Притискний пристрій до вилкового навантажувача

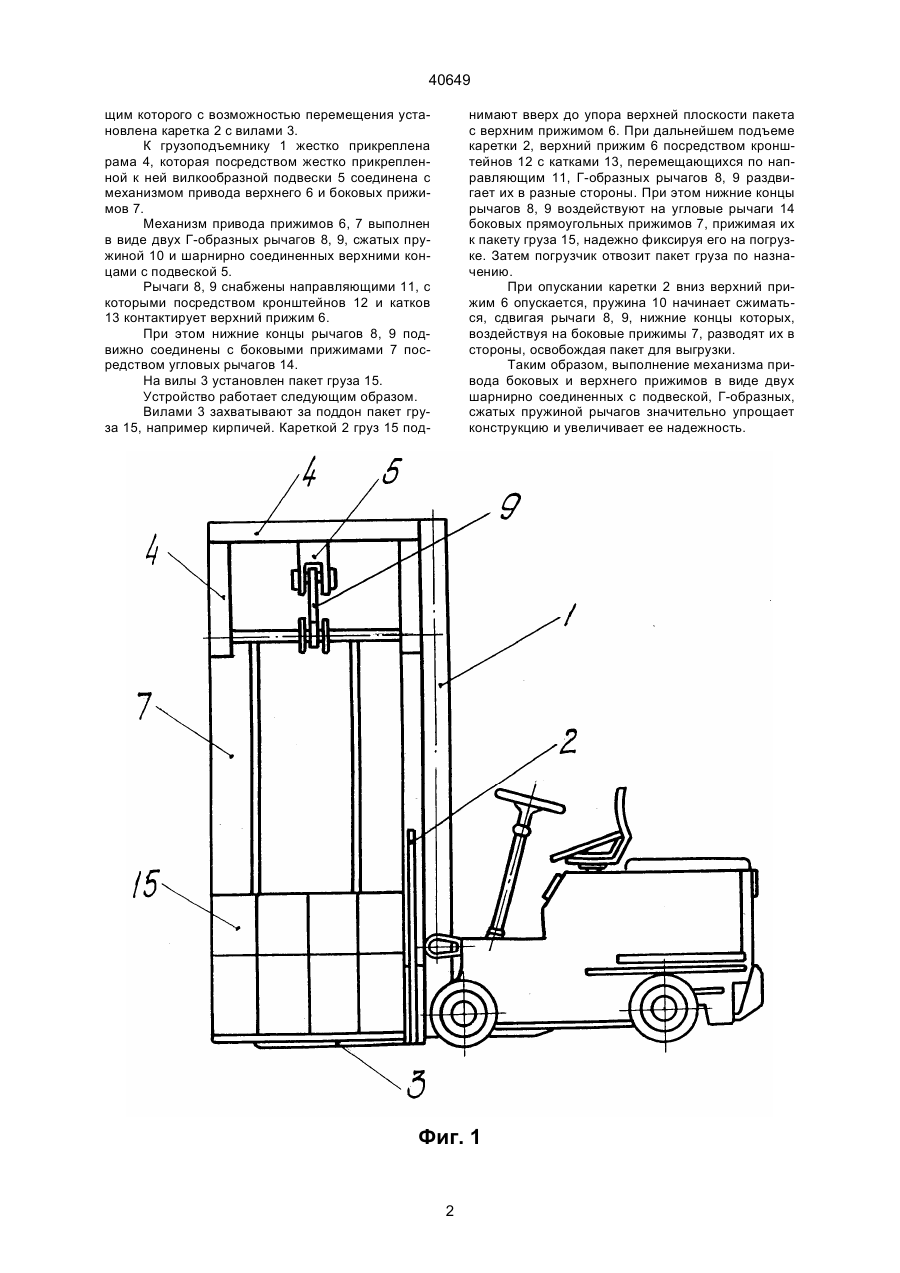

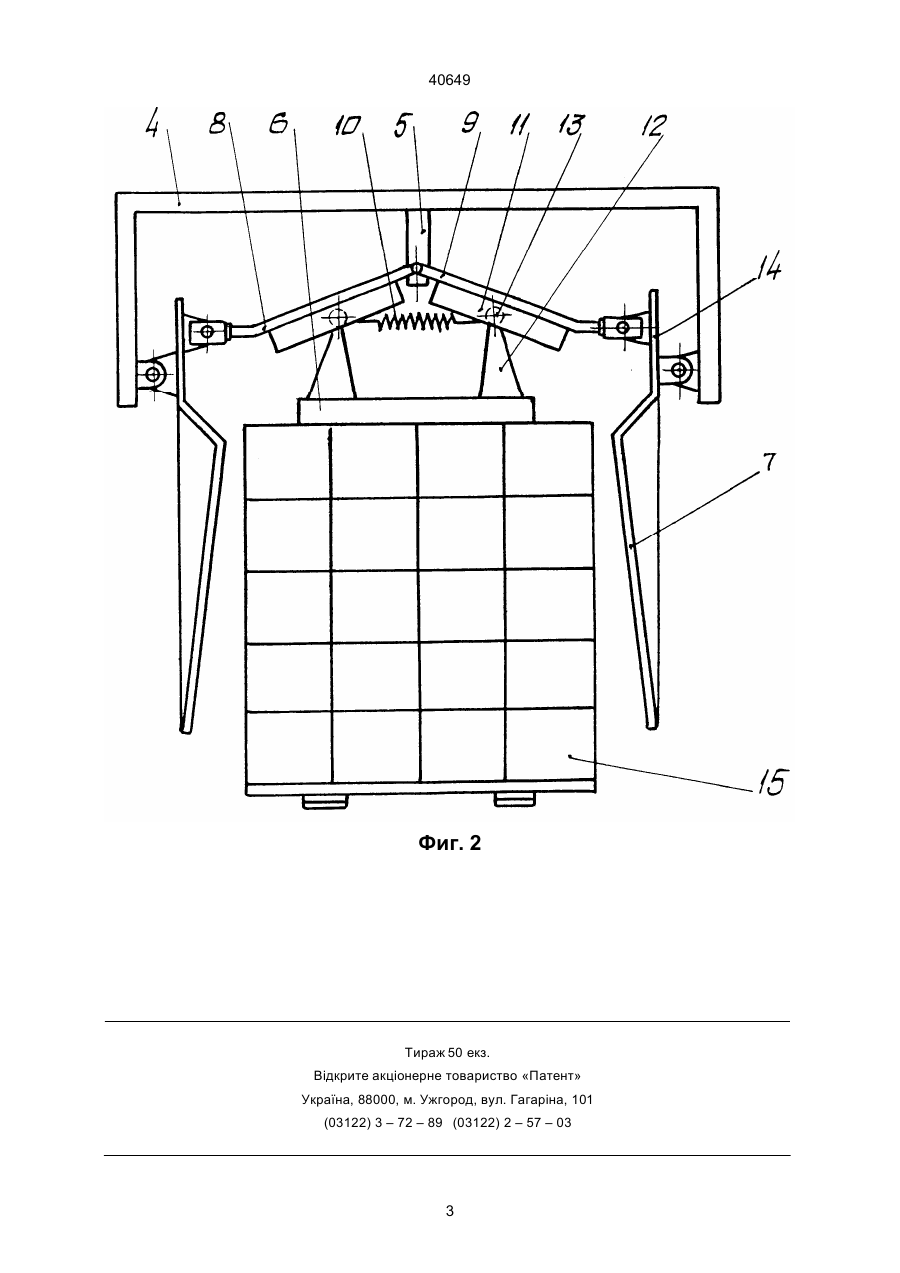

Прижимное устройство к вилочному погрузчику, содержащее смонтированный на каретке грузоподъемника с вилами верхний прижим груза, связанный с механизмом его привода, отличающееся тем, что оно снабжено жестко при крепленной к грузоподъемнику рамой, к которой вилкообразной подвеской прикреплен указанный механизм, и боковыми прямоугольными прижимами, связанными с рамой и указанным механизмом, при этом последний образован двумя Гобразными, сжатыми пружиной и шарнирно соединенными верхними концами с подвеской, рычагами с направляющими, в которых с возможностью взаимодействия посредством кронштейнов с катками установлен верхний прижим, а нижние концы рычагов подвижно соединены с боковыми прижимами. В.Ш. (13) 40649 (11) UA ханизмом, при этом последний образован двумя Г-образными, сжатыми пружиной и шарнирно соединенными верхними концами с подвеской, рычагами с направляющими, в которых с возможностью взаимодействия посредством кронштейнов с катками установлен верхний прижим, а нижние концы рычагов подвижно соединены с боковыми прижимами. Снабжение прижимного устройства жестко прикрепленной к грузоподъемнику рамой и боковыми прямоугольными прижимами, связанными с механизмом привода, который вилкообразной подвеской прикреплен к раме, а также выполнение механизма привода механическим в виде Г-образных, сжатых пружиной и шарнирно соединенных верхними концами с подвеской рычагов с направляющими, в которых установлен верхний прижим и подвижное соединение нижних концов рычагов с боковыми прижимами, позволяет фиксировать пакет неувязанных штучных грузов и транспортировать их на склад, в результате чего увеличивается надежность и упрощается конструкция. Следовательно реализация указанного технического решения в совокупности с существенными признаками позволяет решить поставленную техническую задачу. Изобретение поясняется чертежами, где на фиг. 1 изображено прижимное устройство к вилочному погрузчику, вид сбоку; на фиг. 2 – то же, вид спереди. Прижимное устройство к вилочному нагрузчику состоит из грузоподъемника 1, по направляю (19) Изобретение относится к средствам погрузки и транспортировки штучных грузов в скалах и на открытых площадках и предназначается для надежного удержания груза на грузоподъемнике при погрузке и перемещении. Известен погрузчик [1] содержащий установленную с возможностью вертикального перемещения силовым цилиндром каретку с механизмом зажима груза, связанным с дополнительным силовым цилиндром, соединенным через распределитель со сливной магистралью, причем каждая из полостей дополнительного силового цилиндра в соответствующих положениях распределителя сообщена с бесштоковой полостью силового цилиндра. Недостатком данного устройства является сложность конструкции из-за наличия системы гидроцилиндров. Предлагаемым техническим решением решается задача фиксации пакета неувязанных штучных грузов, например кирпичей, механическим прижимом, в результате чего упрощается конструкция и увеличивается надежность. Указанная техническая задача достигается тем, что прижимное устройство к вилочному погрузчику, содержащее смонтированный на каретке грузоподъемника с вилами верхний прижим груза, связанный с механизмом его привода, снабжено жестко прикрепленной к грузоподъемнику рамой, к которой вилкообразной подвеской прикреплен указанный механизм, и боковыми прямоугольными прижимами, связанными с рамой и указанным ме C2 ____________________ 40649 щим которого с возможностью перемещения установлена каретка 2 с вилами 3. К грузоподъемнику 1 жестко прикреплена рама 4, которая посредством жестко прикрепленной к ней вилкообразной подвески 5 соединена с механизмом привода верхнего 6 и боковых прижимов 7. Механизм привода прижимов 6, 7 выполнен в виде двух Г-образных рычагов 8, 9, сжатых пружиной 10 и шарнирно соединенных верхними концами с подвеской 5. Рычаги 8, 9 снабжены направляющими 11, с которыми посредством кронштейнов 12 и катков 13 контактирует верхний прижим 6. При этом нижние концы рычагов 8, 9 подвижно соединены с боковыми прижимами 7 посредством угловых рычагов 14. На вилы 3 установлен пакет груза 15. Устройство работает следующим образом. Вилами 3 захватывают за поддон пакет груза 15, например кирпичей. Кареткой 2 груз 15 под нимают вверх до упора верхней плоскости пакета с верхним прижимом 6. При дальнейшем подъеме каретки 2, верхний прижим 6 посредством кронштейнов 12 с катками 13, перемещающихся по направляющим 11, Г-образных рычагов 8, 9 раздвигает их в разные стороны. При этом нижние концы рычагов 8, 9 воздействуют на угловые рычаги 14 боковых прямоугольных прижимов 7, прижимая их к пакету груза 15, надежно фиксируя его на погрузке. Затем погрузчик отвозит пакет груза по назначению. При опускании каретки 2 вниз верхний прижим 6 опускается, пружина 10 начинает сжиматься, сдвигая рычаги 8, 9, нижние концы которых, воздействуя на боковые прижимы 7, разводят их в стороны, освобождая пакет для выгрузки. Таким образом, выполнение механизма привода боковых и верхнего прижимов в виде двух шарнирно соединенных с подвеской, Г-образных, сжатых пружиной рычагов значительно упрощает конструкцию и увеличивает ее надежность. Фиг. 1 2 40649 Фиг. 2 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 – 72 – 89 (03122) 2 – 57 – 03 3
