Пристрій технічного діагностування цифрових об’єктів діагнозу зі складною внутрішньою структурою

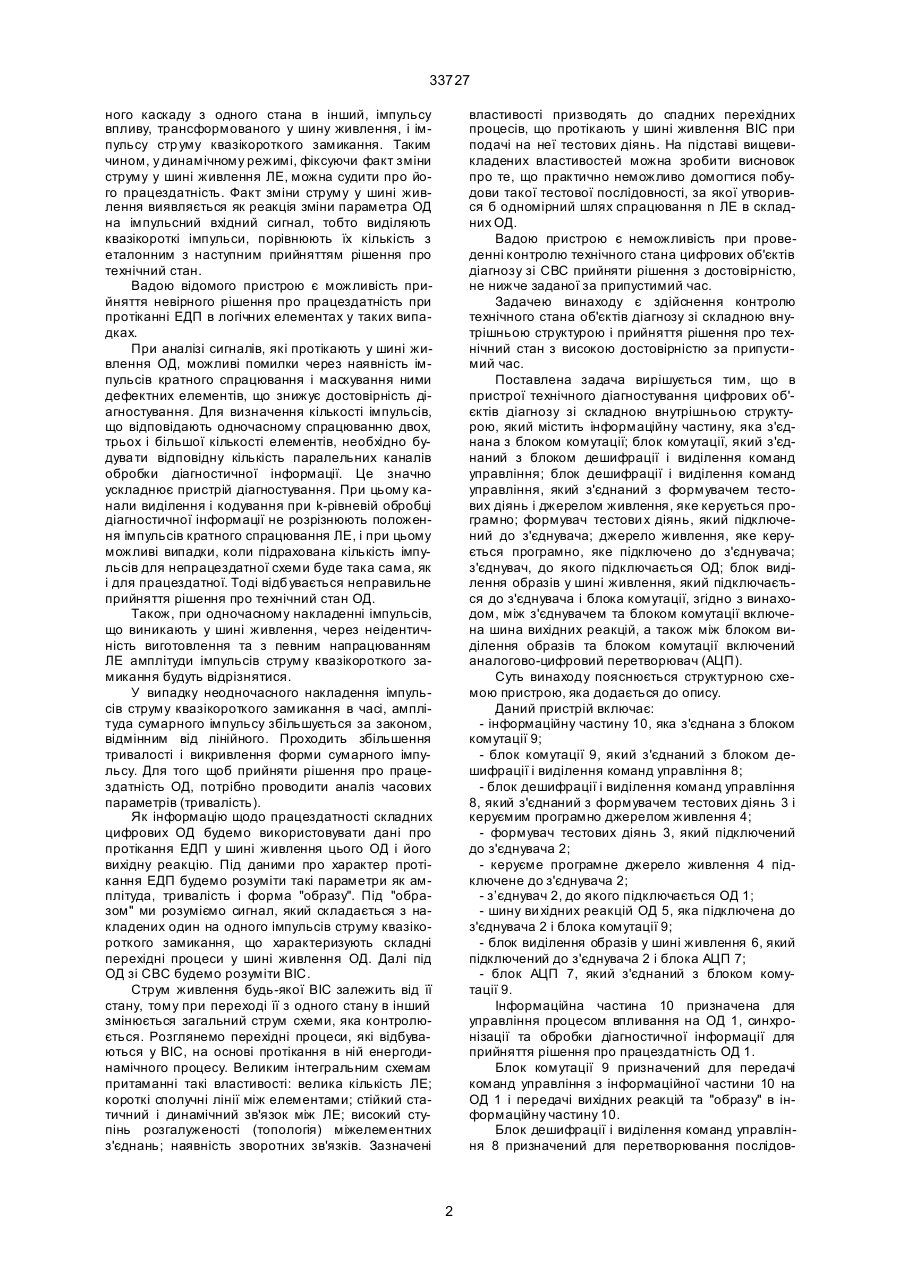

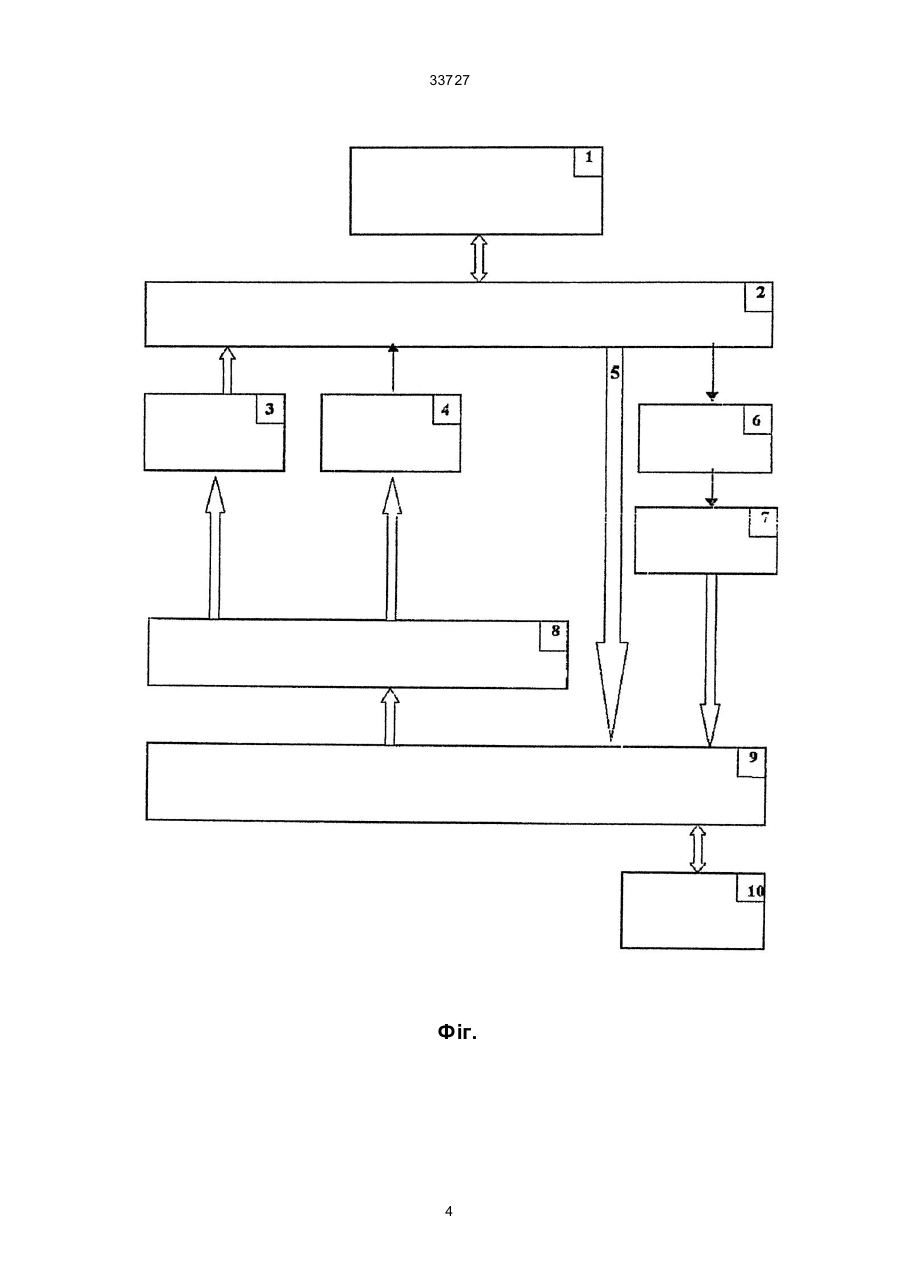

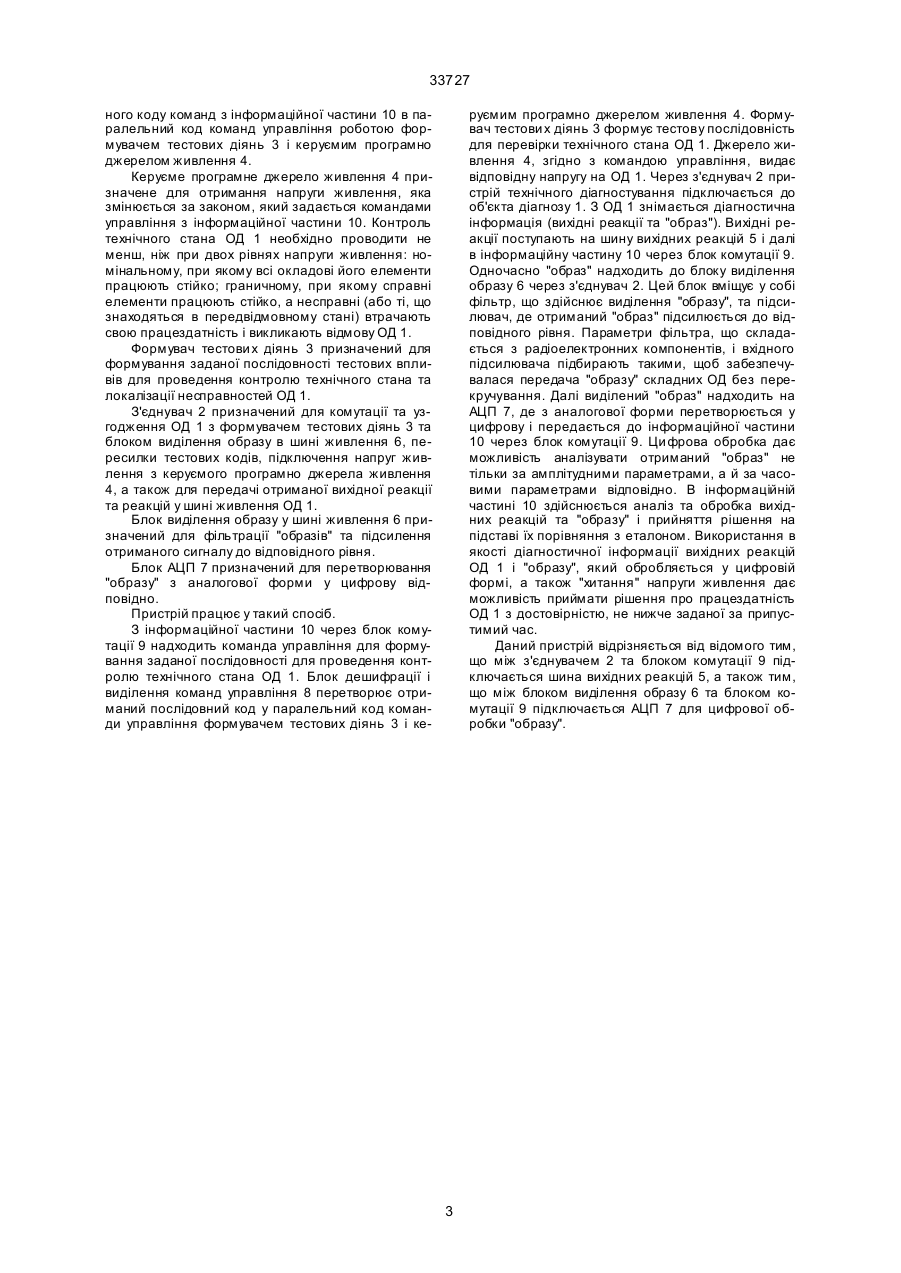

Пристрій технічного діагностування цифрових об'єктів діагнозу зі складною внутрішньою структурою, який містить інформаційну частину, яка з'єд 33727 ного каскаду з одного стана в інший, імпульсу впливу, трансформованого у шину живлення, і імпульсу стр уму квазікороткого замикання. Таким чином, у динамічному режимі, фіксуючи факт зміни струму у шині живлення ЛЕ, можна судити про його працездатність. Факт зміни струму у шині живлення виявляється як реакція зміни параметра ОД на імпульсний вхідний сигнал, тобто виділяють квазікороткі імпульси, порівнюють їх кількість з еталонним з наступним прийняттям рішення про технічний стан. Вадою відомого пристрою є можливість прийняття невірного рішення про працездатність при протіканні ЕДП в логічних елементах у таких випадках. При аналізі сигналів, які протікають у шині живлення ОД, можливі помилки через наявність імпульсів кратного спрацювання і маскування ними дефектних елементів, що знижує достовірність діагностування. Для визначення кількості імпульсів, що відповідають одночасному спрацюванню двох, трьох і більшої кількості елементів, необхідно будува ти відповідну кількість паралельних каналів обробки діагностичної інформації. Це значно ускладнює пристрій діагностування. При цьому канали виділення і кодування при k-рівневій обробці діагностичної інформації не розрізнюють положення імпульсів кратного спрацювання ЛЕ, і при цьому можливі випадки, коли підрахована кількість імпульсів для непрацездатної схеми буде така сама, як і для працездатної. Тоді відбувається неправильне прийняття рішення про технічний стан ОД. Також, при одночасному накладенні імпульсів, що виникають у шині живлення, через неідентичність виготовлення та з певним напрацюванням ЛЕ амплітуди імпульсів струму квазікороткого замикання будуть відрізнятися. У випадку неодночасного накладення імпульсів струму квазікороткого замикання в часі, амплітуда сумарного імпульсу збільшується за законом, відмінним від лінійного. Проходить збільшення тривалості і викривлення форми сумарного імпульсу. Для того щоб прийняти рішення про працездатність ОД, потрібно проводити аналіз часових параметрів (тривалість). Як інформацію щодо працездатності складних цифрових ОД будемо використовувати дані про протікання ЕДП у шині живлення цього ОД і його вихідну реакцію. Під даними про характер протікання ЕДП будемо розуміти такі параметри як амплітуда, тривалість і форма "образу". Під "образом" ми розуміємо сигнал, який складається з накладених один на одного імпульсів струму квазікороткого замикання, що характеризують складні перехідні процеси у шині живлення ОД. Далі під ОД зі СВС будемо розуміти ВІС. Струм живлення будь-якої ВІС залежить від її стану, тому при переході її з одного стану в інший змінюється загальний струм схеми, яка контролюється. Розглянемо перехідні процеси, які відбуваються у ВІС, на основі протікання в ній енергодинамічного процесу. Великим інтегральним схемам притаманні такі властивості: велика кількість ЛЕ; короткі сполучні лінії між елементами; стійкий статичний і динамічний зв'язок між ЛЕ; високий ступінь розгалуженості (топологія) міжелементних з'єднань; наявність зворотних зв'язків. Зазначені властивості призводять до спадних перехідних процесів, що протікають у шині живлення ВІС при подачі на неї тестових діянь. На підставі вищевикладених властивостей можна зробити висновок про те, що практично неможливо домогтися побудови такої тестової послідовності, за якої утворився б одномірний шлях спрацювання n ЛЕ в складних ОД. Вадою пристрою є неможливість при проведенні контролю технічного стана цифрових об'єктів діагнозу зі СВС прийняти рішення з достовірністю, не нижче заданої за припустимий час. Задачею винаходу є здійснення контролю технічного стана об'єктів діагнозу зі складною внутрішньою структурою і прийняття рішення про технічний стан з високою достовірністю за припустимий час. Поставлена задача вирішується тим, що в пристрої технічного діагностування цифрових об'єктів діагнозу зі складною внутрішньою структурою, який містить інформаційну частину, яка з'єднана з блоком комутації; блок комутації, який з'єднаний з блоком дешифрації і виділення команд управління; блок дешифрації і виділення команд управління, який з'єднаний з формувачем тестових діянь і джерелом живлення, яке керується програмно; формувач тестови х діянь, який підключений до з'єднувача; джерело живлення, яке керується програмно, яке підключено до з'єднувача; з'єднувач, до якого підключається ОД; блок виділення образів у шині живлення, який підключається до з'єднувача і блока комутації, згідно з винаходом, між з'єднувачем та блоком комутації включена шина вихідних реакцій, а також між блоком виділення образів та блоком комутації включений аналогово-цифровий перетворювач (АЦП). Суть винаходу пояснюється структурною схемою пристрою, яка додається до опису. Даний пристрій включає: - інформаційну частину 10, яка з'єднана з блоком комутації 9; - блок комутації 9, який з'єднаний з блоком дешифрації і виділення команд управління 8; - блок дешифрації і виділення команд управління 8, який з'єднаний з формувачем тестових діянь 3 і керуємим програмно джерелом живлення 4; - формувач тестових діянь 3, який підключений до з'єднувача 2; - керуєме програмне джерело живлення 4 підключене до з'єднувача 2; - з’єднувач 2, до якого підключається ОД 1; - шину ви хідних реакцій ОД 5, яка підключена до з'єднувача 2 і блока комутації 9; - блок виділення образів у шині живлення 6, який підключений до з'єднувача 2 і блока АЦП 7; - блок АЦП 7, який з'єднаний з блоком комутації 9. Інформаційна частина 10 призначена для управління процесом впливання на ОД 1, синхронізації та обробки діагностичної інформації для прийняття рішення про працездатність ОД 1. Блок комутації 9 призначений для передачі команд управління з інформаційної частини 10 на ОД 1 і передачі вихідних реакцій та "образу" в інформаційну частину 10. Блок дешифрації і виділення команд управління 8 призначений для перетворювання послідов 2 33727 ного коду команд з інформаційної частини 10 в паралельний код команд управління роботою формувачем тестових діянь 3 і керуємим програмно джерелом живлення 4. Керуєме програмне джерело живлення 4 призначене для отримання напруги живлення, яка змінюється за законом, який задається командами управління з інформаційної частини 10. Контроль технічного стана ОД 1 необхідно проводити не менш, ніж при двох рівнях напруги живлення: номінальному, при якому всі окладові його елементи працюють стійко; граничному, при якому справні елементи працюють стійко, а несправні (або ті, що знаходяться в передвідмовному стані) втрачають свою працездатність і викликають відмову ОД 1. Формувач тестови х діянь 3 призначений для формування заданої послідовності тестових впливів для проведення контролю технічного стана та локалізації несправностей ОД 1. З'єднувач 2 призначений для комутації та узгодження ОД 1 з формувачем тестових діянь 3 та блоком виділення образу в шині живлення 6, пересилки тестових кодів, підключення напруг живлення з керуємого програмно джерела живлення 4, а також для передачі отриманої вихідної реакції та реакцій у шині живлення ОД 1. Блок виділення образу у шині живлення 6 призначений для фільтрації "образів" та підсилення отриманого сигналу до відповідного рівня. Блок АЦП 7 призначений для перетворювання "образу" з аналогової форми у цифрову відповідно. Пристрій працює у такий спосіб. З інформаційної частини 10 через блок комутації 9 надходить команда управління для формування заданої послідовності для проведення контролю технічного стана ОД 1. Блок дешифрації і виділення команд управління 8 перетворює отриманий послідовний код у паралельний код команди управління формувачем тестових діянь 3 і ке руємим програмно джерелом живлення 4. Формувач тестови х діянь 3 формує тестову послідовність для перевірки технічного стана ОД 1. Джерело живлення 4, згідно з командою управління, видає відповідну напругу на ОД 1. Через з'єднувач 2 пристрій технічного діагностування підключається до об'єкта діагнозу 1. З ОД 1 знімається діагностична інформація (вихідні реакції та "образ"). Вихідні реакції поступають на шину вихідних реакцій 5 і далі в інформаційну частину 10 через блок комутації 9. Одночасно "образ" надходить до блоку виділення образу 6 через з'єднувач 2. Цей блок вміщує у собі фільтр, що здійснює виділення "образу", та підсилювач, де отриманий "образ" підсилюється до відповідного рівня. Параметри фільтра, що складається з радіоелектронних компонентів, і вхідного підсилювача підбирають такими, щоб забезпечувалася передача "образу" складних ОД без перекручування. Далі виділений "образ" надходить на АЦП 7, де з аналогової форми перетворюється у цифрову і передається до інформаційної частини 10 через блок комутації 9. Ци фрова обробка дає можливість аналізувати отриманий "образ" не тільки за амплітудними параметрами, а й за часовими параметрами відповідно. В інформаційній частині 10 здійснюється аналіз та обробка вихідних реакцій та "образу" і прийняття рішення на підставі їх порівняння з еталоном. Використання в якості діагностичної інформації вихідних реакцій ОД 1 і "образу", який обробляється у цифровій формі, а також "хитання" напруги живлення дає можливість приймати рішення про працездатність ОД 1 з достовірністю, не нижче заданої за припустимий час. Даний пристрій відрізняється від відомого тим, що між з'єднувачем 2 та блоком комутації 9 підключається шина вихідних реакцій 5, а також тим, що між блоком виділення образу 6 та блоком комутації 9 підключається АЦП 7 для цифрової обробки "образу". 3 33727 Фіг. 4 33727 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 5
