Кришка для контейнера (варіанти)

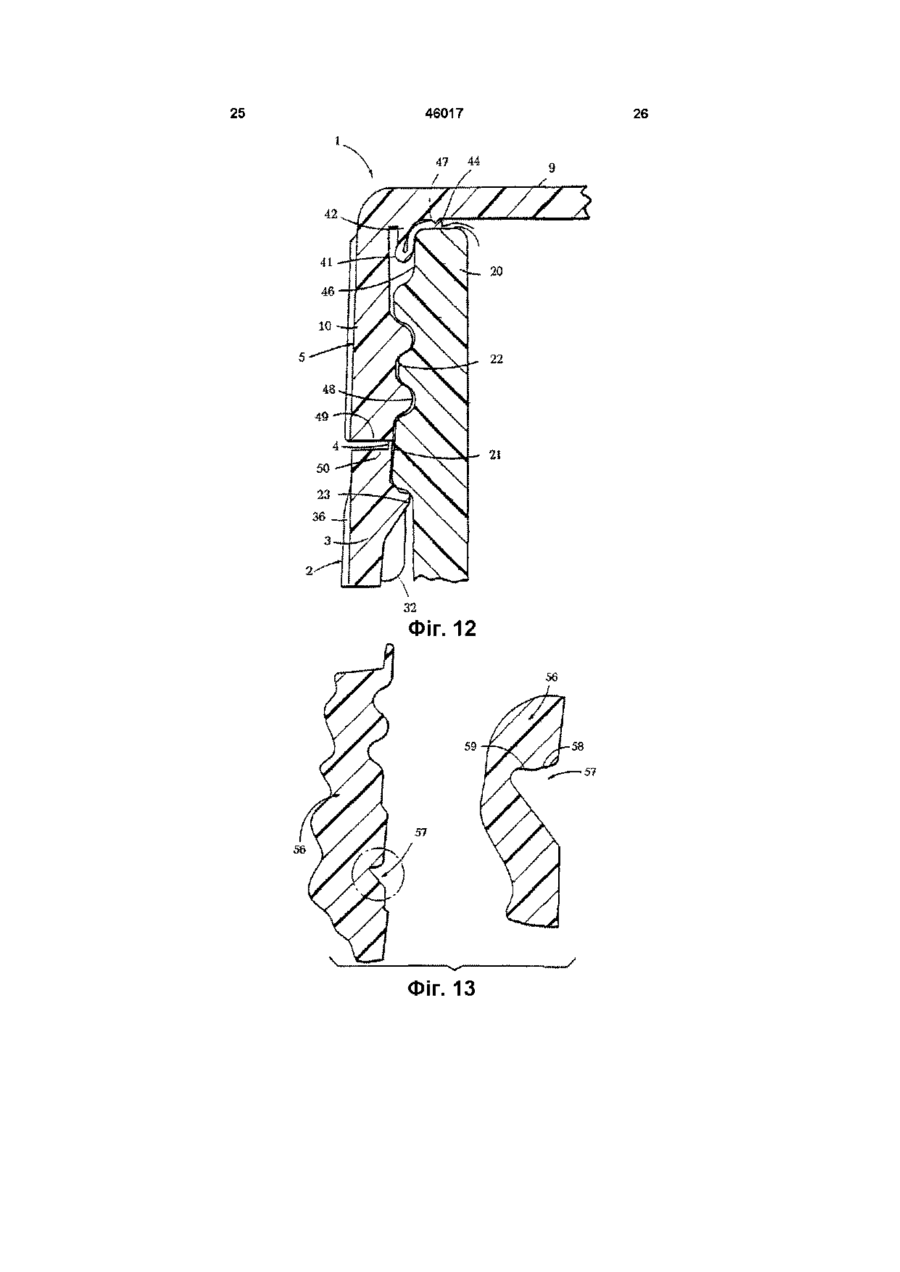

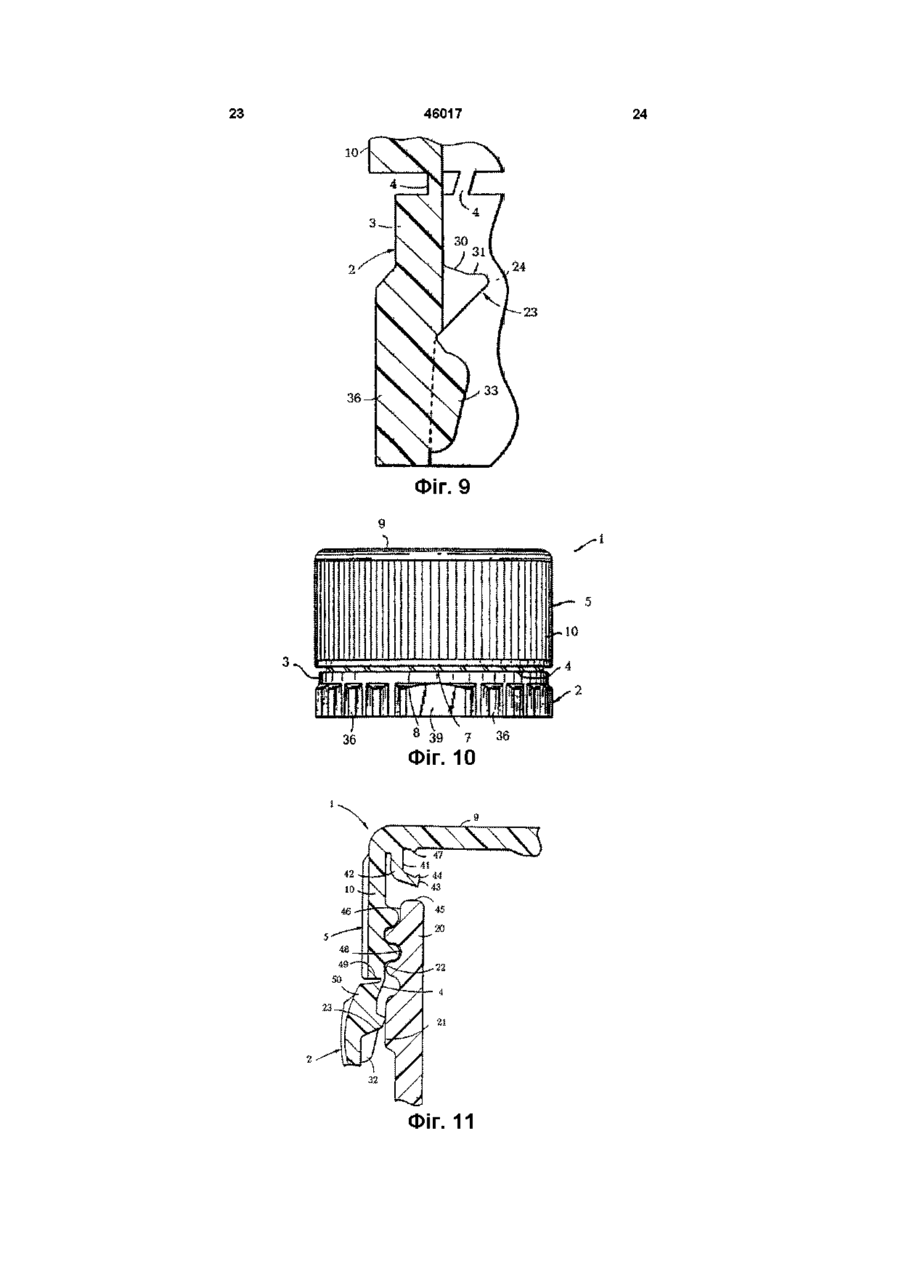

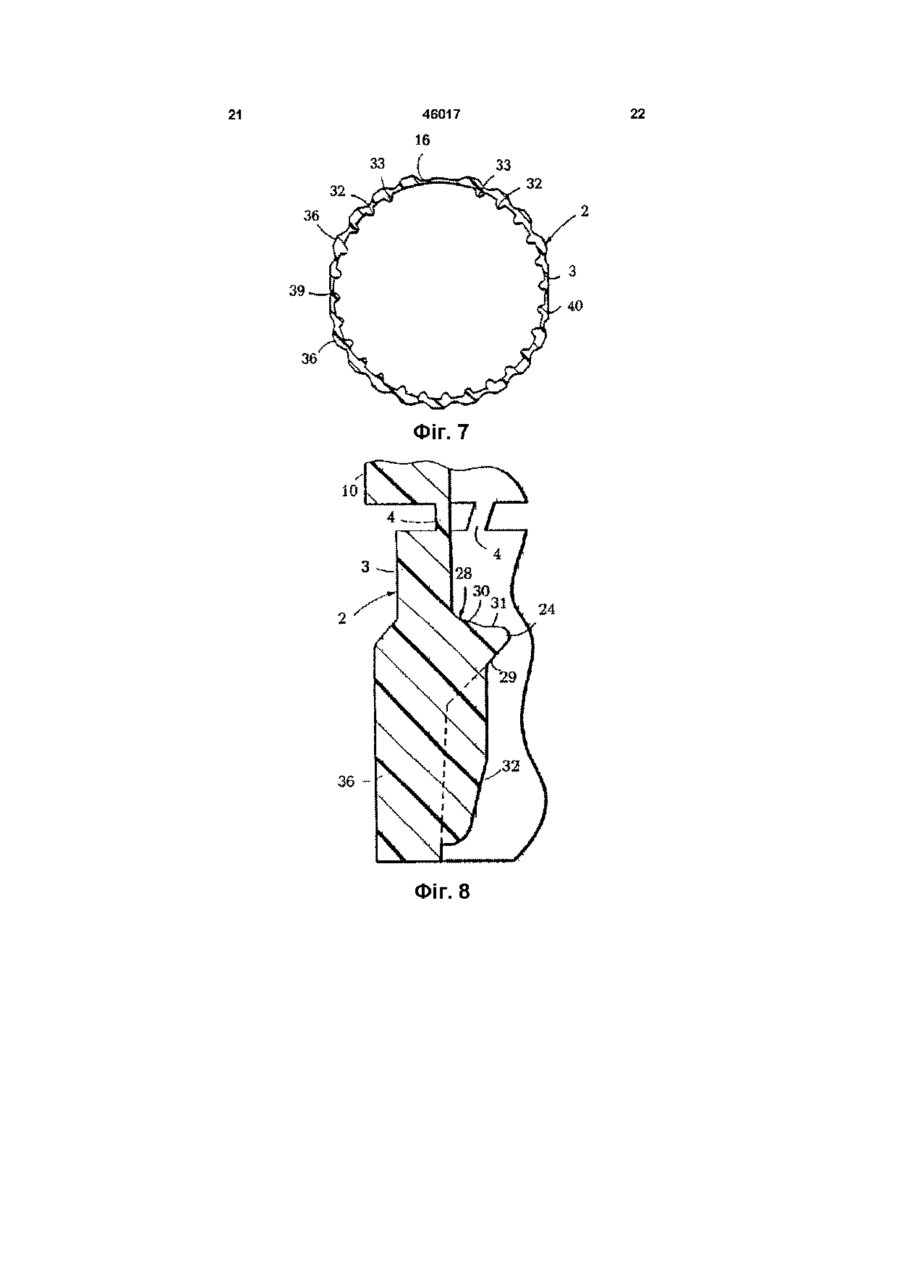

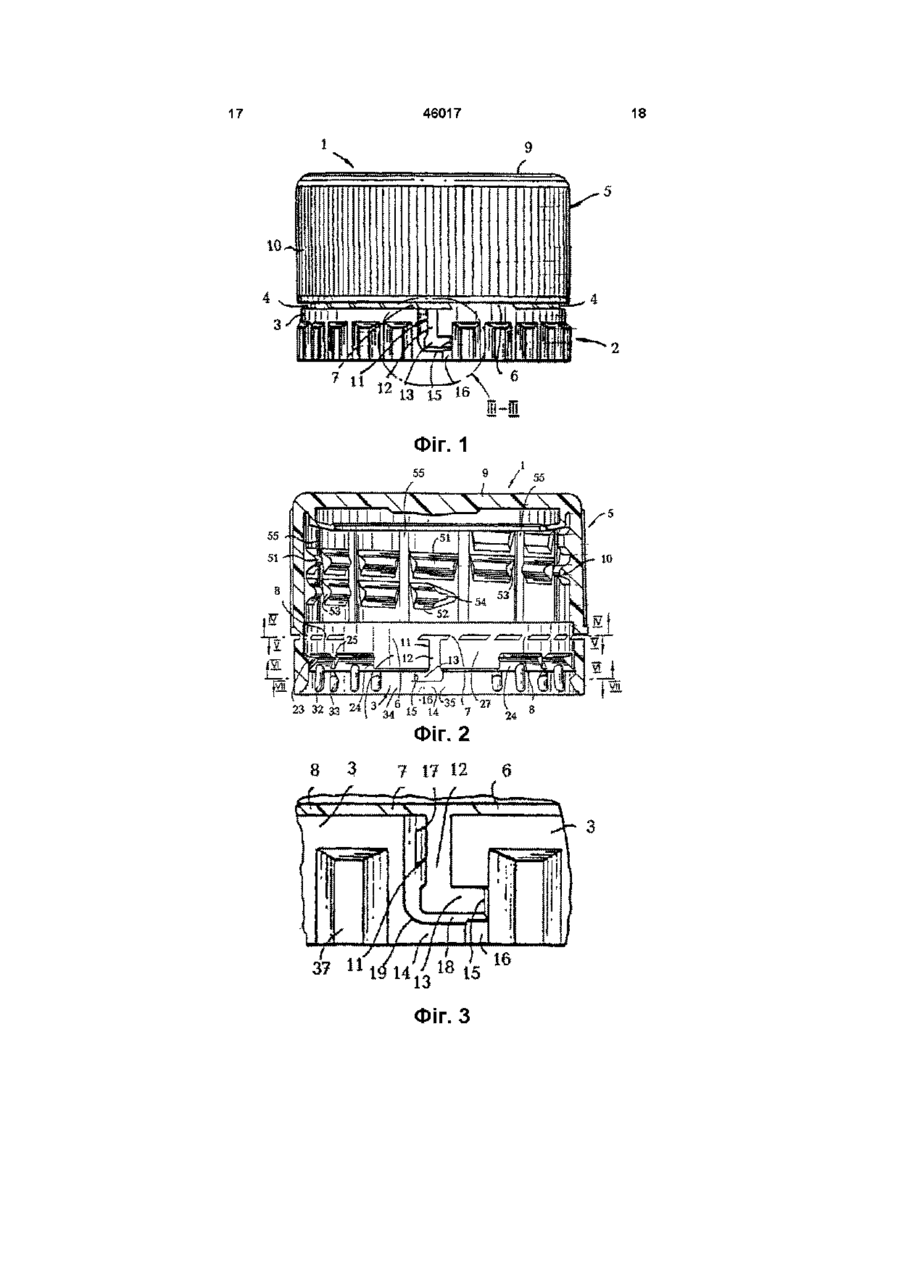

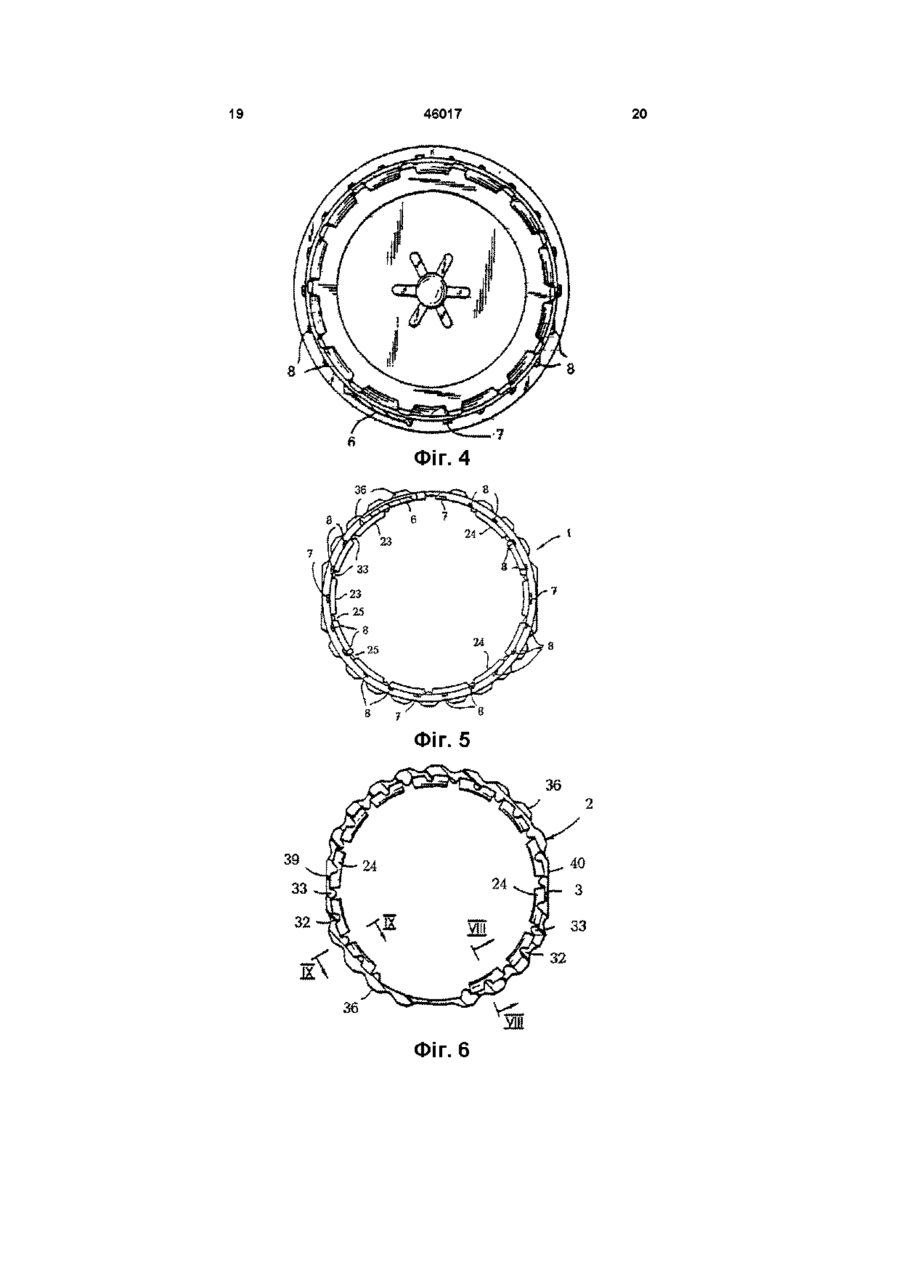

1 Кришка для контейнера, який має горловину з зовнішньою гвинтовою різзю, що містить верхню частину та залежну юбку, яка має на и внутрішній поверхні сполучну гвинтову різь, вільний край залежної юбки з'єднаний за допомогою кількох крихких перемичок та, принаймні, однієї міцної перемички зі смугою індикації відкривання, причому зазначена, принаймні, одна, міцна перемичка має більш продовжену периферійну довжину порівняно з периферійною довжиною окремих крихких перемичок, смуга індикації відкривання містить по суті циліндричний корпус та сегментоване ребро, що виступає всередину від корпусу та здатне зачіплятися під утримуючим фланцем, що виступає назовні від горловини контейнера під гвинтовою різзю на ній, яка відрізняється тим, що на кришці виконано L-подібний паз, який проходить радіально крізь бокову стінку смуги індикації відкривання, причому паз має першу ділянку, розташовану суміжно МІЦНІЙ перемичці і проходить по суті вниз від верхньої частини смуги індикації відкривання, й другу ділянку, що проходить по суті по периферії у напрямку протяжної міцної перемички смуги індикації відкривання, друга ділянка закінчується в МІСЦІ, віддаленому від першої ділянки L-подібного паза в положенні аксіально під або безпосередньо суміжно протяжній МІЦНІЙ перемичці, корпус смуги індикації відкривання має крихку зону, що продовжується від низу другої ділянки L-подібного паза до нижньої частини корпусу, так, щоб при відгвинчуванні та знятті кришки з контейнера крихкі перемички та крихка зона руйнувалися для видалення смуги індикації відкривання, але при цьому смуга залишалася приєднаною до залежної юбки кришки міцною перемичкою 2 Кришка за п 1, яка відрізняється тим, що крихкою зоною корпусу є радіальне звуження стінки корпусу смуги індикації відкривання 3 Кришка за п 1 або 2, яка відрізняється тим, що крихка зона корпусу розташована під кінцем другої ділянки, що завершується, віддаленої від першої ділянки L-подібного паза 4 Кришка за п 1, яка відрізняється тим, що друга ділянка продовжується під міцну перемичку на частину відстані, яка менше за відстань протягування міцної перемички по периферії 5 Кришка за п 1, яка відрізняється тим, що бокова стінка смуги індикації відкривання, що продовжується вниз від міцної перемички, виконана по суті такою, що не деформується в осьовому напрямку при видаленні кришки з контейнера 6 Кришка за п 1, яка відрізняється тим, що містить кілька рознесених, обернених радіально всередину, виступів, розташованих на радіально внутрішній поверхні смуги між сегментами ребра та вільним краєм смуги, причому сегменти ребра та виступи розташовані по суті по периферії смуги, але відсутні у периферійних зонах суміжно з Lподібним пазом, так, щоб зони корпусу, суміжні Lподібному пазу, могли розтягуватися при встановленні кришки на контейнер 7 Кришка за п 1 або 6, яка відрізняється тим, що корпус смуги індикації відкривання забезпечений кількома поздовжньо виступними зонами локалізованого потовщення по радіально ЗОВНІШНІЙ поверхні смуги за виключенням положень під другою ділянкою L-подібного паза і положень, віддалених приблизно на чверть повороту від L-подібного паза так, щоб периферійно віддалені положення могли розтягуватися при встановленні кришки на контейнер 8 Кришка за п 1, яка відрізняється тим, що деякі крихкі перемички більш протягнені порівняно з рештою крихких перемичок, причому одна з таких більш протягнених перемичок розташована на О О (О протилежному боці L-подібного паза від міцної перемички 9 Кришка за п 7, яка відрізняється тим, що деякі крихкі перемички більш протягнені порівняно з рештою крихких перемичок, при цьому, принаймні одна з таких більш протягнених перемичок розташована аксіально над положеннями, віддаленими приблизно на чверть повороту по периферії від L-подібного паза 10 Кришка за п 1, яка відрізняється тим, що корпус смуги індикації відкривання під другою ділянкою L-подібного паза має значну довжину по периферії з метою забезпечення значного розтягування при встановленні кришки на контейнер 11 Кришка для контейнера, який має горловину з зовнішньою гвинтовою різзю, яка містить верхню частину та залежну юбку, що має на її внутрішній поверхні сполучну гвинтову різь, вільний край залежної юбки з'єднаний кількома крихкими перемичками та міцною перемичкою зі смугою індикації відкривання, при цьому смуга індикації відкривання містить по суті циліндричний корпус Даний винахід стосується пластмасових кришок для контейнерів, що мають горловину з зовнішньою гвинтовою різзю, зокрема, таких кришок, які мають приєднану до них смугу для індикації розкриття При видаленні таких кришок з контейнеру індикаторна смуга руйнується, залишаючись при цьому поєднаною з кришкою Виробники напоїв та харчових продуктів тощо зацікавлені у тому, щоб їх продукти, що поставляються на ринок, були захищені від несанкціонованого розкриття до часу їх відкривання кінцевим споживачем продуктів З цією метою кришки контейнерів для таких продуктів звичайно забезпечують засобом, який буде вказувати, відкривалася кришка до продажу чи ні У випадку, коли контейнери мають горловину з зовнішньою гвинтовою різзю, то звичайно використовують кришку, забезпечену індикаторною смугою, що примикає знизу до підтримуючого фланця, утвореного на горловині контейнера Смуга для індикації розкриття контейнера з'єднана з залежною юбкою, що є частиною кришки, великою КІЛЬКІСТЮ перемичок При розміщенні кришки на контейнері смугу проштовхують через підтримуючий фланець, але під час відгвинчування кришки з контейнеру перемички зриваються через те, що смуга захоплена під підтримуючим фланцем, а кришка рухається вверх по горловині контейнера Таким чином, при відгвинчуванні кришки розкриття стає очевидним Хоча такі смуги для індикації розкривання кришки набули широкого визнання, дуже важко, все ж таки, задовольнити всі суперечливі вимоги З одного боку, необхідно, щоб пластмасові кришки можна було видаляти з їх форм та розміщувати їх на контейнерах з дуже високою швидкістю без 46017 та сегментоване ребро, що виступає всередину від корпусу і здатне зачіплятися під підтримуючим фланцем, що виступає назовні від горловини контейнера, під розташованою на ній гвинтовою різзю, яка відрізняється тим, що на кришці виконано паз, який проходить радіально крізь бокову стінку смуги індикації відкривання та обмежений ділянкою корпусу смуги індикації відкривання, причому паз має крихку зону, розташовану, принаймні частково безпосередньо під міцною перемичкою, так щоб при відгвинчуванні та видаленні кришки з контейнера крихкі перемички руйнувалися, а також руйнувалася крихка зона, для видалення смуги індикації відкривання, але при цьому залишаючи смугу приєднаною до залежної юбки кришки міцною перемичкою 12 Кришка за п 11, яка відрізняється тим, що паз є L-подібним, і має по суті вертикальну та горизонтальну ділянки, причому під горизонтальною ділянкою розташована крихка зона ненавмисного руйнування перемичок, руйнування або деформації самої смуги або шкідливого впливу на ущільнення між кришкою та контейнером 3 іншого боку, після повного встановлення кришки на контейнері індикаторна смуга повинна бути міцно закріплена під підтримуючим фланцем контейнеру, а вимоги виробників склянок до такого надійного закріплення стають все більш суворими Крім того, перемички повинні досить легко руйнуватися, щоб не можна було відгвинтити кришку з контейнеру без руйнування перемичок Додатковою проблемою, пов'язаною з індикаторними смугами, є те, що порушник може спробувати видалити кришку та індикаторну смугу без пошкодження смуги або крихких перемичок, щоб зіпсувати або замінити вміст контейнеру і потім знову розмістити кришку Таку операцію він може спробувати виконати за допомогою тонкого пристрою, такого як лезо ножа, введеного між індикаторною смугою та горловиною контейнеру, на яку помістили кришку Потім лезо ножа можна повернути назовні для розширення внутрішнього діаметру смуги так, щоб вона могла проходити назад над підтримуючим фланцем контейнеру У такому способі лезо ножа буде рухатися поступово навколо периферії смуги так, щоб поступово зміщувати смугу з утримуючого фланцю на все більшій частиш периферії смуги Для виключення можливості такого відкривання необхідні додаткові засоби Також у всьому СВІТІ все більш та більш бажаною стає другоразова переробка, або промивка з повторним заповненням склянок для напоїв та інших контейнерів Але, в різних типах кришок зі смугами для індикації відкривання смуга залишається на контейнері при відгвинчування основної частини кришки контейнера Коли кришку 46017 довжину порівняно з периферійною довжиною відгвинчують, крихкі перемички руйнуються та окремих крихких перемичок, смуга індикації відокремлена смуга падає вниз на горловину відкривання містить по суті циліндричний корпус контейнера Цю смугу необхідно спочатку та сегментоване ребро, що виступає всередину видалити з горловини контейнеру перед тим, як від корпуса та здатне зачіплятися під утримуючим починати процес переробки для другоразового фланцем, що виступає назовні від горловини використання контейнера ВІДПОВІДНО, були контейнера під гвинтовою різьбою на ній (Патент створені зв'язані смуги для індикації відкривання 5,246,125 А, США, US CL 215/252, МПК 6 B65D кришки, які мають як крихкі перемички, так і 41/34, від 21 09 1993) підтримуючі засоби для прикріплення смуги однією и частиною до решти частини кришки, коли кришку Недолік описаного технічного рішення полягає повністю видаляють з контейнера У визначених у недостатньо легкому насаджуванні кришки з випадках використовують один чи більше прикріпленої до неї індикаторною смугою на вертикальних пазів у боковій СТІНЦІ індикаторної горловину і забезпеченні надійного утримування смуги, суміжно з виступаючими перемичками, щоб індикаторної смуги індикаторна смуга повністю руйнувалася аксіально У основу пропонованого винаходу поставлено вздовж и бокової стінки для спрощення видалення задачу створення такої кришки контейнера, яка б кришки з частково відокремленою смугою В інших забезпечила полегшене насаджування випадках, наприклад, як розкрито у патенті США закупорювального пристрою (тобто кришки з № 5215204 (Бек та ш ) показаний L-подібний паз у прикріпленої до неї індикаторною смугою) на індикаторній смузі, яка не руйнується, але вимагає горловину, а також надійне утримування значної деформації по периферії містка смуги над індикаторної смуги фланцем горловини Коротше горизонтальною ділянкою L-подібного пазу та кажучи, кришка з прикріпленою смугою для забезпечує утримування смуги на контейнері, при індикації відкривання повинна легко видалятися з видаленні решти частини кришки, причому цей форми та легко розташовуватися на контейнері місток залишається прикріпленим як до смуги, так і без пошкодження смуги і/або перемичок, повинна до кришки В інших патентах, включаючи патенти міцно закріплятися під фланцем контейнеру і СІЛА, №№ 3904062 (Груссен), 4557393 (Бойк) та також повинна легко відокремлюватися без 4805792 (Лесінскі), використовують L-подібні пази надмірного зусилля від контейнеру, кришки у стрічкових конфігураціях, але тут знову смуги не повинні забезпечувати повний захист від руйнуються і там, де L-подібні пази розташовані несанкціонованого розкриття та повинні мати над смугою, є багато перемичок та смуга смугу, яка буде руйнуватися в певному МІСЦІ, утримується на контейнері містком при видаленні залишаючись прикріпленою до кришки при її решти частини кришки Індикаторні смуги з пазами видаленні з контейнеру Задача вирішується необхідні для задовільнення всіх суперечливих шляхом створення у конструкції кришки легко вимог до смуг індикації відкривання, та щоб також деформованої під час закривання та відкривання не руйнувалась бокова стінки смуги при видаленні контейнеру зони кришки з форми та розташування кришки на Поставлена задача вирішується у першому склянці Смуга не повинна руйнуватися, варіанті пропонованого винаходу - кришці для принаймні, поки кришка не буде видалятися з контейнера, який має горловину з зовнішньою контейнеру ВІДОМІ пропазовані конфігурації гвинтовою різьбою, що містить верхню частину та звичайно мають складну конструкцію і/або залежну юбку, яка має на її внутрішній поверхні конструкцію, в якій перемички або смуги можуть сполучну гвинтову різьбу, вільний край залежної руйнуватися під час встановлення кришки на юбки з'єднаний за допомогою кількох крихких контейнер або передчасно та непослідовно, коли перемичок та, принаймні, одної міцної перемички починають видаляти кришку з контейнера, і/або зі смугою індикації відкривання, причому конструкції, в яких, наприклад, вимагається зазначена, принаймні, одна, міцна перемичка має прикладання надмірного зусилля для видалення більш продовжену периферійну довжину кришки з контейнеру Кришки згаданого типу порівняно з периферійною довжиною окремих використовують все у більшій КІЛЬКОСТІ у всьому крихких перемичок, смуга індикації відкривання СВІТІ Для того, щоб така кришка була комерційне містить по суті циліндричний корпус та придатною, вона повинна бути також придатною сегментоване ребро, що виступає всередину від для її швидкого виробництва на автоматизованому корпуса та здатне зачіплятися під утримуючим устаткуванні Вже тільки ця вимога конфліктує з фланцем, що виступає назовні від горловини функціональністю кришки та/або її індикаторної контейнера під гвинтовою різьбою на ній, яка а, смуги, що приєднана до кришки ВІДПОВІДНО до винаходу, на кришці виконано Lподібний паз, який проходить радіальне крізь Найбільш близькою до варіантів бокову стінку смуги індикації відкривання, причому пропонованого винаходу за технічною суттю є паз має першу ділянку, розташовану суміжно кришка для контейнера, який має горловину з МІЦНІЙ перемичці і проходить по суті вниз від зовнішньою гвинтовою різьбою, що містить верхню верхньої частини смуги індикації відкривання, й частину та залежну юбку, яка має на и внутрішній другу ділянку, що проходить по суті по периферії у поверхні сполучну гвинтову різь, вільний край напрямку протяжної міцної перемички смуги залежної юбки з'єднаний за допомогою декількох індикації відкривання, друга ділянка закінчується в крихких перемичок та, принаймні, одної міцної МІСЦІ, віддаленому від першої ділянки L-подібного перемички зі смугою індикації відкривання, пазу в положенні аксіальне під або безпосередньо причому вказана, принаймні, одна, міцна суміжно протяжній МІЦНІЙ перемичці, корпус смуги перемичка має більш продовжену периферійну 46017 індикації відкривання має крихку зону, що продовжується від низу другої ділянки L-подібного пазу до нижньої частини корпусу, так, щоб при відгвинчуванні та знятті кришки з контейнера крихкі перемички та крихка зона руйнувалися для видалення смуги індикації відкривання, але при цьому смуга залишалася приєднаною до залежної юбки кришки міцною перемичкою Особливістю першого варіанту пропонованої кришки є й те, що крихкою зоною корпусу є радіальне звуження стінки корпуса смуги індикації відкривання Особливістю першого варіанту пропонованої кришки є й те, що крихка зона корпусу розташована під кінцем другої ділянки, що завершується, віддаленої від першої ділянки Lподібного пазу Особливістю першого варіанту пропонованої кришки є й те, що друга ділянка продовжується під міцну перемичку на частину відстані, яка менше за відстань протягування міцної перемички по периферії Особливістю першого варіанту пропонованої кришки є й те, що бокова стінка смуги індикації відкривання, що продовжується вниз від міцної перемички, виконана по суті такою, що не деформується в осьовому напрямку при видаленні кришки з контейнера Особливістю першого варіанту пропонованої кришки є й те, що вона містить кілька рознесених, обернених радіально всередину, виступів, розташованих на радіально внутрішній поверхні смуги між сегментами ребра та вільним краєм смуги, причому сегменти ребра та виступи розташовані по суті по периферії смуги, але відсутні у периферійних зонах суміжно з Lподібним пазом, так, щоб зони корпусу, суміжні Lподібному пазу, могли розтягуватися при встановленні кришки на контейнер Особливістю першого варіанту пропонованої кришки є й те, що корпус смуги індикації відкривання забезпечений кількома поздовжньо виступаючими зонами локалізованого потовщення по радіально ЗОВНІШНІЙ поверхні смуги за виключенням положень під другою ділянкою Lподібного пазу і положень, віддалених приблизно на чверть повороту від L-подібного пазу так, щоб периферійно віддалені положення могли розтягуватися при встановленні кришки на контейнер Особливістю першого варіанту пропонованої кришки є й те, що деякі крихкі перемички більш протягнені порівняно з рештою крихких перемичок, причому одна з таких більш протягнених перемичок розташована на протилежному боці Lподібного пазу від міцної перемички Особливістю першого варіанту пропонованої кришки є й те, що деякі крихкі перемички більш протягнені порівняно з рештою крихких перемичок, при цьому, принаймні одна з таких більш протягнених перемичок розташована аксіально над положеннями, віддаленими приблизно на чверть повороту по периферії від L-подібного пазу Особливістю першого варіанту пропонованої кришки є й те, що корпус смуги індикації відкривання під другою ділянкою L-подібного пазу 8 має значну довжину по периферії з метою забезпечення значного розтягування при встановленні кришки на контейнер Поставлена задача вирішується і у другому варіанті пропонованого винаходу - кришці для контейнера, - який має горловину з зовнішньою гвинтовою різьбою, яка містить верхню частину та залежну юбку, що має на и внутрішній поверхні сполучну гвинтову різьбу, вільний край залежної юбки з'єднаний кількома крихкими перемичками та міцною перемичкою зі смугою індикації відкривання, при цьому смуга індикації відкривання містить по суті циліндричний корпус та сегментоване ребро, що виступає всередину від корпусу і здатне зачіплятися під підтримуючим фланцем, що виступає назовні від горловини контейнера, під розташованою на ній гвинтовою різьбою, а, ВІДПОВІДНО ДО винаходу, на кришці виконано паз, який проходить радіально крізь бокову стінку смуги індикації відкривання та обмежений ділянкою корпусу смуги індикації відкривання, причому паз має крихку зону, розташовану, принаймні частково безпосередньо під міцною перемичкою, так щоб при відгвинчуванні та видаленні кришки з контейнера крихкі перемички руйнувалися, а також руйнувалася крихка зона, для видалення смуги індикації відкривання, але при цьому залишаючи смугу приєднаною до залежної юбки кришки міцною перемичкою Особливістю другого варіанту пропонованої кришки є й те, що паз є L-подібним, і має по суті вертикальну та горизонтальну ділянки, причому під горизонтальною ділянкою розташована крихка зона Пристрій ВІДПОВІДНО до винаходу призначений для задовільнення потреби в альтернативній, вдосконаленій кришці, що має приєднану до неї смугу для індикації відкривання кришки Даний винахід, в його самому широкому обсязі, стосується кришки для контейнеру, який має горловину з зовнішньою гвинтовою різзю, при цьому кришка містить верхню частину та залежну юбку, яка має на своїй внутрішній поверхні комплементарну гвинтову різь, а вільний край юбки з'єднаний за допомогою багатьох перемичок зі смугою індикації відкривання кришки, причому смуга містить звичайно циліндричний корпус і сегментоване ребро, що продовжується всередину від корпусу та здатне зачіплятися під підтримуючим фланцем, що виступає назовні від горловини контейнера під гвинтовою різзю на ній, причому ребро має верхню сторону, звернену звичайно до верхньої частини кришки, та нижню сторону, звернену звичайно в сторону від верхньої частини БІЛЬШІСТЬ перемичок є крихкими, але одна перемичка, подовжена по периферії, виконана міцною для утримування індикаторної смуги, зберігаючи и з'єднання з рештою кришки після відгвинчування кришки з контейнеру Через бокову стінку смуги проходить радіально Lподібний паз L-подібний паз має вертикальну ділянку, що продовжується від верхньої частини смуги та яка розташована у краю подовженої перемички Горизонтальна ділянка L-подібного пазу продовжується до подовженої перемички, 46017 закінчується під або безпосередньо у кінця подовженої перемички Бокова стінка смуги продовжується під горизонтальною ділянкою Lподібного пазу та має радіально звужену область, що проходить від горизонтальної ділянки до нижньої частини кришки під краєм, що закінчується, горизонтальної ділянки при відгвинчуванні кришки з контейнеру, крихкі перемички будуть руйнуватися, а також буде руйнуватися радіально звужена область бокової стінки смуги під кінцем горизонтальної ділянки зверху до низу, легко та одноманітно, тільки у цьому конкретному МІСЦІ, де концентруються сили Тоді кришка видаляється з малою КІЛЬКІСТЮ крутного моменту від контейнера зі смугою, що з'єднана з рештою кришки подовженою перемичкою, що не ламається Бокова стінка смуги під горизонтальною ніжкою буде пружно розтягуватись по периферії без руйнування, коли кришку видаляють з її форми та встановлюють на контейнері, тим самим полегшуючи обидві операції Згідно З ІНШИМ аспектом винаходу, він стосується сегментованого ребра, що має виступи, які чергуються, розташовані як під зазорами між сегментами ребра, так і під середніми точками нижніх сторін сегментів ребра, при цьому вказані виступи приєднані до нижніх сторін сегментів Такі внутрішні виступи показані у Міжнародній публікації WO 94/02371 (3 лютого 1994 р) ВІДПОВІДНО ДО винаходу, суміжно обом сторонам Lподібного пазу, сегменти ребра відсутні, однак, як і виступи, що чергуються Таким чином, бокова стінка захисної смуги легше пружно розтягується суміжно L-подібному пазу та встановлення кришки на контейнер спрощується без руйнування смуги або крихких перемичок На решті периферії смуги сегменти ребра та виступи, що чергуються, присутні Переважно, ці виступи нахилені радіально всередину у міру їх наближення до ребра, але вони не продовжуються всередині від радіально внутрішньої поверхні корпуса смуги настільки, як сегменти ребра Виступи, що чергуються, ускладнюють відкривання кришки тонким ножем, що вставляється під нижній край смуги, для видалення смуги з контейнера без руйнування крихких перемичок Ще один аспект винаходу стосується зовнішньої сторони корпусу смуги індикації відкривання, забезпеченої зверненими назовні виступами або іншими локалізованими зонами потовщення для збільшення жорсткості корпусу смуги в осьовому напрямку, дозволяючи їй при цьому розширюватися радіально, коли з зусиллям насаджують на підтримуючий фланець контейнеру Такі виступаючі назовні виступи показані у Міжнародній публікації WO 94/02371 (З лютого 1994 р), але ВІДПОВІДНО ДО винаходу локалізовані зони потовщення у положеннях, рознесених приблизно на дев'яносто градусів від L-подібного пазу, можна виключити Відсутність сегментів радіального ребра суміжно обом сторонам L-подібного пазу призводить до створення більш сильного тиску, спрямованого радіально назовні, на індикаторну смугу у цих положеннях, рознесених на дев'яносто градусів, 10 коли смугу наносять на контейнер Відсутність локалізованих зон потовщення у цих місцях збільшує пружне розширення кришки в цих місцях під час її насаджування на контейнер та усуває надлишковий тиск на смугу під L-подібним пазом Інші ознаки та переваги даного винаходу будуть зрозумілі з подальшого опису, креслень та формули винаходу На кресленнях Фіг 1 - вид збоку пластмасової кришки з приєднаною смужкою для індикації відкривання кришки ВІДПОВІДНО до винаходу, Фіг 2 - вид кришки у діаметральному перерізі, у напрямку внутрішньої сторони кришки, показаної ззовні на Фіг 1, Фіг 3 - вид у збільшеному масштабі частини кришки за Фіг 1, Фіг 4 - вид кришки за Фіг 1, переріз по IV - IV на Фіг 2, Фіг 5 - вид кришки за Фіг 1, переріз по V - V на Фіг 2, Фіг 6 - вид кришки за Фіг 1, переріз по VI - VI на Фіг 2, Фіг 7 - вид кришки за Фіг 1, переріз по VII - VII на Фіг 2, Фіг 8 - вид кришки за Фіг 1, переріз по VIII - VIII на Фіг 6, Фіг 9 - вид кришки за Фіг 1, переріз по IX - IX на Фіг 6, Фіг 10 - вид збоку кришки за Фіг1, повернутої на дев'яносто градусів навколо вертикальної осі, Фіг 11 - вид частини кришки за Фіг 1 у поперечному перерізі, у збільшеному масштабі, що показує взаємодію кришки з горловиною контейнера під час загвинчування кришки, Фіг 12 - те саме, що і на Фіг 11, але показує кришку, герметично закручену на горловині контейнера, Фіг 13 - у перерізі частини форми, що використовується для литтєвого формування кришок за винаходом, причому область ребра наведена у збільшеному масштабі, та Фіг 14 - вид збоку кришки за Фіг1, зі смугою індикації відкривання кришки, по суті відокремленої, але прикріпленої до решти частини кришки Хоча даний винахід можна реалізувати у різних формах, нижче описується конкретний варіант виконання, наведений на кресленнях Зрозуміло, що даний винахід не обмежується наведеним конкретним виконанням Як показано на Фіг1, пластмасова кришка І з засобом індикації відкриття містить приєднану до неї смугу 2 для такої індикації Смуга 2 має циліндричний корпус 3, прикріплений перемичками 4 до ковпачка 5 кришки 1 Ковпачок 5, перемички 4 та індикаторна смуга 2 можуть виготовлятися за одне ціле литтєвим формуванням із ВІДПОВІДНОГО матеріалу, наприклад, поліетилену або поліпропілену Одна перемичка 6 міцна, а решта перемичок 7 та 8 - крихкі Ковпачок 5 містить круглу верхню частину 9 та залежну юбку 10 Внутрішня сторона юбки 10 має гвинтову різь та призначена для прикріплення до контейнерів, звичайно виготовлених зі скла або пластмаси, наприклад, поліетилентерефталату (ПЕТФ), та які мають горловину з зовнішньою гвинтовою різзю 11 46017 12 По суті циліндричний корпус 3 смуги 2 містить порожньому контейнері, призначеному для L-подібний паз 11, показаний у збільшеному переробки або повторного використання, інакше масштабі на Фіг 3, який радіально проходить через кажучи, термін "міцна" у зв'язку з перемичкою 6 стінку смуги 2 Паз 11 має вертикальну ділянку 12 і означає, що перемичка 6 не буде руйнуватися при горизонтальну ділянку 13 Під горизонтальною зніманні кришки з контейнера Перемички 7 мають ділянкою 13 розташована частина 14 корпусу З радіальну товщину (наприклад, 0,30мм), меншу, смуги 2, а розташованою під ЗОВНІШНІМ кінцем 15 ніж у перемички 6 (наприклад, 0,50мм за горизонтальної ділянки 13 є радіально звужена виключенням потовщених КІНЦІВ) та більшу, ніж у область 16 частини 14 ЗОВНІШНІЙ кінець 15 перемичок 8 (наприклад, 0,24мм) горизонтальної ділянки 13 спрямовує решту пазу При видаленні кришки 1 з контейнеру під час відгвинчування кришки з контейнера В відгвинчуванням крихкі перемички 7 та 8 будуть якості прикладу, у ВІДОМІЙ 28ММ кришці для напоїв, руйнуватися L-подібний паз 11 разом з радіально вертикальний розмір паза 11 від нижньої частини потовщеною зоною 16 корпусу 3 та подовженою пазу на Фіг 2 до нижнього рівня перемичок 4 може міцною перемичкою 6 будуть діяти так, що корпус складати приблизно 4,5мм, горизонтальний розмір З смуги 2 буде відокремлюватися тільки в зоні 16 пазу 11 від зовнішнього кінця 15, на Фіг 2, до між нижньою частиною пазу 11 та нижньою другого (протилежного) кінця пазу може складати частиною кришки 1 Під час процесу видалення приблизно Змм, радіальна товщина частини 14 подовжена міцна перемичка 6 та стінка смуги, що може змінюватися вверх від вільного кінця смуги продовжується вниз до вільного краю смуги, не від приблизно 0,4мм, тоді радіальна товщина зони деформуються значно в осьовому напрямку 16 буде менше, а вертикальний розмір зони 14 на Смуга 2 для індикації відкривання буде Фіг 2 може складати приблизно 1,4мм залишатися приєднаною до ковпачка 5 перемичкою 6, але при цьому буде Перемички 4, що прикріплюють корпус 3 смуги відокремлюватися від ковпачка 5, як показано на 2 до ковпачка 5, не всі мають однакову довжину по Фіг 14 Зони 17 і 18, показані на Фіг 3, суміжно з периферії кришки Як показано на Фіг 2, вертикальною ділянкою 12 та горизонтальною подовжена міцна перемичка 6 має значно більшу ділянкою 13 пазу 11 ВІДПОВІДНО, також поступово довжину по периферії, ніж будь - які ІНШІ звужуються радіально в бік пазу від решти корпусу перемички, наприклад, перемичка 6 може З смуги 2 і разом з радіусом 19 забезпечують те, продовжуватися приблизно на тридцять два що корпус 3 буде відокремлюватися тільки в зоні градуси по периферії кришки На Фіг 2 і 3 ЗОВНІШНІЙ 16 при відгвинчуванні кришки з контейнеру кінець 15 горизонтальної ділянки 13 L-подібного Завдяки забезпеченню цього місця розриву пазу 11 та радіально звужена область 16 частини кришка 1 може видалятися з контейнера одним і 14 розташовані під перемичкою 6 ЗОВНІШНІЙ тим самим малим поворотним зусиллям кінець 15, коли він не проходить під перемичкою 6, повинен бути розташований безпосередньо у Тепер звернемося до кріплення кришки 1 на перемички 6 ЗОВНІШНІЙ кінець 15 може також контейнері 20 Контейнер 20 (частина якого проходити частково під перемичкою 6, наприклад, наведена на Фіг 11 та 12) містить безперервний, на третину довжини по периферії перемички 6 звичайно кільцевий, підтримуючий фланець 21 безпосередньо під гвинтовою різзю 22 контейнеру Більш коротка перемичка 7 розташована на 20 для утворення радіальне спрямованого назовні протилежній стороні по периферії пазу 11 від виступу Смуга 2 включає в себе ребро 23, перемички 6, крихка перемичка 7 значно коротша виконане навколо її внутрішньої поверхні такого по периферії, ніж, наприклад, перемичка 6, та має розміру і форми, щоб утворити звернений довжину приблизно 0,81 мм по периферії Як всередину виступ, який буде зачіплятися під показано на Фіг 5, ІНШІ три крихкі перемички 7 утримуючим фланцем 21 контейнера 20 під час однакової довжини по периферії розташовані в повного закриття кришки 1 на контейнері 20 інших положеннях по периферії кришки У ДІЙСНОСТІ, чотири перемички 7 заважають більш Ребро 23 складається з ряду сегментів 24, слабким перемичкам 8 руйнуватися під час розділених короткими розривами 25, як показано видалення кришки з форми та встановлення її на на Фіг 2, 5, та 6, причому сегменти 24 ребра контейнер Шістнадцять інших крихких перемичок звичайно розташовані на однаковій відстані (за 8, що мають навіть меншу довжину по периферії виключенням області L-подібного пазу 11), (наприклад, 0,51 мм), ніж крихкі перемички 7, охоплюючи більшу частину периферії смуги та рознесені навколо решти кришки приблизно на діючи сумісно, як коли б ребро 23 було в однаковій відстані, та перемички 6, 7 і 8 значно основному суцільним Розриви 25 забезпечують тонші в їх радіальних розмірах, ніж юбка та смуга, гнучкість смуги по периферії та дозволяють ребру а внутрішня поверхня перемичок розташована 23 проходити над утримуючим фланцем 21 без врівень з ВІДПОВІДНИМИ радіальними внутрішніми напруження, яке може викликати руйнування поверхнями юбки та смуги Але міцна перемичка 6 гнучких перемичок Але, як можна бачити на Фіг 2, товща у радіальному напрямку, ніж крихкі на протилежних сторонах пазу 11 сегменти 24 перемички 7 і 8, і може мати також навіть більше ребра відсутні для утворення периферійних зон потовщені КІНЦІ в радіальному напрямку (як можна 26, 27 з підвищеною здатністю до розтягнення при бачити на Фіг 4) для виключення її руйнування видаленні кришки 1 з форми та при встановленні Можливо, бажано, щоб перемички 6 не кришки 1 на контейнері 20 руйнувалися користувачем кришки навіть після Як показано на Фіг 8 і 9, ребро 23 має верхню видалення кришки з контейнеру, щоб користувач сторону 28, спрямовану до верхньої частини 9, і не зміг упустити та залишити вільну смугу в нижню сторону 29, спрямовану від неї Верхня 13 46017 14 сторона 28 містить радіально зовнішню поверхню такий пристрій, як лезо ножа радіально всередину ЗО у формі зрізаного конуса та радіальне корпуса 3 смуги 2 і поступово рухати цей пристрій внутрішню кільцеподібну поверхню 31 по периферії навколо смуги 2, намагаючись Кільцеподібна поверхня 31 розташована у поступово відтиснути ребро 23 вверх та від площині, перпендикулярній поздовжній осі кришки взаємодіючого з ним фланця 21 на контейнері 20 1, тоді як поверхня ЗО у формі зрізаного конуса Вздовж зовнішньої смуги 2 є декілька нахилена всередину і вниз у бік від верхньої посилень або потовщень 36 Кожне потовщення 36 частини 9 та утворює кут приблизно 20° з продовжується від зони, суміжної рівню ребра 23 площиною, перпендикулярною поздовжній осі до зони на вільному КІНЦІ смуги 2 Потовщення 36 кришки Зовнішня поверхня у формі зрізаного у з'єднанні зі зверненими всередину виступами 32 конуса ЗО та внутрішня кільцеподібна поверхня 31 і 33 зміцнюють смугу 2 та ВІДПОВІДНО збільшують її займають кожна половину радіальної ширини жорсткість у вертикальному напрямку, зберігаючи верхньої поверхні ребра 23 Під час застосування при цьому достатню горизонтальну або радіальну саме кільцеподібна поверхня 31 зачіпляється під гнучкість Це також дозволяє прикласти до фланцем 21 на горловині контейнера 20, коли на вільного кінця 1 осьове зусилля, що достатнє для нього встановлена кришка 1 Поверхня у формі успішного виштовхування кришки з центральної зрізаного конуса ЗО допомагає формуванню частини форми для її виготовлення кришки 1, оскільки вона виключає або, принаймні, ЗОВНІШНІ поверхні потовщень 36 являють значно знижує ризик виготовлення кришок, що собою по суті плоскі фаски 37, розташовані мають деформовані ребра 23 Вона також радіально зовні радіального протягу решти забезпечує жорсткість ребра 23 і таким чином частини кришки 1, щоб ці фаски могли виключає деформацію ребра 23, коли його захоплюватися механічно або іншим способом без насаджують на підтримуючий фланець 21 при необхідності контактування з юбкою На Фіг 5, 6, 7 і встановленні кришки на контейнер 20 Ребро 23 10 можна бачити, що посилення або потовщення досить міцне для того, щоб воно могло витримати 36 відсутні на подовженій ДІЛЯНЦІ 14 під Lнапруження, прикладене до нього під час подібним пазом і вони також відсутні у двох встановлення кришки на контейнер 20, і також діаметрально протилежних положеннях 39, 40 по заважає видаленню ковпачка 5 без руйнування периферії кришки, кожне з яких (39, 40) гнучких перемичок 7 і 8 при нормальному розташовано від пазу 11 на відстані у чверть відгвинчуванні ковпачка 5 або при спробі зняти повороту Непосилені положення 39, 40 кришку з контейнера 20 Встановлено, що утворюють зони підвищеної розтяжності при відсутній будь-який шкідливий ефект через те, що розтягнення периферії під час встановлення кільцеподібна поверхня 31 не проходить по всій кришки 1 на контейнер 20 ширині верхньої поверхні 28 ребра 23 Як наведено на Фіг 11 і 12, кришка 1 виконана з ущільнюючим засобом, який може мати декілька Під ребром 23, а також на внутрішній поверхні відомих форм Як тут описано, ущільнюючий засіб корпусу 3 смуги 2 розташована конструкція, містить концентричне кільцеве ребро 41, що наведена, зокрема, на Фіг 2, 8 і 9, з великої виступає від нижньої сторони верхньої частини 9 КІЛЬКОСТІ спрямованих всередину виступів 32 і 33, ковпачка 5 Кільцеве ущільнююче ребро 41 містить кожний з яких має довгу вісь, взагалі вирівняну з першу або основну частину 42, що продовжується поздовжньою віссю кришки 1 Виступи 32 та 33 вниз від верхньої частини 9 приблизно паралельно продовжуються радіально всередину від юбці 10 з другою частиною 43, яка, до зачіплення з внутрішньої поверхні корпуса 3 настільки, щоб горловиною контейнера 20, звужується всередину увійти в контакт з підтримуючим фланцем 21 при і вбік від юбки 10 Друга частина 43 має встановленні кришки 1 на контейнер 20, і коли розташований на и КІНЦІ кільцеподібний гребінь 44 ковпачок встановлений, щоб вони лежали близько до зовнішньої поверхні горловини контейнера 20 Друга частина 43 ребра 41 контактує з торцем Кожний виступ 33, що чергується, звернений 45 контейнера 20 при встановленні кришки 1 на всередину, розташований на деякій відстані вниз контейнер 20 і тому змушена складуватися на від розриву 25 у по суті безперервному ребрі 23, поверхню першої частини 42 Таким чином, між та не поєднаний з ребром 23 Кожний з решти кришкою 1 та контейнером 20 утворюється звернених всередину виступів 32 поєднаний безперервне газонепроникне ущільнення на одним кінцем з центром сегменту 24 ребра Слід протязі вверх від бокової стінки 46 контейнера 20 відзначити, що виступи 32 і 33 також відсутні на до торця 45 контейнера 20 протилежних сторонах пазу 11 з тією ж метою При встановленні кришки 1 на горловину створення зон 34, 35 з підвищеною здатністю до контейнера 20, друга частина деформується розтягнення по периферії при вилученні кришки 1 шляхом згинання в бік верхньої частини 9 з форми та при її встановленні на контейнер 20 Деформація продовжується і, як наведено на Фіг 12, утворюється контакт між другою частиною Радіально внутрішня вільна кромка кожного 43, и гребенем 44 та внутрішнім кільцеподібним сегменту 24 ребра 23 продовжується всередину у гребенем 47 на внутрішній поверхні верхньої значній мірі за саму внутрішню протяжність частини 9 виступів 32 і 33, і вона повинна бути досить міцною, щоб самопідтримуватися при Після досягнення контакту другої частини 43 з встановленні кришки 1 на контейнер і щоб верхньою частиною 9, подальше переміщення для виключити осідлання смугою 2 зверху встановлення кришки 1 буде притискувати та підтримуючого фланця 21 захоплювати контактуючу частину другої частини 43 між торцем 45 контейнера та верхньою Виступи 32 і 33 заважають порушнику вводити 15 46017 16 частиною 9 Коли переміщення для встановлення Перший сегмент 52 різі утворений з плоскою кришки 1 продовжується, вона намагається поверхнею 53 на його задній кромці, але він защемити вільний край ребра 41 між контейнером утворений з вершиною 54 на його передній кромці 20 та своєю верхньою частиною 9 та туго для полегшення входження різі на кришці 1 у притиснути першу частину 42 кільцевого ребра 41 відповідну різь на горловині контейнера 20 до торця 45 контейнеру з утворенням надійного Сегменти 51 різі у кожному витку різі вирівняні, ущільнення навколо зігнутої крайової поверхні так само, як і проміжки між ними У кожному з контейнера 20, що продовжується від його вирівняних проміжків між суміжними сегментами крайньої торцевої кільцевої поверхні 45 вниз до 51 різі утворена канавка 55 на внутрішній поверхні бокової стінки 46 юбки 10 Канавки 55 служать для вентиляції газу з контейнера з газованим напоєм під час Коли кришка 1 встановлена на горловині відгвинчування кришки 1 контейнера 20, гвинтова різь 22 також входить у зачеплення з різзю 48 на внутрішній поверхні юбки Канавки, вирівняні між суміжними сегментами 10 Коли кришка 1 зміщена вниз на горловині різі, можуть бути також вирівняні з канавками між контейнера 20, крихкі перемички 7 і 8 утворюють сегментами ребра кільцеподібну слабку зону, яка дозволяє ребру 23 Торцеві поверхні кожного сегменту 24 ребра діаметрально розширитися на підтримуючому розташовані під кутом, як було описано по фланці 21 контейнера 20 відношенню до сегментів різі Це зменшує ймовірність пошкодження КІНЦІВ сегментів 24 У цьому варіанті виконання, вісь кожної ребра під час виштовхування кришки 1 з форми крихкої перемички 7 і 8 нахилена так, що, якщо Плоскі торцеві поверхні сегментів різі та ребра дивитись у вертикальній проекції збоку, верхній також нахилені до уявлюваної радіальної кінець кожної перемички 7 і 8 нахилений вліво площини, що проходить від осі кришки до кінця відносно її нижнього кінця Таким чином, при ВІДПОВІДНОГО сегмента так, що КІНЦІ нахилені до повороті кришки 1 за стрілкою годинника на юбки під утвореним кутом, який менше кута, контейнері 20 перемички 7 і 8 згинаються Коли утвореного ВІДПОВІДНОЮ уявлюваною площиною з ребро 23 розширюється на фланці 21, нижня юбкою кромка 49 юбки 10 і верхня кромка 50 смуги 2 мають простір для згинання в бік один одного, Кришку 1 формують на сердечнику литтєвої хоча перемички 7 і 8 все ще залишаються між форми, яка визначає, між іншим, внутрішню ними Це стабілізує смугу 2 і зменшує ймовірність поверхню юбки 10, сегментів різі 51 і канавок 55 руйнування перемичок 7 і 8 при встановленні Встановлено, що завдяки утворенню сегментів 51 кришки При відгвинчуванні кришки перемички 7 і 8 різі з плоскими поверхнями 53 можливість випрямляються, концентруючи на собі зусилля пошкодження сегментів 51 різі при виштовхуванні руйнування перемичок 7 і 8 кришки 1 з сердечника литтєвої форми значно зменшується порівняно з утворенням кожного з Під час описаного розширення ребер 23 на сегментів різі з загостреним кінцем, подібним фланці 21, а також при видаленні кришки 1 з вершиш 54 форми, зони 26, 27, 34, 35 і 14 дозволяють СТІНЦІ корпуса 3 у цих зонах розтягуватися по периферії, Фіг 13 показує ту частину форми 56, яку особливо у подовженій зоні 14 Таке розтягнення у використовують для виготовлення сегментів 24 цих зонах допомагає виключити руйнування ребра Можна бачити, що форма визначає виїмку крихких перемичок 7 і 8 при встановленні кришки 1 57, що відповідає по формі поперечного перерізу на контейнері 20 потрібному нахилу сегментів 24 ребра та розділена на зовнішню першу поверхню 58 та Після проходження ребра над фланцем 21 і внутрішню другу поверхню смуги 2 Ця перша зачеплення під фланцем крихкі перемички 4 поверхня 58 нахилена до площини, повертаються до їх витягнутої орієнтації (Фіг 12) перпендикулярної осі форми, під кутом 20° Друга Коли кришку 1 починають згвинчувати з горловини поверхня 59 розташована в площині, контейнера 20, ребро 23 утримує смугу 2 під перпендикулярній осі форми фланцем 21 При подальшому відгвинчуванні кришки 1 перемички 7 і 8 розтягуються, що Спеціалісти у даній області техніки зрозуміють, концентрує зусилля, які намагаються зруйнувати що можливі різні зміни та/або модифікації перемички 7 і 8, в точці кріплення кожної винаходу, показаного у конкретному виконанні перемички 7 і 8 до смуги 2 і до юбки 10 Просто в якості прикладу ще один (другий) ВІДПОВІДНИЙ L-подібний паз може бути Як найкраще показано на Фіг 2, внутрішня розташований приблизно діаметрально від сторона юбки 10 забезпечена різзю, що першого L-подібного пазу, і таким чином, смуга складається з декількох нарізних сегментів 51, для індикації відкривання буде руйнуватися у двох розташованих в ряд з рознесенням по траєкторії частинах поєднаної смуги, що утримуються різі Кожний сегмент різі, за винятком першого кришкою Таким чином, показані варіанти сегменту 52, з'єднаний на кожному КІНЦІ ПЛОСКОЮ виконання слід розглядати у всіх відношеннях як поверхнею 53 Кожна з плоских поверхонь 53 ілюстративні, а не обмежувальні нахилена до поздовжньої осі кришки 1, таким чином вона звернена в бік від верхньої частини 9 18 46017 17 f 10. І X 12 1315 1 6 І-ІІЇ ФІГ. 1 І 55 I if і [ І І ! 1 ГУ- * ТІ—і, * 11І Іі 1 Фіг. 2 8 З 12 7 IVZ Йп7 6 /. L . / 15 Фіг. З 19 20 46017 Фіг. 4 Фіг. 5 36 36 ФІГ. 6 22 21 36 Фіг. 7 36 Фіг. 8 23 24 46017 36 Фіг. 9 k-10 4 ІШлГДІІІІ 36 8 39 7 Фіг. 10 36 25 46017 Фіг. 13 26 27 46017 Фіг. 14 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71 28
