Пристрій для герметизації контейнера для збереження високоактивних відходів

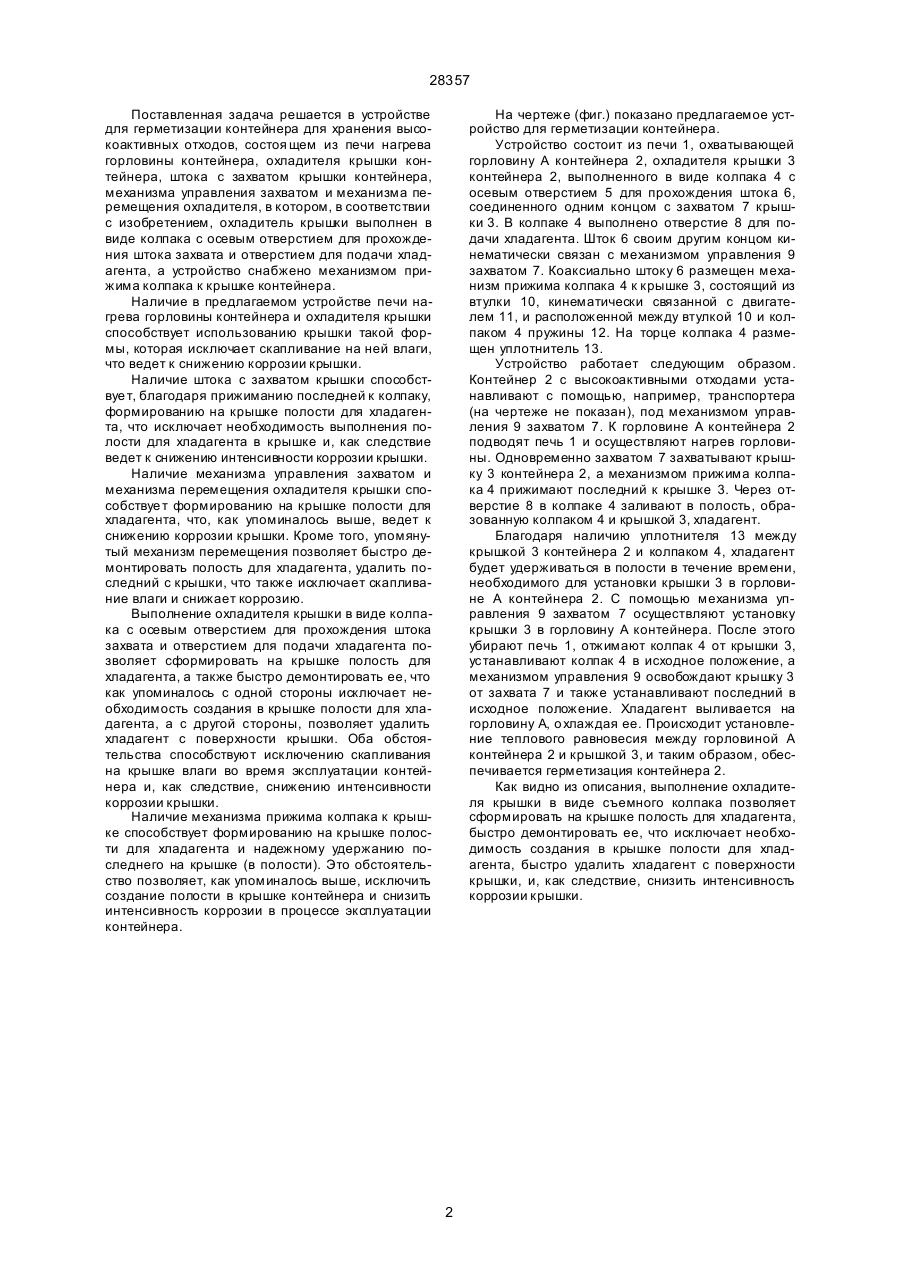

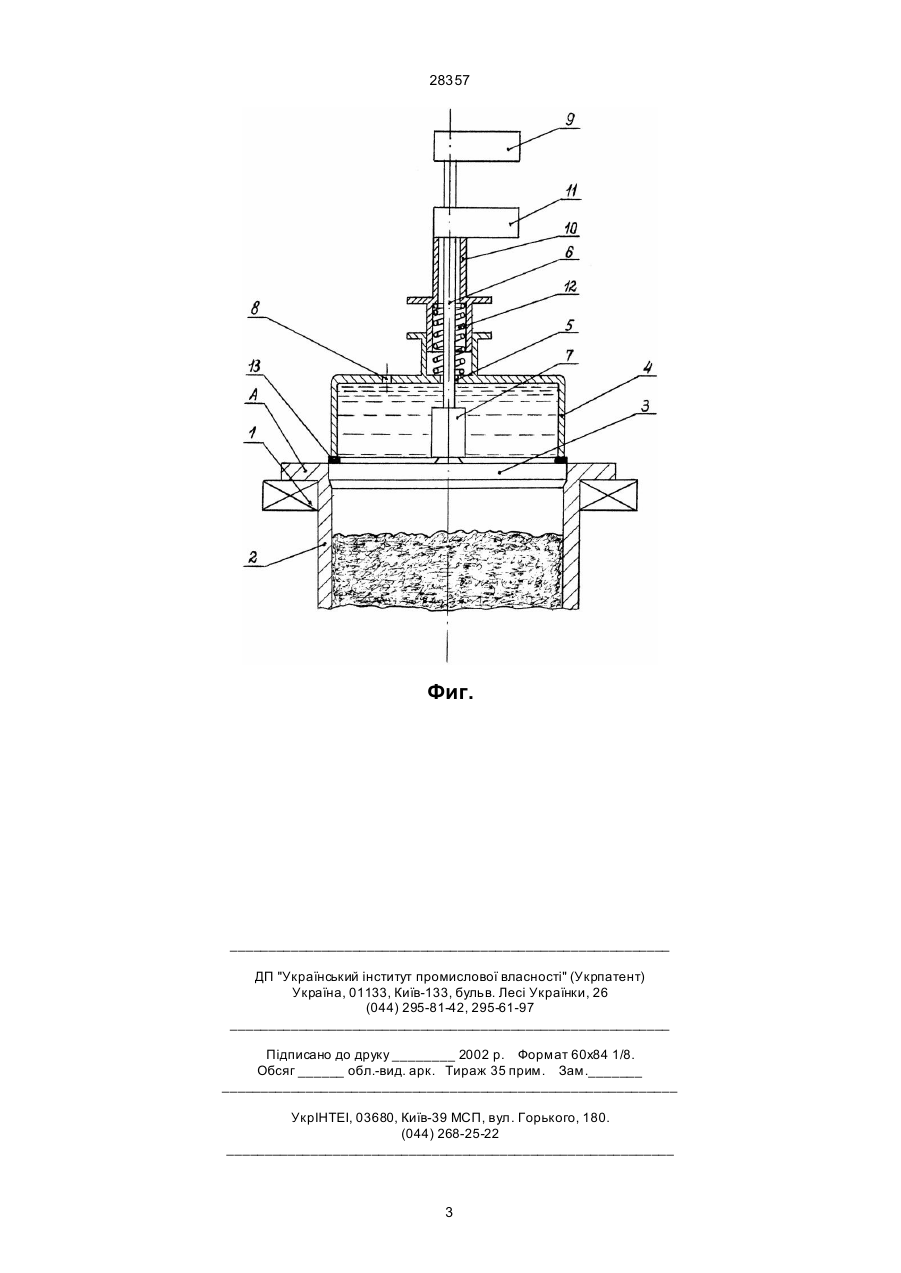

Устройство для герметизации контейнера для хранения высокоактивных отходов, состоящее из печи нагрева горловины контейнера, охладителя крышки, штока с захватом крышки, механизма управления захватом и механизма перемещения охладителя, отличающееся тем, что о хладитель крышки выполнен в виде колпака с осевым отверстием для прохождения штока и отверстием для подачи хладагента, а устройство снабжено механизмом прижима колпака к крышке контейнера. (19) (21) 96083397 (22) 30.08.1996 (24) 16.10.2000 (33) UA (46) 16.10.2000, Бюл. № 5, 2000 р. (72) Батій Валерій Григорович, Головня Віктор Якович, Копанець Інна Михайлівна, Ніконов Альберт Васильович, Чайкин Вадим Всеволодович (73) МІЖГАЛУЗЕВИЙ НАУКОВО-ТЕХНІЧНИЙ ЦЕНТР "УКРИТТЯ" (56) 1. Заявка ЕВП № 0061400, G21C13/06, 1982 г. 28357 Поставленная задача решается в устройстве для герметизации контейнера для хранения высокоактивных отходов, состоя щем из печи нагрева горловины контейнера, охладителя крышки контейнера, штока с захватом крышки контейнера, механизма управления захватом и механизма перемещения охладителя, в котором, в соответствии с изобретением, охладитель крышки выполнен в виде колпака с осевым отверстием для прохождения штока захвата и отверстием для подачи хладагента, а устройство снабжено механизмом прижима колпака к крышке контейнера. Наличие в предлагаемом устройстве печи нагрева горловины контейнера и охладителя крышки способствует использованию крышки такой формы, которая исключает скапливание на ней влаги, что ведет к снижению коррозии крышки. Наличие штока с захватом крышки способствуе т, благодаря прижиманию последней к колпаку, формированию на крышке полости для хладагента, что исключает необходимость выполнения полости для хладагента в крышке и, как следствие ведет к снижению интенсивности коррозии крышки. Наличие механизма управления захватом и механизма перемещения охладителя крышки способствуе т формированию на крышке полости для хладагента, что, как упоминалось выше, ведет к снижению коррозии крышки. Кроме того, упомянутый механизм перемещения позволяет быстро демонтировать полость для хладагента, удалить последний с крышки, что также исключает скапливание влаги и снижает коррозию. Выполнение охладителя крышки в виде колпака с осевым отверстием для прохождения штока захвата и отверстием для подачи хладагента позволяет сформировать на крышке полость для хладагента, а также быстро демонтировать ее, что как упоминалось с одной стороны исключает необходимость создания в крышке полости для хладагента, а с другой стороны, позволяет удалить хладагент с поверхности крышки. Оба обстоятельства способствуют исключению скапливания на крышке влаги во время эксплуатации контейнера и, как следствие, снижению интенсивности коррозии крышки. Наличие механизма прижима колпака к крышке способствует формированию на крышке полости для хладагента и надежному удержанию последнего на крышке (в полости). Это обстоятельство позволяет, как упоминалось выше, исключить создание полости в крышке контейнера и снизить интенсивность коррозии в процессе эксплуатации контейнера. На чертеже (фиг.) показано предлагаемое устройство для герметизации контейнера. Устройство состоит из печи 1, охватывающей горловину А контейнера 2, охладителя крышки 3 контейнера 2, выполненного в виде колпака 4 с осевым отверстием 5 для прохождения штока 6, соединенного одним концом с захватом 7 крышки 3. В колпаке 4 выполнено отверстие 8 для подачи хладагента. Шток 6 своим другим концом кинематически связан с механизмом управления 9 захватом 7. Коаксиально штоку 6 размещен механизм прижима колпака 4 к крышке 3, состоящий из втулки 10, кинематически связанной с двигателем 11, и расположенной между втулкой 10 и колпаком 4 пружины 12. На торце колпака 4 размещен уплотнитель 13. Устройство работает следующим образом. Контейнер 2 с высокоактивными отходами устанавливают с помощью, например, транспортера (на чертеже не показан), под механизмом управления 9 захватом 7. К горловине А контейнера 2 подводят печь 1 и осуществляют нагрев горловины. Одновременно захватом 7 захватывают крышку 3 контейнера 2, а механизмом прижима колпака 4 прижимают последний к крышке 3. Через отверстие 8 в колпаке 4 заливают в полость, образованную колпаком 4 и крышкой 3, хладагент. Благодаря наличию уплотнителя 13 между крышкой 3 контейнера 2 и колпаком 4, хладагент будет удерживаться в полости в течение времени, необходимого для установки крышки 3 в горловине А контейнера 2. С помощью механизма управления 9 захватом 7 осуществляют установку крышки 3 в горловину А контейнера. После этого убирают печь 1, отжимают колпак 4 от крышки 3, устанавливают колпак 4 в исходное положение, а механизмом управления 9 освобождают крышку 3 от захвата 7 и также устанавливают последний в исходное положение. Хладагент выливается на горловину А, о хлаждая ее. Происходит установление теплового равновесия между горловиной А контейнера 2 и крышкой 3, и таким образом, обеспечивается герметизация контейнера 2. Как видно из описания, выполнение охладителя крышки в виде съемного колпака позволяет сформировать на крышке полость для хладагента, быстро демонтировать ее, что исключает необходимость создания в крышке полости для хладагента, быстро удалить хладагент с поверхности крышки, и, как следствие, снизить интенсивность коррозии крышки. 2 28357 Фиг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
