Пристрій для вирівнювання поверхні

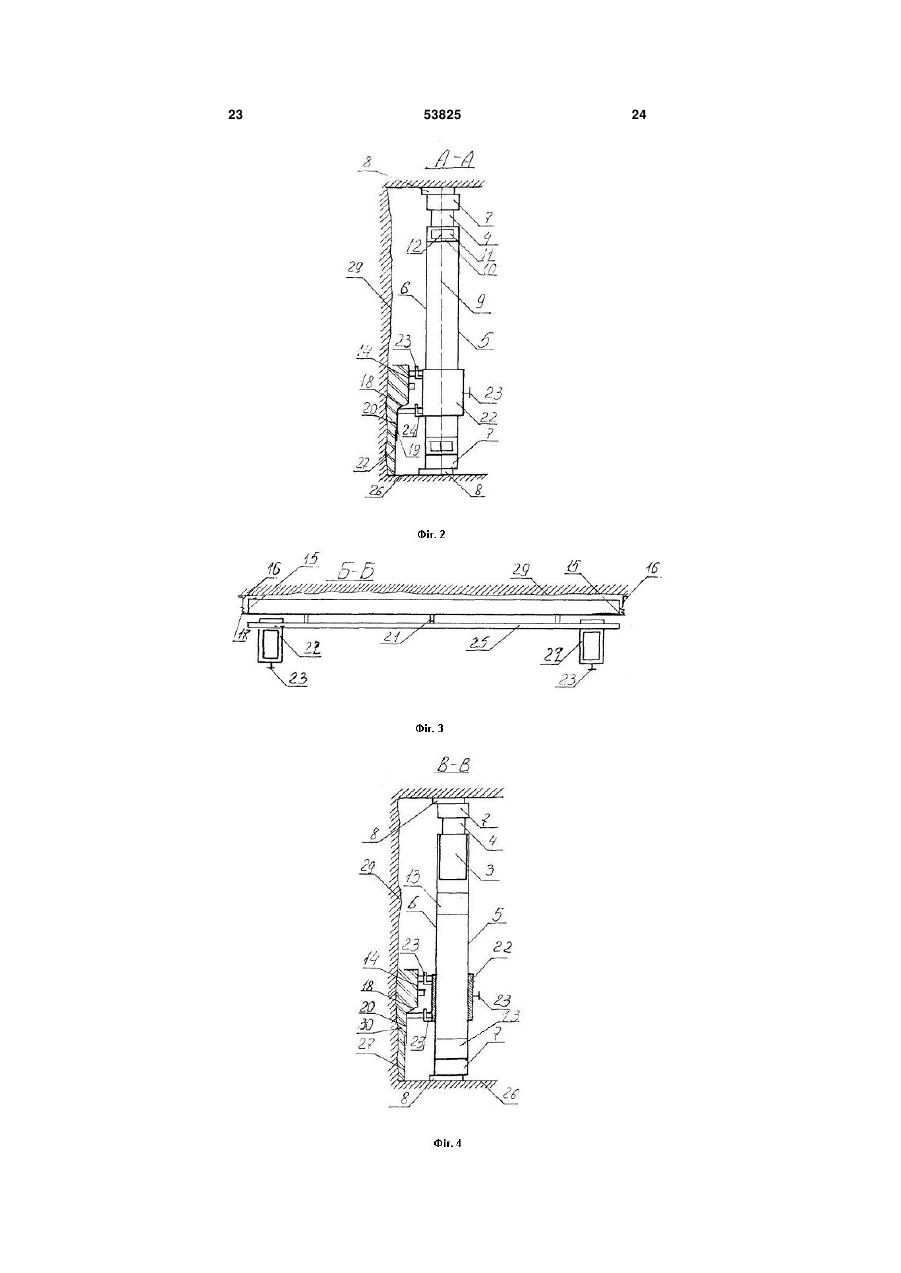

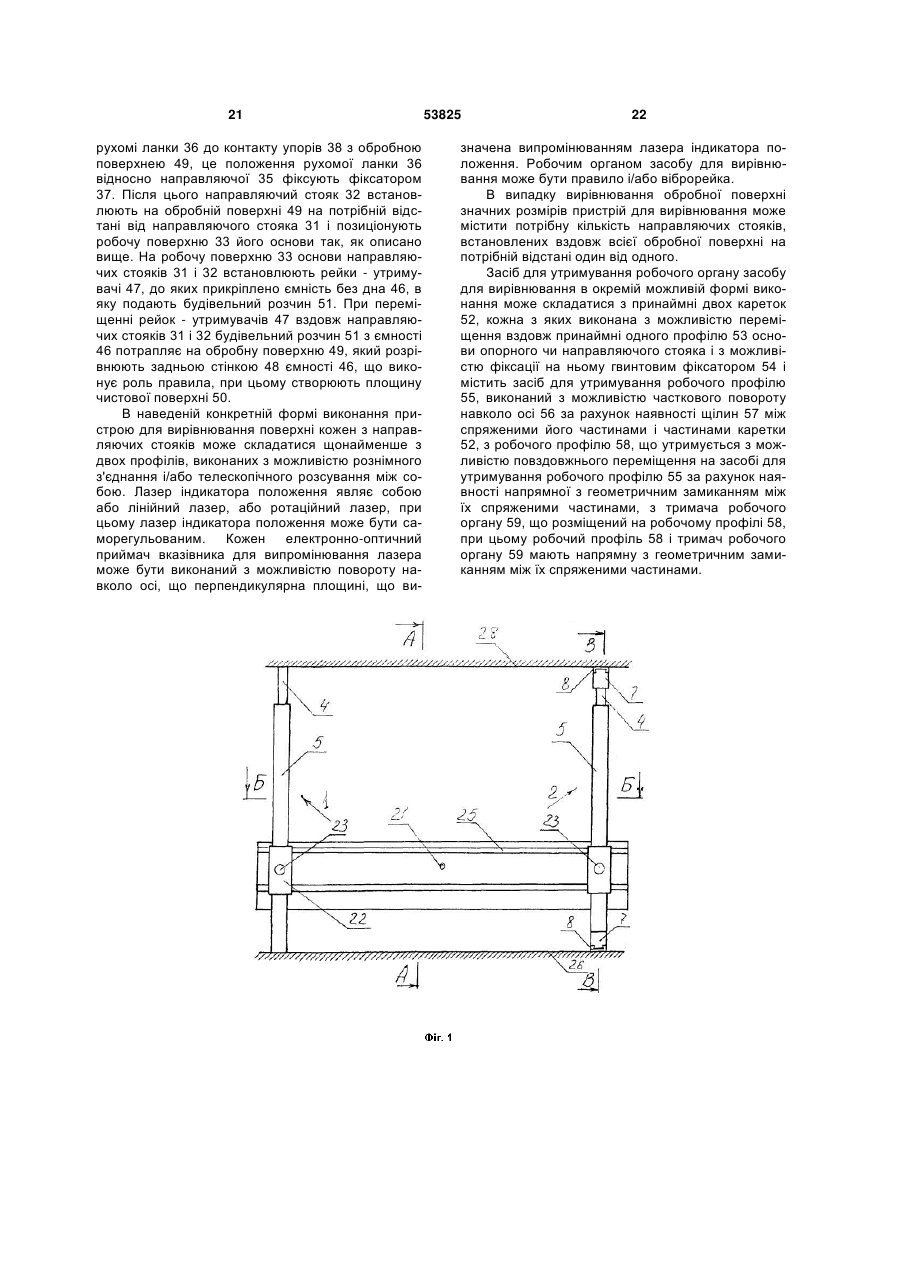

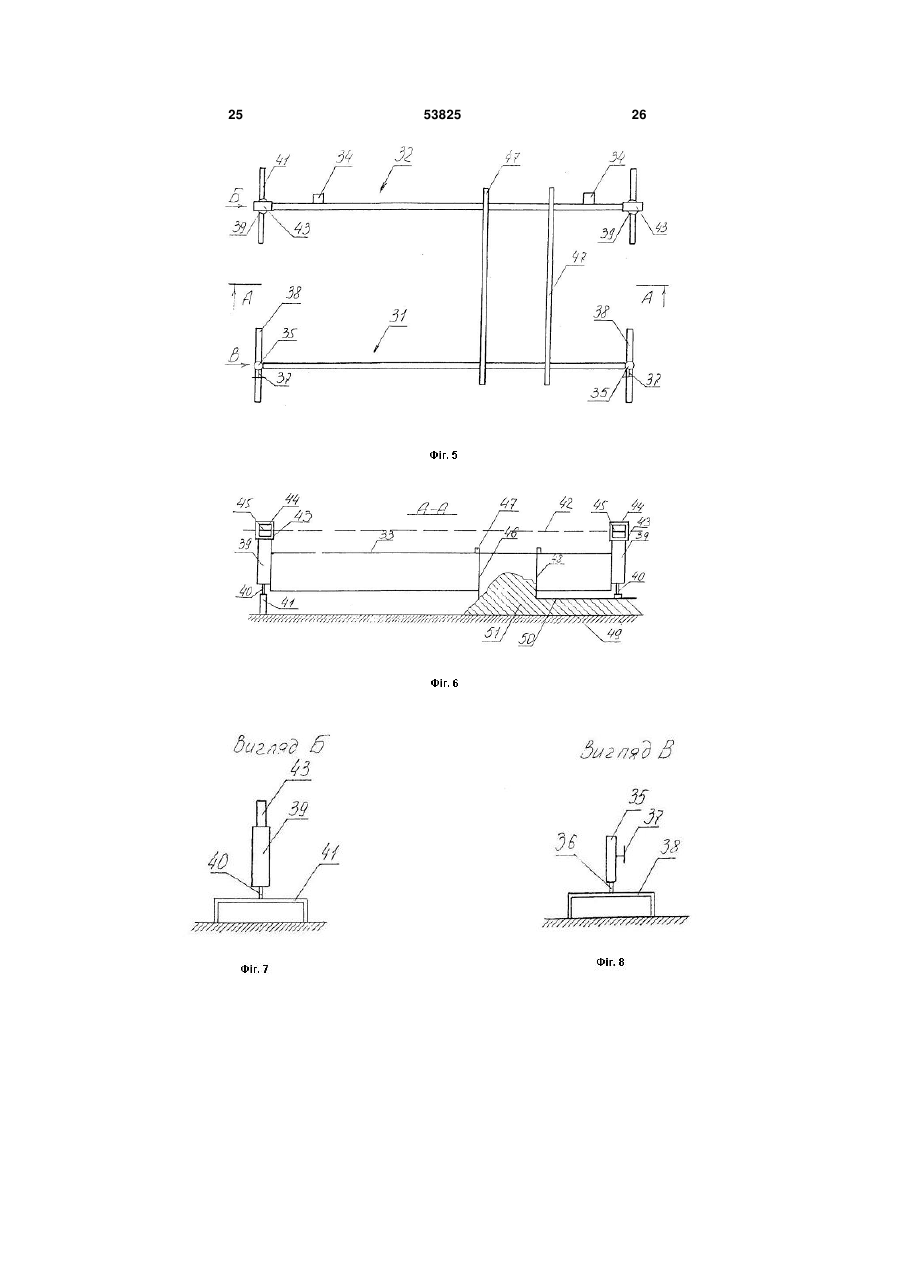

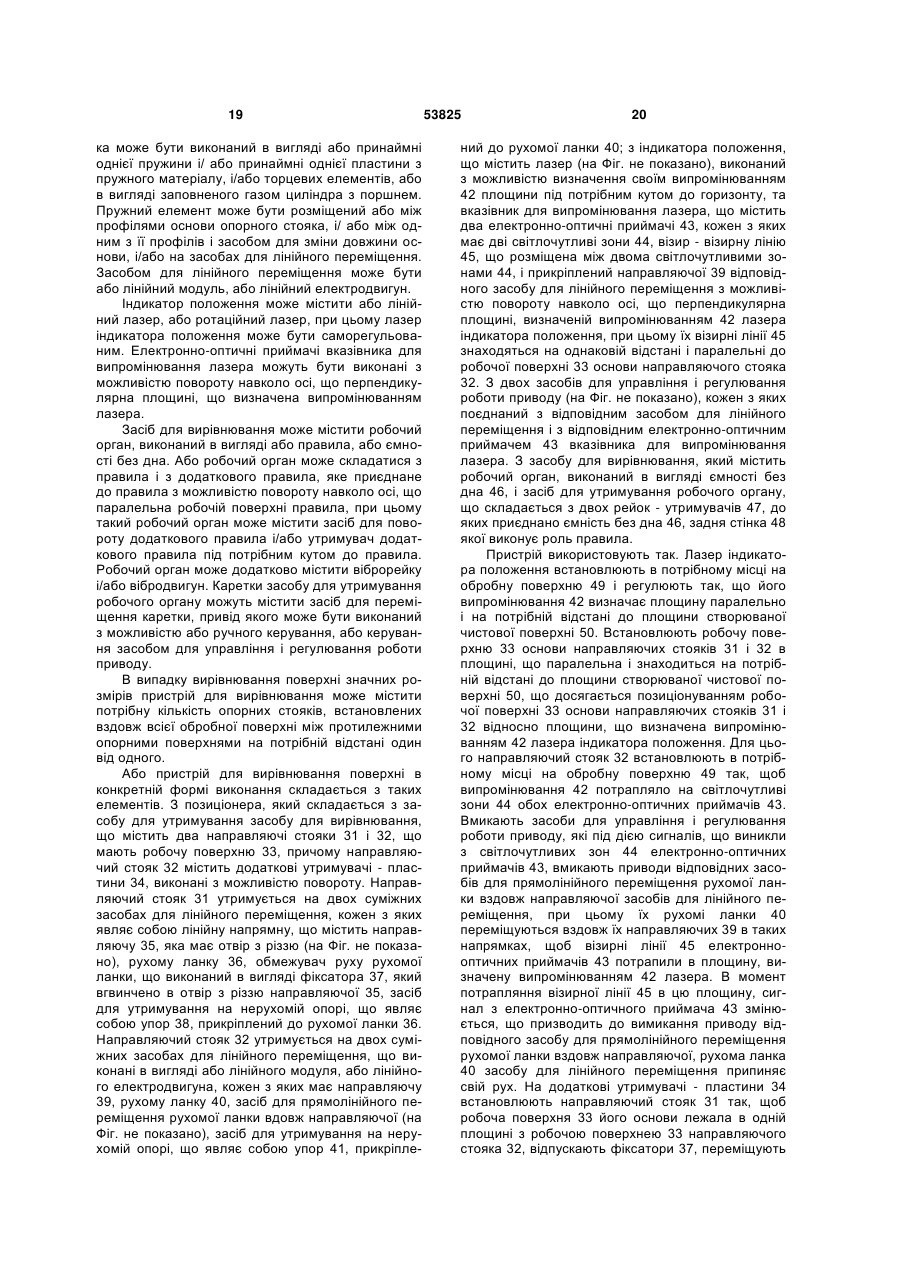

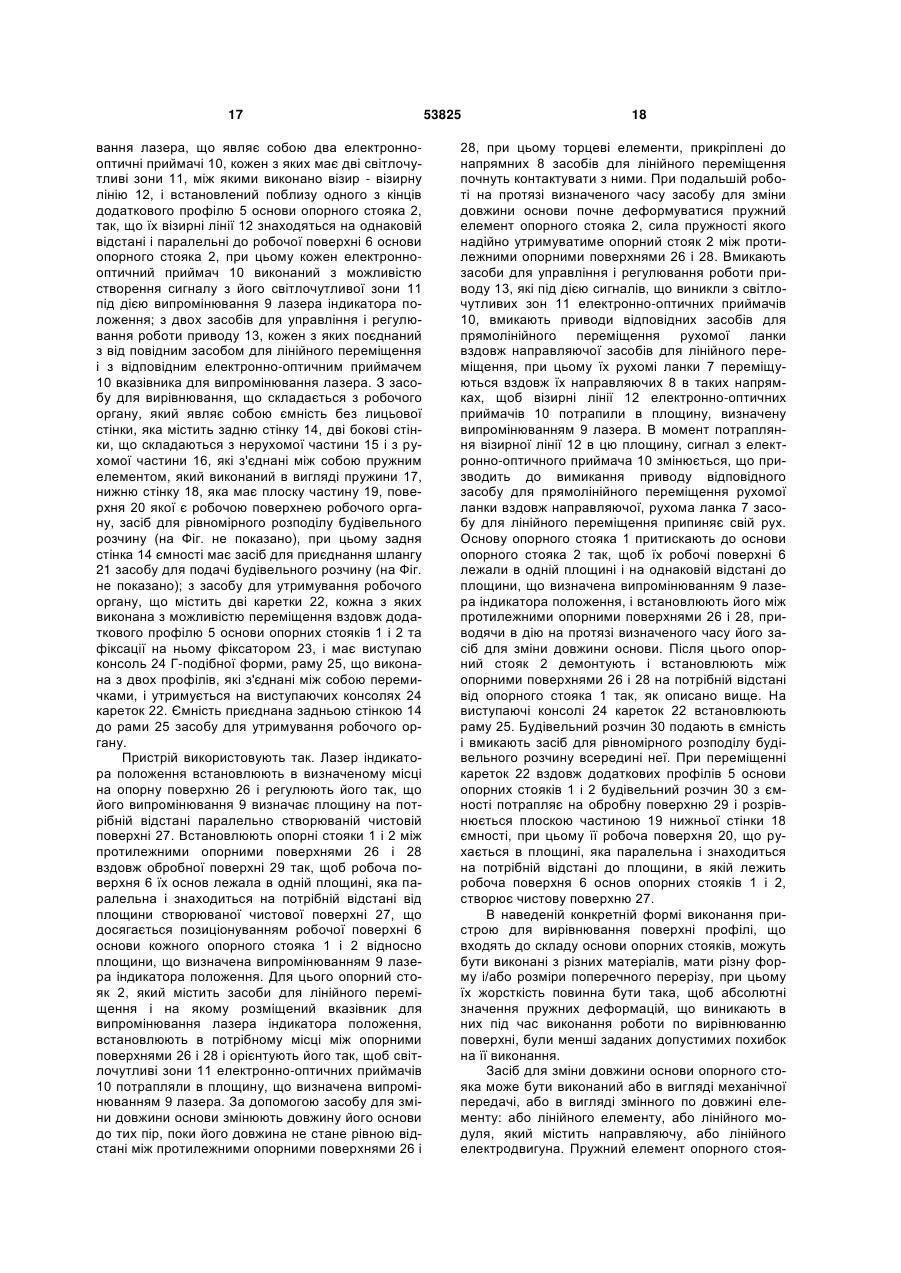

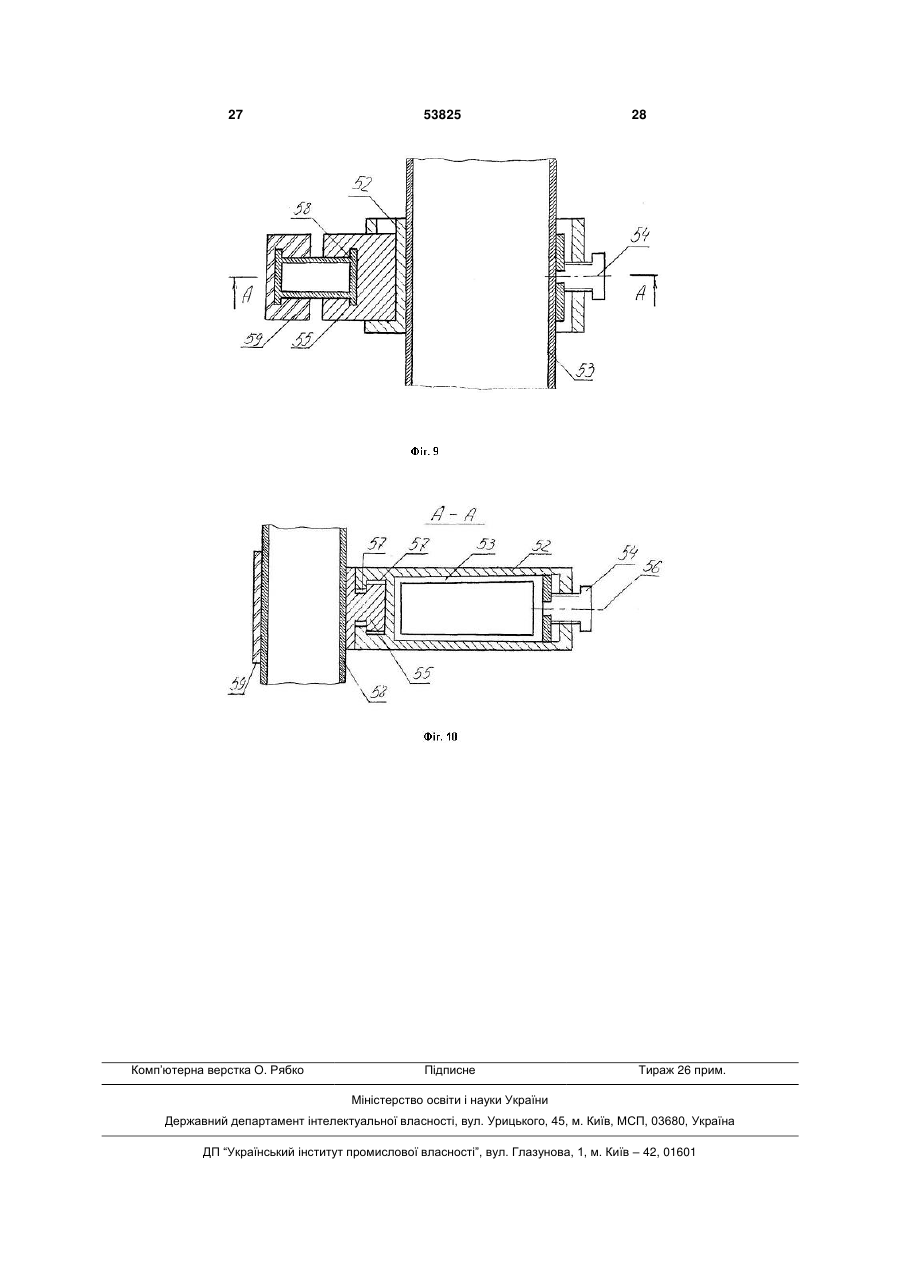

1. Пристрій для вирівнювання поверхні, який характеризується тим, що складається з позиціонера і з засобу для вирівнювання, при цьому позиціонер складається з засобу для утримування засобу для вирівнювання, що містить або принаймні два розміщені на відстані опорні стояки, кожен з яких складається з основи змінної довжини, яка містить принаймні один профіль, принаймні один засіб для зміни довжини основи, поєднаний з принаймні одним її профілем, з принаймні одного пружного елемента, який поєднаний з основою з можливістю деформації під дією засобу для зміни довжини основи, причому принаймні один опорний стояк містить принаймні два засоби для лінійного переміщення, що поєднані з протилежними кінцями його основи і виконані з можливістю управління і регулювання роботи їх приводу, або принаймні два розміщені на відстані направляючі стояки, що утримуються встановленими на відстані суміжними засобами для лінійного переміщення, що виконані з можливістю утримування на опорній поверхні, причому принаймні один направляючий стояк утримується на принаймні двох засобах для лінійного переміщення, що виконані з можливістю управління і регулювання роботи їх приводу, з індикатора положення, який містить лазер, виконаний з можливістю визначення своїм випромінюванням площини під потрібним кутом до горизонту, та вказівник для випромінювання лазера, який являє собою або візирну лінію, що нанесена на бокову поверхню принаймні одного профілю основи опорного чи направляючого стояка паралельно її робочій поверхні, і/або принаймні два електронно-оптичні приймачі, які встановлені на відстані на принаймні одному опорному чи направляючому стояку і/або засобах, що постійно пов'язані з ним, і/або на принаймні двох суміжних засобах для лінійного переміщення, і/або на засобах, що пов'язані з ними, або на засобі для вирівнювання і/або на засобах, що пов'язані з ним, так, що їх візири 2 (19) 1 3 9. Пристрій за будь-яким з пп. 2-8, який відрізняється тим, що складові елементи засобу для зміни довжини основи розміщені всередині принаймні одного профілю основи опорного стояка. 10. Пристрій за будь-яким з пп. 2-9, який відрізняється тим, що основа опорного стояка містить принаймні один торцевий елемент. 11. Пристрій за п. 10, який відрізняється тим, що торцевий елемент виконаний з пружного матеріалу, який має високий коефіцієнт тертя з опорною поверхнею. 12. Пристрій за будь-яким з пп. 1-11, який відрізняється тим, що пружний елемент опорного стояка виконаний в вигляді або принаймні однієї пружини і/або принаймні однієї пластини з пружного матеріалу, і/або торцевих елементів, або в вигляді заповненого газом циліндра з поршнем. 13. Пристрій за п. 12, який відрізняється тим, що пружний елемент поєднаний з принаймні одним профілем основи і/або з засобом для зміни довжини основи, або з засобом для лінійного переміщення. 14. Пристрій за п. 1, який відрізняється тим, що основа направляючого стояка містить принаймні один профіль. 15. Пристрій за п. 1, який відрізняється тим, що основа направляючого стояка містить принаймні два профілі, виконані з можливістю рознімного з'єднання і/або телескопічного розсування між собою. 16. Пристрій за будь-яким з пп. 2-15, який відрізняється тим, що основа опорного чи направляючого стояка містить принаймні один додатковий профіль, виконаний з можливістю рознімного з'єднання і/або телескопічного розсування з принаймні одним її профілем. 17. Пристрій за будь-яким з пп. 1-13 і п. 16, який відрізняється тим, що засіб для лінійного переміщення опорного стояка являє собою або лінійний модуль і/або лінійний електродвигун. 18. Пристрій за будь-яким з пп. 1-13 і п. 16, який відрізняється тим, що засіб для лінійного переміщення опорного стояка складається з або двох лінійних модулів, або двох лінійних електродвигунів, напрямні яких встановлено перпендикулярно одна до одної, при цьому напрямна (рухома ланка) одного з них виконана з можливістю приєднання до основи опорного стояка, а до його рухомої ланки (напрямної) приєднано напрямну (рухому ланку) другого. 19. Пристрій за будь-яким з пп. 1, 14-16, який відрізняється тим, що засіб для лінійного переміщення направляючого стояка являє собою або гвинтову пару і/або лінійну напрямну, і/або лінійний елемент, і/або лінійний модуль, і/або лінійний електродвигун. 20. Пристрій за будь-яким з пп. 17-19, який відрізняється тим, що лінійний модуль, лінійний електродвигун виконаний з можливістю управління і регулювання роботи приводу засобу для прямолінійного переміщення рухомої ланки вздовж напрямної. 21. Пристрій за будь-яким з пп. 1, 14-16, який відрізняється тим, що засіб для лінійного переміщення виконаний з можливістю утримування на 53825 4 нерухомій опорі або упиранням на неї, або жорстким з'єднанням з нею, або рознімним з'єднанням з нею. 22. Пристрій за п. 21, який відрізняється тим, що засіб для лінійного переміщення містить засіб для сполучення з нерухомою опорою або засіб для утримування на нерухомій опорі. 23. Пристрій за п. 22, який відрізняється тим, що засіб для сполучення з нерухомою опорою являє собою струбцину, що містить металеву пластину з виконаними на ній принаймні одним наскрізним отвором з різзю, в який вгвинчено затискний гвинт, і принаймні одним наскрізним отвором для зачеплення зубців Г-подібної деталі, що виконана з можливістю переміщення відносно металевої пластини. 24. Пристрій за будь-яким з пп. 17, 18, який відрізняється тим, що засіб для лінійного переміщення містить торцевий елемент, виконаний з пружного матеріалу. 25. Пристрій за будь-яким з пп. 1-24, який відрізняється тим, що індикатор положення містить або лінійний лазер, або ротаційний лазер. 26. Пристрій за п. 25, який відрізняється тим, що лазер індикатора положення являє собою саморегульований лазер. 27. Пристрій за будь-яким з пп. 1-26, який відрізняється тим, що кожен електронно-оптичний приймач вказівника для випромінювання лазера має візир, що являє собою або один з країв його світлочутливої зони, або візирну лінію, виконану між двома його світлочутливими зонами, n-ну світлочутливу зону багатоелементного лінійного електронно-оптичного приймача. 28.Пристрій за п. 27, який відрізняється тим, що електронно-оптичні приймачі виконані з можливістю повороту навколо осі, що перпендикулярна до площини, що визначена випромінюванням лазера індикатора положення. 29. Пристрій за будь-яким з пп. 1-28, який відрізняється тим, що кожен електронно-оптичний приймач вказівника для випромінювання лазера виконаний з можливістю створення сигналу з його світлочутливої зони під дією випромінювання лазера індикатора положення. 30. Пристрій за будь-яким з пп. 1, 17-19, який відрізняється тим, що засіб для управління і регулювання роботи приводу виконаний з можливістю вмикання/вимикання приводу засобу для прямолінійного переміщення рухомої ланки вздовж напрямної лінійного модуля або лінійного електродвигуна під дією сигналів, що створені пов'язаним з ним електронно-оптичним приймачем вказівника для випромінювання лазера. 31. Пристрій за будь-яким з пп. 1-30, який відрізняється тим, що принаймні один опорний чи направляючий стояк містить принаймні один додатковий утримувач, виконаний з можливістю рознімного або нерознімного приєднання до принаймні одного профілю його основи. 32. Пристрій за будь-яким з пп. 1-30, який відрізняється тим, що принаймні один опорний чи направляючий стояк містить принаймні один додатковий утримувач, виконаний з можливістю 5 53825 6 безперешкодного прямолінійного переміщення вздовж принаймні одного профілю його основи. 33. Пристрій за п. 32, який відрізняється тим, що додатковий утримувач містить принаймні одну каретку, що виконана з можливістю прямолінійного переміщення принаймні вздовж одного профілю основи опорного чи направляючого стояка. 34. Пристрій за будь-яким з пп. 31-33, який відрізняється тим, що додатковий утримувач складається з принаймні двох упорів, кожен з яких являє собою металеву пластину з наскрізним отвором, в який вставлено затискний гвинт. 35. Пристрій за будь-яким з пп. 1-34, який відрізняється тим, що кожен опорний чи направляючий стояк має засіб для захисту від забруднення будівельним розчином. 36. Пристрій за п. 35, який відрізняється тим, що засіб для захисту від забруднення будівельним розчином являє собою або гофрорукав, або Пподібний металевий профіль. 37. Пристрій за будь-яким з пп. 1-36, який відрізняється тим, що засіб для вирівнювання складається з принаймні одного робочого органу. 38. Пристрій за будь-яким з пп. 1-36, який відрізняється тим, що засіб для вирівнювання складається з принаймні одного робочого органу і з засобу для утримування робочого органу, що виконаний з можливістю утримування робочого органу і з можливістю його переміщення в повздовжньому і/або поперечному напрямках відносно принаймні двох опорних чи направляючих стояків засобу для утримування засобу для вирівнювання. 39. Пристрій за будь-яким з пп. 37, 38, який відрізняється тим, що робочий орган являє собою або правило, або ємність без дна, або ємність без лицьової стінки, бокові стінки якої містять нерухому і рухому частину, які поєднані між собою через пружний елемент. 40. Пристрій за будь-яким з пп. 37, 38, який відрізняється тим, що робочий орган складається з правила і з додаткового правила, яке приєднане до правила з можливістю повороту навколо осі, що паралельна його робочій поверхні. 41. Пристрій за п. 40, який відрізняється тим, що робочий орган містить засіб для повороту додаткового правила і/або утримувач додаткового правила. 42. Пристрій за будь-яким з пп. 37-41, який відрізняється тим, що робочий орган засобу для вирівнювання додатково містить або віброрейку, або вібродвигун. 43. Пристрій за будь-яким з пп. 38-42, який відрізняється тим, що засіб для утримування робочого органу складається з принаймні двох кареток, кожна з яких виконана з можливістю переміщення вздовж принаймні одного профілю основи опорного чи направляючого стояка та фіксації на ньому і з можливістю утримування робочого органу. 44. Пристрій за п. 43, який відрізняється тим, що кожна каретка містить виступаючу консоль і/або обмежувач руху. 45. Пристрій за п. 44, який відрізняється тим, що виступаюча консоль містить засіб для шарнірного з'єднання консолі з робочим органом і/або утримувач робочого органу на виступаючій консолі. 46. Пристрій за будь-яким з пп. 44, 45, який відрізняється тим, що виступаюча консоль виконана з можливістю переміщення вздовж каретки. 47. Пристрій за будь-яким з пп. 38-42, який відрізняється тим, що засіб для утримування робочого органу складається з принаймні двох кареток і з принаймні одного робочого профілю, що виконаний з можливістю переміщення вздовж принаймні двох кареток в напрямку, що співпадає з його повздовжньою віссю, при цьому кожна з кареток виконана з можливістю переміщення вздовж принаймні одного профілю основи опорного чи направляючого стояка та фіксації на ньому і з можливістю утримування робочого профілю. 48. Пристрій за п. 47, який відрізняється тим, що кожна з кареток містить засіб для утримування робочого профілю. 49. Пристрій за п. 48, який відрізняється тим, що засіб для утримування робочого профілю виконаний з можливістю часткового повороту навколо осі, що перпендикулярна повздовжній осі робочого профілю. 50. Пристрій за будь-яким з пп. 47-49, який відрізняється тим, що робочий профіль містить тримач робочого органу. 51. Пристрій за п. 50, який відрізняється тим, що тримач робочого органу виконаний з можливістю переміщення вздовж робочого профілю. 52. Пристрій за будь-яким з пп. 43-51, який відрізняється тим, що кожна каретка засобу для утримування робочого органу містить засіб для переміщення каретки. 53. Пристрій за п. 52, який відрізняється тим, що засіб для переміщення каретки містить привід, виконаний з можливістю або ручного керування, або керування засобом для управління і регулювання роботи приводу. Корисна модель відноситься до галузі будівництва промислових та цивільних споруд і може бути застосована для вирівнювання поверхні без використання направляючих маяків. Поняття «обробна поверхня» використане в значенні поверхня, над якою здійснюють певні дії щодо її вирівнювання. Поняття «чистова поверхня» використане в значенні поверхня, що створена після вирівнювання обробної поверхні. Поняття «опорна поверхня» використане в значенні поверхня, на яку опирається заявлений пристрій. Поняття «робоча поверхня засобу для утримування засобу для вирівнювання» використане в значенні поверхня засобу для утримування засобу для вирівнювання, на яку опирається з можливістю переміщення засіб для вирівнювання заявленого пристрою. Поняття «позиціонування робочої поверхні засобу для утримування засобу для вирівню 7 вання» використане в значенні встановлення робочої поверхні засобу для утримування засобу для вирівнювання, паралельно і на потрібній відстані до площини, що визначена випромінюванням лазера і до площини створюваної чистової поверхні. Відомий будівельний інструмент для вирівнювання вертикальної поверхні і розпірний вузол для нього (патент RU, 60108, 2007р.), що складається з двох направляючих рейок, що утримуються між протилежними опорними поверхнями розпірними вузлами, кожен з яких містить консоль, прикріплену до кінця направляючої рейки, і кулачковий механізм, прикріплений до консолі, з індикатора положення, що містить лазер, який встановлено між двома направляючими рейками, та вказівник для випромінювання лазера, що являє собою чотири вимірювальні шкали, кожна з яких прикріплена до кінця направляючої рейки перпендикулярно до її повздовжньої осі, при цьому лазер виконаний з можливістю проектування світлового променю на ідентичні поділки вимірювальних шкал, з засобу для вирівнювання, який містить робочий орган, виконаний в вигляді правила. Недоліками такого інструменту є його незручність і ненадійність із-за незручності монтажу направляючих рейок між протилежними опорними поверхнями, через незручність притискання направляючих рейок до протилежних опорних поверхонь розпірними вузлами запропонованої конструкції, через ненадійність утримування направляючих рейок між опорними поверхнями притисканням їх до них розпірними вузлами запропонованої конструкції, через можливість зміщення відпозиціонованої направляючої рейки при притисканні її до протилежних опорних поверхонь розпірними вузлами запропонованої конструкції. До недоліків такого інструменту можна віднести незручність позиціонування робочої поверхні направляючих рейок із-за необхідності візуального визначення і запам'ятовування робітником поділки вимірювальної шкали, із - за необхідності перестановки лазера індикатора положення для позиціонування робочої поверхні направляючих рейок після їх перестановки в інше місце, що викликає виникнення додаткових похибок і зниження якості вирівнювання поверхні, відсутність можливості механічного або автоматичного переміщення направляючих рейок при позиціонуванні їх робочої поверхні. До недоліків запропонованого інструменту для вирівнювання поверхні можна віднести також те, що не передбачена зміна довжини направляючих рейок, використання лише двох направляючих рейок вимагає їх перестановки і перестановки лазера при вирівнюванні поверхонь значних розмірів, що призводить до виникнення додаткових похибок і до зниження якості виконання роботи по вирівнюванню поверхні. До недоліків такого інструменту відноситься також те, що не передбачена можливість утримування засобу для вирівнювання на направляючих рейках з можливістю механічного або автоматичного його переміщення вздовж них. До недоліку такого інструменту відноситься також неможливість проведення вирівнювання поверхні, площина якої має кут нахилу 53825 8 до горизонту, який відрізняється від вертикального. Відомий будівельний інструмент для вирівнювання поверхні (патент RU, 59669, 2006р.), що складається з двох направляючих рейок, кожна з яких утримується на вертикальних частинах суміжних затискачів, кожен з яких встановлено з можливістю переміщення на опорі для встановлення на обробну поверхню, з індикатора положення, що містить лазер та вказівник для випромінювання лазера, що являє собою дві вимірювальні шкали, виконані на вертикальних частинах суміжних затискачів, з засобу для вирівнювання, що опирається на направляючі рейки з можливістю переміщення вздовж них і містить робочий орган, виконаний в вигляді правила та засіб для утримування робочого органу, виконаний в вигляді пересувної рейки, до якої приєднане правило. Недоліками такого інструменту є незручність позиціонування робочої поверхні направляючих рейок із-за необхідності візуального визначення і запам'ятовування робітником поділки вимірювальної шкали, на яку повинне потрапляти випромінювання лазера. До недоліків такого інструменту можна віднести також те, що після перестановки направляючих рейок в інше місце для позиціонування їх робочих поверхонь потрібно переставляти лазер, а це вимагає додаткових витрат часу та призводить до зменшення точності виконання вирівнювання поверхні. Недоліком такого інструменту є також те, що не передбачено механічне або автоматичне переміщення направляючої рейки при позиціонуванні її робочої поверхні. До недоліків такого інструменту відноситься також те, що не передбачена можливість утримування засобу для вирівнювання на направляючих рейках з можливістю механічного і/або автоматичного його переміщення вздовж них. До недоліку такого інструменту відноситься також неможливість проведення вирівнювання поверхні, площина якої має кут нахилу до горизонту, який відрізняється від горизонтального. В основу корисної моделі поставлено задачу розробити пристрій для вирівнювання поверхні, за допомогою якого швидко, точно, зручно вирівнюють поверхню, площина якої має будь-який потрібний кут нахилу до горизонту, без використання направляючих маяків. Поставлена задача вирішується тим, що пристрій для вирівнювання поверхні, відповідно до корисної моделі, складається з позиціонера і з засобу для вирівнювання, при цьому позиціонер складається з засобу для утримування засобу для вирівнювання, що містить або принаймні два розміщені на відстані опорні стояки, кожен з яких складається з основи змінної довжини, яка містить принаймні один профіль, принаймні один засіб для зміни довжини основи, поєднаний з принаймні одним її профілем, з принаймні одного пружного елементу, який поєднаний з основою з можливістю деформації під дією засобу для зміни довжини основи, причому принаймні один опорний стояк містить принаймні два засоби для лінійного переміщення, що поєднані з протилежними кінцями його основи і виконані з можливістю управління і 9 регулювання роботи їх приводу, або принаймні два розміщені на відстані направляючі стояки, що утримується встановленими на відстані суміжними засобами для лінійного переміщення, що виконані з можливістю утримування на опорній поверхні, причому принаймні один направляючий стояк утримується на принаймні двох засобах для лінійного переміщення, що виконані з можливістю управління і регулювання роботи їх приводу, з індикатора положення, який містить лазер, виконаний з можливістю визначення своїм випромінюванням площини під потрібним кутом до горизонту, та вказівник для випромінювання лазера, який являє собою або візирну лінію, що нанесена на бокову поверхню принаймні одного профілю основи опорного чи направляючого основи опорного чи направляючого стояка паралельно її робочій поверхні, і/або принаймні два електронно-оптичні приймачі, які встановлені на відстані на принаймні одному опорному чи направляючому стояку і/або засобах, що постійно пов'язані з ним, і/або на принаймні двох суміжних засобах для лінійного переміщення і/або на засобах, що пов'язані з ними, або на засобі для вирівнювання і/або на засобах, що пов'язані з ним, так, що їх візирі знаходяться на однаковій відстані і паралельні до робочої поверхні або основи опорного чи направляючого стояка, і/або суміжних засобів для лінійного переміщення, і/або засобу для вирівнювання, з принаймні двох засобів для управління і регулювання роботи приводу, кожен з яких поєднаний з відповідним засобом для лінійного переміщення і з відповідним електронно-оптичним приймачем вказівника для випромінювання лазера, засіб для вирівнювання опирається на засіб для утримування засобу для вирівнювання позиціонера з можливістю повздовжнього і/або поперечного переміщення в його площині. В окремих конкретних формах виконання пристрій для вирівнювання поверхні характеризується тим, що основа змінної довжини опорного стояка може складатися з одного профілю і з принаймні одного засобу для зміни довжини основи, який поєднаний з профілем і може являти собою змінний по довжині елемент, який може бути виконаний в вигляді або лінійного елементу, який містить направляючу, рухому ланку, засіб для прямолінійного переміщення рухомої ланки вздовж направляючої, який може мати або ручний привід, або механічний привід, або лінійного модуля, який містить направляючу, рухому ланку, засіб для прямолінійного переміщення рухомої ланки вздовж направляючої, який може мати або електромеханічний привід, або гідропривід, або пневмопривід, або лінійного електродвигуна. Або основа опорного стояка може складатися з принаймні двох профілів, що виконані з можливістю прямолінійного переміщення один відносно одного або за рахунок наявності прямолінійних напрямних з геометричним замиканням між їх спряженими частинами, або за рахунок наявності прямолінійних напрямних з геометричним замиканням між спряженими частинами кожного з профілів та частинами принаймні одного третього тіла (зовнішньої муфти, внутрішньої втулки, з'єднувальних болтів 53825 10 тощо), і з принаймні одного засобу для зміни довжини основи, який поєднаний з профілями основи, механізм якого або являє собою механічну передачу: або передачу гнучкими тілами, або фрикційну передачу, або зубчату передачу, або гвинтову передачу, або важільний механізм, з або ручним, або механічним, або електричним приводом, або засіб для зміни довжини основи може являти собою змінний по довжині елемент, що може бути виконаний в вигляді або лінійного елементу, який містить направляючу, рухому ланку, засіб для прямолінійного переміщення рухомої ланки вздовж направляючої, який може мати або ручний, або механічний привід, або лінійного модуля, який містить направляючу, рухому ланку, засіб для прямолінійного переміщення рухомої ланки вздовж направляючої, який може мати або електромеханічний привід, або гідропривід, або пневмопривід, або лінійного електродвигуна, при цьому основа може містити ще принаймні один засіб для зміни довжини основи, який поєднаний з одним з її профілів і виконаний в вигляді змінного по довжині елементу. Засіб для зміни довжини основи може містити засіб для утримування, виконаний з можливістю кріплення або в певному, або в будь-якому місці до принаймні одного профілю основи. Привід засобу для зміни довжини основи може бути виконаний з можливістю здійснення або ручного керування, або керування засобом для управління і регулювання роботи приводу. Складові елементи засобу для зміни довжини основи можуть бути розміщені або зовні і/або всередині принаймні одного профілю основи опорного стояка. Основа опорного стояка може місити принаймні один торцевий елемент, виконаний з пружного матеріалу, який має високий коефіцієнт тертя з опорною поверхнею. Пружний елемент опорного стояка може бути виконаний в вигляді або принаймні однієї пружини і/або принаймні однієї пластини з пружного матеріалу, і/або торцевих елементів, або в вигляді заповненого газом циліндра з поршнем. Пружний елемент може бути поєднаний або з принаймні одним профілем основи і/або з засобом для зміни довжини основи, або з засобом для лінійного переміщення. Основа направляючого стояка засобу для утримування засобу для вирівнювання позиціонера може складатися з принаймні одного профілю. В випадку, коли основа направляючого стояка складається з щонайменше двох направляючих профілів, вони можуть бути виконані з можливістю рознімного з'єднання і/або телескопічного розсування між собою. Додатково змінювати довжину основи опорного чи направляючого стояка можна принаймні одним додатковим профілем, який виконано з можливістю рознімного з'єднання і/або телескопічного розсування з принаймні одним її профілем. Профілі, що входять до складу основи опорного чи направляючого стояка, можуть бути виконані з різних матеріалів, мати різну форму і/або розміри поперечного перерізу, при цьому їх жорсткість по 11 винна бути такою, щоб абсолютні значення пружних деформацій, що виникають в них під час навантажень, були менші заданих допустимих допусків на виконання вирівнювання поверхні. Засіб для лінійного переміщення опорного стояка може бути виконаний в вигляді або лінійного модуля, який складається з направляючої, з рухомої ланки, з засобу для прямолінійного переміщення рухомої ланки вздовж направляючої, механізм якого може мати або електромеханічний привід, або гідропривід, або пневмопривід, і/або в вигляді лінійного електродвигуна, що містить направляючу, рухому ланку, засіб для прямолінійного переміщення рухомої ланки вздовж направляючої, який має електромагнітний привід. Засіб для лінійного переміщення опорного стояка може складатися або з двох лінійних модулів або з двох лінійних електродвигунів, направляючі яких встановлено перпендикулярно одна до одної, при цьому направляючу або рухому ланку одного з них виконано з можливістю приєднання до основи опорного чи направляючого стояка, а до його рухомої ланки (направляючої) приєднано направляючу (рухому ланку) другого. Засіб для лінійного переміщення направляючого стояка може бути виконаний в вигляді або гвинтової пари, і/або лінійної напрямної, що складається з направляючої, з рухомої ланки, що виконана з можливістю прямолінійного переміщення вздовж направляючої під дією мускульної сили оператора, з обмежувача руху рухомої ланки, і/або лінійного елементу, який містить направляючу, рухому ланку, засіб для прямолінійного переміщення рухомої ланки вздовж направляючої, механізм якого може мати або ручний, або механічний привід, і/або лінійного модуля, який складається з направляючої, з рухомої ланки, з засобу для прямолінійного переміщення рухомої ланки вздовж направляючої, механізм якого може мати або електромеханічний привід, або гідропривід, або пневмопривід, і/або в вигляді лінійного електродвигуна, що містить направляючу, рухому ланку, засіб для прямолінійного переміщення рухомої ланки вздовж направляючої, який має електромагнітний привід. Лінійний модуль і лінійний електродвигун виконанні з можливістю управління і регулювання роботи приводу засобу для прямолінійного переміщення рухомої ланки вздовж направляючої. Засіб для лінійного переміщення може містити торцевий елемент, що виконаний з пружного матеріалу, який має високий коефіцієнт тертя з опорною поверхнею. Складові елементи засобу для лінійного переміщення можуть бути розміщені або зовні на профілю основи і/або всередині пустотілого профілю основи опорного або направляючого стояка, або на засобі для зміни довжини основи опорного стояка. Засіб для лінійного переміщенняможе бути виконаний з можливістю утримування на нерухомій опорі або упиранням на неї, або жорстким з'єднанням з нею, або рознімним з'єднанням з нею, при цьому він може містити засіб для приєднання до нерухомої опори, або він може містити 53825 12 засіб для утримування на нерухомій опорі, наприклад, упор. Засіб для приєднання до нерухомої опори може являти собою струбцину, що містить металеву пластину з виконаними на ній принаймні одним наскрізним отвором з різзю в який вгвинчено затискний гвинт, і принаймні одним наскрізним отвором для зачеплення зубців Г-подібної деталі, що виконана з можливістю переміщення відносно металевої пластини. Індикатор положення позиціонера може містити або лінійний лазер, або ротаційний лазер. Лазер індикатора положення може бути саморегульованим. Вказівник для випромінювання лазера може бути виконаний в вигляді або візирної лінії, що нанесена на бокову поверхню принаймні одного профілю основи опорного чи направляючого стояка паралельно її робочій поверхні і/або принаймні двох електронно-оптичних приймачів, кожен з яких має візир, що являє собою або один з країв світлочутливої зони, якщо електронно-оптичний приймач має лише одну світлочутливу зону, або візирну лінію, що виконана між двома його світлочутливими зонами, або n-ну світлочутливу зону багатоелементного лінійного електроннооптичного приймача. Електронно-оптичні приймачі можуть бути виконані з можливістю повороту навколо осі, що перпендикулярна до площини, що визначена випромінюванням лазера індикатора положення. Кожен електронно-оптичний приймач виконаний з можливістю створення сигналу з його світлочутливої зони під дією випромінювання лазера індикатора положення. Кожен засіб для управління і регулювання роботи приводу виконаний з можливістю вмикання/вимикання приводу засобу для прямолінійного переміщення рухомої ланки вздовж направляючої засобу для лінійного переміщення під дією сигналів, що створені пов'язаним з ним електроннооптичним приймачем вказівника для випромінювання лазера. Принаймні один опорний чи направляючий стояк може містити принаймні один додатковий утримувач, виконаний з можливістю рознімного або нерознімного приєднання до принаймні одного профілю його основи, або з можливістю безперешкодного прямолінійного переміщення вздовж принаймні одного профілю його основи, при цьому що додатковий утримувач може містити принаймні одну каретку, що виконана з можливістю прямолінійного переміщення принаймні вздовж одного профілю основи опорного чи направляючого стояка і фіксації на ньому. Додатковий утримувач може складатися з принаймні двох упорів, кожен з являє собою металеву пластину з наскрізним отвором, в який вставлено затискний гвинт. Кожен опорний чи направляючий стояк може мати засіб для захисту від забруднення будівельним розчином, який може бути виконаний в вигляді або гофрорукава, або П-подібного металевого профілю. Засіб для вирівнювання може складатися або з принаймні одного робочого органу, або з принаймні одного робочого органу і з засобу для 13 утримування робочого органу, що виконаний з можливістю утримування робочого органу і з можливістю його переміщення в повздовжньому і/або перченому напрямках відносно принаймні двох опорних чи направляючих стояків. Робочий орган може являти собою або правило, або ємність без дна, або ємність без лицьової стінки, бокові стінки якої містять нерухому і рухому частину, які поєднані між собою через пружний елемент, при цьому її нижня стінка може містити плоску частину для розрівнювання будівельного розчину. Або робочий орган може складатися з правила і з додаткового правила, яке приєднане до правила з можливістю повороту навколо осі, що паралельна його робочій поверхні, при цьому такий робочий орган може містити засіб для повороту додаткового правила і/або утримувач додаткового правила під потрібним кутом до правила. Робочий орган може додатково містити віброрейку і/або вібродвигун. Засіб для утримування робочого органу може бути виконаний в вигляді принаймні двох кареток, кожна з яких виконана з можливістю переміщення вздовж принаймні одного профілю основи опорного чи направляючого стояка і фіксації на ньому і з можливістю утримування робочого органу. Кожна з кареток може мати виступаючу консоль і/або обмежувач руху для утримування робочого органу. Виступаюча консоль може містити засіб для шарнірного з'єднання консолі з робочим органом і/або утримувач робочого органу на виступаючій консолі для утримування робочого органу під потрібним кутом до виступаючої консолі. Виступаюча консоль може бути виконана з можливістю переміщення вздовж каретки. Або засіб для утримування робочого органу може складатися з принаймні двох кареток і з принаймні одного робочого профілю, що виконаний з можливістю переміщення вдовж принаймні двох кареток в напрямку, що співпадає з його повздовжньою віссю, при цьому каретки виконані з можливістю утримування робочого профілю або містять засіб для утримування робочого профілю. Або засіб для утримування робочого органу може складатися з принаймні двох кареток і з принаймні одного робочого профілю, що виконаний з можливістю переміщення вдовж принаймні двох кареток в напрямку, що співпадає з його повздовжньою віссю, при цьому каретки виконані з можливістю утримування робочого профілю або містять засіб для утримування робочого профілю, що може бути виконаний з можливістю часткового повороту навколо осі, що перпендикулярна повздовжній осі робочого профілю, робочий профіль може місти тримач робочого органу, який може бути виконаний з можливістю переміщення вздовж нього. Каретки засобу для утримування робочого органу можуть містити засіб для переміщення каретки, який може мати привід, виконаний з можливістю або ручного керування, або керування засобом для управління і регулювання роботи приводу. Випромінювання лазера індикатора положення визначає площину на потрібній відстані і паралельно до площини створюваної чистової поверхні. Робочу поверхню основи опорних чи 53825 14 направляючих стояків засобу для утримування засобу для вирівнювання позиціонера встановлюють в одній площині, що паралельна і знаходиться на потрібній відстані до площини створюваної чистової поверхні, що досягається встановленням робочої поверхні основи опорних чи направляючих стояків в одній площині, що паралельна і знаходиться на потрібній відстані до площини, що визначена випромінюванням лазера індикатора положення. Встановлюють засіб для вирівнювання на робочу поверхню засобу для утримування засобу для вирівнювання так, що робоча поверхня його робочого органу лежить в площині, яка паралельна і знаходиться на потрібній відстані до площини його робочої поверхні, а, значить, і до площини створюваної чистової поверхні. При переміщенні робочого органу засобу для вирівнювання в повздовжньому і/або поперечному напрямку відносно площини засобу для утримування засобу для вирівнювання позиціонера мають можливість точно, швидко, зручно вирівнювати поверхню. Виконання засобу для утримування засобу для вирівнювання позиціонера в вигляді принаймні двох опорних стояків, кожен з яких має основу змінної довжини і пружний елемент, що виконаний з можливістю деформації під дією засобу для зміни довжини основи, забезпечує швидке і зручне встановлення пристрою між протилежними опорними поверхнями, його надійне утримування між ними Наявність засобів для лінійного переміщення, кожен з яких поєднаний з кінцем основи опорного стояка, обумовлює можливість переміщення в потрібному напрямну і на потрібну відстань кінця основи опорного стояка відносно опорної поверхні, на яку опирається вже встановлений між протилежними опорними поверхнями опорний стояк, що дозволяє змінювати кут нахилу до горизонту основи опорного стояка, змінювати відстань від робочої поверхні основи опорного стояка до заданої площини, що дозволяє ще більш точно, швидко, зручно позиціонувати робочу поверхню основи опорного стояка, а значить забезпечити ще більшу точність, швидкість, зручність позиціонування робочої поверхні засобу для вирівнювання. Автоматичне позиціонування робочої поверхні основи опорних чи направляючих стояків забезпечене виконанням засобів для лінійного переміщення з можливістю управління і регулювання роботи приводу засобу для прямолінійного переміщення рухомої ланки вздовж направляючої, виконанням електронно-оптичних приймачів вказівника для випромінювання лазера з можливістю створення з сигналу з їх світлочутливої зони під дією випромінювання лазера індикатора положення, виконанням засобів для управління і регулювання роботи приводу з можливістю вмикання/вимикання приводу засобу для прямолінійного переміщення рухомої ланки вздовж направляючої відповідного засобу для лінійного переміщення під дією сигналів з відповідного електронно-оптичного приймача вказівника для випромінювання лазера, що дозволяє автоматичним переміщенням рухомих ланок засобів для лінійного переміщення в потрібному напрямку і на потрібну відстань встановлювати ро 15 бочу поверхню основи опорного чи направляючого стояка паралельно і на потрібній відстані до площини, що визначена випромінюванням лазера індикатора положення, при потраплянні візирів вказівника для випромінювання лазера в цю площину. Ще більшу зручність позиціонування робочої поверхні основи опорного чи направляючого стояка забезпечено виконанням лазера індикатора положення з можливістю визначення своїм випромінюванням площини значних розмірів, що дозволяє виконувати її позиціонування в будь-якому місці в межах цієї площини; виконанням вказівника для випромінювання лазера, що містить електронно-оптичні приймачі, що дозволяє проводити її позиціонування незалежно від степені освітлення робочої зони; виконанням електронно-оптичних приймачів з можливістю повороту навколо осі, що перпендикулярна до площини, що визначена випромінюванням лазера, що дозволяє проводити її позиціонування в різних місцях в межах визначеної випромінюванням лазера площини без перестановки самого лазера. Виконання лазера індикатора положення з можливістю визначення своїм випромінюванням площини під будь-яким потрібним кутом до горизонту дозволяє встановлювати робочу поверхню основи опорного чи направляючого стояка під цим же кутом, що забезпечує вирівнювання поверхні, що має будь-який кут нахилу до горизонту. Виконання робочого органу засобу для вирівнювання в вигляді ємності для прийому будівельного розчину забезпечує одночасність нанесення і розрівнювати будівельного розчину. Крім того, виконання засобу для вирівнювання, робочий орган якого складається з правила і з додаткового правила, яке приєднане до правила з можливістю повороту навколо осі, що паралельна робочій поверхні правила, або виконання засобу для утримування робочого органу, що містить виступаючу консоль і засіб для шарнірного з'єднання консолі з правилом, дозволяє будівельний розчин, що збирається або на додатковому правилі, або на правилі під час вирівнювання обробної поверхні, використовувати для заповнення місць обробної поверхні, що не повністю заповнені будівельним розчином, що забезпечує більшу ефективність пристрою. Виконання засобу для утримування робочого органу з можливістю переміщення робочого профілю вздовж принаймні двох кареток, що виконані з можливістю переміщення вздовж принаймні одного профілю основи опорних чи направляючих стояків, дозволяє переміщувати робочий орган в повздовжньому і/або поперечному напрямку в площині засобу для утримування засобу для вирівнювання позиціонера, що забезпечує його переміщення по будь-якій потрібній траєкторії. Виконання кареток засобу для утримування робочого органу з можливістю переміщення під дією засобу для переміщення каретки забезпечує можливість механізації і автоматизації засобу для вирівнювання. Виконання опорних чи направляючих стояків з можливістю зміни довжини, виконання засобу для утримування робочого органу, що містить робочий профіль, виконаний з можливістю переміщення вздовж принаймні двох кареток цьо 53825 16 го засобу, виконання позиціонера, до складу засобу для утримування засобу для вирівнювання якого входить потрібна кількість опорних чи направляючих стояків, уможливлює виконання вирівнювання різних за площею поверхонь одним пристроєм для вирівнювання поверхні. Наявність в пристрої різних засобів для вирівнювання дозволяє виконувати вирівнювання поверхні різними за фізичними властивостями матеріалами, що забезпечує універсальність запропонованого пристрою для вирівнювання поверхні. Суть корисної моделі пояснюється кресленням, де на Фіг.1 показано схематичне зображення пристрою для вирівнювання поверхні в конкретній формі виконання; на Фіг.2 - розріз А - А з Фіг.1; на Фіг.3 - розріз Б - Б з Фіг.1; на Фіг.4 - розріз В - В з Фіг.1; на Фіг.5 - схематичне зображення пристрою для вирівнювання поверхні в конкретній формі виконання, вигляд зверху; на Фіг.6 - розріз А - А з Фіг.5; на Фіг.7 - вигляд Б з Фіг.5; на Фіг.8 - вигляд В з Фіг.5; на Фіг.9 - зальний вигляд засобу для утримування робочого органу засобу для вирівнювання в конкретній формі виконання; на Фіг.10 - розріз АА з Фіг.9. Креслення, що пояснюють корисну модель, а також приклади конкретного виконання пристрою ніяким чином не обмежують обсяг домагань, викладених в формулі, а тільки пояснюють суть корисної моделі. Пристрій для вирівнювання поверхні в конкретній формі виконання складається з таких елементів. З позиціонера, який складається з засобу для утримування засобу для вирівнювання, що містить два опорні стояки 1 і 2, кожен з яких виконаний з можливістю утримування між протилежними опорними поверхнями і складається з основи змінної довжини, яка містить профіль 3, внутрішній профіль 4, що вкладений в профіль 3 з можливістю телескопічного розсування, додатковий профіль 5, прикріплений до профілю 3 рознімним з'єднанням (на Фіг. не показано), засіб для зміни довжини основи (на Фіг. не показано), який розміщено всередині профілю 3 основи, при цьому основа опорного стояка має робочу поверхню 6, з пружного елементу (на Фіг. не показано), який поєднаний основою, при цьому опорний стояк 1 містить торцеві елементи (на Фіг. не показано), виконані з пружного матеріалу, що має високий коефіцієнт тертя з опорною поверхнею, прикріплені до відповідного кінця внутрішнього профілю 4 і додаткового профілю 5 його основи, опорний стояк 2 додатково містить два засоби для лінійного переміщення, кожен з яких має рухому ланку 7, що прикріплена відповідно до одного з кінців додаткового профілю 5 і внутрішнього профілю 4 основи опорного стояка 2, направляючу 8, до якої прикріплено торцевий елемент (на Фіг. не показано), виконаний з пружного матеріалу, що має високий коефіцієнт тертя з опорною поверхнею, засіб для прямолінійного переміщення рухомої ланки вздовж направляючої (на Фіг. не показано), який має привід (на Фіг. не показано); з індикатора положення, що складається з лазера (на Фіг. не показано), що виконаний з можливістю визначення своїм випромінюванням 9 площини під потрібним кутом до горизонту, з вказівника для випроміню 17 вання лазера, що являє собою два електроннооптичні приймачі 10, кожен з яких має дві світлочутливі зони 11, між якими виконано візир - візирну лінію 12, і встановлений поблизу одного з кінців додаткового профілю 5 основи опорного стояка 2, так, що їх візирні лінії 12 знаходяться на однаковій відстані і паралельні до робочої поверхні 6 основи опорного стояка 2, при цьому кожен електроннооптичний приймач 10 виконаний з можливістю створення сигналу з його світлочутливої зони 11 під дією випромінювання 9 лазера індикатора положення; з двох засобів для управління і регулювання роботи приводу 13, кожен з яких поєднаний з від повідним засобом для лінійного переміщення і з відповідним електронно-оптичним приймачем 10 вказівника для випромінювання лазера. З засобу для вирівнювання, що складається з робочого органу, який являє собою ємність без лицьової стінки, яка містить задню стінку 14, дві бокові стінки, що складаються з нерухомої частини 15 і з рухомої частини 16, які з'єднані між собою пружним елементом, який виконаний в вигляді пружини 17, нижню стінку 18, яка має плоску частину 19, поверхня 20 якої є робочою поверхнею робочого органу, засіб для рівномірного розподілу будівельного розчину (на Фіг. не показано), при цьому задня стінка 14 ємності має засіб для приєднання шлангу 21 засобу для подачі будівельного розчину (на Фіг. не показано); з засобу для утримування робочого органу, що містить дві каретки 22, кожна з яких виконана з можливістю переміщення вздовж додаткового профілю 5 основи опорних стояків 1 і 2 та фіксації на ньому фіксатором 23, і має виступаю консоль 24 Г-подібної форми, раму 25, що виконана з двох профілів, які з'єднані між собою перемичками, і утримується на виступаючих консолях 24 кареток 22. Ємність приєднана задньою стінкою 14 до рами 25 засобу для утримування робочого органу. Пристрій використовують так. Лазер індикатора положення встановлюють в визначеному місці на опорну поверхню 26 і регулюють його так, що його випромінювання 9 визначає площину на потрібній відстані паралельно створюваній чистовій поверхні 27. Встановлюють опорні стояки 1 і 2 між протилежними опорними поверхнями 26 і 28 вздовж обробної поверхні 29 так, щоб робоча поверхня 6 їх основ лежала в одній площині, яка паралельна і знаходиться на потрібній відстані від площини створюваної чистової поверхні 27, що досягається позиціонуванням робочої поверхні 6 основи кожного опорного стояка 1 і 2 відносно площини, що визначена випромінюванням 9 лазера індикатора положення. Для цього опорний стояк 2, який містить засоби для лінійного переміщення і на якому розміщений вказівник для випромінювання лазера індикатора положення, встановлюють в потрібному місці між опорними поверхнями 26 і 28 і орієнтують його так, щоб світлочутливі зони 11 електронно-оптичних приймачів 10 потрапляли в площину, що визначена випромінюванням 9 лазера. За допомогою засобу для зміни довжини основи змінюють довжину його основи до тих пір, поки його довжина не стане рівною відстані між протилежними опорними поверхнями 26 і 53825 18 28, при цьому торцеві елементи, прикріплені до напрямних 8 засобів для лінійного переміщення почнуть контактувати з ними. При подальшій роботі на протязі визначеного часу засобу для зміни довжини основи почне деформуватися пружний елемент опорного стояка 2, сила пружності якого надійно утримуватиме опорний стояк 2 між протилежними опорними поверхнями 26 і 28. Вмикають засоби для управління і регулювання роботи приводу 13, які під дією сигналів, що виникли з світлочутливих зон 11 електронно-оптичних приймачів 10, вмикають приводи відповідних засобів для прямолінійного переміщення рухомої ланки вздовж направляючої засобів для лінійного переміщення, при цьому їх рухомі ланки 7 переміщуються вздовж їх направляючих 8 в таких напрямках, щоб візирні лінії 12 електронно-оптичних приймачів 10 потрапили в площину, визначену випромінюванням 9 лазера. В момент потрапляння візирної лінії 12 в цю площину, сигнал з електронно-оптичного приймача 10 змінюється, що призводить до вимикання приводу відповідного засобу для прямолінійного переміщення рухомої ланки вздовж направляючої, рухома ланка 7 засобу для лінійного переміщення припиняє свій рух. Основу опорного стояка 1 притискають до основи опорного стояка 2 так, щоб їх робочі поверхні 6 лежали в одній площині і на однаковій відстані до площини, що визначена випромінюванням 9 лазера індикатора положення, і встановлюють його між протилежними опорними поверхнями 26 і 28, приводячи в дію на протязі визначеного часу його засіб для зміни довжини основи. Після цього опорний стояк 2 демонтують і встановлюють між опорними поверхнями 26 і 28 на потрібній відстані від опорного стояка 1 так, як описано вище. На виступаючі консолі 24 кареток 22 встановлюють раму 25. Будівельний розчин 30 подають в ємність і вмикають засіб для рівномірного розподілу будівельного розчину всередині неї. При переміщенні кареток 22 вздовж додаткових профілів 5 основи опорних стояків 1 і 2 будівельний розчин 30 з ємності потрапляє на обробну поверхню 29 і розрівнюється плоскою частиною 19 нижньої стінки 18 ємності, при цьому її робоча поверхня 20, що рухається в площині, яка паралельна і знаходиться на потрібній відстані до площини, в якій лежить робоча поверхня 6 основ опорних стояків 1 і 2, створює чистову поверхню 27. В наведеній конкретній формі виконання пристрою для вирівнювання поверхні профілі, що входять до складу основи опорних стояків, можуть бути виконані з різних матеріалів, мати різну форму і/або розміри поперечного перерізу, при цьому їх жорсткість повинна бути така, щоб абсолютні значення пружних деформацій, що виникають в них під час виконання роботи по вирівнюванню поверхні, були менші заданих допустимих похибок на її виконання. Засіб для зміни довжини основи опорного стояка може бути виконаний або в вигляді механічної передачі, або в вигляді змінного по довжині елементу: або лінійного елементу, або лінійного модуля, який містить направляючу, або лінійного електродвигуна. Пружний елемент опорного стоя 19 ка може бути виконаний в вигляді або принаймні однієї пружини і/ або принаймні однієї пластини з пружного матеріалу, і/або торцевих елементів, або в вигляді заповненого газом циліндра з поршнем. Пружний елемент може бути розміщений або між профілями основи опорного стояка, і/ або між одним з її профілів і засобом для зміни довжини основи, і/або на засобах для лінійного переміщення. Засобом для лінійного переміщення може бути або лінійний модуль, або лінійний електродвигун. Індикатор положення може містити або лінійний лазер, або ротаційний лазер, при цьому лазер індикатора положення може бути саморегульованим. Електронно-оптичні приймачі вказівника для випромінювання лазера можуть бути виконані з можливістю повороту навколо осі, що перпендикулярна площині, що визначена випромінюванням лазера. Засіб для вирівнювання може містити робочий орган, виконаний в вигляді або правила, або ємності без дна. Або робочий орган може складатися з правила і з додаткового правила, яке приєднане до правила з можливістю повороту навколо осі, що паралельна робочій поверхні правила, при цьому такий робочий орган може містити засіб для повороту додаткового правила і/або утримувач додаткового правила під потрібним кутом до правила. Робочий орган може додатково містити віброрейку і/або вібродвигун. Каретки засобу для утримування робочого органу можуть містити засіб для переміщення каретки, привід якого може бути виконаний з можливістю або ручного керування, або керування засобом для управління і регулювання роботи приводу. В випадку вирівнювання поверхні значних розмірів пристрій для вирівнювання може містити потрібну кількість опорних стояків, встановлених вздовж всієї обробної поверхні між протилежними опорними поверхнями на потрібній відстані один від одного. Або пристрій для вирівнювання поверхні в конкретній формі виконання складається з таких елементів. З позиціонера, який складається з засобу для утримування засобу для вирівнювання, що містить два направляючі стояки 31 і 32, що мають робочу поверхню 33, причому направляючий стояк 32 містить додаткові утримувачі - пластини 34, виконані з можливістю повороту. Направляючий стояк 31 утримується на двох суміжних засобах для лінійного переміщення, кожен з яких являє собою лінійну напрямну, що містить направляючу 35, яка має отвір з різзю (на Фіг. не показано), рухому ланку 36, обмежувач руху рухомої ланки, що виконаний в вигляді фіксатора 37, який вгвинчено в отвір з різзю направляючої 35, засіб для утримування на нерухомій опорі, що являє собою упор 38, прикріплений до рухомої ланки 36. Направляючий стояк 32 утримується на двох суміжних засобах для лінійного переміщення, що виконані в вигляді або лінійного модуля, або лінійного електродвигуна, кожен з яких має направляючу 39, рухому ланку 40, засіб для прямолінійного переміщення рухомої ланки вдовж направляючої (на Фіг. не показано), засіб для утримування на нерухомій опорі, що являє собою упор 41, прикріпле 53825 20 ний до рухомої ланки 40; з індикатора положення, що містить лазер (на Фіг. не показано), виконаний з можливістю визначення своїм випромінюванням 42 площини під потрібним кутом до горизонту, та вказівник для випромінювання лазера, що містить два електронно-оптичні приймачі 43, кожен з яких має дві світлочутливі зони 44, візир - візирну лінію 45, що розміщена між двома світлочутливими зонами 44, і прикріплений направляючої 39 відповідного засобу для лінійного переміщення з можливістю повороту навколо осі, що перпендикулярна площині, визначеній випромінюванням 42 лазера індикатора положення, при цьому їх візирні лінії 45 знаходяться на однаковій відстані і паралельні до робочої поверхні 33 основи направляючого стояка 32. З двох засобів для управління і регулювання роботи приводу (на Фіг. не показано), кожен з яких поєднаний з відповідним засобом для лінійного переміщення і з відповідним електронно-оптичним приймачем 43 вказівника для випромінювання лазера. З засобу для вирівнювання, який містить робочий орган, виконаний в вигляді ємності без дна 46, і засіб для утримування робочого органу, що складається з двох рейок - утримувачів 47, до яких приєднано ємність без дна 46, задня стінка 48 якої виконує роль правила. Пристрій використовують так. Лазер індикатора положення встановлюють в потрібному місці на обробну поверхню 49 і регулюють так, що його випромінювання 42 визначає площину паралельно і на потрібній відстані до площини створюваної чистової поверхні 50. Встановлюють робочу поверхню 33 основи направляючих стояків 31 і 32 в площині, що паралельна і знаходиться на потрібній відстані до площини створюваної чистової поверхні 50, що досягається позиціонуванням робочої поверхні 33 основи направляючих стояків 31 і 32 відносно площини, що визначена випромінюванням 42 лазера індикатора положення. Для цього направляючий стояк 32 встановлюють в потрібному місці на обробну поверхню 49 так, щоб випромінювання 42 потрапляло на світлочутливі зони 44 обох електронно-оптичних приймачів 43. Вмикають засоби для управління і регулювання роботи приводу, які під дією сигналів, що виникли з світлочутливих зон 44 електронно-оптичних приймачів 43, вмикають приводи відповідних засобів для прямолінійного переміщення рухомої ланки вздовж направляючої засобів для лінійного переміщення, при цьому їх рухомі ланки 40 переміщуються вздовж їх направляючих 39 в таких напрямках, щоб візирні лінії 45 електроннооптичних приймачів 43 потрапили в площину, визначену випромінюванням 42 лазера. В момент потрапляння візирної лінії 45 в цю площину, сигнал з електронно-оптичного приймача 43 змінюється, що призводить до вимикання приводу відповідного засобу для прямолінійного переміщення рухомої ланки вздовж направляючої, рухома ланка 40 засобу для лінійного переміщення припиняє свій рух. На додаткові утримувачі - пластини 34 встановлюють направляючий стояк 31 так, щоб робоча поверхня 33 його основи лежала в одній площині з робочою поверхнею 33 направляючого стояка 32, відпускають фіксатори 37, переміщують 21 рухомі ланки 36 до контакту упорів 38 з обробною поверхнею 49, це положення рухомої ланки 36 відносно направляючої 35 фіксують фіксатором 37. Після цього направляючий стояк 32 встановлюють на обробній поверхні 49 на потрібній відстані від направляючого стояка 31 і позиціонують робочу поверхню 33 його основи так, як описано вище. На робочу поверхню 33 основи направляючих стояків 31 і 32 встановлюють рейки - утримувачі 47, до яких прикріплено ємність без дна 46, в яку подають будівельний розчин 51. При переміщенні рейок - утримувачів 47 вздовж направляючих стояків 31 і 32 будівельний розчин 51 з ємності 46 потрапляє на обробну поверхню 49, який розрівнюють задньою стінкою 48 ємності 46, що виконує роль правила, при цьому створюють площину чистової поверхні 50. В наведеній конкретній формі виконання пристрою для вирівнювання поверхні кожен з направляючих стояків може складатися щонайменше з двох профілів, виконаних з можливістю рознімного з'єднання і/або телескопічного розсування між собою. Лазер індикатора положення являє собою або лінійний лазер, або ротаційний лазер, при цьому лазер індикатора положення може бути саморегульованим. Кожен електронно-оптичний приймач вказівника для випромінювання лазера може бути виконаний з можливістю повороту навколо осі, що перпендикулярна площині, що ви 53825 22 значена випромінюванням лазера індикатора положення. Робочим органом засобу для вирівнювання може бути правило і/або віброрейка. В випадку вирівнювання обробної поверхні значних розмірів пристрій для вирівнювання може містити потрібну кількість направляючих стояків, встановлених вздовж всієї обробної поверхні на потрібній відстані один від одного. Засіб для утримування робочого органу засобу для вирівнювання в окремій можливій формі виконання може складатися з принаймні двох кареток 52, кожна з яких виконана з можливістю переміщення вздовж принаймні одного профілю 53 основи опорного чи направляючого стояка і з можливістю фіксації на ньому гвинтовим фіксатором 54 і містить засіб для утримування робочого профілю 55, виконаний з можливістю часткового повороту навколо осі 56 за рахунок наявності щілин 57 між спряженими його частинами і частинами каретки 52, з робочого профілю 58, що утримується з можливістю повздовжнього переміщення на засобі для утримування робочого профілю 55 за рахунок наявності напрямної з геометричним замиканням між їх спряженими частинами, з тримача робочого органу 59, що розміщений на робочому профілі 58, при цьому робочий профіль 58 і тримач робочого органу 59 мають напрямну з геометричним замиканням між їх спряженими частинами. 23 53825 24 25 53825 26 27 Комп’ютерна верстка O. Рябко 53825 Підписне 28 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
