Телескопічна всмоктувальна труба

1. Телескопічна всмоктувальна труба з зовнішньою трубою, внутрішньою трубою, яка має аксіально направлену фіксаторну планку, з принаймні одним стопорним елементом, що має стопорні поверхні і може рухатися вздовж центральної поздовжньої осі всмоктувальної труби та періодично входить в зачеплення з фіксуючими канавками фіксаторної планки, які мають зустрічні стопорні поверхні, які розташовані на зовнішній трубі таким чином, що вона перекриває внапуск внутрішню трубу, манжетою разом з коробкою, в якій розміщені стопорний елемент, пружина для утримування зафіксованого положення та пусковий пристрій для стопорного елемента, яка відрізняється тим, що пусковий пристрій виконано у вигляді безпосередньо діючого на стопорний елемент (18, 49, 62) тіла обертання (22, 51, 66), і що зафіксоване положення тіла обертання (22, 51, 66) забезпечується пружиною (23, 57, 71).

2. Телескопічна всмоктувальна труба за п. 1, яка відрізняється тим, що тіло обертання виконане у вигляді пуско-блокувального балансира (22), який своїми кулісоподібними осьовими виступами (30) опирається на розташовані на коробці (21) куліси (25) з можливістю повороту та ковзання.

3. Телескопічна всмоктувальна труба за п. 1 або 2, яка відрізняється тим, що пуско-блокувальний балансир (22) для зафіксованого стану має фіксуючу поверхню, яка навантажує стопорний елемент (18), а для розфіксованого стану має поверхню ковзання (36), яка взаємодіє з похилою поверхнею (38) стопорного елемента (18).

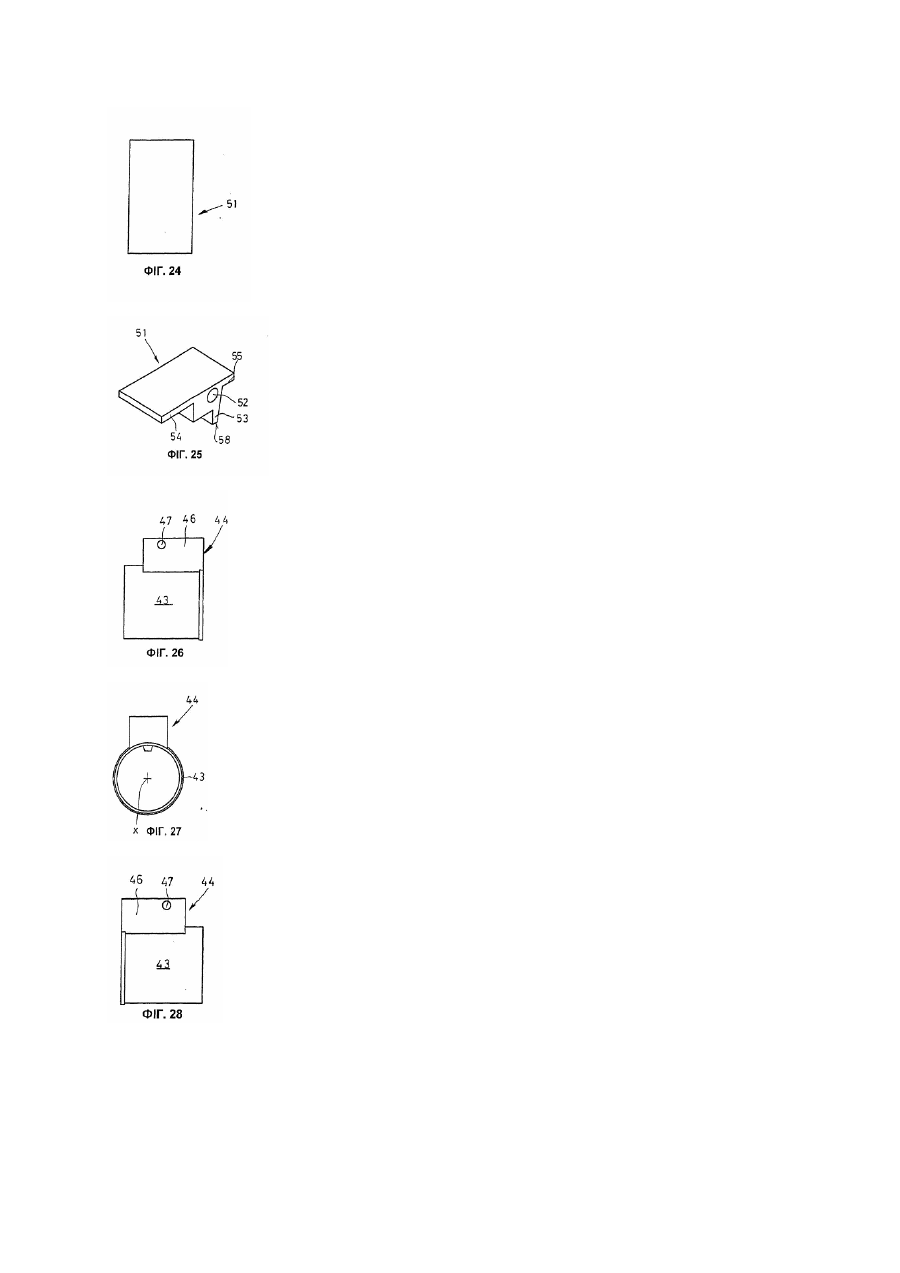

4. Телескопічна всмоктувальна труба за одним із попередніх пунктів, яка відрізняється тим, що стопорний елемент (49, 62) розташований на манжеті (43, 60) з можливістю повороту.

5. Телескопічна всмоктувальна труба за п. 4, яка відрізняється тим, що стопорний елемент (49, 62) прикріплено примиканням поворотного важеля (48, 63) до манжети (43, 60).

6. Телескопічна всмоктувальна труба за одним із попередніх пунктів, яка відрізняється тим, що пуско-блокувальний балансир (51) має поворотну опору.

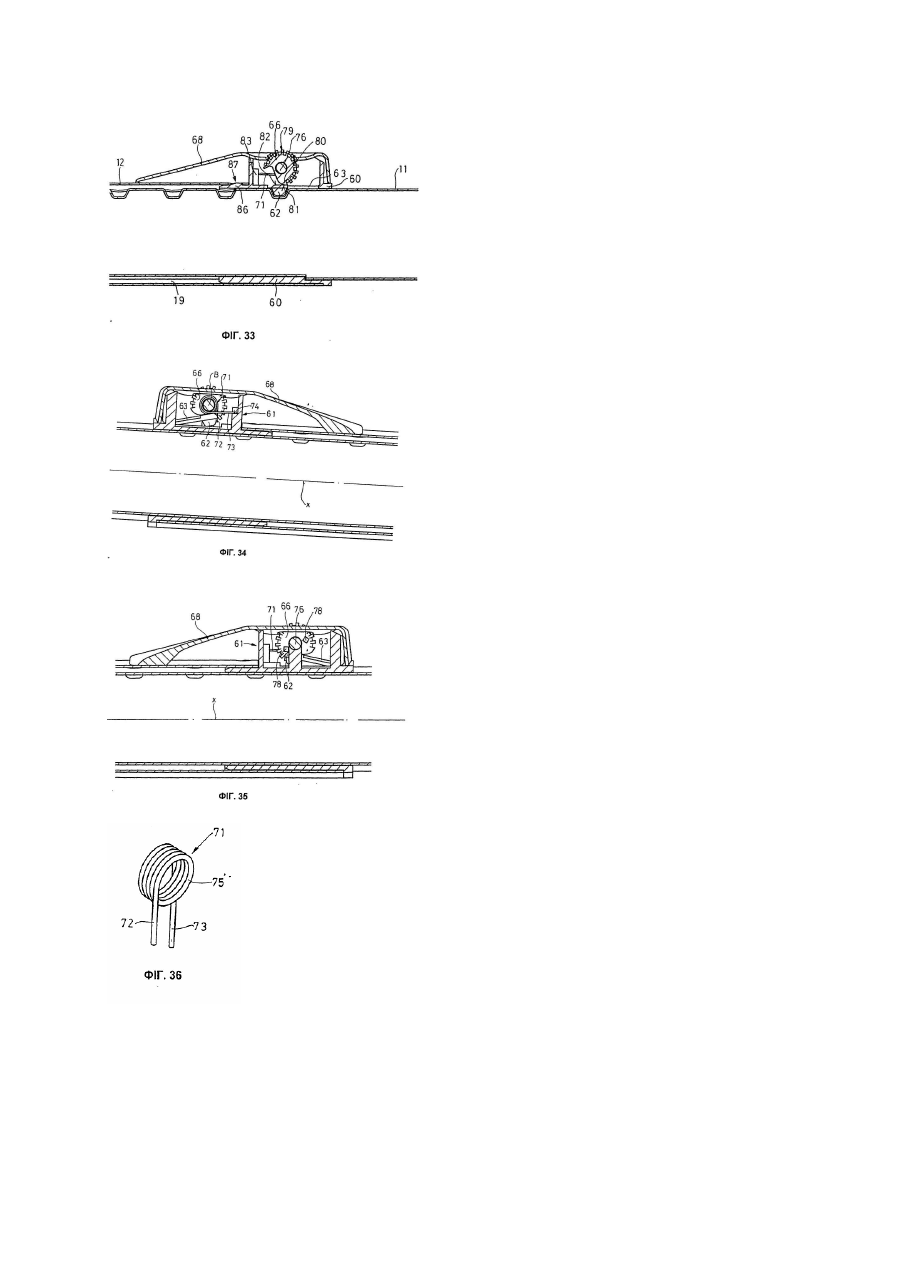

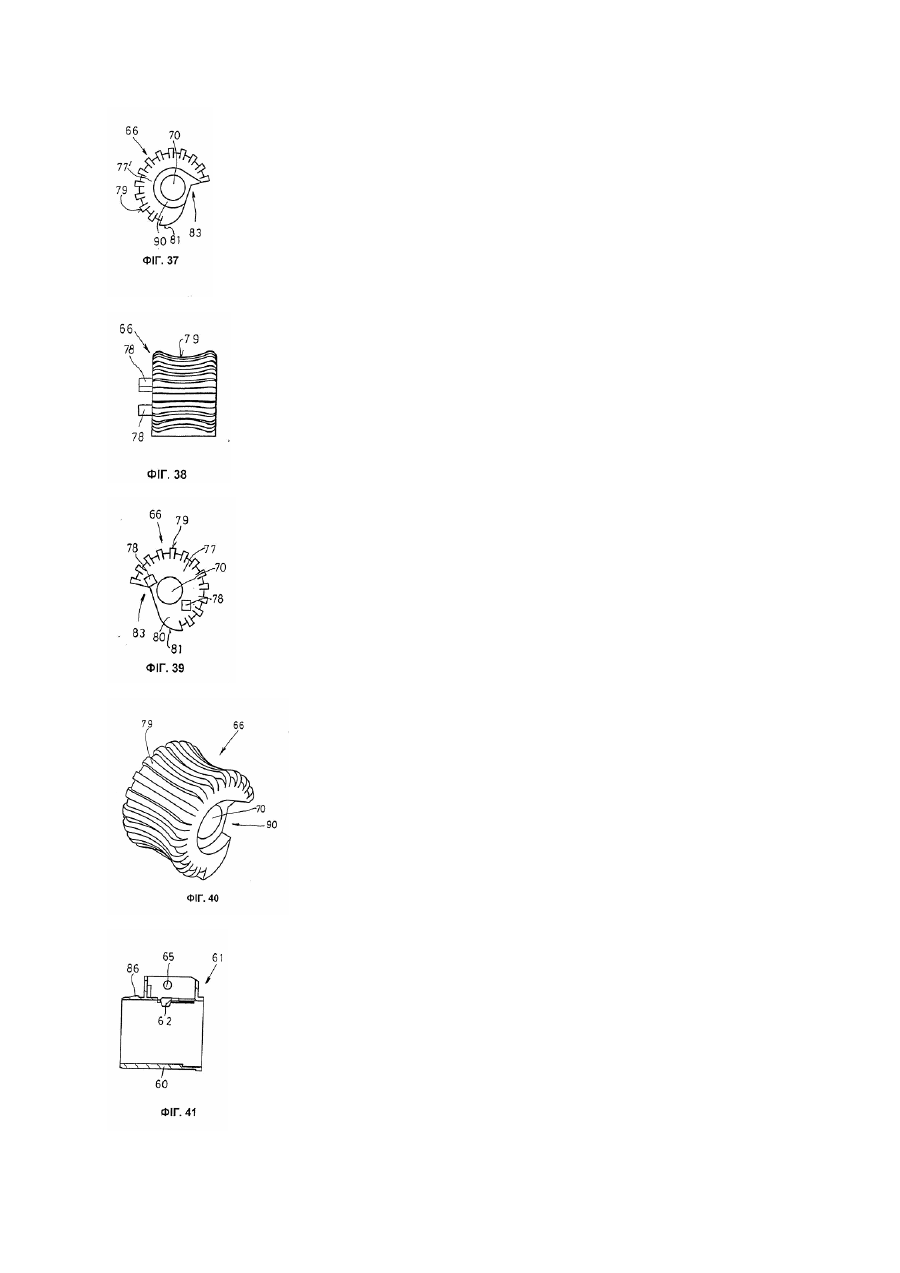

7. Телескопічна всмоктувальна труба за одним із попередніх пунктів, яка відрізняється тим, що тіло обертання виконане у вигляді розташованого в коробці (61) з можливістю обертання ексцентричного елемента (66).

8. Телескопічна всмоктувальна труба за п. 7, яка відрізняється тим, що ексцентричний елемент (66) для зафіксованого стану має фіксуючу поверхню (81), що навантажує стопорний елемент (62), а для розфіксованого стану має вільний простір для руху (83) стопорного елемента (62).

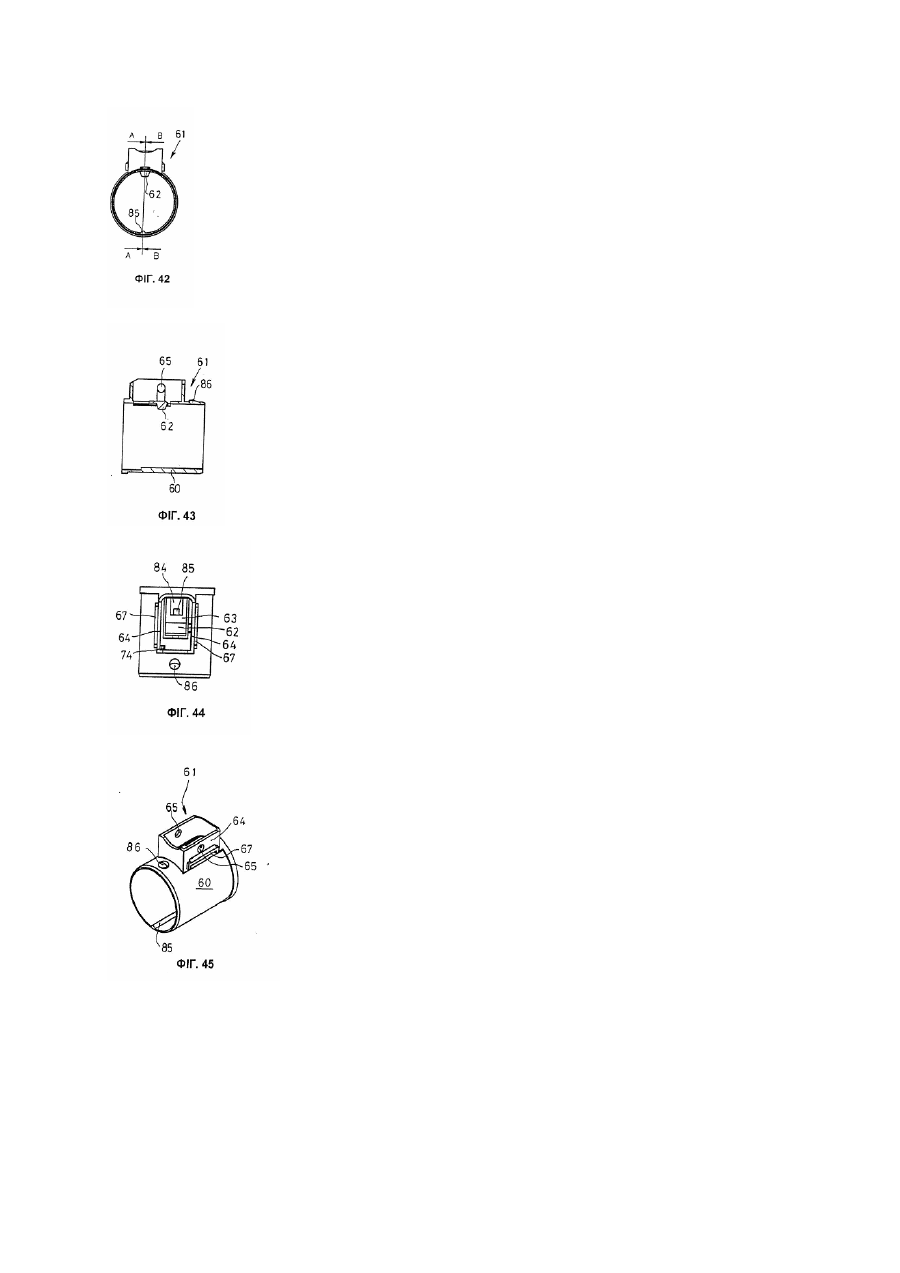

9. Телескопічна всмоктувальна труба за одним із попередніх пунктів, яка відрізняється тим, що коробка (21, 44, 61) об'єднана з манжетою (20, 43, 60) в єдине ціле, яке заповнює кільцевий простір (19) між зовнішньою трубою (12) та внутрішньою трубою (11).

10. Телескопічна всмоктувальна труба  за одним із попередніх пунктів, яка відрізняється тим, що манжета, яка об'єднана в єдине ціле з коробкою охоплює зовнішню трубу зовні, а стопорний елемент входить в зачеплення з фіксаторною планкою крізь виїмку на зовнішній трубі.

11. Телескопічна всмоктувальна труба за п. 2, 3 або 6, яка відрізняється тим, що пуско-блокувальний балансир (22, 51) виконаний таким чином, що робочою поверхнею (31,56) перекриває коробку (21,44).

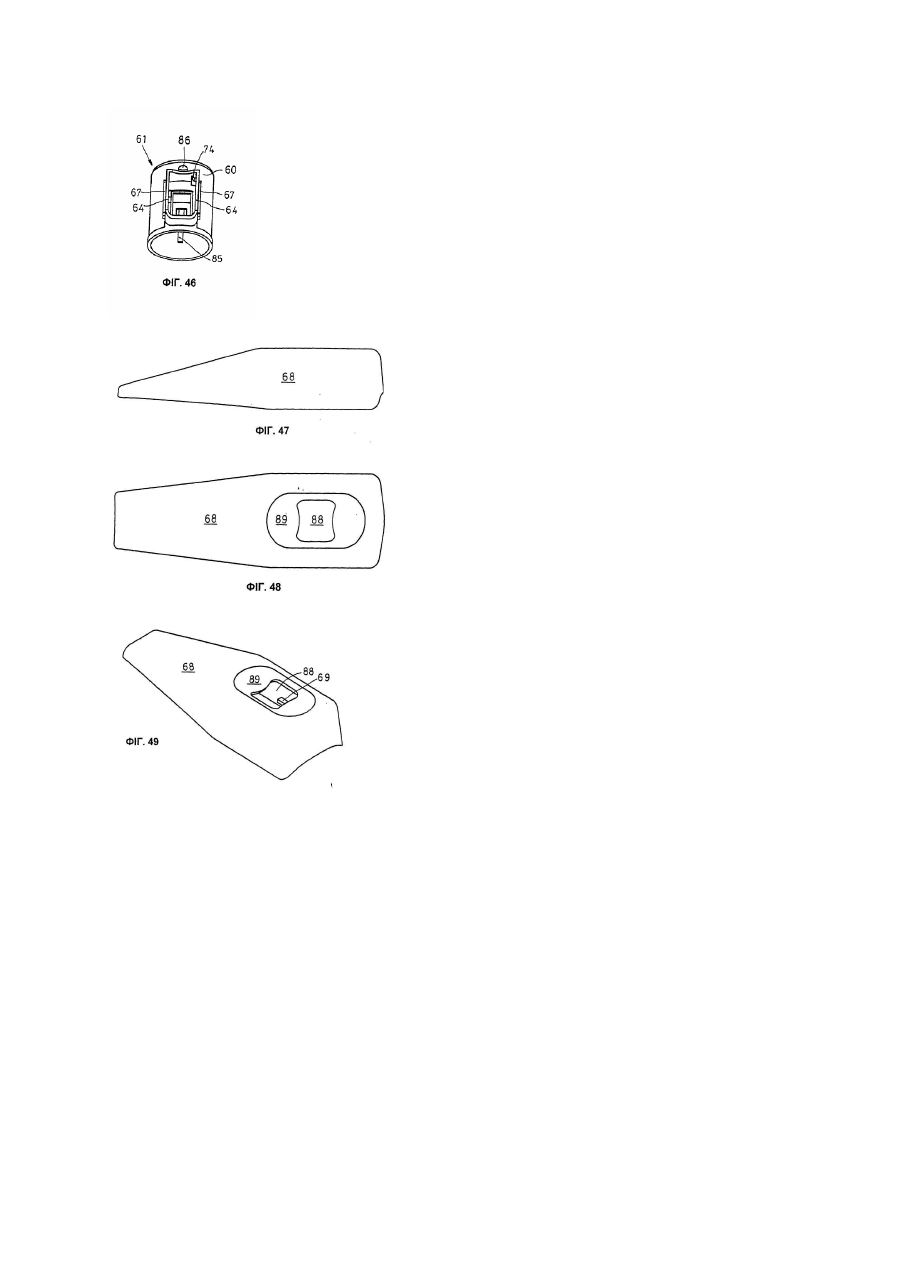

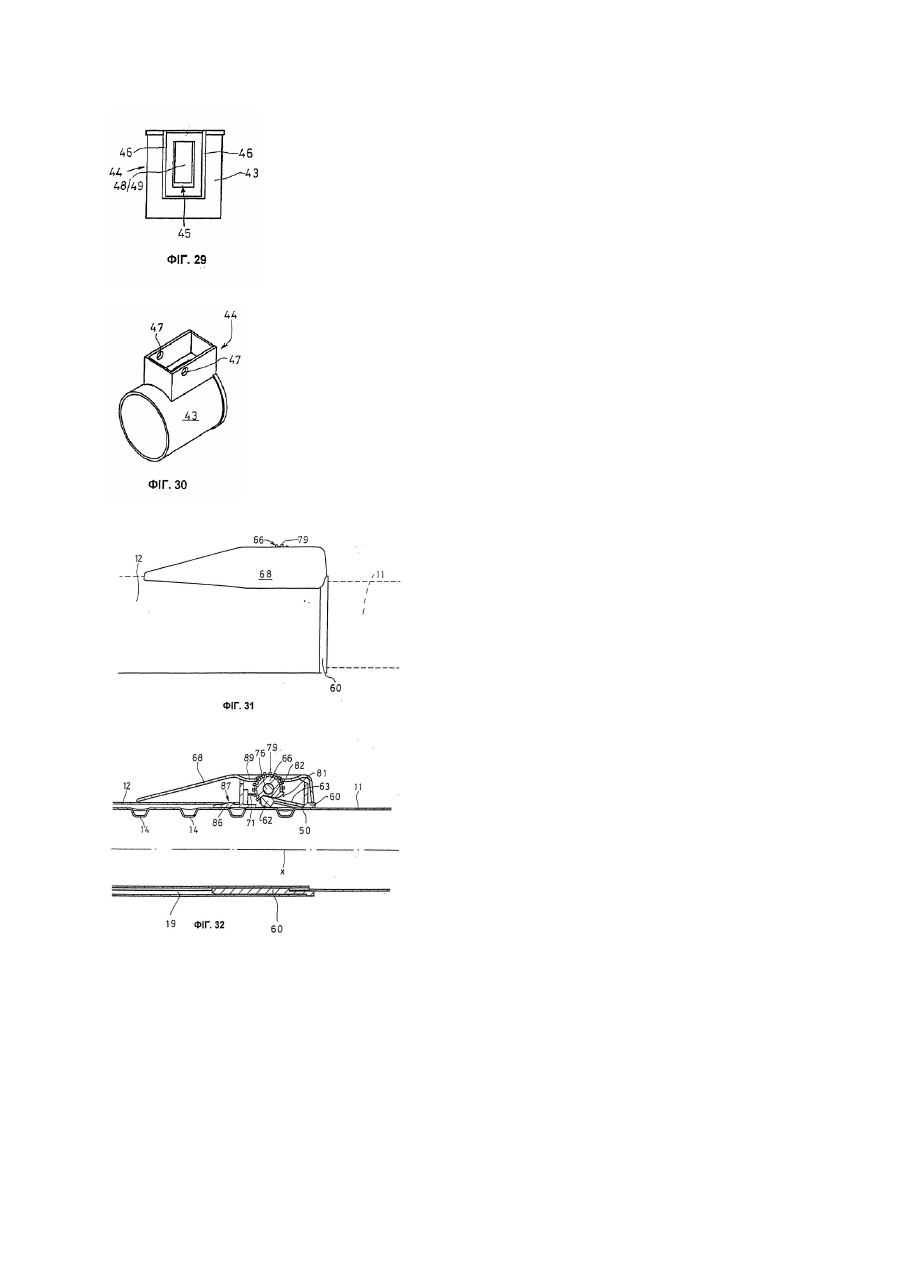

12. Телескопічна всмоктувальна труба за п. 7 або за одним із наступних пунктів, яка відрізняється тим, що до коробки (61), при необхідності, прикріплений елемент обшивки (68), який виходить за контури коробки (61) і має отвір (88) для ексцентричного елемента (66).
