Всмоктувальна панель

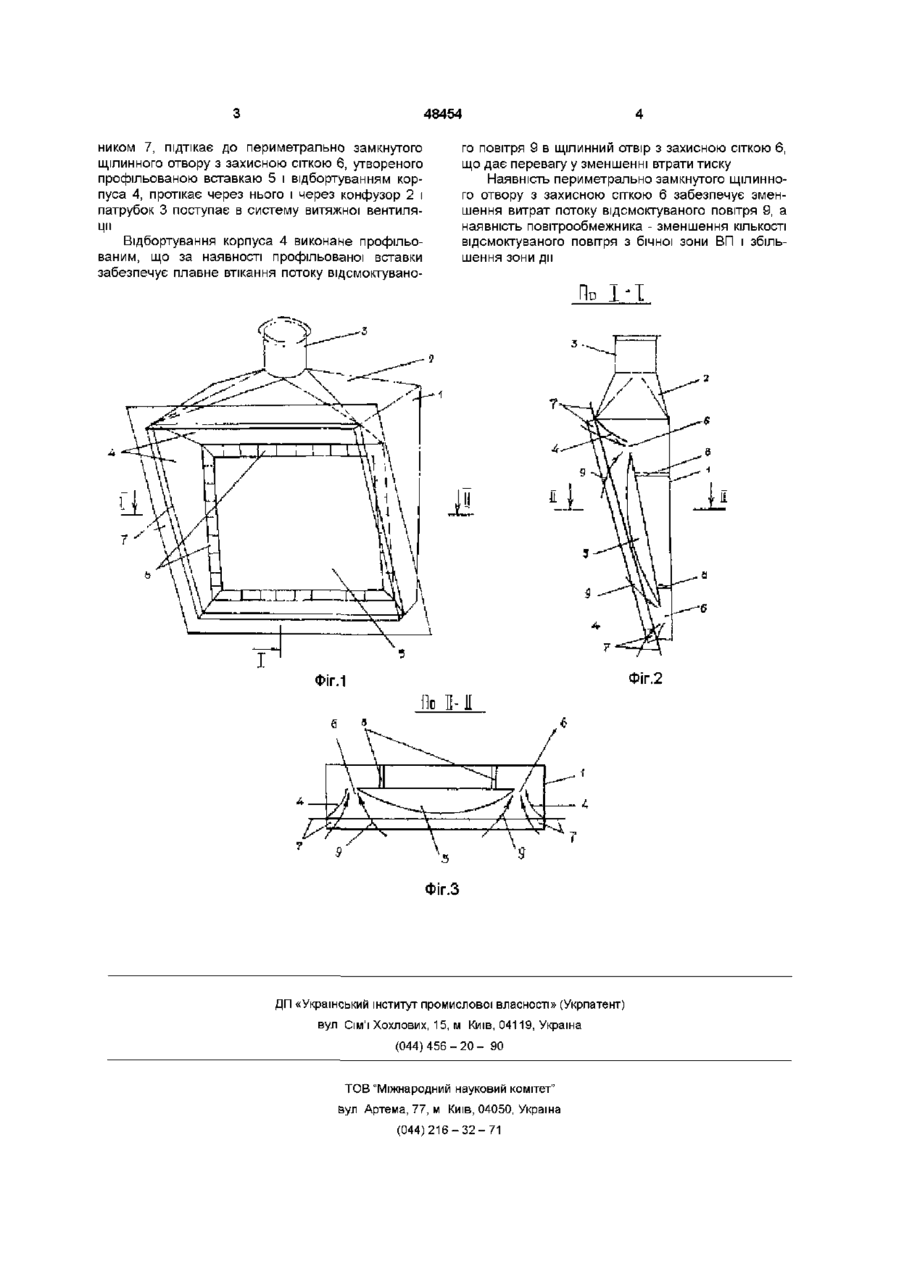

Всмоктувальна панель, яка містить корпус, до якого з одного кінця прикріплений конфузор з патрубком, яка відрізняється тим, що корпус виконаний з відбортуванням, до якого прикріплений повітрообмежник, до корпуса внутрішньою стороною прикріплена профільована вставка, яка утворює з відбортуванням корпуса щілинний отвір, в який встановлена захисна сітка Винахід відноситься до вентиляційної техніки, зокрема, до систем вентиляції зварювальних постів Відома всмоктувальна панель (ВП), що містить корпус з щілинними отворами [Вентиляция и кондиционирование воздуха Справочник проектировщика / Под ред И Г Староверова Изд 2-е, перераб и доп - М Стройиздат, 1977, див рис 11 5, а, с 231] Однак така ВП має обмежені аеродинамічні і підвищені витратні характеристики, так як має місце обмежена зона дії за значної КІЛЬКОСТІ засмоктуваного повітря Найбільш близькою до пропонованої є ВП, що містить корпус, до якого з одного кінця прикріплений конфузор з патрубком [Вентиляция и кондиционирование воздуха Справочник проектировщика / Под ред И Г Староверова Изд 2-е, перераб и доп -М Стройиздат, 1977, див рис 116, с 231] Проте відома панель має обмежені аеродинамічні і підвищені витратні характеристики, так як має місце обмежена зона дії за достатньо великої кріплена внутрішньою стороною до корпуса, і утворює з відбортуванням корпуса щілинний отвір, в який встановлена захисна сітка За наявності відбортування корпуса вирівнюється розрідження повітря в корпусі, внаслідок чого забезпечується рівномірність всмоктування повітряного потоку За рахунок встановлення профільованої вставки забезпечується збільшення зони дії всмоктувальної панелі і зменшення КІЛЬКОСТІ відсмоктуваного повітря За рахунок встановлення повітрообмежника досягається зменшення КІЛЬКОСТІ відсмоктуваного повітря з бічної зони ВП і збільшення зони дії Це все забезпечує покращення аеродинамічних і витратних характеристик На фіг 1 зображена всмоктувальна панель, на фіг 2 - розріз по 1-І, на фіг 3 - розріз по 11-11, де 1 корпус, 2 - конфузор, 3 - патрубок, 4 - відбортування корпуса, 5 - профільована вставка, 6 - захисна сітка, 7 -повітрообмежник, 8 - кріплення, 9 - потік засмоктуваного повітря Всмоктувальна панель (ВП) містить корпус 1, до якого з одного кінця прикріплений конфузор 2 з патрубком 3 Корпус 1 виконаний з відбортуванням 4, до якого прикріплений повітрообмежник 7 і профільована вставка 5, яка внутрішньою стороною за допомогою кріплень 8 прикріплена до корпуса 1, і утворює з відбортуванням корпуса 4 щілинний отвір, в який встановлена захисна сітка 6 Всмоктувальна панель (ВП) працює так Потік відсмоктуваного повітря 9, забрудненого газопиловими шкідливостями зварювального поста, і обмежений від бічної зони ВП повітрообмеж КІЛЬКОСТІ засмоктуваного повітря В основу винаходу поставлено завдання створення такої ВП, в якій, за рахунок введення нових елементів, можна було б забезпечити покращення аеродинамічних і зменшення витратних характеристик Поставлене завдання розв'язується тим, що всмоктувальна панель, яка містить корпус, до якого з одного кінця прикріплений конфузор з патрубком, згідно винаходу, додатково містить корпус виконаний відбортуванням, до якого прикріплений повітрообмежник, профільовану вставку, що при ю 00 48454 ником 7, підтікає до периметрально замкнутого щілинного отвору з захисною сіткою 6, утвореного профільованою вставкаю 5 і відбортуванням корпуса 4, протікає через нього і через конфузор 2 і патрубок 3 поступає в систему витяжної вентиляції Відбортування корпуса 4 виконане профільованим, що за наявності профільованої вставки забезпечує плавне втікання потоку відсмоктувано го повітря 9 в щілинний отвір з захисною сіткою 6, що дає перевагу у зменшенні втрати тиску Наявність периметрально замкнутого щілинного отвору з захисною сіткою 6 забезпечує зменшення витрат потоку відсмоктуваного повітря 9, а наявність повітрообмежника - зменшення КІЛЬКОСТІ відсмоктуваного повітря з бічної зони ВП і збільшення зони дії ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
