Інтерференційний спосіб визначення показника заломлення матеріалів і речовин

Номер патенту: 68947

Опубліковано: 16.08.2004

Автори: Горкун Валентина Василівна, Скрипник Юрій Олексійович

Завантажити PDF файл.

Формула / Реферат

1. Інтерференційний спосіб визначення показника заломлення матеріалів і речовин, що полягає в поділі оптичного когерентного випромінювання на зондувальний і опорний пучки, сполученні зондувального пучка, що пройшов досліджуване середовище, і опорного пучка, що пройшов еталонне середовище, з утворенням інтерференційної картини, перетворенні інтенсивності інтерференційної смуги у вибраній точці картини в електричну напругу за допомогою фотоприймача, зміні частоти оптичного випромінювання і визначенні показника заломлення за формулою, який відрізняється тим, що на межі темної і світлої смуг інтерференційної картини фіксують фотоприймачем середнє значення вихідної напруги фотоприймача, яка відповідає 90° зсуву фаз інтерферуючих пучків, змінюють довжину шляху, яку проходить в досліджуваному середовищі зондувальний пучок, на величину, при якій вихідна напруга фотоприймача зміниться в межах лінійної ділянки характеристики, вимірюють зміну довжини шляху в досліджуваному середовищі, змінюють частоту оптичного когерентного випромінювання до значення низької частоти електричними коливаннями за допомогою електрооптичного частотного модулятора, напрямок зсуву частоти вибирають таким, щоб після виміру зміни довжини шляху наблизити вихідну напругу фотоприймача до первісного значення, при якому вимірюють частоту електричних коливань, а показник заломлення n досліджуваного середовища визначають за формулою:

де F - частота зсуву оптичного випромінювання електричними коливаннями;

l і lo - довжини оптичних шляхів, пройдених пучками в досліджуваному і еталонному середовищах;

n0 - показник заломлення еталонного середовища;

с - швидкість поширення оптичного випромінювання в повітрі;

р = l/l - відносна зміна довжини шляху в досліджуваному середовищі;

* - довжина хвилі оптичного випромінювання в повітрі.

2. Інтерференційний спосіб за п. 1, який відрізняється тим, що зміну довжини шляху в досліджуваному рідкому або газоподібному середовищі здійснюють переміщенням кювети з перемінною товщиною робочого шару досліджуваного середовища, вимірюють відповідне переміщення Н, при цьому відносна зміна довжини шляху в досліджуваному середовищі дорівнює:

де  - кут нахилу однієї з торцевих стінок кювети стосовно її оптичної осі.

3. Інтерференційний спосіб за п.1, який відрізняється тим, що зміну довжини шляху в досліджуваному зразку з твердої речовини здійснюють нахилом оптичної осі досліджуваного зразка відносно напрямку поширення зондувального пучка випромінювання, при цьому відносна зміна довжини шляху в досліджуваному середовищі дорівнює:

де  - кут нахилу між оптичною віссю зразка і напрямком поширення зондувального пучка.

Текст

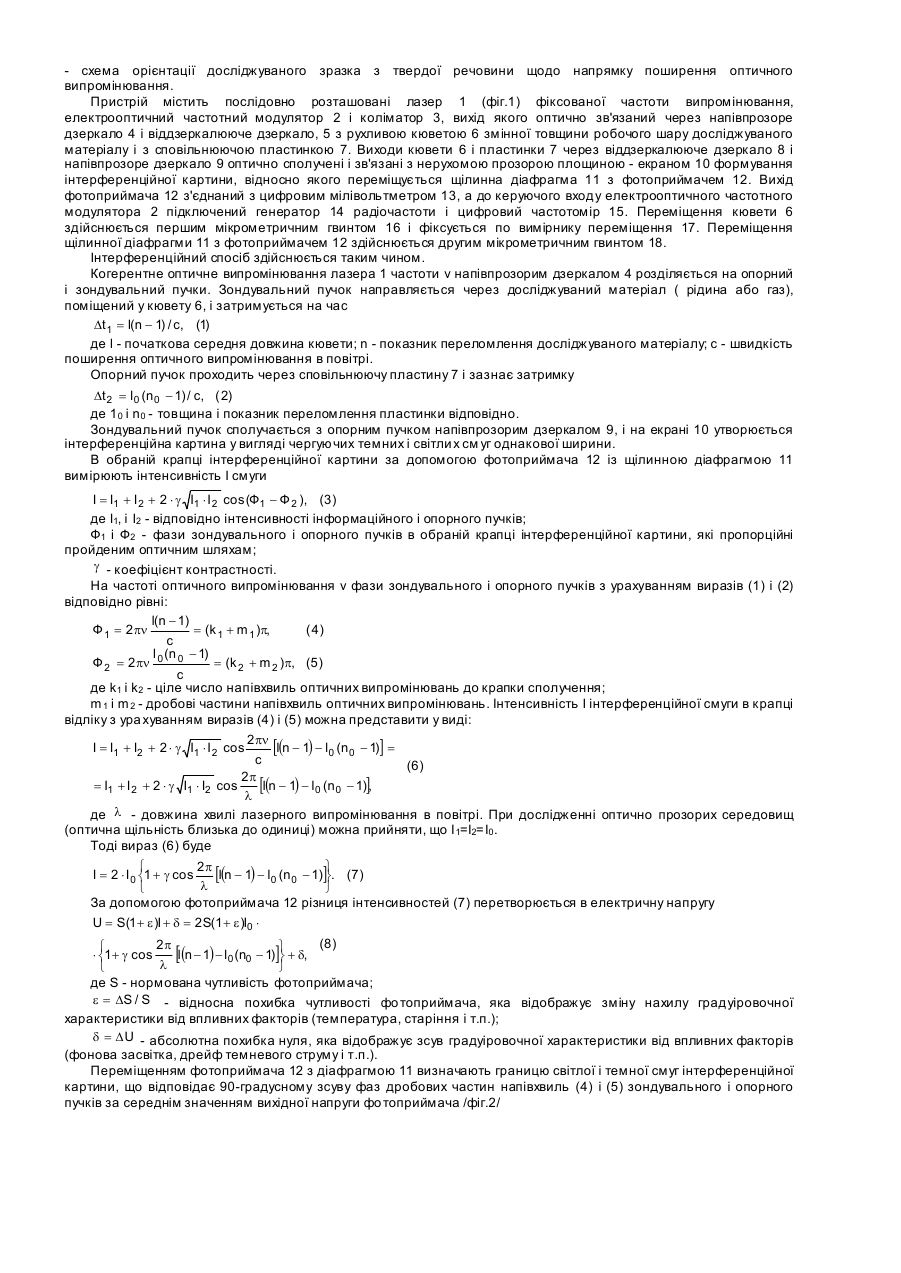

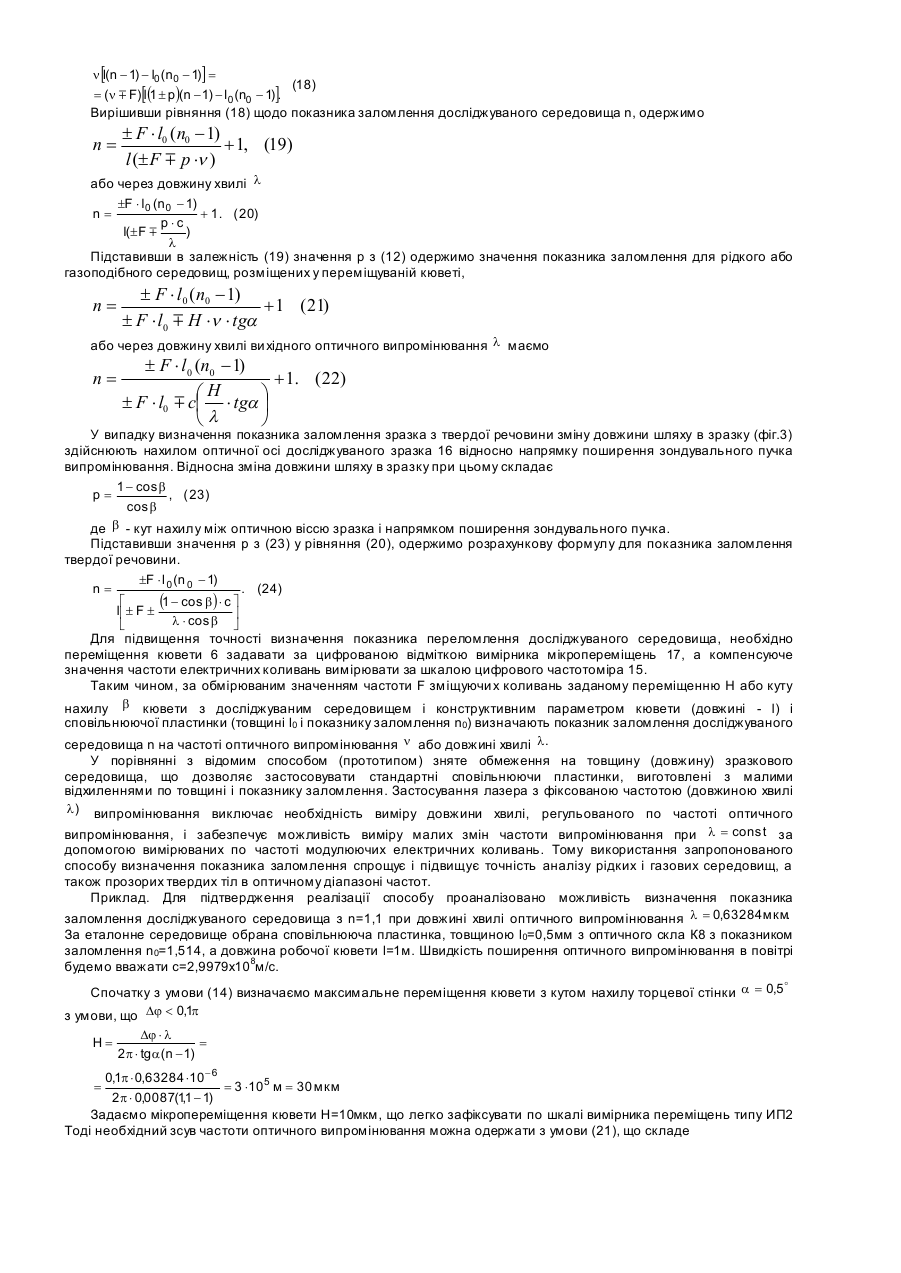

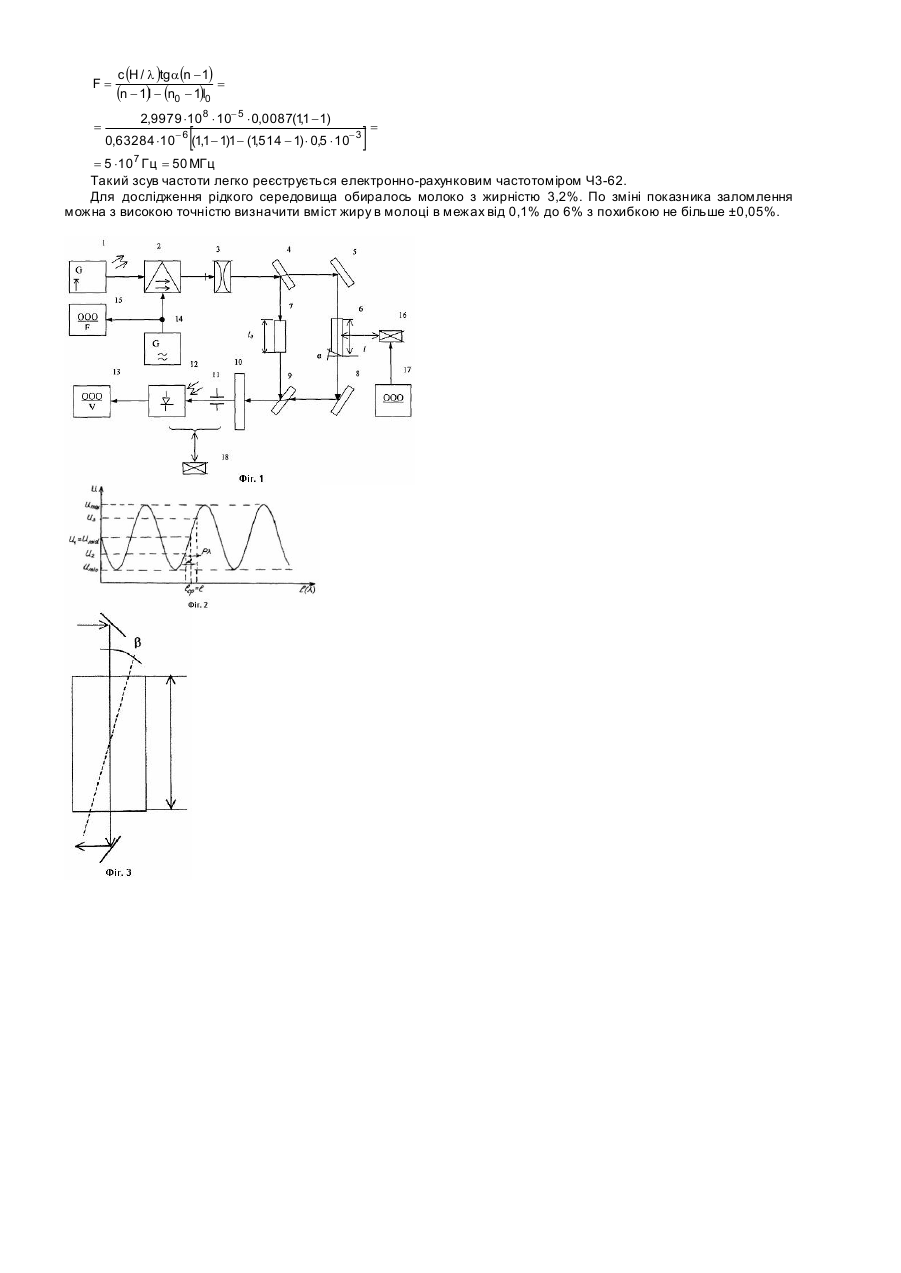

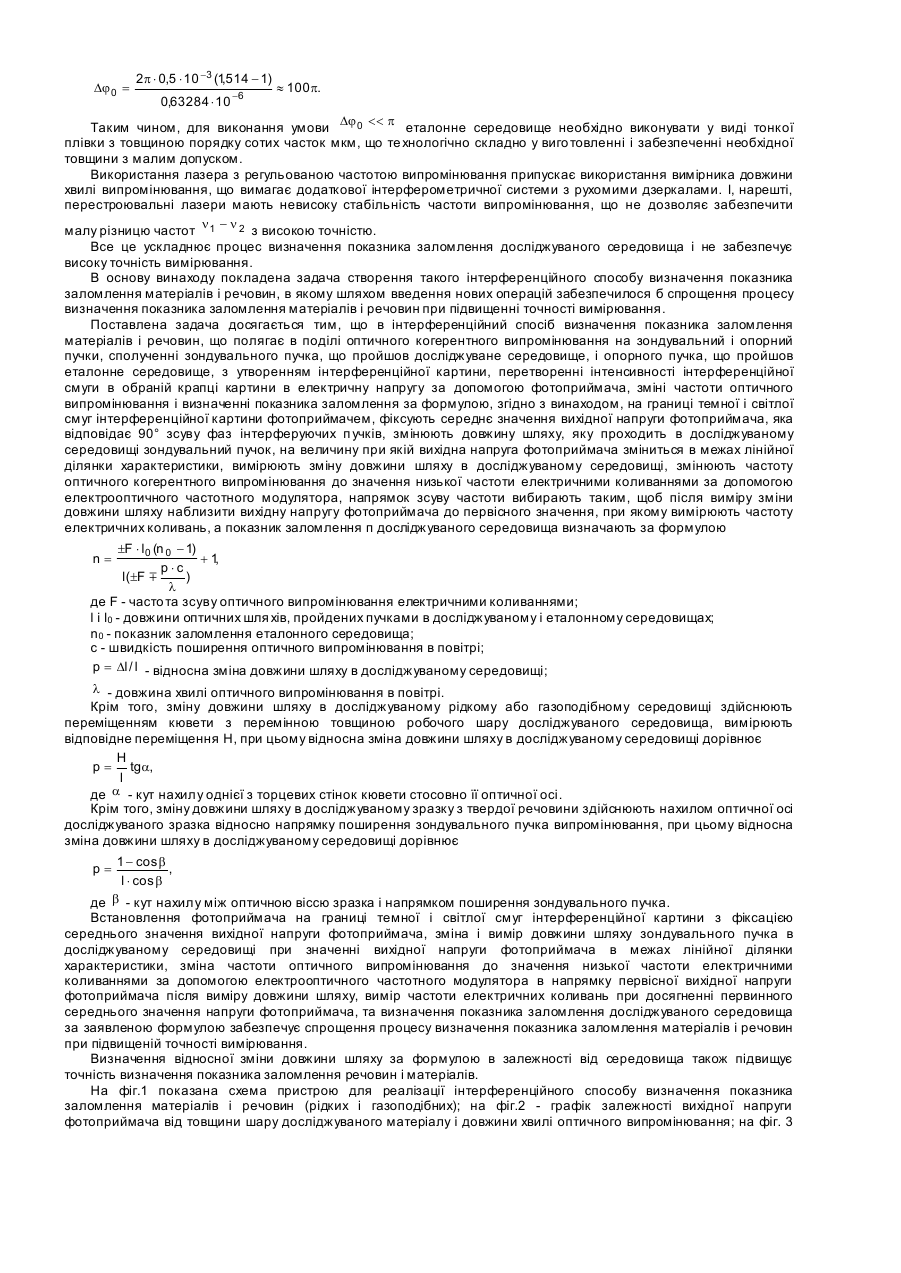

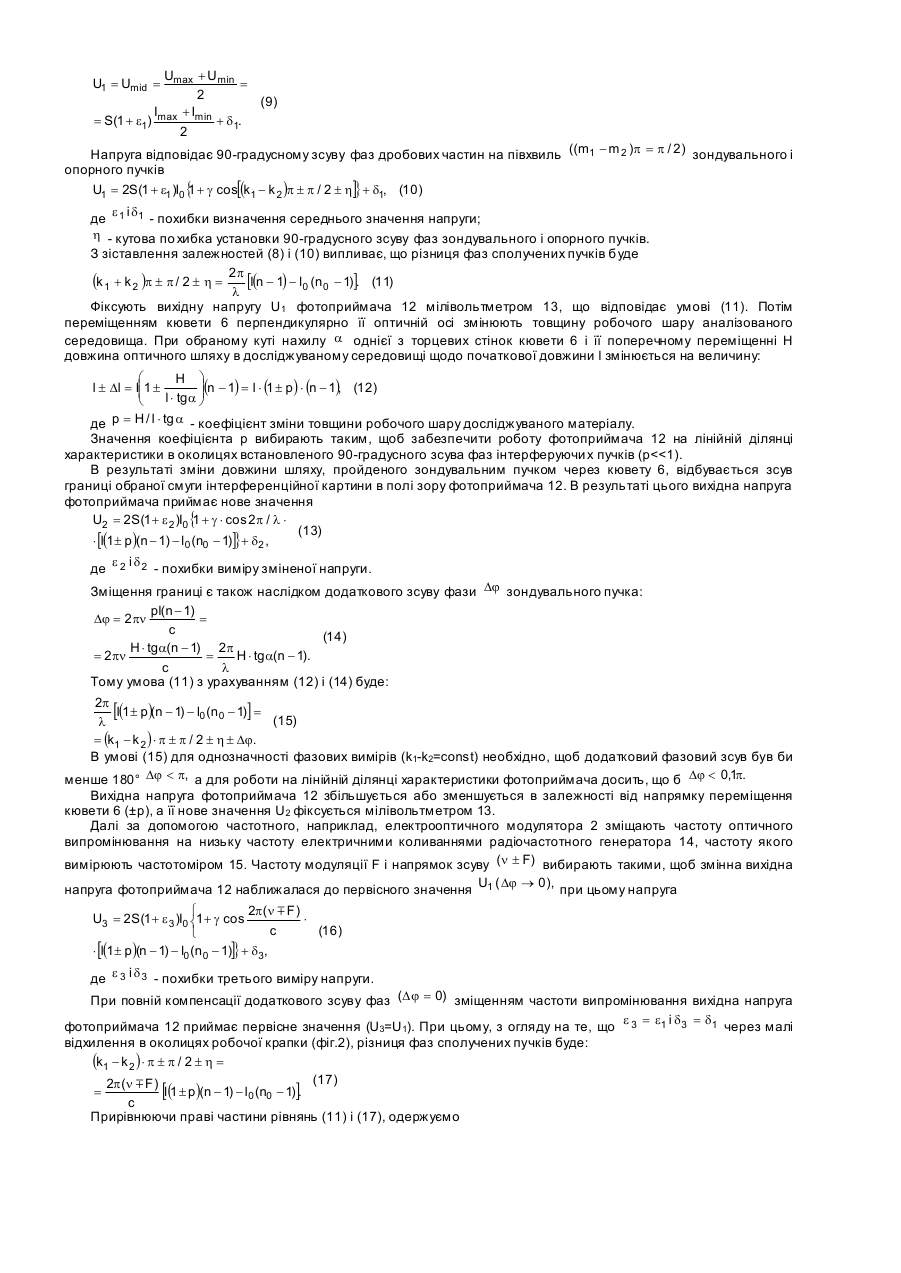

Винахід відноситься до способу дослідження фізичних і хімічних властивостей матеріалів і речовин оптичними методами і може бути використаний при неруйнівному контролі їх властивостей за значенням коефіцієнта заломлення. Відомий інтерференційний спосіб визначення показника заломлення матеріалів і речовин (див., наприклад, Иоффе Б.В. Рефрактометрические методи химии. Л. "Химия", 1974. с.232-235), що полягає в поділі оптичного когерентного випромінювання на зондуюче і опорне випромінювання, пропущенні зондуючого і опорного випромінювань відповідно через досліджуваний і еталонний матеріал, сполученні когерентних випромінювань, що пройшли через досліджуваний об'єкт, з утворенням інтерференційної картини, визначенні показника заломлення досліджуваного матеріалу чи речовини за зсувом інтерференційної картини. Недоліком способу є невисока точність виміру показника заломлення протяжних середовищ, наприклад, кювет з досліджуваною речовиною, через неоднозначність інтерференційної картини, якщо різниця фаз зондуючого і опорного випромінювань перевищує p радіан (180°). Відомий інтерференційний спосіб визначення показника заломлення матеріалів і речовин (див., наприклад, Нагибина Н.М. Интерференция и дифракция света - Л.; Машиностроение, 1985, с.186-188), що полягає в зондуванні досліджуваного середовища оптичними коливаннями двох і більш довжин хвиль, порівнянні цілих і дробових частин порядків інтерференції кожної з довжин хвиль і визначенні показника заломлення за зміною довжини шляху опорного випромінювання, при якому збігаються дробові частини інтерференційних смуг. Неоднозначність фазових вимірів при різниці фаз Dj > p досягається підбором цілих частин порядків інтерференції, які забезпечують збіг дробових частин по всіх довжинах хвиль, що безпосередньо виміряються. В якості істинного порядку вибирають такий цілий порядок, для якого розходження розрахункових і виміряних дробових частин мінімальні для всіх довжин хвиль. Недоліком способу є невисока точність визначення показника заломлення, тому що абсолютного збігу дробових частин по всіх довжинах хвиль домогтися важко. Останнє зв'язано з тим, що дробові частини вимірюються з деякими похибками. Крім того, використання оптичних коливань різних частот неминуче викликає появу додаткових похибок, за рахунок дисперсії показника заломлення досліджуваного середовища. Відомий також інтерференційний спосіб визначення показника заломлення матеріалів і речовин (а.с. СРСР №739986, МПК G01N21/46, 1980), що полягає в поділі оптичного когерентного випромінювання на зондувальний і опорний пучки, сполученні зондувального пучка, що пройшов досліджуване середовище, і опорного пучка, що пройшов еталонне середовище, з утворенням інтерференційної картини, перетворенні за допомогою фотоприймача інтенсивності інтерференційної смуги в обраній крапці картини в електричну напругу, зміні частоти оптичного випромінювання і визначенні показника заломлення за формулою. Відомий спосіб передбачає виключення еталонного середовища і зміну частоти випромінювання до одержання первісної різниці фаз. В результаті виконання зазначених операцій одержують співвідношення æl l ö l n1ç - 0 ÷ = n2 , çc c ÷ c 0 ø è де l і l0 - оптичні шляхи, пройдені відповідно в контрольованому і еталонному середовищах; с і c0 - швидкість поширення випромінювання в контрольованому і еталонному середовищах; n 1 i n 2 - значення двох частот оптичного випромінювання при вимірі однієї і тієї ж різниці фаз. З цього співвідношення визначають швидкість с поширення випромінювання в контрольованому середовищі: n - n2 l c= 1 × × c0 n1 l0 і показник заломлення цього середовища n1 l n= × 0 × n 0, n1 - n 2 l де n0 - показник заломлення еталонного середовища. Однак при виборі довжини шляху в прозорій пластинці (еталонному середовищі) l0 виникають принципові труднощі в частині забезпечення необхідної товщини і показника заломлення. Згідно відомого способу для виключення неоднозначності фазових вимірів зміна різниці фаз D j0 при виключенні еталонного середовища повинна бути значно менше одного фазового напівциклу в p радіан (D j0

Дивитися

Додаткова інформація

Назва патенту англійською

Interference method for determining the refraction factor of material

Автори англійською

Skrypnyk Yurii Oleksiiovych, Horkun Valentyna Vasylivna

Назва патенту російською

Интерференционный способ определения показателя преломления материала

Автори російською

Скрипник Юрий Алексеевич, Горкун Валентина Васильевна

МПК / Мітки

МПК: G01N 21/41, G01N 21/45

Мітки: інтерференційний, визначення, заломлення, речовин, показника, матеріалів, спосіб
