Пристрій для формування ансамблів двійкових маніпульованих радіосигналів складної форми за допомогою синтезаторів частот непрямого типу

Завантажити PDF файл.

Формула / Реферат

Пристрій для формування ансамблів двійкових маніпульованих радіосигналів складної форми за допомогою синтезаторів частот непрямого типу, що включає перший та другий двовходові ключі та двовходовий суматор, при цьому виходи першого та другого ключів з'єднані з входами суматора, вихід якого є виходом пристрою, який відрізняється тим, що в нього введені еталонний генератор, перший та другий синтезатори частот, генератор меандру, перший, другий та третій інвертори, двійковий лічильник, лінія затримки на один такт та суматор за модулем два, при цьому вихід еталонного генератора з'єднаний з еталонними входами першого та другого синтезаторів частот, виходи яких з'єднані з сигнальними входами першого та другого ключів відповідно, вихід генератора меандру з'єднаний з керуючим входом першого синтезатора частот та з першим інвертором, вихід якого з'єднаний з керуючим входом другого синтезатора частот, при цьому інформаційна послідовність подається на перший вхід суматора за модулем два та на вхід лінії затримки на один такт, вихід якої з'єднаний з другим входом суматора за модулем два, вихід якого з'єднаний з другим інвертором, вихід якого з'єднаний з лічильним входом двійкового лічильника, молодший вихід якого з'єднаний з керуючим входом першого ключа та третім інвертором, вихід якого з'єднаний з керуючим входом другого ключа.

Текст

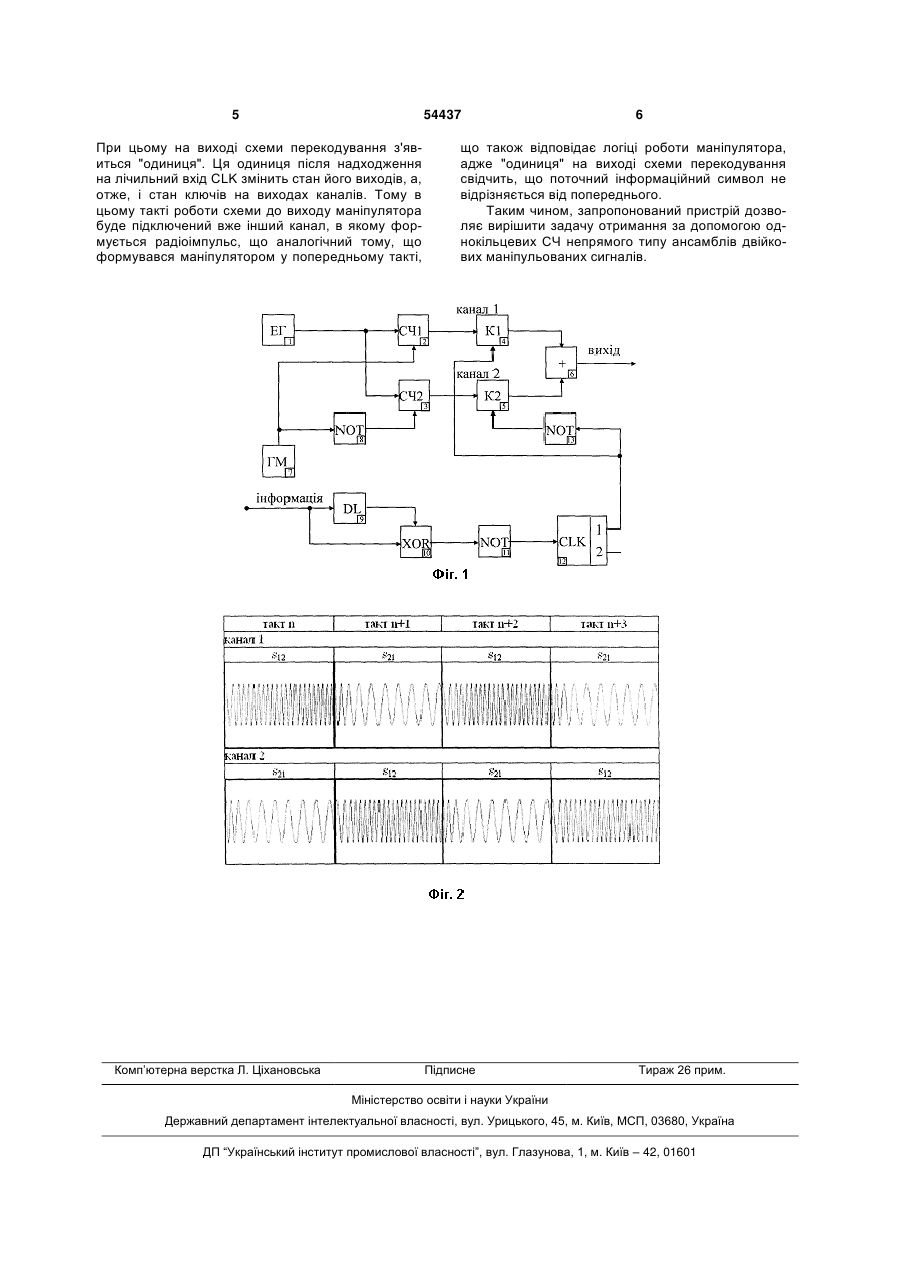

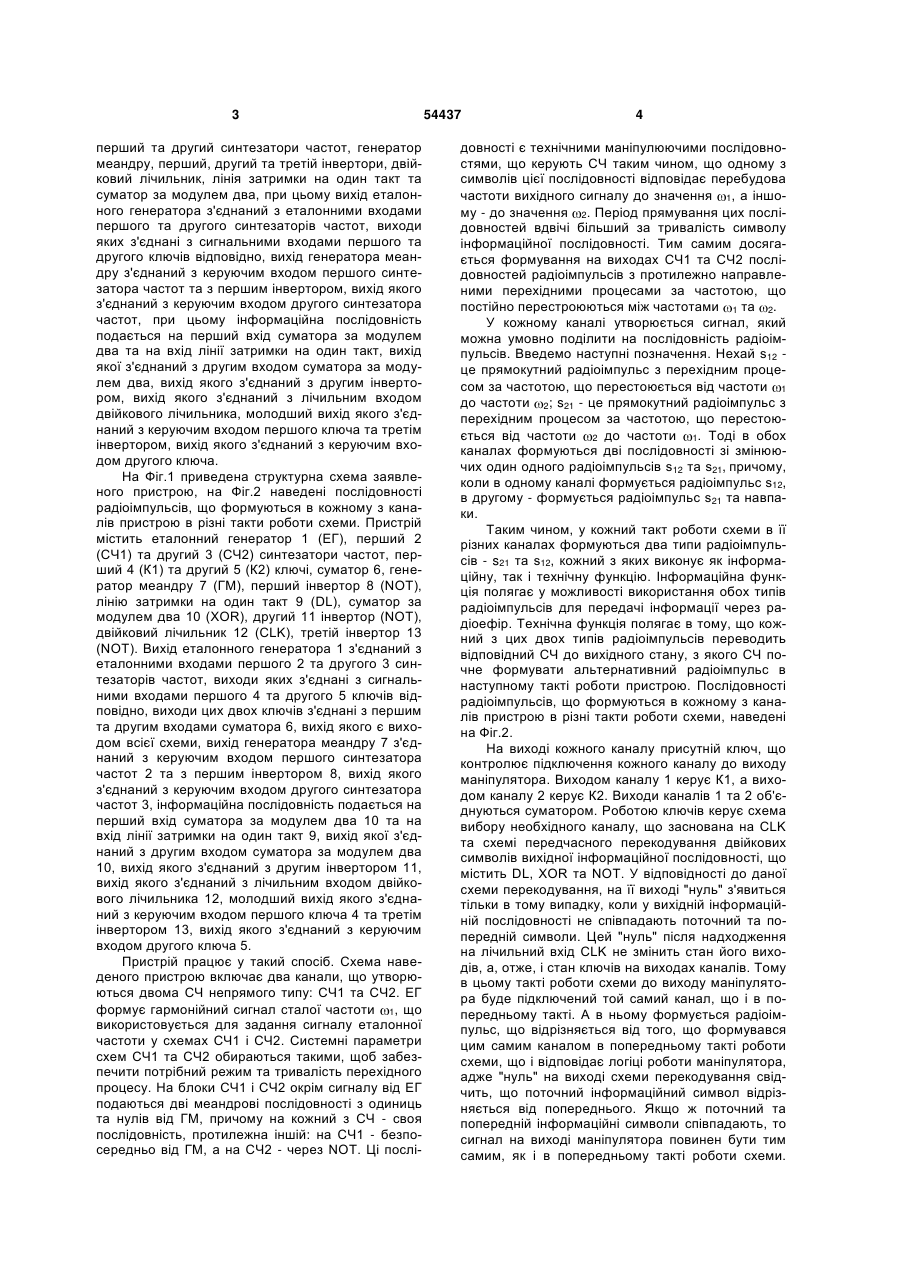

Пристрій для формування ансамблів двійкових маніпульованих радіосигналів складної форми за допомогою синтезаторів частот непрямого типу, що включає перший та другий двовходові ключі та двовходовий суматор, при цьому виходи першого та другого ключів з'єднані з входами суматора, вихід якого є виходом пристрою, який відрізняється тим, що в нього введені еталонний генератор, перший та другий синтезатори частот, генератор меандру, перший, другий та третій інвертори, двійковий лічильник, лінія затримки на один такт 3 перший та другий синтезатори частот, генератор меандру, перший, другий та третій інвертори, двійковий лічильник, лінія затримки на один такт та суматор за модулем два, при цьому вихід еталонного генератора з'єднаний з еталонними входами першого та другого синтезаторів частот, виходи яких з'єднані з сигнальними входами першого та другого ключів відповідно, вихід генератора меандру з'єднаний з керуючим входом першого синтезатора частот та з першим інвертором, вихід якого з'єднаний з керуючим входом другого синтезатора частот, при цьому інформаційна послідовність подається на перший вхід суматора за модулем два та на вхід лінії затримки на один такт, вихід якої з'єднаний з другим входом суматора за модулем два, вихід якого з'єднаний з другим інвертором, вихід якого з'єднаний з лічильним входом двійкового лічильника, молодший вихід якого з'єднаний з керуючим входом першого ключа та третім інвертором, вихід якого з'єднаний з керуючим входом другого ключа. На Фіг.1 приведена структурна схема заявленого пристрою, на Фіг.2 наведені послідовності радіоімпульсів, що формуються в кожному з каналів пристрою в різні такти роботи схеми. Пристрій містить еталонний генератор 1 (ЕГ), перший 2 (СЧ1) та другий 3 (СЧ2) синтезатори частот, перший 4 (К1) та другий 5 (К2) ключі, суматор 6, генератор меандру 7 (ГМ), перший інвертор 8 (NOT), лінію затримки на один такт 9 (DL), суматор за модулем два 10 (XOR), другий 11 інвертор (NOT), двійковий лічильник 12 (CLK), третій інвертор 13 (NOT). Вихід еталонного генератора 1 з'єднаний з еталонними входами першого 2 та другого 3 синтезаторів частот, виходи яких з'єднані з сигнальними входами першого 4 та другого 5 ключів відповідно, виходи цих двох ключів з'єднані з першим та другим входами суматора 6, вихід якого є виходом всієї схеми, вихід генератора меандру 7 з'єднаний з керуючим входом першого синтезатора частот 2 та з першим інвертором 8, вихід якого з'єднаний з керуючим входом другого синтезатора частот 3, інформаційна послідовність подається на перший вхід суматора за модулем два 10 та на вхід лінії затримки на один такт 9, вихід якої з'єднаний з другим входом суматора за модулем два 10, вихід якого з'єднаний з другим інвертором 11, вихід якого з'єднаний з лічильним входом двійкового лічильника 12, молодший вихід якого з'єднаний з керуючим входом першого ключа 4 та третім інвертором 13, вихід якого з'єднаний з керуючим входом другого ключа 5. Пристрій працює у такий спосіб. Схема наведеного пристрою включає два канали, що утворюються двома СЧ непрямого типу: СЧ1 та СЧ2. ЕГ формує гармонійний сигнал сталої частоти 1, що використовується для задання сигналу еталонної частоти у схемах СЧ1 і СЧ2. Системні параметри схем СЧ1 та СЧ2 обираються такими, щоб забезпечити потрібний режим та тривалість перехідного процесу. На блоки СЧ1 і СЧ2 окрім сигналу від ЕГ подаються дві меандрові послідовності з одиниць та нулів від ГМ, причому на кожний з СЧ - своя послідовність, протилежна іншій: на СЧ1 - безпосередньо від ГМ, а на СЧ2 - через NOT. Ці послі 54437 4 довності є технічними маніпулюючими послідовностями, що керують СЧ таким чином, що одному з символів цієї послідовності відповідає перебудова частоти вихідного сигналу до значення 1, а іншому - до значення 2. Період прямування цих послідовностей вдвічі більший за тривалість символу інформаційної послідовності. Тим самим досягається формування на виходах СЧ1 та СЧ2 послідовностей радіоімпульсів з протилежно направленими перехідними процесами за частотою, що постійно перестроюються між частотами 1 та 2. У кожному каналі утворюється сигнал, який можна умовно поділити на послідовність радіоімпульсів. Введемо наступні позначення. Нехай s12 це прямокутний радіоімпульс з перехідним процесом за частотою, що перестоюється від частоти 1 до частоти 2; s21 - це прямокутний радіоімпульс з перехідним процесом за частотою, що перестоюється від частоти 2 до частоти 1. Тоді в обох каналах формуються дві послідовності зі змінюючих один одного радіоімпульсів s12 та s21, причому, коли в одномуканалі формується радіоімпульс s12, в другому - формується радіоімпульс s21 та навпаки. Таким чином, у кожний такт роботи схеми в її різних каналах формуються два типи радіоімпульсів - s21 та s12, кожний з яких виконує як інформаційну, так і технічну функцію. Інформаційна функція полягає у можливості використання обох типів радіоімпульсів для передачі інформації через радіоефір. Технічна функція полягає в тому, що кожний з цих двох типів радіоімпульсів переводить відповідний СЧ до вихідного стану, з якого СЧ почне формувати альтернативний радіоімпульс в наступному такті роботи пристрою. Послідовності радіоімпульсів, що формуються в кожному з каналів пристрою в різні такти роботи схеми, наведені на Фіг.2. На виході кожного каналу присутній ключ, що контролює підключення кожного каналу до виходу маніпулятора. Виходом каналу 1 керує К1, а виходом каналу 2 керує К2. Виходи каналів 1 та 2 об'єднуються суматором. Роботою ключів керує схема вибору необхідного каналу, що заснована на CLK та схемі передчасного перекодування двійкових символів вихідної інформаційної послідовності, що містить DL, XOR та NOT. У відповідності до даної схеми перекодування, на її виході "нуль" з'явиться тільки в тому випадку, коли у вихідній інформаційній послідовності не співпадають поточний та попередній символи. Цей "нуль" після надходження на лічильний вхід CLK не змінить стан його виходів, а, отже, і стан ключів на виходах каналів. Тому в цьому такті роботи схеми до виходу маніпулятора буде підключений той самий канал, що і в попередньому такті. А в ньому формується радіоімпульс, що відрізняється від того, що формувався цим самим каналом в попередньому такті роботи схеми, що і відповідає логіці роботи маніпулятора, адже "нуль" на виході схеми перекодування свідчить, що поточний інформаційний символ відрізняється від попереднього. Якщо ж поточний та попередній інформаційні символи співпадають, то сигнал на виході маніпулятора повинен бути тим самим, як і в попередньому такті роботи схеми. 5 54437 При цьому на виході схеми перекодування з'явиться "одиниця". Ця одиниця після надходження на лічильний вхід CLK змінить стан його виходів, а, отже, і стан ключів на виходах каналів. Тому в цьому такті роботи схеми до виходу маніпулятора буде підключений вже інший канал, в якому формується радіоімпульс, що аналогічний тому, що формувався маніпулятором у попередньому такті, Комп’ютерна верстка Л. Ціхановська 6 що також відповідає логіці роботи маніпулятора, адже "одиниця" на виході схеми перекодування свідчить, що поточний інформаційний символ не відрізняється від попереднього. Таким чином, запропонований пристрій дозволяє вирішити задачу отримання за допомогою однокільцевих СЧ непрямого типу ансамблів двійкових маніпульованих сигналів. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Device for shaping assemblies of binary keyed complex radio signals using indirect frequency synthesizers

Автори англійською

Syrovetnik Vladyslav Serhiiovych, Zelenin Anatolii Mykolaiovych

Назва патенту російською

Устройство для формирования ансамблей двоичных манипулированных сигналов сложной формы с помощью синтезаторов частот непрямого типа

Автори російською

Сироветник Владислав Сергеевич, Зеленин Анатолий Николаевич

МПК / Мітки

МПК: H03C 3/00

Мітки: маніпульованих, типу, формування, непрямого, двійкових, частот, допомогою, пристрій, форми, ансамблів, синтезаторів, складної, радіосигналів
