Тара для рідких продуктів
Формула / Реферат

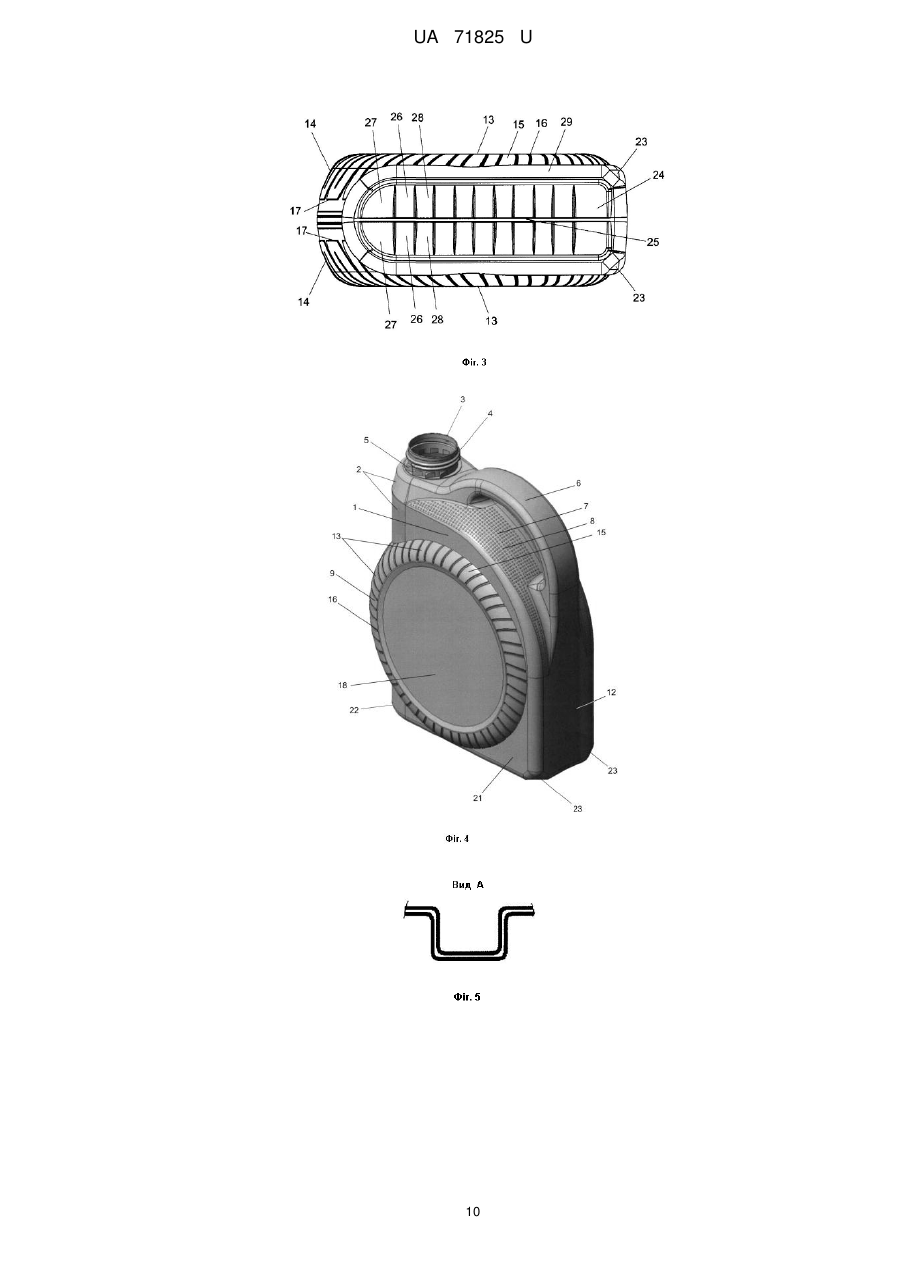

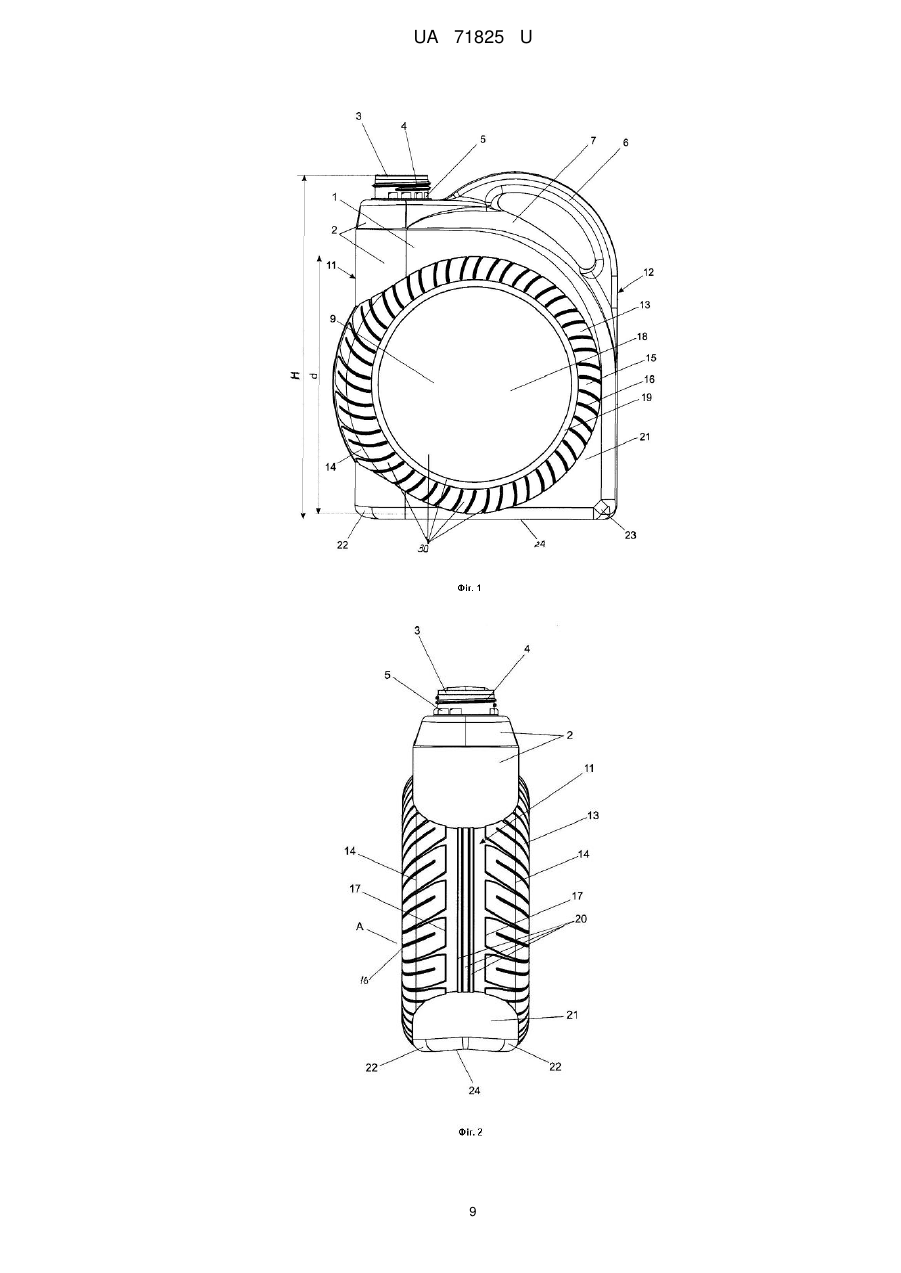

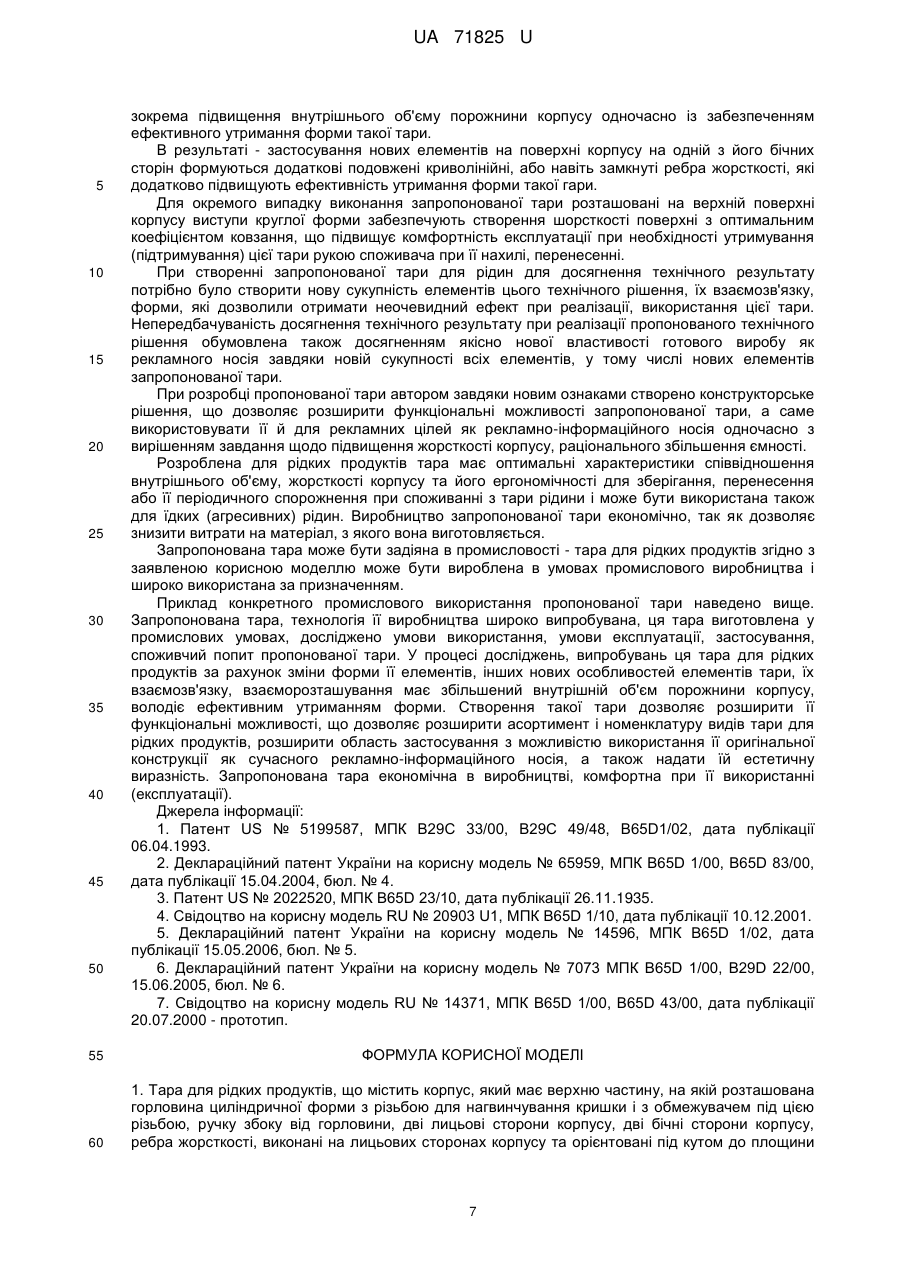

1. Тара для рідких продуктів, що містить корпус, який має верхню частину, на якій розташована горловина циліндричної форми з різьбою для нагвинчування кришки і з обмежувачем під цією різьбою, ручку збоку від горловини, дві лицьові сторони корпуса, дві бічні сторони корпуса, ребра жорсткості, виконані на лицьових сторонах корпусу та орієнтовані під кутом до площини дна, що розташовано у нижній частині корпусу, яка за виглядом наближена до форми паралелепіпеда і на якій виконані округлені грані та опорні елементи, яка відрізняється тим, що конфігурація кожної лицьової сторони корпуса містить опуклий кільцеподібний елемент з ділянкою, утвореною продовженими ребрами жорсткості, які переходять з кожної лицьової сторони корпусу на одну з його бічних сторін, при цьому ребра жорсткості виконані у вигляді виступів, а між ребрами жорсткості виконані виїмки, які також, як і ребра жорсткості, орієнтовані під кутом до площини дна корпусу, і в середині кожного опуклого кільцеподібного елемента розташована плоска ділянка круглої форми, а ділянка верхньої частини корпусу, на якій розташована ручка, має округлену форму.
2. Тара за п. 1, яка відрізняється тим, що кожне ребро жорсткості у вигляді виступу їй опуклому кільцеподібному елементі утворено чотирма криволінійними відрізками і має чотирикутну форму, а верхні сторони кожних двох ребер жорсткості, продовжених на ділянках однієї з бічних сторін корпусу, об'єднані в одну лінію, і виїмки між ребрами жорсткості виконані криволінійними.
3. Тара за п. 1 або за п. 2, яка відрізняється тим, що ребра жорсткості з виїмками між ними на кожному опуклому кільцеподібному елементі розташовані радіально, при цьому виїмки, як і ребра жорсткості, також розташовані на поверхнях дільниць, утворених продовженими ребрами жорсткості, що переходять з лицьових сторін корпусу на одну з бічних сторін корпусу.
4. Тара за п. 1, яка відрізняється тим, що вона містить два кільцеподібних ребра, кожне з яких обрамляє по колу відповідну плоску ділянку круглої форми, розташовану в середині кожного опуклого кільцеподібного елемента.
5. Тара за п. 1 або за п. 2, або за п. 3, або за п. 4, яка відрізняється тим, що сукупна конфігурація опуклих кільцеподібних елементів з їх відповідними ділянками, утвореними продовженими ребрами жорсткості, які переходять з кожної лицьової сторони корпусу на одну з його бічних сторін, плоских ділянок круглої форми в середині опуклих кільцеподібних елементів, що обрамляються кільцеподібними ребрами, ребер жорсткості у вигляді виступів, що чергуються з виїмками на поверхнях опуклих кільцеподібних елементів і ділянок цих елементів, утворених продовженими ребрами жорсткості, які переходять з лицьових сторін на одну з бічних сторін корпусу, імітує форму колеса транспортного засобу.

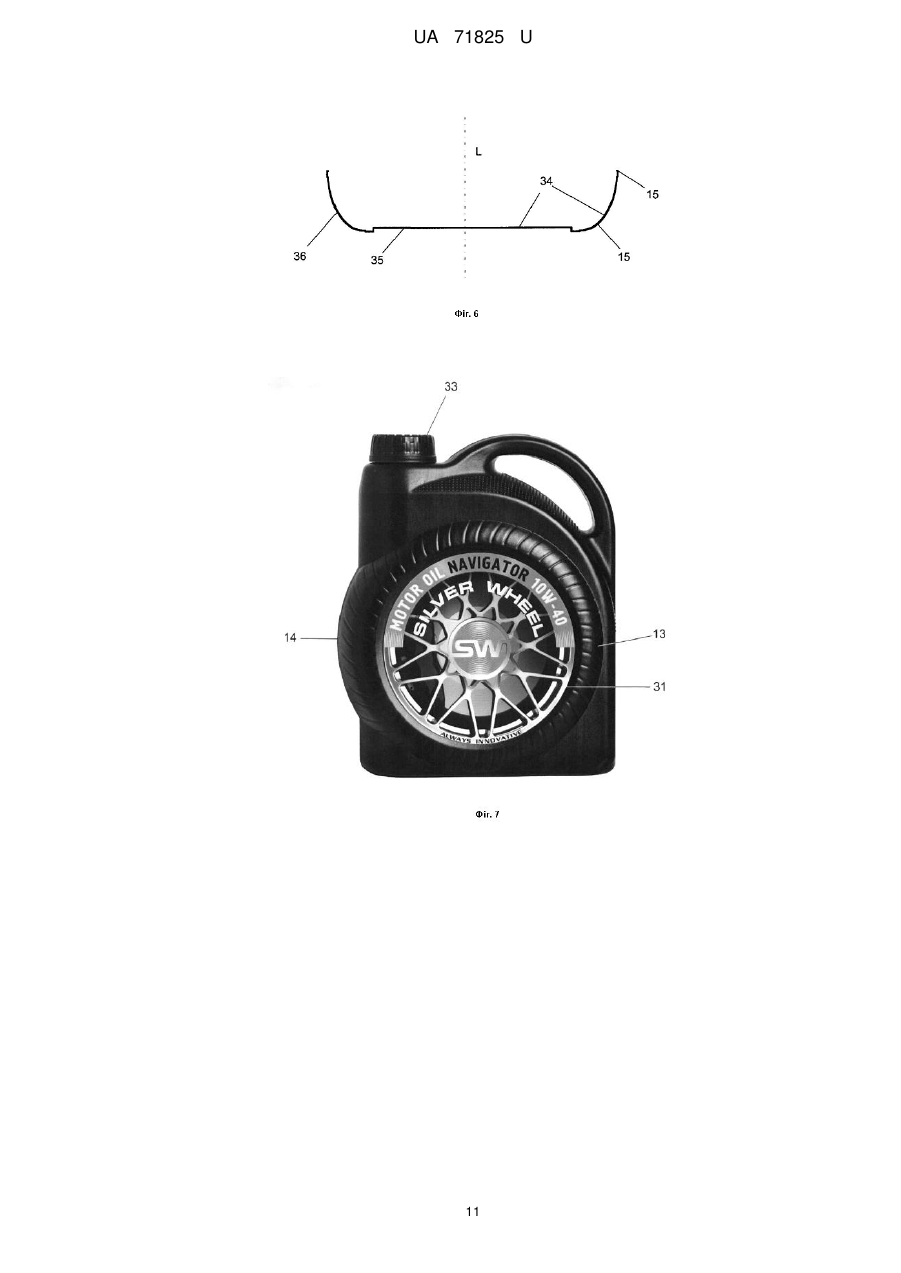

6. Тара за п. 1 або за п. 5, яка відрізняється тим, що на кожній або на одній плоскій ділянці круглої форми в середині опуклого кільцеподібного елемента наноситься або прикріплюється будь-яке зображення колісного диска транспортного засобу.

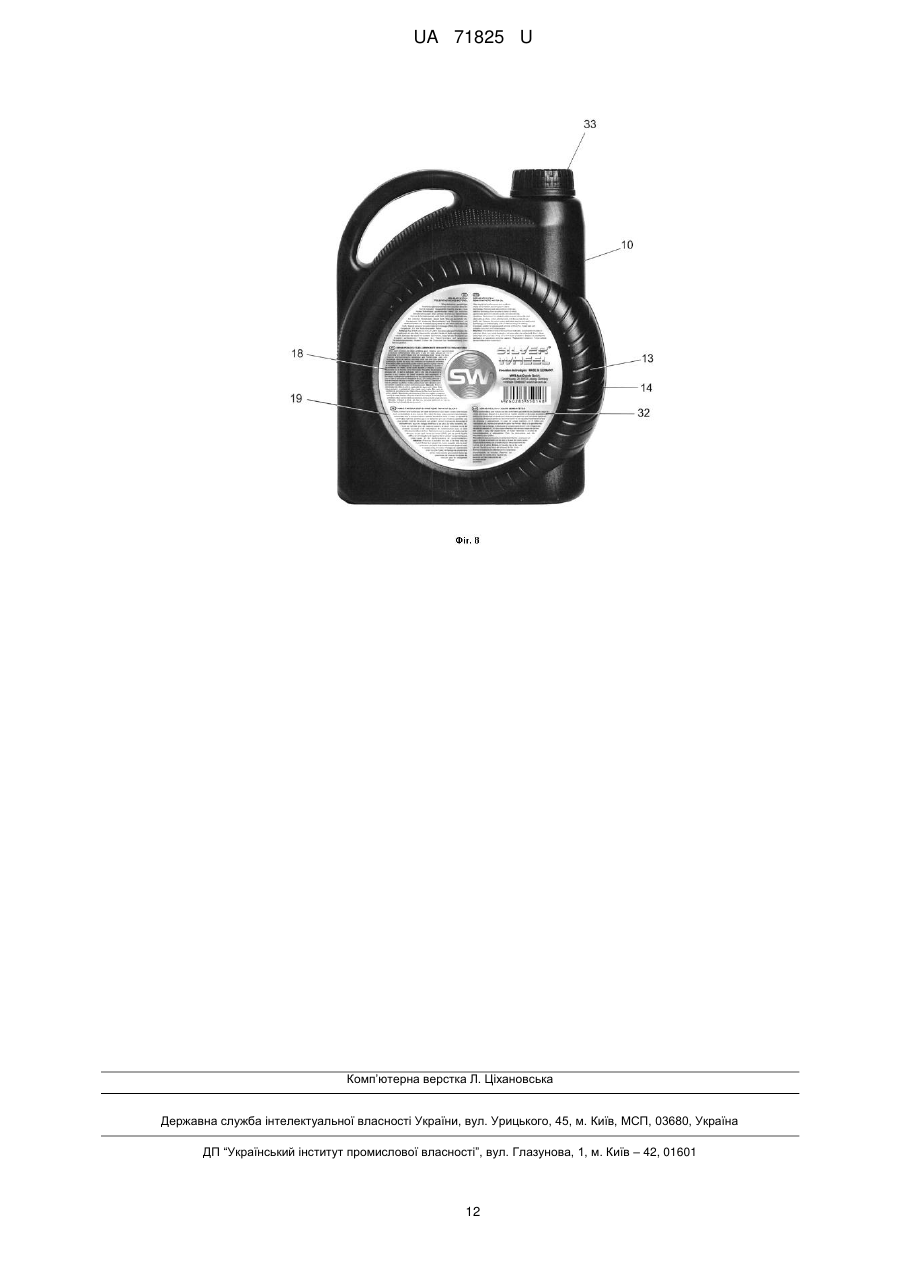

7. Тара за п. 1 або за п. 5, яка відрізняється тим, що на кожній або на одній плоскій ділянці круглої форми в середині опуклого кільцеподібного елемента наносяться або прикріплюються зображення та/або шрифтові блоки рекламно-інформаційного характеру.
8. Тара за п. 1, яка відрізняється тим, що співвідношення зовнішнього діаметра кільцевої частини опуклого кільцеподібного елемента і висоти тари знаходиться в межах від 0,5:1 до 0,8:1 відповідно.
9. Тара за п. 1, яка відрізняється тим, що ручка має округлену форму.
10. Тара за п. 1, яка відрізняється тим, що обмежувач на різьбі горловини виконаний у вигляді 4-12 буртиков, розташованих на відстані один від одного.
11. Тара за п. 1, яка відрізняється тим, що на поверхні ділянки верхньої частини корпуса виконані виступи круглої форми з переходом на поверхню однієї з бічних сторін корпусу.
12. Тара за п. 1, яка відрізняється тим, що на одній з бічних сторін корпусу розташоване ребро у вигляді трьох опуклих вертикальних паралельних ліній.
13. Тара за п. 1, яка відрізняється тим, що на нижній частині корпусу, наближеній до форми (прямокутного) паралелепіпеда, виконані дві округлені грані та дві грановані кутові грані.
14. Тара за п. 1, яка відрізняється тим, що на дні корпусу виконано поздовжнє ребро.
15. Тapa за п. 1, яка відрізняється тим, що на дні корпусу як опорні елементи розташовані обрамляюча дно контурна кромка, поздовжнє ребро дна, а по обидві сторони цього поздовжнього ребра дна виконані поперечні прямокутні виступи в кількості від 10 до 14 та прямокутні виїмки в кількості від 8 до 12, що чергуються з поперечними прямокутними виступами, а також два виступи сегментоподібної форми з боку округлених граней нижньої частини корпусу.
Текст
Реферат: Тара для рідких продуктів містить корпус, який має верхню частину, на якій розташована горловина циліндричної форми з різьбою для нагвинчування кришки і з обмежувачем під цією різьбою, ручку збоку від горловини, дві лицьові сторони корпусу, дві бічні сторони корпусу, ребра жорсткості, виконані на лицьових сторонах корпусу та орієнтовані під кутом до площини дна, що розташовано у нижній частині корпусу, яка за виглядом наближена до форми паралелепіпеда і на якій виконані округлені грані та опорні елементи. Конфігурація кожної лицьової сторони корпусу містить опуклий кільцеподібний елемент з ділянкою, утвореною продовженими ребрами жорсткості, які переходять з кожної лицьової сторони корпусу на одну з його бічних сторін. Ребра жорсткості виконані у вигляді виступів, а між ребрами жорсткості виконані виїмки, які також, як і ребра жорсткості, орієнтовані під кутом до площини дна корпусу. В середині кожного опуклого кільцеподібного елемента розташована плоска ділянка круглої форми. Ділянка верхньої частини корпусу, на якій розташована ручка, має округлену форму. UA 71825 U (12) UA 71825 U UA 71825 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до промислового виробництва тари, а саме - до тари для рідких продуктів з будь-якого напівжорсткого, наприклад, полімерного, матеріалу, яка може бути використана для розливу рідин, що зберігаються при герметизації, для переносу або для періодичного спорожнення при споживанні з тари рідкого продукту. Відома двохаксіально орієнтована тара для рідких продуктів [1], яка виконана з полімерного матеріалу і містить корпус, горловину циліндричної форми з різьбою та обмежувачем під нею, корпус, виконаний у вигляді частин - конічної верхньої, центральної складної форми і нижньої, пов'язаних між собою і з горловиною, причому нижня частина виконана з дном, забезпеченим ніжками у вигляді зовнішніх виступів, а на верхній конічної частини корпусу розташовані ребра жорсткості під кутом до конічної поверхні, і твірна лінія центральній частині виконана у вигляді прямої, розташованої паралельно осі тари, а на центральній частині виконані пірамідальні западини як елементи бічній поверхні ручки, а на ділянці циліндричної частини виконані ребра жорсткості у вигляді западин прямокутної форми, дві стінки яких знаходяться в площині, перпендикулярній осі тари. Однак сформована бічна форма цієї тари, її вертикальна витягнутість і великі пірамідальні западини суттєво обмежують внутрішній об'єм - місткість тари і призводять до додаткових витрат полімерного матеріалу, а форма бічної поверхні тари та розміщення ребер жорсткості не забезпечують досить ефективного утримання форми такої тари, виконаної з гнучкого полімерного матеріалу, що вимагає потовщення її стінки. Елементи, що виконують функцію ручки, забезпечують розміщення центру ваги заповненої тари збоку або зверху руки споживача, що утримує таку тару при її перенесенні або спорожнюванні її об'єму. Але характер взаємодії руки споживача і корпусу тари спрямований на стиск бічних стінок тари і додатково призводить до деформації форми такої тари, що ускладнює маніпулювання цією тарою при періодичному її випорожненні при споживанні рідини, що зберігається в тарі. Відома тара для рідких продуктів [2], яка виконана з полімерного матеріалу і містить корпус, горловину циліндричної форми з різьбою та обмежувачем під нею, корпус виконаний у вигляді конічної верхньої частини, центральної частини циліндричної форми та нижньої частини, пов'язаних між собою і з горловиною, і на поверхні центральної циліндричної частини виконані ділянки з ребрами у вигляді западин трикутної форми. Однак форма ребер, виїмок та їх просторове розміщення співвісно осі тари не тільки не забезпечують ефективного утримання форми такої тари, а навпаки, призначені для деформації цього корпусу. Відома тара для рідких продуктів [3], яка виконана з полімерного матеріалу, містить горловину циліндричної форми з різьбою і обмежувачем під нею, корпус, виконаний у вигляді комічної верхньої частини, центральної частини складної форми і нижньої частини, пов'язаних між собою і з горловиною, причому нижня частина виконана з денцем, забезпеченим ніжками у вигляді зовнішніх виступів, а твірна лінія зазначеної центральній частині виконана у вигляді кривої лінії з подовженим прямим ділянкою, що розташована паралельно осі тари та описує еліпс, осі якого знаходяться на одній лінії з віссю тари, і на поверхні зазначеної центральної частини виконані дві вузьких ділянки з ребрами жорсткості, виконаними у вигляді западин прямокутної форми, дві стінки яких знаходяться в площині, перпендикулярній осі тари. Така тара також має недоліки. Принцип формування бічної форми тари, її вертикальна витягнутість істотно обмежують внутрішній об'єм - місткість тари і призводять до додаткових витрат полімерного матеріалу. А форма бічної поверхні тари та розміщення невеликих ділянок з ребрами жорсткості не забезпечують ефективного утримання форми такої тари, що вимагає потовщення її стінки. Елементи, що виконують функцію ручки, відсутні, що ускладнює маніпулювання такою тарою при її перенесенні або спорожнюванні. Характер взаємодії руки споживача і корпусу тари спрямований на стиск бічних стінок тари всередину і додатково призводить до деформації форми цієї тари. Відома тара для рідких продуктів [4], яка містить горловину циліндричної форми з різьбою та обмежувачем під нею, корпус кулястої форми. Така тара має недоліки. Вертикальна витягнутість форми тари істотно обмежує внутрішній об'єм тари і призводить до додаткових витрат полімерного матеріалу, незважаючи на те, що корпус тари має ділянку, наближену до форми кулі. Але форма бічної поверхні тари та відсутність ділянок з ребрами жорсткості на опуклій частині не забезпечують ефективного утримання форми такої тари, що вимагає потовщення її стінки, або застосування не полімерного (напівтвердого), а жорсткого матеріалу. Елементи, що виконують функцію ручки, відсутні, що ускладнює маніпулювання такою тарою при її перенесенні або при спорожнюванні. Характер взаємодії руки споживача та корпусу тари спрямований на стиск бічних стінок тари всередину і додатково призводить до деформації форми такої тари. Відома тара для рідких продуктів [5], яка містить корпус, поперечний переріз якого має відмінну від круглої форму, плічка і циліндричну горловину з вінцем, а корпус має форму 1 UA 71825 U 5 10 15 20 25 30 35 40 45 50 55 60 усіченого конуса, утвореного твірною, зігнутої з великим змінним радіусом кривизни, велика основа конуса є дном, а на меншій верхній основі усіченого конуса знаходиться горловина, в корпусі виконані вирізи, орієнтовані вгору від більшої основи, глибина яких більше, ніж товщина стінки корпусу, причому вирізи розміщені рівномірно по колу (обхвату) корпусу, вершини вирізів розташовані на рівні або нижче меншого підстави усіченого конуса, а поверхні вирізів мають подовжені нагору рельєфні виступи. Така тара також має недоліки: принцип формування бічної форми тари співвісно вертикальній осі, її вертикальна витягнутість і циліндричні западини суттєво обмежують внутрішній об'єм (місткість) тари і призводять до додаткових витрат полімерного матеріалу. Відома тара-для рідких продуктів [6], яка виконана з полімерного матеріалу і містить корпус, горловину циліндричної форми з різьбою та обмежувачем під нею, корпус має конічну верхню частину, центральну частину циліндричної форми і нижню частину, пов'язані між собою і з горловиною, а на поверхні центральної циліндричної частини корпусу виконані дві циліндричні западини в порожнину корпусу з діаметром, меншим товщини тари і з різьбою, як на горловині. Така тара має недоліки: принцип формування бічної форми тари співвісно вертикальній осі, її вертикальна витягнутість і циліндричні западини суттєво обмежують внутрішній об'єм (місткість) тари і призводять до додаткових витрат полімерного матеріалу, крім того форма бічної поверхні тари, співвідношення розмірів і розміщення западин не забезпечують ефективного утримання форми цієї тари, що вимагає потовщення її стінки. Елементи, що виконують функцію ручки, відсутні, що ускладнює маніпулювання такою тарою при її перенесенні або спорожнюванні. Характер взаємодії руки споживача та корпусу тари спрямований на стиск бічних стінок тари всередину і додатково призводить до деформації форми тари. У разі зберігання в такій тарі їдких рідин проблеми з маніпулюванням тарою при її випорожненні можуть призвести до потрапляння такої рідини на поверхню рук. Кожна з вищеописаних конструкцій тари ([1], [2], [3], [4], [5], [6]) для рідких продуктів не володіє розширеними функціями використання, а саме - для застосування як рекламноінформаційного носія. Найбільш близькою до пропонованого технічного рішення є тара для рідких продуктів [7], що містить корпус, який має верхню частину, на якій розташована горловина циліндричної форми з різьбою для нагвинчування кришки і з обмежувачем під цією різьбою, ручку збоку від горловини, дві лицьові сторони корпусу, дві бічні сторони корпусу, ребра жорсткості, виконані на лицьових сторонах корпусу та орієнтовані під кутом до площини дна, що розташовано у нижній частині корпусу, яка за виглядом наближена до форми паралелепіпеда і на якій виконані округлені грані та опорні елементи. Розміщення горловини та ручки, які розташовані з боку верхнього торця прямокутного корпусу, покращує маніпулювання такою тарою при її перенесенні або при спорожнюванні. Але принцип формування бічної форми тари, її вертикальна витягнутість істотно обмежують внутрішній об'єм - місткість тари, призводять до додаткових витрат полімерного матеріалу. Плоска форма бічної поверхні тари та розміщення двох ребер жорсткості не забезпечують ефективного утримання форми такої тари, що вимагає потовщення її стінки. Функціональні можливості такої тари обмежені - вона не є одночасно цілеспрямованим носієм рекламної інформації. Завданням запропонованого технічного рішення є створення такої тари для рідких продуктів, в якій би за рахунок оригінально виконаної форми нових елементів її корпусу, їх конструктивних особливостей, характеру взаємозв'язку елементів між собою, їх взаєморозташування було можливим досягти технічного результату - забезпечити розширення асортименту видів тари для рідких продуктів з можливістю розширення її функціональних можливостей - використання оригінальної конструкції тари одночасно як ємності для рідких продуктів, так і як сучасного рекламно-інформаційного носія, а також підвищення внутрішнього об'єму порожнини корпусу, більш ефективне утримання форми тари, економія матеріалу для її виготовлення. Поставлене завдання вирішується тим, що запропонована тара для рідких продуктів містить корпус, який має верхню частину, на якій розташована горловина циліндричної форми з різьбою для нагвинчування кришки і з обмежувачем під цією різьбою, ручку збоку від горловини, дві лицьові сторони корпусу, дві бічні сторони корпусу, ребра жорсткості, виконані на лицьових сторонах корпусу та орієнтовані під кутом до площини дна, що розташовано у нижній частині корпусу, яка за виглядом наближена до форми паралелепіпеда і на якій виконані округлені грані та опорні елементи. Новим є те, що конфігурація кожної лицьової сторони корпусу містить опуклий кільцеподібний елемент з ділянкою, утвореною продовженими ребрами жорсткості, які переходять з кожної лицьової сторони корпусу на одну ч бічних сторін корпусу, при цьому ребра жорсткості виконані у вигляді виступів, а між ребрами жорсткості виконані виїмки, які також, як і ребра жорсткості, орієнтовані під кутом до площини дна корпусу, і в середині кожного опуклого 2 UA 71825 U 5 10 15 20 25 30 35 40 45 50 55 кільцеподібного елемента розташована плоска ділянка круглої форми, а ділянка верхньої частини корпусу, на якій розташована ручка, має округлену форму. Додатково для окремих випадків конструктивного виконання, для особливих, окремих умов використання, а також для розвитку, уточнення ознак незалежного пункту формули корисної моделі запропонована тара для рідких продуктів характеризується наступними ознаками. Кожне ребро жорсткості у вигляді виступу на опуклому кільцеподібному елементі утворено чотирма криволінійними відрізками і має чотирикутну форму, а верхні сторони кожних двох ребер жорсткості, продовжених на ділянках однієї з бічних сторін корпусу, об'єднані в одну лінію, і виїмки між ребрами жорсткості виконані криволінійними. Ребра жорсткості з виїмками між ними на кожному опуклому кільцеподібному елементі розташовані радіально, при цьому виїмки, як і ребра жорсткості, також розташовані на поверхнях дільниць, утворених продовженими ребрами жорсткості, що переходять з лицьових сторін корпусу на одну з бічних сторін корпусу. Тара містить два кільцеподібних ребра, кожне з яких обрамляє по колу відповідну плоску ділянку круглої форми, розташовану в середині кожного опуклого кільцеподібного елемента. Сукупна конфігурація опуклих кільцеподібних елементів з їх відповідними ділянками, утвореними продовженими ребрами жорсткості, які переходять на одну з бічних сторін, плоских ділянок круглої форми в середині опуклих кільцеподібних елементів з обрамляють їх кільцеподібними ребрами, ребер жорсткості у вигляді виступів, що чергуються з виїмками на поверхнях опуклих кільцеподібних елементів і ділянок цих елементів, утворених продовженими ребрами жорсткості, які переходять з кожної лицьової сторони корпусу на одну з бічних сторін корпусу, імітує форму колеса транспортного засобу. На кожній або на одній плоскій ділянці круглої форми в середині опуклого кільцеподібного елемента нанесено або прикріплено зображення колісного диска транспортного засобу. На кожній або на одній плоскій ділянці круглої форми в середині опуклого кільцеподібного елемента нанесені або прикріплені зображення та/або шрифтові блоки рекламноінформаційного характеру. Співвідношення зовнішнього діаметра кільцевої частини опуклого кільцеподібного елемента і висоти тари знаходяться в межах від 0,5:1 до 0,8:1 відповідно. Ручка має округлену форму. Обмежувач на різьбі горловини виконаний у вигляді 4-12 буртиков, розташованих на відстані один від одного. На поверхні ділянки верхньої частини корпусу виконані виступи круглої форми з переходом на поверхню однієї з бічних сторін корпусу. На одній з бічних сторін корпусу розташоване ребро у вигляді трьох опуклих вертикальних паралельних ліній. На нижній частині корпусу, наближеною до форми паралелепіпеда, виконані дві округлені грані та дві грановані кутові грані. На дні корпусу виконано поздовжнє ребро. На дні корпусу як опорні елементи розташовані обрамляюча дно контурна кромка, поздовжнє ребро дна, а по обидві сторони цього поздовжнього ребра дна виконані поперечні прямокутні виступи в кількості від 10 до 14 та прямокутні виїмки в кількості від 8 до 12, що чергуються з поперечними прямокутними виступами, а також два виступи сегментоподібної форми з боку округлених граней нижньої частини корпусу. Запропонована тара для рідких продуктів ілюструється наступними графічними зображеннями - фігурами креслень: Фіг. 1 - лицьова сторона 9 корпусу 1 тари для рідких продуктів; Фіг. 2 - бічна сторона 11 корпусу 1 тари для рідких продуктів; Фіг. 3 - вид тари для рідких продуктів знизу; Фіг. 4 - наочне зображення тари для рідких продуктів - аксонометричній об'ємне зображення, що передає просторову структуру і розташування тари в просторі, на якому показані доступні для огляду елементи тари з відповідними цифровими позначеннями; Фіг. 5 - вид А: розріз в області виїмки 16; Фіг. 6 - схематичне зображення контуру, отриманого при перетині опуклого кільцеподібного елемента 13: твірна лінія 34 з ділянкою прямої лінії 35 біля осі її обертання L, поєднана з опуклою кривою 36 і ребрами жорсткості 15 у вигляді виступів; Фіг. 7 - наочне зображення тари для рідких продуктів, що ілюструє окремий випадок її виконання з нанесеним на плоску ділянку 18 зображення 31 диска колеса (колісного диска) транспортного засобу; 3 UA 71825 U 5 10 15 20 25 30 35 40 45 50 55 Фіг. 8 - наочне зображення тари для рідких продуктів, що ілюструє окремий випадок її виконання з нанесеними на плоский ділянці 18 зображеннями і шрифтовими блоками рекламноінформаційного характеру 32. На Фіг. 8 показані лицьова сторона 10 корпусу 1, інші елементи тари, доступні для огляду з лицьової сторони 10: лицьова сторона 10 корпусу 1 має такий же вигляд, як і лицьова сторона 9, тільки симетрично з протилежної сторони корпусу 1. Всі цифрові позначення елементів запропонованої тари, ілюстрованої вищевказаними фігурами 1, 2, 3, 4, 5, 6, 7, 8, наведені в описі цієї тари нижче. Практичне здійснення запропонованої тари для рідких продуктів характеризується наступним її описом. Статичний стан. Запропонована тара представляє собою конструкцію, що містить такі елементи, вузли. Тара для рідких продуктів містить корпус 1 з його верхньою частиною 2, на якій розташовані горловина 3 циліндричної форми з різьбою 4 для нагвинчування кришки (кришка показана на Фіг. 7 і на Фіг. 8, на яких вона позначена цифровою позицією 33). Обмежувач 5 у вигляді восьми (в окремих випадках у межах від чотирьох до дванадцяти) буртиков розташованих під різьбою 4. Збоку від горловини 3 розташована ручка 6 округлої форми. У верхній частині 2 корпусу 1 на поверхні ділянці 7 округленої форми, над якою розташована ручка 6, розташовані виступи 8 круглої форми з переходом на поверхню однієї з бічних сторін корпусу 1, а саме - на поверхню бічної сторони 12 (ці виступи 8 показані для окремого випадку виконання запропонованої тари на Фіг. 4). Корпус 1 містить дві лицьові сторони - лицьову сторону 9 і лицьову сторону 10, дві бічні сторони - бічну сторону 11 і бічну сторону 12. Лицьова сторона 9 і лицьова сторона 10 корпусу 1 мають однаковий вигляд - на корпусі 1 вони мають симетричне протилежне розташування. У центрі кожної з лицьових сторін 9 і 10 розташований опуклий кільцеподібний елемент 13 з ділянкою 14, утвореною продовженими ребрами жорсткості 15, які плавно переходять з лицьової сторони 9 і з лицьової сторони 10 корпусу 1 на одну з бокових сторін корпусу 1, а саме - на бічну сторону 11. На таких опуклих кільцеподібних елементах 13 лицьових сторін 9 і 10 і на їх відповідних ділянках 14, утворених продовженими ребрами жорсткості 15, які плавно переходять з лицьових сторін 9 і 10 на одну з бокових сторін корпусу 1 - на бічну сторону 11, виконані ребра жорсткості 15 у вигляді виступів. Кожне з таких ребер жорсткості 15 утворено чотирма криволінійними відрізками і має чотирикутну форму - форму криволінійного чотирикутника, обмеженого чотирма кривими лініями (дугами). Ребра жорсткості 15 розміщені з регулярним періодом. Між ребрами жорсткості 15 розташовані виїмки 16. Ребра жорсткості 15 і виїмки 16 між ними орієнтовані під кутом до площини дна 24, вони розташовані радіально. Кожна ділянка 14 відповідного опуклого кільцеподібного елемента 13 утворена продовженими - подовженими ребрами жорсткості 15, перехідними з лицьових сторін 9 і 10 на бічну сторону 11. Між ребрами жорсткості розташовані виїмки 16. В одну лінію 17 об'єднані верхні сторони кожних двох ребер жорсткості 15, які продовжені (подовжені) - плавно перейшли з лицьових сторін 9 та 10 на одну з бічних сторін, а саме на ділянки 14 бічної сторони 11. У середині кожного опуклого кільцеподібного елемента 13 розташована плоска ділянка 18 круглої форми, обрамлена по колу кільцеподібним ребром 19. Поверхня кожного кільцеподібного ребра 19 нахилена під кутом до плоскої ділянки 18 круглої форми. Плоскі ділянки 18 призначені також для їх використання в якості інформаційних полів для нанесення або прикріплення на них носіїв інформаційно-рекламного характеру. На бічній стороні 11 корпусу 1 сформовано бічне ребро 20 у вигляді трьох опуклих вертикальних паралельних ліній. Нижня частина 21 корпусу 1 наближена до форми паралелепіпеда, що містить округлені грані 22 і грановані кутові грані 23. У нижній частині 21 корпусу 1 розташовано його дно 24. На дні 24 виконано поздовжнє ребро 25, і по обидві сторони цього ребра 25 розташовані поперечні чотирикутні виступи 26, два виступи 27 сегментоподібної форми з боку округлених граней 23, а також поперечні виїмки 28, які чергуються з виступами 26, 27. Виступи 26, 27, виїмки 28 розташовані усередині обрамляючої контурної кромки 29 і разом з поздовжнім ребром 25 ці елементи служать опорою тари - "ніжками". Сукупна конфігурація 30 опуклих кільцеподібних елементів 13, розташованих в середині кожного з них плоских ділянок 18 круглої форми, ділянок 14 на бічній стороні 11, кільцеподібних ребер 19, ребер жорсткості 15 в вигляді виступів, виїмок 16 на поверхнях опуклих кільцеподібних елементів 13, імітує форму колеса транспортного засобу, наприклад, автомобіля (Фіг. 4). В окремому випадку виконання (використання) тари на одній або на двох плоских ділянках 18 наноситься або прикріплюється зображення 31 колісного диска транспортного засобу (Фіг. 7). 4 UA 71825 U 5 10 15 20 25 30 35 40 45 50 55 В окремому випадку виконання (використання) тари на одній або на двох плоских ділянках 18 наносяться або прикріплюються зображення і шрифтові блоки рекламно-інформаційного характеру 32 (Фіг. 8). На Фіг. 7 і на Фіг. 8 показана також кришка 33, яка може мати будь-яку зовнішню форму. Для окремих випадків конструктивного виконання пропонованої тари співвідношення зовнішнього діаметра d кільцевої частини опуклого кільцеподібного елемента 13 і висоти Н тари знаходяться в межах від 0,5:1 до 0,8:1 відповідно. На схематичному зображенні контуру, отриманого при перетині опуклого кільцеподібного елемента 13 (Фіг. 6), показана твірна лінія 34 з ділянкою прямої лінії 35 біля осі її обертання L, поєднана з опуклою кривою 36 і ребрами жорсткості 15 у вигляді виступів. Для наочності описані вище цифрові позиції елементів запропонованої конструкції тари наведені нижче у вигляді послідовного переліку (специфікації): 1 - корпус 2 - верхня частина корпусу 1 3 - горловина циліндричної форми 4 - різьба горловини 3 для нагвинчування кришки (кришка 33 показана на Фіг. 7 і на Фіг. 8) 5 - обмежувач у вигляді чотирьох - дванадцяти (4-12) буртиков під різьбою 4 6 - ручка округленої форми, розташована збоку від горловини 3 7 - ділянка округленої форми верхньої частини 2, на якій розташована ручка 6 8 - виступи круглої форми, виконані на поверхні ділянки 7 з переходом на поверхню бічної сторони 12 корпусу 1 9 - лицьова сторона корпусу 1 10 - лицьова сторона корпусу 1 11 - бічна сторона корпусу 1 12 - бічна сторона корпусу 1 13 - опуклий кільцеподібний елемент 14 - ділянка опуклого кільцеподібного елемента 13, що містить ребра жорсткості 15 з виїмками 16: ця ділянка 14 утворена подовженими ребрами жорсткості 15. які перейшли з лицьових сторін 9 і 10 на бічну сторону 11, а між ребрами жорсткості розташовані виїмки 16 15 - ребро жорсткості, орієнтоване під кутом до площини дна 24; ребра жорсткості 15 виконані у вигляді виступів, утворених чотирма криволінійними відрізками і мають чотирикутну форму - форму криволінійного чотирикутника, обмеженого чотирма кривими лініями (дугами). Ребра жорсткості 15 виконані на опуклих кільцеподібних елементах 13 і на їх відповідних ділянках 14, з плавним переходом - подовженням ребер жорсткості 15 і виїмок між ними 16 на бічну сторону 11 16 - виїмка, розташована між ребрами жорсткості 15; виїмки 16 виконані на опуклих кільцеподібних елементах 13 і на їх відповідних ділянках 14, утворених подовженими ребрами жорсткості 15, перехідними з лицьових сторін 9 і 10 на бічну сторону 11. 17 - одна лінія, утворена об'єднаними верхніми сторонами двох ребер жорсткості 15 на ділянках 14 18 - плоска ділянка круглої форми, розташована в середині кожного опуклого кільцеподібного елемента 13 19 - кільцеподібне ребро, що обрамляє по колу плоску ділянку 18; площина кільцеподібного ребра 19 виконана під кутом до плоскої ділянки 18 20 - бічне ребро у вигляді трьох вертикальних паралельних ліній на бічній стороні 11 21 - нижня частина корпусу 1 наближена до форми паралелепіпеда, що містить округлені грані 22 і грановані кутові грані 23 22 - округлена грань нижньої частини 21 23 - гранована (гранчаста) кутова грань нижньої частини 21 24 - дно 25 - поздовжнє ребро на дні 24 26 - поперечний чотирикутний виступ (10-14 таких виступів) на дні 24 27 - виступ сегментоподібний (два таких виступу) на дні 24 28 - поперечна чотирикутна виїмка (8-12 таких виїмок) на дні 24 29 - обрамляюча контурна кромка 30 - сукупна конфігурація опуклих кільцеподібних елементів 13 із відповідними ділянками 14, утвореними продовженими - ребрами жорсткості 15, перехідними з лицьових сторін 9 і 10 на бічну сторону 11, розташованих між ребрами жорсткості виїмок 16, плоских ділянки 18 круглої форми з відповідними кільцеподібними ребрами 19, ребер жорсткості 15 у вигляді виступів, 5 UA 71825 U 5 10 15 20 25 30 35 40 45 50 55 виїмок 16 на поверхнях опуклих кільцеподібних елементів 13, імітує форму колеса транспортного засобу, наприклад, автомобіля (Фіг. 1) 31 - будь-яке зображення колісного диска транспортного засобу, наприклад, автомобіля, на плоскій ділянці круглої форми 18 в середині опуклого кільцеподібного елемента 13 (Фіг. 7) 32 - зображення і шрифтові блоки рекламно-інформаційного характеру на плоскій ділянці 18 в середині опуклого кільцеподібного елемента 13 (Фіг. 8) 33 - кришка 34 - твірна лінія, показана на схематичному зображенні контуру, отриманого при перетині опуклого кільцеподібного елемента 13 (Фіг. 6) з ділянкою прямої лінії 35 біля осі її обертання L, поєднана з опуклою кривою 36 і ребрами жорсткості 15 у вигляді виступів. Застосовують запропоновану тару для рідких продуктів традиційним способом. Через горловину 3 внутрішню порожнину тари заповнюють необхідною рідиною і закупорюють із застосуванням різьби 4 на горловині 3. Переносять і перекладають тару за допомогою ручки 6. При необхідності спорожнення при використанні з тари рідини відкриту тару за допомогою ручки 6 тару нахиляють. При здійсненні зазначених операцій достатньо однієї руки користувача для маніпулювання тарою. Завдяки обраному співвідношенню розмірів корпусу тари центр ваги тари знаходиться на невеликій відстані і під ручкою 6. При цьому тара ефективно зберігає свою форму завдяки просторовому розміщенню і співвідношенню формотворчих корпус 1 поверхонь і розміщення на них ребер жорсткості 15 з виїмками 16. Плоскі ділянки 18 круглої форми призначені також для їх використання в якості інформаційних полів для нанесення або прикріплення на них носіїв інформаційно-рекламного характеру. Запропонована тара для рідких продуктів може бути виконана з будь-якого технологічно і регламентно-інструктивно прийнятного матеріалу, економічно та експлуатаційно доцільного для певного виду рідини. Сукупність усіх ознак запропонованої тари для рідких продуктів, у тому числі нові ознаки дозволяє при її застосуванні досягти технічного результату, а саме - забезпечити розширення асортименту видів тари для рідких продуктів, з можливістю використання її оригінальної конструкції одночасно як ємності для рідких продуктів, так і як сучасного рекламноінформаційного носія, а також підвищити внутрішній об'єм порожнини корпусу, забезпечити більш ефективне утримання форми тари, розширити функціональні можливості, поліпшити комфортність - зручність при її використанні (експлуатації), економію матеріалу. Сформована особливим чином конфігурація кожної лицьової сторони корпусу тари, що містить опуклий кільцеподібний елемент з ділянкою, що плавно переходять на одну з бічних сторін корпусу, виконання ребер жорсткості у вигляді виступів, що чергуються з виїмками і орієнтованих разом з виїмками під кутом до площини дна корпусу, наявність на кожній лицьовій стороні плоскої ділянки круглої форми з кільцеподібним ребром дозволяє збільшити внутрішній об'єм порожнини корпусу, забезпечити більш ефективне утримання форми тари і одночасно така конструкція тари дозволяє розширити функціональні можливості тари - використовувати її як рекламно-інформаційний носій. Використання нових елементів форми і розміщення ребер жорсткості покращує ефективність утримання форми такої тари, в тому числі при різних кутах зовнішнього впливу на поверхню корпусу. Сукупна конфігурація опуклих кільцеподібних елементів з їх відповідними ділянками, що плавно переходять на одну з бічних сторін корпусу, плоских ділянок круглої форми з кільцеподібними ребрами, розташованих в середині опуклих кільцеподібних елементах, ребер жорсткості у вигляді виступів, що чергуються з вузькими виїмками на поверхнях опуклих кільцеподібних елементів, імітує форму колеса транспортного засобу, що надає конструкції тари функцію особливого і оригінального рекламного носія, зокрема, при використанні тари для рідин, що застосовуються для автомобілів та інших транспортних засобів. Виконання в центральній частині кожної лицьової сторони корпусу тари плоскої ділянки круглої форми дозволяє розмістити на одній з поверхонь такої ділянки будь-яке зображення колісного диску, а на іншій поверхні розмістити написи або етикетку рекламно-інформаційного характеру у найбільш візуально домінуючої частини поверхні тари, що дозволяє використовувати тару одночасно як ємність для рідких продуктів, так і в якості сучасного рекламно-інформаційного носія у вигляді автомобільного колеса, яке ніби вбудовано в саму тару. Співвідношення зовнішнього діаметра кільцевої частини опуклого кільцеподібного елемента і висоти тари в межах 0,5:1-0,8:1 оптимізує зазначені вище технічні характеристики тари, 6 UA 71825 U 5 10 15 20 25 30 35 40 45 50 зокрема підвищення внутрішнього об'єму порожнини корпусу одночасно із забезпеченням ефективного утримання форми такої тари. В результаті - застосування нових елементів на поверхні корпусу на одній з його бічних сторін формуються додаткові подовжені криволінійні, або навіть замкнуті ребра жорсткості, які додатково підвищують ефективність утримання форми такої гари. Для окремого випадку виконання запропонованої тари розташовані на верхній поверхні корпусу виступи круглої форми забезпечують створення шорсткості поверхні з оптимальним коефіцієнтом ковзання, що підвищує комфортність експлуатації при необхідності утримування (підтримування) цієї тари рукою споживача при її нахилі, перенесенні. При створенні запропонованої тари для рідин для досягнення технічного результату потрібно було створити нову сукупність елементів цього технічного рішення, їх взаємозв'язку, форми, які дозволили отримати неочевидний ефект при реалізації, використання цієї тари. Непередбачуваність досягнення технічного результату при реалізації пропонованого технічного рішення обумовлена також досягненням якісно нової властивості готового виробу як рекламного носія завдяки новій сукупності всіх елементів, у тому числі нових елементів запропонованої тари. При розробці пропонованої тари автором завдяки новим ознаками створено конструкторське рішення, що дозволяє розширити функціональні можливості запропонованої тари, а саме використовувати її й для рекламних цілей як рекламно-інформаційного носія одночасно з вирішенням завдання щодо підвищення жорсткості корпусу, раціонального збільшення ємності. Розроблена для рідких продуктів тара має оптимальні характеристики співвідношення внутрішнього об'єму, жорсткості корпусу та його ергономічності для зберігання, перенесення або її періодичного спорожнення при споживанні з тари рідини і може бути використана також для їдких (агресивних) рідин. Виробництво запропонованої тари економічно, так як дозволяє знизити витрати на матеріал, з якого вона виготовляється. Запропонована тара може бути задіяна в промисловості - тара для рідких продуктів згідно з заявленою корисною моделлю може бути вироблена в умовах промислового виробництва і широко використана за призначенням. Приклад конкретного промислового використання пропонованої тари наведено вище. Запропонована тара, технологія її виробництва широко випробувана, ця тара виготовлена у промислових умовах, досліджено умови використання, умови експлуатації, застосування, споживчий попит пропонованої тари. У процесі досліджень, випробувань ця тара для рідких продуктів за рахунок зміни форми її елементів, інших нових особливостей елементів тари, їх взаємозв'язку, взаєморозташування має збільшений внутрішній об'єм порожнини корпусу, володіє ефективним утриманням форми. Створення такої тари дозволяє розширити її функціональні можливості, що дозволяє розширити асортимент і номенклатуру видів тари для рідких продуктів, розширити область застосування з можливістю використання її оригінальної конструкції як сучасного рекламно-інформаційного носія, а також надати їй естетичну виразність. Запропонована тара економічна в виробництві, комфортна при її використанні (експлуатації). Джерела інформації: 1. Патент US № 5199587, МПК В29С 33/00, В29С 49/48, B65D1/02, дата публікації 06.04.1993. 2. Деклараційний патент України на корисну модель № 65959, МПК B65D 1/00, B65D 83/00, дата публікації 15.04.2004, бюл. № 4. 3. Патент US № 2022520, МПК B65D 23/10, дата публікації 26.11.1935. 4. Свідоцтво на корисну модель RU № 20903 U1, МПК B65D 1/10, дата публікації 10.12.2001. 5. Деклараційний патент України на корисну модель № 14596, МПК В65D 1/02, дата публікації 15.05.2006, бюл. № 5. 6. Деклараційний патент України на корисну модель № 7073 МПК B65D 1/00, B29D 22/00, 15.06.2005, бюл. № 6. 7. Свідоцтво на корисну модель RU № 14371, МПК B65D 1/00, B65D 43/00, дата публікації 20.07.2000 - прототип. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 1. Тара для рідких продуктів, що містить корпус, який має верхню частину, на якій розташована горловина циліндричної форми з різьбою для нагвинчування кришки і з обмежувачем під цією різьбою, ручку збоку від горловини, дві лицьові сторони корпусу, дві бічні сторони корпусу, ребра жорсткості, виконані на лицьових сторонах корпусу та орієнтовані під кутом до площини 7 UA 71825 U 5 10 15 20 25 30 35 40 45 50 дна, що розташовано у нижній частині корпусу, яка за виглядом наближена до форми паралелепіпеда і на якій виконані округлені грані та опорні елементи, яка відрізняється тим, що конфігурація кожної лицьової сторони корпусу містить опуклий кільцеподібний елемент з ділянкою, утвореною продовженими ребрами жорсткості, які переходять з кожної лицьової сторони корпусу на одну з його бічних сторін, при цьому ребра жорсткості виконані у вигляді виступів, а між ребрами жорсткості виконані виїмки, які також, як і ребра жорсткості, орієнтовані під кутом до площини дна корпусу, і в середині кожного опуклого кільцеподібного елемента розташована плоска ділянка круглої форми, а ділянка верхньої частини корпусу, на якій розташована ручка, має округлену форму. 2. Тара за п. 1, яка відрізняється тим, що кожне ребро жорсткості у вигляді виступу їй опуклому кільцеподібному елементі утворено чотирма криволінійними відрізками і має чотирикутну форму, а верхні сторони кожних двох ребер жорсткості, продовжених на ділянках однієї з бічних сторін корпусу, об'єднані в одну лінію, і виїмки між ребрами жорсткості виконані криволінійними. 3. Тара за п. 1 або за п. 2, яка відрізняється тим, що ребра жорсткості з виїмками між ними на кожному опуклому кільцеподібному елементі розташовані радіально, при цьому виїмки, як і ребра жорсткості, також розташовані на поверхнях дільниць, утворених продовженими ребрами жорсткості, що переходять з лицьових сторін корпусу на одну з бічних сторін корпусу. 4. Тара за п. 1, яка відрізняється тим, що вона містить два кільцеподібних ребра, кожне з яких обрамляє по колу відповідну плоску ділянку круглої форми, розташовану в середині кожного опуклого кільцеподібного елемента. 5. Тара за п. 1 або за п. 2, або за п. 3, або за п. 4, яка відрізняється тим, що сукупна конфігурація опуклих кільцеподібних елементів з їх відповідними ділянками, утвореними продовженими ребрами жорсткості, які переходять з кожної лицьової сторони корпусу на одну з його бічних сторін, плоских ділянок круглої форми в середині опуклих кільцеподібних елементів, що обрамляються кільцеподібними ребрами, ребер жорсткості у вигляді виступів, що чергуються з виїмками на поверхнях опуклих кільцеподібних елементів і ділянок цих елементів, утворених продовженими ребрами жорсткості, які переходять з лицьових сторін на одну з бічних сторін корпусу, імітує форму колеса транспортного засобу. 6. Тара за п. 1 або за п. 5, яка відрізняється тим, що на кожній або на одній плоскій ділянці круглої форми в середині опуклого кільцеподібного елемента наноситься або прикріплюється будь-яке зображення колісного диска транспортного засобу. 7. Тара за п. 1 або за п. 5, яка відрізняється тим, що на кожній або на одній плоскій ділянці круглої форми в середині опуклого кільцеподібного елемента наносяться або прикріплюються зображення та/або шрифтові блоки рекламно-інформаційного характеру. 8. Тара за п. 1, яка відрізняється тим, що співвідношення зовнішнього діаметра кільцевої частини опуклого кільцеподібного елемента і висоти тари знаходиться в межах від 0,5:1 до 0,8:1 відповідно. 9. Тара за п. 1, яка відрізняється тим, що ручка має округлену форму. 10. Тара за п. 1, яка відрізняється тим, що обмежувач на різьбі горловини виконаний у вигляді 4-12 буртиков, розташованих на відстані один від одного. 11. Тара за п. 1, яка відрізняється тим, що на поверхні ділянки верхньої частини корпусу виконані виступи круглої форми з переходом на поверхню однієї з бічних сторін корпусу. 12. Тара за п. 1, яка відрізняється тим, що на одній з бічних сторін корпусу розташоване ребро у вигляді трьох опуклих вертикальних паралельних ліній. 13. Тара за п. 1, яка відрізняється тим, що на нижній частині корпусу, наближеній до форми (прямокутного) паралелепіпеда, виконані дві округлені грані та дві грановані кутові грані. 14. Тара за п. 1, яка відрізняється тим, що на дні корпусу виконано поздовжнє ребро. 15. Тapa за п. 1, яка відрізняється тим, що на дні корпусу як опорні елементи розташовані обрамляюча дно контурна кромка, поздовжнє ребро дна, а по обидві сторони цього поздовжнього ребра дна виконані поперечні прямокутні виступи в кількості від 10 до 14 та прямокутні виїмки в кількості від 8 до 12, що чергуються з поперечними прямокутними виступами, а також два виступи сегментоподібної форми з боку округлених граней нижньої частини корпусу. 8 UA 71825 U 9 UA 71825 U 10 UA 71825 U 11 UA 71825 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 12
ДивитисяДодаткова інформація
Назва патенту англійськоюContainer for liquid products
Автори англійськоюVashurkin Mykhailo Yuriiovych
Назва патенту російськоюТара для жидких продуктов
Автори російськоюВашуркин Михаил Юрьевич
МПК / Мітки
МПК: G09F 23/00, B65D 1/00, B65D 1/10, B65D 43/00, B65D 3/00, B65D 1/02
Мітки: продуктів, тара, рідких
