Тара для рідких продуктів

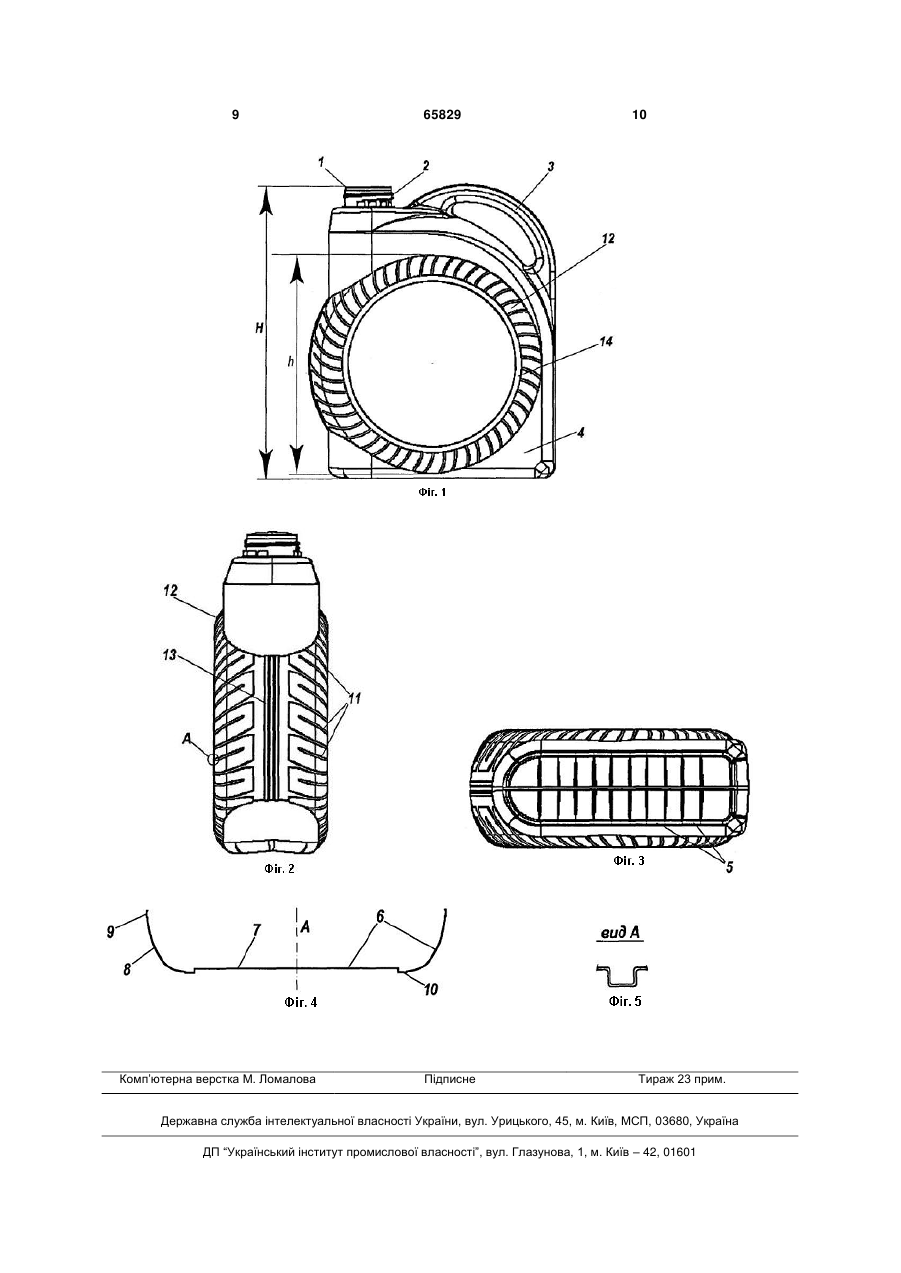

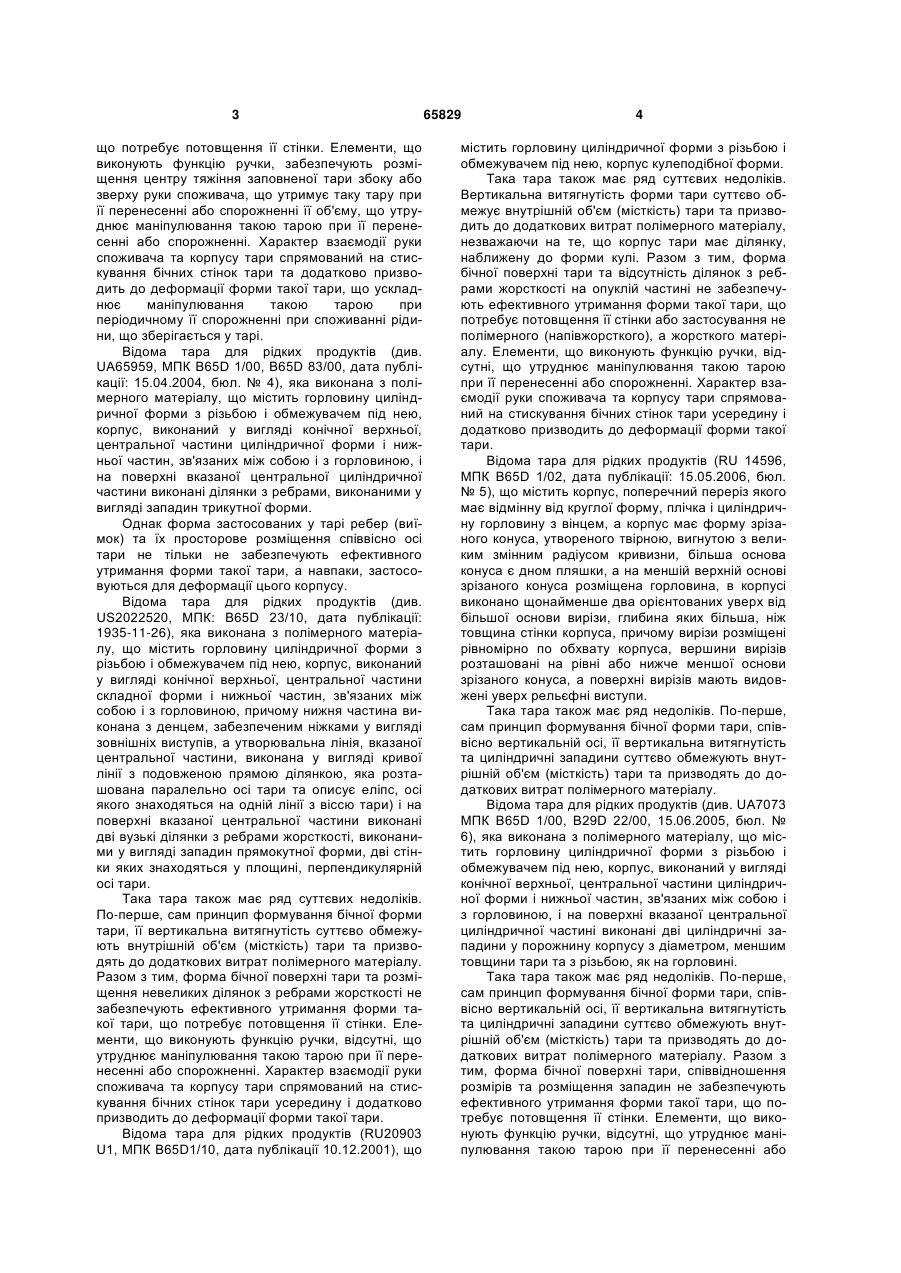

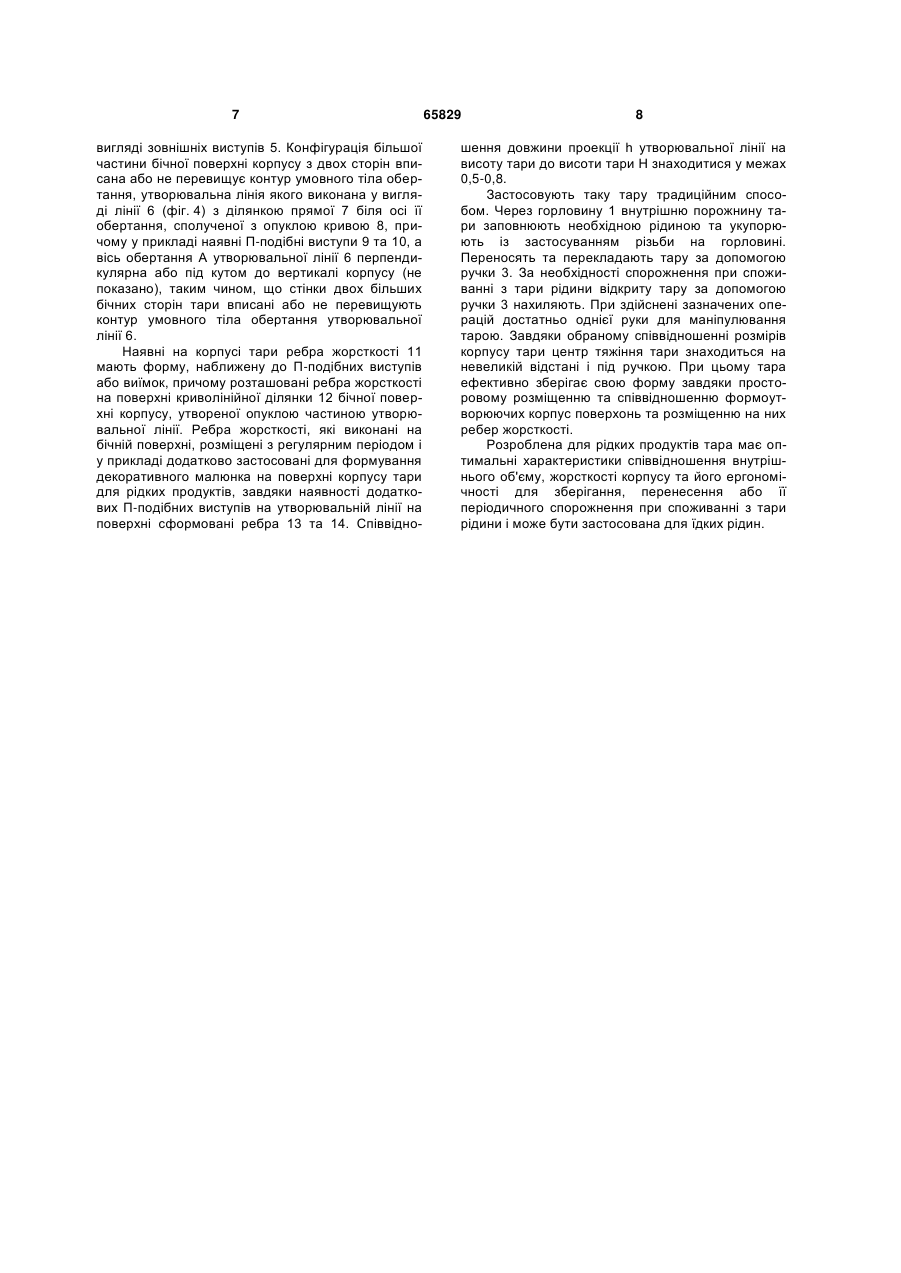

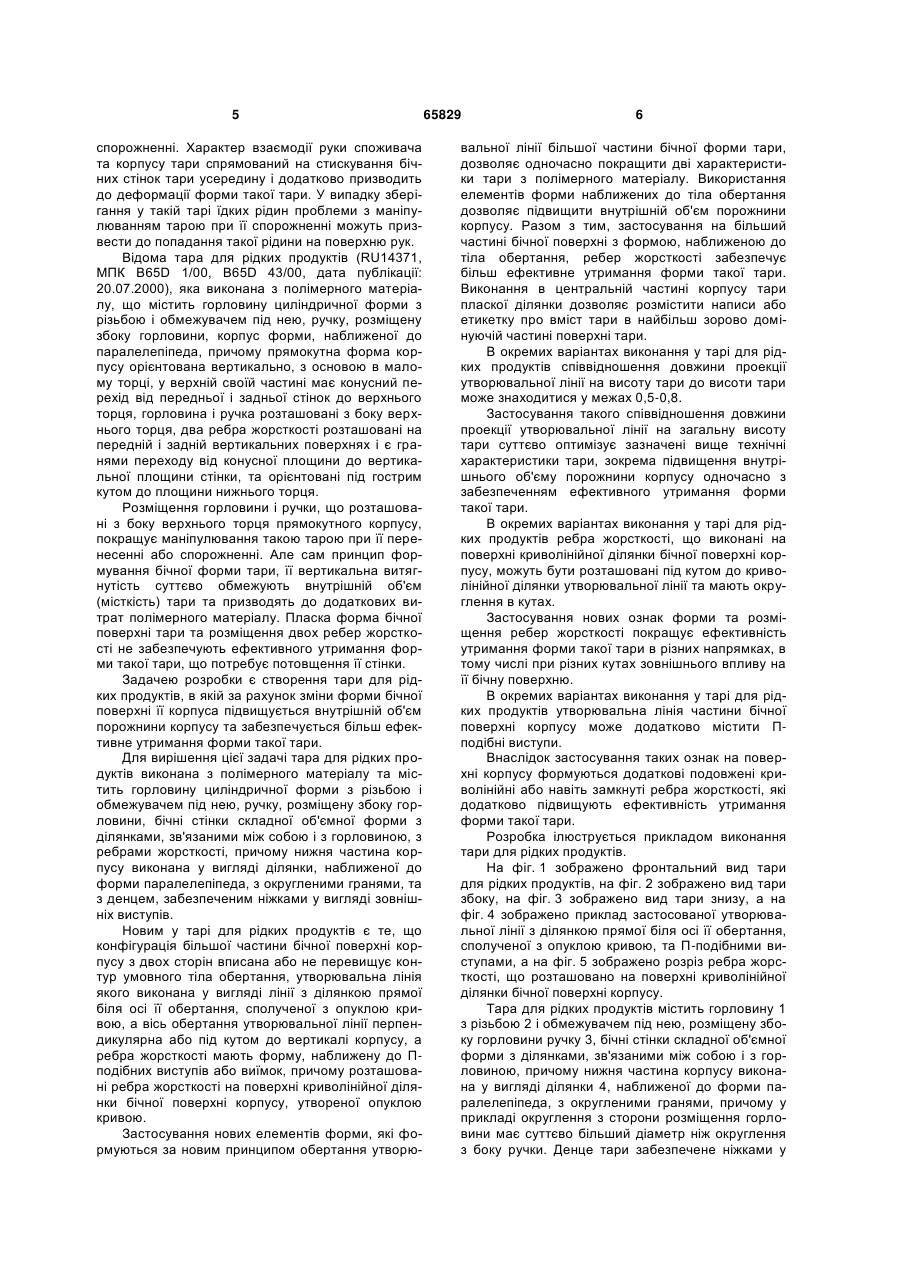

1. Тара для рідких продуктів, що виконана з полімерного матеріалу та містить горловину циліндричної форми з різьбою і обмежувачем під нею, ручку, розміщену збоку горловини, бічні стінки складної об'ємної форми з ділянками, зв'язаними між собою і з горловиною, з ребрами жорсткості, причому нижня частина корпусу виконана у вигляді ділянки, наближеної до форми паралелепіпеда, з округленими гранями, та з денцем, забезпеченим ніжками у вигляді зовнішніх виступів, яка відрізняється тим, що конфігурація більшої частини бічної поверхні корпусу з двох сторін вписана або не перевищує контур умовного тіла обертання, утворювальна лінія якого виконана у вигляді лінії з ділянкою прямої біля осі її обертання, сполученої з U 2 (19) 1 3 що потребує потовщення її стінки. Елементи, що виконують функцію ручки, забезпечують розміщення центру тяжіння заповненої тари збоку або зверху руки споживача, що утримує таку тару при її перенесенні або спорожненні її об'єму, що утруднює маніпулювання такою тарою при її перенесенні або спорожненні. Характер взаємодії руки споживача та корпусу тари спрямований на стискування бічних стінок тари та додатково призводить до деформації форми такої тари, що ускладнює маніпулювання такою тарою при періодичному її спорожненні при споживанні рідини, що зберігається у тарі. Відома тара для рідких продуктів (див. UA65959, МПК B65D 1/00, B65D 83/00, дата публікації: 15.04.2004, бюл. № 4), яка виконана з полімерного матеріалу, що містить горловину циліндричної форми з різьбою і обмежувачем під нею, корпус, виконаний у вигляді конічної верхньої, центральної частини циліндричної форми і нижньої частин, зв'язаних між собою і з горловиною, і на поверхні вказаної центральної циліндричної частини виконані ділянки з ребрами, виконаними у вигляді западин трикутної форми. Однак форма застосованих у тарі ребер (виїмок) та їх просторове розміщення співвісно осі тари не тільки не забезпечують ефективного утримання форми такої тари, а навпаки, застосовуються для деформації цього корпусу. Відома тара для рідких продуктів (див. US2022520, МПК: B65D 23/10, дата публікації: 1935-11-26), яка виконана з полімерного матеріалу, що містить горловину циліндричної форми з різьбою і обмежувачем під нею, корпус, виконаний у вигляді конічної верхньої, центральної частини складної форми і нижньої частин, зв'язаних між собою і з горловиною, причому нижня частина виконана з денцем, забезпеченим ніжками у вигляді зовнішніх виступів, а утворювальна лінія, вказаної центральної частини, виконана у вигляді кривої лінії з подовженою прямою ділянкою, яка розташована паралельно осі тари та описує еліпс, осі якого знаходяться на одній лінії з віссю тари) і на поверхні вказаної центральної частини виконані дві вузькі ділянки з ребрами жорсткості, виконаними у вигляді западин прямокутної форми, дві стінки яких знаходяться у площині, перпендикулярній осі тари. Така тара також має ряд суттєвих недоліків. По-перше, сам принцип формування бічної форми тари, її вертикальна витягнутість суттєво обмежують внутрішній об'єм (місткість) тари та призводять до додаткових витрат полімерного матеріалу. Разом з тим, форма бічної поверхні тари та розміщення невеликих ділянок з ребрами жорсткості не забезпечують ефективного утримання форми такої тари, що потребує потовщення її стінки. Елементи, що виконують функцію ручки, відсутні, що утруднює маніпулювання такою тарою при її перенесенні або спорожненні. Характер взаємодії руки споживача та корпусу тари спрямований на стискування бічних стінок тари усередину і додатково призводить до деформації форми такої тари. Відома тара для рідких продуктів (RU20903 U1, МПК B65D1/10, дата публікації 10.12.2001), що 65829 4 містить горловину циліндричної форми з різьбою і обмежувачем під нею, корпус кулеподібної форми. Така тара також має ряд суттєвих недоліків. Вертикальна витягнутість форми тари суттєво обмежує внутрішній об'єм (місткість) тари та призводить до додаткових витрат полімерного матеріалу, незважаючи на те, що корпус тари має ділянку, наближену до форми кулі. Разом з тим, форма бічної поверхні тари та відсутність ділянок з ребрами жорсткості на опуклій частині не забезпечують ефективного утримання форми такої тари, що потребує потовщення її стінки або застосування не полімерного (напівжорсткого), а жорсткого матеріалу. Елементи, що виконують функцію ручки, відсутні, що утруднює маніпулювання такою тарою при її перенесенні або спорожненні. Характер взаємодії руки споживача та корпусу тари спрямований на стискування бічних стінок тари усередину і додатково призводить до деформації форми такої тари. Відома тара для рідких продуктів (RU 14596, МПК B65D 1/02, дата публікації: 15.05.2006, бюл. № 5), що містить корпус, поперечний переріз якого має відмінну від круглої форму, плічка і циліндричну горловину з вінцем, а корпус має форму зрізаного конуса, утвореного твірною, вигнутою з великим змінним радіусом кривизни, більша основа конуса є дном пляшки, а на меншій верхній основі зрізаного конуса розміщена горловина, в корпусі виконано щонайменше два орієнтованих уверх від більшої основи вирізи, глибина яких більша, ніж товщина стінки корпуса, причому вирізи розміщені рівномірно по обхвату корпуса, вершини вирізів розташовані на рівні або нижче меншої основи зрізаного конуса, а поверхні вирізів мають видовжені уверх рельєфні виступи. Така тара також має ряд недоліків. По-перше, сам принцип формування бічної форми тари, співвісно вертикальній осі, її вертикальна витягнутість та циліндричні западини суттєво обмежують внутрішній об'єм (місткість) тари та призводять до додаткових витрат полімерного матеріалу. Відома тара для рідких продуктів (див. UA7073 МПК B65D 1/00, B29D 22/00, 15.06.2005, бюл. № 6), яка виконана з полімерного матеріалу, що містить горловину циліндричної форми з різьбою і обмежувачем під нею, корпус, виконаний у вигляді конічної верхньої, центральної частини циліндричної форми і нижньої частин, зв'язаних між собою і з горловиною, і на поверхні вказаної центральної циліндричної частині виконані дві циліндричні западини у порожнину корпусу з діаметром, меншим товщини тари та з різьбою, як на горловині. Така тара також має ряд недоліків. По-перше, сам принцип формування бічної форми тари, співвісно вертикальній осі, її вертикальна витягнутість та циліндричні западини суттєво обмежують внутрішній об'єм (місткість) тари та призводять до додаткових витрат полімерного матеріалу. Разом з тим, форма бічної поверхні тари, співвідношення розмірів та розміщення западин не забезпечують ефективного утримання форми такої тари, що потребує потовщення її стінки. Елементи, що виконують функцію ручки, відсутні, що утруднює маніпулювання такою тарою при її перенесенні або 5 спорожненні. Характер взаємодії руки споживача та корпусу тари спрямований на стискування бічних стінок тари усередину і додатково призводить до деформації форми такої тари. У випадку зберігання у такій тарі їдких рідин проблеми з маніпулюванням тарою при її спорожненні можуть призвести до попадання такої рідини на поверхню рук. Відома тара для рідких продуктів (RU14371, МПК B65D 1/00, B65D 43/00, дата публікації: 20.07.2000), яка виконана з полімерного матеріалу, що містить горловину циліндричної форми з різьбою і обмежувачем під нею, ручку, розміщену збоку горловини, корпус форми, наближеної до паралелепіпеда, причому прямокутна форма корпусу орієнтована вертикально, з основою в малому торці, у верхній своїй частині має конусний перехід від передньої і задньої стінок до верхнього торця, горловина і ручка розташовані з боку верхнього торця, два ребра жорсткості розташовані на передній і задній вертикальних поверхнях і є гранями переходу від конусної площини до вертикальної площини стінки, та орієнтовані під гострим кутом до площини нижнього торця. Розміщення горловини і ручки, що розташовані з боку верхнього торця прямокутного корпусу, покращує маніпулювання такою тарою при її перенесенні або спорожненні. Але сам принцип формування бічної форми тари, її вертикальна витягнутість суттєво обмежують внутрішній об'єм (місткість) тари та призводять до додаткових витрат полімерного матеріалу. Пласка форма бічної поверхні тари та розміщення двох ребер жорсткості не забезпечують ефективного утримання форми такої тари, що потребує потовщення її стінки. Задачею розробки є створення тари для рідких продуктів, в якій за рахунок зміни форми бічної поверхні її корпуса підвищується внутрішній об'єм порожнини корпусу та забезпечується більш ефективне утримання форми такої тари. Для вирішення цієї задачі тара для рідких продуктів виконана з полімерного матеріалу та містить горловину циліндричної форми з різьбою і обмежувачем під нею, ручку, розміщену збоку горловини, бічні стінки складної об'ємної форми з ділянками, зв'язаними між собою і з горловиною, з ребрами жорсткості, причому нижня частина корпусу виконана у вигляді ділянки, наближеної до форми паралелепіпеда, з округленими гранями, та з денцем, забезпеченим ніжками у вигляді зовнішніх виступів. Новим у тарі для рідких продуктів є те, що конфігурація більшої частини бічної поверхні корпусу з двох сторін вписана або не перевищує контур умовного тіла обертання, утворювальна лінія якого виконана у вигляді лінії з ділянкою прямої біля осі її обертання, сполученої з опуклою кривою, а вісь обертання утворювальної лінії перпендикулярна або під кутом до вертикалі корпусу, а ребра жорсткості мають форму, наближену до Пподібних виступів або виїмок, причому розташовані ребра жорсткості на поверхні криволінійної ділянки бічної поверхні корпусу, утвореної опуклою кривою. Застосування нових елементів форми, які формуються за новим принципом обертання утворю 65829 6 вальної лінії більшої частини бічної форми тари, дозволяє одночасно покращити дві характеристики тари з полімерного матеріалу. Використання елементів форми наближених до тіла обертання дозволяє підвищити внутрішній об'єм порожнини корпусу. Разом з тим, застосування на більший частині бічної поверхні з формою, наближеною до тіла обертання, ребер жорсткості забезпечує більш ефективне утримання форми такої тари. Виконання в центральній частині корпусу тари пласкої ділянки дозволяє розмістити написи або етикетку про вміст тари в найбільш зорово домінуючій частині поверхні тари. В окремих варіантах виконання у тарі для рідких продуктів співвідношення довжини проекції утворювальної лінії на висоту тари до висоти тари може знаходитися у межах 0,5-0,8. Застосування такого співвідношення довжини проекції утворювальної лінії на загальну висоту тари суттєво оптимізує зазначені вище технічні характеристики тари, зокрема підвищення внутрішнього об'єму порожнини корпусу одночасно з забезпеченням ефективного утримання форми такої тари. В окремих варіантах виконання у тарі для рідких продуктів ребра жорсткості, що виконані на поверхні криволінійної ділянки бічної поверхні корпусу, можуть бути розташовані під кутом до криволінійної ділянки утворювальної лінії та мають округлення в кутах. Застосування нових ознак форми та розміщення ребер жорсткості покращує ефективність утримання форми такої тари в різних напрямках, в тому числі при різних кутах зовнішнього впливу на її бічну поверхню. В окремих варіантах виконання у тарі для рідких продуктів утворювальна лінія частини бічної поверхні корпусу може додатково містити Пподібні виступи. Внаслідок застосування таких ознак на поверхні корпусу формуються додаткові подовжені криволінійні або навіть замкнуті ребра жорсткості, які додатково підвищують ефективність утримання форми такої тари. Розробка ілюструється прикладом виконання тари для рідких продуктів. На фіг. 1 зображено фронтальний вид тари для рідких продуктів, на фіг. 2 зображено вид тари збоку, на фіг. 3 зображено вид тари знизу, а на фіг. 4 зображено приклад застосованої утворювальної лінії з ділянкою прямої біля осі її обертання, сполученої з опуклою кривою, та П-подібними виступами, а на фіг. 5 зображено розріз ребра жорсткості, що розташовано на поверхні криволінійної ділянки бічної поверхні корпусу. Тара для рідких продуктів містить горловину 1 з різьбою 2 і обмежувачем під нею, розміщену збоку горловини ручку 3, бічні стінки складної об'ємної форми з ділянками, зв'язаними між собою і з горловиною, причому нижня частина корпусу виконана у вигляді ділянки 4, наближеної до форми паралелепіпеда, з округленими гранями, причому у прикладі округлення з сторони розміщення горловини має суттєво більший діаметр ніж округлення з боку ручки. Денце тари забезпечене ніжками у 7 вигляді зовнішніх виступів 5. Конфігурація більшої частини бічної поверхні корпусу з двох сторін вписана або не перевищує контур умовного тіла обертання, утворювальна лінія якого виконана у вигляді лінії 6 (фіг. 4) з ділянкою прямої 7 біля осі її обертання, сполученої з опуклою кривою 8, причому у прикладі наявні П-подібні виступи 9 та 10, а вісь обертання А утворювальної лінії 6 перпендикулярна або під кутом до вертикалі корпусу (не показано), таким чином, що стінки двох більших бічних сторін тари вписані або не перевищують контур умовного тіла обертання утворювальної лінії 6. Наявні на корпусі тари ребра жорсткості 11 мають форму, наближену до П-подібних виступів або виїмок, причому розташовані ребра жорсткості на поверхні криволінійної ділянки 12 бічної поверхні корпусу, утвореної опуклою частиною утворювальної лінії. Ребра жорсткості, які виконані на бічній поверхні, розміщені з регулярним періодом і у прикладі додатково застосовані для формування декоративного малюнка на поверхні корпусу тари для рідких продуктів, завдяки наявності додаткових П-подібних виступів на утворювальній лінії на поверхні сформовані ребра 13 та 14. Співвідно 65829 8 шення довжини проекції h утворювальної лінії на висоту тари до висоти тари Н знаходитися у межах 0,5-0,8. Застосовують таку тару традиційним способом. Через горловину 1 внутрішню порожнину тари заповнюють необхідною рідиною та укупорюють із застосуванням різьби на горловині. Переносять та перекладають тару за допомогою ручки 3. За необхідності спорожнення при споживанні з тари рідини відкриту тару за допомогою ручки 3 нахиляють. При здійснені зазначених операцій достатньо однієї руки для маніпулювання тарою. Завдяки обраному співвідношенні розмірів корпусу тари центр тяжіння тари знаходиться на невеликій відстані і під ручкою. При цьому тара ефективно зберігає свою форму завдяки просторовому розміщенню та співвідношенню формоутворюючих корпус поверхонь та розміщенню на них ребер жорсткості. Розроблена для рідких продуктів тара має оптимальні характеристики співвідношення внутрішнього об'єму, жорсткості корпусу та його ергономічності для зберігання, перенесення або її періодичного спорожнення при споживанні з тари рідини і може бути застосована для їдких рідин. 9 Комп’ютерна верстка М. Ломалова 65829 Підписне 10 Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
