Ливарна форма для скляного посуду і спосіб її охолодження

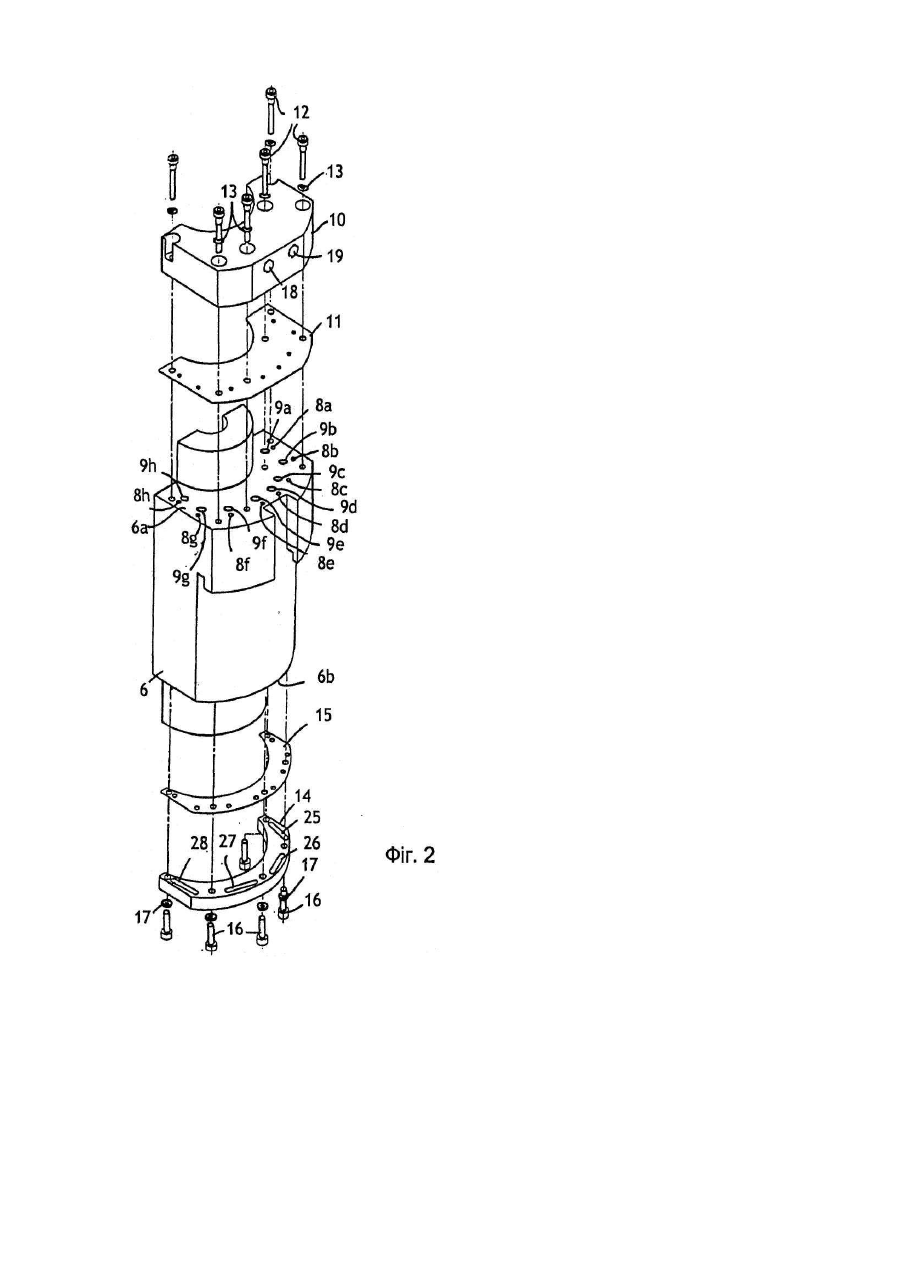

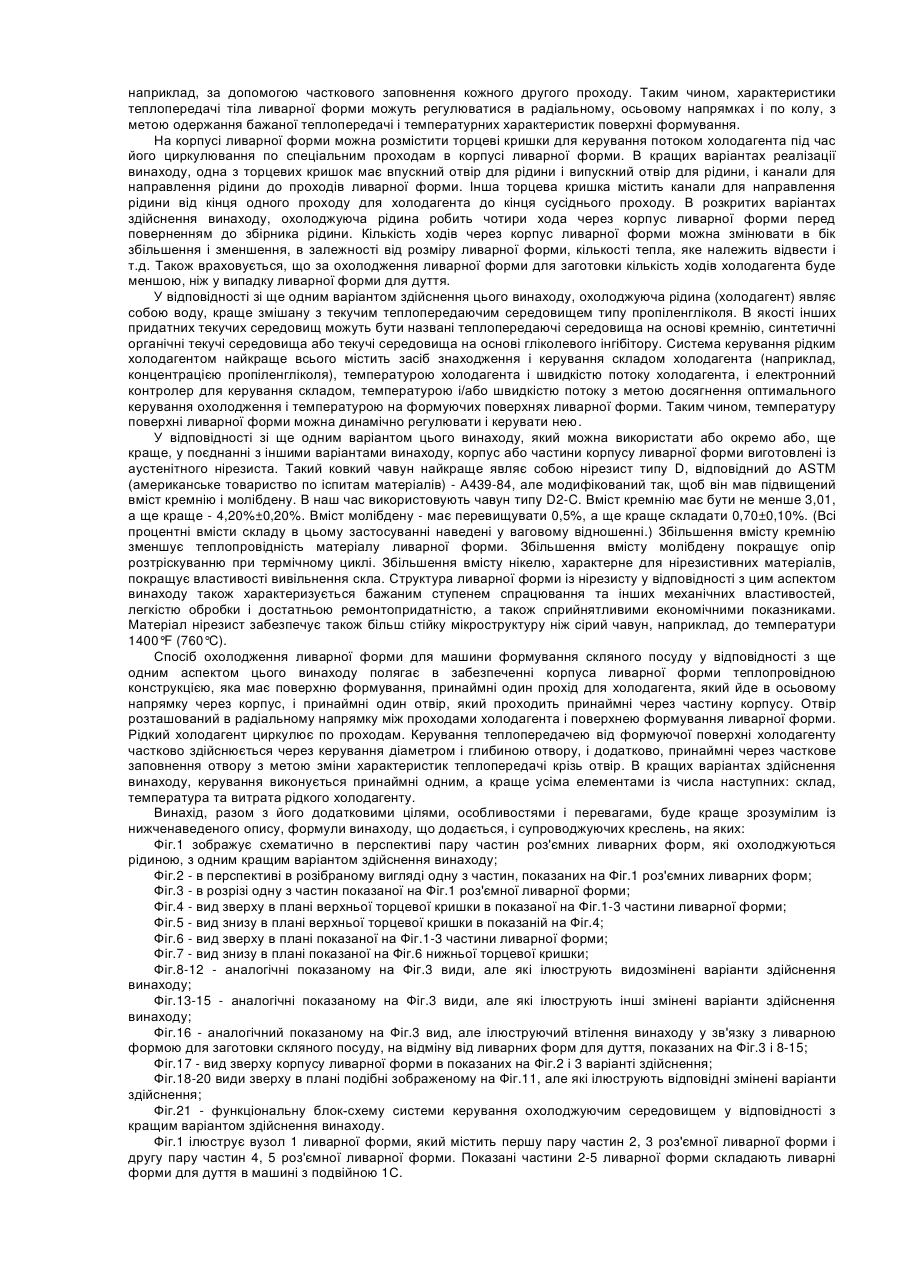

1. Ливарна форма для формування скляного посуду, яка містить в собі: принаймні один корпус (6 або 42) з двома протилежними торцями (6а, 6b) та виконаною за одне ціле з ним теплопро­відною системою, який має центральну ділянку з поверхнею (7 або 7а) формування для надання форми розплавленому склу і з поздовжньою віссю, яка проходить по поздовжній осі ливарної форми, та периферійну ділянку, що знаходиться в радіальному напрямку назовні відносно центральної ділянки, множину проходів (8а-8h, 20-28) для холодоагента, розташованих в периферійній ділянці паралельно поздовжній осі ливарної форми і один одному, по колу з проміжками відносно один одного, призначених для прийому холодоагента та відводу тепла від корпусу і від поверхні формування через теплопередачу, і множину циліндричних отворів (9а-9q) в тілі корпусу, розташованих паралельно поздовжній осі ливарної форми, один одному та проходам для холодоагента, яка відрізняється тим, що кожний прохід (8а-8h, 20-28) має вхід з одного по напрямку поздовжньої осі торця (6а або 6b) корпусу ливарної форми та вихід з іншого по напрямку поздовжньої осі торця корпусу ливарної форми і виконаний з можливістю забезпечення циркуляції холодоагента по названих проходах, кожний з названих отворів (9а-9q) проходить принаймні від одного з розташованих по напрямку поздовжньої осі торців (6а або 6b) названого корпусу ливарної форми, при цьому отвори розташовані в радіальному напрямку між принаймні деякими з проходів для холодоагента і поверхнею формування із можливістю забезпечення теплопередачі від цієї поверхні до холодоагента в названих проходах для холодоагента.

2. Ливарна форма за п. 1, яка відрізняється тим, що принаймні один з отворів (9а-9q) має глибину, задану з урахуванням контуру поверхні (7 або 7а) формування та з урахуванням забезпечення можливості керування теплопередачею від поверхні формування до холодоагента в проході (8а-8h, 20-28) для холодоагента.

3. Ливарна форма за п. 2, яка відрізняється тим, що названий, принаймні один, отвір (9а-9q) є глухим і проходить через частину тіла корпусу в напрямку його поздовжньої осі від одного з торців.

4. Ливарна форма за п. 3, яка відрізняється тим, що поверхня (7 або 7а) формування має першу ділянку формування корпусу посудини і другу ділянку формування горловини посудини, при цьому глухий отвір (9а-9q) має задану глибину та в радіальному напрямку розташований між ділянкою формування корпусу посудини і проходами для холодоагента.

5. Ливарна форма за п. 1, яка відрізняється тим, що принаймні один з отворів (9а-9q) проходить в напрямку поздовжньої осі крізь згаданий корпус (6 або 42) та виходить до торців (6a-6b) корпусу.

6. Ливарна форма за будь-яким з попередніх пунктів, яка відрізняється тим, що принаймні деякі, з отворів (9а-9q) обладнані заглушками (30-32), що принаймні частково заповнюють собою ці отвори, із забезпеченням зміни теплопередачі в радіальному напрямку через згадані отвори.

7. Ливарна форма за п. 6, яка відрізняється тим, що заглушки (30-32) заповнюють собою середню ділянку названих, принаймні деяких отворів, причому кінцеві частини цих отворів залишаються відкритими і виходять до торців (6a-6b) корпусу, що розташовані на відстані один від одного в осьовому напрямку.

8. Ливарна форма за п. 7, яка відрізняється тим, що принаймні деякі з отворів (9q) мають внутрішню різьбу, а заглушки (32) виконані у вигляді пробок із зовнішньою різьбою і встановлені в ці отвори.

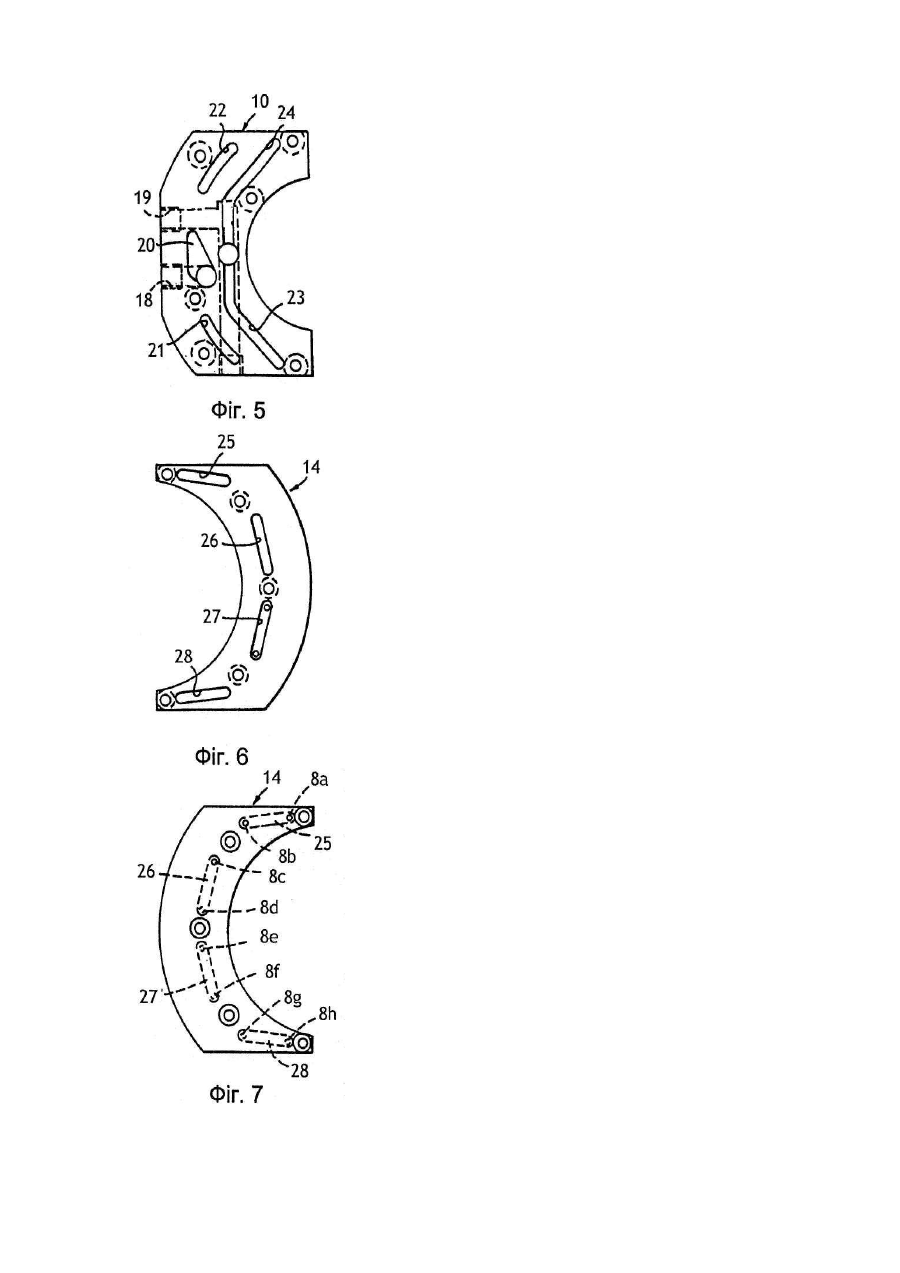

9. Ливарна форма за п. 1, яка відрізняється тим, що передбачені перша торцева кришка (10) на першій торцевій поверхні та друга торцева кришка (14) на другій торцевій поверхні, а в торцевих кришках виконані канали, суміщені з названими проходами для спрямування холодоагента через ці проходи.

10. Ливарна форма за п. 9, яка відрізняється тим, що одна з торцевих кришок (10, 14) містить впускний отвір для направлення текучого середовища в кінець одного проходу для холодоагента та випускний отвір для прийому текучого середовища з кінця другого з проходів для холодоагента.

11. Ливарна форма за п.9, яка відрізняється тим, що одна з торцевих кришок (10, 14) містить голку (35) для регульованої зміни поперечного перерізу каналу для потоку холодоагента.

12. Ливарна форма за будь-яким з попередніх пунктів, яка відрізняється тим, що вона являє собою рознімну ливарну форму з парою корпусів (6 або 42) з ідентичним розташуванням проходів для холодоагента та отворів.

13. Ливарна форма за п. 12, яка відрізняється тим, що ливарна форма є ливарною формою для формування виробів дуттям.

14. Ливарна форма за п. 12, яка відрізняється тим, що ливарна форма є ливарною формою для виготовлення заготовки.

15. Ливарна форма за будь-яким з попередніх пунктів, яка відрізняється тим, що корпус форми виконаний з ковкого чавуну.

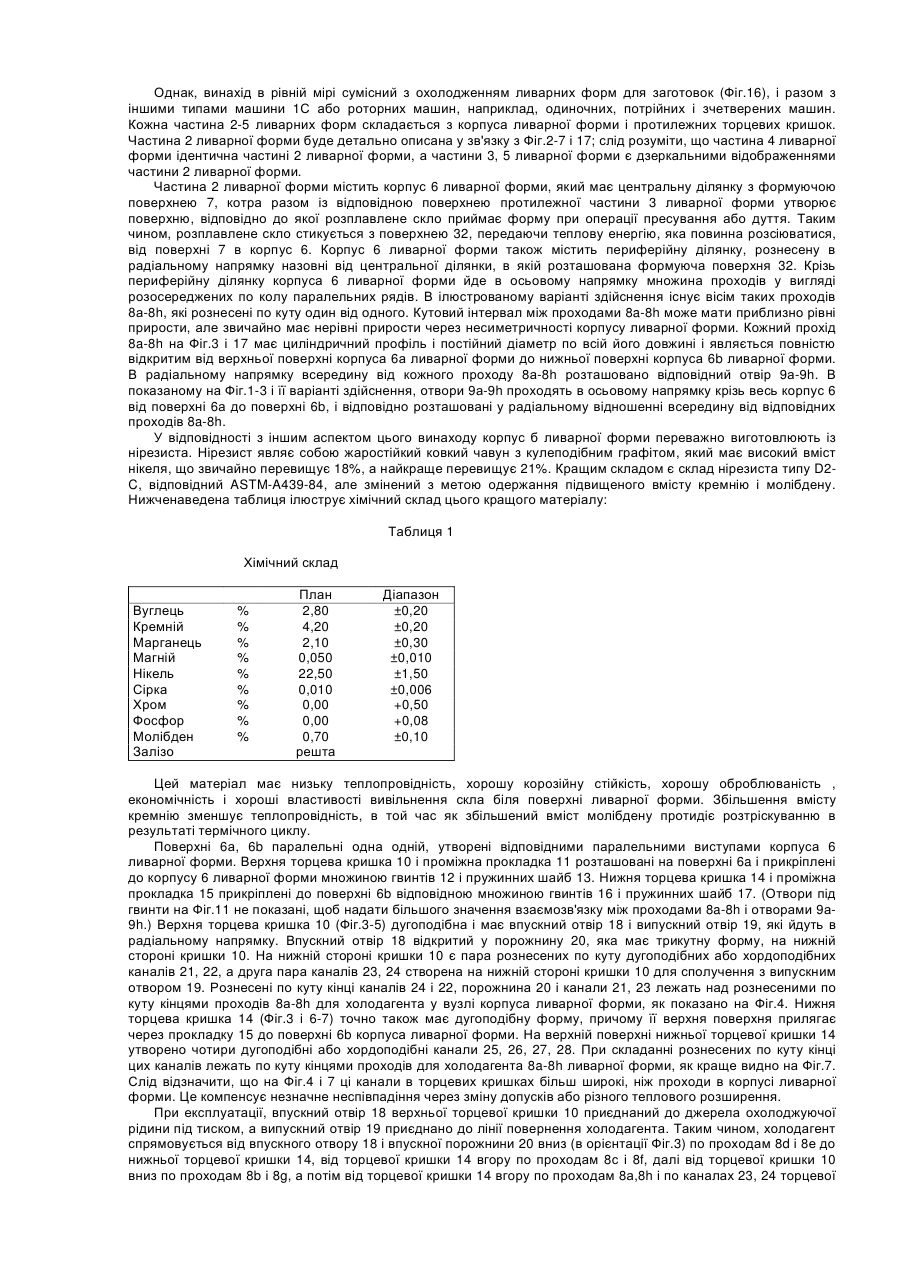

16. Ливарна форма за п. 15, яка відрізняється тим, що ковкий чавун являє собою нірезист з кулеподібним графітом, що має вміст кремнію, більший за 3,0 %, та вміст молібдену, більший за 0,5 %.

17. Ливарна форма за п.16, яка відрізняється тим, що вміст кремнію становить 4-4,4 %, а вміст молібдену становить 0,6-0,8 %.

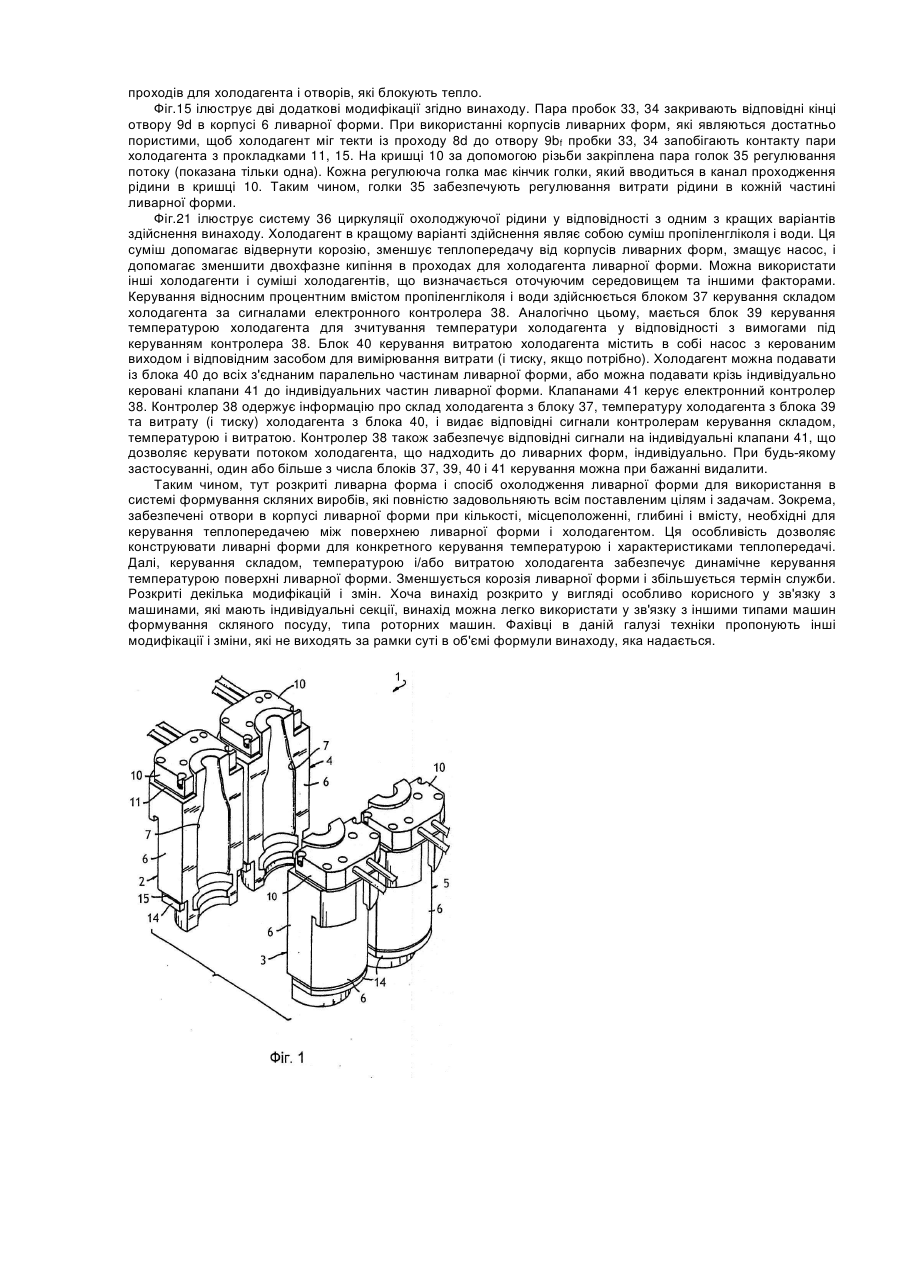

18. Ливарна форма за будь-яким з попередніх пунктів, яка відрізняється тим, що вона містить систему (36) циркуляції текучого середовища для регулювання принаймні однієї із змінних величин: температури, швидкості потоку та складу холодоагента.

19. Спосіб охолодження ливарної форми для машини формування скляного посуду, який полягає в тому, що

(а) забезпечують наявність корпусу (6 або 42) ливарної форми теплопровідної конструкції, який має поверхню (7 чи 7а) формування, принаймні один прохід (8а-8h, 22-28) для холодоагента, який проходить крізь корпус, і принаймні один отвір (9а-9q), який проходить, принаймні частково, крізь корпус, і

(b) забезпечують циркуляцію холодоагента крізь згаданий прохід (8а-8h, 22-28), який відрізняється тим, що на етапі (а) забезпечують розташування названого отвору в радіальному напрямку між проходом та поверхнею формування.

20. Спосіб за п. 19, який відрізняється тим, що етап (а) включає операцію регулювання теплопередачі від поверхні формування до холодоагента на етапі (b), через вибір діаметра і глибини отвору (9а-9q) на етапі (а).

21. Спосіб за п. 20, який відрізняється тим, що етап (а) включає операцію, принаймні часткового, заповнення принаймні одного отвору (9а-9q) матеріалом, характеристики теплопередачі якого відмінні від характеристик теплопередачі повітря із забезпеченням можливості зміни теплопередачі в радіальному напрямку корпусу відносно його осі.

22. Спосіб за п. 21, який відрізняється тим, що операція, принаймні часткового, заповнення отвору передбачає нарізання внутрішньої різьби в отворі (9q) та вгвинчування пробки (32) з зовнішньою різьбою в цей отвір.

23. Спосіб за будь-яким з пп. 19-22, який відрізняється тим, що етап (b) включає в себе операцію регулювання принаймні однієї з наступних величин: складу, температури і швидкості потоку охолоджуючої рідини.

24. Спосіб за будь-яким з пп. 19-23, який відрізняється тим, що етап (а) включає в себе операцію регульованої зміни поперечного перерізу проходу (8а-8h, 22-28) для потоку холодоагента.
