Ливарна форма для термопластів

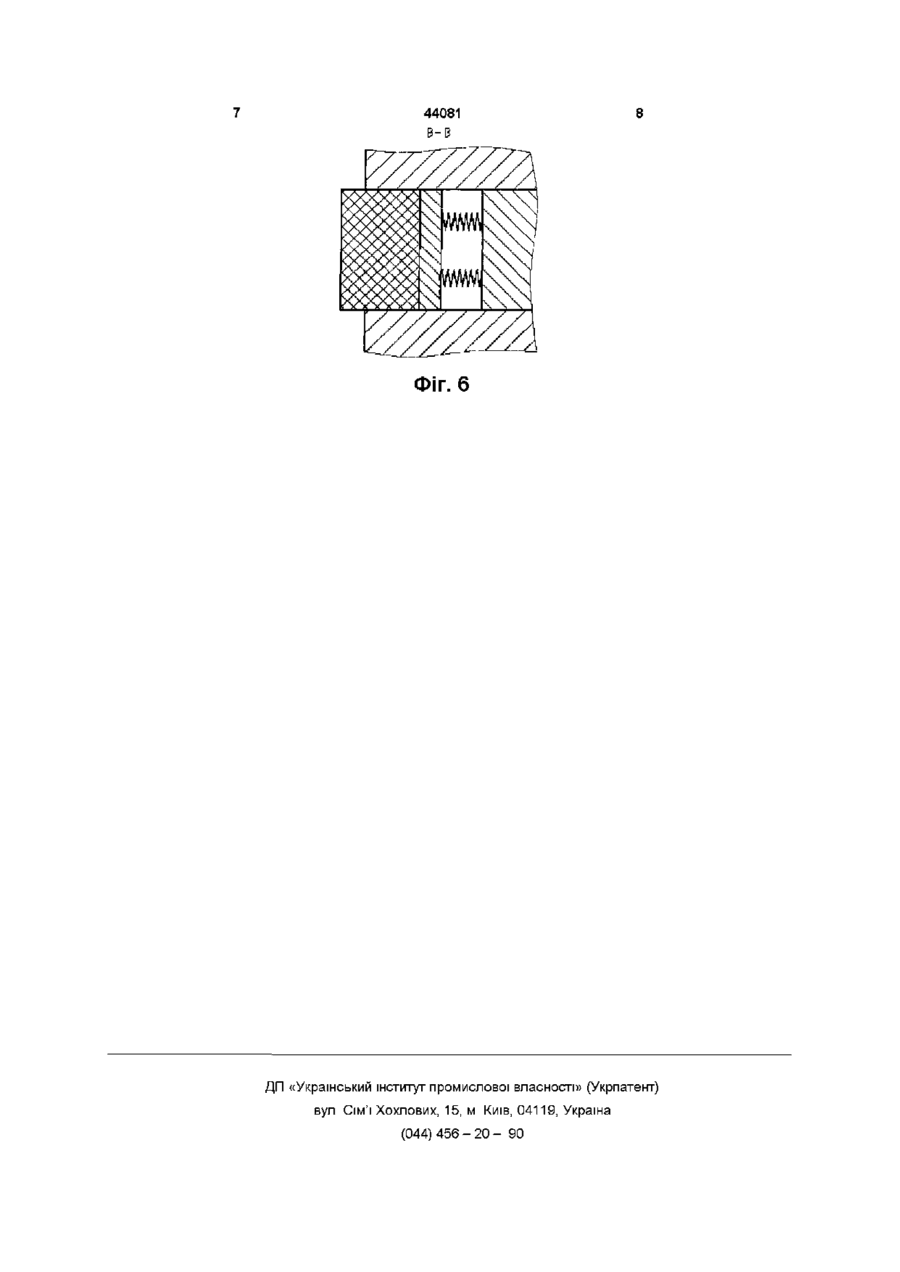

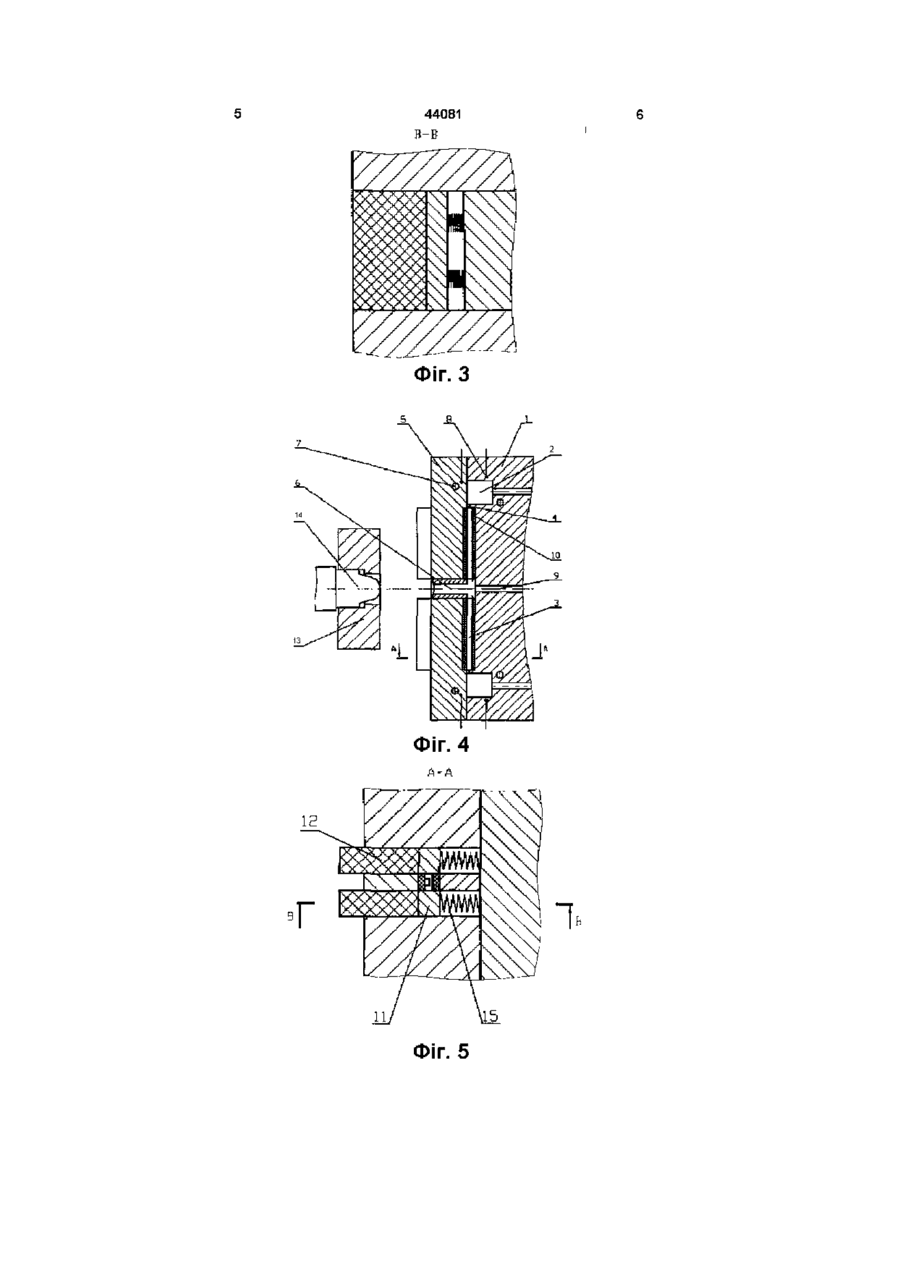

Ливарна форма для термопластів, яка містить рухому і нерухому півформи, формуючі гнізда, систему регульованого охолодження і розвідні канали ливникової системи, яка відрізняється тим, що в нерухомій півформі установлені з можливістю обмеженого переміщення в напрямку осі форми вставки з антифрикційного матеріалу і металу, які утворюють стінки розвідних ливникових каналів Винахід відноситься до переробки термопластів ЛИТТЯМ ПІД ТИСКОМ Відома прес - форма для лиття під тиском [1], яка містить рухому і нерухому півформи, формуючи гнізда, розвідні канали ливникової системи Дана прес - форма не може забезпечити необхідної якості готових виробів через недолив, який викликаний зниженням текучості матеріалу при зниженні його температури, що одночасно приводить до зменшення продуктивності форми Найбільш близької до запропонованої є ливарна форма для термопластів [2], яка містить рухому і нерухому півформи, формуючи гнізда, систему регульованого охолодження і розвідні канали ливникової системи, поверхня яких щонайменше протягом усієї ділянки з постійною площею поперечного перерізу покрита антифрикційним матеріалом Зазначена ливарна форма, за рахунок збільшення текучості полімерного матеріалу, дозволяє підвищити якість готових виробів, але через низьку інтенсивність охолодження розплаву в розвідних ливникових каналах, внаслідок низької теплопровідності антифрикційного матеріалу, час охолодження виливки, а, отже, і технологічного циклу формування збільшується В основу винаходу поставлена задача підвищення продуктивності ливарного обладнання, Поставлена задача реалізується за рахунок того, що в ливарній формі для термопластів, яка містить рухому і нерухому півформи, формуючи гнізда, систему регульованого охолодження і розвідні канали ливникової системи, ВІДПОВІДНО ДО винаходу, в нерухомій півформі установлені з мо жливістю обмеженого переміщення в напрямку осі форми вставки з антифрикційного матеріалу і металу, які утворюють стінки розвідних ливникових каналів На фіг 1 - 3 показана ливарна форма у стані заповнення розплавом полімерного матеріалу , на фіг 4 - 6 - ливарна форма у стані охолодження виливки Ливарна форма для термопластів містить рухому півформу 1, в якій виконані формуючи гнізда 2, розвідні канали 3 ливникової системи, впуски 4, та нерухому півформу 5 з центральним ливниковим каналом 6 В обох півформах 1 і 5 є канали 7 системи рідинного охолодження і термопари 8 для контролю охолодження У рухомій півформі 1 змонтовані виштовхувачи 9 Поверхні розвідних ливникових каналів, утворені плитами рухомої 1 і нерухомої 5 півформ, покриті антифрикційним матеріалом 10 Інші поверхні розвідних ливникових каналів утворюються вставками з металу 11, або антифрикційного полімеру 12, у залежності від положення вставок у нерухомій півформі 5, Зміна положення вставок може здійснюватися натисканням на антифрикційні вставки 12 спеціальною шайбою 13, змонтованої на матеріальному циліндрі 14, а повернення у вихідне положення - впливом пружин 15 на металеві вставки 11 Ливарна форма працює наступним чином Матеріальний циліндр 14 підводиться до зімкнутої форми При цьому в результаті взаємодії із шайбою 13 вставки з антифрикційного матеріалу 12 переміщаються разом з металевими вставками 11 у напрямку осі форми, долаючи опір пружин 15, у положення, при якому стінки розвідних каналів утворюються антифрикційними вставками 12 Далі 00 о 44081 розплав термопласту вприскують під тиском через центральний ливниковий канал 6, розвідних ливникові канали 3 і впуски 4 у гнізда 2 Після витримки під тиском матеріальний циліндр 14 відводиться від прес - форми При цьому під дією пружин 15 вставки 11 і 12 переміщаються у вихідне положення, при якому стінки розвідних каналів утворюються металевими вставками 11 В результаті подачі охолоджуючої рідини в канали 7 системи охолодження термопласт у гніздах 2 і впусках 4 охолоджується до заданої температури, контрольованої термопарами 8, та твердіє Рухому півформу 1 відводять від нерухомої 5 При цьому виштовхувачи 9 видаляють виливок і літники з форми Таким чином, при заповненні форми вся поверхня розвідних каналів виявляється покритою антифрикційним матеріалом, що збільшує умовну текучість полімеру При охолодженні розплаву у формі частина поверхні розвідних каналів, яка утворена металевими вставками, має високу теплопровідність, що збільшує інтенсивність охолодження розплаву, який знаходиться в них і скорочує цикл формування виробів Джерела інформації 1 Авторское свидетельство СССР SU1328219 Al Кл В 29 С 45-26,1987 - Бюл №29 2 Патент Российской Федерации RU2015903 С1 Кл В 29 С 45 - 27, 33 - 40, 1994 - Бюл №13 ФІГ. 1 Фіг. 2 Фіг. З Фіг. 4 А-А Фіг. 5 Фіг. 6 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
