Піротехнічний виріб інфрачервоного випромінювання
Номер патенту: 76919
Опубліковано: 25.01.2013
Автори: Альошин Олександр Михайлович, Архипов Микола Іванович, Сподін Олександр Іванович, Туренко Сергій Михайлович
Формула / Реферат

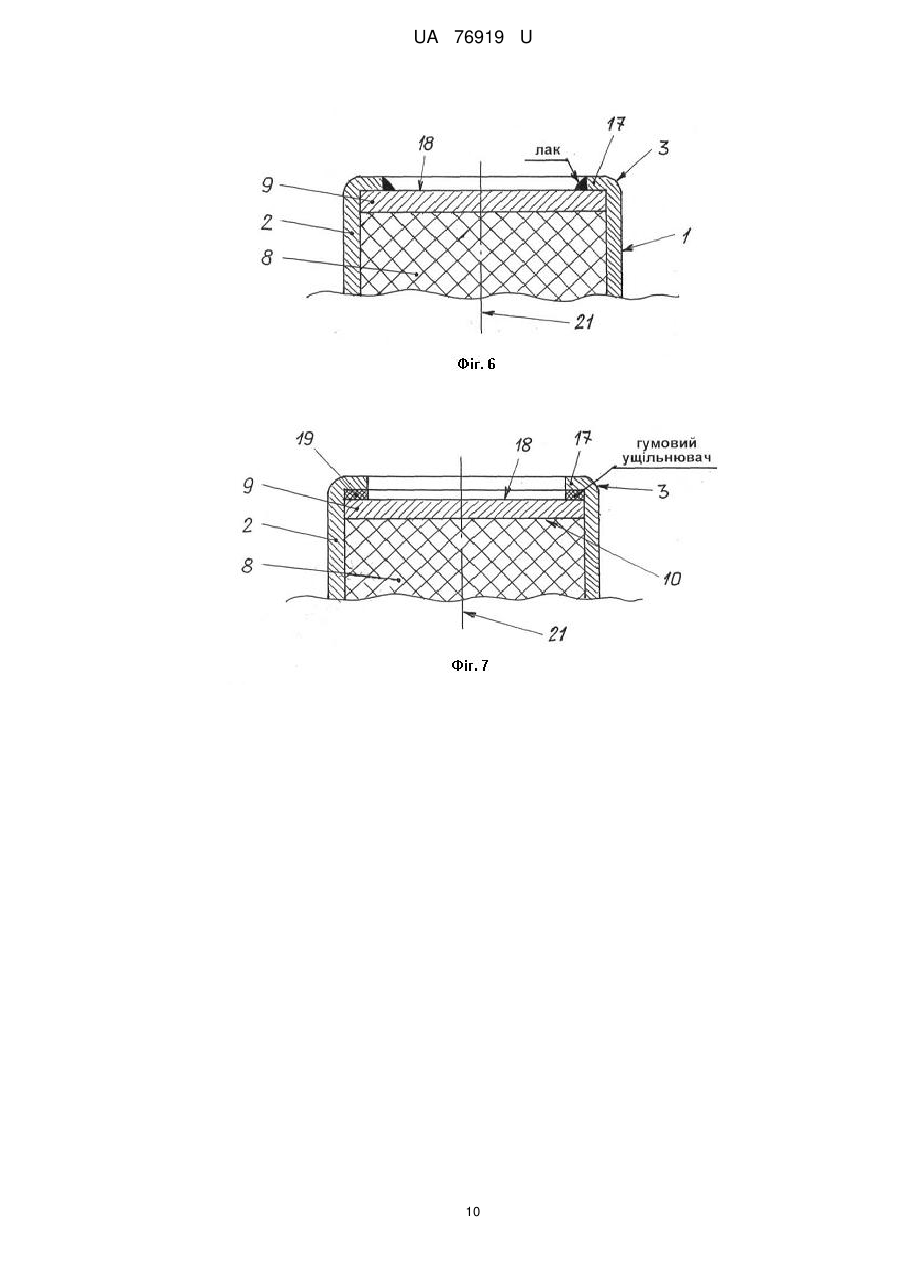

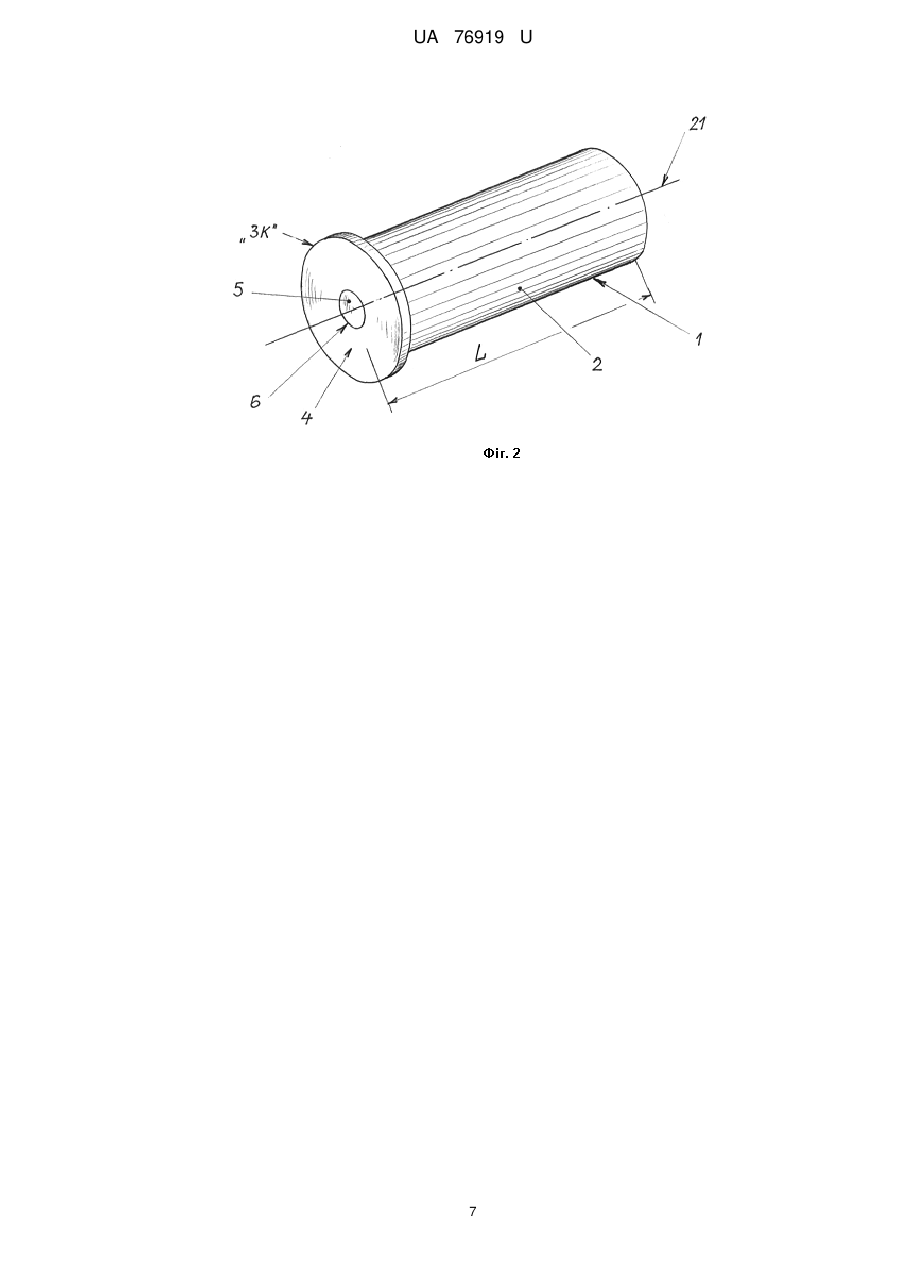

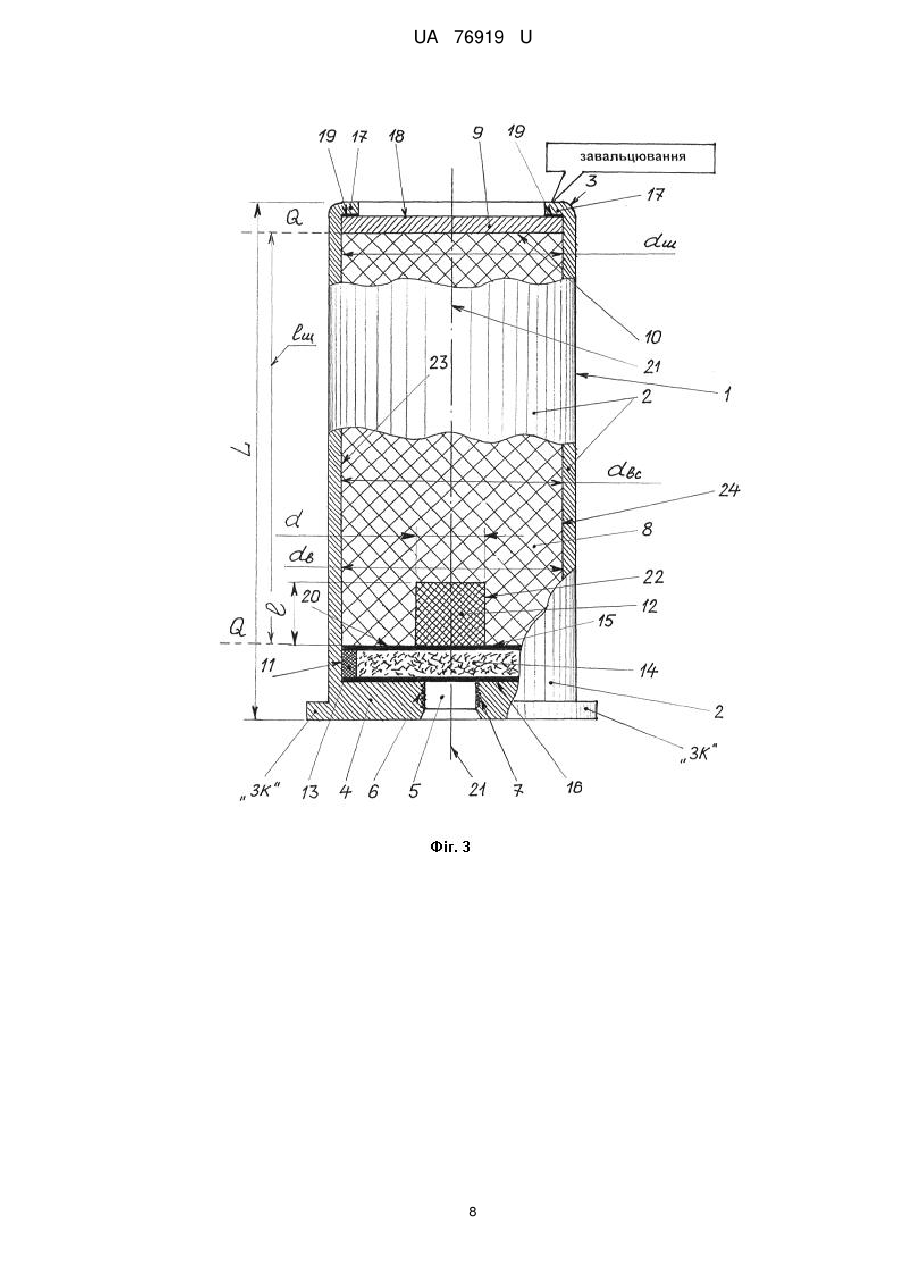

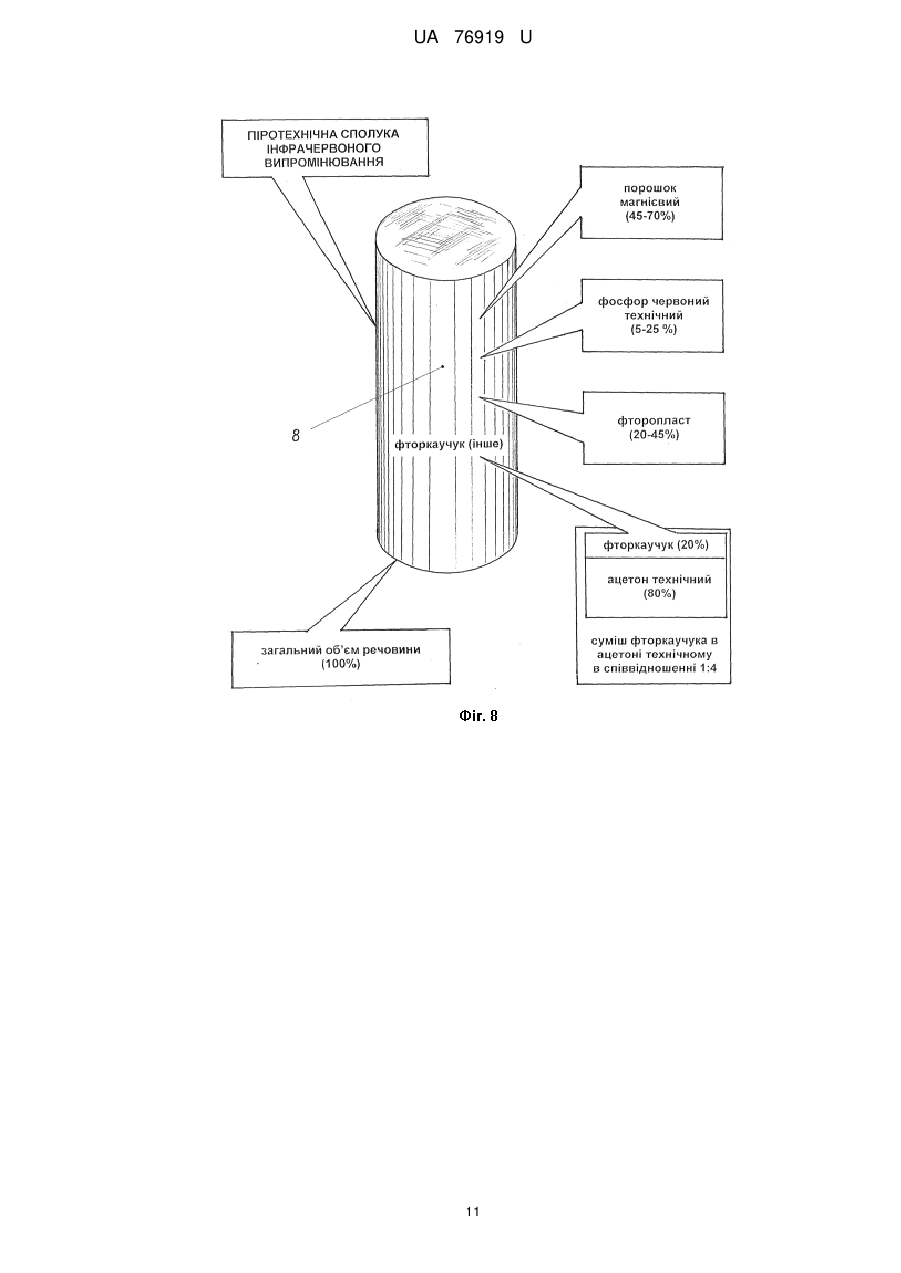

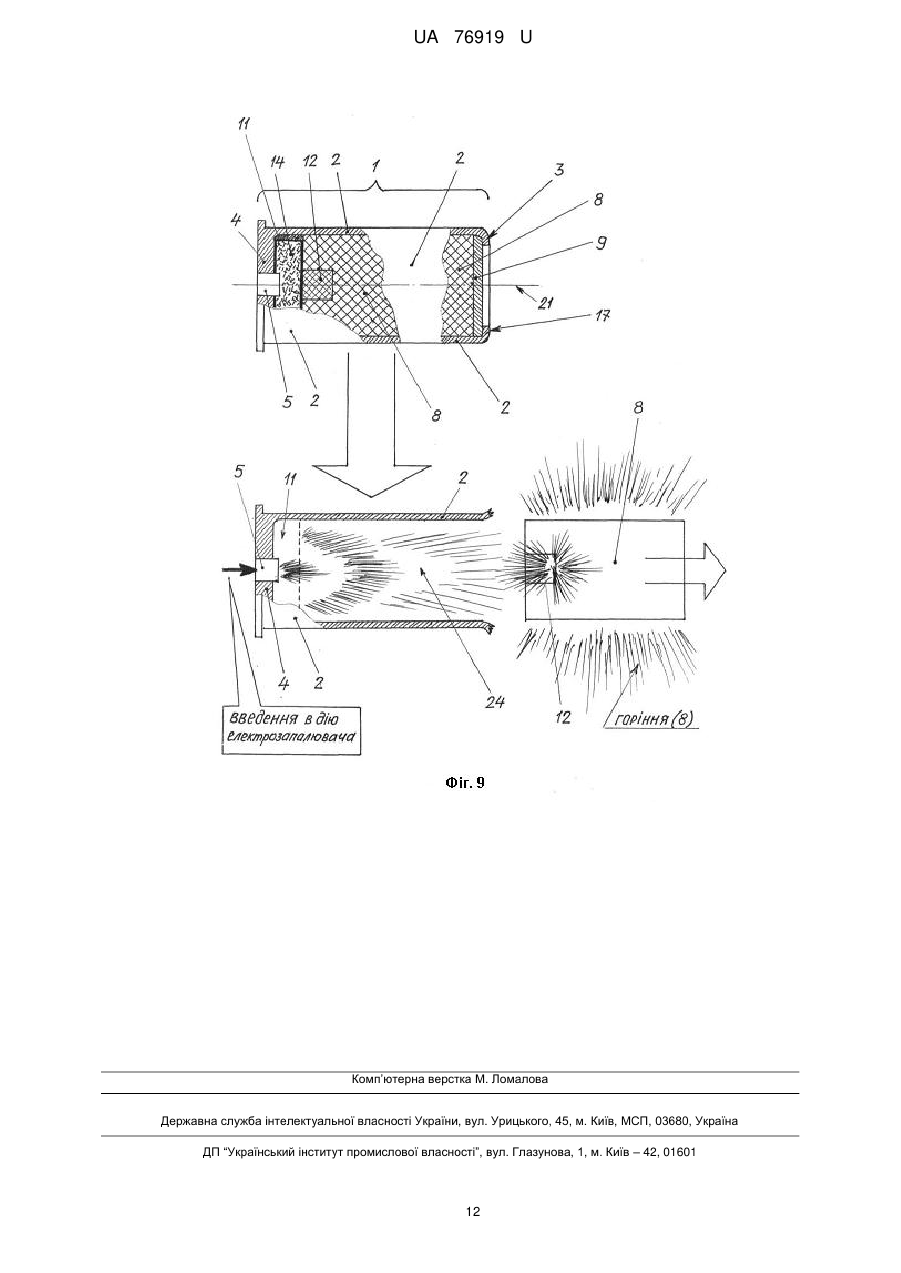

1. Піротехнічний виріб інфрачервоного випромінювання, що містить циліндричний корпус, відкритий з одного торця і закритий на другому торці центральною посадочною обоймою, електрозапалювач, встановлений по різьбі в отвір, що виконано в центральній посадочній обоймі осесиметрично останній, функціональну піротехнічну шашку, спресовану з піротехнічної сполуки інфрачервоного випромінювання, кришку, розміщену на верхньому торці зазначеної функціональної піротехнічної шашки, при цьому електрозапалювач в посадочній обоймі встановлено через прошарок герметика, а верхній відкритий торець циліндричного корпуса завальцьовано на кришку по її краю зі створенням герметичного з'єднання між матеріалом торця корпуса і верхньою поверхнею кришки, причому торцеві частини шашки виконано з площиною, що перпендикулярна поздовжній осі шашки і корпуса, а кришку виконано плоскою, який відрізняється тим, що він додатково містить вибивний пристрій та запалювач, при цьому у нижній торцевій частині шашки виконано отвір циліндричної форми для розміщення додаткового запалювача, зазначений отвір циліндричної форми для розміщення додаткового запалювача виконано осесиметрично поздовжній осі шашки, вибивний пристрій виконано циліндричної форми з діаметром по зовнішній поверхні стінки, що дорівнює діаметру внутрішньої стінки корпуса, та висотою не менше 1/50 довжини корпуса піротехнічного виробу, зазначений вибивний пристрій встановлено між електрозапалювачем і нижньою торцевою частиною шашки із щільним приляганням торцевих поверхонь вибивного заряду до посадочної обойми і нижньої торцевої частини шашки, додатковий запалювач виконано циліндричної форми за розмірами, що відповідають внутрішнім габаритами циліндричного отвору в тілі шашки, електрозапалювач в посадочній обоймі встановлено або через прошарок герметика, або шляхом простого вгвинчування у посадочне гніздо, причому кришку виконано металевою переважно з алюмінію чи його сплавів, додатковий запалювач виконано зі спеціальної сполуки на основі пороху, а між краями корпуса, що завальцьовано на кришку, і безпосередньо верхньою поверхнею кришки розміщено герметик.
2. Піротехнічний виріб за п. 1, який відрізняється тим, що додатковий запалювач виконано за діаметром і довжиною не менше 5-10 відсотків, відповідно, діаметра та довжини функціональної піротехнічної шашки.

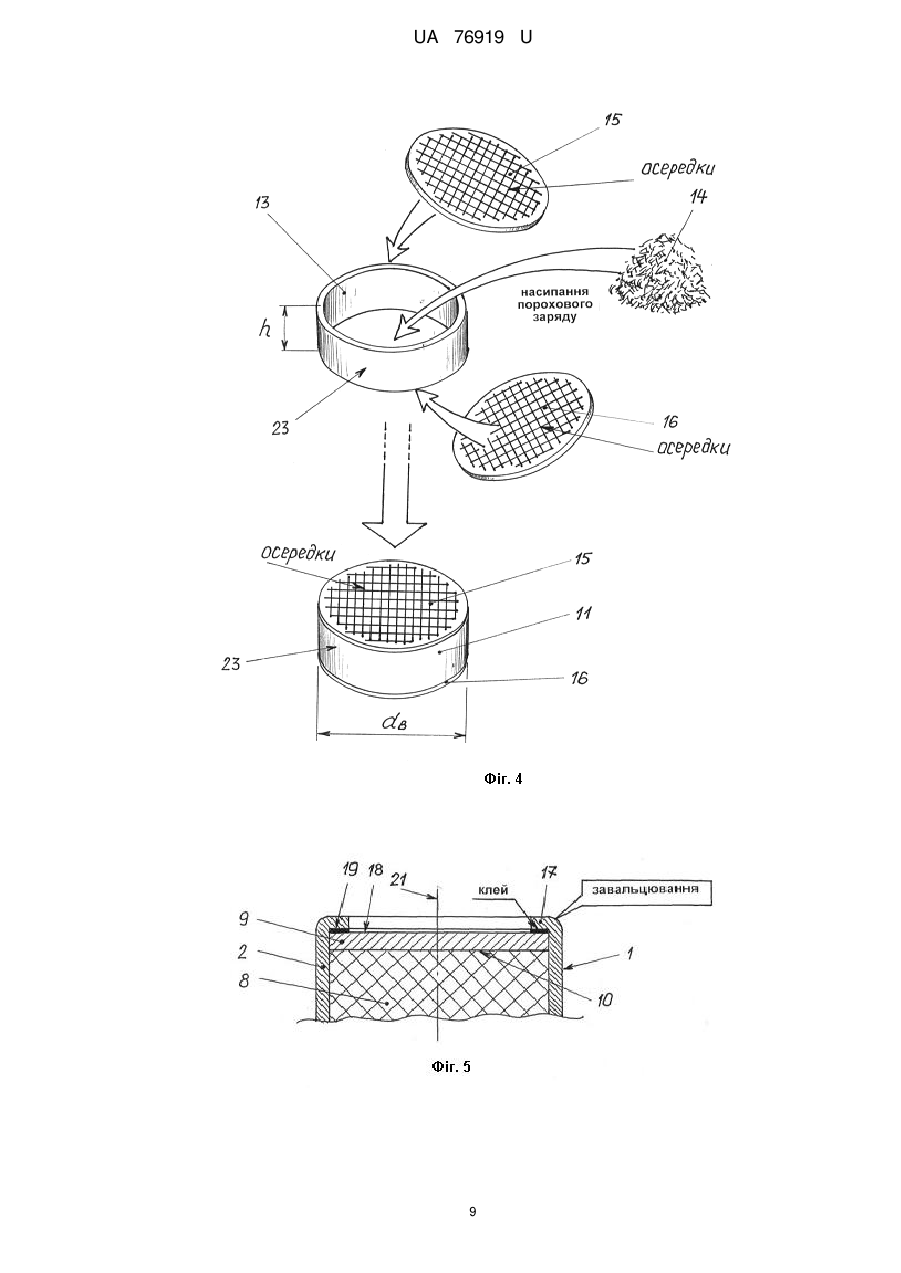

3. Піротехнічний виріб за п. 1, який відрізняється тим, що вибивний пристрій містить циліндричний корпус із розміщеним в ньому пороховим зарядом та сітки, закріплені по обох торцях корпуса, при цьому корпус вибивного пристрою виконано з картону чи пластмаси, а сітку - з пористого горючого матеріалу.
Текст
Реферат: Піротехнічний виріб інфрачервоного випромінювання містить циліндричний корпус, відкритий з одного торця і закритий на другому торці центральною посадочною обоймою, електрозапалювач, встановлений по різьбі в отвір, що виконано в центральній посадочній обоймі осесиметрично останній, функціональну піротехнічну шашку, спресовану з піротехнічної сполуки інфрачервоного випромінювання, кришку, розміщену на верхньому торці зазначеної функціональної піротехнічної шашки. Додатково містить вибивний пристрій та запалювач. UA 76919 U (12) UA 76919 U UA 76919 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі озброєння, зокрема до боєприпасів, які застосовуються для захисту літальних апаратів від засобів ураження, оснащених інфрачервоними головками самонаведення, а саме до піротехнічних виробів, які застосовуються для створення помилкових/хибних цілей, що імітують нагріті частини літального апарата (насамперед двигунів літального апарата). Відомий снаряд для постановки комбінованої помилкової/хибної цілі, що містить електрозапалювач, розміщений в стакані/обоймі з дроселюючими отворами, направленими на метальний пороховий заряд, що змонтовано в циліндричному корпусі на поперечній перемичці, яка формує ресивер, і примикає до шашки функціональної сполуки [1]. При цьому обойма електропускового пристрою та дно корпусу жорстко зв'язані між собою стяжкою, на якій послідовно в обоймах змонтовані піросповільнювачі та імпульсні заряди викидання корисного навантаження касет. До недоліків відомого снаряду для постановки комбінованої помилкової/хибної цілі належить складність конструкції снаряду, висока трудомісткість його виготовлення та сповільнене запалювання джерела інфрачервоного випромінювання, що знижує його ефективність. Відомий піротехнічний патрон інфрачервоного випромінювання, що містить гільзу, в якій встановлено функціональну шашку, закриту кришкою, при цьому функціональну шашку встановлено так, що вона спирається на обичайку, яка формує ресивер над електрозапалювальним пристроєм, який взаємодіє з клемами касетного тримача на фюзеляжі літального апарата, причому функціональну шашку встановлено на сітчастій діафрагмі, яка відділяє її від ресивера, електрозапалювальний пристрій встановлено на контактній поверхні фланця коаксіально центральному струмоводу [2]. До недоліків відомого піротехнічного патрона інфрачервоного випромінювання належить те, що для кожного різновиду функціональних сполук, що відрізняються масою та тепловим імпульсом спалаху, необхідно адаптувати параметри електрозапалювального пристрою за масою та складом запалювальної речовини, щоб забезпечити задану швидкість відстрілювання та час запалювання. Відомий піротехнічний патрон інфрачервоного випромінювання, що містить циліндричну шашку функціональної сполуки, розміщену осесиметрично внутрішніх стінок циліндричного корпусу, при цьому на дні корпуса виконано центральну посадочну обойму, в якій встановлено різьбовий електрозапалювач, на верхньому торці корпуса встановлено кришку, причому кришку встановлено на верхній торець шашки через ущільнювач, електрозапалювач в посадочній обоймі встановлено через прошарок герметика, а верхній відкритий торець корпуса завальцьовано на кришку по окружності кришки [3]. До недоліків відомого піротехнічного патрона інфрачервоного випромінювання належить те, що для кожного різновиду функціональних сполук, що відрізняються масою та тепловим імпульсом спалаху, необхідно адаптувати параметри електрозапалювального пристрою за масою та складом запалювальної речовини, щоб забезпечити задану швидкість відстрілювання та час запалювання. Найбільш близьким технічним рішенням як за суттю, так і за задачею, що вирішується, яке вибрано за найближчий аналог (прототип), є піротехнічний виріб інфрачервоного випромінювання, що містить циліндричний корпус, відкритий з одного торця і закритий на другому торці центральною посадочною обоймою, електрозапалювач, встановлений по різьбі в отвір, що виконано в центральній посадочній обоймі осесиметрично останній, функціональну піротехнічну шашку, спресовану з піротехнічної сполуки інфрачервоного випромінювання, кришку, розміщену на верхньому торці зазначеної функціональної піротехнічної шашки, при цьому електрозапалювач в посадочній обоймі встановлено через прошарок герметика, а верхній відкритий торець циліндричного корпуса завальцьовано на кришку по її краю зі створенням герметичного з'єднання між матеріалом торця корпуса і верхньою поверхнею кришки, причому торцеві частини шашки виконано з площиною, що перпендикулярна поздовжній осі шашки і корпуса, а кришку виконано плоскою [4]. До недоліків відомого піротехнічного виробу інфрачервоного випромінювання, який вибрано за найближчий аналог (прототип), належить те, що для надійного запалювання функціональної піротехнічної шашки електрозапалювач створює потужний вогневий форс (величину хвоста полум'я, що має великий вогняний об'єм), але при цьому можливі випадки руйнування нижньої поверхні шашки, що призводить до зміни режиму горіння та швидкості викидання піротехнічного заряду і, як наслідок, зниження ефективності дії такого виробу. В основу корисної моделі поставлена задача шляхом усунення недоліків прототипу та введення в конструкцію вибивного пристрою та додаткового запалювача забезпечити підвищення ефективності роботи піротехнічного виробу інфрачервоного випромінювання. 1 UA 76919 U 5 10 15 20 25 30 35 40 45 50 55 60 Суть корисної моделі в піротехнічному виробі інфрачервоного випромінювання, що містить циліндричний корпус, відкритий з одного торця і закритий на другому торці центральною посадочною обоймою, електрозапалювач, встановлений по різьбі в отвір, що виконано в центральній посадочній обоймі осесиметрично останній, функціональну піротехнічну шашку, спресовану з піротехнічної сполуки інфрачервоного випромінювання, кришку, розміщену на верхньому торці зазначеної функціональної піротехнічної шашки, при цьому електрозапалювач в посадочній обоймі встановлено через прошарок герметика, а верхній відкритий торець циліндричного корпуса завальцьовано на кришку по її краю зі створенням герметичного з'єднання між матеріалом торця корпуса і верхньою поверхнею кришки, причому торцеві частини шашки виконано з площиною, що перпендикулярна поздовжній осі шашки і корпуса, а кришку виконано плоскою, полягає в тому, що він додатково містить вибивний пристрій та запалювач. Суть корисної моделі полягає і в тому, що у нижній торцевій частині шашки виконано отвір циліндричної форми для розміщення додаткового запалювача, зазначений отвір циліндричної форми для розміщення додаткового запалювача виконано осесиметрично поздовжній осі шашки, вибивний пристрій виконано циліндричної форми з діаметром по зовнішній поверхні стінки, що дорівнює діаметру внутрішньої стінки корпуса, та висотою не менше 1/50 довжини корпуса піротехнічного виробу, зазначений вибивний пристрій встановлено між електрозапалювачем і нижньою торцевою частиною шашки із щільним приляганням торцевих поверхонь вибивного заряду до посадочної обойми і нижньої торцевої частини шашки, додатковий запалювач виконано циліндричної форми за розмірами, що відповідають внутрішнім габаритами циліндричного отвору в тілі шашки, електрозапалювач в посадочній обоймі встановлено або через прошарок герметика, або шляхом простого вгвинчування у посадочне гніздо. Суть корисної моделі полягає також і в тому, що кришку виконано металевою, переважно з алюмінію чи його сплавів, додатковий запалювач виконано зі спеціальної сполуки на основі пороху, між краями корпуса, що завальцьовано на кришку, і безпосередньо верхньою поверхнею кришки розміщено герметик, а додатковий запалювач виконано за діаметром і довжиною не менше 5-10 відсотків, відповідно, діаметра та довжини функціональної піротехнічної шашки. Новим в корисній моделі є те, що вибивний пристрій містить циліндричний корпус із розміщеним в ньому пороховим зарядом та сітки, закріплені по обох торцях корпуса, при цьому корпус вибивного пристрою виконано з картону чи пластмаси, а сітку - з пористого горючого матеріалу. Вирішення технічної задачі в піротехнічному виробі інфрачервоного випромінювання, який заявляється, дійсно можливе тому, що: - шляхом введення до конструкції піротехнічного виробу інфрачервоного випромінювання вибивного пристрою забезпечується спрощення та здешевлення виробництва піротехнічних виробів інфрачервоного випромінювання за рахунок використання однотипних електрозапалювачів незалежно від розмірів (калібру) піротехнічного виробу та хімічного складу функціональної піротехнічної шашки; - шляхом введення до функціональної піротехнічної шашки додаткового запалювача забезпечується заданий діапазон часу загорання функціональної піротехнічної шашки при її відстрілюванні з метою забезпечення ефективної дії на засоби ураження, що оснащені інфрачервоними головками самонаведення; - шляхом встановлення додаткового запалювача з можливістю вогневого контакту з вибивним пристроєм забезпечується заданий діапазон швидкостей відстрілювання функціональної піротехнічної шашки незалежно від розмірів (калібру) піротехнічного виробу та хімічного складу функціональної піротехнічної шашки; - шляхом герметизації місць завальцювання та посадочного гнізда (під електрозапалювач) забезпечується заданий термін зберігання піротехнічних виробів інфрачервоного випромінювання в умовах підвищеної вологості та значного перепаду температур навколишнього середовища. Таким чином, піротехнічний виріб інфрачервоного випромінювання, який заявляється, відповідає критерію корисної моделі "новизна". Суть корисної моделі пояснюється за допомогою ілюстрацій, де на Фіг. 1 показано загальний вигляд піротехнічного виробу інфрачервоного випромінювання, що заявляється, на виді ¾ спереду (з боку за вальцювання корпусу на кришку), на Фіг. 2 показано загальний вигляд 3 піротехнічного виробу інфрачервоного випромінювання, що заявляється, на виді /4 ззаду (з боку електрозапалювача), на Фіг. 3 показано конструктивно-компонувальну схему піротехнічного виробу інфрачервоного випромінювання, що заявляється, на Фіг. 4 показано схему збирання вибивного пристрою в єдину конструкцію, на Фіг. 5-7 показано варіанти розміщення герметиків різних типів в зоні завальцювання вільного торця корпуса на кришку, на 2 UA 76919 U 5 10 15 20 25 30 35 40 45 50 55 Фіг. 8 показано склад функціональної піротехнічної шашки, спресованої з піротехнічної сполуки інфрачервоного випромінювання, на Фіг. 9 показано схему спрацьовування піротехнічного виробу інфрачервоного випромінювання, що заявляється, з використанням піротехнічної шашки, спресованої з піротехнічної сполуки інфрачервоного випромінювання. Піротехнічний виріб (1) інфрачервоного випромінювання (див. схеми на Фіг. 1-2) містить (як варіант конструктивного виконання - див. конструктивно-компонувальну схему на Фіг. 3) циліндричний корпус 2, відкритий з одного торця (позиція 3), і закритий на другому торці центральною посадочною обоймою 4 (який має закраїну - позиція "ЗК"), електрозапалювач 5, встановлений по різьбі 6 в отвір 7, що виконано в центральній посадочній обоймі 4 осесиметрично останній, функціональну піротехнічну шашку 8 (спресовану з піротехнічної сполуки інфрачервоного випромінювання - див. схему на Фіг. 8), кришку 9, розміщену на верхньому торці (позиція 10) зазначеної функціональної піротехнічної шашки 8, вибивний пристрій 11 та додатковий запалювач 12. Зазначений вибивний пристрій 11 містить (див. схеми на Фіг. 3 і 4) циліндричний корпус 13 із розміщеним в ньому пороховим зарядом 14 та сітки 15 і 16, закріплені по обох торцях корпуса 13 (при цьому технологічно корпус 13 вибивного пристрою 11 виконано з картону чи пластмаси, а сітку - з пористого горючого матеріалу). Конструктивно і технологічно між краями 17 корпуса 2, що завальцьовано на кришку 9, і безпосередньо верхньою поверхнею 18 кришки 9 розміщено герметик 19 (як герметик 19 може бути використано або клей (див. схему на Фіг. 5), або лак (див. схему на Фіг. 6), або гумовий ущільнювач кільцевої форми (див. схему на Фіг. 7) - як варіанти конструктивного виконання). Конструктивно і технологічно: - електрозапалювач 5 в отвір 7 посадочної обойми 4 встановлено або через прошарок герметика, або шляхом простого вгвинчування у посадочне гніздо по різьбі 6 (див. схему на Фіг. 3); - верхній відкритий торець 3 циліндричного корпуса 2 завальцьовано на кришку 9 по її краю зі створенням герметичного з'єднання між матеріалом торця 3 (краями 17) корпуса 2 і верхньою поверхнею 18 кришки 9 (див. схему на Фіг. 3). Технологічно конструктивні елементи піротехнічного виробу (1) інфрачервоного випромінювання виконано таким чином: - торцеві частини (відповідно, верхню частину 10 і нижню частину 20) шашки 8 виконано з площиною Q, що перпендикулярна поздовжній осі 21 шашки 8 і корпуса 2 (див. схему на Фіг. 3); - кришку 9 виконано плоскою (див. схему на Фіг. 3); - на нижній торцевій частині (позиція 20) шашки 8 виконано отвір 22 циліндричної форми для розміщення додаткового запалювача 12; - зазначений отвір 22 циліндричної форми для розміщення додаткового запалювача 12 виконано осесиметрично поздовжній осі 21 шашки 8; - вибивний пристрій 11 виконано циліндричної форми з діаметром dв по зовнішній поверхні 23 стінки, що дорівнює діаметру dвc внутрішньої стінки корпуса 2, та висотою h не менше 1/50 довжини L корпуса 2 піротехнічного виробу (позиція 1) (див. схеми на Фіг. 3 і 4); - додатковий запалювач 12 виконано циліндричної форми за розмірами, що відповідають внутрішнім габаритами циліндричного отвору 22 в тілі шашки 8 (див. схему на Фіг. 3), при цьому зазначений додатковий запалювач 12 виконано за діаметром d та довжиною l не менше 5-10 відсотків, відповідно, діаметра dш та довжини lш функціональної піротехнічної шашки 8 (див. схему на Фіг. 3). Конструктивно вибивний пристрій 11 у піротехнічному виробі (1) інфрачервоного випромінювання встановлено між електрозапалювачем 5 і нижньою (позиція 20) торцевою частиною шашки 8 із щільним приляганням торцевих поверхонь вибивного заряду 11 (а саме, нижньої сітки 16) до посадочної обойми 4 і, відповідно, нижньої торцевої частини шашки (позиція 20) до верхньої сітки 15 (див. схему на Фіг. 3). Конструктивні елементи піротехнічного виробу (1) інфрачервоного випромінювання виконано з таких матеріалів: - кришку 9 виконано металевою (переважно з алюмінію чи його сплавів); - додатковий запалювач 12 виготовлено зі спеціальної сполуки на основі пороху; - функціональну піротехнічну шашку спресовано з піротехнічної сполуки інфрачервоного випромінювання із наступним з'єднанням компонентів за масою, % (див. таблицю 1 та схему на Фіг. 8). 3 UA 76919 U Таблиця 1 Найменування компонента Сполука (сполука за масою, %) Фізичний стан тверде (дрібнодисперсний порошок) тверде (дрібнодисперсний порошок) Порошок магнієвий Фосфор червоний технічний 15 20 25 30 35 40 45 20-45 тверде (гранули) Фторкаучук 10 5-25 Фторопласт 5 45-70 інше Характеристики компонента частки величиною 0,8-1,0мм тверде частки величиною 0,8-1,0мм гранули величиною 0,81,0мм Піротехнічний виріб (1) інфрачервоного випромінювання, що заявляється, виготовляється в промислових умовах (як варіант технологічного процесу) наступним чином: - виготовляють корпус 1 циліндричного типу (відкритий з одного торця (позиція 3) і закритий на другому торці центральною посадочною обоймою 4, в якій виконано отвір 7 з різьбою 6) (в отвір 7 посадочної обойми 4 вгвинчують електрозапалювач 5, який встановлюють або через прошарок герметика, або шляхом простого вгвинчування у зазначене посадочне гніздо по різьбі 6); - виготовляють функціональну піротехнічну шашку 8 (з компонентів, показаних на Фіг. 8 в таблиці 1), при цьому у нижній торцевій частині (позиція 20) шашки 8 виконують отвір 22 циліндричної форми (для подальшого розміщення додаткового запалювача 12); - виготовляють додатковий запалювач 12, при цьому додатковий запалювач 12 виконують циліндричної форми за розмірами, що відповідають внутрішнім габаритами циліндричного отвору 22 в тілі шашки 8 (див. схему на Фіг. 3), та за діаметром d і довжиною l не менше 5-10 відсотків, відповідно, діаметра dш та довжини lш функціональної піротехнічної шашки 8 (див. схему на Фіг. 3), наприклад, довжиною циліндра l=5…7 мм і діаметром d=5…7 мм - як варіант конструктивного виконання (зазначений додатковий запалювач 12 виготовляють зі спеціальної сполуки на основі пороху); - виготовляють вибивний пристрій 11 (технологічно попередньо виготовляють циліндричний корпус 13 з картону чи пластмаси, сітки (позиції 15 і 16) з пористого горючого матеріалу, а потім збирають зазначені вище конструктивні елементи в єдину конструкцію: закріплюють на нижньому торці корпуса 13 нижню сітку 16, засипають у внутрішню порожнину корпусу 13 пороховий заряд 14 і закривають його верхньою сіткою 15, яку закріплюють до верхнього торця корпуса 13) (див. схему на Фіг. 4); - виготовляють кришку 9 (яку виготовляють плоскою товщиною не менше 0,8-1,0 мм переважно з алюмінію чи його сплавів). Далі із зазначених конструктивних елементів (позиції 2 (5), 8 (12), 11 і 9) збирають піротехнічний виріб (1) інфрачервоного випромінювання, що заявляється. Попередньо в циліндричний отвір 22 в тілі шашки 8 запресовують додатковий запалювач 12. Потім у внутрішню порожнину корпуса 2 вводять вибивний пристрій 11, який вставляють до щільного прилягання нижньої сітки 16 до поверхні центральної посадочної обойми 4 (див. схему на Фіг. 3) і контактування з електрозапалювачем 5. Далі у внутрішню порожнину корпуса 2 вводять функціональну піротехнічну шашку 8, при цьому зазначену шашку 8 вводять тим торцем (позиція 20), в якому виконано отвір 22 (із запресованим у нього додатковим запалювачем 12). Функціональну піротехнічну шашку 8 вставляють до щільного прилягання нижнього торця 20 шашки до верхньої сітки 15 вибивного пристрою 11 (див. схему на Фіг. 3). Потім у внутрішню порожнину корпуса 2 вводять кришку 9, яку укладають на верхній торець 10 функціональної піротехнічної шашки 8 (див. схему на Фіг. 3). Закінчують етап збирання піротехнічного виробу (1) інфрачервоного випромінювання в єдину конструкцію тим, що наносять на кришку 9 (в районі завальцювання) герметик 19 і завальцьовують вільні кінці (позиція 17) корпуса 2 на верхню поверхню 18 кришки 9, забезпечуючи тим самим герметичність внутрішньої порожнини корпусу 2, в якій розташовано чутливі до вологи піротехнічні речовини. 4 UA 76919 U 5 10 15 20 25 30 35 40 45 50 Герметичність з боку посадочного гнізда (позиція 7), в якому розміщено електрозапалювач 5, забезпечується або шляхом вгвинчування електрозапалювача 5 через прошарок герметика, або шляхом щільного вгвинчування електрозапалювача 5 у зазначене посадочне гніздо по різьбі 6. Виготовлений піротехнічний виріб інфрачервоного випромінювання, який заявляється, застосовується у бойових умовах (як створювач помилкової/хибної теплової цілі) таким чином. Піротехнічний виріб інфрачервоного випромінювання встановлюються у касету, в якій виконано контакт (позиція "К") для підведення електричного струму до електрозапалювача 5. При підведенні електричного струму до електрозапалювача 5 спрацьовує електрозапалювач 5 (електрозапалювальна втулка). За допомогою електрозапалювальної втулки (позиція 5) підпалюють вибивний заряд (з димного пороху - позиція 14), що знаходиться у внутрішній порожнині корпуса 13 вибивного пристрою 11 між нижньою (16) і верхньою (15) сітками, який у свою чергу підпалює додатковий запалювач 12 та піротехнічну шашку (позиція 8) інфрачервоного випромінювання, що знаходиться в корпусі (позиція 2) і загерметизована пижем (кришкою 9), і викидає вже підпалену піротехнічну шашку (позиція 8) з внутрішньої порожнини (позиція 24) зазначеного корпусу (позиція 2) піротехнічної шашки 8 інфрачервоного випромінювання у бік засобу ураження (див. схему на Фіг. 9) [5]. Завдяки тому, що співвідношення "окислювач-пальне" у шашці 8 виконано збідненим, частина продуктів (особливо фосфор червоний технічний, що характеризується пониженою температурою згонки) згоряє у кисні атмосферного повітря за межами заряду, створюючи додаткову зону горіння. Завдяки встановленню у шашці 8 додаткового запалювача 12 забезпечується можливість миттєвого виходу піротехнічної сполуки (з якої складається функціональна піротехнічна шашка 8) на режим (на повну потужність). Підвищення ефективності застосування піротехнічного виробу інфрачервоного випромінювання, у порівнянні з прототипом, досягається за рахунок встановлення вибивного пристрою, який забезпечує спрощення та здешевлення виробництва піротехнічних виробів інфрачервоного випромінювання за рахунок використання однотипних електрозапалювачів незалежно від розмірів (калібру) піротехнічного виробу та хімічного складу функціональної піротехнічної шашки. Підвищення ефективності застосування піротехнічного виробу інфрачервоного випромінювання, у порівнянні з прототипом, досягається й за рахунок встановлення додаткового запалювана, який забезпечує заданий діапазон часу загорання функціональної піротехнічної шашки при її відстрілюванні з метою забезпечення ефективної дії на засоби ураження, що оснащені інфрачервоними головками самонаведення, при цьому шляхом встановлення зазначеного додаткового запалювача з можливістю вогневого контакту з вибивним пристроєм забезпечується заданий діапазон швидкостей відстрілювання функціональної піротехнічної шашки незалежно від розмірів (калібру) піротехнічного виробу та хімічного складу функціональної піротехнічної шашки. Підвищення ефективності застосування піротехнічного виробу інфрачервоного випромінювання, у порівнянні з прототипом, досягається також й за рахунок герметизації місць завальцювання та посадочного гнізда (під електрозапалювач), чим забезпечується заданий термін зберігання піротехнічних виробів інфрачервоного випромінювання в умовах підвищеної вологості та значного перепаду температур навколишнього середовища. Джерела інформації: 1. Патент Російської Федерації № 2239777 від 2004р., "Снаряд для постановки комбинированной ложной цели", МПК 8 F 42 В 12/48, 12/70 - аналог. 2. Патент Російської Федерації № 2398178 (13) С1 від 27.08.2010 "Пиротехнический патрон инфракрасного излучения", МПК (2006.1) F 42 В 5/08, F 42 В 5/15 - аналог. 3. Патент Російської Федерації № 2367891 (13) С1 від 05.08.2008 "Пиротехнический патрон инфракрасного излучения", МПК (2008) F 42 В 5/15, F 42 В 12/70 - аналог. 4. Патент Російської Федерації № 2231742 від 2004р., "Пиротехнический патрон инфракрасного излучения", МПК 8 F 42 В 5/15, F 42 В 12/70 - прототип. 5. Криксунов Л.З. "Справочник по основам инфракрасной техники". - Μ.: Советское радио, 1978.-400с. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 1. Піротехнічний виріб інфрачервоного випромінювання, що містить циліндричний корпус, відкритий з одного торця і закритий на другому торці центральною посадочною обоймою, електрозапалювач, встановлений по різьбі в отвір, що виконано в центральній посадочній 5 UA 76919 U 5 10 15 20 25 обоймі осесиметрично останній, функціональну піротехнічну шашку, спресовану з піротехнічної сполуки інфрачервоного випромінювання, кришку, розміщену на верхньому торці зазначеної функціональної піротехнічної шашки, при цьому електрозапалювач в посадочній обоймі встановлено через прошарок герметика, а верхній відкритий торець циліндричного корпуса завальцьовано на кришку по її краю зі створенням герметичного з'єднання між матеріалом торця корпуса і верхньою поверхнею кришки, причому торцеві частини шашки виконано з площиною, що перпендикулярна поздовжній осі шашки і корпуса, а кришку виконано плоскою, який відрізняється тим, що він додатково містить вибивний пристрій та запалювач, при цьому у нижній торцевій частині шашки виконано отвір циліндричної форми для розміщення додаткового запалювача, зазначений отвір циліндричної форми для розміщення додаткового запалювача виконано осесиметрично поздовжній осі шашки, вибивний пристрій виконано циліндричної форми з діаметром по зовнішній поверхні стінки, що дорівнює діаметру внутрішньої стінки корпуса, та висотою не менше 1/50 довжини корпуса піротехнічного виробу, зазначений вибивний пристрій встановлено між електрозапалювачем і нижньою торцевою частиною шашки із щільним приляганням торцевих поверхонь вибивного заряду до посадочної обойми і нижньої торцевої частини шашки, додатковий запалювач виконано циліндричної форми за розмірами, що відповідають внутрішнім габаритами циліндричного отвору в тілі шашки, електрозапалювач в посадочній обоймі встановлено або через прошарок герметика, або шляхом простого вгвинчування у посадочне гніздо, причому кришку виконано металевою переважно з алюмінію чи його сплавів, додатковий запалювач виконано зі спеціальної сполуки на основі пороху, а між краями корпуса, що завальцьовано на кришку, і безпосередньо верхньою поверхнею кришки розміщено герметик. 2. Піротехнічний виріб за п. 1, який відрізняється тим, що додатковий запалювач виконано за діаметром і довжиною не менше 5-10 відсотків, відповідно, діаметра та довжини функціональної піротехнічної шашки. 3. Піротехнічний виріб за п. 1, який відрізняється тим, що вибивний пристрій містить циліндричний корпус із розміщеним в ньому пороховим зарядом та сітки, закріплені по обох торцях корпуса, при цьому корпус вибивного пристрою виконано з картону чи пластмаси, а сітку - з пористого горючого матеріалу. 6 UA 76919 U 7 UA 76919 U 8 UA 76919 U 9 UA 76919 U 10 UA 76919 U 11 UA 76919 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 12
ДивитисяДодаткова інформація
Назва патенту англійськоюPyrotechnical article with infra-red radiation
Автори англійськоюArkhypov Mykola Ivanovych, Alioshyn Oleksandr Mykhailovych, Turenko Serhii Mykhailovych, Spodin Oleksandr Ivanovych
Назва патенту російськоюПиротехническое изделие инфракрасного излучения
Автори російськоюАрхипов Николай Иванович, Алешин Александр Михайлович, Туренко Сергей Михайлович, Сподин Александр Иванович
МПК / Мітки
МПК: F42B 12/70, F41J 2/00, F42B 4/00, F42B 5/15, F42B 12/48
Мітки: піротехнічний, інфрачервоного, виріб, випромінювання
