Регулювальний клапан із гофрованою діафрагмою

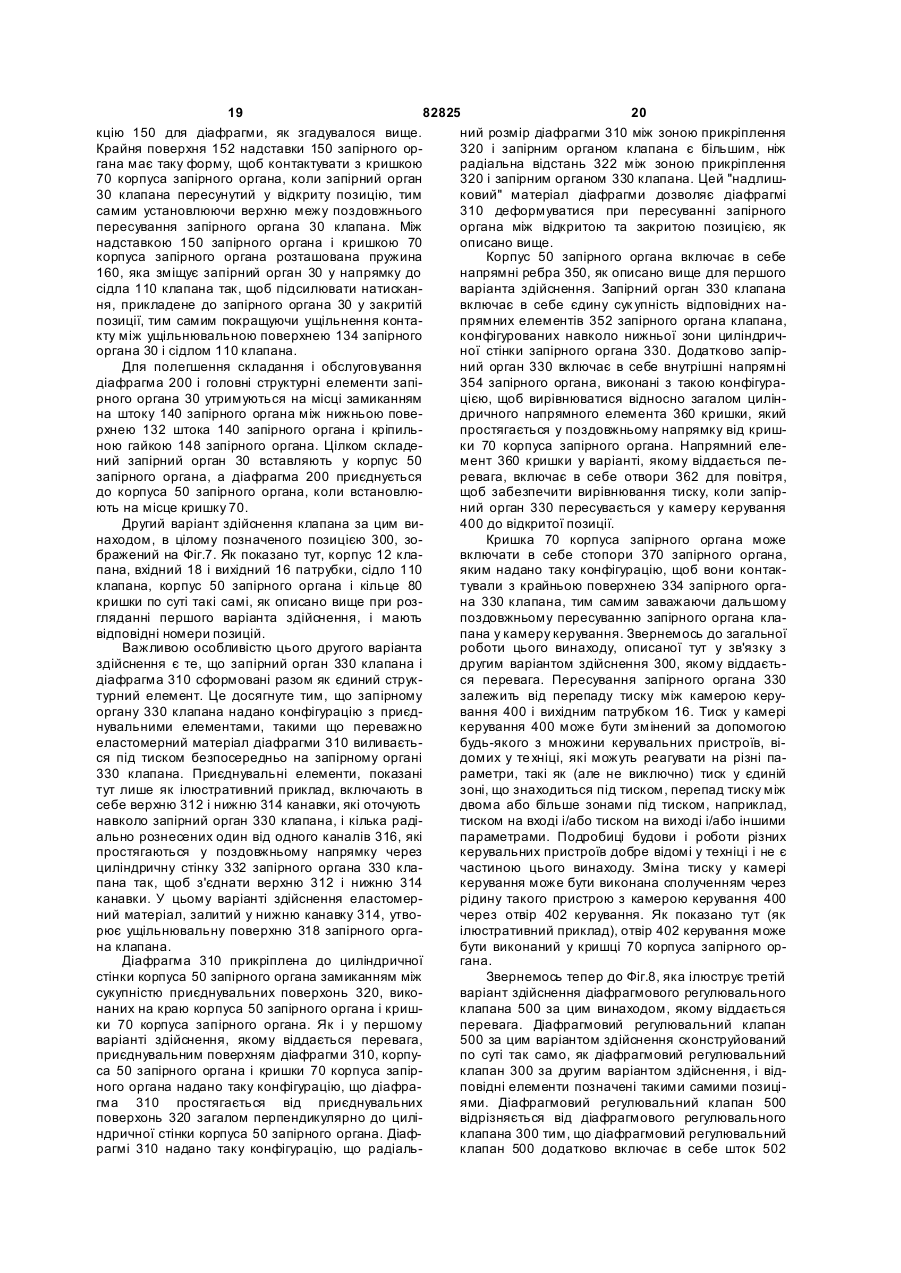

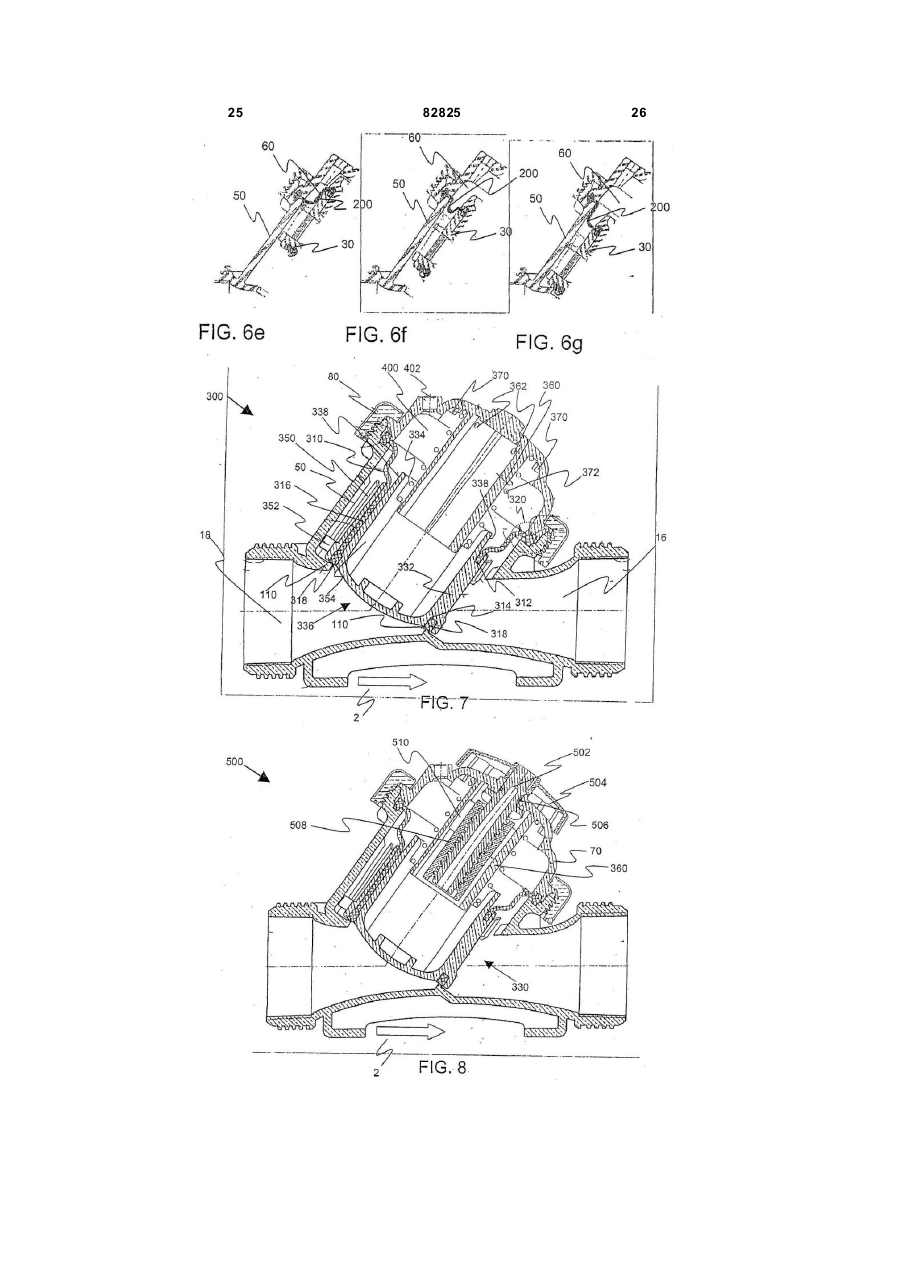

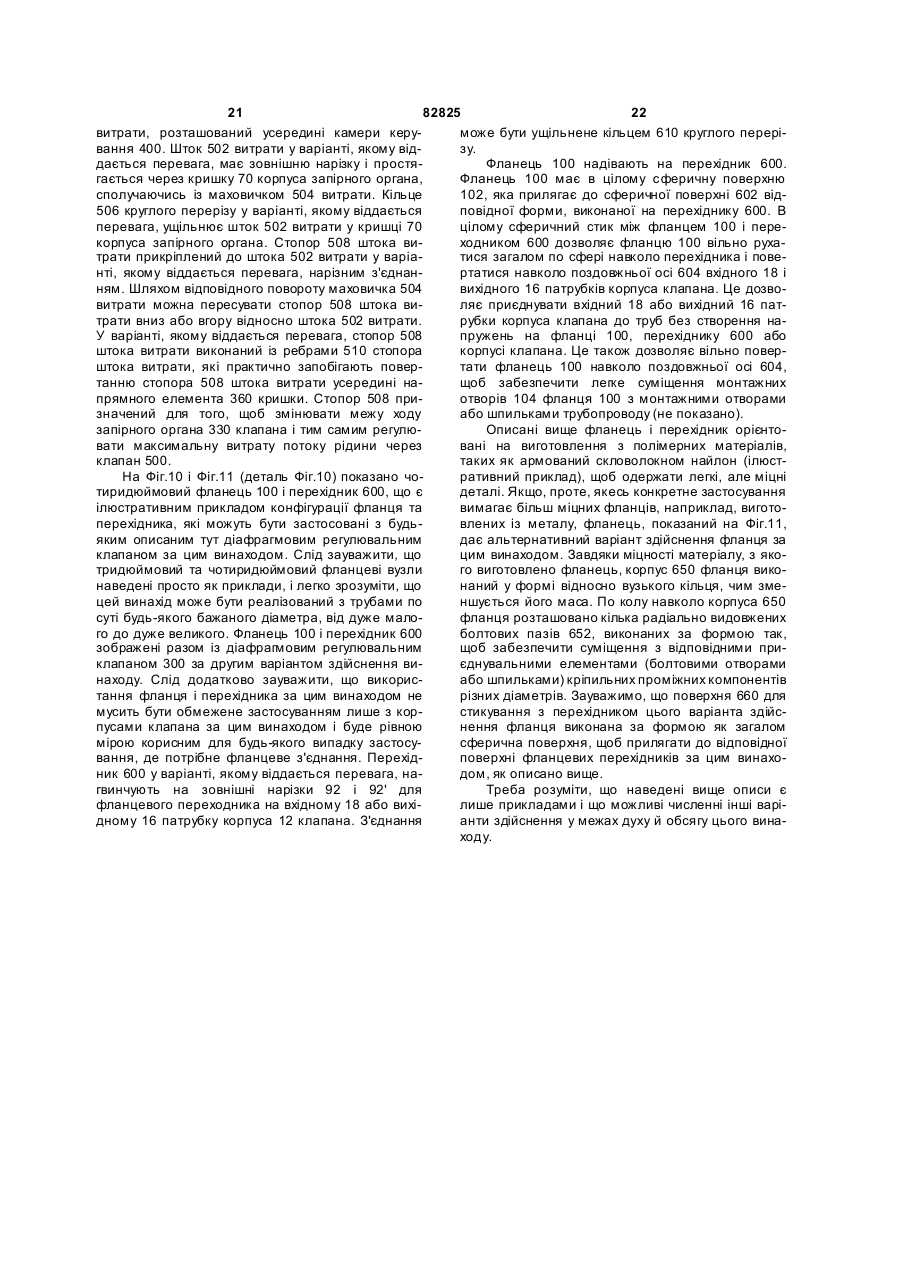

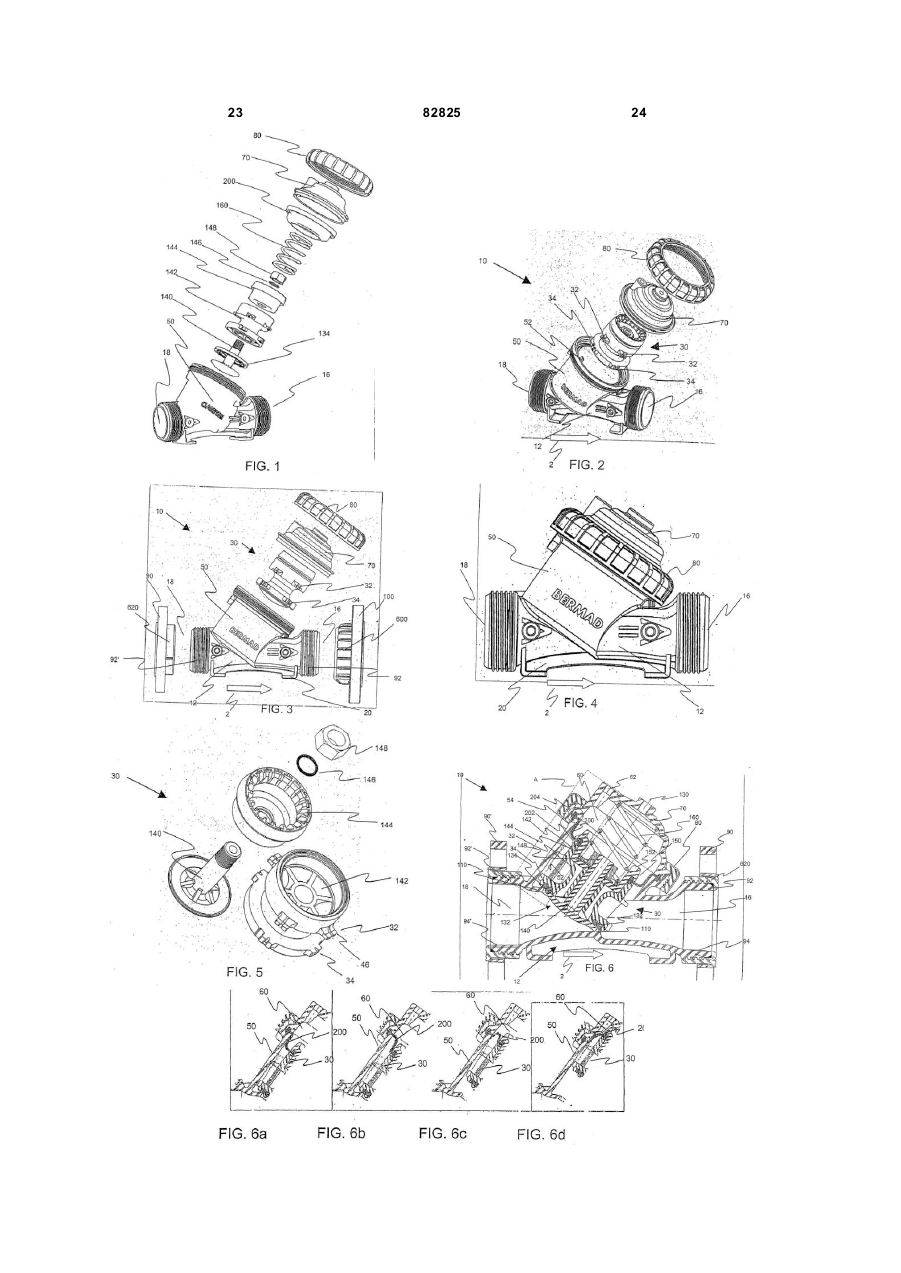

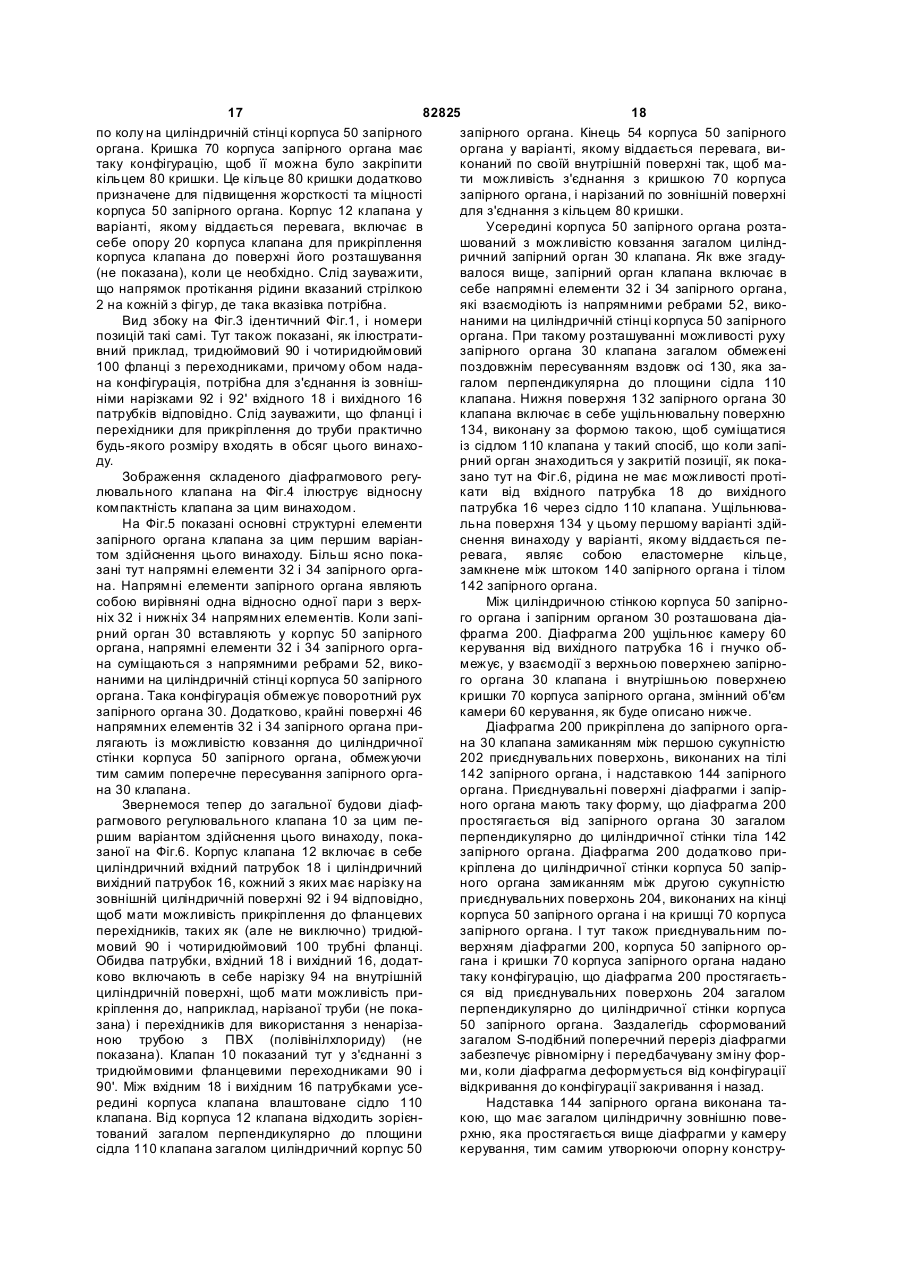

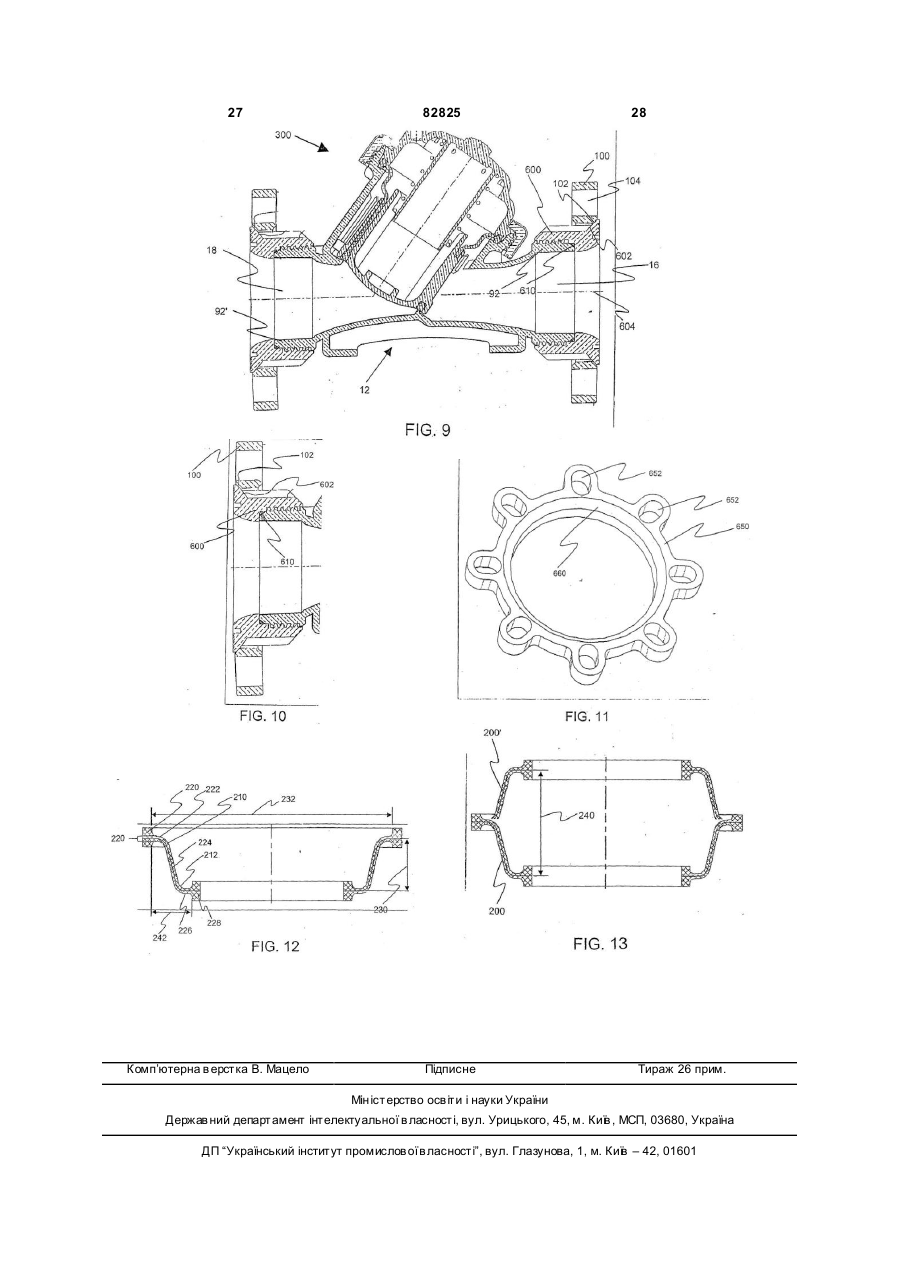

1. Діафрагмовий регулювальний клапан, який включає в себе: (a) корпус клапана із вхідним патрубком і вихідним патрубком і сідлом клапана, утвореним між цими вхідним і вихідним патрубками; (b) корпус запірного органа, який простягається від згаданого корпусу клапана між згаданими вхідним і вихідним патрубками, причому принаймні частина внутрішнього об'єму згаданого корпусу запірного органа принаймні частково визначає камеру керування; (c) рухомий запірний орган клапана, принаймні частково розташований усередині корпусу запірного органа з можливістю пересуватися між закритою позицією, в якій ущільнювальна частина запірного органа клапана прилягає до сідла клапана, і відкритою позицією, в якій ущільнювальна частина запірного органа клапана відокремлена від сідла клапана; і (d) гнучку діафрагму, прикріплену з утворенням герметичного з’єднання до запірного органа клапана, яка ізолює камеру керування від принаймні частини вихідного патрубка, причому діафрагма має поперечний переріз загалом S-подібної форми, так що відстань, на яку може пересуватися запірний орган клапана усередині корпусу запірного органа у кожний бік від центральної площини, в якій діафрагма прикріплена до корпусу запірного органа, становить щонайменше близько двадцяти відсотків від зовнішнього діаметра діафрагми, забезпечуючи загальну відстань, на яку може пересува тися запірний орган клапана усередині корпусу запірного органа, щонайменше близько сорока відсотків від зовнішнього діаметра діафрагми; 2 (19) 1 3 82825 4 11. Клапан за п. 10, який відрізняється тим, що прилягає до сідла клапана, і відкритою позицією, в діафрагма виконана такою, щоб у ненапруженому якій ущільнювальна частина запірного органа кластані не перекривати саму себе в осьовому напана відокремлена від сідла клапана; та прямку і бути вісесиметричною. (d) гнучку діафрагму, вилиту під тиском на згада12. Клапан за п. 11, який відрізняється тим, що ному жорсткому запірному органі клапана і суцільпоперечний переріз, який має загалом S-подібну ну з ним, яка ізолює корпус запірного органа від форму, є таким, що у ненапруженому стані діафпринаймні частини вихідного патрубка, причому рагма простягається від згаданого першого приєддіафрагма має поперечний переріз загалом Sнувального буртика загалом радіально усередину подібної форми, так що при пересуванні запірного у першому напрямку через першу криву, продоворгана клапана між відкритою і закритою позиціяжується загалом нерадіально у другому напрямку ми діафрагма деформується в один чи в інший бік через другу криву і продовжується у загалом радівідносно центральної площини, в якій діафрагма альному напрямку усередину, закінчуючись другим прикріплена до корпусу запірного органа. приєднувальним буртиком. 20. Клапан за п. 19, який відрізняється тим, що 13. Клапан за п. 12, який відрізняється тим, що додатково має опору діафрагми, яка простягаєтьдіафрагма простягається загалом перпендикулярся від запірного органа клапана у камеру керуванно від загалом циліндричної стінки корпусу запірня, причому опора діафрагми виконана так, щоб ного органа і простягається загалом перпендикупри деформуванні діафрагми усередину до корпулярно від загалом циліндричної стінки запірного су запірного органа опора діафрагми обмежувала органа клапана. цю деформацію зоною між опорою діафрагми і 14. Клапан за п. 13, який відрізняється тим, що щонайменше однією стінкою корпусу запірного прикріплення діафрагми до загалом циліндричної органа. стінки корпусу запірного органа забезпечене шля21. Клапан за п. 19, який відрізняється тим, що хом замикання першого приєднувального буртика діафрагма виконана так, що відстань, на яку може діафрагми між корпусом запірного органа і кришпересуватися запірний орган клапана усередині кою корпусу запірного органа, так що камера керукорпусу запірного органа, становить щонайменше вання по суті визначена кришкою корпусу запірноблизько сорока відсотків від діаметра корпусу заго органа, діафрагмою і принаймні частиною пірного органа. запірного органа клапана. 22. Клапан за п. 19, який відрізняється тим, що 15. Клапан за п. 14, який відрізняється тим, що відношення товщини діафрагми до радіальної відприкріплення діафрагми до запірного органа кластані між запірним органом клапана і корпусом пана забезпечене шляхом замикання другого приклапана приблизно лежить у межах від 1:4 до 1:7. єднувального буртика діафрагми між тілом запір23. Клапан за п. 19, який відрізняється тим, що ного органа клапана і опорою діафрагми. запірний орган клапана виконаний так, що умож16. Клапан за п. 15, який відрізняється тим, що ливлене його ковзне пересування у поздовжньому пересування запірного органа клапана передбачає напрямку усередині корпусу запірного органа. пересування другого приєднувального буртика, так 24. Клапан за п. 19, який відрізняється тим, що що довжина максимального пересування як у надіафрагма виконана такою, щоб забезпечувалося прямку до сідла клапана, так і від нього є еквідисїї прикріплення до щонайменше однієї стінки кортантною від першого приєднувального буртика, пусу запірного органа з утворенням герметичного положення якого є незмінним. з’єднання. 17. Клапан за п. 1, який відрізняється тим, що 25. Клапан за п. 19, який відрізняється тим, що запірний орган клапана має відповідну кількість поздовжня вісь корпусу запірного органа і поздовнапрямних елементів запірного органа, виконаних жня вісь вихідного патрубка утворюють гострий так, що уможливлюється їх ковзна взаємодія з кут. відповідними напрямними ребрами. 26. Клапан за п. 25, який відрізняється тим, що 18. Клапан за п. 1, який відрізняється тим, що принаймні частина корпусу запірного органа викокорпус запірного органа має регульований обменана суцільною з корпусом клапана. жувальний елемент для запірного органа клапана, 27. Клапан за п. 26, який відрізняється тим, що виконаний з можливістю регулювання величини камера керування виконана як загалом циліндричпересування запірного органа клапана усередину ний простір, який змінюється в залежності від пекорпусу запірного органа. ресування запірного органа клапана. 19. Діафрагмовий регулювальний клапан, який 28. Клапан за п. 27, який відрізняється тим, що включає в себе: запірний орган клапана виконаний як елемент за(a) корпус клапана із вхідним патрубком, вихідним галом циліндричної форми. патрубком і сідлом клапана, утвореним між цими 29. Клапан за п. 28, який відрізняється тим, що вхідним і вихідним патрубками; діафрагма простягається загалом перпендикуляр(b) корпус запірного органа, який простягається від но від загалом циліндричної стінки корпуса запіркорпусу клапана між згаданими вхідним і вихідним ного органа і простягається від загалом циліндрипатрубками, причому принаймні частина внутрішчної стінки запірного органа клапана. нього об'єму корпусу запірного органа принаймні 30. Клапан за п. 29, який відрізняється тим, що частково визначає камеру керування; прикріплення діафрагми до загалом циліндричної (c) жорсткий запірний орган клапана, розташовастінки корпусу запірного органа забезпечене шляний усередині корпусу запірного органа з можливіхом замикання приєднувального буртика діафрагстю пересуватися між закритою позицією, в якій ми між корпусом запірного органа і кришкою корущільнювальна частина запірного органа клапана пусу запірного органа, так що камера керування по 5 82825 6 суті визначена кришкою корпусу запірного органа, 38. Клапан за п. 23, який відрізняється тим, що діафрагмою і принаймні частиною запірного оргакорпус запірного органа має регульований обмена клапана. жувальний елемент для запірного органа клапана, 31. Клапан за п. 30, який відрізняється тим, що виконаний з можливістю регулювання величини діафрагма виконана такою, щоб у ненапруженому пересування запірного органа клапана усередину стані не перекривати саму себе в осьовому накорпусу запірного органа. прямку і бути вісесиметричною. 39. Діафрагмовий регулювальний клапан, який 32. Клапан за п. 31, який відрізняється тим, що включає в себе: діафрагма виконана з поперечним перерізом, який (a) корпус клапана із вхідним патрубком і вихідним має загалом S-подібну форму, так що у ненапрупатрубком, і сідлом клапана, утвореним між цими женому стані діафрагма простягається від першовхідним і вихідним патрубками; го приєднувального буртика загалом радіально (b) корпус запірного органа, який простягається від усередину у першому напрямку через першу крикорпусу клапана між вхідним і вихідним патрубкаву, продовжується загалом не радіально у другому ми, причому принаймні частина внутрішнього напрямку через другу криву і продовжується у заоб’єму корпусу запірного органа принаймні часткогалом радіальному напрямку усередину, закінчуюво визначає камеру керування; чись вилитим під тиском приєднанням до запірно(c) рухомий запірний орган клапана, принаймні го органа клапана. частково розташований усередині корпусу запірно33. Клапан за п. 32, який відрізняється тим, що го органа з можливістю пересуватися між закризапірний орган клапана пересувається так, що тою позицією, у якій ущільнювальна частина запідовжина максимального пересування як у напрямрного органа клапана прилягає до сідла клапана, і ку до сідла клапана, так і від нього є еквідистантвідкритою позицією, у якій ущільнювальна частина ною від першого приєднувального буртика, полозапірного органа клапана відокремлена від сідла ження якого є незмінним. клапана; і 34. Клапан за п. 19, який відрізняється тим, що (d) гнучку діафрагму, прикріплену з утворенням суцільна конструкція діафрагми із запірним оргагерметичного з’єднання до запірного органа кланом клапана має множину рознесених один від пана, яка ізолює камеру керування від принаймні одного каналів, що простягаються поздовжньо частини вихідного патрубка, причому діафрагма через стінку запірного органа клапана. має поперечний переріз загалом S-подібної фор35. Клапан за п. 34, який відрізняється тим, що ми, так що відстань, на яку може пересуватися канали простягаються поздовжньо через стінку запірний орган клапана усередині корпусу запірнозапірного органа клапана до зони, проксимальної го органа у кожний бік від центральної площини, в до ущільнювальної частини запірного органа клаякій діафрагма прикріплена до корпусу запірного пана, а ущільнювальна частина виконана як еласоргана, становить щонайменше близько двадцяти томерний ущільнювальний елемент, виконаний відсотків від зовнішнього діаметра діафрагми, засуцільно зі запірним органом клапана. безпечуючи загальну відстань, на яку може пере36. Клапан за п. 23, який відрізняється тим, що сува тися запірний орган клапана усередині корпукорпус запірного органа додатково має множину су запірного органа, щонайменше близько сорока загалом поздовжніх напрямних ребер, виконаних відсотків від зовнішнього діаметра діафрагми; на щонайменше одній бічній стінці для направленпричому діафрагма виконана суцільною із запірня пересування запірного органа клапана. ним органом клапана, ізолюючи корпус запірного 37. Клапан за п. 36, який відрізняється тим, що органа від принаймні частини вихідного патрубка, і запірний орган клапана має відповідну кількість так що при пересуванні запірного органа клапана напрямних елементів, виконаних так, що уможлиміж відкритою і закритою позиціями діафрагма влюється їх ковзна взаємодія з відповідними надеформується усередину корпусу запірного органа прямними ребрами. та з нього. Цей винахід стосується діафрагмових регулювальних клапанів і, зокрема, він стосується такого клапана з гофрованою діафрагмою, яка деформується однаково у двох напрямках. Велика кількість діафрагмових регулювальних клапанів розроблена і випускається різними виробниками, такими як фірма "Bermad" з міста Еврон, Ізраїль. У загальному випадку ці клапани мають вхідний бік, у який втікає рідина від джерела рідини, і вихідний бік, з якого рідина може виходити до місця призначення, такого, як поливальна машина, наприклад. Між вхідним і вихідним боками клапана знаходиться сідло клапана, до якого може щільно прилягати запірний орган клапана. Запірний орган клапана може всуватися в корпус запірного органа клапана і висуватися назад, і до запірного органа клапана прикріплена діафрагма, яка ущільнює камеру керування, відділяючи її від вихідного боку клапана. Камера керування обладнана керувальним вікном, через яке регулюється тиск рідини у камері керування. Керуючи тиском рідини у камері керування, можна притиснути запірний орган клапана до сідла клапана, щоб перекрити потік рідини від вхідного боку до вихідного, або ж підняти запірний орган клапана із сідла клапана, щоб дозволити протікання рідини від вхідного боку до вихідного. Регулювання потоку рідини досягається шляхом такого регулювання тиску рідини у камері керування, щоб підтримувати положення запірного 7 82825 8 органа у проміжній позиції між повністю відкритою і має поперечний переріз загалом S-подібної форповністю закритою. ми, так що відстань, на яку може пересуватися Межі пересування запірного органа клапана запірний орган клапана усередині корпуса запірнопрямо пов'язані зі здатністю діафрагми до пересуго органа у кожний бік від центральної площини, в вання. Тобто запірний орган клапана може руха тиякій діафрагма прикріплена до корпуса запірного ся лише настільки, наскільки йому дозволить діаоргана, становить щонайменше близько двадцяти фрагма. Чим більша діафрагма, тим більше відсотків від зовнішнього діаметра діафрагми, запересування запірного органа клапана, отже, тим безпечуючи загальну відстань, на яку може перебільший отвір, через який може протікати рідина. У сува тися запірний орган клапана усередині корпуклапанах цього типу, що використовують практичса запірного органа, щонайменше близько сорока но плоскі діафрагми, які деформуються під тиском відсотків від зовнішнього діаметра діафрагми. так, щоб пересуватися між відкритою і закритою Згідно із ще одним аспектом цього винаходу, позиціями, відношення ходу запірного органа клазапропонована також опора діафрагми, яка пропана до фізичного діаметра діафрагми відносно стягається від запірного органа клапана у камеру мале, так що необхідний для даного застосування керування; причому опора діафрагми виконана розмір діафрагми є проблемою для труби будьтак, щоб при деформуванні діафрагми усередину якого діаметра і стає особливо непрактичним, надо камери керування опора діафрагми обмежуваприклад, при більших труба х. ла цю деформацію. Щоб подолати проблему фізичного діаметра, Згідно із ще одним аспектом цього винаходу, техніка у цій галузі звернулася до використання запірний орган клапана виконаний за формою татого, що відоме під назвою "гофрована діафрагма" ким, щоб мати можливість пересуватися з ковзан(або "чулкоподібна діафрагма", відома фахівцям ням у поздовжньому напрямку усередині корпуса як "roll diaphragm"). Діафрагми цього типу більш запірного органа. компактні завдяки тому, що фактично утворюють Згідно із ще одним аспектом цього винаходу, рукав навколо запірного органа клапана. Проблевідношення товщини діафрагми до радіальної відма, пов'язана із цим типом діафрагм, полягає в стані між запірним органом клапана і корпусом тому, що вони особливо ефективні при пересуванклапана приблизно лежить у межах від 1:4 до 1:7. ні запірного органа клапана лише в одному напряЗгідно із ще одним аспектом цього винаходу, мку. Через кількість матеріалу діафрагми, який поздовжня вісь корпуса запірного органа і поздовбере участь в утворенні рукава, коли прикладають жня вісь вихідного патрубка утворюють гострий такий тиск, щоб змінити напрямок пересування кут. запірного органа клапана, непередбачені форми, Згідно із ще одним аспектом цього винаходу, що їх приймає гофрована діафрагма, коли виверпринаймні частина корпуса запірного органа викотається назад сама на себе, можуть зашкодити нана суцільною з корпусом клапана. пересуванню інших частин регулювального клапаЗгідно із ще одним аспектом цього винаходу, на. Внаслідок цього необхідно механічно зміщуваущільнювальна частина запірного органа клапана ти запірний орган клапана в одному напрямку виконана як еластомерний ущільнювальний еле(звичайно до закритої позиції). Отже, існує потреба мент. у діа фрагмовому регулювальному клапані з неЗгідно із ще одним аспектом цього винаходу, плоскою діафрагмою, який здійснює пересування діафрагма виконана такою, щоб забезпечувалося запірного органа клапана у дво х напрямках за доїї прикріплення до щонайменше однієї стінки корпомогою тиску рідини. пуса запірного органа з утворенням герметичного Цей винахід являє собою діафрагмовий регуз'єднання. лювальний клапан із гофрованою діафрагмою, яка Згідно із ще одним аспектом цього винаходу, деформується однаково у дво х напрямках. камера керування виконана як загалом циліндричЗгідно з аспектом цього винаходу запропононий простір, який змінюється в залежності від певаний діафрагмовий регулювальний клапан, який ресування запірного органа клапана. включає в себе: (а) корпус клапана із вхідним патЗгідно із ще одним аспектом цього винаходу, рубком і вихідним патрубком і сідлом клапана, запірний орган клапана виконаний як елемент заутвореним між цими вхідним і вихідним патрубкагалом циліндричної форми. ми; (b) корпус запірного органа, який простягаєтьЗгідно із ще одним аспектом цього винаходу, ся від корпуса клапана між вхідним і вихідним патдіафрагма має поперечний переріз загалом Sрубками, причому принаймні частина внутрішнього подібної форми, який простягається між першим об'єму корпуса запірного органа принаймні часткоприєднувальним буртиком і другим приєднувальво визначає камеру керування; (с) рухомий запірним буртиком, при цьому діафрагма виконана з ний орган клапана, принаймні частково розташоможливістю деформування у напрямку до камери ваний усередині корпуса запірного органа з керування і від неї при пересуванні запірного оргаможливістю пересуватися між закритою позицією, ну клапана між відкритою і закритою позиціями. у якій ущільнювальна частина запірного органа Згідно із ще одним аспектом цього винаходу, клапана прилягає до сідла клапана, і відкритою діафрагма виконана такою, щоб у ненапруженому позицією, у якій ущільнювальна частина запірного стані не перекривати саму себе в осьовому наоргана клапана відокремлена від сідла клапана; і прямку і бути вісесиметричною. (d) гнучку діафрагму, прикріплену з утворенням Згідно із ще одним аспектом цього винаходу, герметичного з'єднання до запірного органа клапоперечний переріз, який має загалом S-подібну пана, яка ізолює камеру керування від принаймні форму, є таким, що у ненапруженому стані діафчастини вихідного патрубка, причому діафрагма рагма простягається від першого приєднувального 9 82825 10 буртика загалом радіально усередину у першому органа принаймні частково визначає камеру керунапрямку через першу криву, продовжується загавання; (с) жорсткий запірний орган клапана, розлом нерадіально у другому напрямку через другу ташований усередині корпуса запірного органа з криву і продовжується у загалом радіальному наможливістю пересування між закритою позицією, у прямку усередину, закінчуючись другим приєднуякій ущільнювальна частина запірного органа клавальним буртиком. пана прилягає до сідла клапана, і відкритою позиЗгідно із ще одним аспектом цього винаходу, цією, у якій ущільнювальна частина запірного ордіафрагма простягається загалом перпендикуляргана клапана відокремлена від сідла клапана; та но від загалом циліндричної стінки корпуса запір(d) гнучку діафрагму, вилиту під тиском на жорстного органа і простягається загалом перпендикукому запірному органі клапана і суцільну з ним, яка лярно від загалом циліндричної стінки запірного ізолює корпус запірного органа від принаймні часоргана клапана. тини вихідного патрубка, причому діафрагма має Згідно із ще одним аспектом цього винаходу, поперечний переріз загалом S-подібної форми, так прикріплення діафрагми до загалом циліндричної щоб деформуватися у кожний бік від центральної стінки корпуса запірного органа забезпечене шляплощини, в якій діафрагма прикріплена до корпуса хом замикання першого приєднувального буртика запірного органа, коли запірний орган клапана діафрагми між корпусом запірного органа і кришпересувається між відкритою і закритою позиціякою корпуса запірного органа, так що камера керуми. вання по суті визначена кришкою корпуса запірноЗгідно із ще одним аспектом цього винаходу, го органа, діафрагмою і принаймні частиною запропонована також опора діафрагми, яка прозапірного органа клапана. стягається від запірного органа клапана у камеру Згідно із ще одним аспектом цього винаходу, керування; причому опора діафрагми виконана прикріплення діафрагми до запірного органа клатак, щоб при деформуванні діафрагми усередину пана забезпечене шляхом замикання другого придо корпуса запірного органа опора діафрагми обєднувального буртика діафрагми між тілом запірмежувала цю деформацію зоною між опорою діаного органа клапана і опорою діафрагми. фрагми і щонайменше однією стінкою корпуса заЗгідно із ще одним аспектом цього винаходу, пірного органа. пересування запірного органа клапана передбачає Згідно із ще одним аспектом цього винаходу, пересування другого приєднувального буртика, так діафрагма виконана так, що відстань пересування що довжина максимального пересування як у назапірного органа клапана усередині корпуса запірпрямку до сідла клапана, так і від нього є еквідисного органа становить щонайменше близько соротантною від першого приєднувального буртика, ка відсотків діаметра корпуса запірного органа. положення якого є постійним. Згідно із ще одним аспектом цього винаходу, Згідно із ще одним аспектом цього винаходу, відношення товщини діафрагми до радіальної відкорпус запірного органа додатково включає в себе стані між запірним органом клапана і корпусом множину загалом поздовжніх напрямних ребер, клапана приблизно лежить у межах від 1:4 до 1:7. виконаних на щонайменше одній бічній стінці так, Згідно із ще одним аспектом цього винаходу, щоб направляти пересування запірного органа запірний орган клапана виконаний так, що уможклапана. ливлене його ковзне пересування у поздовжньому Згідно із ще одним аспектом цього винаходу, напрямку усередині корпуса запірного органа. запірний орган клапана додатково має відповідну Згідно із ще одним аспектом цього винаходу, кількість напрямних елементів запірного органа, діафрагма виконана такою, щоб забезпечувалося виконаних так, що уможливлюється їх ковзна взаїї прикріплення до щонайменше однієї стінки корємодія із відповідними напрямними ребрами. пуса запірного органа з утворенням герметичного Згідно із ще одним аспектом цього винаходу, з'єднання. діафрагма виконана суцільно із запірним органом Згідно із ще одним аспектом цього винаходу, клапана, ізолюючи корпус запірного органа від поздовжня вісь корпуса запірного органа і поздовпринаймні частини вихідного патрубка, і так, щоб жня вісь вихідного патрубка утворюють гострий деформуватися у усередину корпуса запірного кут. органа та з нього при пересуванні запірного органу Згідно із ще одним аспектом цього винаходу, клапана між відкритою і закритою позиціями. принаймні частина корпуса запірного органа викоЗгідно із ще одним аспектом цього винаходу, нана суцільною з корпусом клапана. корпус запірного органа додатково має регульоваЗгідно із ще одним аспектом цього винаходу, ний обмежувальний елемент для запірного органа камера керування виконана як загалом циліндричклапана, виконаний з можливістю регулювання ний простір, який змінюється в залежності від певеличини пересування запірного органа клапана ресування запірного органа клапана. усередину корпуса запірного органа. Згідно із ще одним аспектом цього винаходу, Запропонований також, згідно із ще одним асзапірний орган клапана виконаний як елемент запектом цього винаходу, діафрагмовий регулювагалом циліндричної форми. льний клапан, який включає в себе: (а) корпус клаЗгідно із ще одним аспектом цього винаходу, пана із вхідним патрубком, вихідним патрубком і діафрагма простягається загалом перпендикулярсідлом клапана, утвореним між цими вхідним і вино від загалом циліндричної стінки корпуса запірхідним патрубками; (b) корпус запірного органа, ного органа і простягається загалом перпендикуякий простягається від корпуса клапана між вхідлярно від загалом циліндричної стінки запірного ним і вихідним патрубками, причому принаймні органа клапана. частина внутрішнього об'єму корпуса запірного 11 82825 12 Згідно із ще одним аспектом цього винаходу, ним і вихідним патрубками, причому принаймні прикріплення діафрагми до загалом циліндричної частина внутрішнього об'єму корпуса запірного стінки корпуса запірного органа забезпечене шляоргана принаймні частково визначає камеру керухом замикання приєднувального буртика діафрагвання; (с) рухомий запірний орган клапана, прими між корпусом запірного органа і кришкою корнаймні частково розташований усередині корпуса пуса запірного органа, так що камера керування по запірного органа з можливістю пересуватися між суті визначена кришкою корпуса запірного органа, закритою позицією, у якій ущільнювальна частина діафрагмою і принаймні частиною запірного оргазапірного органа клапана прилягає до сідла клана клапана. пана, і відкритою позицією, у якій ущільнювальна Згідно із ще одним аспектом цього винаходу, частина запірного органа клапана відокремлена діафрагма виконана такою, щоб у ненапруженому від сідла клапана; (d) гнучку діафрагму, прикріплестані не перекривати саму себе в осьовому нану з утворенням герметичного з'єднання до запірпрямку і бути вісесиметричною. ного органа клапана, яка ізолює камеру керування Згідно із ще одним аспектом цього винаходу, від принаймні частини вихідного патрубка, причодіафрагма виконана з поперечним перерізом, який му діафрагма має поперечний переріз загалом Sмає загалом S-подібну форму так, що у ненапруподібної форми, так що відстань, на яку може пеженому стані діафрагма простягається від першоресуватися запірний орган клапана усередині корго приєднувального буртика загалом радіально пуса запірного органа у кожний бік від центральної усередину у першому напрямку через першу криплощини, в якій діафрагма прикріплена до корпуса ву, продовжується загалом нерадіально у другому запірного органа, становить щонайменше близько напрямку через другу криву і продовжується у задвадцяти відсотків від зовнішнього діаметра діафгалом радіальному напрямку усередину, закінчуюрагми, забезпечуючи загальну відстань, на яку чись вилитим під тиском прикріпленням до запірможе пересуватися запірний орган клапана усереного органа клапана. дині корпуса запірного органа, щонайменше блиЗгідно із ще одним аспектом цього винаходу, зько сорока відсотків від зовнішнього діаметра пересування запірного органа клапана є таким, що діафрагми; причому діафрагма виконана суцільдовжина максимального пересування як у напрямною із запірним органом клапана, ізолюючи корпус ку до сідла клапана, так і від нього є еквідистантзапірного органа від принаймні частини вихідного ною від першого приєднувального буртика, полопатрубка, і так, щоб деформуватися усередину ження якого є незмінним. корпуса запірного органа та з нього при пересуЗгідно із ще одним аспектом цього винаходу, ванні запірного органа клапана між відкритою і суцільна конструкція діафрагми із запірним оргазакритою позиціями. ном клапана додатково має множину рознесених Згідно із ще одним аспектом цього винаходу, один від одного каналів, що простягаються поздоця щонайменше одна з'єднувальна поверхня яввжньо через стінку запірного органа клапана. ляє собою щонайменше дві з'єднувальні поверхні Згідно із ще одним аспектом цього винаходу, такі, що щонайменше один із вхідного і вихідного канали простягаються поздовжньо через стінку патрубків виконаний з нарізкою на частинах внутзапірного органа клапана до зони, проксимальної рішньої поверхні і зовнішньої поверхні так, щоб до ущільнювальної частини запірного органа кламати можливість прикріплення до будь-якого об'пана, а ущільнювальна частина в зв'язку із цим єкта, вибраного з такої групи: нарізка на внутрішвиконана як еластомерний ущільнювальний еленьому діаметрі труби, фланець і перехідник фланмент, виконаний суцільно із запірним органом клаця, перехідник клеєної ПВХ труби. пана. Запропонований також, згідно із ще одним асЗгідно із ще одним аспектом цього винаходу, пектом цього винаходу, з'єднувальний фланець, корпус запірного органа додатково має множину який включає в себе: (а) загалом плоске кругле загалом поздовжніх напрямних ребер, виконаних кільце із множиною рознесених по колу радіально на щонайменше одній бічній стінці так, щоб направидовжених болтових пазів, причому кільце виковляти пересування запірного органа клапана. нане за формою таким, щоб з'єднуватися зі з'єдЗгідно із ще одним аспектом цього винаходу, нувальним стиком, розташованим на першому запірний орган клапана додатково має відповідну кінці з'єднувального фланця; (b) з'єднувальний кількість напрямних елементів, виконаних так, що перехідник, розташований усередині кільця, приуможливлюється їх ковзна взаємодія з відповідничому з'єднувальний перехідник виконаний за форми напрямними ребрами. мою таким, щоб з'єднуватися зі з'єднувальним Згідно із ще одним аспектом цього винаходу, стиком, розташованим на другому кінці з'єднувакорпус запірного органа додатково має регульовального фланця; у якому стик кільця і перехідника ний обмежувальний елемент для запірного органа виконаний за формою таким, що кільце і перехідклапана, виконаний з можливістю регулювання ник мають відповідні поверхні в цілому сферичної величини пересування запірного органа клапана у форми, такі що кільце має в цілому сферичну віусередину корпуса запірного органа. льність пересування навколо перехідника. Запропонований також, згідно із ще одним асВинахід описаний тут, винятково для приклапектом цього винаходу, діафрагмовий регулюваду, із посиланнями на прикладені креслення, на льний клапан, який включає в себе: (а) корпус клаяких: пана із вхідним патрубком і вихідним патрубком, і Фіг.1 являє собою перспективне зображення в сідлом клапана, утвореним між цими вхідним і вирозібраному вигляді першого варіанта здійснення, хідним патрубками; (b) корпус запірного органа, якому віддається перевага, діафрагмового регуякий простягається від корпуса клапана між вхід 13 82825 14 лювального клапана, що сконструйований і пратрукцією, який має значні переваги перед діафрацює за цим винаходом; гмовими регулювальними клапанами, відомими з Фіг.2 являє собою перспективне зображення в рівня техніки. Додатково цей винахід забезпечує розібраному вигляді показаного на Фіг.1 першого загалом прямоточний потік рідини, що дозволяє варіанта здійснення, якому віддається перевага, одержати високу пропускну здатність із мінімальдля ясності показаного без діафрагми та пружини; ними втратами тиску. Хоча розглядувані тут варіаФіг.3 являє собою вид збоку варіанта здійснти здійснення винаходу, яким віддається переванення з Фіг.2, показаного із тридюймовим фланга, орієнтовані на виготовлення з вилитих під цем із переходником і чотиридюймовим фланцем тиском полімерів, принципи цього винаходу моіз переходником; жуть бути застосовані з такими самими перевагаФіг.4 являє собою вид збоку складеного діафми до клапанів, сконструйованих із будь-якого рагмового регулювального клапана за варіантом придатного матеріалу. здійснення, показаним на Фіг.1; Клапани за цим винаходом мають діафрагму, Фіг.5 являє собою перспективне зображення в яка деформується у відповідь на виникнення перозібраному вигляді стр уктурних елементів запіррепаду тиску на оберненому до камери керування ного органа клапана, що сконструйований і працює боці діафрагми і на вихідному боці діафрагми. Діза першим варіантом здійснення винаходу, покаафрагма надувається, згортається і змінює форму заним на Фіг.1; в обох напрямках. Інакше кажучи, діафрагма деФіг.6 являє собою поздовжній розріз клапана формується і у напрямку боку, оберненого до каза першим варіантом здійснення винаходу, покамери керування, і у напрямку до вихідного боку. заним на Фіг.1; Неплоска конфігурація діафрагми робить можлиФіг.6a-6g являють собою місцеві розрізи по зовим велике пересування у камеру керування і з ні А, показаній на Фіг.6, які послідовно ілюструють неї, тим самим забезпечуючи великий хід запірнокартину деформації діафрагми за першим варіанго органа клапана усередині корпуса клапана. том здійснення цього винаходу, коли запірний орНа відміну від гофрованих діафрагм, відомих з ган клапана пересувається від закритої позиції до рівня техніки, які мають криві малих радіусів і часвідкритої позиції і назад до закритої позиції; тини діафрагми вивертаються самі на себе так, що Фіг.7 являє собою поздовжній розріз другого приходять у контакт з іншими частинами діафрагваріанта здійснення, якому віддається перевага, ми, гофрована діафрагма за цим винаходом, коли діафрагмового регулювального клапана, який скоперебуває у ненапруженому стані, являє собою нструйований і працює за цим винаходом і який практично кільце, яке приймає форму із загалом Sпоказаний тут у закритому стані; подібним поперечним перерізом і яке не лягає Фіг.8 являє собою поздовжній розріз варіанта само на себе. Тобто діафрагма 200 і не перекриздійснення з Фіг.7, що сконструйований і працює ває сама себе в осьовому напрямку, і є вісесиметза цим винаходом, показаного з маховичком виричною. Як показано на Фіг.12, загалом S-подібний трати потоку; поперечний переріз має конфігурацію з першою Фіг.9 являє собою поздовжній розріз варіанта кривою 210 і другою кривою 212, причому перша здійснення з Фіг.7, що сконструйований і працює крива і друга крива з'єднані одна з одною. Інакше за цим винаходом, показаного з чотиридюймовими кажучи, діафрагма простягається від першого прифланцями з перехідниками; єднувального буртика 220 загалом радіально у Фіг.10 являє собою детальне зображення чопершому напрямку 222 через першу криву 210, тиридюймового фланця з перехідником з Фіг.9; продовжується загалом не радіально у др угому Фіг.11 являє собою зображення полегшеного напрямку 224 через другу криву 212 і продовжуметалевого фланця, що сконструйований і працює ється далі у загалом радіальному напрямку 226, за цим винаходом; закінчуючись другим приєднувальним бортом 228. Фіг.12 являє собою поздовжній розріз діафраВзаємне поєднання елементів може бути таким, гми варіанта здійснення, показаного на Фіг.1; і що дві криві рознесені одна від одної на деяку відФіг.13 являє собою суміщення двох накладестань, як показано тут в зоні 224. В альтернативних один на одного розрізів діафрагми з Фіг.12, ному варіанті взаємне поєднання елементів може показаної з кожним із двох шарів, яке ілюструє бути таким, що дві криві є суміжними, інакше кажуповне розтягнення діафрагми у протилежних начи, зона 224 може бути реалізована як точка перепрямках. гину між двома кривими. При такій конфігурації Цей винахід являє собою діафрагмовий регупоздовжня відстань 230 між середньою площиною лювальний клапан із гофрованою діафрагмою, яка першого приєднувального буртика і середньою деформується однаково у дво х напрямках. площиною другого приєднувального буртика стаПринципи будови і роботи діафрагмового реновить щонайменше 20 відсотків від діаметра 232 гулювального клапана за цим винаходом можна діафрагми. Це забезпечує загальне пересування в краще зрозуміти з посиланнями на креслення і обох напрямках 240 (Фіг.13), яке дорівнює щонайсупровідний опис. менше 40 відсоткам від діаметра діафрагми. ВідЯк вступ тут наведено розгляд двох варіантів ношення товщини 220 діафрагми 200 до радіальздійснення цього винаходу, яким віддається переної відстані 242 між двома паралельними вага. Хоча між цими двома варіантами є конструкциліндричними поверхнями, на яких лежать два тивні відмінності, принципи роботи за цим винахоприєднувальні борти, лежить у межах від 1:4 до дом однакові в обох варіантах здійснення. 1:7 і у варіанті, якому віддається перевага, станоЦей винахід пропонує удосконалений діафравить приблизно 1:5. Завдяки такій товщині радіус гмовий регулювальний клапан зі спрощеною конскожної кривої є великим у порівнянні з кривими 15 82825 16 звичайних гофрованих діафрагм, як вже згадуваотвором 62. На Фіг.6с показано, що тиск у камері лося вище. Як показано на Фіг.13, діафрагма за 60 керування знижується до тієї точки, коли тиск із цим винаходом буде приймати загалом дзеркальвхідного боку, який діє на нижню частину 132 запіний поперечний переріз при повному витягуванні у рного органа 30 клапана, долає силу, яка притискожному напрямку. Завдяки такій конфігурації діакає запірний орган 30 до сідла 110 клапана, і запіфрагма, коли до неї прикладається тиск, буде дерний орган 30 відходить від сідла 110 клапана. формуватися загалом однаково у будь-якому наКоли запірний орган 30 клапана відходить від сідпрямку у такий спосіб, що практично жодна ла 110 клапана, рідина починає протікати від вхідчастина діафрагми не буде приходити у контакт з ного патрубка 18 до вихідного патрубка 16. Це іншою частиною діафрагми. Це дає більшу площу збільшує тиск з вихідного боку на діафрагму 200, поверхні діафрагми, до якої може бути прикладезавдяки чому додатково збільшується сила, що ний тиск, ніж забезпечують гофровані діафрагми, відштовхує запірний орган 30 клапана від сідла відомі з рівня техніки. Додатково, у варіанті, якому 110 клапана, це далі відкриває канал для протівіддається перевага і у якому підсилювальний шар кання рідини від вхідного патрубка 18 до вихідного (переважно з тканини) включений у діафрагму, патрубка 16. Тиск у ви хідному патрубку 16 діє на товщина еластомеру у варіанті, якому віддається діафрагму 200 так, що діафрагма 200 деформуперевага, розподілена загалом однаково на обох ється усередину камери 60 керування (Фіг.6с). Як боках підсилювального шару, і пересування діафвидно з креслення, опора 150 діафрагми перерагми загалом однакове в обох напрямках при шкоджає діафрагмі 200 прогинатися усередину. однаковому значенні тиску. Це дає діафрагму, яка Зрозуміло, що витрату потоку рідини можна регуспроможна витримувати тиск, прикладений з будьлювати, змінюючи тиск рідини у камері 60 керуякого боку, на відміну від го фрованих діафрагм, вання так, щоб утримувати запірний орган 30 клавідомих із рівня техніки, які мають асиметричну пана у проміжній позиції між повністю відкритою і конфігурацію еластомеру на підсилювальному повністю закритою. шарі. Фіг.6d показує повністю відкритий клапан 10. Фіг.6a-6g послідовно ілюструють деформацію Порівняння фігур 6e-6g ілюструє деформацію діадіафрагми 200, коли запірний орган 30 клапана фрагми 200 в міру того, як запірний орган 30 клапересувається від закритої позиції, коли не припана пересувається від відкритої позиції до закрикладено практично жодного тиску (6а), до відкритої тої позиції. В цілому робота двох варіантів позиції (6d) і від відкритої позиції (6е) назад до здійснення винаходу, описуваних тут, практично закритої позиції (6g). однакова. Як показано на Фіг.6 і Фіг.6а, ущільнювальна Додатково клапан за цим винаходом має щоповерхня 134 запірного органа сидить на сідлі 110 найменше один структурний елемент, виконаний клапана, і клапан закритий, тобто рідина не може на запірному органі клапана, для керування надупротікати від вхідного патрубка 18 до вихідного ванням і згортальним рухом діафрагми. Ці струкпатрубка 16. Діаметр запірного органа 30 клапана турні елементи включають в себе циліндричну на його нижній поверхні 132, тобто тій частині, що опорну конструкцію 150 для діафрагми, яка просидить на сідлі 110 клапана, менший, ніж діаметр стягається від верху запірного органа клапана камери 60 керування над діафрагмою 200, тобто усередину камери керування. У розглядуваних тут внутрішній діаметр кришки 70. Різниця у діаметрах варіантах здійснення, яким віддається перевага, означає, що тиск прикладається до поверхонь з конструкція простягається у напрямку, загалом різними площами. Отже, якщо тиск усередині капаралельному до осі запірного органа. Отже, опомери 60 керування такий самий, як у вхідному патрна конструкція діафрагми рухається разом із зарубку 18, сумарна сила на оберненому до камери пірним органом клапана, на відміну від відомих із керування боці діафрагми 200 і на запірному оргарівня техніки аналогів, у яких елементи керування ні 30 клапана, який має більшу площу поверхні діафрагмою розміщені у корпусі запірного органа (тобто сила, яка притискає запірний орган 30 до нерухомо. сідла 110 клапана), є більшою, ніж сила на вхідноКлапан за цим винаходом також включає в сему боці запірного органа 30 (тобто сила, яка відбе перехідник і фланець із загалом сферичним штовхує запірний орган 30 від сідла 110 клапана). стиком, який зменшує або виключає напруження Зрозуміло також, що сила, яка притискає запірний на фланці, перехіднику або вхідних і вихідних приорган 30 до сідла 110 клапана, може все ж бути єднувальних елементах клапана при прикріпленні більшою, ніж сила, яка відштовхує запірний орган вхідного або вихідного боку клапана до труб. 30 від сідла 110 клапана, навіть якщо тиск на вхідЗвернемось тепер до креслень. Фіг.1 ясно поному боці дещо більший, ніж тиск усередині камеказує ряд структурних елементів діафрагмового ри 60 керування, залежно, зрозуміло, від різниці у регулювального клапана 10 за першим варіантом площах поверхні, до яких прикладено тиск, і від здійснення цього винаходу, якому віддається пезначення тиску на вхідному боці. Треба зауважити, ревага. Як показано тут, корпус 50 запірного оргащо сила пружини 160 також додається до сили, на простягається від корпуса 12 клапана так, що яка притискає запірний орган 30 клапана до сідла між поздовжньою віссю корпуса 50 запірного орга110 клапана. Тиск у ви хідному патрубку 16 може на і поздовжньою віссю вихідного патрубка 16 бути, наприклад, атмосферний. утворений гострий кут. Навколо запірного органа На Фіг.6b показано, що тиск у камері 60 керу30 клапана розташовані по колу напрямні елеменвання знижується за допомогою будь-якого прити 32 і 34 запірного органа, яким надана така констрою керування тиском, відомого у техніці, який фігурація, щоб вони зчіплялися з можливістю ковперебуває у зв'язку через рідину з керувальним зання з напрямними ребрами 52, розташованими 17 82825 18 по колу на циліндричній стінці корпуса 50 запірного запірного органа. Кінець 54 корпуса 50 запірного органа. Кришка 70 корпуса запірного органа має органа у варіанті, якому віддається перевага, витаку конфігурацію, щоб її можна було закріпити конаний по своїй внутрішній поверхні так, щоб макільцем 80 кришки. Це кільце 80 кришки додатково ти можливість з'єднання з кришкою 70 корпуса призначене для підвищення жорсткості та міцності запірного органа, і нарізаний по зовнішній поверхні корпуса 50 запірного органа. Корпус 12 клапана у для з'єднання з кільцем 80 кришки. варіанті, якому віддається перевага, включає в Усередині корпуса 50 запірного органа розтасебе опору 20 корпуса клапана для прикріплення шований з можливістю ковзання загалом циліндкорпуса клапана до поверхні його розташування ричний запірний орган 30 клапана. Як вже згаду(не показана), коли це необхідно. Слід зауважити, валося вище, запірний орган клапана включає в що напрямок протікання рідини вказаний стрілкою себе напрямні елементи 32 і 34 запірного органа, 2 на кожній з фігур, де така вказівка потрібна. які взаємодіють із напрямними ребрами 52, викоВид збоку на Фіг.3 ідентичний Фіг.1, і номери наними на циліндричній стінці корпуса 50 запірного позицій такі самі. Тут також показані, як ілюстратиоргана. При такому розташуванні можливості руху вний приклад, тридюймовий 90 і чотиридюймовий запірного органа 30 клапана загалом обмежені 100 фланці з переходниками, причому обом надапоздовжнім пересуванням вздовж осі 130, яка зана конфігурація, потрібна для з'єднання із зовнішгалом перпендикулярна до площини сідла 110 німи нарізками 92 і 92' вхідного 18 і вихідного 16 клапана. Нижня поверхня 132 запірного органа 30 патрубків відповідно. Слід зауважити, що фланці і клапана включає в себе ущільнювальну поверхню перехідники для прикріплення до труби практично 134, виконану за формою такою, щоб суміщатися будь-якого розміру входять в обсяг цього винахоіз сідлом 110 клапана у такий спосіб, що коли запіду. рний орган знаходиться у закритій позиції, як покаЗображення складеного діафрагмового регузано тут на Фіг.6, рідина не має можливості протілювального клапана на Фіг.4 ілюструє відносну кати від вхідного патрубка 18 до вихідного компактність клапана за цим винаходом. патрубка 16 через сідло 110 клапана. УщільнюваНа Фіг.5 показані основні структурні елементи льна поверхня 134 у цьому першому варіанті здійзапірного органа клапана за цим першим варіанснення винаходу у варіанті, якому віддається петом здійснення цього винаходу. Більш ясно покаревага, являє собою еластомерне кільце, зані тут напрямні елементи 32 і 34 запірного оргазамкнене між штоком 140 запірного органа і тілом на. Напрямні елементи запірного органа являють 142 запірного органа. собою вирівняні одна відносно одної пари з верхМіж циліндричною стінкою корпуса 50 запірноніх 32 і нижніх 34 напрямних елементів. Коли запіго органа і запірним органом 30 розташована діарний орган 30 вставляють у корпус 50 запірного фрагма 200. Діафрагма 200 ущільнює камеру 60 органа, напрямні елементи 32 і 34 запірного оргакерування від вихідного патрубка 16 і гнучко обна суміщаються з напрямними ребрами 52, викомежує, у взаємодії з верхньою поверхнею запірнонаними на циліндричній стінці корпуса 50 запірного го органа 30 клапана і внутрішньою поверхнею органа. Така конфігурація обмежує поворотний рух кришки 70 корпуса запірного органа, змінний об'єм запірного органа 30. Додатково, крайні поверхні 46 камери 60 керування, як буде описано нижче. напрямних елементів 32 і 34 запірного органа приДіафрагма 200 прикріплена до запірного оргалягають із можливістю ковзання до циліндричної на 30 клапана замиканням між першою сукупністю стінки корпуса 50 запірного органа, обмежуючи 202 приєднувальних поверхонь, виконаних на тілі тим самим поперечне пересування запірного орга142 запірного органа, і надставкою 144 запірного на 30 клапана. органа. Приєднувальні поверхні діафрагми і запірЗвернемося тепер до загальної будови діафного органа мають таку форму, що діафрагма 200 рагмового регулювального клапана 10 за цим пепростягається від запірного органа 30 загалом ршим варіантом здійснення цього винаходу, покаперпендикулярно до циліндричної стінки тіла 142 заної на Фіг.6. Корпус клапана 12 включає в себе запірного органа. Діафрагма 200 додатково прициліндричний вхідний патрубок 18 і циліндричний кріплена до циліндричної стінки корпуса 50 запірвихідний патрубок 16, кожний з яких має нарізку на ного органа замиканням між другою сукупністю зовнішній циліндричній поверхні 92 і 94 відповідно, приєднувальних поверхонь 204, виконаних на кінці щоб мати можливість прикріплення до фланцевих корпуса 50 запірного органа і на кришці 70 корпуса перехідників, таких як (але не виключно) тридюйзапірного органа. І тут також приєднувальним помовий 90 і чотиридюймовий 100 трубні фланці. верхням діафрагми 200, корпуса 50 запірного орОбидва патрубки, вхідний 18 і вихідний 16, додатгана і кришки 70 корпуса запірного органа надано ково включають в себе нарізку 94 на внутрішній таку конфігурацію, що діафрагма 200 простягаєтьциліндричній поверхні, щоб мати можливість прися від приєднувальних поверхонь 204 загалом кріплення до, наприклад, нарізаної труби (не покаперпендикулярно до циліндричної стінки корпуса зана) і перехідників для використання з ненаріза50 запірного органа. Заздалегідь сформований ною трубою з ПВХ (полівінілхлориду) (не загалом S-подібний поперечний переріз діафрагми показана). Клапан 10 показаний тут у з'єднанні з забезпечує рівномірну і передбачувану зміну фортридюймовими фланцевими переходниками 90 і ми, коли діафрагма деформується від конфігурації 90'. Між вхідним 18 і вихідним 16 патрубками усевідкривання до конфігурації закривання і назад. редині корпуса клапана влаштоване сідло 110 Надставка 144 запірного органа виконана таклапана. Від корпуса 12 клапана відходить зорієнкою, що має загалом циліндричну зовнішню поветований загалом перпендикулярно до площини рхню, яка простягається вище діафрагми у камеру сідла 110 клапана загалом циліндричний корпус 50 керування, тим самим утворюючи опорну констру 19 82825 20 кцію 150 для діафрагми, як згадувалося вище. ний розмір діафрагми 310 між зоною прикріплення Крайня поверхня 152 надставки 150 запірного ор320 і запірним органом клапана є більшим, ніж гана має таку форму, щоб контактувати з кришкою радіальна відстань 322 між зоною прикріплення 70 корпуса запірного органа, коли запірний орган 320 і запірним органом 330 клапана. Цей "надлиш30 клапана пересунутий у відкриту позицію, тим ковий" матеріал діафрагми дозволяє діафрагмі самим установлюючи верхню межу поздовжнього 310 деформуватися при пересуванні запірного пересування запірного органа 30 клапана. Між органа між відкритою та закритою позицією, як надставкою 150 запірного органа і кришкою 70 описано вище. корпуса запірного органа розташована пружина Корпус 50 запірного органа включає в себе 160, яка зміщує запірний орган 30 у напрямку до напрямні ребра 350, як описано вище для першого сідла 110 клапана так, щоб підсилювати натисканваріанта здійснення. Запірний орган 330 клапана ня, прикладене до запірного органа 30 у закритій включає в себе єдину сук упність відповідних напозиції, тим самим покращуючи ущільнення контапрямних елементів 352 запірного органа клапана, кту між ущільнювальною поверхнею 134 запірного конфігурованих навколо нижньої зони циліндричоргана 30 і сідлом 110 клапана. ної стінки запірного органа 330. Додатково запірДля полегшення складання і обслуговування ний орган 330 включає в себе внутрішні напрямні діафрагма 200 і головні структурні елементи запі354 запірного органа, виконані з такою конфігурарного органа 30 утримуються на місці замиканням цією, щоб вирівнюватися відносно загалом цилінна штоку 140 запірного органа між нижньою поведричного напрямного елемента 360 кришки, який рхнею 132 штока 140 запірного органа і кріпильпростягається у поздовжньому напрямку від кришною гайкою 148 запірного органа. Цілком складеки 70 корпуса запірного органа. Напрямний елений запірний орган 30 вставляють у корпус 50 мент 360 кришки у варіанті, якому віддається пезапірного органа, а діафрагма 200 приєднується ревага, включає в себе отвори 362 для повітря, до корпуса 50 запірного органа, коли встановлющоб забезпечити вирівнювання тиску, коли запірють на місце кришку 70. ний орган 330 пересувається у камеру керування Другий варіант здійснення клапана за цим ви400 до відкритої позиції. находом, в цілому позначеного позицією 300, зоКришка 70 корпуса запірного органа може бражений на Фіг.7. Як показано тут, корпус 12 клавключати в себе стопори 370 запірного органа, пана, вхідний 18 і вихідний 16 патрубки, сідло 110 яким надано таку конфігурацію, щоб вони контакклапана, корпус 50 запірного органа і кільце 80 тували з крайньою поверхнею 334 запірного оргакришки по суті такі самі, як описано вище при розна 330 клапана, тим самим заважаючи дальшому гляданні першого варіанта здійснення, і мають поздовжньому пересуванню запірного органа клавідповідні номери позицій. пана у камеру керування. Звернемось до загальної Важливою особливістю цього другого варіанта роботи цього винаходу, описаної тут у зв'язку з здійснення є те, що запірний орган 330 клапана і другим варіантом здійснення 300, якому віддаєтьдіафрагма 310 сформовані разом як єдиний струкся перевага. Пересування запірного органа 330 турний елемент. Це досягнуте тим, що запірному залежить від перепаду тиску між камерою керуоргану 330 клапана надано конфігурацію з приєдвання 400 і вихідним патрубком 16. Тиск у камері нувальними елементами, такими що переважно керування 400 може бути змінений за допомогою еластомерний матеріал діафрагми 310 виливаєтьбудь-якого з множини керувальних пристроїв, віся під тиском безпосередньо на запірному органі домих у те хніці, які можуть реагувати на різні па330 клапана. Приєднувальні елементи, показані раметри, такі як (але не виключно) тиск у єдиній тут лише як ілюстративний приклад, включають в зоні, що знаходиться під тиском, перепад тиску між себе верхню 312 і нижню 314 канавки, які оточують двома або більше зонами під тиском, наприклад, навколо запірний орган 330 клапана, і кілька радітиском на вході і/або тиском на виході і/або іншими ально рознесених один від одного каналів 316, які параметрами. Подробиці будови і роботи різних простягаються у поздовжньому напрямку через керувальних пристроїв добре відомі у техніці і не є циліндричну стінку 332 запірного органа 330 клачастиною цього винаходу. Зміна тиску у камері пана так, щоб з'єднати верхню 312 і нижню 314 керування може бути виконана сполученням через канавки. У цьому варіанті здійснення еластомеррідину такого пристрою з камерою керування 400 ний матеріал, залитий у нижню канавку 314, утвочерез отвір 402 керування. Як показано тут (як рює ущільнювальну поверхню 318 запірного оргаілюстративний приклад), отвір 402 керування може на клапана. бути виконаний у кришці 70 корпуса запірного орДіафрагма 310 прикріплена до циліндричної гана. стінки корпуса 50 запірного органа замиканням між Звернемось тепер до Фіг.8, яка ілюструє третій сукупністю приєднувальних поверхонь 320, виковаріант здійснення діафрагмового регулювального наних на краю корпуса 50 запірного органа і кришклапана 500 за цим винаходом, якому віддається ки 70 корпуса запірного органа. Як і у першому перевага. Діафрагмовий регулювальний клапан варіанті здійснення, якому віддається перевага, 500 за цим варіантом здійснення сконструйований приєднувальним поверхням діафрагми 310, корпупо суті так само, як діафрагмовий регулювальний са 50 запірного органа і кришки 70 корпуса запірклапан 300 за другим варіантом здійснення, і відного органа надано таку конфігурацію, що діафраповідні елементи позначені такими самими позицігма 310 простягається від приєднувальних ями. Діафрагмовий регулювальний клапан 500 поверхонь 320 загалом перпендикулярно до цилівідрізняється від діафрагмового регулювального ндричної стінки корпуса 50 запірного органа. Діафклапана 300 тим, що діафрагмовий регулювальний рагмі 310 надано таку конфігурацію, що радіальклапан 500 додатково включає в себе шток 502 21 82825 22 витрати, розташований усередині камери керуможе бути ущільнене кільцем 610 круглого перерівання 400. Шток 502 витрати у варіанті, якому відзу. дається перевага, має зовнішню нарізку і простяФланець 100 надівають на перехідник 600. гається через кришку 70 корпуса запірного органа, Фланець 100 має в цілому сферичну поверхню сполучаючись із маховичком 504 витрати. Кільце 102, яка прилягає до сферичної поверхні 602 від506 круглого перерізу у варіанті, якому віддається повідної форми, виконаної на перехіднику 600. В перевага, ущільнює шток 502 витрати у кришці 70 цілому сферичний стик між фланцем 100 і перекорпуса запірного органа. Стопор 508 штока виходником 600 дозволяє фланцю 100 вільно рухатрати прикріплений до штока 502 витрати у варіатися загалом по сфері навколо перехідника і повенті, якому віддається перевага, нарізним з'єднанртатися навколо поздовжньої осі 604 вхідного 18 і ням. Шляхом відповідного повороту маховичка 504 вихідного 16 патрубків корпуса клапана. Це дозвовитрати можна пересувати стопор 508 штока виляє приєднувати вхідний 18 або вихідний 16 паттрати вниз або вгору відносно штока 502 витрати. рубки корпуса клапана до труб без створення наУ варіанті, якому віддається перевага, стопор 508 пружень на фланці 100, перехіднику 600 або штока витрати виконаний із ребрами 510 стопора корпусі клапана. Це також дозволяє вільно поверштока витрати, які практично запобігають повертати фланець 100 навколо поздовжньої осі 604, танню стопора 508 штока витрати усередині нащоб забезпечити легке суміщення монтажних прямного елемента 360 кришки. Стопор 508 приотворів 104 фланця 100 з монтажними отворами значений для того, щоб змінювати межу ходу або шпильками трубопроводу (не показано). запірного органа 330 клапана і тим самим регулюОписані вище фланець і перехідник орієнтовати максимальну витрату потоку рідини через вані на виготовлення з полімерних матеріалів, клапан 500. таких як армований скловолокном найлон (ілюстНа Фіг.10 і Фіг.11 (деталь Фіг.10) показано чоративний приклад), щоб одержати легкі, але міцні тиридюймовий фланець 100 і перехідник 600, що є деталі. Якщо, проте, якесь конкретне застосування ілюстративним прикладом конфігурації фланця та вимагає більш міцних фланців, наприклад, виготоперехідника, які можуть бути застосовані з будьвлених із металу, фланець, показаний на Фіг.11, яким описаним тут діафрагмовим регулювальним дає альтернативний варіант здійснення фланця за клапаном за цим винаходом. Слід зауважити, що цим винаходом. Завдяки міцності матеріалу, з якотридюймовий та чотиридюймовий фланцеві вузли го виготовлено фланець, корпус 650 фланця виконаведені просто як приклади, і легко зрозуміти, що наний у формі відносно вузького кільця, чим змецей винахід може бути реалізований з трубами по ншується його маса. По колу навколо корпуса 650 суті будь-якого бажаного діаметра, від дуже малофланця розташовано кілька радіально видовжених го до дуже великого. Фланець 100 і перехідник 600 болтових пазів 652, виконаних за формою так, зображені разом із діафрагмовим регулювальним щоб забезпечити суміщення з відповідними приклапаном 300 за другим варіантом здійснення виєднувальними елементами (болтовими отворами находу. Слід додатково зауважити, що викорисабо шпильками) кріпильних проміжних компонентів тання фланця і перехідника за цим винаходом не різних діаметрів. Зауважимо, що поверхня 660 для мусить бути обмежене застосуванням лише з корстикування з перехідником цього варіанта здійспусами клапана за цим винаходом і буде рівною нення фланця виконана за формою як загалом мірою корисним для будь-якого випадку застосусферична поверхня, щоб прилягати до відповідної вання, де потрібне фланцеве з'єднання. Перехідповерхні фланцевих перехідників за цим винахоник 600 у варіанті, якому віддається перевага, надом, як описано вище. гвинчують на зовнішні нарізки 92 і 92' для Треба розуміти, що наведені вище описи є фланцевого переходника на вхідному 18 або вихілише прикладами і що можливі численні інші варідному 16 патрубку корпуса 12 клапана. З'єднання анти здійснення у межах духу й обсягу цього винаходу. 23 82825 24 25 82825 26 27 Комп’ютерна в ерстка В. Мацело 82825 Підписне 28 Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
