Кодовий блокатор дверного замка та спосіб його виготовлення

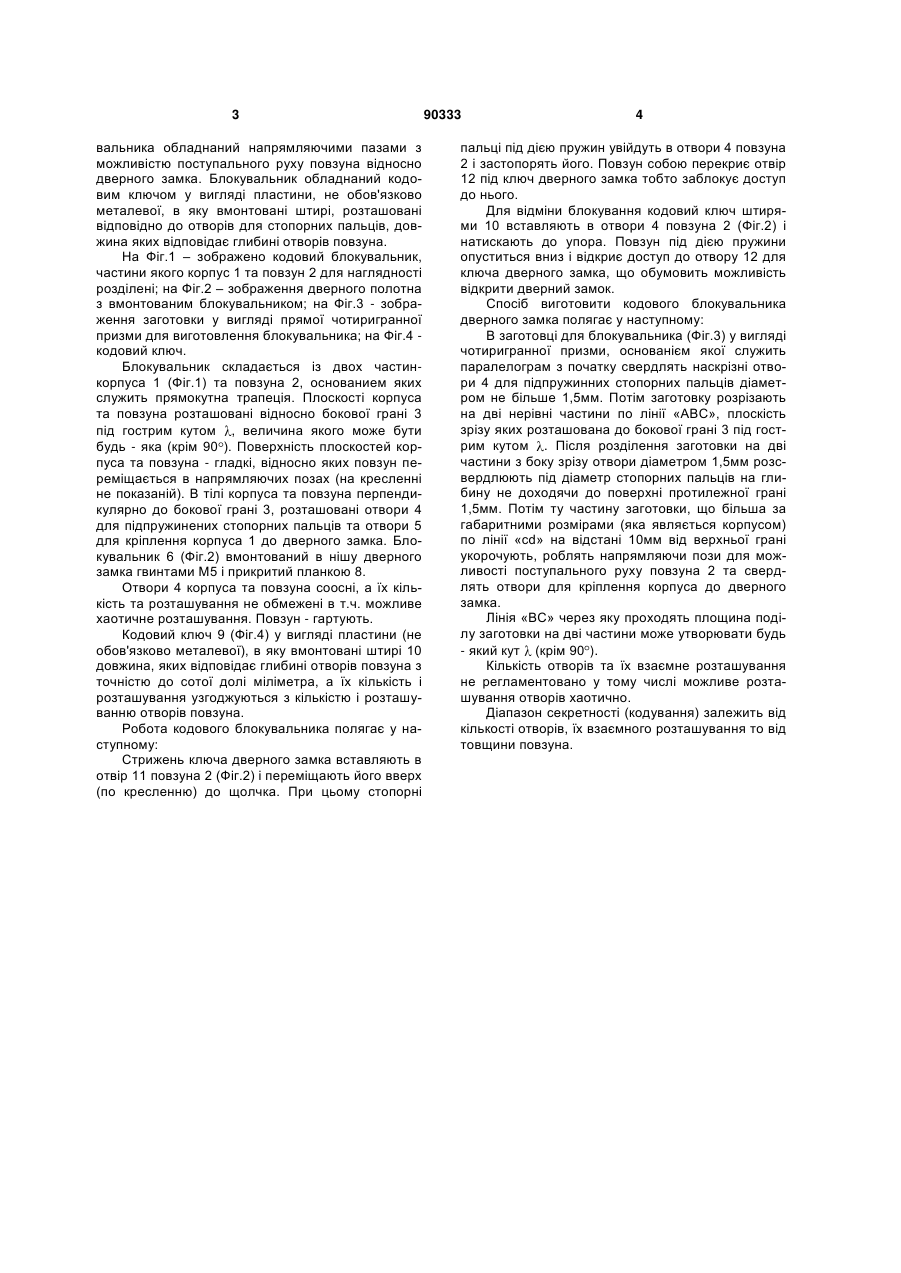

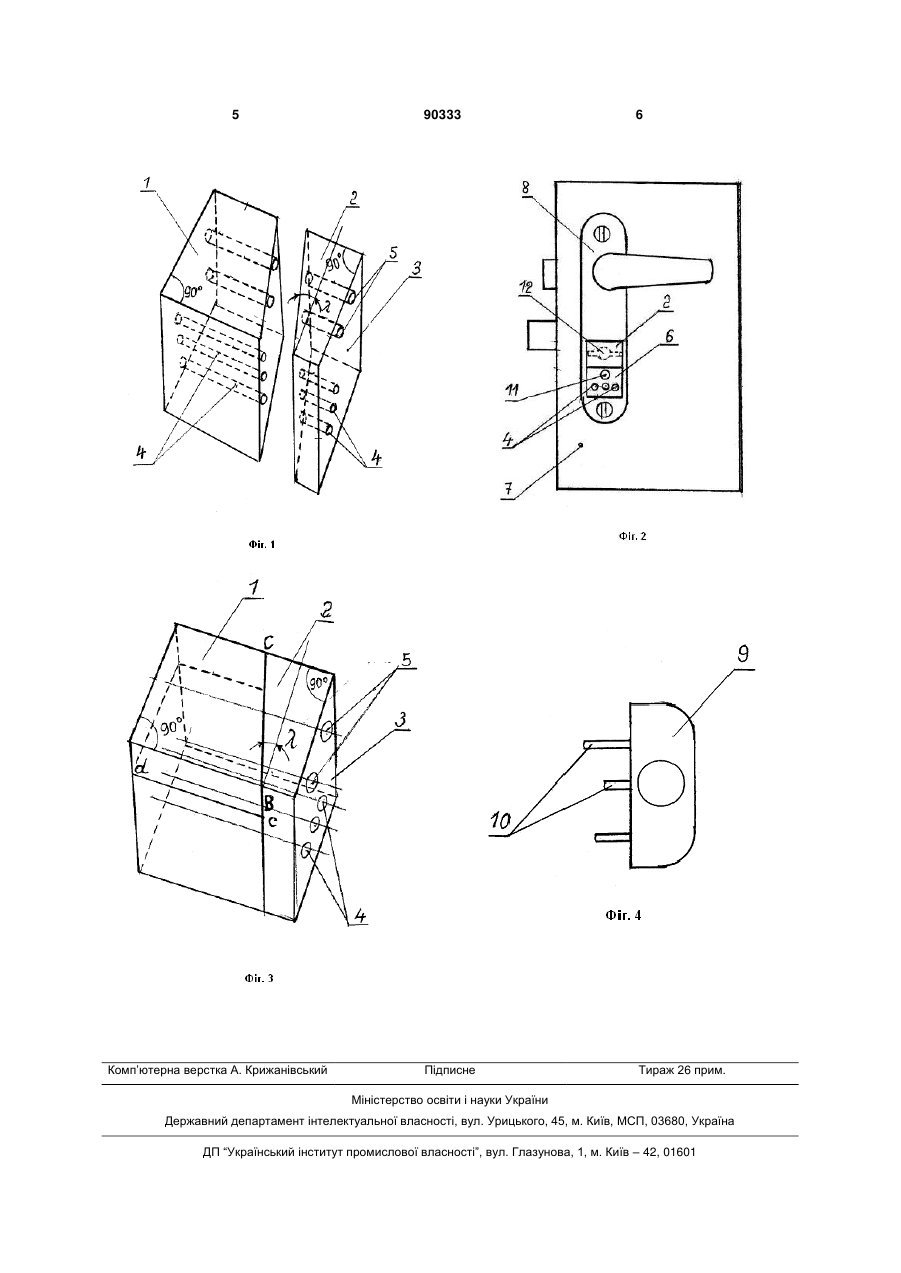

1. Кодовий блокатор дверного замка, що містить корпус, повзун з отворами для стопорних пальців та кодовий ключ, який відрізняється тим, що корпус в зборі з повзуном мають форму прямокутної чотиригранної призми, основою якої служить паралелограм, поділений на дві нерівні за габаритами частини, абсолютно однакові за структурою, основою яких служить прямокутна трапеція, площина поділу призми на дві частини зорієнтована під гострим кутом до бокової грані призми, величина якого не регламентована (крім 90°), а в тілі обох частин хаотично розташовані співпадаючі C2 2 90333 1 3 вальника обладнаний напрямляючими пазами з можливістю поступального руху повзуна відносно дверного замка. Блокувальник обладнаний кодовим ключом у вигляді пластини, не обов'язково металевої, в яку вмонтовані штирі, розташовані відповідно до отворів для стопорних пальців, довжина яких відповідає глибині отворів повзуна. На Фіг.1 – зображено кодовий блокувальник, частини якого корпус 1 та повзун 2 для наглядності розділені; на Фіг.2 – зображення дверного полотна з вмонтованим блокувальником; на Фіг.3 - зображення заготовки у вигляді прямої чотиригранної призми для виготовлення блокувальника; на Фіг.4 кодовий ключ. Блокувальник складається із двох частинкорпуса 1 (Фіг.1) та повзуна 2, основанием яких служить прямокутна трапеція. Плоскості корпуса та повзуна розташовані відносно бокової грані 3 під гострим кутом , величина якого може бути будь - яка (крім 90 ). Поверхність плоскостей корпуса та повзуна - гладкі, відносно яких повзун переміщається в напрямляючих позах (на кресленні не показаній). В тілі корпуса та повзуна перпендикулярно до бокової грані 3, розташовані отвори 4 для підпружинених стопорних пальців та отвори 5 для кріплення корпуса 1 до дверного замка. Блокувальник 6 (Фіг.2) вмонтований в нішу дверного замка гвинтами М5 і прикритий планкою 8. Отвори 4 корпуса та повзуна соосні, а їх кількість та розташування не обмежені в т.ч. можливе хаотичне розташування. Повзун - гартують. Кодовий ключ 9 (Фіг.4) у вигляді пластини (не обов'язково металевої), в яку вмонтовані штирі 10 довжина, яких відповідає глибині отворів повзуна з точністю до сотої долі міліметра, а їх кількість і розташування узгоджуються з кількістю і розташуванню отворів повзуна. Робота кодового блокувальника полягає у наступному: Стрижень ключа дверного замка вставляють в отвір 11 повзуна 2 (Фіг.2) і переміщають його вверх (по кресленню) до щолчка. При цьому стопорні 90333 4 пальці під дією пружин увійдуть в отвори 4 повзуна 2 і застопорять його. Повзун собою перекриє отвір 12 під ключ дверного замка тобто заблокує доступ до нього. Для відміни блокування кодовий ключ штирями 10 вставляють в отвори 4 повзуна 2 (Фіг.2) і натискають до упора. Повзун під дією пружини опуститься вниз і відкриє доступ до отвору 12 для ключа дверного замка, що обумовить можливість відкрити дверний замок. Спосіб виготовити кодового блокувальника дверного замка полягає у наступному: В заготовці для блокувальника (Фіг.3) у вигляді чотиригранної призми, основанієм якої служить паралелограм з початку свердлять наскрізні отвори 4 для підпружинних стопорних пальців діаметром не більше 1,5мм. Потім заготовку розрізають на дві нерівні частини по лінії «ABC», плоскість зрізу яких розташована до бокової грані 3 під гострим кутом . Після розділення заготовки на дві частини з боку зрізу отвори діаметром 1,5мм розсвердлюють під діаметр стопорних пальців на глибину не доходячи до поверхні протилежної грані 1,5мм. Потім ту частину заготовки, що більша за габаритними розмірами (яка являється корпусом) по лінії «cd» на відстані 10мм від верхньої грані укорочують, роблять напрямляючи пози для можливості поступального руху повзуна 2 та свердлять отвори для кріплення корпуса до дверного замка. Лінія «ВС» через яку проходять площина поділу заготовки на дві частини може утворювати будь - який кут (крім 90 ). Кількість отворів та їх взаємне розташування не регламентовано у тому числі можливе розташування отворів хаотично. Діапазон секретності (кодування) залежить від кількості отворів, їх взаємного розташування то від товщини повзуна. 5 Комп’ютерна верстка А. Крижанівський 90333 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
