Спосіб виробництва облицювальних плит з природного каменю

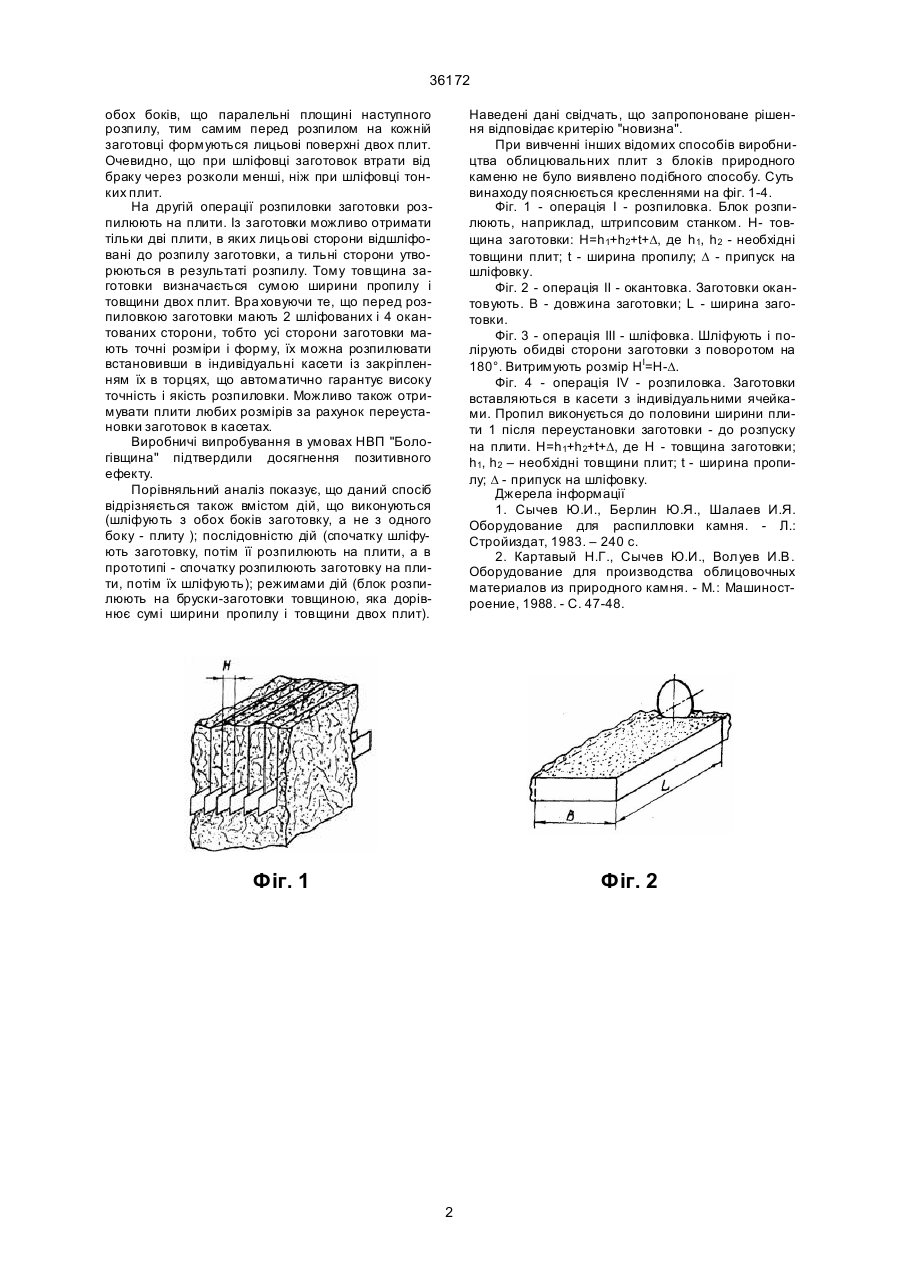

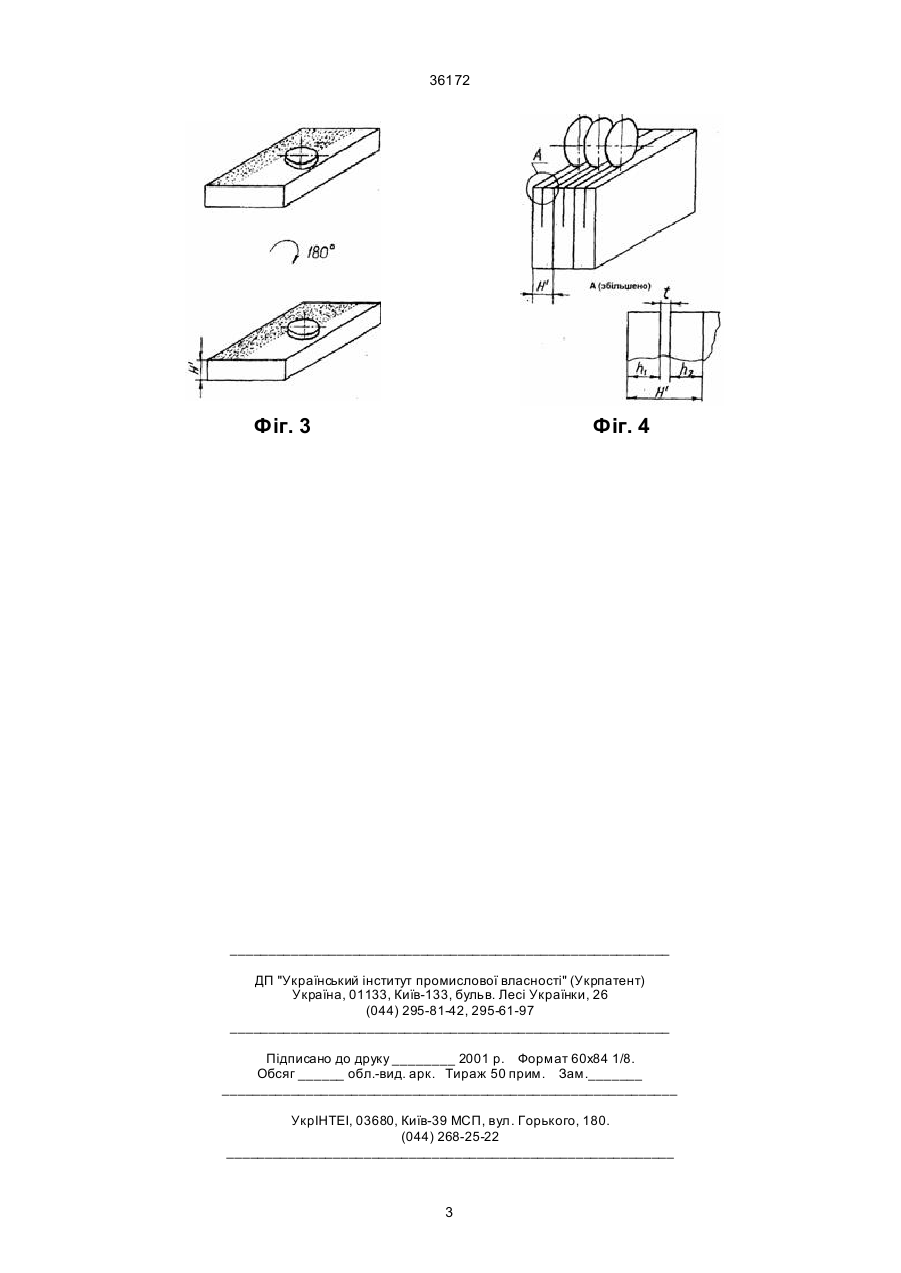

Спосіб виробництва облицювальних плит з природного каменю, який включає розпилювання 36172 обох боків, що паралельні площині наступного розпилу, тим самим перед розпилом на кожній заготовці формуються лицьові поверхні двох плит. Очевидно, що при шліфовці заготовок втрати від браку через розколи менші, ніж при шліфовці тонких плит. На другій операції розпиловки заготовки розпилюють на плити. Із заготовки можливо отримати тільки дві плити, в яких лицьові сторони відшліфовані до розпилу заготовки, а тильні сторони утворюються в результаті розпилу. Тому товщина заготовки визначається сумою ширини пропилу і товщини двох плит. Вра ховуючи те, що перед розпиловкою заготовки мають 2 шліфованих і 4 окантованих сторони, тобто усі сторони заготовки мають точні розміри і форму, їх можна розпилювати встановивши в індивідуальні касети із закріпленням їх в торцях, що автоматично гарантує високу точність і якість розпиловки. Можливо також отримувати плити любих розмірів за рахунок переустановки заготовок в касетах. Виробничі випробування в умовах НВП ''Бологівщина'' підтвердили досягнення позитивного ефекту. Порівняльний аналіз показує, що даний спосіб відрізняється також вмістом дій, що виконуються (шліфують з обох боків заготовку, а не з одного боку - плиту ); послідовністю дій (спочатку шліфують заготовку, потім її розпилюють на плити, а в прототипі - спочатку розпилюють заготовку на плити, потім їх шліфують); режимами дій (блок розпилюють на бруски-заготовки товщиною, яка дорівнює сумі ширини пропилу і товщини двох плит). Наведені дані свідчать, що запропоноване рішення відповідає критерію "новизна". При вивченні інших відомих способів виробництва облицювальних плит з блоків природного каменю не було виявлено подібного способу. Суть винаходу пояснюється кресленнями на фіг. 1-4. Фіг. 1 - операція I - розпиловка. Блок розпилюють, наприклад, штрипсовим станком. Н- товщина заготовки: H=h1+h2+t+D, де h1, h2 - необхідні товщини плит; t - ширина пропилу; D - припуск на шліфовку. Фіг. 2 - операція II - окантовка. Заготовки окантовують. В - довжина заготовки; L - ширина заготовки. Фіг. 3 - операція III - шліфовка. Шліфують і полірують обидві сторони заготовки з поворотом на 180°. Витримують розмір Н I=Н-D. Фіг. 4 - операція ІV - розпиловка. Заготовки вставляються в касети з індивідуальними ячейками. Пропил виконується до половини ширини плити 1 після переустановки заготовки - до розпуску на плити. H=h1+h2+t+D, де Н - товщина заготовки; h1, h2 – необхідні товщини плит; t - ширина пропилу; D - припуск на шлiфовку. Джерела інформації 1. Cычев Ю.И., Берлин Ю.Я., Шалаев И.Я. Оборудование для распилловки камня. - Л.: Стройиздат, 1983. – 240 с. 2. Картавый Н.Г., Сычев Ю.И., Волуев И.В. Оборудование для производства облицовочных материалов из природного камня. - М.: Машиностроение, 1988. - С. 47-48. Фіг. 1 Фіг. 2 2 36172 Фіг. 3 Фіг. 4 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
