Курильний виріб із оновленою обгорткою

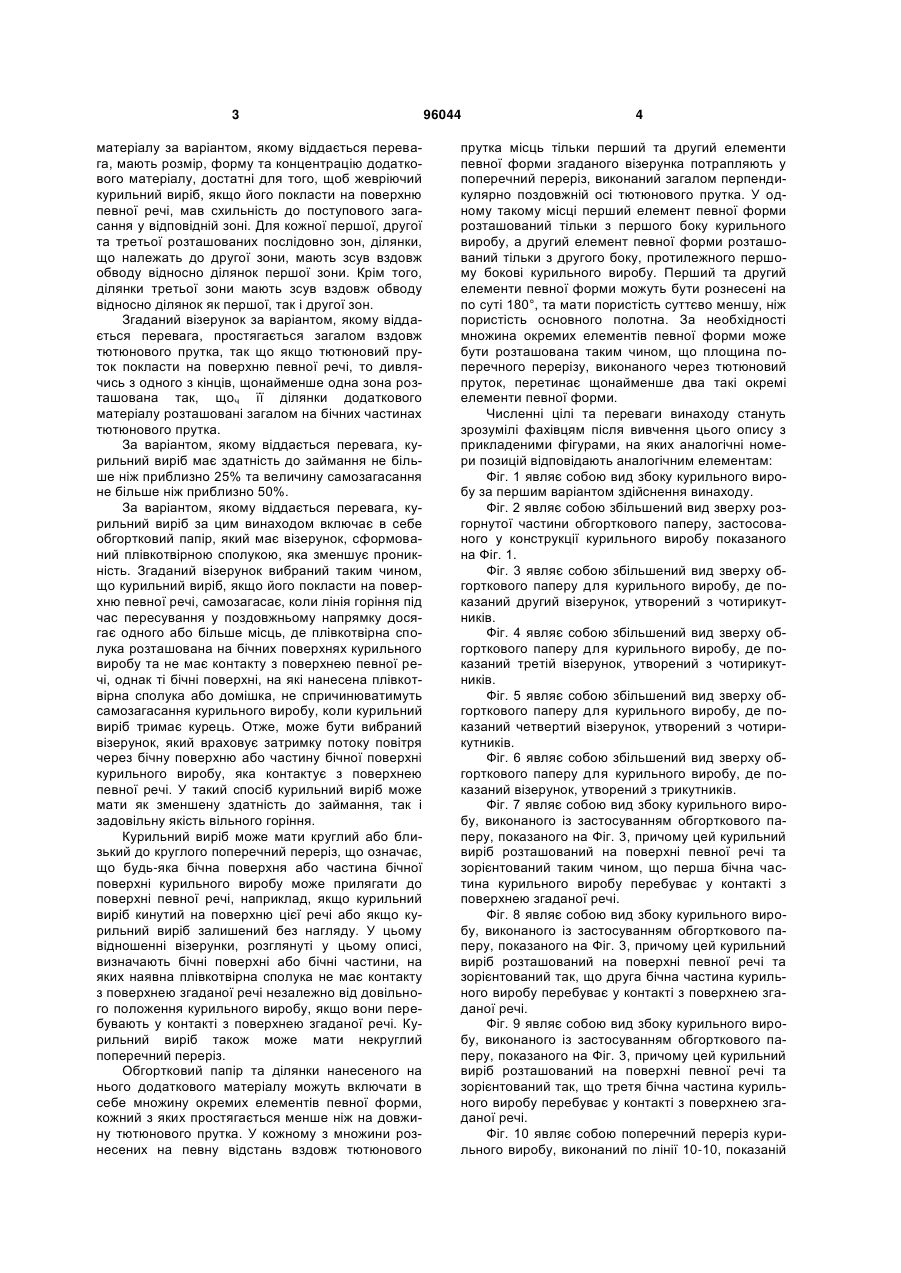

1. Курильний виріб, що включає в себе тютюновий пруток, який має здатність до займання не більше ніж приблизно 25 %, величину самозагасання не більше ніж приблизно 50 %, певну номінальну довжину та включає в себе обгортковий папір, причому згаданий обгортковий папір має: основне полотно з певною номінальною проникністю, та множину зон, які простягаються вздовж номінальної довжини тютюнового прутка, причому кожна зона включає в себе щонайменше дві ділянки додаткового матеріалу з проникністю, меншою ніж номінальна проникність, які розташовані загалом на протилежних боках тютюнового прутка одна по відношенню до іншої; також кожна зона має поперечний зсув відносно сусідніх зон. C2 2 (19) 1 3 матеріалу за варіантом, якому віддається перевага, мають розмір, форму та концентрацію додаткового матеріалу, достатні для того, щоб жевріючий курильний виріб, якщо його покласти на поверхню певної речі, мав схильність до поступового загасання у відповідній зоні. Для кожної першої, другої та третьої розташованих послідовно зон, ділянки, що належать до другої зони, мають зсув вздовж обводу відносно ділянок першої зони. Крім того, ділянки третьої зони мають зсув вздовж обводу відносно ділянок як першої, так і другої зон. Згаданий візерунок за варіантом, якому віддається перевага, простягається загалом вздовж тютюнового прутка, так що якщо тютюновий пруток покласти на поверхню певної речі, то дивлячись з одного з кінців, щонайменше одна зона розташована так, щоч її ділянки додаткового матеріалу розташовані загалом на бічних частинах тютюнового прутка. За варіантом, якому віддається перевага, курильний виріб має здатність до займання не більше ніж приблизно 25% та величину самозагасання не більше ніж приблизно 50%. За варіантом, якому віддається перевага, курильний виріб за цим винаходом включає в себе обгортковий папір, який має візерунок, сформований плівкотвірною сполукою, яка зменшує проникність. Згаданий візерунок вибраний таким чином, що курильний виріб, якщо його покласти на поверхню певної речі, самозагасає, коли лінія горіння під час пересування у поздовжньому напрямку досягає одного або більше місць, де плівкотвірна сполука розташована на бічних поверхнях курильного виробу та не має контакту з поверхнею певної речі, однак ті бічні поверхні, на які нанесена плівкотвірна сполука або домішка, не спричинюватимуть самозагасання курильного виробу, коли курильний виріб тримає курець. Отже, може бути вибраний візерунок, який враховує затримку потоку повітря через бічну поверхню або частину бічної поверхні курильного виробу, яка контактує з поверхнею певної речі. У такий спосіб курильний виріб може мати як зменшену здатність до займання, так і задовільну якість вільного горіння. Курильний виріб може мати круглий або близький до круглого поперечний переріз, що означає, що будь-яка бічна поверхня або частина бічної поверхні курильного виробу може прилягати до поверхні певної речі, наприклад, якщо курильний виріб кинутий на поверхню цієї речі або якщо курильний виріб залишений без нагляду. У цьому відношенні візерунки, розглянуті у цьому описі, визначають бічні поверхні або бічні частини, на яких наявна плівкотвірна сполука не має контакту з поверхнею згаданої речі незалежно від довільного положення курильного виробу, якщо вони перебувають у контакті з поверхнею згаданої речі. Курильний виріб також може мати некруглий поперечний переріз. Обгортковий папір та ділянки нанесеного на нього додаткового матеріалу можуть включати в себе множину окремих елементів певної форми, кожний з яких простягається менше ніж на довжину тютюнового прутка. У кожному з множини рознесених на певну відстань вздовж тютюнового 96044 4 прутка місць тільки перший та другий елементи певної форми згаданого візерунка потрапляють у поперечний переріз, виконаний загалом перпендикулярно поздовжній осі тютюнового прутка. У одному такому місці перший елемент певної форми розташований тільки з першого боку курильного виробу, а другий елемент певної форми розташований тільки з другого боку, протилежного першому бокові курильного виробу. Перший та другий елементи певної форми можуть бути рознесені на по суті 180°, та мати пористість суттєво меншу, ніж пористість основного полотна. За необхідності множина окремих елементів певної форми може бути розташована таким чином, що площина поперечного перерізу, виконаного через тютюновий пруток, перетинає щонайменше два такі окремі елементи певної форми. Численні цілі та переваги винаходу стануть зрозумілі фахівцям після вивчення цього опису з прикладеними фігурами, на яких аналогічні номери позицій відповідають аналогічним елементам: Фіг. 1 являє собою вид збоку курильного виробу за першим варіантом здійснення винаходу. Фіг. 2 являє собою збільшений вид зверху розгорнутої частини обгорткового паперу, застосованого у конструкції курильного виробу показаного на Фіг. 1. Фіг. 3 являє собою збільшений вид зверху обгорткового паперу для курильного виробу, де показаний другий візерунок, утворений з чотирикутників. Фіг. 4 являє собою збільшений вид зверху обгорткового паперу для курильного виробу, де показаний третій візерунок, утворений з чотирикутників. Фіг. 5 являє собою збільшений вид зверху обгорткового паперу для курильного виробу, де показаний четвертий візерунок, утворений з чотирикутників. Фіг. 6 являє собою збільшений вид зверху обгорткового паперу для курильного виробу, де показаний візерунок, утворений з трикутників. Фіг. 7 являє собою вид збоку курильного виробу, виконаного із застосуванням обгорткового паперу, показаного на Фіг. 3, причому цей курильний виріб розташований на поверхні певної речі та зорієнтований таким чином, що перша бічна частина курильного виробу перебуває у контакті з поверхнею згаданої речі. Фіг. 8 являє собою вид збоку курильного виробу, виконаного із застосуванням обгорткового паперу, показаного на Фіг. 3, причому цей курильний виріб розташований на поверхні певної речі та зорієнтований так, що друга бічна частина курильного виробу перебуває у контакті з поверхнею згаданої речі. Фіг. 9 являє собою вид збоку курильного виробу, виконаного із застосуванням обгорткового паперу, показаного на Фіг. 3, причому цей курильний виріб розташований на поверхні певної речі та зорієнтований так, що третя бічна частина курильного виробу перебуває у контакті з поверхнею згаданої речі. Фіг. 10 являє собою поперечний переріз курильного виробу, виконаний по лінії 10-10, показаній 5 на Фіг. 7. Фіг. 11 являє собою поперечний переріз курильного виробу, виконаний по лінії 11-11, показаній на Фіг. 7. Фіг. 12 являє собою поперечний переріз курильного виробу, виконаний по лінії 12-12, показаній на Фіг. 7. Фіг. 13 являє собою збільшений поперечний переріз курильного виробу, розташованого на поверхні певної речі, де показаний потік повітря до жевріючої жарини. Фіг. 14 являє собою збільшений поперечний переріз курильного виробу, знятого з поверхні згаданої речі, де показаний потік повітря до жевріючої жарини. У відповідності до цього опису перший варіант виконання курильного виробу 20 (як показано на Фіг. 1) включає в себе тютюновий пруток 22. Цей тютюновий пруток 22 може включати в себе різаний тютюновий наповнювач, обгорнутий обгортковим папером 24. Один із кінців курильного виробу 20 може включати в себе прийнятний фільтр 26, обгорнутий прийнятним обідковим папером 27 фільтра. Курильний виріб 20 звичайно може мати загалом круглий поперечний переріз по довжині цього курильного виробу. Однак інші форми поперечного перерізу, включаючи, наприклад, овальну, також входять у обсяг цього винаходу. Тютюновий пруток 22 має номінальну довжину L, яку вимірюють від краю обідкового паперу 27 до вільного кінця тютюнового прутка 22 вздовж поздовжньої осі А курильного виробу 20. Наприклад, ця номінальна довжина може становити від приблизно 60 мм до приблизно 100 мм. Обгортковий папір 24 включає в себе основне полотно, яке звичайно є проникним для повітря. Проникність обгорткового паперу звичайно визначають у одиницях Coresta. Одиницями Coresta вимірюють проникність паперу як об'ємну витрату 3 2 потоку (тобто см /с) на одиницю площі (тобто см ) та на одиницю падіння тиску (тобто см вод. ст.). Основне полотно звичайного обгорткового паперу також має добре відомі одиниці густини, яку вимірюють у грамах на квадратний метр, скорочено 2 "г/м ". Проникність та густина основного полотна типових гатунків паперу для курильних виробів, які широко застосовують у промисловості, вказані у таблиці, наведеній нижче: 2 Проникність, одиниці Coresta Густина, г/м 24 25 33 25 46 25 60 26 У цьому описі основне полотно 24 обгорткового паперу за варіантом, якому віддається перевага, має проникність щонайменше приблизно 20 одиниць Coresta. За варіантом, якому віддається найбільша перевага, обгортковий папір має проникність більше ніж приблизно 30 одиниць Coresta, наприклад, широко відомі основні полотна мають номінальні проникності приблизно 33 одиниці Coresta та приблизно 46 одиниць Coresta з густи2 ною приблизно 25 г/м . Для деяких варіантів застосування основне полотно може мати проник 96044 6 ність більше ніж приблизно 60 одиниць Coresta, або більше ніж приблизно 80 одиниць Coresta, або навіть вищі величини проникності. Також, як показано на Фіг. 2, паперова обгортка також включає в себе пари ділянок додаткового матеріалу, рознесені на певну відстань вздовж тютюнового прутка 22, як показано на Фіг. 1 (таких як пара розташованих на протилежних боках тютюнового прутка ділянок 34d, 36d'). Кожна пара прямокутних ділянок (наприклад, 34а та 36а - остання на Фіг. 1 невидима) визначає кільцеву зону 31 (наприклад, зону 31а). "Ширину" смужкуватої зони 31а вимірюють від переднього краю 7 зони 31а (який є найближчим до жарини, що наближається) до заднього краю 9 (який є найдальшим від жарини, що наближається). За варіантом, якому віддається перевага, ширина зон, наприклад, зони 31а, становить від приблизно 5,5 мм до приблизно 12 мм, за варіантом, якому віддається більша перевага, — від приблизно 7 мм до приблизно 10 мм, а за варіантом, якому віддається найбільша перевага, - від приблизно 8 мм до приблизно 9 мм. Крім того, у кожній кільцевій зоні, такій як зона 31а, ділянки 34а та 36а рознесені на певну відстань вздовж обводу так, що вони взаємно розташовані одна навпроти одної вздовж протилежних боків обгортки 24, якщо з її застосуванням виконаний тютюновий пруток 22. За варіантом, якому віддається перевага, кожна ділянка 34а, 36а простягається вздовж обводу (тобто у поперечному вимірі відносно паперового полотна) у діапазоні від приблизно 5 мм до приблизно 9 мм у поперечному вимірі, а за варіантом, якому віддається більша перевага, від приблизно 6 мм до приблизно 7 мм у поперечному вимірі. Для правильного розуміння термінів слід зазначити, що для визначення розмірів різних варіантів здійснення цього винаходу у цьому описі "ширина" простягається у поздовжньому напрямку тютюнового прутка, а розмір у напрямку вздовж обводу названий "поперечним" або "поперечним напрямком" або "поперечним виміром". Також слід зазначити, що поверхня 33 основного полотна між сусідніми зонами 31а, 31b та поверхні між розташованими на протилежних боках тютюнового прутка ділянками в межах кожної зони (наприклад, між розташованими на протилежних боках тютюнового прутка ділянками 34b, 36b зони 31b) за варіантом, якому віддається перевага, по суті не мають додаткового матеріалу, який утворює згадані ділянки (наприклад, ділянки 34b, 36b). Відстань у поздовжньому напрямку між сусідніми зонами (така як між зонами 31а, 31b) названа проміжком 33 між смугами, який за варіантом, якому віддається перевага, становить від приблизно 4 мм до приблизно 12 мм, а за варіантом, якому віддається більша перевага, - від приблизно 6 мм до приблизно 8 мм. За варіантом, якому віддається перевага, відповідні розташовані на протилежних боках тютюнового прутка ділянки 34, 36 кожної зони 31 мають зсув відносно ділянок попереднього ряду або зони на певний кут (у відповідності з наведеними нижче поясненнями), і достатня кількість зон 31 виконана 7 вздовж конкретного тютюнового прутка (шляхом вибору ширини смужкуватої зони та ширини проміжку між смужкуватими зонами) таким чином, що якщо курильний виріб покладений на поверхню певної речі, то існує щонайменше одне місце 101 вздовж тютюнового прутка 22, де відповідні пари ділянок 34 розташовані загалом з боків тютюнового прутка 22, наприклад, як пара розташованих на протилежних боках тютюнового прутка ділянок 34b, 36Ь, показаних на Фіг. 1. Це місце (місце 101) розташоване у тій частині тютюнового прутка 22 або поблизу тієї частини, де самозагасання може відбуватися з найбільшою ймовірністю. Згадане місце вздовж тютюнового прутка 22, в якому таке розташування найбільш ймовірне, нижче названо "призначеною для загасання зоною 101". Оскільки курильний виріб 26 може бути покладений на поверхню певної речі інакше, ніж це показано на Фіг. 1, та/або оскільки його візерунок розташування ділянок може бути іншим, слід розуміти, що призначена для загасання зона 101 може бути розташована у різних місцях вздовж тютюнового прутка 22 для різних кутових положень цього тютюнового прутка 22. Візерунок розташування ділянок та проміжок 33 між смугами можуть бути вибрані так, що вздовж тютюнового прутка 22 може виявитися більш ніж одна призначена для загасання зона 101. За варіантом, якому віддається перевага, кожна ділянка 34, 36 та 36' містить достатню кількість додаткового матеріалу для зменшення проникності обгортки у кожній ділянці до величини від 0,0 одиниць Coresta до приблизно 10 одиниць Coresta, а за варіантом, якому віддається більша перевага, - приблизно 7 одиниць Coresta або менше. За цим винаходом візерунок додаткового матеріалунанесений на обгортковий папір 24 для отримання поліпшених характеристик здатності до займання (Ignition Propensity), а також для отримання поліпшених характеристик самозагасання (Self-Extinguishment). Визначення здатності до займання є стандартним випробуванням, яке проводять згідно зі стандартом ASTM E 2187-04 "Стандартний спосіб випробування для вимірювання інтенсивності займання курильних виробів Standard Test Method for Measuring the Ignition Strength of Smoking articles", зміст якого включений в опис цього винаходу у всій повноті шляхом цього посилання на нього. Здатність до займання визначає ймовірність того, що курильний виріб, якщо його покласти на поверхню певної речі, утворить достатньо теплоти для підтримування статичного горіння згаданого тютюнового прутка 22. Бажаними є низькі величини здатності до займання, оскільки такі величини відповідають зменшеній ймовірності того, що жевріючий курильний виріб спричинить загоряння речі, на поверхні якої він залишений. Самозагасанням у цьому документі названа здатність курильного виробу до підтримування жевріння за умов вільного горіння. Для оцінювання самозагасання проводять лабораторні випробування при температурі 23±3°С та відносній вологості 55±5%. Обидві ці характеристики контролю 96044 8 ють за допомогою гігротермографа, що реєструє їх. Витяжна(-і) шафа(-и) видаляє(-ють) продукти згоряння, утворені під час випробування. Перед випробуванням курильні вироби, що підлягають випробуванню, витримують при відносній вологості 55±5% та температурі 23±3°С протягом 24 год. Безпосередньо перед випробуванням ці курильні вироби розташовують у скляних лабораторних склянках для надання вільного доступу повітря. Випробування на самозагасання проходять всередині камери або випробувального боксу. Одномісну курильну машину або електричну запальничку застосовують для запалювання курильних виробів для випробування. Під час випробування певний пристрій або "кутовий тримач" утримує курильні вироби, які підлягають випробуванню, шляхом утримування одного з кінців під кутом 0° (горизонтально), 45° та/або 90° (вертикально). Двадцять (20) курильних виробів випробують у кожному з положень 0°, 45° та 90°. Якщо застосовують більш ніж один пристрій, то ці пристрої за варіантом, якому віддається перевага, розташовані так, що курильні вироби обернені у різні боки один від одного для уникнення взаємного впливу. Якщо певний курильний виріб згасає до того як передній край жевріючої жарини досягне обідкового паперу, то результат зараховують як "самозагасання"; у іншому випадку, якщо курильний виріб продовжує жевріти доти, доки передній край жевріючої жарини не досягне обідкового паперу, то результат зараховують як "незагасання". Таким чином, наприклад, величина самозагасання 95% показує, що 95% випробуваних курильних виробів мали самозагасання за умов вільного горіння, тоді як величина самозагасання 20% показує, що лише 20% випробуваних курильних виробів мали самозагасання за умов вільного горіння. Величина самозагасання може бути вказана з визначенням умов "величина самозагасання при 0", "величина самозагасання при 45°" або "величина самозагасання при 90°", кожна з яких визначає величину самозагасання під вказаним кутом випробування. Крім того, величина самозагасання може бути вказана з визначенням умов "середня величина самозагасання", яка визначає середню величину для трьох кутових положень, а саме: середня величина для (і) "величини самозагасання при 0°", (іі) "величини самозагасання при 45°" та (ііі) "величини самозагасання при 90°". Визначення "величина самозагасання" не вирізняє самозагасання при 0°, самозагасання при 45°, самозагасання при 90° або середні величини. самозагасання та може визначати будь-яку з них. Словосполучення "самозагасати за умов вільного горіння" або "самозагасання за умов вільного горіння" у тлумаченні, вжитому у описі цього винаходу, означає загасання жевріючої сигарети без затягування, якщо така сигарета знаходиться або перебуває в умовах вільного горіння. Як тепер зрозуміло, взаємно зсунуті ділянки додаткового матеріалу за цим винаходом уможливлюють виконання курильного виробу 20 (показаного на Фіг. 1) з корисним поєднанням низьких величин здатності до займання та низьких величин самозагасання. Візерунки розташування низь 9 копроникних ділянок нанесеного додаткового матеріалу визначають поверхні плівкотвірної сполуки по довжині тютюнового прутка 22, які можуть взаємодіяти з поверхнею певної речі, на яку покладено сигарету, для гасіння жевріючого курильного виробу 20, якщо цей курильний виріб 20 тримає курець за умов вільного горіння, ці поверхні додаткового матеріалу (такого як плівкотвірна сполука) спричинюють самозагасання курильного виробу 20 у статистично меншій кількості випадків. Таким чином, курильний виріб 20 може мати зменшену здатність до займання, в той самий час зберігаючи бажану якість вільного горіння або низьке значення самозагасання, в результаті нанесення на основне полотно плівкотвірної сполуки згідно з певним візерунком 30 відповідно до цього винаходу. Для досягнення бажаних характеристик здатності до займання та самозагасання курильного виробу візерунок 30 (як показано на Фіг. 2) наносять на основне полотно 24 обгорткового паперу, за варіантом, якому віддається перевага, якщо основне полотно 24 перебуває у розгорнутому стані, такому, як показано на Фіг. 2, або якщо основне полотно являє собою рулон сигаретного паперу, який має бути порізаний на котушки. Одною з цілей винаходу є створення обгорткових паперів, які при формуванні у тютюновий пруток 22 показують величини здатності до займання не вище ніж 25 та величини самозагасання не вище ніж 50. За варіантом, якому віддається ще більша перевага, величина здатності до займання готового курильного виробу становить не більше ніж приблизно 15, а за варіантом, якому віддається найбільша перевага, величина здатності до займання готового курильного виробу становить не більше ніж приблизно 10. Ще нижчі величини самозагасання також є бажаними. У зв'язку із цим за варіантом, якому віддається більша перевага, величина самозагасання становить менше ніж приблизно 25, а за варіантом, якому віддається найбільша перевага, величина самозагасання становить менше ніж приблизно 10. На Фіг. 2 показано, що розміри обгорткового паперу 24 у поперечному напрямку вибрані виходячи з діаметра готового курильного виробу (від приблизно 7 мм до приблизно 10 мм) та уможливлюють перекривання матеріалу у поздовжньому шві від приблизно 1 мм до приблизно 2 мм. Наприклад, припускаючи 1 мм перекривання у шві, розмір обгорткового паперу у поперечному напрямку може становити приблизно 27 мм для курильного виробу, що має довжину обводу приблизно 25,6 мм. За варіантом, якому віддається перевага, візерунок нанесений на основне полотно так, що множина кільцевих зон 31а, 31b, 31с, 31d (на Фіг. 2 позначені розмірними лініями), рознесені на певну відстань вздовж тютюнового прутка 22 (напрямок показаний стрілкою В на Фіг. 2). Додатковий матеріал може бути нанесений з одного або з обох боків основного полотна. За варіантом, якому віддається перевага, від трьох до шести, а за варіантом, якому віддається найбільша перевага, — від чотирьох до шести або більше зон 31 розташовано на номінальній довжині тютюнового пру 96044 10 тка 22. Кожна з кільцевих зон 31а, 3lb, 31с, 31d має поздовжній крок вздовж тютюнового прутка 22 (тобто відстань по довжині, яку вимірюють вздовж тютюнового прутка від початку однієї зони до початку сусідньої зони), який є меншим, ніж номінальна довжина тютюнового прутка 22. Якщо вибрано довжину поздовжнього кроку приблизно 25% від номінальної довжини, то на кожному тютюновому прутку 22 будуть розташовані чотири зони. У межах кожної кільцевої зони, наприклад, 31а, розташовані щонайменше дві ділянки додаткового матеріалу, наприклад, 34а, 36а. Слід зазначити, що ділянки додаткового матеріалу на усіх фігурах позначені фоном, замальованим крапками, для полегшення їх вирізнення; однак у курильному виробі або обгортковому папері для такого курильного виробу ці ділянки додаткового матеріалу можуть бути видимими або невидимими. За варіантом, якому віддається перевага, кожна із цих ділянок знаходиться на певній відстані одна від одної вздовж обводу таким чином, що ці ділянки розташовані одна по відношенню до іншої на різних боках готового тютюнового прутка 22. Разом із тим для кожної трійки зон, наприклад, 31а, 3lb, 31с, ділянки 34b, 36Ь другої зони 3Ib за варіантом, якому віддається перевага, мають зсув вздовж обводу відносно ділянок 34а, 36а першої зони. Крім того, ділянки 34с, 36с третьої зони 31с за варіантом, якому віддається перевага, мають зсув вздовж обводу відносно ділянок 34b, 36b другої зони 31b, а також мають зсув вздовж обводу відносно ділянок 34а, 36а першої зони 31а. Як показано на Фіг. 2, ділянки додаткового матеріалу кожної зони у цьому варіанті здійснення мають бічний зсув у напрямку вздовж обводу відносно ділянок додаткового матеріалу сусідньої зони на відстань, яка залежить від поперечного розміру ділянок додаткового матеріалу. Кожна ділянка має ширину, яку вимірюють вздовж тютюнового прутка 22, та розмір у поперечному напрямку вздовж обводу тютюнового прутка 22. Для цього варіанта здійснення ширина ділянки є меншою, ніж поздовжній крок відповідної зони. Як показано на Фіг. 2, довжина поздовжнього кроку може бути більшою, ніж відповідна ширина ділянки відповідної зони. Ділянки додаткового матеріалу наступних зон вздовж тютюнового прутка 22 за варіантом, якому віддається перевага, мають зсув відносно ділянок додаткового матеріалу сусідніх зон, таким чином утворюючи візерунок 30 розташування зон, які покривають частини поверхні основного полотна вздовж ліній, нахилених відносно краю основного полотна. Крім того, візерунок розташування ділянок додаткового матеріалу може принаймні частково повторюватися по довжині основного полотна. У показаному варіанті здійснення (Фіг. 2) кожна ділянка однаково розташована на обгортковому папері 24 відносно однієї із трьох ліній 34, 36 та 38, які показані відповідними пунктирними лініями 34, 36 та 36'. Таким чином, наприклад, лінія 34 проходить через відповідні геометричні елементи шести ділянок 34а, 34b, 34с, 34d, 34е, 34f. Кожна ділянка розташована на певній відстані від інших ділянок, однак альтернативно ці ділянки можуть 11 стикатися одна з одною. Лінії 34, 36 та 36' є взаємно паралельними та розташовані під гострим кутом ф відносно бічного краю обгорткового паперу 24. Слід розуміти, що ділянки 36' за варіантом, якому віддається перевага, є такими самими як ділянки 36 та утворені шляхом продовження візерунка, показаного на Фіг. 2, де після того як ділянки 34 виходять за межі одного краю, ділянки 34' з'являються вздовж протилежного краю. Кожна пара розташованих вздовж однієї лінії в поперечному напрямку ділянок, наприклад, ділянок 34а, 36а, або ділянок 34b, 36b, може покривати до приблизно 33% загальної площі поверхні відповідної зони 31а, 31b. Для прямокутних ділянок за варіантом, якому віддається перевага, кожна ділянка має розмір у діапазоні від приблизно 8 мм до приблизно 10 мм у поздовжньому напрямку або по ширині та від приблизно 5 мм до приблизно 7 мм у напрямку вздовж обводу або поперечному напрямку. Відстань 33 у поздовжньому напрямку між ділянками за варіантом, якому віддається перевага, становить від 4 мм до приблизно 12 мм, а за варіантом, якому віддається більша перевага, - від приблизно 6 мм до приблизно 8 мм. Відстань вздовж обводу між ділянками додаткового матеріалу за варіантом, якому віддається перевага, становить від приблизно 3мм до приблизно 20 мм, за варіантом, якому віддається більша перевага, - від приблизно 5 мм до приблизно 8 мм, а за варіантом, якому віддається найбільша перевага, - від приблизно 5,5 мм до приблизно 7,0 мм. Якщо обгортковий папір 24 обгорнутий навколо тютюну з утворенням тютюнового прутка 22, ділянки додаткового матеріалу у будь-якому місці по довжині за варіантом, якому віддається перевага, рознесені на приблизно 180° одна від іншої. Разом із тим співвідношення площі поверхні ділянок додаткового матеріалу до загальної площі поверхні, де загальна площа поверхні являє собою суму (і) площі поверхні відповідної зони 31d та (іі) площі кільцевої поверхні між сусідніми зонами з одного боку (це співвідношення у цьому документі визначено як "відносна площа поверхні ділянки"), по суті є менше ніж одиниця. За варіантом, якому віддається перевага, відносна площа поверхні ділянки становить від менше ніж приблизно 20% до менше ніж приблизно 50%, а за варіантом, якому віддається більша перевага, - від менше ніж приблизно 20% до менше ніж приблизно 35%. Більш конкретно, у деяких варіантах здійснення цього винаходу ця відносна площа поверхні ділянки для поверхні, зайнятої ділянкою, до загальної площі поверхні може становити менше ніж 30%, і навіть менше ніж 25%. Кажучи взагалі, бажано забезпечувати невелику відносну площу поверхні покриття ділянки, оскільки великі величини (тобто, ближчі до 1) вважають такими, що підвищують концентрацію моноокису вуглецю у головному струмені диму у випадках, якщо для тютюнового прутка застосований обгортковий папір низької проникності (тобто з низькими величинами Coresta). Коли обгортковому паперові 24 надають потрібну форму під час виготовлення тютюнового прутка 22, лінії 34, 36, 36' утворюють першу спіра 96044 12 льну лінію 36/36' (ділянки 36 та 36', показані на Фіг. 2, з'єднуються з утворенням спіральної лінії 36/36') та другу спіральну лінію -34 (яка включає в себе ділянки 34, що лежать на спіральній лінії). Обидві вони простягаються у поздовжньому напрямку навколо осі А та по довжині тютюнового прутка 22, як показано на Фіг. 7-9. Спіральні лінії 36/36' та 34 (як показано на Фіг. 2) мають кут нахилу спіральної лінії ф та не перетинають одна одну. За варіантом, якому віддається перевага, обидві спіральні лінії можуть мати напрямок або проти годинникової стрілки, або за годинниковою стрілкою навколо тютюнового прутка 22. Як показано, обидві лінії 34, 36' мають напрямок за годинниковою стрілкою, починаючи від фільтрувального кінця тютюнового прутка 22, якщо дивитися у напрямку від жевріючого кінця до фільтрувального кінця. Ділянки візерунка 30 можуть бути сформовані шляхом нанесення одного або більше шарів плівкотвірної композиції на водній основі на основне полотно обгорткового паперу для зменшення проникності паперу на цих ділянках. Альтернативно для утворення цих ділянок також може бути застосований целюлозний матеріал. У випадках, коли застосована плівкотвірна композиція, ця плівкотвірна композиція за варіантом, якому віддається перевага, може містити воду та домішку, яка зменшує проникність, у високій концентрації, наприклад, від приблизно 20% (мас.) до приблизно 50% (мас). Плівкотвірна композиція може містити одну або більше домішок, які зменшують проникність, таких як крохмаль, альгінат, целюлоза або камедь, а також може містити карбонат кальцію як наповнювач. У випадках, коли крохмаль є плівкотвірною речовиною, концентрації приблизно 24% може віддаватися перевага. Плівкотвірна композиція може бути нанесена на основне полотно обгорткового паперу 24 із застосуванням глибокого друку, цифрового друку, нанесення покриття або розпилювання із застосуванням шаблону або будь-якого іншого придатного способу. Наприклад, для нанесення візерунка на основне полотно обгорткового паперу можуть бути вибрані плівкотвірні сполуки та способи нанесення плівкотвірних сполук, описані у патентній заявці США № 11/500,918, зміст якої включено в цей опис у всій повноті шляхом цього посилання на неї. За бажанням ділянки додаткового матеріалу можуть бути сформовані шляхом друку декількох послідовних шарів, наприклад, двох або більше послідовних шарів, які центровані або вирівняні вздовж однієї лінії один відносно одного. Крім того, якщо ці шари застосовані для утворення ділянок додаткового матеріалу, то цей матеріал шарів може бути однаковим або різним. Наприклад, один шар може бути з крохмалю, в той час як наступний шар може бути з крохмалю та карбонату кальцію (або навпаки). Варіант візерунка 30 із ділянок додаткового матеріалу, якому на сьогодні віддається перевага, показаний на Фіг. 3. Подібно до варіанта здійснення, показаного на Фіг. 2, ділянки додаткового матеріалу на Фіг. 3 є чотирикутними, точніше, загалом прямокутними. За варіантом, якому віддається перевага, щонайменше дві ділянки, наприклад, 40а, 40b, додаткового матеріалу нане 13 сені у кожній зоні 31а, 31b, 31с, 31d таким чином, що у готовому курильному виробі вони рознесені на певну відстань вздовж обводу. Розмір кожної ділянки 40а, 40b у напрямку вздовж обводу за варіантом, якому віддається перевага, вибраний менше ніж приблизно 50% поперечного розміру основного полотна 24 у розгорнутому стані, а за варіантом, якому віддається найбільша перевага, приблизно 25% поперечного розміру цього основного полотна 24 або довжини обводу тютюнового прутка 22. Розмір у напрямку вздовж обводу кожної ділянки 40а, 40b, доданий до відстані вздовж обводу між ділянками 40а, 40b, за варіантом, якому віддається перевага, становить приблизно 50% розміру основного полотна 24 у напрямку вздовж обводу, або поперечного розміру. Довжина ділянок 40а, 40b у поздовжньому напрямку плюс відстань 33 у поздовжньому напрямку між ділянками 40а, 40b та ділянками 42а, 42b, (тобто довжина поздовжнього кроку) за варіантом, якому віддається перевага, вибрана так, що три або чотири зони 31а, 31b, 31с, 31d розташовані у межах номінальної довжини тютюнового прутка 22 курильного виробу таким чином, що ділянки додаткового матеріалу сусідніх зон рознесені у поздовжньому напрямку на певну відстань одна від одної. За варіантом, якому віддається перевага, розмір у поздовжньому напрямку, або "ширина" ділянок, наприклад, 40а, 40b (тобто ширина ділянки або ширина зони, визначені вище), становить від приблизно 8 мм до приблизно 10 мм. Зсув х у напрямку вздовж обводу, між (і) ділянками 42а, 42b зони 31b та (іі) ділянками 40а, 40b зони 31а за варіантом, якому віддається перевага, становить від приблизно 10% до приблизно 35% загального розміру у поперечному напрямку основного полотна 24 у розгорнутому стані. За варіантом, якому віддається більша перевага, зсув х у напрямку вздовж обводу становить від приблизно 12% до приблизно 35% загального розміру у поперечному напрямку розгорнутого основного полотна 24. За варіантом, якому віддається найбільша перевага, зсув х у напрямку вздовж обводу становить приблизно половину розміру у напрямку вздовж обводу, або у поперечному напрямку, додаткової ділянки 40а, 40b. Ділянки додаткового матеріалу в інших зонах 31с, 31d так само мають додатковий зсув у напрямку вздовж обводу на таку саму величину х одна відносно одної. Слід зазначити, що, наприклад, у зоні 31d одна з ділянок 46а, 46с додаткового матеріалу поділена між двома розташованими на краях частинами основного полотна 24, якщо основне полотно перебуває у розгорнутому стані. Візерунок у зонах 31a-31d за варіантом, якому віддається перевага, повторюється по довжині основного полотна 24. Зрозуміло, що якщо зсув х у напрямку вздовж обводу є меншим за 12,5% ширини основного полотна у поперечному напрямку, то більше ніж чотири зони складають довжину повного циклу або періоду для візерунка 30. И навпаки, якщо зсув х у напрямку вздовж обводу є більшим за 12,5%, то менше ніж чотири зони визначають довжину повного циклу для візерунка 30 (як у випадку візерунка, показаного на Фіг. 2). 96044 14 У ще одному варіанті виконання візерунка 30 (показаному на Фіг. 4) застосовані чотирикутні ділянки 60а, 60b додаткового матеріалу, а саме ділянки у формі загалом паралелограма. Зважаючи на те, що ділянки 60а, 62а розташовані один відносно одного так, щоб утворювати загалом спіральну лінію, якщо обгортковий папір буде згорнутий з утворенням тютюнового прутка 22, за бажанням може бути вибрана їх конфігурація у формі паралелограма 60, 62, 64, 66. Наприклад, може бути застосована форма у вигляді дзеркального зображення (віддзеркалена відносно поздовжнього напрямку), навіть якщо загальний вигляд спіральної лінії може бути втрачений. Більш того, нахил ділянок у формі паралелограма може бути змінений так, як це може видатися бажаним. Однак в цілому розміри у напрямку вздовж обводу, відстань або зсув у напрямку вздовж обводу, поздовжні розміри, відстань або зсув у поздовжньому напрямку ділянок 60, 62, 64, 66 та зон 31a-31d у цьому варіанті здійснення можуть бути вибрані так, як це описано в інших варіантах здійснення цього винаходу. У іншому варіанті виконання візерунка 30 (показаному на Фіг. 5) застосовані чотирикутні ділянки 70, 72, 74, 76 додаткового матеріалу, а саме загалом трапецієподібні ділянки. У цьому випадку загалом трапецієподібні ділянки 70а, 72а також можуть бути розташовані одна відносно одної так, щоб утворювати загалом спіральну лінію, якщо краї обгорткового паперу будуть з'єднані з утворенням тютюнового прутка 22. Крім того, фактична форма трапецієподібних ділянок 70, 72, 74, 76 може бути вибрана за бажанням. Наприклад, нахил трапецієподібних ділянок та пропорції трапецієподібних ділянок можуть бути змінені таким чином, як це може видатися бажаним. Однак в цілому розміри у напрямку вздовж обводу, відстань або зсув у напрямку вздовж обводу, поздовжні розміри, відстань або зсув у поздовжньому напрямку ділянок 70, 72, 74, 76 та зон 31a-31d у цьому варіанті здійснення можуть бути вибрані так, як це описано в інших варіантах здійснення цього винаходу. За варіантом, якому віддається перевага, передній край 7 є довшим із двох паралельних країв ділянок 70. У іншому варіанті здійснення візерунка 30 (показаному на Фіг. 6) застосовані загалом трикутні ділянки 80, 82, 84, 86 додаткового матеріалу. Згадані загалом трикутні ділянки 80а, 8Ob зони 31а можуть бути виконані та розташовані так, що вони торкаються відповідних загалом трикутних ділянок 82а, 82b наступної сусідньої зони 31b. Якщо бажані характеристики здатності до займання (IP) та самозагасання (SE) того вимагають, то загалом трикутні ділянки 80а, 80b першої зони 31а можуть бути рознесені на певну відстань у поздовжньому напрямку від трикутних ділянок 82а, 82b сусідньої зони 31b. Залежно від потрібних характеристик курильного виробу також передбачено, що загалом трикутні зони можуть бути зорієнтовані таким чином, що жевріюча жарина курильного виробу спершу досягає вершини згаданої трикутної ділянки з поступовим збільшенням розміру загалом трикутних ділянок у поперечному напрямку (тобто 15 справа наліво на Фіг. 6), або таким чином, що жевріюча жарина жевріючого курильного виробу спершу досягає основи згаданих трикутних ділянок із раптовим збільшенням розміру ділянок нижчої проникності (тобто зліва направо на Фіг. 6). Відстань у напрямку вздовж обводу трикутних ділянок 80, 82, 84, 86 та розмір цих трикутних ділянок можуть бути визначені у відповідності з наведеними у будь-якій частині цього опису діапазонами, яким віддається перевага. Додатково трикутні ділянки можуть бути рівнобедреними трикутниками, як це показано, або рівносторонніми трикутниками, або прямокутними трикутниками, або мати будь-яку іншу бажану трикутну форму, яка може бути необхідною. Однак в цілому розміри у напрямку вздовж обводу, відстань або зсув у напрямку вздовж обводу, поздовжні розміри, відстань або зсув у поздовжньому напрямку ділянок 80, 82, 84, 86 та зон 31a-31d у цьому варіанті здійснення цього винаходу можуть бути вибрані таким чином, як це описано в інших варіантах здійснення цього винаходу. За варіантом, якому віддається перевага, трикутна форма ділянок 80 зорієнтована таким чином, що утворюється передній край 7 (найближча до жарини, що наближається). Три різні положення курильного виробу 20, що прилягає до поверхні певної речі 98, є ілюстративними для взаємодії, яка відбувається між ділянками додаткового матеріалу з низькою проникністю та поверхнею згаданої речі 98. Одне з положень (показане на Фіг. 7) показує вид збоку курильного виробу 20 за цим винаходом. Повертання курильного виробу на кут 45° навколо його поздовжньої осі (за годинниковою стрілкою, якщо дивитися з лівого кінця на Фіг. 7) призводить до піднімання, подібного показаному на Фіг. 8. Подібним чином подальше повертання курильного виробу 20 ще на кут 45° (також за годинниковою стрілкою, якщо дивитися з лівого кінця на Фіг. 7) призводить до піднімання до положення, показаного на Фіг. 9. На кожній з Фіг. 7-9 показано, що щонайменше одна пара ділянок додаткового матеріалу розташована на бічних поверхнях курильного виробу у певному місці вздовж тютюнового прутка 22, наприклад, ділянки 92, 92', показані на Фіг. 7, ділянки 94, 94', показані на Фіг. 8, та ділянки 96, 96' показані на Фіг. 9. У тих місцях, в яких ділянки додаткового матеріалу розташовані загалом на бічних поверхнях курильного виробу 20 (Фіг. 12), ділянки 92, 92' розташовані загалом вертикально, або загалом перпендикулярно поверхні згаданої речі 98. Така орієнтація ділянок 92, 92' найкраще показана на Фіг. 12, де розташовані на протилежних боках курильного виробу ділянки 92, 92' знаходяться на відповідних протилежних бічних поверхнях курильного виробу 20 у поперечному перерізі загалом симетрично відносно діаметра тютюнового прутка 22, причому цей діаметр розташований загалом паралельно поверхні згаданої речі 98. Орієнтація згаданих ділянок додаткового матеріалу у інших місцях по довжині курильного, виробу 20 показана на Фіг. 10 та Фіг. 11. На Фіг. 10 ділянки 90, 90' додаткового матеріалу розташовані таким чином, що одна з ділянок 90 торкається поверхні згаданої речі 98. Ділянки 94, 94' курильного 96044 16 виробу 20 на Фіг. 7 також розташовані так, як показано на Фіг. 10, якщо дивитися у напрямку з правого кінця на Фіг. 7. На Фіг. 11 одна ділянка 96' торкається поверхні згаданої речі 98, а інша розташована на іншому боці ділянка 96 розташована зверху курильного виробу 20. З Фіг. 7-9 зрозуміло, що незалежно від кутового положення курильного виробу 20, який має описаний візерунок розташування ділянок додаткового матеріалу, щонайменше одна пара розташованих на різних боках курильного виробу ділянок додаткового матеріалу знаходиться у положенні, показаному на Фіг. 10, або Фіг. 12, або під певним кутом між цими положеннями. Це положення було назване вище призначеною для загасання зоною 101. Якщо курильний виріб 20 перебуває в умовах вільного горіння (як показано на Фіг. 14), ділянки 92, 92' перекривають потік повітря до жевріючої жарини тютюнового прутка 22 завдяки їх зменшеній проникності. На відміну від них, нижня частина 104 обгорткового паперу уможливлює вільний вхід повітря збоку тютюнового прутка 22, що підтримує горіння жарини. Ситуація значно відрізняється, якщо курильний виріб 20 покласти на поверхню певної речі 98 (як показано на Фіг. 13). У цьому випадку поверхня згаданої речі 98 блокує потік повітря вгору до нижньої частини 90 тютюнового прутка 22. Ділянки 92, 92' та поверхня згаданої речі 98 спільно визначають значно менші поверхні 100, 102, через які повітря може проходити крізь основне полотно. Точніше, вертикальна поверхня 100 між нижнім краєм ділянки 92 та поверхнею згаданої речі 98, а також вертикальна поверхня 102 між нижнім краєм ділянки 92' та поверхнею згаданої речі 98 показує суттєве зменшення поверхні, через яку повітря може проходити до жевріючої жарини тютюнового прутка 22. В результаті нестачі кисню у згаданому повітрі жевріюча жарина самозагасає, коли лінія горіння досягає розташованих на протилежних боках тютюнового прутка ділянок додаткового матеріалу, що знаходяться у положенні, показаному на Фіг. 13. Стан суттєво зменшеної поверхні для проходження повітря, що підтримує горіння жарини, також зберігається для різних кутових положень тютюнового прутка 22 між положенням, показаним на Фіг. 10, та положенням показаним на Фіг. 12, у яких ділянки додаткового матеріалу не контактують із поверхнею згаданої речі 98. На Фіг. 12 показане положення найбільшого зменшення поверхні, через яку може проходити потік повітря. Подібним чином, якщо курильний виріб покласти на поверхню певної речі 98 у положенні, у якому будь-яка з інших пар ділянок додаткового матеріалу загалом займає положення, показане на Фіг. 13, самозагасання певно буде також відбуватися на таких самих інших парах ділянок. Однак якщо курильний виріб покладений на поверхню згаданої речі 98 таким чином, що одна з додаткових ділянок має контакт із поверхнею згаданої речі 98 загалом так, як показано на Фіг. 11, то ділянки додаткового матеріалу можуть достатньо обмежити площу поверхні, через яку повітря може проходити до основного полотна, й у цьому випадку ступінь взаємодії між поверхнею згаданої речі 98 та ділянками додаткового матеріалу у цій 17 зоні зменшений у порівнянні з тим, який має місце у зоні(-ах) 101 загасання. У попередньому прикладі зменшення величини здатності до займання, зменшення величини самозагасання та поліпшення якості вільного горіння курильного виробу 20, що має обгортковий папір з матеріалом, нанесеним на нього згідно з візерунком 30, розглянуто у ситуації, якщо курильний виріб довільно покладений на поверхню певної речі 98 у одне з трьох конкретних положень, що відрізняються одне від одного (мають зсув) на 45°. Природно, що для стислості опис продовжується у той самий спосіб. Очевидно, що матеріал, нанесений згідно з візерунком за цим винаходом, може забезпечувати загасання курильного виробу незалежно від того, яка частина бічної поверхні прилягає до поверхні певної речі 98, та без необхідності нанесення плівкотвірної сполуки на папір у такій кількості, яка викликає втрати потрібної якості вільного горіння курильного виробу. Це може бути зрозуміло, якщо усвідомити, що розташовані з протилежних боків виробу ділянки плівкотвірної сполуки не мають знаходитися у місцях, розташованих на відстані точно 90° від тієї частини бічної поверхні, яка перебуває у контакті з поверхнею згаданої речі 98. Ці ділянки можуть бути розташовані у місцях, ближчих або дальших від тієї частини бічної поверхні, яка перебуває у контакті з поверхнею згаданої речі 98, наприклад, на відстані від приблизно 60° до 120° від тієї частини бічної поверхні, яка перебуває у контакті з поверхнею згаданої речі 98. Крім того, для конкретно вибраного візерунка здатність до загасання курильного виробу може залежати більше від мінімального простягання по довжині додаткового матеріалу (наприклад, плівкотвірної сполуки), а не питомої ваги плівкотвірної сполуки на одиницю поверхні у поздовжніх ділянках речовини. Довжина прямокутної ділянки, наприклад, може становити не менше ніж приблизно 5,5 мм для конкретної застосованої конструкції, основного полотна та плівкотвірної сполуки. Кількість застосованої плівкотвірної сполуки може бути збільшена для поліпшення здатності до займання, звичайно без втрат якості вільного горіння, а за бажанням на папір може бути нанесений певний прискорювач горіння, щоб уможливити навіть вищі рівні кількості нанесення додаткового матеріалу. За варіантом, якому віддається перевага, ділянки додаткового матеріалу зменшують проникність обгорткового паперу до діапазону від приблизно 0 одиниць Coresta до приблизно 10 одиниць Coresta. Раніше вважали, що співвідношення проникностей основного полотна та ділянок додаткового матеріалу 3:1 є недостатнім для загасання курильного виробу, оскільки відбувається недостатнє зменшення проникності паперу у цьому місці. Однак це співвідношення проникностей на частині поверхні навколо курильного виробу може виявитися достатнім для загасання курильного виробу, якщо додатковий матеріал розташований на бічних поверхнях курильного виробу, які не перебувають у контакті з поверхнею згаданої речі 98, та за наявності поверхні певної речі 98 під ним. 96044 18 Відповідно показано, що розташування вздовж спіральної лінії розташованих з протилежних боків виробу ділянок додаткового матеріалу утворює ситуацію, коли незалежно від того, яка частина бічної поверхні обгорткового паперу торкається поверхні згаданої речі 98, завжди є щонайменше одне місце по довжині, де плівкотвірна сполука знаходиться на тих частинах бічної поверхні, які не перебувають у контакті з поверхнею згаданої речі 98 та мають достатню кількість додаткового матеріалу та геометрію для того, щоб ці ділянки могли взаємодіяти з поверхнею згаданої речі 98 для самозагасання курильного виробу, коли лінія горіння у поздовжньому напрямку досягає цього місця. Це призводить до поліпшення здатності до займання курильного виробу та уможливлює створення курильного виробу, який має значення здатності до займання не більше ніж 25%. Незважаючи на це, за відсутності поверхні певної речі 98 цей курильний виріб не загасає, а зберігає стан вільного горіння, такий як тоді, коли курильний виріб тримає курець. Це має наслідком поліпшення здатності до самозагасання курильного виробу та уможливлює створення курильного виробу, який має значення здатності до самозагасання не більше ніж 50%, причому це значення здатності до самозагасання може бути середнім значенням здатності до самозагасання. Значення здатності до самозагасання при 0° можуть бути значно меншими, ніж середнє значення здатності до самозагасання (SE) та можуть становити менше ніж 25%. У варіантах здійснення, описаних вище, курильний виріб має загалом круглий поперечний переріз. Тому будь-яка бічна частина курильного виробу може прилягати до поверхні згаданої речі 98. Однак описаний візерунок може бути таким, що можуть бути реалізовані характеристики горіння, описані вище (значення здатності до займання не більше ніж 25% та значення здатності до самозагасання (SE) не більше ніж 50%), як показано на Фіг. 13 та Фіг. 14, незалежно від того, яка частина бічної поверхні курильного виробу довільно прилягає до поверхні згаданої речі 98. За варіантом, якому віддається перевага, цей візерунок вибраний так, що якщо основне полотно обгорнуте навколо тютюнового прутка 22, ділянки плівкотвірної сполуки розташовані з протилежних боків та не перебувають у контакті з поверхнею згаданої речі 98 у одному або більше місць вздовж тютюнового прутка 22. За варіантом, якому віддається перевага, більш ніж одне місце по довжині з плівкотвірною сполукою розташовані з боків, щоб врахувати ситуації, у яких курильний виріб поклали на поверхню певної речі 98 вже після того, як лінія горіння пройшла через ту частину курильного виробу, у якій мало відбуватися загасання курильного виробу, або таким чином, що бічні ділянки додаткового матеріалу завжди розташовані відносно близько до лінії горіння, якщо курильний виріб покласти на поверхню згаданої речі 98. Якщо бажано, ділянки додаткового матеріалу можуть також мати інші геометричні форми, що відрізняються від чотирикутної, включаючи, наприклад, овали, інші багатокутники або їм подібні. Крім того, кут нахилу спіральної лінії , описа 19 ний вище, може бути збільшений, зі збереженням в той самий час розмірів ділянок такими самими, як у показаних варіантах здійснення цього винаходу. Ця зміна може спричинити розташування ділянок за візерунком, згідно з яким вони перекриваються (або принаймні ділянки можуть бути розташовані у безпосередній близькості одна від одної). Альтернативно ступінчастий спіральний візерунок може бути утворений шляхом збільшення поперечного розміру ділянок, або плям, в той час як кут нахилу спіральної лінії є таким самим, як на Фіг. 2, та/або ділянка таких самих розмірів, як ділянки, показані на Фіг. 2, може бути розташована між всіма плямами та вздовж ліній 34, 36, 36' (таким чином, щоб були утворені 12 плям замість 6 плям вздовж лінії 34). Якщо ж термін "приблизно" або термін "близько" вжиті у цьому описі із певним значенням циф 96044 20 рової величини, то слід розуміти, що у діапазон значень включено не тільки це значення цифрової величини, але також і значення у межах допуску або діапазону ±5% від точного значення цифрової величини, стосовно якої був вжитий відповідний термін "приблизно" або термін "близько". Отже, фахівцям у цій галузі буде очевидно, що у цьому документі описаний новий, корисний та неочевидний курильний виріб. Також фахівцям у цій галузі буде очевидно, що для різних аспектів курильного виробу, який був описаний у вищенаведеному докладному описі, існують численні вдосконалення, модифікації, заміни та еквіваленти. Відповідно прямо вважається, що усі такі вдосконалення, модифікації, заміни та еквіваленти, які охоплюються змістом та обсягом винаходу, визначеними наведеною формулою винаходу, мають бути включені у обсяг цього винаходу. 21 96044 22 23 96044 24 25 96044 26 27 Комп’ютерна верстка Д. Шеверун 96044 Підписне 28 Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП ―Український інститут промислової власності‖, вул. Глазунова, 1, м. Київ – 42, 01601
