Перехідний пристрій та система рознімного з’єднування

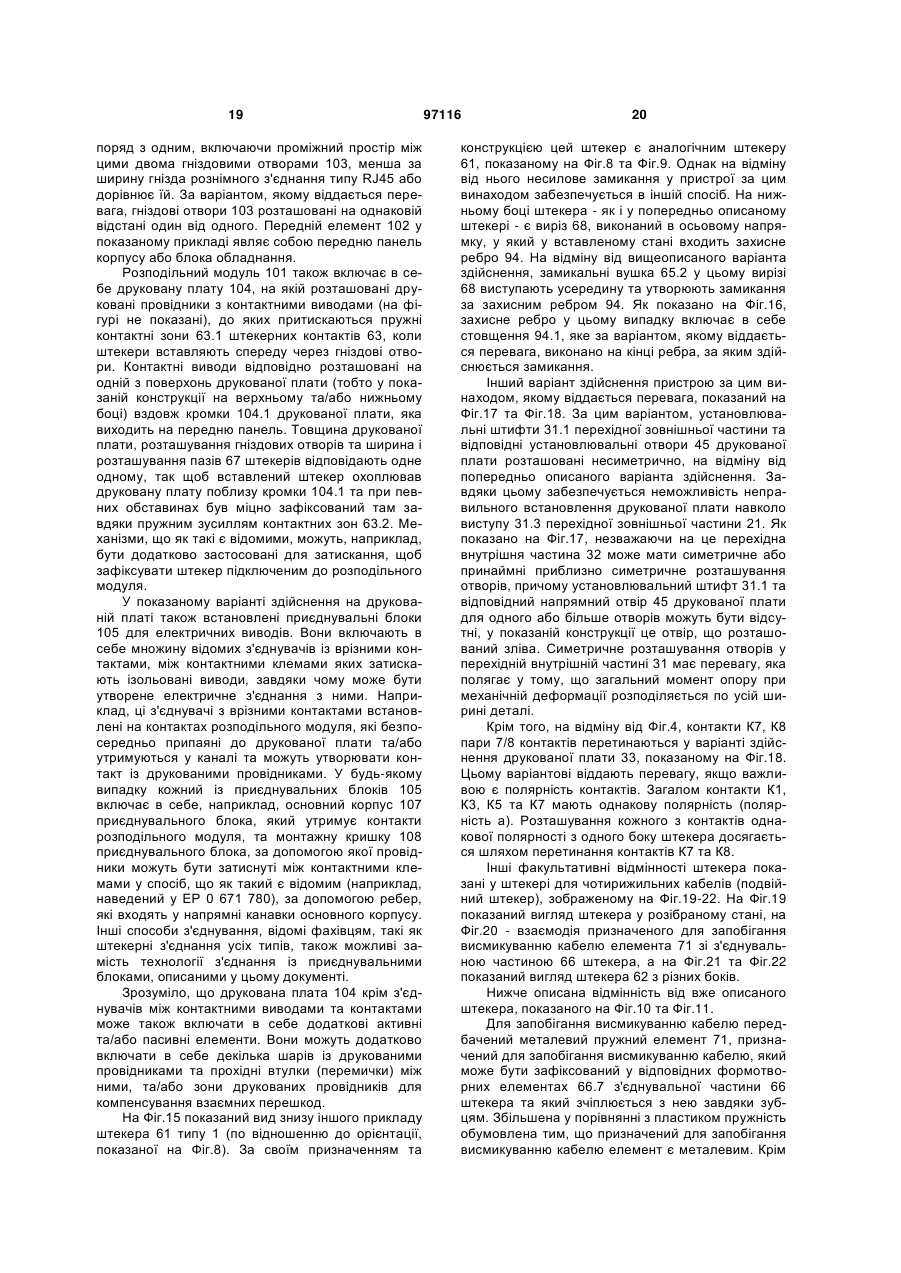

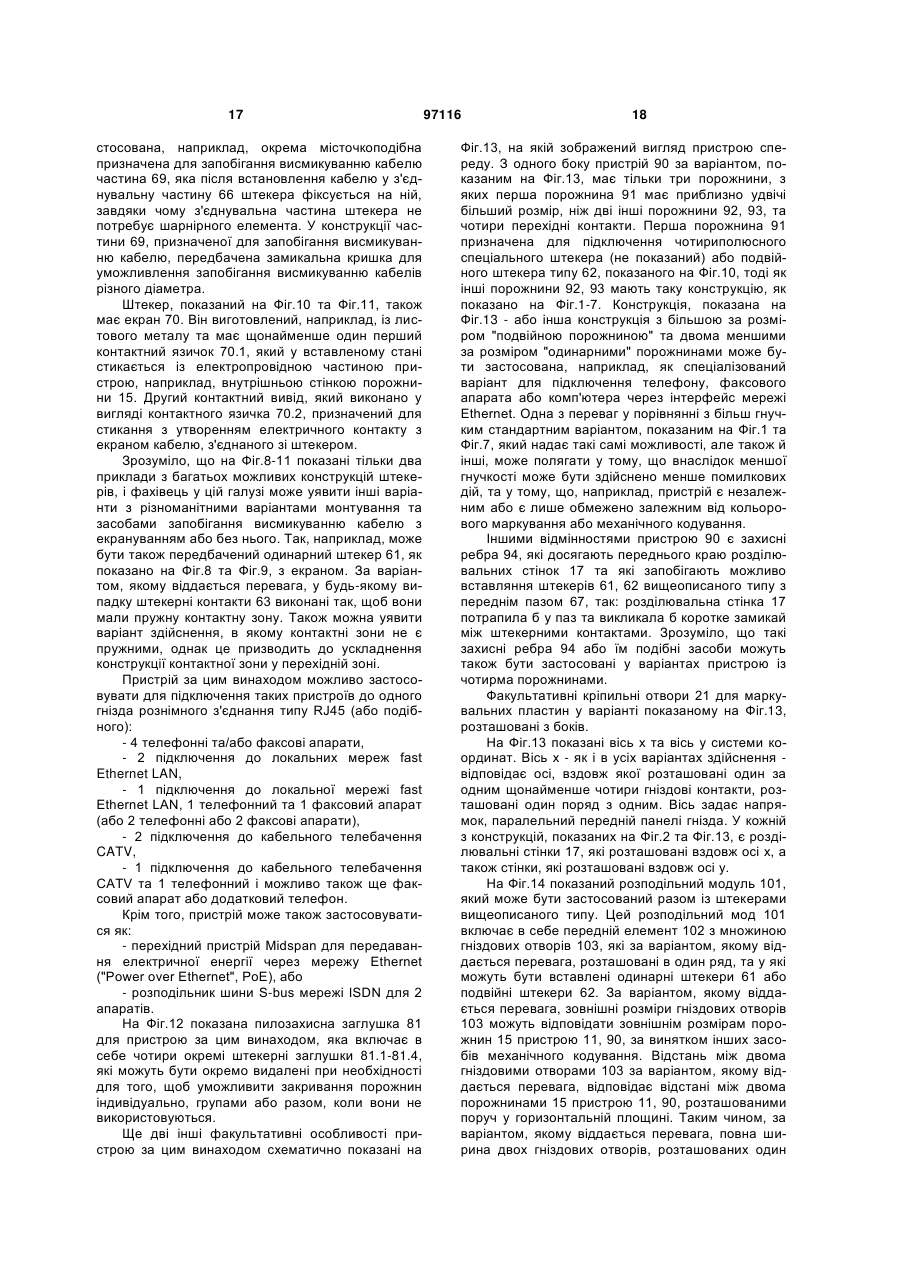

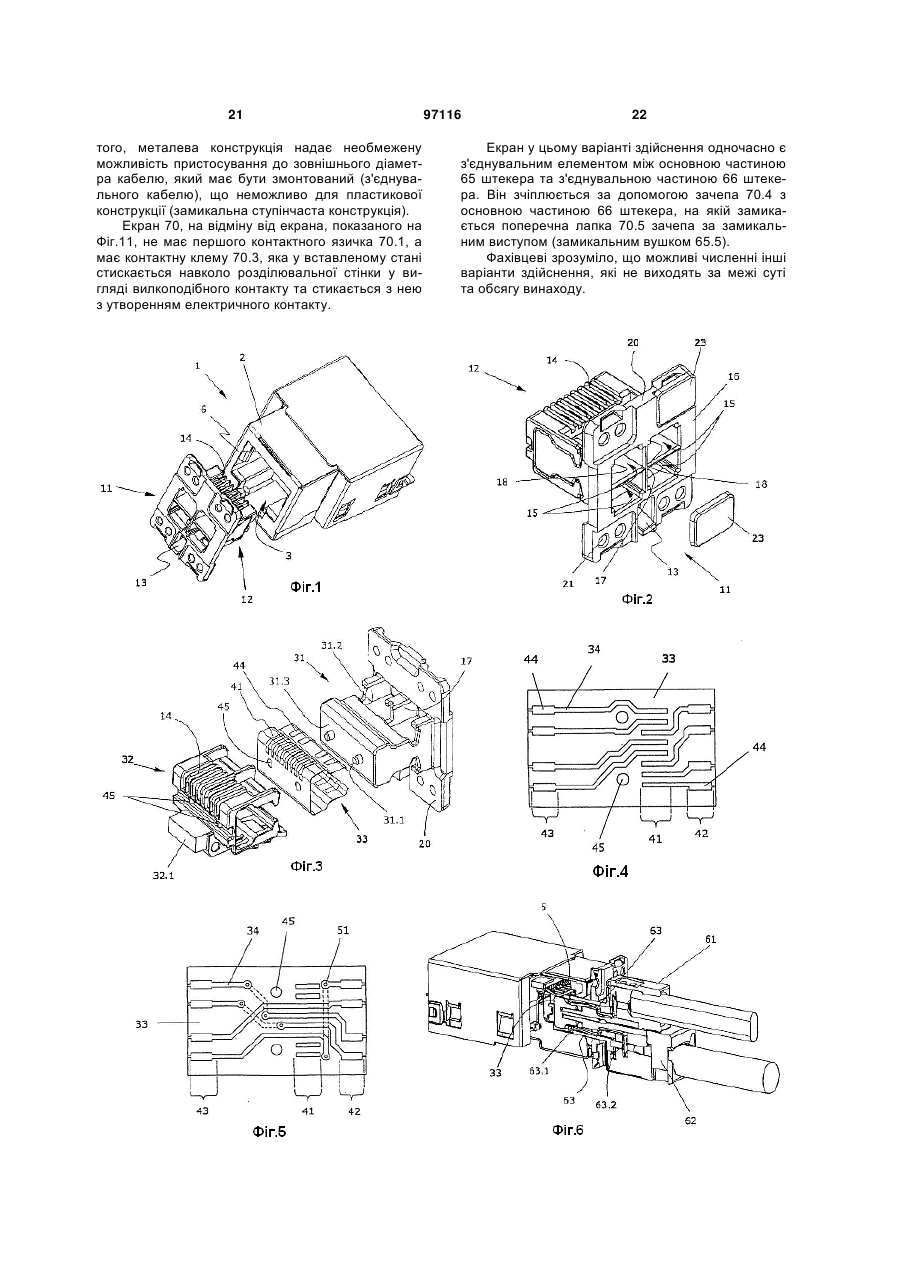

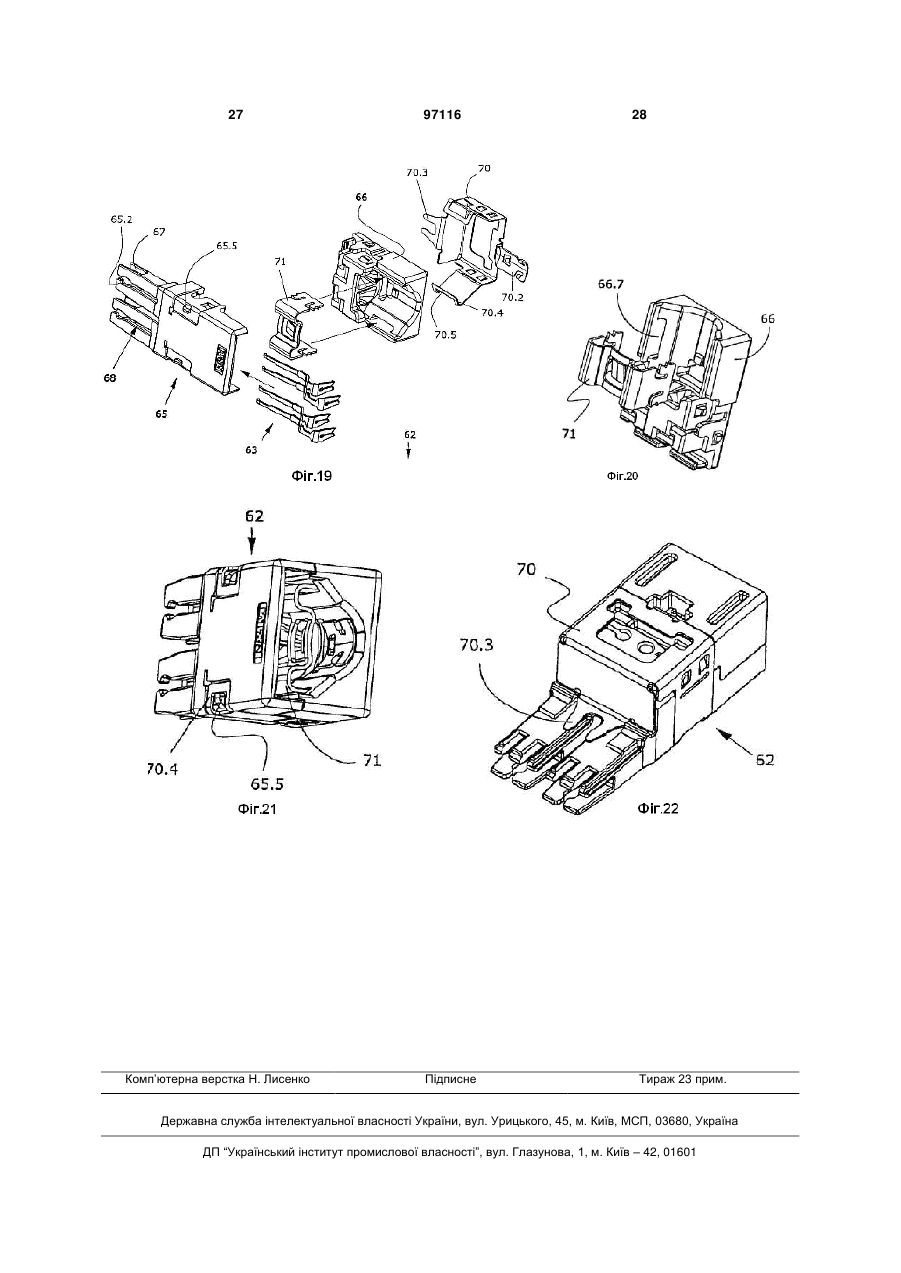

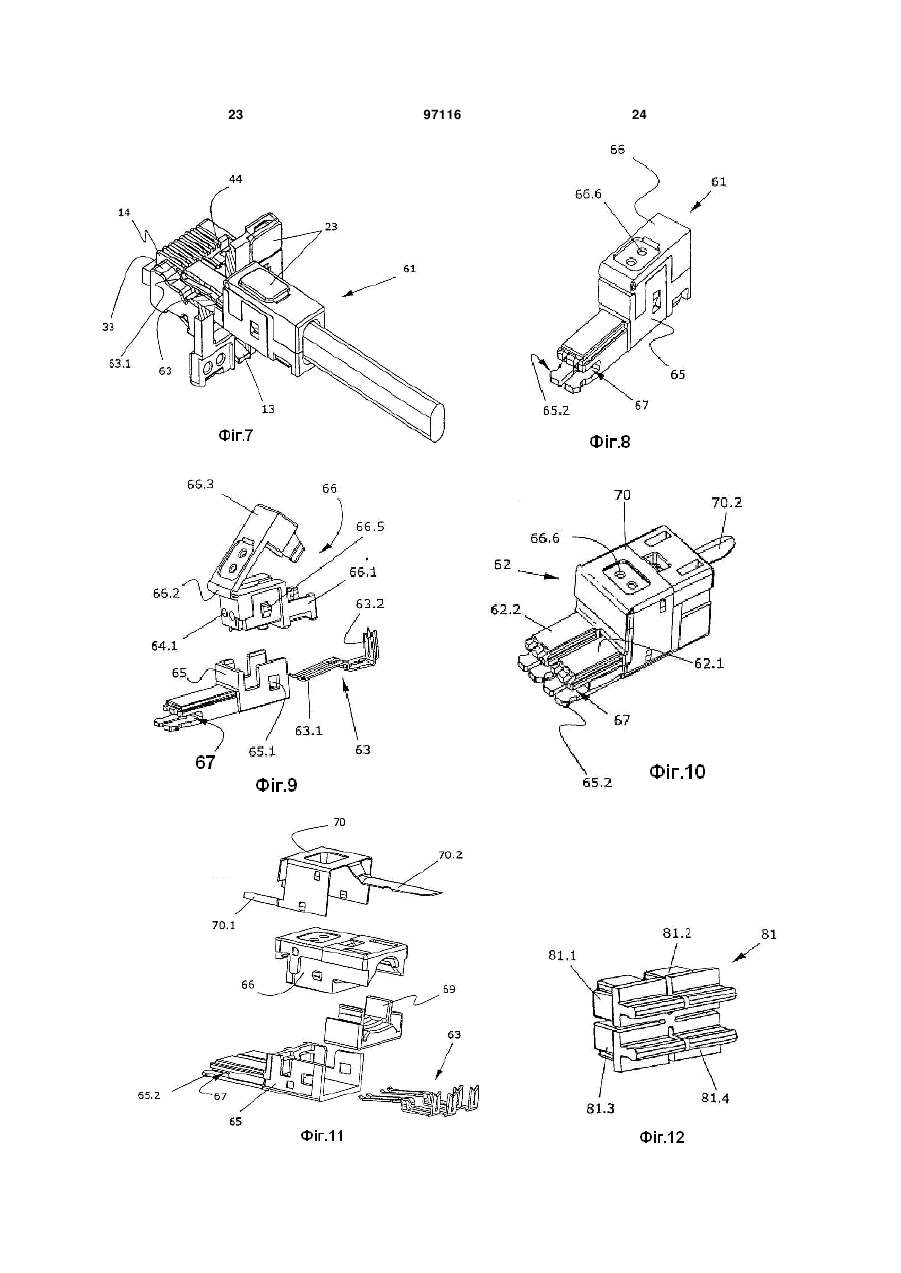

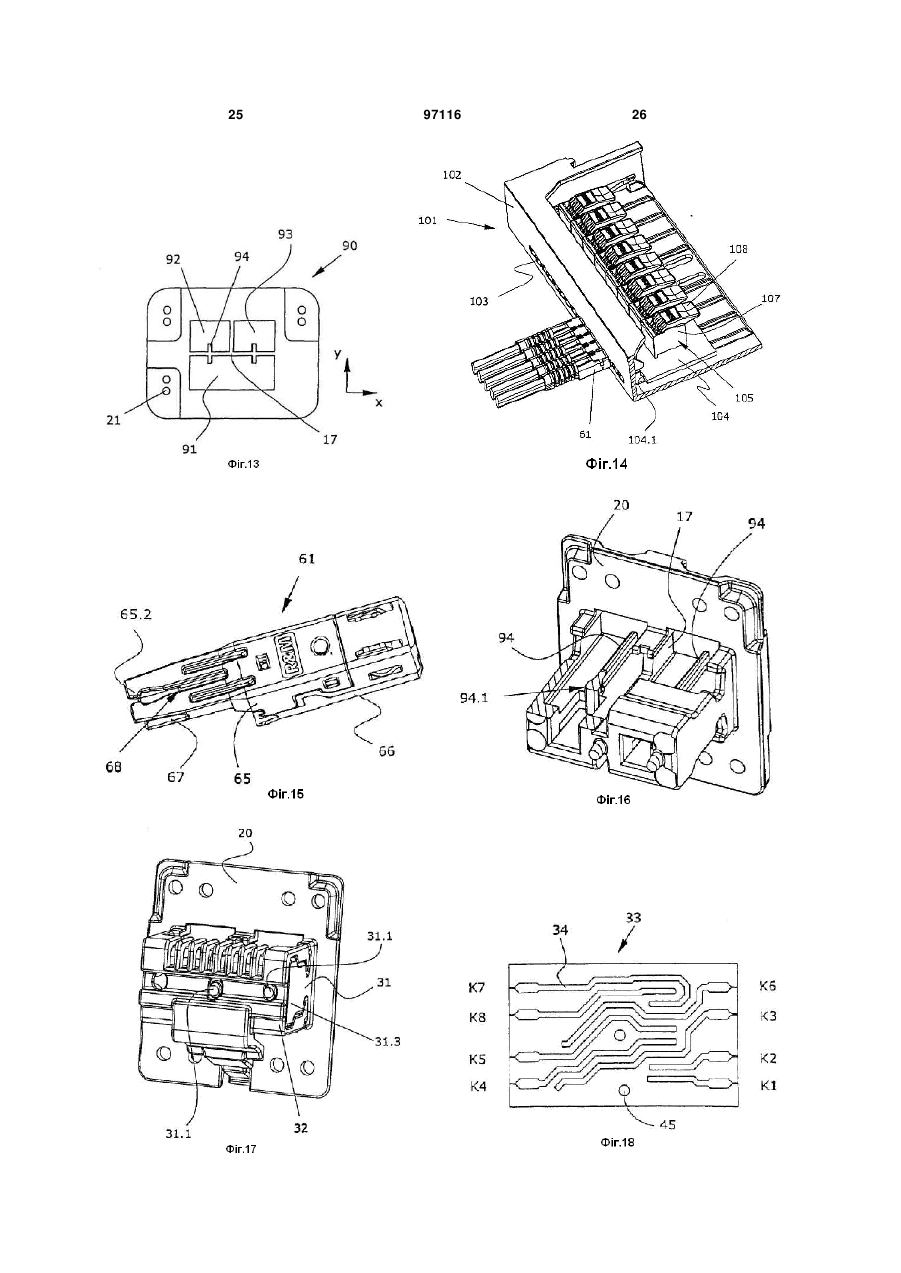

1. Пристрій (11) для підключення множини штекерів (61, 62) до стандартного гнізда рознімного з'єднання (1) для передавання сигналів із гніздовим отвором (3) та з множиною гніздових контактів (5), неізольовані частини яких розташовані усередині гніздового отвору, з яких щонайменше чотири гніздові контакти, розташовані один поряд із одним, визначають перший напрямок, який включає в себе: штекерну частину (12), яка може вставлятися у гніздо рознімного з'єднання (1); множину перехідних контактів, які після вставляння штекерної частини (12) перебувають у електропровідному з'єднанні з гніздовими контактами (5) гнізда рознімного з'єднання (1); множину порожнин (15; 91, 92, 93), в які можуть вставлятися штекери (61, 62); причому щонайменше два зі згаданих перехідних контактів можуть електропровідно контактувати зі штекерними контактами (63) штекера, що вставляється в будь-яку з порожнин; причому порожнини мають таку конструкцію та розміри, що принаймні частина штекера, вставленого у порожнину, виступає у гніздовий отвір (3); 2 (19) 1 3 97116 4 ми контактами, що відповідають порожнинам, які розташовані не поряд одна з одною відносно згаданого першого напрямку. 11. Пристрій за будь-яким із попередніх пунктів, який відрізняється тим, що включає в себе перехідну зовнішню частину (31) з порожнинами (15; 91, 92, 93) та з виступом (31.3), який виступає у гніздо, гнучку друковану плату (33), яка частково оточує виступ та на якій друковані провідники реалізують згадані перехідні контакти, та перехідну внутрішню частину (32), яка принаймні частково оточує гнучку друковану плату та фіксує її. 12. Пристрій за будь-яким із попередніх пунктів, який відрізняється тим, що утворюється електропровідне з'єднання між екраном гнізда рознімного з'єднання та екраном (70) штекера. 13. Пристрій за одним із п. 11 та п. 12, який відрізняється тим, що поверхня перехідної зовнішньої частини (31) є електропровідною у принаймні певних зонах. 14. Система рознімного з'єднування, яка включає в себе пристрій за будь-яким із попередніх пунктів, а також щонайменше один штекер (61, 62) із щонайменше однією штекерною частиною, виконаною з можливістю вставляння в одну з порожнин, та із щонайменше двома штекерними контактами (63), які у вставленому положенні штекера входять в контакт із контактними виводами (44) перехідних контактів. 15. Система рознімного з'єднування за п. 14, яка відрізняється тим, що штекерні контакти (63) мають пружну секцію (63.1), яка у вставленому положенні штекера притиснута до одного з перехідних контактів. 16. Система рознімного з'єднування за п. 14 або п. 15, яка відрізняється тим, що в частині штекера, виконаній з можливістю вставляння у одну з поро жнин, утворений відкритий у напрямку порожнини паз (67), та у цьому пазу розташована неізольована секція (63.1) штекерних контактів (63). 17. Пристрій (11) для підключення множини штекерів (61, 62) до стандартного гнізда рознімного з'єднання (1) для передавання сигналів із гніздовим отвором (3) та з множиною гніздових контактів (5), неізольовані частини яких розташовані усередині гніздового отвору, який включає в себе: штекерну частину (12), яка може вставлятися у гніздо рознімного з'єднання (1); множину перехідних контактів, які після вставляння штекерної частини (12) перебувають у електропровідному з'єднанні з гніздовими контактами (5) гнізда рознімного з'єднання (1); множину порожнин (15; 91, 92, 93), в які можуть вставлятися штекери (61, 62); причому щонайменше два перехідні контакти можуть утворювати електричний контакт зі штекерними контактами (63) штекера, що вставляється в будь-яку з порожнин; причому, коли пристрій вставлений у гніздо (1) рознімного з'єднання та щонайменше один штекер (61, 62) вставлений в щонайменше одну з порожнин (15; 91, 92, 93), то згадані гніздові контакти (5) та згадані штекерні контакти (63) притиснуті безпосередньо до згаданих перехідних контактів; причому перехідні контакти не мають пружних частин. 18. Пристрій за п. 17, який відрізняється тим, що порожнини мають таку конструкцію та розміри, що принаймні частина штекера, вставленого у порожнину, виступає у гніздовий отвір (3). 19. Пристрій за п. 17 або п. 18, який відрізняється тим, що перехідні контакти утворені друкованими провідниками (34) гнучкої друкованої плати (33). Винахід має відношення до пристрою для підключення множини штекерів до стандартного гнізда, а також до з'єднувальної системи та розподільного модуля рознімного з'єднування. Для з'єднань, призначених для передавання сигналів у кабельних мережах будівель, в усьому світі застосовуються стандартні рознімні з'єднання, такі, як, наприклад, широкорозповсюджене рознімне з'єднання типу RJ45 (виготовлене за Міжнародним стандартом ІЕС 60603-7), а також рознімні з'єднання, виготовлені за групою стандартів ІЕС 60603-7-х, наприклад, за стандартом ІЕС 60603-7-7, або за стандартом ІЕС 61076-3-110, та інші системи, які, наприклад, сумісні із цими рознімними з'єднаннями. Спільною властивістю цих рознімних з'єднань є те, що усі вони мають щонайменше вісім контактів. Відповідно, широко розповсюдженим є застосування одного кабелю з чотирьох витих пар провідників на точку з'єднання. Крім того, існують типи рознімних з'єднань, виконаних на базі вищезгаданих рознімних з'єднань, таких як системи RJ11 та RJ12, із щонайменше чотирма контактами та двома витими парами про відників. Часто задачі, які використовують кабельні мережі будівель, не потребують усіх двох або усіх чотирьох пар. Тому у цих випадках є можливість надати незадіяні кабельні пари для виконання інших задач. Таке спільне застосування кабелю часто називають розділенням або розгалуженням кабелю. Часто гнізда рознімного з'єднання типу RJ45 (або гнізда рознімного з'єднання подібного типу) вже встановлені у будинку. Виходячи з цього, існує потреба у пристрої (перехідному пристрої, розгалужувачі), який з одного боку може бути вставлений у вже існуюче гніздо рознімного з'єднання, а з іншого боку у нього можуть бути вставлені декілька штекерів для виконання різноманітних функцій. Однак відомі розгалужувачі цього типу мають недолік, який полягає у тому, що вони потребують досить великого простору перед гніздом та навколо нього, так що сусідні гнізда стає неможливо використовувати. Крім того, їхня конструкція є такою, що розгалужувач виступає з гнізда назовні, внаслідок чого він є вразливим до механічного впливу та пошкодження. Крім того, розгалужувачі 5 відносно великих розмірів залежно від обставин можуть негативно впливати на якість передавання, а за певних обставин вимагають істотних компенсаторних заходів. Розгалужувальна система, яка усуває ці недоліки, відома з ЕР 1 128 494. Ця система використовує перехідний пристрій, який може бути вставлений у гніздо типу RJ45 та у який можуть бути вставлені до 4 штекерів-розгалужувачів один поряд з одним. Однак у цьому випадку недолік полягає у тому, що штекери-розгалужувачі мають бути дуже вузькими, і тому є складними у користуванні. Крім того, перехресні з'єднання пари 3/6 вимагають складного та дорогого процесу приєднання цієї пари до контактів. Виходячи з цього, метою даною винаходу є створення пристрою для підключення множини штекерів до стандартного гнізда рознімного з'єднання, призначеного для передавання сигналів, який усуває вищезгадані недоліки відомих технічних рішень. Ця мета досягається шляхом створення пристрою, визначеного формулою винаходу. Пристрій за цим винаходом з одного боку (бік гнізда) має штекерну частину, яка може бути вставлена у стандартне гніздо рознімного з'єднання. З іншого боку (бік штекера) розташована множина порожнин, у кожну з яких може бути вставлений штекер. Крім того, пристрій включає в себе множину перехідних контактів, які шляхом вставляння частини штекера у гніздо можуть стикатися із гніздовими контактами з утворенням електричного контакту з ними. Щонайменше два перехідні контакти можуть стикатися з утворенням електричного контакту позаду кожної з порожнин за допомогою штекерних контактів вставлених штекерів, наприклад, за допомогою їхніх неізольованих секцій, розташованих позаду порожнини, або за допомогою їхніх секцій, закритих певним елементом усередині порожнини, причому згаданий елемент виконаний з можливістю виштовхування або відхиляння при вставлянні штекера. Порожнини розташовані принаймні частково всередині гніздового отвору, тобто вставлені штекери входять у гніздовий отвір так, щоб принаймні частина штекера була розташована усередині гніздового отвору. Крім того, у запропонованій конструкції щонайменше дві порожнини розташовані одна над одною відносно гніздових контактів. Це означає, що якщо перший напрямок розширення (далі названий "першим напрямком" або "напрямком х") визначений розташуванням щонайменше чотирьох гніздових контактів, розташованих один поряд з одним, то щонайменше дві порожнини розташовані одна поряд з одною (вони розташовані "одна над одною") відносно другого, або перпендикулярного, напрямку розширення (напрямок у), який відрізняється від першого напрямку, та вони рознесені на певну відстань одна відносно одної у цьому другому напрямку, наприклад, принаймні на висоту порожнини. Напрямок z за цим визначенням відповідає осі вставляння або осі штекера. За варіантом, якому віддається перевага, розділювальна стінка між цими щонайменше двома порожнинами 97116 6 розташована вздовж першого напрямку, тобто паралельно осі х або паралельно площині x-z. Електричне з'єднання між гніздовими контактами та штекерними контактами, утворене за допомогою згаданого пристрою, являє собою вищезгаданий електричний контакт, тобто безпосереднє з'єднання, утворене не через активні або пасивні електронні компоненти (за винятком омічного опору, що відповідає залишковому опору в парі контактів та власному опору контактів). Таким чином, наявні гніздові контакти та штекерні контакти вставлених штекерів стикаються з утворенням електричного контакту за допомогою перехідних контактів, тобто має місце постійне гальванічне з'єднання, у якому, зрозуміло, перехідний пристрій не утворює загалом жодного електричного з'єднання між різними штекерними контактами вставленого штекера. Однак у певних варіантах здійснення можливо утворення перехідним пристроєм електричного з'єднання між штекерними контактами різних штекерів, що більш докладно описано нижче. За варіантом, якому віддається особлива перевага, порожнини розташовані "одна поряд з одною", а також "одна над одною", тобто мають двовимірне розташування, та рознесені на певну відстань одна відносно одної у двох напрямках, по суті перпендикулярних один одному. Наприклад, можуть бути передбачені чотири порожнини, які утворюють подібну до прямокутника конструкцію. Альтернативно до цього можуть бути передбачені тільки дві порожнини, розташовані одна над одною, тобто рознесені на певну відстань у напрямку у. Як інша альтернатива, можуть бути передбачені дві порожнини, розташовані одна поряд з одною, та більша порожнина, розташована над ними або під ними. Такі терміни, як "одна над одною", "одна поряд з одною", "вертикально", "горизонтально", вжиті нижче, завжди стосуються конструкції із щонайменше чотирьох гніздових контактів, розташованих один поряд з одним, тобто терміни "один поряд з одним" та "горизонтально" стосуються розташування в напрямку х згаданих гніздових контактів, а терміни "вертикально" або "один над одним" стосуються напрямку, перпендикулярного до напрямку х, незалежно від орієнтації гнізда. Терміни "бік штекера" означає напрямок з боку штекера вздовж осі вставляння, а "бік гнізда" - відповідно з боку гнізда вздовж осі вставляння. За варіантом, якому віддається перевага, пристрій призначений для стандартних гнізд рознімного з'єднання типу RJ45 та/або 8-полюсних прямокутних гнізд рознімного з'єднання із такими самими зовнішніми розмірами, наприклад, для рознімних з'єднувачів серії ІЕС 60603-7-х, зокрема, ІЕС 60603-7-7, або з'єднувачів за стандартом ІЕС 61076-3-110. За одним із можливих варіантів, пристрій за цим винаходом має перемикальний виступ, який у разі застосування гнізд рознімного з'єднання за стандартами ІЕС 60603-7-7 та ІЕС 61076-3-110 при повному вставлянні пристрою в гніздо приводить у дію перемикач, який паралельно з'єднує певні гніздові контакти. Пристрій за цим винаходом також може бути застосований для 7 інших стандартних гнізд рознімного з'єднання, наприклад, для чотириполюсних гнізд рознімного з'єднання типу RJ11 і RJ12 тощо. Винахід ґрунтується на тому, що множина порожнин, у кожну з яких може бути вставлений штекер, може бути розміщена у гнізді типу RJ45 або гнізді за іншим стандартом для чотириполюсних або восьмиполюсних прямокутних штекерів, які загалом мають такі самі зовнішні розміри, що й гніздо типу RJ45, і на тому, що конструкція порожнин передбачає їх розташування одна над одною, незважаючи на лінійне розташування контактів у гнізді типу RJ45. Виходячи з цього, створений пристрій, який, незважаючи на дуже обмежений наявний простір, уможливлює прокладання контактів у різних площинах усередині RJ45 (або схожого гнізда).Винахід використовує підхід, який відрізняється від лінійної концепції з контактами/штекерами, розташованими один поряд з одним, характерної для з'єднань типу RJ45 та сумісних з'єднань, - така концепція відповідає також конструкції за стандартом ЕР 1 128 494 - тим, що має двовимірне розташування контактів усередині гнізда, яке, наприклад, має розмір лише 12×7мм (внутрішній розмір гнізда, тобто гніздового отвору). Шляхом застосування цієї процедури можливо також вирішити проблему перехресних з'єднань пар контактів 4/5 та 3/6 у гніздах типу RJ45 шляхом спрямування однієї із цих пар контактів "догори", а іншої пари "донизу". Отже, за цим винаходом порожнини мають таку конструкцію та розміри, що принаймні частина штекера, вставленого у порожнину, виступає у гніздовий отвір. Це є перевагою, оскільки у цьому випадку пристрій може бути виконаний так, щоб бути повністю розташованим у гніздовому отворі, або виступати назовні лише на невелику величину. Відповідно, він менш уразливий до механічного впливу та пошкоджень, а його вимоги до наявності простору невисокі. За одним із варіантів здійснення, пристрій може мати фланець, який розташований навколо гнізда та з торцевого боку спирається на передню панель гнізда. На цьому фланці можуть бути встановлені засоби кольорового маркування, наприклад, виконані у вигляді пластинок. Альтернативно, пристрій може також бути виконаний так, щоб бути практично повністю втопленим у гніздовий отвір. Відокремлені порожнини спрощують користування пристроєм, оскільки завдяки їх наявності відразу зрозуміло, куди потрібно вставляти штекер. За варіантом, якому віддається перевага, розділювальні стінки між порожнинами досягають торцевої поверхні пристрою з боку штекера, тобто вони не встановлюються усередині гнізда. За варіантом, якому віддається перевага, вони є суцільними, тобто неперервними. Принцип порожнин, які відокремлені розділювальними стінками та розташовані до принаймні певної міри усередині гнізда, за однією з модифікацій винаходу може бути також застосований у щонайменше двох порожнинах, які розташовані одна поряд з одною лише в одному напрямку. Такий модифікований пристрій може бути застосова 97116 8 ний, наприклад, як розгалужувач для чотириполюсних систем рознімного з'єднування, таких як RJ11 та RJ12. Таким чином, за цією модифікацією відмінність, за якою порожнини рознесені на певну відстань одна відносно одної у напрямку, який відрізняється від напрямку х, являє собою факультативну відмінність. Порожнини - за кожним із попередньо описаних варіантів здійснення - також можуть бути виконані так, щоб штекер міг бути вставлений тільки у правильному положенні. Також може бути застосоване механічне кодування, за допомогою якого запобігають вставлянню штекера у невідповідну порожнину (невідповідний простір для штекера). У цьому випадку можна запобігати, наприклад, вставлянню штекера, призначеного для передавання сигналів, у порожнину, призначену для телефону, або вставлянню штекера, призначеного для передавання сигналів, у порожнину, призначену для передавання електричної енергії, у варіантах застосування, пов'язаних із передаванням електричної енергії через мережу Ethernet, тощо. За варіантом, якому віддається особлива перевага, передбачений пристрій, який має чотири порожнини, та у кожній порожнині якого можуть стикатися з утворенням електричного контакту тільки два з восьми перехідних контактів. У цьому варіанті здійснення, наприклад, можуть бути застосовані чотири штекери, кожний з яких має одну пару контактів, подвійний штекер із двома парами контактів та два штекери з однією парою контактів, або ж два подвійні штекери, кожний з яких має дві пари контактів. Подвійні штекери виконані так, що вони мають штекерні частини, кожна з яких може бути вставлений у порожнину і кожна з яких має по два контакти, та відповідну заглибину між штекерними частинами для розділювальної стінки, розташованої між двома порожнинами. Подібним за призначенням, однак менш гнучким в використанні, є пристрій, який має одну порожнину із чотирма перехідними контактами та дві порожнини з двома перехідними контактами кожна. Загалом за варіантом, якому віддається перевага, усі вісім контактів стандартного гнізда рознімного з'єднання стикаються з утворенням електричного контакту з перехідними контактами, тобто не буде жодного незадіяного контакту. Однак у альтернативному варіанті пристрій може також утворювати Y-подібне розгалуження так, щоб перехідні контакти електрично з'єднували контактні виводи різних порожнин між собою. Для цього у ньому незадіяні пари контактів гнізда не стикаються з перехідними контактами. Особлива перевага віддається застосуванню як розгалуження шини цифрової мережі з інтегрованими послугами ("Integrated Services Digital Network", ISDN). За варіантом здійснення, якому віддається перевага, контактні виводи перехідних контактів являють собою "штирі" з обох боків, тобто рухомі пружні елементи відсутні. Це вимагає виконання штекерів, які вставляють у порожнини, у вигляді "гнізд", у яких передбачені пружні контакти. Виявилося, що цей принцип "штир-штир" пристрою 9 уможливлює одержання особливо дешевої та особливо компактної конструкції. За варіантом, якому віддається особлива перевага, перехідні контакти утворені неізольованими провідниками друкованої плати, виготовленими за технологією друкування на гнучкій основі ("гнучкої друкованої плати"). Залежно від варіанта здійснення, друковані провідники, які утворюють перехідні контакти, особливо якщо вони перетинаються - можуть також мати наскрізні прохідні контакти між друкованими провідниками, розташованими у різних площинах. За варіантом, якому віддається перевага, перехідні контакти розташовані так, що пари 3/6 з одного боку та 4/5 з іншого боку лежать горизонтально не поряд одна з одною, а у різних площинах (тобто рознесені на певну відстань одна відносно одної у вертикальному напрямку). З одного боку, це є варіантом, якому віддається перевага з точки зору прокладання перехідних контактів, оскільки потрібна менша кількість або не потрібно жодних перехресних з'єднань. Крім того, для певних варіантів застосування перевага віддається розташуванню пар контактів 1/2 з одного боку та 7/8 з іншого боку в різних площинах та одна навпроти одної перехресно та з центральною симетрією. Одна з переваг цієї конфігурації є особливо корисною для варіантів використання у кабельному телебаченні зі спільною антенною ("Community AntennaTeleVision", CATV): лише пари контактів 1/2 та 7/8 можуть бути використані для цих варіантів використання залежно від вимог до якості передавання сигналу (потужність передавання категорії 7). Шляхом застосування одного подвійного штекера на з'єднання CATV та шляхом застосування пар контактів 1/2, розташованих навпроти з одного боку, та 7/8, розташованих навпроти перехресно, можна запобігти помилковому застосуванню пар контактів 4/5 або 3/6 для передавання сигналу CATV без необхідності механічного кодування, яке скоріше являє собою більш досконале рішення для спеціальних умов. Виходячи із цього, предметом винаходу є система рознімного з'єднування з пристроєм за цим винаходом та щонайменше один штекер, який є сумісним з цією системою. За варіантом, якому віддається перевага, такі штекери мають пружні штекерні контакти. За варіантом, якому віддається перевага, ці штекери ("штекери-розгалужувачі") виконані так, щоб вони могли бути змонтовані на місці застосування для уможливлення простої адаптації існуючого обладнання. Для цього вони включають в себе, наприклад, основну частину штекера зі штекерними контактами та з'єднувальну частину штекера, яка виконує функцію монтажної кришки. Штекерні контакти з одного боку виконані пружними. З іншого боку вони виконані, наприклад, по суті у відомий спосіб із застосуванням з'єднувачів із врізними контактами або ж контактами з прорізанням ізоляції, затискними (обтискними) контактами або іншими контактами. З'єднувальна частина штекера включає в себе засоби для приймання та спрямовування ізольованих провідників кабелів. Ці провідники кабелів стикаються з утворенням елек 97116 10 тричного контакту із відповідними штекерними контактами шляхом складання з'єднувальної частини штекера та основної частини штекера одна з одною. За варіантом, якому віддається перевага, штекери приєднуються до пристроїв за цим винаходом за допомогою легкорознімного фіксатора (без примусової фіксації або фіксації з використанням пружності матеріалу) для того, щоб штекери могли вийматися з гнізд розгалужувача шляхом витягання кабелю для спрощення користування з огляду на дуже невеликі розміри. Альтернативно є можливим також забезпечення приєднання за допомогою примусової фіксації. Рознімний розподільний модуль, придатний, зокрема, для використання зі штекерами вищеописаного типу, також входить у обсяг винаходу. Цей рознімний розподільний модуль, додатково до переднього елемента, який може утворювати панелеподібну торцеву поверхню у спосіб, який як такий є відомим, та включає в себе множину гніздових отворів, розташованих рядами один поряд з одним, також включає в себе друковану плату. Вона розташована так, що друковані провідники друкованої плати утворюють вздовж кромки, оберненої до переднього елемента, відповідні контактні виводи, які стикаються з утворенням електричного контакту із пружними електричними контактами штекерів, коли ті вставлені спереду через один з гніздових отворів. Крім того, за варіантом, якому віддається перевага, рознімний розподільний модуль включає в себе контактні блоки, кожний з яких включає в себе щонайменше два контакти, які при необхідності можуть бути прикріплені до друкованої плати за допомогою фіксувального елемента. З одного боку вони мають засоби для стикання із провідниками кабелів, наприклад, з'єднувачі з врізними контактами ("Insulation displacement connectors", IDC). 3 іншого боку вони електрично з'єднані з друкованим провідником. Ці контактні блоки можуть мати напрямні ребра, виконані у спосіб, що як такий є відомим, між якими можуть бути вставлені провідники кабелів, а також монтажні засоби, за допомогою яких провідники кабелів, вставлені між напрямними ребрами, втискуються глибше між цими напрямними ребрами, завдяки чому можуть бути змонтовані за допомогою технології, яка передбачає застосування з'єднувачів із врізними контактами (IDC). За варіантом, якому віддається особлива перевага, гніздові отвори та друкована плата виконані та розташовані так, що при вставленому штекері кромка друкованої плати виступає у паз штекера, у якому розташовані неізольовані штекерні контакти. Ширина цього паза може відповідати товщині друкованої плати (або навпаки) та може спрямовувати штекер при вставлянні у рознімний розподільний модуль, а також при вставлянні у пристрій за цим винаходом. Можливість створення такого штекерного розподільного модуля зі гніздовими отворами, які при певних умовах щільно розташовані рядами один поряд з одним, та з нерухомими контактними виводами, яким віддається перевага з точки зору 11 виготовлення, є іншою перевагою системи рознімного з'єднування за цим винаходом. Нижче описані варіанти здійснення винаходу, яким віддається перевага, за допомогою фігур, на яких: Фіг.1 являє собою загальний вигляд гнізда RJ45 та пристрою за цим винаходом, Фіг.2 являє собою загальний вигляд пристрою за цим винаходом, Фіг.3 являє собою вигляд у розібраному стані пристрою, показаного на Фіг.2, Фіг.4 та Фіг.5 являють собою два варіанти гнучкої друкованої плати, яка є складовою частиною пристрою за цим винаходом, Фіг.6 являє собою вигляд із частковим розрізом гнізда з пристроєм за цим винаходом та зі штекерами, вставленими у нього, Фіг.7 являє собою вигляд із частковим розрізом пристрою за цим винаходом зі штекерами, вставленими у нього, Фіг.8 являє собою вигляд штекера для пари контактів, Фіг.9 являє собою вигляд у розібраному стані штекера, показаного на Фіг.8, Фіг.10 являє собою вигляд штекера для двох пар контактів, Фіг.11 являє собою вигляд у розібраному стані штекера, показаного на Фіг.10, Фіг.12 являє собою вигляд пилозахисної заглушки, Фіг.13 являє собою схематичний вигляд спереду одного з варіантів пристрою за цим винаходом, Фіг.14 являє собою вигляд рознімного розподільного модуля, Фіг.15 являє собою вигляд іншого штекера для пари контактів, Фіг.16 являє собою вигляд (із частковим розрізом) перехідної (адаптерної) зовнішньої частини одного з варіантів пристрою за цим винаходом, Фіг.17 являє собою вигляд одного з варіантів пристрою за цим винаходом, Фіг.18 являє собою вигляд іншої гнучкої друкованої плати, що яка є складовою частиною пристрою за цим винаходом, та Фіг.19-22 являють собою вигляди штекера для двох пар контактів або його складових частин. На Фіг.1 показане гніздо 1 RJ45 відомого типу. Гніздо має електропровідний екран 2, необхідний при певних застосуваннях. Пружні гніздові контакти - на фігурі не відображені - розташовані всередині гніздового отвору З з можливістю стикання зі штекерними контактами штекера RJ45. Торцева поверхня 6 гнізда, яка зустрічає штекер, нижче називається поверхнею панелі. Гніздовий отвір простягається всередину від поверхні панелі. Пристрій 11 за цим винаходом показаний, зокрема, на Фіг.1, а також на Фіг.2. Він функціонує як "розгалужувач", тобто призначений для розділення дротів для передавання сигналів. З одного боку він має штекерну частину 12, виконану з можливістю вставляння у гніздо, причому користувач може зафіксувати пристрій у гнізді, як у відомих штекерах RJ45. Лапка 13 призначена для розмикання 97116 12 зафіксованого з'єднання. Фіксувальний пристрій як такий є відомим та далі докладно не описується. Фіксувальний пристрій може мати й іншу конструкцію, яка відрізняється від тих, що використовуються у відомих рознімних з'єднувачах RJ45. Контакти адаптера, до яких притискаються пружні гніздові контакти 5 тоді, коли штекерна частина вставлена у гніздо, розташовані між проміжними ребрами 14, як у відомих штекерах RJ45. На передній поверхні, тобто тій, яка зустрічає штекер, у пристрої виконані декілька порожнин 15, які від торцевої поверхні 16, що зустрічає штекери, заходять всередину пристрою. Ці порожнини на торцевій поверхні 16, що зустрічає штекери, розташовані одна поряд з одною, а також одна над одною. У показаному прикладі порожнини розташовані у чотирьох кутах стандартного гнізда рознімного з'єднання та утворюють прямокутник. Штекери можуть бути вставлені у порожнини так, щоб їхні штекерні контакти стикалися з утворенням електричного контакту із перехідними контактами, описаними нижче. Між порожнинами 15 виконані розділювальні стінки 17. У показаному варіанті здійснення ці розділювальні стінки досягають торцевої поверхні пристрою, що зустрічає штекери. Однак це не є обов'язковим, і фактично розділювальні стінки можуть також бути трохи зміщені назад. Окремі порожнини для штекерів забезпечують зручніше використання пристрою, оскільки чітко зрозуміло, куди потрібно вставляти штекери. При цьому вісь вставляння та вісь штекера розташовані перпендикулярно до торцевої поверхні 16, що зустрічає штекери. Кожна з порожнин має щонайменше один напрямний виступ 18, на фігурі кожна має два напрямні виступи. Через наявність цих виступів форма поперечного перерізу порожнин відрізняється від прямокутної, тому завдяки наявності цього виступу (виступів) та взаємодії з відповідною заглибиною (заглибинами) на штекері забезпечується вставляння штекера тільки у правильному положенні. Зрозуміло, що фахівцеві відомі також і інші засоби, із застосуванням яких це може бути забезпечено. Для цього, наприклад, порожнина може також замість напрямного виступу мати паз, у який може бути вставлений відповідний виступ штекера, або порожнина та штекер можуть інший непрямокутний поперечний переріз. Крім того, може бути здійснено механічне кодування шляхом застосування придатних формотвірних елементів у вигляді напрямного виступу 18 або у вигляді упора чи паза або інших формотвірних елементів, завдяки яким поперечний переріз порожнини відрізнятиметься від повністю прямокутного. Наприклад, залежно від конкретного призначення/задачі, тільки штекер типу "1" або тільки штекер типу "2" зможе вставлятися у відповідну порожнину. Система механічного кодування у спосіб, що як такий є відомим, може також забезпечувати наявність штекерів, які можуть вставлятися у будь-які порожнини, та наявність порожнин, у які може бути вставлений будь-який штекер. З боку пристрою, який зустрічає штекери, також виконаний фланець 20, який закриває поверх 13 ню панелі навколо гнізда. Цей фланець виконаний з можливістю прикріплення до нього кольорових маркувальних пластин 23. Для цього, наприклад, кожній порожнині поставлене у відповідність певне місце, і у кожному з відповідних чотирьох місць виконані два кріпильні отвори 21. З їх допомогою кольорові маркувальні пластини 23 можуть бути закріплені як грибки, що фіксуються в отворах; зрозуміло, що також можливі й інші типи закріплення. Альтернативно до показаного варіанта здійснення фланець може бути відсутній, і пристрій, наприклад, може бути виконаний з можливістю повного заглиблення у гніздовий отвір. На Фіг.3 показаний вигляд у розібраному стані трьох елементів, з яких виконаний пристрій за варіантом здійснення, якому віддається перевага. Порожнини виконані на зовнішній перехідній (адаптерній) частині 31, яка за варіантом здійснення, якому віддається перевага, виготовлена з металу. Метали мають перевагу, яка полягає у тому, що виготовлені з них розділювальні стінки між порожнинами є міцними навіть за невеликої товщини стінки. Крім того, металева перехідна зовнішня частина може утворювати електричне з'єднання між екранами гнізда та штекера без додаткових засобів. Однак зрозуміло, що перехідна зовнішня частина також може бути виготовлена з жорсткого пластику - можливо з металевим покриттям. У показаному варіанті здійснення перехідна зовнішня частина з боку, що зустрічає штекери, має елемент подібної до пластини форми, який утворює фланець 20. Розділювальні стінки 17 простягаються усередину від нього, як і можливі бічні напрямні стінки 31.2. Виступ 31.3 приєднує перехідну зовнішню частину до частини пристрою, що вставляється у гніздо. Перехідна внутрішня частина 32 у цьому випадку виготовлена з електроізолювального матеріалу, який за варіантом, якому віддається перевага, являє собою пластик. Перехідна внутрішня частина має ребра, які утворюють проміжні ребра 14 у складеному стані пристрою. Перехідні контакти виконані у вигляді друкованих провідників 34 на електричному з'єднувальному елементі, який у цьому випадку являє собою гнучку друковану плату 33. На Фіг.3 показані тільки контактні поверхні, тобто друковані провідники не показано. У складеному стані пристрою гнучка друкована плата 33 розташована навколо виступу 31.3 перехідної зовнішньої частини та частково оточує його. Перехідна внутрішня частина 32 охоплює виступ 31.3, завдяки чому гнучка друкована плата 33, заздалегідь належним чином розташована на виступі 31.3, фіксується. Перехідна внутрішня частина 32 у показаному варіанті здійснення має факультативний перемикальний виступ 32.1, за допомогою якого у гніздах рознімних з'єднань за певними стандартами (наприклад, за стандартом ІЕС 60603-7-7) більш ніж із вісьмома контактами при повному вставлянні пристрою в гніздо приводиться у дію перемикач, який паралельно з'єднує певні гніздові контакти. Тоді як на Фіг.3 показані тільки контактні поверхні друкованих провідників, на Фіг.4 друковані 97116 14 провідники 34 показані повністю, суто для прикладу. У складеному стані пристрою гнучка друкована плата розташована навколо перехідної зовнішньої частини зігнутою у подобі літери U. На Фіг.4 показаний той бік гнучкої друкованої плати, який у складеному стані пристрою знаходиться на зовнішній поверхні плати, що U-подібно зігнута. Внутрішній бік гнучкої друкованої плати, наприклад, не має друкованих провідників. Тим не менш вона також може мати друковані провідники або ізольовані електропровідні поверхні, які, наприклад, призначені для компенсування взаємних перешкод та/або виконують інші функції. Якщо це так, і перехідна зовнішня частина є електропровідною, то ці факультативні електропровідні конструкції з внутрішнього боку повинні бути покриті шаром електричної ізоляції. У зоні 41 гніздових контактів розташовані вісім друкованих провідників на однаковій відстані один від одного та у положеннях за відповідним стандартом на рознімні з'єднувачі. Чотири контакти проходять із цієї зони 41 гніздових контактів у першу зону 42 штекерних контактів, де вони попарно утворюють контактні виводи 44 для штекерних контактів, неізольовані частини яких розташовані у двох верхніх порожнинах. Контактні виводи 44 в показаному варіанті здійснення розширені та розсунуті на додаткову відстань для того, щоб уможливити просте та надійне утворення контакту. Інші чотири контакти проходять донизу у другу зону 43 штекерних контактів, де попарно вони утворюють контактні виводи 44 для штекерних контактів, неізольовані частини яких розташовані у двох нижніх порожнинах. У показаному варіанті здійснення пара контактів 3/6 та одна з двох зовнішніх пар контактів (у цьому випадку 1/2) прокладені догори, а пара контактів 4/5 та інша із зовнішніх пар контактів (у цьому випадку 7/8) прокладені донизу; однак вони можуть бути прокладені також у іншому напрямку. У будь-якому випадку за варіантом, якому віддається перевага, з міркувань спрощення прокладання друкованих провідників пари контактів 3/6 та 4/5 не мають прокладатися у одній площині. Подібним чином за варіантом, якому віддається перевага, дві зовнішні пари контактів не мають лежати у одній площині, а мають лежати навпроти з центральною симетрією. Друковані провідники можуть також бути покриті шаром ізоляції поза зоною 41 гніздових контактів та зонами 42, 43 штекерних контактів із зовнішнього боку, показаного на Фіг.4. Також на Фіг.3 та Фіг.4 показані два установлювальні отвори 45, у які входять відповідні установлювальні штифти 31.1 перехідної зовнішньої частини 31 (або перехідної внутрішньої частини у альтернативному до показаного варіанті здійснення) та таким чином визначають відносне положення цих частин. На Фіг.5 показана гнучка друкована плата 33, яка може бути застосована у альтернативному варіанті здійснення пристрою за цим винаходом. У цьому альтернативному варіанті здійснення кожна з пар друкованих провідників 4/5 з одного боку та 3/6 з іншого боку прокладена до контактних виводів двох верхніх або двох нижніх порожнин, тобто 15 контактні виводи порожнин "верхня ліва" та "верхня права" прокладені паралельно з контактними виводами порожнин "нижня права" або "нижня ліва" (Y-подібне розгалуження). У цьому варіанті здійснення дві зовнішні пари контактів гнізда не задіяні. Геометричною особливістю цього варіанта здійснення є те, що друковані провідники гнучкої друкованої плати, показаної на Фіг.5, мають перетинатися. Завдяки цьому певні друковані провідники мають секції, які прокладені з іншого боку ("внутрішнього боку") та які показані на фігурі пунктирними лініями (як невидимі друковані провідники). Між секціями друкованих провідників, які прокладені з лицьового та зворотного боку, передбачені прохідні втулки 51 ("міжшарові з'єднання", "перемички"). З внутрішнього боку друковані провідники за варіантом, якому віддається перевага, покриті шаром електричної ізоляції так, щоб жодного електричного з'єднання не могло виникнути з перехідною зовнішньої частиною, яка може бути електропровідною. У цьому варіанті здійснення пристрій за цим винаходом використовується як Y-подібне розгалуження, наприклад, для шини ISDN. Зрозуміло, що функції гнучких друкованих плат, показаних на Фіг.4 та Фіг.5, також можуть бути реалізовані із застосуванням друкованих плат, які відрізняються від показаних. Також можливі варіанти здійснення багатошарових гнучких друкованих плат. Альтернативно до гнучких друкованих плат також можуть бути застосовані й інші засоби для утворення з'єднання між контактними виводами у порожнинах та гніздовими контактами, описаними тут. Негнучкі електричні з'єднувальні елементи (тобто друковані плати, що мають форму, яка відповідає технічним вимогам), пробивальні контакти або інші електричні контакти також можуть вважатися такими альтернативами. Однак згаданим гнучким друкованим платам віддається особлива перевага, оскільки вони уможливлюють створення особливо недорогої та компактної конструкції пристрою. У вставленому положенні пристрою пружні гніздові контакти 5 стандартного гнізда рознімного з'єднання 1 у зоні 41 гніздових контактів стикаються із друкованими провідниками, які функціонують як перехідні контакти. Якщо у пристрій вставлено штекера, то відбувається контактування з першими зонами 42 штекерних контактів (штекерами, вставленими у верхні порожнини) та/або з другими зонами 43 штекерних контактів (штекерами, вставленими у нижні порожнини). Принцип дії пристрою за цим винаходом краще показаний на Фіг.6 та Фіг.7. Одинарні штекери 61 та/або подвійні штекери 62, кожний з яких має штекерні контакти 63, можуть бути вставлені у порожнини 15. Штекерні контакти виконані у вигляді пружних "гнізд" у зоні 63.1 контактів. Вони притискаються до контактних виводів 44 у вставленому положенні штекера та входять у контакт з ними. Штекерні контакти 63 можуть мати з'єднувачі з врізними контактами 63.2, і таким чином за допомогою технології, яка передбачає застосу 97116 16 вання з'єднувачів із врізними контактами, можуть здійснювати контакт із електричними провідниками вхідних або вихідних кабелів. Штекерні контакти, наприклад, виготовлені з пружинної бронзи, а їх поверхні можуть бути оброблені відповідно до призначення, наприклад, зона 63.1 контактів може мати золоте покриття, та/або з'єднувачі з врізними контактами 63.2 можуть бути луджені. На Фіг.8 та Фіг.9 ще більш докладно показаний один із варіантів здійснення штекера 61 типу 1. Цей штекер включає в себе основну частину 65 штекера та з'єднувальну частину 66 штекера, яка виконує функцію монтажної кришки. Основна частина штекера вміщує штекерні контакти 63 та утримує їх у належному положенні. Пружні секції 63.1 штекерних контактів, які утворюють контактні виводи, розташовані всередині паза 67, утвореного основною частиною штекера, за допомогою чого здійснюється захист контактів. Перевага цієї конструкції з пазом полягає у тому, що із застосуванням такого штекера уможливлюється утворення безпосереднього контакту з контактними поверхнями друкованій платі, як докладніше обговорюється нижче. Монтування та прикріплення електричних провідників (жил кабелів) здійснюють за допомогою з'єднувальної частини 66 штекера. З'єднувальна частина штекера факультативно включає в себе основну частину 66.1 та призначену для запобігання висмикуванню кабелю частину 66.3, шарнірно з'єднану гнучким шарніром 66.2 зі згаданою основною частиною. Спочатку провідники проводять через два поздовжні отвори 66.4 (наприклад, канали) з'єднувальної частини штекера. Після цього призначену для запобігання висмикуванню кабелю частину 66.3 обертають у напрямку до основи і таким чином фіксують кабель в цілому. Потім частини провідників, які виступають із поздовжніх отворів, можуть бути відрізані до довжини врівень із передньою поверхнею. Після цього з'єднувальну частину 66 штекера притискають до корпусу штекера, у якому передбачені штекерні контакти 63, і таким чином приєднують провідники. Наприклад, з'єднувальна частина штекера має замикальні виступи 66.5, які входять у відповідні отвори 65.1 основної частини штекера. Із самого переду на штекерній частині штекера 61 виконані вушкоподібні виступи 65.2, які разом із відповідним елементом у пристрої виконують функції зачепів для несилового замикання, коли штекер вставлений у відповідну порожнину. Штекер 61, так само як фланець 20 пристрою, має кріпильні отвори 66.6 для прикріплення маркувальної пластини 23, показаної на Фіг.7. Варіант штекера для чотирижильного кабелю показаний на Фіг.10 та Фіг.11. Штекери 62 мають дві штекерні частини 62.1, 62.2, кожна з яких може бути вставлена в одну з двох порожнин 15 пристрою 11 за цим винаходом, які розташовані одна поряд з одною, і кожна з яких має паз 67 вищезгаданого типу. Монтування штекера 62 здійснюють аналогічно порядку дій, описаному вище для двожильного варіанта, у якому на відміну від останнього для запобігання висмикуванню кабелю за 17 стосована, наприклад, окрема місточкоподібна призначена для запобігання висмикуванню кабелю частина 69, яка після встановлення кабелю у з'єднувальну частину 66 штекера фіксується на ній, завдяки чому з'єднувальна частина штекера не потребує шарнірного елемента. У конструкції частини 69, призначеної для запобігання висмикуванню кабелю, передбачена замикальна кришка для уможливлення запобігання висмикуванню кабелів різного діаметра. Штекер, показаний на Фіг.10 та Фіг.11, також має екран 70. Він виготовлений, наприклад, із листового металу та має щонайменше один перший контактний язичок 70.1, який у вставленому стані стикається із електропровідною частиною пристрою, наприклад, внутрішньою стінкою порожнини 15. Другий контактний вивід, який виконано у вигляді контактного язичка 70.2, призначений для стикання з утворенням електричного контакту з екраном кабелю, з'єднаного зі штекером. Зрозуміло, що на Фіг.8-11 показані тільки два приклади з багатьох можливих конструкцій штекерів, і фахівець у цій галузі може уявити інші варіанти з різноманітними варіантами монтування та засобами запобігання висмикуванню кабелю з екрануванням або без нього. Так, наприклад, може бути також передбачений одинарний штекер 61, як показано на Фіг.8 та Фіг.9, з екраном. За варіантом, якому віддається перевага, у будь-якому випадку штекерні контакти 63 виконані так, щоб вони мали пружну контактну зону. Також можна уявити варіант здійснення, в якому контактні зони не є пружними, однак це призводить до ускладнення конструкції контактної зони у перехідній зоні. Пристрій за цим винаходом можливо застосовувати для підключення таких пристроїв до одного гнізда рознімного з'єднання типу RJ45 (або подібного): - 4 телефонні та/або факсові апарати, - 2 підключення до локальних мереж fast Ethernet LAN, - 1 підключення до локальної мережі fast Ethernet LAN, 1 телефонний та 1 факсовий апарат (або 2 телефонні або 2 факсові апарати), - 2 підключення до кабельного телебачення CATV, - 1 підключення до кабельного телебачення CATV та 1 телефонний і можливо також ще факсовий апарат або додатковий телефон. Крім того, пристрій може також застосовуватися як: - перехідний пристрій Midspan для передавання електричної енергії через мережу Ethernet ("Power over Ethernet", PoE), або - розподільник шини S-bus мережі ISDN для 2 апаратів. На Фіг.12 показана пилозахисна заглушка 81 для пристрою за цим винаходом, яка включає в себе чотири окремі штекерні заглушки 81.1-81.4, які можуть бути окремо видалені при необхідності для того, щоб уможливити закривання порожнин індивідуально, групами або разом, коли вони не використовуються. Ще дві інші факультативні особливості пристрою за цим винаходом схематично показані на 97116 18 Фіг.13, на якій зображений вигляд пристрою спереду. З одного боку пристрій 90 за варіантом, показаним на Фіг.13, має тільки три порожнини, з яких перша порожнина 91 має приблизно удвічі більший розмір, ніж дві інші порожнини 92, 93, та чотири перехідні контакти. Перша порожнина 91 призначена для підключення чотириполюсного спеціального штекера (не показаний) або подвійного штекера типу 62, показаного на Фіг.10, тоді як інші порожнини 92, 93 мають таку конструкцію, як показано на Фіг.1-7. Конструкція, показана на Фіг.13 - або інша конструкція з більшою за розміром "подвійною порожниною" та двома меншими за розміром "одинарними" порожнинами може бути застосована, наприклад, як спеціалізований варіант для підключення телефону, факсового апарата або комп'ютера через інтерфейс мережі Ethernet. Одна з переваг у порівнянні з більш гнучким стандартним варіантом, показаним на Фіг.1 та Фіг.7, який надає такі самі можливості, але також й інші, може полягати у тому, що внаслідок меншої гнучкості може бути здійснено менше помилкових дій, та у тому, що, наприклад, пристрій є незалежним або є лише обмежено залежним від кольорового маркування або механічного кодування. Іншими відмінностями пристрою 90 є захисні ребра 94, які досягають переднього краю розділювальних стінок 17 та які запобігають можливо вставляння штекерів 61, 62 вищеописаного типу з переднім пазом 67, так: розділювальна стінка 17 потрапила б у паз та викликала б коротке замикай між штекерними контактами. Зрозуміло, що такі захисні ребра 94 або їм подібні засоби можуть також бути застосовані у варіантах пристрою із чотирма порожнинами. Факультативні кріпильні отвори 21 для маркувальних пластин у варіанті показаному на Фіг.13, розташовані з боків. На Фіг.13 показані вісь х та вісь у системи координат. Вісь х - як і в усіх варіантах здійснення відповідає осі, вздовж якої розташовані один за одним щонайменше чотири гніздові контакти, розташовані один поряд з одним. Вісь задає напрямок, паралельний передній панелі гнізда. У кожній з конструкцій, показаних на Фіг.2 та Фіг.13, є розділювальні стінки 17, які розташовані вздовж осі х, а також стінки, які розташовані вздовж осі у. На Фіг.14 показаний розподільний модуль 101, який може бути застосований разом із штекерами вищеописаного типу. Цей розподільний мод 101 включає в себе передній елемент 102 з множиною гніздових отворів 103, які за варіантом, якому віддається перевага, розташовані в один ряд, та у які можуть бути вставлені одинарні штекери 61 або подвійні штекери 62. За варіантом, якому віддається перевага, зовнішні розміри гніздових отворів 103 можуть відповідати зовнішнім розмірам порожнин 15 пристрою 11, 90, за винятком інших засобів механічного кодування. Відстань між двома гніздовими отворами 103 за варіантом, якому віддається перевага, відповідає відстані між двома порожнинами 15 пристрою 11, 90, розташованими поруч у горизонтальній площині. Таким чином, за варіантом, якому віддається перевага, повна ширина двох гніздових отворів, розташованих один 19 поряд з одним, включаючи проміжний простір між цими двома гніздовими отворами 103, менша за ширину гнізда рознімного з'єднання типу RJ45 або дорівнює їй. За варіантом, якому віддається перевага, гніздові отвори 103 розташовані на однаковій відстані один від одного. Передній елемент 102 у показаному прикладі являє собою передню панель корпусу або блока обладнання. Розподільний модуль 101 також включає в себе друковану плату 104, на якій розташовані друковані провідники з контактними виводами (на фігурі не показані), до яких притискаються пружні контактні зони 63.1 штекерних контактів 63, коли штекери вставляють спереду через гніздові отвори. Контактні виводи відповідно розташовані на одній з поверхонь друкованої плати (тобто у показаній конструкції на верхньому та/або нижньому боці) вздовж кромки 104.1 друкованої плати, яка виходить на передню панель. Товщина друкованої плати, розташування гніздових отворів та ширина і розташування пазів 67 штекерів відповідають одне одному, так щоб вставлений штекер охоплював друковану плату поблизу кромки 104.1 та при певних обставинах був міцно зафіксований там завдяки пружним зусиллям контактних зон 63.2. Механізми, що як такі є відомими, можуть, наприклад, бути додатково застосовані для затискання, щоб зафіксувати штекер підключеним до розподільного модуля. У показаному варіанті здійснення на друкованій платі також встановлені приєднувальні блоки 105 для електричних виводів. Вони включають в себе множину відомих з'єднувачів із врізними контактами, між контактними клемами яких затискають ізольовані виводи, завдяки чому може бути утворене електричне з'єднання з ними. Наприклад, ці з'єднувачі з врізними контактами встановлені на контактах розподільного модуля, які безпосередньо припаяні до друкованої плати та/або утримуються у каналі та можуть утворювати контакт із друкованими провідниками. У будь-якому випадку кожний із приєднувальних блоків 105 включає в себе, наприклад, основний корпус 107 приєднувального блока, який утримує контакти розподільного модуля, та монтажну кришку 108 приєднувального блока, за допомогою якої провідники можуть бути затиснуті між контактними клемами у спосіб, що як такий є відомим (наприклад, наведений у ЕР 0 671 780), за допомогою ребер, які входять у напрямні канавки основного корпусу. Інші способи з'єднування, відомі фахівцям, такі як штекерні з'єднання усіх типів, також можливі замість технології з'єднання із приєднувальними блоками, описаними у цьому документі. Зрозуміло, що друкована плата 104 крім з'єднувачів між контактними виводами та контактами може також включати в себе додаткові активні та/або пасивні елементи. Вони можуть додатково включати в себе декілька шарів із друкованими провідниками та прохідні втулки (перемички) між ними, та/або зони друкованих провідників для компенсування взаємних перешкод. На Фіг.15 показаний вид знизу іншого прикладу штекера 61 типу 1 (по відношенню до орієнтації, показаної на Фіг.8). За своїм призначенням та 97116 20 конструкцією цей штекер є аналогічним штекеру 61, показаному на Фіг.8 та Фіг.9. Однак на відміну від нього несилове замикання у пристрої за цим винаходом забезпечується в іншій спосіб. На нижньому боці штекера - як і у попередньо описаному штекері - є виріз 68, виконаний в осьовому напрямку, у який у вставленому стані входить захисне ребро 94. На відміну від вищеописаного варіанта здійснення, замикальні вушка 65.2 у цьому вирізі 68 виступають усередину та утворюють замикання за захисним ребром 94. Як показано на Фіг.16, захисне ребро у цьому випадку включає в себе стовщення 94.1, яке за варіантом, якому віддається перевага, виконано на кінці ребра, за яким здійснюється замикання. Інший варіант здійснення пристрою за цим винаходом, якому віддається перевага, показаний на Фіг.17 та Фіг.18. За цим варіантом, установлювальні штифти 31.1 перехідної зовнішньої частини та відповідні установлювальні отвори 45 друкованої плати розташовані несиметрично, на відміну від попередньо описаного варіанта здійснення. Завдяки цьому забезпечується неможливість неправильного встановлення друкованої плати навколо виступу 31.3 перехідної зовнішньої частини 21. Як показано на Фіг.17, незважаючи на це перехідна внутрішня частина 32 може мати симетричне або принаймні приблизно симетричне розташування отворів, причому установлювальний штифт 31.1 та відповідний напрямний отвір 45 друкованої плати для одного або більше отворів можуть бути відсутні, у показаній конструкції це отвір, що розташований зліва. Симетричне розташування отворів у перехідній внутрішній частині 31 має перевагу, яка полягає у тому, що загальний момент опору при механічній деформації розподіляється по усій ширині деталі. Крім того, на відміну від Фіг.4, контакти К7, К8 пари 7/8 контактів перетинаються у варіанті здійснення друкованої плати 33, показаному на Фіг.18. Цьому варіантові віддають перевагу, якщо важливою є полярність контактів. Загалом контакти К1, К3, К5 та К7 мають однакову полярність (полярність а). Розташування кожного з контактів однакової полярності з одного боку штекера досягається шляхом перетинання контактів К7 та К8. Інші факультативні відмінності штекера показані у штекері для чотирижильних кабелів (подвійний штекер), зображеному на Фіг.19-22. На Фіг.19 показаний вигляд штекера у розібраному стані, на Фіг.20 - взаємодія призначеного для запобігання висмикуванню кабелю елемента 71 зі з'єднувальною частиною 66 штекера, а на Фіг.21 та Фіг.22 показаний вигляд штекера 62 з різних боків. Нижче описана відмінність від вже описаного штекера, показаного на Фіг.10 та Фіг.11. Для запобігання висмикуванню кабелю передбачений металевий пружний елемент 71, призначений для запобігання висмикуванню кабелю, який може бути зафіксований у відповідних формотворних елементах 66.7 з'єднувальної частини 66 штекера та який зчіплюється з нею завдяки зубцям. Збільшена у порівнянні з пластиком пружність обумовлена тим, що призначений для запобігання висмикуванню кабелю елемент є металевим. Крім 21 того, металева конструкція надає необмежену можливість пристосування до зовнішнього діаметра кабелю, який має бути змонтований (з'єднувального кабелю), що неможливо для пластикової конструкції (замикальна ступінчаста конструкція). Екран 70, на відміну від екрана, показаного на Фіг.11, не має першого контактного язичка 70.1, а має контактну клему 70.3, яка у вставленому стані стискається навколо розділювальної стінки у вигляді вилкоподібного контакту та стикається з нею з утворенням електричного контакту. 97116 22 Екран у цьому варіанті здійснення одночасно є з'єднувальним елементом між основною частиною 65 штекера та з'єднувальною частиною 66 штекера. Він зчіплюється за допомогою зачепа 70.4 з основною частиною 66 штекера, на якій замикається поперечна лапка 70.5 зачепа за замикальним виступом (замикальним вушком 65.5). Фахівцеві зрозуміло, що можливі численні інші варіанти здійснення, які не виходять за межі суті та обсягу винаходу. 23 97116 24 25 97116 26 27 Комп’ютерна верстка Н. Лисенко 97116 Підписне 28 Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
