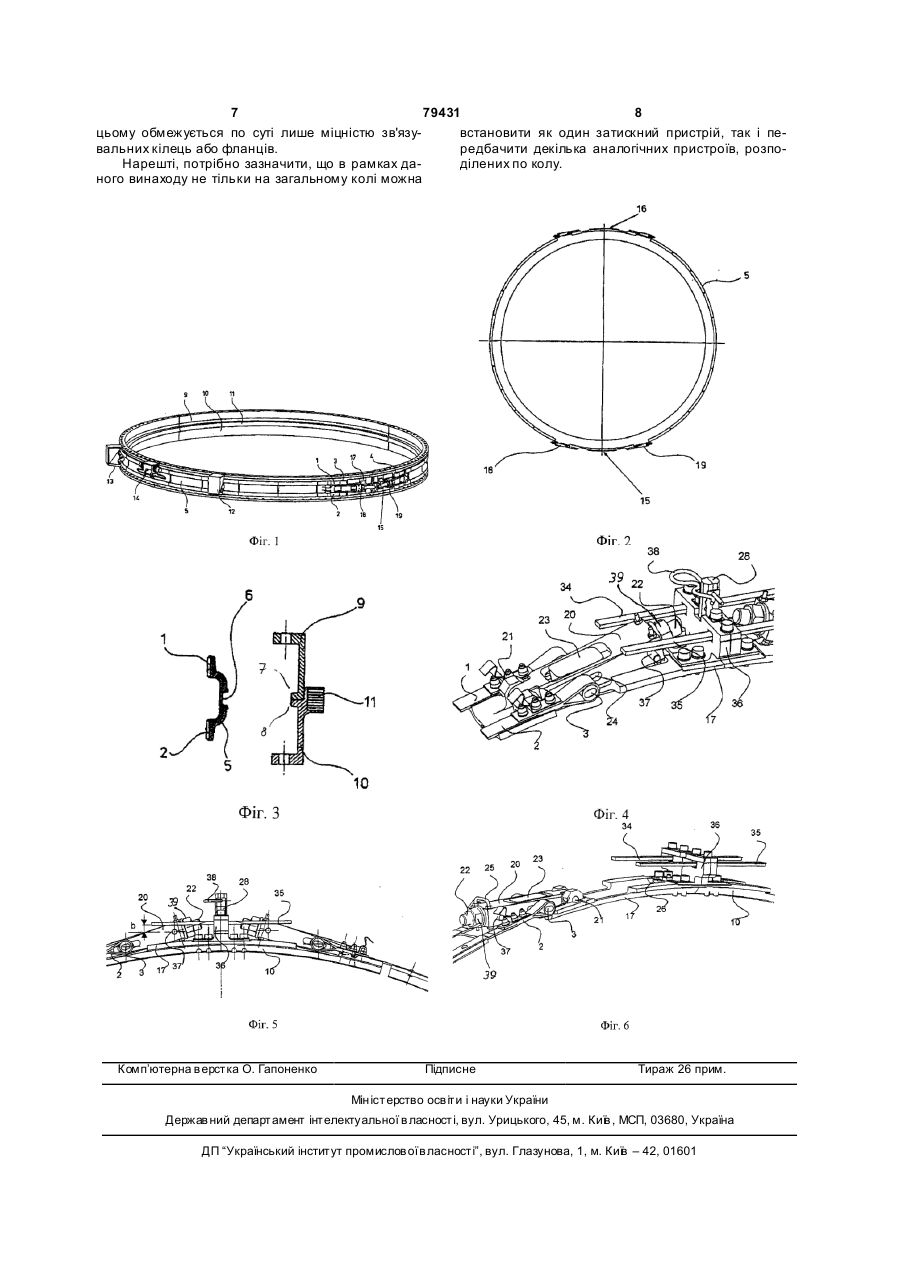

Пристрій для рознімного з’єднання вісесиметричних деталей

1. Пристрій для рознімного з'єднання вісесиметричних циліндричних або конічних деталей у формі натяжної стрічки, що охоплює з'єднувані деталі в площинах натягнення, на внутрішній стороні якої розташовані стяжні елементи, які взаємодіють із заплечиками деталей, виконаними у вигляді фланців, і у якій навколо болтів, розташованих перпендикулярно до напряму розтягнення натяжної стрічки, розміщений щонайменше один натяжний пояс, при цьому два розташованих один проти одного болти з'єднані між собою за допомогою затискного елемента з можливістю рознімання, і при цьому кожний затискний елемент складається з двох затискних важелів, закріплених з можливістю повороту на опорній планці на відстані один від одного, на яких розміщені болти і які в своєму замкненому положенні здатні фіксуватись за допомогою запірних елементів, який відрізняється тим, що затискні важелі (18, 19) в процесі свого розмикання навантажені уповільнювальними елементами (34, 35). 2. Пристрій за пунктом 1, який відрізняється тим, що уповільнювальні елементи (34, 35) виконані пружно-піддатливими. C2 2 UA 1 3 79431 4 пряму розтягнення натяжної стрічки, розміщений нічних навантажень у формі циклічних збурень. щонайменше один натяжний пояс, при цьому два Ця задача винаходу вирішується завдяки торозташованих один проти одного болта з'єднані му, що затискні важелі в процесі їх розмикання між собою за допомогою затискного елемента з навантажуються за допомогою уповільнювальних можливістю рознімання і при цьому кожний затиселементів. кний елемент складається з двох затискних важеПристрій згідно з винаходом дозволяє узгодилів, закріплених з можливістю повороту на опорній ти як час розмикання, так і градієнт сила/час і тим планці на відстані один від одного, на яких розтасамим оптимізувати збудження і в значній мірі знишовані болти і які фіксуються в своєму замкненому зити навантаження. Ця можливість створюється положенні за допомогою запірних елементів. завдяки уповільнювальним елементам, виконаним Пристрій цього типу відомий з [публікації DE в переважному варіанті виконання у вигляді плас10033093 А1] і служить для кріплення корисного тинчастих пружин, оскільки вони створюють провантажу на останньому рівні ракети-носія і від'єдтидіючий момент по відношенню до моменту рознання його шляхом розмикання затискного елемемикання затискного важеля. Властивості нта при досягненні передбаченої цільової орбіти. уповільнювальних елементів або пружин, наприКрім того, в [публікації DE-OS 2655772] описується клад, їх переріз або матеріал, з якого вони зробінший пристрій, що використовується за цим цілені, дозволяють управляти процесом релаксації і льовим призначенням, відомий також як стрічкове оптимізувати його. В іншій формі виконання це натяжне з'єднання типу «марман». Нарешті, з [DE може здійснюватись додатково також за початко3727448 С2, а також DE 4221525 А1] відомі затисвим кутом протидіючого моменту, тобто за моменкні пристрої, що використовуються для аналогічнотом часу першого контакту між затискним важелем го призначення. У всіх цих відомих пристроях на і уповільнювальним елементом і, отже, впливу внутрішній поверхні натяжної стрічки передбачені уповільнювального елемента або пружини на застяжні елементи, які на своїй внутрішній стороні тискній важіль. Таким чином може бути досягнуто, мають, в свою чергу, конічні виїмки, якими вони зокрема, подальше значне зниження низькочастовходять в зачеплення з відповідно сформованими тних збурень. Так що більш пізнє зчеплення, під фланцями або зв'язувальними кільцями, розташовпливом більшої відстані між уповільнювальним ваними на кінцевих ділянках деталей, що з'єднуелементом і розташованим на затискному важелі ються між собою. болтом, що навантажується уповільнювальним У більшості відомих в даний момент затискних елементом, в меншій мірі збільшує тривалість пристосувань фіксуючі елементи або болти, що процесу розмикання, а швидше знижує градієнт використовуються для замкнення, відокремлюютьсила/час в кінці процесу релаксації. Завдяки цьому ся піротехнічне протягом мільйонних часток секуможливе подальше значне зменшення коливання нди, так що в цей дуже короткий проміжок часу збудження і пов'язаних з цим динамічних відповіз'єднувальні кільця розтискаються, стяжні елемендей у прикордонних стр уктура х. ти знімаються з фланців або зв'язувальних кілець і У пристрої згідно з винаходом роз'єднання надеталі, наприклад, корисний вантаж і останній рітяжної стрічки і, отже, розділення з'єднаних між вень носія, відокремлюються. При цьому в певних собою компонентів здійснюється за допомогою обставинах можуть виникати дуже великі низько і перемикання затискного важеля з положення зависокочастотні навантаження в прикордонних микання в положення розмикання, при цьому у структурах і в інши х зонах, що знаходяться вище і переважному варіанті виконання затискний еленижче систем розмикання. При цьому збудження мент загалом і, отже, вся конструкція залишається потрібно віднести на рахунок виникаючих при піров замкненому стані. Спрацювання процесу розмитехнічному роз'єднанні ударних хвиль і процесу кання може здійснюватись з витратою невеликої релаксації при звільненні енергії з попереднього енергії або сили, і весь процес розмикання прохонапруження стрічки в суміжних деталях і системах дить в часових рамках, що знаходяться під контракети, а також в корисному вантажі. ролем. Для запобігання таким навантаженням в приІнші конструктивні варіанти виконання винахостроях згідно з [DE 4221525 А1 і DE 10033093] буду характеризуються ознаками в залежних пунктах ли запропоновані системи, що дозволяють викоформули винаходу. ристати уповільнений контрольований процес Нижче винахід пояснюється на основі предрозмикання. Зокрема, у відомій з [публікації DE ставленого на кресленнях прикладу виконання. 10033093 А1] системі різко знижуються всі наванПоказують: таження, оскільки тут не тільки повністю усуваєтьФіг.1 - зображення в перспективі натяжної ся збудження у зв'язку з піротехнічним роз'єднанстрічки в замкненому стані, ням, але також тому, що одночасно процес Фіг.2 - конструкція за Фіг.1 у вигляді зверху в релаксації протікає з уповільненням приблизно з розімкненому стані, коефіцієнтом 30-50 відносно інших відомих приФіг.3 - деталь конструкції за Фіг.1 в перерізі, строїв цього типу. І все ж і в цьому відомому приФіг.4 - зображення в перспективі зони замистрої процес релаксації в суміжних стр уктурах мокання конструкції за Фіг.1 в замкненому стані, же привести до збурень в діапазоні власних частот Фіг.5 - вигляд збоку зони замикання конструкції або в низькочастотному діапазоні. за Фіг.4 і Задачею винаходу є таке конструктивне викоФіг.6 - зображення в перспективі тієї ж зони нання пристрою вищеназваного типу, яке забезпезамикання в розімкненому стані. чує регульований і оптимізований час розмикання і У представленій на Фіг.1 конструкції з'єднуватим самим дозволяє максимально уникнути мехальний пристрій утворений за типом натяжної стріч 5 79431 6 ки з двох натяжних поясів 1 і 2, розташованих на з приймального гнізда 36 і які знаходяться на відвідстані паралельно один одному. Натяжні пояси 1 стані b вище болтів 37. Останні розташовані на і 2 обвиті навколо з'єднувальних болтів 3 і 4, розобох бічних сторонах рами 20 відповідно таким ташованих паралельно подовжній осі двох з'єднучином, що вони виступають з неї по боках. ваних між собою, вісесиметричних, зокрема, циліПри монтажі конструкції затискні важелі 18 і 19 ндричних або конусоподібних, не представлених дозволяють шляхом простого перемикання забезна кресленні деталей. Між обома натяжними попечити швидкий перехід з представленого на Фіг.6 ясами 1 і 2 розташована множина конструктивно розімкненого положення в показане на Фіг.4 і 5 однакових стяжних елементів 5, переріз яких замкнене положення і, отже, створити високе попредставлений в лівій частині Фіг.3. Зокрема, кожпереднє затягування на натяжних поясах 1 і 2. ний стяжний елемент 5 забезпечений у своїй сеРадіальне переміщення стяжних елементів 5 здійредній ділянці області прохідною в обводовому снюється при цьому за допомогою обох затяжних напрямі конічною виїмкою 6, узгодженою за своєю важелів 18 і 19, внаслідок чого значно скорочуєтьформою з відповідними конічними поверхнями 7, 8 ся необхідний, крім того, для повного затиску консз'єднувальних або зв'язувальних кілець 9, 10, які трукції хід болта. Остаточне попереднє затягуванзабезпечують з'єднання з суміжними деталями, що ня натяжних поясів 1 і 2 встановлюється, в з'єднуються між собою. Одне зі з'єднувальних кікінцевому результаті, шляхом затягнення гайок 39, лець 9, 10 забезпечене на внутрішній поверхні що знаходяться на різі/натяжних болтів 22. замкненим кільцевим підсилювальним елементом Після відповідного перемикання затяжні важе11. Конструкцію доповнюють ряд кріпильних елелі 18 і 19 утримуються в замкненому положенні за ментів 12, 13 стрічки, а також спускових пружин 14. допомогою стопорних хомутів 25 і засувок 26. По Згідно з Фіг.4-6 з'єднувальні болти 3 і 4 кріпдосягненні заданого положення за допомогою заляться відповідно попарно в затискному елементі сувок 26 здійснюється розмикання конструкції. В 15, 16. Останні складаються відповідно з опорної описаній тут конструкції це відбувається за допопланки 17, яка за своєю формою відповідає радіумогою електромагнітної системи, яка впливає на су з'єднувальних кілець 9, 10, що з'єднуються між розмикальну засувку 28, спричиняє контрольоване собою, і кріпляться з можливістю повороту на двох розмикання системи і забезпечує уповільнене звізатискних важелях 18 і 19. льнення накопиченої в ній енергії. Одночасно приЗатискні важелі 18 і 19, як витікає, зокрема, з сутнє у всій системі тертя за рахунок сил інерції детальних зображень на Фіг.4-6, з'єднані за допомаси запірно-затискної системи і системи натягмогою болтів 3 або, відповідно, 4 з натяжними понення стрічки підтримує процес розмикання, який ясами 1 і 2 і виконані як так звані швидкозатискні протікає під контролем. Після того, як затискні ваважелі. Власне затискний важіль утворений при желі 18 і 19 в процесі свого розмикання подолали цьому приблизно прямокутною рамою 20, один відстань b, пружні уповільнювальні елементи у кінець якої закріплений з можливістю повороту формі двох пластинчастих пружин 34, 35 входять в навколо утвореної відкидним болтом 21 осі, що зачеплення з болтами 37. Коли ці болти ковзають проходить паралельно болтам 3 і 4. В іншій кінцепо поверхні пластинчастих пружин 34, 35 і при вій ділянці рами 20 розміщений в отворі натяжний цьому пружно деформують пластинчасті пружини, болт 22, який проходить всередину рами 20 і там вони створюють протидіючий момент по віднозабезпечений виступом 23. Цей виступ 23 виконашенню до моменту розмикання затяжних важелів ний, в свою чергу, як кріпильний елемент для бол18 і 19, і це приводить до сповільнення контрольота 3, який через подовжні отвори 24 рами 20 виваного процесу розмикання. При цьому за рахунок ступає з обох сторін від рами 20 і в цих зонах вибору матеріалів з відповідним модулем пружнослужить опорою для обох натяжних поясів 1 і 2. За сті, а також вибору оптимальної відстані b, створахунок обертання натяжної гайки 39 на затискнорюються майже будь-які бажані можливості узгому болті 22 він переміщається в рамі 20 разом з дження часу розмикання і градієнта сила/час і виступом 23 і болтом 3, внаслідок чого в натяжних разом з тим досягається оптимізація збудження, а поясах 1 і 2 створюється високе напруження. також загальне подальше зниження навантажень. Далі, на кінцевій ділянці кожної з рам 20, на Далі, за рахунок вибору натяжних поясів або, якій розміщений натяжний болт 22, розташований відповідно, натяжних строп відповідної довжини і відповідно запірний хомут 25, що взаємодіє із заза рахунок встановлення необхідного числа стяжсувкою 26, яка кріпиться на відстані від відкидного них елементів вищеописаний стрічковий натяжний болта 21 в приймальному гнізді 36 опорної планки пристрій може бути використаний практично для 17 з можливістю переміщення в подовжньому навсіх діаметрів зв'язувальних кілець або фланців. У прямі натяжної стрічки. Засувка 26 виступає своїтому числі для дуже великих діаметрів, для яких ми обома кінцевими ділянками з приймального до цього часу застосування подібного роду стрічгнізда 36, при цьому одна кінцева ділянка в закових натяжних з'єднань вважалось неможливим, і мкненому положенні конструкції входить під запірзамість них використовувались більш дорогі і, пений хомут 25, а кінцева ділянка, повернута від заредусім, більш важкі з'єднувальні пристрої. При тискного важеля 18, взаємодіє з розмикальною розрахунку необхідних міцнісних характеристик засувкою 28, за допомогою якої запускається провідпадає необхідність при використанні вищеопицес розмикання і яка стопориться спусковою прусаної конструкції враховувати можливе виникненжиною 38. ня згинаючих моментів на зв'язувальних кільцях. Нарешті, в приймальному гнізді 36, вище опоБільш того, зв'язувальні кільця, що охоплюються рної планки 17, кріпляться дві пластинчасті пружинатяжними стрічками, утворюють систему, яка ни 34 і 35, обидва кінці яких виступають відповідно відрізняється високою несучою здатністю, яка при 7 79431 8 цьому обмежується по суті лише міцністю зв'язувстановити як один затискний пристрій, так і певальних кілець або фланців. редбачити декілька аналогічних пристроїв, розпоНарешті, потрібно зазначити, що в рамках даділених по колу. ного винаходу не тільки на загальному колі можна Комп’ютерна в ерстка О. Гапоненко Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
