Опорна балка візка для кільцевого охолоджувача

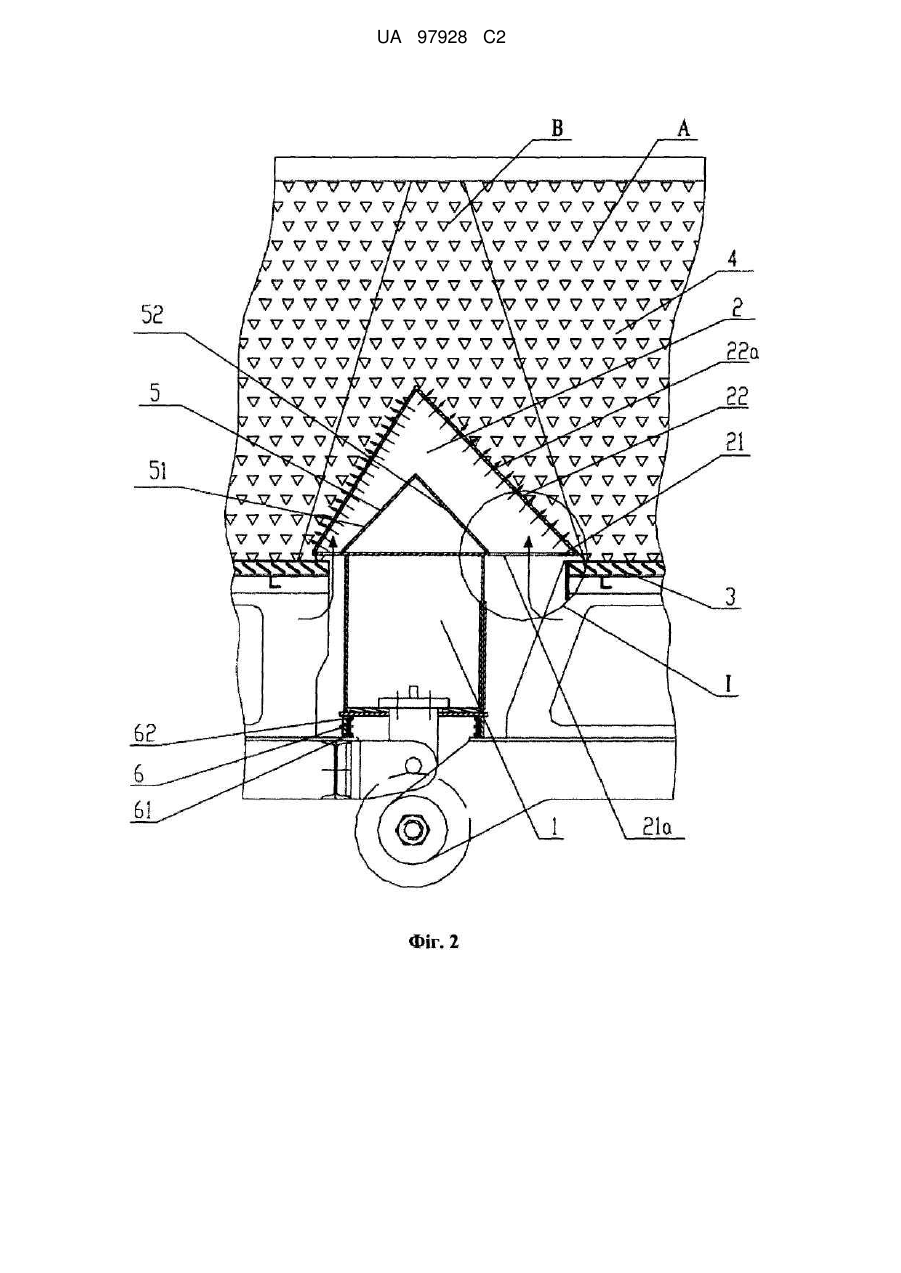

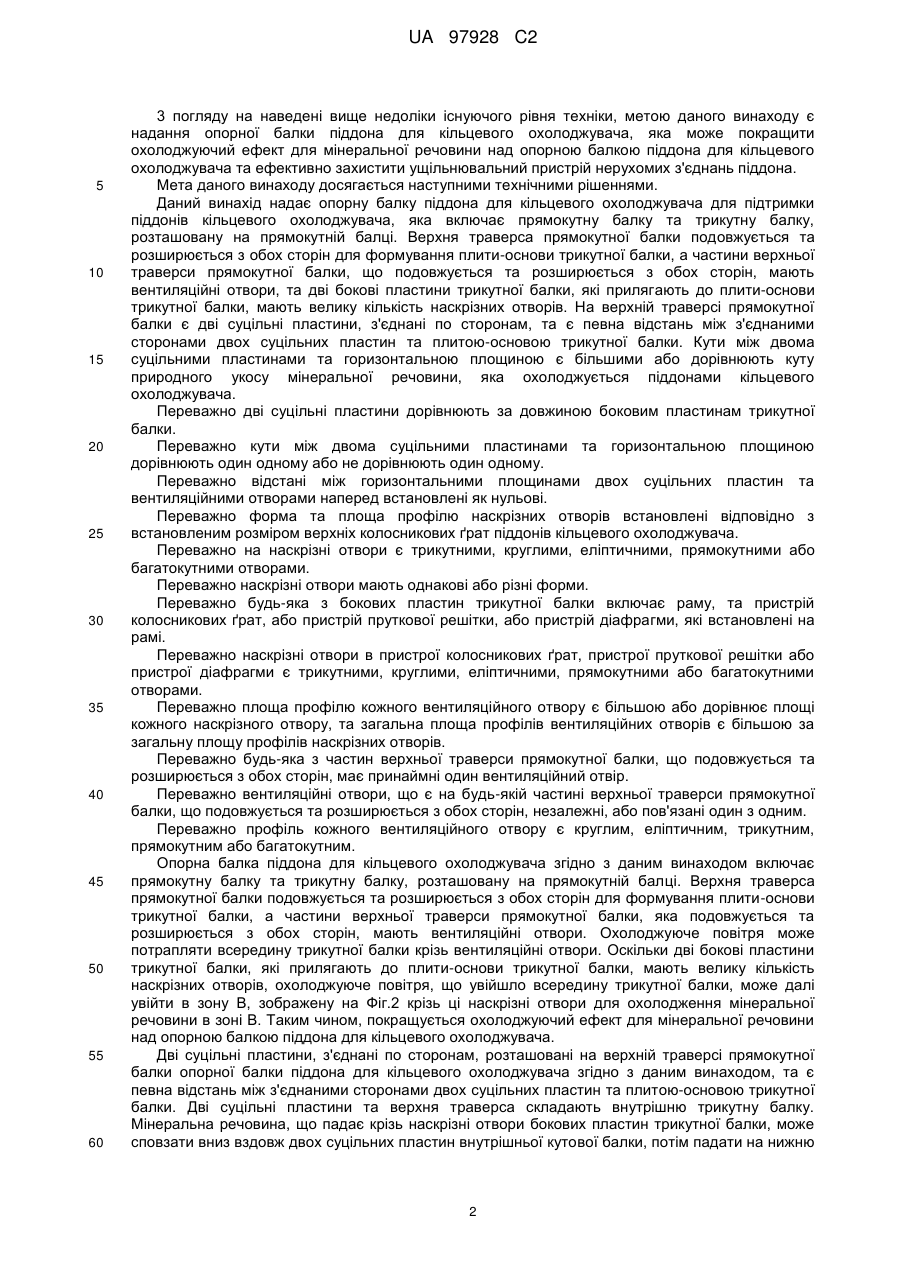

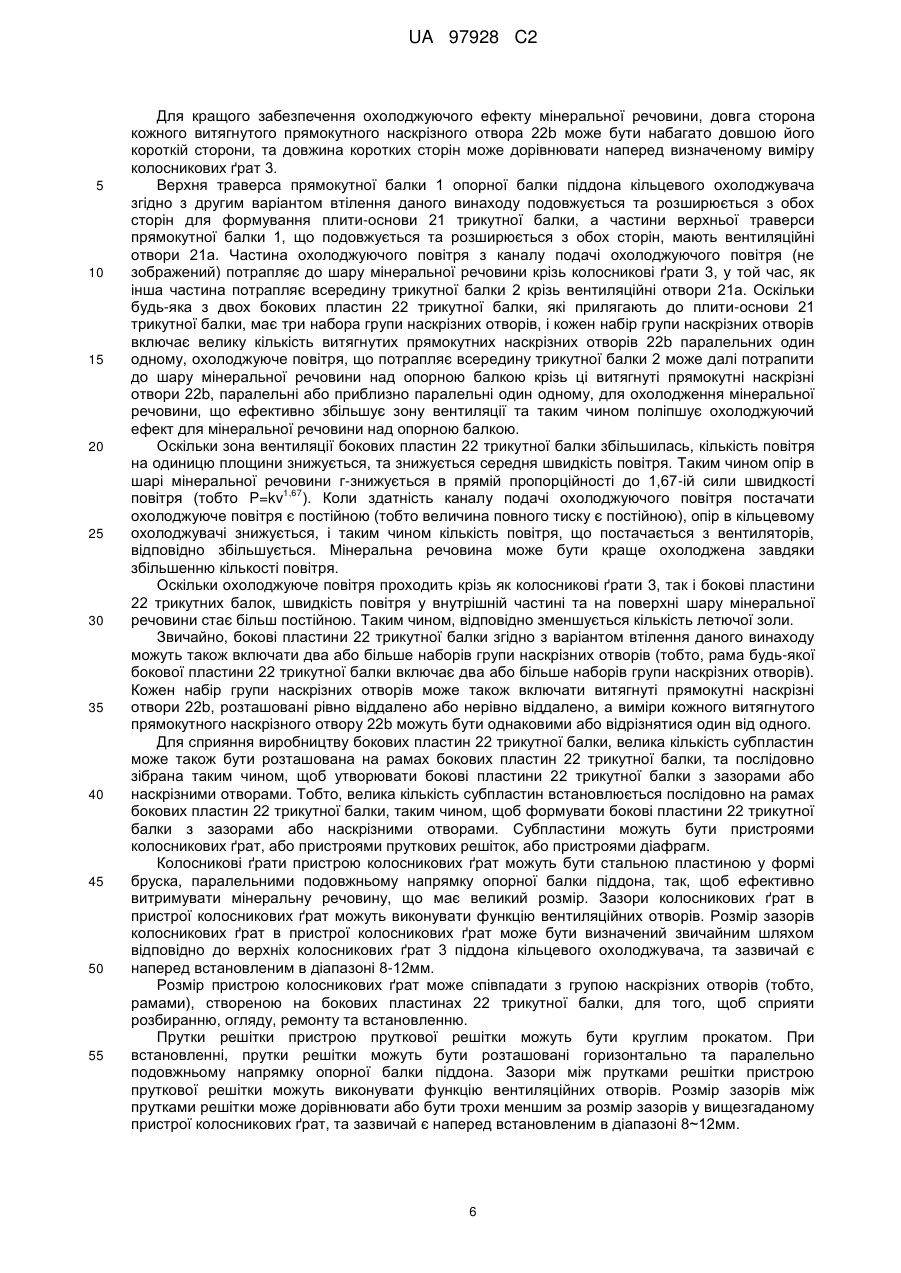

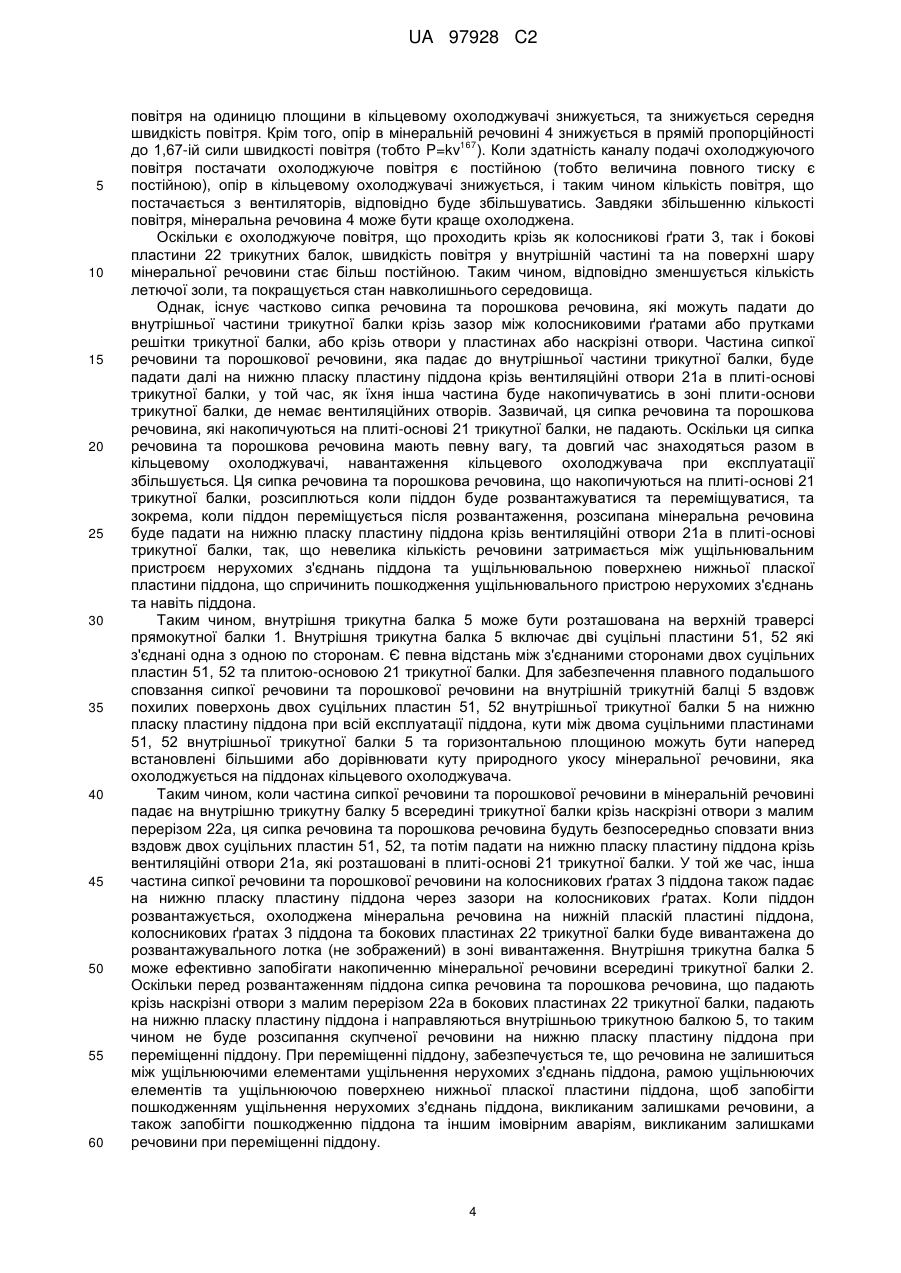

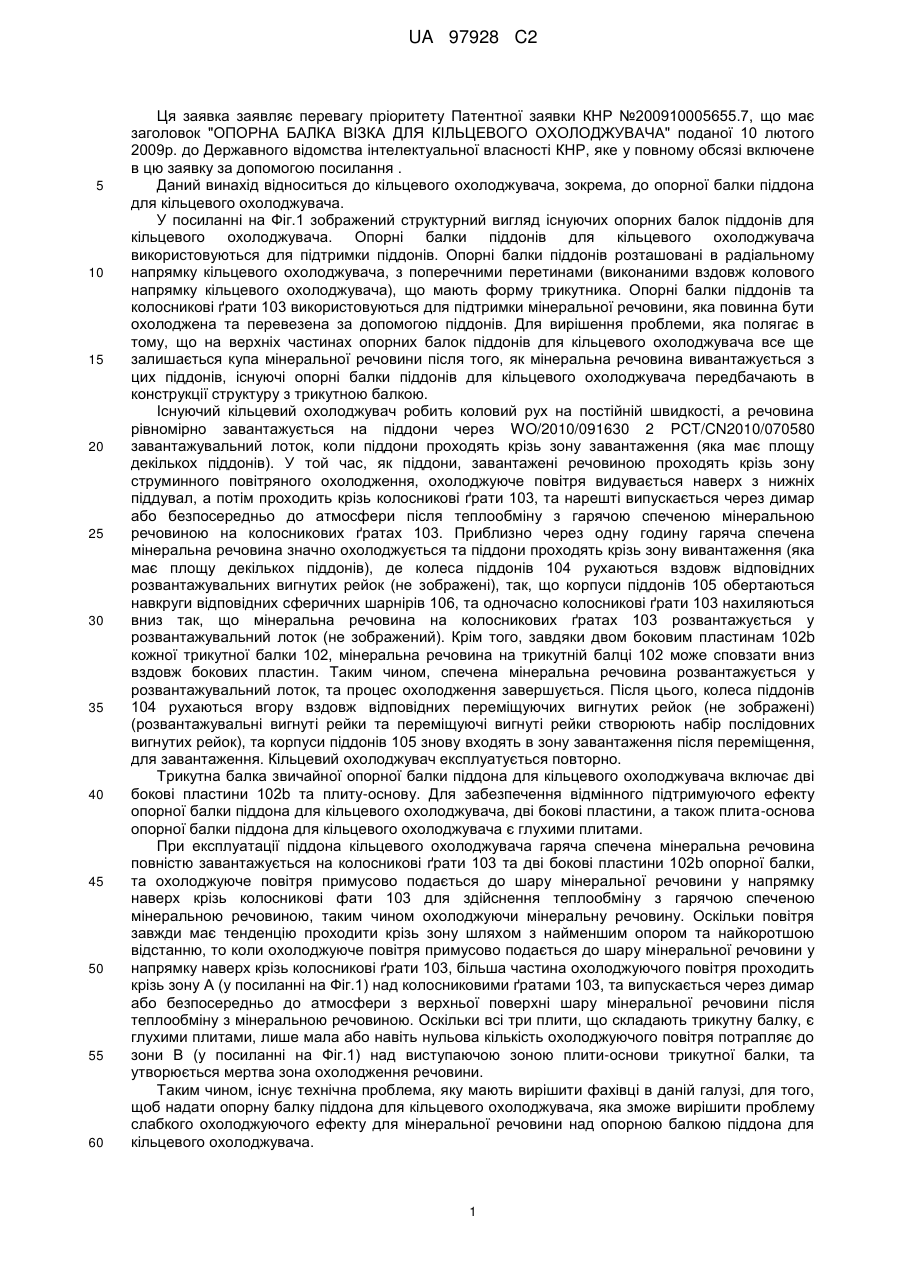

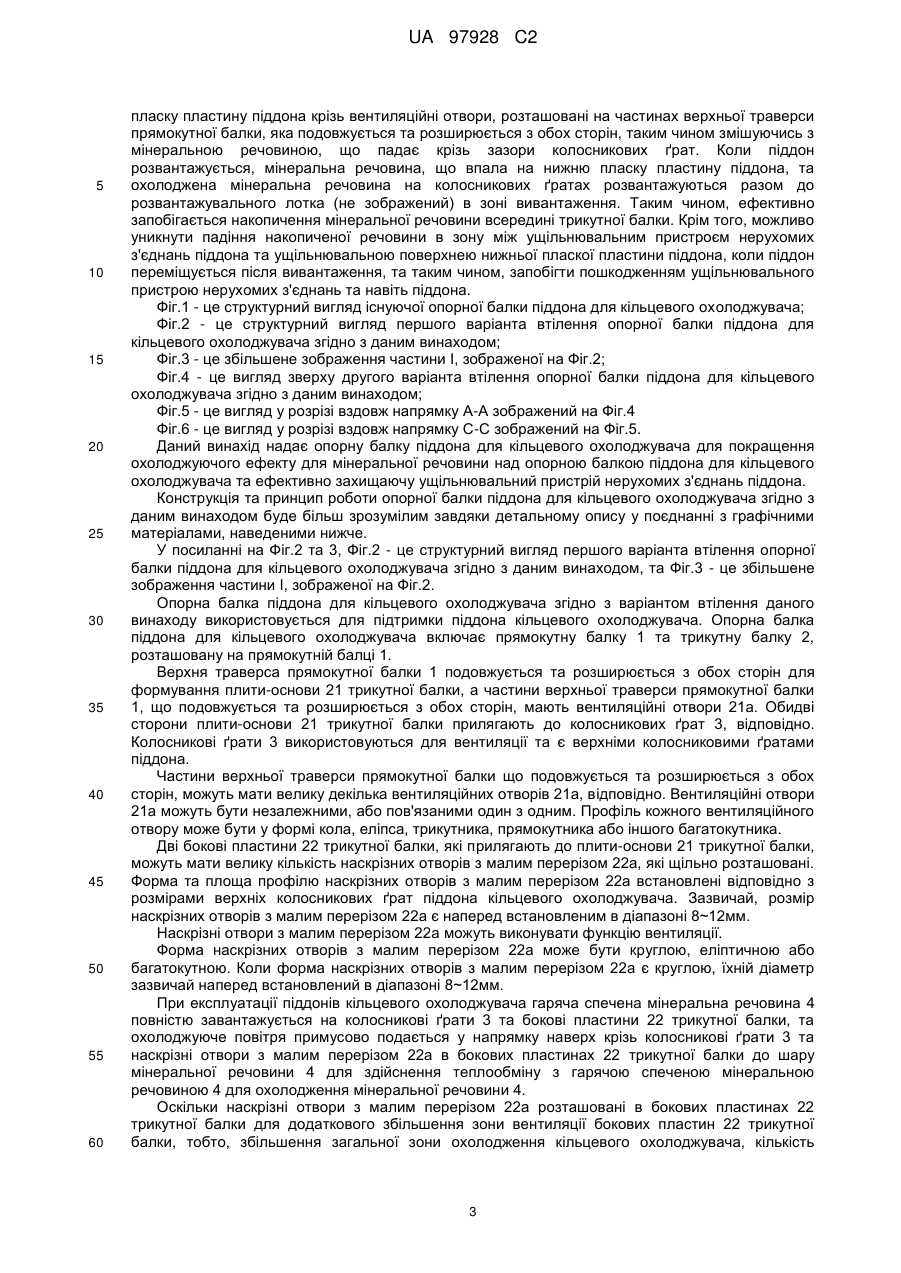

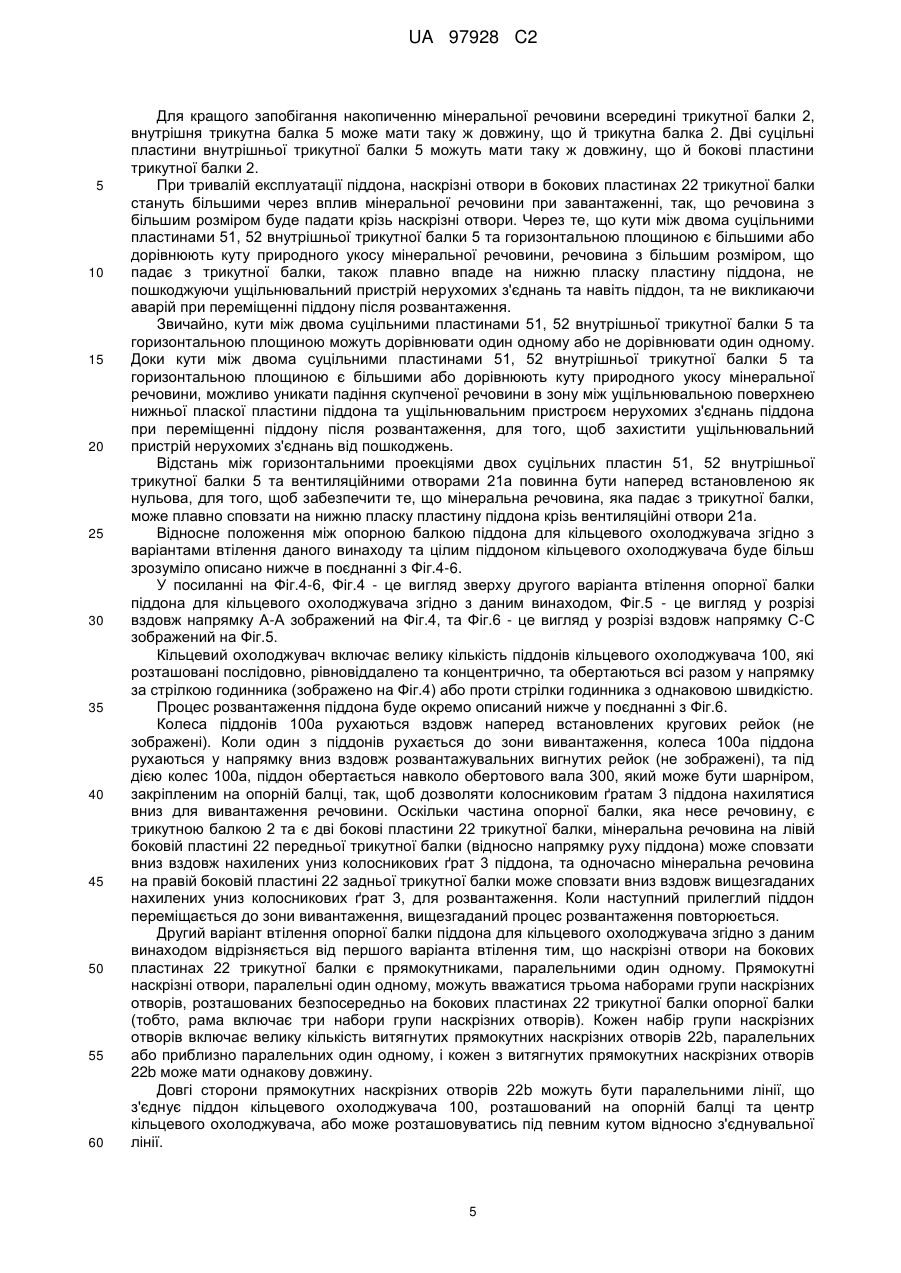

Реферат: Візок кільцевого охолоджувача сипких матеріалів має опорну балку. Вона складається з прямокутної (1) та розташованої на нею трикутної (2) балок. Верхня опорна пластина прямокутної балки (1) використовується як основа (21) трикутної балки і подовжується в сторони. У подовженій частині верхньої опорної пластини прямокутної балки (1) є вентиляційні отвори (21а). Дві бокові пластини (22) трикутної балки прилягають до основи (21) і мають наскрізні отвори (22а). На верхній пластині прямокутної балки (1) розташовані дві суцільні пластини (51, 52), які є нахиленими та з'єднаними. Вони утворюють з верхньою пластиною внутрішню трикутну балку (5). Кут нахилу двох суцільних пластин (51, 52) є не меншим за кут природного укосу охолоджених сипких матеріалів. Винахід сприяє захисту прямокутної балки від зношування сипкими матеріалами, що прохоплюються скрізь вентиляційні отвори, і більш рівномірному охолодженню сипкої маси. UA 97928 C2 (12) UA 97928 C2 UA 97928 C2 5 10 15 20 25 30 35 40 45 50 55 60 Ця заявка заявляє перевагу пріоритету Патентної заявки КНР №200910005655.7, що має заголовок "ОПОРНА БАЛКА ВІЗКА ДЛЯ КІЛЬЦЕВОГО ОХОЛОДЖУВАЧА" поданої 10 лютого 2009р. до Державного відомства інтелектуальної власності КНР, яке у повному обсязі включене в цю заявку за допомогою посилання . Даний винахід відноситься до кільцевого охолоджувача, зокрема, до опорної балки піддона для кільцевого охолоджувача. У посиланні на Фіг.1 зображений структурний вигляд існуючих опорних балок піддонів для кільцевого охолоджувача. Опорні балки піддонів для кільцевого охолоджувача використовуються для підтримки піддонів. Опорні балки піддонів розташовані в радіальному напрямку кільцевого охолоджувача, з поперечними перетинами (виконаними вздовж колового напрямку кільцевого охолоджувача), що мають форму трикутника. Опорні балки піддонів та колосникові ґрати 103 використовуються для підтримки мінеральної речовини, яка повинна бути охолоджена та перевезена за допомогою піддонів. Для вирішення проблеми, яка полягає в тому, що на верхніх частинах опорних балок піддонів для кільцевого охолоджувача все ще залишається купа мінеральної речовини після того, як мінеральна речовина вивантажується з цих піддонів, існуючі опорні балки піддонів для кільцевого охолоджувача передбачають в конструкції структуру з трикутною балкою. Існуючий кільцевий охолоджувач робить коловий рух на постійній швидкості, а речовина рівномірно завантажується на піддони через WO/2010/091630 2 PCT/CN2010/070580 завантажувальний лоток, коли піддони проходять крізь зону завантаження (яка має площу декількох піддонів). У той час, як піддони, завантажені речовиною проходять крізь зону струминного повітряного охолодження, охолоджуюче повітря видувається наверх з нижніх піддувал, а потім проходить крізь колосникові ґрати 103, та нарешті випускається через димар або безпосередньо до атмосфери після теплообміну з гарячою спеченою мінеральною речовиною на колосникових ґратах 103. Приблизно через одну годину гаряча спечена мінеральна речовина значно охолоджується та піддони проходять крізь зону вивантаження (яка має площу декількох піддонів), де колеса піддонів 104 рухаються вздовж відповідних розвантажувальних вигнутих рейок (не зображені), так, що корпуси піддонів 105 обертаються навкруги відповідних сферичних шарнірів 106, та одночасно колосникові ґрати 103 нахиляються вниз так, що мінеральна речовина на колосникових ґратах 103 розвантажується у розвантажувальний лоток (не зображений). Крім того, завдяки двом боковим пластинам 102b кожної трикутної балки 102, мінеральна речовина на трикутній балці 102 може сповзати вниз вздовж бокових пластин. Таким чином, спечена мінеральна речовина розвантажується у розвантажувальний лоток, та процес охолодження завершується. Після цього, колеса піддонів 104 рухаються вгору вздовж відповідних переміщуючих вигнутих рейок (не зображені) (розвантажувальні вигнуті рейки та переміщуючі вигнуті рейки створюють набір послідовних вигнутих рейок), та корпуси піддонів 105 знову входять в зону завантаження після переміщення, для завантаження. Кільцевий охолоджувач експлуатується повторно. Трикутна балка звичайної опорної балки піддона для кільцевого охолоджувача включає дві бокові пластини 102b та плиту-основу. Для забезпечення відмінного підтримуючого ефекту опорної балки піддона для кільцевого охолоджувача, дві бокові пластини, а також плита-основа опорної балки піддона для кільцевого охолоджувача є глухими плитами. При експлуатації піддона кільцевого охолоджувача гаряча спечена мінеральна речовина повністю завантажується на колосникові ґрати 103 та дві бокові пластини 102b опорної балки, та охолоджуюче повітря примусово подається до шару мінеральної речовини у напрямку наверх крізь колосникові фати 103 для здійснення теплообміну з гарячою спеченою мінеральною речовиною, таким чином охолоджуючи мінеральну речовину. Оскільки повітря завжди має тенденцію проходити крізь зону шляхом з найменшим опором та найкоротшою відстанню, то коли охолоджуюче повітря примусово подається до шару мінеральної речовини у напрямку наверх крізь колосникові ґрати 103, більша частина охолоджуючого повітря проходить крізь зону А (у посиланні на Фіг.1) над колосниковими ґратами 103, та випускається через димар або безпосередньо до атмосфери з верхньої поверхні шару мінеральної речовини після теплообміну з мінеральною речовиною. Оскільки всі три плити, що складають трикутну балку, є глухими плитами, лише мала або навіть нульова кількість охолоджуючого повітря потрапляє до зони В (у посиланні на Фіг.1) над виступаючою зоною плити-основи трикутної балки, та утворюється мертва зона охолодження речовини. Таким чином, існує технічна проблема, яку мають вирішити фахівці в даній галузі, для того, щоб надати опорну балку піддона для кільцевого охолоджувача, яка зможе вирішити проблему слабкого охолоджуючого ефекту для мінеральної речовини над опорною балкою піддона для кільцевого охолоджувача. 1 UA 97928 C2 5 10 15 20 25 30 35 40 45 50 55 60 3 погляду на наведені вище недоліки існуючого рівня техніки, метою даного винаходу є надання опорної балки піддона для кільцевого охолоджувача, яка може покращити охолоджуючий ефект для мінеральної речовини над опорною балкою піддона для кільцевого охолоджувача та ефективно захистити ущільнювальний пристрій нерухомих з'єднань піддона. Мета даного винаходу досягається наступними технічними рішеннями. Даний винахід надає опорну балку піддона для кільцевого охолоджувача для підтримки піддонів кільцевого охолоджувача, яка включає прямокутну балку та трикутну балку, розташовану на прямокутній балці. Верхня траверса прямокутної балки подовжується та розширюється з обох сторін для формування плити-основи трикутної балки, а частини верхньої траверси прямокутної балки, що подовжується та розширюється з обох сторін, мають вентиляційні отвори, та дві бокові пластини трикутної балки, які прилягають до плити-основи трикутної балки, мають велику кількість наскрізних отворів. На верхній траверсі прямокутної балки є дві суцільні пластини, з'єднані по сторонам, та є певна відстань між з'єднаними сторонами двох суцільних пластин та плитою-основою трикутної балки. Кути між двома суцільними пластинами та горизонтальною площиною є більшими або дорівнюють куту природного укосу мінеральної речовини, яка охолоджується піддонами кільцевого охолоджувача. Переважно дві суцільні пластини дорівнюють за довжиною боковим пластинам трикутної балки. Переважно кути між двома суцільними пластинами та горизонтальною площиною дорівнюють один одному або не дорівнюють один одному. Переважно відстані між горизонтальними площинами двох суцільних пластин та вентиляційними отворами наперед встановлені як нульові. Переважно форма та площа профілю наскрізних отворів встановлені відповідно з встановленим розміром верхніх колосникових ґрат піддонів кільцевого охолоджувача. Переважно на наскрізні отвори є трикутними, круглими, еліптичними, прямокутними або багатокутними отворами. Переважно наскрізні отвори мають однакові або різні форми. Переважно будь-яка з бокових пластин трикутної балки включає раму, та пристрій колосникових ґрат, або пристрій пруткової решітки, або пристрій діафрагми, які встановлені на рамі. Переважно наскрізні отвори в пристрої колосникових ґрат, пристрої пруткової решітки або пристрої діафрагми є трикутними, круглими, еліптичними, прямокутними або багатокутними отворами. Переважно площа профілю кожного вентиляційного отвору є більшою або дорівнює площі кожного наскрізного отвору, та загальна площа профілів вентиляційних отворів є більшою за загальну площу профілів наскрізних отворів. Переважно будь-яка з частин верхньої траверси прямокутної балки, що подовжується та розширюється з обох сторін, має принаймні один вентиляційний отвір. Переважно вентиляційні отвори, що є на будь-якій частині верхньої траверси прямокутної балки, що подовжується та розширюється з обох сторін, незалежні, або пов'язані один з одним. Переважно профіль кожного вентиляційного отвору є круглим, еліптичним, трикутним, прямокутним або багатокутним. Опорна балка піддона для кільцевого охолоджувача згідно з даним винаходом включає прямокутну балку та трикутну балку, розташовану на прямокутній балці. Верхня траверса прямокутної балки подовжується та розширюється з обох сторін для формування плити-основи трикутної балки, а частини верхньої траверси прямокутної балки, яка подовжується та розширюється з обох сторін, мають вентиляційні отвори. Охолоджуюче повітря може потрапляти всередину трикутної балки крізь вентиляційні отвори. Оскільки дві бокові пластини трикутної балки, які прилягають до плити-основи трикутної балки, мають велику кількість наскрізних отворів, охолоджуюче повітря, що увійшло всередину трикутної балки, може далі увійти в зону В, зображену на Фіг.2 крізь ці наскрізні отвори для охолодження мінеральної речовини в зоні В. Таким чином, покращується охолоджуючий ефект для мінеральної речовини над опорною балкою піддона для кільцевого охолоджувача. Дві суцільні пластини, з'єднані по сторонам, розташовані на верхній траверсі прямокутної балки опорної балки піддона для кільцевого охолоджувача згідно з даним винаходом, та є певна відстань між з'єднаними сторонами двох суцільних пластин та плитою-основою трикутної балки. Дві суцільні пластини та верхня траверса складають внутрішню трикутну балку. Мінеральна речовина, що падає крізь наскрізні отвори бокових пластин трикутної балки, може сповзати вниз вздовж двох суцільних пластин внутрішньої кутової балки, потім падати на нижню 2 UA 97928 C2 5 10 15 20 25 30 35 40 45 50 55 60 пласку пластину піддона крізь вентиляційні отвори, розташовані на частинах верхньої траверси прямокутної балки, яка подовжується та розширюється з обох сторін, таким чином змішуючись з мінеральною речовиною, що падає крізь зазори колосникових ґрат. Коли піддон розвантажується, мінеральна речовина, що впала на нижню пласку пластину піддона, та охолоджена мінеральна речовина на колосникових ґратах розвантажуються разом до розвантажувального лотка (не зображений) в зоні вивантаження. Таким чином, ефективно запобігається накопичення мінеральної речовини всередині трикутної балки. Крім того, можливо уникнути падіння накопиченої речовини в зону між ущільнювальним пристроєм нерухомих з'єднань піддона та ущільнювальною поверхнею нижньої пласкої пластини піддона, коли піддон переміщується після вивантаження, та таким чином, запобігти пошкодженням ущільнювального пристрою нерухомих з'єднань та навіть піддона. Фіг.1 - це структурний вигляд існуючої опорної балки піддона для кільцевого охолоджувача; Фіг.2 - це структурний вигляд першого варіанта втілення опорної балки піддона для кільцевого охолоджувача згідно з даним винаходом; Фіг.3 - це збільшене зображення частини І, зображеної на Фіг.2; Фіг.4 - це вигляд зверху другого варіанта втілення опорної балки піддона для кільцевого охолоджувача згідно з даним винаходом; Фіг.5 - це вигляд у розрізі вздовж напрямку А-А зображений на Фіг.4 Фіг.6 - це вигляд у розрізі вздовж напрямку С-С зображений на Фіг.5. Даний винахід надає опорну балку піддона для кільцевого охолоджувача для покращення охолоджуючого ефекту для мінеральної речовини над опорною балкою піддона для кільцевого охолоджувача та ефективно захищаючу ущільнювальний пристрій нерухомих з'єднань піддона. Конструкція та принцип роботи опорної балки піддона для кільцевого охолоджувача згідно з даним винаходом буде більш зрозумілим завдяки детальному опису у поєднанні з графічними матеріалами, наведеними нижче. У посиланні на Фіг.2 та 3, Фіг.2 - це структурний вигляд першого варіанта втілення опорної балки піддона для кільцевого охолоджувача згідно з даним винаходом, та Фіг.3 - це збільшене зображення частини І, зображеної на Фіг.2. Опорна балка піддона для кільцевого охолоджувача згідно з варіантом втілення даного винаходу використовується для підтримки піддона кільцевого охолоджувача. Опорна балка піддона для кільцевого охолоджувача включає прямокутну балку 1 та трикутну балку 2, розташовану на прямокутній балці 1. Верхня траверса прямокутної балки 1 подовжується та розширюється з обох сторін для формування плити-основи 21 трикутної балки, а частини верхньої траверси прямокутної балки 1, що подовжується та розширюється з обох сторін, мають вентиляційні отвори 21а. Обидві сторони плити-основи 21 трикутної балки прилягають до колосникових ґрат 3, відповідно. Колосникові ґрати 3 використовуються для вентиляції та є верхніми колосниковими ґратами піддона. Частини верхньої траверси прямокутної балки що подовжується та розширюється з обох сторін, можуть мати велику декілька вентиляційних отворів 21а, відповідно. Вентиляційні отвори 21а можуть бути незалежними, або пов'язаними один з одним. Профіль кожного вентиляційного отвору може бути у формі кола, еліпса, трикутника, прямокутника або іншого багатокутника. Дві бокові пластини 22 трикутної балки, які прилягають до плити-основи 21 трикутної балки, можуть мати велику кількість наскрізних отворів з малим перерізом 22а, які щільно розташовані. Форма та площа профілю наскрізних отворів з малим перерізом 22а встановлені відповідно з розмірами верхніх колосникових ґрат піддона кільцевого охолоджувача. Зазвичай, розмір наскрізних отворів з малим перерізом 22а є наперед встановленим в діапазоні 8~12мм. Наскрізні отвори з малим перерізом 22а можуть виконувати функцію вентиляції. Форма наскрізних отворів з малим перерізом 22а може бути круглою, еліптичною або багатокутною. Коли форма наскрізних отворів з малим перерізом 22а є круглою, їхній діаметр зазвичай наперед встановлений в діапазоні 8~12мм. При експлуатації піддонів кільцевого охолоджувача гаряча спечена мінеральна речовина 4 повністю завантажується на колосникові ґрати 3 та бокові пластини 22 трикутної балки, та охолоджуюче повітря примусово подається у напрямку наверх крізь колосникові ґрати 3 та наскрізні отвори з малим перерізом 22а в бокових пластинах 22 трикутної балки до шару мінеральної речовини 4 для здійснення теплообміну з гарячою спеченою мінеральною речовиною 4 для охолодження мінеральної речовини 4. Оскільки наскрізні отвори з малим перерізом 22а розташовані в бокових пластинах 22 трикутної балки для додаткового збільшення зони вентиляції бокових пластин 22 трикутної балки, тобто, збільшення загальної зони охолодження кільцевого охолоджувача, кількість 3 UA 97928 C2 5 10 15 20 25 30 35 40 45 50 55 60 повітря на одиницю площини в кільцевому охолоджувачі знижується, та знижується середня швидкість повітря. Крім того, опір в мінеральній речовині 4 знижується в прямій пропорційності 167 до 1,67-ій сили швидкості повітря (тобто P=kv ). Коли здатність каналу подачі охолоджуючого повітря постачати охолоджуюче повітря є постійною (тобто величина повного тиску є постійною), опір в кільцевому охолоджувачі знижується, і таким чином кількість повітря, що постачається з вентиляторів, відповідно буде збільшуватись. Завдяки збільшенню кількості повітря, мінеральна речовина 4 може бути краще охолоджена. Оскільки є охолоджуюче повітря, що проходить крізь як колосникові ґрати 3, так і бокові пластини 22 трикутних балок, швидкість повітря у внутрішній частині та на поверхні шару мінеральної речовини стає більш постійною. Таким чином, відповідно зменшується кількість летючої золи, та покращується стан навколишнього середовища. Однак, існує частково сипка речовина та порошкова речовина, які можуть падати до внутрішньої частини трикутної балки крізь зазор між колосниковими ґратами або прутками решітки трикутної балки, або крізь отвори у пластинах або наскрізні отвори. Частина сипкої речовини та порошкової речовини, яка падає до внутрішньої частини трикутної балки, буде падати далі на нижню пласку пластину піддона крізь вентиляційні отвори 21а в плиті-основі трикутної балки, у той час, як їхня інша частина буде накопичуватись в зоні плити-основи трикутної балки, де немає вентиляційних отворів. Зазвичай, ця сипка речовина та порошкова речовина, які накопичуються на плиті-основі 21 трикутної балки, не падають. Оскільки ця сипка речовина та порошкова речовина мають певну вагу, та довгий час знаходяться разом в кільцевому охолоджувачі, навантаження кільцевого охолоджувача при експлуатації збільшується. Ця сипка речовина та порошкова речовина, що накопичуються на плиті-основі 21 трикутної балки, розсиплються коли піддон буде розвантажуватися та переміщуватися, та зокрема, коли піддон переміщується після розвантаження, розсипана мінеральна речовина буде падати на нижню пласку пластину піддона крізь вентиляційні отвори 21а в плиті-основі трикутної балки, так, що невелика кількість речовини затримається між ущільнювальним пристроєм нерухомих з'єднань піддона та ущільнювальною поверхнею нижньої пласкої пластини піддона, що спричинить пошкодження ущільнювального пристрою нерухомих з'єднань та навіть піддона. Таким чином, внутрішня трикутна балка 5 може бути розташована на верхній траверсі прямокутної балки 1. Внутрішня трикутна балка 5 включає дві суцільні пластини 51, 52 які з'єднані одна з одною по сторонам. Є певна відстань між з'єднаними сторонами двох суцільних пластин 51, 52 та плитою-основою 21 трикутної балки. Для забезпечення плавного подальшого сповзання сипкої речовини та порошкової речовини на внутрішній трикутній балці 5 вздовж похилих поверхонь двох суцільних пластин 51, 52 внутрішньої трикутної балки 5 на нижню пласку пластину піддона при всій експлуатації піддона, кути між двома суцільними пластинами 51, 52 внутрішньої трикутної балки 5 та горизонтальною площиною можуть бути наперед встановлені більшими або дорівнювати куту природного укосу мінеральної речовини, яка охолоджується на піддонах кільцевого охолоджувача. Таким чином, коли частина сипкої речовини та порошкової речовини в мінеральній речовині падає на внутрішню трикутну балку 5 всередині трикутної балки крізь наскрізні отвори з малим перерізом 22а, ця сипка речовина та порошкова речовина будуть безпосередньо сповзати вниз вздовж двох суцільних пластин 51, 52, та потім падати на нижню пласку пластину піддона крізь вентиляційні отвори 21а, які розташовані в плиті-основі 21 трикутної балки. У той же час, інша частина сипкої речовини та порошкової речовини на колосникових ґратах 3 піддона також падає на нижню пласку пластину піддона через зазори на колосникових ґратах. Коли піддон розвантажується, охолоджена мінеральна речовина на нижній пласкій пластині піддона, колосникових ґратах 3 піддона та бокових пластинах 22 трикутної балки буде вивантажена до розвантажувального лотка (не зображений) в зоні вивантаження. Внутрішня трикутна балка 5 може ефективно запобігати накопиченню мінеральної речовини всередині трикутної балки 2. Оскільки перед розвантаженням піддона сипка речовина та порошкова речовина, що падають крізь наскрізні отвори з малим перерізом 22а в бокових пластинах 22 трикутної балки, падають на нижню пласку пластину піддона і направляються внутрішньою трикутною балкою 5, то таким чином не буде розсипання скупченої речовини на нижню пласку пластину піддона при переміщенні піддону. При переміщенні піддону, забезпечується те, що речовина не залишиться між ущільнюючими елементами ущільнення нерухомих з'єднань піддона, рамою ущільнюючих елементів та ущільнюючою поверхнею нижньої пласкої пластини піддона, щоб запобігти пошкодженням ущільнення нерухомих з'єднань піддона, викликаним залишками речовини, а також запобігти пошкодженню піддона та іншим імовірним аваріям, викликаним залишками речовини при переміщенні піддону. 4 UA 97928 C2 5 10 15 20 25 30 35 40 45 50 55 60 Для кращого запобігання накопиченню мінеральної речовини всередині трикутної балки 2, внутрішня трикутна балка 5 може мати таку ж довжину, що й трикутна балка 2. Дві суцільні пластини внутрішньої трикутної балки 5 можуть мати таку ж довжину, що й бокові пластини трикутної балки 2. При тривалій експлуатації піддона, наскрізні отвори в бокових пластинах 22 трикутної балки стануть більшими через вплив мінеральної речовини при завантаженні, так, що речовина з більшим розміром буде падати крізь наскрізні отвори. Через те, що кути між двома суцільними пластинами 51, 52 внутрішньої трикутної балки 5 та горизонтальною площиною є більшими або дорівнюють куту природного укосу мінеральної речовини, речовина з більшим розміром, що падає з трикутної балки, також плавно впаде на нижню пласку пластину піддона, не пошкоджуючи ущільнювальний пристрій нерухомих з'єднань та навіть піддон, та не викликаючи аварій при переміщенні піддону після розвантаження. Звичайно, кути між двома суцільними пластинами 51, 52 внутрішньої трикутної балки 5 та горизонтальною площиною можуть дорівнювати один одному або не дорівнювати один одному. Доки кути між двома суцільними пластинами 51, 52 внутрішньої трикутної балки 5 та горизонтальною площиною є більшими або дорівнюють куту природного укосу мінеральної речовини, можливо уникати падіння скупченої речовини в зону між ущільнювальною поверхнею нижньої пласкої пластини піддона та ущільнювальним пристроєм нерухомих з'єднань піддона при переміщенні піддону після розвантаження, для того, щоб захистити ущільнювальний пристрій нерухомих з'єднань від пошкоджень. Відстань між горизонтальними проекціями двох суцільних пластин 51, 52 внутрішньої трикутної балки 5 та вентиляційними отворами 21а повинна бути наперед встановленою як нульова, для того, щоб забезпечити те, що мінеральна речовина, яка падає з трикутної балки, може плавно сповзати на нижню пласку пластину піддона крізь вентиляційні отвори 21а. Відносне положення між опорною балкою піддона для кільцевого охолоджувача згідно з варіантами втілення даного винаходу та цілим піддоном кільцевого охолоджувача буде більш зрозуміло описано нижче в поєднанні з Фіг.4-6. У посиланні на Фіг.4-6, Фіг.4 - це вигляд зверху другого варіанта втілення опорної балки піддона для кільцевого охолоджувача згідно з даним винаходом, Фіг.5 - це вигляд у розрізі вздовж напрямку А-А зображений на Фіг.4, та Фіг.6 - це вигляд у розрізі вздовж напрямку С-С зображений на Фіг.5. Кільцевий охолоджувач включає велику кількість піддонів кільцевого охолоджувача 100, які розташовані послідовно, рівновіддалено та концентрично, та обертаються всі разом у напрямку за стрілкою годинника (зображено на Фіг.4) або проти стрілки годинника з однаковою швидкістю. Процес розвантаження піддона буде окремо описаний нижче у поєднанні з Фіг.6. Колеса піддонів 100а рухаються вздовж наперед встановлених кругових рейок (не зображені). Коли один з піддонів рухається до зони вивантаження, колеса 100а піддона рухаються у напрямку вниз вздовж розвантажувальних вигнутих рейок (не зображені), та під дією колес 100а, піддон обертається навколо обертового вала 300, який може бути шарніром, закріпленим на опорній балці, так, щоб дозволяти колосниковим ґратам 3 піддона нахилятися вниз для вивантаження речовини. Оскільки частина опорної балки, яка несе речовину, є трикутною балкою 2 та є дві бокові пластини 22 трикутної балки, мінеральна речовина на лівій боковій пластині 22 передньої трикутної балки (відносно напрямку руху піддона) може сповзати вниз вздовж нахилених униз колосникових ґрат 3 піддона, та одночасно мінеральна речовина на правій боковій пластині 22 задньої трикутної балки може сповзати вниз вздовж вищезгаданих нахилених униз колосникових ґрат 3, для розвантаження. Коли наступний прилеглий піддон переміщається до зони вивантаження, вищезгаданий процес розвантаження повторюється. Другий варіант втілення опорної балки піддона для кільцевого охолоджувача згідно з даним винаходом відрізняється від першого варіанта втілення тим, що наскрізні отвори на бокових пластинах 22 трикутної балки є прямокутниками, паралельними один одному. Прямокутні наскрізні отвори, паралельні один одному, можуть вважатися трьома наборами групи наскрізних отворів, розташованих безпосередньо на бокових пластинах 22 трикутної балки опорної балки (тобто, рама включає три набори групи наскрізних отворів). Кожен набір групи наскрізних отворів включає велику кількість витягнутих прямокутних наскрізних отворів 22b, паралельних або приблизно паралельних один одному, і кожен з витягнутих прямокутних наскрізних отворів 22b може мати однакову довжину. Довгі сторони прямокутних наскрізних отворів 22b можуть бути паралельними лінії, що з'єднує піддон кільцевого охолоджувача 100, розташований на опорній балці та центр кільцевого охолоджувача, або може розташовуватись під певним кутом відносно з'єднувальної лінії. 5 UA 97928 C2 5 10 15 20 25 30 35 40 45 50 55 Для кращого забезпечення охолоджуючого ефекту мінеральної речовини, довга сторона кожного витягнутого прямокутного наскрізного отвора 22b може бути набагато довшою його короткій сторони, та довжина коротких сторін може дорівнювати наперед визначеному виміру колосникових ґрат 3. Верхня траверса прямокутної балки 1 опорної балки піддона кільцевого охолоджувача згідно з другим варіантом втілення даного винаходу подовжується та розширюється з обох сторін для формування плити-основи 21 трикутної балки, а частини верхньої траверси прямокутної балки 1, що подовжується та розширюється з обох сторін, мають вентиляційні отвори 21а. Частина охолоджуючого повітря з каналу подачі охолоджуючого повітря (не зображений) потрапляє до шару мінеральної речовини крізь колосникові ґрати 3, у той час, як інша частина потрапляє всередину трикутної балки 2 крізь вентиляційні отвори 21а. Оскільки будь-яка з двох бокових пластин 22 трикутної балки, які прилягають до плити-основи 21 трикутної балки, має три набора групи наскрізних отворів, і кожен набір групи наскрізних отворів включає велику кількість витягнутих прямокутних наскрізних отворів 22b паралельних один одному, охолоджуюче повітря, що потрапляє всередину трикутної балки 2 може далі потрапити до шару мінеральної речовини над опорною балкою крізь ці витягнуті прямокутні наскрізні отвори 22b, паралельні або приблизно паралельні один одному, для охолодження мінеральної речовини, що ефективно збільшує зону вентиляції та таким чином поліпшує охолоджуючий ефект для мінеральної речовини над опорною балкою. Оскільки зона вентиляції бокових пластин 22 трикутної балки збільшилась, кількість повітря на одиницю площини знижується, та знижується середня швидкість повітря. Таким чином опір в шарі мінеральної речовини г-знижується в прямій пропорційності до 1,67-ій сили швидкості 1,67 повітря (тобто P=kv ). Коли здатність каналу подачі охолоджуючого повітря постачати охолоджуюче повітря є постійною (тобто величина повного тиску є постійною), опір в кільцевому охолоджувачі знижується, і таким чином кількість повітря, що постачається з вентиляторів, відповідно збільшується. Мінеральна речовина може бути краще охолоджена завдяки збільшенню кількості повітря. Оскільки охолоджуюче повітря проходить крізь як колосникові ґрати 3, так і бокові пластини 22 трикутних балок, швидкість повітря у внутрішній частині та на поверхні шару мінеральної речовини стає більш постійною. Таким чином, відповідно зменшується кількість летючої золи. Звичайно, бокові пластини 22 трикутної балки згідно з варіантом втілення даного винаходу можуть також включати два або більше наборів групи наскрізних отворів (тобто, рама будь-якої бокової пластини 22 трикутної балки включає два або більше наборів групи наскрізних отворів). Кожен набір групи наскрізних отворів може також включати витягнуті прямокутні наскрізні отвори 22b, розташовані рівно віддалено або нерівно віддалено, а виміри кожного витягнутого прямокутного наскрізного отвору 22b можуть бути однаковими або відрізнятися один від одного. Для сприяння виробництву бокових пластин 22 трикутної балки, велика кількість субпластин може також бути розташована на рамах бокових пластин 22 трикутної балки, та послідовно зібрана таким чином, щоб утворювати бокові пластини 22 трикутної балки з зазорами або наскрізними отворами. Тобто, велика кількість субпластин встановлюється послідовно на рамах бокових пластин 22 трикутної балки, таким чином, щоб формувати бокові пластини 22 трикутної балки з зазорами або наскрізними отворами. Субпластини можуть бути пристроями колосникових ґрат, або пристроями пруткових решіток, або пристроями діафрагм. Колосникові ґрати пристрою колосникових ґрат можуть бути стальною пластиною у формі бруска, паралельними подовжньому напрямку опорної балки піддона, так, щоб ефективно витримувати мінеральну речовину, що має великий розмір. Зазори колосникових ґрат в пристрої колосникових ґрат можуть виконувати функцію вентиляційних отворів. Розмір зазорів колосникових ґрат в пристрої колосникових ґрат може бути визначений звичайним шляхом відповідно до верхніх колосникових ґрат 3 піддона кільцевого охолоджувача, та зазвичай є наперед встановленим в діапазоні 8-12мм. Розмір пристрою колосникових ґрат може співпадати з групою наскрізних отворів (тобто, рамами), створеною на бокових пластинах 22 трикутної балки, для того, щоб сприяти розбиранню, огляду, ремонту та встановленню. Прутки решітки пристрою пруткової решітки можуть бути круглим прокатом. При встановленні, прутки решітки можуть бути розташовані горизонтально та паралельно подовжньому напрямку опорної балки піддона. Зазори між прутками решітки пристрою пруткової решітки можуть виконувати функцію вентиляційних отворів. Розмір зазорів між прутками решітки може дорівнювати або бути трохи меншим за розмір зазорів у вищезгаданому пристрої колосникових ґрат, та зазвичай є наперед встановленим в діапазоні 8~12мм. 6 UA 97928 C2 5 10 15 20 25 30 35 40 45 Розмір пристрою пруткової решітки може співпадати з групою наскрізних отворів (тобто, рамами), створеною на бокових пластинах 22 трикутної балки, для того, щоб сприяти розбиранню, огляду, ремонту та встановленню. Пристрій діафрагми може бути стальною пластиною, створеною з великою кількістю маленьких наскрізних отворів, які щільно розташовані. Маленькі наскрізні отвори можуть бути у формі кола, еліпса, трикутника, прямокутника або іншого багатокутника. Маленькі наскрізні отвори пристрою діафрагми можуть виконувати функцію вентиляційних отворів. Розмір пристрою діафрагми може співпадати з групою наскрізних отворів (тобто, рамами), створеною на бокових пластинах 22 трикутної балки, для того, щоб сприяти розбиранню, огляду, ремонту та встановленню. Оскільки бокові пластини 22 трикутної балки мають колосникові ґрати або прутки решітки, або діафрагми, або наскрізні отвори з малим перерізом 22b, які всі здатні проводити повітря, можливо забезпечити плавне постачання охолоджуючого повітря в трикутній балці до шару мінеральної речовини для охолодження мінеральної речовини. Так само, для гарного охолоджуючого ефекту, площа профілю кожного вентиляційного отвору 21а має бути більшої або дорівнювати площі кожного прямокутного наскрізного отвору 22b, та загальна площа профілю вентиляційних отворів 21а має бути більшою за площу прямокутних наскрізних отворів 22b. Опорна балка піддона для кільцевого охолоджувача згідно з даним винаходом включає прямокутну балку 1 та трикутну балку 2, розташовану на прямокутній балці 1. Верхня траверса прямокутної балки 1 подовжується та розширюється з обох сторін для формування плитиоснови 21 трикутної балки, а частини верхньої траверси прямокутної балки 1, що подовжується та розширюється з обох сторін, мають вентиляційні отвори 21а. Охолоджуюче повітря потрапляє всередину внутрішньої частини трикутної балки 2 крізь вентиляційні отвори 21а одночасно потрапляючи до шару мінеральної речовини крізь колосникові ґрати 3. Оскільки є велика кількість наскрізних отворів 22а (в першому варіанті втілення) або прямокутних наскрізних отворів 22b (в другому варіанті втілення), розташованих на двох бокових пластинах 22 трикутної балки, які прилягають до плити-основи трикутної балки 2, охолоджуюче повітря, що потрапляє всередину трикутної балки 2, може далі потрапити в зону В, зображену на Фіг.2, крізь ці наскрізні отвори 22а або прямокутні наскрізні отвори 22b для охолодження мінеральної речовини в зоні В, таким чином покращуючи охолоджуючий ефект для мінеральної речовини над опорною балкою. Опорна балка піддона для кільцевого охолоджувача згідно з даним винаходом може усунути мертву зону охолодження, тобто зону В. Крім того, при операціях з завантаження або охолодження піддона, сипка речовина та порошкова речовина, які падають на внутрішню трикутну балка 5 можуть плавно сповзати вниз вздовж нахилених поверхонь внутрішньої трикутної балки 5 на нижню пласку пластину піддона, що може запобігти накопиченню мінеральної речовини на верхній траверсі прямокутної балки 1 для збільшення навантаження кільцевого охолоджувача при експлуатації, а також захистити ущільнювальний пристрій нерухомих з'єднань та навіть піддон від пошкоджень, спричинених розсипанням скупченої речовини при переміщенні піддона після розвантаження. Вищенаведені описи є лише переважними варіантами здійснення даного винаходу та не мають за мету обмеження об'єму захисту даного винаходу. Будь-яка модифікація, еквівалент, покращення та подібне, зроблені згідно з духом та принципом даного винаходу, можуть вважатися такими, що підпадають під об'єм захисту даного винаходу, визначеного формулою винаходу. ФОРМУЛА ВИНАХОДУ 50 55 60 1. Опорна балка піддона для кільцевого охолоджувача для підтримки піддона кільцевого охолоджувача, яка включає прямокутну балку та трикутну балку, розташовану на прямокутній балці, яка відрізняється тим, що верхня траверса прямокутної балки подовжується та розширюється з обох сторін для формування плити-основи трикутної балки, при цьому частини верхньої траверси прямокутної балки, що подовжується та розширюється з обох сторін, мають вентиляційні отвори, а дві бокові пластини трикутної балки, які прилягають до плити-основи трикутної балки, мають велику кількість наскрізних отворів; при цьому дві суцільні пластини, з'єднані по сторонах, розташовані на верхній траверсі прямокутної балки, при цьому є певна відстань між з'єднаними сторонами двох суцільних пластин та плитою-основою трикутної балки, а кути між двома суцільними пластинами та горизонтальною площиною є більшими або дорівнюють куту природного укосу мінеральної речовини, яка охолоджується на піддонах кільцевого охолоджувача. 7 UA 97928 C2 5 10 15 20 25 2. Балка за п. 1, яка відрізняється тим, що дві суцільні пластини дорівнюють за довжиною боковим пластинам трикутної балки та/або кути між двома суцільними пластинами та горизонтальною площиною дорівнюють один одному або не дорівнюють один одному, та/або відстань між горизонтальними проекціями двох суцільних пластин та вентиляційними отворами є наперед встановленою як нульова. 3. Балка за п. 1, яка відрізняється тим, що форма та площа профілю наскрізних отворів, розташованих в бокових пластинах трикутної балки, встановлені відповідно зі встановленим розміром верхніх колосникових ґрат піддонів кільцевого охолоджувача; а наскрізні отвори є трикутними або круглими, або еліптичними, або прямокутними, або багатокутними отворами. 4. Балка за будь-яким із пп. 1-3, яка відрізняється тим, що наскрізні отвори мають однакову або різну форму. 5. Балка за п. 1, яка відрізняється тим, що будь-яка з бокових пластин трикутної балки включає раму та пристрій колосникових ґрат або пристрій пруткової решітки, або пристрій діафрагми, які встановлені на рамі та мають велику кількість наскрізних отворів. 6. Балка за п. 5, яка відрізняється тим, що наскрізні отвори є трикутними або круглими, або еліптичними, або прямокутними, або багатокутними отворами. 7. Балка за п. 1, яка відрізняється тим, що площа профілю кожного вентиляційного отвору є більшою або дорівнює площі кожного наскрізного отвору, та загальна площа профілів вентиляційних отворів є більшою за загальну площу профілів наскрізних отворів. 8. Балка за п. 1, яка відрізняється тим, що будь-яка частина верхньої траверси прямокутної балки, що подовжується та розширюється з обох сторін, має принаймні один вентиляційний отвір. 9. Балка за п. 8, яка відрізняється тим, що вентиляційні отвори на будь-якій частині верхньої траверси прямокутної балки, що подовжується та розширюється з обох сторін, є окремими або з'єднаними один з одним, а профіль кожного вентиляційного отвору є круглим або еліптичним, або трикутним, або прямокутним, або багатокутним. 8 UA 97928 C2 9 UA 97928 C2 10 UA 97928 C2 11 UA 97928 C2 Комп’ютерна верстка Н. Лисенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 12
