Стопа зі взаємно складених першого і другого листів, комбінація попередньої і наступної стопи із взаємно складених першого і другого листів та видавальний пристрій, що містить комбінацію першої і другої стоп

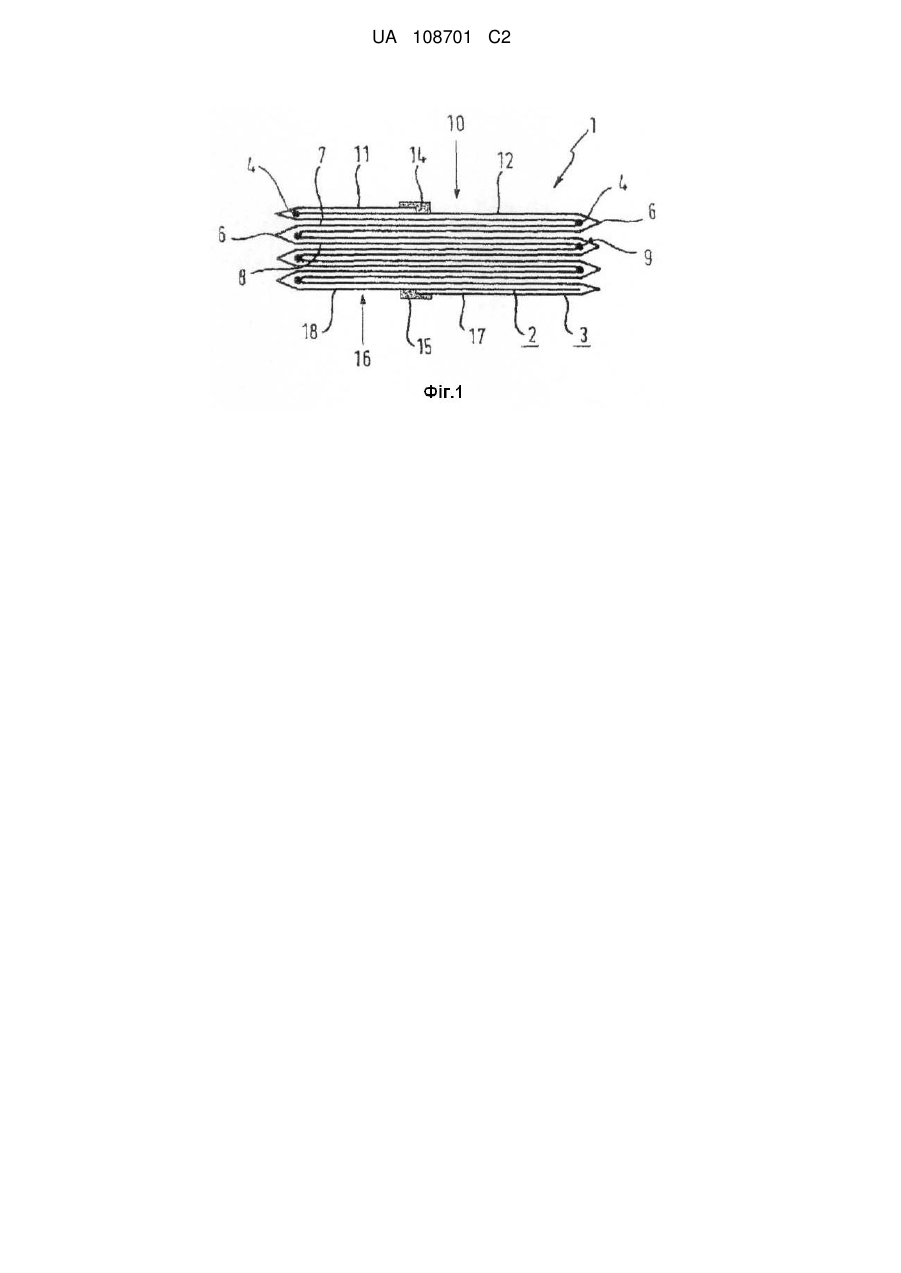

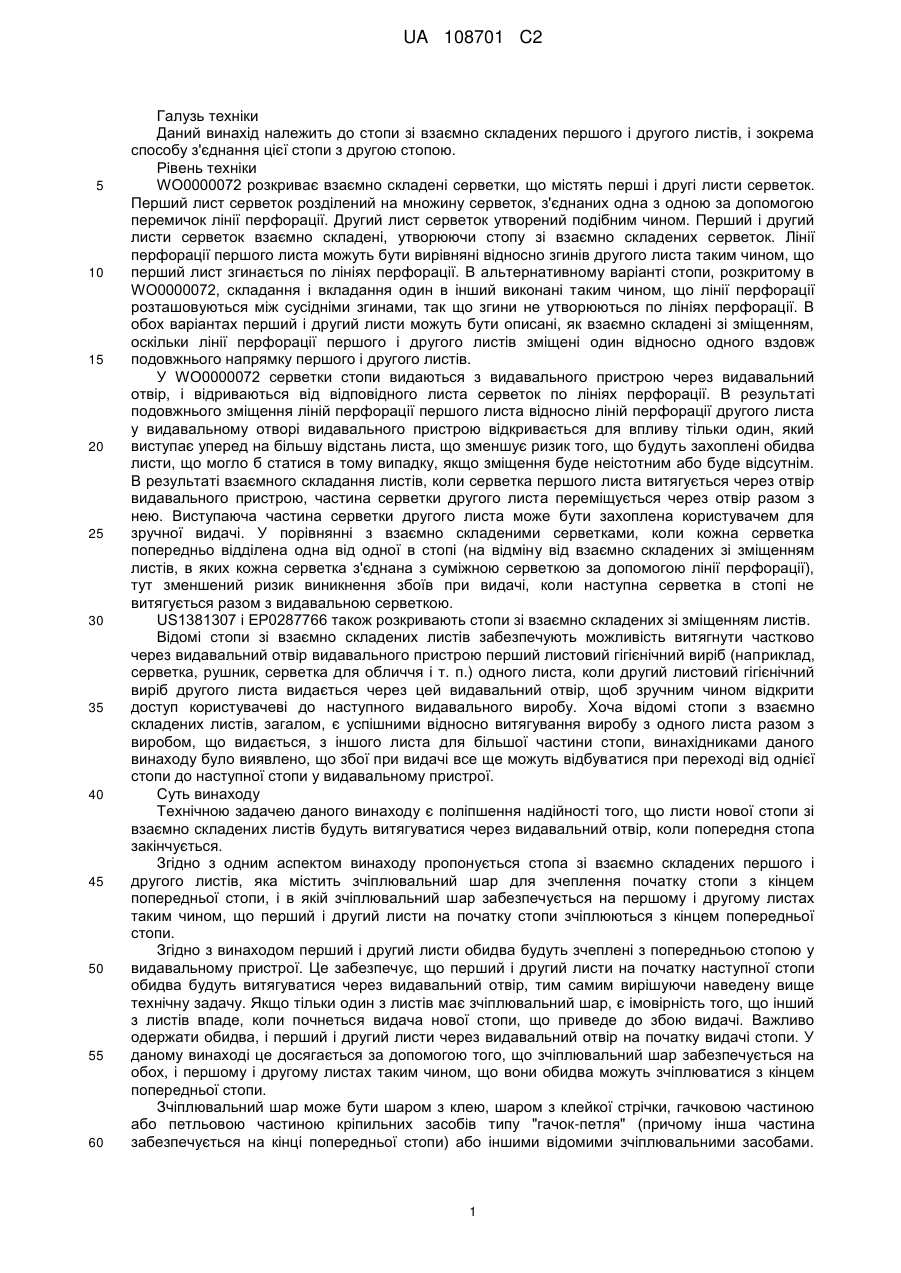

Реферат: Стопа (1) гігієнічних листових виробів, що містить перше і друге полотна (2, 3), які взаємно складені одне з одним. Стопа включає в себе верхню панель (11) першого полотна (2) і верхню панель (12) другого полотна (13), причому верхня панель першого полотна перекриває верхню панель другого полотна, але має виріз, виконаний таким чином, що верхня панель другого полотна буде відкрита для впливу. Зчіплювальний шар (14) розміщується на верхній панелі першого полотна і на верхній панелі другого полотна, і відкритий для впливу на верху стопи таким чином, що він може зчіплюватися із суміжною стопою, так що коли останні листи суміжної стопи витягуються через видавальний отвір видавального пристрою, перший і другий листи надійним чином витягуються через видавальний отвір разом з ними за рахунок безпосереднього зчеплення. UA 108701 C2 (12) UA 108701 C2 UA 108701 C2 5 10 15 20 25 30 35 40 45 50 55 60 Галузь техніки Даний винахід належить до стопи зі взаємно складених першого і другого листів, і зокрема способу з'єднання цієї стопи з другою стопою. Рівень техніки WO0000072 розкриває взаємно складені серветки, що містять перші і другі листи серветок. Перший лист серветок розділений на множину серветок, з'єднаних одна з одною за допомогою перемичок лінії перфорації. Другий лист серветок утворений подібним чином. Перший і другий листи серветок взаємно складені, утворюючи стопу зі взаємно складених серветок. Лінії перфорації першого листа можуть бути вирівняні відносно згинів другого листа таким чином, що перший лист згинається по лініях перфорації. В альтернативному варіанті стопи, розкритому в WO0000072, складання і вкладання один в інший виконані таким чином, що лінії перфорації розташовуються між сусідніми згинами, так що згини не утворюються по лініях перфорації. В обох варіантах перший і другий листи можуть бути описані, як взаємно складені зі зміщенням, оскільки лінії перфорації першого і другого листів зміщені один відносно одного вздовж подовжнього напрямку першого і другого листів. У WO0000072 серветки стопи видаються з видавального пристрою через видавальний отвір, і відриваються від відповідного листа серветок по лініях перфорації. В результаті подовжнього зміщення ліній перфорації першого листа відносно ліній перфорації другого листа у видавальному отворі видавального пристрою відкривається для впливу тільки один, який виступає уперед на більшу відстань листа, що зменшує ризик того, що будуть захоплені обидва листи, що могло б статися в тому випадку, якщо зміщення буде неістотним або буде відсутнім. В результаті взаємного складання листів, коли серветка першого листа витягується через отвір видавального пристрою, частина серветки другого листа переміщується через отвір разом з нею. Виступаюча частина серветки другого листа може бути захоплена користувачем для зручної видачі. У порівнянні з взаємно складеними серветками, коли кожна серветка попередньо відділена одна від одної в стопі (на відміну від взаємно складених зі зміщенням листів, в яких кожна серветка з'єднана з суміжною серветкою за допомогою лінії перфорації), тут зменшений ризик виникнення збоїв при видачі, коли наступна серветка в стопі не витягується разом з видавальною серветкою. US1381307 і EP0287766 також розкривають стопи зі взаємно складених зі зміщенням листів. Відомі стопи зі взаємно складених листів забезпечують можливість витягнути частково через видавальний отвір видавального пристрою перший листовий гігієнічний виріб (наприклад, серветка, рушник, серветка для обличчя і т. п.) одного листа, коли другий листовий гігієнічний виріб другого листа видається через цей видавальний отвір, щоб зручним чином відкрити доступ користувачеві до наступного видавального виробу. Хоча відомі стопи з взаємно складених листів, загалом, є успішними відносно витягування виробу з одного листа разом з виробом, що видається, з іншого листа для більшої частини стопи, винахідниками даного винаходу було виявлено, що збої при видачі все ще можуть відбуватися при переході від однієї стопи до наступної стопи у видавальному пристрої. Суть винаходу Технічною задачею даного винаходу є поліпшення надійності того, що листи нової стопи зі взаємно складених листів будуть витягуватися через видавальний отвір, коли попередня стопа закінчується. Згідно з одним аспектом винаходу пропонується стопа зі взаємно складених першого і другого листів, яка містить зчіплювальний шар для зчеплення початку стопи з кінцем попередньої стопи, і в якій зчіплювальний шар забезпечується на першому і другому листах таким чином, що перший і другий листи на початку стопи зчіплюються з кінцем попередньої стопи. Згідно з винаходом перший і другий листи обидва будуть зчеплені з попередньою стопою у видавальному пристрої. Це забезпечує, що перший і другий листи на початку наступної стопи обидва будуть витягуватися через видавальний отвір, тим самим вирішуючи наведену вище технічну задачу. Якщо тільки один з листів має зчіплювальний шар, є імовірність того, що інший з листів впаде, коли почнеться видача нової стопи, що приведе до збою видачі. Важливо одержати обидва, і перший і другий листи через видавальний отвір на початку видачі стопи. У даному винаході це досягається за допомогою того, що зчіплювальний шар забезпечується на обох, і першому і другому листах таким чином, що вони обидва можуть зчіплюватися з кінцем попередньої стопи. Зчіплювальний шар може бути шаром з клею, шаром з клейкої стрічки, гачковою частиною або петльовою частиною кріпильних засобів типу "гачок-петля" (причому інша частина забезпечується на кінці попередньої стопи) або іншими відомими зчіплювальними засобами. 1 UA 108701 C2 5 10 15 20 25 30 35 40 45 50 55 60 Зчіплювальний шар, в одному варіанті втілення, може бути виконаний у вигляді смуги зчіплювального матеріалу, такої як стрічка. Зчіплювальний шар може включати в себе антиадгезійний матеріал, прикріплений до зчіплювального шару для захисту зчіплювального шару, який лежить нижче, від зчеплення з непередбаченими об'єктами в процесі виготовлення. Зчіплювальний шар може бути забезпечений за допомогою шару гачків у вигляді (але можливо іншого розміру) гачкової частини звичайної "застібки-липучки" (застібка типу "гачок-петля"). Зчіплювальний шар з гачків здатний зчіплюватися з матеріалом листів. Така гачкова частина, що не вимагає сполучуваної петльової частини у відповідь, відома в цій галузі техніки. В одному варіанті втілення один з першого і другого листів утворює верхню панель стопи на початку стопи і виконаний з можливістю відкрити для впливу панель іншого з першого і другого листів, яка лежить нижче, причому зчіплювальний шар забезпечений як на верхній панелі, так і на відкритій для впливу панелі, що лежить нижче. Іншими словами, один з першого і другого листів має верхню панель, яка відкрита для впливу на верху стопи, й інший з першого і другого листів має верхню панель, яка відкрита для впливу на верху стопи, причому одна із згаданих верхніх панелей перекриває іншу із згаданих панелей і виконана з можливістю відкрити для впливу верхню панель, яка лежить нижче. Зчіплювальний шар забезпечений на обох верхніх панелях. Ще іншими словами, стопа має верхню плоску поверхню, яка продовжується перпендикулярно напрямку укладання стопи, яка частково утворена панеллю першого листа і панеллю другого листа, причому зчіплювальний шар забезпечується і на панелі першого листа і на панелі другого листа. У приватному варіанті втілення зчіплювальний шар забезпечений за допомогою підкладки, що має множину гачкових елементів, які розподілені по ній, причому зчіплювальний шар зчіплюється з відповідним зчіплювальним шаром шляхом взаємодії "гачок-гачок". На підкладці може бути 10, 15, 20, 25, 30, 35, 40, 45 або 50 гачків на квадратний сантиметр. Інша сторона шару може бути клеючою речовиною, яка забезпечує клейове з'єднання з першим і другим листами стопи. Тим самим, для двох таких стоп, які розташовані поруч одна з одною, є можливість зчепити їх перші і другі листи один з одним шляхом взаємодії "гачок-гачок". Перевагою взаємодії "гачок-гачок" в порівнянні з взаємодією "гачок-петля" є те, що немає необхідності розташовувати стопи в певній "правильній" вертикальній орієнтації у видавальному пристрої. Збої при видачі можуть статися, якщо дві гачкові частини або дві петльові частини будуть розташовуватися поруч одна з одною у видавальному пристрої, оскільки вони не будуть зчіплюватися одна з одною, але цього не станеться в тому випадку, якщо зчеплення забезпечується шляхом взаємодії "гачок-гачок". Один з першого і другого листів може мати виріз, виконаний таким чином, що верхня панель відкриває для впливу панель іншого з першого і другого листів, що лежить нижче. Тим самим, верхня панель продовжується тільки частково над панеллю, яка лежить нижче, щоб забезпечити можливість зручного (в контексті процесу виготовлення) забезпечення зчіплювального шару і на перший і на другий листи. У варіанті втілення з верхньою панеллю зчіплювальний шар може бути забезпечений таким чином, що він продовжується в одному напрямку, івиріз включає в себе ділянку, яка продовжується в напрямку, перпендикулярному згаданому одному напрямку, так що виріз і зчіплювальний шар перерізають один одного, коли вони забезпечені на верхній панелі і на відкритій для впливу панелі. В одному варіанті втілення зчіплювальний шар продовжується вздовж подовжнього напрямку стопи в площині стопи, що продовжується перпендикулярно напрямку укладання стопи, причому напрямок укладання стопи є віссю, що проходить через кожен з листових виробів в стопі. В іншому варіанті втілення виріз включає в себе щонайменше ділянку, яка продовжується по діагоналі відносно площини стопи, що продовжується перпендикулярно напрямку укладання стопи, причому напрямок укладання стопи є віссю, що проходить через кожен з листових виробів в стопі. Завдяки цим ознакам винаходу зчіплювальний шар зручним чином забезпечується і на першому і на другому листах, оскільки переріз лінії вирізу і напрямку, в якому продовжується зчіплювальний шар, не вимагає додержання суворих допусків на виготовлення. В одному варіанті втілення вирізана частина і частина верхньої панелі, що залишилася, є комплементарними за формою і мають однакові розміри. Тим самим під час виготовлення вирізування верхньої панелі однієї стопи забезпечить для суміжної стопи комплементарно вирізану кінцеву панель в напрямку виготовлення, яка тим самим може також прийняти зчіплювальний шар згідно з ідеєю даного винаходу. В іншому варіанті втілення верхня панель стопи, яка є панеллю одного з першого або другого листів, на початку стопи є відносно короткою в напрямку вздовж листа, перпендикулярному лінії згину складеного листа, щоб відкрити для впливу панель іншого з 2 UA 108701 C2 5 10 15 20 25 30 35 40 45 50 55 першого або другого листів, що лежить нижче, причому зчіплювальний шар забезпечується на верхній панелі і на відкритій для впливу панелі, що лежить нижче. У цьому варіанті втілення кінцевий край верхньої панелі продовжується паралельно лінії згину, і зчіплювальний шар може мати подовжній напрямок, вирівняний з кінцевим краєм, і забезпечується на верхній панелі для частини ширини зчіплювального шару і забезпечується на відкритій для впливу панелі, що лежить нижче, для іншої частини ширини зчіплювального шару. Це може забезпечити легше захоплення початкової панелі, ніж в описаному вище варіанті втілення з вирізом спеціальної форми. Коротша верхня панель може бути сформована шляхом відрізання відомим способом. Альтернативно, коротка верхня панель може бути сформована шляхом відповідного розташування ліній послаблення першого і другого листів один відносно одного, щоб забезпечити можливість відносно легкого одержання короткої верхньої панелі на існуючому виробничому обладнанні. Відповідно, в одному варіанті втілення перший лист являє собою перше подовжене полотно, другий лист являє собою друге подовжене полотно, перше і друге полотна розділені на виконані з можливістю відділення і зміщення листові вироби за допомогою ліній послаблення, які продовжуються упоперек полотна, причому лінії послаблення першого полотна і другого полотна розташовуються зі зміщенням один відносно одного в подовжньому напрямку полотен, і лінії згину щонайменше одного з першого і другого полотен розташовуються зі зміщенням відносно ліній послаблення цього полотна, так що верхня панель стопи, яка є панеллю одного з першого і другого полотен, є відносно короткою в подовжньому напрямку полотна, щоб відкрити доступ до панелі, що лежить нижче, іншого з першого і другого полотен, причому зчіплювальний шар забезпечується на верхній панелі і на відкритій для впливу панелі, що лежить нижче. Лінії послаблення можуть бути утворені лініями щонайменше однієї перфорації. В одному варіанті втілення стопа має зчіплювальні шари на початку і на кінці стопи для зчеплення першого і другого листів зі суміжними їй стопами у видавальному пристрої, так що стопа зчіплюється і з попередньою стопою і з наступною стопою. Зчіплювальний шар на кінці стопи може бути таким же, як було описано вище для зчіплювального шару на початку стопи. В одному варіанті втілення перший лист є першим видовженим полотном, другий лист є другим видовженим полотном, перше і друге полотна розділені на виконані з можливістю відділення гігієнічні листові вироби за допомогою ліній послаблення, які продовжуються упоперек полотен, і полотна складаються і вкладаються один в один, утворюючи стопу. Згідно з іншим аспектом винаходу пропонується комбінація попередньої стопи з взаємно складених першого і другого листів, відповідно утворюючих щонайменше один листовий гігієнічний виріб, і наступної стопи зі взаємно складених першого і другого листів, які відповідно утворюють щонайменше один листовий гігієнічний виріб, в якій початок наступної стопи і кінець попередньої стопи зчіплюються разом таким чином, що зчіплювальний шар зчіплюється і з першим і з другим листами наступної стопи, так що коли кінець попередньої стопи витягується через видавальний отвір видавального пристрою, і перший і другий листи на початку наступної стопи надійним чином витягуються через видавальний отвір разом з ним. У цьому аспекті винаходу використовується подібна ідея винаходу, а саме те, що і перший і другий листи наступної стопи прикріпляються до останньої панелі попередньої стопи, щоб забезпечити їх переміщення через видавальний отвір без падіння і збою видачі. Однак згідно з цією ідеєю винаходу необов'язково, щоб зчіплювальний шар забезпечувався виключно на початку наступної стопи. Необхідно лише, щоб між кінцем попередньої стопи і початком наступної стопи був такий шар. Стопи згідно з цим аспектом винаходу можуть включати в себе будь-які ознаки, які були описані вище для попередніх стоп. Згідно з іншим аспектом винаходу пропонується видавальний пристрій, що містить комбінацію описаних вище стоп, які є попередньою стопою і наступною стопою відносно порядку видачі у видавальному пристрої, і утримуючий видавальний отвір, через який видаються листові гігієнічні вироби зі стоп, причому видавальний отвір і стопи розташовуються таким чином, що перший і другий листи витягуються по шляху видачі до видавального отвору, долаючи дію сили тяжіння, причому сила тяжіння прагне примусити один з першого і другого листів або обидва листи впасти зі шляху видачі. Саме в такому видавальному пристрої особливо вірогідний збій видачі при переході між наступною і попередньою стопами. Надійне з'єднання між стопами згідно з даним винаходом виключає подібний збій подачі. Далі, в такому видавальному пристрої, оскільки вага стоп не давить на виріб, який видається, кількість виробів у видавальному пристрої не обмежується максимальною вагою, яка може давити на виріб, який видається. Однак потрібно зазначити, що проблема втрати одного або обох листів стопи на шляху видачі до видавального отвору видавального пристрою носить загальний характер, і 3 UA 108701 C2 5 10 15 20 25 30 35 40 45 50 55 стопи згідно з даним винаходом можуть використовуватися разом з іншими типами видавальних пристроїв. В одному варіанті втілення видавальний пристрій містить затискні засоби для затискання першого і другого листів поруч з видавальним отвором, щоб запобігти переміщенню листів назад, причому перший і другий листи подаються по шляху видачі до затискних засобів, долаючи дію сили тяжіння. Зчіплювальний шар згідно з даним винаходом зменшує будь-який потенційний ризик збою видачі при переміщенні листів до затискних засобів при переході між попередньою стопою і наступною стопою. В описаному вище видавальному пристрої фразу "долаючи дію сили тяжіння" необхідно розуміти в контексті видавального пристрою, який встановлений правильним чином. Для фахівців в цій галузі техніки "правильна" установка видавального пристрою однозначно витікає з конструкції видавального пристрою. Наприклад, відомий видавальний пристрій з контейнером для стоп і видавальним отвором на дні контейнера, повинен встановлюватися таким чином, щоб отвір був поверненутий вниз, оскільки якщо ви розташуєте його таким чином, що отвір буде повернутий уперед, стопа буде відходити назад від отвору, у результаті чого буде дуже важко або неможливо здійснити доступ до виробів через отвір, коли кількість виробів в стопі сильно зменшиться. У даному описі терміни "верх" і "початок" використовуються для позначення кінця стопи. Важливо розуміти, що це не вимагає, щоб стопа розташовувалася тільки в одній певній орієнтації. Тобто, стопа, орієнтована певним чином, може бути описана, як така, що має початковий або верхній кінець. Якщо стопу перевернути, цей кінець все одно можна розглядати як верхній або початковий кінець. Метою використання цієї термінології є указати відмінність від панелей або ділянок стопи, які розташовуються в глибині стопи і тому не можуть використовуватися для зчеплення разом суміжних стоп, оскільки вони не відкриті для впливу ні з одного з двох кінців стопи, де "кінець" визначається відносно порядку видачі стопи. Фахівці в цій галузі техніки можуть виявити, що протилежні кінці стопи або будь-якого з цих кінців можуть розглядатися як верх або початок стопи, якщо конфігурація стопи не вимагає, щоб один з кінців розглядався як верхній або вихідний кінець стопи для забезпечення правильної видачі або по інших причинах. Описувані тут листи або полотна можуть бути утворені з волокнистих листових матеріалів або листових матеріалів на основі паперу. Гігієнічними листовими виробами можуть бути паперові рушники, серветки для обличчя, туалетний папір або вологі серветки. Короткий опис креслень Фіг. 1 - показує стопу гігієнічних листових виробів, що містить перше і друге полотна, які взаємно складені одне з одним. Стопа включає в себе верхню панель першого полотна і верхню панель другого полотна, причому верхня панель першого полотна перекриває верхню панель другого полотна, але має виріз, виконаний таким чином, що верхня панель другого полотна відкрита для впливу. Зчіплювальний шар розміщений на верхній панелі першого полотна і на верхній панелі другого полотна, і відкритий для впливу на верху стопи, так що він може зчіплюватися зі суміжною стопою, так що коли останні листи суміжної стопи витягуються через видавальний отвір видавального пристрою, перший і другий листи витягуються разом з ними за рахунок безпосереднього зчеплення. Фіг. 2 - показує стопу на фіг. 1, якщо дивитися на верх стопи зверху, щоб проілюструвати стрічкоподібну форму зчіплювального шару і його розташування на початковій панелі першого полотна і на початковій панелі другого полотна стопи. Фіг. 3 - ілюструє, яким чином перше і друге полотна йдуть в напрямку обробки в процесі виготовлення, і показує відносне розташування ліній послаблення і ліній згину для забезпечення зручного при виготовленні способу відкрити для впливу і верхню панель першого полотна і верхню панель другого полотна на верху стопи, так що зчіплювальний шар може бути забезпечений на обох цих полотнах таким чином, що обидва полотна будуть надійним чином прикріплені до попередньої стопи у видавальному пристрої. Фіг. 4 - показує полотна на фіг. 3, що укладаються в стопу, щоб проілюструвати детальніше схему згинання і розташування ліній послаблення для першого і другого полотен в стопі. Фіг. 5 - показує стопу на фіг. 4, якщо дивитися на верх стопи зверху, щоб проілюструвати, що верхня панель першого полотна є короткою відносно верхньої панелі другого полотна, а також показати зчіплювальний шар, забезпечений у вигляді стрічки таким чином, що частина ширини стрічки забезпечується на верхній панелі першого полотна, а інша частина забезпечується на верхній панелі другого полотна. 4 UA 108701 C2 5 10 15 20 25 30 35 40 45 50 55 60 Докладний опис варіантів втілення Перший варіант втілення показаний на фіг. 1 і фіг. 2. На фіг. 1 показана стопа 1 зі взаємно складених першого і другого полотен 2, 3. Перше і друге полотна 2, 3 розділені на виконані з можливістю відділення гігієнічні листові вироби (наприклад, паперові гігієнічні листові вироби, паперові рушники, серветки або т. п.) лініями 4 послаблення, які продовжуються упоперек подовжених полотен 2, 3. Лінії 4 послаблення показані на фіг. 1 у вигляді зафарбованих кіл для більшої зрозумілості. Лінії 4 послаблення можуть бути лініями перфорації. Лінії 4 послаблення першого полотна 2 розташовуються зі зміщенням відносно ліній 4 послаблення другого полотна 3 вздовж подовжнього напрямку полотен 2, 3, так що коли перше полотно 2 витягується через видавальний отвір, друге полотно 3 буде витягуватися через видавальний отвір разом з ним. Перше полотно буде відриватися по першій лінії 4 послаблення при видачі, щоб залишити язичок для витягування другого полотна 3, що виступає за межі кінця першого полотна 2, для зручності захоплення у видавальному отворі. Цей процес буде чергуватися під час видачі стопи 1, так що виконаний з можливістю відділення листовий виріб другого полотна 3 буде розташовуватися попереду на більшій відстані відносно видавального отвору, ніж виріб першого полотна 2, і потім вже він буде виробом, який витягується з видавального пристрою користувачем, і вже виріб першого полотна буде розташовуватися попереду на більшій відстані у видавальному отворі для витягування користувачем, в результаті зміщення ліній послаблення першого полотна 2 і другого полотна 3. Така стопа 1 забезпечує видачу гігієнічних листових виробів по одному за один раз, при цьому вона також забезпечує, що перше і друге полотна 2,3 будуть переміщуватися разом по шляху видачі за рахунок взаємодії поверхонь безперервних полотен 2, 3. Як було описано вище, лінії 4 послаблення першого і другого полотен 2, 3 утворюють виконані з можливістю відділення листові гігієнічні вироби стопи 1. Схема взаємного складання одне в інше полотен для стопи 1, показана на фіг. 1, так, що кожен виконаний з можливістю відділення листовий виріб згинається по лінії 6 згину, утворюючи першу і другу панелі 7, 8 для кожного виконаного з можливістю відділення листового гігієнічного виробу. Схема взаємного складання полотен також така, що лінія 6 згину одного з полотен 2, 3 забезпечується на кожній лінії 4 послаблення іншого з полотен 2, 3. Тим самим ця схема взаємного складання полотен забезпечує лінію 6 згину першого полотна 2 на лінії 4 послаблення другого полотна і відповідно лінію 4 послаблення першого полотна на лінії 6 згину другого полотна 3. Приклад, що ілюструється на фіг. 1, є тільки одним з способів взаємного складання першого і другого полотен 2, 3, що забезпечують одержання виконаних з можливістю відділення листових гігієнічних виробів зі зміщенням відносно видавального отвору видавального пристрою, в якому розміщена стопа. На практиці можливі й інші варіанти. Наприклад, лінії послаблення одного полотна можуть розташовуватися зі зміщенням відносно ліній згину іншого полотна, а не вирівняні відносно ліній згину, як було показано на фіг. 1. Далі, перше і друге полотна 2, 3 можуть бути складені таким чином, що кожен виконаний з можливістю відділення листовий гігієнічний виріб буде включати в себе більше, ніж дві панелі, як було показано на фіг. 1, наприклад 3, 4, 5 і більше панелей. По суті, перший і другий полотна можуть бути взаємно складені таким чином, що кожен виконаний з можливістю відділення листовий гігієнічний виріб утворює тільки одну панель, тобто не має лінію згину в якому-небудь іншому місці, крім лінії послаблення. Таким чином, хоча на фіг. 1 була показана одна конкретна схема взаємного складання для першого і другого полотен, що забезпечує утворення виконаних з можливістю відділення листових гігієнічних виробів між лініями послаблення зі зміщенням відносно видавального отвору, ознаки даного винаходу (зчіплювальний шар, який описується нижче) можуть застосовуватися для будь-якої відомої або будь-якої відмінної від показаної схеми взаємного складання першого і другого полотен. Далі, на фіг. 1 і фіг. 2 показана верхня поверхня 10 стопи 1, яка є плоскою поверхнею і яку можна побачити, якщо дивитися на стопу 1 зверху. Поверхня 10 утворена частково верхньою панеллю 11 першого полотна 2 і частково верхньою панеллю 12 другого полотна 3. Верхня панель 11 першого полотна 2 перекриває верхню панель 12 другого полотна 3, але має виріз по діагональній лінії 13 вирізу (фіг. 2) таким чином, щоб відкрити для впливу панель 12, що лежить нижче, другого полотна 3. У варіанті втілення, показаному на фіг. 2, лінія 13 вирізу продовжується по діагоналі відносно лінії 6 згину. Можливі множина інших варіантів конфігурації лінії вирізу, за умови, що вона забезпечує відкривання для впливу панелі другого полотна 3, що лежить нижче. Наприклад, лінія вирізу, яка продовжується перпендикулярно лініям 6 згину, також буде забезпечувати верхню поверхню 10 стопи 1, утворену частиною верхньої панелі 11 першого полотна і панеллю 12 другого полотна 3, що лежить нижче. Подібним чином, лінія вирізу, яка 5 UA 108701 C2 5 10 15 20 25 30 35 40 45 50 55 продовжується паралельно лінії 6 згину, може бути також сконфігурована таким чином, щоб відкрити для впливу і перше полотно 2 і друге полотно 3 на верхній поверхні стопи 1. Хоча тут показані прямі лінії вирізу, також можливо використовувати криволінійні лінії вирізу. Зчіплювальний шар 14 у вигляді смуги забезпечується на верхній поверхні 10 стопи 1 таким чином, що він частково забезпечується на верхній панелі першого полотна 2 і частково забезпечується на верхній панелі другого полотна 3. В ілюстрованому варіанті втілення зчіплювальний шар виконаний у вигляді двосторонньої клейкої стрічки. Одна сторона клейкої стрічки 14 зчіплюється з верхніми панелями 11, 12. Двостороння клейка стрічка 14 може включати в себе антиадгезійний матеріал для захисту клейкої стрічки, яка лежить нижче, під час процесу виготовлення, який може бути видалений, коли стопу розташовують поряд зі суміжною стопою у видавальному пристрої, щоб скріпити одна з одною дві стопи. У варіанті втілення, показаному на фіг. 1 і фіг. 2, зчіплювальний шар 14 є видовженим і продовжується паралельно лініям 6 згину. Зчіплювальний шар також може бути забезпечений перпендикулярно показаній конфігурації і при цьому все ще може бути забезпечений і на першому і на другому полотнах 2, 3, щоб зчепити і перше і друге полотна 2, 3 з останніми гігієнічними виробами або виробом попередньої стопи у видавальному пристрої. Можуть використовуватися зчіплювальні шари іншого виду, а не тільки двостороння клейка стрічка з антиадгезійним матеріалом. Наприклад, смуга з клею може бути розкатана або нанесена за допомогою напилення або іншим чином забезпечена на першому і других полотнах 2, 3. Другим прикладом є використання однієї частини кріпильного матеріалу "гачок-петля", при цьому необхідно буде забезпечити іншу частину матеріалу "гачок-петля" на дні попередньої стопи у видавальному пристрої. Альтернативно, може бути забезпечена гачкова частина, яка здатна зчіплюватися безпосередньо з матеріалом, наприклад матеріалом на основі паперу, на дні попередньої стопи за рахунок того, що гачки будуть дуже тонкими. У цьому альтернативному варіанті може не вимагатися сполучувана петльова частина у відповідь. Кріпильні матеріали "гачок-петля" або кріпильні матеріали, які містять тільки гачки, також можуть бути забезпечені у вигляді стрічки, яка продовжується паралельно лініям 6 згину стопи 1. Звертаючись знов до фіг. 1, можна побачити, що відповідний зчіплювальний шар 15 забезпечений на нижній поверхні 16 стопи 1. Далі, нижня поверхня 16 стопи 1 утворена частково нижньою панеллю 17 другого полотна і нижньою панеллю 18 першого полотна 2. Нижня панель 17 другого полотна 3 перекриває нижню панель першого полотна 2, і має виріз, комплементарний описаному вище для верхніх панелей 11, 12 першого і другого полотен 2, 3. Така комплементарна лінія вирізу на протилежних кінцях стопи 1 є зручною для процесу виготовлення, оскільки формування вирізу у верхній панелі стопи 1, щоб відкрити для впливу панель, яка лежить нижче, буде забезпечувати комплементарний виріз в наступній стопі в процесі виготовлення, тим самим кожна виготовлена стопа буде мати комплементарні лінії вирізу на своїх верхній і нижній поверхнях. Як і зчіплювальний шар 14, який відкритий для впливу на верху стопи 1, зчіплювальний шар 15, відкритий для впливу на дні стопи 1, частково забезпечується на нижній панелі 17 другого полотна 3 і частково забезпечується на нижній панелі 18 першого полотна 2. За рахунок забезпечення стопи 1, що має зчіплювальні шари 14, 15 на верху і на дні стопи 1, комбінація першої і другої таких стоп забезпечить сполучувані зчіплювальні шари, що дозволяє одержати особливо сильне зчеплення в цій комбінації. Сполучувані зчіплювальні шари першої і другої стопи також дають можливість використовувати двокомпонентні зчіплювальні шари, в яких зчіплювальні властивості активуються тільки тоді, коли два компоненти вступають в контакт один з одним. Таким двокомпонентним зчіплювальним шаром є звичайні кріпильні матеріали типу "гачок-петля", в яких одна з гачкової і петльової частин може бути забезпечена на верху стопи і одна з гачкової і петльової частин може бути забезпечена на дні стопи. Іншим прикладом двокомпонентного зчіплювального шару можуть бути відомі двокомпонентні клеї, зчіплювальні властивості яких активуються тільки тоді, коли відповідні частини вступають в контакт. Ця конфігурація може бути переважною, оскільки вона усуває необхідність мати антиадгезійний матеріал, як в описано вище варіанті використання двосторонньої клейкої стрічки як зчіплювальний шар 14. Альтернативно, зчіплювальний шар 14 на верхній поверхні 10 стопи 1 і зчіплювальний шар 1 на нижній поверхні стопи 1 можуть бути зміщені один відносно одного, так що коли дві такі стопи укладаються одна на верх іншої і вирівнюються одна з одною, зчіплювальні шари 14 і 15 будуть тільки частково контактувати один з одним або не будуть контактувати один з одним, щоб забезпечити збільшену загальну поверхню зчеплення між верхньою і нижньою поверхнями суміжних стоп. 6 UA 108701 C2 5 10 15 20 25 30 35 40 45 50 55 60 Під час роботи стопа 1, як показано на фіг. 1, буде розміщена у видавальному пристрої таким чином, що верхня поверхня 10 стопи 1 входить у взаємодію і повністю перекриває нижню поверхню стопи, що видається через видавальний пристрій. Коли існуюча або попередня стопа буде витрачена і останній лист витягується через видавальний отвір видавального пристрою, низ попередньої стопи буде зчеплений зі зчіплювальним шаром 14 на верху наступної стопи, так що і верхня панель 11 першого полотна 2 і верхня панель 12 другого полотна 3 будуть зчеплені з низом попередньої стопи, гарантуючи, що обидва полотна 2, 3 наступної стопи будуть надійним чином витягнуті по шляху видачі видавального пристрою до видавального отвору видавального пристрою. Оскільки і перше і друге полотна 2, 3 зчеплені з низом попередньої стопи, може бути забезпечене, що початок одного або обох полотен 2, 3 не впаде на шляху видачі, і тим самим буде виключений збій подачі при переході між відповідними стопами. Інший варіант втілення даного винаходу буде показаний і описаний за допомогою фіг. 3-5. Потрібно зазначити, що розглянуті вище різні альтернативні варіанти втілення зчіплювального шару або шарів застосовні і для цього варіанта втілення, і не будуть описуватися знов для стислості. Другий варіант втілення описується, щоб показати інший спосіб, щоб відкрити для впливу відповідні полотна в стопі на верхній поверхні стопи, і тим самим описується з метою пояснення відмінностей від описаних вище за допомогою фіг. 1 і фіг. 2 варіантів втілення. Ознаки обох варіантів втілення, які залишилися загальними, нижче не описуються знов. На фіг. 3 показані перше і друге полотна 21, 22, розділені на виконані з можливістю відділення листові гігієнічні вироби за допомогою ліній 23 послаблення, які продовжуються упоперек подовжених першого і другого полотен 21, 22. Також на фіг. 3 показані стрілки, які вказують, де буде розташовуватися лінія згину, коли перше і друге полотна 21, 22 будуть взаємно складені, утворюючи стопу 24, як показано на фіг. 4. Як можна побачити на кресленні, лінії 25 згину першого полотна 21 розташовуються на кожній з ліній 23 послаблення, а лінії 26 згину другого полотна зміщені відносно ліній 23 послаблення на 1/3 довжини виконаного з можливістю відділення листового гігієнічного виробу вздовж довжини другого полотна 22. Зміщення ліній 23 послаблення вздовж подовжнього напрямку першого і другого полотен 21, 22 забезпечує одержання язичків для витягнення, які буде захоплювати користувач у видавальному отворі, і які почергово будуть виступати уперед на більшу відстань відносно видавального отвору для одного полотна в порівнянні з іншим полотном, щоб забезпечити видачу одного листового гігієнічного виробу за один раз. Далі, зміщення ліній 26 згину другого полотна 22 відносно ліній 23 послаблення другого полотна 22 дозволяє скласти і вкласти одне в інше перше і друге полотна 21, 22 для утворення стопи 24 таким чином, що верхня панель першого полотна 21 і верхня панель другого полотна 22 будуть обидві відкриті для впливу на верхній поверхні 29 стопи 24, так що зчіплювальний шар 30 може бути частково забезпечений на верхній панелі 28 і частково забезпечений на верхній панелі 27, як буде описано нижче для фіг. 4 і фіг. 5. На фіг. 4 можна побачити схему взаємного складання полотен в стопі 24, показану за допомогою перерізу, зробленого у напрямку укладання стопи 24. Як показано на кресленні, лінії 23 послаблення другого полотна 22 розташовуються між лініями 26 згину другого полотна 22, а лінії 25 згину першого полотна 21 розташовуються на лініях 23 послаблення першого полотна 21. У результаті перше і друге полотна 21, 22 складаються і вкладаються одне в одне таким чином, що друге полотно 22 буде зміщене відносно першого полотна 21 в подовжньому напрямку полотен 21, 22 на дробову частину відстані між лініями 23 послаблення вздовж полотен 21, 22. При взаємному складанні полотен з таким подовжнім зміщенням, верхня поверхня 29 може бути утворена за допомогою верхньої панелі 28 другого полотна 22, яка є коротшою відносно верхньої панелі 27 першого полотна 21, яка лежить нижче. Таким чином, верхня поверхня 29 стопи 24 утворена частково короткою верхньою панеллю 28 другого полотна 22 і виступаючою частиною довшої верхньої панелі 27 першого полотна 21. Ця різниця по довжині забезпечує, що і перше полотно 21 і друге полотно 22 будуть розташовуватися на верхній поверхні 29 стопи 24 таким чином, що зчіплювальний шар 30 може бути забезпечений на обох полотнах 21, 22, і обидва полотна 21, 22 можуть бути зчеплені з низом суміжної стопи у видавальному пристрої. Це досягається шляхом дуже невеликого коректування в процесі виготовлення для одержання відповідної конфігурації взаємного розташування ліній 23 послаблення і ліній 25, 26 згину першого і другого полотен 21, 22. У варіантах втілення, показаних на фіг. 3-5, лінії 25 згину першого полотна 21 розташовуються на лініях 23 послаблення, а лінії 26 згину другого полотна зміщені відносно ліній 23 згину другого полотна 22. Це один з множини варіантів забезпечення коротшої верхньої панелі одного полотна, яка частково перекриває довшу панель іншого полотна в зібраній стопі. 7 UA 108701 C2 5 10 15 20 25 30 35 40 45 50 55 60 Важливим є те, що лінії згину одного з полотен розташовуються на лініях згину або ближче до ліній згину цього полотна, ніж лінії згину іншого полотна, так що для одного полотна може бути одержана довша верхня панель, ніж для іншого полотна, причому це полотно розташовується під іншим полотном при взаємному складанні полотен. Тим самим, можливі конфігурації, в яких і лінії згину першого полотна і лінії згину другого полотна будуть зміщені відносно ліній послаблення і зміщені один відносно одного відносно ліній послаблення, щоб забезпечити коротку і довгу верхні панелі для одержання готової стопи згідно з цим варіантом втілення. У конструкції, показаній на фіг. 3-5, на один листовий гігієнічний виріб доводиться одна панель. Як було описано раніше для фіг. 1 і фіг. 2, відомим фахівцям в цій галузі техніки чином можуть бути забезпечені більше однієї панелі на один листовий гігієнічний виріб Зчіплювальний шар 30 забезпечується на верхній поверхні 29 стопи 24 таким чином, що він частково забезпечується на верхній панелі 28 другого полотна 22 і частково забезпечується на верхній панелі 27 першого полотна 21. У показаному варіанті втілення зчіплювальний шар 30 є видовженим і продовжується паралельно лініям 25, 26 згину таким чином, що частина ширини зчіплювального шару 30 забезпечується на верхній половині 28 другого полотна і частина ширини зчіплювального шару 30 забезпечується на верхній панелі 27 першого полотна 21. У показаному варіанті втілення зчіплювальний шар 30 виконаний у вигляді двосторонньої клейкої стрічки, що має антиадгезійний матеріал на одній стороні клейкої стрічки. Антиадгезійний матеріал захищає двосторонню клейку стрічку 30 під час процесу виготовлення, і буде видалений, щоб забезпечити можливість його зчеплення з нижньою стороною попередньої стопи, коли стопа 24 встановлюється у видавальний пристрій. Можливі різні варіанти виконання зчіплювального шару 30, як було описано вище для фіг. 1 і фіг. 2. Наприклад, хоча тут зчіплювальний шар 30 показаний лініям, що продовжуються паралельно 25, 26 згину стопи 24, він може продовжуватися перпендикулярно їм і при цьому все ще забезпечуватися на верхніх панелях 27, 28 першого і другого полотен 21, 22, відповідно. На фіг. 4 можна побачити, що нижня поверхня 31 також утворена короткою нижньою панеллю 33 другого полотна 22, що перекриває довшу нижню панель 34 першого полотна 21, так що обидві панелі відкриті для впливу на нижній поверхні 31 стопи 24. Таким же чином, як зчіплювальний шар 30 забезпечується на верхніх панелях 27, 28, другий зчіплювальний шар 32 забезпечується на обох нижніх панелях 33, 34, так що стопа, розміщена навпроти дна стопи 24, буде зчіплюватися з нею, і зокрема, і перше і друге полотна 21, 22 стопи 24 будуть прикріплені до наступної стопи. Якщо наступна стопа являє собою стопу, показану на фіг. 3-5, то верхній зчіплювальний шар 30 наступної стопи буде прикріплений до низу стопи 24, і нижній зчіплювальний шар 32 стопи 24 буде прикріплений до верху наступної стопи. Оскільки перший і другий зчіплювальні шари 30, 32 зміщені один відносно одного, вони не контактують, коли дві стопи встановлені разом одна над одною і вирівняні одна з одною. Однак можливо розташувати зчіплювальні шари 30, 32 таким чином, що вони будуть розташовуватися по центру або вони будуть контактувати яким-небудь іншим чином, тим самим забезпечуючи можливість використання двокомпонентних зчіплювальних шарів, які активуються тільки тоді, коли два компоненти контактують один з одним, як було описано вище. Також можливі інші варіанти втілення, крім показаних на фіг. 1-5. Наприклад, з WO2010007260 відоме використання клейкої стрічки для з'єднання однієї стопи зі суміжною стопою у видавальному пристрої. Клейка стрічка має антиадгезійний матеріал, розташований зверху клейкої стрічки. Відмітною ознакою WO2010007260 є те, що антиадгезійний матеріал має продовжуючу частину, яка продовжується за межі клейкої стрічки, яка лежить нижче, і зігнута таким чином, що він виступає назовні від однієї зі сторін, що утворюють напрямок укладання стопи. За виступаючу продовжуючу частину можна потягнути, коли стопи встановлені у видавальному пристрої, щоб видалити антиадгезійний матеріал з клейкої стрічки і зчепити разом сусідні стопи. Ця ідея дозволяє обслуговуючому персоналу спочатку встановити стопи взаємно складених гігієнічних листових виробів у видавальний пристрій, і тільки після підтвердження того, що стопи встановлені правильно, він може видалити антиадгезійний матеріал з клейкої стрічки. Це можливо завдяки виступаючій продовжуючій частині антиадгезійного матеріалу. Ми вважаємо, що використання антиадгезійного матеріалу, який покриває описуваний тут зчіплювальний шар і який виступає назовні від сторони, що створює напрямок укладання стопи, буде корисною модифікацією описаних тут варіантів втілення даного винаходу. Особливо переважно розкритий тут спосіб з'єднання сусідніх стоп для стоп, що утворюються взаємно складеними полотнами, використовувати у видавальному пристрої, в якому вироби витягуються по шляху видачі долаючи дію сили тяжіння. Коли листові гігієнічні вироби переміщуються долаючи дію сили тяжіння, особливо поширений ризик того, що один або 8 UA 108701 C2 5 10 15 20 25 30 35 40 45 50 55 60 обидва з першого і другого листів такої стопи впаде. Одним з прикладів придатних видавальних пристроїв, з яким може використовуватися стопа зі взаємно складених першого і другого листів, є видавальний пристрій, що ілюструється на фіг. 1 в WO2006071148. У видавальному пристрої на фіг. 1 в WO2006071148 суміжні стопи з взаємно складених листів розміщуються навпроти одна одної в напрямку укладання, і гігієнічні листові вироби витягуються по шляху видачі, який щонайменше для їх частини йде в напрямку, протилежному дії сили тяжіння. Оскільки вага стоп зі взаємно складених листів не давить на вироби, що видаються в такому видавальному пристрої із завантаженням знизу, кількість стоп може бути значно збільшена в порівнянні з видавальними пристроями, в яких вага стоп давить на гігієнічні листові вироби, що видаються. Оскільки і перший і другий листи відкриті для впливу на верху стопи, щоб можна було їх прикріпити до низу стопи, що видається, зараз, і оскільки зчіплювальний шар забезпечується на обох відкритих ділянках першого і другого листів на верху стопи, може бути надійним чином гарантовано, що і перший і другий листи будуть успішно витягуватися по шляху видачі до видавального отвору, оскільки вони обидва зчеплені з низом попередньої стопи. У видавальному пристрої на фіг. 1 в WO2006071148 є затискні засоби поруч з видавальним отвором, які служать для затискання листових виробів поруч з видавальним отвором, щоб утримувати їх в цьому місці таким чином, що виступаючі уперед листові гігієнічні вироби будуть доступні для захоплення користувачем через видавальний отвір. Коли користувач витягує виступаючий листовий гігієнічний виріб одного з першого і другого полотен, інше з першого і другого полотен витягується через видавальний отвір разом з ним. Листовий виріб, захоплений користувачем, відривається по лінії послаблення, залишаючи виступаючу ділянку листового гігієнічного виробу іншого полотна у видавальному отворі в положенні для наступної видачі виробу. Затискні засоби поруч з видавальним отвором будуть, згідно з даним винаходом, забезпечувати, що перше і друге полотна утримуються поруч з видавальним отвором. Зчіплювальний шар згідно з даним винаходом забезпечує, що і перше і друге полотно будуть досягати захоплювальні засоби поруч з видавальним отвором видавального пристрою при переході від полотен однієї стопи до полотен наступної стопи, щоб виключити збій видачі. ФОРМУЛА ВИНАХОДУ 1. Стопа зі взаємно складених першого і другого листів, яка містить зчіплювальний шар для адгезивного скріплення початку стопи з кінцем попередньої стопи у видавальному пристрої, і в якій зчіплювальний шар нанесений на першому і другому листах таким чином, що перший і другий листи на початку стопи здатні адгезивно скріплюватися з кінцем попередньої стопи. 2. Стопа за п. 1, в якій зчіплювальний шар є шаром з клею, шаром з адгезивної стрічки або механічними засобами кріплення, такими як шар з гачкової або петльової частини кріпильного матеріалу типу "гачок-петля" або шар з гачкової частини кріпильного матеріалу типу "гачокгачок," або іншими відомими зчіплювальними засобами. 3. Стопа за п. 1, в якій зчіплювальний шар забезпечений у вигляді смуги зчіплювального матеріалу, такого як стрічка. 4. Стопа за будь-яким з пп. 1-3, в якій один з першого і другого листів утворює верхню панель стопи на початку стопи, причому верхня панель виконана з можливістю відкрити для впливу панель іншого з першого і другого листів, так що верхня панель і відкрита для впливу панель відкриті для взаємодії з попередньою стопою на верху стопи, причому зчіплювальний шар нанесений і на верхню панель, і на відкриту для впливу панель. 5. Стопа за п. 4, в якій верхня панель перекриває частину відкритої для впливу панелі. 6. Стопа за одним з пп. 4 або 5, в якій один з першого і другого листів вирізаний по лінії вирізу таким чином, що верхня панель відкриває для впливу панель іншого з першого і другого листів. 7. Стопа за п. 6, в якій лінія вирізу і зчіплювальний шар перерізають одне одне, так що зчіплювальний шар нанесений і на верхній панелі, і на відкритій для впливу панелі. 8. Стопа за одним з пп. 6 або 7, в якій лінія вирізу включає в себе щонайменше ділянку, що продовжується по діагоналі відносно площини стопи, яка продовжується перпендикулярно напрямку укладання, причому напрямок укладання є віссю, яка проходить через кожен з листових виробів в стопі. 9. Стопа за будь-яким з пп. 6-8, в якій вирізана частина і частина верхньої панелі, що залишилася, є комплементарними за формою і мають однакові розміри. 10. Стопа за будь-яким з пп. 1-5, в якій верхня панель стопи, яка є панеллю одного з першого і другого листів на початку стопи, є відносно короткою в напрямку, перпендикулярному лінії згину взаємно складеного листа вздовж листа, щоб відкрити для впливу панель іншого з першого і 9 UA 108701 C2 5 10 15 20 25 30 35 40 45 50 55 60 другого листів, і в якій зчіплювальний шар нанесений на верхній панелі і на відкритій для впливу панелі. 11. Стопа за п. 10, в якій перший лист є першим видовженим полотном, другий лист є другим видовженим полотном, перше і друге полотна розділені на виконані з можливістю відділення гігієнічні листові вироби за допомогою ліній послаблення, які продовжуються упоперек полотен, причому лінії послаблення першого полотна і другого полотна розташовані зі зміщенням одна відносно одної в подовжньому напрямку полотен, і розташування ліній згину першого полотна відносно ліній послаблення першого полотна в подовжньому напрямку відрізняється від розташування ліній згину другого полотна відносно ліній послаблення другого полотна, так що верхня панель стопи, яка є панеллю одного з першого і другого полотен, є відносно короткою в подовжньому напрямку полотна, щоб відкрити для впливу панель, яка лежить нижче іншого з першого і другого полотен, і в якій зчіплювальний шар нанесений на верхню панель і на відкриту для впливу панель, яка лежить нижче. 12. Стопа за будь-яким з пп. 11-12, в якій кінцевий край верхньої панелі продовжується паралельно лінії згину. 13. Стопа за п. 12, в якій зчіплювальний шар має подовжній напрямок, який вирівняний з кінцевим краєм, і нанесений на верхній панелі для частини ширини зчіплювального шару і нанесений на відкритій для впливу панелі, яка лежить нижче, для іншої частини ширини зчіплювального шару. 14. Стопа за будь-яким одним з попередніх пунктів, в якій зчіплювальний шар продовжується вздовж подовжнього напрямку стопи в площині стопи, що продовжується перпендикулярно напрямку укладання, причому напрямок укладання є віссю, яка проходить через кожен з листових виробів в стопі. 15. Стопа за будь-яким одним з попередніх пунктів, в якій зчіплювальний шар продовжується вздовж осі в площині стопи, що продовжується перпендикулярно напрямку укладання стопи, причому напрямок укладання є віссю, яка проходить через кожен з листових виробів в стопі, і в якій зчіплювальний шар продовжується щонайменше на 25 %, 50 %, 70 %, 80 %, 90 % повного розміру стопи вздовж осі або продовжується на повний розмір стопи вздовж осі. 16. Стопа за будь-яким з пп. 1-15, в якій перший лист є першим видовженим полотном, другий лист є другим видовженим полотном, перше і друге полотна розділені на виконані з можливістю відділення гігієнічні листові вироби за допомогою ліній послаблення, які продовжуються упоперек полотен, причому полотна взаємно складені одне з одним, утворюючи стопу, і лінії послаблення першого подовженого полотна зміщені в подовжньому напрямку полотен від ліній послаблень другого подовженого полотна, так що, коли вироби видаються, кінцевий виріб з першого полотна і кінцевий виріб з другого полотна, які є наступними виробами для видачі для відповідних полотен, почергово виступають далі уперед в подовжньому напрямку. 17. Стопа за будь-яким одним з попередніх пунктів, яка має лінію межі між верхньою панеллю першого листа і верхньою панеллю другого листа, якщо дивитися на вигляді зверху верхньої поверхні стопи, і в якій зчіплювальний шар нанесений на верхніх панелях таким чином, щоб перерізати лінію межі. 18. Стопа за будь-яким одним з попередніх пунктів, яка має зчіплювальні шари на початку і на кінці стопи для адгезивного скріплення першого і другого листів з розташованими суміжно стопами у видавальному пристрої, так що стопа адгезивно скріплена і з попередньою стопою, і з наступною стопою. 19. Стопа за п. 18, в якій зчіплювальні шари відповідно утворені з першої частини двокомпонентного зчіплювального матеріалу і другої частини двокомпонентного зчіплювального матеріалу, причому зчіплювальна дія зчіплювальних шарів правильно активується тільки тоді, коли перша і друга частини вступають в контакт, і в якій зчіплювальні шари розташовуються на стопі таким чином, що, якщо відповідна стопа розташована в порядку "початок однієї навпроти кінця іншої" і торцеві поверхні стоп повністю перекривають одна одну, то зчіплювальні шари на початку і на кінці відповідних стоп вступають в контакт і зчіплювальна дія активується. 20. Стопа за будь-яким одним з попередніх пунктів, в якій верхня поверхня на початку стопи, яка утворює верхню площину стопи, перпендикулярну осі, що проходить через кожен з виробів в стопі, утворена частково верхньою панеллю першого листа і частково верхньою панеллю другого листа, в якій нижня поверхня на кінці стопи, що утворює нижню площину стопи, перпендикулярну осі, що проходить через кожен з виробів в стопі, утворена частково нижньою панеллю першого листа і частково нижньою панеллю другого листа, причому одна з верхніх панелей перекриває іншу таким чином, щоб відкрити для впливу іншу верхню панель, яка утворює повну панель, і одна з нижніх панелей перекриває іншу таким чином, щоб відкрити для впливу іншу нижню панель, яка також утворює повну панель, і одна верхня панель і одна нижня 10 UA 108701 C2 5 10 15 20 панель мають комплементарні одна одній розміри і форму, так що вони можуть бути суміщені разом, утворюючи повну панель. 21. Комбінація попередньої стопи зі взаємно складених першого і другого листів, які відповідно утворюють щонайменше один листовий гігієнічний виріб, і наступної стопи зі взаємно складених першого і другого листів, які відповідно утворюють щонайменше один листовий гігієнічний виріб, в якій початок наступної стопи і кінець попередньої стопи зчіплюються разом таким чином, що зчіплювальний шар зчіплюється і з першим, і з другим листами наступної стопи, так що, коли кінець попередньої стопи витягується через видавальний отвір видавального пристрою, і перший і другий листи на початку наступної стопи надійним чином витягуються через видавальний отвір разом з ним. 22. Видавальний пристрій, що містить комбінацію першої і другої стоп за будь-яким з пп. 1-20 або комбінацію стоп за п. 21, причому стопа забезпечує попередню стопу і наступну стопу відносно порядку видачі у видавальному пристрої, видавальний пристрій містить видавальний отвір, через який зі стоп видаються листові гігієнічні вироби, причому видавальний отвір і стопи розташовуються таким чином, що перший і другий листи витягуються по шляху видачі до видавального отвору, долаючи дію сили тяжіння, причому сила тяжіння прагне примусити один або обидва з першого і другого листів впасти зі шляху видачі. 23. Видавальний пристрій за п. 22, який містить затискні засоби для затискання першого і другого листів суміжно видавальному отвору, щоб запобігти переміщенню листів назад, причому перший і другий листи подаються по шляху видачі до затискних засобів, долаючи дію сили тяжіння. 11 UA 108701 C2 12 UA 108701 C2 Комп’ютерна верстка М. Шамоніна Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 13
