Глушник шуму газового струменя

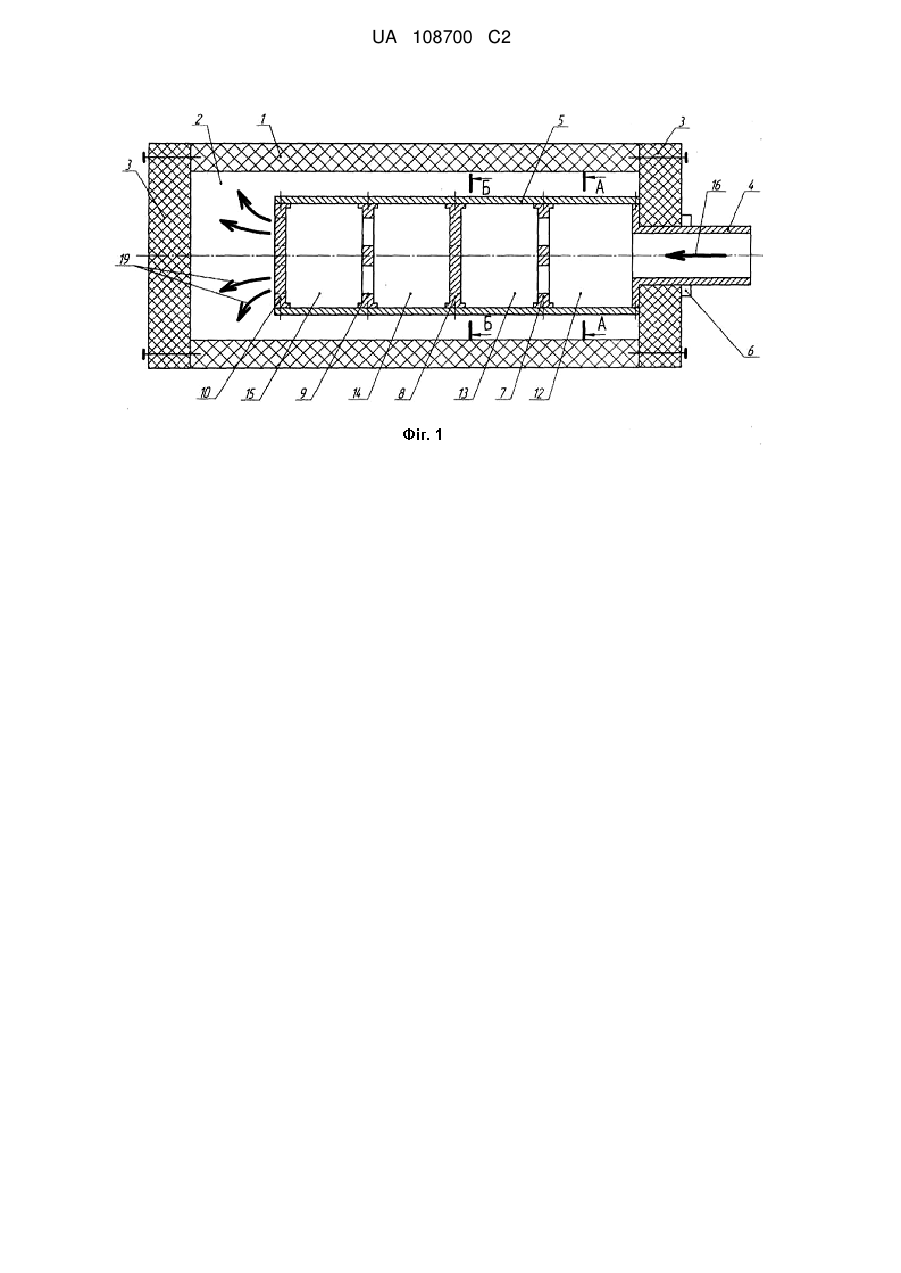

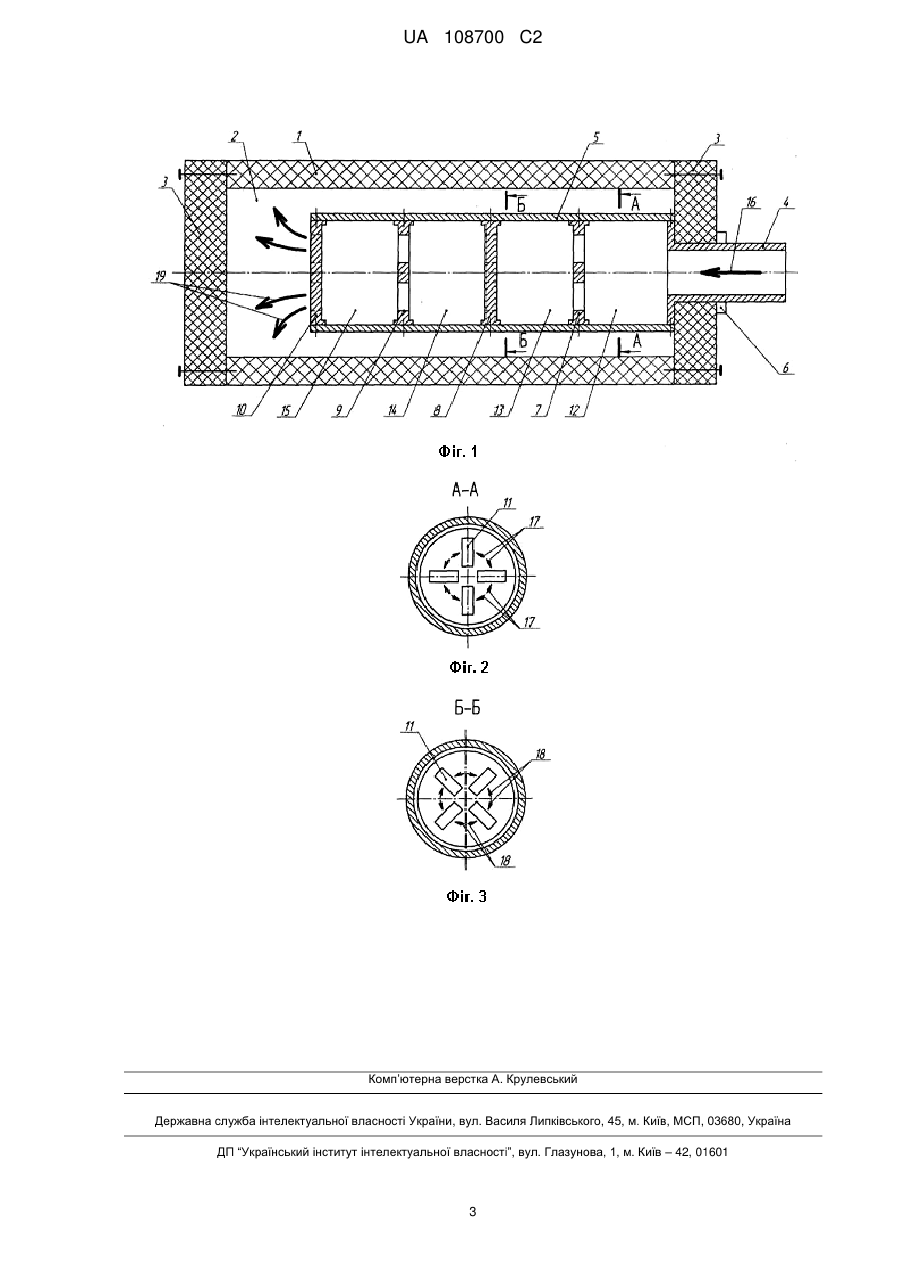

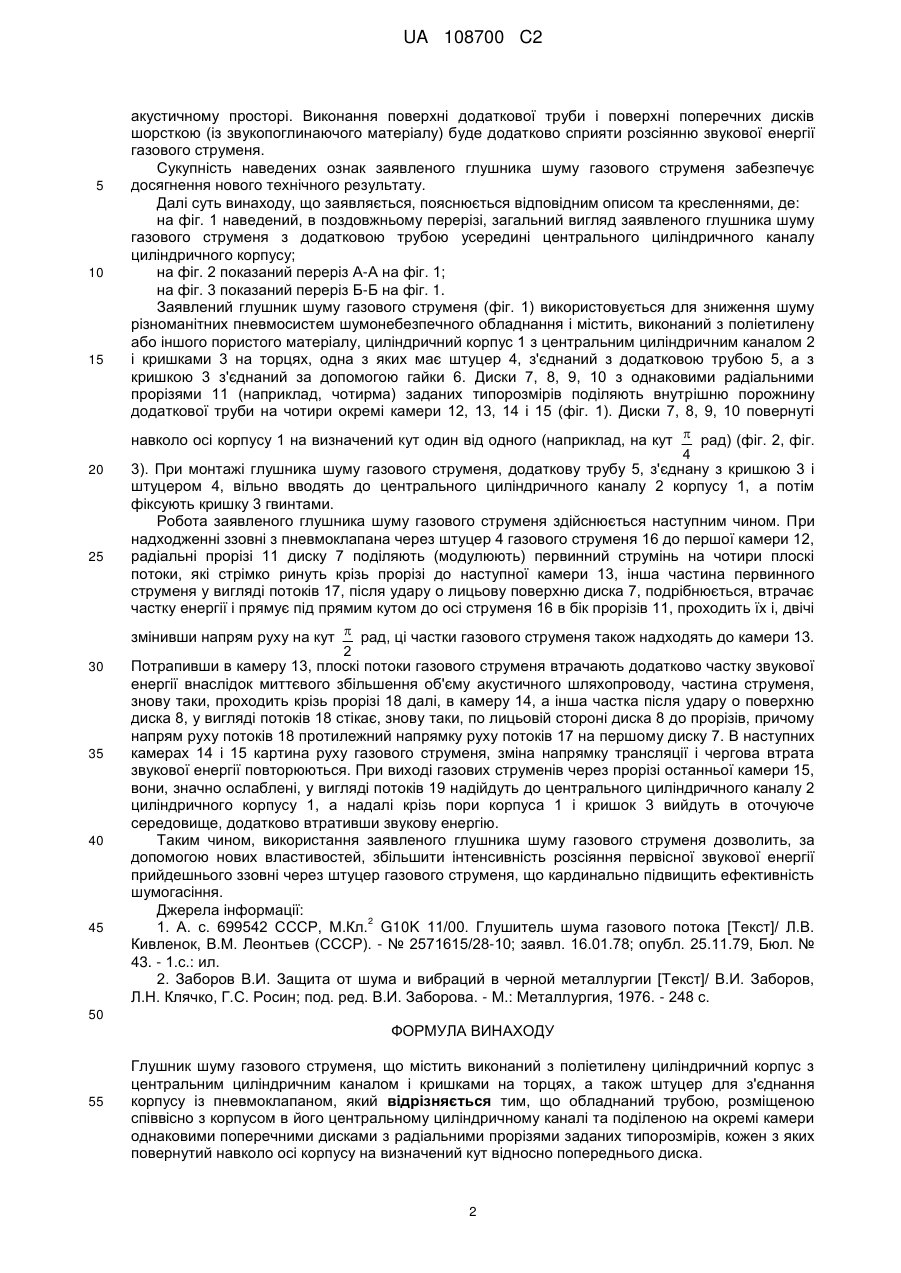

Реферат: Винахід належить до машинобудування, а саме до глушників шуму, і може бути використаний для зниження шуму різноманітних пневмосистем шумонебезпечного обладнання при викиді відпрацьованих газових струменів в оточуюче середовище. Глушник шуму газового струменя містить виконаний з поліетилену циліндричний корпус з центральним циліндричним каналом і кришками на торцях, а також штуцер, який з'єднує циліндричний корпус із пневмоклапаном. В центральному циліндричному каналі циліндричного корпусу співвісно розміщена труба, яка поділена на окремі камери однаковими поперечними дисками з радіальними прорізями заданих типорозмірів, кожен з яких повернутий навколо осі корпусу на визначений кут відносно попереднього диска. Через штуцер, у першу камеру надходить газовий струмінь і рухається всередині труби крізь прорізі поперечних дисків до виходу з труби, змінюючи при цьому поступальний напрям руху на просторовий в мінливому акустичному просторі додаткової труби, що слугує втраті значної частки початкової акустичної енергії газового струменя. Значно ослаблений, газовий струмінь через прорізі останньої камери додаткової труби надходить до центрального циліндричного каналу, а звідти, крізь пори, виходить в оточуюче середовище, додатково втрачаючи звукову енергію. Винахід дозволяє підвищити інтенсивність розсіяння початкової звукової енергії газового струменя, що кардинально збільшує ефективність шумогасіння. UA 108700 C2 (12) UA 108700 C2 UA 108700 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до машинобудування, а саме до глушників шуму, і може бути використаний для зниження шуму різноманітних пневмосистем шумонебезпечного обладнання при викиді відпрацьованих газових струменів в оточуюче середовище. Відомий глушник шуму газового струменя, який містить циліндричний корпус, центральний циліндричний канал, вхідний отвір, конусоподібний вихідний отвір, знімну кришку з конічним виступом, кільце із звукопоглинаючого матеріалу, регулювальні гвинти кришки. Звукопоглинаючий матеріал нанесений на стінки каналу зсередини [1]. Газовий струмінь при надходженні в центральний циліндричний канал розширюється і на виході, завдяки конічному виступу, змінює напрям свого руху на 90°. Внаслідок цього, він втрачає швидкість руху, що призводить до втрати його акустичної енергії. Ця енергія витрачається також за рахунок поглинання звукових хвиль стінками каналу із звукоізолюючого матеріалу. Значна частка акустичної енергії йде на подолання тертя газового струменя о поверхню пористого звукопоглинаючого кільця. Зміна ширини кільця дозволяє регулювати швидкість газового струменя на виході. Звукопоглинаючим матеріалом в глушнику може слугувати, наприклад, пористий поглинач вініпор. Недоліком цього технічного рішення постає обмежена пропускна спроможність, що суттєво звужує границі його використання, а також відносно невелика ефективність шумогасіння внаслідок обмежених можливостей вибраного технічного рішення. Відомий також глушник шуму газового струменя, що містить виконаний з поліетилену циліндричний корпус з центральним циліндричним каналом і кришками на торцях, а також штуцер, який з'єднує корпус із пневмоклапаном [2]. Пористість поліетиленового глушника становить 80 %, що забезпечує його високу акустичну ефективність. Поліетилену притаманні також високі міцнісні властивості. За тривалої експлуатації, можливе деяке збільшення протитиску внаслідок забруднення. Тому виникає потреба у поточній заміні корпусу глушника шуму новим. Недолік цього технічного рішення полягає у відносно низькій ефективності глушіння шуму, яка обумовлена незмінним за напрямком та просторовою структурою примусового руху немодульованого газового струменя в сталому акустичному просторі центрального циліндричного каналу циліндричного корпусу. Цей глушник шуму газового струменя є найбільш близьким до заявленого за технічною суттю та ефектом, що досягається, і може бути визнаним за найближчий аналог. В основу заявленого винаходу поставлена задача підвищення ефективності глушіння шуму різноманітних пневмосистем при викиді відпрацьованих газових струменів в оточуюче середовище шляхом інтенсифікації розсіяння звукової енергії формуванням змінного за напрямком та просторовою структурою примусового руху штучно модульованого газового струменя в мінливому акустичному просторі додаткової труби. Поставлена задача вирішується тим, що винахід, який заявляється, усуває недоліки відомого рішення, прийнятого за найближчий аналог, і пропонує нове ефективне технічне рішення з новим технічним результатом. Заявлений глушник шуму газового струменя містить виконаний з поліетилену циліндричний корпус з центральним циліндричним каналом і кришками на торцях, а також штуцер, який з'єднує циліндричний корпус із пневмоклапаном, згідно з заявленим винаходом глушник шуму газового струменя обладнаний розміщеною співвісно в центральному циліндричному каналі циліндричного корпусу додатковою трубою, поділеною на окремі камери однаковими поперечними дисками з радіальними прорізями заданих типорозмірів, кожен з яких повернутий навколо осі корпусу на визначений кут відносно попереднього диска. Аналіз причинно-наслідкових зв'язків дає підстави дійти висновку, що наведені ознаки заявленого глушника шуму газового струменя належать до суттєвих, бо забезпечують досягнення нового технічного результату, вигідно відрізняючи заявлений винахід від відомих аналогів і найближчого аналогу. Технічний результат від використання заявленого глушника шуму газового струменя забезпечується розміщенням співвісно в центральному циліндричному каналі циліндричного корпусу додаткової труби, поділеної на окремі камери однаковими поперечними дисками з радіальними прорізями заданих типорозмірів, кожен з яких повернутий навколо осі циліндричного корпусу на визначений кут відносно попереднього диска. Додаткова труба з окремими камерами формує змінну за напрямком просторову структуру примусового руху штучно модульованого газового струменя в створеному мінливому 1 UA 108700 C2 5 10 15 20 25 30 35 40 45 акустичному просторі. Виконання поверхні додаткової труби і поверхні поперечних дисків шорсткою (із звукопоглинаючого матеріалу) буде додатково сприяти розсіянню звукової енергії газового струменя. Сукупність наведених ознак заявленого глушника шуму газового струменя забезпечує досягнення нового технічного результату. Далі суть винаходу, що заявляється, пояснюється відповідним описом та кресленнями, де: на фіг. 1 наведений, в поздовжньому перерізі, загальний вигляд заявленого глушника шуму газового струменя з додатковою трубою усередині центрального циліндричного каналу циліндричного корпусу; на фіг. 2 показаний переріз А-А на фіг. 1; на фіг. 3 показаний переріз Б-Б на фіг. 1. Заявлений глушник шуму газового струменя (фіг. 1) використовується для зниження шуму різноманітних пневмосистем шумонебезпечного обладнання і містить, виконаний з поліетилену або іншого пористого матеріалу, циліндричний корпус 1 з центральним циліндричним каналом 2 і кришками 3 на торцях, одна з яких має штуцер 4, з'єднаний з додатковою трубою 5, а з кришкою 3 з'єднаний за допомогою гайки 6. Диски 7, 8, 9, 10 з однаковими радіальними прорізями 11 (наприклад, чотирма) заданих типорозмірів поділяють внутрішню порожнину додаткової труби на чотири окремі камери 12, 13, 14 і 15 (фіг. 1). Диски 7, 8, 9, 10 повернуті навколо осі корпусу 1 на визначений кут один від одного (наприклад, на кут  рад) (фіг. 2, фіг. 4 3). При монтажі глушника шуму газового струменя, додаткову трубу 5, з'єднану з кришкою 3 і штуцером 4, вільно вводять до центрального циліндричного каналу 2 корпусу 1, а потім фіксують кришку 3 гвинтами. Робота заявленого глушника шуму газового струменя здійснюється наступним чином. При надходженні ззовні з пневмоклапана через штуцер 4 газового струменя 16 до першої камери 12, радіальні прорізі 11 диску 7 поділяють (модулюють) первинний струмінь на чотири плоскі потоки, які стрімко ринуть крізь прорізі до наступної камери 13, інша частина первинного струменя у вигляді потоків 17, після удару о лицьову поверхню диска 7, подрібнюється, втрачає частку енергії і прямує під прямим кутом до осі струменя 16 в бік прорізів 11, проходить їх і, двічі змінивши напрям руху на кут  рад, ці частки газового струменя також надходять до камери 13. 2 Потрапивши в камеру 13, плоскі потоки газового струменя втрачають додатково частку звукової енергії внаслідок миттєвого збільшення об'єму акустичного шляхопроводу, частина струменя, знову таки, проходить крізь прорізі 18 далі, в камеру 14, а інша частка після удару о поверхню диска 8, у вигляді потоків 18 стікає, знову таки, по лицьовій стороні диска 8 до прорізів, причому напрям руху потоків 18 протилежний напрямку руху потоків 17 на першому диску 7. В наступних камерах 14 і 15 картина руху газового струменя, зміна напрямку трансляції і чергова втрата звукової енергії повторюються. При виході газових струменів через прорізі останньої камери 15, вони, значно ослаблені, у вигляді потоків 19 надійдуть до центрального циліндричного каналу 2 циліндричного корпусу 1, а надалі крізь пори корпуса 1 і кришок 3 вийдуть в оточуюче середовище, додатково втративши звукову енергію. Таким чином, використання заявленого глушника шуму газового струменя дозволить, за допомогою нових властивостей, збільшити інтенсивність розсіяння первісної звукової енергії прийдешнього ззовні через штуцер газового струменя, що кардинально підвищить ефективність шумогасіння. Джерела інформації: 2 1. А. с. 699542 СССР, М.Кл. G10K 11/00. Глушитель шума газового потока [Текст]/ Л.В. Кивленок, В.М. Леонтьев (СССР). - № 2571615/28-10; заявл. 16.01.78; опубл. 25.11.79, Бюл. № 43. - 1.с.: ил. 2. Заборов В.И. Защита от шума и вибраций в черной металлургии [Текст]/ В.И. Заборов, Л.Н. Клячко, Г.С. Росин; под. ред. В.И. Заборова. - М.: Металлургия, 1976. - 248 с. 50 ФОРМУЛА ВИНАХОДУ 55 Глушник шуму газового струменя, що містить виконаний з поліетилену циліндричний корпус з центральним циліндричним каналом і кришками на торцях, а також штуцер для з'єднання корпусу із пневмоклапаном, який відрізняється тим, що обладнаний трубою, розміщеною співвісно з корпусом в його центральному циліндричному каналі та поділеною на окремі камери однаковими поперечними дисками з радіальними прорізями заданих типорозмірів, кожен з яких повернутий навколо осі корпусу на визначений кут відносно попереднього диска. 2 UA 108700 C2 Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
