Система та спосіб одержання даних про профіль паління

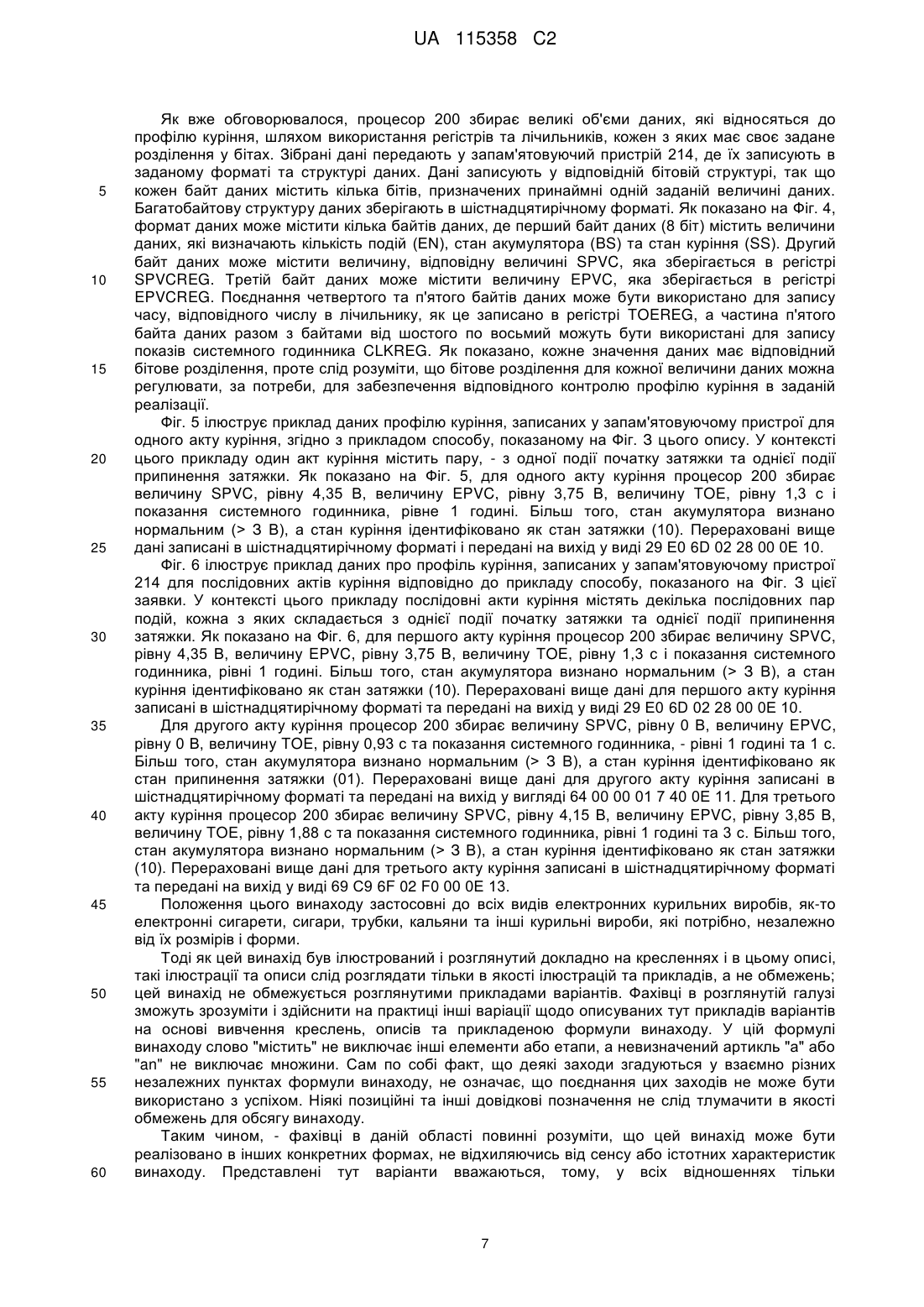

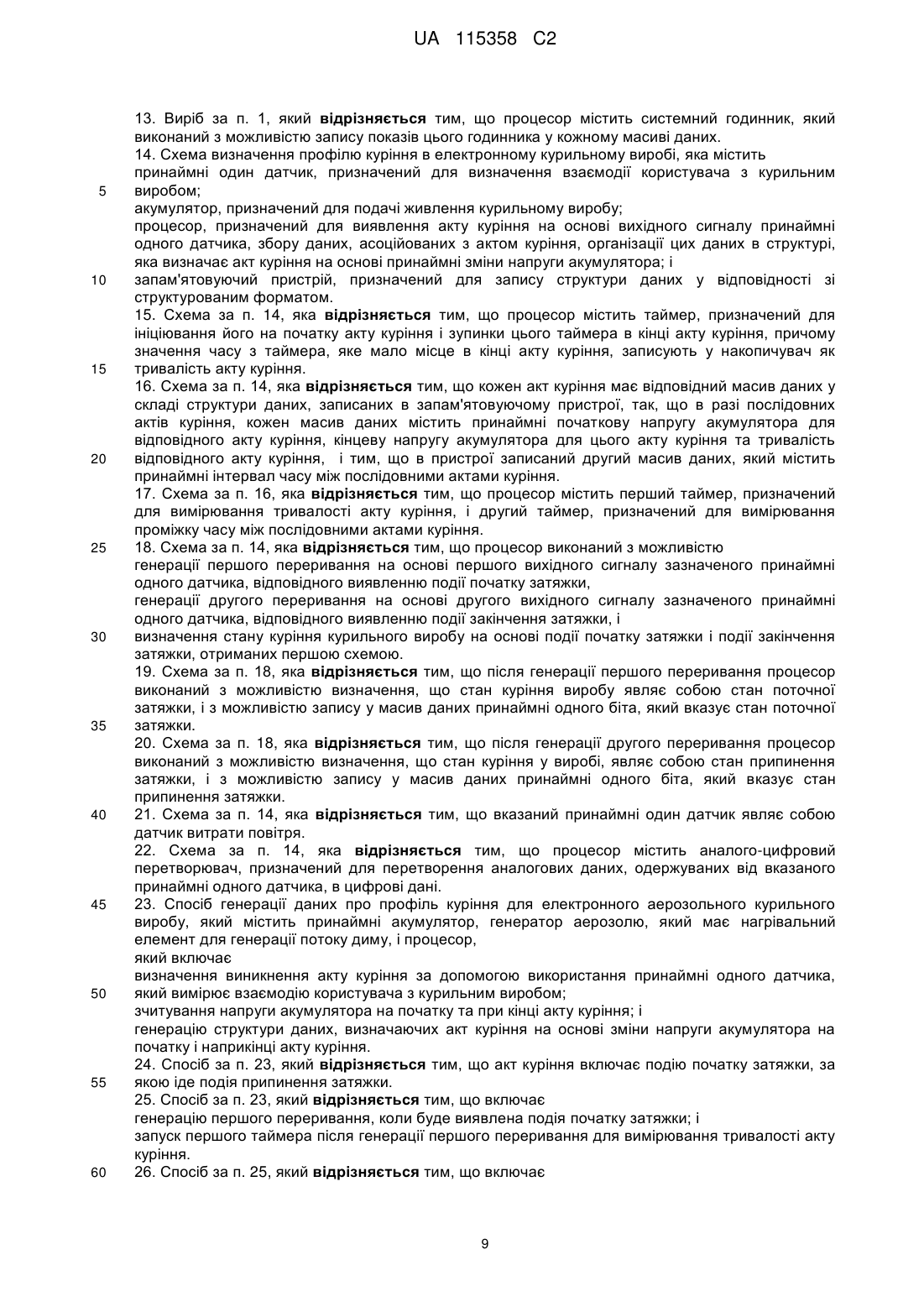

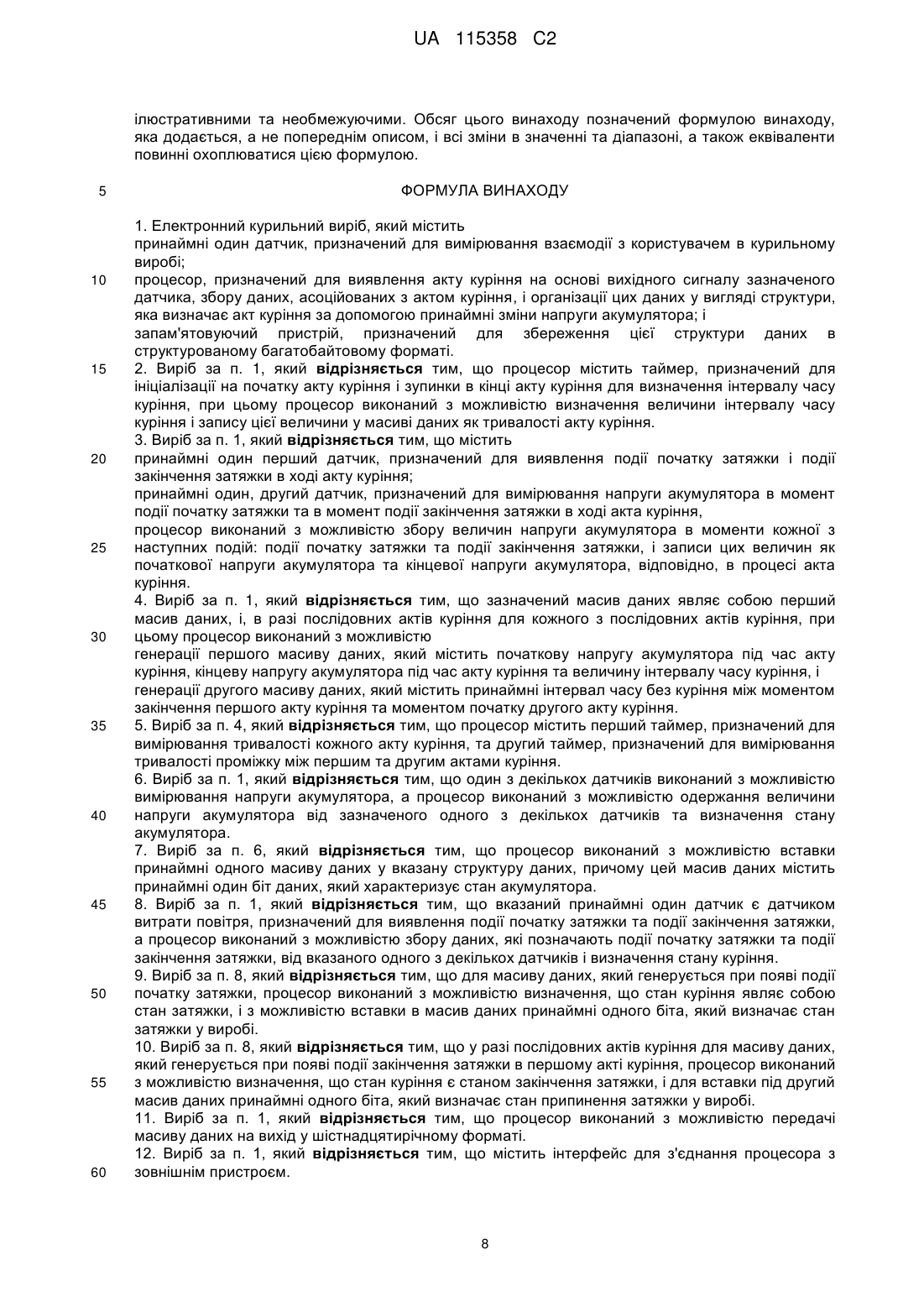

Реферат: Приклад схеми для визначення профілю куріння в електронному курильному виробі містить принаймні один датчик, призначений для вимірювання взаємодії користувача з курильним виробом, процесор і запам'ятовуючий пристрій. Процесор виконаний з можливістю виявлення акту куріння на основі вихідного сигналу зазначеного принаймні одного датчика, збору даних, асоційованих з актом куріння, і організації цих даних в структурі, яка асоціює акт куріння зі зміною напруги акумулятора. Запам'ятовуючий пристрій виконано з можливістю збереження структур даних у відповідності зі структурованим багатобайтовим форматом. UA 115358 C2 (12) UA 115358 C2 UA 115358 C2 5 10 15 20 25 30 35 40 45 50 55 Галузь техніки, до якої відноситься винахід Цей винахід відноситься до електронного аерозольного курильного виробу і, зокрема, до системи та способам одержання даних про профіль куріння від електронного курильного виробу. Основний принцип роботи Курильний виріб, і в тому числі електронні сигарети або е-сигарети використовують рідину в якості субстрату для утворення аерозолю, який зменшує вторинний дим, дозволяючи в той же час курцеві вибірково припиняти і відновлювати куріння. Такий пристрій може мати у складі картридж, який містить субстрат для утворення аерозолю. Субстрат може надходити в різних формах, таких як тверда речовина або рідина, і виділяє аерозольний газ курцеві після адекватного нагріву за допомогою нагрівального елемента. Нагрівальний елемент одержує енергію від джерела живлення, такого як батарейка або акумулятор. Нагрівання аерозольного субстрату запускається за допомогою затяжки електронним курильним виробом (e-puff), яке ініціюється користувачем. Були описані системи для збору даних на основі профілю куріння людини. Наприклад, заявка на видачу патенту США US 2012/0291791 описує систему для зменшення подачі нікотину, яка містить монітор дихання, який відслідковує використання розчину нікотину, частоту використання та характеристики дихання. Контролер витрати використовується для регулювання рівнів надходження нікотину або розчину нікотину до користувача на основі поведінки контрольованої монітором та характеристик користувача. У заявці на видачу патенту США US 2011/0036346 описується персональний інгаляційний пристрій, який містить логічний пристрій, який може бути запрограмований, наприклад, для обмеження кількості нікотинмісткої речовини, яка розпорошується під час затяжки та мінімального проміжку часу між моментами активізації розпилювального пристрою. Логічний пристрій може бути запрограмований для збереження інформації про роботу пристрою як-то, кількість затяжок на день, кількість затяжок на хвилину, використані картриджі, середній рівень використання та іншу інформацію про використання, яка може знадобитися. Зібрані дані можуть бути збережені у пам'яті і можуть бути пізніше вивантажені у зовнішній пристрій. У заявці US 2011/0265806 пропонується електронний курильний виріб, який містить контролер, який здійснює різні операції з виробом та запам'ятовуючий пристрій, який зберігає команди, які повинен виконувати контролер. Крім того, запам'ятовуючий пристрій може зберігати інформацію про використання, інформацію про виріб та інформацію про користувача. Наприклад, інформація про використання може містити відомості про рівень курильної рідини в контейнері, число вже витрачених контейнерів та кількість спожитого нікотину. Інформація про виріб може містити номер моделі та серійний номер виробу; а до складу інформації про користувача можуть входити ім'я, стать, вік, адреса, відомості про освіту, інтереси та хобі. Ці дані можуть зберігатися в запам'ятовуючому пристрої, поки вони не будуть вивантажені через будь-яке придатне дротове або бездротове з'єднання. Короткий виклад суті винаходу Приклади варіантів цього винаходу мають ряд переваг у порівнянні з відомими системами, а саме в тому, що пристрій для визначення профілю куріння відповідно до цього винаходу містить процесор, призначений для спостереження за змінами напруги батарейки або акумулятора, щоб визначити, коли відбуваються акти куріння. Іншими словами, кожна подія затяжки електронною сигаретою відбирає деяку кількість заряду з акумулятора, що призводить до змін напруги акумулятора в продовж затяжки. Таким чином, можна контролювати та реєструвати моменти, довжину та тривалість затяжки з прив'язкою до цих змін напруги. Під час цих актів куріння збирають і накопичують дані для контролю роботи пристрою та поведінки користувача. Дані збирають та зберігають в запам'ятовуючому пристрої у вигляді структурованих блоків даних, так що ці дані можуть бути пізніше передані зовнішньому пристрою через USB-з'єднання або бездротове з'єднання для подальшого аналізу або обробки. Дані можуть бути записані в шістнадцятирічному форматі або в будь-якому іншому відповідному форматі, за потреби, передані через дротові або бездротові засоби зв'язку зовнішньому пристрою і використані в клінічних дослідженнях для контролю профілю куріння та/або для інформування курця про використання сигарети. Надалі ці дані можуть бути використані для оптимізації характеристик пристрою або для калібрування пристрою на основі схем використання пристрою курцем. Наприклад, ці дані можуть бути використані для оптимізації функцій пристрою, таких як модуляція живлення, інтенсивність подачі рідини, напруга акумулятора, з метою оптимізації сприйняття користувачем та/або продовження терміну служби акумулятора або терміну служби нагрівача. 1 UA 115358 C2 5 10 15 20 25 30 35 40 45 50 55 60 Приклад першого варіанту пропонує електронний аерозольний курильний виріб, який містить: принаймні один датчик, призначений для вимірювання взаємодії користувача з курильним виробом; процесор, призначений для виявлення та оцінки характеристик акту куріння на основі вихідного сигналу цього принаймні одного датчика, збору даних, асоційованих з цим актом куріння та організації даних у відповідності зі структурою, яка зв'язує акт куріння зі змінами напруги акумулятора; і запам'ятовуючий пристрій, призначений для збереження структур даних у відповідності зі структурозаним багатобайтовим форматом. Приклад другого варіанту пропонує схему визначення профілю куріння в електронному аерозольному курильному виробі, ця схема містить: принаймні один датчик, призначений для виявлення та оцінки характеристик взаємодії користувача з курильним виробом; акумулятор, призначений для живлення курильного виробу; процесор, призначений для виявлення та оцінки характеристик акту куріння на основі вихідного сигналу цього принаймні одного датчика, збору даних, асоційованих з цим актом куріння та організацію даних у відповідності зі структурою, яка зв'язує акт куріння зі змінами напруги акумулятора; і запам'ятовуючий пристрій, призначений для збереження структур даних у відповідності зі структурованим багатобайтовим форматом. Приклад третього варіанту цього винаходу пропонує спосіб генерації даних про профіль куріння для електронного аерозольного курильного виробу, який містить принаймні акумулятор, нагрівальний елемент та процесор, спосіб включає: визначення факту, що стався акт куріння, за допомогою принаймні одного датчика, який вимірює взаємодію користувача з курильним виробом; вимір напруги акумулятора на початку і в кінці акту куріння; та генерацію структури даних, які визначають акт куріння, на основі зміни напруги між початком та кінцем акту куріння. Короткий опис креслень Приклади варіантів цього винаходу описані більш детально з посиланнями на прикладені креслення. Фіг. 1 ілюструє приклад електронного аерозольного курильного виробу згідно з прикладом одного з варіантів цього винаходу. Фіг. 2 ілюструє характерні ознаки пристрою 112 для визначення профілю куріння (пристрій для визначення профілю куріння (STD)) згідно з прикладом одного з варіантів цього винаходу. Фіг. З ілюструє спосіб генерації даних про профіль куріння згідно з прикладом одного з варіантів цього винаходу. Фіг. 4 ілюструє формат та структуру даних згідно з прикладом одного з варіантів цього винаходу. Фіг. 5 ілюструє приклад даних про профіль куріння, записаних у запам'ятовуючому пристрої для одного акту куріння, у відповідності зі способом, показаним на Фіг. З, згідно з прикладом одного з варіантів цього винаходу. Фіг. 6 ілюструє приклад даних про профіль куріння, записаних у запам'ятовуючому пристрої для послідовних актів куріння, у відповідності зі способом, показаним на Фіг. З, згідно з прикладом одного з варіантів цього винаходу. Докладний опис Приклади варіантів цього винаходу пропонують електронний аерозольний курильний виріб, здатний збирати, зберігати та передавати дані про профіль куріння зовнішньому пристрою, такому як комп'ютер, робоча станція, процесор або інший відповідний, необхідний пристрій. До складу курильного виробу входять енергонезалежний запам'ятовуючий пристрій (наприклад, флеш-пам'ять) та процесор, такий як програмований логічний пристрій, призначений для збору даних про профіль куріння, таких як число затяжок, тривалість затяжки, обсяг затяжки та потік повітря через різні вбудовані датчики. Процесор може бути виконаний з можливістю передачі зібраних даних зовнішнього пристрою через дротовий або бездротовий інтерфейс, такий як з'єднання Bluetooth або універсальна послідовна шина (Universal Serial Bus (USB)). Фіг. 1 ілюструє приклад електронного курильного виробу (наприклад, електронного аерозольного курильного виробу (electronic aerosol smoking device (EASD))) 100 згідно з прикладом варіанту цього винаходу. Виріб EASD 100 містить корпус 102, який має перший кінець 104 та другий кінець 106. На першому кінці 104 знаходиться мундштук 108, виконаний так, щоб користувач міг взяти його у рот. У першому кінці 104 розташовується також субстрат 110 для утворення аерозолю, з'єднаний для виділення аерозольних парів або газу користувачеві через мундштук 108. Субстрат 110 для утворення аерозолю може містити матеріал, до складу якого входять тютюн та леткі сполуки з ароматом тютюну, які виділяються з субстрату при нагріванні. Субстрат 110 для утворення аерозолю може бути реалізований у будь-який з ряду відомих форм. Наприклад, цей субстрат 110 для утворення аерозолю може являти собою твердий субстрат, який містить будь-яке поєднання: порошку, гранул, таблеток, шматочків, трубочок, смужок або листків, так, що будь-який або всі ці структурні компоненти 2 UA 115358 C2 5 10 15 20 25 30 35 40 45 50 55 60 можуть містити одну або декілька наступних складових: листя рослин, листя тютюну, фрагменти жилок листя тютюну, відновлений тютюн, гомогенізований тютюн, екструдований тютюн або тютюн "що вибухнув". Тверді субстрати можуть бути нанесені на будь-який придатний термостабільний носій або занурений у такий носій. У прикладі одного з варіантів субстрат для утворення аерозолю може являти собою рідкий субстрат, утримуваний у будь-якому відомому контейнері або у пористому матеріалі-носії. В іншому прикладі варіанта субстрат 110 для утворення аерозолю може являти собою газоподібний субстрат або будь-яке поєднання вже описаних вище субстратів для утворення аерозолю. На другому кінці 106 корпусу 102 може розташовуватися пристрій 112 для визначення профілю куріння. Це пристрій 112 для визначення профілю куріння може бути пов'язаний з субстратом 110 для утворення аерозолю, який знаходиться у першому кінці 104 корпусу, для контролю виділення аерозолю з субстрату 110 для утворення аерозолю та збору даних, асоційованих з виділенням аерозолю та використанням виробу EASD 100. Фіг. 2 ілюструє характерні ознаки пристрою 112 для визначення профілю куріння (STD) відповідно до одного з прикладів варіантів цього винаходу. Як показано на Фіг. 2, пристрій STD 112 містить процесор 200, декілька датчиків 202, джерело 204 живлення, нагрівальний елемент 206, схему 208 зарядки та лінію 210 зв'язку. Процесор 200 може бути реалізований у вигляді програмованого логічного пристрою, кристала багатофункціональної логічної інтегральної схеми (MFL) або будь-якого іншого придатного контролерного або мікроконтролерного пристрою, за необхідності. Процесор 200 може бути виконаний з можливістю виявлення акту куріння на основі зміни напруги акумулятора, управління нагрівальним елементом 206 для нагріву субстрату 110 для утворення аерозолю і генерації масиву даних на основі даних про профіль куріння, зібраних під час акту куріння. У прикладі одного з варіантів один акт куріння може містити події вимоги затяжки, коли користувач захоплює перший кінець 104 корпусу 102, щоб ініціювати виділення аерозолю, що містить газ, з мундштука 108. Другий акт куріння може містити подію припинення затяжки, коли користувач відпускає перший кінець 104 корпусу 102, зупиняючи тим самим виділення аерозолю, що містить газ, з мундштука 108. У прикладі іншого варіанту акт куріння може включати поєднання події вимоги затяжки та події припинення затяжки. Процесор 200 може бути виконаний так, щоб містити аналого-цифровий (A/D) перетворювач 212 та запам'ятовуючий пристрій 214. Аналого-цифровий (A/D) перетворювач здійснює перетворення аналогових даних, одержуваних від декількох датчиків, у цифрові дані. Запам'ятовуючий пристрій 214, такий як енергонезалежний пристрій флеш-пам'ять з доступом по послідовному інтерфейсу (Serial Flash) або інший придатний запам'ятовуючий пристрій, за необхідності, призначений для збереження даних про поведінку курця, перетворених за допомогою аналого-цифрового перетворювача 212. Запам'ятовуючий пристрій може бути достатнього розміру для збереження зібраних даних в обсязі множини байтів даних в шістнадцятирічному форматі. Процесор 200 виконаний з можливістю керування всіма операціями пристрою STD 112, як-то включення нагрівального елементу 206 для підігрівання субстрату 110 для утворення аерозолю, включення/вимикання світлодіодів 216 та іншими операціями, які будуть докладніше обговорені нижче. Наприклад, процесор 200 може бути виконаний так, щоб містити системний годинник (CLK) для відстеження проміжку часу, що пройшов з моменту ініціалізації виробу EASD 100. Процесор 200 може також бути виконаний так, щоб мати різні лічильники (Timer0, Timerl, Timer2,…, TimerX) для реєстрації тривалості, проміжку часу або тривалості акта куріння, проміжку часу без куріння, який має місце між актами куріння або часу, який минув після ініціалізації виробу EASD 100, а також до акту куріння. Процесор 200 може мати різноманітні інші лічильники (CNT), які можуть бути використані для контролю і/або відстеження кількості актів куріння (EN), які сталися. Більше того, процесор може бути виконаний так, щоб мати кілька регістрів (REG), які можуть відстежувати стан системи або різних компонентів системи, як-то датчики 202. Наприклад, регістр акумулятора (BATTREG) може бути виконаний з можливістю запису стану напруги акумулятора, так що стан високого (1) або низького (0) рівня записують на основі порівняння рівня напруги з заданим порогом (наприклад, 3,3 В). В іншому прикладі регістр стану куріння (SSREG) може бути виконаний з можливістю запису стану виробу EASD 100 під час акту куріння, як-то стан початку затяжки або стан припинення затяжки. Процесор 200 може мати регістр лічильника напруги акумулятора сигарети на початку затяжки (Start of Puff Cigarette Battery Voltage Counts register (SPVCREG)), який записує рівень напруги акумулятора в момент, коли виявлена подія початку затяжки. Процесор 200 може також мати регістр лічильника напруги акумулятора сигарети в кінці затяжки (End of Puff Cigarette Battery Voltage Count register (EPVCREG)), який записує рівень напруги акумулятора в момент, коли виявлена подія припинення затяжки. Слід розуміти, 3 UA 115358 C2 5 10 15 20 25 30 35 40 45 50 55 60 що для одержання та/або збору даних, необхідних або бажаних для відстеження або контролю профілю куріння, може бути використана будь-яка кількість регістрів. Кілька датчиків 202 можуть бути виконані з можливістю вимірювання різних функцій та операцій пристрою під час акту куріння. Ці дані можуть позначати тривалість затяжки, частоту затяжок, витрату повітря і/або будь-які інші дані про профіль куріння для курця, за потреби. У прикладі варіанта цього винаходу, датчики 2 02 можуть бути інтегровані в структуру процесора 200. У прикладі іншого варіанта принаймні один з датчиків 202 може розташовуватися зовні процесора. Джерело 204 живлення може бути реалізоване у вигляді акумулятора або елемента живлення (батарейки), який подає енергію нагрівальному елементу 206. Джерело 204 живлення може являти собою літій-іонну батарею або будь-який придатний варіант такої батарейки. У прикладі іншого варіанта компонент 204 живлення може являти собою нікель-метало-гідридний акумулятор або нікель-кадмієвий акумулятор або паливний елемент. Джерело 204 живлення може бути таким, що перезаряджається через схему 208 зарядки. Схема 208 зарядки може бути виконана з можливістю одержання енергії з метою зарядки акумулятора 204 по лінії 210 зв'язку. Використовуючи перетворювачі живлення чи інші придатні пристрої, джерело 204 живлення може бути виконане з можливістю подачі живлення з відповідною напругою (наприклад, 3,3 В) процесору 200. Нагрівальний елемент 206 може бути виконаний у вигляді одного елемента або у вигляді лінійки нагрівальних елементів. Нагрівальний елемент 206 може бути розташований всередині корпусу 102 виробу EASD таким чином, щоб передати потрібну кількість теплоти субстрату для утворення аерозолю. Нагрівальний елемент 206 може містити електрорезистивний матеріал, як-то напівпровідникові матеріали, включаючи леговану кераміку, електропровідну кераміку, вуглець, графіт, метали, металеві сплави, композиційні матеріали на основі кераміки та металів або, за необхідності, будь-які інші придатні електрорезистивні матеріали. У прикладі одного з матеріалів нагрівальний елемент 206 може містити електрорезистивну котушку, яка взаємодіє з ниткоподібним волокнистим ґнотом, як це описано в опублікованій заявці США 2013/0192615. У прикладі іншого варіанту нагрівальний елемент 206 може являти собою інфрачервоний нагрівальний елемент, як це описано в Патенті США US 5,514,630 (цим включений сюди за допомогою посилання у всьому своєму обсязі), індуктивний нагрівальний елемент, як це описано в Патенті США US 5,613,515 (цим включений сюди за допомогою посилання у всьому своєму обсязі), тепловідвід або тепловий резервуар, як це описано в європейській заявці ЕР 0857,431, або за необхідності, будь-який інший, придатний, нагрівальний компонент. Тепловий резервуар може бути виконаний з матеріалу, здатного поглинати або зберігати тепло та виділяти це тепло з часом, субстрату для утворення аерозолю. Тепловідвід або тепловий резервуар може бути в прямому контакті з субстратом для утворення аерозолю та може передавати запасене тепло прямо субстрату. В інших відомих варіантах реалізації тепло, запасене в тепловідводі або в тепловому резервуарі, може бути передано субстрату для утворення аерозолю по тепловому провіднику, такому як металева трубка, як це описано в міжнародній заявці WO 2008/0154441. У будь-якому прикладі нагрівальний елемент 206 виконаний з можливістю запуску циклу нагріву субстрату 110 для утворення аерозолю на основі сигналу керування, прийнятого процесором 200. Лінія 210 зв'язку може бути виконана з можливістю встановлення двостороннього дротового або бездротового з'єднання із зовнішнім пристроєм. У дротовій конфігурації ця лінія 210 зв'язку може являти собою лінію стандарту USB, лінію стандарту RS-232 і ін. Дротова конфігурація може забезпечувати двосторонній зв'язок, а також напругу живлення, - 5 В постійного струму. У бездротової конфігурації лінія 210 зв'язку може бути реалізована у вигляді лінії Bluetooth, лінії стандарту асоціації по інфрачервоної технології передачі даних (Infrared Data Association (IrDA)), високочастотної лінії зв'язку, лінії стільникового зв'язку або за необхідності, лінії зв'язку, відповідної якомусь іншому невластивому стандарту радіозв'язку. З процесором 200 з'єднана також лінія 210 зв'язку для передачі даних про профіль куріння зовнішнього пристрою та/або передачі даних конфігурації процесору 200. Лінія 210 зв'язку може бути виконана з можливістю дозволяти двосторонню передачу даних користувача, даних щодо управління та/або даних конфігурації між пристроєм STD 112 та зовнішнім пристроєм або процесором. Стосується даних конфігурації та керування, процесор 200 може бути виконаний так, щоб бути спеціально запрограмований і/або налаштований для виконання процедури, записаної на енергонезалежному комп'ютерному носії запису як-то накопичувач на жорсткому диску, флешпам'ять, оптичний запам'ятовуючий пристрій або за необхідності, енергонезалежний запам'ятовуючий пристрій будь-якого іншого типу. Одержані дані для цієї процедури можуть бути передані процесору 200 по лінії 210 зв'язку. 4 UA 115358 C2 5 10 15 20 25 30 35 40 45 В одному з прикладів варіантів пристрій STD 112 може бути виконаний з можливістю мати принаймні один світлодіод (LED) 216, який забезпечує візуальну індикацію робочого стану виробу EASD 100 для користувача. Наприклад, світлодіоди LED можуть бути видимі на зовнішній частині корпусу 102 та забезпечувати візуальну індикацію стану зарядки акумулятора 204, стану куріння та/або за необхідності, інших відповідних робочих та/або функціональних характеристик виробу EASD 100 або пристрою STD 112. Слід розуміти, що світлодіоди LED можуть бути виконані з можливістю випромінювання якогось придатного кольору, бути якоїсь придатної форми або генерації вихідного сигналу будь-якої придатної структури, за необхідності, надання бажаної інформації користувачеві. Пристрій STD 112 може також містити перемикаючу схему 220, яка забезпечує захищений доступ до даних системі/конфігурації та/або даними про профіль куріння, які зберігаються в процесорі 200. У прикладі іншого варіанту пристрій STD 112 може містити схему 222 налаштування, яка, за необхідності, дозволяє розібратися з помилками в роботі процесора 200 через пошкодження даних користувача, даних конфігурації або даних системи. Пристрій STD 112 може бути виконаний на багатошаровій друкованій платі (РСВ). Плата може мати відповідні розміри, такі як 25 мм х 8 мм, так що вона може бути повністю укладена всередину корпусу 102 пристрою EASD 100. Пристрій STD 112 може бути виконано так, щоб мати два режими роботи, і в тому числі режим попереднього підігріву та режим стаціонарного куріння. Коли користувач починає курити (наприклад, акт куріння), нагрівальний елемент спочатку є холодним. Тому, нагрівальний елемент 206 може в цей момент одержувати повну потужність, так що температура може збільшуватися так швидко, як тільки можливо. Коли нагрівач нагріється, потужність, яка надходить до нагрівального елементу 206, може бути пропорційно зменшена. В одному з прикладів варіантів, нагрівальному елементу можуть подавати імпульси з широтно-імпульсною модуляцією (ШІМ (PWM)) для підтримки постійної потужності та температури з метою продовження терміну служби нагрівача. Параметри ШІМ-імпульсу (PWM) можуть бути підібрані за допомогою інтерфейсу додатків комп'ютера через лінію 210 зв'язку для вибору потрібного рівня потужності для стаціонарного режиму куріння. Наприклад, в одному з прикладів варіантів, де тривалість імпульсу відповідає більшому коефіцієнту заповнення, середня вихідна потужність нагрівача також буде більше. Тривалість проміжку часу, заданого для завершення режиму попереднього підігріву, залежить від температури нагрівального елементу безпосередньо перед початком режиму попереднього підігріву. Час попереднього підігріву можна регулювати, задаючи час паузи між двома актами куріння. Лінія 210 зв'язку також може бути використана для конфігурування пристрою STD 112, так, що для різних рівнів напруги акумулятора має місце різний час для завершення режиму попереднього підігріву і відповідно різні значення тривалості ШІМ-імпульсів. В одному з варіантів всю сукупність рівнів напруги акумулятора можна розбити на чотири діапазони наступним чином: (1) 3,3 В - 3,5 В, (2) 3,5 В - 3,7 В, (3) 3,7 В - 3,9 В та (4) 3,9 В - 4,1 В. Змінні резистори на друкованій платі пристрою STD 112 можуть бути відрегульовані для керування рівнем напруги, використовуваного електронною сигаретою. В одному з прикладів варіантів цього винаходу можна через інтерфейс персонального комп'ютера по лінії 210 зв'язку встановлювати різний час попереднього підігріву шляхом підбору тривалості ШІМ-імпульсів для підтримки потрібної якості куріння при будь-якому із сукупності можливих рівнів напруги. Оскільки потужність ШІМ-сигналу в одному діапазоні напруг повинна бути рівна потужності ШІМсигналу в іншому діапазоні напруг, то коли, наприклад, визначено параметри в діапазоні (1), параметри в іншому діапазоні напруг можуть бути отримані таким чином: РPWM (1-ий діапазон напруги) = РPWM(2-ий діапазон напруги) 50 55 (1) V2 P R (2) де Ρ - потужність ШІМ-імпульсу, V - середня напруга ШІМ-імпульсу та R - опір або величина періоду ШІМ-імпульсу. Тривалість періоду є одним з факторів при визначенні оптимального часу попереднього підігріву. Більш тривалий час паузи призводить до того, що нагрівач стане більш холодним безпосередньо перед початком режиму попереднього підігріву, що означає необхідність задати більш тривалий час попереднього підігріву. Фіг. З ілюструє спосіб генерації даних про профіль куріння відповідно до одного з прикладів варіантів цього винаходу. Як показано на Фіг. З, на етапі 300 при включенні або скиданні у 5 UA 115358 C2 5 10 15 20 25 30 35 40 45 50 55 60 початковий стан пристрою STD 112 відбувається завантаження системної програми із запам'ятовуючого пристрою та ініціалізація цієї програми. Коли ця системна програма та/або дані конфігурації завантажені з запам'ятовуючого пристрою 214, процесор одержує принаймні інформацію про дату для системного годинника. На етапі 302 та після запуску системи відбувається ініціалізація лічильника паузи (Timer0) та системного годинника (CLK). У таймері Timer0 встановлюють час паузи для режиму попереднього підігріву, заданого користувачем, або ініціює цей таймер у відповідності з початковим значенням. Процесор задає також принаймні один з контактів вводу/виводу загального призначення (GPIO) в якості входу переривання (INT). Наприклад, в одному з прикладів варіантів процесор 200 може мати контакт (наприклад, Порт СІ), з'єднаний з виходом датчика витрати повітря. Цей датчик витрати повітря може бути виконаний з можливістю визначення змін витрати повітря на основі заданого порогу. Ця зміна вказує, що користувач взяв або відпустив мундштук 108 виробу EASD 100 та ініціює або зупиняє послідовність куріння в моменти події початку затяжки та події припинення затяжки, відповідно. Коли вихід датчика витрати повітря з'єднаний з контактом GPIO, заданим в якості входу переривання (Intl), вихідний сигнал високого рівня на виході датчика витрати дає команду процесору генерувати переривання INT1. На етапі 304 процесор 200 контролює сигнал на контакті GPIO. Якщо на цьому контакті GPIO присутній низький рівень, це значить, що датчик не виявив події початку затяжки або потоку повітря. На етапі 306, якщо подія початку затяжки не виявлена, значення в лічильнику Timer0 дорівнює 0,1 с, тоді відбувається генерація переривання лічильника Timer0 і на етапі 308 збільшують значення лічильника. Потім робота повертається до етапу 304 і триває контроль стану зазначеного контакту GPIO з метою виявлення події початку контакту. Коли на виході датчика витрати повітря присутній високий рівень, який вказує подію початку затяжки, відбувається генерація переривання INT1. Коли відбувається генерація переривання INT1, на етапі 310 процесор 200 зчитує величину напруги акумулятора і записує цю величину як показання лічильника напруги акумулятора сигарети на початку затяжки (Start of Puff Cigarette Battery Voltage Count (SPVC)). Процесор 200 ініціює також другий лічильник (Timerl), який використовується для вимірювання довжини затяжки або проміжку часу від події початку затяжки до події припинення затяжки. Процесор 200 також збирає та реєструє показання системного годинника. На етапі 312 процесор 200 контролює стан контакту GPIO, з'єднаного з датчиком 202 витрати повітря. Зокрема, він контролює, чи немає на розглянутому контакті GPIO низького рівня, який означає, що датчик витрати повітря виявив падіння витрати повітря в мундштуці 108 нижче заданого порогу. Сигнал низького рівня на виході датчика 202 витрати повітря є індикатором того, що сталося подія припинення затяжки. На етапі 314, коли на розглянутому контакті GPIO підтримують високий рівень, тоді збільшують число в лічильнику Timerl, і робота повертається до етапу 312, щоб знову контролювати контакт GPIO. На етапі 312, якщо на виході датчика витрати повітря присутній низький рівень (0), відбувається генерація переривання INT2 на контакті GPIO. Після генерації переривання INT2 процесор 200 зупиняє лічильник Timerl і записує величину, яка має місце в цьому лічильнику Timerl, в якості часу події (Time of Event (TOE)) або тривалості затяжки (етап 316). Потім процесор 200 запускає третій лічильник (Timer2), який вимірює тривалість проміжку часу, коли немає затяжки, або інтервал часу, коли немає куріння, між подією припинення затяжки та подією початку затяжки в наступному акті куріння. Процесор 200 одержує величину напруги акумулятора в якості показань лічильника напруги акумулятора сигарети в кінці затяжки (End of Puff Battery Voltage Count (EPVC)). Процесор 200 також одержує і записує показання системного годинника. Робота подовжується на етапі 318, де напругу на розглянутому контакті GPIO знову контролюють для виявлення високого рівня, що вказує на іншу подію початку затяжки. Якщо подію початку затяжки не виявлено, на етапі 318 процесор 200 збільшує число в лічильнику Timer2 на 1 (етап 320). Якщо після збільшення значення в лічильнику Timer2 стало більше заданої величини, тоді процесор 200 визначить, що більше не буде подій затяжки, і для заощадження заряду акумулятора вимкне виріб EASD 100 або переведе його в неактивний режим (етап 322). Якщо в іншому випадку величина в лічильнику Timer2 виявилася нижче порогової величини, робота повертається до етапу 316. Якщо на етапі 318 процесор 200 виявить наступну подію затяжки, тоді зчитують і записують число з лічильника Timer2, після чого робота повертається до етапу 312. Фіг. 4 ілюструє формат та структуру даних відповідно до одного з прикладів варіантів цього винаходу. 6 UA 115358 C2 5 10 15 20 25 30 35 40 45 50 55 60 Як вже обговорювалося, процесор 200 збирає великі об'єми даних, які відносяться до профілю куріння, шляхом використання регістрів та лічильників, кожен з яких має своє задане розділення у бітах. Зібрані дані передають у запам'ятовуючий пристрій 214, де їх записують в заданому форматі та структурі даних. Дані записують у відповідній бітовій структурі, так що кожен байт даних містить кілька бітів, призначених принаймні одній заданій величині даних. Багатобайтову структуру даних зберігають в шістнадцятирічному форматі. Як показано на Фіг. 4, формат даних може містити кілька байтів даних, де перший байт даних (8 біт) містить величини даних, які визначають кількість подій (ΕΝ), стан акумулятора (BS) та стан куріння (SS). Другий байт даних може містити величину, відповідну величині SPVC, яка зберігається в регістрі SPVCREG. Третій байт даних може містити величину EPVC, яка зберігається в регістрі EPVCREG. Поєднання четвертого та п'ятого байтів даних може бути використано для запису часу, відповідного числу в лічильнику, як це записано в регістрі TOEREG, а частина п'ятого байта даних разом з байтами від шостого по восьмий можуть бути використані для запису показів системного годинника CLKREG. Як показано, кожне значення даних має відповідний бітове розділення, проте слід розуміти, що бітове розділення для кожної величини даних можна регулювати, за потреби, для забезпечення відповідного контролю профілю куріння в заданій реалізації. Фіг. 5 ілюструє приклад даних профілю куріння, записаних у запам'ятовуючому пристрої для одного акту куріння, згідно з прикладом способу, показаному на Фіг. З цього опису. У контексті цього прикладу один акт куріння містить пару, - з одної події початку затяжки та однієї події припинення затяжки. Як показано на Фіг. 5, для одного акту куріння процесор 200 збирає величину SPVC, рівну 4,35 В, величину EPVC, рівну 3,75 В, величину TOE, рівну 1,3 с і показання системного годинника, рівне 1 годині. Більш того, стан акумулятора визнано нормальним (> З В), а стан куріння ідентифіковано як стан затяжки (10). Перераховані вище дані записані в шістнадцятирічному форматі і передані на вихід у виді 29 Е0 6D 02 28 00 0Е 10. Фіг. 6 ілюструє приклад даних про профіль куріння, записаних у запам'ятовуючому пристрої 214 для послідовних актів куріння відповідно до прикладу способу, показаного на Фіг. З цієї заявки. У контексті цього прикладу послідовні акти куріння містять декілька послідовних пар подій, кожна з яких складається з однієї події початку затяжки та однієї події припинення затяжки. Як показано на Фіг. 6, для першого акту куріння процесор 200 збирає величину SPVC, рівну 4,35 В, величину EPVC, рівну 3,75 В, величину TOE, рівну 1,3 с і показання системного годинника, рівні 1 годині. Більш того, стан акумулятора визнано нормальним (> З В), а стан куріння ідентифіковано як стан затяжки (10). Перераховані вище дані для першого акту куріння записані в шістнадцятирічному форматі та передані на вихід у виді 29 Е0 6D 02 28 00 0Е 10. Для другого акту куріння процесор 200 збирає величину SPVC, рівну 0 В, величину EPVC, рівну 0 В, величину TOE, рівну 0,93 с та показання системного годинника, - рівні 1 годині та 1 с. Більш того, стан акумулятора визнано нормальним (> З В), а стан куріння ідентифіковано як стан припинення затяжки (01). Перераховані вище дані для другого акту куріння записані в шістнадцятирічному форматі та передані на вихід у вигляді 64 00 00 01 7 40 0Е 11. Для третього акту куріння процесор 200 збирає величину SPVC, рівну 4,15 В, величину EPVC, рівну 3,85 В, величину TOE, рівну 1,88 с та показання системного годинника, рівні 1 годині та 3 с. Більш того, стан акумулятора визнано нормальним (> З В), а стан куріння ідентифіковано як стан затяжки (10). Перераховані вище дані для третього акту куріння записані в шістнадцятирічному форматі та передані на вихід у виді 69 С9 6F 02 F0 00 0Е 13. Положення цього винаходу застосовні до всіх видів електронних курильних виробів, як-то електронні сигарети, сигари, трубки, кальяни та інші курильні вироби, які потрібно, незалежно від їх розмірів і форми. Тоді як цей винахід був ілюстрований і розглянутий докладно на кресленнях і в цьому описі, такі ілюстрації та описи слід розглядати тільки в якості ілюстрацій та прикладів, а не обмежень; цей винахід не обмежується розглянутими прикладами варіантів. Фахівці в розглянутій галузі зможуть зрозуміти і здійснити на практиці інші варіації щодо описуваних тут прикладів варіантів на основі вивчення креслень, описів та прикладеною формули винаходу. У цій формулі винаходу слово "містить" не виключає інші елементи або етапи, а невизначений артикль "а" або "an" не виключає множини. Сам по собі факт, що деякі заходи згадуються у взаємно різних незалежних пунктах формули винаходу, не означає, що поєднання цих заходів не може бути використано з успіхом. Ніякі позиційні та інші довідкові позначення не слід тлумачити в якості обмежень для обсягу винаходу. Таким чином, - фахівці в даній області повинні розуміти, що цей винахід може бути реалізовано в інших конкретних формах, не відхиляючись від сенсу або істотних характеристик винаходу. Представлені тут варіанти вважаються, тому, у всіх відношеннях тільки 7 UA 115358 C2 ілюстративними та необмежуючими. Обсяг цього винаходу позначений формулою винаходу, яка додається, а не попереднім описом, і всі зміни в значенні та діапазоні, а також еквіваленти повинні охоплюватися цією формулою. 5 10 15 20 25 30 35 40 45 50 55 60 ФОРМУЛА ВИНАХОДУ 1. Електронний курильний виріб, який містить принаймні один датчик, призначений для вимірювання взаємодії з користувачем в курильному виробі; процесор, призначений для виявлення акту куріння на основі вихідного сигналу зазначеного датчика, збору даних, асоційованих з актом куріння, і організації цих даних у вигляді структури, яка визначає акт куріння за допомогою принаймні зміни напруги акумулятора; і запам'ятовуючий пристрій, призначений для збереження цієї структури даних в структурованому багатобайтовому форматі. 2. Виріб за п. 1, який відрізняється тим, що процесор містить таймер, призначений для ініціалізації на початку акту куріння і зупинки в кінці акту куріння для визначення інтервалу часу куріння, при цьому процесор виконаний з можливістю визначення величини інтервалу часу куріння і запису цієї величини у масиві даних як тривалості акту куріння. 3. Виріб за п. 1, який відрізняється тим, що містить принаймні один перший датчик, призначений для виявлення події початку затяжки і події закінчення затяжки в ході акту куріння; принаймні один, другий датчик, призначений для вимірювання напруги акумулятора в момент події початку затяжки та в момент події закінчення затяжки в ході акта куріння, процесор виконаний з можливістю збору величин напруги акумулятора в моменти кожної з наступних подій: події початку затяжки та події закінчення затяжки, і записи цих величин як початкової напруги акумулятора та кінцевої напруги акумулятора, відповідно, в процесі акта куріння. 4. Виріб за п. 1, який відрізняється тим, що зазначений масив даних являє собою перший масив даних, і, в разі послідовних актів куріння для кожного з послідовних актів куріння, при цьому процесор виконаний з можливістю генерації першого масиву даних, який містить початкову напругу акумулятора під час акту куріння, кінцеву напругу акумулятора під час акту куріння та величину інтервалу часу куріння, і генерації другого масиву даних, який містить принаймні інтервал часу без куріння між моментом закінчення першого акту куріння та моментом початку другого акту куріння. 5. Виріб за п. 4, який відрізняється тим, що процесор містить перший таймер, призначений для вимірювання тривалості кожного акту куріння, та другий таймер, призначений для вимірювання тривалості проміжку між першим та другим актами куріння. 6. Виріб за п. 1, який відрізняється тим, що один з декількох датчиків виконаний з можливістю вимірювання напруги акумулятора, а процесор виконаний з можливістю одержання величини напруги акумулятора від зазначеного одного з декількох датчиків та визначення стану акумулятора. 7. Виріб за п. 6, який відрізняється тим, що процесор виконаний з можливістю вставки принаймні одного масиву даних у вказану структуру даних, причому цей масив даних містить принаймні один біт даних, який характеризує стан акумулятора. 8. Виріб за п. 1, який відрізняється тим, що вказаний принаймні один датчик є датчиком витрати повітря, призначений для виявлення події початку затяжки та події закінчення затяжки, а процесор виконаний з можливістю збору даних, які позначають події початку затяжки та події закінчення затяжки, від вказаного одного з декількох датчиків і визначення стану куріння. 9. Виріб за п. 8, який відрізняється тим, що для масиву даних, який генерується при появі події початку затяжки, процесор виконаний з можливістю визначення, що стан куріння являє собою стан затяжки, і з можливістю вставки в масив даних принаймні одного біта, який визначає стан затяжки у виробі. 10. Виріб за п. 8, який відрізняється тим, що у разі послідовних актів куріння для масиву даних, який генерується при появі події закінчення затяжки в першому акті куріння, процесор виконаний з можливістю визначення, що стан куріння є станом закінчення затяжки, і для вставки під другий масив даних принаймні одного біта, який визначає стан припинення затяжки у виробі. 11. Виріб за п. 1, який відрізняється тим, що процесор виконаний з можливістю передачі масиву даних на вихід у шістнадцятирічному форматі. 12. Виріб за п. 1, який відрізняється тим, що містить інтерфейс для з'єднання процесора з зовнішнім пристроєм. 8 UA 115358 C2 5 10 15 20 25 30 35 40 45 50 55 60 13. Виріб за п. 1, який відрізняється тим, що процесор містить системний годинник, який виконаний з можливістю запису показів цього годинника у кожному масиві даних. 14. Схема визначення профілю куріння в електронному курильному виробі, яка містить принаймні один датчик, призначений для визначення взаємодії користувача з курильним виробом; акумулятор, призначений для подачі живлення курильному виробу; процесор, призначений для виявлення акту куріння на основі вихідного сигналу принаймні одного датчика, збору даних, асоційованих з актом куріння, організації цих даних в структурі, яка визначає акт куріння на основі принаймні зміни напруги акумулятора; і запам'ятовуючий пристрій, призначений для запису структури даних у відповідності зі структурованим форматом. 15. Схема за п. 14, яка відрізняється тим, що процесор містить таймер, призначений для ініціювання його на початку акту куріння і зупинки цього таймера в кінці акту куріння, причому значення часу з таймера, яке мало місце в кінці акту куріння, записують у накопичувач як тривалість акту куріння. 16. Схема за п. 14, яка відрізняється тим, що кожен акт куріння має відповідний масив даних у складі структури даних, записаних в запам'ятовуючому пристрої, так, що в разі послідовних актів куріння, кожен масив даних містить принаймні початкову напругу акумулятора для відповідного акту куріння, кінцеву напругу акумулятора для цього акту куріння та тривалість відповідного акту куріння, і тим, що в пристрої записаний другий масив даних, який містить принаймні інтервал часу між послідовними актами куріння. 17. Схема за п. 16, яка відрізняється тим, що процесор містить перший таймер, призначений для вимірювання тривалості акту куріння, і другий таймер, призначений для вимірювання проміжку часу між послідовними актами куріння. 18. Схема за п. 14, яка відрізняється тим, що процесор виконаний з можливістю генерації першого переривання на основі першого вихідного сигналу зазначеного принаймні одного датчика, відповідного виявленню події початку затяжки, генерації другого переривання на основі другого вихідного сигналу зазначеного принаймні одного датчика, відповідного виявленню події закінчення затяжки, і визначення стану куріння курильного виробу на основі події початку затяжки і події закінчення затяжки, отриманих першою схемою. 19. Схема за п. 18, яка відрізняється тим, що після генерації першого переривання процесор виконаний з можливістю визначення, що стан куріння виробу являє собою стан поточної затяжки, і з можливістю запису у масив даних принаймні одного біта, який вказує стан поточної затяжки. 20. Схема за п. 18, яка відрізняється тим, що після генерації другого переривання процесор виконаний з можливістю визначення, що стан куріння у виробі, являє собою стан припинення затяжки, і з можливістю запису у масив даних принаймні одного біта, який вказує стан припинення затяжки. 21. Схема за п. 14, яка відрізняється тим, що вказаний принаймні один датчик являє собою датчик витрати повітря. 22. Схема за п. 14, яка відрізняється тим, що процесор містить аналого-цифровий перетворювач, призначений для перетворення аналогових даних, одержуваних від вказаного принаймні одного датчика, в цифрові дані. 23. Спосіб генерації даних про профіль куріння для електронного аерозольного курильного виробу, який містить принаймні акумулятор, генератор аерозолю, який має нагрівальний елемент для генерації потоку диму, і процесор, який включає визначення виникнення акту куріння за допомогою використання принаймні одного датчика, який вимірює взаємодію користувача з курильним виробом; зчитування напруги акумулятора на початку та при кінці акту куріння; і генерацію структури даних, визначаючих акт куріння на основі зміни напруги акумулятора на початку і наприкінці акту куріння. 24. Спосіб за п. 23, який відрізняється тим, що акт куріння включає подію початку затяжки, за якою іде подія припинення затяжки. 25. Спосіб за п. 23, який відрізняється тим, що включає генерацію першого переривання, коли буде виявлена подія початку затяжки; і запуск першого таймера після генерації першого переривання для вимірювання тривалості акту куріння. 26. Спосіб за п. 25, який відрізняється тим, що включає 9 UA 115358 C2 5 10 15 20 генерацію другого переривання, коли буде виявлена подія припинення затяжки; і зупинку першого таймера після генерації другого переривання; і запуск другого таймера після генерації другого переривання для вимірювання проміжку часу до наступної події початку затяжки. 27. Спосіб за п. 26, який відрізняється тим, що включає збереження виміряних значень напруги акумулятора та значень, які мають місце в першому та другому таймерах, в енергонезалежному запам'ятовуючому пристрої в структурованому форматі. 28. Спосіб за п. 23, який відрізняється тим, що включає в себе при включенні живлення або при поверненні до початкового стану завантаження системної програми, яка зберігається в пристрої, у процесор; і ініціалізацію системної програми в процесорі. 29. Спосіб за п. 28, який відрізняється тим, що включає запуск першого таймера, коли в процесорі сталася ініціалізація системної програми, для здійснення режиму попереднього нагрівання; і задання, в процесорі, принаймні одного порту датчика як порту для сигналу переривання. 30. Спосіб за п. 23, який відрізняється тим, що структура даних містить принаймні напругу акумулятора для кожного з першого та другого подій актів куріння, і проміжок часу між подіями акту куріння як тривалість події. 31. Спосіб за п. 23, який відрізняється тим, що включає оптимізацію принаймні однієї функції електронного курильного виробу на основі даних, які входять до складу структури даних. 10 UA 115358 C2 11 UA 115358 C2 12 UA 115358 C2 Комп’ютерна верстка Г. Паяльніков Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 13
