Рельєфний підключичний катетер з боковими вивідними отворами

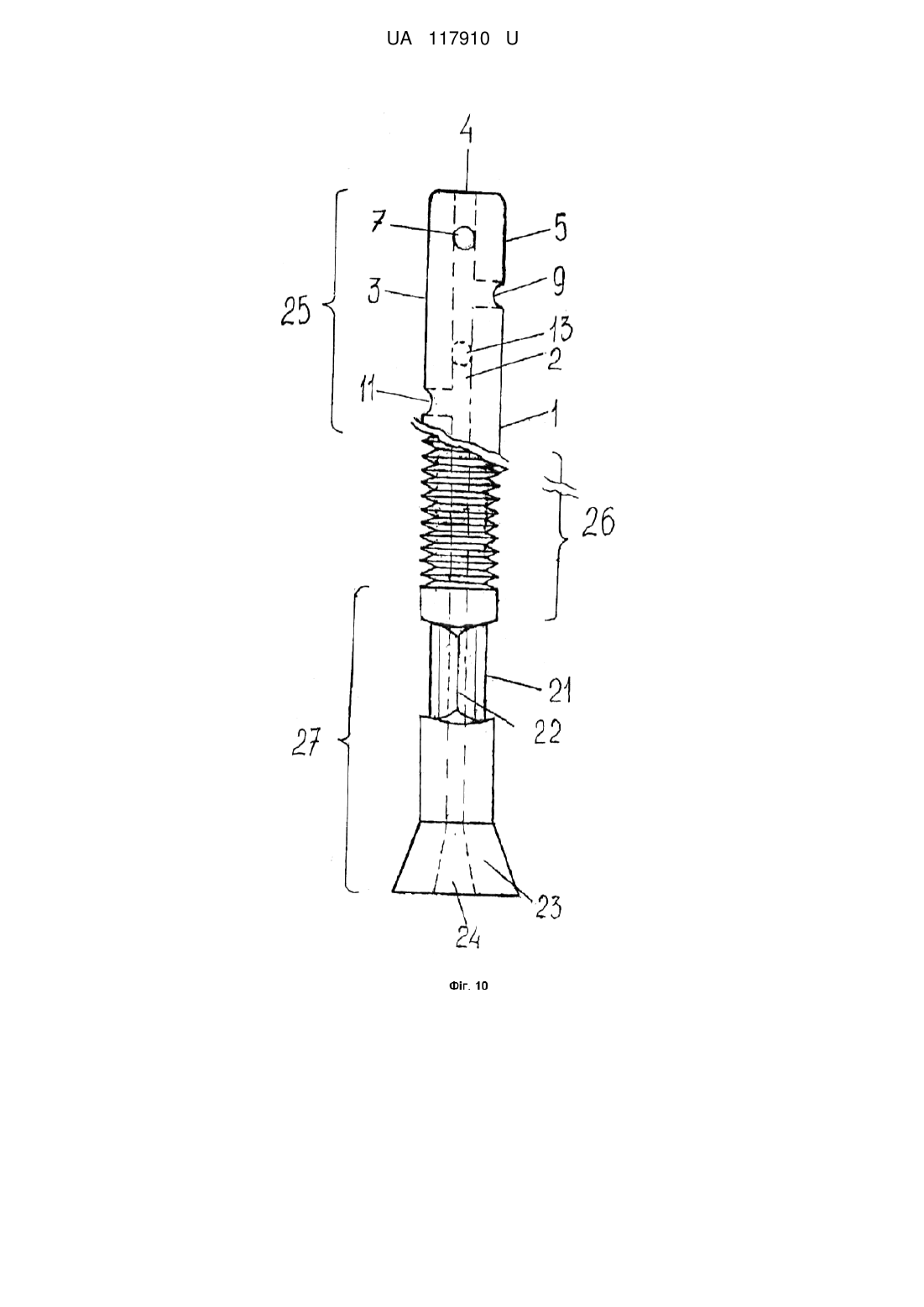

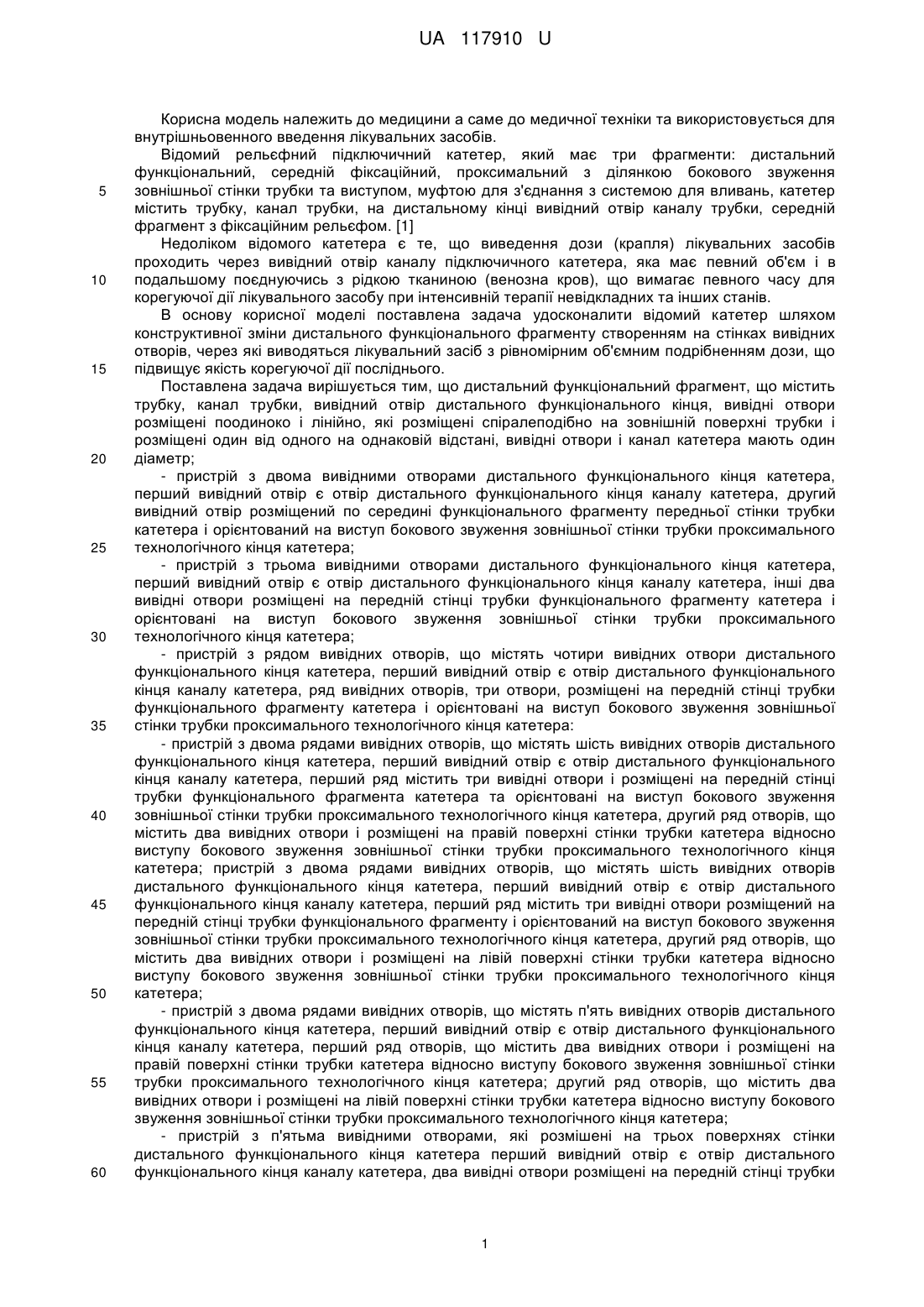

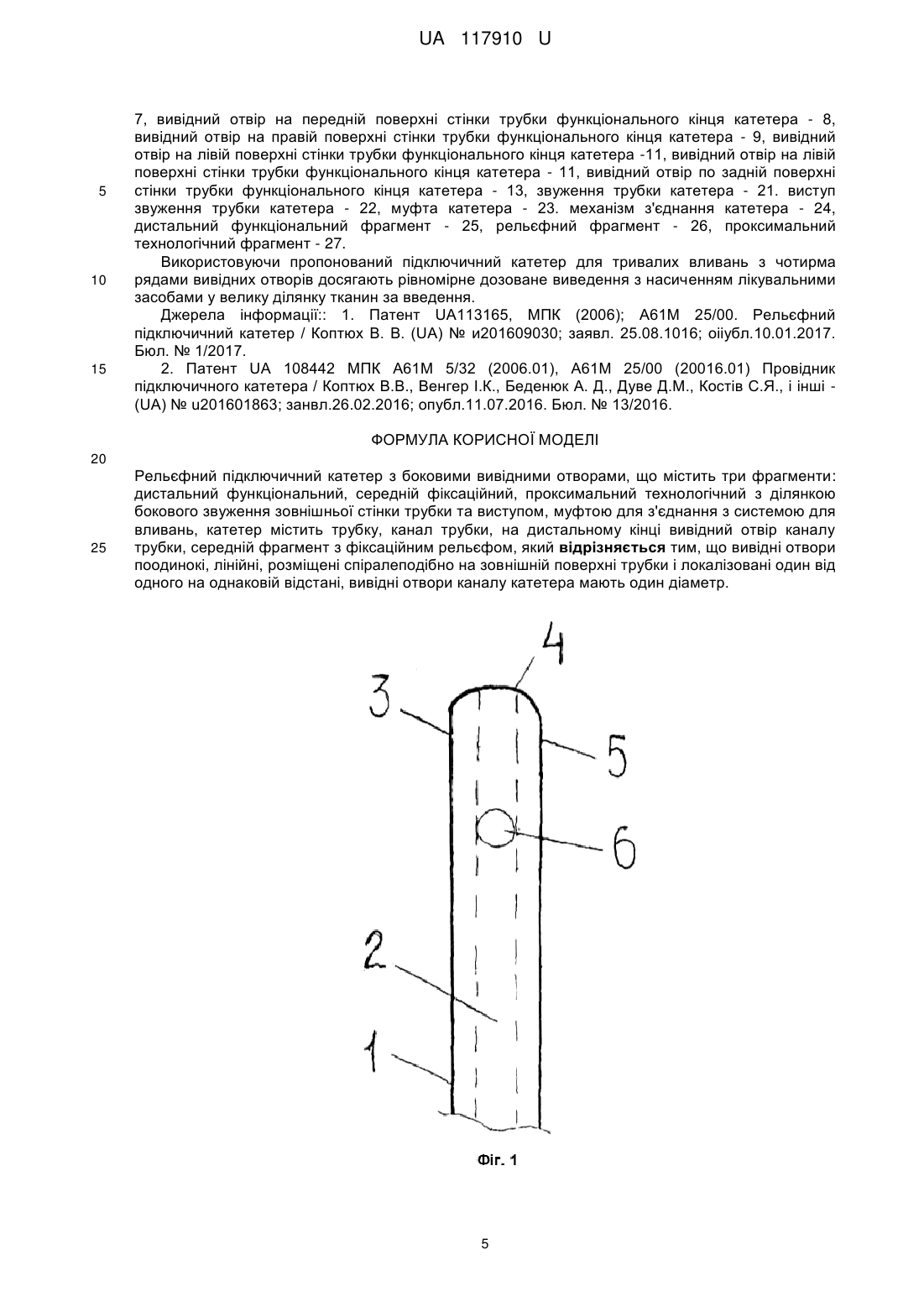

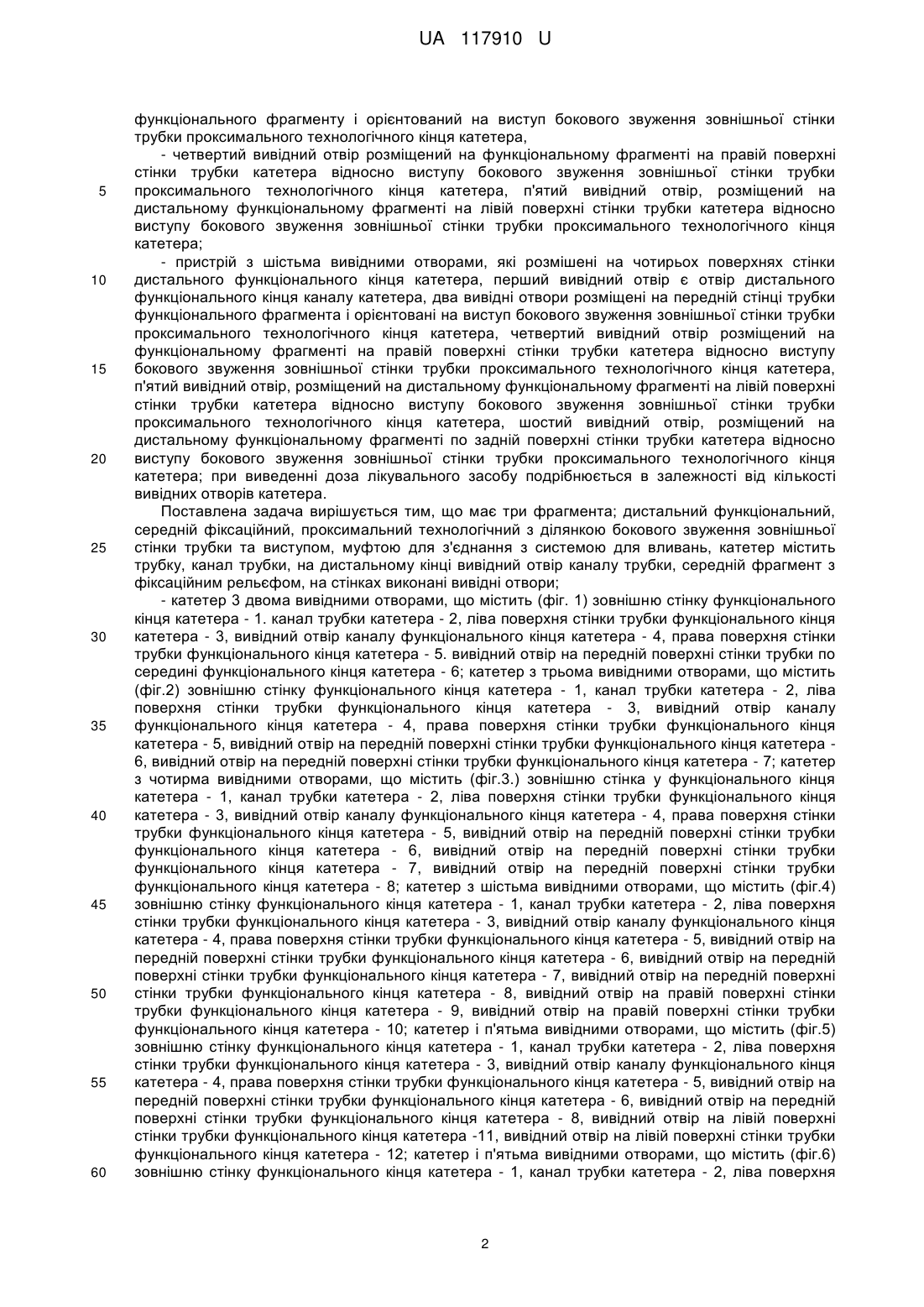

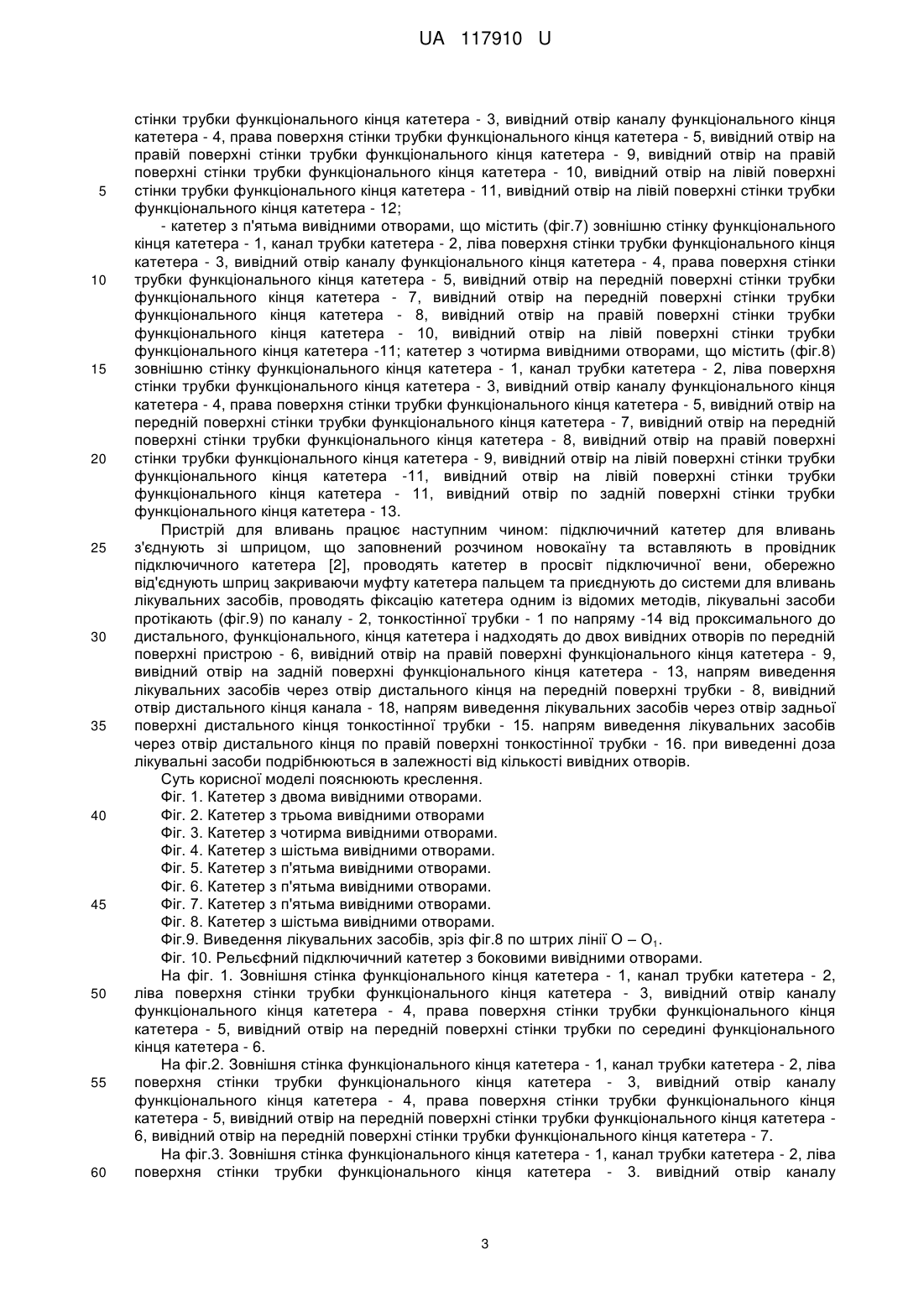

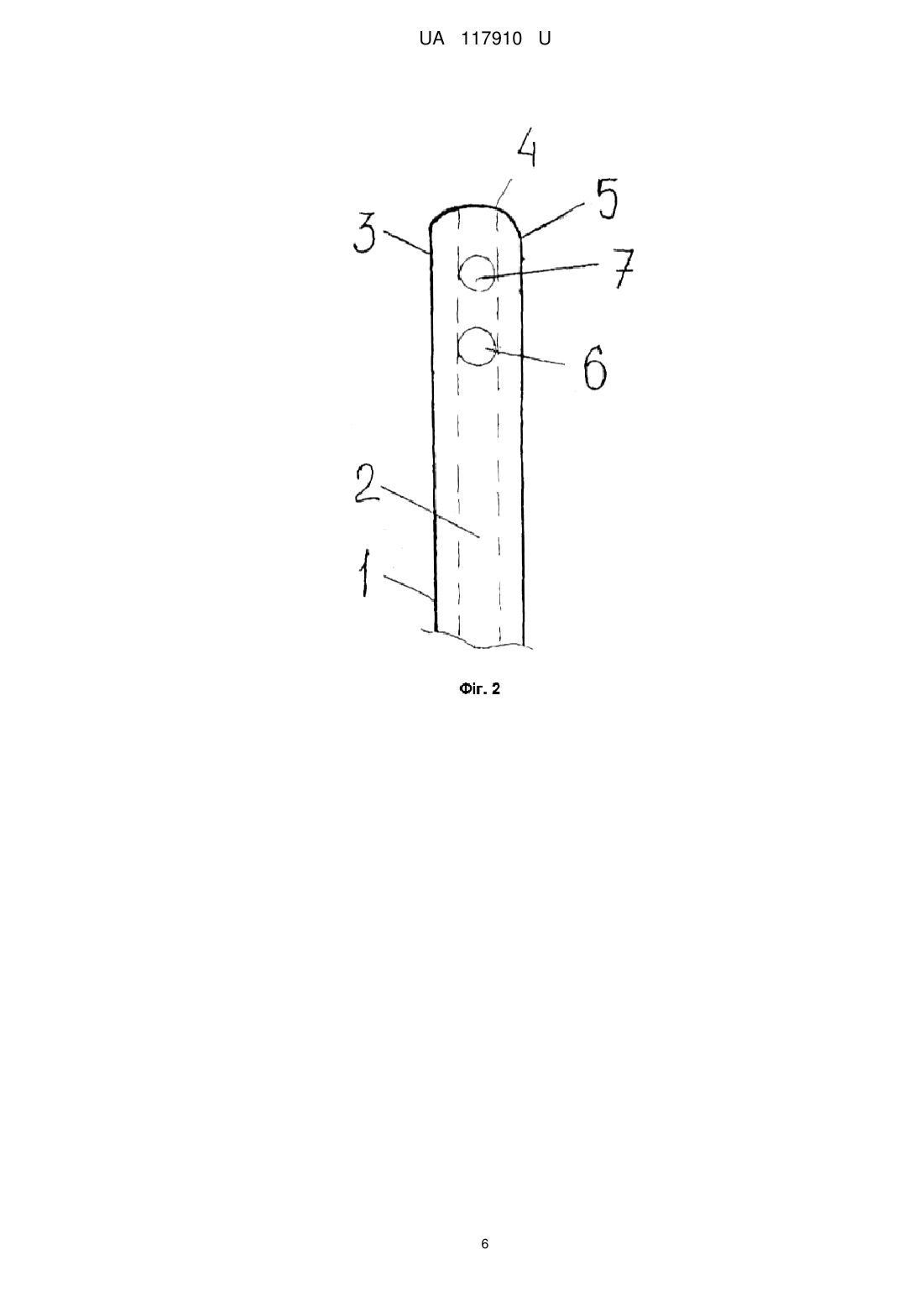

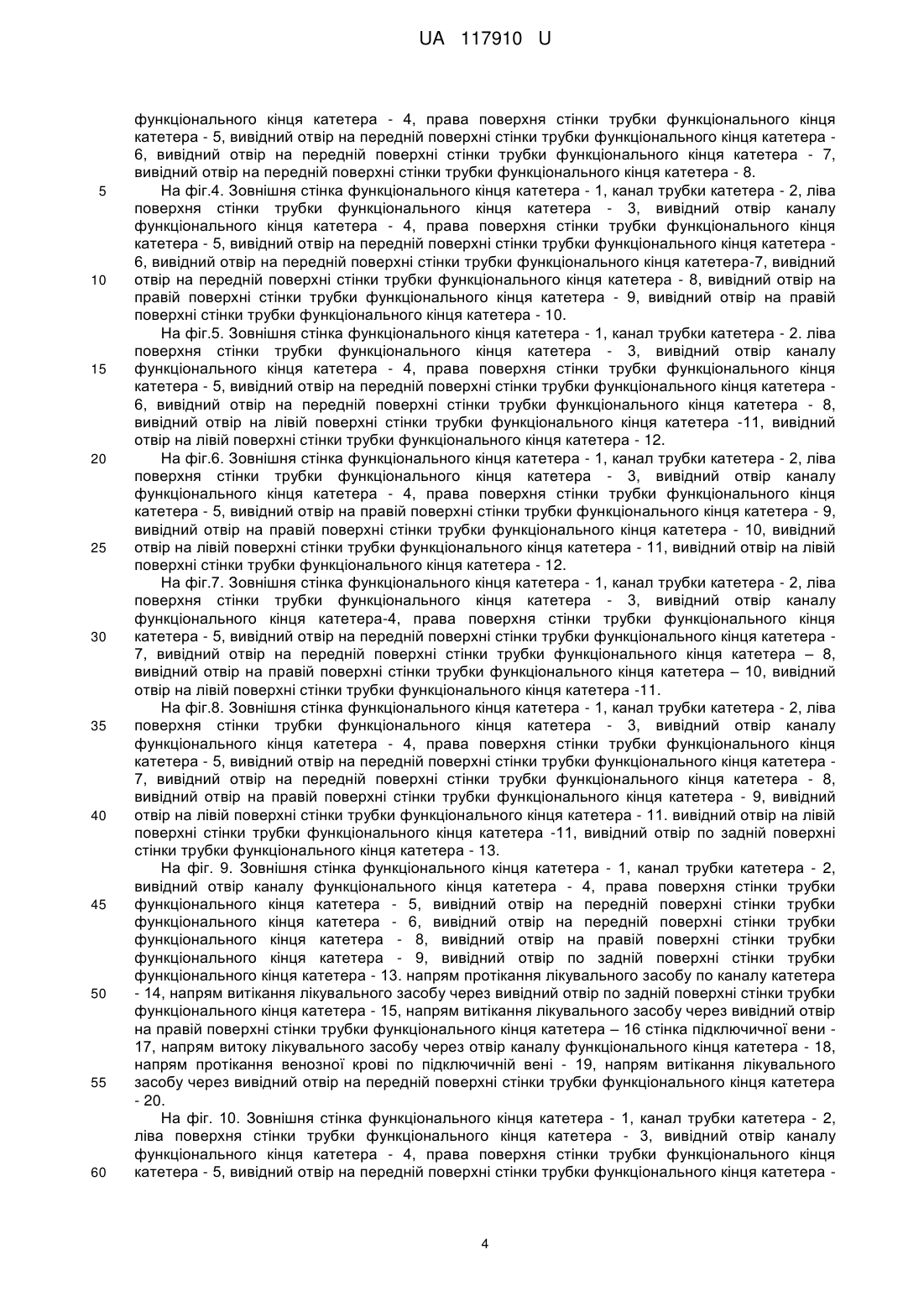

Реферат: Рельєфний підключичний катетер з боковими вивідними отворами містить три фрагменти: дистальний функціональний, середній фіксаційний, проксимальний технологічний з ділянкою бокового звуження зовнішньої стінки трубки та виступом, муфтою для з'єднання з системою для вливань, катетер містить трубку, канал трубки, на дистальному кінці вивідний отвір каналу трубки, середній фрагмент з фіксаційним рельєфом. Вивідні отвори поодинокі, лінійні, розміщені спіралеподібно на зовнішній поверхні трубки і локалізовані один від одного на однаковій відстані, вивідні отвори каналу катетера мають один діаметр. UA 117910 U (54) РЕЛЬЄФНИЙ ПІДКЛЮЧИЧНИЙ КАТЕТЕР З БОКОВИМИ ВИВІДНИМИ ОТВОРАМИ UA 117910 U UA 117910 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медицини а саме до медичної техніки та використовується для внутрішньовенного введення лікувальних засобів. Відомий рельєфний підключичний катетер, який має три фрагменти: дистальний функціональний, середній фіксаційний, проксимальний з ділянкою бокового звуження зовнішньої стінки трубки та виступом, муфтою для з'єднання з системою для вливань, катетер містить трубку, канал трубки, на дистальному кінці вивідний отвір каналу трубки, середній фрагмент з фіксаційним рельєфом. [1] Недоліком відомого катетера є те, що виведення дози (крапля) лікувальних засобів проходить через вивідний отвір каналу підключичного катетера, яка має певний об'єм і в подальшому поєднуючись з рідкою тканиною (венозна кров), що вимагає певного часу для корегуючої дії лікувального засобу при інтенсивній терапії невідкладних та інших станів. В основу корисної моделі поставлена задача удосконалити відомий катетер шляхом конструктивної зміни дистального функціонального фрагменту створенням на стінках вивідних отворів, через які виводяться лікувальний засіб з рівномірним об'ємним подрібненням дози, що підвищує якість корегуючої дії посліднього. Поставлена задача вирішується тим, що дистальний функціональний фрагмент, що містить трубку, канал трубки, вивідний отвір дистального функціонального кінця, вивідні отвори розміщені поодиноко і лінійно, які розміщені спіралеподібно на зовнішній поверхні трубки і розміщені один від одного на однаковій відстані, вивідні отвори і канал катетера мають один діаметр; - пристрій з двома вивідними отворами дистального функціонального кінця катетера, перший вивідний отвір є отвір дистального функціонального кінця каналу катетера, другий вивідний отвір розміщений по середині функціонального фрагменту передньої стінки трубки катетера і орієнтований на виступ бокового звуження зовнішньої стінки трубки проксимального технологічного кінця катетера; - пристрій з трьома вивідними отворами дистального функціонального кінця катетера, перший вивідний отвір є отвір дистального функціонального кінця каналу катетера, інші два вивідні отвори розміщені на передній стінці трубки функціонального фрагменту катетера і орієнтовані на виступ бокового звуження зовнішньої стінки трубки проксимального технологічного кінця катетера; - пристрій з рядом вивідних отворів, що містять чотири вивідних отвори дистального функціонального кінця катетера, перший вивідний отвір є отвір дистального функціонального кінця каналу катетера, ряд вивідних отворів, три отвори, розміщені на передній стінці трубки функціонального фрагменту катетера і орієнтовані на виступ бокового звуження зовнішньої стінки трубки проксимального технологічного кінця катетера: - пристрій з двома рядами вивідних отворів, що містять шість вивідних отворів дистального функціонального кінця катетера, перший вивідний отвір є отвір дистального функціонального кінця каналу катетера, перший ряд містить три вивідні отвори і розміщені на передній стінці трубки функціонального фрагмента катетера та орієнтовані на виступ бокового звуження зовнішньої стінки трубки проксимального технологічного кінця катетера, другий ряд отворів, що містить два вивідних отвори і розміщені на правій поверхні стінки трубки катетера відносно виступу бокового звуження зовнішньої стінки трубки проксимального технологічного кінця катетера; пристрій з двома рядами вивідних отворів, що містять шість вивідних отворів дистального функціонального кінця катетера, перший вивідний отвір є отвір дистального функціонального кінця каналу катетера, перший ряд містить три вивідні отвори розміщений на передній стінці трубки функціонального фрагменту і орієнтований на виступ бокового звуження зовнішньої стінки трубки проксимального технологічного кінця катетера, другий ряд отворів, що містить два вивідних отвори і розміщені на лівій поверхні стінки трубки катетера відносно виступу бокового звуження зовнішньої стінки трубки проксимального технологічного кінця катетера; - пристрій з двома рядами вивідних отворів, що містять п'ять вивідних отворів дистального функціонального кінця катетера, перший вивідний отвір є отвір дистального функціонального кінця каналу катетера, перший ряд отворів, що містить два вивідних отвори і розміщені на правій поверхні стінки трубки катетера відносно виступу бокового звуження зовнішньої стінки трубки проксимального технологічного кінця катетера; другий ряд отворів, що містить два вивідних отвори і розміщені на лівій поверхні стінки трубки катетера відносно виступу бокового звуження зовнішньої стінки трубки проксимального технологічного кінця катетера; - пристрій з п'ятьма вивідними отворами, які розмішені на трьох поверхнях стінки дистального функціонального кінця катетера перший вивідний отвір є отвір дистального функціонального кінця каналу катетера, два вивідні отвори розміщені на передній стінці трубки 1 UA 117910 U 5 10 15 20 25 30 35 40 45 50 55 60 функціонального фрагменту і орієнтований на виступ бокового звуження зовнішньої стінки трубки проксимального технологічного кінця катетера, - четвертий вивідний отвір розміщений на функціональному фрагменті на правій поверхні стінки трубки катетера відносно виступу бокового звуження зовнішньої стінки трубки проксимального технологічного кінця катетера, п'ятий вивідний отвір, розміщений на дистальному функціональному фрагменті на лівій поверхні стінки трубки катетера відносно виступу бокового звуження зовнішньої стінки трубки проксимального технологічного кінця катетера; - пристрій з шістьма вивідними отворами, які розмішені на чотирьох поверхнях стінки дистального функціонального кінця катетера, перший вивідний отвір є отвір дистального функціонального кінця каналу катетера, два вивідні отвори розміщені на передній стінці трубки функціонального фрагмента і орієнтовані на виступ бокового звуження зовнішньої стінки трубки проксимального технологічного кінця катетера, четвертий вивідний отвір розміщений на функціональному фрагменті на правій поверхні стінки трубки катетера відносно виступу бокового звуження зовнішньої стінки трубки проксимального технологічного кінця катетера, п'ятий вивідний отвір, розміщений на дистальному функціональному фрагменті на лівій поверхні стінки трубки катетера відносно виступу бокового звуження зовнішньої стінки трубки проксимального технологічного кінця катетера, шостий вивідний отвір, розміщений на дистальному функціональному фрагменті по задній поверхні стінки трубки катетера відносно виступу бокового звуження зовнішньої стінки трубки проксимального технологічного кінця катетера; при виведенні доза лікувального засобу подрібнюється в залежності від кількості вивідних отворів катетера. Поставлена задача вирішується тим, що має три фрагмента; дистальний функціональний, середній фіксаційний, проксимальний технологічний з ділянкою бокового звуження зовнішньої стінки трубки та виступом, муфтою для з'єднання з системою для вливань, катетер містить трубку, канал трубки, на дистальному кінці вивідний отвір каналу трубки, середній фрагмент з фіксаційним рельєфом, на стінках виконані вивідні отвори; - катетер 3 двома вивідними отворами, що містить (фіг. 1) зовнішню стінку функціонального кінця катетера - 1. канал трубки катетера - 2, ліва поверхня стінки трубки функціонального кінця катетера - 3, вивідний отвір каналу функціонального кінця катетера - 4, права поверхня стінки трубки функціонального кінця катетера - 5. вивідний отвір на передній поверхні стінки трубки по середині функціонального кінця катетера - 6; катетер з трьома вивідними отворами, що містить (фіг.2) зовнішню стінку функціонального кінця катетера - 1, канал трубки катетера - 2, ліва поверхня стінки трубки функціонального кінця катетера - 3, вивідний отвір каналу функціонального кінця катетера - 4, права поверхня стінки трубки функціонального кінця катетера - 5, вивідний отвір на передній поверхні стінки трубки функціонального кінця катетера 6, вивідний отвір на передній поверхні стінки трубки функціонального кінця катетера - 7; катетер з чотирма вивідними отворами, що містить (фіг.3.) зовнішню стінка у функціонального кінця катетера - 1, канал трубки катетера - 2, ліва поверхня стінкитрубки функціонального кінця катетера - 3, вивідний отвір каналу функціонального кінця катетера - 4, права поверхня стінки трубки функціонального кінця катетера - 5, вивідний отвір на передній поверхні стінки трубки функціонального кінця катетера - 6, вивідний отвір на передній поверхні стінки трубки функціонального кінця катетера - 7, вивідний отвір на передній поверхні стінки трубки функціонального кінця катетера - 8; катетер з шістьма вивідними отворами, що містить (фіг.4) зовнішню стінку функціонального кінця катетера - 1, канал трубки катетера - 2, ліва поверхня стінки трубки функціонального кінця катетера - 3, вивідний отвір каналу функціонального кінця катетера - 4, права поверхня стінки трубки функціонального кінця катетера - 5, вивідний отвір на передній поверхні стінки трубки функціонального кінця катетера - 6, вивідний отвір на передній поверхні стінки трубки функціонального кінця катетера - 7, вивідний отвір на передній поверхні стінки трубки функціонального кінця катетера - 8, вивідний отвір на правій поверхні стінки трубки функціонального кінця катетера - 9, вивідний отвір на правій поверхні стінки трубки функціонального кінця катетера - 10; катетер і п'ятьма вивідними отворами, що містить (фіг.5) зовнішню стінку функціонального кінця катетера - 1, канал трубки катетера - 2, ліва поверхня стінки трубки функціонального кінця катетера - 3, вивідний отвір каналу функціонального кінця катетера - 4, права поверхня стінки трубки функціонального кінця катетера - 5, вивідний отвір на передній поверхні стінки трубки функціонального кінця катетера - 6, вивідний отвір на передній поверхні стінки трубки функціонального кінця катетера - 8, вивідний отвір на лівій поверхні стінки трубки функціонального кінця катетера -11, вивідний отвір на лівій поверхні стінки трубки функціонального кінця катетера - 12; катетер і п'ятьма вивідними отворами, що містить (фіг.6) зовнішню стінку функціонального кінця катетера - 1, канал трубки катетера - 2, ліва поверхня 2 UA 117910 U 5 10 15 20 25 30 35 40 45 50 55 60 стінки трубки функціонального кінця катетера - 3, вивідний отвір каналу функціонального кінця катетера - 4, права поверхня стінки трубки функціонального кінця катетера - 5, вивідний отвір на правій поверхні стінки трубки функціонального кінця катетера - 9, вивідний отвір на правій поверхні стінки трубки функціонального кінця катетера - 10, вивідний отвір на лівій поверхні стінки трубки функціонального кінця катетера - 11, вивідний отвір на лівій поверхні стінки трубки функціонального кінця катетера - 12; - катетер з п'ятьма вивідними отворами, що містить (фіг.7) зовнішню стінку функціонального кінця катетера - 1, канал трубки катетера - 2, ліва поверхня стінки трубки функціонального кінця катетера - 3, вивідний отвір каналу функціонального кінця катетера - 4, права поверхня стінки трубки функціонального кінця катетера - 5, вивідний отвір на передній поверхні стінки трубки функціонального кінця катетера - 7, вивідний отвір на передній поверхні стінки трубки функціонального кінця катетера - 8, вивідний отвір на правій поверхні стінки трубки функціонального кінця катетера - 10, вивідний отвір на лівій поверхні стінки трубки функціонального кінця катетера -11; катетер з чотирма вивідними отворами, що містить (фіг.8) зовнішню стінку функціонального кінця катетера - 1, канал трубки катетера - 2, ліва поверхня стінки трубки функціонального кінця катетера - 3, вивідний отвір каналу функціонального кінця катетера - 4, права поверхня стінки трубки функціонального кінця катетера - 5, вивідний отвір на передній поверхні стінки трубки функціонального кінця катетера - 7, вивідний отвір на передній поверхні стінки трубки функціонального кінця катетера - 8, вивідний отвір на правій поверхні стінки трубки функціонального кінця катетера - 9, вивідний отвір на лівій поверхні стінки трубки функціонального кінця катетера -11, вивідний отвір на лівій поверхні стінки трубки функціонального кінця катетера - 11, вивідний отвір по задній поверхні стінки трубки функціонального кінця катетера - 13. Пристрій для вливань працює наступним чином: підключичний катетер для вливань з'єднують зі шприцом, що заповнений розчином новокаїну та вставляють в провідник підключичного катетера [2], проводять катетер в просвіт підключичної вени, обережно від'єднують шприц закриваючи муфту катетера пальцем та приєднують до системи для вливань лікувальних засобів, проводять фіксацію катетера одним із відомих методів, лікувальні засоби протікають (фіг.9) по каналу - 2, тонкостінної трубки - 1 по напряму -14 від проксимального до дистального, функціонального, кінця катетера і надходять до двох вивідних отворів по передній поверхні пристрою - 6, вивідний отвір на правій поверхні функціонального кінця катетера - 9, вивідний отвір на задній поверхні функціонального кінця катетера - 13, напрям виведення лікувальних засобів через отвір дистального кінця на передній поверхні трубки - 8, вивідний отвір дистального кінця канала - 18, напрям виведення лікувальних засобів через отвір задньої поверхні дистального кінця тонкостінної трубки - 15. напрям виведення лікувальних засобів через отвір дистального кінця по правій поверхні тонкостінної трубки - 16. при виведенні доза лікувальні засоби подрібнюються в залежності від кількості вивідних отворів. Суть корисної моделі пояснюють креслення. Фіг. 1. Катетер з двома вивідними отворами. Фіг. 2. Катетер з трьома вивідними отворами Фіг. 3. Катетер з чотирма вивідними отворами. Фіг. 4. Катетер з шістьма вивідними отворами. Фіг. 5. Катетер з п'ятьма вивідними отворами. Фіг. 6. Катетер з п'ятьма вивідними отворами. Фіг. 7. Катетер з п'ятьма вивідними отворами. Фіг. 8. Катетер з шістьма вивідними отворами. Фіг.9. Виведення лікувальних засобів, зріз фіг.8 по штрих лінії О – О1. Фіг. 10. Рельєфний підключичний катетер з боковими вивідними отворами. На фіг. 1. Зовнішня стінка функціонального кінця катетера - 1, канал трубки катетера - 2, ліва поверхня стінки трубки функціонального кінця катетера - 3, вивідний отвір каналу функціонального кінця катетера - 4, права поверхня стінки трубки функціонального кінця катетера - 5, вивідний отвір на передній поверхні стінки трубки по середині функціонального кінця катетера - 6. На фіг.2. Зовнішня стінка функціонального кінця катетера - 1, канал трубки катетера - 2, ліва поверхня стінки трубки функціонального кінця катетера - 3, вивідний отвір каналу функціонального кінця катетера - 4, права поверхня стінки трубки функціонального кінця катетера - 5, вивідний отвір на передній поверхні стінки трубки функціонального кінця катетера 6, вивідний отвір на передній поверхні стінки трубки функціонального кінця катетера - 7. На фіг.3. Зовнішня стінка функціонального кінця катетера - 1, канал трубки катетера - 2, ліва поверхня стінки трубки функціонального кінця катетера - 3. вивідний отвір каналу 3 UA 117910 U 5 10 15 20 25 30 35 40 45 50 55 60 функціонального кінця катетера - 4, права поверхня стінки трубки функціонального кінця катетера - 5, вивідний отвір на передній поверхні стінки трубки функціонального кінця катетера 6, вивідний отвір на передній поверхні стінки трубки функціонального кінця катетера - 7, вивідний отвір на передній поверхні стінки трубки функціонального кінця катетера - 8. На фіг.4. Зовнішня стінка функціонального кінця катетера - 1, канал трубки катетера - 2, ліва поверхня стінки трубки функціонального кінця катетера - 3, вивідний отвір каналу функціонального кінця катетера - 4, права поверхня стінки трубки функціонального кінця катетера - 5, вивідний отвір на передній поверхні стінки трубки функціонального кінця катетера 6, вивідний отвір на передній поверхні стінки трубки функціонального кінця катетера-7, вивідний отвір на передній поверхні стінки трубки функціонального кінця катетера - 8, вивідний отвір на правій поверхні стінки трубки функціонального кінця катетера - 9, вивідний отвір на правій поверхні стінки трубки функціонального кінця катетера - 10. На фіг.5. Зовнішня стінка функціонального кінця катетера - 1, канал трубки катетера - 2. ліва поверхня стінки трубки функціонального кінця катетера - 3, вивідний отвір каналу функціонального кінця катетера - 4, права поверхня стінки трубки функціонального кінця катетера - 5, вивідний отвір на передній поверхні стінки трубки функціонального кінця катетера 6, вивідний отвір на передній поверхні стінки трубки функціонального кінця катетера - 8, вивідний отвір на лівій поверхні стінки трубки функціонального кінця катетера -11, вивідний отвір на лівій поверхні стінки трубки функціонального кінця катетера - 12. На фіг.6. Зовнішня стінка функціонального кінця катетера - 1, канал трубки катетера - 2, ліва поверхня стінки трубки функціонального кінця катетера - 3, вивідний отвір каналу функціонального кінця катетера - 4, права поверхня стінки трубки функціонального кінця катетера - 5, вивідний отвір на правій поверхні стінки трубки функціонального кінця катетера - 9, вивідний отвір на правій поверхні стінки трубки функціонального кінця катетера - 10, вивідний отвір на лівій поверхні стінки трубки функціонального кінця катетера - 11, вивідний отвір на лівій поверхні стінки трубки функціонального кінця катетера - 12. На фіг.7. Зовнішня стінка функціонального кінця катетера - 1, канал трубки катетера - 2, ліва поверхня стінки трубки функціонального кінця катетера - 3, вивідний отвір каналу функціонального кінця катетера-4, права поверхня стінки трубки функціонального кінця катетера - 5, вивідний отвір на передній поверхні стінки трубки функціонального кінця катетера 7, вивідний отвір на передній поверхні стінки трубки функціонального кінця катетера – 8, вивідний отвір на правій поверхні стінки трубки функціонального кінця катетера – 10, вивідний отвір на лівій поверхні стінки трубки функціонального кінця катетера -11. На фіг.8. Зовнішня стінка функціонального кінця катетера - 1, канал трубки катетера - 2, ліва поверхня стінки трубки функціонального кінця катетера - 3, вивідний отвір каналу функціонального кінця катетера - 4, права поверхня стінки трубки функціонального кінця катетера - 5, вивідний отвір на передній поверхні стінки трубки функціонального кінця катетера 7, вивідний отвір на передній поверхні стінки трубки функціонального кінця катетера - 8, вивідний отвір на правій поверхні стінки трубки функціонального кінця катетера - 9, вивідний отвір на лівій поверхні стінки трубки функціонального кінця катетера - 11. вивідний отвір на лівій поверхні стінки трубки функціонального кінця катетера -11, вивідний отвір по задній поверхні стінки трубки функціонального кінця катетера - 13. На фіг. 9. Зовнішня стінка функціонального кінця катетера - 1, канал трубки катетера - 2, вивідний отвір каналу функціонального кінця катетера - 4, права поверхня стінки трубки функціонального кінця катетера - 5, вивідний отвір на передній поверхні стінки трубки функціонального кінця катетера - 6, вивідний отвір на передній поверхні стінки трубки функціонального кінця катетера - 8, вивідний отвір на правій поверхні стінки трубки функціонального кінця катетера - 9, вивідний отвір по задній поверхні стінки трубки функціонального кінця катетера - 13. напрям протікання лікувального засобу по каналу катетера - 14, напрям витікання лікувального засобу через вивідний отвір по задній поверхні стінки трубки функціонального кінця катетера - 15, напрям витікання лікувального засобу через вивідний отвір на правій поверхні стінки трубки функціонального кінця катетера – 16 стінка підключичної вени 17, напрям витоку лікувального засобу через отвір каналу функціонального кінця катетера - 18, напрям протікання венозної крові по підключичній вені - 19, напрям витікання лікувального засобу через вивідний отвір на передній поверхні стінки трубки функціонального кінця катетера - 20. На фіг. 10. Зовнішня стінка функціонального кінця катетера - 1, канал трубки катетера - 2, ліва поверхня стінки трубки функціонального кінця катетера - 3, вивідний отвір каналу функціонального кінця катетера - 4, права поверхня стінки трубки функціонального кінця катетера - 5, вивідний отвір на передній поверхні стінки трубки функціонального кінця катетера 4 UA 117910 U 5 10 15 7, вивідний отвір на передній поверхні стінки трубки функціонального кінця катетера - 8, вивідний отвір на правій поверхні стінки трубки функціонального кінця катетера - 9, вивідний отвір на лівій поверхні стінки трубки функціонального кінця катетера -11, вивідний отвір на лівій поверхні стінки трубки функціонального кінця катетера - 11, вивідний отвір по задній поверхні стінки трубки функціонального кінця катетера - 13, звуження трубки катетера - 21. виступ звуження трубки катетера - 22, муфта катетера - 23. механізм з'єднання катетера - 24, дистальний функціональний фрагмент - 25, рельєфний фрагмент - 26, проксимальний технологічний фрагмент - 27. Використовуючи пропонований підключичний катетер для тривалих вливань з чотирма рядами вивідних отворів досягають рівномірне дозоване виведення з насиченням лікувальними засобами у велику ділянку тканин за введення. Джерела інформації:: 1. Патент UA113165, МПК (2006); А61М 25/00. Рельєфний підключичний катетер / Коптюх В. В. (UA) № и201609030; заявл. 25.08.1016; оііубл.10.01.2017. Бюл. № 1/2017. 2. Патент UA 108442 МПК А61М 5/32 (2006.01), А61М 25/00 (20016.01) Провідник підключичного катетера / Коптюх В.В., Венгер І.К., Беденюк А. Д., Дуве Д.М., Костів С.Я., і інші (UA) № u201601863; занвл.26.02.2016; опубл.11.07.2016. Бюл. № 13/2016. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Рельєфний підключичний катетер з боковими вивідними отворами, що містить три фрагменти: дистальний функціональний, середній фіксаційний, проксимальний технологічний з ділянкою бокового звуження зовнішньої стінки трубки та виступом, муфтою для з'єднання з системою для вливань, катетер містить трубку, канал трубки, на дистальному кінці вивідний отвір каналу трубки, середній фрагмент з фіксаційним рельєфом, який відрізняється тим, що вивідні отвори поодинокі, лінійні, розміщені спіралеподібно на зовнішній поверхні трубки і локалізовані один від одного на однаковій відстані, вивідні отвори каналу катетера мають один діаметр. 5 UA 117910 U 6 UA 117910 U 7 UA 117910 U 8 UA 117910 U 9 UA 117910 U 10 UA 117910 U 11 UA 117910 U 12 UA 117910 U Комп’ютерна верстка О. Рябко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 13
