Катетер для епідуральної анестезії

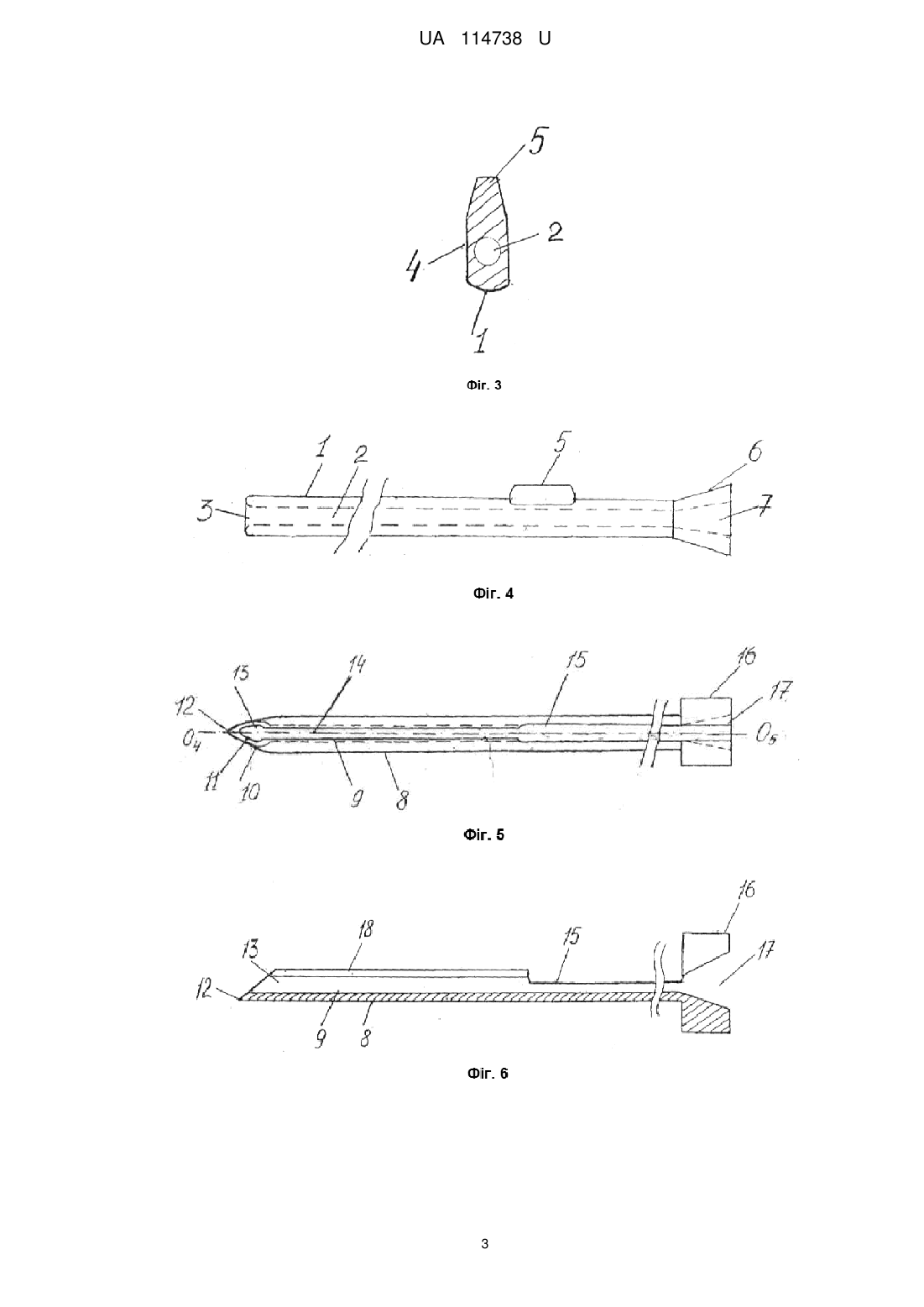

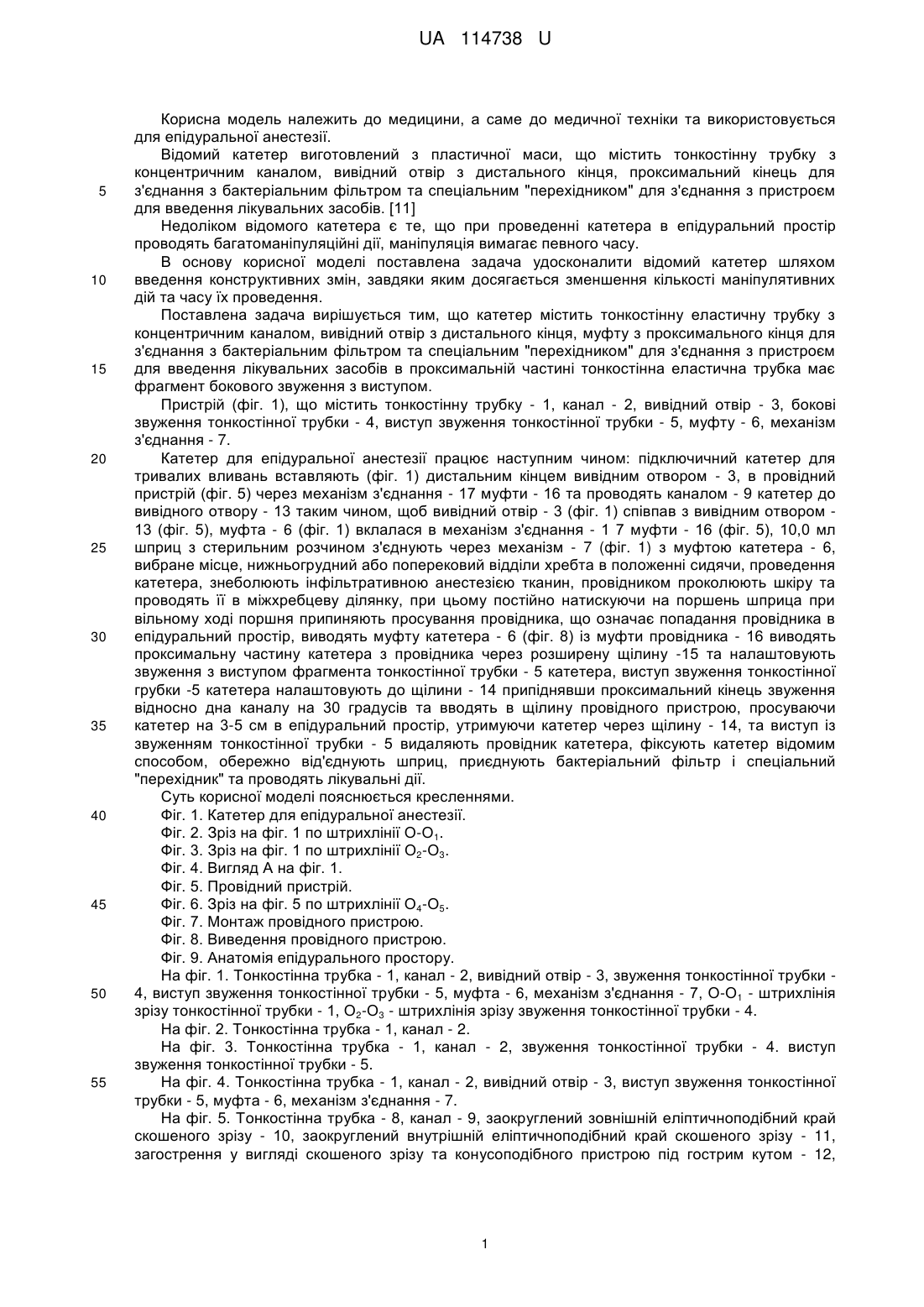

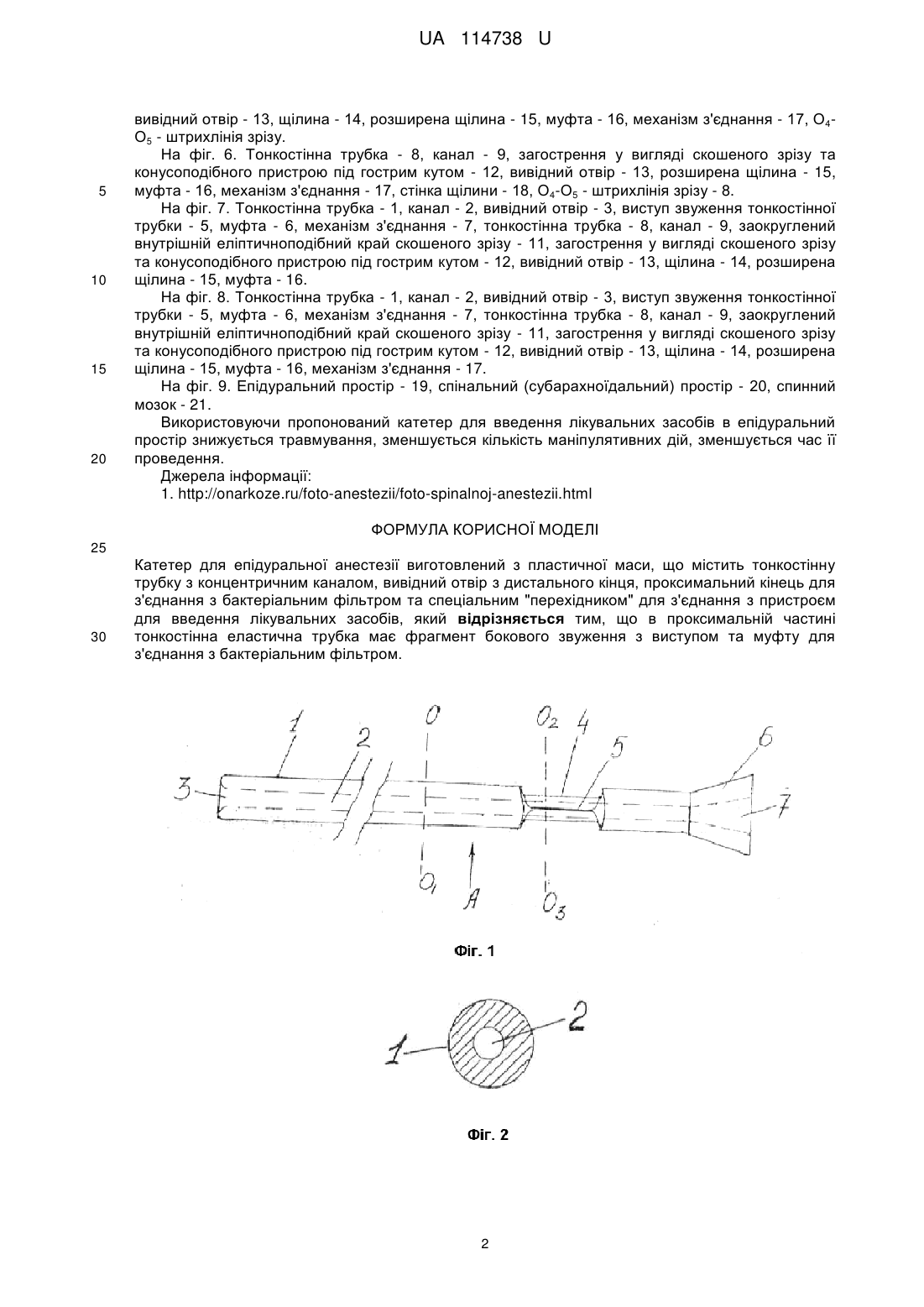

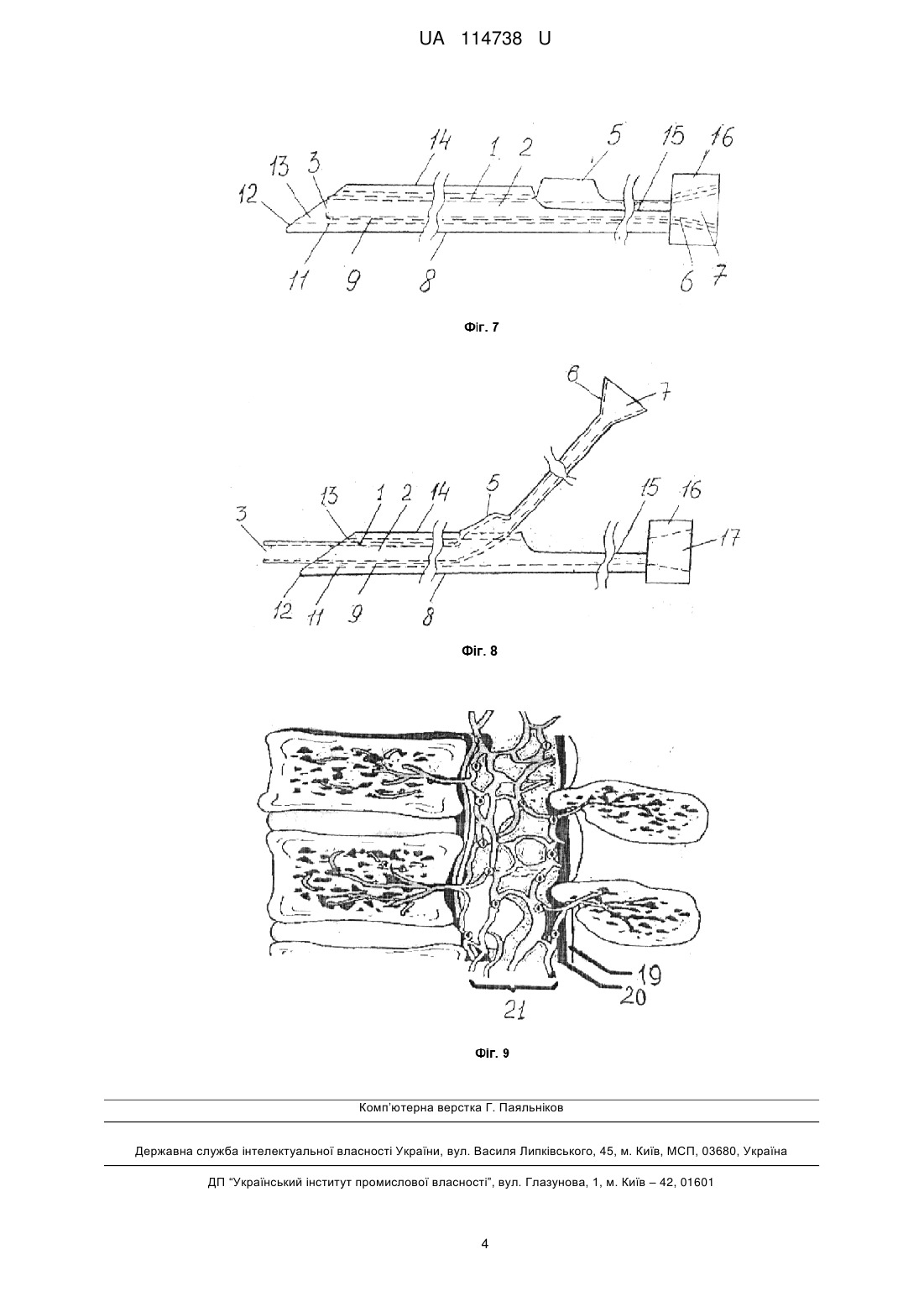

Реферат: Катетер для епідуральної анестезії виготовлений з пластичної маси містить тонкостінну трубку з концентричним каналом, вивідний отвір з дистального кінця, проксимальний кінець для з'єднання з бактеріальним фільтром та спеціальним "перехідником" для з'єднання з пристроєм для введення лікувальних засобів. В проксимальній частині тонкостінна еластична трубка має фрагмент бокового звуження з виступом та муфту для з'єднання з бактеріальним фільтром. UA 114738 U (12) UA 114738 U UA 114738 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до медицини, а саме до медичної техніки та використовується для епідуральної анестезії. Відомий катетер виготовлений з пластичної маси, що містить тонкостінну трубку з концентричним каналом, вивідний отвір з дистального кінця, проксимальний кінець для з'єднання з бактеріальним фільтром та спеціальним "перехідником" для з'єднання з пристроєм для введення лікувальних засобів. [11] Недоліком відомого катетера є те, що при проведенні катетера в епідуральний простір проводять багатоманіпуляційні дії, маніпуляція вимагає певного часу. В основу корисної моделі поставлена задача удосконалити відомий катетер шляхом введення конструктивних змін, завдяки яким досягається зменшення кількості маніпулятивних дій та часу їх проведення. Поставлена задача вирішується тим, що катетер містить тонкостінну еластичну трубку з концентричним каналом, вивідний отвір з дистального кінця, муфту з проксимального кінця для з'єднання з бактеріальним фільтром та спеціальним "перехідником" для з'єднання з пристроєм для введення лікувальних засобів в проксимальній частині тонкостінна еластична трубка має фрагмент бокового звуження з виступом. Пристрій (фіг. 1), що містить тонкостінну трубку - 1, канал - 2, вивідний отвір - 3, бокові звуження тонкостінної трубки - 4, виступ звуження тонкостінної трубки - 5, муфту - 6, механізм з'єднання - 7. Катетер для епідуральної анестезії працює наступним чином: підключичний катетер для тривалих вливань вставляють (фіг. 1) дистальним кінцем вивідним отвором - 3, в провідний пристрій (фіг. 5) через механізм з'єднання - 17 муфти - 16 та проводять каналом - 9 катетер до вивідного отвору - 13 таким чином, щоб вивідний отвір - 3 (фіг. 1) співпав з вивідним отвором 13 (фіг. 5), муфта - 6 (фіг. 1) вклалася в механізм з'єднання - 1 7 муфти - 16 (фіг. 5), 10,0 мл шприц з стерильним розчином з'єднують через механізм - 7 (фіг. 1) з муфтою катетера - 6, вибране місце, нижньогрудний або поперековий відділи хребта в положенні сидячи, проведення катетера, знеболюють інфільтративною анестезією тканин, провідником проколюють шкіру та проводять її в міжхребцеву ділянку, при цьому постійно натискуючи на поршень шприца при вільному ході поршня припиняють просування провідника, що означає попадання провідника в епідуральний простір, виводять муфту катетера - 6 (фіг. 8) із муфти провідника - 16 виводять проксимальну частину катетера з провідника через розширену щілину -15 та налаштовують звуження з виступом фрагмента тонкостінної трубки - 5 катетера, виступ звуження тонкостінної грубки -5 катетера налаштовують до щілини - 14 припіднявши проксимальний кінець звуження відносно дна каналу на 30 градусів та вводять в щілину провідного пристрою, просуваючи катетер на 3-5 см в епідуральний простір, утримуючи катетер через щілину - 14, та виступ із звуженням тонкостінної трубки - 5 видаляють провідник катетера, фіксують катетер відомим способом, обережно від'єднують шприц, приєднують бактеріальний фільтр і спеціальний "перехідник" та проводять лікувальні дії. Суть корисної моделі пояснюється кресленнями. Фіг. 1. Катетер для епідуральної анестезії. Фіг. 2. Зріз на фіг. 1 по штрихлінії О-Ο1. Фіг. 3. Зріз на фіг. 1 по штрихлінії О2-О3. Фіг. 4. Вигляд А на фіг. 1. Фіг. 5. Провідний пристрій. Фіг. 6. Зріз на фіг. 5 по штрихлінії О4-О5. Фіг. 7. Монтаж провідного пристрою. Фіг. 8. Виведення провідного пристрою. Фіг. 9. Анатомія епідурального простору. На фіг. 1. Тонкостінна трубка - 1, канал - 2, вивідний отвір - 3, звуження тонкостінної трубки 4, виступ звуження тонкостінної трубки - 5, муфта - 6, механізм з'єднання - 7, О-Ο1 - штрихлінія зрізу тонкостінної трубки - 1, О2-О3 - штрихлінія зрізу звуження тонкостінної трубки - 4. На фіг. 2. Тонкостінна трубка - 1, канал - 2. На фіг. 3. Тонкостінна трубка - 1, канал - 2, звуження тонкостінної трубки - 4. виступ звуження тонкостінної трубки - 5. На фіг. 4. Тонкостінна трубка - 1, канал - 2, вивідний отвір - 3, виступ звуження тонкостінної трубки - 5, муфта - 6, механізм з'єднання - 7. На фіг. 5. Тонкостінна трубка - 8, канал - 9, заокруглений зовнішній еліптичноподібний край скошеного зрізу - 10, заокруглений внутрішній еліптичноподібний край скошеного зрізу - 11, загострення у вигляді скошеного зрізу та конусоподібного пристрою під гострим кутом - 12, 1 UA 114738 U 5 10 15 20 вивідний отвір - 13, щілина - 14, розширена щілина - 15, муфта - 16, механізм з'єднання - 17, О4О5 - штрихлінія зрізу. На фіг. 6. Тонкостінна трубка - 8, канал - 9, загострення у вигляді скошеного зрізу та конусоподібного пристрою під гострим кутом - 12, вивідний отвір - 13, розширена щілина - 15, муфта - 16, механізм з'єднання - 17, стінка щілини - 18, О4-О5 - штрихлінія зрізу - 8. На фіг. 7. Тонкостінна трубка - 1, канал - 2, вивідний отвір - 3, виступ звуження тонкостінної трубки - 5, муфта - 6, механізм з'єднання - 7, тонкостінна трубка - 8, канал - 9, заокруглений внутрішній еліптичноподібний край скошеного зрізу - 11, загострення у вигляді скошеного зрізу та конусоподібного пристрою під гострим кутом - 12, вивідний отвір - 13, щілина - 14, розширена щілина - 15, муфта - 16. На фіг. 8. Тонкостінна трубка - 1, канал - 2, вивідний отвір - 3, виступ звуження тонкостінної трубки - 5, муфта - 6, механізм з'єднання - 7, тонкостінна трубка - 8, канал - 9, заокруглений внутрішній еліптичноподібний край скошеного зрізу - 11, загострення у вигляді скошеного зрізу та конусоподібного пристрою під гострим кутом - 12, вивідний отвір - 13, щілина - 14, розширена щілина - 15, муфта - 16, механізм з'єднання - 17. На фіг. 9. Епідуральний простір - 19, спінальний (субарахноїдальний) простір - 20, спинний мозок - 21. Використовуючи пропонований катетер для введення лікувальних засобів в епідуральний простір знижується травмування, зменшується кількість маніпулятивних дій, зменшується час її проведення. Джерела інформації: 1. http://onarkoze.ru/foto-anestezii/foto-spinalnoj-anestezii.html ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 Катетер для епідуральної анестезії виготовлений з пластичної маси, що містить тонкостінну трубку з концентричним каналом, вивідний отвір з дистального кінця, проксимальний кінець для з'єднання з бактеріальним фільтром та спеціальним "перехідником" для з'єднання з пристроєм для введення лікувальних засобів, який відрізняється тим, що в проксимальній частині тонкостінна еластична трубка має фрагмент бокового звуження з виступом та муфту для з'єднання з бактеріальним фільтром. 2 UA 114738 U 3 UA 114738 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
