Елемент для затискного з’єднання соски з горлом пляшки, призначеної для годівлі немовляти

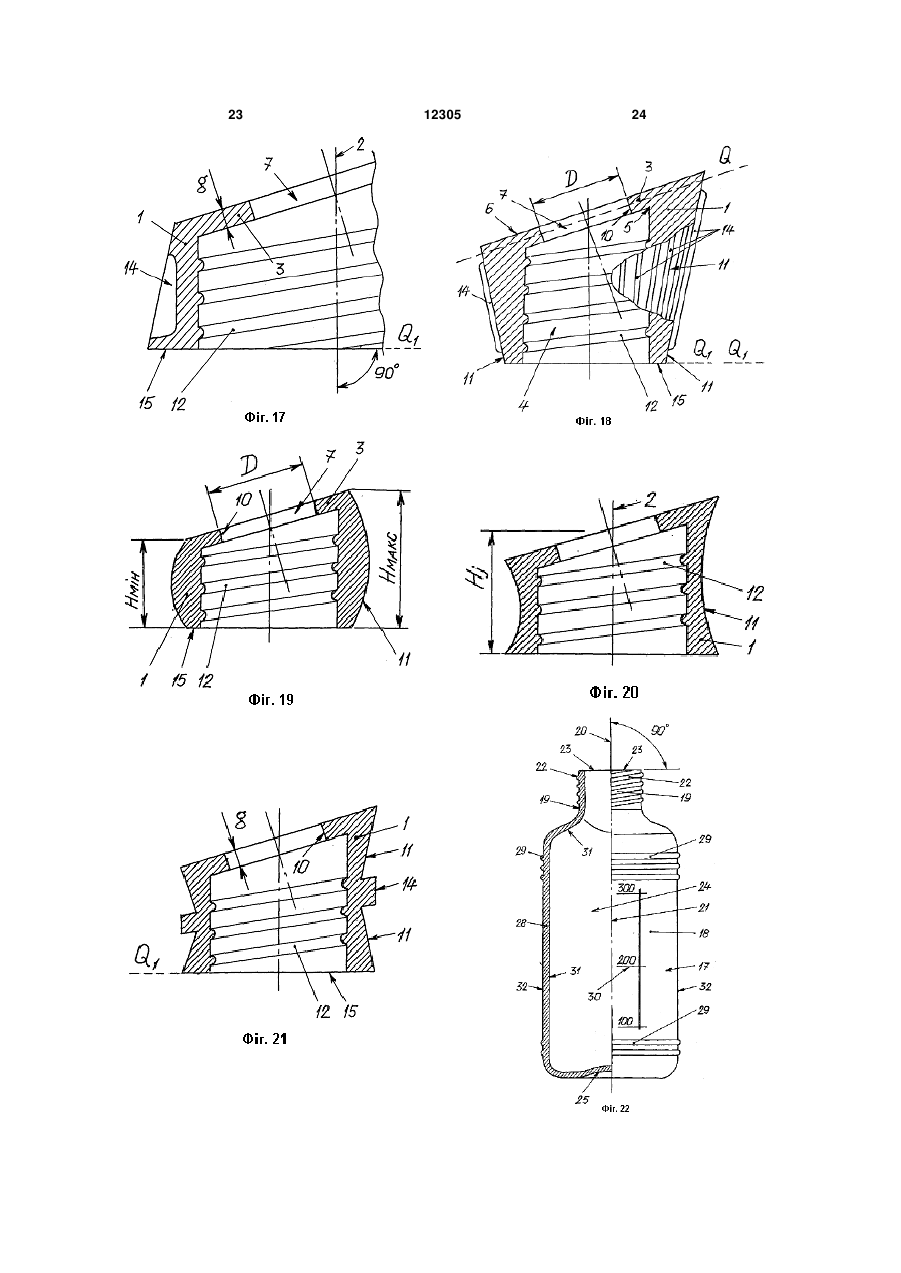

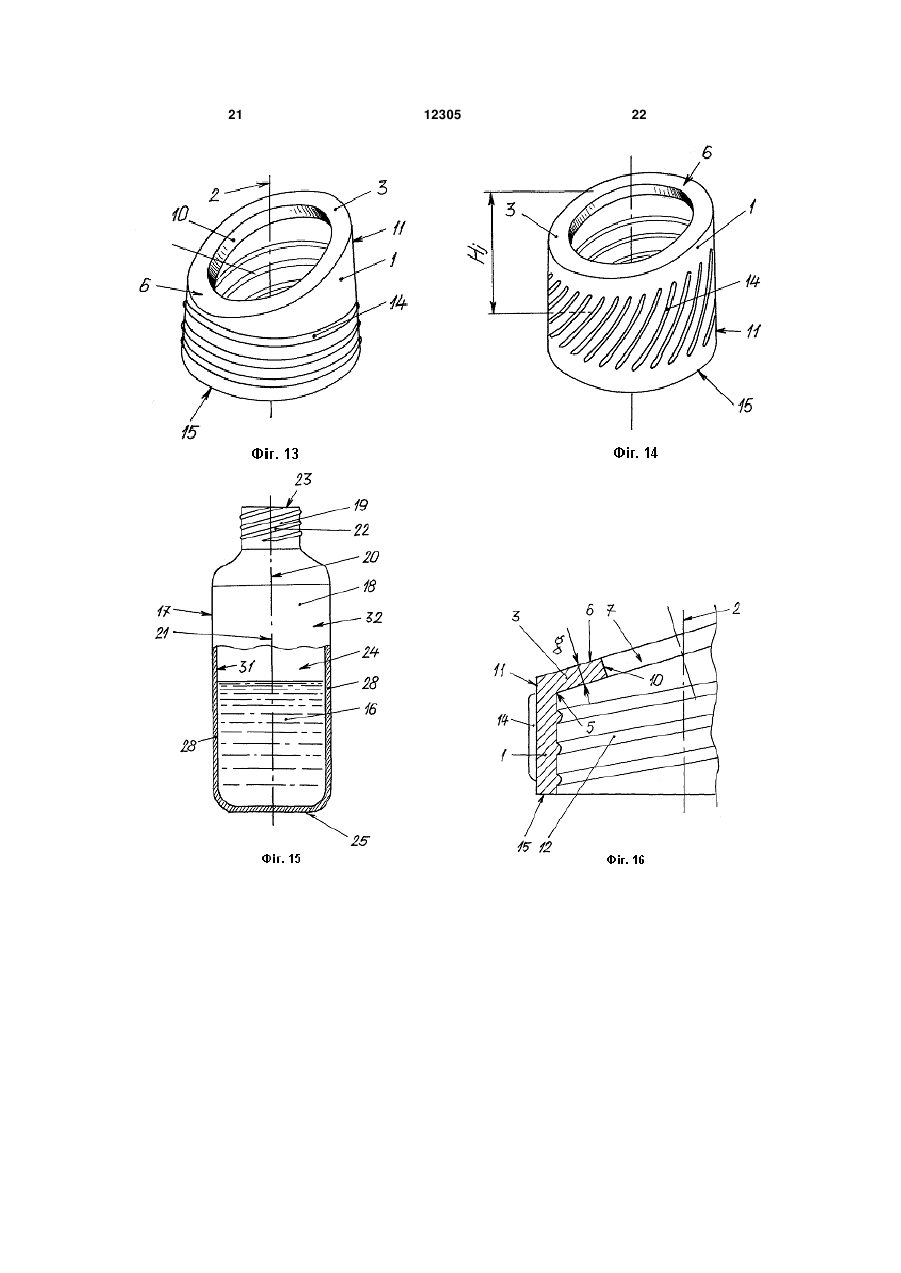

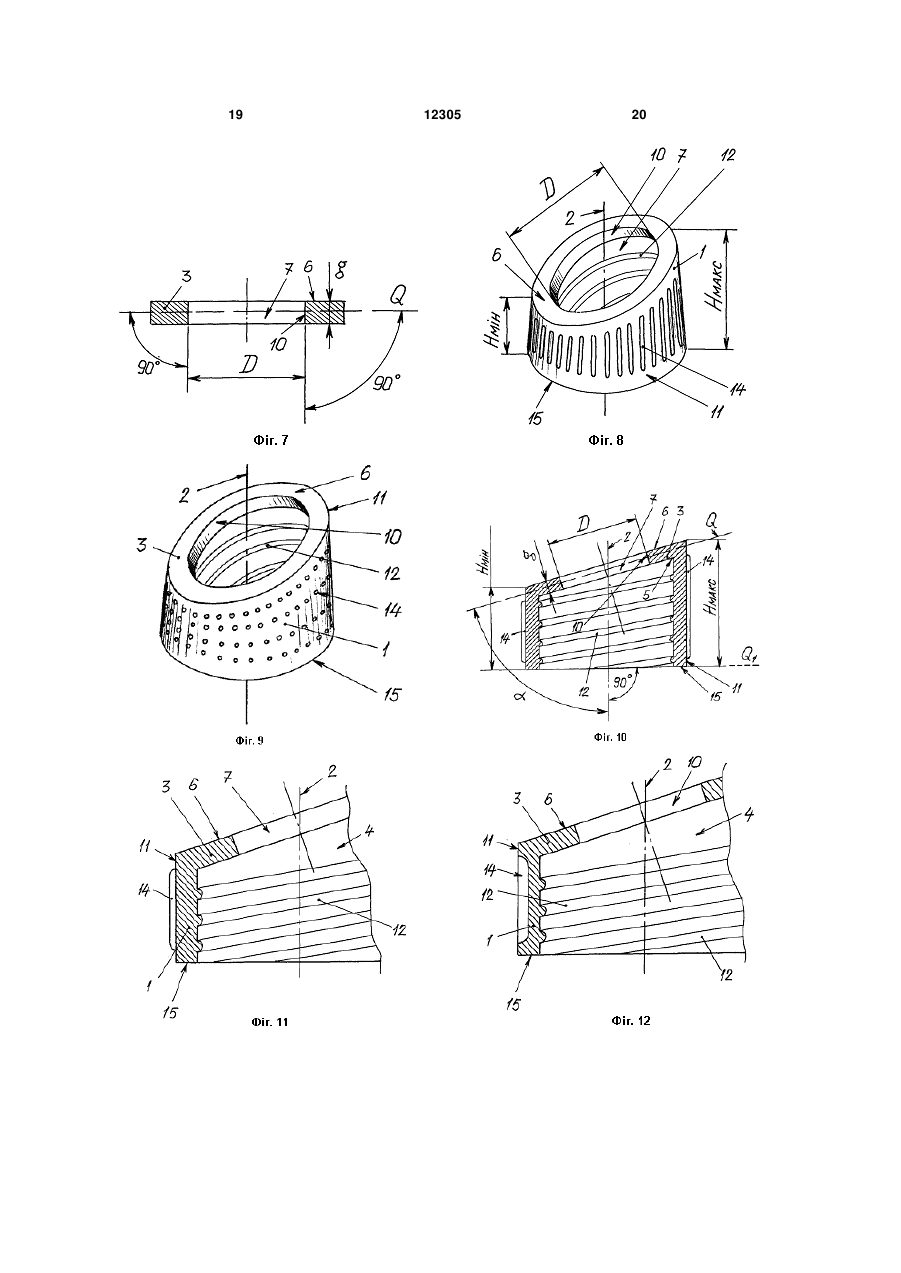

Елемент для затискного з'єднання соски з горлом пляшки, призначеної для годівлі немовляти, що містить корпус, виконаний у вигляді круглого циліндра, що має поздовжню вісь, і вставку у вигляді кільцевої пластини, закріплену на одній з торцевих частин корпуса в його порожнині із контактом зовнішньої частини кільця з торцевим зрізом згаданого корпуса, при цьому полиці кільцевої пластини орієнтовані у бік поздовжньої осі циліндричного корпуса, діаметр отвору кільцевої вставки виконаний не меншим, ніж діаметр соски у місці з`єднання її кільцевих буртів, торцеві стінки отвору орієнтовані перпендикулярно серединної площини вставки, товщина кільцевої вставки в місці утворення наскрізного отвору виконана не меншою, ніж відстань між паралельними кільцевими буртами соски, що використовується, на внутрішній поверхні стінок корпуса виконана різьба, зовнішня поверхня стінок корпуса виконана гладкою або з нанесеною насічкою чи оребренням будь-якого типу, площина нижньої торцевої частини корпуса виконана перпендикулярною поздовжній осі зазначеного корпуса, причому оребрення виконане або виступним над зовнішньою поверхнею стінок корпуса, або заглибленим у тіло стінки, оребрення виконано або уздовж стінок корпуса, або поперек по окружності, або під кутом до площини стінки U 2 (11) 1 3 12305 4 кільця з торцевим зрізом згаданого корпуса, при або поперек по окружності, або під кутом до плоцьому полиці кільцевої пластини орієнтовані убік щини стінки корпуса, корпус і вставка виконані з поздовжньої осі циліндричного корпуса, діаметр пластмаси або з будь-якого іншого синтетичного отвору кільцевої вставки виконаний не менше діаматеріалу, що по медичних нормах забезпечує метра соски у місці з’єднання її кільцевих буртів, тривалий контакт з рідким харчовим продуктом без на внутрішній поверхні стінок корпуса виконана зміни його якостей, корпус і вставка виконані або з різьба, зовнішня поверхня стінок корпуса виконана прозорого матеріалу, або непрозорого матеріалу, або гладкою, або з нанесеною насічкою чи оребабо з матеріалу з тим чи іншим ступенем прозороренням будь-якого типу, площина нижньої торцесті, корпус і вставка виконані або з одноколірного вої частини корпуса виконана перпендикулярною матеріалу, або з матеріалу з комбінацією фарб поздовжній осі зазначеного корпуса, причому коррізної гами [2]. пус і вставка виконані з пластмаси або з будьДо недоліків відомого елемента для затискноякого іншого синтетичного матеріалу, що по медиго з'єднання соски з горлечком пляшки, призначечних нормах забезпечує тривалий контакт з рідким ної для годівлі немовляти, який обрано за протохарчовим продуктом без зміни його якостей [1]. тип, відноситься те, що зазначений притискний До недоліків відомого елемента для затискноелемент встановлюється на горлечку пляшки так, го з'єднання соски з горлечком пляшки, призначещо його поздовжня вісь співпадає з поздовжньою ної для годівлі немовляти, відноситься те, що завіссю як горлечка пляшки, так і пляшки в цілому. значений притискний елемент встановлюється на Таке розміщення притискного елемента призвогорлечку пляшки своєю поздовжньою віссю уздовж дить до розміщення соски своєю поздовжньою поздовжньої осі горлечка пляшки. Таке розміщенвіссю також уздовж поздовжньої осі горлечка пляня притискного елемента призводить до розмішки. Зазначене розташування соски, при якому її щення соски своєю поздовжньою віссю також узпоздовжня вісь співпадає з поздовжньою віссю довж поздовжньої осі горлечка пляшки. Зазначене пляшки, призводить до того, що при невеликих розташування соски, при якому її поздовжня вісь нахилах пляшки у сосці може бути відсутня живиспівпадає з поздовжньою віссю пляшки, призвольна суміш (будь-який вид харчового продукту), дить до того, що при невеликих нахилах пляшки у відтак дитина ковтає повітря і її починає пучити. сосці може бути відсутня живильна суміш (будьПри великих же нахилах пляшки тиск живильної який вид харчового продукту), відтак дитина ковсуміші у сосці може бути дуже великим, від чого тає повітря і її починає пучити. При великих же дитина починає захлинатися (в даному випадку нахилах пляшки тиск живильної суміші у сосці морівень живильної суміші регулюється шляхом підже бути дуже великим, від чого дитина починає няття задньої частини пляшки, при цьому полозахлинатися (в даному випадку рівень живильної ження соски змінюється і виникає ситуація, коли суміші регулюється шляхом підняття задньої часкінець соски починає давити на язик дитини і дитини пляшки, при цьому положення соски змінютина починає зригувати суміш). Також до недоліків ється і виникає ситуація, коли кінець соски почивідноситься і те, що неможливо при незначних нає давити на язик дитини і дитина починає нахилах пляшки, на якій встановлений притискний зригувати суміш). елемент, забезпечити постійну присутність живиНайбільш близьким технічним рішенням, як по льної суміші у сосці і, відтак, убезпечити дитину від суті, так і по задачах, що вирішуються, яке обрано ковтання повітря. До недоліків відноситься також і за прототип, є перехідний елемент для затискного те, що при годуванні дитини збоку неможливо без з'єднання соски з горлечком пляшки, призначеної відповідного повертання голови дитини забезпедля годівлі немовляти, що містить корпус, виконачити попадання соски прямо в рот (в протилежноний у вигляді круглого циліндра, що має поздовжму випадку соска знаходиться в роті дитини не ню вісь, і вставку у вигляді кільцевої пластини, прямо, що не забезпечує комфортне висмоктуванзакріплену на одній з торцевих частин корпуса в ня дитиною живильної суміші з внутрішньої поройого порожнині із контактом зовнішньої частини жнини пляшки). кільця з торцевим зрізом згаданого корпуса, при В основу корисної моделі покладена задача цьому полиці кільцевої пластини орієнтовані убік шляхом зміни кута нахилу притискного елемента і, поздовжньої осі циліндричного корпуса, діаметр відповідно, соски відносно поздовжньої осі пляшки отвору кільцевої вставки виконаний не менше діаі можливості повертання пляшки без зміни кута метра соски у місці з’єднання її кільцевих буртів, нахилу соски відносно рота дитини, забезпечити торцеві стінки отвору орієнтовані перпендикулярно комфортність годування дитини при будь-якому її серединної площини вставки, товщина кільцевої положенні в ліжку або на руках. вставки в місці утворення наскрізного отвору викоСуть корисної моделі в елементі для затискнонана не менше відстані між паралельними кільцего з'єднання соски з горлечком пляшки, призначевими буртами соски, що використовується, на внуної для годівлі немовляти, що містить корпус, витрішній поверхні стінок корпуса виконана різьба, конаний у вигляді круглого циліндра, що має зовнішня поверхня стінок корпуса виконана або поздовжню вісь, і вставку у вигляді кільцевої пласгладкою, або з нанесеною насічкою чи оребренням тини, закріплену на одній з торцевих частин корпубудь-якого типу, площина нижньої торцевої частиса в його порожнині із контактом зовнішньої частини корпуса виконана перпендикулярною поздовжни кільця з торцевим зрізом згаданого корпуса, ній осі зазначеного корпуса, причому оребрення при цьому полиці кільцевої пластини орієнтовані виконане або виступаючим над зовнішньою повеубік поздовжньої осі циліндричного корпуса, діархнею стінок корпуса, або заглибленим у тіло стінметр отвору кільцевої вставки виконаний не менки, оребрення виконано або уздовж стінок корпуса, ше діаметра соски у місці з’єднання її кільцевих 5 12305 6 буртів, торцеві стінки отвору орієнтовані перпенвнутрішня і зовнішня поверхні корпуса і кільцевої дикулярно серединної площини вставки, товщина вставки виконані або паралельними між собою, кільцевої вставки в місці утворення наскрізного або під кутом одна до одної в ту чи іншу сторону, отвору виконана не менше відстані між паралельабо зі зміною форми зовнішньої поверхні по відними кільцевими буртами соски, що використовуношенню до пласкої формі внутрішньої поверхні, ється, на внутрішній поверхні стінок корпуса викопри цьому зовнішня поверхня корпуса та кільцевої нана різьба, зовнішня поверхня стінок корпуса вставки виконана або блискучою, або матовою, виконана або гладкою, або з нанесеною насічкою або в будь-якій іншій комбінації виконання між сочи оребренням будь-якого типу, площина нижньої бою та своїми ланками поверхні. торцевої частини корпуса виконана перпендикуляТаким чином, елемент для затискного з'єднанрною поздовжній осі зазначеного корпуса, причому ня соски з горлечком пляшки, призначеної для оребрення виконане або виступаючим над зовнішгодівлі немовляти, який заявляється, відповідає ньою поверхнею стінок корпуса, або заглибленим критерію винаходу «новизна». у тіло стінки, оребрення виконано або уздовж стіСуть корисної моделі пояснюється за допомонок корпуса, або поперек по окружності, або під гою ілюстрацій, де кутом до площини стінки корпуса, корпус і вставка на Фіг.1 показаний зовнішній вигляд елемента виконані з пластмаси або з будь-якого іншого синдля затискного з'єднання соски з горлечком пляштетичного матеріалу, що по медичних нормах заки, призначеної для годівлі немовляти, який заявбезпечує тривалий контакт з рідким харчовим проляється, дуктом без зміни його якостей, корпус і вставка на Фіг.2 представлена конструктивновиконані або з прозорого матеріалу, або непрозокомпонувальна схема елемента для затискного рого матеріалу, або з матеріалу з тим чи іншим з'єднання соски з горлечком пляшки, призначеної ступенем прозорості, корпус і вставка виконані або для годівлі немовляти, який заявляється, з одноколірного матеріалу, або з матеріалу з комна Фіг.3 представлений зовнішній вигляд кільбінацією фарб різної гами, полягає в тому, що цевої вставки, вставка своєю площиною розміщена в порожнині на Фіг.4 показані геометричні параметри кількорпуса під кутом до поздовжньої осі корпуса, кут цевої вставки, нахилу площини вставки відносно поздовжньої осі на Фіг.5 показаний зовнішній вигляд соски, яка корпуса переважно складає від 30 до 60 градусів, застосовується, верхня торцева частина корпуса виконана зрізана Фіг.6 представлена конструктивноною відповідно до площини розміщення вставки в компонувальна схема соски, яка застосовується порожнині корпуса, висота стінок корпуса виконана на елементі для затискного з'єднання соски з гортакою, що збільшується по лінійному закону від лечком пляшки, призначеної для годівлі немовлямінімальної величини до максимальної в залежноти, який заявляється, сті від кута установки кільцевої пластини відносно на Фіг.7 показаний варіант виконання кільцевої поздовжньої осі корпуса, внутрішня і зовнішня повставки, верхні кільцевої вставки розміщені між собою на на Фіг.8-9 показані варіанти нанесення, відповідстані або рівному, або більшому, або меншому відно, насічки та оребрення на зовнішню бокову товщини стінки корпуса, внутрішня і зовнішня поповерхню корпуса елемента для затискного з'єдверхні корпуса і кільцевої вставки виконані або нання соски з горлечком пляшки, призначеної для паралельними між собою, або під кутом одна до годівлі немовляти, який заявляється, одної в ту чи іншу сторону, або зі зміною форми на Фіг.10 показана схема з'єднання кільцевої зовнішньої поверхні по відношенню до пласкої вставки з корпусом елемента для затискного з'єдформи внутрішньої поверхні. Суть корисної моделі нання соски з горлечком пляшки, призначеної для полягає і в тому, що зовнішня поверхня корпуса та годівлі немовляти, який заявляється, кільцевої вставки виконана або блискучою, або на Фіг.11-14 показані варіанти виконання орематовою, або в будь-якій іншій комбінації виконанбрення на бічних стінках корпуса, ня між собою та своїми ланками поверхні. на Фіг.15 показана схема розміщення рідкого Порівняльний аналіз технічного рішення з прохарчового продукту у внутрішній порожнині корпутотипом показує, що елемент для затискного з'єдса пляшки, на якій встановлюється елемент для нання соски з горлечком пляшки, призначеної для затискного з'єднання соски з горлечком пляшки, годівлі немовляти, який заявляється, відрізняється призначеної для годівлі немовляти, який заявлятим, що вставка своєю площиною розміщена в ється, порожнині корпуса під кутом до поздовжньої осі на Фіг.16-21 показані варіанти виконання бічкорпуса, кут нахилу площини вставки відносно них стінок корпуса елемента для затискного з'єдпоздовжньої осі корпуса переважно складає від 30 нання соски з горлечком пляшки, призначеної для до 60 градусів, верхня торцева частина корпуса годівлі немовляти, який заявляється, виконана зрізаною відповідно до площини розміна Фіг.22 показана конструктивнощення вставки в порожнині корпуса, висота стінок компонувальна схема пляшки, на якій встановлюкорпуса виконана такою, що збільшується по ліється елемент для затискного з'єднання соски з нійному закону від мінімальної величини до макгорлечком пляшки, призначеної для годівлі немовсимальної в залежності від кута установки кільцеляти, який заявляється, вої пластини відносно поздовжньої осі корпуса, на Фіг.23 показана конструктивновнутрішня і зовнішня поверхні кільцевої вставки компонувальна схема горлечка пляшки, на якій розміщені між собою на відстані або рівному, або встановлюється елемент для затискного з'єднання більшому, або меншому товщини стінки корпуса, 7 12305 8 соски з горлечком пляшки, призначеної для годівлі зрізом 5 згаданого корпуса 1 (див. Фіг.2). Полиці 6 немовляти, який заявляється, кільцевої пластини (позиція 3) орієнтовані убік пона Фіг.24-26 показані варіанти розміщення дездовжньої осі 2 циліндричного корпуса 1 (див. коративних елементів на корпусі пляшки, на якій Фіг.2, Фіг.10 та Фіг.16-21). Діаметр D отвору 7 кільвстановлюється елемент для затискного з'єднання цевої вставки (позиція 3) (див. Фіг.2, Фіг.4, Фіг.7-8, соски з горлечком пляшки, призначеної для годівлі Фіг.10 та Фіг.18-19) виконаний не менше діаметра немовляти, який заявляється, D1 соски 8 (див. Фіг.5 та Фіг.6) [3] у місці з’єднання на Фіг.27 показана схема фіксації соски з двоїї кільцевих буртів 9. Торцеві стінки 10 отвору 7 ма кільцевими буртами до кільцевої вставки елеорієнтовані перпендикулярно серединної площини мента для затискного з'єднання соски з горлечком Q вставки 3 (див. Фіг.7). Товщина g кільцевої встапляшки, призначеної для годівлі немовляти, який вки (позиція 3) в місці утворення наскрізного отвозаявляється, ру 7 (див. Фіг.3-4, Фіг.7, Фіг.10-11 та Фіг.16-17) вина Фіг.28 показана схема згвинчування елемеконана не менше відстані f між паралельними нта для затискного з'єднання соски з горлечком кільцевими буртами 9 соски 8, що використовуєтьпляшки, призначеної для годівлі немовляти, який ся [3] (див., відповідно, Фіг.3-4 та Фіг.7, та Фіг.6). заявляється, з різьби, що виконана на бічних стінНа внутрішній поверхні стінок 11 корпуса 1 викоках горлечка пляшки, нана різьба 12 (див. Фіг.1-2, Фіг.10-12, Фіг.16-21 та на Фіг.29 показана схема заповнення харчоФіг.27-28). Зовнішня поверхня стінок 11 корпуса 1 вим продуктом внутрішньої порожнини корпуса виконана або гладкою, або з нанесеною насічкою пляшки через її горлечко, 13 чи оребренням 14 будь-якого типу (див. відпона Фіг.30 показана схема загвинчування елевідно, Фіг.1, Фіг.8-9 та Фіг.13-14). Площина Q1 нижмента для затискного з'єднання соски з горлечком ньої торцевої частини 15 корпуса 1 виконана перпляшки, призначеної для годівлі немовляти, який пендикулярною поздовжній осі 2 зазначеного заявляється, на різьбу, що виконана на бічних стікорпуса 1 (див. Фіг.2, Фіг.10, Фіг.18, Фіг.21 та нках зазначеного горлечка пляшки, Фіг.27). Оребрення 14 виконане або виступаючим на Фіг.31 показана схема щільного притисканнад зовнішньою поверхнею стінок 11 корпуса 1 ня частини нижньої поверхні нижнього бурта соски (див. Фіг.2, Фіг.8-11, Фіг.13-14, Фіг.16, Фіг.18 та до торцевого зрізу горлечка пляшки, на якій встаФіг.27), або заглибленим у тіло стінки 11 (див. новлюється елемент для затискного з'єднання Фіг.12 та Фіг.17). Оребрення 14 виконано або узсоски з горлечком пляшки, призначеної для годівлі довж стінок 11 корпуса 1 (див. Фіг.2, Фіг.8, Фіг.10немовляти, який заявляється, 11, Фіг.16, Фіг.18 та Фіг.27), або поперек по окружна Фіг.32 показана схема годування дитини за ності (див. Фіг.9 та Фіг.13), або під кутом до плодопомогою пляшки з соскою "Валюша", на якій щини стінки корпуса 1 (див. Фіг.14). Корпус 1 і встановлюється елемент для затискного з'єднання вставка 3 виконані з пластмаси або з будь-якого соски з горлечком пляшки, призначеної для годівлі іншого синтетичного матеріалу, що по медичних немовляти, що заявляється, нормах забезпечує тривалий контакт з рідким харна Фіг.33 показана схема попадання живильної човим продуктом 16 (який розміщений в пляшці 17, суміші в соску пляшки, на якій встановлюється до якої пристосовується елемент для затискного елемент для затискного з'єднання соски з горлечз'єднання соски з горлечком пляшки, призначеної ком пляшки, призначеної для годівлі немовляти, для годівлі немовляти - див. Фіг.15, [4] без зміни що заявляється, якостей зазначеного рідкого харчового продукту на Фіг.34 показана схема попадання живильної 16). Корпус 1 і вставка 3 виконані або з прозорого суміші в соску пляшки, у якій осі елемента для матеріалу, або непрозорого матеріалу, або з мазатискного з'єднання соски з горлечком пляшки, теріалу з тим чи іншим ступенем прозорості. Корпризначеної для годівлі немовляти, та соски співпус 1 і вставка 3 виконані або з одноколірного мападають з поздовжньою віссю пляшки, теріалу, або з матеріалу з комбінацією фарб різної на Фіг.35 показана схема регулювання висоти гами. Вставка 3 своєю площиною Q розміщена в суміші в пляшці, на якій встановлюється елемент порожнині 4 корпуса 1 під кутом до поздовжньої для затискного з'єднання соски з горлечком пляшосі 2 корпуса 1 (див. Фіг.2, Фіг.10 та Фіг.18). Кут ки, призначеної для годівлі немовляти, що заявлянахилу площини Q вставки 3 відносно поздовжньої ється, по відношенню до кінця соски, а саме, до осі 2 корпуса 1 переважно складає від 30 до 60 рота дитини, градусів (для зручності годування дитини, що лена Фіг.36 показана схема регулювання висоти жить у ліжку чи на руках). Верхня торцева частина суміші в пляшці, у якій осі елемента для затискно5 корпуса 1 виконана зрізаною відповідно до плого з'єднання соски з горлечком пляшки, призначещини Q розміщення вставки 3 в порожнині 4 корної для годівлі немовляти, та соски співпадають з пуса 1 (див. Фіг.1-2, Фіг.10, Фіг.16-21, Фіг.24-26, поздовжньою віссю пляшки, по відношенню до Фіг.27-28 та Фіг.30-31). Висота Hj стінок 11 корпуса кінця соски, а саме, до рота дитини. 1 виконана такою, що збільшується по лінійному Елемент для затискного з'єднання соски з горзакону від мінімальної величини (Нмін) до максилечком пляшки, призначеної для годівлі немовлямальної (Нмакс) в залежності від кута установки ти, який заявляється, містить (див. Фіг.1-3) корпус кільцевої пластини (позиція 3) відносно поздовж1, виконаний у вигляді круглого циліндра, що має ньої осі 2 корпуса 1 (див. Фіг.2, Фіг.8, Фіг.10 та поздовжню вісь 2, і вставку 3 у вигляді кільцевої Фіг.18). Внутрішня і зовнішня поверхні кільцевої пластини, закріплену на одній з торцевих частин вставки (позиція 3) розміщені між собою на відстакорпуса 1 в його порожнині 4 із контактом зовнішні або рівному, або більшому, або меншому товньої частини кільця (позиція 3) з верхнім торцевим щини стінки 11 корпуса 1. Внутрішня і зовнішня 9 12305 10 поверхні корпуса 1 і кільцевої вставки (позиція 3) лу, або непрозорого матеріалу, або з матеріалу чи виконані або паралельними між собою (див. Фіг.2, матеріалів з різними ступенями прозорості, або з Фіг.10-12, Фіг.16 та Фіг.27), або під кутом одна до кольорового матеріалу - прозорого або непрозороодної в ту чи іншу сторону (див., відповідно, Фіг.17 го. Конструктивно і технологічно корпус 18 пляшки та Фіг.18), або зі зміною форми зовнішньої поверх17 виконано або циліндричної форми [4], або будьні по відношенню до пласкої формі внутрішньої якої іншої форми як в плані, так і в перетинах узповерхні (див. Фіг.19 та Фіг.20-21). Зовнішня поведовж своєї поздовжньої осі 21. Конструктивно на рхня корпуса 1 та кільцевої вставки (позиція 3) зовнішній і/чи на внутрішній поверхні корпуса 18 може бути як блискучою, так і матовою, чи в будьпляшки 17 виконані як декоративні елементи 29 якій іншій комбінації виконання між собою та свої(див. Фіг.22 та Фіг.24), так і мітки 30 (див. Фіг.22 та ми ланками поверхні. Фіг.24), які забезпечують зорове сприйняття маси Елемент для затискного з'єднання соски з горрідкого харчового продукту 16, що знаходиться лечком пляшки, призначеної для годівлі немовляусередині (позиція 24) корпуса 18 пляшки 17. Дети, використовується разом з пляшкою, яка міскоративні елементи 29 виконані або виступаючими тить безпосередньо корпус 18 пляшки 17 над поверхнею корпуса 18 пляшки 17, або заглибвиконаний, як варіант конструктивного виготовленими у внутрішню порожнину корпуса 18 зазналення, циліндричного типу (див. Фіг.22). На корпусі ченої пляшки 17. Зазначені декоративні елементи 18 пляшки 17 виконане горлечко 19 (див. Фіг.22 та 29 розташовані або уздовж корпусу 18, або попеФіг.23). Конструктивно горлечко 19 корпуса 18 рек нього, як по осі симетрії, так і під кутом до ньопляшки 17 виконане таким, що співпадає своєю го в його площині. Конструктивно і технологічно поздовжньою віссю 20 з поздовжньою віссю 21 товщина стінок 28 корпуса 18 пляшки 17 виконана зазначеного корпуса 18 пляшки 17 (див. Фіг.22 та або однаковою, або різною по його довжині у різФіг.23). На зовнішній поверхні горлечка 19 виконаних комбінаціях. Внутрішня 31 і/чи зовнішня повена різьба 22 (див. Фіг.22-23), що за своїми парамерхня 32 корпуса 18 пляшки 17 виконана або блистрами аналогічна різьбі 12 (див. Фіг.2, Фіг.10-12, кучою, або матовою, або в будь-якій іншій Фіг.16-21 та Фіг.27), яка виконана на внутрішній комбінації виконання відносно кожної з ланок заповерхні стінок 11 корпуса 1 елемента для затискзначеного корпуса 18. Кожен з конструктивних ного з'єднання соски з горлечком пляшки, признаелементів пляшки 17 (а саме, позиції 18, 19, 23 та ченої для годівлі немовляти (який заявляється). 25) виконаний або з прозорого матеріалу, або з Торцевий зріз 23 горлечка 19 пляшки 17 виконано непрозорого матеріалу, або в будь-якій іншій комв площині, що перпендикулярна поздовжній осі 20 бінації по відношенню один до другого. горлечка 19 (див. Фіг.22-23). Горлечко 19 конструкСоска 8, як варіант конструктивного виконантивно виконане виступаючим над поверхнею корня, містить два кільцевих бурта - позиції 9 [3] (див. пуса 18 пляшки 17 (див. Фіг.22-23), при цьому заФіг.5-6, Фіг.27-28 та Фіг.30-31), які розміщені паразначене горлечко 19 виконане циліндричної лельно один до другого в своїх площинах, відповіформи (див. Фіг.22-23 та Фіг.24-26). Стінка горлечдно, нижній бурт 9 - в площині F1, а верхній бурт 9 ка 19 в його нижній частині є перехідною в поверх- в площині F2 (див. Фіг.6) на відстані f не більше ню корпусу 18 пляшки 17 (див. Фіг.22-23). Горлечко товщини g полиці 6 кільцевої вставки 3 (див. Фіг.319 корпуса 18 пляшки 17 за зовнішнім діаметром d 4 та Фіг.7) по її торцевій стінці 10 (див. Фіг.7). та висотою h бічних стінок (див. Фіг.23) відповідає Елемент для затискного з'єднання соски з горвнутрішнім габаритам (відповідно, d1 та h1, див. лечком пляшки, призначеної для годівлі немовляФіг.2) корпуса 1 елемента для затискного з'єднанти (який заявляється, див. Фіг.1-2), разом з пляшня соски з горлечком пляшки, призначеної для кою 17 (див. Фіг.22) та з соскою 8 (див. Фіг.5) у годівлі немовляти (див. Фіг.2). зібраному вигляді (див. Фіг.24-26) експлуатується Корпус 18 пляшки 17 виконано або з пластма(використовується для годування малюка) наступси, або з будь-якого іншого матеріалу, або з комбіним чином. нації цих матеріалів, які по медичних нормах заПопередньо виготовляють на підприємствах безпечують тривале збереження рідкого харчового промисловості елемент для затискного з'єднання продукту 16, поміщеного у внутрішню порожнину соски з горлечком пляшки, призначеної для годівлі 24 корпуса 18 пляшки 17. Одна з торцевих частин, немовляти (див. Фіг.1-2), пляшку 17 (див. Фіг.22) та а саме, закрита частина 25 корпуса 18 пляшки 17 соску 8 (див. Фіг.5). На інших підприємствах провиконана формою, що забезпечує стійке положенмисловості виготовляють різні види рідких харчоня корпуса 18 пляшки 17 у вертикальному полових продуктів 16, призначених для годування диженні (див. Фіг.22). На зовнішній поверхні корпуса тини 33 (малюка/немовля). 1 нанесені або написи 26 (див. Фіг.24) чи малюнки Корпус 1 (елементу для затискного з'єднання 27 (див. Фіг.25), або комбінація графічних елеменсоски з горлечком пляшки, призначеної для годівлі тів, що відрізняються за формою і кольором (див. немовляти, який заявляється), виготовляють у Фіг.26), наприклад, фото дитини і напис "Валюша". вигляді круглого циліндра, що має поздовжню вісь Технологічно товщина стінок горлечка 19 корпуса 2 (див. Фіг.1-2, Фіг.8-10, Фіг.13-14, Фіг.18-21 та 18 пляшки 17 виконана або рівною, або більшою, Фіг.27-28). Вставку 3 виготовляють у вигляді кільабо меншою товщини стінок 28 корпуса 18 пляшки цевої пластини (див. Фіг.3-4 та Фіг.7). 17. Перехід стінок горлечка 19 в торцеву частину Після цього з'єднують зазначені конструктивні корпуса 18 пляшки 17 конструктивно виконано або елементи в єдине ціле. під чітко визначеним кутом, або закругленим за Для цього вставку 3 закріплюють на одній з радіусом (див. Фіг.22-23). Технологічно корпус 18 торцевих частин корпуса 1 в його порожнині 4 із пляшки 17 виготовлений або з прозорого матеріаконтактом зовнішньої частини кільця (позиція 3) з 11 12305 12 верхнім торцевим зрізом 5 згаданого корпуса 1 рішню і зовнішню поверхні корпуса 1 і кільцевої (див. Фіг.2 та Фіг.10), при цьому полиці 6 кільцевої вставки (позиція 3) виконують або паралельними пластини (позиція 3) повинні бути орієнтованими між собою (див. Фіг.2, Фіг.10 та Фіг.16), або під куубік поздовжньої осі 2 циліндричного корпуса 1 том одна до одної в ту чи іншу сторону (див., від(див. Фіг.2, Фіг.10, Фіг.11-12 та Фіг.16-21). Діаметр повідно, Фіг.17-18 та Фіг.21), або зі зміною форми D отвору 7 кільцевої вставки (позиція 3) виконують зовнішньої поверхні по відношенню до пласкої не менше діаметра D1 соски 8 (див., відповідно, формі внутрішньої поверхні (див. Фіг.19 та Фіг.20Фіг.2, Фіг.4, Фіг.7 та Фіг.5-6) [3] у місці з’єднання її 21). Зовнішню поверхню корпуса 1 та кільцевої кільцевих буртів 9. Торцеві стінки 10 отвору 7 вивставки (позиція 3) виконують або блискучою, або конують так, щоб вони були орієнтовані перпендиматовою, або в будь-якій іншій комбінації виконанкулярно серединної площини Q вставки 3 (див. ня між собою та своїми ланками поверхні. Фіг.2, Фіг.7 та Фіг.18). Товщину g кільцевої вставки Конструктивно і технологічно корпус 18 пляш(позиція 3) (див. Фіг.2-4 та Фіг.7), в місці утворення ки 17 виконують або циліндричного типу (див. наскрізного отвору 7 виконують не менше відстані Фіг.22-26), або будь-якої іншої форми як в плані, f між паралельними кільцевими буртами 9 соски 8, так і в перетинах уздовж своєї поздовжньої осі 21. що використовується [3] (див. Фіг.6). На внутрішній При цьому корпус 18 пляшки 17 виготовляють із поверхні стінок 11 корпуса 1 виконують різьбу 12 однією закритою (позиція 25) та другою відкритою (див. Фіг.1-2, Фіг.10-12 та Фіг.16-21). Зовнішню поторцевою частиною, над якою розміщується горверхню стінок 11 корпуса 1 виконують або гладлечко 19 з різьбою 22 (див. Фіг.22-23), що виконакою, або наносять на зовнішню поверхню стінок 11 на на зовнішній поверхні його стінки (конструктивкорпуса 1 насічку 13 чи оребрення 14 будь-якого но стінки горлечка 19 приєднуються до отвору на типу (див., відповідно, Фіг.1, Фіг.8-9 та Фіг.13-14). корпусі 18 пляшки 17 по закраїні зазначеного Площину Q1 нижньої торцевої частини 15 корпуса отвору), при цьому стінка горлечка 19 в його ниж1 виконують перпендикулярною поздовжній осі 2 ній частині є перехідною в поверхню корпусу 18 в зазначеного корпуса 1 (див. Фіг.2, Фіг.10, Фіг.18 та районі отвору (див. Фіг.23). Горлечко 19 конструкФіг.21). Оребрення 14 виконують або виступаючим тивно виконують виступаючим над поверхнею над зовнішньою поверхнею стінок 11 корпуса 1 верхньої торцевої частини корпуса 18 (див. Фіг.22(див. Фіг.2, Фіг.8-9, Фіг.11, Фіг.13-14, Фіг.16, Фіг.18 26 та Фіг.28-31), при цьому зазначене горлечко 19 та Фіг.27), або заглибленим у тіло стінки 11 (див. виконують циліндричної форми (див. Фіг.22-23 та Фіг.12 та Фіг.17). Оребрення 14 також виконують Фіг.28-31). Конструктивно горлечко 19 пляшки 17 або уздовж стінок 11 корпуса 1 (див. Фіг.2, Фіг.8, розміщують на торцевій частині корпуса 18 так, Фіг.11 та Фіг.16), або поперек по окружності (див. щоб його поздовжня вісь 20 співпадала з поздовжФіг.9 та Фіг.13), або під кутом до площини стінки ньою віссю 21 корпуса 18 пляшки 17 (див. Фіг.22корпуса 1 (див. Фіг.14). Корпус 1 і вставку 3 виго23). Технологічно товщину стінок горлечка 19 витовляють з пластмаси або з будь-якого іншого сиконують або рівною, або більшою, або меншою нтетичного матеріалу, що по медичних нормах товщини стінок корпуса 18. Перехід стінок горлечзабезпечує тривалий контакт з рідким харчовим ка 19 в торцеву частину (в якій виконано отвір) продуктом 16 (який буде розміщений в пляшці 17, корпуса 18 виконують або під чітко визначеним до якої пристосовується елемент для затискного кутом, або закругленим за радіусом (див. Фіг.22з'єднання соски з горлечком пляшки, призначеної 26). Торцевий зріз 23 горлечка 19 пляшки 17 викодля годівлі немовляти - див. Фіг.22 та Фіг.24-26 [4] нують так, що площина зазначеного торцевого без зміни якостей зазначеного рідкого харчового зрізу 23 горлечка 19 пляшки 17 є перпендикулярпродукту 16). Корпус 1 і вставку 3 виконують або з ною поздовжній осі 21 корпуса 18 пляшки 17 (див. прозорого матеріалу, або непрозорого матеріалу, Фіг.22-23). Одну з торцевих частин, а саме, закриабо з матеріалу з тим чи іншим ступенем прозороту частину корпуса 18 пляшки 17 виконують форсті. Корпус 1 і вставку 3 також виконують або з мою, що забезпечує стійке положення корпуса 18 одноколірного матеріалу, або з матеріалу з комбі(і пляшки 17 з соскою 8 і корпусом 1 в цілому) у нацією фарб різної гами. Вставку 3 розміщують в вертикальному положенні на основі (див. Фіг.22 та порожнині 4 корпуса 1 своєю площиною Q під куФіг.24-26). Конструктивно і технологічно товщину стінок 28 корпуса 18 пляшки 17 виконують як однатом до поздовжньої осі 2 корпуса 1 (див. Фіг.2, ковою, так і різною по його довжині у різних комбіФіг.10 та Фіг.18), при цьому кут нахилу площини націях. Внутрішню (позиція 31) і/або зовнішню поQ вставки 3 відносно поздовжньої осі 2 корпуса 1 верхню 32 корпуса 18 пляшки 17 виконують або повинен переважно складати від 30 до 60 градусів блискучою, або матовою, або в будь-якій іншій (для зручності годування дитини, що лежить у ліжкомбінації виконання відносно кожної з ланок заку чи на руках). Верхню торцеву частину 5 корпуса значеного корпуса 18. 1 виконують зрізаною відповідно до площини Q Соску 8 [3] виготовляють, як варіант конструкрозміщення вставки 3 в порожнині 4 корпуса 1. тивного рішення, такою, що містить два кільцевих Висоту Hj стінок 11 корпуса 1 виконують такою, що бурта - позиції 9 (див. Фіг.5-6 та Фіг.27-28), які роззбільшується по лінійному закону від мінімальної міщені паралельно один до другого в своїх пловеличини (Нмін) до максимальної (Нмакс) в залежнощинах, відповідно, нижній бурт 9 - в площині F1, а сті від кута установки кільцевої пластини (позиверхній бурт 9 - в площині F2 (див. Фіг.6) на відстація 3) відносно поздовжньої осі 2 корпуса 1 (див. ні не більше товщини g полиці 6 кільцевої вставки Фіг.2, Фіг.8, Фіг.10 та Фіг.19). Внутрішню і зовнішню 3 по її торцевій стінки 10 (див. Фіг.3-4 та Фіг.7). поверхні кільцевої вставки (позиція 3) розміщують між собою на відстані або рівному, або більшому, або меншому товщини стінки 11 корпуса 1. Внут 13 12305 14 З виготовлених конструктивних елементів (поДля цього, по-перше, через горлечко 19 у внузиції 1, 3, 18, 19 та 8) збирають пляшку з соскою, трішню порожнину 24 корпуса 18 пляшки 17 залинаприклад, пляшку з соскою "Валюша". вають рідкий харчовий продукт 16 (див. Фіг.29). При цьому, на першому етапі зборки вставляПо-друге, після заповнення рідиною (позиція 16) ють в отвір 7, що створений торцевими стінками внутрішньої порожнини (позиція 24) корпусу 18 10 кільцевої вставки 3, соску 8, при цьому соску 8 пляшки 17 її закривають елементом для затискнозакріплюють до полиці 6 кільцевої вставки 3 так, го з'єднання соски з горлечком пляшки, призначещоб внутрішні поверхні верхнього 9 і нижнього 9 ної для годівлі немовляти, шляхом нагвинчування кільцевих буртів були щільно притиснуті, відповідзазначеного елемента по різьбі 22 (що виконана но, верхньої і нижньої поверхонь полиці 6 кільцена бічній поверхні горлечка 19) (див. Фіг.30) до вої вставки 3, а ланка корпуса соски 8, що знахощільного притискання частки бурта 9 соски 8 до диться між її кільцевих буртів 9, щільно прилягла торцевого зрізу 23 горлечка 19 пляшки 17 (див. до торцевої стінки 10 зазначеної кільцевої вставки Фіг.31). 3 (див. Фіг.27). Далі пляшку 17 (наприклад, пляшку з соскою В зібраному стані, коли соска 8 буде щільно "Валюша", див. Фіг.24-26) підносять до рота 35 закріплена до полиці 6 кільцевої вставки 3 елемемалюка (дитини) 33 і здійснюють годування малюнта для затискного з'єднання соски з горлечком ка (позиція 33) дитячим харчовим продуктом 16, пляшки, призначеної для годівлі немовляти (для наприклад, молоком, кашею або харчувальною герметизації переходу з внутрішньої порожнини 24 сумішшю через отвір 36 соски 8 (див. Фіг.32). корпуса 17 пляшки 17 до отвору 36, що виконаний При застосуванні для годування малюка (дина кінці соски 8), вісь 34 соски 8 буде співпадати з тини) 33 пляшки з соскою "Валюша" (на якій встапоздовжньою віссю кільцевої вставки 3 зазначеноновлено елемент для затискного з'єднання соски з го елемента для затискного з'єднання соски з горгорлечком пляшки, призначеної для годівлі немовлечком пляшки, призначеної для годівлі немовляляти, який заявляється) навіть при невеликих нати (див. Фіг.27), таким чином, вісь 34 соски 8 буде хилах пляшки 17 у сосці 8 забезпечується подача розташована перпендикулярно серединній пложивильної суміші 16 (або будь-якого іншого виду харчового продукту) через отвір 36 соски 8 у рот щині Q вставки 3 та під кутом до поздовжньої осі 35 дитини 33, що унеможливлює дитині 33 ковтан2 корпуса 1 (див. Фіг.27). ня повітря (див. Фіг.33) (по відношенню до годуДалі (на другому етапі зборки пляшки, напривання пляшкою з соскою, конструкція якої предклад, пляшки з соскою "Валюша", в якій застосовуставлена в [4] та [5] (див. Фіг.34). При застосуванні ється елемент для затискного з'єднання соски з для годування малюка (дитини) 33 пляшки з сосгорлечком пляшки, призначеної для годівлі немовкою "Валюша" (в конструкції якої застосовується ляти, що заявляється) зазначений елемент для елемент для затискного з'єднання соски з горлечзатискного з'єднання соски з горлечком пляшки (а ком пляшки, призначеної для годівлі немовляти, саме, корпус 1 із закріпленою соскою 8 нагвинчуякий заявляється) не потребується піднімати висоється на горлечко 19 пляшки 17 по різьбі 22, що ко пляшку 17 для забезпечення нормального тиску виконана на зазначеному горлечку 19, до щільного живильної суміші 16 у сосці 8, що унеможливлює притискання частини нижньої поверхні нижнього дитину 33 захлинутися сумішшю, а також унеможбурта 9 соски 8 до торцевого зрізу 23 горлечка 19 ливлює натискання кінця соски 8 на язик дитини і пляшки 17 (див. Фіг.31). У такому стані пляшка з подальше зригування суміші). соскою "Валюша", в якій застосовується елемент Конструктивний нахил поздовжньої осі 34 сосдля затискного з'єднання соски з горлечком пляшки 8 в кращих кутах 30-60° відносно поздовжньої ки, призначеної для годівлі немовляти, що заявляосі 21 корпуса 18 пляшки 17 (кути, під якими дитиється, є готовою для застосування, а саме, до нана 33 лежить у ліжку або на руці) забезпечує при повнення внутрішньої порожнини 24 корпуса 18 годуванні дитини 33 постійну присутність живильпляшки 17 рідким харчовим продуктом 16. ної суміші 16 у сосці 8 і, відтак, оберігає дитину 33 Для наповнення пляшки рідким харчовим провід ковтання повітря. дуктом 16, наприклад, пляшки з соскою "Валюша", При годуванні дитини 33, коли вона лежить у в якій застосовується елемент для затискного ліжку або сидить за столиком, зазвичай рука, що з'єднання соски з горлечком пляшки, призначеної утримує пляшку з соскою, знаходиться збоку. При для годівлі немовляти, що заявляється, виконують цьому, використовуючи пляшку з соскою, на якій наступні технологічні операції. встановлений елемент для затискного з'єднання Попередньо згвинчують із горлечка 19 пляшки соски з горлечком пляшки, призначеної для годівлі 17 елемент для затискного з'єднання соски з горнемовляти, той хто годує, змушує дитину поверталечком пляшки, призначеної для годівлі немовляти голову так, щоб соска 8 попала у рот 35 дитини ти, із закріпленою на ньому гумовою соскою 8 33 прямо. Конструктивний же нахил поздовжньої (див. Фіг.28). осі соски 8 (наприклад, пляшки з соскою "ВалюДалі заповнюють внутрішню порожнину 24 коша", в конструкції якої застосовується елемент для рпуса 18 пляшки 17 (наприклад, пляшки з соскою затискного з'єднання соски з горлечком пляшки, "Валюша"), будь-яким видом дитячого харчового призначеної для годівлі немовляти, що заявляєтьпродукту 16, наприклад, молоком, кашею або харся) в кутах 30-60° відносно поздовжньої осі корпучувальною сумішшю (див. Фіг.29), при цьому запоса 18 пляшки 17 забезпечує годування дитини 33 внення внутрішньої порожнини (позиція 24) корпубез відповідного повертання голови дитини 33, при су 18 пляшки 17 здійснюють через горлечко 19 та цьому шляхом обертання пляшки 17 навколо неотвір в корпусі 18 пляшки 17 (див. Фіг.29). змінної її поздовжньої осі 21 (по своєрідній траєк 15 12305 16 торії конусоподібного віяла) забезпечується попапляшки, призначеної для годівлі немовляти, який дання соски 8 прямо в рот 35 дитини 33 (див. заявляється (що є конструктивним елементом Фіг.32) (у протилежному випадку соска 8 знахопляшки з соскою "Валюша"), у порівнянні з протодиться в роті 35 дитини 33 не прямо, що не забезтипом, досягається шляхом зміни конструкції корпечує комфортне висмоктування дитиною 33 жипуса і забезпечення при цьому нахилу осі соски вильної суміші 16 з внутрішньої порожнини 24 відносно поздовжньої осі корпуса пляшки, що, у корпуса 18 пляшки 17). свою чергу, забезпечить комфортність годування дитини при будь-якому її положенні в ліжку або на При однакових кутах 0 нахилу поздовжньої руках. Підвищення ефективності застосування осі 34 соски 8 відносно осі 21 пляшки 17 (див. елемента для затискного з'єднання соски з горлеФіг.35), по відношенню до роту 35 дитини 33, та чком пляшки, призначеної для годівлі немовляти, пляшки, в якій вісь 34 соски 8 співпадає з віссю 20 який заявляється (що є конструктивним елеменгорлечка 19 та корпуса 18 пляшки 17 (див. Фіг.36), том пляшки з соскою "Валюша"), у порівнянні з тиск Р живильної суміші 16 буде менше, що вихопрототипом, полягає і в тому, що шляхом зміни дить з формули кута нахилу соски відносно поздовжньої осі пляшР = gH або Р = gh ки, забезпечуються можливості повертання пляшде: Р - тиск живильної суміші на виході з соски ки без зміни кута нахилу соски відносно рота дити- щільність живильної суміші ни. g - прискорення вільного падіння Джерела інформації Н, h - висота верхнього шару живильної суміші 1. Эмил Кэпрару, Герта Кэпрару «Мать и дипо відношенню до кінця соски у місці отвору (H>h). тя», Медицинское издательство, Бухарест, 1989, Різниця в нахилі поздовжньої осі 34 соски 8 та стор.150-152, мал.67 та 68 - аналог. поздовжньої осі 21 корпуса 18 пляшки 17, що реа2. Патент України на промисловий зразок лізована в конструкції пляшки з соскою "Валюша" №5079 від 15.08.2001 "Пляшка з соскою". Офіцій(де застосовується елемент для затискного з'єдний бюлетень "Промислова власність", Промислонання соски з горлечком пляшки, призначеної для ві зразки. Знаки для товарів і послуг. Кваліфіковані годівлі немовляти, який заявляється), дає можлизазначення походження товарів. Видавництво Мівість шляхом обертання пляшки навколо зазначеністерства освіти і науки України та Державного ної поздовжньої осі 32 соски 6 (а не корпуса 1 департаменту інтелектуальної власності. Київ, №7, пляшки) регулювати висоту Н (див. Фіг.35 та частина 2, 2001, стор.4.6. - прототип. Фіг.36) суміші в пляшці по відношенню до кінця 3. Лантушенко А.С., Можаровская А.С. «Наш соски 6 (отвору 31), а саме, до рота 29 дитини 30, ребенок». Издательство ООО "Мединформ", РФ, чим забезпечити контрольоване вживання живиМ., 2003, Раздел 2. "Кормление ребенка", стор.77льної суміші 26 (або будь-якого іншого харчового 78, мал.45. продукту, наприклад, каші, молока, води). 4. Эмил Кэпрару, Герта Кэпрару «Мать и диТаким чином можна при незначних нахилах тя». Медицинское издательство, Бухарест, 1989, пляшки забезпечити постійну присутність живильстор.152, мал.68 та 69. ної суміші 26 у внутрішній порожнині 28 соски 6 5. Патент України на промисловий зразок (див. Фіг.33 та Фіг.35) і, відтак, уберегти дитину 30 №5079 від 15.08.2001 "Пляшка з соскою". Офіційвід ковтання повітря (що є вагомим недоліком ний бюлетень "Промислова власність", Промислопляшки з соскою, у якій осі елемента для затискнові зразки. Знаки для товарів і послуг. Кваліфіковані го з'єднання соски з горлечком пляшки, призначезазначення походження товарів. Видавництво Міної для годівлі немовляти, та соски співпадають з ністерства освіти і науки України та Державного поздовжньою віссю пляшки - див. схеми, показані департаменту інтелектуальної власності. Київ, №7, на Фіг.34 та Фіг.36). частина 2, 2001, стор. 4.6. Підвищення ефективності застосування елемента для затискного з'єднання соски з горлечком 17 12305 18 19 12305 20 21 12305 22 23 12305 24 25 12305 26 27 12305 28 29 Комп’ютерна верстка Л.Литвиненко 12305 Підписне 30 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
