Гідравлічний пристрій до затискного патрона

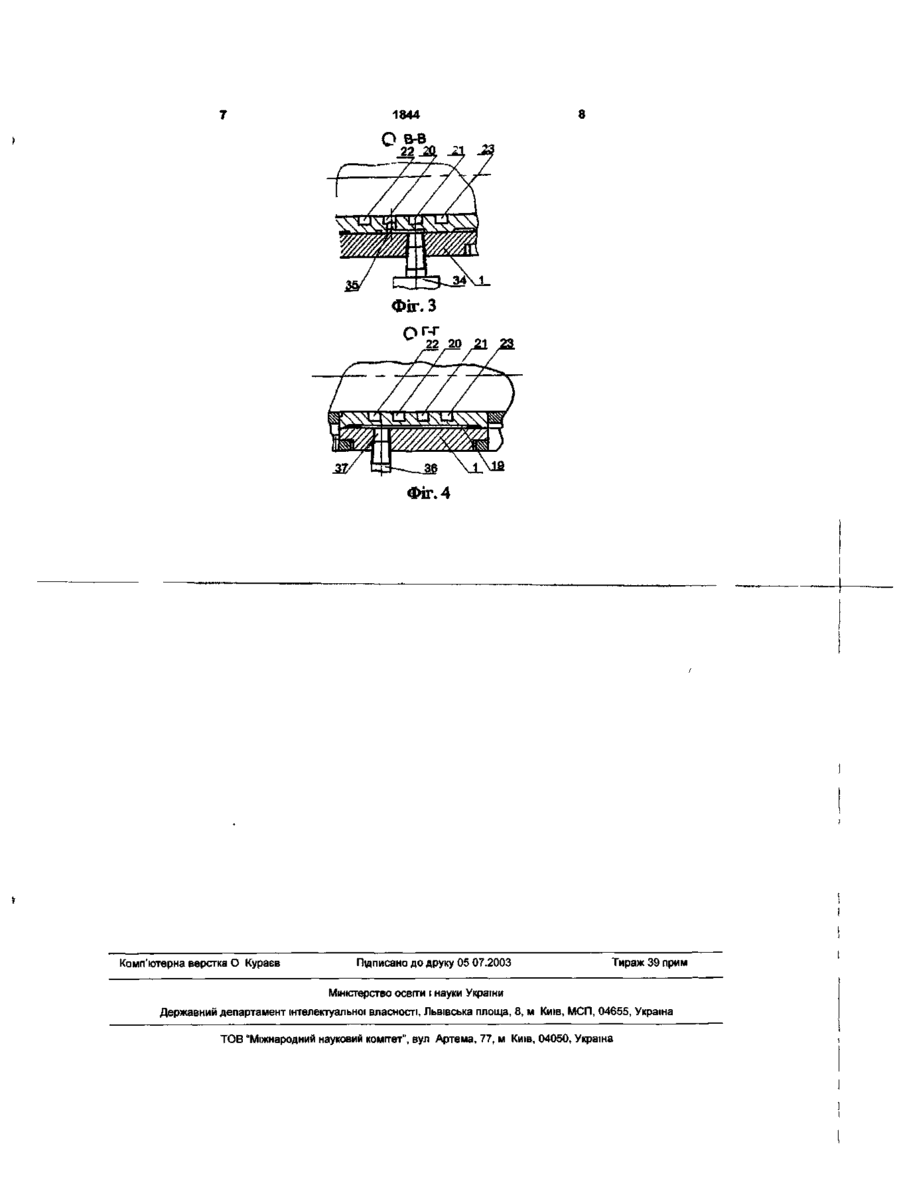

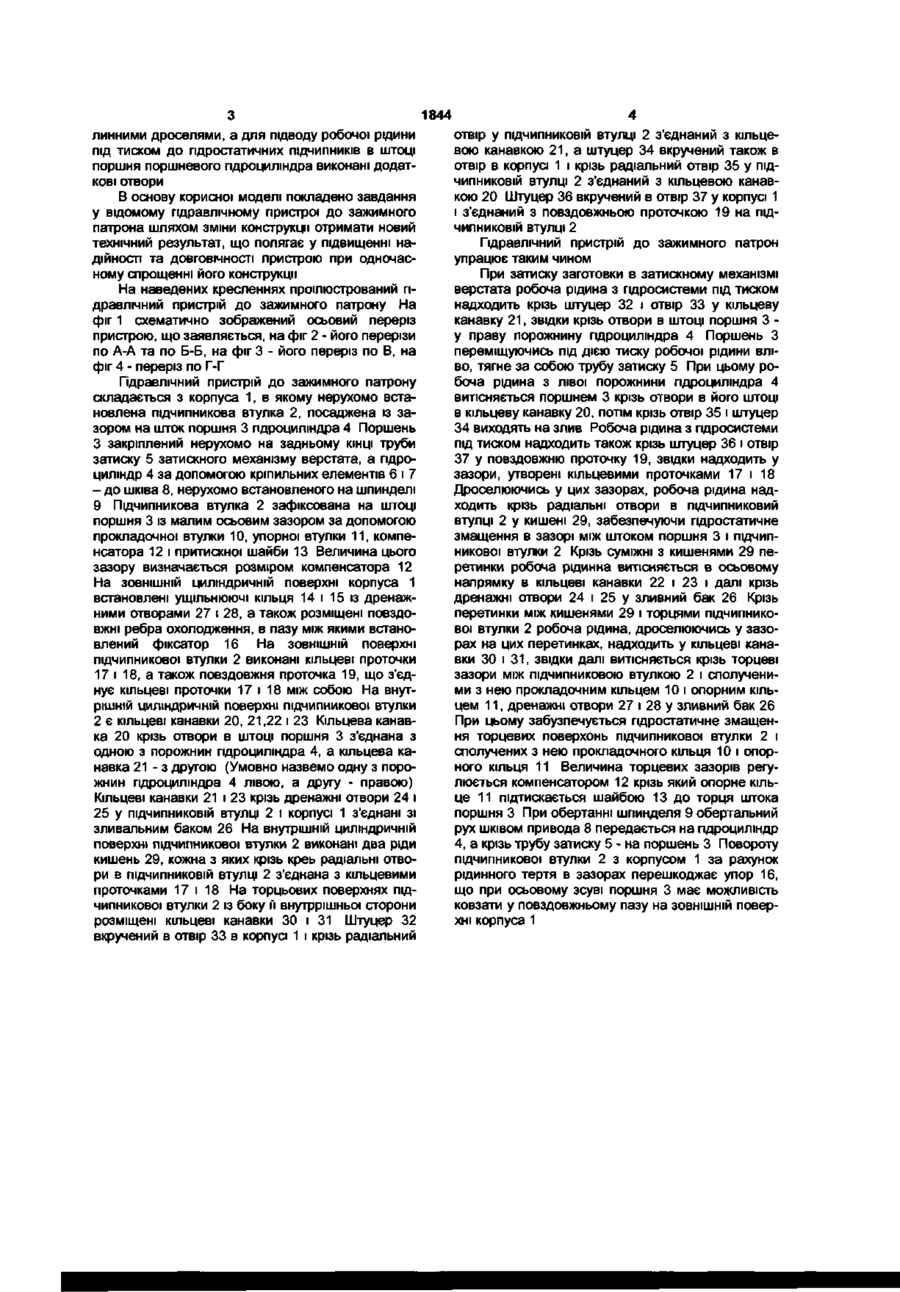

Гідравлічний пристрій до затискного патрона, що містить корпус, в якому змонтований поршневий циліндр, що обертається, при цьому шийка гідроциліндра встановлена на підшипниках в нерухомій ОЛИВОПІДВІДНІЙ втулці, що виконана як одне ціле з підшипником ковзання ступінчатої шийки гідроциліндра, який відрізняється тим, що в корпусі розміщена додаткова втулка з двома радіальними і двома упорними гідростатичними підшипниками та щілинними дроселями, а для підводу робочої рідини під тиском до гідростатичних ПІДШИПНИКІВ В ШТОЦІ поршня поршневого гідроциліндра виконані додаткові отвори Корисна модель належить до верстатобудування і може бути використана в гідравлічних механізмах затиску патронів токарних автоматів й напівавтоматів Відомий пристрій для подачі робочого тиску на орган машини, що обертається, який містить нерухому муфту живлення, що виконана у вигляді втулки з ущільненням та зв'язану з приймальною трубою машини, що обертається Пристрій споряджений розташованими між муфтою живлення та приймальною обертовою трубою ущільнюючими копмлектами з приводами їх обертання, причому комплект, пов'язаний з прийомою трубою і проміжні комплекти виконані у вигляді корпусів з центральним отвором, в кожному з яких з однієї сторони, спрямованої у бік органу машини, виконані ЗОВНІШНІЙ циліндричний виступ і торцьова розточка, а з іншої кільцева торцьова виточка, при цьому комплект, що зв'язаний з муфтою живлення, виконаний у вигляді корпуса з центральним загрушеним отвором, на якому з одного боку, спрямованого у бік органу машини, виконаний ЗОВНІШНІЙ циліндричний виступ і торцьова розточка, а з іншого - хвостовик, що призначений для розташування муфти живлення [Див А С СРСР №1348077, МКВ В23В 31/30 опубл ЗО 10 1987] Недоліком такого пристрою є те, що у якості радіальних ПІДЧІШНИКІВ живильної муфти використовують манжетні ущільнення, що зношуються Відомий також гідравлічний пристрій для зажимного патрону, що виконаний у вигляді поршневого гідроциліндру, шийка якого встановлена у нерухомій ОЛИВОПІДВІДНІЙ втулці, при цьому шийка гідроциліндра виконана ступінчатою [Див А С СРСР №526456, МКВ В23В 31/30 опубл ЗО 08 1976] Недоліком пристрою є високі вимоги до точності СПІВОСНОСТІ ПІДЧИПНИКІВ та ОЛИВОПІДВІДНОІ втулки з шийкою гідроциліндра, низька ремонтоспридатНІСТЬ Найбільш близькою за технічною суттю до гідравлічного пристрою до зажимного патрону є гідравлічний пристрій до зажимного патрону що виконаний у вигляд» порневого гідроциліндра, шийка якого встановлена на підчипниках ОЛИВОПІДВІДНОІ втулки, виконаній як єдине ціле з підчипником ковзання ступінчатої шийки гідроциліндра, при цьому довжина ОЛИВОПІДВІДНОІ втулки дорівнює ПОДВІЙНІЙ ширині пщчипника [Див А С СРСР №629010, МКВ В23В 31/30 опубл 25 10 1978] Суттєвим недоліком такого пристрою є швидке спрацювання його вузла, а саме пщчипника ковзання, через що збільшується втрата робочої рідини та знижується тиск в поршневому гідроциліндрі У відомому гідравлічному пристрої до зажимного патрону, що містить корпус, в якому змонтований поршневий циліндр, що обертається, при цьому шийка гідроциліндра встановлена на підчипниках в нерухомій ОЛИВОПІДВОДНІЙ втулці, що виконана як одне ціле з підчипником ковзання ступінчатої шийки гідроциліндра згідно з запропонованим винаходом, в корпусі розміщена додаткова втулка з двома радіальними і двома упорними гідростатичними підчипниками та щі 00 1844 линними дроселями, а для підводу робочої рідини під тиском до гідростатичних ПІДЧИПНИКІВ в штоці поршня поршневого гідроциліндра виконані додаткові отвори В основу корисної моделі покладено завдання у відомому гідравлічному пристрої до зажимного патрона шляхом зміни конструкції отримати новий технічний результат, що полягає у підвищенні надійності та ДОВГОВІЧНОСТІ пристрою при одночасному спрощенні його конструкції На наведених кресленнях проілюстрований гідравлічний пристрій до зажимного патрону На фіг 1 схематично зображений осьовий переріз пристрою, що заявляється, на фіг 2 - його перерізи по А-А та по Б-Б, на фіг 3 - його переріз по В, на фіг 4 - переріз по Г-Г Гідравлічний пристрій до зажимного патрону складається з корпуса 1, в якому нерухомо встановлена підчипникова втулка 2, посаджена із зазором на шток поршня 3 гідроциліндра 4 Поршень З закріплений нерухомо на задньому КІНЦІ труби затиску 5 затискного механізму верстата, а гідроциліндр 4 за допомогою кріпильних елементів 6 і 7 - до шківа 8, нерухомо встановленого на шпинделі 9 Підчипникова втулка 2 зафіксована на штоці поршня 3 із малим осьовим зазором за допомогою прокладочної втулки 10, упорної втулки 11, компенсатора 12 і притискної шайби 13 Величина цього зазору визначається розміром компенсатора 12 На ЗОВНІШНІЙ циліндричній поверхні корпуса 1 встановлені ущільнюючі кільця 14 і 15 із дренажними отворами 27 і 28, а також розміщені повздовжні ребра охолодження, в пазу між якими встановлений фіксатор 16 На ЗОВНІШНІЙ поверхні підчипникової втулки 2 виконані кільцеві проточки 17 і 18, а також повздовжня проточка 19, що з'єднує кільцеві проточки 17 і 18 між собою На внутрішній циліндричній поверхні підчипникової втулки 2 є кільцеві канавки 20, 21,22 і 23 Кільцева канавка 20 крізь отвори в штоці поршня 3 з'єднана з одною з порожнин гідроциліндра 4, а кільцева канавка 2 1 - з другою (Умовно назвемо одну з порожнин гідроциліндра 4 лівою, а другу - правою) Кільцеві канавки 21 і 23 крізь дренажні отвори 24 і 25 у ПІДЧИПНИКОВІЙ втулці 2 і корпусі 1 з'єднані зі зливальним баком 26 На внутрішній циліндричній поверхні підчипникової втулки 2 виконані два рщи кишень 29, кожна з яких крізь креь радіальні отвори в ПІДЧИПНИКОВІЙ втулці 2 з'єднана з кільцевими проточками 17 і 18 На торцьових поверхнях підчипникової втулки 2 із боку її внутррішньої сторони розміщені кільцеві канавки ЗО і 31 Штуцер 32 вкручений в отвір 33 в корпусі 1 і крізь радіальний отвір у ПІДЧИПНИКОВІЙ втулці 2 з'єднаний з кільцевою канавкою 21, а штуцер 34 вкручений також в отвір в корпусі 1 і крізь радіальний отвір 35 у ПІДЧИПНИКОВІЙ втулці 2 з'єднаний з кільцевою канавкою 20 Штуцер 36 вкручений в отвір 37 у корпусі 1 і з'єднаний з повздовжньою проточкою 19 на ПІДЧИПНИКОВІЙ втулці 2 Гідравлічний пристрій до зажимного патрон упрацює таким чином При затиску заготовки в затискному механізмі верстата робоча рідина з гідросистеми під тиском надходить крізь штуцер 32 і отвір 33 у кільцеву канавку 21, звідки крізь отвори в штоці поршня 3 у праву порожнину гідроциліндра 4 Поршень З переміщуючись під дією тиску робочої рідини вліво, тягне за собою трубу затиску 5 При цьому робоча рідина з лівої порожнини гідроциліндра 4 витісняється поршнем 3 крізь отвори в його штоці в кільцеву канавку 20, потім крізь отвір 35 і штуцер 34 виходять на злив Робоча рідина з гідросистеми під тиском надходить також крізь штуцер 36 і отвір 37 у повздовжню проточку 19, звідки надходить у зазори, утворені кільцевими проточками 17 і 18 Дроселюючись у цих зазорах, робоча рідина надходить крізь радіальні отвори в підчипниковий втулці 2 у кишені 29, забезпечуючи гідростатичне змащення в зазорі між штоком поршня 3 і підчипникової втулки 2 Крізь суміжні з кишенями 29 перетинки робоча рідинна витісняється в осьовому напрямку в кільцеві канавки 22 і 23 і далі крізь дренажні отвори 24 і 25 у зливний бак 26 Крізь перетинки між кишенями 29 і торцями підчипникової втулки 2 робоча рідина, дроселюючись у зазорах на цих перетинках, надходить у кільцеві канавки ЗО і 31, звідки далі витісняється крізь торцеві зазори між підчипниковою втулкою 2 і сполученими з нею прокладочним кільцем 10 і опорним кільцем 11, дренажні отвори 27 і 28 у зливний бак 26 При цьому забузпечується гідростатичне змащення торцевих поверхонь підчипникової втулки 2 і сполучених з нею прокладочного кільця 10 і опорного кільця 11 Величина торцевих зазорів регулюється компенсатором 12 крізь який опорне кільце 11 підтискається шайбою 13 до торця штока поршня 3 При обертанні шпинделя 9 обертальний рух шківом привода 8 передається на гідроциліндр 4, а крізь трубу затиску 5 - на поршень 3 Повороту підчипникової втулки 2 з корпусом 1 за рахунок рідинного тертя в зазорах перешкоджає упор 16, що при осьовому зсуві поршня 3 має можливість ковзати у повздовжньому пазу на ЗОВНІШНІЙ поверхні корпуса 1 Z міф 3*3 1844 Фіг. З ОГ-Г 22 20 Комп'ютерна верстка О Кураєв Підписано до друку 05 07.2003 Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комггет", вул Артема, 77, м Київ, 04050, Україна
