Пристрій компенсації завад при підсиленні і відновленні цифрових сигналів
Номер патенту: 24506
Опубліковано: 10.07.2007
Автори: Макаренко Олександр Сергійович, Тертичний Григорій Миколайович, Третьяков Василь Олександрович
Формула / Реферат
Пристрій компенсації завад при підсиленні і відновленні цифрових сигналів, що містить основний і компенсаційний канали, який відрізняється тим, що в нього введені електронні ключі К1 і К2, диференціатор, інтегратор зі скиданням, інвертор, двобічний підсилювач-обмежувач, тригери, схема керування, при цьому вхід пристрою з'єднаний з входом ключа К1 і входом диференціатора, вихід ключа К1 з'єднаний з першим входом суматора, вихід диференціатора з'єднаний з входом ключа К2, вихід ключа К2 з'єднаний з входом інтегратора зі скиданням, вихід інтегратора зі скиданням з'єднаний з входом інвертора, вихід інвертора з'єднаний з другим входом суматора, вихід суматора з'єднаний з входом двобічного підсилювача-обмежувача, вихід підсилювача-обмежувача з'єднаний з входами тригерів, які працюють на загальне навантаження, виходи тригерів є виходом пристрою, керуючі входи ключів К1 і К2, які працюють синхронно, з'єднані з виходом схеми керування.
Текст

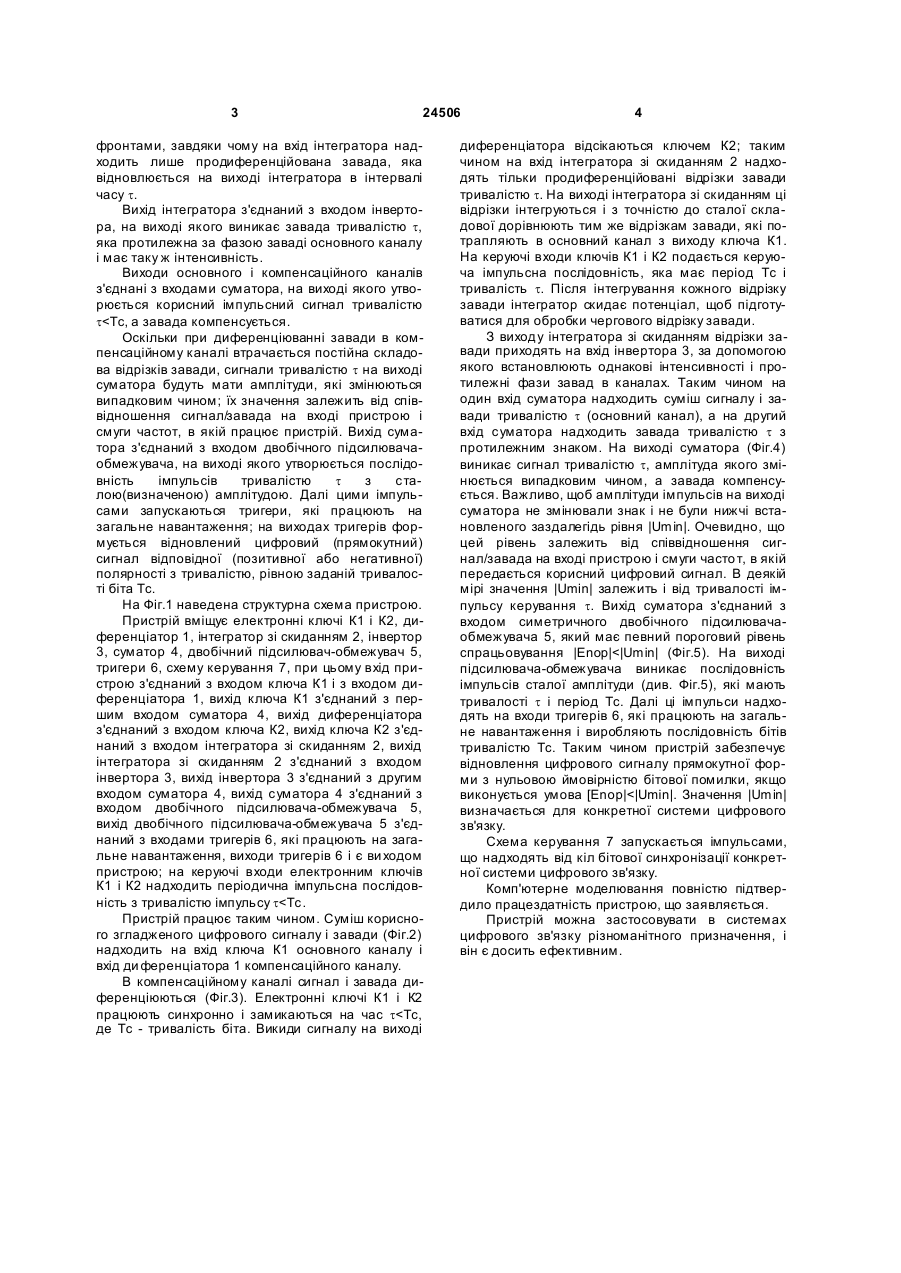

Пристрій компенсації завад при підсиленні і відновленні цифрових сигналів, що містить основний і компенсаційний канали, який відрізняється тим, що в нього введені електронні ключі К1 і К2, диференціатор, інтегратор зі скиданням, інвертор, 3 24506 фронтами, завдяки чому на вхід інтегратора надходить лише продиференційована завада, яка відновлюється на виході інтегратора в інтервалі часу t. Вихід інтегратора з'єднаний з входом інвертора, на виході якого виникає завада тривалістю t, яка протилежна за фазою заваді основного каналу і має таку ж інтенсивність. Виходи основного і компенсаційного каналів з'єднані з входами суматора, на виході якого утворюється корисний імпульсний сигнал тривалістю t
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for compensation of disturbances at amplification and recovering of digital signals
Автори англійськоюMakarenko Oleksandr Serhiovych, Makarenko Oleksandr Serhiiovych, Tretiakov Vasyl Oleksandrovych, Tertychnyi Hryhorii Mykolaiovych
Назва патенту російськоюУстройство компенсации помех при усилении и восстановлении цифровых сигналов
Автори російськоюМакаренко Александр Сергеевич, Третьяков Василий Александрович, Тертичный Григорий Николаевич
МПК / Мітки
МПК: H04B 1/10, H04J 13/00, H04L 5/00
Мітки: сигналів, підсиленні, завад, пристрій, компенсації, цифрових, відновленні
