Синтетичний аморфний боросилікат, спосіб одержання колоїдного боросилікату, боросилікатна фільтрувальна композиція і спосіб виготовлення целюлозного полотна для виробництва паперу

1. Синтетичний аморфний боросилікат, який відрізняється тим, що розмір його частинок становить від 1 до 2000 нм, його питома поверхня становить від 15 м2/г до 3000 м2/г, і тим, що він не є боросилікатним склом.

2. Синтетичний боросилікат за п. 1, який відрізняється тим, що розмір його частинок становить від 1 нм до 200 нм.

3. Синтетичний боросилікат за п. 1, який відрізняється тим, що розмір його частинок становить від 20 нм до 80 нм.

4. Синтетичний боросилікат за п. 1, який відрізняється тим, що його питома поверхня становить від 250 м2/г до 3000 м2/г.

5. Синтетичний боросилікат за п. 1, який відрізняється тим, що його питома поверхня становить від 700 м2/г до 3000 м2/г.

6. Боросилікатна фільтрувальна композиція для виробництва паперу, яка містить водний розчин синтетичного аморфного боросилікату, яка відрізняється тим, що:

a) молярне відношення бору до кремнію становить від 1:1000 до 100:1;

b) молярне відношення лужного металу до кремнію становить від 6:1000 до 1,04:1;

c) розмір частинок становить від 1 нм до 2000 нм; і

d) питома поверхня становить від 15 м2/г до 3000 м2/г, причому згаданий синтетичний аморфний боросилікат не є боросилікатним склом.

7. Композиція за п. 6, яка відрізняється тим, що:

a) молярне відношення бору до кремнію становить від 1:100 до 2:5;

b) молярне відношення лужного металу до кремнію становить від 6:1000 до 1,04:1;

c) розмір частинок становить від 1 нм до 80 нм; і

d) питома поверхня становить від 250 м2/г до 3000 м2/г.

8. Композиція за п. 6, яка відрізняється тим, що:

a) молярне відношення бору до кремнію становить від 1:100 до 2:5;

b) молярне відношення лужного металу до кремнію становить від 6:1000 до 1,04:1;

c) розмір частинок становить від 20 нм до 80 нм; і

d) питома поверхня становить від 700 м2/г до 3000 м2/г.

9. Синтетичний аморфний колоїдний боросилікат, який відрізняється тим, що:

a) молярне відношення бору до кремнію становить від 1:1000 до 100:1;

b) молярне відношення лужного металу до кремнію становить від 6:1000 до 1,04:1;

c) розмір частинок становить від 1 нм до 2000 нм; і

d) питома поверхня становить від 15 м2/г до 3000 м2/г;

і тим, що його одержано шляхом здійснення таких стадій:

(і) змішування розбавленого водного розчину кремнієвої кислоти з розбавленим водним розчином борату лужного металу;

(іі) після цього - одержання водної суспензії аморфного колоїдного боросилікату, що має рН від 6 до 14; а також тим, що він не є боросилікатним склом.

10. Колоїдний боросилікат за п. 9, який відрізняється тим, що:

a) молярне відношення бору до кремнію становить від 1:100 до 2:5;

b) молярне відношення лужного металу до кремнію становить від 6:1000 до 1,04:1;

c) розмір частинок становить від 1 нм до 200 нм; і

d) питома поверхня становить від 250 м2/г до 3000 м2/г.

11. Колоїдний боросилікат за п. 9, який відрізняється тим, що:

a) молярне відношення бору до кремнію становить від 1:100 до 2:5;

b) молярне відношення лужного металу до кремнію становить від 6:1000 до 1,04:1;

c) розмір частинок становить від 20 нм до 80 нм; і

d) питома поверхня становить від 700 м2/г до 3000 м2/г.

12. Колоїдний боросилікат за п. 9, який відрізняється тим, що при його одержанні розбавлений водний розчин кремнієвої кислоти додавали до розбавленого водного розчину борату лужного металу.

13. Колоїдний боросилікат за п. 10, який відрізняється тим, що при його одержанні розбавлений водний розчин кремнієвої кислоти додавали до розбавленого водного розчину борату лужного металу.

14. Колоїдний боросилікат за п. 11, який відрізняється тим, що при його одержанні розбавлений водний розчин кремнієвої кислоти додавали до розбавленого водного розчину борату лужного металу.

15. Синтетичний аморфний колоїдний боросилікат, який відрізняється тим, що його одержано шляхом:

a) введення розбавленого водного розчину силікату лужного металу в контакт з катіонообмінною смолою для одержання кремнієвої кислоти;

b) одержання основи шляхом змішування розбавленого водного розчину борату лужного металу з гідроксидом лужного металу для одержання водного розчину, що містить від 0,01% до 30% В2О3 і має рН від 7 до 10,5;

c) додавання розбавленої кремнієвої кислоти до згаданого водного розчину при перемішуванні; і

d) одержання водного аморфного колоїдного боросилікату;

причому згаданий аморфний колоїдний боросилікат не є боросилікатним склом.

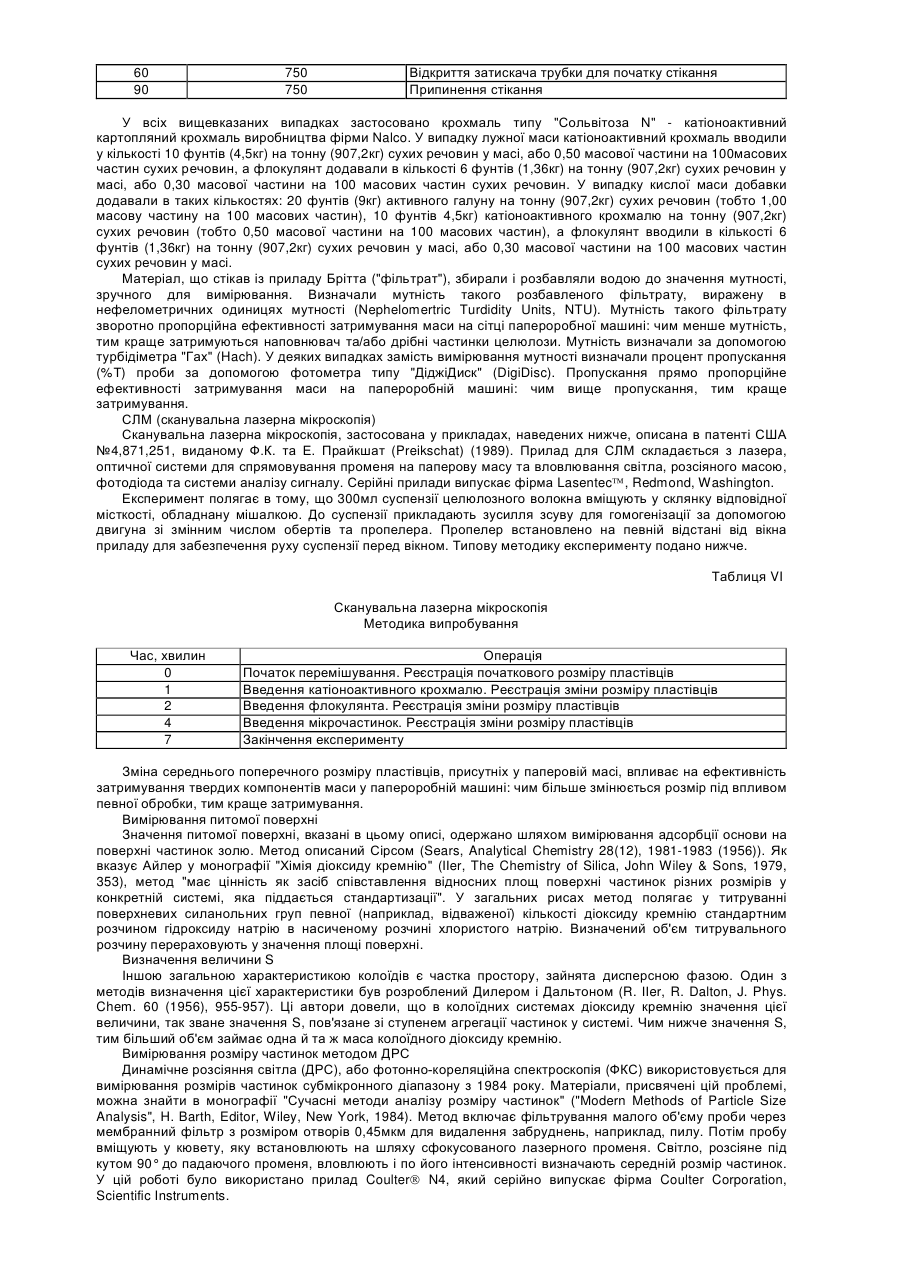

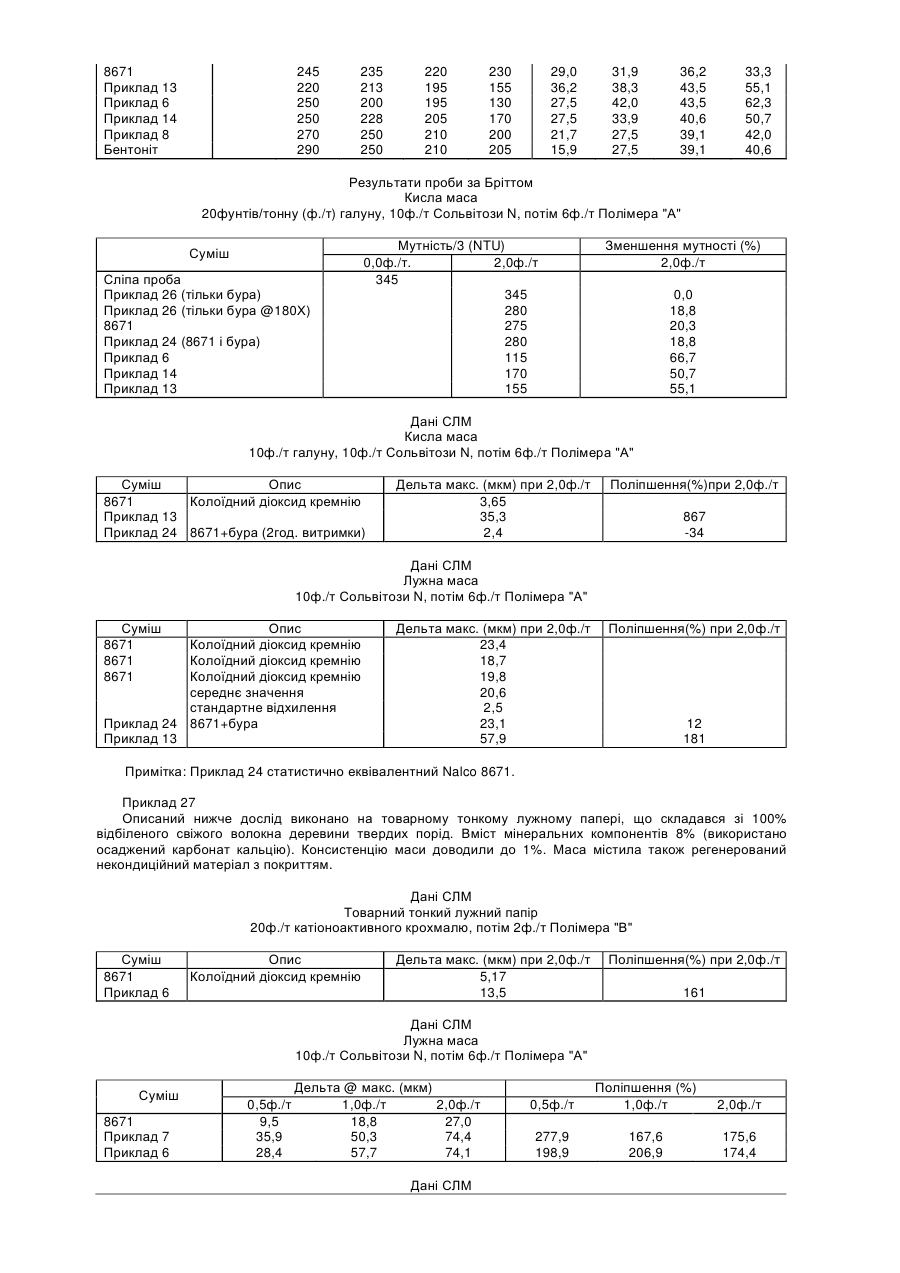

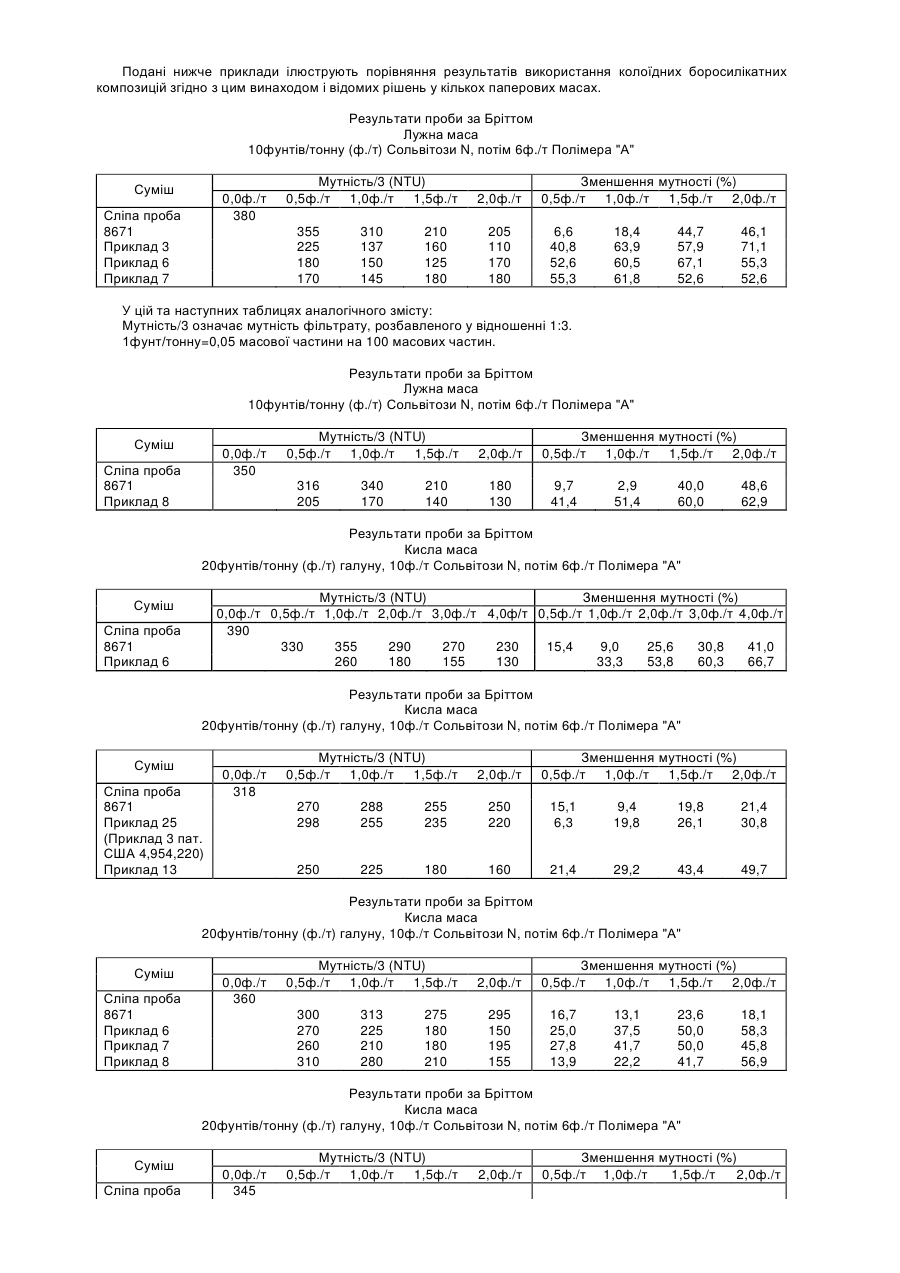

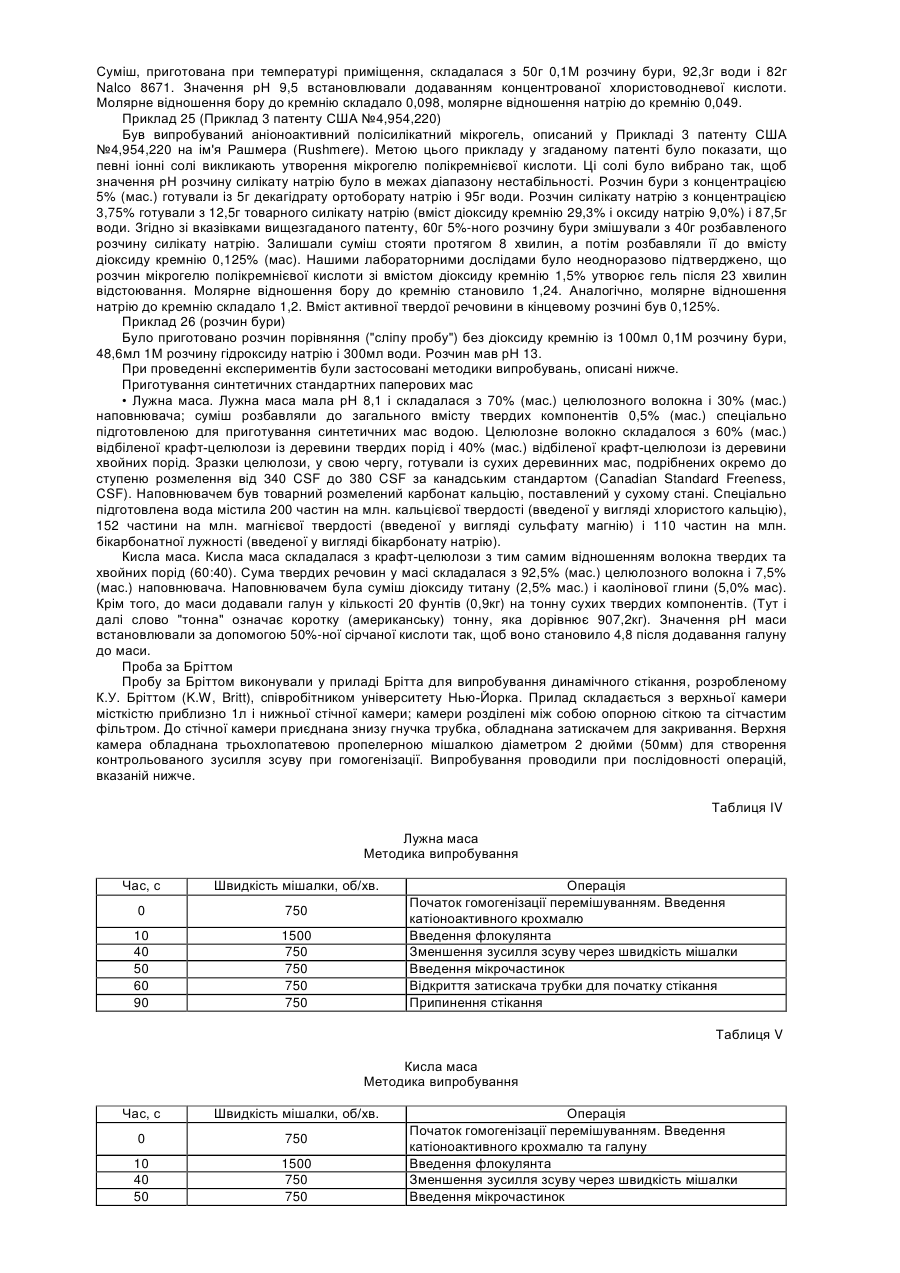

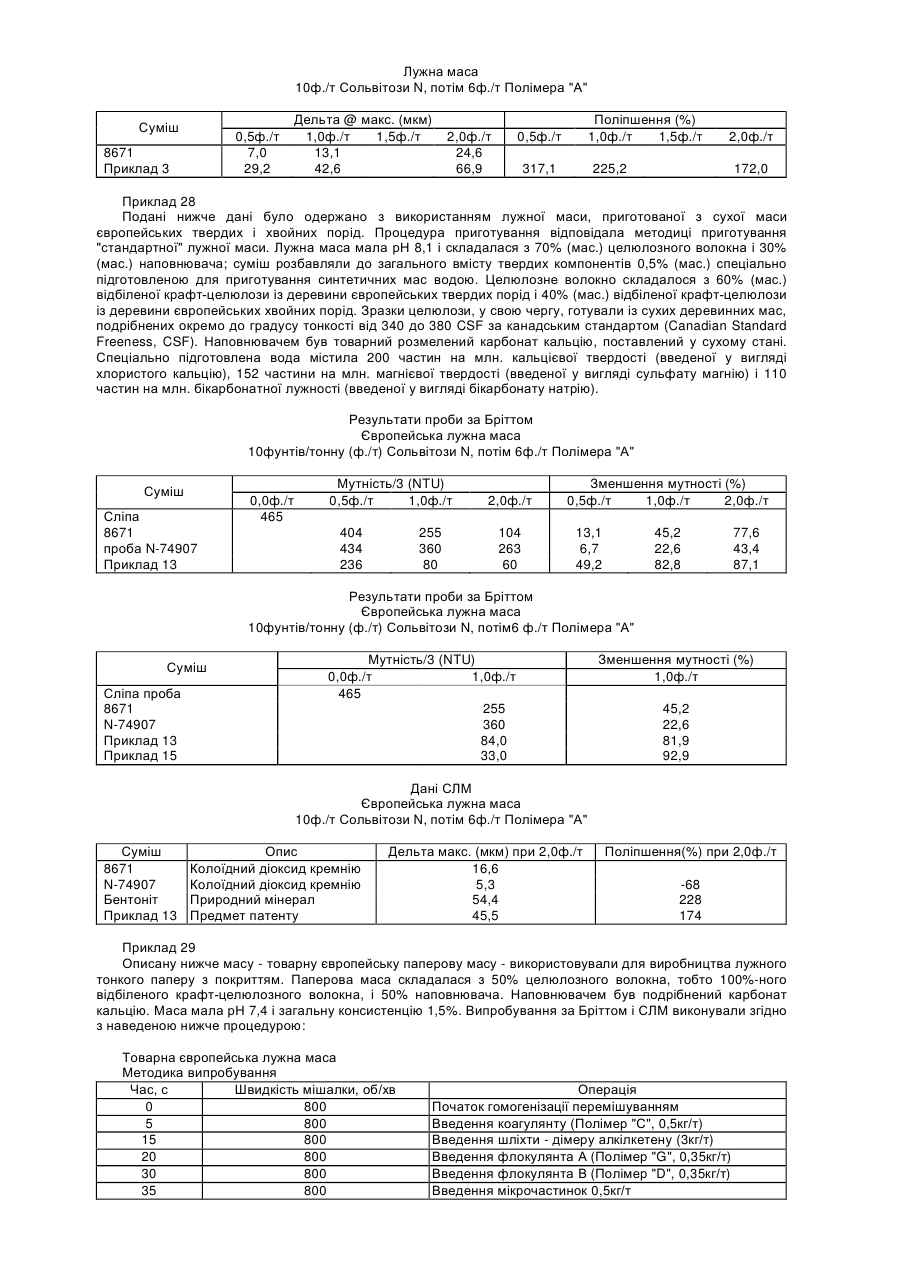

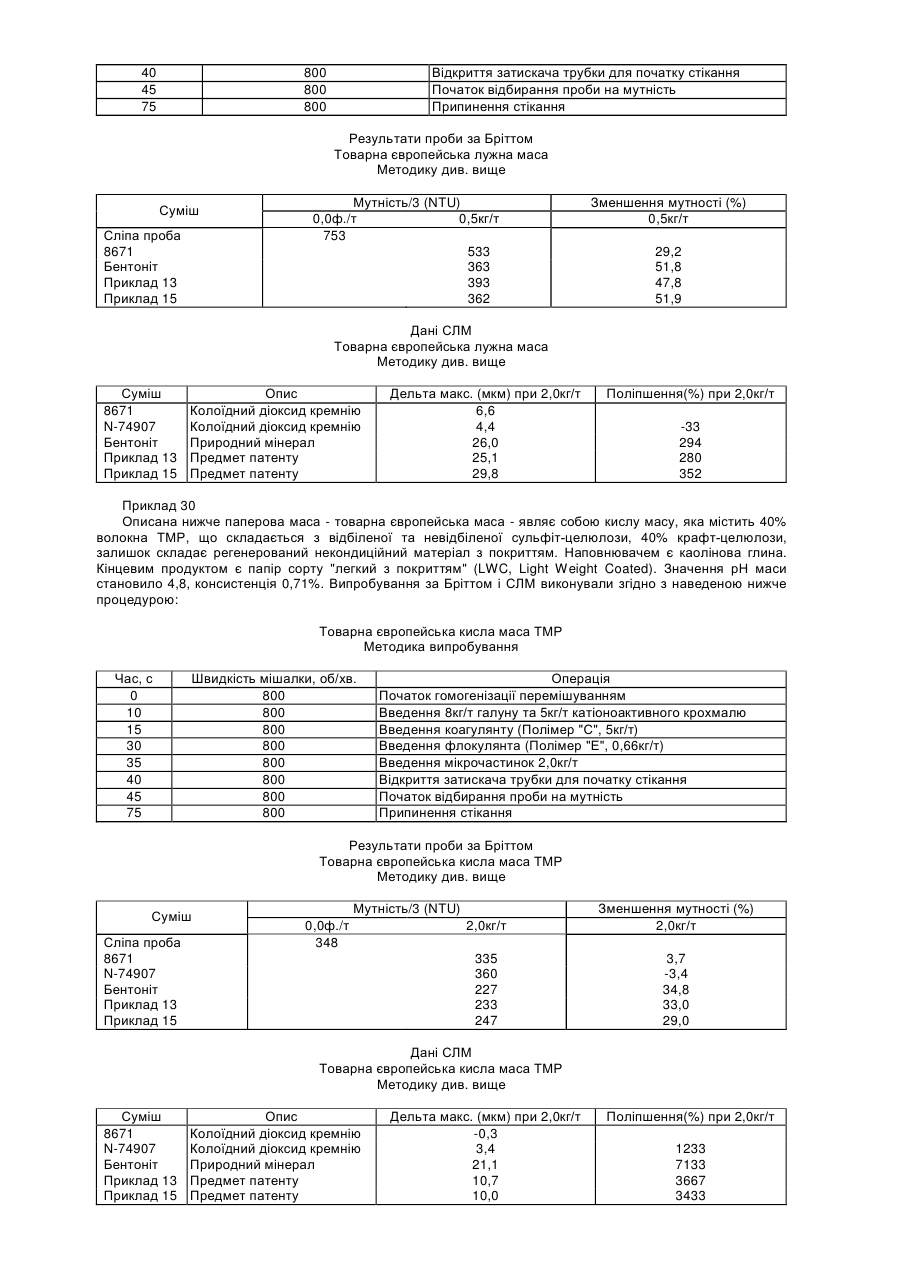

16. Спосіб виготовлення целюлозного полотна, який включає:

а) одержання целюлозної суспензії, яка містить від 0,01% (мас.) до 1,5% (мас.) целюлозного волокна;

b) додавання до цієї суспензії:

(i) від приблизно 0,00005% (мас.) до приблизно 1,25% (мас.), відносно ваги сухого волокна у суспензії, боросилікату, що має молярне відношення бору до кремнію від приблизно 1:1000 до приблизно 100:1, молярне відношення лужного металу до кремнію від приблизно 6:1000 до приблизно 1,04:1, розмір частинок від 1 нм до 2000 нм і питому поверхню від приблизно 15 м2/г до 3000 м2/г; і

(ii) від приблизно 0,001% (мас.) до приблизно 0,5% (мас.), відносно ваги сухого волокна у суспензії, практично водорозчинного полімерного флокулянта, що має молекулярну масу більше 500,000 Да; і

c) зневоднення згаданої суспензії для одержання целюлозного полотна.

17. Спосіб одержання колоїдного боросилікату, який включає стадії:

а) введення розбавленого водного розчину силікату лужного металу в контакт з катіонообмінною смолою для одержання кремнієвої кислоти;

b) одержання основи шляхом змішування розбавленого водного розчину борату лужного металу з гідроксидом лужного металу з одержанням водного розчину, який містить від 0,01% до 30% B2O3 і має pH від 7 до 10,5;

c) додавання згаданої розбавленої кремнієвої кислоти до згаданого водного розчину при перемішуванні; і

d) одержання водного колоїдного боросилікату.
