Телескопічна всмоктувальна труба пилососа

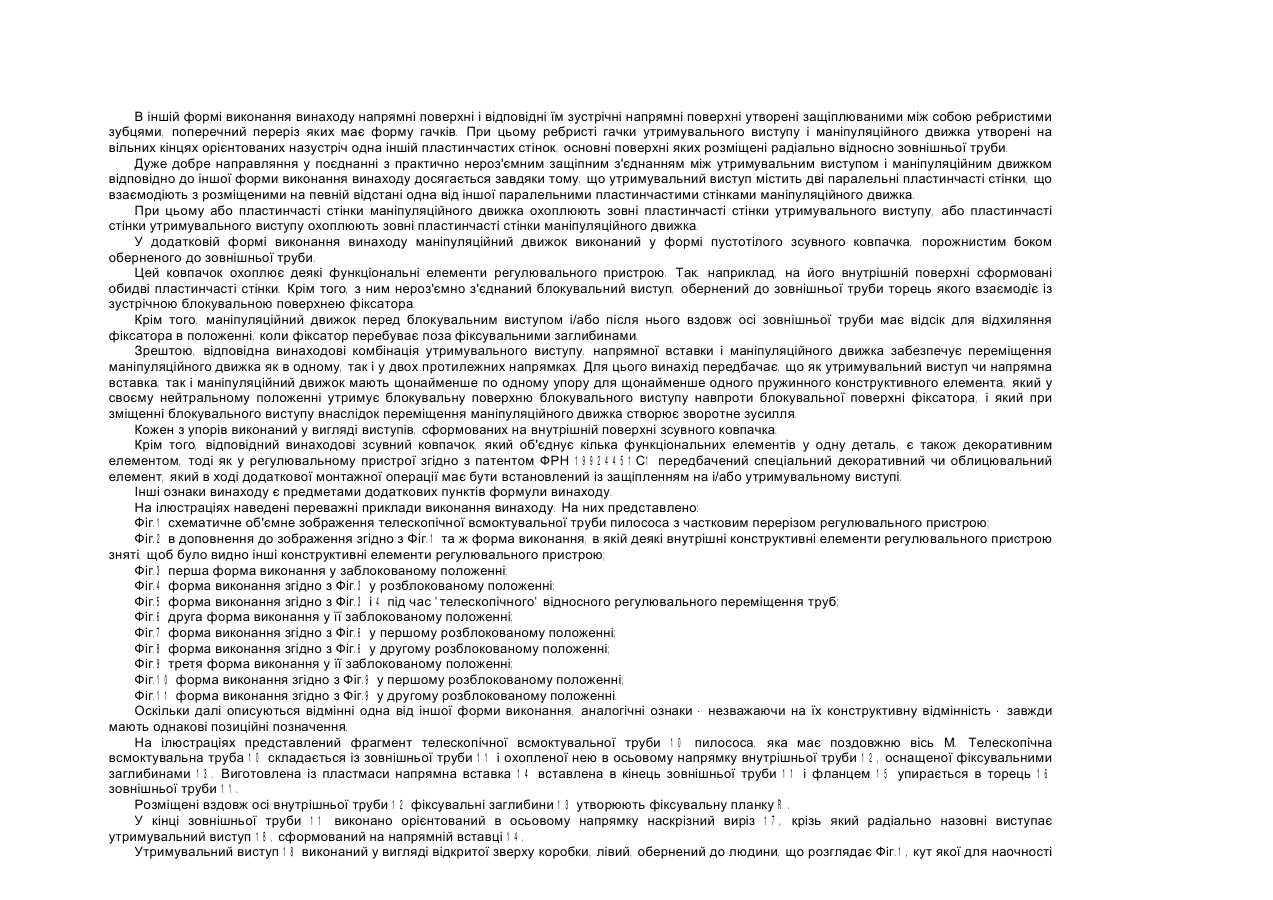

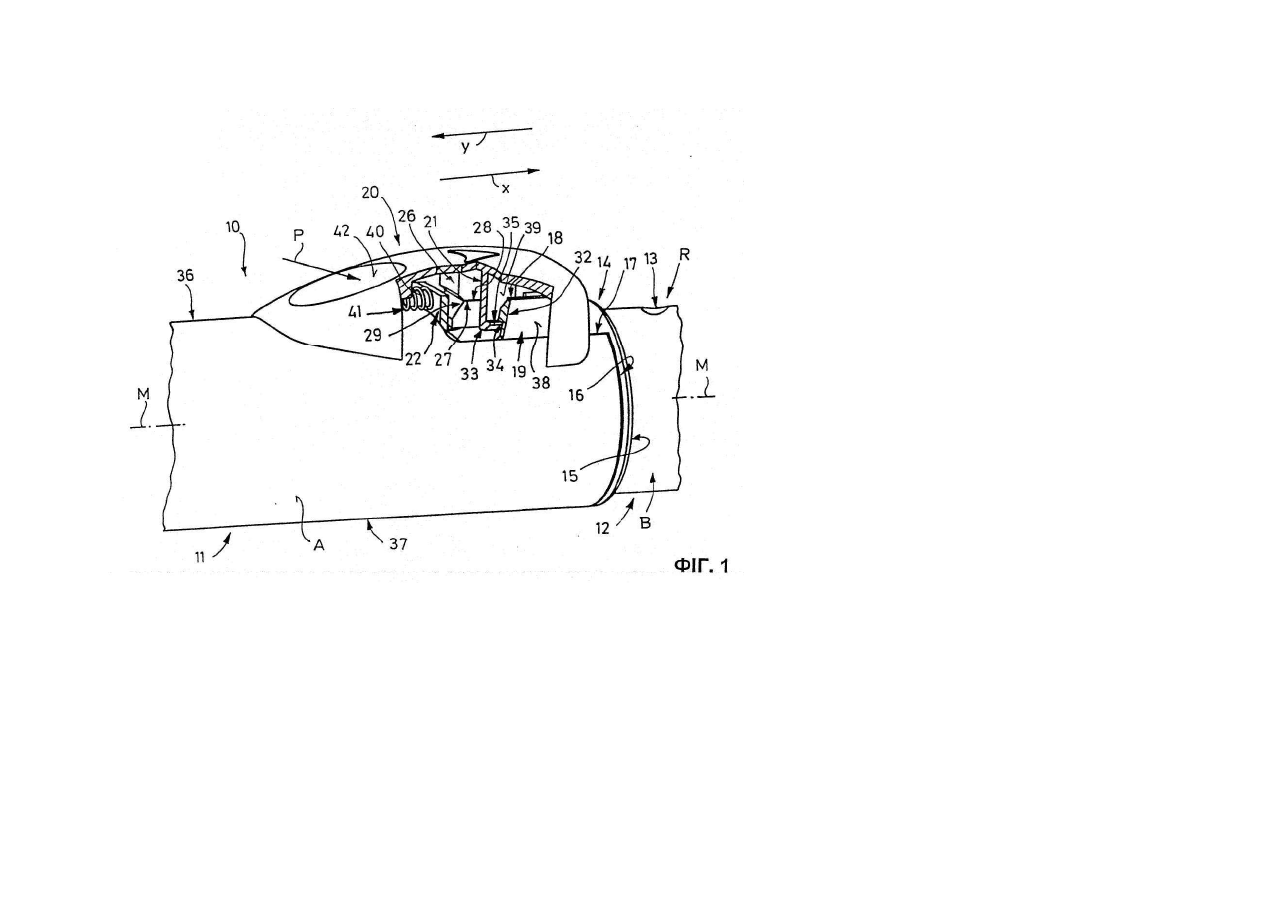

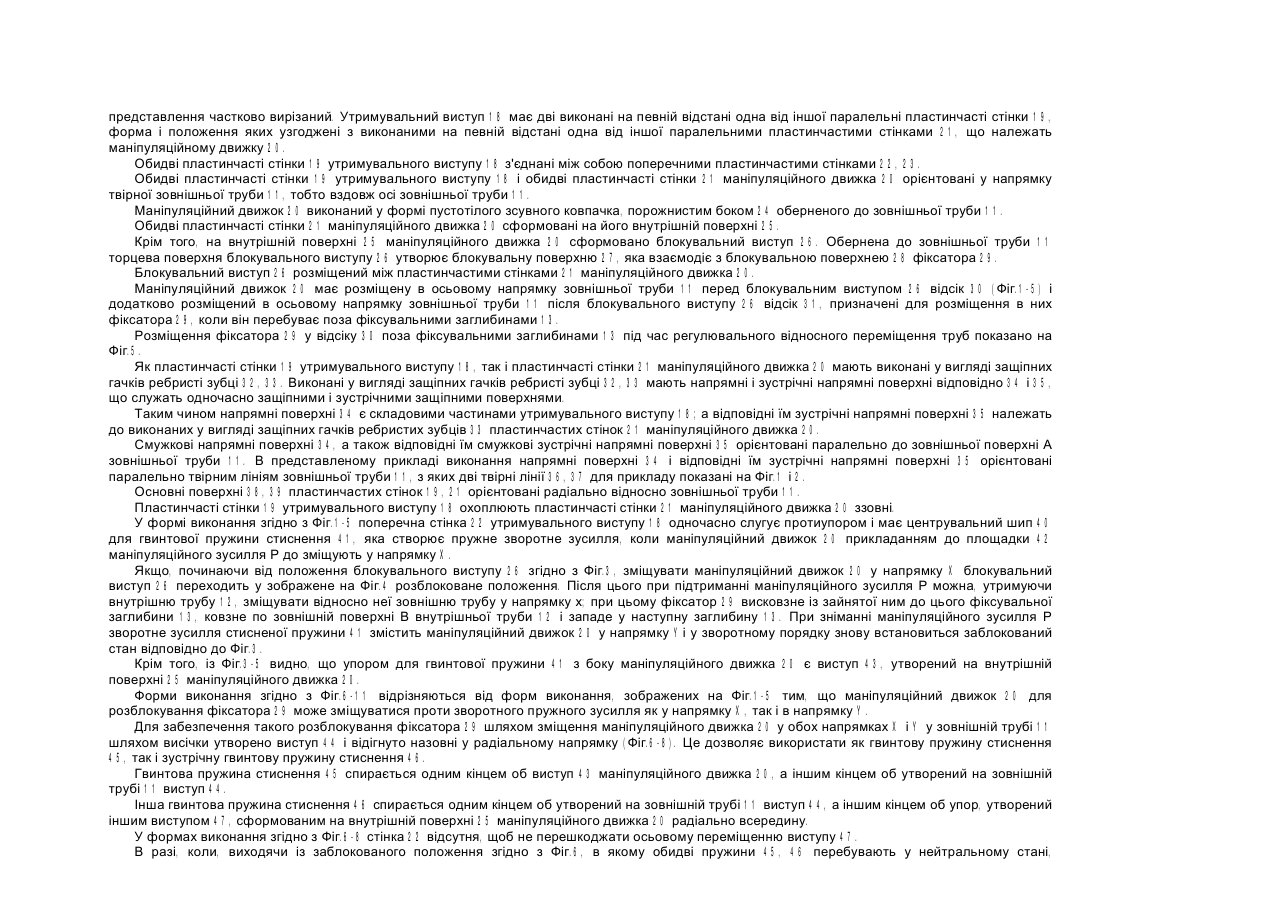

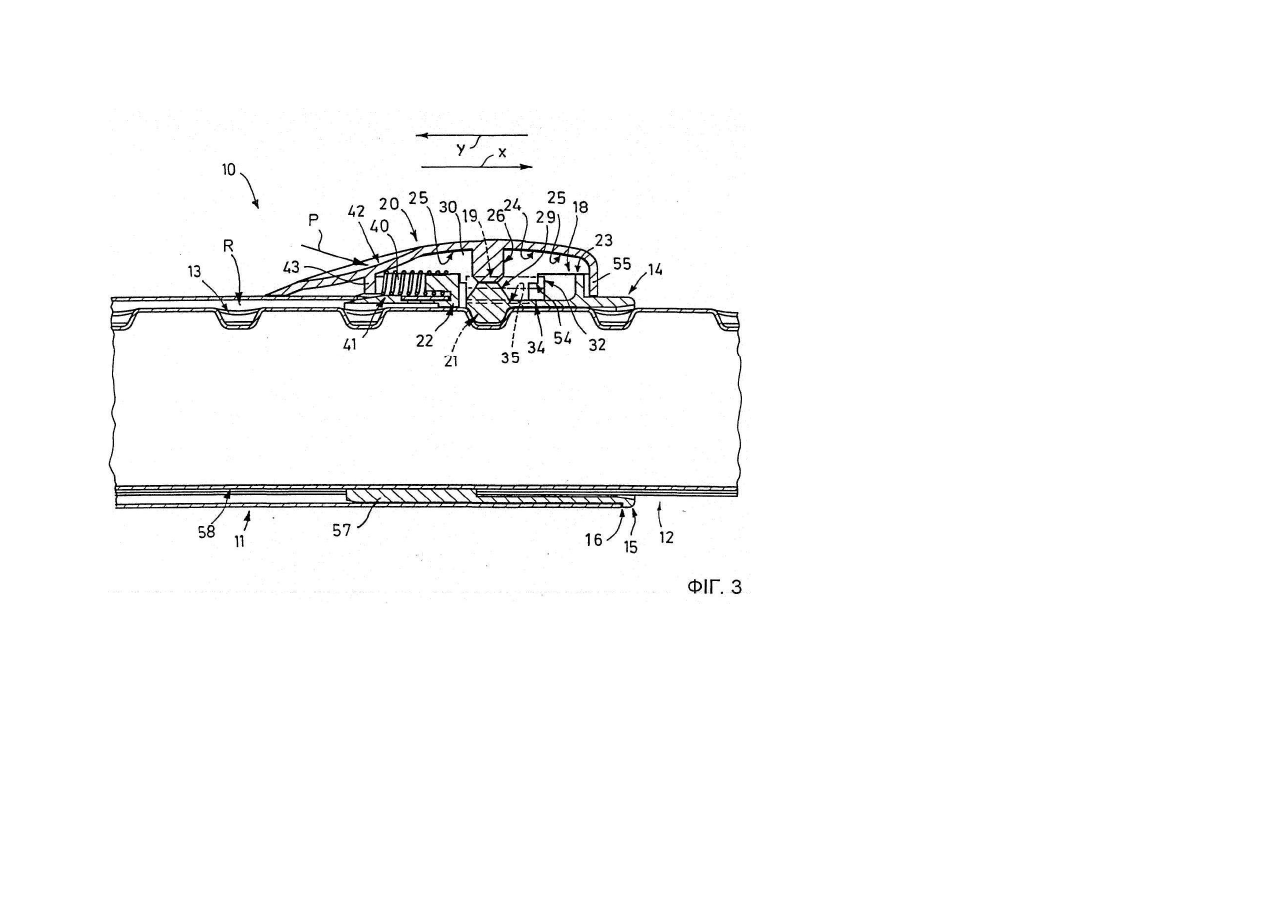

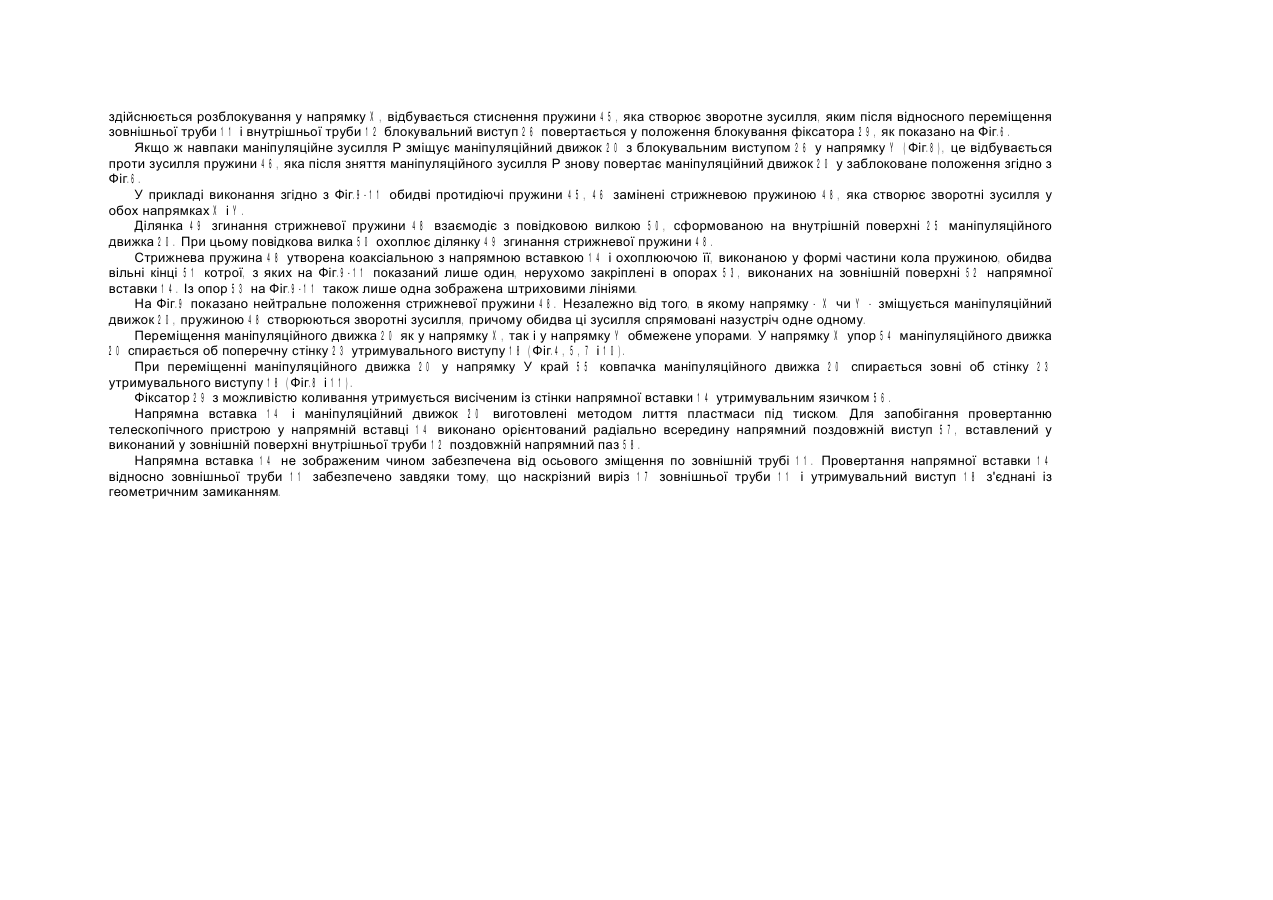

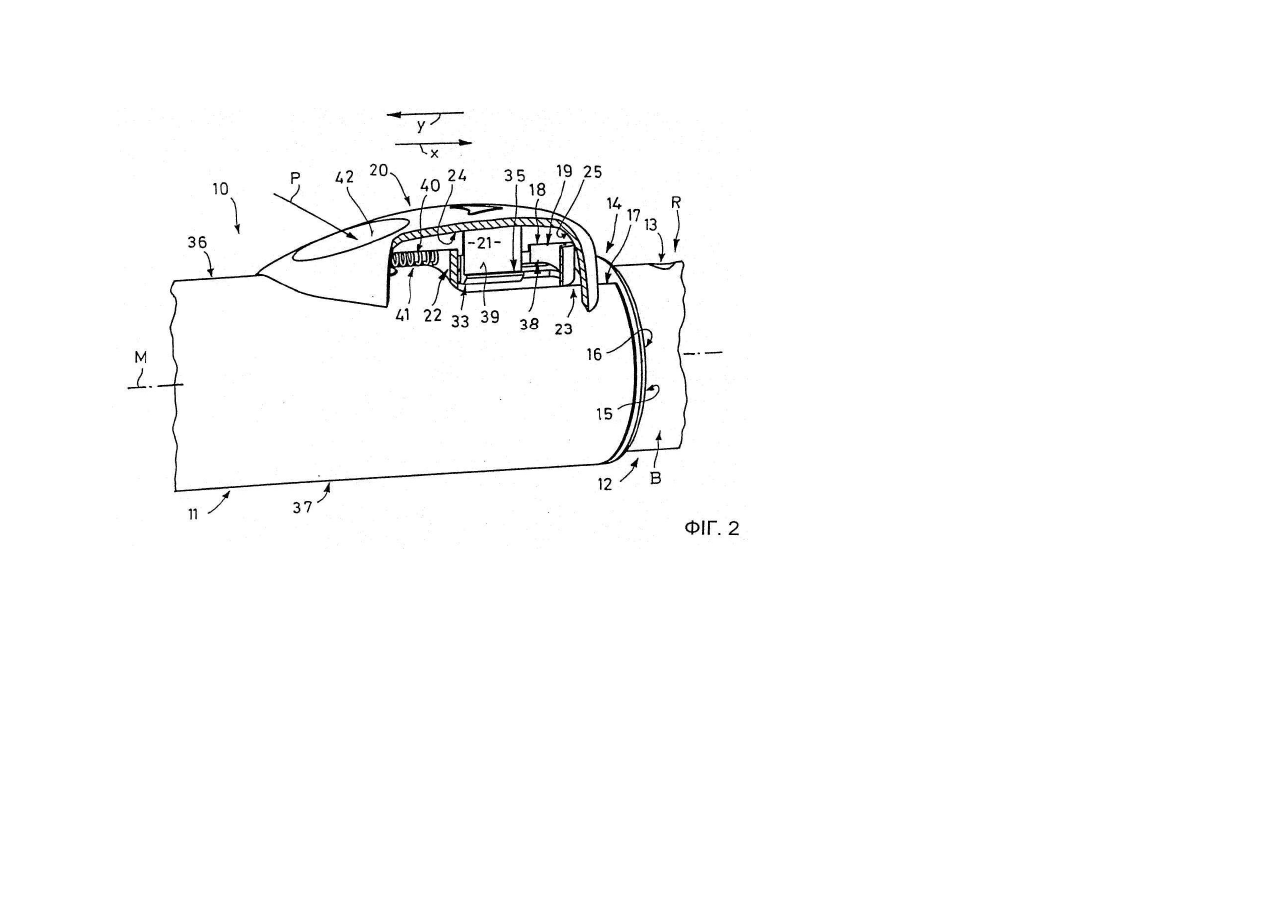

1. Телескопічна всмоктувальна труба (10) пилососа, що містить зовнішню трубу (11), внутрішню трубу (12) з розміщеною на ній у поздовжньому напрямку фіксувальною планкою (R), щонайменше один фіксатор (29), встановлений з можливістю переміщення відносно фіксувальної планки (R) і входження у фіксувальні заглибини (13), напрямну вставку (14) для внутрішньої труби (12), вставлену з кінця у зовнішню трубу (11), з'єднаний з напрямною вставкою (14), орієнтований радіально назовні утримувальний виступ (18), що має защіпні і напрямні поверхні (34), відповідні зустрічним защіпним і напрямним поверхням (35) маніпуляційного движка (20), зустрічні защіпні поверхні якого орієнтованим радіально в напрямку зовнішньої труби (11) рухом маніпуляційного движка (20) введені у зчеплення із защіпними поверхнями утримувального виступу (18), причому маніпуляційний движок (20) встановлений з можливістю переміщення своїми зустрічними напрямними поверхнями (35) вздовж напрямних поверхонь (34) утримувального виступу (18) і блокування чи розблокування фіксатора (29) за допомогою блокувального виступу (26), яка відрізняється тим, що

a) маніпуляційний движок (20) встановлений з можливістю переміщення своїми зустрічними напрямними поверхнями (35) паралельно зовнішній поверхні (А) зовнішньої труби (11) вздовж напрямних поверхонь (34) утримувального виступу (18), закріпленого на напрямній вставці (14),

b) напрямні поверхні (34) утримувального виступу (18) ідентичні защіпним поверхням утримувального виступу (18),

c) зустрічні напрямні поверхні (35) маніпуляційного движка (20) ідентичні зустрічним защіпним поверхням маніпуляційного движка (20),

d) блокувальний виступ виконаний у вигляді виступу (26),

e) блокувальний виступ (26) закріплений на маніпуляційному движку (20),

f) блокувальний виступ (26) виконаний з можливістю безпосередньої взаємодії з фіксатором (29).

2. Телескопічна всмоктувальна труба пилососа за п. 1, яка відрізняється тим, що напрямні поверхні (34) і зустрічні напрямні поверхні (35) орієнтовані у напрямку твірних ліній (36, 37) зовнішньої труби (11).

3. Телескопічна всмоктувальна труба пилососа за п. 1, яка відрізняється тим, що напрямні поверхні (34) і зустрічні напрямні поверхні (35) утворені защіпленими між собою ребристими зубцями (32, 33), поперечний переріз яких має форму защіпних гачків.

4. Телескопічна всмоктувальна труба пилососа за п. 3, яка відрізняється тим, що ребристі зубці (32, 33), відповідно, утримувального виступу (18) і маніпуляційного движка (20) утворені на вільних кінцях орієнтованих назустріч одна одній пластинчастих стінок (19, 21), основні поверхні (38, 39) яких орієнтовані радіально відносно зовнішньої труби (11).

5. Телескопічна всмоктувальна труба пилососа за п. 4, яка відрізняється тим, що утримувальний виступ (18) має дві паралельні пластинчасті стінки (19), розміщені з можливістю взаємодії із паралельними пластинчастими стінками (21) маніпуляційного движка (20).

6. Телескопічна всмоктувальна труба пилососа за п. 4, яка відрізняється тим, що пластинчасті стінки (21) маніпуляційного движка (20) охоплюють зовні пластинчасті стінки (19) утримувального виступу (18).

7. Телескопічна всмоктувальна труба пилососа за п. 4 або 5, яка відрізняється тим, що пластинчасті стінки (19) утримувального виступу (18) охоплюють зовні пластинчасті стінки (21) маніпуляційного движка (20).

8. Телескопічна всмоктувальна труба пилососа за одним із пп. 5-7, яка відрізняється тим, що щонайменше два відповідні кінці пластинчастих стінок (19) утримувального виступу (18), орієнтовані радіально відносно зовнішньої труби (11), з'єднані між собою поперечною стінкою (22, 23).

9. Телескопічна всмоктувальна труба пилососа за одним із пп. 4-8, яка відрізняється тим, що обидві пластинчасті стінки (19, 21), відповідно, утримувального виступу (18) і маніпуляційного движка (20) орієнтовані у напрямку твірних ліній (36, 37) зовнішньої труби (11).

10. Телескопічна всмоктувальна труба пилососа за одним із пп. 1-9, яка відрізняється тим, що маніпуляційний движок (20) виконаний у формі пустотілого зсувного ковпачка, порожнистим боком (24) оберненого до зовнішньої труби (11).

11. Телескопічна всмоктувальна труба пилососа за п. 10, яка відрізняється тим, що обидві пластинчасті стінки (21) маніпуляційного движка (20) сформовані на його внутрішній поверхні (25).

12. Телескопічна всмоктувальна труба пилососа за одним із пп. 1-11, яка відрізняється тим, що виступ (26) нероз'ємно з'єднаний з маніпуляційним движком (20).

13. Телескопічна всмоктувальна труба пилососа за п. 12, яка відрізняється тим, що блокувальний виступ (26) сформований на внутрішній поверхні (25), причому його обернений до зовнішньої труби (11) торець утворює блокувальну поверхню (27), що взаємодіє з зустрічною блокувальною поверхнею (28) фіксатора (29).

14. Телескопічна всмоктувальна труба пилососа за п. 13, яка відрізняється тим, що блокувальний виступ (26) розміщений між пластинчастими стінками (21) маніпуляційного движка (20).

15. Телескопічна всмоктувальна труба пилососа за п. 13 або 14, яка відрізняється тим, що маніпуляційний движок (20) перед блокувальним виступом (26) і/або після нього вздовж осі зовнішньої труби (11) має відсік (30, 31) для відхиляння фіксатора (29) в положенні, коли фіксатор (29) перебуває поза фіксувальними заглибинами (13).

16. Телескопічна всмоктувальна труба пилососа за одним із пп. 1-15, яка відрізняється тим, що як утримувальний виступ (18), зовнішня труба (11) і/або напрямна вставка (14), так і маніпуляційний движок (20) мають упори (22, 44, 53, 43, 47, 50) для щонайменше одного пружинного конструктивного елемента (41, 45, 46, 48), виконаного і встановленого таким чином, що у своєму нейтральному положенні він утримує блокувальну поверхню (27) блокувального виступу (26) навпроти зустрічної блокувальної поверхні (28) фіксатора (29), а при зміщенні блокувального виступу (26) шляхом прикладення зусилля до маніпуляційного движка (20) створює зворотне зусилля.

17. Телескопічна всмоктувальна труба пилососа за п. 15 або 16, яка відрізняється тим, що кожен упор (43, 47, 50) маніпуляційного движка (20) утворений відповідним виступом, сформованим на його внутрішній поверхні (25).

18. Телескопічна всмоктувальна труба пилососа за п. 15 або 16, яка відрізняється тим, що щонайменше один пружинний конструктивний елемент (45, 46, 48) виконаний з можливістю створення двох протилежних за напрямком зворотних пружних зусиль.

19. Телескопічна всмоктувальна труба пилососа за п. 18, яка відрізняється тим, що містить дві гвинтові пружини стиснення (45, 46), встановлені з можливістю створення двох протилежних за напрямком зворотних пружних зусиль.

20. Телескопічна всмоктувальна труба пилососа за п. 18, яка відрізняється тим, що містить стрижневу пружину (48), встановлену з можливістю відхиляння від її нейтрального положення і створення двох протилежних за напрямком зворотних пружних зусиль.

21. Телескопічна всмоктувальна труба пилососа за одним із пп. 1-20, яка відрізняється тим, що фіксатор (29) спрямований напрямною вставкою (14) у радіальному напрямку відносно внутрішньої труби (12).

22. Телескопічна всмоктувальна труба пилососа за п. 18, яка відрізняється тим, що фіксатор (29) з можливістю радіального відхиляння прикріплений до напрямної вставки (14) за допомогою утримувального язичка (56), зокрема нероз’ємно з'єднаного з напрямною вставкою (14).
