Спосіб аналізу, апарат для його здійснення (варіанти), касета для проведення аналізу (варіанти) і пристрій для проведення аналізу
Номер патенту: 74071
Опубліковано: 17.10.2005
Автори: Лаувстад Інгер Лісе, Тьон Хеге, Янсон Туре, Холтлунн Йостейн, Карлсон Ян Рогер, Сейм Торстейн, Борк Стіг Мортен
Формула / Реферат
1. Апарат для проведення аналізів, що містить піпетку, яка має ближній кінець та дальній кінець, джерело тиску газу, касету для проведення аналізів, яка містить принаймні одну комірку, та пристрій для проведення аналізів, який містить тримач згаданої касети, влаштований для її прийому, і детектор випромінювання, який відрізняється тим, що касета для проведення аналізів містить принаймні другу комірку та згадану піпетку, пристосовану до розташування у принаймні двох згаданих комірках, причому дальній кінець піпетки закритий проникною для рідини мембраною, а пристрій для проведення аналізів містить привід для розташовування піпетки касети у вибраних комірках касети під час дії та джерело тиску газу, виконане у вигляді сполучного джерела тиску газу, пристосованого до сполучання з піпеткою касети при розташуванні останньої у тримачі касети, а детектор випромінювання спроможний визначати випромінювання з комірки касети або з піпетки.
2. Апарат за п. 1, який відрізняється тим, що касета містить піпетку з капілярним наконечником та піпетку з наконечником з проникною для рідини мембраною.
3. Апарат за будь-яким одним з пп. 1 або 2, який відрізняється тим, що касета містить піпетку, дальній кінець якої закритий нахиленою проникною для рідини мембраною.
4. Апарат за п. 3, який відрізняється тим, що нахилена проникна для рідини мембрана лежить у площині під кутом 20 - 40° до осі піпетки.
5. Апарат за будь-яким одним з пп. 1 - 4, який відрізняється тим, що касета містить піпетку з наконечником з проникною для рідини мембраною, мембранний кінець якого має прямокутний поперечний переріз.
6. Апарат за будь-яким одним з пп. 1 - 5, який відрізняється тим, що касета містить рознімні основу та кришку, при цьому комірки розташовані у згаданій основі, а кришка влаштована так, щоб утримувати піпетку.
7. Апарат за п. 6, який відрізняється тим, що кришка містить засіб для приймання піпетки з капілярним наконечником.
8. Апарат за будь-яким одним з пп. 6 або 7, який відрізняється тим, що принаймні одна із його комірок закрита на її верхньому кінці ламким ущільненням, а кришка має ніж для його пробивання.
9. Апарат за будь-яким одним з пп. 6 - 8, який відрізняється тим, що основа містить поглинальний пристрій для витирання, влаштований для витирання зовнішньої сторони піпетки з капілярним наконечником, вставленої у нього.
10. Апарат за будь-яким одним з пп. 1 - 9, який відрізняється тим, що касета містить піпетку з наконечником з проникною для рідини мембраною, ближній кінець якої закритий пробійною самоущільнювальною мембраною.
11. Апарат за будь-яким одним з пп. 1 - 10, який відрізняється тим, що комірки касети влаштовано в один ряд.
12. Апарат за будь-яким одним з пп. 1 - 11, який відрізняється тим, що детектор випромінювання має цифрову камеру.
13. Апарат за п. 12, який відрізняється тим, що стінка основи принаймні однієї з комірок у касеті є площинною та неперпендикулярною до суміжних бічних стінок комірки.
14. Апарат за будь-яким одним з пп. 1 - 13, який відрізняється тим, що містить джерело світла, влаштоване для освітлення касети.
15. Апарат за будь-яким одним з пп. 1 - 14, який відрізняється тим, що містить магніт.
16. Апарат за будь-яким одним з пп. 1 - 15, який відрізняється тим, що містить нагрівач, влаштований для нагрівання касети.
17. Апарат за будь-яким одним з пп. 1 - 16, який відрізняється тим, що містить керуючий пристрій, влаштований для керування виконанням аналізу.
18. Апарат за будь-яким одним з пп. 1 - 17, який відрізняється тим, що сполучнé джерело тиску газу містить поршень, розташований усередині циліндричного корпусу, та привідний двигун, влаштований для приведення до руху поршня.
19. Апарат для проведення аналізів, що містить піпетку, яка має ближній кінець та дальній кінець, джерело тиску газу, касету для проведення аналізів, яка містить принаймні одну комірку, та пристрій для проведення аналізів, який має тримач згаданої касети, влаштований для її прийому, і детектор випромінювання, який відрізняється тим, що касета для проведення аналізів містить згадану піпетку, пристосовану до розташування у принаймні одній комірці, причому піпетка має капілярний наконечник, а пристрій для проведення аналізів містить привід для розташовування піпетки касети у вибраних комірках касети під час дії та джерело тиску газу, виконане у вигляді сполучного джерела тиску газу, пристосованого до сполучання з піпеткою касети при розташуванні останньої у тримачі касети, а детектор випромінювання спроможний визначати випромінювання з комірки касети або з піпетки.
20. Апарат за п. 19, який відрізняється тим, що касета додатково містить піпетку з наконечником з проникною для рідини мембраною.
21. Апарат за будь-яким одним з пп. 19 або 20, який відрізняється тим, що касета містить піпетку, дальній кінець якої закритий нахиленою проникною для рідини мембраною.
22. Апарат за п. 21, який відрізняється тим, що нахилена проникна для рідини мембрана лежить у площині під кутом 20 - 40° до осі піпетки.
23. Апарат за будь-яким одним з пп. 19 - 22, який відрізняється тим, що касета містить піпетку з наконечником з проникною для рідини мембраною, мембранний кінець якого має прямокутний поперечний переріз.
24. Апарат за будь-яким одним з пп. 19 - 23, який відрізняється тим, що касета містить рознімні основу та кришку, при цьому комірки розташовані у основі, а кришка влаштована так, щоб утримувати піпетку.
25. Апарат за п. 24, який відрізняється тим, що кришка містить засіб для прийому піпетки з капілярним наконечником.
26. Апарат за будь-яким одним з пп. 24 або 25, який відрізняється тим, що принаймні одна з комірок закрита на її верхньому кінці ламким ущільненням, а кришка має ніж для його пробивання.
27. Апарат за будь-яким одним з пп. 24 - 26, який відрізняється тим, що основа містить поглинальний пристрій для витирання, влаштований для витирання зовнішньої сторони піпетки з капілярним наконечником, вставленої у нього.
28. Апарат за будь-яким одним з пп. 19 - 27, який відрізняється тим, що касета містить піпетку з наконечником з проникною для рідини мембраною, ближній кінець якої закритий пробійною самоущільнювальною мембраною.
29. Апарат за будь-яким одним з пп. 19 - 28, який відрізняється тим, що комірки у касеті влаштовано в один ряд.
30. Апарат за будь-яким одним з пп. 19 - 29, який відрізняється тим, що детектор випромінювання має цифрову камеру.
31. Апарат за п. 30, який відрізняється тим, що стінка основи принаймні однієї з комірок у касеті є площинною та неперпендикулярною до суміжних бічних стінок комірки.
32. Апарат за будь-яким одним з пп. 19 - 31, який відрізняється тим, що містить джерело світла, влаштоване для освітлення касети.
33. Апарат за будь-яким одним з пп. 19 - 32, який відрізняється тим, що містить магніт.
34. Апарат за будь-яким одним з пп. 19 - 33, який відрізняється тим, що містить нагрівач, влаштований для нагрівання касети.
35. Апарат за будь-яким одним з пп. 19 - 34, який відрізняється тим, що містить керуючий пристрій, влаштований для керування виконанням аналізу.
36. Апарат за будь-яким одним з пп. 19 - 35, який відрізняється тим, що сполучнé джерело тиску газу містить поршень, розташований усередині циліндричного корпусу, та привідний двигун, влаштований для приведення до руху поршня.
37. Апарат для проведення аналізів, що містить піпетку, яка має ближній кінець та дальній кінець, джерело тиску газу, касету для проведення аналізів, яка містить принаймні одну комірку, та пристрій для проведення аналізів, який має тримач згаданої касети, влаштований для її приймання, і детектор випромінювання, який відрізняється тим, що касета для проведення аналізів містить піпетку, пристосовану до розташування у принаймні одній комірці, при цьому принаймні одна комірка має дві паралельні площинні бічні стінки, з'єднані стінкою основи, яка містить принаймні одну площинну лицеву сторону, нормаль до поверхні якої є копланарною та неперпендикулярною до нормалей до паралельних площинних поверхонь бічних стінок, а пристрій для проведення аналізів містить привід для розташовування піпетки касети у вибраних комірках касети під час дії та джерело тиску газу, виконане у вигляді сполучного джерела тиску газу, пристосованого до сполучання з піпеткою касети при розташуванні останньої у тримачі касети, а детектор випромінювання спроможний визначати випромінювання з комірки касети або з піпетки.
38. Апарат за п. 37, який відрізняється тим, що касета містить піпетку з капілярним наконечником та піпетку з наконечником з проникною для рідини мембраною.
39. Апарат за будь-яким одним з пп. 37 або 38, який відрізняється тим, що касета містить піпетку, дальній кінець якої закритий нахиленою проникною для рідини мембраною.
40. Апарат за п. 39, який відрізняється тим, що нахилена проникна для рідини мембрана лежить у площині під кутом 20 - 40° до осі піпетки.
41. Апарат за будь-яким одним з пп. 37 - 40, який відрізняється тим, що касета містить піпетку з наконечником з проникною для рідини мембраною, мембранний кінець якого має прямокутний поперечний переріз.
42. Апарат за будь-яким одним з пп. 37 - 41, який відрізняється тим, що касета містить рознімні основу та кришку, при цьому комірки розташовані у основі, а кришка влаштована так, щоб утримувати піпетку.
43. Апарат за п. 42, який відрізняється тим, що кришка містить засіб для прийому піпетки з капілярним наконечником.
44. Апарат за будь-яким одним з пп. 42 або 43, який відрізняється тим, що принаймні одна з комірок закрита на її верхньому кінці ламким ущільненням, а кришка має ніж для його пробивання.
45. Апарат за будь-яким одним з пп. 42 - 44, який відрізняється тим, що основа містить поглинальний пристрій для витирання, влаштований для витирання зовнішньої сторони піпетки з капілярним наконечником, вставленої у нього.
46. Апарат за будь-яким одним з пп. 37 - 45, який відрізняється тим, що касета містить піпетку з наконечником з проникною для рідини мембраною, ближній кінець якої закритий пробійною самоущільнювальною мембраною.
47. Апарат за будь-яким одним з пп. 37 - 46, який відрізняється тим, що комірки у касеті влаштовано в один ряд.
48. Апарат за будь-яким одним з пп. 37 - 47, який відрізняється тим, що детектор випромінювання має цифрову камеру.
49. Апарат за п. 48, який відрізняється тим, що стінка основи принаймні однієї з комірок у касеті є площинною та неперпендикулярною до суміжних бічних стінок комірки.
50. Апарат за будь-яким одним з пп. 37 - 49, який відрізняється тим, що містить джерело світла, влаштоване для освітлення касети.
51. Апарат за будь-яким одним з пп. 37 - 50, який відрізняється тим, що містить магніт.
52. Апарат за будь-яким одним з пп. 37 - 51, який відрізняється тим, що містить нагрівач, влаштований для нагрівання касети.
53. Апарат за будь-яким одним з пп. 37 - 52, який відрізняється тим, що містить керуючий пристрій, влаштований для керування виконанням аналізу.
54. Апарат за будь-яким одним з пп. 37 - 53, який відрізняється тим, що сполучнé джерело тиску газу містить поршень, розташований усередині циліндричного корпусу, та привідний двигун, влаштований для приведення до руху поршня.
55. Касета для проведення аналізів, яка містить принаймні одну комірку, яка відрізняється тим, що містить принаймні другу комірку та піпетку, пристосовану до розташування у принаймні двох комірках, при цьому піпетка має ближній кінець та дальній кінець, причому дальній кінець піпетки закритий проникною для рідини мембраною.
56. Касета за п. 55, яка відрізняється тим, що містить піпетку з капілярним наконечником та піпетку з наконечником з проникною для рідини мембраною.
57. Касета за будь-яким одним з пп. 55 або 56, яка відрізняється тим, що містить піпетку, дальній кінець якої закритий нахиленою проникною для рідини мембраною.
58. Касета за п. 57, яка відрізняється тим, що нахилена проникна для рідини мембрана лежить у площині під кутом 20 - 40° до осі піпетки.
59. Касета за будь-яким одним з пп. 55 - 58, яка відрізняється тим, що містить піпетку з наконечником з проникною для рідини мембраною, мембранний кінець якого має прямокутний поперечний переріз.
60. Касета за будь-яким одним з пп. 55 - 59, яка відрізняється тим, що містить рознімні основу та кришку, при цьому комірки розташовані у основі, а кришка влаштована так, щоб утримувати піпетку.
61. Касета за п. 60, яка відрізняється тим, що кришка містить засіб для приймання піпетки з капілярним наконечником.
62. Касета за будь-яким одним з пп. 59 або 61, яка відрізняється тим, що принаймні одна з комірок закрита на її верхньому кінці ламким ущільненням, а кришка має ніж для його пробивання.
63. Касета за будь-яким одним з пп. 59 - 62, яка відрізняється тим, що основа містить поглинальний пристрій для витирання, влаштований для витирання зовнішньої сторони піпетки з капілярним наконечником, вставленої у нього.
64. Касета за будь-яким одним з пп. 55 - 63, яка відрізняється тим, що містить піпетку з наконечником з проникною для рідини мембраною, ближній кінець якої закритий пробійною самоущільнювальною мембраною.
65. Касета за будь-яким одним з пп. 55 - 64, яка відрізняється тим, що комірки у касеті влаштовано в один ряд.
66. Касета за будь-яким одним з пп. 55 - 65, яка відрізняється тим, що принаймні одна з комірок містить реагент для аналізу.
67. Касета для проведення аналізів, яка містить принаймні одну комірку, яка відрізняється тим, що містить піпетку, пристосовану до розташування у принаймні одній комірці, причому піпетка має капілярний наконечник.
68. Касета за п. 67, яка відрізняється тим, що капілярний наконечник має знімний рукав.
69. Касета за будь-яким одним з п. 67 або 68, яка відрізняється тим, що додатково містить піпетку з наконечником з проникною для рідини мембраною.
70. Касета за будь-яким одним з пп. 67 - 69, яка відрізняється тим, що містить піпетку, дальній кінець якої закритий нахиленою проникною для рідини мембраною.
71. Касета за п. 70, яка відрізняється тим, що нахилена проникна для рідини мембрана лежить у площині під кутом 20 - 40° до осі піпетки.
72. Касета за будь-яким одним з пп. 67 - 71, яка відрізняється тим, що містить піпетку з наконечником з проникною для рідини мембраною, мембранний кінець якого має прямокутний поперечний переріз.
73. Касета за будь-яким одним з пп. 67 - 72, яка відрізняється тим, що містить рознімні основу та кришку, при цьому комірки розташовані у основі, а кришка влаштована так, щоб утримувати піпетку.
74. Касета за п. 73, яка відрізняється тим, що кришка містить засіб для приймання піпетки з капілярним наконечником.
75. Касета за будь-яким одним з пп. 72 або 74, яка відрізняється тим, що принаймні одна з комірок закрита на її верхньому кінці ламким ущільненням, а кришка має ніж для його пробивання.
76. Касета за будь-яким одним з пп. 72 - 75, яка відрізняється тим, що основа містить поглинальний пристрій для витирання, влаштований для витирання зовнішньої сторони піпетки з капілярним наконечником, вставленої у нього.
77. Касета за будь-яким одним з пп. 67 - 76, яка відрізняється тим, що містить піпетку з наконечником з проникною для рідини мембраною, ближній кінець якої закритий пробійною самоущільнювальною мембраною.
78. Касета за будь-яким одним з пп. 67 - 77, яка відрізняється тим, що комірки у касеті влаштовано в один ряд.
79. Касета за будь-яким одним з пп. 67 - 78, яка відрізняється тим, що принаймні одна з комірок містить реагент для аналізу.
80. Касета для проведення аналізів, яка містить принаймні одну комірку, яка відрізняється тим, що містить піпетку, пристосовану до розташування у принаймні одній комірці, при цьому принаймні одна комірка має дві паралельні площинні бічні стінки, з'єднані стінкою основи, яка містить принаймні одну площинну лицеву сторону, нормаль до поверхні якої є копланарною та неперпендикулярною до нормалей до паралельних площинних поверхонь бічних стінок.
81. Касета за п. 80, яка відрізняється тим, що містить піпетку з капілярним наконечником та піпетку з наконечником з проникною для рідини мембраною.
82. Касета за будь-яким одним з пп. 80 або 81, яка відрізняється тим, що містить піпетку, дальній кінець якої закритий нахиленою проникною для рідини мембраною.
83. Касета за п. 82, яка відрізняється тим, що нахилена проникна для рідини мембрана лежить у площині під кутом 20 - 40° до осі піпетки.
84. Касета за будь-яким одним з пп. 80 - 83, яка відрізняється тим, що містить піпетку з наконечником з проникною для рідини мембраною, мембранний кінець якого має прямокутний поперечний переріз.
85. Касета за будь-яким одним з пп. 80 - 84, яка відрізняється тим, що містить рознімні основу та кришку, при цьому комірки розташовані у основі, та кришка влаштована так, щоб утримувати піпетку.
86. Касета за п. 85, яка відрізняється тим, що кришка містить засіб для приймання піпетки з капілярним наконечником.
87. Касета за будь-яким одним з пп. 84 або 86, яка відрізняється тим, що принаймні одна з комірок закрита на її верхньому кінці ламким ущільненням, а кришка має ніж для його пробивання.
88. Касета за будь-яким одним з пп. 84 - 87, яка відрізняється тим, що основа містить поглинальний пристрій для витирання, влаштований для витирання зовнішньої сторони піпетки з капілярним наконечником, вставленої у нього.
89. Касета за будь-яким одним з пп. 80 - 88, яка відрізняється тим, що містить піпетку з наконечником з проникною для рідини мембраною, ближній кінець якої закритий пробійною самоущільнювальною мембраною.
90. Касета за будь-яким одним з пп. 80 - 89, яка відрізняється тим, що комірки у касеті влаштовано в один ряд.
91. Касета за будь-яким одним з пп. 80 - 90, яка відрізняється тим, що принаймні одна з комірок містить реагент для аналізу.
92. Пристрій для проведення аналізів, який містить тримач касети для проведення аналізів, влаштований для приймання касети, і детектор випромінювання, який відрізняється тим, що містить привід для розташовування піпетки касети у вибраних комірках касети під час дії та джерело тиску газу, виконане у вигляді сполучного джерела тиску газу, пристосованого до сполучання з піпеткою касети при розташуванні останньої у тримачі касети, а детектор випромінювання спроможний визначати випромінювання з комірки касети або з піпетки.
93. Пристрій за п. 92, який відрізняється тим, що детектор випромінювання має цифрову камеру.
94. Пристрій за будь-яким одним з пп. 92 або 93, який відрізняється тим, що містить джерело світла, влаштоване для освітлення касети.
95. Пристрій за будь-яким одним з пп. 92 - 94, який відрізняється тим, що містить магніт.
96. Пристрій за будь-яким одним з пп. 92 - 95, який відрізняється тим, що містить нагрівач, влаштований для нагрівання касети.
97. Пристрій за будь-яким одним з пп. 92 - 96, який відрізняється тим, що містить керуючий пристрій, влаштований для керування виконанням аналізу.
98. Пристрій за будь-яким одним з пп. 92 - 97, який відрізняється тим, що сполучнé джерело тиску газу містить поршень, розташований усередині циліндричного корпусу, та привідний двигун, влаштований для приведення до руху поршня.
99. Спосіб аналізу, при якому переносять рідину з контейнера у піпетку і здійснюють зчитування результатів взаємодії рідини і тестового реагенту, який відрізняється тим, що використовують піпетку, дальній кінець якої, крізь який примушують рідину проходити, закритий проникною для рідини мембраною.
Текст

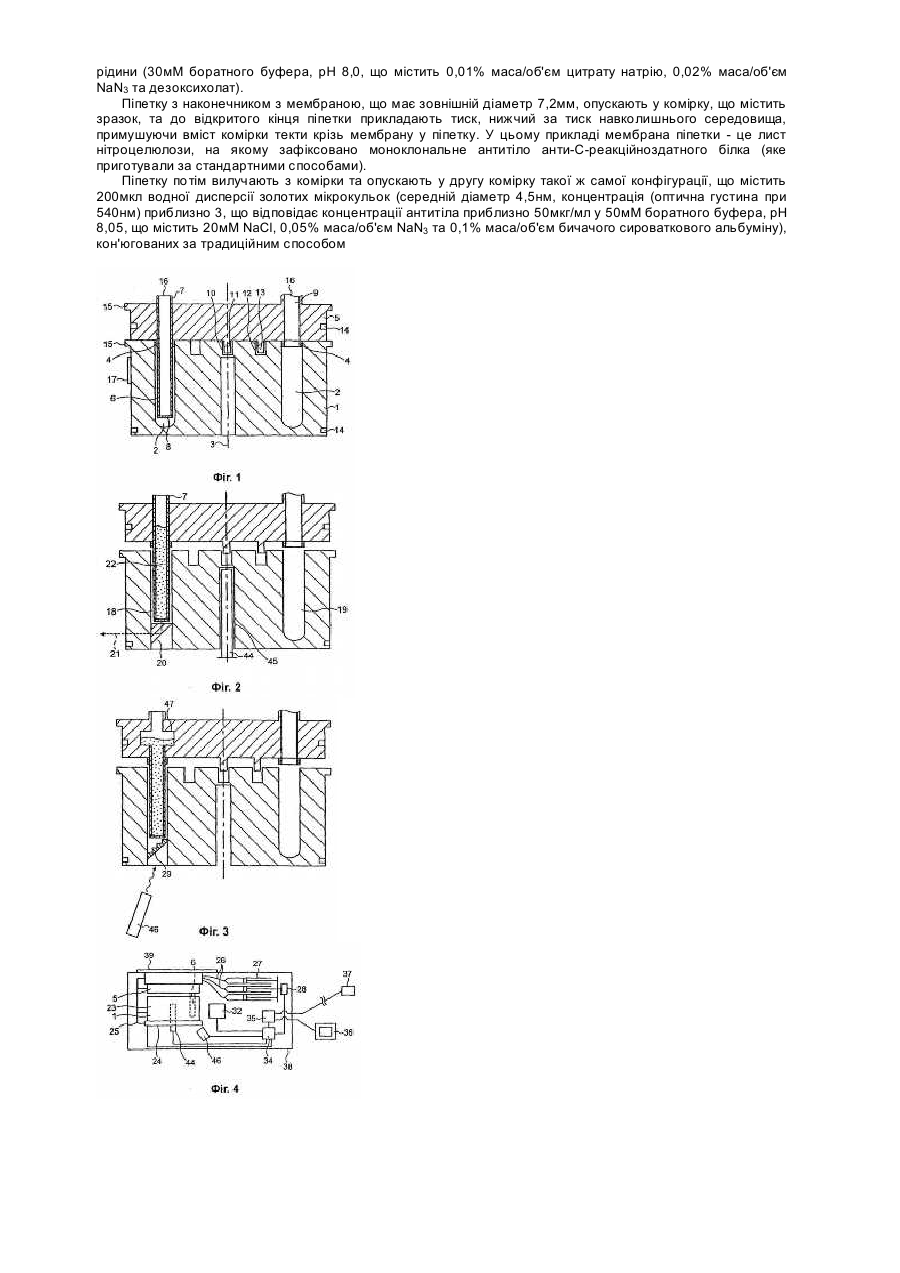

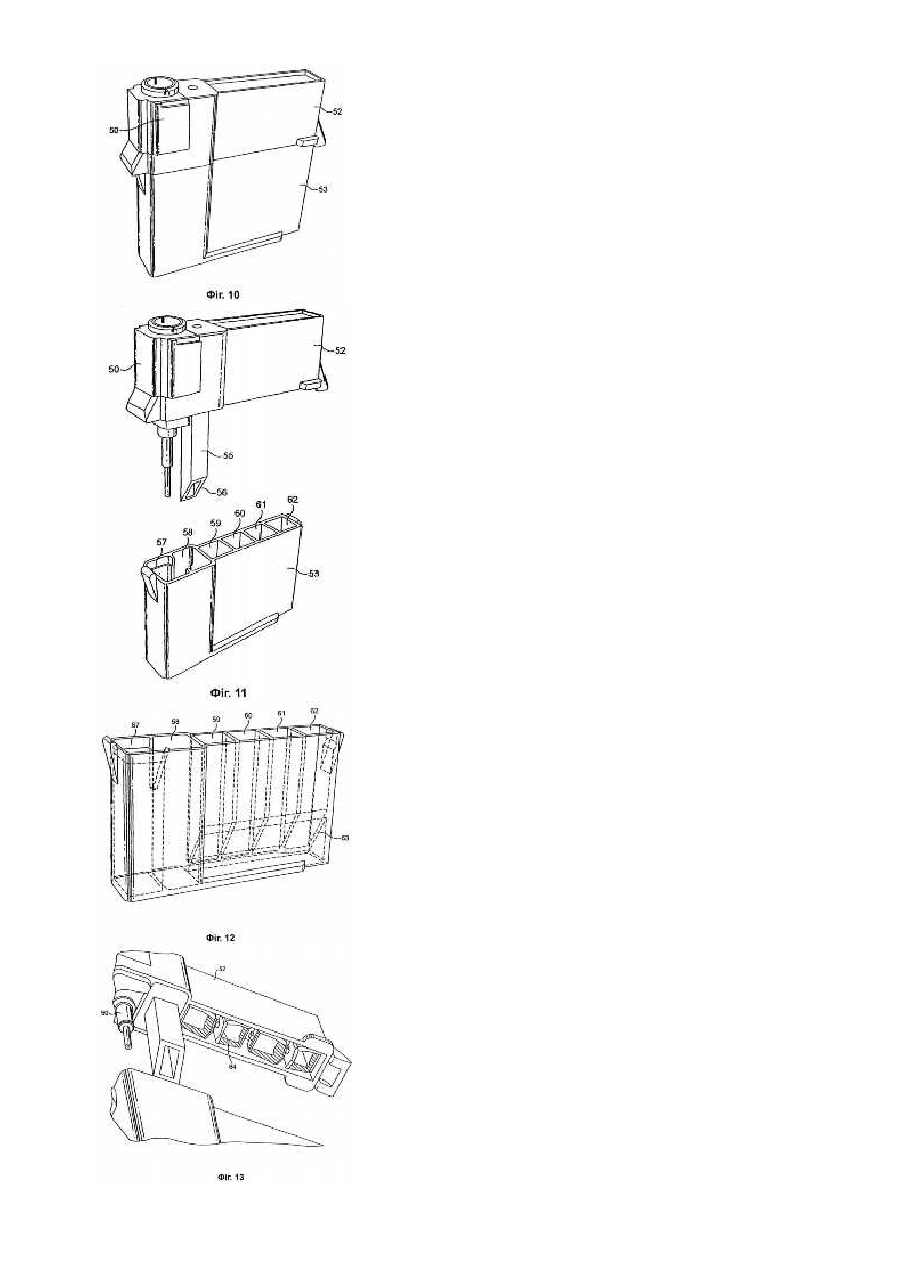

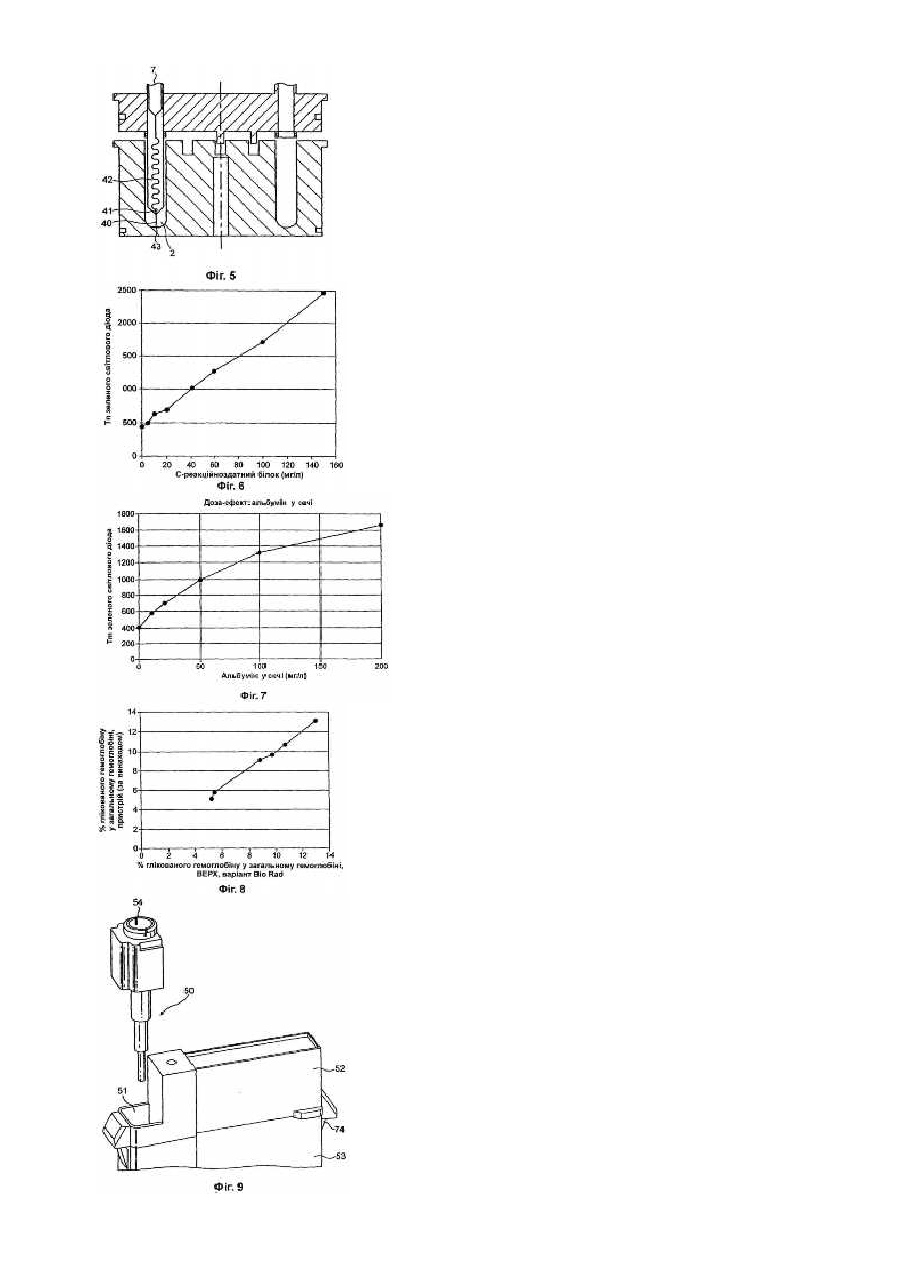

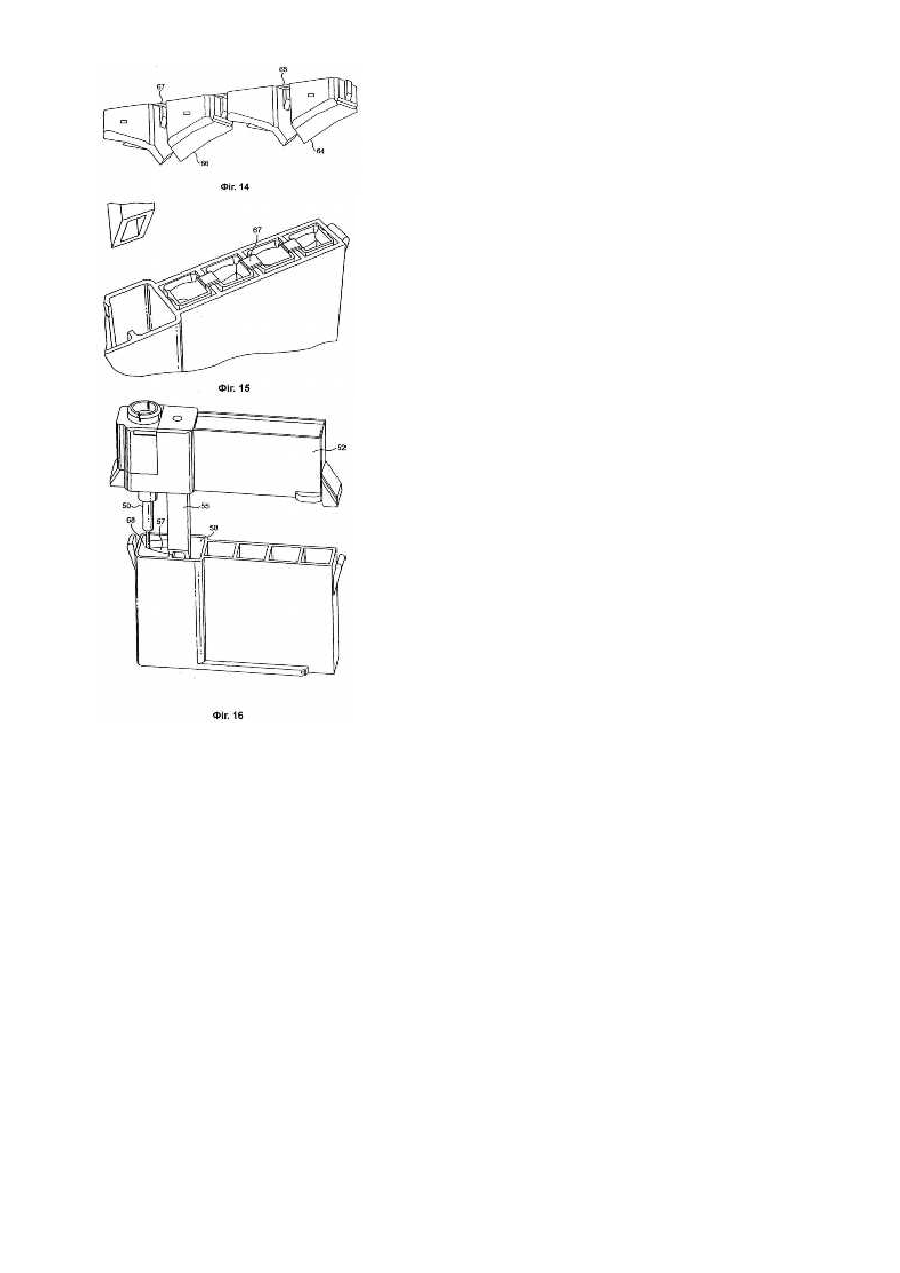

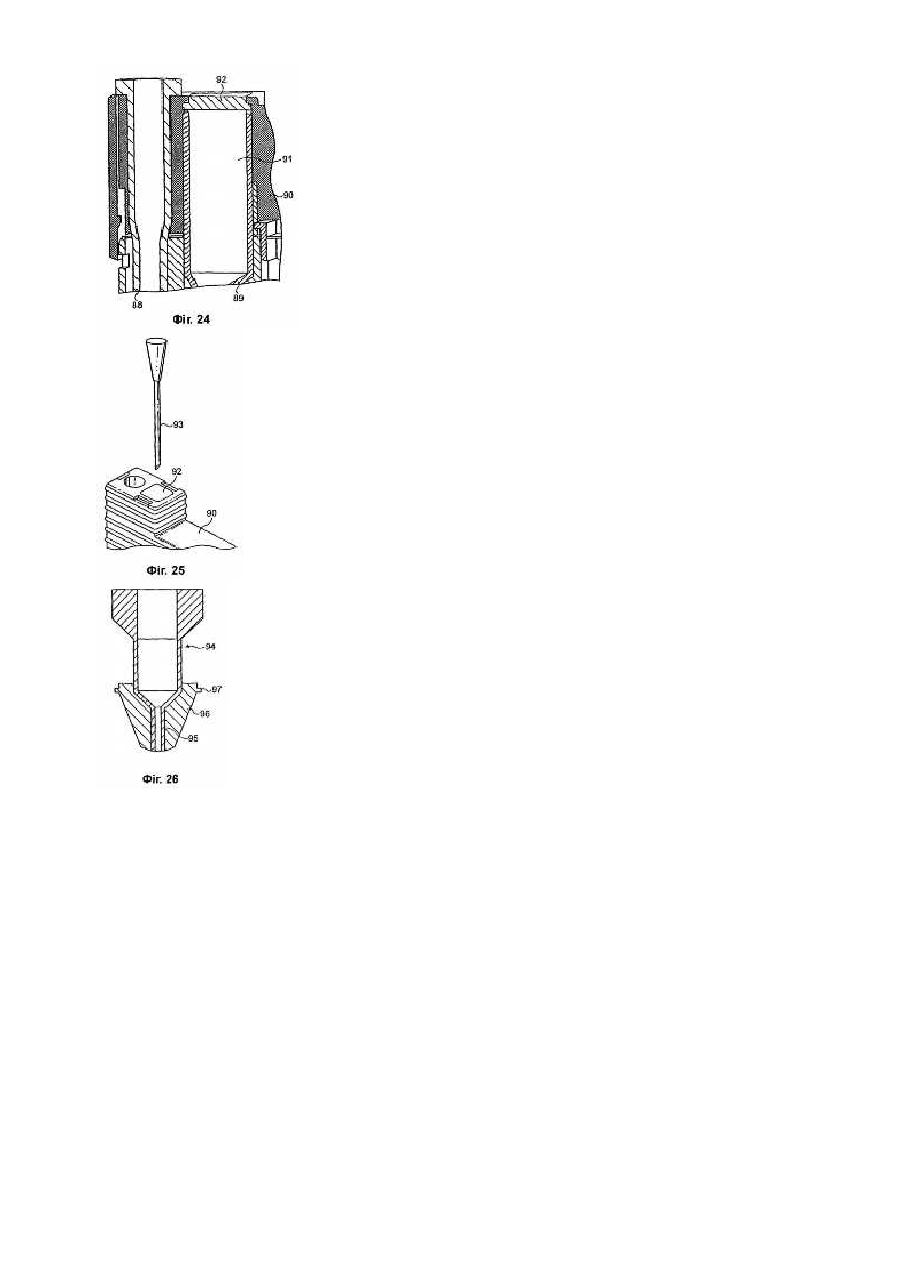

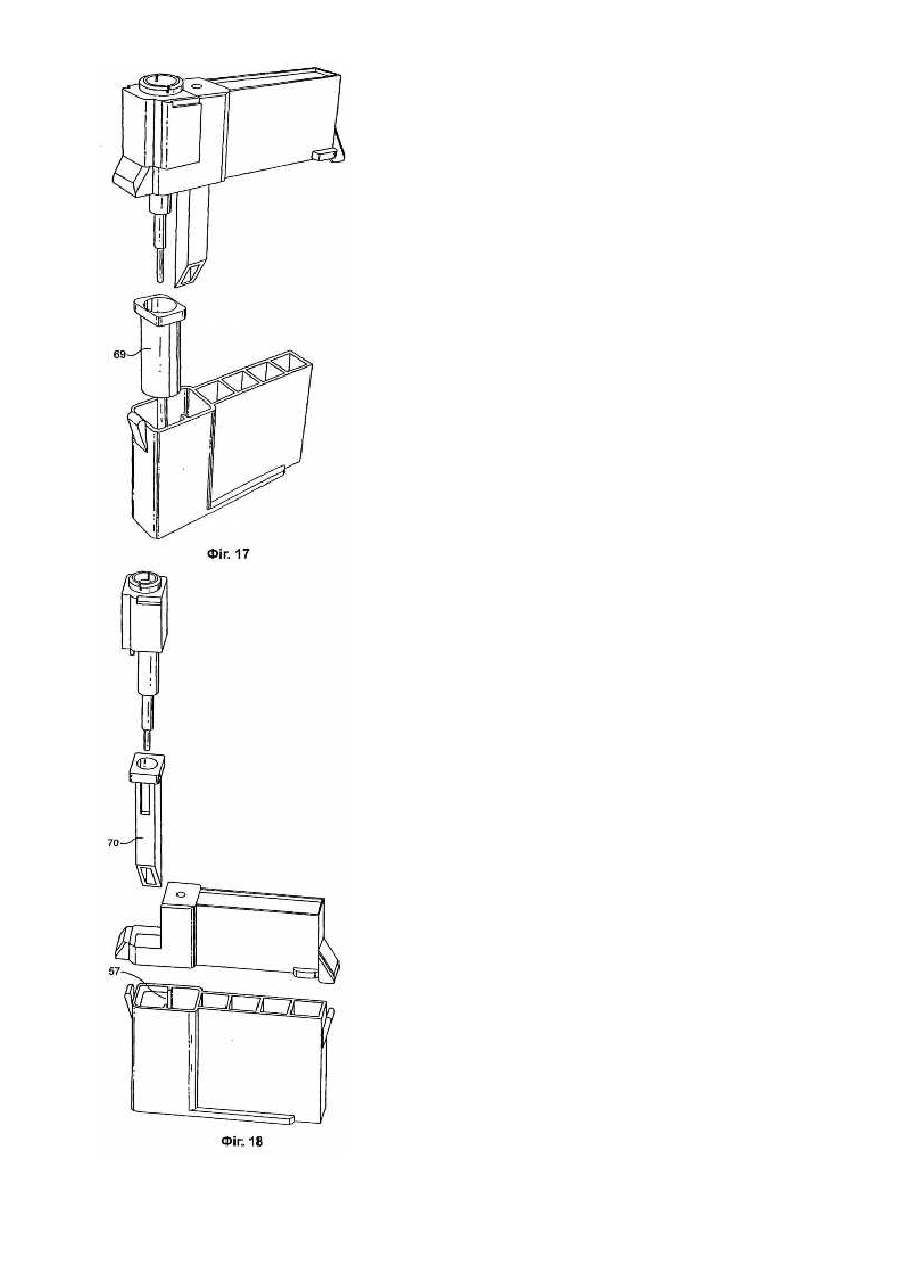

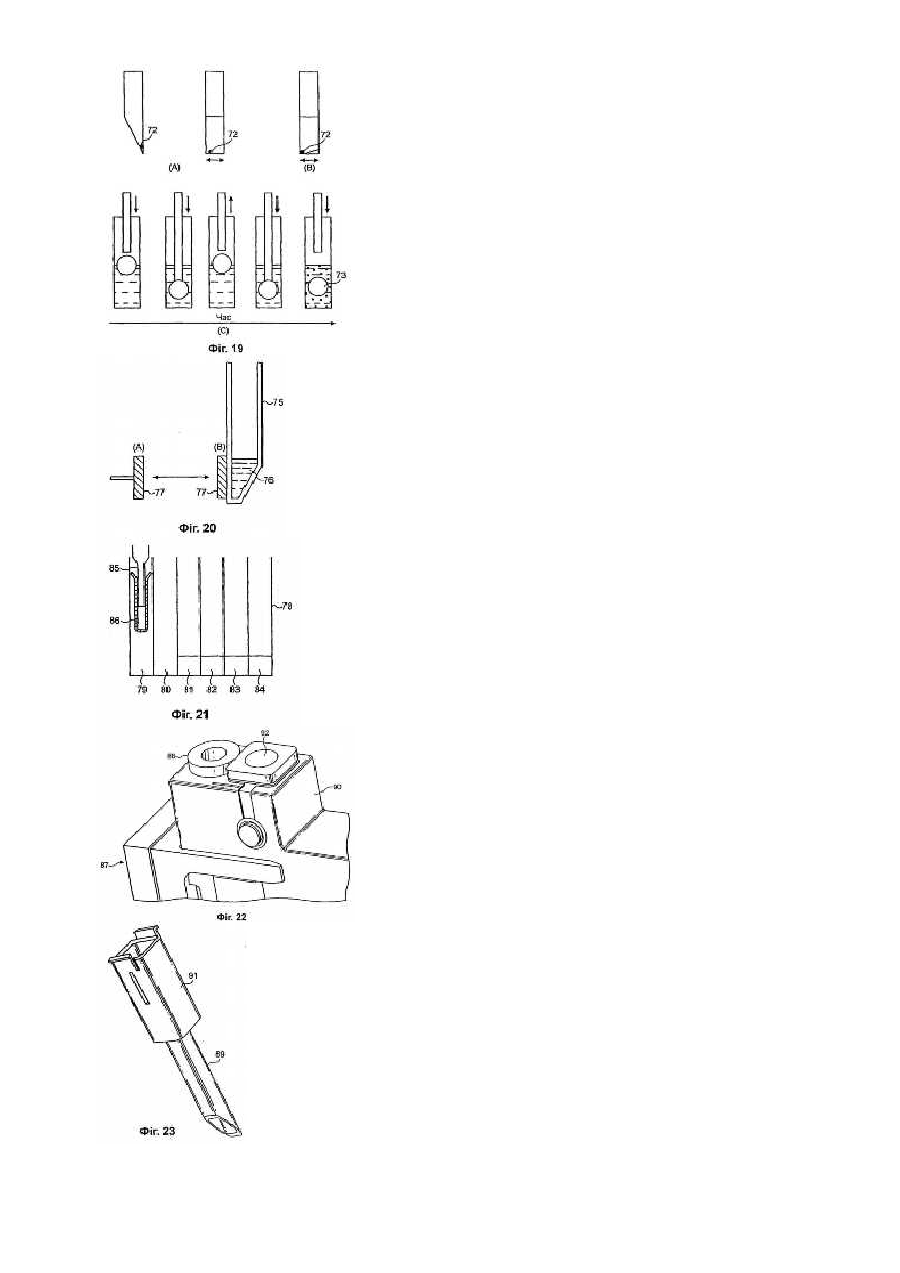

, у яку піпетка 50 зі зразком первинно вводиться. У випадку фігури 18 подовження 70 піпетки служить для перетворення піпетки зі зразком у піпетку з наконечником з мембраною, наприклад, щоб зразок можна було фільтрувати. На Фігурі 19 зображено нижні кінці трьох комірок, влаштованих для виконання аналізу згортання крові. Вони мають на фігурах 19(А) та 19(В) сталеву кульку 72, яку можна переміщувати уздовж основи комірки, а на фігурі 19(С) полімерну кульку 73, яка буде спливати на поверхню зразка доти, доки він буде залишатися рідким. Після виконання аналізу із застосуванням касет з фігур 9-19 поглинальну стрічку переважно вставляють в отвір 51 у кришці касети так, щоб запобігти будь-якому просочуванню рідини, що залишилася у комірках 58-62. Альтернативно, отвір може бути закритим подовженим "поршнем", який застосовують для продавлювання пробійників крізь фольгові ущільнення комірок 58-62. На Фігурі 20 зображено комірку 75 у касеті за винаходом. Ця комірка містить рідину 76, яка містить магнітні полімерні кульки. Для того, щоб відокремити кульки від рідини під час виконання аналізу (наприклад, як у прикладі 12, який описано нижче), магніт 77 переміщують з позиції (А), у якій він є віддаленим від комірки, у позицію (В), у якій він контактує зі стінкою комірки. Піпетку з наконечником з мембраною можна потім вставити у комірку та застосовувати, щоб забрати назад рідину, яка залишилася поза магнітними кульками. На Фігурі 21 схематично зображено касету 78 за винаходом з розташованими у один ряд комірками 79 84, кінець однієї, 79, з яких влаштований для прийому капілярного наконечника 85 зі зразком, який зображено. Усередині комірки 79 розташовують V-подібно зігнений поглинальний папір 86, так що після вставлення капілярного наконечника 85 у комірку 79 боки капіляру витираються. На Фігурах 22 - 25 частково та схематично зображено касету 87 за винаходом, яка має піпетку 88 з капілярним наконечником та піпетку 89 з наконечником з мембраною у кришці 90 касети. Піпетка 89 з наконечником з мембраною має ближче до її ближнього кінця резервуар 91 для відпрацьованої рідини, та коли вона знаходиться у межах кришки 90 касети, резервуар закривається самоущільнювальною гумовою прокладкою 92. Якщо треба прикласти тиск до ближнього кінця піпетки 89 з наконечником з мембраною, то це виконується шляхом пробивання прокладки 92 порожньою голкою 93, приєднаною до сполучного джерела тиску (не зображено). На Фігурі 26 зображено піпетку 94 з капілярним наконечником, яка пропонується як частина касети для проведення аналізів за винаходом. Користувачеві піпетка 94 постачається як піпетка, знімним чином розташована в одній комірці, наприклад, як піпетка 50 у комірці 57 у варіанті здійснення з Фігури 11. Дальній кінець 95 піпетки 94 має рукав 96, який оточує та щільно насаджений на капілярний наконечник і закінчується на одному рівні з кінцем капіляру. Верхній кінець рукава 96 має здатний до деформування фланець 97, який можна проштовхувати у відповідний фланець у комірці, так щоб закрити рукав у комірці. Під час застосування піпетку з капілярним наконечником вилучають з касети разом з приєднаним рукавом 96, який занурюють у рідкий зразок, щоб набрати рідину у капілярний наконечник, та переміщують у комірку і притискують, щоб закрити рукав у комірці. Касету можна потім завантажити у пристрій для проведення аналізів, та під час виконання аналізу відокремлення основи та кришки касети служить для роз'єднання рукава та капіляру. Приклад 1 Аналіз на С-реакційноздатний білок у сироватці Зразки об'ємом 1мкл крові людини, з доданим очищеним С-реакційноздатним білком до концентрації від 0 до 160мг/л, розташовують у комірці з закругленим дном та внутрішнім діаметром 9мм (у касеті для проведення аналізів, що є еквівалентною до касети з фігури 1), яка містить 200мкл розведеної водою рідини (30мМ боратного буфера, рН 8,0, що містить 0,01% маса/об'єм цитрату натрію, 0,02% маса/об'єм NaN3 та дезоксихолат). Піпетку з наконечником з мембраною, що має зовнішній діаметр 7,2мм, опускають у комірку, що містить зразок, та до відкритого кінця піпетки прикладають тиск, нижчий за тиск навколишнього середовища, примушуючи вміст комірки текти крізь мембрану у піпетку. У цьому прикладі мембрана піпетки - це лист нітроцелюлози, на якому зафіксовано моноклональне антитіло анти-С-реакційноздатного білка (яке приготували за стандартними способами). Піпетку потім вилучають з комірки та опускають у другу комірку такої ж самої конфігурації, що містить 200мкл водної дисперсії золотих мікрокульок (середній діаметр 4,5нм, концентрація (оптична густина при 540нм) приблизно 3, що відповідає концентрації антитіла приблизно 50мкг/мл у 50мМ боратного буфера, рН 8,05, що містить 20мМ NaCl, 0,05% маса/об'єм NaN3 та 0,1% маса/об'єм бичачого сироваткового альбуміну), кон'югованих за традиційним способом
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod of assay; device for the realization of the method (variants); assay cartridge (variants)
Назва патенту російськоюСпособ анализа, устройство для осуществления способа (варианты), кассета для анализа (варианты
МПК / Мітки
МПК: G01N 1/10, G01N 21/63, G01N 21/27, G01N 35/02, G01N 33/68, G01N 1/00, B01L 3/02, B01L 3/00, G01N 21/76, G01N 21/64, G01N 33/86, G01N 35/10
Мітки: спосіб, аналізу, здійснення, варіанти, апарат, проведення, пристрій, касета
