Міні-фільтр для отримання питної води

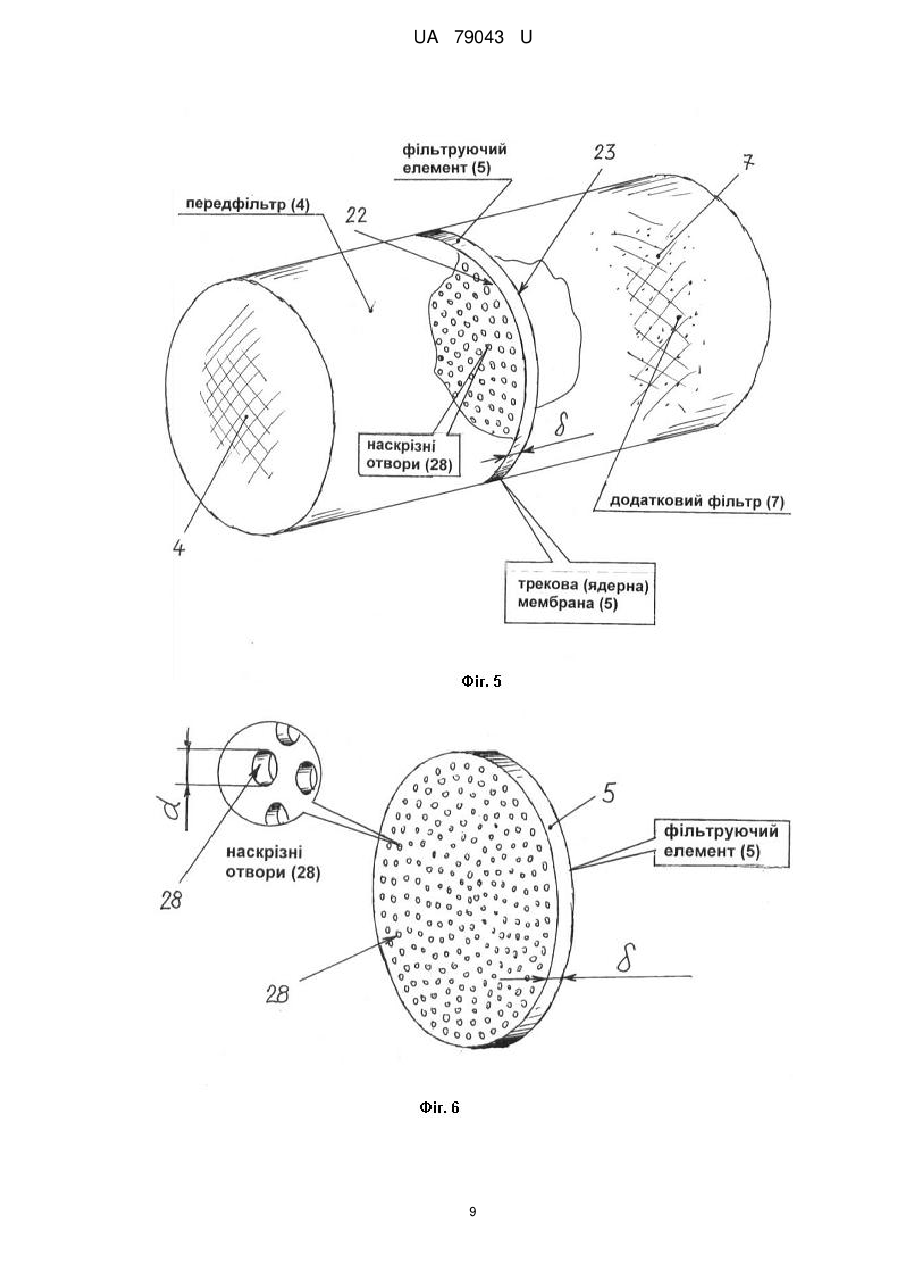

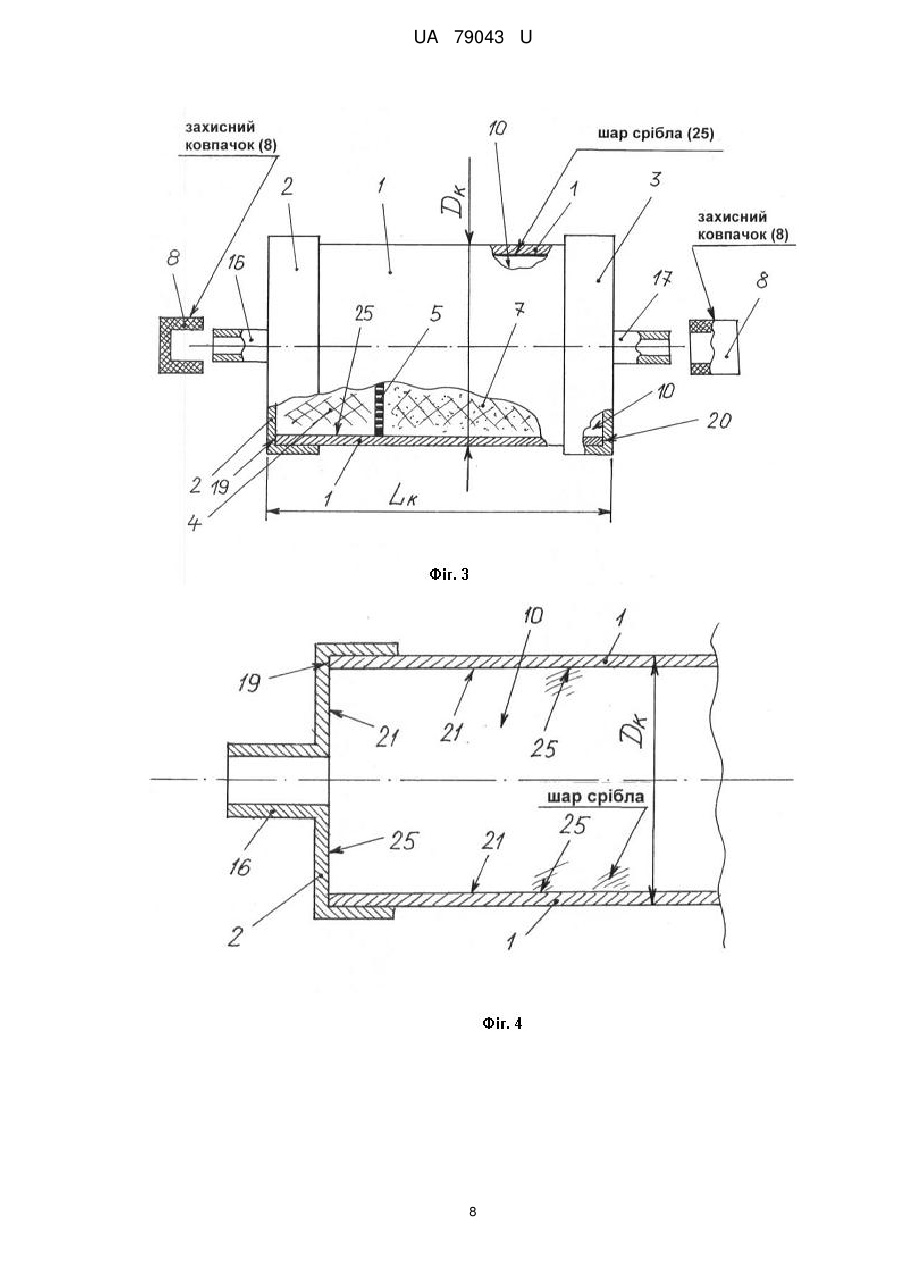

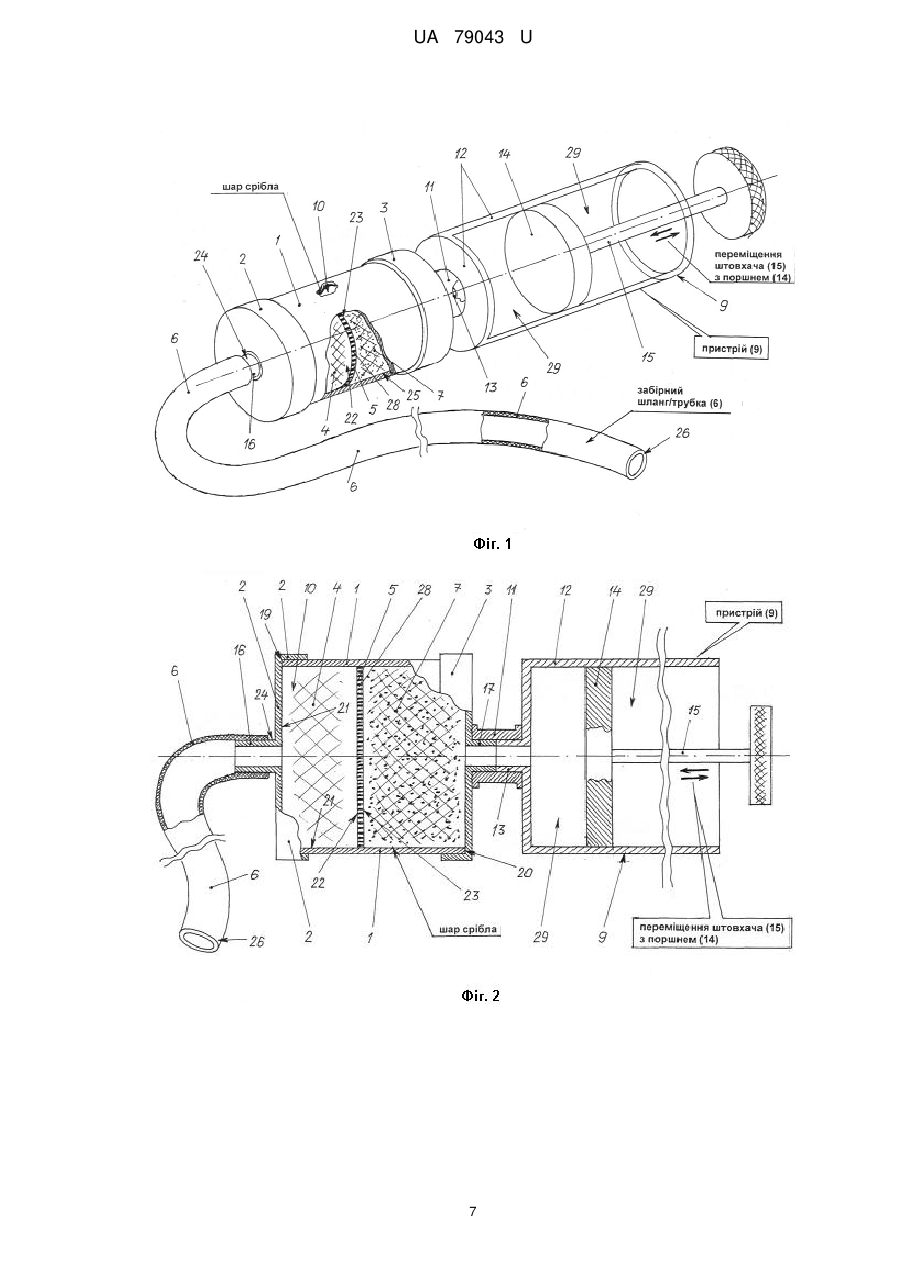

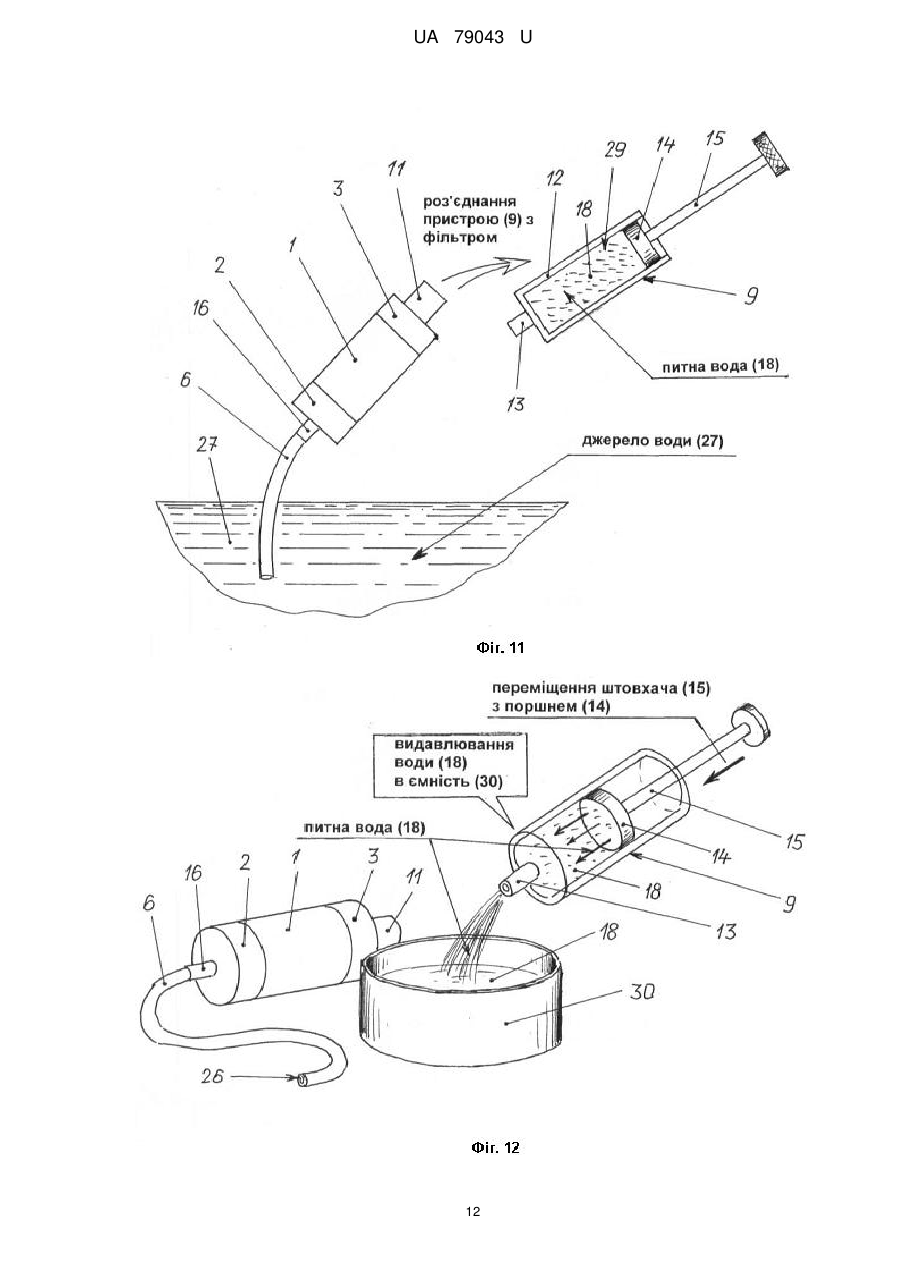

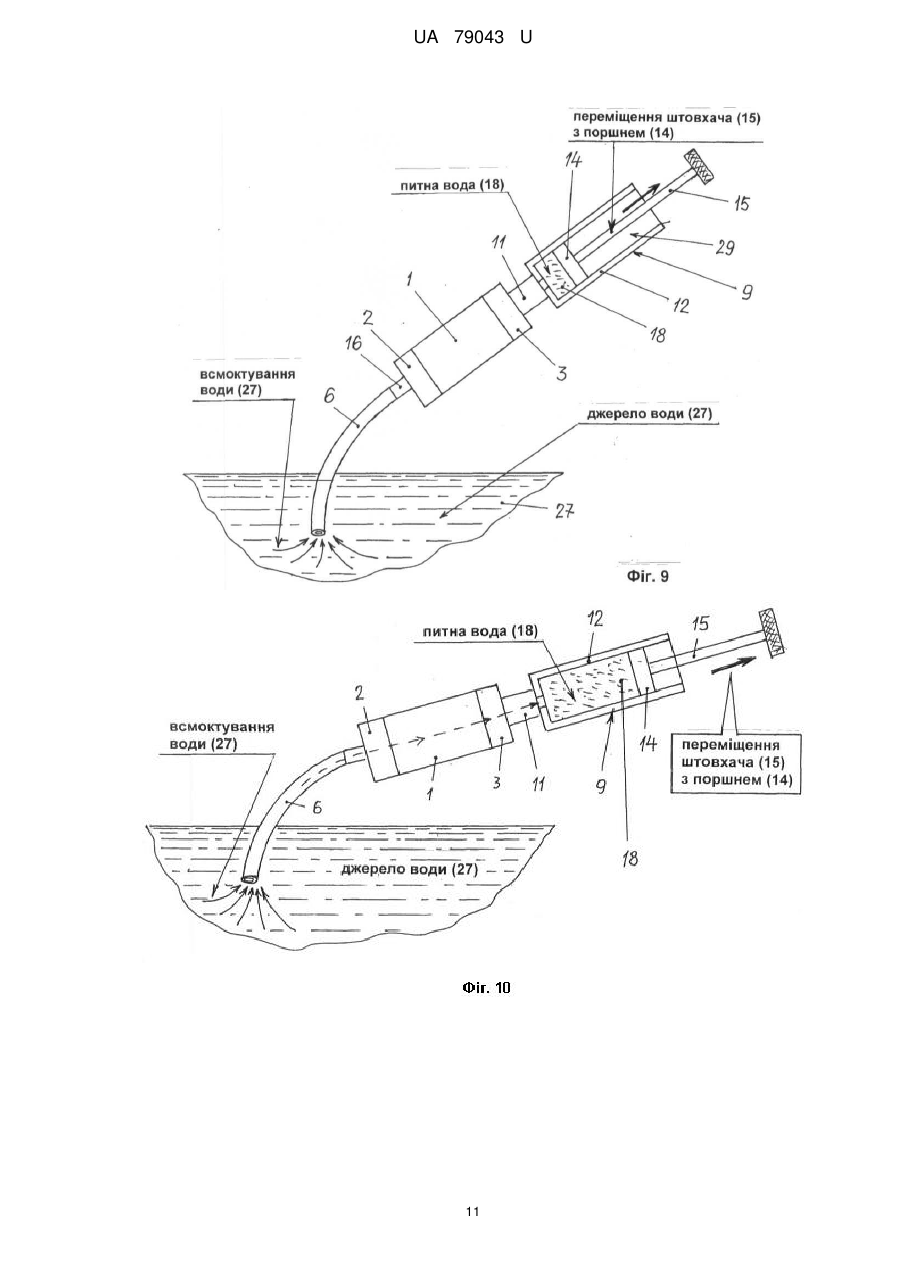

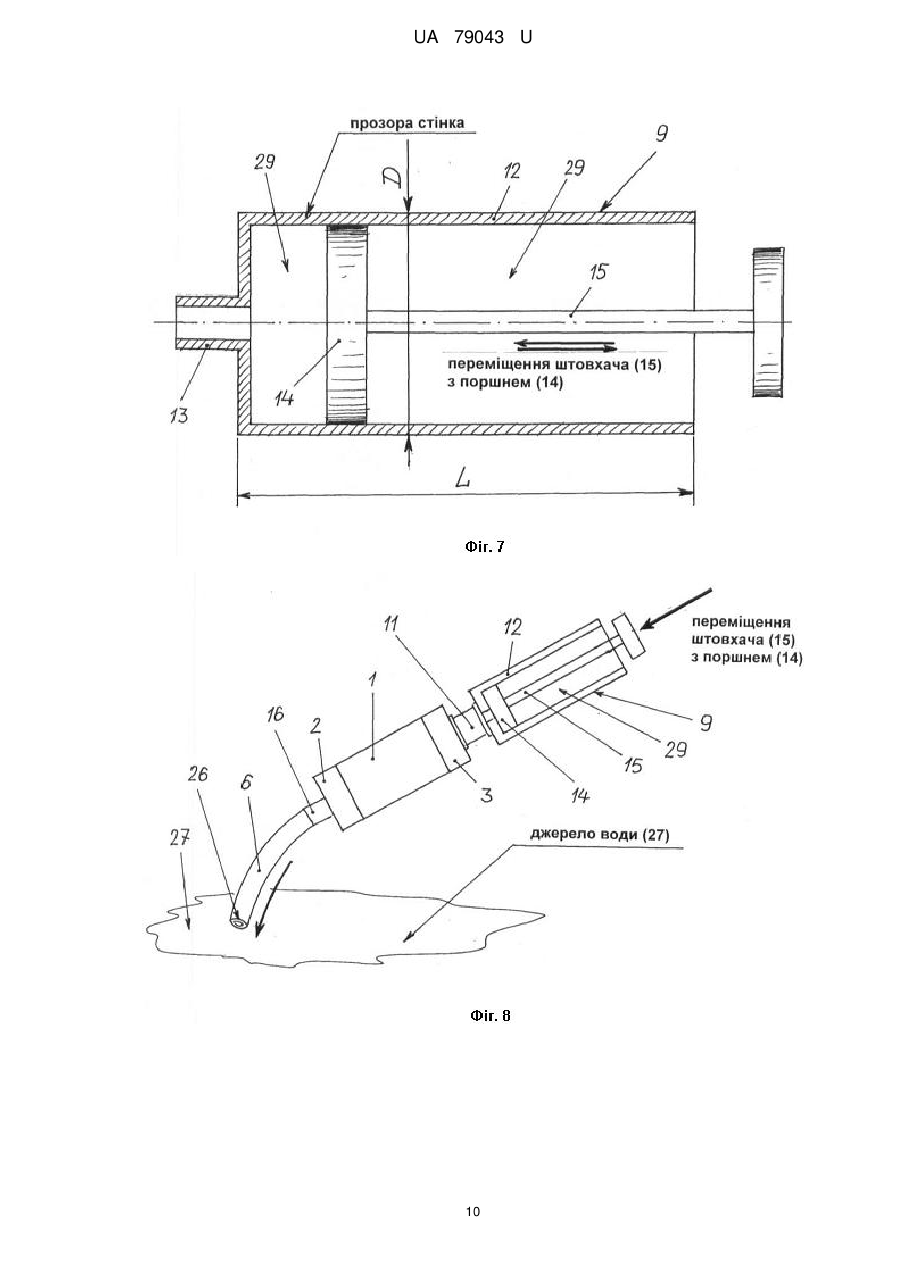

Реферат: Міні-фільтр для отримання питної води містить корпус, кришки, передфільтр, фільтруючий елемент та забірний шланг/трубку. Додатково містить фільтр, захисні ковпачки, пристрій всмоктування води з внутрішньої порожнини корпусу фільтра та фіксатор. UA 79043 U (12) UA 79043 U UA 79043 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі задоволення життєвих потреб людини, зокрема до пристроїв для отримання питної води з забруднених поверхневих і підземних джерел води, а саме до міні-фільтрів для одержання питної води, й може бути використана для індивідуального використання в армійських підрозділах і підрозділах спецназу в районах воєнних дій і надзвичайних ситуацій. У цей час у процесах підготовки питної води широко застосовуються мембранні фільтри. Одним з ефективних фільтрів для очищення питної води вважається система зворотного осмосу. Оберненоосмотична мембрана, що застосовується, пропускає лише молекули води. Всі інші домішки та суспензії, у тому числі й розчинені мінеральні компоненти відфільтровуються у фільтрі на фільтруючих елементах і не попадають в очищену воду [1]. Відомий фільтр для очищення питної води, що містить корпус, ультрафільтраційний блок, фільтроелемент, завантаження з матеріалу із щільністю меншою, ніж щільність води, та патрубки подачі вихідної води, при цьому завантаження виконано переважно з пінополістиролу [2]. До недоліків відомого фільтра належить те, що для його ефективного функціонування необхідно забезпечити тиск води на вході в фільтр до величини не менше 0,6 МПа, що неможливо зробити в польових умовах. Також до недоліків відомого фільтра належить й те, що за допомогою пінополістиролу вода очищується тільки від бруду і не забезпечується підвищення якості очищення води від бактерій, вірусів, відходів нафтохімічних підприємств, радіонуклідів та інших хімічних з'єднань. Відомий фільтр для очищення питної води, що містить корпус із розміщеним у ньому фільтроелементом, та патрубки забору і випуску води, розміщені на корпусі, при цьому фільтроелемент виконано з активного вугілля, просоченого сріблом, причому корпус виконано переважно циліндричного типу [3]. До недоліків відомого фільтра належить те, що для його ефективного функціонування необхідно забезпечити тиск води на вході в фільтр до величини не менше 0,6 МПа, що неможливо зробити в польових умовах. Також до недоліків відомого фільтра належить й те, що вода очищується тільки від бруду і не забезпечується підвищення якості очищення води від бактерій, вірусів, відходів нафтохімічних підприємств, радіонуклідів та інших хімічних з'єднань. Найбільш близьким технічним рішенням, як за суттю, так і за задачею, що вирішується, яке вибрано за найближчий аналог (прототип), є міні-фільтр для отримання питної води, що містить корпус, кришки, передфільтр, фільтруючий елемент та забірний шланг/трубку, при цьому на кожній з кришок виконано штуцер, відповідно на передній кришці - для стикування з забірним шлангом/трубкою, а на задній - для виходу очищеної води, кришки закріплено відповідно на передній та задній торцевих частинах корпусу, передфільтр розміщено всередині корпусу за передньою кришкою із щільним приляганням торцевих частин до внутрішніх поверхонь кришки і корпусу, фільтруючий елемент розміщено за торцевим зрізом передфільтра без зазору із заднім торцевим зрізом зазначеного передфільтра, причому фільтруючий елемент виконано у вигляді трекової мембрани з терефталатової плівки товщиною 9…11 мкм із наскрізними 5 2 циліндричними отворами діаметром 0,2…0,4 мкм та їх кількістю не менше 10 на 1 см , передфільтр виконано з пористого полімерного матеріалу, корпус фільтра виконано переважно циліндричної форми постійного діаметра за довжиною, кришки виконано формою, аналогічною формі корпусу фільтра, штуцери на кришках розміщено переважно в геометричному центрі кришки, зовнішню поверхню штуцера виконано або гладкою, або з різьбленням, поверхню корпусу і кришок виконано або рифленою, або гладкою [4]. До недоліків відомого фільтра, який вибрано за найближчий аналог (прототип), належить те, що вода очищується тільки від бруду дрібнодисперсних природних домішок і не забезпечується очищення води від бактерій, вірусів, відходів нафтохімічних підприємств, радіонуклідів та інших хімічних з'єднань (у фільтрі не передбачений ступінь знезаражування води, у зв'язку з чим не гарантується епідеміологічна безпека очищеної води, особливо при її тривалому зберіганні при високій температурі навколишнього середовища). До недоліків відомого фільтра, який вибрано за найближчий аналог (прототип), належить й те, що не забезпечується очищення від розчинених шкідливих газів, наприклад, від сірководню, метану, радону та інших. В основу корисної моделі поставлено задачу шляхом введення до складу міні-фільтра додаткового фільтра та пристрою всмоктування води з внутрішньої порожнини корпусу фільтра забезпечити підвищення якості очищення води від бруду, бактерій, вірусів, відходів нафтохімічних підприємств, радіонуклідів та інших хімічних з'єднань. Суть корисної моделі в міні-фільтрі для отримання питної води, що містить корпус, кришки, передфільтр, фільтруючий елемент та забірний шланг/трубку, при цьому на кожній з кришок виконано штуцер, відповідно на передній кришці - для стикування з забірним шлангом/трубкою, 1 UA 79043 U 5 10 15 20 25 30 35 40 45 50 55 а на задній - для виходу очищеної води, кришки закріплено відповідно на передній та задній торцевих частинах корпусу, передфільтр розміщено всередині корпусу за передньою кришкою із щільним приляганням торцевих частин до внутрішніх поверхонь кришки і корпусу, фільтруючий елемент розміщено за торцевим зрізом передфільтра без зазору із заднім торцевим зрізом зазначеного передфільтра, причому фільтруючий елемент виконано у вигляді трекової мембрани з терефталатової плівки товщиною 9…11 мкм із наскрізними циліндричними 5 2 отворами діаметром 0,2…0,4 мкм та їх кількістю не менше 10 на 1 см , передфільтр виконано з пористого полімерного матеріалу, корпус фільтра виконано переважно циліндричної форми постійного діаметра за довжиною, кришки виконано формою, аналогічною формі корпусу фільтра, штуцери на кришках розміщено переважно в геометричному центрі кришки, зовнішню поверхню штуцера виконано або гладкою, або з різьбленням, поверхню корпусу і кришок виконано або рифленою, або гладкою, полягає в тому, що він додатково містить фільтр, захисні ковпачки, пристрій всмоктування води з внутрішньої порожнини корпусу фільтра та фіксатор. Суть корисної моделі полягає і в тому, що пристрій всмоктування води з внутрішньої порожнини корпусу фільтра виконано у вигляді шприца, що містить корпус із штуцером і поршень зі штовхачем, розміщений всередині корпусу з можливістю переміщення уздовж корпусу, штуцер пристрою всмоктування води з внутрішньої порожнини корпусу фільтра розмішено в передній частині зазначеного пристрою, фіксатор виконано з можливістю захвата штуцера, розміщеного на задній кришці, та штуцера, розміщеного в передній частині зазначеного пристрою всмоктування води з внутрішньої порожнини корпусу фільтра, додатковий фільтр виконано у вигляді мікрокартриджа зі спресованого активованого вугілля, імпрегнованого сріблом, зазначений додатковий фільтр розміщено всередині корпусу фільтра між фільтруючим елементом та задньою кришкою із щільним приляганням своїх торцевих частин як до внутрішніх поверхонь корпусу і задньої кришки, так і до задньої зовнішньої поверхні фільтруючого елемента, фіксатор виконано з можливістю герметичного з'єднання штуцера, розміщеного на задній кришці, та штуцера, розміщеного в передній частині пристрою всмоктування води з внутрішньої порожнини корпусу фільтра, корпус пристрою всмоктування води з внутрішньої порожнини корпусу фільтра виконано переважно циліндричної форми із зовнішнім діаметром, що дорівнює чи є більшим зовнішнього діаметра корпусу фільтра, корпус пристрою всмоктування води з внутрішньої порожнини корпусу фільтра виконано довжиною або рівною, або більшою, ніж довжина корпусу фільтра, корпус пристрою всмоктування води з внутрішньої порожнини корпусу фільтра виконано переважно прозорим, захисні ковпачки виконано переважно з гуми за внутрішніми габаритами меншими, ніж зовнішні габарити штуцерів, забірний шланг/трубку виконано переважно гнучким з можливістю щільного зачеплення до штуцера передньої кришки, передню кришку виконано знімною. Суть корисної моделі полягає також і в тому, що корпус і кришки виконано або з металу чи сплавів, або з пластичних матеріалів, а на внутрішню поверхню корпусу і кришок нанесено шар срібла. Досягнення технічного результату у міні-фільтрі для отримання питної води дійсно можливе тому, що: - шляхом введення до складу міні-фільтра додаткового фільтра, який виконано у вигляді мікрокартриджа зі спресованого активованого вугілля, імпрегнованого сріблом, забезпечується знезаражування очищеної води водночас із її очищенням від природного бруду та дрібнодисперсних домішок, а також видалення з води розчинених газів; - шляхом введення до складу міні-фільтра захисних ковпачків забезпечується чистота внутрішніх порожнин міні-фільтра та пристрою всмоктування води з внутрішньої порожнини корпусу фільтра; - шляхом введення до складу міні-фільтра пристрою всмоктування води з внутрішньої порожнини корпусу фільтра забезпечується перепад тиску на вході і виході міні-фільтра (достатній для фільтрування води через додатковий мікрокартридж), що необхідно для всмоктування очищеної води у внутрішню порожнину зазначеного пристрою всмоктування води з внутрішньої порожнини корпусу фільтра для її подальшого використання людиною, та пролонговане знезаражування очищеної води іонами срібла; - шляхом введення до складу міні-фільтра фіксатора забезпечується жорсткість з'єднання між собою корпусу міні-фільтра і пристрою всмоктування води з внутрішньої порожнини корпусу фільтра, а також герметизації місця стику/з'єднання штуцера, розміщеного на задній кришці, та штуцера, розміщеного в передній частині зазначеного пристрою всмоктування води з внутрішньої порожнини корпусу фільтра, - шляхом нанесення на внутрішню поверхню корпусу і кришок шару срібла забезпечується безпосереднє пролонговане знезаражування води, що очищується, іонами срібла. 2 UA 79043 U 5 10 15 20 25 30 35 40 45 50 55 60 Суть корисної моделі пояснюється за допомогою креслень, де на Фіг. 1 показано зовнішній вигляд міні-фільтра для отримання питної води, що заявляється (на виді ¾ спереду), на Фіг. 2 (головна для публікації) показано конструктивно-компонувальну схему міні-фільтра для отримання питної води, що заявляється, у зібраному стані, на Фіг. 3 показано конструктивнокомпонувальну схему міні-фільтра, на Фіг. 4 показано схему нанесення шару срібла на внутрішню поверхню корпусу і кришок, на Фіг. 5 показано взаємне розташування між собою передфільтра, фільтруючого елемента та додаткового фільтра в корпусі міні-фільтра для отримання питної води, що заявляється, на Фіг. 6 показано схему фільтруючого елемента з виконаними на ньому наскрізними отворами, на Фіг. 7 показано конструктивно-компонувальну схему пристрою всмоктування води з внутрішньої порожнини корпусу фільтра, на Фіг. 8-12 показано схеми поетапного використання міні-фільтра, що заявляється, для отримання питної води з джерела води. Міні-фільтр для отримання питної води (що заявляється) містить (як варіант конструктивного виконання) корпус 1, передню (позиція 2) та задню (позиція 3) кришки, передфільтр 4, фільтруючий елемент 5, забірний шланг/трубку 6, додатковий фільтр 7, захисні ковпачки 8, пристрій 9 всмоктування води з внутрішньої порожнини 10 корпусу фільтра та фіксатор 11 - див. схеми на Фіг. 1-2. Зазначений пристрій 9 всмоктування води з внутрішньої порожнини 10 корпусу 1 фільтра виконано у вигляді шприца, що містить корпус 12 із штуцером 13 і поршень 14 зі штовхачем 15, розміщений всередині корпусу 12 з можливістю переміщення уздовж зазначеного корпусу 12 - див. схеми на Фіг. 1-2, 7 та 8-12. При цьому на кожній з кришок (позиції 2 і 3) виконано штуцер (позиції 16 і 17), відповідно, штуцер 16 на передній кришці 2 - для стикування з забірним шлангом/трубкою 6, а на задній кришці 3 - штуцер 17 для виходу очищеної води 18 (див. схеми на Фіг. 1-7, 8-12). Конструктивно складові елементи міні-фільтра, що заявляється, закріплено/розміщено між собою таким чином: - кришки (позиції 2 і 3) закріплено, відповідно, на передній (позиція 19) та задній (позиція 20) торцевих частинах корпусу 1 міні-фільтра (див. схеми на Фіг. 1-3), - передфільтр 4 розміщено всередині корпусу 1 за передньою кришкою 2 із щільним приляганням торцевих частин до внутрішніх поверхонь 21 кришки 2 і корпусу 1 (див. схеми на Фіг. 2-3), - фільтруючий елемент 5 розміщено за торцевим зрізом 22 передфільтра 4 без зазору із заднім торцевим зрізом 22 зазначеного передфільтра 4 (див. схеми на Фіг. 2-3, 5), - штуцер 13 пристрою 9 всмоктування води з внутрішньої порожнини корпусу 1 фільтра розміщено в передній частині зазначеного пристрою 9 (див. схеми на Фіг. 2, 7), - додатковий фільтр 6 розміщено всередині корпусу 1 фільтра між фільтруючим елементом 5 та задньою кришкою 3 із щільним приляганням своїх торцевих частин як до внутрішніх 21 поверхонь корпусу 1 і задньої кришки 3, так і до задньої зовнішньої поверхні 23 фільтруючого елемента 5 (див. схеми на Фіг. 2-3, 5), - штуцери (позиції 16 і 17) на кришках (відповідно позиції 2 і 3) розміщено переважно в геометричному центрі кришки (див. схему на Фіг. 3). Конструктивно і технологічно конструктивні елементи міні-фільтра, що заявляється, виконано таким чином: - фіксатор 11 виконано з можливістю захвата штуцера 17, розміщеного на задній кришці 3, та штуцера 13, розміщеного в передній частині зазначеного пристрою 9 всмоктування води з внутрішньої порожнини 10 корпусу 1 фільтра (див. схеми на Фіг. 2, 8-10), - додатковий фільтр 7 виконано у вигляді мікрокартриджа зі спресованого активованого вугілля, імпрегнованого сріблом, - фіксатор 11 виконано з можливістю герметичного з'єднання штуцера 17, розміщеного на задній кришці 3, та штуцера 13, розміщеного в передній частині пристрою 9 всмоктування води з внутрішньої порожнини 10 корпусу 1 фільтра (див. схеми на Фіг. 2, 8-10), - корпус 12 пристрою 9 всмоктування води з внутрішньої порожнини 10 корпусу 1 фільтра виконано переважно циліндричної форми із зовнішнім діаметром D, що дорівнює чи є більшим зовнішнього діаметра Dk корпусу 1 фільтра - (D=Dк) або (D>Dк) (див. схеми на Фіг. 2-3, 7), - корпус 12 пристрою 9 всмоктування води 18 з внутрішньої порожнини 10 корпусу 1 фільтра виконано довжиною L або рівною, або більшою, ніж довжина Lк корпусу 1 фільтра - L=Lк або L>Lк (див. Фіг. 7), - корпус 12 пристрою 9 всмоктування води 18 з внутрішньої порожнини 10 корпусу 1 фільтра виконано переважно прозорим, - захисні ковпачки 8 виконано переважно з гуми за внутрішніми габаритами меншими, ніж зовнішні габарити штуцерів (позиції 16, 17 та 13), 3 UA 79043 U 5 10 15 20 25 30 35 40 45 50 55 60 - забірний шланг/трубок 6 виконано переважно гнучким з можливістю щільного зачеплення до штуцера 16 передньої кришки 2 міні-фільтра (див. схеми на Фіг. 1-2, 8-12), - передню кришку 2 виконано знімною, - передфільтр 4 виконано з пористого полімерного матеріалу, - корпус 1 фільтра виконано переважно циліндричної форми постійного діаметра Dк за довжиною Lк (Dк - const) (див. схему на Фіг. 3), - кришки (позиції 2 і 3) виконано формою, аналогічною формі корпусу 1 фільтра, - зовнішню поверхню 24 штуцера (позиції 16, 17 і 13) виконано або гладкою, або з різьбленням, - поверхню корпусу 1 і кришок (позиці 2 і 3) виконано або рифленою, або гладкою, - корпус 1 і кришки (позиці 2 і 3) виконано або з металу чи сплавів, або з пластичних матеріалів. - на внутрішню поверхню 21 корпусу 1 і кришок (позиці 2 і 3) нанесено шар 25 срібла (див. схему на Фіг. 4). Конструктивно і технологічно фільтруючий елемент 5 (див. схеми на Фіг. 2, 5-6) виконано у вигляді трекової (ядерної) мембрани з терефталатової плівки товщиною 8=9…11 мкм (або більше - до 23 мкм) із наскрізними циліндричними отворами діаметром d=0,2…0,4 мкм та їх 5 2 кількістю не менше 10 на 1 см (трекова мембрана виготовляється за допомогою її бомбардування високоенергетичними іонами криптону, які пробивають плівку наскрізь (за 12 допомогою прискорювача іонів, що виробляє до 10 іонів в секунду). В місцях проходження окремих іонів утворюються канали деструктованого матеріалу (треки), що відрізняються за своїми фізико-хімічними властивостями від неушкодженого іонами матеріалу плівки. При наступному травленні обробленої іонами плівки в розчині луги на місці треків утворюються строго однакові наскрізні отвори циліндричної форми. Діаметр цих отворів можна варіювати в діапазоні від 0,05 до 3 мкм в залежності від умов травлення. Зазначене дозволяє призводить 59 трекові мембрани із щільністю пор в діапазоні 10 10 пор на квадратний сантиметр). Міні-фільтр для отримання питної води, що заявляється, експлуатується таким чином. Для приведення в експлуатацію з переднього штуцера 16 (що розміщений на передній кришці 2), з заднього штуцера 17 (що розміщений на задній кришці 3) та зі штуцера 13, що розміщений на корпусі 12 пристрою 9 всмоктування води 18 з внутрішньої порожнини 10 корпусу 1 фільтра знімаються захисні ковпачки 8. Штовхан 15 з поршнем 14 переміщують в крайнє переднє положення (у бік штуцера 13, що розміщений на корпусі 12 пристрою 9 всмоктування води 18 з внутрішньої порожнини 10 корпусу 1 фільтра. Далі на задній штуцер 17 (що розміщений на задній кришці 3) встановлюють фіксатор 11 до якого з вільного боку приєднують (через штуцер 13) зазначений пристрій 9 всмоктування води 18 з внутрішньої порожнини 10 корпусу 1 фільтра. Після цього на передній штуцер 16 (передньої кришки 2) одягають забірний шланг/трубку 6 (див. схеми на Фіг. 1-2). У такому вигляді (див. схеми на Фіг. 1-2) міні-фільтр для отримання питної води, що заявляється, є готовим до роботи (див. схеми на Фіг. 1-2, 8). Для отримання питної води вільний кінець 26 забірного шлангу/трубки 6 вставляють в джерело з водою 27, з якого планується отримати очищену воду (див. схеми на Фіг. 8-9). Шляхом переміщення поршня 14 (за допомогою штовхача 15) всередині корпусу 12 пристрою 9 всмоктування води 18 з внутрішньої порожнини 10 корпусу 1 фільтра створюють (шляхом переміщення поршня 14 у зворотній бік від штуцера 13) розрядження (-Р) у внутрішній порожнині 10 корпусу 1 фільтра, чим забезпечують всмоктування неочищеної води 27 у внутрішню порожнину 10 корпусу 1 фільтра (яка обмежена внутрішніми поверхнями 21 стінок корпусу 1 і кришок (позиції 2 і 3) - див. схему на Фіг. 8. Неочищена вода 27 по шлангу/трубці 6 попадає в передній штуцер 16, а з нього на передфільтр 4, в якому здійснюється попереднє очищення води від бруду і різного типу природних домішок - див. схеми на Фіг. 8-9. Далі під дією розрядження неочищена вода попадає в отвори 28 фільтруючого елемента 5, в якому здійснюється затримання забруднень (трекова (ядерна) мембрана - фільтруючий елемент 5 - являє собою терефталатову плівку товщиною 8=9…11 мкм із наскрізними 5 2 циліндричними отворами діаметром d=0,2…0,4 мкм та їх кількістю не менше 10 на 1 см . Мембрана працює за рахунок природного перепаду тиску, пропускає всі необхідні організму мінерали і затримує забруднення. Основна властивість трекових мембран, що відрізняє їх від інших типів мембран - висока селективність, а саме, всі одиночні пори мають однаковий діаметр з відхиленнями не більше 5 %. Тому в залежності від функціонального призначення, наприклад, 4 UA 79043 U 5 10 15 20 25 30 35 40 45 50 55 60 для проведення фільтрації лише механічних домішок, або для фільтрації бактеріальних чи вірусних суспензій тощо, може бути вибраний відповідний номінал трекової мембрани, оптимальний для певного процесу мікрофільтрації. Зазначена мембрана затримує забруднення і пропускає необхідні для організму людини солі - при зазначених діаметрах отворів/пор добре відфільтровуються найбільш розповсюджені шкідливі речовини, що містяться в воді, при цьому вода не збіднюється необхідними організму людини мікроелементами). Після виходу з фільтруючого елемента 5 попередньо очищена вода потрапляє до додаткового фільтра 7 (який виконано у вигляді мікрокартриджа зі спресованого активованого вугілля, імпрегнованого сріблом), де здійснюється остаточне очищення води 27. У додатковому фільтрі 7 здійснюється пролонговане знезаражування очищеної води іонами срібла, а також видалення з неї розчинених газів (див. схеми на Фіг. 9-10). При проходженні води 27 по всьому фільтрі за допомогою шару 25 срібла (нанесеного на внутрішню поверхню 21 корпусу 1 і кришок 2 і 3 здійснюється додаткове знезаражування води, що очищується, іонами срібла. З виходу додаткового фільтра 7 очищена вода 18 потрапляє в задній штуцер 17, а з нього через штуцер 13 у внутрішню порожнину 29 пристрою 9 всмоктування води 18 з внутрішньої порожнини 10 корпусу 1 фільтра. Поршень 14 за допомогою штовхача 15 переміщують на максимальну величину уздовж корпусу 12 зазначеного пристрою 9 (забезпечуючи максимальний об'єм очищеної води 18) - див. схему на Фіг. 10. Завдяки прозорому матеріалу, з якого виконано корпус 12 пристрою 9 всмоктування води 18 з внутрішньої порожнини 10 корпусу 1 фільтра, забезпечують візуальний огляд очищеної води 18 (при можливих порушеннях всіх фільтруючих елементів (позиції 4, 5 і 7), що знаходяться всередині корпусу 1 міні-фільтра (що заявляється). Далі пристрій 9 всмоктування води 18 з внутрішньої порожнини 10 корпусу 1 фільтра від'єднують від фіксатора 11 (див. схему на Фіг. 11), а очищену воду 18 зливають із внутрішньої порожнини 29 (через штуцер 13) в ємність 30 для зберігання (див. схему на Фіг. 12). Для повторення операції поршень 14 за допомогою штовхача 15 переміщують в крайнє переднє положення, а пристрій 9 всмоктування води 18 з внутрішньої порожнини 10 корпусу 1 фільтра приєднують до фіксатора 11, створюючи герметичне з'єднання корпусу 1 фільтра і зазначеного пристрою 9 всмоктування води 18 з внутрішньої порожнини 10 корпусу 1 фільтра. Для отримання наступної порції питної води 18, операції по всмоктуванню неочищеної води 27 у внутрішню порожнину 10 фільтра повторюють до моменту зливання очищеної води 18 з внутрішньої порожнини 29 пристрою 9 (через штуцер 13) в ємність 30 для зберігання. Після створення необхідного запасу питної води 18, розбирають з'єднані між собою мініфільтр та пристрій 9 (всмоктування води 18 з внутрішньої порожнини 10 корпусу 1 фільтра), при цьому забірний шланг/трубку 6 знімають з переднього штуцера 16, а фіксатор 11 - з заднього штуцера 17. Далі всі штуцери (позиції 16, 17 і 13) герметизуються захисними ковпачками 8. Підвищення ефективності застосування міні-фільтра для отримання питної води, який заявляється, у порівнянні з прототипом, досягається шляхом введення до складу міні-фільтра додаткового фільтра, який виконано у вигляді мікрокартриджа зі спресованого активованого вугілля, імпрегнованого сріблом, та нанесення на внутрішню поверхню корпусу і кришок шару срібла, що забезпечує знезаражування очищеної води водночас із її очищенням від природного бруду та дрібнодисперсних домішок, а також видалення з води розчинених газів. Підвищення ефективності застосування міні-фільтра для отримання питної води, що заявляється, у порівнянні з прототипом, досягається й тим, що шляхом введення до складу міні-фільтра пристрою всмоктування води з внутрішньої порожнини корпусу фільтра забезпечується перепад тиску на вході і виході міні-фільтра (достатній для фільтрування води через додатковий мікрокартридж), що необхідно для всмоктування очищеної води у внутрішню порожнину зазначеного пристрою всмоктування води з внутрішньої порожнини корпусу фільтра для її подальшого використання людиною, та пролонговане знезаражування очищеної води іонами срібла. Підвищення ефективності застосування міні-фільтра для отримання питної води, який заявляється, у порівнянні з прототипом, досягається шляхом, у порівнянні з прототипом, досягається також й тим, що шляхом введення до складу міні-фільтра фіксатора забезпечується жорсткість з'єднання між собою корпусу міні-фільтра і пристрою всмоктування води з внутрішньої порожнини корпусу фільтра (а також герметизації місця стику/з'єднання штуцера, розміщеного на задній кришці, та штуцера, розміщеного в передній частині зазначеного пристрою всмоктування води з внутрішньої порожнини корпусу фільтра, а шляхом введення до складу міні-фільтра захисних ковпачків забезпечується чистота внутрішніх порожнин міні-фільтра та пристрою всмоктування води з внутрішньої порожнини корпусу фільтра. 5 UA 79043 U 5 10 15 20 25 30 35 40 45 50 Джерела інформації: 1. http: www/minifilter.ru/info-202/html. 2. Авторське свідоцтво СРСР № 1584984 "Апарат для очистки воды", МПК 6 В01D 61/18, В01D 25/00, С02F 1/00 - аналог. 3. Фільтр побутовий "Родник-3М", Технічний опис (ТУ 6-16-22-91-87) - аналог. 4. Патент України на винахід № 4878 (13) С1 від 28.12.1994 р. "Побутовий фільтр для тонкого очищення води", МПК 6 В01D 61/18, В01D 25/00, С02F 1/00 (Бюл. № 7-1, 1994 р.) прототип. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Міні-фільтр для отримання питної води, що містить корпус, кришки, передфільтр, фільтруючий елемент та забірний шланг/трубку, при цьому на кожній з кришок виконано штуцер, відповідно на передній кришці - для стикування з забірним шлангом/трубкою, а на задній - для виходу очищеної води, кришки закріплено відповідно на передній та задній торцевих частинах корпусу, передфільтр розміщено всередині корпусу за передньою кришкою із щільним приляганням торцевих частин до внутрішніх поверхонь кришки і корпусу, фільтруючий елемент розміщено за торцевим зрізом передфільтра без зазору із заднім торцевим зрізом зазначеного передфільтра, причому фільтруючий елемент виконано у вигляді трекової мембрани з терефталатової плівки товщиною 9-11 мкм із наскрізними циліндричними 5 2 отворами діаметром 0,2-0,4 мкм та їх кількістю не менше 10 на 1 см , передфільтр виконано з пористого полімерного матеріалу, корпус фільтра виконано переважно циліндричної форми постійного діаметра за довжиною, кришки виконано формою, аналогічною формі корпусу фільтра, штуцери на кришках розміщено переважно в геометричному центрі кришки, зовнішню поверхню штуцера виконано або гладкою, або з різьбленням, поверхню корпусу і кришок виконано або рифленою, або гладкою, який відрізняється тим, що він додатково містить фільтр, захисні ковпачки, пристрій всмоктування води з внутрішньої порожнини корпусу фільтра та фіксатор, при цьому пристрій всмоктування води з внутрішньої порожнини корпусу фільтра виконано у вигляді шприца, що містить корпус із штуцером і поршень зі штовхачем, розміщений всередині корпусу з можливістю переміщення уздовж корпусу, штуцер пристрою всмоктування води з внутрішньої порожнини корпусу фільтра розмішено в передній частині зазначеного пристрою, фіксатор виконано з можливістю захвата штуцера, розміщеного на задній кришці, та штуцера, розміщеного в передній частині зазначеного пристрою всмоктування води з внутрішньої порожнини корпусу фільтра, додатковий фільтр виконано у вигляді мікрокартриджа зі спресованого активованого вугілля, імпрегнованого сріблом, зазначений додатковий фільтр розміщено всередині корпусу фільтра між фільтруючим елементом та задньою кришкою із щільним приляганням своїх торцевих частин як до внутрішніх поверхонь корпусу і задньої кришки, так і до задньої зовнішньої поверхні фільтруючого елемента, фіксатор виконано з можливістю герметичного з'єднання штуцера, розміщеного на задній кришці, та штуцера, розміщеного в передній частині пристрою всмоктування води з внутрішньої порожнини корпусу фільтра, корпус пристрою всмоктування води з внутрішньої порожнини корпусу фільтра виконано переважно циліндричної форми із зовнішнім діаметром, що дорівнює чи є більшим зовнішнього діаметра корпусу фільтра, корпус пристрою всмоктування води з внутрішньої порожнини корпусу фільтра виконано довжиною або рівною, або більшою, ніж довжина корпусу фільтра, корпус пристрою всмоктування води з внутрішньої порожнини корпусу фільтра виконано переважно прозорим, захисні ковпачки виконано переважно з гуми за внутрішніми габаритами меншими, ніж зовнішні габарити штуцерів, забірний шланг/трубку виконано переважно гнучким з можливістю щільного зачеплення до штуцера передньої кришки, передню кришку виконано знімною. 2. Фільтр за п. 1, який відрізняється тим, що корпус і кришки виконано або з металу чи сплавів, або з пластичних матеріалів. 3. Фільтр за п. 1, який відрізняється тим, що на внутрішню поверхню корпусу і кришок нанесено шар срібла. 6 UA 79043 U 7 UA 79043 U 8 UA 79043 U 9 UA 79043 U 10 UA 79043 U 11 UA 79043 U 12 UA 79043 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 13
