Спосіб варіації класу міцності листової сталі

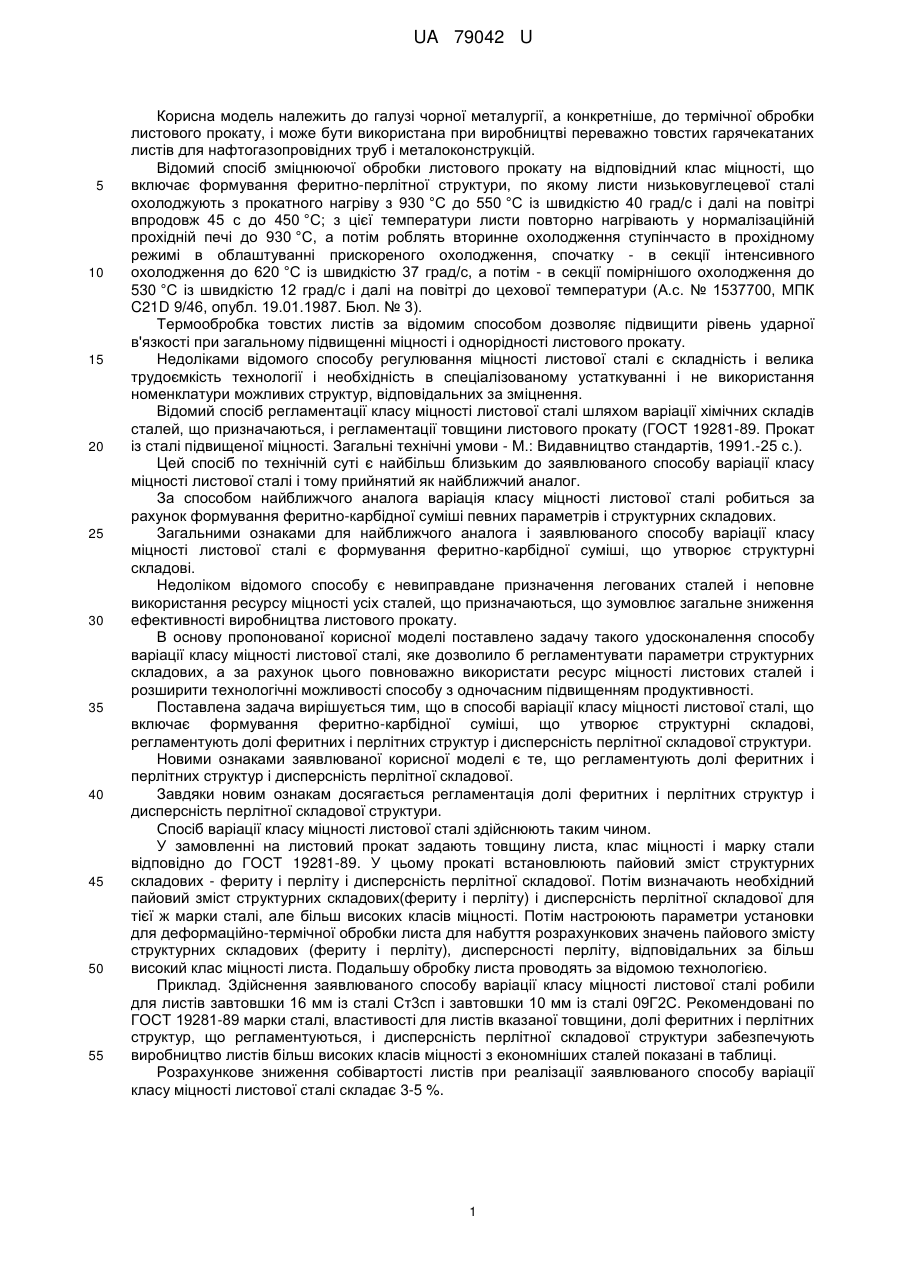

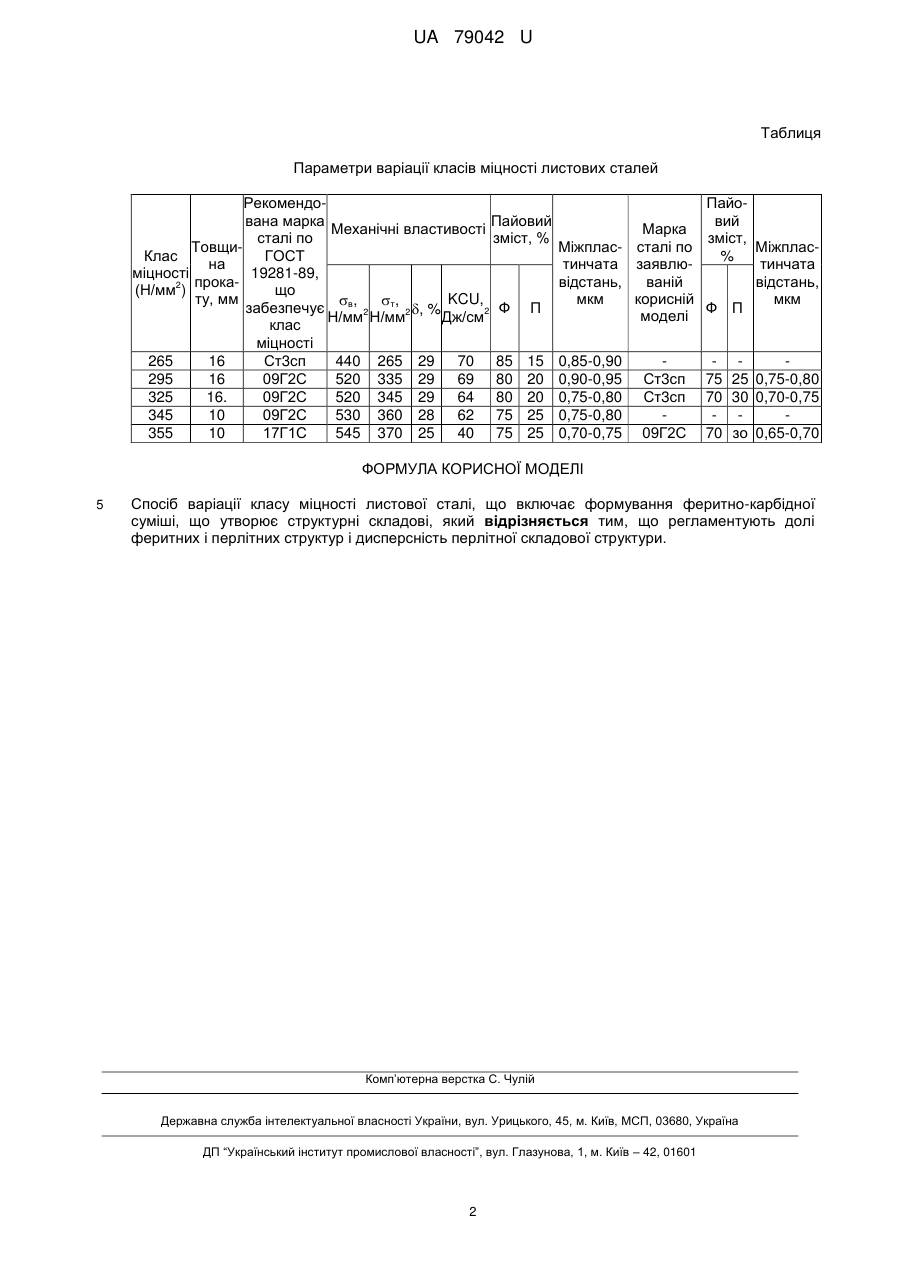

Реферат: Спосіб варіації класу міцності листової сталі включає формування феритно-карбідної суміші, що утворює структурні складові. Регламентують долі феритних і перлітних структур і дисперсність перлітної складової структури. UA 79042 U (12) UA 79042 U UA 79042 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі чорної металургії, а конкретніше, до термічної обробки листового прокату, і може бути використана при виробництві переважно товстих гарячекатаних листів для нафтогазопровідних труб і металоконструкцій. Відомий спосіб зміцнюючої обробки листового прокату на відповідний клас міцності, що включає формування феритно-перлітної структури, по якому листи низьковуглецевої сталі охолоджують з прокатного нагріву з 930 °C до 550 °C із швидкістю 40 град/с і далі на повітрі впродовж 45 с до 450 °C; з цієї температури листи повторно нагрівають у нормалізаційній прохідній печі до 930 °C, а потім роблять вторинне охолодження ступінчасто в прохідному режимі в облаштуванні прискореного охолодження, спочатку - в секції інтенсивного охолодження до 620 °C із швидкістю 37 град/с, а потім - в секції помірнішого охолодження до 530 °C із швидкістю 12 град/с і далі на повітрі до цехової температури (А.с. № 1537700, МПК C21D 9/46, опубл. 19.01.1987. Бюл. № 3). Термообробка товстих листів за відомим способом дозволяє підвищити рівень ударної в'язкості при загальному підвищенні міцності і однорідності листового прокату. Недоліками відомого способу регулювання міцності листової сталі є складність і велика трудоємкість технології і необхідність в спеціалізованому устаткуванні і не використання номенклатури можливих структур, відповідальних за зміцнення. Відомий спосіб регламентації класу міцності листової сталі шляхом варіації хімічних складів сталей, що призначаються, і регламентації товщини листового прокату (ГОСТ 19281-89. Прокат із сталі підвищеної міцності. Загальні технічні умови - М.: Видавництво стандартів, 1991.-25 с.). Цей спосіб по технічній суті є найбільш близьким до заявлюваного способу варіації класу міцності листової сталі і тому прийнятий як найближчий аналог. За способом найближчого аналога варіація класу міцності листової сталі робиться за рахунок формування феритно-карбідної суміші певних параметрів і структурних складових. Загальними ознаками для найближчого аналога і заявлюваного способу варіації класу міцності листової сталі є формування феритно-карбідної суміші, що утворює структурні складові. Недоліком відомого способу є невиправдане призначення легованих сталей і неповне використання ресурсу міцності усіх сталей, що призначаються, що зумовлює загальне зниження ефективності виробництва листового прокату. В основу пропонованої корисної моделі поставлено задачу такого удосконалення способу варіації класу міцності листової сталі, яке дозволило б регламентувати параметри структурних складових, а за рахунок цього повноважно використати ресурс міцності листових сталей і розширити технологічні можливості способу з одночасним підвищенням продуктивності. Поставлена задача вирішується тим, що в способі варіації класу міцності листової сталі, що включає формування феритно-карбідної суміші, що утворює структурні складові, регламентують долі феритних і перлітних структур і дисперсність перлітної складової структури. Новими ознаками заявлюваної корисної моделі є те, що регламентують долі феритних і перлітних структур і дисперсність перлітної складової. Завдяки новим ознакам досягається регламентація долі феритних і перлітних структур і дисперсність перлітної складової структури. Спосіб варіації класу міцності листової сталі здійснюють таким чином. У замовленні на листовий прокат задають товщину листа, клас міцності і марку стали відповідно до ГОСТ 19281-89. У цьому прокаті встановлюють пайовий зміст структурних складових - фериту і перліту і дисперсність перлітної складової. Потім визначають необхідний пайовий зміст структурних складових(фериту і перліту) і дисперсність перлітної складової для тієї ж марки сталі, але більш високих класів міцності. Потім настроюють параметри установки для деформаційно-термічної обробки листа для набуття розрахункових значень пайового змісту структурних складових (фериту і перліту), дисперсності перліту, відповідальних за більш високий клас міцності листа. Подальшу обробку листа проводять за відомою технологією. Приклад. Здійснення заявлюваного способу варіації класу міцності листової сталі робили для листів завтовшки 16 мм із сталі Ст3сп і завтовшки 10 мм із сталі 09Г2С. Рекомендовані по ГОСТ 19281-89 марки сталі, властивості для листів вказаної товщини, долі феритних і перлітних структур, що регламентуються, і дисперсність перлітної складової структури забезпечують виробництво листів більш високих класів міцності з економніших сталей показані в таблиці. Розрахункове зниження собівартості листів при реалізації заявлюваного способу варіації класу міцності листової сталі складає 3-5 %. 1 UA 79042 U Таблиця Параметри варіації класів міцності листових сталей Рекомендована марка Пайовий Механічні властивості сталі по зміст, % ТовщиКлас ГОСТ на міцності 19281-89, 2 прока(Н/мм ) що ту, мм KCU, в, т, забезпечує П 2 Ф 2 2 , % Дж/см Н/мм Н/мм клас міцності 265 16 Ст3сп 440 265 29 70 85 15 295 16 09Г2С 520 335 29 69 80 20 325 16. 09Г2С 520 345 29 64 80 20 345 10 09Г2С 530 360 28 62 75 25 355 10 17Г1С 545 370 25 40 75 25 Пайовий Марка зміст, Міжплас- сталі по Міжплас% тинчата заявлютинчата відстань, ваній відстань, мкм корисній мкм Ф П моделі 0,85-0,90 0,90-0,95 0,75-0,80 0,75-0,80 0,70-0,75 Ст3сп Ст3сп 09Г2С - 75 25 0,75-0,80 70 30 0,70-0,75 - 70 зо 0,65-0,70 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Спосіб варіації класу міцності листової сталі, що включає формування феритно-карбідної суміші, що утворює структурні складові, який відрізняється тим, що регламентують долі феритних і перлітних структур і дисперсність перлітної складової структури. Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
