Екран захисний типу е3

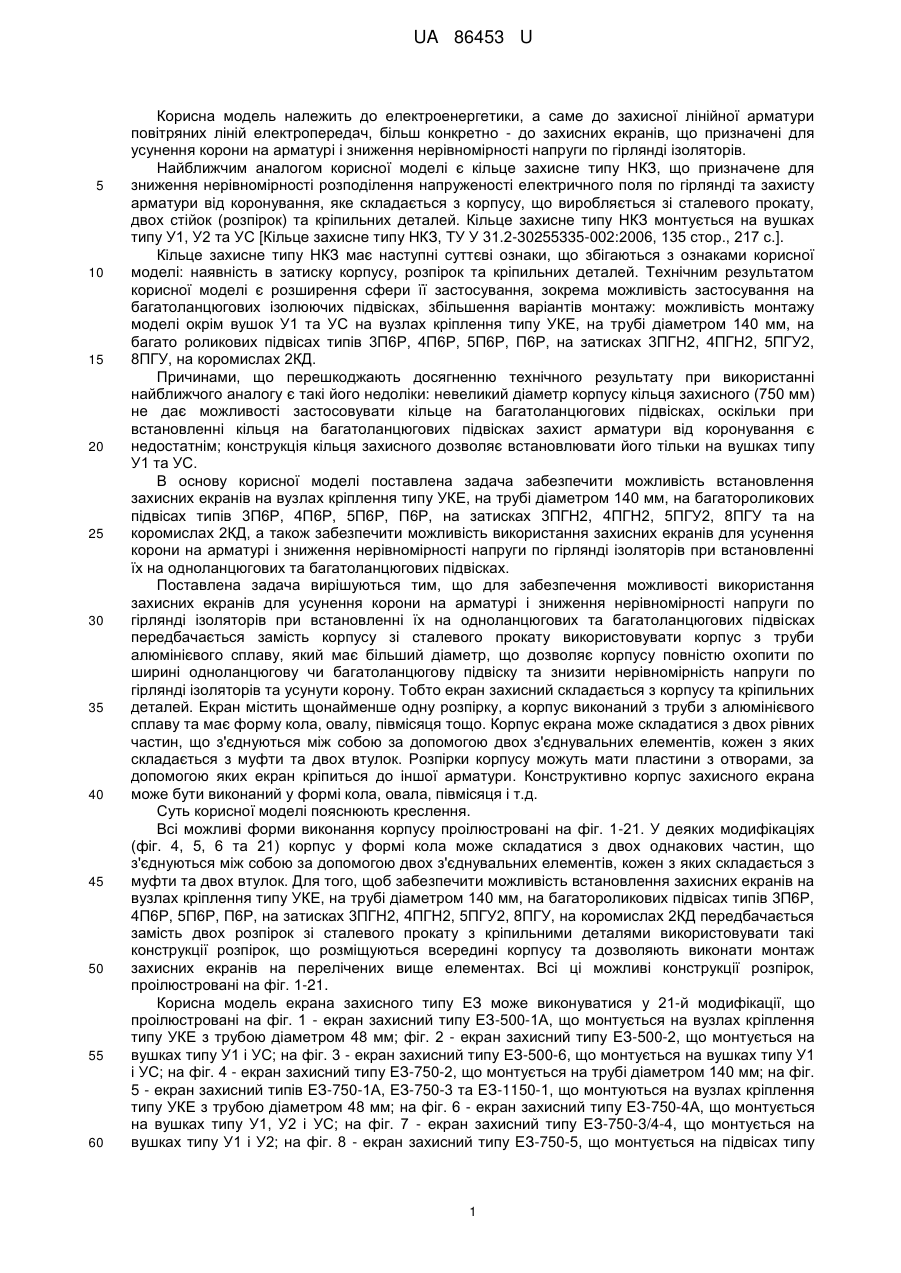

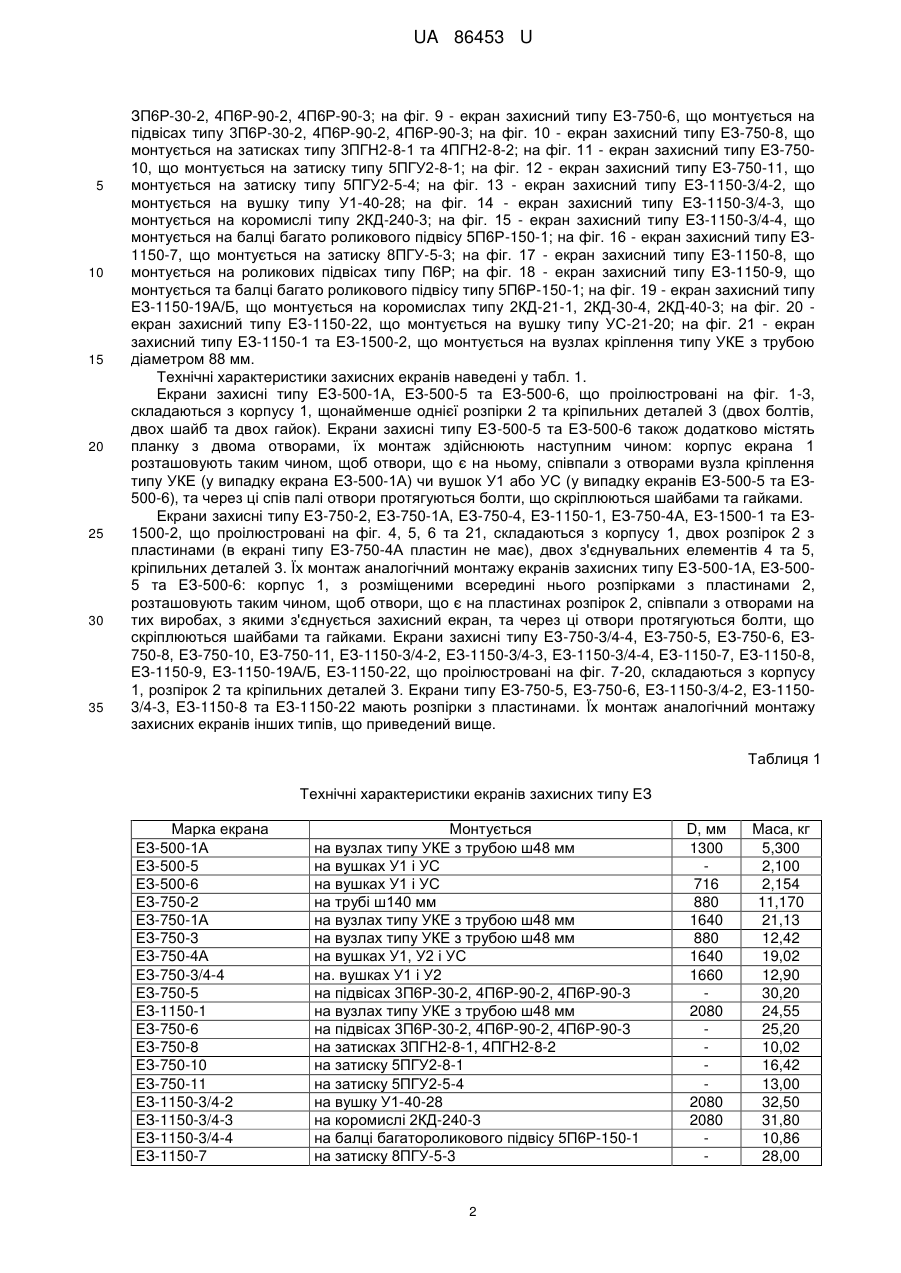

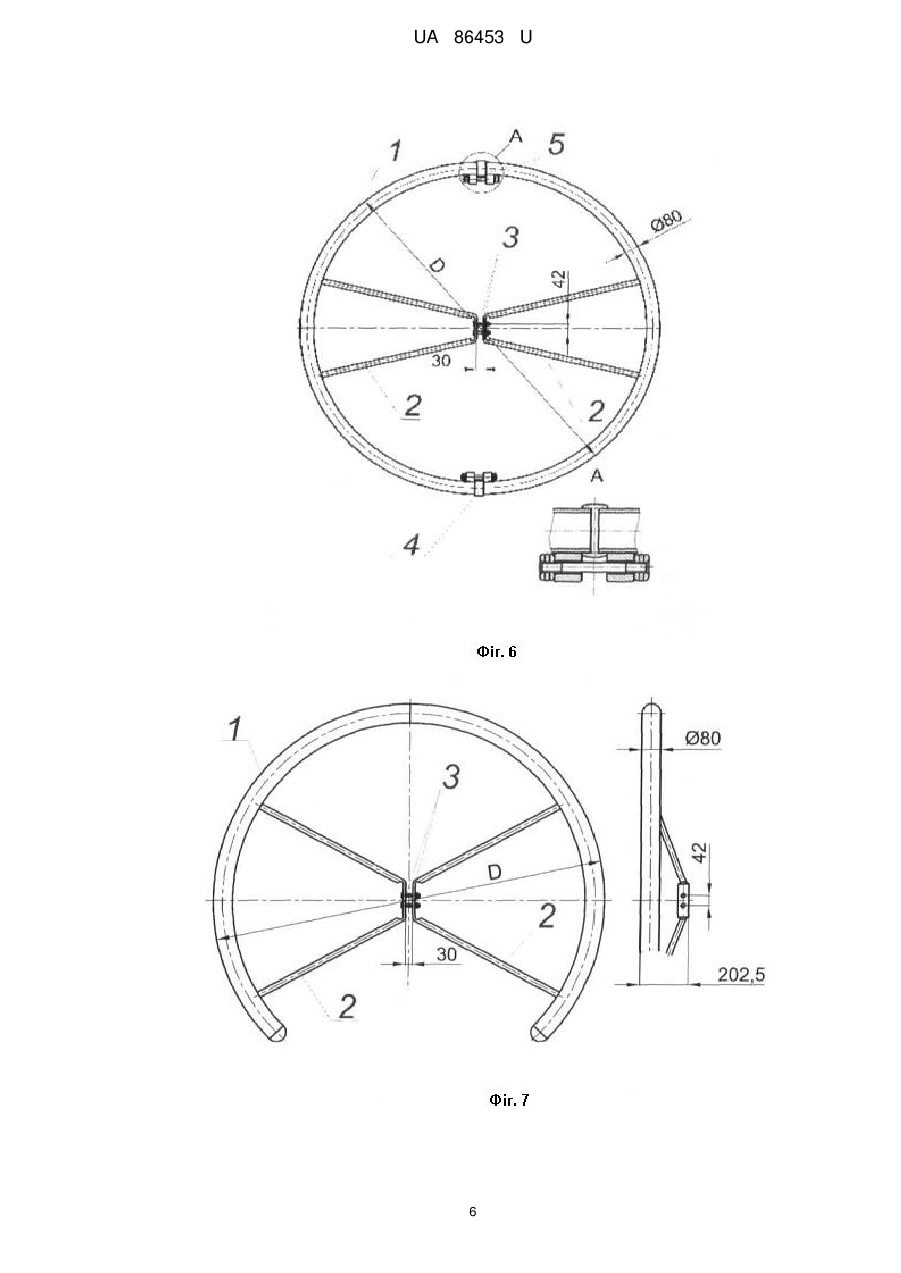

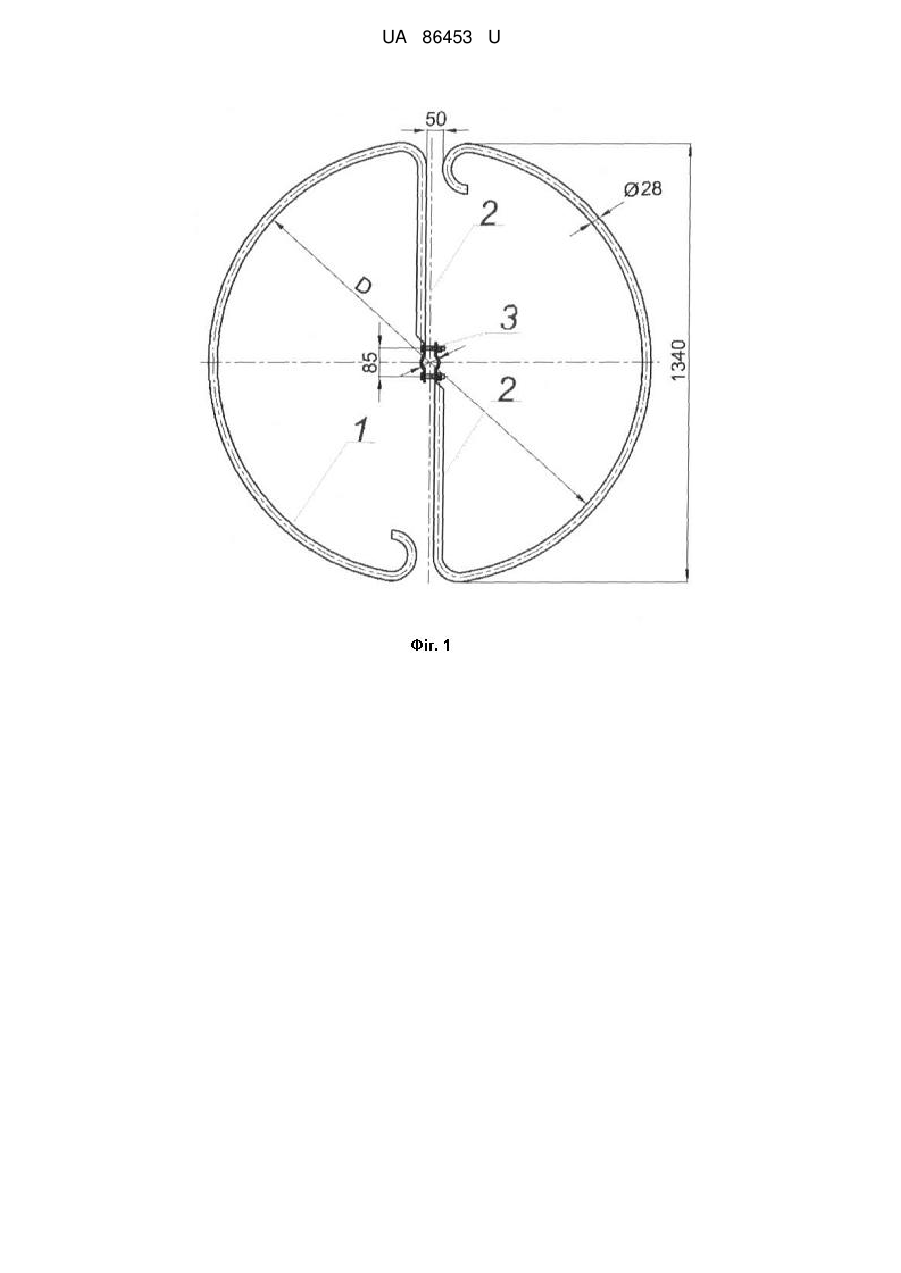

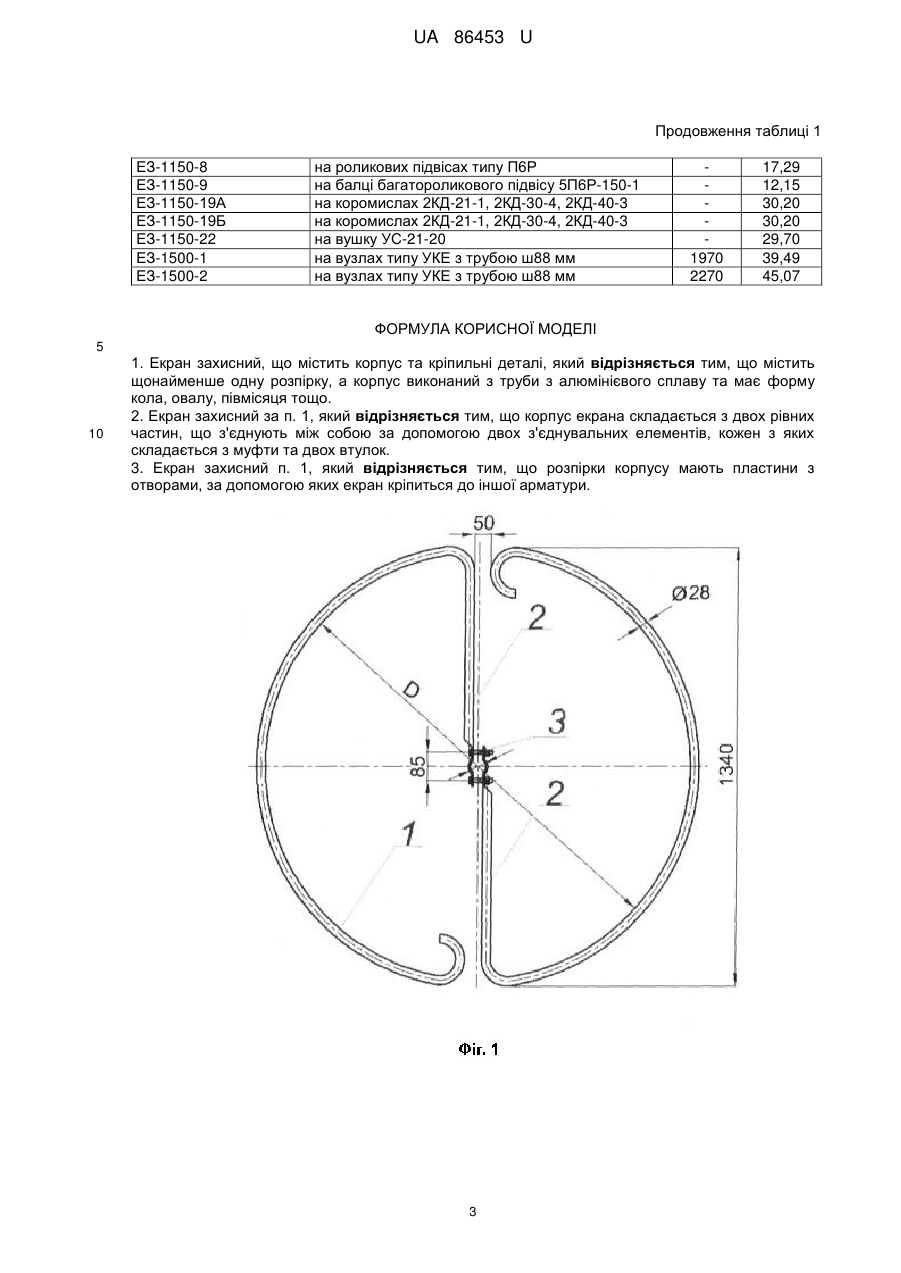

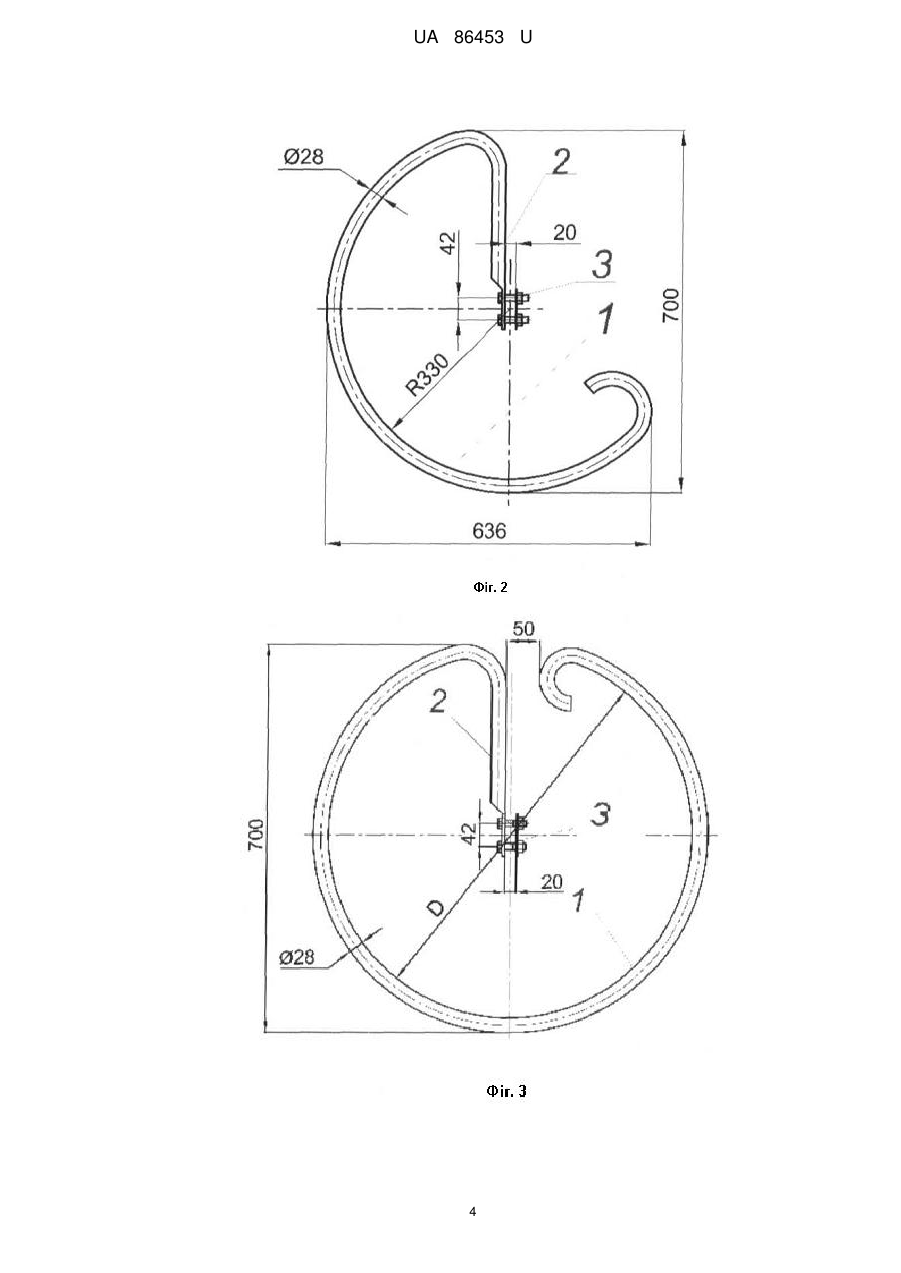

Реферат: UA 86453 U UA 86453 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до електроенергетики, а саме до захисної лінійної арматури повітряних ліній електропередач, більш конкретно - до захисних екранів, що призначені для усунення корони на арматурі і зниження нерівномірності напруги по гірлянді ізоляторів. Найближчим аналогом корисної моделі є кільце захисне типу НКЗ, що призначене для зниження нерівномірності розподілення напруженості електричного поля по гірлянді та захисту арматури від коронування, яке складається з корпусу, що виробляється зі сталевого прокату, двох стійок (розпірок) та кріпильних деталей. Кільце захисне типу НКЗ монтується на вушках типу У1, У2 та УС [Кільце захисне типу НКЗ, ТУ У 31.2-30255335-002:2006, 135 стор., 217 с.]. Кільце захисне типу НКЗ має наступні суттєві ознаки, що збігаються з ознаками корисної моделі: наявність в затиску корпусу, розпірок та кріпильних деталей. Технічним результатом корисної моделі є розширення сфери її застосування, зокрема можливість застосування на багатоланцюгових ізолюючих підвісках, збільшення варіантів монтажу: можливість монтажу моделі окрім вушок У1 та УС на вузлах кріплення типу УКЕ, на трубі діаметром 140 мм, на багато роликових підвісах типів 3П6Р, 4П6Р, 5П6Р, П6Р, на затисках 3ПГН2, 4ПГН2, 5ПГУ2, 8ПГУ, на коромислах 2КД. Причинами, що перешкоджають досягненню технічного результату при використанні найближчого аналогу є такі його недоліки: невеликий діаметр корпусу кільця захисного (750 мм) не дає можливості застосовувати кільце на багатоланцюгових підвісках, оскільки при встановленні кільця на багатоланцюгових підвісках захист арматури від коронування є недостатнім; конструкція кільця захисного дозволяє встановлювати його тільки на вушках типу У1 та УС. В основу корисної моделі поставлена задача забезпечити можливість встановлення захисних екранів на вузлах кріплення типу УКЕ, на трубі діаметром 140 мм, на багатороликових підвісах типів 3П6Р, 4П6Р, 5П6Р, П6Р, на затисках 3ПГН2, 4ПГН2, 5ПГУ2, 8ПГУ та на коромислах 2КД, а також забезпечити можливість використання захисних екранів для усунення корони на арматурі і зниження нерівномірності напруги по гірлянді ізоляторів при встановленні їх на одноланцюгових та багатоланцюгових підвісках. Поставлена задача вирішуються тим, що для забезпечення можливості використання захисних екранів для усунення корони на арматурі і зниження нерівномірності напруги по гірлянді ізоляторів при встановленні їх на одноланцюгових та багатоланцюгових підвісках передбачається замість корпусу зі сталевого прокату використовувати корпус з труби алюмінієвого сплаву, який має більший діаметр, що дозволяє корпусу повністю охопити по ширині одноланцюгову чи багатоланцюгову підвіску та знизити нерівномірність напруги по гірлянді ізоляторів та усунути корону. Тобто екран захисний складається з корпусу та кріпильних деталей. Екран містить щонайменше одну розпірку, а корпус виконаний з труби з алюмінієвого сплаву та має форму кола, овалу, півмісяця тощо. Корпус екрана може складатися з двох рівних частин, що з'єднуються між собою за допомогою двох з'єднувальних елементів, кожен з яких складається з муфти та двох втулок. Розпірки корпусу можуть мати пластини з отворами, за допомогою яких екран кріпиться до іншої арматури. Конструктивно корпус захисного екрана може бути виконаний у формі кола, овала, півмісяця і т.д. Суть корисної моделі пояснюють креслення. Всі можливі форми виконання корпусу проілюстровані на фіг. 1-21. У деяких модифікаціях (фіг. 4, 5, 6 та 21) корпус у формі кола може складатися з двох однакових частин, що з'єднуються між собою за допомогою двох з'єднувальних елементів, кожен з яких складається з муфти та двох втулок. Для того, щоб забезпечити можливість встановлення захисних екранів на вузлах кріплення типу УКЕ, на трубі діаметром 140 мм, на багатороликових підвісах типів 3П6Р, 4П6Р, 5П6Р, П6Р, на затисках 3ПГН2, 4ПГН2, 5ПГУ2, 8ПГУ, на коромислах 2КД передбачається замість двох розпірок зі сталевого прокату з кріпильними деталями використовувати такі конструкції розпірок, що розміщуються всередині корпусу та дозволяють виконати монтаж захисних екранів на перелічених вище елементах. Всі ці можливі конструкції розпірок, проілюстровані на фіг. 1-21. Корисна модель екрана захисного типу ЕЗ може виконуватися у 21-й модифікації, що проілюстровані на фіг. 1 - екран захисний типу ЕЗ-500-1А, що монтується на вузлах кріплення типу УКЕ з трубою діаметром 48 мм; фіг. 2 - екран захисний типу ЕЗ-500-2, що монтується на вушках типу У1 і УС; на фіг. 3 - екран захисний типу ЕЗ-500-6, що монтується на вушках типу У1 і УС; на фіг. 4 - екран захисний типу ЕЗ-750-2, що монтується на трубі діаметром 140 мм; на фіг. 5 - екран захисний типів ЕЗ-750-1А, ЕЗ-750-3 та ЕЗ-1150-1, що монтуються на вузлах кріплення типу УКЕ з трубою діаметром 48 мм; на фіг. 6 - екран захисний типу ЕЗ-750-4А, що монтується на вушках типу У1, У2 і УС; на фіг. 7 - екран захисний типу ЕЗ-750-3/4-4, що монтується на вушках типу У1 і У2; на фіг. 8 - екран захисний типу ЕЗ-750-5, що монтується на підвісах типу 1 UA 86453 U 5 10 15 20 25 30 35 ЗП6Р-30-2, 4П6Р-90-2, 4П6Р-90-3; на фіг. 9 - екран захисний типу ЕЗ-750-6, що монтується на підвісах типу 3П6Р-30-2, 4П6Р-90-2, 4П6Р-90-3; на фіг. 10 - екран захисний типу ЕЗ-750-8, що монтується на затисках типу 3ПГН2-8-1 та 4ПГН2-8-2; на фіг. 11 - екран захисний типу ЕЗ-75010, що монтується на затиску типу 5ПГУ2-8-1; на фіг. 12 - екран захисний типу ЕЗ-750-11, що монтується на затиску типу 5ПГУ2-5-4; на фіг. 13 - екран захисний типу ЕЗ-1150-3/4-2, що монтується на вушку типу У1-40-28; на фіг. 14 - екран захисний типу ЕЗ-1150-3/4-3, що монтується на коромислі типу 2КД-240-3; на фіг. 15 - екран захисний типу ЕЗ-1150-3/4-4, що монтується на балці багато роликового підвісу 5П6Р-150-1; на фіг. 16 - екран захисний типу ЕЗ1150-7, що монтується на затиску 8ПГУ-5-3; на фіг. 17 - екран захисний типу ЕЗ-1150-8, що монтується на роликових підвісах типу П6Р; на фіг. 18 - екран захисний типу ЕЗ-1150-9, що монтується та балці багато роликового підвісу типу 5П6Р-150-1; на фіг. 19 - екран захисний типу ЕЗ-1150-19А/Б, що монтується на коромислах типу 2КД-21-1, 2КД-30-4, 2КД-40-3; на фіг. 20 екран захисний типу ЕЗ-1150-22, що монтується на вушку типу УС-21-20; на фіг. 21 - екран захисний типу ЕЗ-1150-1 та ЕЗ-1500-2, що монтується на вузлах кріплення типу УКЕ з трубою діаметром 88 мм. Технічні характеристики захисних екранів наведені у табл. 1. Екрани захисні типу ЕЗ-500-1А, ЕЗ-500-5 та ЕЗ-500-6, що проілюстровані на фіг. 1-3, складаються з корпусу 1, щонайменше однієї розпірки 2 та кріпильних деталей 3 (двох болтів, двох шайб та двох гайок). Екрани захисні типу ЕЗ-500-5 та ЕЗ-500-6 також додатково містять планку з двома отворами, їх монтаж здійснюють наступним чином: корпус екрана 1 розташовують таким чином, щоб отвори, що є на ньому, співпали з отворами вузла кріплення типу УКЕ (у випадку екрана ЕЗ-500-1А) чи вушок У1 або УС (у випадку екранів ЕЗ-500-5 та ЕЗ500-6), та через ці спів палі отвори протягуються болти, що скріплюються шайбами та гайками. Екрани захисні типу ЕЗ-750-2, ЕЗ-750-1А, ЕЗ-750-4, ЕЗ-1150-1, ЕЗ-750-4А, ЕЗ-1500-1 та ЕЗ1500-2, що проілюстровані на фіг. 4, 5, 6 та 21, складаються з корпусу 1, двох розпірок 2 з пластинами (в екрані типу ЕЗ-750-4А пластин не має), двох з'єднувальних елементів 4 та 5, кріпильних деталей 3. Їх монтаж аналогічний монтажу екранів захисних типу ЕЗ-500-1А, ЕЗ-5005 та ЕЗ-500-6: корпус 1, з розміщеними всередині нього розпірками з пластинами 2, розташовують таким чином, щоб отвори, що є на пластинах розпірок 2, співпали з отворами на тих виробах, з якими з'єднується захисний екран, та через ці отвори протягуються болти, що скріплюються шайбами та гайками. Екрани захисні типу ЕЗ-750-3/4-4, ЕЗ-750-5, ЕЗ-750-6, ЕЗ750-8, ЕЗ-750-10, ЕЗ-750-11, ЕЗ-1150-3/4-2, ЕЗ-1150-3/4-3, ЕЗ-1150-3/4-4, ЕЗ-1150-7, ЕЗ-1150-8, ЕЗ-1150-9, ЕЗ-1150-19А/Б, ЕЗ-1150-22, що проілюстровані на фіг. 7-20, складаються з корпусу 1, розпірок 2 та кріпильних деталей 3. Екрани типу ЕЗ-750-5, ЕЗ-750-6, ЕЗ-1150-3/4-2, ЕЗ-11503/4-3, ЕЗ-1150-8 та ЕЗ-1150-22 мають розпірки з пластинами. Їх монтаж аналогічний монтажу захисних екранів інших типів, що приведений вище. Таблиця 1 Технічні характеристики екранів захисних типу ЕЗ Марка екрана ЕЗ-500-1А ЕЗ-500-5 ЕЗ-500-6 ЕЗ-750-2 ЕЗ-750-1А ЕЗ-750-3 ЕЗ-750-4А ЕЗ-750-3/4-4 ЕЗ-750-5 ЕЗ-1150-1 ЕЗ-750-6 ЕЗ-750-8 ЕЗ-750-10 ЕЗ-750-11 ЕЗ-1150-3/4-2 ЕЗ-1150-3/4-3 ЕЗ-1150-3/4-4 ЕЗ-1150-7 Монтується на вузлах типу УКЕ з трубою ш48 мм на вушках У1 і УС на вушках У1 і УС на трубі ш140 мм на вузлах типу УКЕ з трубою ш48 мм на вузлах типу УКЕ з трубою ш48 мм на вушках У1, У2 і УС на. вушках У1 і У2 на підвісах 3П6Р-30-2, 4П6Р-90-2, 4П6Р-90-3 на вузлах типу УКЕ з трубою ш48 мм на підвісах 3П6Р-30-2, 4П6Р-90-2, 4П6Р-90-3 на затисках 3ПГН2-8-1, 4ПГН2-8-2 на затиску 5ПГУ2-8-1 на затиску 5ПГУ2-5-4 на вушку У1-40-28 на коромислі 2КД-240-3 на балці багатороликового підвісу 5П6Р-150-1 на затиску 8ПГУ-5-3 2 D, мм 1300 716 880 1640 880 1640 1660 2080 2080 2080 Маса, кг 5,300 2,100 2,154 11,170 21,13 12,42 19,02 12,90 30,20 24,55 25,20 10,02 16,42 13,00 32,50 31,80 10,86 28,00 UA 86453 U Продовження таблиці 1 ЕЗ-1150-8 ЕЗ-1150-9 ЕЗ-1150-19А ЕЗ-1150-19Б ЕЗ-1150-22 ЕЗ-1500-1 ЕЗ-1500-2 на роликових підвісах типу П6Р на балці багатороликового підвісу 5П6Р-150-1 на коромислах 2КД-21-1, 2КД-30-4, 2КД-40-3 на коромислах 2КД-21-1, 2КД-30-4, 2КД-40-3 на вушку УС-21-20 на вузлах типу УКЕ з трубою ш88 мм на вузлах типу УКЕ з трубою ш88 мм 1970 2270 17,29 12,15 30,20 30,20 29,70 39,49 45,07 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Екран захисний, що містить корпус та кріпильні деталі, який відрізняється тим, що містить щонайменше одну розпірку, а корпус виконаний з труби з алюмінієвого сплаву та має форму кола, овалу, півмісяця тощо. 2. Екран захисний за п. 1, який відрізняється тим, що корпус екрана складається з двох рівних частин, що з'єднують між собою за допомогою двох з'єднувальних елементів, кожен з яких складається з муфти та двох втулок. 3. Екран захисний п. 1, який відрізняється тим, що розпірки корпусу мають пластини з отворами, за допомогою яких екран кріпиться до іншої арматури. 3 UA 86453 U 4 UA 86453 U 5 UA 86453 U 6 UA 86453 U 7 UA 86453 U 8 UA 86453 U 9 UA 86453 U 10 UA 86453 U 11 UA 86453 U 12 UA 86453 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 13
