В’язка спіральна типу вс

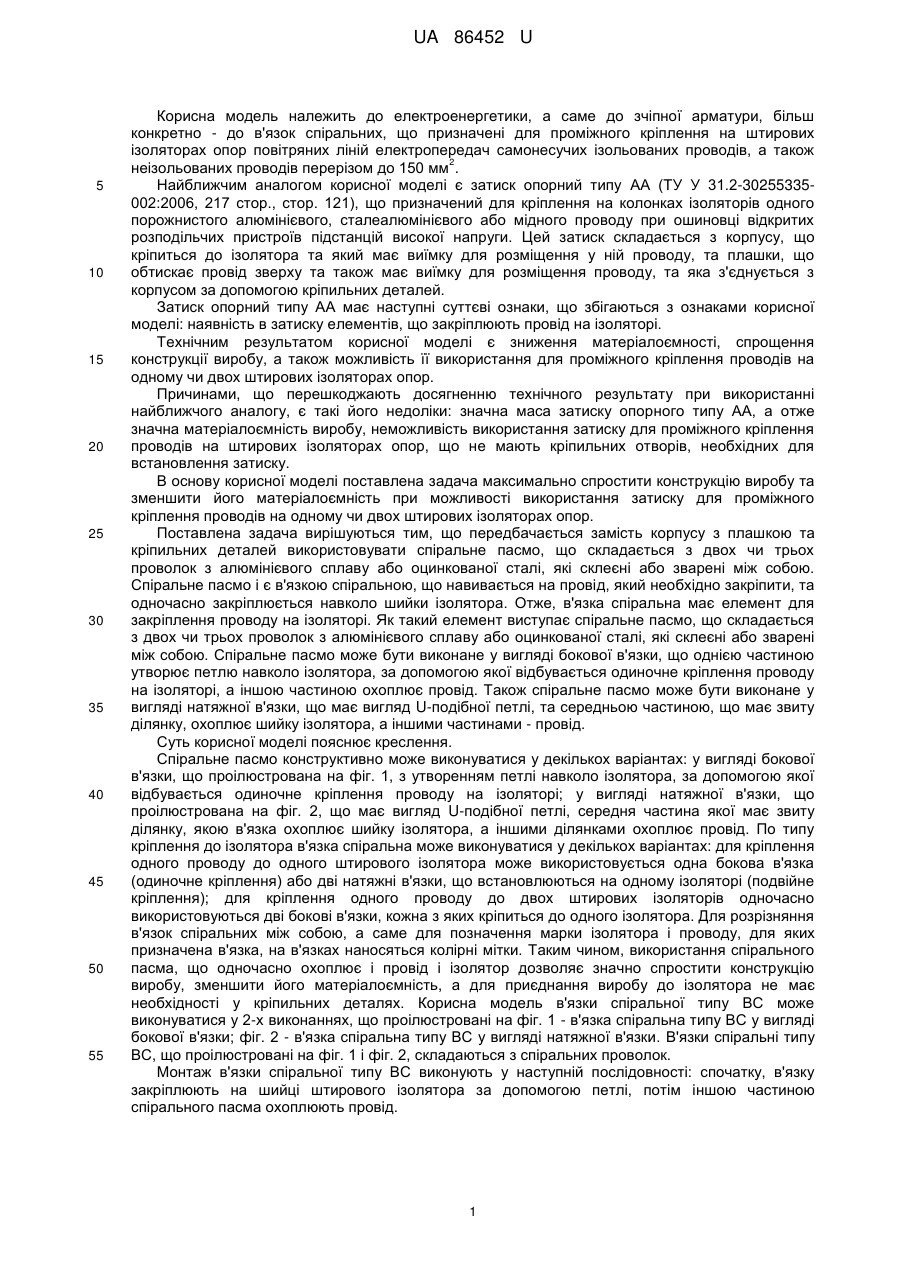

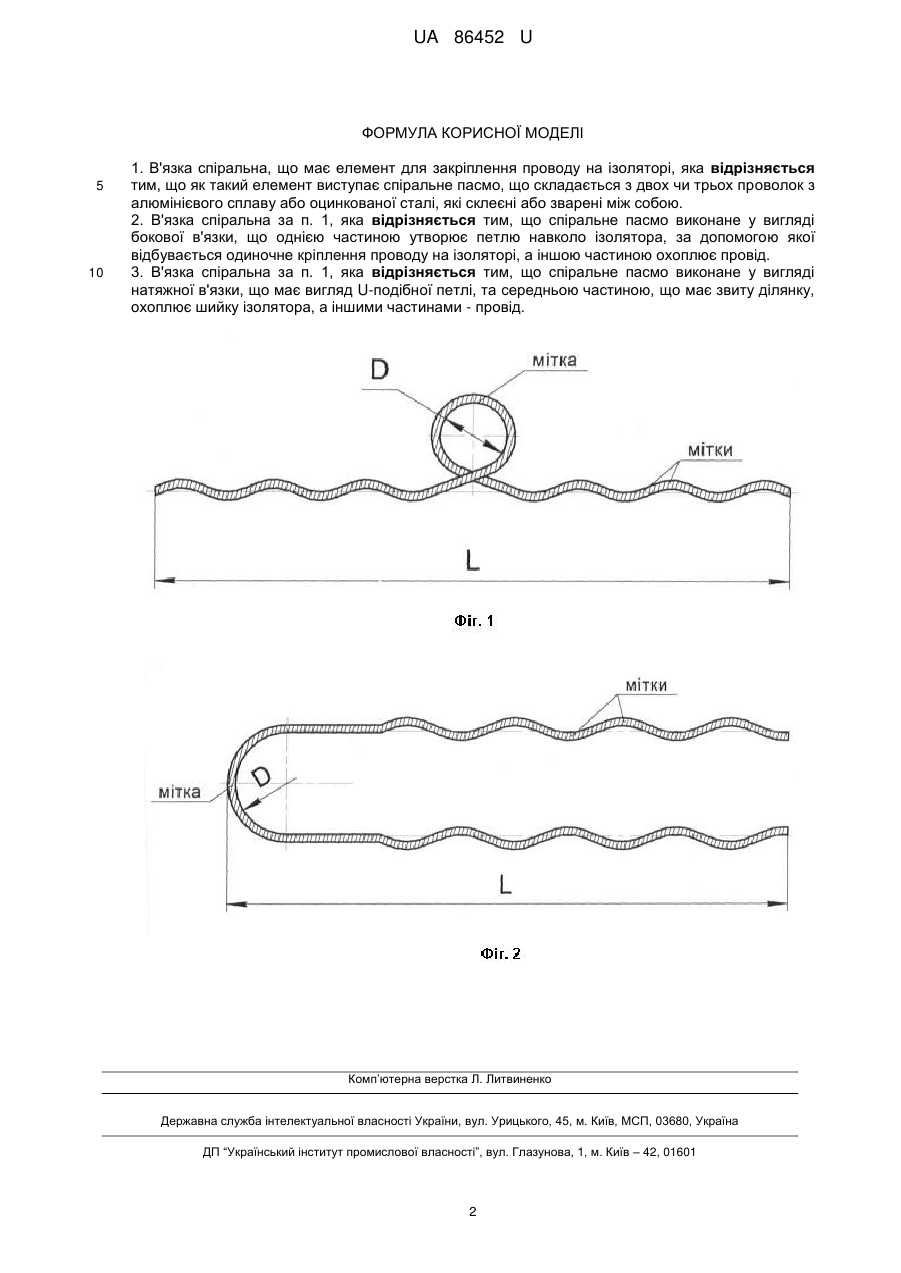

Реферат: UA 86452 U UA 86452 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до електроенергетики, а саме до зчіпної арматури, більш конкретно - до в'язок спіральних, що призначені для проміжного кріплення на штирових ізоляторах опор повітряних ліній електропередач самонесучих ізольованих проводів, а також 2 неізольованих проводів перерізом до 150 мм . Найближчим аналогом корисної моделі є затиск опорний типу АА (ТУ У 31.2-30255335002:2006, 217 стор., стор. 121), що призначений для кріплення на колонках ізоляторів одного порожнистого алюмінієвого, сталеалюмінієвого або мідного проводу при ошиновці відкритих розподільчих пристроїв підстанцій високої напруги. Цей затиск складається з корпусу, що кріпиться до ізолятора та який має виїмку для розміщення у ній проводу, та плашки, що обтискає провід зверху та також має виїмку для розміщення проводу, та яка з'єднується з корпусом за допомогою кріпильних деталей. Затиск опорний типу АА має наступні суттєві ознаки, що збігаються з ознаками корисної моделі: наявність в затиску елементів, що закріплюють провід на ізоляторі. Технічним результатом корисної моделі є зниження матеріалоємності, спрощення конструкції виробу, а також можливість її використання для проміжного кріплення проводів на одному чи двох штирових ізоляторах опор. Причинами, що перешкоджають досягненню технічного результату при використанні найближчого аналогу, є такі його недоліки: значна маса затиску опорного типу АА, а отже значна матеріалоємність виробу, неможливість використання затиску для проміжного кріплення проводів на штирових ізоляторах опор, що не мають кріпильних отворів, необхідних для встановлення затиску. В основу корисної моделі поставлена задача максимально спростити конструкцію виробу та зменшити його матеріалоємність при можливості використання затиску для проміжного кріплення проводів на одному чи двох штирових ізоляторах опор. Поставлена задача вирішуються тим, що передбачається замість корпусу з плашкою та кріпильних деталей використовувати спіральне пасмо, що складається з двох чи трьох проволок з алюмінієвого сплаву або оцинкованої сталі, які склеєні або зварені між собою. Спіральне пасмо і є в'язкою спіральною, що навивається на провід, який необхідно закріпити, та одночасно закріплюється навколо шийки ізолятора. Отже, в'язка спіральна має елемент для закріплення проводу на ізоляторі. Як такий елемент виступає спіральне пасмо, що складається з двох чи трьох проволок з алюмінієвого сплаву або оцинкованої сталі, які склеєні або зварені між собою. Спіральне пасмо може бути виконане у вигляді бокової в'язки, що однією частиною утворює петлю навколо ізолятора, за допомогою якої відбувається одиночне кріплення проводу на ізоляторі, а іншою частиною охоплює провід. Також спіральне пасмо може бути виконане у вигляді натяжної в'язки, що має вигляд U-подібної петлі, та середньою частиною, що має звиту ділянку, охоплює шийку ізолятора, а іншими частинами - провід. Суть корисної моделі пояснює креслення. Спіральне пасмо конструктивно може виконуватися у декількох варіантах: у вигляді бокової в'язки, що проілюстрована на фіг. 1, з утворенням петлі навколо ізолятора, за допомогою якої відбувається одиночне кріплення проводу на ізоляторі; у вигляді натяжної в'язки, що проілюстрована на фіг. 2, що має вигляд U-подібної петлі, середня частина якої має звиту ділянку, якою в'язка охоплює шийку ізолятора, а іншими ділянками охоплює провід. По типу кріплення до ізолятора в'язка спіральна може виконуватися у декількох варіантах: для кріплення одного проводу до одного штирового ізолятора може використовується одна бокова в'язка (одиночне кріплення) або дві натяжні в'язки, що встановлюються на одному ізоляторі (подвійне кріплення); для кріплення одного проводу до двох штирових ізоляторів одночасно використовуються дві бокові в'язки, кожна з яких кріпиться до одного ізолятора. Для розрізняння в'язок спіральних між собою, а саме для позначення марки ізолятора і проводу, для яких призначена в'язка, на в'язках наносяться колірні мітки. Таким чином, використання спірального пасма, що одночасно охоплює і провід і ізолятор дозволяє значно спростити конструкцію виробу, зменшити його матеріалоємність, а для приєднання виробу до ізолятора не має необхідності у кріпильних деталях. Корисна модель в'язки спіральної типу ВС може виконуватися у 2-х виконаннях, що проілюстровані на фіг. 1 - в'язка спіральна типу ВС у вигляді бокової в'язки; фіг. 2 - в'язка спіральна типу ВС у вигляді натяжної в'язки. В'язки спіральні типу ВС, що проілюстровані на фіг. 1 і фіг. 2, складаються з спіральних проволок. Монтаж в'язки спіральної типу ВС виконують у наступній послідовності: спочатку, в'язку закріплюють на шийці штирового ізолятора за допомогою петлі, потім іншою частиною спірального пасма охоплюють провід. 1 UA 86452 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. В'язка спіральна, що має елемент для закріплення проводу на ізоляторі, яка відрізняється тим, що як такий елемент виступає спіральне пасмо, що складається з двох чи трьох проволок з алюмінієвого сплаву або оцинкованої сталі, які склеєні або зварені між собою. 2. В'язка спіральна за п. 1, яка відрізняється тим, що спіральне пасмо виконане у вигляді бокової в'язки, що однією частиною утворює петлю навколо ізолятора, за допомогою якої відбувається одиночне кріплення проводу на ізоляторі, а іншою частиною охоплює провід. 3. В'язка спіральна за п. 1, яка відрізняється тим, що спіральне пасмо виконане у вигляді натяжної в'язки, що має вигляд U-подібної петлі, та середньою частиною, що має звиту ділянку, охоплює шийку ізолятора, а іншими частинами - провід. Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
