Спортивно-ігровий комплекс

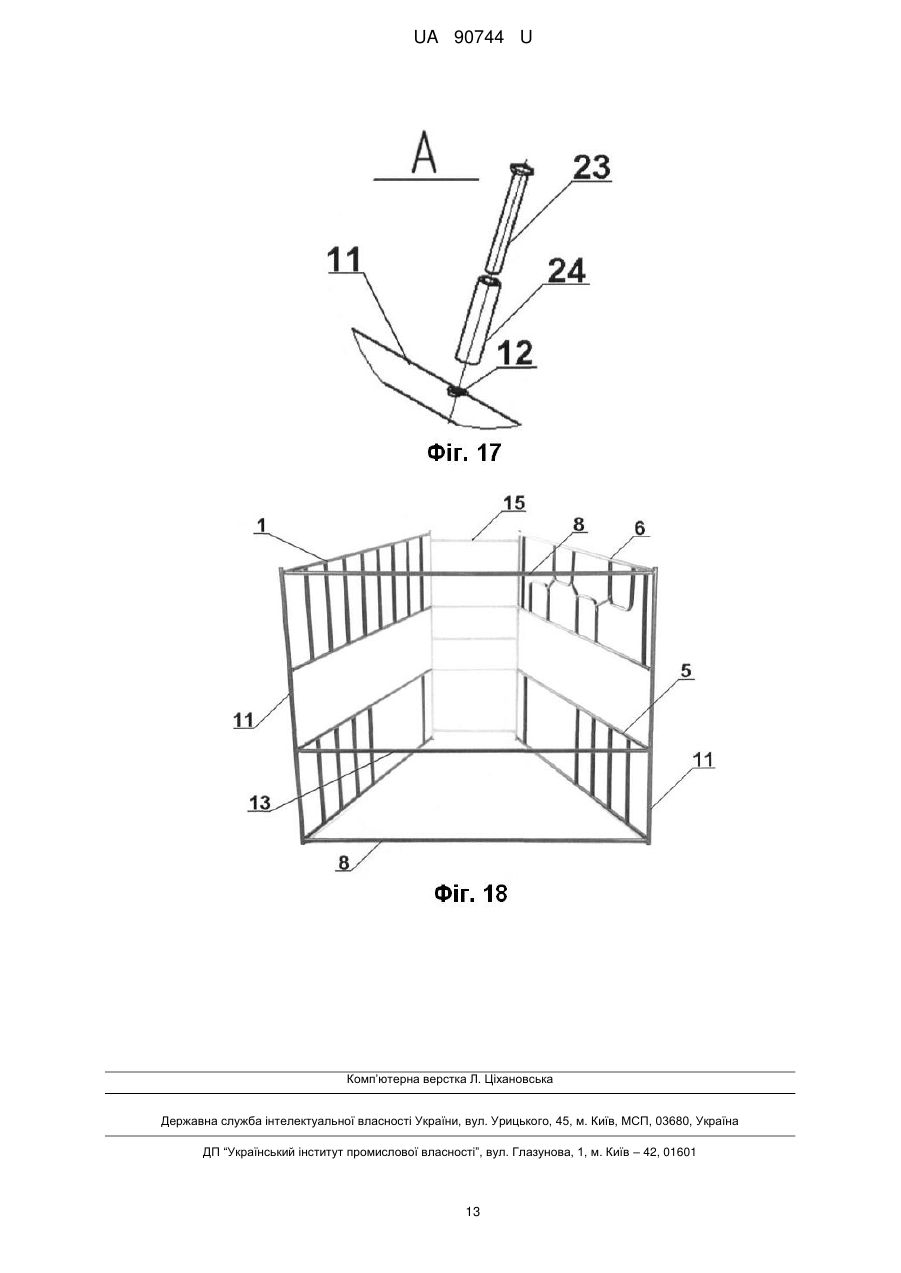

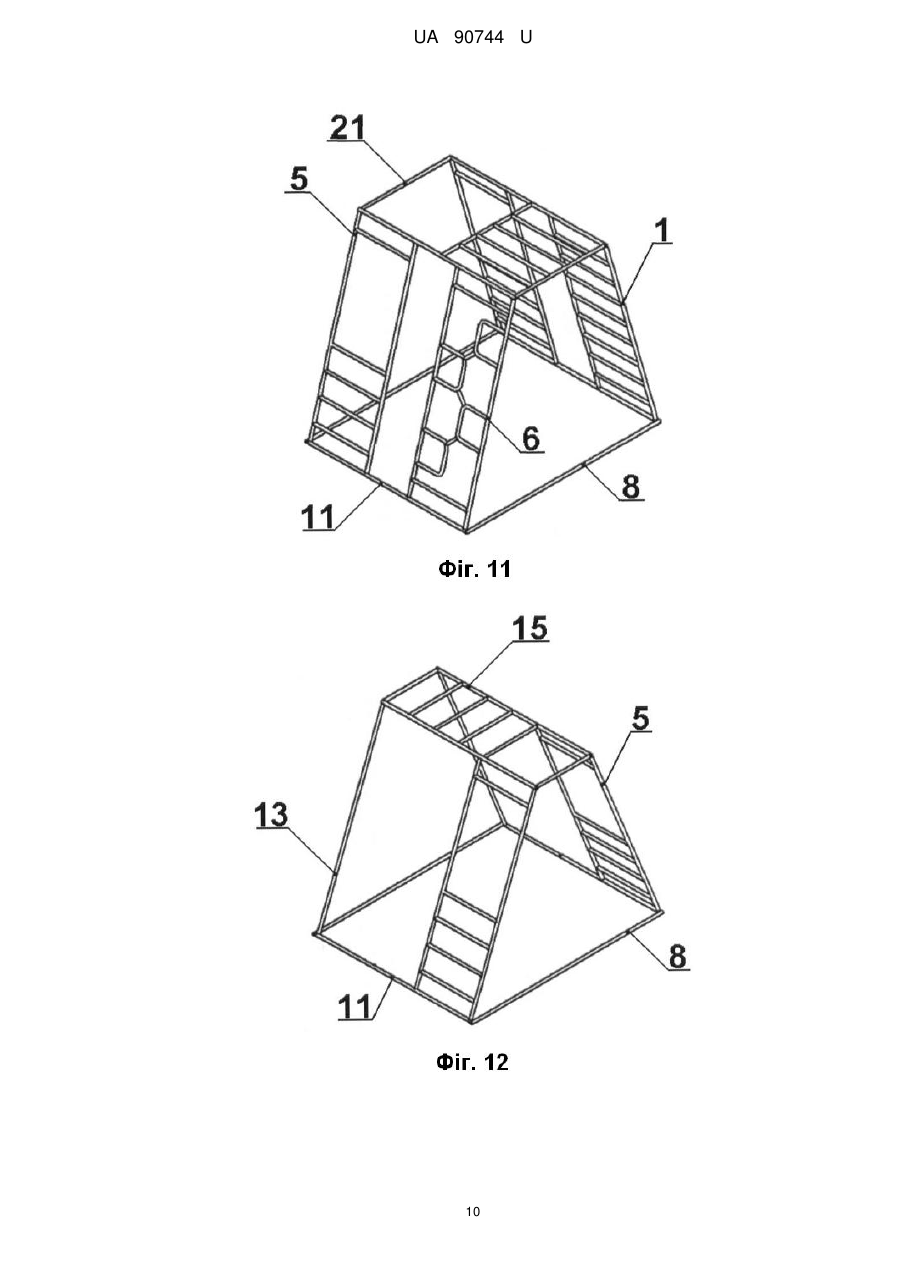

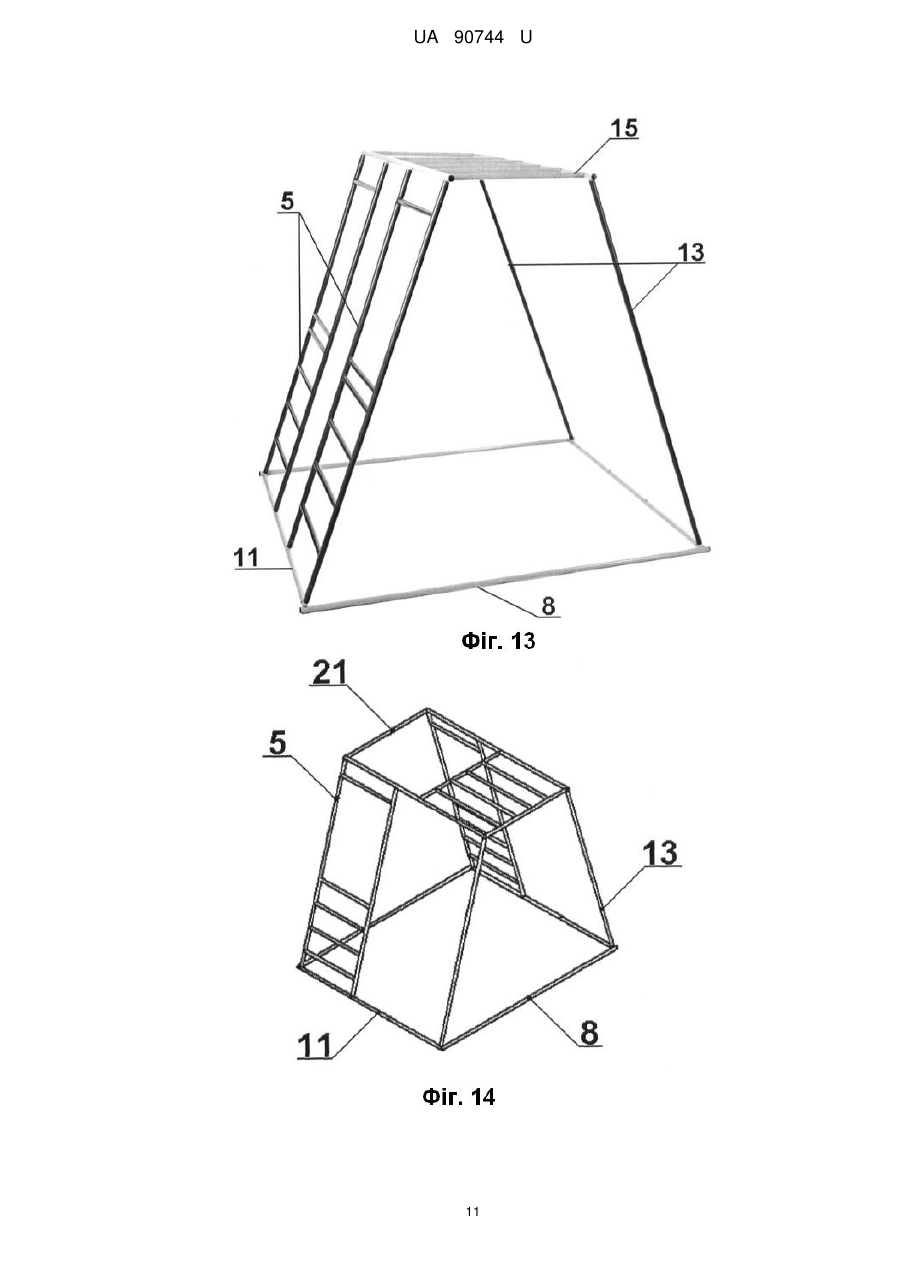

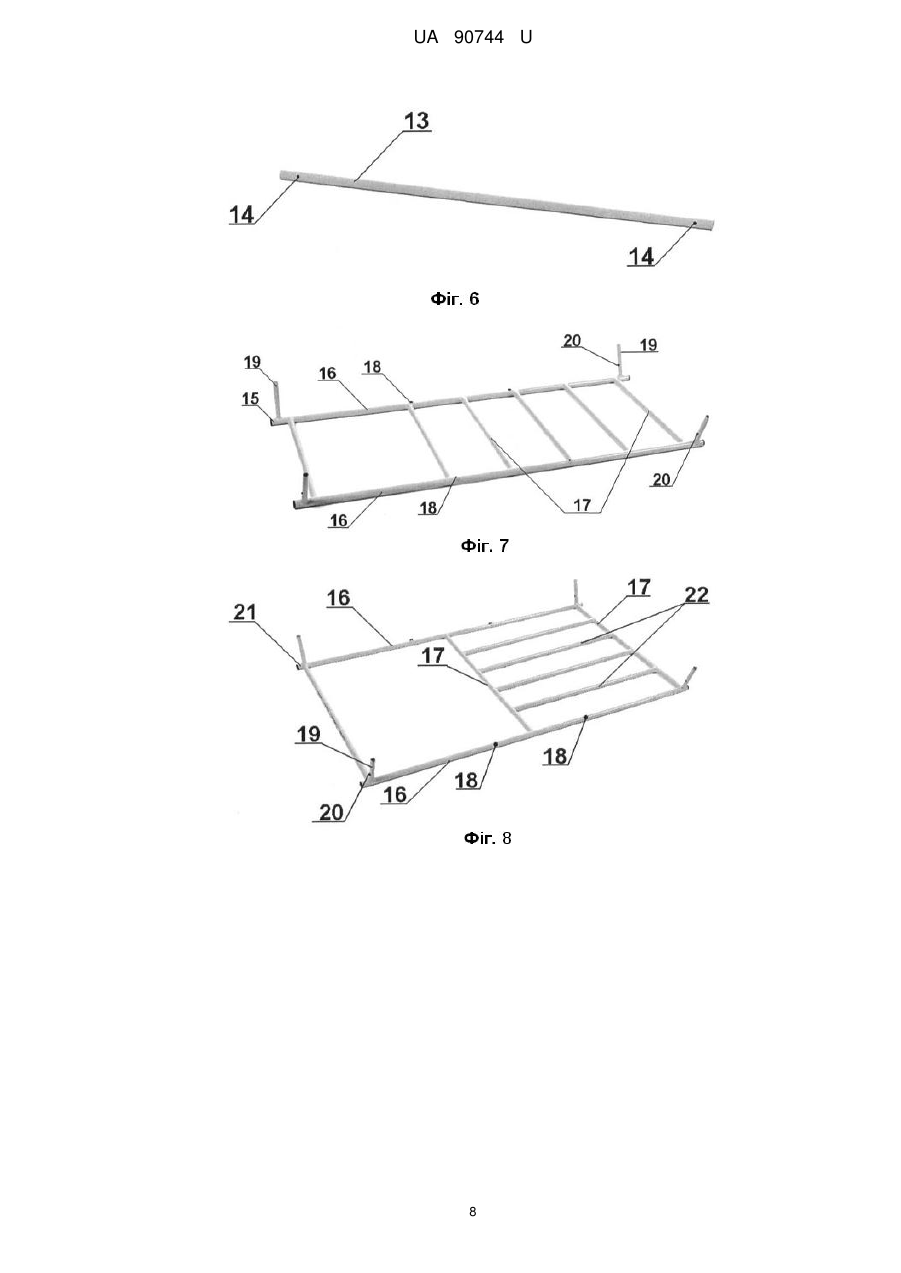

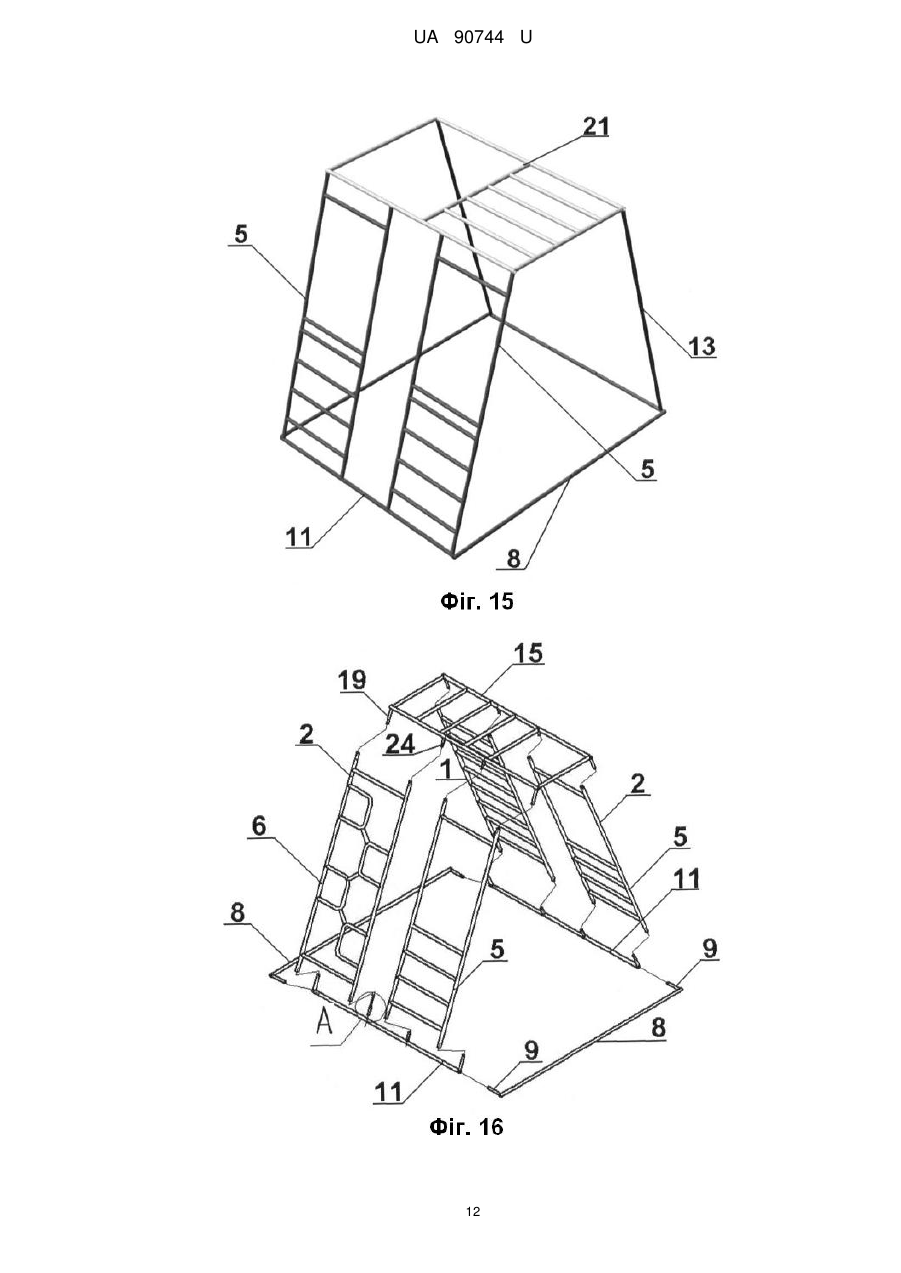

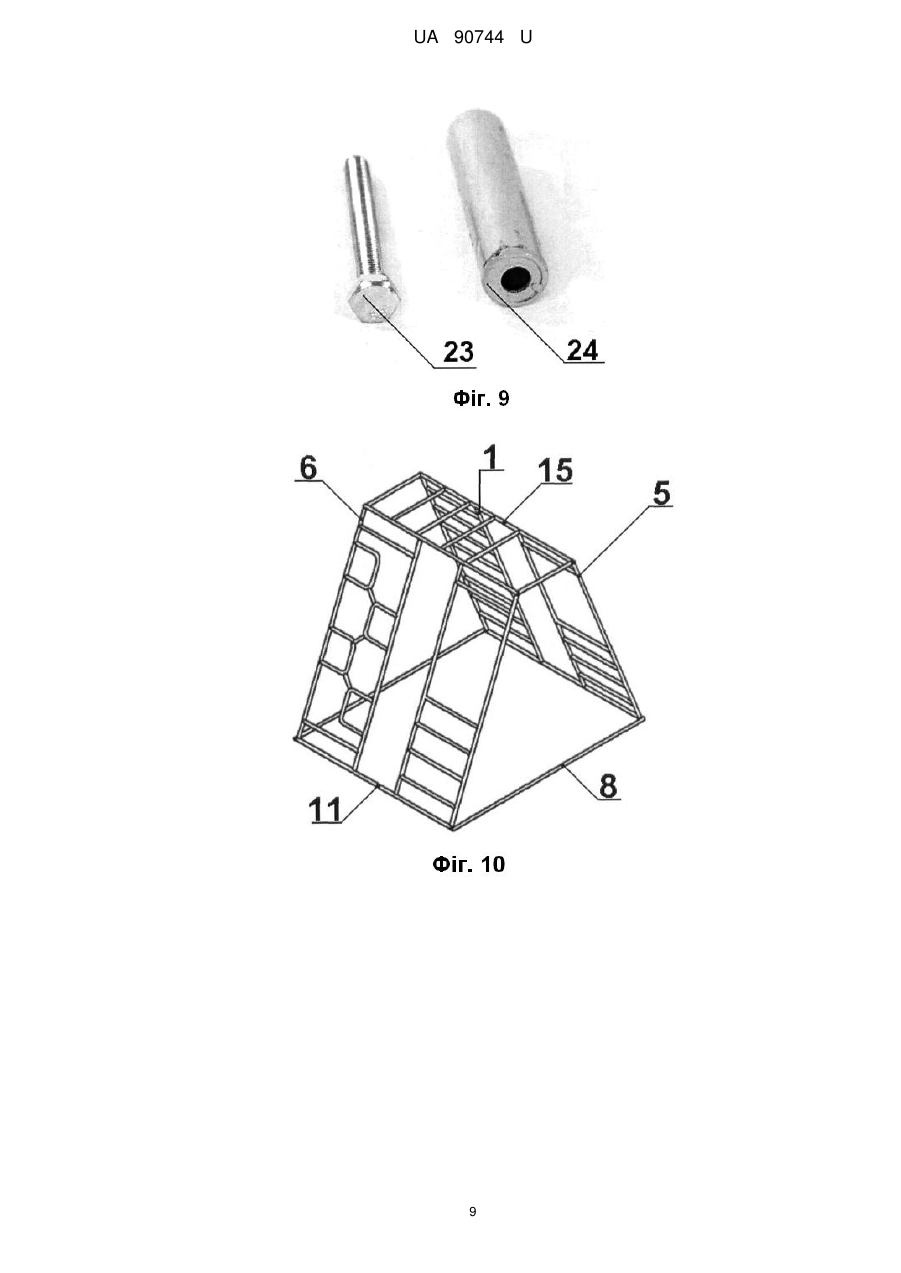

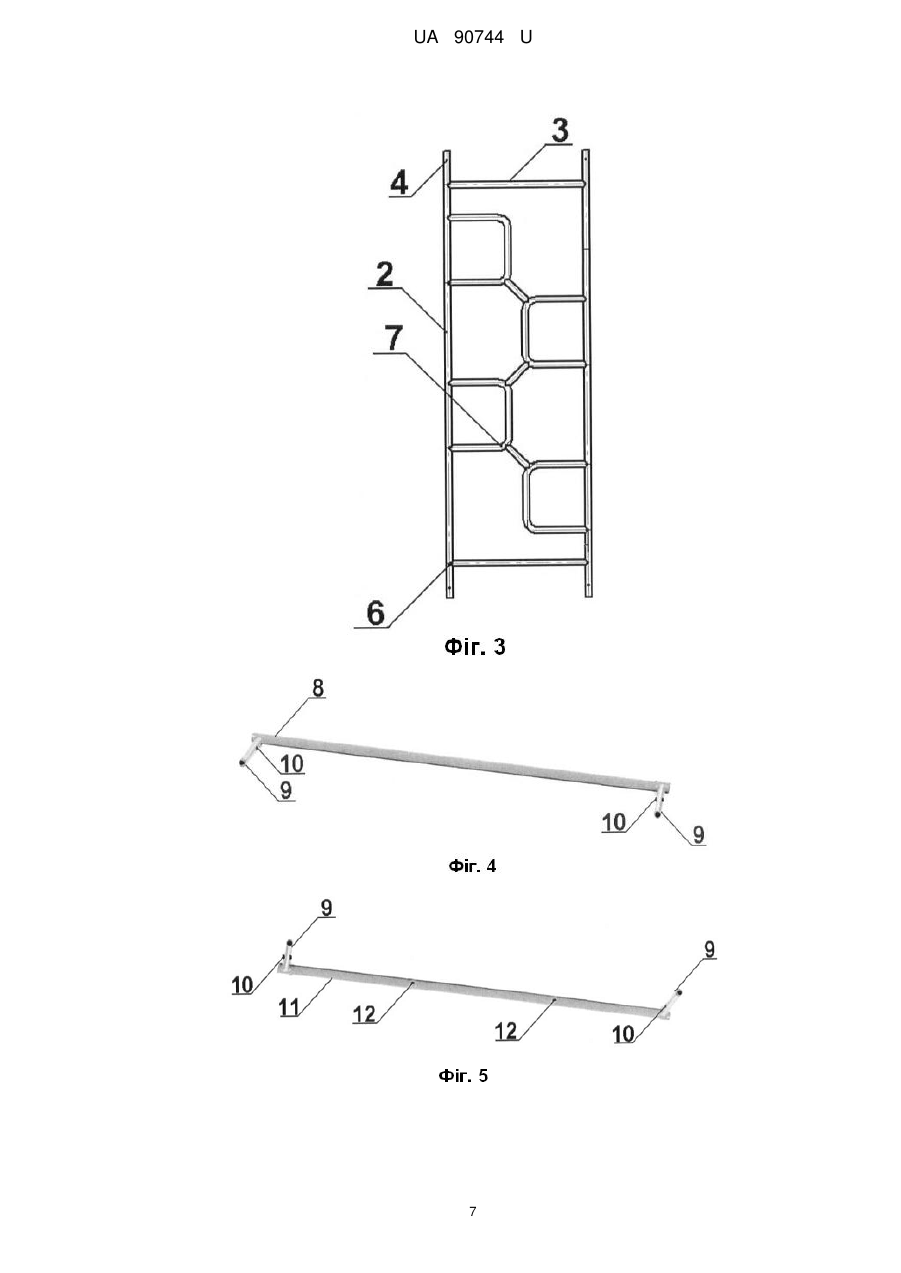

Реферат: Спортивно-ігровий комплекс виконаний з опорних та з'єднувальних елементів, які при різних комбінаціях з'єднання за допомогою кріпильних елементів створюють щонайменше чотири види просторових конструкцій спортивних та/або ігрових комплексів з утворенням бічних, передньої, задньої, верхньої і нижньої частин просторової конструкції, в яких верхня частина забезпечена рукоходом. Даний комплекс містить три види опорних елементів, три види з'єднувальних елементів, два види рукоходів і всі опорні, з'єднувальні елементи та рукоходи виконані з металевих труб, при різних комбінаціях з'єднання яких створюють щонайменше чотири види просторових конструкцій спортивних-ігрових комплексів. Опорними елементами є: драбина шведська стіна, яка містить дві поздовжні сторони та перекладини, відстань між якими є однаковою; драбина, яка містить дві поздовжні сторони та перекладини, які нерівномірно розташовані; драбина, яка містить дві поздовжні сторони, перекладини і деталі, які виконані у вигляді половинок заокруглених прямокутників, з'єднаних між собою. З'єднувальними елементами є: поздовжній з'єднувальний елемент, який виконаний у вигляді труби із зігнутими кінцями, в яких виконано отвори під елементи кріплення; поперечний з'єднувальний елемент, який виконаний у вигляді труби із зігнутими кінцями, в яких виконано отвори під елементи кріплення, і на трубчастій частині якого виконано два отвори під елементи кріплення; боковий з'єднувальний елемент, який виконаний у вигляді труби, на кінцях якої виконано отвори під елементи кріплення. Перший рукохід містить дві поздовжні сторони, які з'єднані нерівномірно розташованими перекладинами. Другий рукохід містить дві поздовжні сторони, які з'єднані трьома перекладинами, причому між двома перекладинами розташовані чотири поздовжніх елементи, крім того, на кожній з поздовжніх сторін рукоходів виконано по два отвори під елементи кріплення, а поздовжні сторони виконані із зігнутими кінцями, в яких виконано отвори під елементи кріплення. Всі опорні, з'єднувальні елементи та рукоходи виконані з можливістю роз'ємного з'єднання між собою. UA 90744 U (12) UA 90744 U UA 90744 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до спортивно-ігрового обладнання, яке у вигляді різних комплексів може бути встановлено і розміщене на досить обмеженому просторі і призначене для проведення тренувальних і спортивно-ігрових занять із застосуванням спортивнотренувального обладнання, яке входить до складу комплексу. Відомий домашній спортивний комплекс [Патент України № 17543, МПК А63В17/00, опубл. 15.09.2006, Бюл. № 9, 2006 p.], що містить шведську стінку, утворену з пари стійок, оснащених засобами для їх кріплення до опор приміщення, та поперечин, закріплених між стійками, та Пподібну турнікову поперечину, у якій полиця розташована горизонтально і паралельно площині шведської стінки, а кожна зі стійок закріплена до відповідної стійки шведської стінки, причому турнікова поперечина опирається на пару похилих кронштейнів, кожний з яких, як і відповідна стійка турнікової поперечини, розташований у площині, перпендикулярній площині шведської стінки, в якій турнікова поперечина оснащена парою подовжувачів, кожний з яких встановлений горизонтально та паралельно площині шведської стінки, та парою розташованих в площині шведської стінки додаткових кронштейнів, кожний з яких одним кінцем закріплений до відповідної стійки шведської стінки, а іншим кінцем приєднаний до вільного кінця одною зі згаданих подовжувачів турнікової поперечини за допомогою опорного стержня, розташованого перпендикулярно площині шведської стінки. Недоліком даного комплексу є неможливість його використання зовні приміщень, так як він кріпиться до опор приміщення. Також займатися спортом за допомогою даного комплексу може максимум три дитини. Відомий домашній спортивно-ігровий комплекс [Патент України № 76851, МПК А63В 17/00, опубл. 25.01.2013, Бюл. № 2], який містить дві драбини, що складаються з вертикальних стійок та горизонтальних поперечин, причому верхні кінці стійок прикріплені одна до одної, з можливістю рознімання, а нижні мають опорний елемент, причому комплекс містить тренувальний снаряд, зокрема канат. В даному комплексі кінці верхніх стійок прикріплені шарнірно один до одного, а для фіксації кута між останніми, у переважному варіанті виконання близько до прямого, до бокових поверхонь прикріплено поперечини, при цьому як опорний елемент однієї із драбин є подовжувач, що встановлено з можливістю регулювання по висоті комплексу, а іншої - є елемент перекладини чи елемент шведської стінки, до яких прикріплено, з можливістю рознімання, інші кінці нижніх стійок, причому драбина з упором містить на одній із стійок отвори для встановлення горизонтальних поперечин у стійку та прикріплення до паралельно їй розташованої мотузки, при цьому зазначені раніш горизонтальні поперечини є опорною поверхнею для гірки, а сама драбина містить отвір, утворений між горизонтальними поперечинами (незаповнений горизонтальними перемичками) для проходження людини, причому на горизонтальні поперечини чи стійки драбини, що прикріплена до елемента перекладини чи елемента шведської стінки, прикріплено гімнастичну драбину, кільця, гойдалку. Даний комплекс має обмежені функціональні можливості, пов'язані з тим, що його елементи виконані без можливості трансформації в інші види комплексів та з використанням малої кількості гімнастичних снарядів. Також даний комплекс має малу площу опори, а саме тільки нижні кінці вертикальної драбини. Відомий спортивно-ігровий комплекс [Патент України № 75875, МПК А63В 17/00, опубл. 10.12.2012, Бюл. № 23], який виконаний з опорних та з'єднувальних елементів, які з'єднуються між собою, з утворенням бічних, передньої, задньої, верхньої і нижньої частин просторової конструкції, за допомогою кріпильних елементів. Верхня частина забезпечена сходамирукоходом. Спортивно-ігровий комплекс містить шість видів оп о рн их е л ем ен т ів т а щ он а йм енш е дв а в и д и з' є дн ув а л ь н их е ле м ен ті в, я к і п р и різних комбінаціях з'єднання створюють п'ять видів просторових конструкцій спортивних і/або ігрових комплексів. Опорні елементи виконані у вигляді драбини або огорожі, поздовжні сторони яких виконані з профілю, до яких приварено щонайменше дві трубчасті перекладини. На поздовжніх сторонах виконано два отвори, а один з'єднувальний елемент виконаний у вигляді неправильного шестикутника з профілю, по периметру кожної сторони якого виконано не менше двох отворів, а інший з'єднувальний елемент виконаний в вигляді пластини жорсткості, кінці якої загнуті на 90°, і на яких виконано отвір. Всі опорні та з'єднувальні елементи виконані з можливістю роз'ємного з'єднання між собою. Комплекс оснащений набором спортивно-ігрових пристроїв та допоміжними деталями. Його недоліком є недостатня стійкість конструкції в деяких варіантах виконання. Також відомий комплекс має обмежені функціональні можливості, пов'язані з тим, що призначений для дітей молодшого віку і на ньому неможливо виконувати різноманітні фізичні вправи. Дане технічне рішення вибране за прототип. В основу корисної моделі поставлена задача вдосконалити відомий спортивно-ігровий комплекс, в якому внаслідок використання нових елементів в наборі опорних та з'єднувальних елементів, які виконані з можливістю з'єднання в різні види спортивних і/або ігрових комплексів, 1 UA 90744 U 5 10 15 20 25 30 35 40 45 50 55 60 підвищується жорсткість та міцність конструкції, забезпечуючи безпеку дітей, а також створюється можливість виконання більш широкого кола спортивних та ігрових вправ з використанням вільного простору, що є розширенням функціональних можливостей запропонованого спортивно-ігрового комплексу. Поставлена задача вирішується тим, що запропонований спортивно-ігровий комплекс, який виконаний з опорних та з'єднувальних елементів, які при різних комбінаціях з'єднання за допомогою кріпильних елементів створюють щонайменше чотири види просторових конструкцій спортивних та/або ігрових комплексів з утворенням бічних, передньої, задньої, верхньої і нижньої частин просторової конструкції, в яких верхня частина забезпечена рукоходом, причому опорні елементи виконані в вигляді драбин, до поздовжніх сторін яких приварено щонайменше дві трубчасті перекладини, і на кінцях поздовжніх сторін яких виконано щонайменше два отвори під елементи кріплення, та всі опорні та з'єднувальні елементи виконані різнокольоровими, крім того, комплекс оснащений набором спортивно-ігрових пристроїв та допоміжними деталями, який згідно з корисною моделлю, містить три види опорних елементів, три види з'єднувальних елементів, два види рукоходів і всі опорні, з'єднувальні елементи та рукоходи виконані з металевих труб, при різних комбінаціях з'єднання яких створюють щонайменше чотири види просторових конструкцій спортивних-ігрових комплексів, причому опорними елементами є драбина - шведська стіна, яка містить дві поздовжні сторони та перекладини, відстань між якими є однаковою, драбина, яка містить дві поздовжні сторони та перекладини, які нерівномірно розташовані, драбина, яка містить дві поздовжні сторони, перекладини і деталі, які виконані у вигляді половинок заокруглених прямокутників, з'єднаних між собою, а з'єднувальними елементами є поздовжній з'єднувальний елемент, який виконаний у вигляді труби із зігнутими кінцями, в яких виконано отвори під елементи кріплення, поперечний з'єднувальний елемент, який виконаний у вигляді труби зі зігнутими кінцями, в яких виконано отвори під елементи кріплення, і на трубчастій частині якого виконано два отвори під елементи кріплення, боковий з'єднувальний елемент, який виконаний у вигляді труби, на кінцях якої виконано отвори під елементи кріплення, а перший рукохід містить дві поздовжні сторони, які з'єднані нерівномірно розташованими перекладинами, другий рукохід містить дві поздовжні сторони, які з'єднані трьома перекладинами, причому між двома перекладинами розташовані чотири поздовжніх елементи, крім того, на кожній з поздовжніх сторін рукоходів виконано по два отвори під елементи кріплення, а поздовжні сторони виконані із зігнутими кінцями, в яких виконано отвори під елементи кріплення, причому всі опорні, з'єднувальні елементи та рукоходи виконані з можливістю роз'ємного з'єднання між собою. Крім того, для з'єднання опорних, з'єднувальних елементів та рукоходів використовують кріпильні елементи в вигляді болтів з гайками та болтів з шипом-вставкою, причому шипвставка виконаний у вигляді металевого трубчастого елемента, зовнішній діаметр якого є меншим за внутрішній діаметр труб, з яких виконані опорні, з'єднувальні елементи та рукоходи. Крім того, комплекс виконаний у вигляді збірно-розбірної конструкції, що утворює просторовий каркас у вигляді зрізаної піраміди, в якому опорна нижня частина виконана з'єднанням двох поздовжніх з'єднувальних елементів та двох поперечних з'єднувальних елементів, а передня та задня частини, які розташовані під нахилом, кожна з яких виконана з двох елементів в вигляді драбин, поздовжніми сторонами у верхній частині з'єднані із поздовжніми сторонами першого рукохода, а в нижній частині з'єднані з поздовжніми та поперечними з'єднувальними елементами. Крім того, комплекс виконаний у вигляді збірно-розбірної конструкції, що утворює просторовий каркас у вигляді зрізаної піраміди, в якому опорна нижня частина виконана з'єднанням двох поздовжніх з'єднувальних елементів та двох поперечних з'єднувальних елементів, а передня та задня частини, які розташовані під нахилом, кожна з яких виконана з двох елементів в вигляді драбин, поздовжніми сторонами у верхній частині з'єднані із поздовжніми сторонами другого рукохода, а в нижній частині з'єднані з поздовжніми та поперечними з'єднувальними елементами. Крім того, комплекс виконаний у вигляді збірно-розбірної конструкції, що утворює просторовий каркас у вигляді зрізаної піраміди, в якому опорна нижня частина виконана з'єднанням двох поздовжніх з'єднувальних елементів та двох поперечних з'єднувальних елементів, а передня та задня частини, розташовані під нахилом, в яких одна з частин виконана з одного або двох елементів в вигляді драбин, а інша з одного або двох елементів бокових з'єднувальних елементів, поздовжніми сторонами у верхній частині з'єднані із поздовжніми сторонами першого рукоходу, а в нижній частині з'єднані з поздовжніми та поперечними з'єднувальними елементами. Крім того, комплекс виконаний у вигляді збірно-розбірної конструкції, що утворює 2 UA 90744 U 5 10 15 20 25 30 35 40 45 50 55 60 просторовий каркас у вигляді зрізаної піраміди, в якому опорна нижня частина виконана з'єднанням двох поздовжніх з'єднувальних елементів та двох поперечних з'єднувальних елементів, а передня та задня частини, розташовані під нахилом, в яких одна з частин виконана з одного або двох елементів в вигляді драбин, а інша з одного або двох елементів бокових з'єднувальних елементів, поздовжніми сторонами у верхній частині з'єднані із поздовжніми сторонами другого рукохода, а в нижній частині з'єднані з поздовжніми та поперечними з'єднувальними елементами. Наявність поперечних і поздовжніх з'єднувальних елементів в конструкції комплексу, які виконують роль стяжних елементів, підвищує жорсткість і міцність конструкції, збільшує площу опори всієї конструкції, що підвищує її стійкість, забезпечуючи безпеку дітей. Спортивно-ігровий комплекс встановлюється вільно на опорній частині та не вимагає додаткового кріплення. Він може бути встановлений як в домашніх умовах, на обмеженому просторі, так і на відкритих майданчиках (у дитячих садах, парках і на спортивних майданчиках). Виконання комплексу з різних видів опорних та з'єднувальних елементів, які виконані з можливістю для з'єднання за допомогою з'єднувальних елементів в різні види спортивних та/або ігрових комплексів, при цьому, збирання комплексу здійснюється легко та швидко, не потребує спеціальних навиків. Ще однією перевагою комплексу є можливість перевертати його, наприклад, на бічні сторони і тим самим змінювати його модифікацію. Запропонована корисна модель пояснюється кресленнями, де на фіг. 1-3 зображено опорні елементи запропонованого спортивно-ігрового комплексу, на фіг. 4-6 - з'єднувальні елементи, на фіг. 7-8 - рукоходи, на фіг. 9 - фотографічне зображення кріпильного елемента у вигляді болта з шипом-вставкою, на фіг. 10-15 - приклади виконання запропонованого комплексу, на фіг. 16 - схему збірки запропонованого комплексу, на фіг. 17 - розріз по А фіг. 16, а на фіг. 18 варіант розміщення запропонованого комплексу. Запропонований спортивно-ігровий комплекс (див. фіг. 1-3) складається з трьох видів опорних елементів, а саме: з драбини - шведська стіна 1 (див. фіг. 1), яка містить дві поздовжні сторони 2 та перекладини 3, відстань між якими є однаковою, на кінцях поздовжніх сторін 2 виконано отвори 4 під елементи кріплення; з драбини 5 (див. фіг. 2), яка містить дві поздовжні сторони 2 та перекладини 3, які нерівномірно розташовані, на кінцях поздовжніх сторін 2 виконано отвори 4 під елементи кріплення; з драбина 6 (див. фіг. 3), яка містить дві поздовжні сторони 2, перекладини 3 і деталі 7, які виконані у вигляді половинок заокруглених прямокутників, з'єднаних між собою, на кінцях поздовжніх сторін 2 виконано отвори 4 під елементи кріплення. Запропонований спортивно-ігровий комплекс (див. фіг. 4-6) складається з трьох видів з'єднувальних елементів, а саме: з поздовжнього з'єднувального елементу 8 (див. фіг. 4), який виконаний у вигляді труби зі зігнутими кінцями 9, в яких виконано отвори 10 під елементи кріплення; з поперечного з'єднувального елемента 11 (див. фіг. 5), який виконаний у вигляді труби із зігнутими кінцями 9, в яких виконано отвори 10 під елементи кріплення, і на трубчастій частині якого виконано два отвори 12 під елементи кріплення; з бокового з'єднувального елемента 13 (див. фіг. 6), який виконаний у вигляді труби, на кінцях якої виконано отвори 14 під елементи кріплення. Запропонований спортивно-ігровий комплекс (див. фіг. 7-8) складається з двох видів рукоходів, а саме: з першого рукохода 15 (див. фіг. 7), який містить дві поздовжні сторони 16, які з'єднані нерівномірно розташованими перекладинами 17, на кожній з поздовжніх сторін 16 виконано по два отвори 18 під елементи кріплення, причому поздовжні сторони 16 виконані зі зігнутими кінцями 19, в яких виконано отвори 20 під елементи кріплення; з другого рукохода 21 (див. фіг. 8) містить дві поздовжні сторони 16, які з'єднані трьома перекладинами 17, причому між двома перекладинами 17 розташовані чотири поздовжніх елементи 22, на кожній з поздовжніх сторін 16 виконано по два отвори 18 під елементи кріплення, а поздовжні сторони 16 виконані зі зігнутими кінцями 19, в яких виконано отвори 20 під елементи кріплення. Для з'єднання опорних, з'єднувальних елементів та рукоходів використовують кріпильні елементи в вигляді болтів з гайками (не показані) та болтів 23 з шипом-вставкою 24 (див. фіг. 9), причому шип-вставка 24 виконаний у вигляді металевого трубчастого елемента, зовнішній діаметр якого є меншим за внутрішній діаметр труб, з яких виконані опорні, з'єднувальні 3 UA 90744 U 5 10 15 20 25 30 35 40 45 50 55 60 елементи та рукоходи. Використані шипи-вставки 24. В запропонованому спортивно-ігровому комплексі при різних комбінаціях з'єднання за допомогою кріпильних елементів створюють щонайменше чотири види просторових конструкцій спортивних та/або ігрових комплексів (див. приклади зображені на фіг. 10-14). Всі опорні, з'єднувальні елементи та рукоходи виконані з металевих труб та різнокольоровими, причому всі опорні та з'єднувальні елементи виконані з можливістю роз'ємного з'єднання між собою. Крім того, комплекс оснащений набором спортивно-ігрових пристроїв та допоміжними деталями. Спортивно-ігровими пристроями є гімнастична драбина, гімнастичні кільця, канат, трапеція, гойдалка, мотузкові сходи, сітка для лазіння та інші пристосування, які підвішуються на трубчасті елементи каркаса, після його складання. Також, можуть бути використані гірка з м'якими бортами, яку закріплюють, наприклад, на перекладинах з можливістю перестановки по висоті і зміни кута нахилу, площадки. Комплекс забезпечений також матом або м'яким покриттям, які укладають в середині просторової конструкції або поза нею. Корисна модель пояснюється прикладами виконання. Приклад 1. Спортивно-ігровий комплекс (див. фіг. 10) виконаний у вигляді збірно-розбірної конструкції, що утворює просторовий каркас у вигляді зрізаної піраміди. Опорна нижня частина каркаса виконана з'єднанням двох поздовжніх з'єднувальних елементів 8 та двох поперечних з'єднувальних елементів 11. Передня та задня частини, розташовані під нахилом. 1, наприклад, передня частина виконана з драбини 5 та драбини 6, а задня частина виконана з драбини 1 та драбини 5. З'єднання даних драбин у верхній частині здійснюють використовуючи перший рукохід 15. Приклад 2. Спортивно-ігровий комплекс (див. фіг. 11) виконаний у вигляді збірно-розбірної конструкції, що утворює просторовий каркас у вигляді зрізаної піраміди. Опорна нижня частина каркаса викопана з'єднанням двох поздовжніх з'єднувальних елементів 8 та двох поперечних з'єднувальних елементів 11. Передня та задня частини, розташовані під нахилом. 1, наприклад, передня частина виконана з драбини 6 та драбини 5, а задня частина виконана з драбини 1 та драбини 5. З'єднання даних драбин у верхній частині здійснюють використовуючи другий рукохід 21. Приклад 3. Спортивно-ігровий комплекс (див. фіг. 12-13) виконаний у вигляді збірно-розбірної конструкції, що утворює просторовий каркас у вигляді зрізаної піраміди. Опорна нижня частина каркаса виконана з'єднанням двох поздовжніх з'єднувальних елементів 8 та двох поперечних з'єднувальних елементів 11. Передня та задня частини, розташовані під нахилом. Наприклад, передня та задні частини (див. фіг. 12) виконана з драбини 5 та бокового з'єднувального елемента 13. З'єднання даних драбин у верхній частині здійснюють використовуючи перший рукохід 15. Інший приклад (див. фіг. 13), передня частина виконана з двох драбин 5, а задня - з двох бокових з'єднувальних елементів 13. З'єднання даних драбин у верхній частині здійснюють використовуючи перший рукохід 15. Приклад 4. Спортивно-ігровий комплекс (див. фіг. 14) виконаний у вигляді збірно-розбірної конструкції, що утворює просторовий каркас у вигляді зрізаної піраміди. Опорна нижня частина каркаса виконана з'єднанням двох поздовжніх з'єднувальних елементів 8 та двох поперечних з'єднувальних елементів 11. Передня та задня частини розташовані під нахилом. Наприклад, передня та задні частини (див. фіг. 14) виконана з драбини 5 та бокового з'єднувального елемента 13. З'єднання даних драбин у верхній частині здійснюють використовуючи другий рукохід 21. Інший приклад (див. фіг. 15), передня частина виконана з двох драбин 5, а задня - з двох бокових з'єднувальних елементів 13. З'єднання даних драбин у верхній частині здійснюють використовуючи другий рукохід 21. Схема збірки елементів даного комплексу показана на фіг. 16, де розглядається збирання комплексу за прикладом 1. Для збирання опорної нижньої частини зігнуті кінці 9 кожного з'єднувального елемента 8 вставляють в отвори (не показані) труб з'єднувальних елементів 11. До отворів 12, які є на трубчастій частині елементів 11 (див. фіг. 5), пригвинчують шипи-вставки 24 за допомогою болтів 23 (див. фіг. 17). Для збирання верхньої частини здійснюють такі дії: до отворів 18, що є на поздовжніх сторонах 16 першого рукохода 15 (див. фіг. 7), пригвинчують шипи-вставки 24 за допомогою болтів 23. Дані шипи-вставки 24 та зігнуті кінці 19 рукохода 15 вставляють в отвори верхніх частин трубчастих поздовжніх сторін 2 драбин 5, 6 та 5, 1, співставляють отвори 4 на поздовжніх сторонах 2 з отворами 20 на кінцях 19 рукохода 15 і їх з'єднують за допомогою болтів та гайок (отвори 4 та 20 на фіг. 16 не показані). В отвори, що є в 4 UA 90744 U 5 10 15 20 25 30 35 40 45 50 55 нижніх частинах трубчастих поздовжніх сторін 2 драбин 5, 6 та 5, 1, вставляють зігнуті кінці 9 з'єднувальних елементів 11 та шипи-вставки 24, які пригвинчені до даних з'єднувальних елементів 11, співставляють отвори 4 на поздовжніх сторонах 2 з отворами 10 на кінцях 9 елементів 11 і їх з'єднують за допомогою болтів та гайок (отвори 4 та 10 на фіг. 16 не показані). Інші приклади виконання конструкції комплексу є аналогічними, описаному вище. Даний спортивно-ігровий комплекс встановлюють на опорній поверхні без прикріплення до цієї поверхні. Він може бути встановлений як в домашніх умовах, на дуже обмеженому просторі, так і поза домашніх приміщень, на відкритих майданчиках, територіях, зайнятих дитячими садками, в парках і на спортивних майданчиках. У всі варіантах виконання запропонованої корисної моделі, зібрану конструкцію можливо перевертати, наприклад, на бічні сторони і тим самим змінювати його модифікацію (див. фіг. 18). В такому випадку, для зміцнення конструкції використовують додатковий боковий елемент 13, який з'єднують з елементами 11, що тим самим зміцнює всю конструкцію. Запропонований спортивно-ігровий комплекс має широкі функціональні можливості, його конструктивні особливості дозволяють займатися на ньому дітям різного віку від 3 років і дорослим, сприяючи при цьому розвитку рухової активності дітей та зміцненню їх фізичного стану. Корисна модель є промислово застосовною і може бути виготовлена з використанням відомих прийомів побудови трубчастих елементів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Спортивно-ігровий комплекс, який виконаний з опорних та з'єднувальних елементів, які при різних комбінаціях з'єднання за допомогою кріпильних елементів створюють щонайменше чотири види просторових конструкцій спортивних та/або ігрових комплексів з утворенням бічних, передньої, задньої, верхньої і нижньої частин просторової конструкції, в яких верхня частина забезпечена рукоходом, причому опорні елементи виконані в вигляді драбин, до поздовжніх сторін яких приварено щонайменше дві трубчасті перекладини, і на кінцях поздовжніх сторін яких виконано щонайменше два отвори під елементи кріплення, та всі опорні та з'єднувальні елементи виконані різнокольоровими, крім того, комплекс оснащений набором спортивно-ігрових пристроїв та допоміжними деталями, який відрізняється тим, що містить три види опорних елементів, три види з'єднувальних елементів, два види рукоходів і всі опорні, з'єднувальні елементи та рукоходи, виконані з металевих труб, при різних комбінаціях з'єднання яких створюють щонайменше чотири види просторових конструкцій спортивно-ігрових комплексів, причому опорними елементами є драбина - шведська стіна, яка містить дві поздовжні сторони та перекладини, відстань між якими є однаковою, драбина, яка містить дві поздовжні сторони та перекладини, які нерівномірно розташовані, драбина, яка містить дві поздовжні сторони, перекладини і деталі, які виконані у вигляді половинок заокруглених прямокутників, з'єднаних між собою, а з'єднувальними елементами є поздовжній з'єднувальний елемент, який виконаний у вигляді труби із зігнутими кінцями, в яких виконано отвори під елементи кріплення, поперечний з'єднувальний елемент, який виконаний у вигляді труби із зігнутими кінцями, в яких виконано отвори під елементи кріплення, і на трубчастій частині якого виконано два отвори під елементи кріплення, боковий з'єднувальний елемент, який виконаний у вигляді труби, на кінцях якої виконано отвори під елементи кріплення, а перший рукохід містить дві поздовжні сторони, які з'єднані нерівномірно розташованими перекладинами, другий рукохід містить дві поздовжні сторони, які з'єднані трьома перекладинами, причому між двома перекладинами розташовані чотири поздовжніх елементи, крім того, на кожній з поздовжніх сторін рукоходів виконано по два отвори під елементи кріплення, а поздовжні сторони виконані із зігнутими кінцями, в яких виконано отвори під елементи кріплення, причому всі опорні, з'єднувальні елементи та рукоходи виконані з можливістю роз'ємного з'єднання між собою. 2. Спортивно-ігровий комплекс за п. 1, який відрізняється тим, що для з'єднання опорних, з'єднувальних елементів та рукоходів використовують кріпильні елементи в вигляді болтів з гайками та болтів з шипом-вставкою, причому шип-вставка виконаний у вигляді металевого трубчастого елемента, зовнішній діаметр якого є меншим за внутрішній діаметр труб, з яких виконані опорні, з'єднувальні елементи та рукоходи. 3. Спортивно-ігровий комплекс за пп. 1, 2, який відрізняється тим, що виконаний у вигляді збірно-розбірної конструкції, що утворює просторовий каркас у вигляді зрізаної піраміди, в якому опорна нижня частина виконана з'єднанням двох поздовжніх з'єднувальних елементів та двох поперечних з'єднувальних елементів, а передня та задня частини, які розташовані під нахилом, кожна з яких виконана з двох елементів в вигляді драбин, поздовжніми сторонами у верхній 5 UA 90744 U 5 10 15 20 25 частині з'єднані із поздовжніми сторонами першого рукохода, а в нижній частині з'єднані з поздовжніми та поперечними з'єднувальними елементами. 4. Спортивно-ігровий комплекс за пп. 1, 2, який відрізняється тим, що виконаний у вигляді збірно-розбірної конструкції, що утворює просторовий каркас у вигляді зрізаної піраміди, в якому опорна нижня частина виконана з'єднанням двох поздовжніх з'єднувальних елементів та двох поперечних з'єднувальних елементів, а передня та задня частини, які розташовані під нахилом, кожна з яких виконана з двох елементів в вигляді драбин, поздовжніми сторонами у верхній частині з'єднані із поздовжніми сторонами другого рукохода, а в нижній частині з'єднані з поздовжніми та поперечними з'єднувальними елементами. 5. Спортивно-ігровий комплекс за пп. 1, 2, який відрізняється тим, що виконаний у вигляді збірно-розбірної конструкції, що утворює просторовий каркас у вигляді зрізаної піраміди, в якому опорна нижня частина виконана з'єднанням двох поздовжніх з'єднувальних елементів та двох поперечних з'єднувальних елементів, а передня та задня частини, розташовані під нахилом, в яких одна з частин виконана з одного або двох елементів в вигляді драбин, а інша з одного або двох елементів бокових з'єднувальних елементів, поздовжніми сторонами у верхній частині з'єднані із поздовжніми сторонами першого рукохода, а в нижній частині з'єднані з поздовжніми та поперечними з'єднувальними елементами. 6. Спортивно-ігровий комплекс за пп. 1, 2, який відрізняється тим, що виконаний у вигляді збірно-розбірної конструкції, що утворює просторовий каркас у вигляді зрізаної піраміди, в якому опорна нижня частина виконана з'єднанням двох поздовжніх з'єднувальних елементів та двох поперечних з'єднувальних елементів, а передня та задня частини, розташовані під нахилом, в яких одна з частин виконана з одного або двох елементів в вигляді драбин, а інша з одного або двох елементів бокових з'єднувальних елементів, поздовжніми сторонами у верхній частині з'єднані із поздовжніми сторонами другого рукохода, а в нижній частині з'єднані з поздовжніми та поперечними з'єднувальними елементами. 6 UA 90744 U 7 UA 90744 U 8 UA 90744 U 9 UA 90744 U 10 UA 90744 U 11 UA 90744 U 12 UA 90744 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 13
