Абсорбуючий виріб

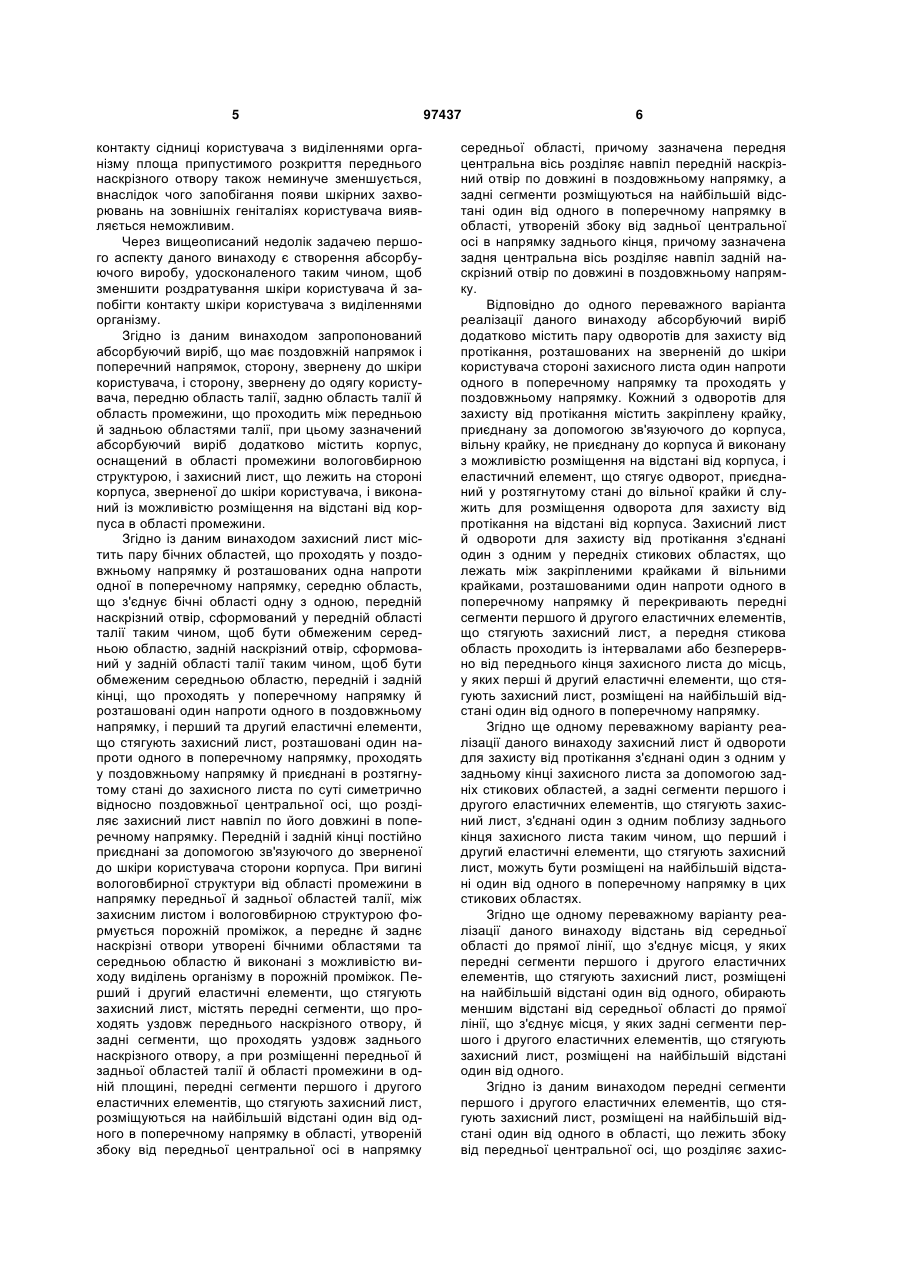

1. Абсорбуючий виріб, що має поздовжній напрямок і поперечний напрямок, сторону, звернену до шкіри користувача, і сторону, звернену до одягу користувача, передню область талії, задню область талії й область промежини, що проходить між передньою й задньою областями талії, при цьому зазначений абсорбуючий виріб додатково містить корпус, оснащений в області промежини вологовбирною структурою, і захисний лист, що лежить на стороні корпуса, зверненої до шкіри користувача, і виконаний з можливістю відведення на деяку відстань від корпуса, який відрізняється тим, що захисний лист має пару бічних областей, що проходять у поздовжньому напрямку й розташованих одна напроти одної в поперечному напрямку, середню область, що з'єднує бічні області одну з одною, передній наскрізний отвір, сформований у передній області талії таким чином, що він обмежений середньою областю, задній наскрізний отвір, сформований у задній області талії таким чином, що він обмежений середньою областю, передній і задній кінці, що проходять у поперечному напрямку й розташовані один напроти одного у поздовжньому напрямку, і перші й другий еластичні елементи, що стягують захисний лист, розташовані один напроти одного в поперечному напрямку, проходять у поздовжньому напрямку й приєднані в розтягнутому стані до захисного листа по суті симетрично відносно поздовжньої центральної осі, яка розділяє захисний лист навпіл по 2 (19) 1 3 97437 4 відворот, приєднаний в розтягнутому стані до вільної крайки й служить для розміщення відворота для захисту від протікання на відстані від корпуса; причому захисний лист й відвороти для захисту від протікання з'єднані один з одним у передніх стикових областях, що лежать між закріпленими крайками й вільними крайками, розташованими один напроти одного в поперечному напрямку, і перекривають передні сегменти першого й другого еластичних елементів, які стягують захисний лист, а передні стикові області проходять з інтервалами або безперервно від переднього кінця захисного листа до місць, у яких перші й другий еластичні елементи, що стягують захисний лист, розміщені на найбільшій відстані один від одного в поперечному напрямку. 3. Абсорбуючий виріб за п. 2, який відрізняється тим, що захисний лист й відвороти для захисту від протікання з'єднані один з одним у задньому кінці захисного листа за допомогою задніх стикових областей, а задні сегменти першого і другого еластичних елементів, що стягують захисний лист, з'єднані один з одним поблизу заднього кінця захисного листа таким чином, що перший і другий еластичні елементи, що стягують захисний лист, розміщені на найбільшій відстані один від одного в поперечному напрямку в зазначених стикових областях. 4. Абсорбуючий виріб за будь-яким з пп. 1-3, який відрізняється тим, що відстань від середньої області до прямої лінії, що з'єднує місця, у яких передні сегменти першого і другого еластичних елементів, що стягують захисний лист, розміщені на найбільшій відстані один від одного, вибрана меншою, ніж відстань від середньої області до прямої лінії, що з'єднує місця, у яких задні сегменти першого і другого еластичних елементів, що стягують захисний лист, розміщені на найбільшій відстані один від одного. Даний винахід у цілому ставиться до абсорбуючих виробів й, зокрема, до таких абсорбуючих виробів, як підгузки одноразового використання, труси для приучення до туалету або труси для страждаючим нетриманням. Підгузки одноразового використання, призначені для захисту шкіри користувача від забруднення виділеннями організму, відомі, наприклад, з розкриття JP1997-510385T. В JP1997-510385Т розкритий підгузок одноразового використання типу трусів. Цей підгузок оснащений на внутрішній стороні покриваючого листа у формі трусів вологовбирною структурою, оснащеною, у свою чергу, парою листоподібних одворотів, розташованих із проміжком у поперечному напрямку. Ці одвороти виконані суміжними один відносно одного за допомогою стику таким чином, що вони спільно зі стиком формують передній наскрізний отвір і задній наскрізний отвір. Ці одвороти відповідно оснащені уздовж цих переднього і заднього наскрізних отворів еластичними елементами, що проходять у поздовжньому напрямку й приєднані до них у розтягнутому стані. Після стягування цих еластичних елементів стик виявляється розміщеним на відстані від вологовбирної структури з формуванням знизу переднього наскрізного отвору кишені, виконаного з можливістю прийому сечі, а знизу заднього наскрізного отвору кишені, виконаногоз можливістю прийому калу. Патентний документ 1: JP1997-510385T. Коли підгузок такого типу надітий на тіло користувача, зовнішні геніталії користувача розміщені напроти переднього наскрізного отвору, а задній прохід розміщений напроти заднього наскрізного отвору. Зазвичай в підгузку площа припустимого розкриття переднього наскрізного отвору переважно вибирають якомога більшою з метою запобігання контакту зовнішньої крайки переднього наскрізного отвору зі шкірою користувача, а площа припустимого розкриття заднього наскрізного отвору переважно вибирають якомога меншою з метою запобігання контакту сідниці користувача з виділеннями організму. Хоча зовнішня крайка переднього наскрізного отвору, що контактує із зовнішніми геніталіями користувача, може в деяких випадках дратувати шкіру користувача й призводити до появи шкірного захворювання, причиною появи такого шкірного захворювання часто є еластичні елементи, приєднані до зовнішньої крайки наскрізного отвору. Ці еластичні елементи, приєднані до листоподібних одворотів, полегшують підйом одворотів над вологовбирною структурою й надійно втримують наскрізний отвір у відкритому стані під час контакту цих еластичних елементів зі шкірою через листовий матеріал, що формує одвороти. Самі одвороти виконані досить м'якими для запобігання появи шкірного захворювання внаслідок роздратування шкіри користувача навіть при їхньому контакті зі шкірою користувача. Однак внаслідок наявності еластичних елементів, приєднаних до одворотів, листовий матеріал одворотів виявляється відносно твердим, що викликає значне роздратування шкіри користувача при контакті еластичних елементів зі шкірою користувача через листовий матеріал, що формує одвороти. У підгузку, розкритому в JP1997-510385Т, площа припустимого розкриття переднього наскрізного отвору по суті дорівнює площі припустимого розкриття заднього наскрізного отвору, а кут між еластичними елементами, що проходять уздовж переднього наскрізного отвору, по суті дорівнює куту між еластичними елементами, що проходять уздовж заднього наскрізного отвору. У такому підгузку при збільшенні площі припустимого розкриття переднього наскрізного отвору для запобігання захворювань шкіри користувача площа припустимого розкриття заднього наскрізного отвору також неминуче збільшується. Внаслідок цього запобігання контакту сідниці користувача з виділеннями організму виявляється неможливим. Навпаки, при зменшенні площі припустимого розкриття заднього наскрізного отвору для запобігання 5 контакту сідниці користувача з виділеннями організму площа припустимого розкриття переднього наскрізного отвору також неминуче зменшується, внаслідок чого запобігання появи шкірних захворювань на зовнішніх геніталіях користувача виявляється неможливим. Через вищеописаний недолік задачею першого аспекту даного винаходу є створення абсорбуючого виробу, удосконаленого таким чином, щоб зменшити роздратування шкіри користувача й запобігти контакту шкіри користувача з виділеннями організму. Згідно із даним винаходом запропонований абсорбуючий виріб, що має поздовжній напрямок і поперечний напрямок, сторону, звернену до шкіри користувача, і сторону, звернену до одягу користувача, передню область талії, задню область талії й область промежини, що проходить між передньою й задньою областями талії, при цьому зазначений абсорбуючий виріб додатково містить корпус, оснащений в області промежини вологовбирною структурою, і захисний лист, що лежить на стороні корпуса, зверненої до шкіри користувача, і виконаний із можливістю розміщення на відстані від корпуса в області промежини. Згідно із даним винаходом захисний лист містить пару бічних областей, що проходять у поздовжньому напрямку й розташованих одна напроти одної в поперечному напрямку, середню область, що з'єднує бічні області одну з одною, передній наскрізний отвір, сформований у передній області талії таким чином, щоб бути обмеженим середньою областю, задній наскрізний отвір, сформований у задній області талії таким чином, щоб бути обмеженим середньою областю, передній і задній кінці, що проходять у поперечному напрямку й розташовані один напроти одного в поздовжньому напрямку, і перший та другий еластичні елементи, що стягують захисний лист, розташовані один напроти одного в поперечному напрямку, проходять у поздовжньому напрямку й приєднані в розтягнутому стані до захисного листа по суті симетрично відносно поздовжньої центральної осі, що розділяє захисний лист навпіл по його довжині в поперечному напрямку. Передній і задній кінці постійно приєднані за допомогою зв'язуючого до зверненої до шкіри користувача сторони корпуса. При вигині вологовбирної структури від області промежини в напрямку передньої й задньої областей талії, між захисним листом і вологовбирною структурою формується порожній проміжок, а переднє й заднє наскрізні отвори утворені бічними областями та середньою областю й виконані з можливістю виходу виділень організму в порожній проміжок. Перший і другий еластичні елементи, що стягують захисний лист, містять передні сегменти, що проходять уздовж переднього наскрізного отвору, й задні сегменти, що проходять уздовж заднього наскрізного отвору, а при розміщенні передньої й задньої областей талії й області промежини в одній площині, передні сегменти першого і другого еластичних елементів, що стягують захисний лист, розміщуються на найбільшій відстані один від одного в поперечному напрямку в області, утвореній збоку від передньої центральної осі в напрямку 97437 6 середньої області, причому зазначена передня центральна вісь розділяє навпіл передній наскрізний отвір по довжині в поздовжньому напрямку, а задні сегменти розміщуються на найбільшій відстані один від одного в поперечному напрямку в області, утвореній збоку від задньої центральної осі в напрямку заднього кінця, причому зазначена задня центральна вісь розділяє навпіл задній наскрізний отвір по довжині в поздовжньому напрямку. Відповідно до одного переважного варіанта реалізації даного винаходу абсорбуючий виріб додатково містить пару одворотів для захисту від протікання, розташованих на зверненій до шкіри користувача стороні захисного листа один напроти одного в поперечному напрямку та проходять у поздовжньому напрямку. Кожний з одворотів для захисту від протікання містить закріплену крайку, приєднану за допомогою зв'язуючого до корпуса, вільну крайку, не приєднану до корпуса й виконану з можливістю розміщення на відстані від корпуса, і еластичний елемент, що стягує одворот, приєднаний у розтягнутому стані до вільної крайки й служить для розміщення одворота для захисту від протікання на відстані від корпуса. Захисний лист й одвороти для захисту від протікання з'єднані один з одним у передніх стикових областях, що лежать між закріпленими крайками й вільними крайками, розташованими один напроти одного в поперечному напрямку й перекривають передні сегменти першого й другого еластичних елементів, що стягують захисний лист, а передня стикова область проходить із інтервалами або безперервно від переднього кінця захисного листа до місць, у яких перші й другий еластичні елементи, що стягують захисний лист, розміщені на найбільшій відстані один від одного в поперечному напрямку. Згідно ще одному переважному варіанту реалізації даного винаходу захисний лист й одвороти для захисту від протікання з'єднані один з одним у задньому кінці захисного листа за допомогою задніх стикових областей, а задні сегменти першого і другого еластичних елементів, що стягують захисний лист, з'єднані один з одним поблизу заднього кінця захисного листа таким чином, що перший і другий еластичні елементи, що стягують захисний лист, можуть бути розміщені на найбільшій відстані один від одного в поперечному напрямку в цих стикових областях. Згідно ще одному переважному варіанту реалізації даного винаходу відстань від середньої області до прямої лінії, що з'єднує місця, у яких передні сегменти першого і другого еластичних елементів, що стягують захисний лист, розміщені на найбільшій відстані один від одного, обирають меншим відстані від середньої області до прямої лінії, що з'єднує місця, у яких задні сегменти першого і другого еластичних елементів, що стягують захисний лист, розміщені на найбільшій відстані один від одного. Згідно із даним винаходом передні сегменти першого і другого еластичних елементів, що стягують захисний лист, розміщені на найбільшій відстані один від одного в області, що лежить збоку від передньої центральної осі, що розділяє захис 7 ний лист навпіл по довжині в напрямку середньої області. Завдяки такій спеціальній конфігурації, площа розкриття переднього наскрізного отвору може бути збільшена за допомогою передніх сегментів, і, таким чином, роздратування зовнішніх геніталій користувача й поява шкірного захворювання внаслідок контакту з переднім наскрізним отвором можуть бути відвернені. Задні сегменти першого і другого еластичних елементів, що стягують захисний лист, розміщені на найбільшій відстані один від одного в області, що лежить збоку від задньої центральної осі в напрямку заднього кінця. Завдяки такій спеціальній конфігурації площа розкриття заднього наскрізного отвору на стороні середньої області може бути обмежена до припустимого значення за допомогою задніх сегментів, і, таким чином, може бути відвернений контакт сідниці користувача з виділеннями організму. Інакше кажучи, роздратування шкіри може бути зменшене шляхом зміни положення еластичних сегментів між переднім й заднім наскрізними отворами без зміни параметрів переднього і заднього наскрізних отворів. Одвороти для захисту від протікання розміщені на зверненій до шкіри користувача стороні захисного листа таким чином, щоб перекривати бічні області захисного листа відповідно, а захисний лист приєднаний до одворотів для захисту від протікання в передніх стикових областях, що перекривають перший і другий еластичні елементи, що стягують захисний лист. Завдяки такій спеціальній конфігурації бічні області захисного листа витягуються назовні при розміщенні одворотів для захисту від протікання на відстані від корпуса. Таким чином, площа розкриття переднього наскрізного отвору може бути збільшена, а роздратування зовнішніх геніталій користувача може бути відвернено. Захисний лист, одвороти для захисту від протікання та перші й другий еластичні елементи, що стягують захисний лист, з'єднані один з одним поблизу заднього кінця захисного листа, а перший і другий еластичні елементи, що стягують захисний лист, розміщені на найбільшій відстані один від одного в поперечному напрямку в цих стикових областях. Завдяки такій спеціальній конфігурації обмежене переміщення в поперечному напрямку поблизу заднього кінця. Внаслідок цього бічні області захисного листа, уздовж яких приєднані перший і другий еластичні елементи, що стягують захисний лист, виконані з можливістю збереження форми, тобто, інакше кажучи, внутрішні крайки заднього наскрізного отвору, утворені бічними областями, виконані з можливістю збереження положення. Поблизу середньої області задній наскрізний отвір по суті є вільним від дії одворотів для захисту від протікання, внаслідок чого відстань між першим і другим еластичними елементами, що стягують захисний лист, може залишатися відносно невеликою. Площа розкриття заднього наскрізного отвору не збільшується до неприпустимого значення, а контакт шкіри користувача з виділеннями організму може бути ефективно зменшений. Відстань від середньої області до прямої лінії, 97437 8 що з'єднує передні місця, розташовані на найбільшій відстані одна від одної, є меншою відстані від середньої області до прямої лінії, що з'єднує задні місця, розташовані на найбільшій відстані одне від одного. Завдяки такій спеціальній конфігурації перший і другий еластичні елементи, що стягують захисний лист, можуть бути розміщені між переднім наскрізним отвором і заднім наскрізним отвором таким чином, що в передньому наскрізному отворі перший і другий еластичні елементи, що стягують захисний лист, можуть бути розміщені на найбільшій відстані один від одного поблизу середньої області, і може бути відвернений контакт цих еластичних елементів із зовнішніми геніталіями користувача, розташованими напроти цього переднього наскрізного отвору. Таким чином, відвернені роздратування шкіри користувача внаслідок наявності переднього наскрізного отвору й поява шкірного захворювання. На фіг. 1 показаний підгузок відповідно до першого варіанта реалізації. На фіг. 2 показаний перетин по лінії ІІ-ІІ, позначеної на фіг. 1. На фіг. 3 показаний вид зверху підгузка, зображеного на фіг. 1, у плоскому положенні На фіг. 4 показана схема, що ілюструє суттєву частину, зображену на фіг. 3. На фіг. 5 показана схема, що ілюструє суттєву частину, зображену на фіг. 3. На фіг. 6 показаний перетин по лінії VI-VI, позначеної на фіг. 4. На фіг. 7 показана схема, що ілюструє суттєву частину підгузка відповідно до другого варіанта реалізації. 1 підгузок 2 корпус 3 захисний лист 4 одвороти для захисту від протікання 5 внутрішня сторона, звернена до шкіри користувача 6 зовнішня сторона, звернена до одягу користувача 7 передня область талії 8 задня область талії 9 область промежини 10 вологовбирна структура 27 передній кінець 28 задній кінець 29 порожній проміжок 30 бічна область 31 бічна область 32 середня область 33 передній наскрізний отвір 34 задній наскрізний отвір 39 перші еластичні елементи, що стягують захисний лист 40 другі еластичні елементи, що стягують захисний лист 41 переднє місце, розташоване на найбільшій відстані 42 переднє місце, розташоване на найбільшій відстані 43 заднє місце, розташоване на найбільшій відстані 44 заднє місце, розташоване на найбільшій ві 9 дстані 50 еластичні елементи, що стягують одвороти 53 передня стикова область 54 задня стикова область Варіанти реалізації даного винаходу описані нижче на прикладі підгузка одноразового використання, як одного приклада виробів одноразового використання. Перший варіант реалізації На фіг. 1 показаний підгузок 1 у положенні на тілі користувача. Як показано, підгузок 1 містить вологовбирний корпус 2, захисний лист 3 й одвороти 4 для захисту від протікання. Корпус 2 виконаний у формі трусів і містить внутрішню сторону 5, звернену до шкіри користувача, зовнішню сторону 6, звернену до одягу користувача, передню область 7 талії, задню область 8 талії й область 9 промежини, що проходить між передньою й задньою областями 7, 8. Напрямок від передньої області 7 через область 9 до задньої області 8 іменується поздовжнім напрямком Y, а напрямок, перпендикулярний йому, іменується поперечним напрямком X. Корпус 2 містить внутрішній лист 11, зовнішній лист 12 і вологонепроникний лист 13 для захисту від протікання, розташований між цими листами 11, 12. Поперечно протилежні бічні крайки 14 області 7 і бічні крайки 15 області 8, що відповідають бічним крайкам області 7, розташовані плоско й з'єднані один з одним у рядах стиків 16, розташованих з інтервалами уздовж відповідних бічних крайок 14, 15 з формуванням швів. Таким чином, область 18 талії утворена обмежуючими її областями 7, 8, а пари отворів 19 для ніг утворена спільно обмежуючими її відповідними рядами стиків 16 й областю 9. Уздовж зовнішньої крайки отвору 18 проходять еластичні елементи 20, що оточують талію, а уздовж зовнішніх крайок відповідних отворів для ніг проходять еластичні елементи 21, що оточують ноги. Ці елементи 20, 21 розташовані між внутрішнім і зовнішнім листами 11, 12 і приєднані в розтягнутому стані щонайменше до одного із цих листів 11, 12 за допомогою адгезива (не показаний). На фіг. 2 показаний перетин по лінії ІІ-ІІ, позначеної на фіг. 1. Як показано на фіг. 2, корпус 2 оснащений на внутрішній зверненій до шкіри користувача стороні 5 вологовбирною структурою 10, захисним листом 3, розташованим ближче до шкіри користувача, чим структура 10, і одворотами 4 для захисту від протікання, розташованими ближче до шкіри користувача, чим захисний лист 3. Вологовбирна структура 10 проходить між передньою й задньою областями 7, 8 у поздовжньому напрямку Y принаймні через область 9. Структура 10 містить вологовбирну прокладку 23, розташовану на внутрішній стороні листа 11. Вологовбирна прокладка 23 містить вологовбирну серцевину 25, закриту вологовбирним і вологорозповсюджуючим листом 24, таким як цигарковий папір, і внутрішнім листом 26, що покриває лист 24. Звернена до шкіри користувача сторона прокладки 23 покрита листом 13 для захисту від протікання, розташованим на внутрішній поверхні заднього листа 12 і служить для запобігання витіканню тілесних рідин, убраних серцевиною 25, 97437 10 назовні підгузка 1. В альтернативному варіанті лист 13 може бути безпосередньо приєднаний за допомогою зв'язуючого до нижньої поверхні прокладки 20. Захисний лист 3 приєднаний поблизу його переднього й заднього кінців 27, 28 до внутрішнього листа 26 шляхом приклеювання або зварювання. Кінці 27, 28 розташовані в областях 7, 8 відповідно. У показаному положенні у формі трусів область 9 вигнута, а захисний лист 3 підійнятий над внутрішнім листом 26 при стягуванні еластичних елементів, що стягують захисний лист, як докладно описано далі. Лист 3 приєднаний за допомогою зв’язуючого поблизу його кінців 27, 28 до внутрішнього листа 26, внаслідок чого захисний лист 3 у цілому має форму на зразок підвішеного гамака, а між захисним листом 3 і вологовбирною прокладкою 23 формується порожній проміжок 29. Одвороти 4 підійняті над захисним листом 3 при стягуванні еластичних елементів, що стягують одвороти, як докладно описано далі, і формують стінку, що проходить в у поздовжньому напрямку Y. На фіг. 3 показаний вид зверху підгузка 1, отриманий шляхом розгортання підгузка 1 у поздовжньому напрямку Y, а також у поперечному напрямку X у положення, в якому області 7, 8 й 9 розміщені в одній площині після відділення областей 7, 8 одної від одної уздовж відповідних рядів з'єднань 16, як показано на фіг. 1. Ясно, що в показаному плоско розгорнутому положенні підгузка 1 стягуюче зусилля відповідних еластичних елементів урівноважено. Підгузок І має поздовжню центральну вісь P-P, що розділяє навпіл довжину підгузка 1 у поперечному напрямку X, і поперечну центральну вісь Q-Q, що розділяє навпіл довжину підгузка 1 у поздовжньому напрямку Y, і виконаний двостороннєсиметричним відносно поздовжньої центральної осі P-P. Корпус 2 має по суті ввігнуту форму, а вологовбирна прокладка 23 виконана у формі прямокутника й ламінована на лист 11 корпуса 2. Захисний лист 3 містить пари бічних областей 30, 31, розташованих одна напроти одної із проміжком у поперечному напрямку X, і середню область 32, що розташована в області 9 і за допомогою якої області 30, 31 з'єднані одна з одною. Бічні області 30, 31 спільно із середньою областю 32 формують передній і задній наскрізні отвори 33, 34. Передній наскрізний отвір 33 проходить із середньої області 32 у передню область 7 і має по суті U-подібну форму, а задній наскрізний отвір 34 проходить із середньої області 32 у задню область 8 і має по суті U-подібну форму. Передній наскрізний отвір 33 утворений парою внутрішніх бічних крайок 35 відповідних бічних областей 30, 31 і вигнутою замикаючою крайкою 36, за допомогою якої ці внутрішні бічні крайки 30, 31 з'єднані одна з одною. Задній наскрізний отвір 34 утворений внутрішніми бічними крайками 37 відповідних бічних областей 30, 31 і вигнутою замикаючою областю 38, за допомогою якої крайки 37 з'єднані одна з одною. Одвороти 4 для захисту від протікання містять пару листів, виконаних двостороннєсиметричними відносно поздовжньої центральної осі P-P, що 11 проходять у поздовжньому напрямку Y і виготовлених, наприклад, на основі нетканого матеріалу або переважно вологонепроникної пластмасової плівки. Кожний з одворотів 4 сформований таким чином, щоб перекривати відповідні поверхні бічних областей 30, 31 захисного листа 3 на стороні, що контактує з тілом користувача. Розмір кожного одворота 4 у поперечному напрямку X більше або дорівнює розміру відповідної бічної області 30 або 31 у відповідному поперечному напрямку X. Безпосередньо після того як підгузок 1 надітий на тіло користувача, його положення вибирають таким чином, що зовнішні геніталії користувача розташовуються напроти переднього наскрізного отвору 33, задній прохід розташовується напроти заднього наскрізного отвору 34, а область шкіри користувача між зовнішніми геніталіями й заднім проходом розташовується напроти середньої області 32. Більш конкретно, крайка 36 переднього наскрізного отвору 33 переважно розташовується збоку поперечної центральної осі Q-Q, а крайка 38 заднього наскрізного отвору 34 переважно розташовується безпосередньо на поперечній центральній осі Q-Q або поблизу неї. Таким чином, у положенні підгузка на тілі користувача вологовбирна прокладка 23 вигнута в поздовжньому напрямку Y, а захисний лист 3 піднятий і перебуває в контакті зі шкірою користувача при стягуванні еластичних елементів 39, внаслідок чого між захисним листом 3 і вологовбирною прокладкою 23 формується порожній проміжок 29 (див. фіг. 2). Таким чином, тілесна рідина надійно виводиться в порожній проміжок 29 через передній і задній наскрізні отвори 33, 34, що дозволяє запобігти контакту тілесної рідини зі шкірою користувача. На фіг. 4 наведене перспективне зображення, на якому докладно показані захисний лист 3, одвороти 4 для захисту від протікання й вологовбирна прокладка 23, а інші складові частини опущені для наочності. Захисний лист 3 оснащений уздовж отворів 33, 34 першим й другим еластичними елементами 39, 40, що стягують захисний лист і приєднані до нього в розтягнутому стані. Елементи 39, 40 виконані по суті двостороннєсиметричними відносно поздовжньої центральної осі P-P, і містять передні сегменти 39а, 40а, що проходять уздовж отвору 33, задні сегменти 39b, 40b, що проходять уздовж отвору 34, і опуклі сегменти 39с, 40с, що проходять між передніми й задніми сегментами уздовж середньої області 32 у напрямку поздовжньої центральної осі P-P. Елементи 39, 40 розміщені на відстані W1 у поперечному напрямку X, який обирають найменшим між опуклими сегментами 39с, 40с, а відстань у поперечному напрямку X між передніми сегментами 39а, 40а, а також між задніми сегментами 39b, 40b поступово збільшується від середньої області 32 у напрямку до переднього й заднього кінців 27, 28. Бічні області 30, 31 захисного листа 3 відвернені на прокладку 23 з формуванням двошарової структури. Відвернені таким чином області 30, 31 містять елементи 39, 40, що відповідно приєднані до них за допомогою адгезива (не показаний), і приєднані принаймні уздовж їхніх кінців 27, 28 до внутрішнього листа 26 прокладки 23 за допомогою 97437 12 адгезива 45. Отвір 33 захисного листа 3 має передню центральну вісь r-r, що розділяє навпіл відстань L1 у поздовжньому напрямку Y від крайки 36, що проходить уздовж області 32, до заднього кінця 27, а отвір 34 містить задню центральну вісь s-s, що розділяє навпіл відстань L2 у поздовжньому напрямку Y від крайки 38, що проходить уздовж області 32, до заднього кінця 28. Слід зазначити, що ці відстані L1 й L2 вимірюють у положенні, в якому еластичні елементи, що показані на фіг. 4, утримуються в розтягнутому стані. Кожний з одворотів 4 містить тришаровий лист, що має Z-подібний перетин. Більш конкретно, одворот 4 містить перший шар 46, розташований між вологовбирною прокладкою 23 і корпусом 2 і приєднаний за допомогою зв'язуючого до листа 11 корпуса 2, другий шар 47, відвернений від першого шару 46 на звернену до шкіри користувача сторону захисного листа З таким чином, щоб розташовуватися зверху бічної області 30 або 31, і третій шар 48, відвернений від другого шару 47 на звернену до шкіри користувача сторону захисного листа другого шару 47. Таким чином, одворот 4 для захисту від протікання відвернутий у напрямку шкіри користувача в наступному порядку: перший шар 46, другий шар 47 і третій шар 48, причому перший шар 46 і другий шар 47 розміщені один на одному через вологовбирну прокладку 23, а другий шар 47 розміщений безпосередньо на третьому шарі 48. Третій шар 48 відвернутий на себе уздовж бічної крайки 49 таким чином, що до нього може бути приєднаний еластичний елемент 50, що стягує одворот. Еластичний елемент 50 покритий цією двошаровою крайкою 49 і приєднаний у розтягнутому стані таким чином, щоб проходити в поздовжньому напрямку Y. На передньому й задньому кінцях 51, 52 одворота 4 шари 46, 48, 49 з'єднані один з одним за допомогою зв'язуючого й спільно приєднані за допомогою зв'язуючого до листа 11 корпуса 2. Під дією стягуючого зусилля еластичного елемента 50, прикладеного до одворота 4, другий шар 47 і третій шар 48 розвертаються й таким чином розміщуються на відстані від захисного листа 3 з формуванням стінки, як показано на фіг. 2. У даному описі частина другого шару 47 і третього шару 48 виконана з можливістю розміщення на відстані від захисного листа 3, отже частина, що не приєднана до захисного листа 3, іменується вільною крайкою. Захисний лист 3 й одвороти 4 з'єднані один з одним уздовж передньої й задньої стикових областей 53, 54. Кожна зі стикових областей 53 розміщена між відповідними вільними й закріпленими крайками таким чином, щоб перекривати кожний із сегментів 39а, 40а елементів 39, 40. Ці області 53 проходять від кінця 27 до місць, розташованих збоку від передньої центральної осі r-r у напрямку середньої області 32. Кожна з областей 54 розміщена таким чином, щоб перекривати кожний із сегментів 39b, 40b елементів 39, 40, і проходити від заднього кінця до задньої центральної осі s-s. Таким чином, розмір області 54 у поздовжньому напрямку Y менше розміру області 53. На фіг. 5 наведене перспективне зображення, 13 на якому показані захисний лист 3, одвороти 4 для захисту від протікання й вологовбирна прокладка 23. На фіг. 5 показане положення, у якому прокладка 23 вигнута при стягуванні елементів 39, 40, а також елементів 50. Під дією елементів 50 одвороти 4 підіймаються над прокладкою 23. При стягуванні таким чином елементів 50 захисний лист 3 витягується наверх і назовні в поперечному напрямку X за допомогою передньої й задньої стикових областей 53, 54. Області 53, 54 перекривають елементи 39, 40, внаслідок чого елементи 39, 40 розміщуються на більшій відстані один від одного в областях 53, 54. Кожна з областей 53 проходить від переднього кінця 27 до місць, розташованим збоку від передньої центральної осі r-r у напрямку середньої області 32, а елементи 39, 40 відповідно розтягуються більшою мірою в цих сегментах, чим в інших сегментах. Більш конкретно, передні місця 41, 42 сегментів 39а, 40а елементів 39, 40, що розташовані на найбільшій відстані один від одного, визначають найбільшу відстань W2 у відповідних областях 53, які проходять від переднього кінця 27 до місць, розташованих збоку від передньої центральної осі r-r у напрямку середньої області 32. Області 54 проходять від кінця 28 до задньої центральної осі s-s, а задні місця 43, 44 елементів 39, 40, розташовані на найбільшій відстані одне від одного, визначають найбільшу відстань W3 у цих областях 53. На фіг. 6 показаний перетин по лінії VI-VI, позначеної на фіг. 4, причому штрих-пунктирні лінії вказують на стягнуті стани еластичних елементів 40, 50. Хоча показано бічну область 31 захисного листа 3, ясно, що нижченаведений опис також застосовний до бічної області 30. Як показано на фіг. 6, у стягнутому стані елементів 40, 50, тобто в положенні підгузка 1 на тілі користувача, другий шар 47 і вільні крайки третього шару 48 одворота 4 розгорнуті таким чином, щоб розташовуватися на відстані від вологовбирної прокладки 23. Коли одворот 4 таким чином розгорнутий, бічна область 31, що приєднана в області 53 до другого шару 47, витягується наверх і назовні в поперечному напрямку X на відстані від вологовбирної прокладки 23. Таким чином, при витягуванні області 31 наверх і назовні отвір 33 також витягується, внаслідок чого площа розкриття отвору 33 збільшується. Згідно із даним винаходом місця 41, 42, що розташовані поблизу отвору 33, розміщені збоку від передньої центральної осі r-r у напрямку області 32, а місця 43, 44, що розташовані поблизу отвору 34, розміщені збоку від задньої центральної осі r-r у напрямку заднього кінця 28 (див. фіг. 5). Інакше кажучи, відстань від області 32 до прямої лінії, що з'єднує місця 41, 42, вибирають менше відстані від середньої області 32 до прямої лінії, що з'єднує місця 43, 44. Відповідно, елементи 39, 40 можуть займати різні положення між отворами 33, 34. В отворі 33 елементи 39, 40 розміщені на найбільшій відстані один від одного поблизу області 32 для запобігання контакту елементів 39, 40 із зовнішніми геніталіями користувача, розташованими напроти отвору 33. Таким чином, відвернені небажане роздратування шкіри, викликуване 97437 14 отвором 33, і поява шкірного захворювання. Отвір 34 виконаний таким чином, що елементи 39, 40 розташовані на найбільшій відстані один від одного на стороні заднього кінця 28. Завдяки такій конфігурації площа розкриття отвору 34 може бути зменшена на стороні області 32. Таким чином може бути відвернений контакт виділень організму із сідницею користувача. Крім того, відстань між сегментами 39b, 40b може бути зменшена на стороні області 32, що забезпечує надійний контакт листа 3 із сідницею користувача. Крім того, місця 43, 44 можуть бути розміщені поблизу кінця 28. У цьому випадку лист 3, одвороти 4 й елементи 39, 40 з'єднані один з одним поблизу кінця 28. Завдяки такій конфігурації одвороти 4 не піднімаються над листом 3, а переміщення елементів 30, 40 таким чином обмежено в поперечному напрямку X внаслідок виникаючого в противному випадку переміщення одворотів 4. Таким чином, області 30, 31, до яких приєднані ці елементи 39, 40, виконані з можливістю збереження форми. Через те що отвір 34 сформований областями 30, 31, крайки 37 отвору 34 також виконані з можливістю збереження форми. Крім того, площа розкриття отвору 34 поблизу області 32 може бути зменшена. Розмір області 54 у поздовжньому напрямку Y є меншим від розміру отвору 53, внаслідок чого область, у якій одвороти 4 приєднані за допомогою зв'язуючого до листа 3, виявляється відповідно меншою на стороні області 54, чим на стороні області 53. Інакше кажучи, область, у якій одвороти 4 розташовані на відстані від листа 3, відповідно більше на стороні області 54, чим на стороні області 53. Порожній проміжок, утворений між листом 3 й одворотом 4, полегшує поглинання виділень організму, таких як сеча, а збільшена таким чином область, у якій одвороти 4 розміщені на відстані від листа 3, служить для збільшення поглинаючої здатності підгузка 1. Відповідно, витікання сечі, що виникає в противному випадку уздовж сідниці користувача й/або спинної області, може бути ефективно відвернено. Стикова область 53 може бути сформована широко використовуваним термоплавким адгезивом на основі каучуку. Також можна формувати область 53 за допомогою таких широко використовуваних засобів, як звукове зварювання або термозварювання. Хоча відповідно до показаного варіанта реалізації захисний лист 3 й одвороти 4 сформовані одиночними листами відповідно, лист 3 або одворот 4 можна формувати шляхом з'єднання пари листів. У цьому випадку еластичні елементи 39, 40 захисного листа, а також еластичні елементи 50 можуть бути з'єднані таким чином, щоб розмістити їх між цими двома листами. Хоча відповідно до показаного варіанта реалізації для збільшення відстані між елементами 39, 40 використовують одвороти 4, можна, наприклад, частково відвернути бічні області листа 3 таким чином, що відвернені частини бічних областей виявляються витягнутими в поперечному напрямку X, завдяки чому відстань між елементами 39, 40 може бути збільшена. В альтернативному варіанті лист 3 може бути приєднаний за допомогою зв'я 15 зуючого до складової частини, відмінної від одворотів 4, наприклад, до внутрішнього листа 11, для збільшення відстані між елементами 39, 40. У цьому випадку області 30, 31 листа 3 можуть бути приєднані до частин листа 11, що лежить зовні областей 30, 31, якщо дивитися в поперечному напрямку X, для збільшення відстані між елементами 39, 40. Різні частини, що складають підгузок 1, можуть бути сформовані з матеріалів, широко використовуваних в області техніки. Наприклад, лист 3 й одвороти 4 можуть бути сформовані, наприклад, вологонепроникним і повітропроникним нетканим матеріалом, листи 11, 12 можуть бути сформовані повітропроникним нетканим матеріалом, лист 13 може бути сформований пластмасовою плівкою, а вологовбирна прокладка 23 може бути сформована, наприклад, сумішшю пульпи пушка й надпоглинальних полімерних часток. Другий варіант реалізації На фіг. 7 показаний другий варіант реалізації даного винаходу. Другий варіант реалізації є аналогічним першому варіанту реалізації за винятком того, що підгузок не оснащений одворотами для захисту від протікання, а перший і другий елементи, що стягують захисний лист, з'єднані відмінним від першого варіанта реалізації способом. Інші складові частини є аналогічними складовим частинам у першому варіанті реалізації, і їхній докла 97437 16 дний опис далі не наводиться. На фіг. 7 докладно показаний лист 3. У показаному положенні лист 3 є вільним від дії стягуючого зусилля елементів 39, 40. Як показано, елементи 39, 40 проходять уздовж отворів 33, 34. Елементи 39, 40 розміщені таким чином, що їхні сегменти 39а, 40а розташовані на найбільшій відстані один від одного в області, утвореній між середньою областю 32 і передньою центральною віссю r-r, а сегменти 39b, 40b розташовані на найбільшій відстані один від одного в області, утвореній між заднім кінцем 28 і задньою центральною віссю s-s. У положенні підгузка, що має такий лист 3, на тілі користувача елементи 39, 40 стягуються, однак розмір листа 3 у поперечному напрямку X по суті залишається незмінним. Таким чином, місця 41, 42, між якими сегменти 39а, 40а розташовані на найбільшій відстані один від одного, сформовані в області, утвореній між середньою областю 32 і передньою центральною віссю r-r, а місця 43, 44, між якими сегменти 39b, 40b розташовані на найбільшій відстані один від одного, сформовані в області, утвореній між заднім кінцем 28 і задньою центральною віссю s-s. Відповідно до цього другого варіанта реалізації для збільшення відстані між елементами 39, 40 не потрібно окремих елементів, завдяки чому число складових частин, а також вартість можуть бути відповідно зменшені. 17 97437 18 19 97437 20 21 97437 22 23 97437 24 25 97437 26 27 97437 28 29 Комп’ютерна верстка А. Крулевський 97437 Підписне 30 Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
