Абсорбуючий виріб (варіанти)

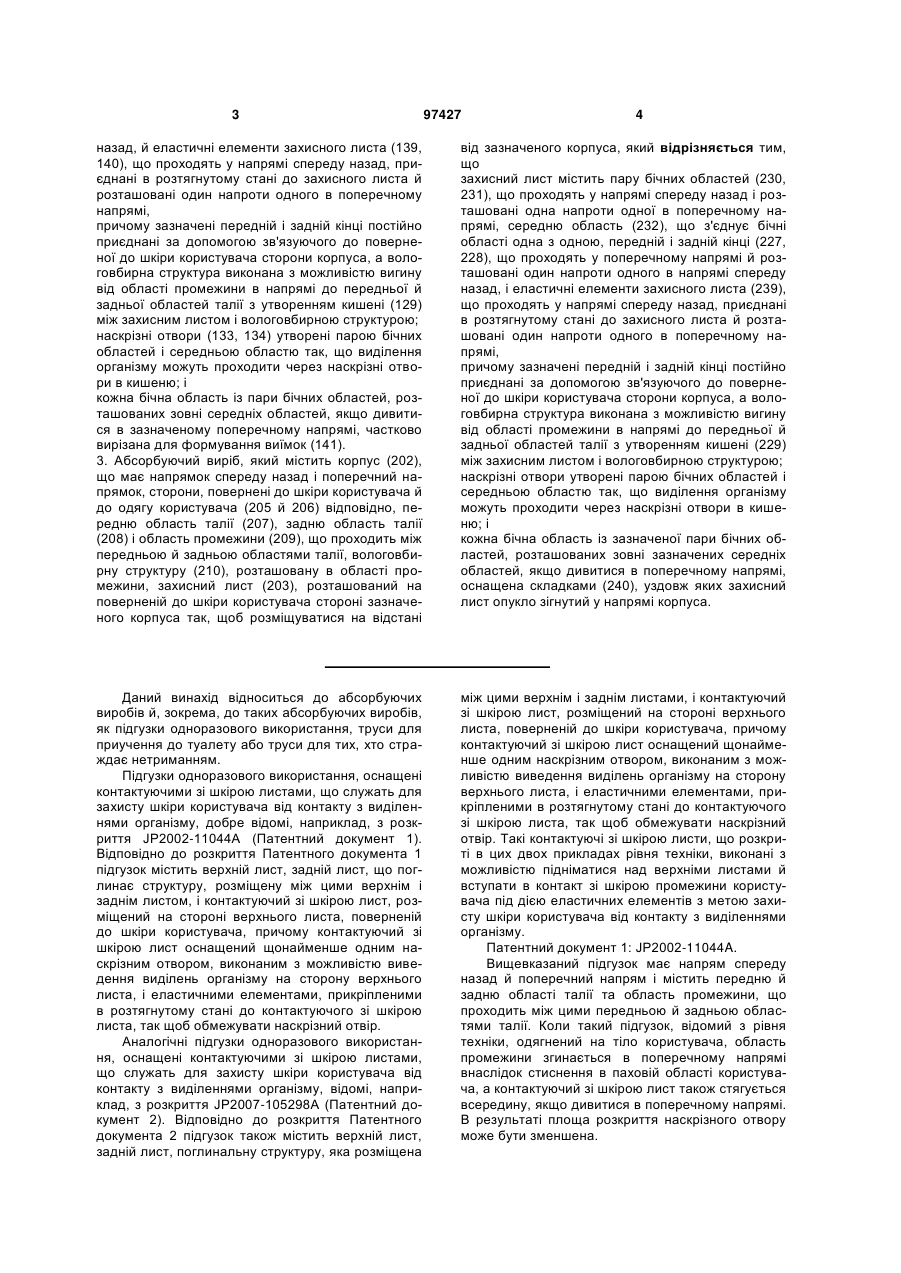

1. Абсорбуючий виріб, що містить корпус (2), що має напрямок спереду назад і поперечний напрямок, сторони, повернені до шкіри користувача і до одягу користувача (5 й 6) відповідно, передню область талії (7), задню область талії (8) і область промежини (9), що проходить між зазначеними передньою і задньою областями талії, вологовбирну структуру (10), розташовану в області промежини, захисний лист (3), що лежить на зазначеній поверненій до шкіри користувача стороні корпуса й оснащений парою одворотів (4) для захисту від протікання, що розташовані на поверненій до шкіри користувача стороні захисного листа один напроти одного в поперечному напрямі й проходять у напрямі спереду назад, причому захисний лист містить еластичні елементи (39) захисного листа, що проходять у напрямі спереду назад і приєднані до нього в розтягнутому стані, вологовбирна структура виконана з можливістю згинатися в напрямі від області промежини до пе 2 (19) 1 3 97427 4 назад, й еластичні елементи захисного листа (139, 140), що проходять у напрямі спереду назад, приєднані в розтягнутому стані до захисного листа й розташовані один напроти одного в поперечному напрямі, причому зазначені передній і задній кінці постійно приєднані за допомогою зв'язуючого до поверненої до шкіри користувача сторони корпуса, а вологовбирна структура виконана з можливістю вигину від області промежини в напрямі до передньої й задньої областей талії з утворенням кишені (129) між захисним листом і вологовбирною структурою; наскрізні отвори (133, 134) утворені парою бічних областей і середньою областю так, що виділення організму можуть проходити через наскрізні отвори в кишеню; і кожна бічна область із пари бічних областей, розташованих зовні середніх областей, якщо дивитися в зазначеному поперечному напрямі, частково вирізана для формування виїмок (141). 3. Абсорбуючий виріб, який містить корпус (202), що має напрямок спереду назад і поперечний напрямок, сторони, повернені до шкіри користувача й до одягу користувача (205 й 206) відповідно, передню область талії (207), задню область талії (208) і область промежини (209), що проходить між передньою й задньою областями талії, вологовбирну структуру (210), розташовану в області промежини, захисний лист (203), розташований на поверненій до шкіри користувача стороні зазначеного корпуса так, щоб розміщуватися на відстані від зазначеного корпуса, який відрізняється тим, що захисний лист містить пару бічних областей (230, 231), що проходять у напрямі спереду назад і розташовані одна напроти одної в поперечному напрямі, середню область (232), що з'єднує бічні області одна з одною, передній і задній кінці (227, 228), що проходять у поперечному напрямі й розташовані один напроти одного в напрямі спереду назад, і еластичні елементи захисного листа (239), що проходять у напрямі спереду назад, приєднані в розтягнутому стані до захисного листа й розташовані один напроти одного в поперечному напрямі, причому зазначені передній і задній кінці постійно приєднані за допомогою зв'язуючого до поверненої до шкіри користувача сторони корпуса, а вологовбирна структура виконана з можливістю вигину від області промежини в напрямі до передньої й задньої областей талії з утворенням кишені (229) між захисним листом і вологовбирною структурою; наскрізні отвори утворені парою бічних областей і середньою областю так, що виділення організму можуть проходити через наскрізні отвори в кишеню; і кожна бічна область із зазначеної пари бічних областей, розташованих зовні зазначених середніх областей, якщо дивитися в поперечному напрямі, оснащена складками (240), уздовж яких захисний лист опукло зігнутий у напрямі корпуса. Даний винахід відноситься до абсорбуючих виробів й, зокрема, до таких абсорбуючих виробів, як підгузки одноразового використання, труси для приучення до туалету або труси для тих, хто страждає нетриманням. Підгузки одноразового використання, оснащені контактуючими зі шкірою листами, що служать для захисту шкіри користувача від контакту з виділеннями організму, добре відомі, наприклад, з розкриття JP2002-11044А (Патентний документ 1). Відповідно до розкриття Патентного документа 1 підгузок містить верхній лист, задній лист, що поглинає структуру, розміщену між цими верхнім і заднім листом, і контактуючий зі шкірою лист, розміщений на стороні верхнього листа, поверненій до шкіри користувача, причому контактуючий зі шкірою лист оснащений щонайменше одним наскрізним отвором, виконаним з можливістю виведення виділень організму на сторону верхнього листа, і еластичними елементами, прикріпленими в розтягнутому стані до контактуючого зі шкірою листа, так щоб обмежувати наскрізний отвір. Аналогічні підгузки одноразового використання, оснащені контактуючими зі шкірою листами, що служать для захисту шкіри користувача від контакту з виділеннями організму, відомі, наприклад, з розкриття JP2007-105298А (Патентний документ 2). Відповідно до розкриття Патентного документа 2 підгузок також містить верхній лист, задній лист, поглинальну структуру, яка розміщена між цими верхнім і заднім листами, і контактуючий зі шкірою лист, розміщений на стороні верхнього листа, поверненій до шкіри користувача, причому контактуючий зі шкірою лист оснащений щонайменше одним наскрізним отвором, виконаним з можливістю виведення виділень організму на сторону верхнього листа, і еластичними елементами, прикріпленими в розтягнутому стані до контактуючого зі шкірою листа, так щоб обмежувати наскрізний отвір. Такі контактуючі зі шкірою листи, що розкриті в цих двох прикладах рівня техніки, виконані з можливістю підніматися над верхніми листами й вступати в контакт зі шкірою промежини користувача під дією еластичних елементів з метою захисту шкіри користувача від контакту з виділеннями організму. Патентний документ 1: JP2002-11044A. Вищевказаний підгузок має напрям спереду назад й поперечний напрям і містить передню й задню області талії та область промежини, що проходить між цими передньою й задньою областями талії. Коли такий підгузок, відомий з рівня техніки, одягнений на тіло користувача, область промежини згинається в поперечному напрямі внаслідок стиснення в паховій області користувача, а контактуючий зі шкірою лист також стягується всередину, якщо дивитися в поперечному напрямі. В результаті площа розкриття наскрізного отвору може бути зменшена. 5 Контур наскрізного отвору описує деяку криву, а еластичний елемент, прикріплений у розтягнутому стані до листа, так щоб обмежувати наскрізний отвір, також описує відповідну криву. При стягуванні еластичних елементів ця крива випрямляється й зміщується для зменшення площі наскрізного отвору. Коли площа розкриття наскрізного отвору таким чином зменшена, зовнішні геніталії користувача можуть вступати в контакт із зовнішніми кромками наскрізного отвору, що призводить до подразнення шкіри внаслідок такого небажаного контакту. Через вищеописаний недолік головною задачею першого аспекту даного винаходу є створення захисного листа, виконаного з можливістю захисту шкіри користувача від контакту з виділеннями організму, а також запобігання зменшення площі наскрізного отвору, сформованого на захисному листі. У підгузку, розкритому в Патентному документі 2, як матеріал контактуючого зі шкірою листа використовують водовідштовхувальний матеріал з метою запобігання змочування листа виділеннями організму. Такий контактуючий зі шкірою лист піднімається під дією еластичних елементів й утримується в контакті зі шкірою користувача. Контакт такого водовідштовхувального листа зі шкірою користувача протягом тривалого часу призводить до духоти внаслідок потовиділень користувача і може викликати екзему. Через вищеописаний недолік головною задачею другого аспекту даного винаходу є запобігання появи задухи між захисним листом і шкірою користувача, а також запобігання появи екземи внаслідок такої задухи. Підгузок, розкритий у Патентному документі 2, оснащений наскрізним отвором, що пропускає мочу, і наскрізним отвором, що пропускає кал. Однак внаслідок того що підгузок може змінювати положення на тілі користувача залежно від пози користувача, у деяких випадках сечовипускання виникає на листі. Сеча, що залишається на шкірному листі, може призводити до задухи й подразнень шкіри, таких як екзема. Через вищеописаний недолік головною задачею третього аспекту даного винаходу є запобігання від контакту із сечею шкіри користувача на захисному листі й зменшення таким чином можливих подразнень шкіри користувача, таких як екзема. Даний винахід має перший, другий і третій аспекти. Перший аспект винаходу відноситься до вдосконалення абсорбуючого виробу, що містить корпус, який має напрям спереду назад і поперечний напрям, сторони, які повернені до шкіри користувача й до одягу користувача відповідно, передню область талії, задню область талії та область промежини, що проходить між зазначеними передньою й задньою областями талії, вологовбирну структуру, розташовану в області промежини, захисний лист, що лежить на стороні корпуса, поверненій до шкіри користувача і розташований на відстані від корпуса в області промежини, і пару одворотів для захисту від протікання, розташова 97427 6 них на стороні захисного листа, поверненій до шкіри користувача, один напроти одного в поперечному напрямі й таких, що проходять у напрямі спереду назад, причому захисний лист містить еластичні елементи захисного листа, що проходять у напрямі спереду назад і приєднані в розтягнутому стані до захисного листа, а вологовбирна структура виконана з можливістю згинатися за напрямом від області промежини до передньої й задньої областей з утворенням кишені між захисним листом і вологовбирною структурою. Цей абсорбуючий виріб відрізняється тим, що захисний лист містить пару бічних областей, що проходять у напрямі спереду назад і розташованих одна напроти одної в поперечному напрямі, середню частину, що з'єднує бічні області одну з одною, і наскрізні отвори, утворені парою бічних областей і середньою частиною, так що виділення організму можуть проходити через наскрізні отвори в кишеню; одвороти для захисту від протікання містять закріплені кромки, приєднані за допомогою зв'язуючого до корпусу, вільні кромки, не приєднані за допомогою зв'язуючого до корпусу, так щоб зазначені кромки могли розташовуватися на відстані від корпуса, і еластичні елементи одворотів, прикріплені в розтягнутому стані до вільних кромок і, що служать для розташування одворотів для захисту від протікання на відстані від корпуса; а захисний лист й одвороти для захисту від протікання з'єднані за допомогою зв'язуючого через стикові області, що розташовані на вільних кромках й перекривають еластичні елементи захисного листа. Перший аспект даного винаходу відноситься до вдосконалення абсорбуючого виробу, що містить напрямок спереду назад і поперечний напрямок, сторони, повернені до шкіри користувача й до одягу користувача відповідно, передню область талії, задню область талії й область промежини, що проходить між зазначеними передньою й задньою областями талії, вологовбирну структуру, розташовану в області промежини, і захисний лист, що лежить на стороні корпуса, поверненій до шкіри користувача і розташований на відстані від корпуса в області промежини, коли підгузок одягнений на тіло користувача. Цей абсорбуючий виріб відрізняється тим, що захисний лист містить пару бічних областей, що проходять у напрямі спереду назад і розташованих одна напроти одної в поперечному напрямі, середню частину, що з'єднує бічні області одну з одною, еластичні елементи захисного листа, приєднані в розтягнутому стані до пари бічних областей і таких, що проходять в напрямі спереду назад, та передній і задній кінці, що проходять у поперечному напрямі й розташовані один напроти одного в напрямі спереду назад, причому передній і задній кінці приєднані за допомогою зв'язуючого до поверненої до шкіри користувача сторони корпуса, а вологовбирна структура виконана з можливістю згинатися від області промежини в напрямі до передньої й задньої областей талії з утворенням кишені між захисним листом і вологовбирною структурою; захисний лист містить наскрізні отвори, утворені парою бічних областей і 7 середньою областю, так що виділення організму можуть проходити через наскрізні отвори в кишеню; одвороти для захисту від протікання містять закріплені кромки, приєднані за допомогою зв'язуючого до корпусу, вільні кромки, не приєднані за допомогою зв'язуючого до корпусу, так щоб зазначені вільні кромки могли розташовуватися на відстані від корпуса, і еластичні елементи одворотів, приєднані в розтягнутому стані до вільних кромок, причому вільні кромки можуть підніматися й складатися на поверненій до шкіри користувача стороні корпуса, так що кожна з вільних кромок перекриває кожну бічну область захисного листа, коли ці вільні кромки знаходяться у складеному стані; а захисний лист приєднаний за допомогою зв'язуючого до одворотів для захисту від протікання у вільних кромках, включаючи приєднані до них еластичні елементи захисного листа, так що бічні області переміщаються назовні в поперечному напрямі при підйомі одворотів для захисту від протікання, так що може бути попереджене зменшення площі наскрізного отвору в поперечному напрямі. Відповідно до одного переважного варіанта реалізації наскрізний отвір містить, якщо дивитися в напрямі спереду назад, передній наскрізний отвір, розташований на передній стороні відносно середньої області, і задній наскрізний отвір, розташований на задній стороні відносно середньої області, а стикові області розташовані в бічних областях зовні переднього наскрізного отвору, якщо дивитися в поперечному напрямі. Відповідно до іншого переважного варіанта реалізації передній наскрізний отвір містить поперечну центральну вісь, що розділяє цей отвір навпіл по його довжині в напрямі спереду назад, а стикові області розташовані збоку від центральної осі в напрямі до середньої області. Згідно ще одному переважному варіанту реалізації захисний лист містить передній і задній кінці, розташовані один напроти одного в напрямі спереду назад й проходять в поперечному напрямі, передній наскрізний отвір містить внутрішні бічні кромки, що лежать у бічних областях, і вигнуту область, що проходить уздовж середньої області, так щоб з'єднувати внутрішні бічні кромки, еластичні елементи захисного листа містять вигнуті сегменти, що проходять уздовж вигнутої області, а стикові області перекривають вигнуті сегменти. Згідно ще одному переважному варіанту реалізації одвороти для захисту від протікання оснащені допоміжними еластичними елементами, приєднаними в розтягнутому стані за допомогою зв'язуючого до цих одворотів, так щоб проходити в напрямі спереду назад. Згідно ще одному переважному варіанту реалізації допоміжні еластичні елементи принаймні частково перекривають еластичні елементи захисного листа. Другий аспект винаходу відноситься до вдосконалення абсорбуючого виробу, який містить корпус із напрямом спереду назад і поперечним напрямом, сторони, повернені до шкіри користувача й до одягу користувача відповідно, передню область талії, задню область талії й область проме 97427 8 жини, що проходить між зазначеними передньою й задньою областями талії, вологовбирну структуру, розташовану в області промежини, і захисний лист, що лежить на стороні корпуса, поверненій до шкіри користувача, і розташований на відстані від корпуса в області промежини. Абсорбуючий виріб у відповідності із другим аспектом винаходу відрізняється тим, що захисний лист містить пару бічних областей, що проходять у напрямі спереду назад і розташованих одна напроти одної в поперечному напрямі, середню частину, що з'єднує бічні області одну з одною, передній і задній кінці, що проходять у поперечному напрямі й розташовані один напроти одного в напрямі спереду назад, і еластичні елементи захисного листа, що проходять у напрямі спереду назад, розташовані один напроти одного в поперечному напрямі й приєднані в розтягнутому стані до захисного листа, причому передній і задній кінці приєднані за допомогою зв'язуючого до поверненої до шкіри користувача сторони корпусу, а вологовбирна структура виконана з можливістю згинатися від області промежини до передньої й задньої областей талії з утворенням кишені між захисним листом і вологовбирною структурою; наскрізні отвори утворені парою бічних областей і середньою областю, так що виділення організму можуть проходити через наскрізні отвори в кишеню; а пара бічних областей, що лежать зовні середніх областей, якщо дивитися в поперечному напрямі, частково вирізана з утворенням виїмок. Згідно ще одному переважному варіанту реалізації виїмки формують відрізанням бічних областей, включаючи частково бічні кромки, причому бічні кромки утворюють зовнішню частину пари бічних областей, якщо дивитися в поперечному напрямі. Згідно ще одному переважному варіанту реалізації виїмки формують відрізанням бічних областей, залишаючи бічні кромки, причому бічні кромки утворюють зовнішню частину пари бічних областей, якщо дивитися в поперечному напрямі. Згідно ще одному переважному варіанту реалізації наскрізний отвір містить передній наскрізний отвір, розташований на передній відносно середньої області стороні, і задній наскрізний отвір, розташований на задній відносно середньої області стороні в напрямі спереду назад, захисний лист має граничну лінію, що розділяє середню область навпіл по довжині в напрямі спереду назад, а виїмки сформовані поблизу граничної лінії й розділені цією граничною лінією на передню й задню області в напрямі спереду назад, причому площа передньої області більше площі задньої області. Згідно ще одному переважному варіанту реалізації між захисним листом і корпусом розташований розділовий лист, що проходить від середньої області до виїмок у поперечному напрямі й виконаний з можливістю розділення кишені на сторону передньої області талії й сторону задньої області талії. Абсорбуючий виріб відповідно до другого аспекту винаходу додатково відрізняється тим, щозахисний лист містить пару бічних областей, що проходять у напрямі спереду назад і розташова 9 них одна напроти одної в поперечному напрямі, середню частину, що з'єднує бічні області одну з одною, передній і задній кінці, що проходять у поперечному напрямі й розташовані один напроти одного в напрямі спереду назад, і еластичні елементи захисного листа, що проходять у напрямі спереду назад, розташовані один напроти одного в поперечному напрямі й приєднані в розтягнутому стані до захисного листа, причому передній і задній кінці приєднані за допомогою зв'язуючого до поверненої до шкіри користувача сторони корпуса, а вологовбирна структура виконана з можливістю згинатися від області промежини до передньої й задньої областей талії з утворенням кишені між захисним листом і вологовбирною структурою; наскрізні отвори утворені парою бічних областей і середньою областю, так що виділення організму можуть проходити через наскрізні отвори в кишеню; а бічні області, розташовані зовні зазначених середніх областей, якщо дивитися в поперечному напрямі, оснащені середніми еластичними елементами, приєднаними до них у розтягнутому стані, так щоб проходити в поперечному напрямі, причому зовні цих середніх еластичних елементів, якщо дивитися в поперечному напрямі, захисний лист і корпус не з'єднані один з одним за допомогою зв'язуючого. Згідно ще одному переважному варіанту реалізації абсорбуючий виріб містить пару одворотів для захисту від протікання, розташованих на поверненій до шкіри користувача стороні захисного листа один напроти одного в поперечному напрямі й таких, що проходять у напрямку спереду назад, причому кожен з цих одворотів для захисту від протікання містить закріплені кромки, приєднані за допомогою зв'язуючого до корпуса, вільні кромки, не приєднані за допомогою зв'язуючого до корпуса, так щоб зазначені вільні кромки могли розташовуватися на відстані від корпуса, і еластичний елемент одворотів, що приєднаний у розтягнутому стані до вільних кромок і служить для розташування одворотів для захисту від протікання на відстані від корпуса; а захисний лист містить першу область кріплення, у якій бічні області приєднані до корпуса за допомогою зв'язуючого, так щоб проходити в напрямі спереду назад збоку від середньої області в напрямі до заднього кінця, і другу область кріплення, у якій бічні області приєднані до одворотів для захисту від протікання за допомогою зв'язуючого, так щоб проходити в напрямі спереду назад збоку від середньої області в напрямі до заднього кінця, причому довжину першої області кріплення вибирають більшою від довжини другої області кріплення при вимірюванні в напрямі спереду назад. Третій аспект винаходу відноситься до вдосконалення абсорбуючого виробу, який містить корпус, що має напрямок спереду назад і поперечний напрямок, сторони, повернені до шкіри користувача й до одягу користувача відповідно, передню область талії, задню область талії й область промежини, що проходить між зазначеними передньою й задньою областями талії, вологовбирну структуру, розташовану в області промежини, і захисний лист, розташований в області промежини 97427 10 на поверненій до шкіри користувача стороні корпуса й виконаний з можливістю розміщення на відстані від зазначеного корпуса. Абсорбуючий виріб відповідно до третього аспекту винаходу відрізняється тим, що захисний лист містить пару бічних областей, що проходять у напрямі спереду назад і розташованих одна напроти одної в поперечному напрямі, середню частину, що з'єднує бічні області одну з одною, передній і задній кінці, що проходять у поперечному напрямі і розташовані один напроти одного в напрямі спереду назад, й еластичні елементи захисного листа, що проходять у напрямі спереду назад, розташовані один напроти одного в поперечному напрямі й приєднані в розтягнутому стані до захисного листа, причому передній і задній кінці приєднані за допомогою зв'язуючого до поверненої до шкіри користувача сторони корпуса, а вологовбирна структура виконана з можливістю згинатися від області промежини до передньої й задньої областей талії з формуванням кишені між захисним листом і вологовбирною структурою й наскрізних отворів, утворених парою бічних областей і середньою областю, так що виділення організму можуть проходити через наскрізні отвори в кишеню; а пара бічних областей, що лежать зовні середніх областей, якщо дивитися в поперечному напрямі, оснащена складками, уздовж яких захисний лист зігнутий в напрямі корпуса. Згідно ще одному переважному варіанту реалізації складки формують шляхом термообробки, тобто сплавкою бічних областей. Згідно ще одному переважному варіанту реалізації складки сформовані шляхом складання частин бічних областей, так щоб бути випукло вигнутими в напрямі до сторони корпуса, і з'єднання за допомогою зв'язуючого складених таким чином частин. Згідно ще одному переважному варіанту реалізації захисний лист містить розрізи, виконані шляхом часткового відрізання складок. Згідно ще одному переважному варіанту реалізації вологовбирна структура приєднана за допомогою зв'язуючого до бічних областей захисного листа через стикові області, розташовані всередині бічних кромок, якщо дивитися в поперечному напрямі, причому бічні кромки проходять у напрямі спереду назад вологовбирної структури й розташовані одна напроти одної в поперечному напрямі, так що відкриті частини, не покриті захисним листом, розміщуються уздовж бічних кромок вологовбирної структури, коли захисний лист підіймається над корпусом. Згідно ще одному переважному варіанту реалізації наскрізний отвір містить передній наскрізний отвір, розташований на передній стороні відносно середньої області, якщо дивитися в напрямі спереду назад, і задній наскрізний отвір, розташований на задній стороні відносно середньої області, якщо дивитися в напрямі спереду назад, причому еластичні елементи захисного листа приєднані за допомогою зв'язуючого до захисного листа уздовж переднього і заднього наскрізних отворів і містять вигнуті сегменти, що проходять у напрямі поздовжньої центральної осі, що розділяє 11 цей захисний лист навпіл по його довжині в середній області, а складки розташовані зовні еластичних елементів захисного листа, якщо дивитися в поперечному напрямі. Відповідно до першого аспекту винаходу захисний лист й одвороти для захисту від протікання з'єднані за допомогою зв'язуючого через стикові області, які перекривають еластичні елементи захисного листа, що проходять у бічних областях захисного листа. Завдяки такій спеціальній конфігурації бічні області захисного листа витягуються назовні, коли одвороти для захисту від протікання підіймаються над корпусом, внаслідок чого площа розкриття наскрізних отворів не зменшується. Крім того, стикові області перекривають еластичні елементи захисного листа, так щоб забезпечувати пружне зусилля, прикладене безпосередньо до еластичних елементів захисного листа. Відповідно до другого аспекту винаходу бічні області захисного листа частково відрізані й оснащені безпосередньо зовні середньої області, якщо дивитися в поперечному напрямі, виїмками для зменшення площі контакту захисного листа зі шкірою користувача. Таким чином, завдяки захисному листу задуха й екзема можуть бути значно зменшені. Відповідно до третього аспекту винаходу бічні області захисного листа, утворені безпосередньо зовні середньої області, якщо дивитися в поперечному напрямі, оснащені складками, що проходять у поперечному напрямі, так що захисний лист може бути випукло зігнутий в напрямі до корпуса уздовж цих складок. Завдяки такій спеціальній конфігурації навіть у випадку сечовипускання, що виникає на захисному листі, сеча, що переміщується до середньої області, утвореної цими складками, надійно виводиться в напрямі до корпуса. Таким чином, попереджується подразнення шкіри. На фіг. 1 показане перспективне зображення підгузка відповідно до першого варіанта реалізації й першого аспекту даного винаходу. На фіг. 2 показаний переріз по лінії ІІ-ІІ, позначеній на фіг. 1. На фіг. 3 показаний вид зверху підгузка, зображеного на фіг. 1, у плоскому положенні. На фіг. 4 представлена схема, на якій показана частина, зображена на фіг. 2. На фіг. 5 показане перспективне зображення частин, зображених на фіг. 4, у положенні на тілі користувача. На фіг. 6 показаний переріз по лінії VI-VI, позначеній на фіг. 4. На фіг. 7 показана схема, аналогічна схемі на фіг. 4, другого варіанта реалізації у відповідності із другим аспектом даного винаходу. На фіг. 8 показаний переріз по лінії VIII-VIII, позначеній на фіг. 7. На фіг. 9 показана схема, аналогічна схемі на фіг. 4, другого варіанта реалізації у відповідності із другим аспектом даного винаходу. На фіг. 10 показана схема, аналогічна схемі на фіг. 4, ще одного варіанти реалізації у відповідності із другим аспектом даного винаходу. 97427 12 На фіг. 11 показане перспективне зображення підгузка у відповідності із другим аспектом даного винаходу. На фіг. 12 показаний переріз по лінії ХII-ХII, позначеній на фіг. 11. На фіг. 13 показаний вид зверху підгузка, зображеного на фіг. 11, у плоско розгорнутому положенні. На фіг. 14 представлена схема, на якій показана частина, зображена на фіг. 13. На фіг. 15 представлена схема, на якій показана частина, зображена на фіг. 13. На фіг. 16 представлена схема, на якій показана частина, зображена на фіг. 13. На фіг. 17 показаний переріз по лінії XVII-XVII, позначеній на фіг. 15. На фіг. 18 показана схема, на якій показана частина другого варіанта реалізації у відповідності із другим аспектом даного винаходу. На фіг. 19 показана схема, на якій показана частина третього варіанта реалізації у відповідності із другим аспектом даного винаходу. На фіг. 20 представлена схема, на якій показані середні еластичні елементи, зображені на фіг. 19, у стягнутому стані. На фіг. 21 показане перспективне зображення підгузка відповідно до третього варіанта реалізації й другого аспекту даного винаходу. На фіг. 22 показаний переріз по лінії ХХІІ-ХХII, позначеній на фіг. 21. На фіг. 23 показаний вид зверху підгузка, зображеного на фіг. 21, у плоско розгорнутому стані. На фіг. 24 показана схема, на якій показана частина, зображена на фіг. 23. На фіг. 25 показаний переріз по лінії XXV-XXV, позначеній на фіг. 24. На фіг. 26 показана схема, на якій показана частина, зображена на фіг. 24, у положенні на тілі користувача. На фіг. 27 показаний переріз по лінії XXVIIXXVII, позначеній на фіг. 24. На фіг. 28 показана схема, на якій показана частина другого варіанта реалізації відповідно до третього аспекту даного винаходу. 1 підгузок 2 корпус 3 захисний лист 4 одвороти для захисту від протікання 5 внутрішня сторона 6 зовнішня сторона 7 передня область талії 8 задня область талії 9 область промежини 10 вологовбирна структура 27 передній кінець 28 задній кінець 29 кишеня 30 бічна область 31 бічна область 32 середня область 33 передній наскрізний отвір 34 задній наскрізний отвір 39 еластичні елементи захисного листа 39b вигнуті сегменти 45 еластичні елементи одворотів 13 48 стикові області 50 перші допоміжні еластичні елементи 51 другі допоміжні еластичні елементи 101 підгузок 102 корпус 103 захисний лист 104 одвороти для захисту від протікання 105 внутрішня сторона 106 зовнішня сторона 107 передня область талії 108 задня область талії 109 область промежини 110 вологовбирна структура 117 розділювальний лист 127 передній кінець 128 задній кінець 129 кишеня 130 бічна область 131 бічна область 132 середня область 133 передній наскрізний отвір 134 задній наскрізний отвір 139 еластичні елементи захисного листа 140 другі еластичні елементи захисного листа 141 виїмки 141а передня область 141b задня область 142 бічна кромка 143 бічна кромка 148 еластичні елементи одворотів 151 перша область кріплення 152 друга область кріплення 153 перша передня область кріплення 154 перша задня область кріплення 155 друга передня область кріплення 156 друга задня область кріплення 157 виїмки 158 середні еластичні елементи 201 підгузок 202 корпус 203 захисний лист 204 одвороти для захисту від протікання 205 внутрішня сторона 206 зовнішня сторона 207 передня область талії 208 задня область талії 209 область промежини 210 вологовбирна структура 227 передній кінець 228 задній кінець 229 кишеня 230 бічна область 231 бічна область 232 середня область 233 передній наскрізний отвір 234 задній наскрізний отвір 239 еластичні елементи захисного листа 240 складки 243 стикові області 245 бічні кромки 249 бічні кромки 250 еластичні елементи одворотів 254 розрізи Перший аспект, другий аспект і третій аспект даного винаходу описані нижче на прикладі підгуз 97427 14 ка одноразового використання як типового варіанта реалізації абсорбуючого виробу згідно із даним винаходом. Перший варіант реалізації відповідно до першого аспекту винаходу На фіг. 1-6 показаний перший варіант реалізації відповідно до першого аспекту винаходу. На фіг. 1 показане зображення підгузка 1, одягненого на тіло користувача, із частковим розрізом для наочності. Як показано, підгузок 1 містить вологовбирний корпус 2, захисний лист 3 й одвороти 4 для захисту від протікання. Корпус 2 виконаний у формі трусів й утворений поперечним напрямком X, вертикальним напрямком Y, напрямком спереду назад Z, внутрішньою стороною 5, поверненою до шкіри користувача, зовнішньою стороною 6, поверненою до одягу користувача, передньою областю талії 7, задньою областю талії 8 й областю промежини 9, що проходить між передньою й задньою областями 7, 8. Корпус 2 містить верхній лист 11, задній лист 12 і вологонепроникний лист 13 для захисту від протікання, розташований між ними. Передня й задня області 7, 8 відповідно мають пари бічних кромок, розташованих плоско й з'єднаних одна з одною у стиках 16, розташованих з інтервалами уздовж відповідних бічних кромок 14, 15 для формування швів. Таким чином, області 7, 8 з'єднані одна з одною уздовж відповідних бічних кромок 14, 15 з утворенням отвору для талії 18, обмеженого цими областями 7, 8, і пари отворів для ніг 19, обмежених відповідними рядами стиків 16 й областю промежини 9. Еластичні елементи 20 талії проходять по окружності уздовж зовнішньої кромки отвору для талії 18, а еластичні елементи 21 ніг проходять по окружності уздовж відповідних зовнішніх кромок отворів 19 для ніг. Елементи 20, 21 розташовані між верхнім листом 11 і заднім листом 12 і приєднані принаймні до одного з цих листів 11, 12 за допомогою адгезиву (не показано). На фіг. 2 показаний переріз по лінії ІІ-ІІ, позначеній на фіг. 1, із частковим розрізом для наочності. Як показано на фіг. 2, вологовбирна структура 10 розташована на внутрішній поверненій до шкіри користувача стороні 5 корпуса 2, захисний лист 3 розташований на поверненій до шкіри користувача стороні вологовбирної структури 10, а одвороти 4 розташовані на поверненій до шкіри користувача стороні захисного листа 3. Хоча в цьому варіанті реалізації вологовбирна структура 10 проходить через область промежини 9 далі в передню й задню області 7, 8 у напрямі спереду назад Z, ця структура 10 може ефективно виконувати свою функції, якщо проходить принаймні через область промежини 9. Вологовбирна структура 10 містить вологовбирну прокладку 23, розташовану на внутрішній поверхні верхнього листа 11. Вологовбирна прокладка 23 містить вологовбирну серцевину 25, закриту вологовбирним і вологорозповсюджуючим листом 24, таким як папіросний папір, і внутрішнім листом 26, що покриває цей лист 24. Повернена до шкіри користувача сторона прокладки 23 покрита листом 13 для захисту від протікання, розташованим на внутрішній поверхні заднього листа 12 для запобігання витікання тілесних рідин, убраних серцевиною 25, назовні 15 підгузка 1. Лист 13 може бути безпосередньо приєднаний за допомогою зв'язуючого до нижньої поверхні прокладки 20. Захисний лист 3 приєднаний поблизу його переднього й заднього кінців 27, 28 до внутрішнього листа 26 шляхом склеювання або зварювання. Передній кінець 27 і задній кінець 28 розташовані в передній області 7 і задній області 8 відповідно. У показаному положенні у формі трусів область промежини 9 згинається, а захисний лист 3 підіймається над внутрішнім листом 26 у вертикальному напрямі Y при стягуванні еластичних елементів захисного листа, як описано далі. Передній і задній кінці 27, 28 захисного листа 3 приєднані за допомогою зв'язуючого до внутрішнього листа 26, так що захисний лист 3 має форму на зразок підвішеного гамака. Внаслідок цього між захисним листом 3 і вологовбирною прокладкою 23 формується кишеня 29. Одвороти 4 розміщуються на відстані від захисного листа 3 при стягуванні еластичних елементів одворотів, як описано далі, і формують стінку, що проходить у напрямі спереду назад Z. На фіг. 3 показаний вид зверху підгузка 1, одержаний шляхом розгортання підгузка 1 у напрямі спереду назад Z, а також у поперечному напрямі X після відділення передньої й задньої областей 7, 8 одна від одної уздовж відповідних рядів з'єднань 16, показаних на фіг. 1. У показаному положенні підгузка 1 відповідні еластичні елементи знаходяться у розтягнутому стані, так що підгузок 1 може залишатися плоским. Як зрозуміло з фіг. 3, підгузок 1 має поздовжню центральну вісь Р-Р, що проходить посередині довжини підгузка 1 у поперечному напрямі X, і поперечну центральну вісь Q-Q, що проходить посередині довжини підгузка 1 у напрямі спереду назад Y, і є двухстороннєсиметричним відносно поздовжньої центральної осі Р-Р. Корпус 2 має увігнуту форму, а вологовбирна прокладка 23, виконана у формі прямокутника, ламінована на верхній лист 11 корпуса 2. Захисний лист 3 містить пару бічних областей 30, 31, розташованих одна напроти одної з проміжком у поперечному напрямі X, і середню область 32, що проходить між цими бічними областями 30, 31 і розташовану в області промежини 9. Бічні області 30, 31 спільно із середньою областю 32 формують передні й задні наскрізні отвори 33, 34. Отвір 33 має по суті U-подібну форму й проходить із середньої області 32 у передню область 7, а отвір 34 має по суті U-подібну форму й проходить із середньої області 32 у задню область 8. Отвір 33 утворений парою внутрішніх бічних кромок 35 відповідних бічних областей 30, 31 і вигнутою замикаючою областю 36, що з'єднує ці внутрішні бічні кромки 35 одна з одною. Отвір 34 утворений парою внутрішніх бічних кромок 37 відповідних бічних областей 30, 31 і вигнутою замикаючою областю 38, що з'єднує ці внутрішні бічні кромки 38 одна з одною. Ці вигнуті замикаючі області 36, 38 отворів 33, 34 утворені середньою областю 32 захисного листа 3. Одвороти 4 містять пару листів, що проходять у напрямі спереду назад Z симетрично відносно поздовжньої центральної осі Р-Р, і виготовлені, наприклад, з нетканого матеріалу або переважно 97427 16 вологонепроникної пластмасової плівки. Одвороти 4 утворені таким чином, щоб перекривати відповідні контактуючі зі шкірою поверхні бічних областей 30, 31 захисного листа 3. Розмір кожного одворота 4 у поперечному напрямку X більший або дорівнює розміру окремої бічної області 30, 31 захисного листа 3 у поперечному напрямі X. Цей підгузок 1 може бути одягнений на тіло користувача, так що зовнішні геніталії користувача розташовуються напроти переднього наскрізного отвору 33, задній прохід користувача розташовується напроти заднього наскрізного отвору 34, а область шкіри користувача між зовнішніми геніталіями й заднім проходом розташовується напроти середньої області 32. Коли підгузок 1 одягнений на тіло користувача, область 36 переднього наскрізного отвору 33 переважно розташовується спереду поперечної центральної осі Q-Q, а область 38 заднього наскрізного отвору 34 переважно розташовується безпосередньо на поперечній центральній осі Q-Q або поблизу неї. Таким чином, вологовбирна прокладка 23 згинається в напрямі спереду назад Z, а захисний лист 3 піднімається й вступає в контакт зі шкірою користувача при стягуванні еластичних елементів захисного листа 39, так що між захисним листом 3 і вологовбирною прокладкою 23 формується кишеня 29 (див. фіг. 2). Таким чином, тілесна рідина надійно виводиться в кишеню 29 через отвори 33, 34, що дозволяє запобігти контакту тілесної рідини зі шкірою користувача. На фіг. 4 представлена схема із частковим розрізом для наочності, на якій показані вологовбирна прокладка 23, захисний лист 3 й одвороти 4. Бічні області 30, 31 захисного листа 3 відвернені в напрямі вологовбирної прокладки 23, так щоб формувати двошарові структури. Кожна з цих двох двошарових бічних областей 30, 31 містить еластичні елементи 39 захисного листа, приєднані до них за допомогою адгезиву (не показано). Більш конкретно, еластичні елементи 39 приєднані до відповідних бічних областей 30, 31 у розтягнутому стані в напрямі спереду назад Z. Отвори 33, 34 мають по суті U-подібну форму й проходять із середньої області 32 у передню й задню області 7, 8, утворені по суті прямолінійними внутрішніми бічними кромками 35, 37 і вигнутою замикаючою областю 36, 38. Еластичні елементи захисного листа 39, що проходять уздовж переднього і заднього наскрізних отворів 33, 34 відповідно, містять прямолінійні сегменти 39а, що проходять поблизу внутрішніх бічних кромок 35, 37, вигнуті сегменти 39а, що проходять усередину, якщо дивитися в поперечному напрямі X, і поблизу відповідних областей 36, 38, а також опуклі сегменти 39с, що проходять уздовж середньої області 32, що з'єднує отвори 33, 34, так щоб бути випукло вигнутою у напрямі поздовжньої центральної осі РР. Принаймні передній і задній кінці 27, 28 двошарових бічних областей 30, 31 захисного листа 3 приєднані до внутрішнього листа 26 вологовбирної прокладки 23 за допомогою адгезиву 40. Бічні області 30, 31, що мають у цьому варіанті реалізації так названу двошарову структуру, можуть бути 17 приєднані до внутрішнього листа 26 за допомогою зв'язуючого на всій відповідній площі в напрямі спереду назад Z, так що захисний лист 3 може цілком підніматися при розтягуванні двошарових областей 30, 31. Кожен з одворотів 4 містить тришаровий лист, що має Z-подібний переріз. Більш конкретно, одворот 4 містить перший шар 41, розміщений між вологовбирною прокладкою 23 і корпусом 2, другий шар 42, відвернений від першого шару 41 на повернену до шкіри користувача сторону захисного листа 3, так щоб розташовуватися зверху бічної області 30 або 31, і третій шар 43, відвернений від другого шару 42 на повернену до шкіри користувача сторону захисного листа другого шару 42. Третій шар 43 відвернутий на себе уздовж його бічної кромки 44, так що до нього може бути приєднаний еластичний елемент одвороту 45. Еластичний елемент одвороту 45 приєднаний між шарами цієї двошарової кромки 44 за допомогою зв'язуючого в розтягнутому стані в напрямі спереду назад Z. На передньому й задньому кінцях 46, 47 одворота 4 перший шар 41 приєднаний за допомогою зв'язуючого до вологовбирної прокладки 23, другий шар 42 приєднаний за допомогою зв'язуючого до захисного листа 3, а третій шар 43 приєднаний за допомогою зв'язуючого до другого шару 42. Під дією стягуючого зусилля еластичного елемента одворота 42, прикладеного до одворота 4, другий шар 42 і третій шар 43 розвертаються й розміщуються на відстані від захисного листа 3 з утворенням стінки, як показано на фіг. 2. У даному описі частина одворота 4, приєднана за допомогою зв'язуючого до верхнього листа 11 корпуса 2, іменуються закріпленою кромкою, а частина, що містить другий шар 42 і третій шар 43 одворота 4, виконана з можливістю розміщення на відстані від захисного листа 3, тобто не приєднана за допомогою зв'язуючого до захисного листа 3, іменується вільною кромкою. Захисний лист 3 й одвороти 4 з'єднані за допомогою зв'язуючого уздовж стикових областей 48, розташованих кожна між закріпленою кромкою й вільною кромкою одворота 4, якщо дивитися в поперечному напрямку X, і що перекривають вигнутий сегмент 39b відповідного еластичного елемента захисного листа 39. Більш конкретно, стикова область сформована стрічкою адгезиву 49, що проходить від переднього кінця 27 захисного листа 3 у напрямі спереду назад Z на відстань приблизно 150 мм. Таким чином, стрічка адгезиву 49 безперервно проходить уздовж прямолінійного сегмента 39а і вигнутого сегмента 39b. Розмір стрічки адгезиву 49 у поперечному напрямі X становить приблизно 5 мм. Стикова область 48 переважно розміщена збоку від поперечної центральної осі Q-Q, що проходить посередині довжини переднього наскрізного отвору 33 у напрямі спереду назад Z у напрямі середньої області 32. Відповідно до цього варіанта реалізації розмір А у напрямі спереду назад Z від переднього кінця 27 до області 36 переднього наскрізного отвору 33 становить приблизно 175 мм, розмір В у напрямку спереду назад Z від переднього кінця 27 до кінця стикової області 48 на сто 97427 18 роні середньої області 32 становить приблизно 150 мм. Розмір В переважно становить приблизно 88 мм або більше, якщо стикова область 48 розташована збоку від поперечної центральної осі QQ. Вигнутий сегмент 39b еластичного елемента 39 описує криву уздовж області 36 переднього наскрізного отвору 33. Радіус кривизни цього вигнутого сегмента 39b не є постійним й обраний підходящим чином, за умови що крива є відносно плавною поблизу середньої області 32 і поступово стає крутішою уздовж внутрішньої бічної кромки 35. Зазначена стикова область 48 переважно розташована уздовж найбільш крутої ділянки кривої. Хоча у вищеописаному випадку співвідношення розмірів розмір В може становити приблизно 88 мм або більше, необхідно вибирати цей розмір В щонайменше таким, що дорівнює приблизно 50 мм, оскільки якщо цей розмір В становить менше 50 мм, то ефективне підняття захисного листа 3 за допомогою одворотів 4 є скрутним. Більш конкретно, у кожному з одворотів 4 перший, другий і третій шари 41, 42, 43 з'єднані разом за допомогою зв'язуючого, внаслідок чого одворот 4 не розташовується на відстані від захисного листа 3 на передньому кінці 46 і розташовується на недостатній відстані від захисного листа 3 поблизу переднього кінця 46. Якщо відстань, на якій одворот 4 може розташовуватися від захисного листа, є недостатньою, то відстань, на яку захисний лист 3 може підніматися за допомогою одворота 4, також є недостатньою. Внаслідок цього не вдається забезпечити запобігання зменшення площі переднього наскрізного отвору 33. На фіг. 5 показане перспективне зображення захисного листа 3, одворотів 4 і вологовбирної прокладки 23 у підгузку, одягнутому на тіло користувача, а на фіг. 6 показаний переріз по лінії VI-VI, позначеній на фіг. 4, причому пунктирними лініями позначений підгузок, одягнутий на тіло користувача. Хоча на фіг. 6 показана бічна область 31 захисного листа 3, зрозуміло, що бічна область 30 аналогічна бічній області 31. Відповідно до фіг. 5 й 6, коли підгузок одягнутий на тіло користувача, відбувається стягування еластичного елемента 39 захисного листа, а також еластичного елемента одворота 45. Після стягування еластичного елемента 39, вологовбирна прокладка 23 вигнута, а захисний лист 3 підійнятий над вологовбирною прокладкою 23. Після стягування еластичного елемента 45 другий шар і вільна кромка третього шару 43 розгорнуті, так щоб розташовуватися на відстані від вологовбирної прокладки 23, тобто ці шари піднімаються зі складеного стану. У результаті того, що одворот 4 таким чином підіймається, бічна область 31, приєднана до другого шару 42 за допомогою зв'язуючого, підіймається, так щоб розташовуватися на відстані від вологовбирної прокладки 23 у напрямку назовні, якщо дивитися в поперечному напрямі X й у напрямі, зазначеному стрілкою С. Бічна область 31, підійнята таким чином, служить для розширення переднього наскрізного отвору 33 й, таким чином, запобігання зменшенню площі розкриття переднього наскрізного отвору 33, навіть коли передній наскрізний отвір 33 стиснутий 19 між ногами користувача, що призводить до появи зусилля, яке викликає зменшення площі розкриття переднього наскрізного отвору 33. Стикова область 48, сформована на ділянці, що перекриває еластичний елемент 39 захисного листа, дозволяє ефективно прикладати розтяжне зусилля, що виникає в одвороті 4, до захисного листа 3. Більш конкретно, область захисного листа 3, що містить приєднані до неї еластичні елементи 39, утримується від провисання завдяки стягуючій силі еластичних елементів 39, однак область захисного листа 3, що не містить еластичних елементів 39, неминуче провисає. Навіть якщо розтяжне зусилля прикладене до провисаючої області листа, відстань, на яку захисний лист 3 може бути цілком піднятий, недостатня для забезпечення того, щоб розтяжне зусилля, яке виникає в одвороті 4 для захисту від протікання, було ефективно прикладене до захисного листа 3. Стикова область 48, сформована таким чином, щоб перекривати вигнутий сегмент 39b еластичного елемента 39 захисного листа, додатково забезпечує запобігання зменшення площі переднього наскрізного отвору 33. Зазвичай еластичний елемент стягується уздовж вигнутого сегмента 39b у прямолінійний стан й, таким чином, викликає вигин області 36 переднього наскрізного отвору 33 у напрямі всередину, так щоб призводити до зменшення площі переднього наскрізного отвору 33. Однак стикова область 48, сформована таким чином на цьому вигнутому сегменті 39b, служить для обмеження переміщення еластичного елемента 39 захисного листа, що викликає зменшення площі переднього наскрізного отвору 33. Стикова область 48 сформована уздовж найбільш крутої області вигнутого сегмента 39b через зменшення площі переднього наскрізного отвору 33 у цій області. Слід зазначити, що можна також формувати стикову область 48 уздовж прямолінійного сегмента 39а, а не уздовж вигнутого сегмента 39b залежно від різних факторів, таких як конструкція еластичного елемента 39. Захисний лист 3 може витягатися з двох сторін для утримання його в розтягнутому стані, оскільки бічні області 30, 31 захисного листа 3 можуть витягатися назовні в поперечному напрямі X через стикову область 48. Знаходячись в розтягнутому стані, середня область 32 захисного листа 3 попереджається від провисання, зазначеного пунктирною лінією на фіг. 2. Поки захисний лист 3 знаходиться в розтягнутому стані, він може бути надійно утриманий у контакті зі шкірою користувача. Захисний лист 3, утримуваний у розтягнутому стані, також дозволяє втримувати вологовбирну прокладку 23 у вигнутому стані й, таким чином, формувати кишеню 29 для прийому виділень організму. Хоча відповідно до цього варіанта реалізації стикова область 48 сформована за допомогою адгезиву 49, який наносять у виді стрічки, ця стикова область 48 може бути також сформована шляхом локального нанесення адгезиву тільки уздовж вигнутого сегмента 39b або прямолінійного сегмента 39а. Хоча стикова область 48 сформована тільки для переднього наскрізного отвору 33, ця стикова область 48 може бути також сформована 97427 20 для заднього наскрізного отвору 34. Однак через те, що отвір 33 розташований напроти зовнішніх геніталій, а отвір 34 розташований напроти заднього проходу, імовірність зменшення площі розкриття отвору 33 більше ймовірності зменшення площі розкриття отвору 34. У випадку зменшення площі розкриття отвору 33 цей отвір 33 може вступати в контакт із зовнішніми геніталіями користувача й внаслідок цього приводити до подразнення шкіри користувача. Хоча відповідно до цього варіанта реалізації використовують еластичний елемент 39, що містить вигнутий сегмент 39b, винахід не обмежується цим варіантом реалізації, і еластичний елемент 39 може не містити вигнутий сегмент 39b або може проходити прямолінійно в напрямі спереду назад. Також може бути використаний еластичний елемент 39, що описує V-подібну форму й опукло вигнутий у напрямі середньої області 32. Хоча відповідно до цього варіанта реалізації стикова область 48 сформована таким чином, щоб перекривати еластичний елемент 39 захисного листа, стикова область 48 не повинна бути обов'язково сформована безпосередньо на еластичному елементі 39, а може бути сформована досить близько до еластичного елемента 39 для забезпечення того, що розтяжне зусилля, яке виникає в одвороті 4 для захисту від протікання, ефективно прикладене до еластичного елемента 39 захисного листа. Хоча відповідно до цього варіанта реалізації використовують отвори 33, 34, один із цих отворів 33, 34 може бути усунутий або закритий по окружності в передній і задній областях 7, 8 відповідно. Інакше кажучи, ці наскрізні отвори можуть мати не тільки U-подібну форму, але, наприклад, також Оподібну форму відповідно. Як адгезив, використовуваний для формування стикової області 48, може бути обраний добре відомий клей на основі каучука. На додаток до цього стикова область 48 може бути сформована шляхом зварювання, такого як ультразвукове зварювання або термозварювання. Хоча відповідно до цього варіанта реалізації захисний лист 3 й одвороти 4 містять одиночні листи, можна формувати їх шляхом з'єднання пари листів за допомогою адгезиву відповідно. У цьому випадку еластичний елемент 39, а також еластичний елемент одворота 45 можуть бути розміщені між парою листів відповідно. Крім того, еластичний елемент 39 захисного листа може бути закритий зверху одворотом 4 з метою запобігання безпосереднього контакту шкіри користувача з еластичним елементом 39 й, таким чином, зменшення небажаного подразнення шкіри користувача. Другий варіант реалізації відповідно до першого аспекту винаходу На фіг. 7 й 8 показаний другий варіант реалізації відповідно до першого аспекту винаходу, який відрізняється тим, що одвороти 4 оснащені допоміжними еластичними елементами. Інші ознаки аналогічні ознакам першого варіанта реалізації, тому їхній опис далі опускається. Відповідно до цього варіанта реалізації допоміжні еластичні елементи містять перший і другий еластичні еле 21 менти 50, 51, що проходять у напрямі спереду назад Z одворотів 4 відповідно. Як зрозуміло з фіг. 7, еластичні елементи 50, 51 приєднані до відповідних других шарів 42 одворотів 4 таким чином, що еластичний елемент 50 розташований ближче до центра, ніж еластичний елемент 51, у поперечному напрямі X. Розміри еластичних елементів 50, 51 у напрямі спереду назад Z можуть бути обрані так, що ці елементи 50, 51 проходять через середню область 32 до стикової області 48. Відповідно до цього варіанта реалізації розміри еластичних елементів 50, 51 обрані так, що ці елементи 50, 51 проходять уздовж стикової області 48 до переднього кінця 46. Еластичні елементи 50, 51 приєднані до другого шару 42 у розтягнутому стані в напрямі спереду назад Z. Еластичний елементи 50 приєднаний до другого шару 42, так щоб перекривати стикову область 48. На фіг. 8 показаний переріз по лінії VIII-VIII, позначеній штрих-пунктирною лінією на фіг. 7, що вказує положення, у яке стягуються еластичні елементи 39, еластичні елементи 45 й еластичні елементи 50, 51. Еластичний елемент 50 може бути приєднаний до другого шару 42, так щоб перекривати стикову область 48, для забезпечення того, що еластичний елемент 39, адгезив 49, що формує стикову область 48, і еластичний елемент 50 розташовані один на одному. Стягування еластичного елемента 50 змушує стикову область 48 витягуватися в напрямі середньої області 32 (див. фіг. 7). Інакше кажучи, стикова область 48 витягується у напрямі назад у напрямі спереду назад Z. Зусилля, що викликає витягування стикової області 48 у напрямі назад, дозволяє збільшити площу розкриття переднього наскрізного отвору 33 поблизу області 36. Відповідно до цього другого варіанта реалізації стикова область 48 витягується при стягуванні еластичних елементів одворота 45 і витягується далі під дією першого допоміжного еластичного елемента 50 для збільшення площі розкриття переднього наскрізного отвору 33. Таким чином, додатково забезпечується надійне запобігання зменшення площі розкриття переднього наскрізного отвору 33. Другий допоміжний еластичний елемент 51 приєднаний до другого шару 42, так щоб проходити збоку й по суті паралельно зовнішній стороні першого допоміжного еластичного елемента 50, якщо дивитися в поперечному напрямі X. Хоча другий допоміжний еластичний елемент 51 приєднаний до другого шару 42 на відстані від стикової області 48, цей еластичний елемент 51 виконаний з можливістю витягувати стикову область 48 у напрямі назад у напрямі спереду назад Z. Крім того, другий допоміжний еластичний елемент 51 попереджає провисання одворота 4 для захисту від протікання й таким чином забезпечує прикладання розтяжного зусилля еластичного елемента 45 одворота до стикової області 48. Хоча відповідно до цього варіанта реалізації використовують перший і другий допоміжні еластичні елементи 50, 51, необов'язково використовувати обидва ці еластичні елементи. У випадку наявності одного з цих двох еластичних елементів, 97427 22 переважно приєднують перший допоміжний еластичний елемент 50 до другого шару 42, оскільки розтяжне зусилля може бути прикладене безпосередньо до стикової області 48. В іншому варіанті реалізації також можна використовувати щонайменше три допоміжних еластичних елементи. Перший і другий допоміжні еластичні елементи 50, 51 можуть бути у формі каучукових ниток, еластизованого нетканого матеріалу тощо. На фіг. 9 й 10 показані інші варіанти реалізації допоміжних еластичних елементів. Допоміжний еластичний елемент 52, використовуваний у варіанті реалізації, показаному на фіг. 9, приєднаний у розтягнутому стані до другого шару 42, так щоб проходити через стикову область 48 у напрямі спереду назад Z. Більш конкретно, еластичний елемент 52 містить прямолінійний сегмент 52а і похилий сегмент 52b, причому щонайменше похилий сегмент 52b перекриває стикову область 48. Завдяки такому з'єднанню до стикової області 48 прикладене не тільки розтяжне зусилля в напрямі спереду назад Z, але й розтяжне зусилля в поперечному напрямі X. Розтяжне зусилля в поперечному напрямі X викликає витягування внутрішньої кромки 35 з переднього наскрізного отвору 33 захисного листа 3 назовні, якщо дивитися в поперечному напрямі X, і, таким чином, додатково запобігає зменшенню площі розкриття переднього наскрізного отвору 33. Відповідно до цього варіанта реалізації як стикову область 48 використовують не стрічкоподібну структуру, а масу адгезиву, що локально наноситься на відстані від переднього краю 46. Відповідно до цього варіанта реалізації кут й орієнтація похилого сегмента 52b можуть бути обрані підходящим чином, за умови що до стикової області 48 може бути прикладене задане розтяжне зусилля в поперечному напрямі. Як показано на фіг. 10, допоміжний еластичний елемент 53 приєднаний у розтягнутому стані до одворота 4 для захисту від протікання, так щоб проходити в поперечному напрямку X. Більш конкретно, пара еластичних елементів 53 розташованих із проміжком у напрямі спереду назад Z, приєднана до одворота 4 для захисту від протікання й щонайменше частково перекриває стикову область 48. Після стягування цих еластичних елементів 53 стикова область опиняється під дією розтяжного зусилля, що витягає область 48 назовні в поперечному напрямі X. Під дією такого розтяжного зусилля еластичний елемент 39 захисного листа й внутрішня бічна кромка 35 переднього наскрізного отвору 33 також витягуються назовні, внаслідок чого може бути відвернене зменшення площі розкриття переднього наскрізного отвору 33. Відповідно до першого аспекту винаходу можуть бути використані матеріали, зазвичай використовувані у відповідній галузі техніки. Наприклад, захисний лист 3, а також одворот 4 можуть бути сформовані, наприклад, вологонепроникним і повітропроникним нетканим матеріалом, верхній лист 11, а також задній лист 12 можуть бути сформовані, наприклад, повітропроникним нетканим матеріалом, лист 13 для захисту від протікання може бути сформований, наприклад, пластмасо 23 вою плівкою, а вологовбирна серцевина 25, яка міститься у вологовбирній прокладці 23, може бути сформована, наприклад, сумішшю пульпи пушка й надпоглинаючих полімерних часток. Перший варіант реалізації відповідно до другого аспекту винаходу. На фіг. 11-17 показаний другий варіант реалізації відповідно до другого аспекту винаходу. На фіг. 11 показане зображення підгузка 101, надягнутого на тіло користувача. Як показано, підгузок 101 містить вологовбирний корпус 102, захисний лист 103 й одвороти 104 для захисту від протікання. Корпус 102 виконаний у формі трусів й утворений поперечним напрямком X, вертикальним напрямком Y, напрямком спереду назад Z, внутрішньою стороною 105, поверненою до шкіри користувача, зовнішньою стороною 106, поверненою до одягу користувача, передньою областю 107 талії, задньою областю 108 талії й областю промежини 109, що проходить між зазначеними передньою й задньою областями 107, 108. Корпус 102 містить верхній лист 111, задній лист 112 і вологонепроникний лист 113 для захисту від протікання, розташований між цими верхнім і заднім листами 111, 112. Передня й задня області 107, 108 відповідно мають пари бічних кромок 114, 115, розташованих плоско й з'єднаних одна з одною у стиках 116, розташованих з інтервалами уздовж відповідних бічних кромок 114, 115, для формування швів. Таким чином, передня й задня області 107, 108 з'єднані одна з одною уздовж відповідних бічних кромок 114, 115 з утворенням отвору 188 для талії, обмеженого цими передньою й задньою областями 107, 108, і пари отворів для ніг 119, обмежених відповідними рядами стиків 116 й областю промежини 109. Еластичні елементи талії 120 проходять по окружності уздовж зовнішньої кромки отвору для талії 118, а еластичні елементи ніг 121 проходять по окружності уздовж відповідних зовнішніх кромок отворів для ніг 119. Ці еластичні елементи 120, 121 розташовані між верхнім листом 111 і заднім листом 112 і приєднані щонайменше до одного з цих листів 111, 112 за допомогою адгезиву (не показано). На фіг. 12 показано вид перерізу по лінії ХІІХІІ, позначеній на фіг. 11. Як показано на фіг. 12, вологовбирна структура 110 розташована на внутрішній стороні 105 корпуса 102, поверненій до шкіри користувача, захисний лист 103 розташований на стороні вологовбирної структури 110, поверненій до шкіри користувача, а одвороти 104 розташовані на поверненій до шкіри користувача стороні захисного листа 103. Хоча в цьому варіанті реалізації вологовбирна структура 110 проходить через область промежини 109 у передню й задню області талії 107, 108 у поздовжньому напрямку Y, ця вологовбирна структура 110 може ефективно виконувати свої функції, якщо проходить принаймні через область промежини 109. Вологовбирна структура 110 містить вологовбирну прокладку 123, розташовану на внутрішній поверхні верхнього листа 111. Вологовбирна прокладка 123 містить вологовбирну серцевину 125, закриту вологовбирним і 97427 24 вологорозповсюджуючим листом 124, таким як папіросний папір, і внутрішнім листом 126, що покриває цей лист 124. Повернена до шкіри користувача сторона прокладки 123 покрита листом 113 для захисту від протікання, розташованим на внутрішній поверхні заднього листа 112 для запобігання витікання тілесних рідин, убраних серцевиною 125, назовні підгузка 101. Лист 113 може бути приєднаний безпосередньо до нижньої поверхні прокладки 123 за допомогою зв'язуючого. Захисний лист 103 приєднаний поблизу його переднього й заднього кінців 27, 28 до внутрішнього листа 26 шляхом склеювання або зварювання. Передній і задній кінці 127, 128 розташовані в передній області 107 і задній області 108 відповідно. У показаному підгузку, виконаному у формі трусів, область 109 згинається, а захисний лист 103 піднімається над внутрішнім листом 126 у вертикальному напрямі Y при стягуванні еластичних елементів захисного листа, як описано далі. Передній і задній кінці 127, 128 захисного листа 103 приєднані до внутрішнього листа 126 за допомогою зв'язуючого, так що захисний лист 103 у цілому має форму на зразок підвішеного гамака. Внаслідок цього між захисним листом 103 і вологовбирною прокладкою 123 формується кишеня 129. Між захисним листом 103 і вологовбирною структурою 110 розташований розділовий лист 117, виконаний з можливістю розділення кишені 129 на сторону передньої області 107 і сторону задньої області 108. Розділовий лист 117 має верхній і нижній кінці 117а, 117b, розташовані один напроти одного в поздовжньому напрямку Y і, що проходять в поперечному напрямку X, причому верхній кінець 117а приєднаний до захисного листа 103 шляхом зварювання або склеювання, а нижній кінець 117b приєднаний до внутрішнього листа 103 шляхом зварювання або склеювання. Розділовий лист 117 проходить від передньої сторони до задньої сторони відносно площини креслення на фіг. 12 і піднімається на внутрішньому листі 126 для розділення кишені 129 на задню й передню частини при розміщенні захисного листа 103 на відстані від вологовбирної структури 110. Розділовий лист 117 сформований нетканим матеріалом, перевалено водонепроникною пластмасовою плівкою і т.п. Одворот 104 розташовується над захисним листом 103 під дією еластичних елементів одворота для формування стінки, що проходить у поздовжньому напрямку Y, як описано далі. На фіг. 13 показаний вид зверху підгузка 101, одержаний шляхом розгортання підгузка 1 у поздовжньому напрямку Y, а також у поперечному напрямку X після відділення передньої й задньої областей 107, 108 одна від одної уздовж відповідних рядів з'єднань 116, показаних на фіг. 11. У показаному положенні підгузка 101 відповідні еластичні елементи знаходяться у розтягнутому стані, так що підгузок 101 може залишатися плоским. Як зрозуміло з фіг. 13, підгузок 101 має поздовжню центральну вісь Р-Р, що проходить посередині довжини підгузка 101 у поперечному напрямку X, і поперечну центральну вісь Q-Q, що проходить посередині довжини підгузка 101 у поздовжньому 25 напрямку Y, і є двухстороннєсиметричним відносно поздовжньої центральної осі Р-Р. Корпус 102 має ввігнуту форму, а вологовбирна прокладка 123 являє собою прямокутник і ламінована на верхній лист 111 корпуса 102. Захисний лист 103 містить пару бічних областей 130, 131, розташованих одна напроти одної з проміжком у поперечному напрямку X, і середню область 132, що проходить між цими бічними областями 130, 131 і розташовану в області промежини 109. Бічні області 130, 131 разом із середньою областю 132 формують передній і задній наскрізні отвори 133, 134. Передній наскрізний отвір 133 має по суті Uподібну форму й проходить із середньої області 132 у передню область 107, а задній наскрізний отвір 134 має по суті U-подібну форму й проходить із середньої області 132 у задню область 108. Передній наскрізний отвір 133 утворений парою внутрішніх бічних кромок 135 відповідних бічних областей 130, 131 і вигнутою замикаючою областю 136, що з'єднує ці внутрішні бічні кромки 135 одну з одною. Задній наскрізний отвір 134 утворений парою внутрішніх бічних кромок 137 відповідних бічних областей 130, 131 і вигнутою замикаючою областю 138, що з'єднує ці внутрішні бічні кромки 138 одну з одною. Одвороти 104 містять пару листів, що проходять у поздовжньому напрямку Y симетрично відносно поздовжньої центральної осі Р-Р, і виготовлені, наприклад, на основі нетканого матеріалу або переважно вологонепроникної пластмасової плівки. Одвороти 104 сформовані таким чином, щоб перекривати відповідні поверхні бічних областей 130, 131 захисного листа 103. Розмір кожного одворота 104 у поперечному напрямку X більше або по суті дорівнює розміру окремої бічної області 130, 131 захисного листа 103 у поперечному напрямку X. Цей підгузок 101 може бути одягнутий на тіло користувача, так що зовнішні геніталії користувача розташовуються напроти переднього наскрізного отвору 133, задній прохід користувача розташовується напроти заднього наскрізного отвору 134, а область шкіри користувача між зовнішніми геніталіями й заднім проходом розташовується напроти середньої області 132. Коли підгузок 101 одягнутий на тіло користувача, область 136 переднього наскрізного отвору 133 переважно розташовується спереду поперечної центральної осі Q-Q, а область 138 заднього наскрізного отвору 134 переважно розташовується безпосередньо на поперечній центральній осі Q-Q або поблизу неї. Таким чином, вологовбирна прокладка 123 згинається в напрямі спереду назад Z, а захисний лист 103 підіймається й вступає в контакт зі шкірою користувача при стягуванні еластичних елементів захисного листа 139, 140, так що між захисним листом 3 і вологовбирною прокладкою 23 формується кишеня 129 (див. фіг. 2). Таким чином, тілесна рідина надійно виводиться в кишеню 129 через передній і задній прохідні отвори 133, 134, що дозволяє запобігти контакту тілесної рідини зі шкірою користувача. На фіг. 14 показані деякі елементи захисного листа 103, а інші елементи опущені. Передній і 97427 26 задній наскрізні отвори 133, 134 мають по суті Uподібну форму, утворену по суті прямолінійними внутрішніми бічними кромками 135, 137 і вигнутою замикаючою областю 136, 138, що проходять із середньої області 132 у напрямі до переднього й заднього кінців 127, 128. Перший і другий еластичні елементи захисного листа 139, 140, що проходять уздовж передніх і заднього наскрізних отворів 133, 134 відповідно, прикріплені в розтягнутому стані до захисного листа 103. Перший і другий еластичні елементи захисного листа 139, 140 симетричні відносно поздовжньої центральної осі Р-Р і містять передні сегменти 139а, 140а, що проходять уздовж переднього наскрізного отвору 133, задні сегменти 13%, 140b, що проходять уздовж заднього наскрізного отвору 134, і опуклі сегменти 139с, що проходять у напрямку поздовжньої центральної осі Р-Р у середній області 132. Відстань W1 у поперечному напрямку X між першим і другим еластичними елементами захисного листа 139, 140 є найменшою між опуклими сегментами 139с, 140с, а відстань у поперечному напрямі X між передніми сегментами 139а, 140а, а також між задніми сегментами 139b, 140b поступово збільшується від середньої області 132 у напрямі до переднього й заднього кінців 127, 128. Протилежні бічні області 130, 131, що проходять зовні середньої області, якщо дивитися в поперечному напрямі, оснащені виїмками 141. Ці виїмки 141 сформовані шляхом відрізання захисного листа 103, так щоб утворювати V-подібні форми, що розширюються від точок, розташованих зовні опуклого сегмента 139с, 140с, якщо дивитися в поперечному напрямі X, у напрямі протилежних бічних кромок 142, 143, розташованих зовні відповідних бічних областей 130, 131, якщо дивитися в поперечному напрямі X. Для формування виїмок 141 бічні кромки 142, 143 також відрізають. Середня область 132 містить граничну лінію R-R, що розділяє середню частину 132 навпіл по довжині в поздовжньому напрямі Y, а виїмки 141 сформовані поблизу цієї граничної лінії R-R. Кожна з виїмок 141 містить передню область 141а, що проходить від граничної лінії R-R вперед у поздовжньому напрямі Y, і задню область 141b, що проходить від граничної лінії R-R назад у поздовжньому напрямі Y. Площа передньої області 141а обрана більшою від площі задньої області 141b. На фіг. 15 представлена схема із частковим розрізом для наочності, на якій показані вологовбирна прокладка 123, захисний лист 103 й одвороти 104 для захисту від протікання. Як показано, захисний лист 103 розташований на поверненій до шкіри користувача стороні вологовбирної прокладки 123, а одвороти 104 розташовані на поверненій до шкіри користувача стороні захисного листа 103. Розділовий лист 117 розташований між вологовбирною структурою 110 і захисним листом 103. Розділовий лист 117 сформований у середній області 132, причому верхній кінець 117а приєднаний до середньої області 132, а нижній кінець 117b приєднаний до внутрішнього листа 126 вологовбирної прокладки 123. Розмір розділового листа 117 у поперечному напрямі X більше розміру серед 27 ньої області 132 у поперечному напрямі X. Цей лист 117 містить бічні кромки 117с, розташовані одна напроти одної в поперечному напрямі X й проходять за середню область 132 у виїмки 141. На рівні верхнього кінця 117а бічні кромки 117с не приєднані за допомогою зв'язуючого до захисного листа 103, а на рівні нижнього кінця 117b ці кромки 117с приєднані за допомогою зв'язуючого до внутрішнього листа 126. Коли підгузок одягнутий на тіло користувача, захисний лист 103 підійнятий над вологовбирною прокладкою 123, внаслідок чого розділовий лист 117 піднімається в напрямі, у якому захисний лист 103 підійнятий над вологовбирною прокладкою 123. Внаслідок цього розділовий лист 117 розділяє кишеню 129 на передню й задню частини. У положенні підгузка, показаному на фіг. 15, до надягання на тіло користувача верхній і нижній кінці 117а, 117b розділового листа 117 складені разом. Бічні області 130, 131 захисного листа 103 відвернені в напрямі вологовбирної прокладки 123, так щоб формувати двошарові структури. Кожна із цих двошарових областей 130, 131 містить перший і другий еластичні елементи 139, 140 захисного листа, приєднані до них у розтягнутому стані за допомогою адгезиву (не показано). Кожен з одворотів 104 містить тришаровий лист, що має Z-подібний переріз. Більш конкретно, одворот 104 містить перший шар 144, другий шар 145 і третій шар 146. Перший шар 144 розташований між вологовбирною прокладкою 23 і корпусом 102 і приєднаний до верхнього листа 111 корпуса 102. Другий шар 145 відвернутий від першого шару 144 на повернену до шкіри користувача сторону захисного листа 103, так щоб розташовуватися зверху бічної області 130 або 131. Третій шар 146 відвернутий на повернену до шкіри користувача сторону захисного листа другого шару 145. Таким чином, одворот 104 відвернутий у напрямі шкіри користувача в наступному порядку: перший шар 144, другий шар 145 і третій шар 146, причому перший шар 144 і другий шар 145 розташовані один на одному через вологовбирну прокладку 123, а другий шар 145 розташований безпосередньо на третьому шарі 146. Третій шар 146 відвернутий на себе уздовж бічної кромки 147, так що до нього може бути приєднаний еластичний елемент одворота 148. Еластичний елемент одворота 148 розташований між шарами цієї двошарової кромки 147 і приєднаний до них за допомогою зв'язуючого в розтягнутому стані в поздовжньому напрямі Y між переднім і заднім кінцями 149, 150. На передньому й задньому кінцях 149, 150 одворота 104 перший шар 144 приєднаний за допомогою зв'язуючого до вологовбирної прокладки 123, другий шар 145 приєднаний за допомогою зв'язуючого до захисного листа 103, а третій шар 146 приєднаний за допомогою зв'язуючого до другого шару 145. Під дією стягуючого зусилля еластичного елемента одворота 148, прикладеного до одворота 104, другий шар 145 і третій шар 146 розвертаються й розміщаються на відстані від захисного листа 103 з утворенням стінки, як показано на фіг. 12. У даному описі частини другого шару 145 і третього шару 146, розташовані на відстані 97427 28 від захисного листа 103, тобто не приєднані за допомогою зв'язуючого до захисного листа 103, іменуються вільними кромками. Захисний лист 103 містить протилежні бічні області 130, 131, приєднані до верхнього листа 126 через першу область кріплення 151 і до одворота 104 через другу область кріплення 152 за допомогою зв'язуючого. Більш конкретно, перша область кріплення 151 сформована термоплавким клеєм або іншим адгезивом і розділена поблизу виїмки 141 у поздовжньому напрямку Y на першу передню область кріплення 153 і першу задню область кріплення 154. Перша передня область кріплення 153 проходить від місця поблизу передньої області 141а виїмки 141 до переднього кінця 127, а перша задня область кріплення 154 проходить від місця поблизу передньої області 141b виїмки 141 до заднього кінця 128. При формуванні цих областей кріплення 153, 154 бажано не допускати витікання адгезиву через виїмку 141. Друга область кріплення 152 сформована термоплавким клеєм або іншим адгезивом і розділена в поздовжньому напрямку Y. Більш конкретно, ця область кріплення 152 містить другу передню область кріплення 155, що проходить від місця поблизу передньої області 141а виїмки 141 до переднього кінця 127, і другу задню область кріплення 156, що проходить від місця поблизу передньої області 141b виїмки 141 до заднього кінця 128. При формуванні цих областей кріплення 155, 156 бажано не допускати витікання адгезиву через виїмку 141. Друга передня область кріплення 155 принаймні частково перекриває відповідні передні області 139а, 140а першого і другого еластичних елементів 139, 140 захисного листа, а друга задня область кріплення 156 принаймні частково перекриває відповідні задні області 139b, 140b першого і другого еластичних елементів 139, 140 захисного листа. На фіг. 16 представлена схема, на якій показані частини захисного листа 103, вологовбирної прокладки 123, першої області кріплення 151 і другої області кріплення 152. Як показано, другі передня й задня області кріплення 155, 156 сформовані таким чином, щоб розташовуватися всередині перших передньої й задньої областей кріплення 153, 154, якщо дивитися в поперечному напрямі X. Розмір L1 першої і другої передніх областей кріплення 153, 155 у поздовжньому напрямі Y по суті є однаковим. Довжина L2 другої задньої області кріплення 156 у поздовжньому напрямі Y менше довжини L3 першої задньої області кріплення 154. На фіг. 17 показано вид перерізу по лінії XVIIXVII, позначеній на фіг. 15, причому штрихпунктирні лінії вказують на стягнуті стани еластичних елементів 139, 140 захисного листа й еластичного елемента 148 одворота відповідно. Хоча показано бічну область 131 захисного листа 103, зрозуміло, що бічна область 130 аналогічна бічній області 131 відносно структури, а також призначення. Як показано, вільні кромки другого шару 145 і третього шару 146 одворота 104 розгорнуті таким чином, щоб розташовуватися на відстані від вологовбирної прокладки 123 при стягуванні еластичних елементів 140, 148, тобто коли підгузок 101 29 одягнутий на тіло користувача. Коли одворот 104 розгорнутий, бічна область 131, приєднана до вологовбирної прокладки 123 за допомогою другої області кріплення 152, розташованої на другому шарі 145, розміщується на відстані у напрямі назовні над вологовбирною прокладкою 123. Таким чином забезпечено, що захисний лист 103 надійно утримується в контакті з областю промежини користувача. Зокрема через те, що друга область кріплення 152 розташована збоку у напрямі всередину від першої області кріплення 151, захисний лист 103 може бути приєднаний до захисного одворота 104, так щоб розміщатися на відстані від вологовбирної прокладки 123 при підйомі одворота 104, внаслідок чого захисний лист 103 може надійно утримуватися в контакті зі шкірою користувача. На додаток до того, що захисний лист 103 надійно утримується в контакті зі шкірою користувача, наявність виїмок 141 дозволяє зменшити площу контакту захисного листа 103 зі шкірою користувача. Завдяки зменшенню площі контакту задуха, що виникає внаслідок контакту, може бути зменшена, а користувачі, таким чином, можуть бути захищені від появи екземи внаслідок задухи. Площа контакту може бути зменшена для покращення повітропроникності захисного листа 103, і така покращена повітропроникність додатково забезпечує запобігання екземи. При використанні підгузка передня сторона захисного листа 103, якщо дивитися в поздовжньому напрямі Y, може вступати в більш тісний контакт зі шкірою користувача, ніж задня сторона захисного листа 103, внаслідок чого ймовірність появи задухи в результаті сечовипускання на передній стороні є відносно високою. Із цієї причини розмір передньої області 141а виїмки 141 може бути обраний більше розміру задньої області 141b для того, щоб додатково забезпечити запобігання появи задухи в результаті контакту захисного листа 103 зі шкірою користувача. У виїмках 141 шкіра користувача безпосередньо вступає в контакт із внутрішнім листом 126 вологовбирної структури 110, і, таким чином, волога, наприклад, піт, може безпосередньо поглинатися вологовбирною структурою 110 для зменшення екземи, що виникає у користувача в результаті задухи. Бічні кромки 117с розділового листа 117 розташовані у відповідних виїмках 141. У середній області 132 розділовий лист 117 розділяє кишеню 129 на задню й передню частини і, таким чином, запобігає переміщенню тілесних рідин, що надійшли в передній наскрізний отвір 133, до заднього наскрізного отвору 134, і переміщення тілесних рідин, що надійшли в задній наскрізний отвір 134, до переднього наскрізного отвору 133. У виїмках 141 верхній кінець 117а розділового листа 117 не приєднаний до захисного листа 103, а його бічні кромки 117с залишені відкритими. Таким чином, ці частини розділового листа 117 служать для покриття й блокування виділень організму, таких як кал, що переміщаються через виїмки. Покриття адгезивом може бути виконане шляхом розділення першої й другої областей кріплення 151, 152 навпіл по їх довжині в поздовжньому 97427 30 напрямку Y із проходженням через відповідні виїмки 141. Таким чином, можна запобігти безпосередньому контакту адгезива зі шкірою користувача й захистити шкіру користувача від будь-яких подразнень шкіри, що виникають у результаті контакту з адгезивом. Перша й друга області кріплення 151, 152 не з'єднані одна з одною за допомогою зв'язуючого, так що захисний лист 103 може витягатися за допомогою других передньої й задньої областей кріплення 155, 156 у чотирьох напрямках, вперед, назад, вліво й вправо, коли підгузок одягнутий на тіло користувача, а одвороти 104 піднімаються. Внаслідок цього може бути відвернене провисання захисного листа 103 поблизу середньої області 132, а ця середня область 132 захисного листа 103 може надійно утримуватися в контакті зі шкірою користувача. Другі передні області кріплення 155 сформовані на бічних областях 130, 131 переднього наскрізного отвору 133, внаслідок чого бічні області 130, 131 можуть витягатися у напрямку назовні, якщо дивитися в поперечному напрямку X, через передні області кріплення 155, коли піднімаються одвороти 104. Площа розкриття переднього наскрізного отвору 133 збільшується, коли бічні області 130, 131 витягуються назовні в поперечному напрямку X. Через те, що передній наскрізний отвір 133 виконаний з можливістю розміщення напроти зовнішніх геніталій користувача, площа його розкриття може бути збільшена з метою запобігання контакту захисного листа 103 із зовнішніми геніталіями користувача й захисту шкіри користувача від будь-якого надмірного подразнення. Розмір другої задньої області кріплення 156 вибирають менше розміру першої задньої області кріплення 154 у поздовжньому напрямі Y, так що площа розкриття заднього наскрізного отвору 134 не виявляється надмірно великою. Через те, що задній наскрізний отвір 134, що має надмірно велику площу, може допускати повернення будь-якої кількості калу з кишені, відповідно до цього варіанта реалізації площу розкриття заднього наскрізного отвору 134 обмежують належним чином, що дозволяє запобігти такому небажаному явищу. Розмір першої задньої області кріплення 154 вибирають більше розміру другої задньої області кріплення 156 у поздовжньому напрямі Y, що полегшує підйом бічних областей 130, 131 захисного листа 103 на зразок бар'єрів. Завдяки цьому запобігають поверненню якої-небудь кількості калу із заднього наскрізного отвору 134 до вологовбирної прокладки 123, розташованої під виїмками 141, і його переміщення через виїмки 141 у контакті зі шкірою користувача. Хоча відповідно до цього варіанта реалізації захисний лист 103 приєднують до корпуса 102 за допомогою перших областей кріплення 151 і до одворотів 104 за допомогою других областей кріплення 152, не обов'язково використовувати ці першу й другу області кріплення 151, 152, оскільки необхідна функція може бути також виконана одною з них. Перша й друга області кріплення 151, 152 можуть бути сформовані термоплавким клеєм на основі каучука, зазвичай використовуваного в цій галузі техніки, або шляхом зазвичай викорис 31 товуваної технології, такої як звукове зварювання або термозварювання. Крім того, перша й друга області кріплення 151, 152 можуть бути закріплені безперервно або з інтервалами на захисному листі 103, так щоб у кожному випадку описувати стрічкоподібну форму. Хоча відповідно до цього варіанта реалізації захисний лист 103 й одвороти 104 містять одиночні листи відповідно, можна формувати їх шляхом з'єднання пари листів за допомогою адгезива відповідно. У цьому випадку еластичні елементи 139, 140 захисного листа, а також еластичний елемент одворота 148 можуть бути розташовані між парою листів відповідно. У випадку якщо захисний лист 103 сформований парою листів, зовнішні кромки цих листів, що утворюють виїмку 141, переважно приєднані шляхом склеювання або зварювання з метою запобігання надходження виділень організму через проміжок, що утворюється в іншому випадку між зовнішніми кромками листів. Хоча відповідно до цього варіанта реалізації захисний лист 103 містить U-подібні передні й задні наскрізні отвори 133, 134, винахід не обмежений цим варіантом реалізації, і захисний лист 103 може містити вирізані в ньому О-подібні передні й задні наскрізні отвори. Відповідно до другого аспекту даного винаходу захисний лист 103, а також одвороти 104 можуть бути сформовані, наприклад, вологонепроникним і повітропроникним нетканим матеріалом, верхній лист 111, а також задній лист 112 можуть бути сформовані, наприклад, повітропроникним нетканим матеріалом, лист 113 може бути сформований, наприклад, пластмасовою плівкою, а вологовбирна серцевина 125 може бути сформована, наприклад, сумішшю пульпи пушка й надпоглинаючих полімерних часток. Всі ці матеріали зазвичай використовуються у відповідній галузі техніки. Другий варіант реалізації відповідно до другого аспекту винаходу. На фіг. 18 показаний другий варіант реалізації відповідно до другого аспекту винаходу. Відповідно до цього другого варіанта реалізації виїмка, сформована в захисному листі 103, має S-подібну форму, яка відрізняється від форми в першому варіанті реалізації, а інші складові частини аналогічні складовим частинам у першому варіанті реалізації. Таким чином, детальний опис цих аналогічних складових частин далі опускається. Відповідно до цього варіанта реалізації бічні області 130, 131 захисного листа 130 частково відрізані з формуванням виїмок 157. Ці виїмки 157 розширюються від місць, розташованих зовні опуклих сегментів 139с, 140с першого й другого еластичних елементів захисного листа 139, 140, якщо дивитися в поперечному напрямі X, у напрямі до бічних кромок 142, 143 відповідно. Слід зазначити, що ці виїмки сформовані шляхом відрізання захисного листа 103 без часткового відрізання бічних кромок 142, 143, так щоб формувати по суті трикутні виїмки, а не відрізаний захисний лист 103. Шляхом оснащення таким чином захисного листа 103 виїмками 157 площа захисного листа 103, що вступає в контакт зі шкірою користувача, може 97427 32 бути зменшена, і, таким чином, у користувача не з'являється екзема. Відповідно до цього варіанта реалізації частини захисного листа 103 зберігають уздовж бічних кромок 142, 143, що дозволяє формувати першу область кріплення 151, що служить для з'єднання захисного листа 103 і внутрішнього листа 126 один з одним за допомогою зв'язуючого без розділення першої області кріплення 151 на дві частини. Однак зрозуміло, що першу область кріплення 151 переважно розділяють на передню й задню частини, якщо потрібно збільшити відстань між захисним листом 103 і корпусом, коли захисний лист 103 розташований на відстані над корпусом. Також можна оснастити бічні області 130, 131 малими наскрізними отворами з метою зменшення площі контакту. Третій варіант реалізації відповідно до другого аспекту винаходу. На фіг. 19 й 20 показаний третій варіант реалізації відповідно до другого аспекту винаходу, який відрізняється тим, що захисний лист 103 оснащений середніми еластичними елементами 158 у бічних областях 130, 131 відповідно. Інші ознаки аналогічні ознакам у першому варіанті реалізації, а їхній детальний опис далі опускається. Середні еластичні елементи 158 розташовані в середній області 132 зовні опуклих сегментів 139с, 140с першого й другого еластичних елементів захисного листа 139, 140, якщо дивитися в поперечному напрямку X. Ці еластичні елементи 158 проходять назовні, якщо дивитися в поперечному напрямі X, від місць поблизу відповідних опуклих сегментів 139с, 140с у напрямі бічних кромок 142, 143, і приєднані за допомогою зв'язуючого в розтягнутому стані до захисного листа 103. Зовні середніх еластичних елементів 158 у поперечному напрямі X кожна з перших областей кріплення 151 розділена на першу й другу області кріплення 153, 154. Більш конкретно, зовні кожного із середніх еластичних елементів 158 у поперечному напрямі X захисний лист 103 не приєднаний за допомогою зв'язуючого ні до внутрішнього листа 126, ні до одворота 104. При стягуванні середніх еластичних елементів 158 під час використання підгузка, бічні області 130, 131 захисного листа 103 витягуються усередину в поперечному напрямі X у напрямі до поздовжньої центральної осі Р-Р і стягуються в цьому напрямі, як показано на фіг. 20. Внаслідок цього площа контакту захисного листа 103 зі шкірою користувача зменшується достатньо для усунення задухи й, таким чином, усунення екземи, що виникає через надмірно велику площу контакту. Перший варіант реалізації відповідно до третього аспекту винаходу. На фіг. 21-27 показаний перший варіант реалізації відповідно до першого аспекту винаходу. На фіг. 21 показане зображення підгузка 101, одягнутого на тіло користувача, із частковим розрізом для наочності. Як показано, підгузок201 містить вологовбирний корпус 202, захисний лист 203 й одвороти 204. Корпус 202 виконаний у формі трусів й утворений поперечним напрямком X, вертикальним напрямком Y, напрямком спереду назад 33 Z, внутрішньою стороною 205, поверненою до шкіри користувача, зовнішньою стороною 206, поверненою до одягу користувача, передньою областю 207 талії, задньою областю 208 талії й областю промежини 209, що проходить між зазначеними передньою й задньою областями 207, 208. Корпус 202 містить верхній лист 211, задній лист 212 і вологонепроникний лист 213 для захисту від протікання, розташований між цими верхнім і заднім листами 211, 212. Передня й задня області 207, 208 відповідно мають пари бічних кромок 214, 215, розташованих плоско й з'єднаних одна з одною у стиках 216, розташованих з інтервалами уздовж відповідних бічних кромок 214, 215, для формування швів. Таким чином, передня й задня області 207, 208 з'єднані одна з одною уздовж відповідних бічних кромок 214, 215 з формуванням отвору 218, обмеженого цими передньою й задньою областями 207, 208, і пари отворів для ніг 219, обмежених відповідними рядами стиків 216 й областю промежини 209. Еластичні елементи 220 проходять по окружності уздовж зовнішньої кромки отвору для талії 218, а еластичні елементи ніг 221 проходять по окружності уздовж відповідних зовнішніх кромок отворів для ніг 219. Ці еластичні елементи 220, 221 розташовані між верхнім листом 211 і заднім листом 212 і приєднані в розтягнутому стані принаймні до одного з цих листів 211, 212 за допомогою адгезиву (не показано). На фіг. 22 показаний переріз по лінії ХХII-ХХII, позначеній на фіг 21, із частковим розрізом для наочності. Як показано на фіг. 22, вологовбирна структура 210 розташована на поверненій до шкіри користувача внутрішній стороні 205 корпуса 202, захисний лист 203 розташований на поверненій до шкіри користувача стороні вологовбирної структури 210, а одвороти 204 розташовані на поверненій до шкіри користувача стороні захисного листа 203. Хоча в цьому варіанті реалізації вологовбирна структура 210 проходить через область промежини 209 у передню й задню області 207, 208 у поздовжньому напрямі Y, ця вологовбирна структура 210 може ефективно виконувати свою функції, якщо проходить принаймні через область промежини 209. Вологовбирна структура 210 містить вологовбирну прокладку 223, розташовану на внутрішній поверхні верхнього листа 211. Вологовбирна прокладка 223 містить вологовбирну серцевину 225, закриту вологовбирним і вологорозповсюджуючим листом 224, таким як папіросний папір, і внутрішнім листом 226, що покриває цей лист 224. Повернена до шкіри користувача сторона прокладки 223 покрита листом 213, розташованим на внутрішній поверхні заднього листа 212 для запобігання витікання тілесних рідин, убраних серцевиною 225, назовні підгузка 201. Лист 213 може бути приєднаний безпосередньо до нижньої поверхні прокладки 223 за допомогою зв'язуючого. Захисний лист 203 приєднаний поблизу його переднього й заднього кінців 227, 228 до внутрішнього листа 226 шляхом склеювання або зварювання. Передній і задній кінці 227, 228 розташовані в передній області 207 і задній області 208 відпо 97427 34 відно. У показаному підгузку, виконаному у формі трусів, область 209 згинається, а захисний лист 203 піднімається над внутрішнім листом 226 у поздовжньому напрямі Y при стягуванні еластичних елементів захисного листа, як описано далі. Передній і задній кінці 227, 228 захисного листа 203 приєднані до внутрішнього листа 226 за допомогою зв'язуючого, так що захисний лист 203 у цілому має форму на зразок підвішеного гамака. Внаслідок цього між захисним листом 203 і вологовбирною прокладкою 223 формується кишеня 229. Одворот 204 розташовується на відстані над захисним листом 203 при стягуванні еластичних елементів одворотів, як описано далі, і формує стінку, що проходить у поздовжньому напрямі Y. Між захисним листом 103 і вологовбирною структурою 110 розташований розділовий лист 117, виконаний з можливістю розділення кишені 129 на сторону передньої області 107 і сторону задньої області 108. Розділовий лист 117 має верхній і нижній кінці 117а, 117b, розташовані один напроти одного в поздовжньому напрямі Y і проходять в поперечному напрямі X, причому верхній кінець 117а приєднаний до захисного листа 103 шляхом зварювання або склеювання, а нижній кінець 117b приєднаний до внутрішнього листа 103 шляхом зварювання або склеювання. Розділовий лист 117 проходить від передньої сторони до задньої сторони відносно площини креслення на фіг. 12 і підіймається на внутрішньому листі 126 для розділення кишені 129 на задню й передню частини при розміщенні захисного листа 103 на відстані від вологовбирної структури 110. Розділовий лист 117 сформований нетканим матеріалом, переважно водонепроникною пластмасовою плівкою і т.п. Одворот 104 розташовується над захисним листом 103 під дією еластичних елементів одворота для формування стінки, що проходить у поздовжньому напрямі Y, як описано далі. На фіг. 23 показаний вид зверху підгузка 201, одержаний шляхом розгортання підгузка 201 у поздовжньому напрямі Y, а також у поперечному напрямі X після відділення передньої й задньої областей 207, 208 одна від одної уздовж відповідних рядів з'єднань 216, показаних на фіг. 21. У показаному положенні підгузка 201 відповідні еластичні елементи знаходяться у розтягнутому стані, так що підгузок 201 може залишатися плоским. Підгузок 201 має поздовжню центральну вісь Р-Р, що розділяє підгузок 201 навпіл по довжині в поперечному напрямі X, і поперечну центральну вісь Q-Q, що розділяє підгузок 201 навпіл по довжині в поздовжньому напрямі Y, і є двухстороннєсиметричним відносно поздовжньої центральної осі Р-Р. Корпус 202 має ввігнуту форму, а вологовбирна прокладка 223 являє собою прямокутник і ламінована на верхній лист 211 корпуса 202. Захисний лист 203 містить пару бічних областей 230, 231, розташованих одна напроти одної з проміжком у поперечному напрямі X, і середню область 232, що проходить між цими бічними областями 230, 231 і розташовану в області промежини 209. Бічні області 230, 231 разом із середньою областю 232 формують передні й задні наскрізні отвори 233, 35 234. Передній наскрізний отвір 233 має по суті Uподібну форму й проходить із середньої області 232 у передню область 207, а задній наскрізний отвір 234 має по суті U-подібну форму й проходить із середньої області 232 у задню область 208. Передній наскрізний отвір 233 утворений парою внутрішніх бічних кромок 235 відповідних бічних областей 230, 231 і вигнутою замикаючою областю 236, що з'єднує ці внутрішні бічні кромки 235 одну з одною. Задній наскрізний отвір 234 утворений парою внутрішніх бічних кромок 237 відповідних бічних областей 230, 231 і вигнутою замикаючою областю 238, що з'єднує ці внутрішні бічні кромки 237 одну з одною. Ці вигнуті замикаючі області 236, 238 переднього і заднього наскрізних отворів 233, 234 утворені середньою областю 232 захисного листа 203. Одвороти 204 містять пару листів, що проходять у поздовжньому напрямі Y симетрично відносно поздовжньої центральної осі Р-Р, і виготовлені, наприклад, на основі нетканого матеріалу або переважно вологонепроникної пластмасової плівки. Одвороти 204 сформовані таким чином, щоб перекривати відповідні контактуючі зі шкірою поверхні бічних областей 230, 231 захисного листа 203. Розмір кожного одворота 204 у поперечному напрямі X більше або по суті дорівнює розміру окремої бічної області 230, 231 захисного листа 203 у поперечному напрямі X. Цей підгузок 201 може бути одягнутий на тіло користувача, так що зовнішні геніталії користувача розташовуються напроти переднього наскрізного отвору 233, задній прохід користувача розташовується напроти заднього наскрізного отвору 234, а область шкіри користувача між зовнішніми геніталіями й заднім проходом розташовується напроти середньої області 232. Коли підгузок 201 одягнутий на тіло користувача, область 236 переднього наскрізного отвору 233 переважно розташовується спереду поперечної центральної осі Q-Q, а область 238 заднього наскрізного отвору 234 переважно розташовується безпосередньо на поперечній центральній осі Q-Q або поблизу неї. Таким чином, вологовбирна прокладка 223 згинається в поздовжньому напрямі Y, а захисний лист 203 підіймається й вступає в контакт зі шкірою користувача при стягуванні еластичних елементів захисного листа 239, так що між захисним листом 203 і вологовбирною прокладкою 223 формується кишеня 229 (див. фіг. 22). Таким чином, тілесна рідина надійно виводиться в кишеню 229 через передній і задній прохідні отвори 233, 234, що дозволяє запобігти прямому контакту тілесної рідини зі шкірою користувача. На фіг. 24 представлена схема із частковим розрізом для наочності, на якій показані вологовбирна прокладка 223, захисний лист 203 й одвороти 204 для захисту від протікання. Бічні області 230, 231 захисного листа 203 відвернені в напрямі вологовбирної прокладки 223 і формують складені області 242, так щоб утворювати двошарові структури. Складені області 242 приєднані до внутрішнього листа 226 вологовбирної прокладки 223 через стикові області 243. Кожна із цих двошарових бічних областей 230, 231 містить еластичні еле 97427 36 менти 239, приєднані до них за допомогою адгезиву (не показано). Більш конкретно, ці еластичні елементи 239 приєднані до відповідних бічних областей 230, 321 у розтягнутому стані в поздовжньому напрямі Y. Передній і задній наскрізні отвори 233, 234 мають по суті U-подібну форму, проходять із середньої області 232 у напрямі передньої й задньої областей 207, 208 й утворені по суті прямолінійними внутрішніми бічними кромками 235, 237 і вигнутою замикаючою областю 236, 238. Еластичні елементи захисного листа 239 розташовані уздовж переднього і заднього наскрізних отворів 233, 234 відповідно. Більш конкретно, кожен з еластичних елементів 239 містить по суті прямолінійний сегмент 239а, що проходить поблизу внутрішньої бічної кромки 235 переднього наскрізного отвору 233, і по суті прямолінійний задній сегмент 239b, що проходить поблизу внутрішньої бічної кромки 237 заднього наскрізного отвору 234. У середній області 232, що з'єднує передній і задній наскрізні отвори 233, 234, еластичний елемент 239 містить опуклий сегмент 239с, що проходить у напрямі поздовжньої центральної осі Р-Р. Захисний лист 203 оснащений зовні опуклих сегментів 239с, якщо дивитися в поперечному напрямі X, складками 240, що проходять у поперечному напрямі X. Ці складки 240 сформовані шляхом термообробки, включаючи зварювання й прикладення тиску. Ці складки 240 сформовані зовні середньої області 232, так щоб проходити в поперечному напрямі X. Розмір кожної із цих складок 240 у поперечному напрямі X обраний по суті таким, що дорівнює розміру еластичного елемента 239 захисного листа при вимірюванні від опуклого сегмента 239с до бічної кромки захисного листа 203. Як показано на фіг. 25, на якій зображений переріз по лінії XXV-XXV, позначеній на фіг. 24, зазначена складка 240 має форму жолобка 241, сформованого шляхом термообробки під тиском, так щоб визначати складання захисного листа 203. Як показано на фіг. 24, стикові області 243 проходять від переднього кінця 227 до заднього кінця 228 у поздовжньому напрямі Y всередині бічних кромок 244, 245 вологовбирної прокладки 223, якщо дивитися в поперечному напрямі X. Більш конкретно, стикові області 243 зазвичай виготовляють на основі звичайного термоплавкого клею на основі каучука, але також можна формувати ці стикові області 243 за допомогою інших засобів, таких як звукове зварювання або термозварювання. Кожен з одворотів 204 містить тришаровий лист, що має Z-подібний переріз. Більш конкретно, одворот 204 містить перший шар 246, другий шар 247 і третій шар 248. Перший шар 246 розташований між вологовбирною прокладкою 223 і корпусом 102. Другий шар 247 відвернутий від першого шару 246 на повернену до шкіри користувача сторону захисного листа 203, так щоб розташовуватися зверху бічної області 230 або 231. Третій шар 248 відвернутий на повернену до шкіри користувача сторону захисного листа другого шару 247. Таким чином, одворот 204 відвернутий у напрямі шкіри користувача в наступному порядку: перший шар 37 246, другий шар 247 і третій шар 248, причому перший шар 246 і другий шар 247 розташовані один на одному через вологовбирну прокладку 227, а другий шар 247 розташований безпосередньо на третьому шарі 248. Третій шар 248 відвернутий на себе уздовж його бічної кромки 249, так що до нього може бути приєднаний еластичний елемент одворота 250. Еластичний елемент одворота 250 приєднаний до цієї двошарової бічної кромки 249 за допомогою зв'язуючого в розтягнутому стані в поздовжньому напрямі Y. На передньому й задньому кінцях 51, 52 одворота 204 перший шар 246 приєднаний за допомогою зв'язуючого до вологовбирної прокладки 223, другий шар 247 приєднаний за допомогою зв'язуючого до захисного листа 203, а третій шар 248 приєднаний за допомогою зв'язуючого до другого шару 247. Перший шар 246 приєднаний за допомогою зв'язуючого до верхнього листа 211 корпуса 202, так щоб проходити в поздовжньому напрямі Y, між переднім і заднім кінцями 51, 52, і таким чином формує закріплену кромку. Під дією стягуючого зусилля еластичного елемента одворота 250, прикладеного до одворота 204, другий шар 247 і третій шар 248 розвертаються й, таким чином, розміщаються на відстані від захисного листа 203 з утворенням стінки, як показано на фіг. 22. У даному описі частини другого шару 247 і третього шару 248, виконані з можливістю розміщатися на відстані від захисного листа 203, тобто не приєднані за допомогою зв'язуючого до захисного листа 203, іменуються вільною кромкою. На фіг. 26 показані захисний лист 103, одвороти 204 і вологовбирна прокладка 223 у положенні, коли такий підгузок одягнутий на тіло користувача. У цьому положенні, як показано, еластичні елементи 239 захисного листа, а також еластичні елементи 250 одворотів стягуються. Стягування еластичних елементів 239 захисного листа змушує згинатися вологовбирну прокладку 223 й одночасно розміщатися захисному листу 203 на відстані над вологовбирною прокладкою 223. Стягування еластичних елементів 239 одворота призводить до розгортання вільних кромок другого шару 247, а також третього шару 248 одворотів 204 у напрямі, в якому ці шари розміщуються на відстані від вологовбирної прокладки 223, і до підйому їх зі складеного на відстані положення. Коли вологовбирна прокладка 223 згинається, як описано вище, захисний лист 203 також виявляється під дією сили, що згинає його в поздовжньому напрямі Y. Захисний лист 203 оснащений складками 240, оснащеними, у свою чергу, жолобками 241, що полегшують розгортання захисного листа 203 уздовж складок 240 при вигині вологовбирної прокладки 223. Таким чином, захисний лист 203 розвертається таким чином, щоб бути опукло вигнутим у напрямі вологовбирної прокладки 223. Складки 240 сформовані зовні опуклих сегментів 239с еластичних елементів 239 захисного листа, якщо дивитися в поперечному напрямі X. Внаслідок цього стягуюче зусилля еластичних елементів 239, спрямоване від бічних областей 230, 231 у напрямі поздовжньої центральної осі Р-Р, прикладене до середньої області 232 захисного листа 97427 38 203, додатково полегшуючи розгортання бічних областей 230, 231 уздовж складок 240. На фіг. 27 показаний переріз по лінії XXVIIXXVII, позначеній на фіг. 24, причому штрихпунктирними лініями позначений підгузок, одягнутий на тіло користувача. Хоча на фіг. 27 показана бічна область 231 захисного листа 203, зрозуміло, що бічна область 230 аналогічна бічній області 231. Стягування еластичних елементів 239 захисного листа змушує середню область 232 захисного листа 203 розміщатися на відстані над вологовбирною прокладкою 223 і вступати в контакт зі шкірою користувача. Зовні середньої області 232, сформованої уздовж складок 240, якщо дивитися в поперечному напрямі X, захисний лист 203 складний уздовж цих складок 240, так щоб похило проходити від середньої області 232 до вологовбирної прокладки 223. Захисний лист 203 приєднаний до вологовбирної прокладки 223 за допомогою зв'язуючого через стикові області 243. Стикові області 243 розташовані всередині бічних кромок 244, 245 вологовбирної прокладки 223, якщо дивитися в поперечному напрямі X, і, таким чином, при розміщенні захисного листа 203 на відстані від вологовбирної прокладки 223, частина вологовбирної прокладки 223, не покрита захисним листом 203 й одворотами 204 , тобто відкрита частина 253, формується між бічними кромками 244, 245 і стиковими областями 243. Сеча, що залишається в іншому випадку на захисному листі 203, може виводитися уздовж складок 240 до вологовбирної прокладки 223 і поглинатися цією прокладкою 223. Таким чином, навіть у випадку сечовипускання, що виникає на захисному листі 203, сеча надійно виводиться від захисного листа 203 до вологовбирної прокладки 223, а користувач може бути захищений від подразнення шкіри, що виникає через сечу, яка залишається на захисному листі 203. Стикові області 243 сформовані таким чином, щоб перекривати відповідні вільні кромки одворотів 204 у їх складеному стані. Більш конкретно, стикові області 243 розташовані таким чином, щоб перекривати другий шар 247 і третій шар 248 відповідно. У випадку якщо стикові області 243 розташовані таким чином, щоб перекривати закріплені кромки, області, утворені між стиковими областями 243 і бічними кромками 244, 245, при підйомі одворотів 204 закриваються цими одворотами 204, а відкрита область 253 не формується. Із цієї причини стикові області 243 повинні бути розташовані таким чином, щоб перекривати вільні кромки. Зовні відкритої області 253 вологовбирної прокладки 223, якщо дивитися в поперечному напрямі X, одвороти 204 піднімаються над бічними кромками 244, 245 вологовбирної прокладки 223. Таким чином, може бути відвернене витікання сечі, виведеної в зазначену відкриту область 253. В області еластичних елементів 239 захисного листа, що перекривають одвороти 204 захисного листа, еластичні елементи 239 захисного листа не вступають у прямий контакт зі шкірою користувача, і подразнення шкіри може бути відповідним чином зменшено. 39 Відповідно до цього варіанта реалізації, складки 240 формують шляхом термообробки. Бічні області 230, 231 відвертають назад і з'єднують відвернені таким чином протилежні поверхні відповідних бічних областей 230, 231 одна з одною шляхом термічного зварювання для формування складок, що проходять у поперечному напрямі X. Шляхом нанесення адгезиву на сторону захисного листа 203, повернену до шкіри користувача, бічні області 230, 231 можуть бути відвернені й закріплені для формування складок. Між захисним листом 203 і внутрішнім листом 226 може бути розташований розділовий лист, виконаний з можливістю розділення кишені на передню кишеню, утворену в передній області 207, і задню кишеню, утворену в задній області 108, для формування складок. У цьому випадку один кінець розділового листа приєднаний за допомогою зв'язуючого до захисного листа 203, а інший кінець приєднаний за допомогою зв'язуючого до внутрішнього листа 226, так що захисний лист 203 розташований на відстані від корпуса, витягується в напрямі корпуса в стиковій області розділового листа, а в області, що розтягується таким чином, формуються складки. Більш конкретно, в області захисного листа 203, що витягується таким чином, захисний лист 203 розміщується від корпуса на меншій відстані, ніж інша область захисного листа 203. Внаслідок цього в області захисного листа 203, що розтягується в напрямі корпуса, формується складка, опукло вигнута в напрямі корпуса. Захисний лист 203, що має різну тонкість волокон й, отже, різну твердість, також може бути використаний для формування складки. Хоча відповідно до цього варіанта реалізації в бічних областях 230, 231 розташована одиночна складка 240, у цих областях 230, 231 можуть бути розташовані декілька складок, що проходять одна паралельно одній, або одиночні складки кожної із цих областей 230, 231 можуть бути з'єднані одна з одною для формування одиночної складки 240, що безперервно проходить через дві бічні області 230, 231. Хоча відповідно до цього варіанта реалізації використовують еластичні елементи 239 захисного листа, що містять опуклі сегменти 239с, можуть також використовуватися еластичні елементи 239 захисного листа, що містять два еластичних елементи 239, що перетинаються в області 232, або еластичні елементи 239 захисного листа, розділені в поздовжньому напрямі Y в області 232. Хоча відповідно до цього варіанта реалізації використовують передній і задній наскрізні отвори 233, 234, один із цих отворів може не використовуватися, або ці наскрізні отвори можуть бути закриті по окружності в передній і задній областях 207, 208 відповідно. Інакше кажучи, як наскрізні отвори не обов'язково використовують U-подібні наскрізні отвори, а можуть використовувати, наприклад, Оподібні наскрізні отвори. Хоча відповідно до цього варіанта реалізації захисний лист 203 й одвороти 204 містять одиночні листи, можна формувати їх шляхом з'єднання пари листів за допомогою адгезиву відповідно. У цьому випадку еластичний елемент 239 захисного 97427 40 листа, а також еластичний елемент одворота 250 можуть бути розміщені між парою листів відповідно. Складки 240 можуть формувати на одному із цих двох листів після їхнього нанесення одного на одного. Другий варіант реалізації відповідно до третього аспекту винаходу. На фіг. 28 показаний другий варіант реалізації відповідно до третього аспекту винаходу. Цей варіант реалізації аналогічний першому варіанту реалізації за винятком того, що захисний лист оснащений розрізами 254. Інші ознаки аналогічні ознакам першого варіанта реалізації, а їхній детальний опис далі опускається. Відповідно до цього другого варіанта реалізації захисний лист 203 оснащений розрізами 254. Ці розрізи проходять через захисний лист 203 у напрямі товщини. Розрізи 254 сформовані шляхом часткового відрізання відповідних складок 240, так щоб проходити на відповідних складках 240 у поперечному напрямі X. Довжина L1 кожного із цих розрізів 254 у поперечному напрямі X по суті відповідає 1/2 відстані L2 від опуклого сегмента 239с еластичного елемента 239 захисного листа до бічної кромки захисного листа 203. Якщо довжина L1 розрізу 254 перевищує це значення, міцність захисного листа 203 зменшується. Довжина складки 240 по суті дорівнює довжині L2. Відповідно до цього другого варіанта реалізації, області, у яких сформовані розрізи 254, мають відносно малу жорсткість для полегшення складання захисного листа 203. На обох сторонах розрізу 254 у поперечному напрямі X складка 240 є суміжною відносно цього розрізу 254. Складка 240 разом з розрізом 254 полегшує складання захисного листа 203. Розріз 254 проходить через захисний лист 203 у напрямі товщини, дозволяючи виводити сечу, що залишається на захисному листі 203, через розріз 254 до вологовбирної прокладки 223. Сеча, що залишається на захисному листі 203, може бути виведена до вологовбирної прокладки 223 швидше, ніж у випадку захисного листа 203, оснащеного тільки складками 240. Хоча відповідно до цього варіанта реалізації розріз 254 є прямокутним, форма розрізу 254 не обмежена цим випадком, і розріз 254 може мати різні інші форми, такі як еліптичну форму, що проходить у поперечному напрямі X. Навіть коли складки формують шляхом термообробки, розрізи 254 можуть бути сформовані так, щоб перекривати складки 240 для зменшення подразнення шкіри внаслідок наявності цих складок 240. Відповідно до третього варіанта реалізації захисний лист 203, а також одвороти 204 можуть бути сформовані, наприклад, вологонепроникним і повітропроникним нетканим матеріалом, верхній лист 211, а також задній лист 212 можуть бути сформовані, наприклад, повітропроникним нетканим матеріалом, лист 213 може бути сформований, наприклад, пластмасовою плівкою, а вологовбирна серцевина 225, розташована у вологовбирній прокладці 223, може бути сформована, наприклад, сумішшю пульпи пушка й надпоглинаючих полімерних часток. Всі ці матеріали 41 зазвичай використовуються у відповідній галузі 97427 техніки. 42 43 97427 44 45 97427 46 47 97427 48 49 97427 50 51 97427 52 53 97427 54 55 97427 56 57 97427 58 59 97427 60
