Пристрій для кріплення рейок

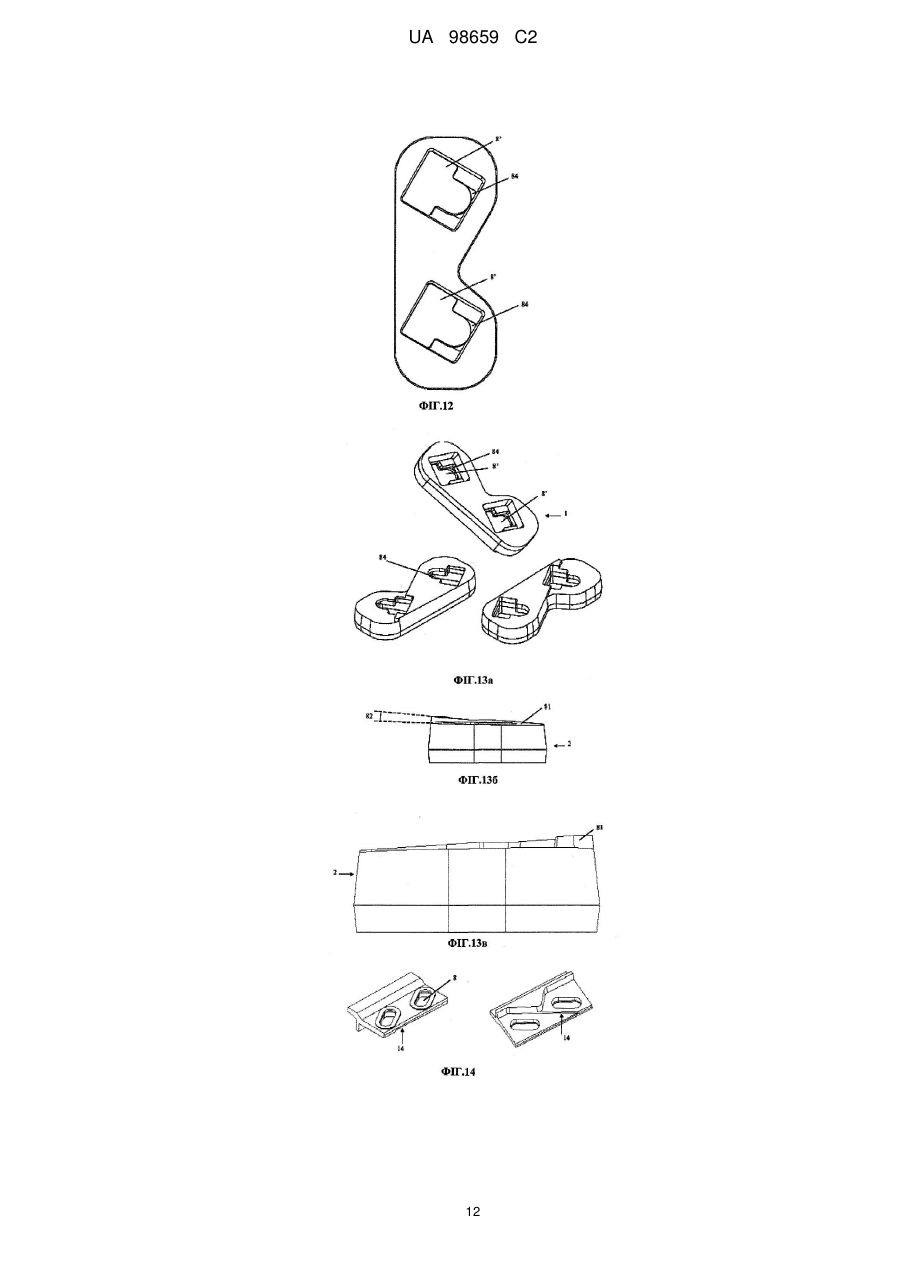

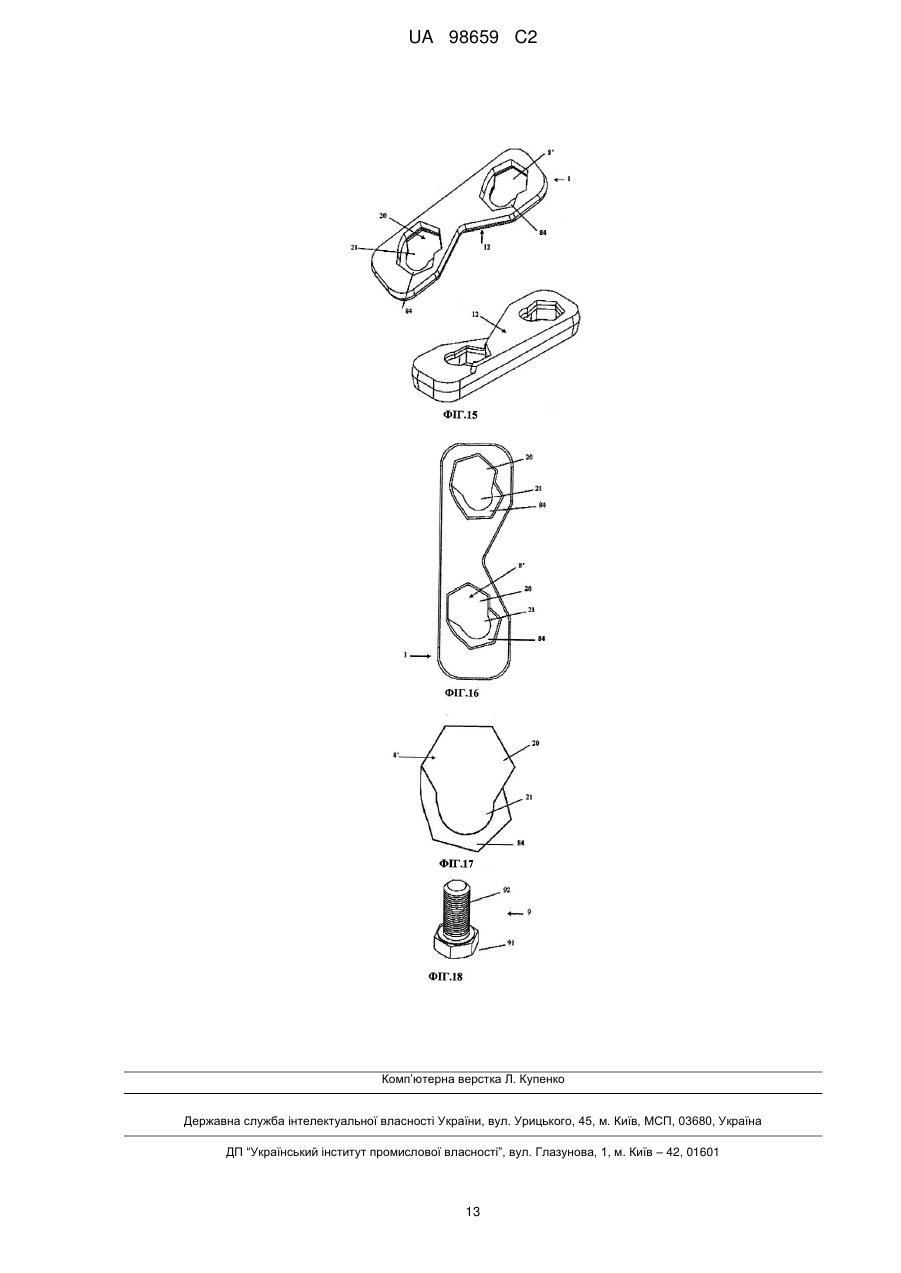

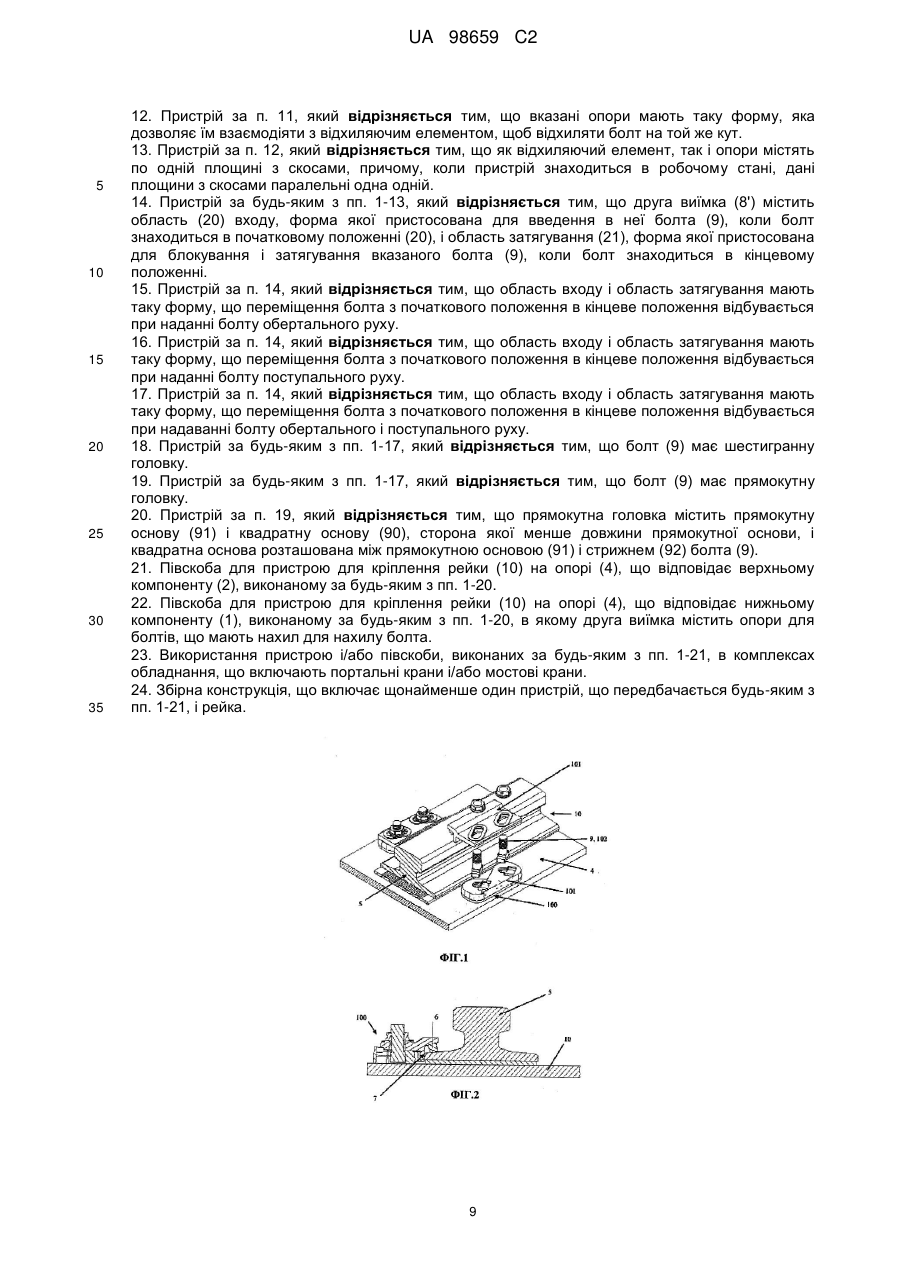

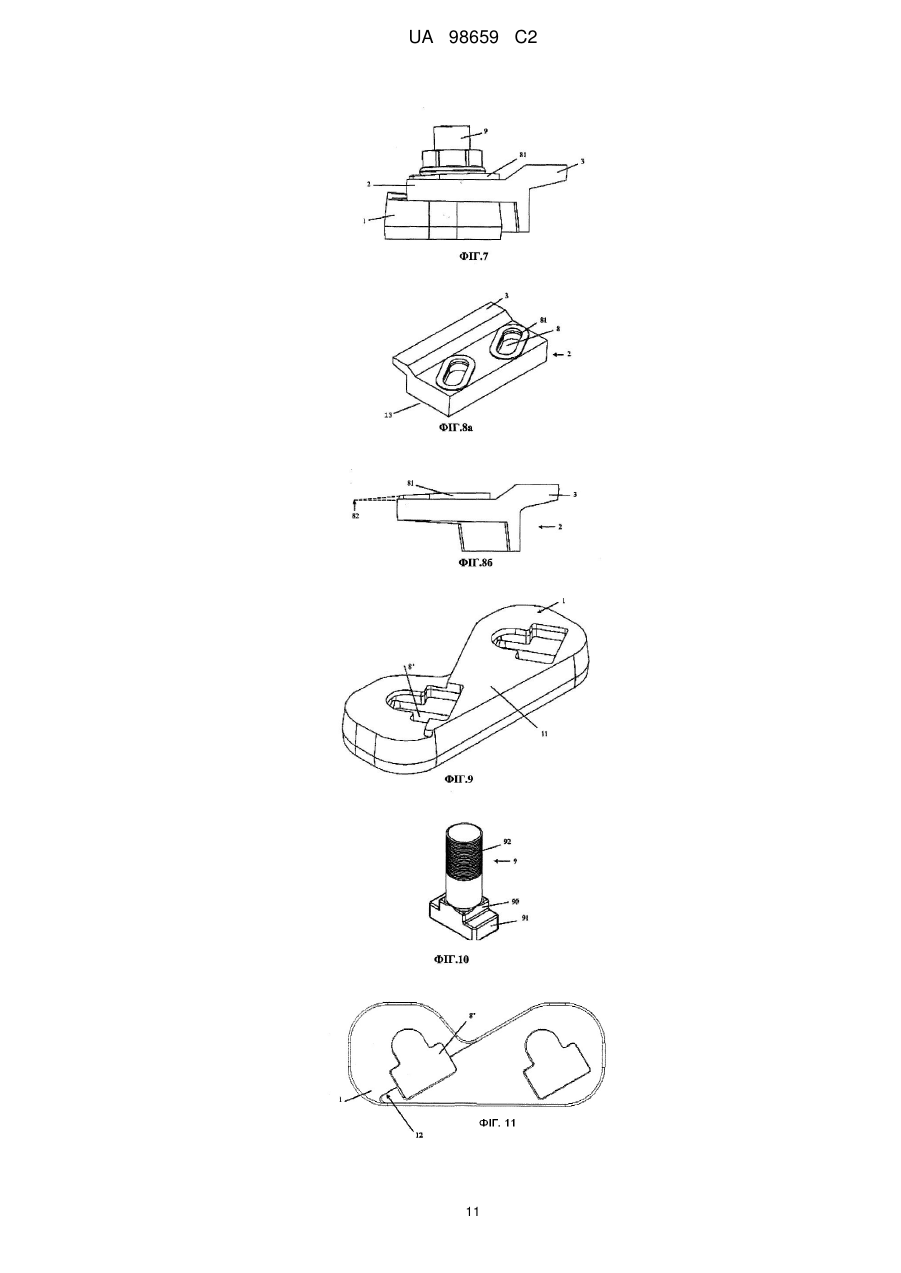

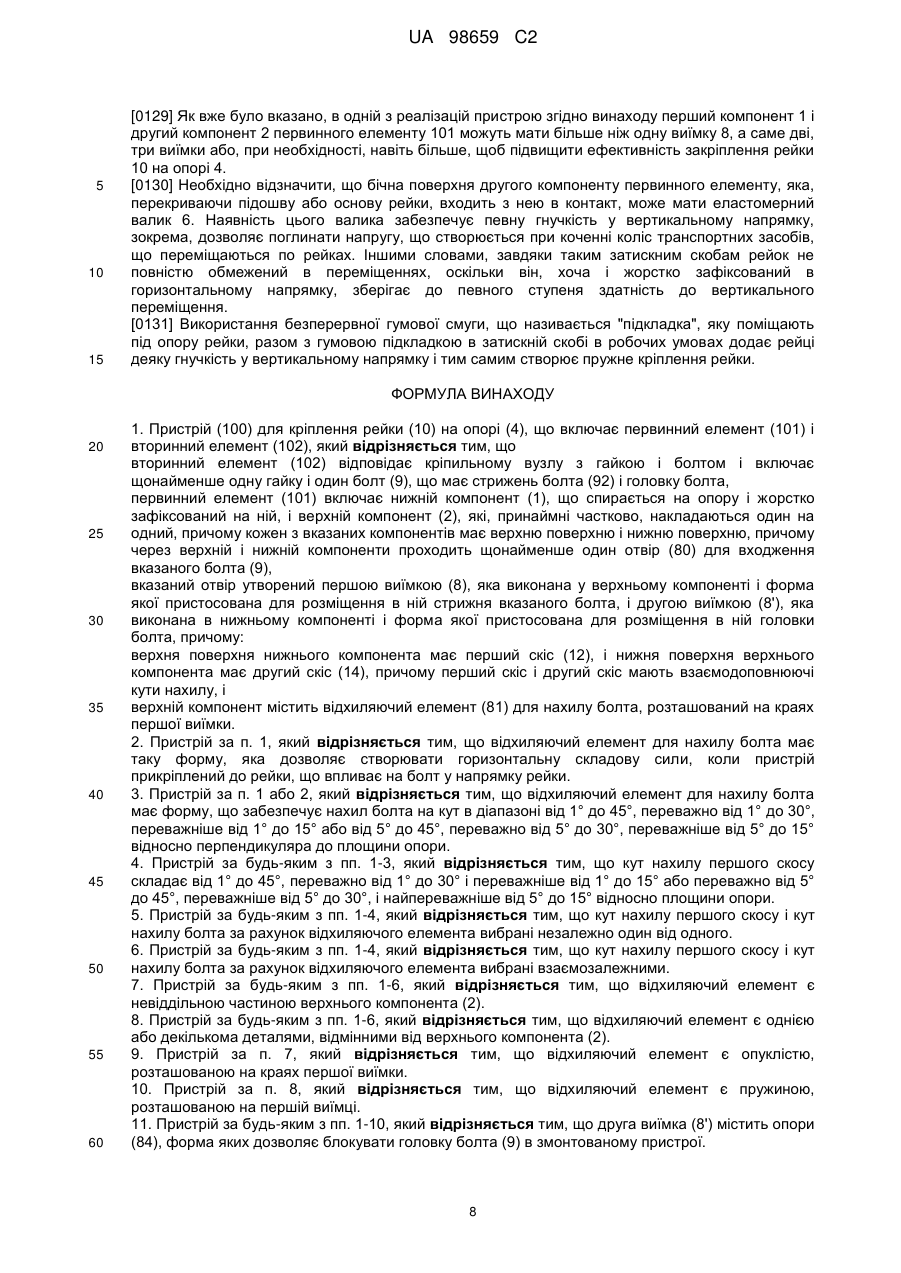

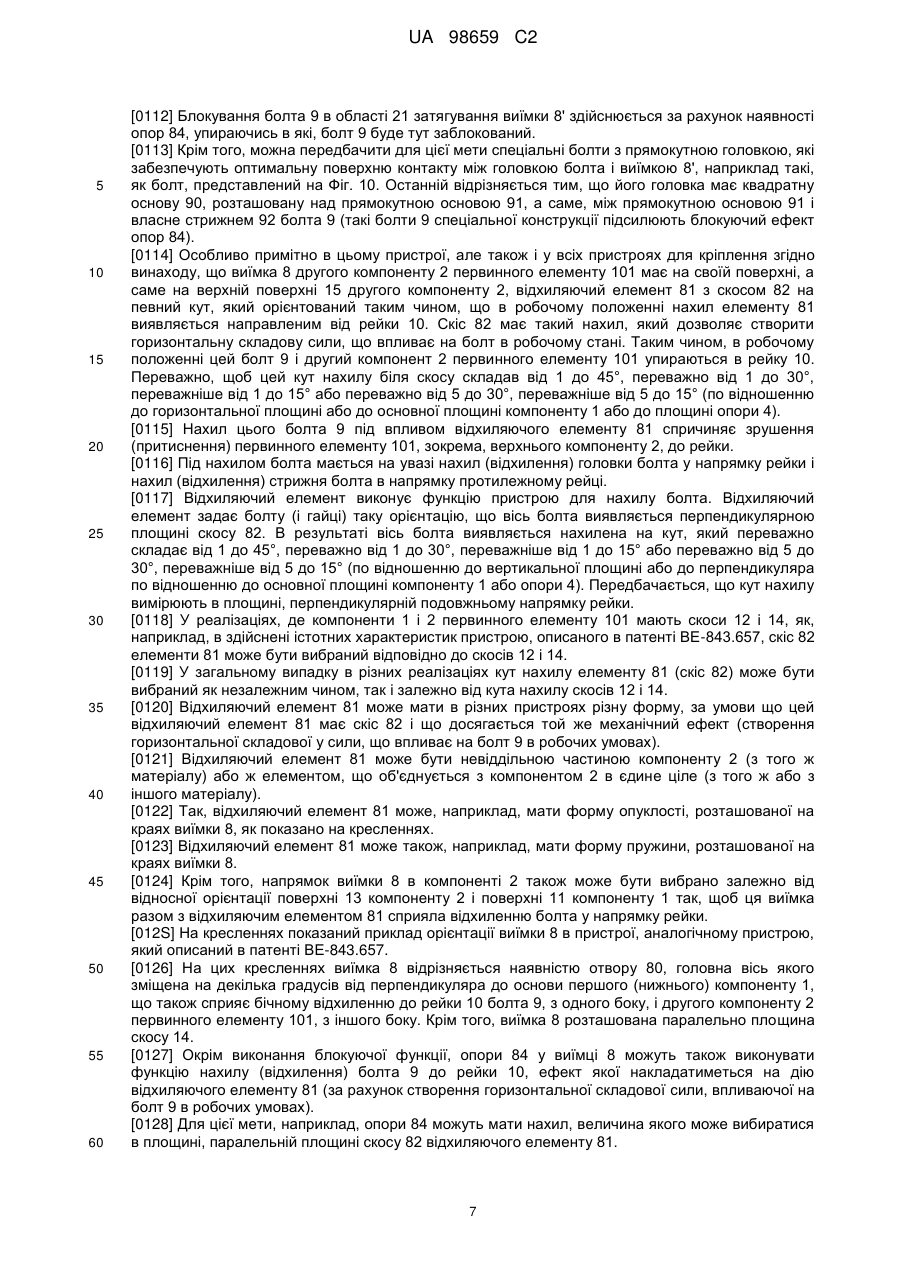

Реферат: Даний винахід належить до півскоб, з яких складається пристрій (100) для кріплення рейки (10) на опорі (4), що включає первинний елемент (101) і вторинний елемент (102). При цьому вторинний елемент (102) відповідає кріпильному вузлу з гайкою і болтом і включає щонайменше одну гайку і один болт (9), що має стрижень болта (92) і головку болта. Первинний елемент (101) включає щонайменше один компонент (1, 2), що має верхню поверхню і нижню поверхню, причому через всю товщину вказаного компонента проходить щонайменше один отвір (80), через який може проходити вказаний болт (9). Вказаний отвір (80) утворений першою виїмкою (8), яка виконана у верхньому компоненті і форма якої пристосована для розміщення в ній стрижня вказаного болта, і другою виїмкою (8), яка виконана в нижньому компоненті і форма якої пристосована для розміщення в ній головки болта. Згідно з винаходом, верхня поверхня нижнього компонента має перший скіс (12), і нижня поверхня верхнього компонента має другий скіс (14), причому перший скіс і другий скіс мають відповідно додаткові кути нахилу. Згідно з винаходом, верхній компонент містить відхиляючий елемент (81) для нахилу болта, розташований на краях першої виїмки. UA 98659 C2 (12) UA 98659 C2 UA 98659 C2 5 10 15 20 25 30 35 40 45 50 55 [0001] Даний винахід відноситься до пристроїв для кріплення залізничних рейок або рейок для рейкових шляхів, і, зокрема, до пристроїв для кріплення рейок, що піддаються дуже великим навантаженням, наприклад, рейок для мостових кранів або портальних кранів. [0002] Даний винахід відноситься також до компонентів, що входять у вказаний пристрій для кріплення, а в широкому трактуванні, до будь-якої системи, що включає вказаний пристрій, переважно такої, яка включає принаймні вказаний пристрій і рейку. [0003] Даний винахід відноситься також до способу виготовлення такого пристрою. [0004] Добре відомі різні пристрої для кріплення рейок, наприклад, для залізниці або підкранових шляхів. Переважно вони використовуються парами, причому пристрої кожної пари розташовуються один напроти одного з обох боків підошви вказаних рейок, прикріплюючи їх до поверхні переважно плоскої опори. [0005] Сучасний рівень техніки передбачає два основні види кріплень: на болтах і зварні. У конкретнішому розгляді даний винахід відноситься до кріплень з використанням болтів, і в ще конкретнішому розгляді - до так званих пружних кріплень. Останні, часто називають також "затискними скобами", що складаються щонайменше з двох елементів, так званих "первинного елементу" і "вторинного елементу". [0006] "Первинний елемент" зазвичай включає два компоненти. Перший компонент спирається на опору і жорстко зафіксований на ній. Другий компонент забезпечує фіксацію рейки, зокрема підошви або основи рейки, наприклад, завдяки наявності перекриваючої бічної поверхні, яка входить в контакт з підошвою або основою рейки. [0007] "Вторинний елемент", яким тут визначається тип кріплення, є пристрій для скріплення першого і другого компонентів між собою. У загальному випадку пристрій для скріплення включає щонайменше один болт, головка якого проходить через отвори, утворені в першому і в другому елементах, на який нагвинчується гайка. Будь-які кріпильні вузли з гайками і болтами, зокрема, такі вузли, що включають шайби, відносяться при такому загальному підрозділі до вторинних елементів. [0008] В цілях подальшого викладу необхідно відзначити, що по бічній поверхні другого компоненту первинного елементу, яка, перекриваючи підошву або основу рейки, входить з нею в контакт, може проходити еластомерний валик. Наявність цього валика забезпечує певну гнучкість у вертикальному напрямку, що, зокрема, дозволяє поглинати напругу, що створюється при коченні коліс транспортних засобів, що переміщаються по рейках. Іншими словами, завдяки затискним скобам такого типу рейок не повністю обмежений в переміщенні, оскільки він, хоча і жорстко зафіксований в горизонтальному напрямку, зберігає в певних межах здатність до вертикального переміщення. [0009] У певних випадках первинний елемент може також складатися тільки з одного компоненту, при цьому болт (вторинний елемент) проходить через опору, на яку спирається ця деталь. З цією метою в опорі, яка найчастіше є металевою балкою, може бути просвердлений отвір. [0010] Використання безперервної гумової смуги або підкладки, поміщеної під опору рейки, разом з гумовою підкладкою в затискній скобі в робочих умовах додає рейці деяку гнучкість у вертикальному напрямку і тим самим створює пружне кріплення рейки. [0011] Для отримання необхіднихякостей збірної конструкції, затягування якої повинне забезпечувати потрібний ступінь фіксації рейки на опорі, потрібна висока точність при позиціонуванні пристрою для скріплення компонентів. [0012] Перевага описаних конструкцій полягає в тому, що їх можна регулювати і їх відносно легко розбирати. [0013] Крім того, це рішення має особливі переваги у разі значних навантажень і у разі дуже високого коефіцієнта використання, як це має місце при безперервній експлуатації кранів. [0014] Разом з тим, при експлуатації з портальними і мостовими кранами такі кріплення мають ряд технічних недоліків, що пов'язані з виникненням специфічних додаткових навантажень при таких застосуваннях. [0015] Річ у тому, що сучасні портальні і мостові крани важчі, вищі і відрізняються більшою громіздкістю, ніж колишні крани. Крім того, вони швидше рухаються і працюють. Разом з тим, число їх коліс і їх діаметр не стали пропорційно більшими, що привело до збільшення навантаження на окреме колесо в цих кранах. [0016] Тому рейки і, разом з ними, системи їх кріплення схильні до нової механічної напруги, особливо від вібрації, і повинні бути здатними їм протистояти. [0017] Зокрема, вібрація викликає повернення рейки, що створює в кріпильних пристроях механічну напругу і биття, і навіть може вести до зношування і відгвинчування деталей. 1 UA 98659 C2 5 10 15 20 25 30 35 40 45 50 55 60 [0018] До цієї механічної напруги додається напруга, що виникла унаслідок дефектів укладання (нещільне примикання скоби до рейки, недостатнє затягування болта і ін.), які з часом також викликають биття в кріпильних пристроях і рейках. [0019] Даний винахід має на меті запропонувати рішення, в якому частина вищеописаних недоліків або всі ці недоліки будуть подолані. [0020] Зокрема, даний винахід має на меті запропонувати пристрій для кріплення, що включає затискну скобу нового типу і відповідний кріпильний вузол з гайкою і болтом, який може використовуватися для рейок портальних і/або мостових кранів, експлуатованих під дуже високими навантаженнями, зокрема, з навантаженнями, що перевищують 100 тонн. [0021] Інша мета винаходу полягає в тому, щоб запропонувати пристрій для кріплення таких рейок (для залізничних або краннових колій, в загальному випадку для рейкових шляхів), який можна легко і просто зібрати/ розібрати, забезпечуючи при цьому максимум безпеки. [0022] Нарешті, даний винахід має на меті запропонувати пристрій для кріплення, що займає мінімальний об'єм. [0023] Мета винаходу досягається в пристрої для кріплення рейок, описаному у формулі винаходу, що додається. [0024] Даний винахід відноситься до (пружних) пристроїв для кріплення (або затискних скоб), призначених для закріплення (жорсткого кріплення) залізничних рейок (рейок кранів і інших рейкових шляхів) на опорі, включаючи первинний елемент і вторинний елемент. Під вторинним елементом розуміються кріпильні вузли з гайками і болтами. Вторинний елемент включає щонайменше одну гайку і один болт, який включає стрижень болта і головку болта. Первинний елемент включає щонайменше один компонент (переважно два), що має верхню поверхню і нижню поверхню, причому через цей компонент проходить щонайменше один поперечний отвір, в який може входити вказаний болт. [0025] Вказаний отвір утворений першою виїмкою, так званою "верхньою виїмкою", яка виконана на верхній поверхні (біля верхньої поверхні) вказаного компоненту і призначена для розміщення в ній стрижня вказаного болта, і другою виїмкою, так званою "нижньою виїмкою", яка виконана на нижній поверхні (біля нижньої поверхні) вказаного компоненту і призначена для розміщення в ній головки болта. [0026] На краях верхньої виїмки є пристрій для нахилу болта. Болт може нахилятися під певним кутом щодо площини верхньої поверхні. [0027] Переважно, щоб пристрій для нахилу болта дозволяв створювати, коли пристрій прикріплений до рейки, горизонтальну складову сили, що впливає на болт у напрямку рейки. [0028] Нахил самого болта тим самим спричиняє зрушення (притиснення) первинного елементу до рейки. [0029] Переважно, щоб первинний елемент мав два, принаймні частково, накладальних компоненти, один так званий "нижній компонент" і другий так званий "верхній компонент". [0030] Кожен з цих двох компонентів, верхній і нижній, має верхню поверхню і нижню поверхню. Через верхній і нижній компоненти проходить щонайменше один отвір, в який може входити вказаний болт. [0031] Отвір утворений першою виїмкою, яка виконана у верхньому компоненті і форма якої пристосована для розміщення в ній стрижня вказаного болта, і другою виїмкою, яка виконанав нижньому компоненті і форма якої пристосована для розміщення в ній головки болта. [0032] Переважно, щоб верхня поверхня нижнього компоненту мала перший скіс, а нижня поверхня верхнього компоненту мала другий скіс. Перший скіс і другий скіс мають взаємнодоповнюючі кути нахилу. [0033] Термін "додаткові" стосовно кутів нахилу (або "додаткові скоси") означає, що нахил один з цих скосів компенсується нахилом іншого з цих скосів. [0034] Таким чином, ідея даного винаходу полягає в тому, щоб запропонувати пристрій для кріплення, який в змонтованому стані не тільки надає по суті вертикальне зусилля на болт (перпендикулярно площині опори), але і сприяє створенню нової переважно горизонтальної складової, яка нахиляє (відхиляє) болт у напрямку рейки і тим самим зрушує первинний елемент до рейки. [0035] Таким чином поліпшується фіксація рейки на опорі. [0036] Вісь верхньої виїмки збігається з віссю нижньої виїмки (обидві виїмки розташовано уздовж загальної центральної осі). [0037] Переважно, щоб пристрій для нахилу болта мав форму, що забезпечує нахил болта на кут в діапазоні від 1° до приблизно 45°, переважно від приблизно 1° до приблизно 30° і переважніше від приблизно 1° до приблизно 15° або переважно від приблизно 5° до приблизно 45°, переважніше від 5° до 30° і найпереважніше від 5° до 15°. 2 UA 98659 C2 5 10 15 20 25 30 35 40 45 50 55 60 [0038] Переважно, щоб кут нахилу першого скосу складав від 1° до 45°, переважно від 1° до 30°, переважніше від 1° до 15° або переважно від 5° до 45°, переважніше від 5° до 30° і найпереважніше від 5° до 15° по відношенню до площині опори. [0039] Переважно, щоб кут нахилу першого скосу і кут нахилу болта, що створює пристрій для нахилу, мали однакову величину. У альтернативному варіанті вказані кути можуть мати різні величини. [0040] У одній з реалізацій винаходу пристрій для нахилу (відхиляючий елемент) є невіддільною частиною верхньої поверхні (верхнього) компоненту. [0041] У іншій реалізації пристрій для нахилу (відхиляючий елемент) являє собою одну або більше ділянок компоненту, створюючого первинний елемент. [0042] Таким чином, пристрій для нахилу болта може складати єдине ціле з верхнім компонентом. У альтернативному варіанті пристрій для нахилу болта може бути утворено з однієї або більше складових частин, відмінних від (тобто таких, що відділяються від) верхнього компоненту. [0043] Відхиляючий елемент (пристрій для позиціонування) може мати різну форму. Так, наприклад, відхиляючий елемент може являти собою опуклість, розташовану на верхній поверхні (краях першої виїмки) (верхнього) компоненту. [0044] Відхиляючий елемент може також бути пружиною на верхній поверхні (краях першої виїмки) (верхнього) компоненту. [0045] Можлива також і інша форма пристрій для нахилу, зокрема, наприклад, набір клиновидних прокладок або одна пружна прокладка. [0046] Переважно, щоб друга виїмка включала опори, форма яких дозволяє блокувати положення головки болта в змонтованому пристрої. [0047] Переважно, щоб вказані опори були нахилені на кут скосу щодо горизонтальної площині або щодо основної площині нижнього компоненту або опори. [0048] При цьому передбачається, що в цьому випадку пристрій для нахилу болта включає вказані опори, які нахилені на кут скосу, паралельний нахилу відхиляючого елементу. [0049] Переважно, щоб на верхній поверхні верхнього компоненту була ділянка, що виходить за межі нижньої поверхні вказаного компоненту і здатна входити в контакт з підошвою рейки, коли пристрій прикріплений до рейки. [0050] Переважно, щоб на вказаній ділянці була пружна проставка, переважно з еластомерного матеріалу, форма якої дозволяє входити в контакт з підошвою рейки, коли пристрій прикріплений до рейки. Фахівці в даній області можуть знайти опис подібного пристрою в документі WO-A-01/66858, автором якого є даний заявник. [0051] Переважно, щоб в нижній (другій) виїмці була область входу, через яку у виїмку може вводитися болт в початковому положенні, і область затягування, відповідна кінцевому положенню болта, завдяки наявності якої здійснюється блокування і затягування вказаного болта, коли він опиняється в цій області. [0052] У одній з реалізацій переміщення болта по нижній виїмці з області входу в область затягування виконується обертальним рухом. [0053] У іншій реалізації переміщення болта по нижній виїмці з області входу в область затягування виконується поступальним рухом. [0054] У альтернативному варіанті переміщення болта по нижній виїмці з області входу в область затягування виконується обертальним і поступальним рухом. [0055] Даний винахід відноситься також до (пружного) пристрою для кріплення (або затискної скоби), призначеного для закріплення рейки на опорі, включаючого первинний елемент і вторинний елемент. Вторинний елемент при цьому відповідає кріпильному вузлу з гайкою і болтом і включає щонайменше одну гайку і один болт, що має стрижень болта і головку болта. Первинний елемент включає щонайменше один компонент, що має верхню поверхню і нижню поверхню, причому через цей компонент проходить щонайменше один поперечний отвір, в який може входити вказаний болт. Вказаний отвір утворений першою виїмкою, так званою "верхньою виїмкою", яка виконана на верхній поверхні (біля верхньої поверхні) вказаного компоненту і призначена для розміщення в ній стрижня вказаного болта, і другою виїмкою, так званою "нижньою виїмкою", яка виконана на нижній поверхні (біля нижньої поверхні) вказаного компоненту і призначена для розміщення в ній головки болта, причому в нижній виїмці є область входу, через яку у виїмку може вводитися болт в початковому положенні, і область затягування, відповідна кінцевому положенню болта, завдяки наявності якої здійснюється блокування і затягування вказаного болта, коли він опиняється в цій області. [0056] Переважно, щоб в нижній виїмці компоненту були опори, розташовані в області 21 затягування і призначені для блокування головки болта в змонтованому пристрої. 3 UA 98659 C2 5 10 15 20 25 30 35 40 45 50 55 60 [0057] Переміщення болта по нижній виїмці з області входу в область затягування може виконуватися або обертальним рухом, або поступальною ходою, або обертальним і поступальним рухом. [0058] Переважно, щоб первинний елемент включав два, принаймні частково, накладальних компоненти, один так званий "нижній компонент", в якому виконана нижня виїмка, і другий так званий "верхній компонент", в якому виконана верхня виїмка. [0059] При цьому передбачається, що, коли пристрій для нахилу нахиляє болт до рейки, найбільшою мірою зрушується (в результаті притиснення) до рейки верхній компонент. [0060] Згідно винаходу болт вторинного елементу може мати шестигранну або прямокутну головку. [0061] Переважно, щоб прямокутна головка болта мала прямокутну основу певної ширини і квадратну основу меншої ширини, розташовану над вказаною прямокутною основою, тобто між прямокутною основою і стрижнем болта. [0062] Особливо переважно, щоб пристрій згідно винаходу мав щонайменше дві верхні виїмки і дві нижні виїмки. [0063] Винахід відноситься також до півскоб для (пружного) пристрою, призначеного для закріплення рейки на опорі, що відповідає нижньому компонентові або верхньому компонентові, описаному вище. [0064] Згідно іншого аспекту даного винаходу, пропонується болт для (пружного) пристрою для кріплення рейки на опорі, що включає стрижень болта і прямокутну головку болта. Прямокутна головка болта має прямокутну основу певної ширини (довжини) і квадратну основу меншої ширини, розташовану над вказаною прямокутною основою, тобто між прямокутною основою і стрижнем болта. [0065] Згідно ще одного аспекту, пропонується півскоба, що є верхнім компонентом або нижнім компонентом первинного елементу, описаним вище. [0066] Винахід відноситься також до застосувань пристрою і/або півскоби і/або болта, розкритих вище в комплексах обладнання, що включають (рейки і) портальні крани і/або мостові крани. [0067] Винахід включає також збірну конструкцію, що має щонайменше один пристрій для кріплення, згаданий вище, і рейку і/або опору для вказаної рейки, і/або підкладку. [0068] Під підкладкою розуміється безперервна смуга, в загальному випадку гумова, розташована під опорою рейки. [0069] Слід зазначити, що в ще більш загальному випадку пристрій для нахилу, що виконує функцію притиснення (верхнього компоненту) первинного елементу до рейки (упираючи його в рейку), може бути також розташований на інших елементах цієї конструкції (не тільки виключно на пристрої для кріплення), зокрема, наприклад, на опорі рейки (наприклад, у вигляді пружної прокладки або пружини, поміщених під опору). [0070] На Фіг. 1 представлений вигляд в аксонометрії пристрою для кріплення згідно однієї з реалізацій винаходу, що вмонтовується і знаходиться в процесі монтажу (покомпонентне зображення) на рейці і його опорі, яке включає нижній компонент, верхній компонент і кріпильні вузли з гайками і болтами. [0071] Фіг. 2 є виглядом збоку пристрою, встановленого на рейці. [0072] Фіг. 3, 4 і 5-7 є, відповідно, виглядом в ізометрії, вигляд зверху і бічні види цього пристрою. [0073] Фіг. 8а і 86 є, відповідно, виглядом в аксонометрії і виглядом збоку верхнього компоненту цього пристрою. [0074] Фіг. 9 є виглядом в аксонометрії нижнього компоненту пристрою, де виїмки мають форму, пристосовану для проходження таких болтів з прямокутною головкою, як болт, показаний на Фіг. 10. [0075] Фіг. 11 і 12 є, відповідно, виглядом знизу і вигляд зверху цього ж компоненту. [0076] Фіг. 13а включає різні види в аксонометрії цього ж нижнього компоненту під різними кутами. [0077] Фіг. 13b і 13с є виглядом збоку верхнього компоненту пристрої згідно винаходу, на яких виразніше зображений його клиновидний елемент. [0078] Фіг. 14 включає види зверху і знизу в аксонометрії верхнього компоненту пристрою згідно даного винаходу. [0079] Фіг. 15 включає види зверху і знизу в аксонометрії нижнього компоненту згідно іншої реалізації пристрою згідно даного винаходу, де виїмки мають форму, пристосовану для проходження таких болтів з шестигранною головкою, як болт, показаний на Фіг. 18. [0080] Фіг. 16 є виглядом зверху цього ж компоненту. [0081] На Фіг. 17 представлений детальний вид однієї з виїмок такого компоненту. 4 UA 98659 C2 5 10 15 20 25 30 35 40 45 50 55 60 [0082] Реалізації даного винаходу далі будуть описані детально із посиланням на креслення, що додаються, проте об'єм винаходу цим не обмежується і визначається тільки формулою винаходу. Згадані креслення носять схематичний характер і не є обмежувальними. На кресленнях розміри деяких деталей можуть бути непропорційними, оскільки в ілюстративних цілях вони могли бути зображені без дотримання масштабу. Розміри і співвідношення розмірів не обов'язково відповідають дійсному здійсненню винаходу. Фахівці в даній області техніки виявлять численні варіанти і модифікації даного винаходу, що знаходяться в межах його об'єму. Тому опис переважних реалізацій не повинен розглядатися як обмежуючий об'єм даного винаходу. [0083] Крім того, позначення "перший", "другий" і подібні до них в описі і в пунктах формули використовуються для розрізнення схожих елементів і не обов'язково для опису послідовності дій або хронологічного порядку. Слід розуміти, що ці слова при певних обставинах можуть бути взаємозамінені і що реалізація винаходу, описаного в цьому документі, може виконуватися в інших послідовностях, відмінних від послідовностей, які визначаються описом або ілюстраціями в даному документі. [0084] Окрім цього, позначення "верхній", "нижній", "лівий", "правий", "над", "під" і подібні до них в описі і в пунктах формули використовуються описово і не обов'язково позначають відносне місцеположення. Ці слова при певних обставинах можуть бути взаємозамінні і реалізація винаходу, описаного в даному документі, може виконуватися з іншою орієнтацією в просторі, відмінною від орієнтації, яка визначається описом або ілюстраціями в даному документі. Наприклад, слова "лівий" і "правий" по відношенню до елементу указують на розташування на протилежних сторонах цього елементу. [0085] Слід зазначити, що слово "включає" не повинне тлумачитися як обмеження одиницями, перерахованими далі; воно не виключає наявності інших компонентів або етапів. Так, об'єм значення виразу "пристрій, що включає пристрій А і В" не обмежується пристроями, що складаються тільки з компонентів А і В. Цей вираз означає лише те, що в контексті даного винаходу А і В є істотними компонентами пристрою. [0086] Там, де приводяться оцінки у вигляді чисельних величин, що позначають кількісні обмеження або результати вимірювань, слід брати до уваги можливі коливання, що викликаються наявністю домішок, особливостями способів вимірювань, людським чинником, статистичним розкидом і т. п. [0087] Там, де указується діапазон числових величин, що визначається від нижньої межі і до верхньої межі, слід трактувати цей діапазон як такий, що включає вказані нижню і верхню межі, якщо не обумовлене інше. [0088] Перш за все, розглянемо Фіг. 1 і 2, де показано, як, в загальному випадку, різні елементи (різні частини) пристрою для кріплення згідно даного винаходу розташовані відносно один одного, відносно опори 4, рейки 10 і, зокрема, відносно підошви 5 рейка. [0089] Як показано на кресленнях, пристрій 100 для кріплення рейки 10 на опорі 4 згідно винаходу включає принаймні один первинний елемент 101, призначений для обмеження підошви або основи 5 рейки 10, і вторинний елемент 102, який дозволяє закріпити первинний елемент 101 на опорі 4. [0090] Згідно винаходу, первинний елемент 101 може складатися або з одного компоненту, або з двох компонентів, що взаємно накладаються, а саме нижнього (першого) компоненту 1 і верхнього (другого) компоненту 2. У останньому випадку вторинний елемент 102 виконує також функцію жорсткого взаємного з'єднання компонентів 1 і 2 первинного елементу 101. [0091] На кресленнях представлені приклади пристроїв, в яких первинний елемент 101 включає два компоненти 1 і 2, але при цьому передбачається, що компоненти 1 і 2 можуть утворювати єдине ціле. [0092] Згідно першої реалізації винаходу, пристрій для кріплення відтворює основні характеристики пристрою для кріплення, описаного в патенті ВЕ-843.657, але також має свої специфічні технічні характеристики. [0093] Коли пристрій для кріплення встановлений на рейці, тобто знаходиться в робочому положенні, верхній компонент 2 накладений на нижній компонент 1. Нижній (перший) компонент 1 спирається на опору 4 і жорстко закріплений на ній болтовим з'єднанням або зваркою. Верхній (другий) компонент 2 дозволяє обмежити можливості зсуву рейки 10, і, зокрема, підошви або основи 5 рейки 10 на різних рівнях. З одного боку, другий компонент 2 своєю бічною поверхнею 7 може входити в контакт з бічною поверхнею підошви 5 рейки 10. З іншого боку, другий компонент 2 містить ділянку 3, який в робочому положенні перекриває підошву або основу 5 рейки 10 і входить з ним в контакт через еластичну проставку 6 (еластомерний валик), обмежуючи вертикальні переміщення рейки 10 і додаючи пристрою деяку пружність. 5 UA 98659 C2 5 10 15 20 25 30 35 40 45 50 55 60 [0094] Верхня поверхня 11 першого компоненту 1 має нахил по першому скосу 12 під певним кутом, що позначається як "кут нахилу", так що коли пристрій 100 знаходиться в робочому положенні, цей нахил (від вище розташованих точок до нижчих) направлений до рейки. Переважно, щоб цей кут нахилу складав від 1° до 45°, переважно від 1° до 30°, переважніше від 1° до 15° або переважно від 5° до 45°, переважніше від 5° до 30° і найпереважніше від 5° до 15° (по відношенню до горизонтальної площині або до основної площині компоненту 1, а саме площині опори 4). [0095] Передбачається, що кути нахилу площині вимірюють в площині, перпендикулярній подовжньому напрямку рейки. [0096] Нижня поверхня 13 другого компоненту 2 (а саме фактично основа компоненту 2) має певний кут нахилу по другому скосу 14, який відповідає куту нахилу верхньої поверхні 11 першого компоненту 1, причому, коли пристрій 100 знаходиться в робочому положенні, нахил цієї поверхні 13 виявляється направлений до рейки, і між нижньою поверхнею 13 другого компоненту 2 і верхньою поверхнею 11 першого компоненту 1 встановлюється оптимальний контакт. [0097] Переважно, щоб цей кут нахилу складав від 1° до 45°, переважно від 1° до 30° або переважно від 5° до 45°, переважніше від 5° до 30° і найпереважніше від 5° до 15° (по відношенню до тієї ж площині, яка використовувалася при вимірюванні нахилу по скосові 12). [0098] 3 сказаного ясно, що перший скіс 12 і другий скіс 14 є додатковими (компенсують один одного), і що первинний елемент 101 орієнтований по суті паралельного (по своїй довжині) до опори 4 рейки 10, коли він знаходиться в робочому положенні (а саме, коли він встановлений на рейці). [0099] Завдяки цій взаємній доповнювальності скосів 12 і 14, а також завдяки еластичній проставці 6 в пристрої для кріплення згідно винаходу виникає направлене по суті вертикальне зусилля опору, що забезпечує відносну ефективність закріплення рейки 10 на опорі 4. [0100] Як наслідок, затискна скоба упирається в рейку і биття між обома компонентами зменшується. [0101] Крім того, кожен з компонентів 1 і 2 первинного елементу 101 має щонайменше одну виїмку (гніздо) 8' і, відповідно, 8, призначену для розміщення в ній болта 9 кріпильного вузла, що становить вторинний елемент 102 пристрою для кріплення 100, що забезпечує жорстке кріплення першого компоненту 1 і другого компоненту 2 первинного елементу 101. [0102] У прикладах реалізації, що ілюструються на кресленнях, кожен з компонентів, 1 і 2, включає по два гнізда 8' і, відповідно, 8. [0103] Форма виїмки 8' в нижньому компоненті 1 пристосована для розміщення в ній головки болта 9, тоді як крізь виїмку 8 проходить стрижень цього болта 9. [0104] У пристрої згідно винаходу можуть використовуватися різні типи болтів 9. Так, наприклад, може використовуватися болт з шестигранною головкою або болт 9 з прямокутною головкою. [0105] Форма виїмки 8' в нижньому компоненті 1 переважно пристосована для болтів одного і типу. На Фіг. 1, 9, 11, 12 і 13а представлений приклад пристрою для кріплення, в якому виїмка 8 пристосована для болтів 9 з прямокутною головкою, а на Фіг. 15-17 представлений приклад пристрою для кріплення, в якому виїмка 8' пристосована для болтів 9 з шестигранною головкою, і причому виїмка 8 тут конфігурована у вигляді дуги. [0106] Слід зазначити, що реалізації даного пристрою з використанням болтів з шестигранною головкою можуть бути частковим вирішенням проблеми громіздкості конструкції, яка була властива відомим пристроям для кріплення. [0107] В той же час в реалізаціях пристрою з використанням болтів з прямокутною головкою, завдяки оптимальній поверхні контакту між головкою болта і виїмкою 8', легше і надійніше виконується затягування болтів 9, а, значить, і весь процес монтажу елементів пристрою. [0108] По висоті виїмки 8' першого (нижнього) компоненту 1 є один або більше опор 84, які дозволяють заблокувати головку болта 9 після того, як вона буде сюди введена. [0109] Фактично в нижній (другий) виїмці 8' є область 20 входу, через яку у виїмку може вводитися болт 9 в початковому положенні 20, і область 21 затягування, відповідна кінцевому положенню 21 болта 9, завдяки наявності якої здійснюється блокування і затягування вказаного болта 9, коли він опиняється в цій області. [0110] Переміщення болта 9 у виїмці 8' з області 20 входу (початкове положення 20) в область 21 затягування (кінцеве положення 21) може виконуватися різними шляхами: або простим поступальним рухом, або обертальним рухом, або обертальним і поступальним рухом. [0111] У разі дугоподібної конфігурації виїмки 8' завдяки цьому руху болта по виїмці 8' і завдяки самій дугоподібній формі виїмки 8' болт 9 мимоволі (автоматично) притискається до нижньої частини виїмки 8' (область затягування і кінцеве положення 21). 6 UA 98659 C2 5 10 15 20 25 30 35 40 45 50 55 60 [0112] Блокування болта 9 в області 21 затягування виїмки 8' здійснюється за рахунок наявності опор 84, упираючись в які, болт 9 буде тут заблокований. [0113] Крім того, можна передбачити для цієї мети спеціальні болти з прямокутною головкою, які забезпечують оптимальну поверхню контакту між головкою болта і виїмкою 8', наприклад такі, як болт, представлений на Фіг. 10. Останній відрізняється тим, що його головка має квадратну основу 90, розташовану над прямокутною основою 91, а саме, між прямокутною основою 91 і власне стрижнем 92 болта 9 (такі болти 9 спеціальної конструкції підсилюють блокуючий ефект опор 84). [0114] Особливо примітно в цьому пристрої, але також і у всіх пристроях для кріплення згідно винаходу, що виїмка 8 другого компоненту 2 первинного елементу 101 має на своїй поверхні, а саме на верхній поверхні 15 другого компоненту 2, відхиляючий елемент 81 з скосом 82 на певний кут, який орієнтований таким чином, що в робочому положенні нахил елементу 81 виявляється направленим від рейки 10. Скіс 82 має такий нахил, який дозволяє створити горизонтальну складову сили, що впливає на болт в робочому стані. Таким чином, в робочому положенні цей болт 9 і другий компонент 2 первинного елементу 101 упираються в рейку 10. Переважно, щоб цей кут нахилу біля скосу складав від 1 до 45°, переважно від 1 до 30°, переважніше від 1 до 15° або переважно від 5 до 30°, переважніше від 5 до 15° (по відношенню до горизонтальної площині або до основної площині компоненту 1 або до площині опори 4). [0115] Нахил цього болта 9 під впливом відхиляючого елементу 81 спричиняє зрушення (притиснення) первинного елементу 101, зокрема, верхнього компоненту 2, до рейки. [0116] Під нахилом болта мається на увазі нахил (відхилення) головки болта у напрямку рейки і нахил (відхилення) стрижня болта в напрямку протилежному рейці. [0117] Відхиляючий елемент виконує функцію пристрою для нахилу болта. Відхиляючий елемент задає болту (і гайці) таку орієнтацію, що вісь болта виявляється перпендикулярною площині скосу 82. В результаті вісь болта виявляється нахилена на кут, який переважно складає від 1 до 45°, переважно від 1 до 30°, переважніше від 1 до 15° або переважно від 5 до 30°, переважніше від 5 до 15° (по відношенню до вертикальної площині або до перпендикуляра по відношенню до основної площині компоненту 1 або опори 4). Передбачається, що кут нахилу вимірюють в площині, перпендикулярній подовжньому напрямку рейки. [0118] У реалізаціях, де компоненти 1 і 2 первинного елементу 101 мають скоси 12 і 14, як, наприклад, в здійснені істотних характеристик пристрою, описаного в патенті BE-843.657, скіс 82 елементи 81 може бути вибраний відповідно до скосів 12 і 14. [0119] У загальному випадку в різних реалізаціях кут нахилу елементу 81 (скіс 82) може бути вибраний як незалежним чином, так і залежно від кута нахилу скосів 12 і 14. [0120] Відхиляючий елемент 81 може мати в різних пристроях різну форму, за умови що цей відхиляючий елемент 81 має скіс 82 і що досягається той же механічний ефект (створення горизонтальної складової у сили, що впливає на болт 9 в робочих умовах). [0121] Відхиляючий елемент 81 може бути невіддільною частиною компоненту 2 (з того ж матеріалу) або ж елементом, що об'єднується з компонентом 2 в єдине ціле (з того ж або з іншого матеріалу). [0122] Так, відхиляючий елемент 81 може, наприклад, мати форму опуклості, розташованої на краях виїмки 8, як показано на кресленнях. [0123] Відхиляючий елемент 81 може також, наприклад, мати форму пружини, розташованої на краях виїмки 8. [0124] Крім того, напрямок виїмки 8 в компоненті 2 також може бути вибрано залежно від відносної орієнтації поверхні 13 компоненту 2 і поверхні 11 компоненту 1 так, щоб ця виїмка разом з відхиляючим елементом 81 сприяла відхиленню болта у напрямку рейки. [012S] На кресленнях показаний приклад орієнтації виїмки 8 в пристрої, аналогічному пристрою, який описаний в патенті ВЕ-843.657. [0126] На цих кресленнях виїмка 8 відрізняється наявністю отвору 80, головна вісь якого зміщена на декілька градусів від перпендикуляра до основи першого (нижнього) компоненту 1, що також сприяє бічному відхиленню до рейки 10 болта 9, з одного боку, і другого компоненту 2 первинного елементу 101, з іншого боку. Крім того, виїмка 8 розташована паралельно площина скосу 14. [0127] Окрім виконання блокуючої функції, опори 84 у виїмці 8 можуть також виконувати функцію нахилу (відхилення) болта 9 до рейки 10, ефект якої накладатиметься на дію відхиляючого елементу 81 (за рахунок створення горизонтальної складової сили, впливаючої на болт 9 в робочих умовах). [0128] Для цієї мети, наприклад, опори 84 можуть мати нахил, величина якого може вибиратися в площині, паралельній площині скосу 82 відхиляючого елементу 81. 7 UA 98659 C2 5 10 15 [0129] Як вже було вказано, в одній з реалізацій пристрою згідно винаходу перший компонент 1 і другий компонент 2 первинного елементу 101 можуть мати більше ніж одну виїмку 8, а саме дві, три виїмки або, при необхідності, навіть більше, щоб підвищити ефективність закріплення рейки 10 на опорі 4. [0130] Необхідно відзначити, що бічна поверхня другого компоненту первинного елементу, яка, перекриваючи підошву або основу рейки, входить з нею в контакт, може мати еластомерний валик 6. Наявність цього валика забезпечує певну гнучкість у вертикальному напрямку, зокрема, дозволяє поглинати напругу, що створюється при коченні коліс транспортних засобів, що переміщаються по рейках. Іншими словами, завдяки таким затискним скобам рейок не повністю обмежений в переміщеннях, оскільки він, хоча і жорстко зафіксований в горизонтальному напрямку, зберігає до певного ступеня здатність до вертикального переміщення. [0131] Використання безперервної гумової смуги, що називається "підкладка", яку поміщають під опору рейки, разом з гумовою підкладкою в затискній скобі в робочих умовах додає рейці деяку гнучкість у вертикальному напрямку і тим самим створює пружне кріплення рейки. ФОРМУЛА ВИНАХОДУ 20 25 30 35 40 45 50 55 60 1. Пристрій (100) для кріплення рейки (10) на опорі (4), що включає первинний елемент (101) і вторинний елемент (102), який відрізняється тим, що вторинний елемент (102) відповідає кріпильному вузлу з гайкою і болтом і включає щонайменше одну гайку і один болт (9), що має стрижень болта (92) і головку болта, первинний елемент (101) включає нижній компонент (1), що спирається на опору і жорстко зафіксований на ній, і верхній компонент (2), які, принаймні частково, накладаються один на одний, причому кожен з вказаних компонентів має верхню поверхню і нижню поверхню, причому через верхній і нижній компоненти проходить щонайменше один отвір (80) для входження вказаного болта (9), вказаний отвір утворений першою виїмкою (8), яка виконана у верхньому компоненті і форма якої пристосована для розміщення в ній стрижня вказаного болта, і другою виїмкою (8'), яка виконана в нижньому компоненті і форма якої пристосована для розміщення в ній головки болта, причому: верхня поверхня нижнього компонента має перший скіс (12), і нижня поверхня верхнього компонента має другий скіс (14), причому перший скіс і другий скіс мають взаємодоповнюючі кути нахилу, і верхній компонент містить відхиляючий елемент (81) для нахилу болта, розташований на краях першої виїмки. 2. Пристрій за п. 1, який відрізняється тим, що відхиляючий елемент для нахилу болта має таку форму, яка дозволяє створювати горизонтальну складову сили, коли пристрій прикріплений до рейки, що впливає на болт у напрямку рейки. 3. Пристрій за п. 1 або 2, який відрізняється тим, що відхиляючий елемент для нахилу болта має форму, що забезпечує нахил болта на кут в діапазоні від 1° до 45°, переважно від 1° до 30°, переважніше від 1° до 15° або від 5° до 45°, переважно від 5° до 30°, переважніше від 5° до 15° відносно перпендикуляра до площини опори. 4. Пристрій за будь-яким з пп. 1-3, який відрізняється тим, що кут нахилу першого скосу складає від 1° до 45°, переважно від 1° до 30° і переважніше від 1° до 15° або переважно від 5° до 45°, переважніше від 5° до 30°, і найпереважніше від 5° до 15° відносно площини опори. 5. Пристрій за будь-яким з пп. 1-4, який відрізняється тим, що кут нахилу першого скосу і кут нахилу болта за рахунок відхиляючого елемента вибрані незалежно один від одного. 6. Пристрій за будь-яким з пп. 1-4, який відрізняється тим, що кут нахилу першого скосу і кут нахилу болта за рахунок відхиляючого елемента вибрані взаємозалежними. 7. Пристрій за будь-яким з пп. 1-6, який відрізняється тим, що відхиляючий елемент є невіддільною частиною верхнього компонента (2). 8. Пристрій за будь-яким з пп. 1-6, який відрізняється тим, що відхиляючий елемент є однією або декількома деталями, відмінними від верхнього компонента (2). 9. Пристрій за п. 7, який відрізняється тим, що відхиляючий елемент є опуклістю, розташованою на краях першої виїмки. 10. Пристрій за п. 8, який відрізняється тим, що відхиляючий елемент є пружиною, розташованою на першій виїмці. 11. Пристрій за будь-яким з пп. 1-10, який відрізняється тим, що друга виїмка (8') містить опори (84), форма яких дозволяє блокувати головку болта (9) в змонтованому пристрої. 8 UA 98659 C2 5 10 15 20 25 30 35 12. Пристрій за п. 11, який відрізняється тим, що вказані опори мають таку форму, яка дозволяє їм взаємодіяти з відхиляючим елементом, щоб відхиляти болт на той же кут. 13. Пристрій за п. 12, який відрізняється тим, що як відхиляючий елемент, так і опори містять по одній площині з скосами, причому, коли пристрій знаходиться в робочому стані, дані площини з скосами паралельні одна одній. 14. Пристрій за будь-яким з пп. 1-13, який відрізняється тим, що друга виїмка (8') містить область (20) входу, форма якої пристосована для введення в неї болта (9), коли болт знаходиться в початковому положенні (20), і область затягування (21), форма якої пристосована для блокування і затягування вказаного болта (9), коли болт знаходиться в кінцевому положенні. 15. Пристрій за п. 14, який відрізняється тим, що область входу і область затягування мають таку форму, що переміщення болта з початкового положення в кінцеве положення відбувається при наданні болту обертального руху. 16. Пристрій за п. 14, який відрізняється тим, що область входу і область затягування мають таку форму, що переміщення болта з початкового положення в кінцеве положення відбувається при наданні болту поступального руху. 17. Пристрій за п. 14, який відрізняється тим, що область входу і область затягування мають таку форму, що переміщення болта з початкового положення в кінцеве положення відбувається при надаванні болту обертального і поступального руху. 18. Пристрій за будь-яким з пп. 1-17, який відрізняється тим, що болт (9) має шестигранну головку. 19. Пристрій за будь-яким з пп. 1-17, який відрізняється тим, що болт (9) має прямокутну головку. 20. Пристрій за п. 19, який відрізняється тим, що прямокутна головка містить прямокутну основу (91) і квадратну основу (90), сторона якої менше довжини прямокутної основи, і квадратна основа розташована між прямокутною основою (91) і стрижнем (92) болта (9). 21. Півскоба для пристрою для кріплення рейки (10) на опорі (4), що відповідає верхньому компоненту (2), виконаному за будь-яким з пп. 1-20. 22. Півскоба для пристрою для кріплення рейки (10) на опорі (4), що відповідає нижньому компоненту (1), виконаному за будь-яким з пп. 1-20, в якому друга виїмка містить опори для болтів, що мають нахил для нахилу болта. 23. Використання пристрою і/або півскоби, виконаних за будь-яким з пп. 1-21, в комплексах обладнання, що включають портальні крани і/або мостові крани. 24. Збірна конструкція, що включає щонайменше один пристрій, що передбачається будь-яким з пп. 1-21, і рейка. 9 UA 98659 C2 10 UA 98659 C2 11 UA 98659 C2 12 UA 98659 C2 Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 13
