Пристрій для кріплення рейки до дерев’яної шпали
Формула / Реферат
1. Пристрій для кріплення рейки до дерев'яної шпали, що включає фігурні пружні клеми, які взаємодіють через клемні ізолятори з підошвою рейки, що опирається через підрейкову еластичну прокладку на опорну плиту, яка опирається на шпалу безпосередньо або через пружну подушку, та анкер з анкерними головками для фіксації фігурних пружних клем, який відрізняється тим, що опорна плита об'єднана з анкерними головками та являє собою один цілісний елемент.
2. Пристрій за п. 1, який відрізняється тим, що опорна плита виконана з кутом нахилу 1:20.
Текст

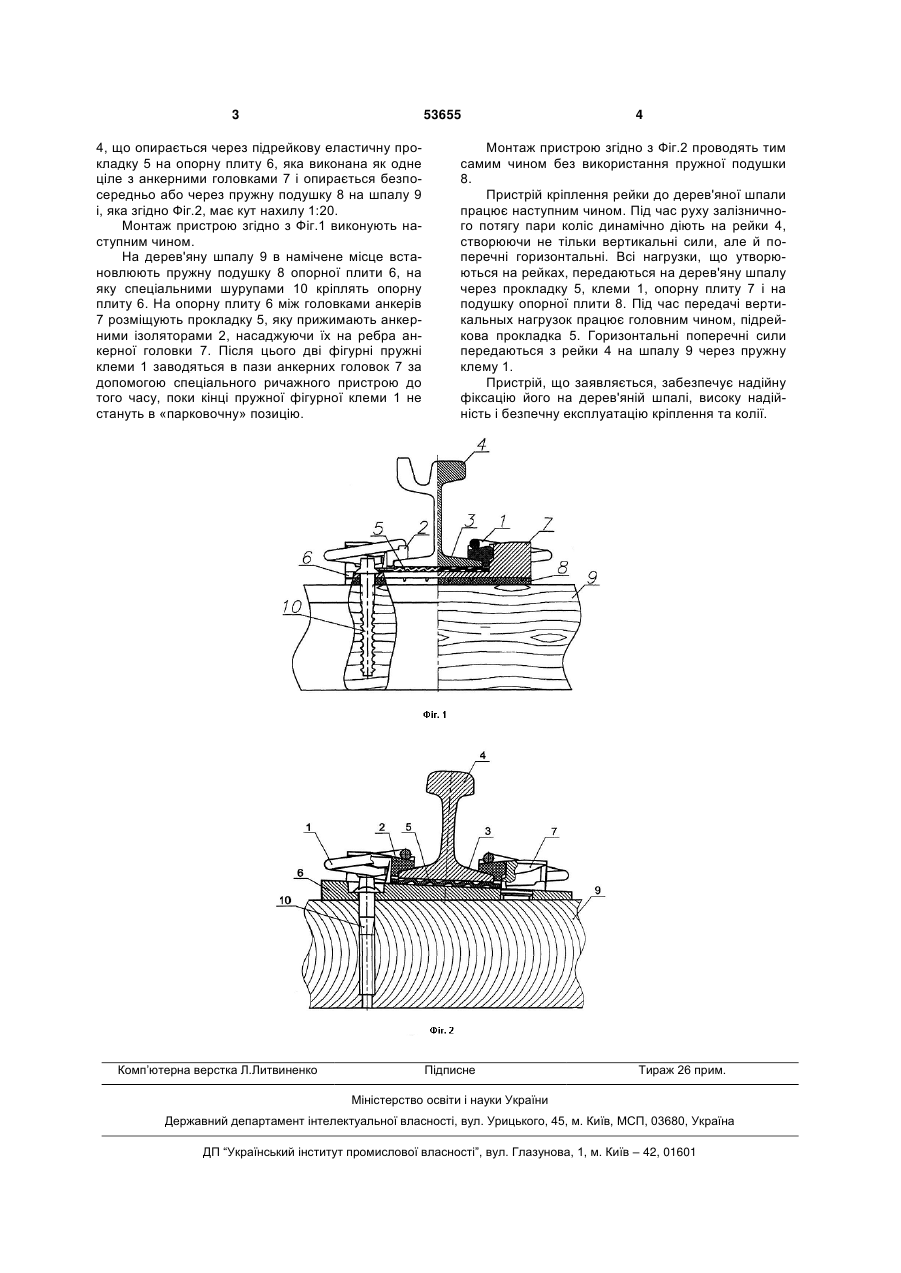

1. Пристрій для кріплення рейки до дерев'яної шпали, що включає фігурні пружні клеми, які взаємодіють через клемні ізолятори з підошвою рейки, 3 53655 4, що опирається через підрейкову еластичну прокладку 5 на опорну плиту 6, яка виконана як одне ціле з анкерними головками 7 і опирається безпосередньо або через пружну подушку 8 на шпалу 9 і, яка згідно Фіг.2, має кут нахилу 1:20. Монтаж пристрою згідно з Фіг.1 виконують наступним чином. На дерев'яну шпалу 9 в намічене місце встановлюють пружну подушку 8 опорної плити 6, на яку спеціальними шурупами 10 кріплять опорну плиту 6. На опорну плиту 6 між головками анкерів 7 розміщують прокладку 5, яку прижимають анкерними ізоляторами 2, насаджуючи їх на ребра анкерної головки 7. Після цього дві фігурні пружні клеми 1 заводяться в пази анкерних головок 7 за допомогою спеціального ричажного пристрою до того часу, поки кінці пружної фігурної клеми 1 не стануть в «парковочну» позицію. Комп’ютерна верстка Л.Литвиненко 4 Монтаж пристрою згідно з Фіг.2 проводять тим самим чином без використання пружної подушки 8. Пристрій кріплення рейки до дерев'яної шпали працює наступним чином. Під час руху залізничного потягу пари коліс динамічно діють на рейки 4, створюючи не тільки вертикальні сили, але й поперечні горизонтальні. Всі нагрузки, що утворюються на рейках, передаються на дерев'яну шпалу через прокладку 5, клеми 1, опорну плиту 7 і на подушку опорної плити 8. Під час передачі вертикальных нагрузок працює головним чином, підрейкова прокладка 5. Горизонтальні поперечні сили передаються з рейки 4 на шпалу 9 через пружну клему 1. Пристрій, що заявляється, забезпечує надійну фіксацію його на дерев'яній шпалі, високу надійність і безпечну експлуатацію кріплення та колії. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for securing of rail to wooden tie
Автори англійськоюBuchko Ihor Volodymyrovych
Назва патенту російськоюУстройство для крепления рельса к деревянной шпале
Автори російськоюБучко Игорь Владимирович
МПК / Мітки
МПК: E01B 9/30
Мітки: рейки, пристрій, шпали, дерев'яної, кріплення
