Спосіб виготовлення упаковки абсорбуючих виробів та упаковка абсорбуючих виробів, одержана цим способом

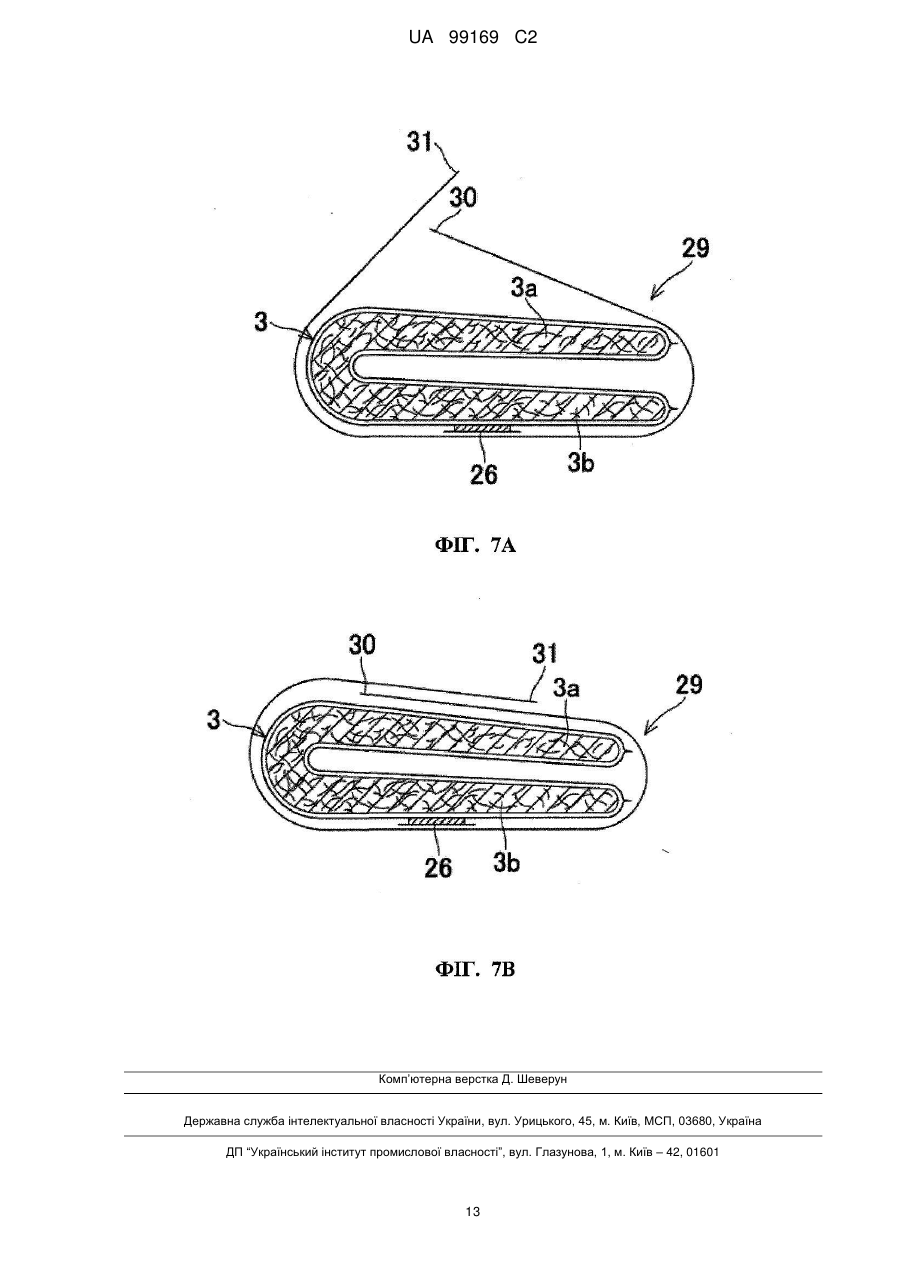

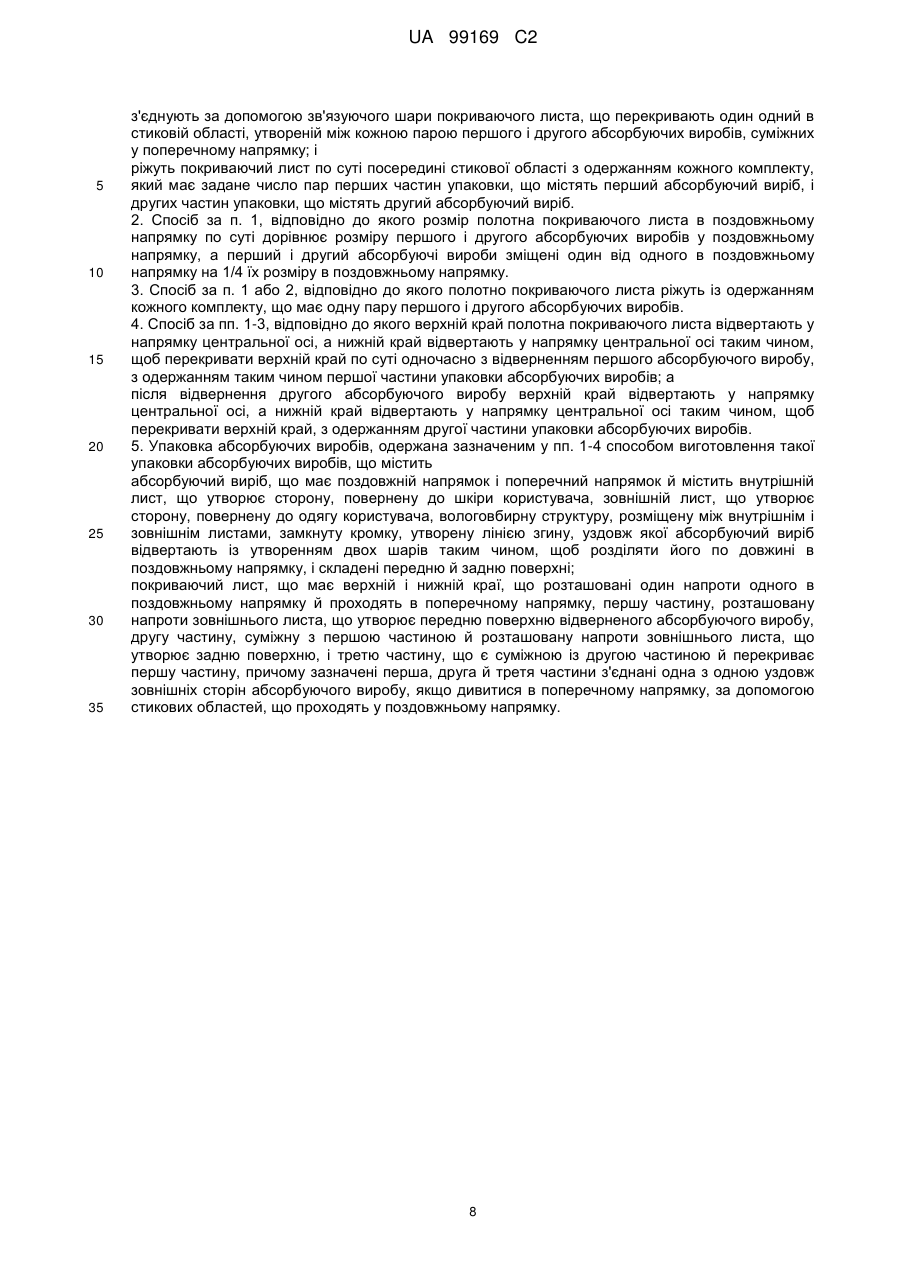

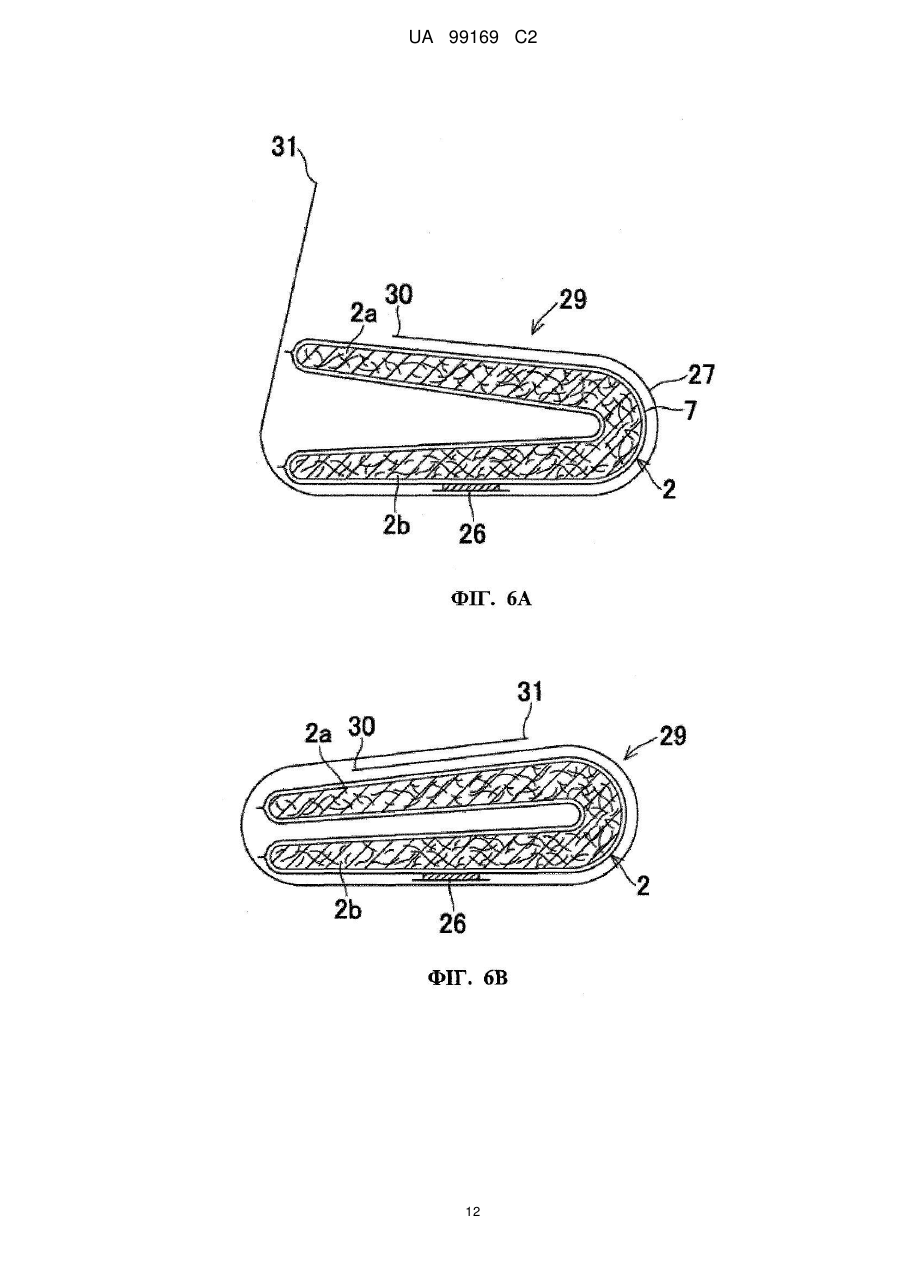

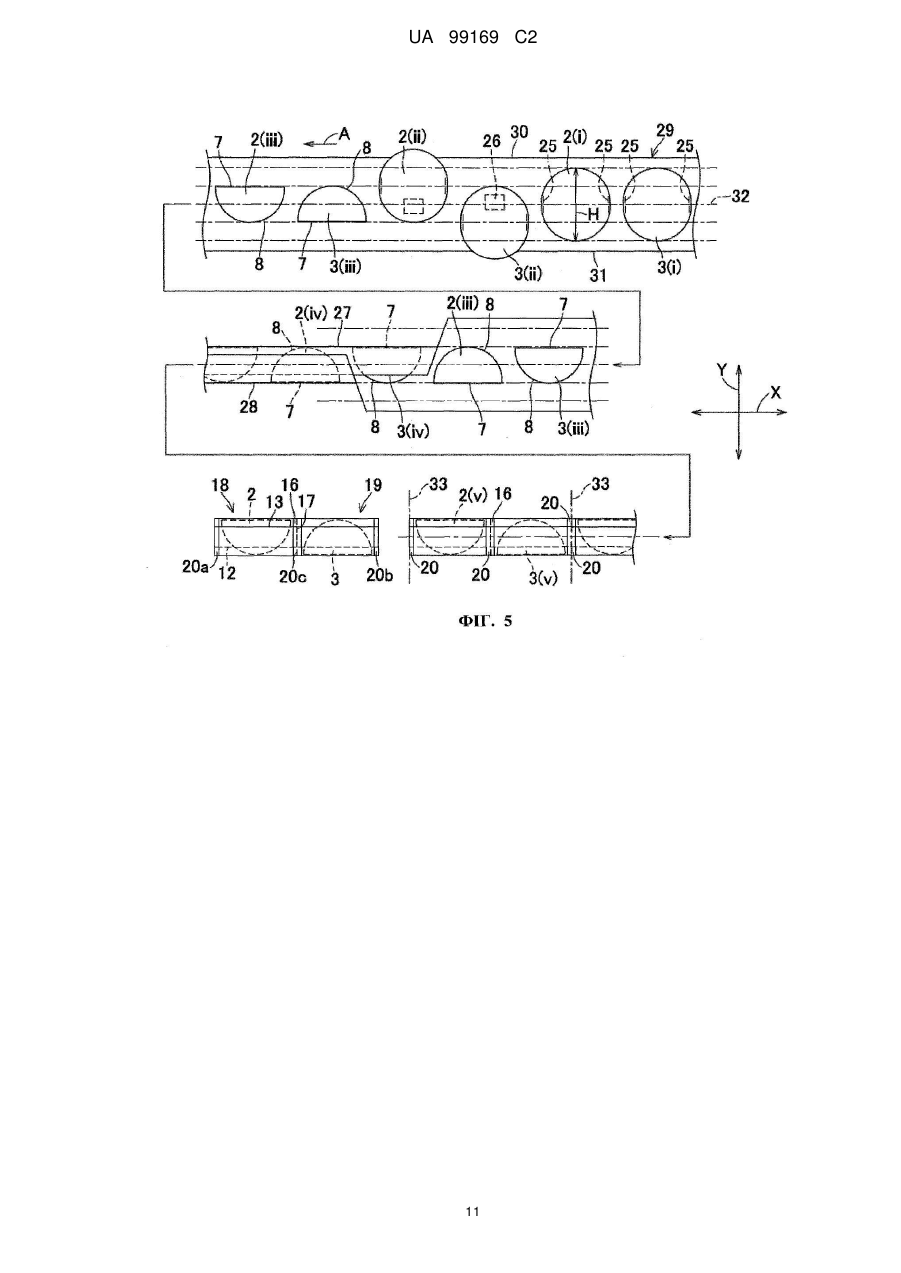

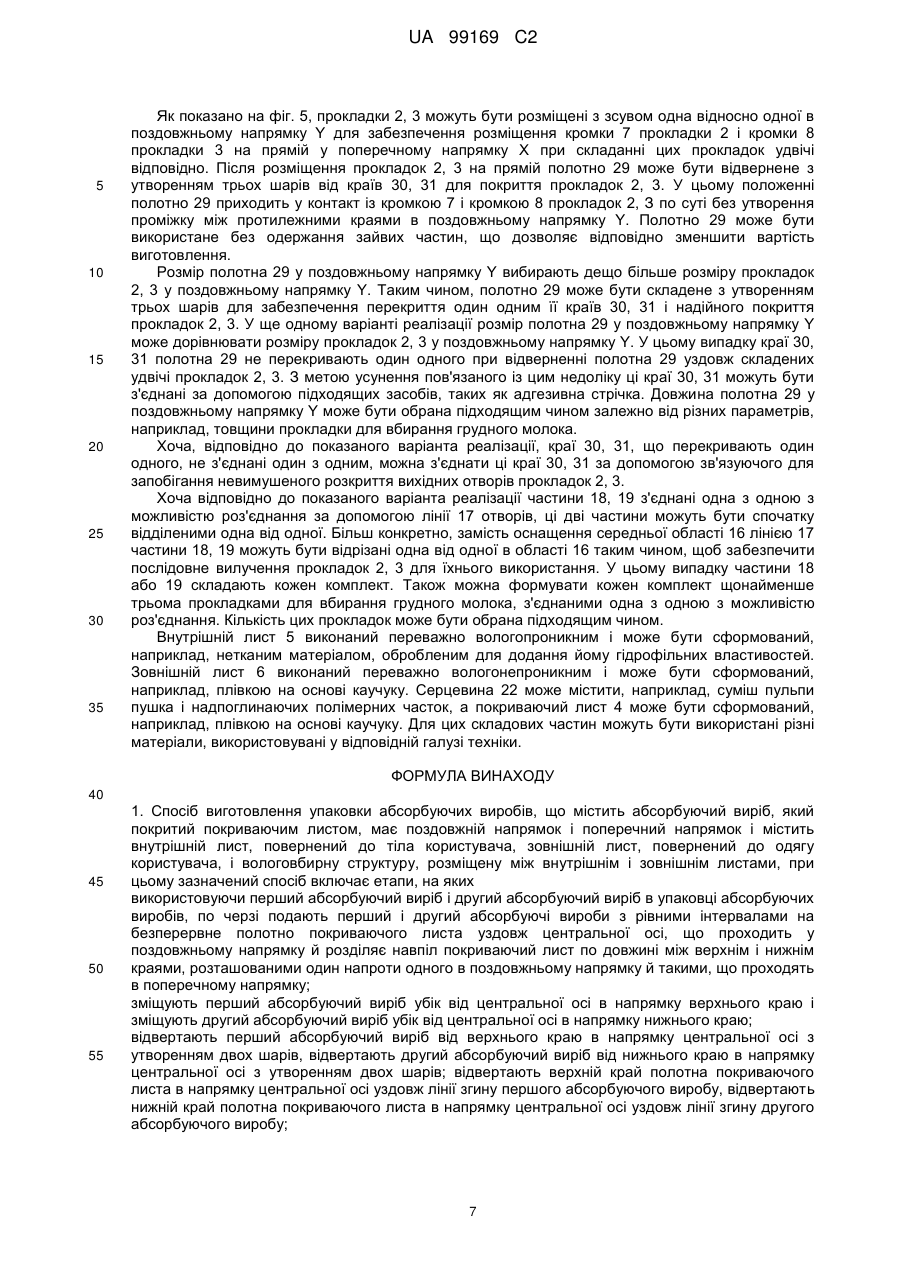

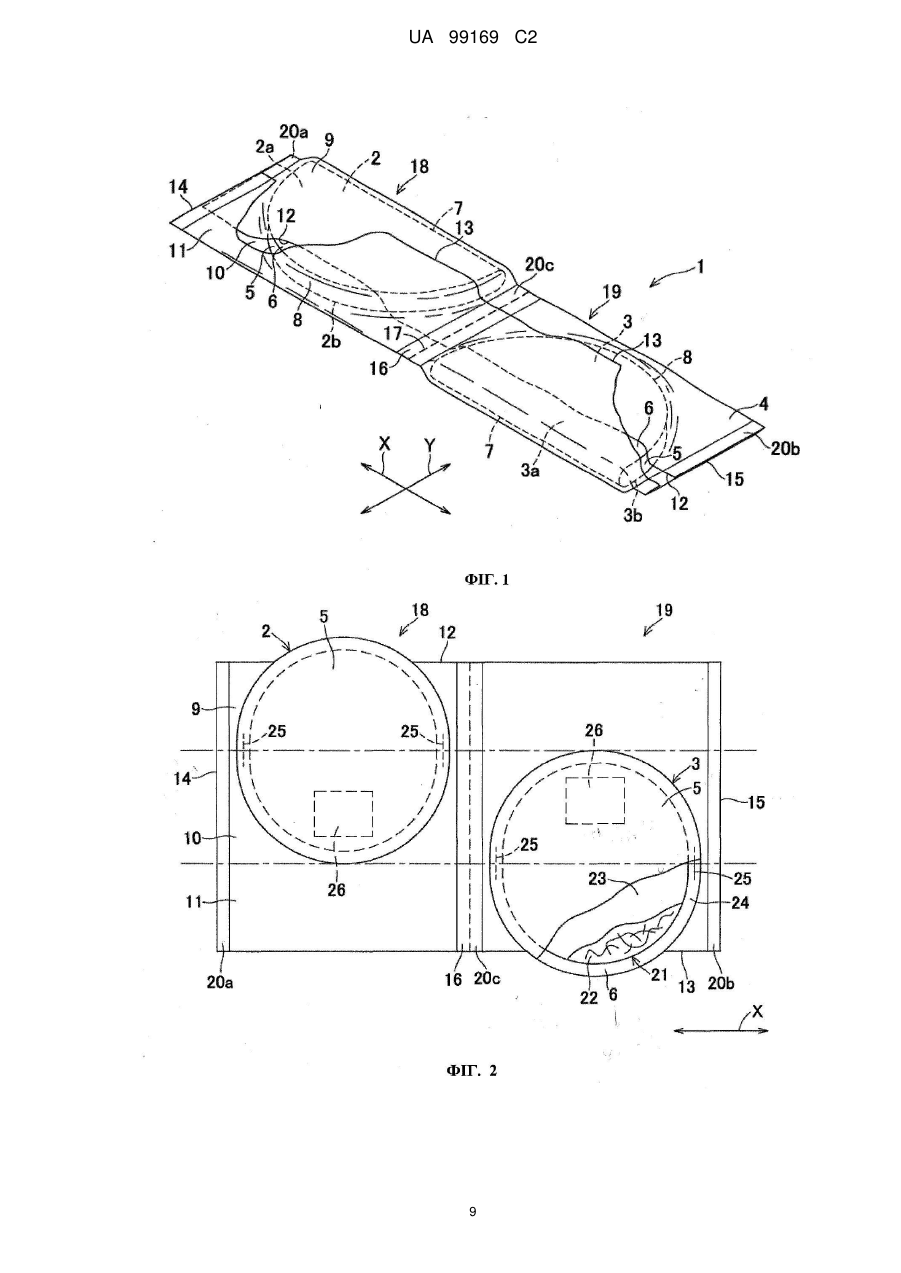

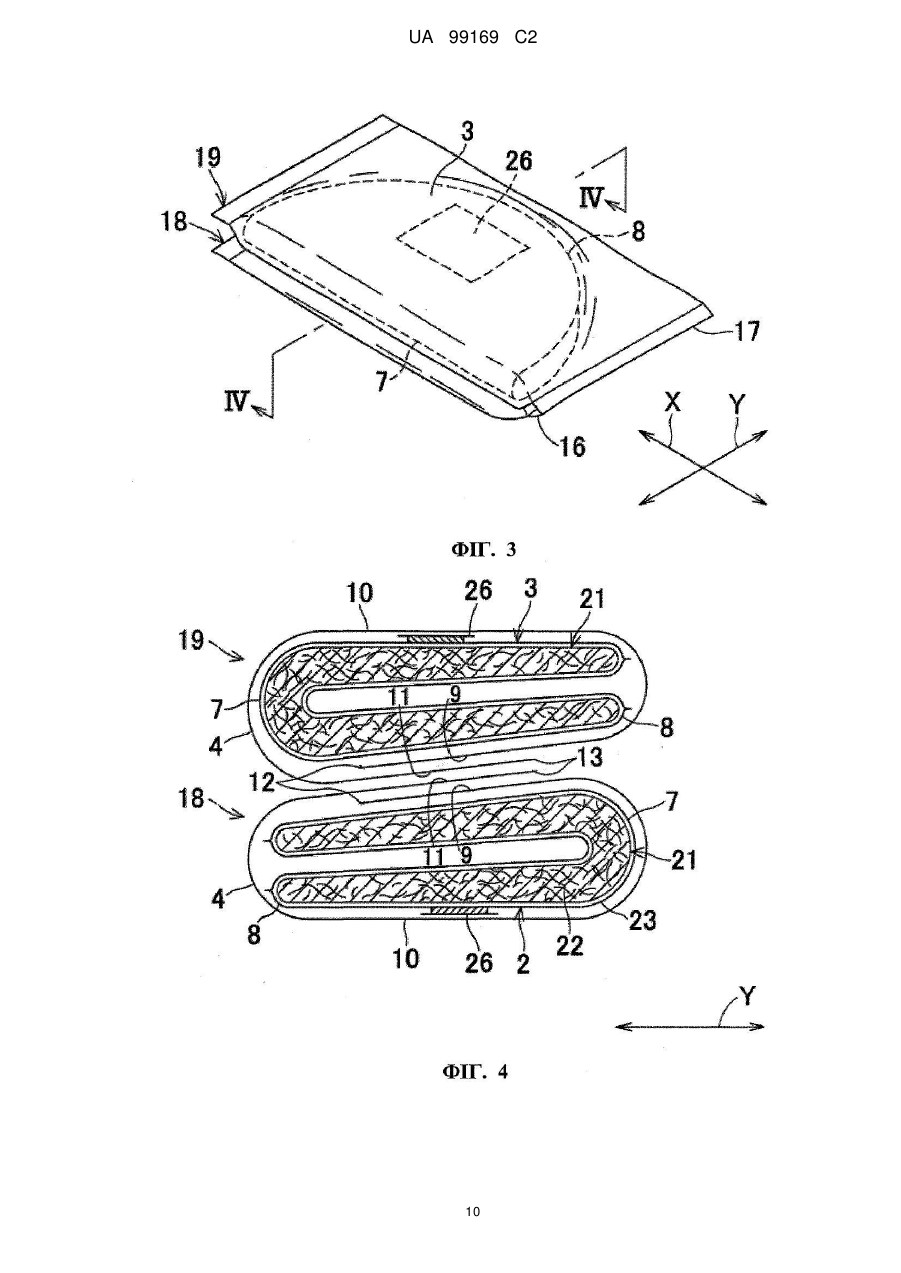

Реферат: Винахід стосується способу виготовлення упаковки абсорбуючих виробів та упаковки, одержаної цим способом. UA 99169 C2 (12) UA 99169 C2 UA 99169 C2 5 10 15 20 25 30 35 40 45 50 55 60 Даний винахід відноситься в цілому до упаковки абсорбуючого виробу та способу упаковування такого виробу й, більш конкретно, до упакованої прокладки для вбирання грудного молока, підгузка одноразового використання, гігієнічної серветки, прокладки для щоденного використання або прокладки для пацієнтів, що страждають гемороєм, і способу їх виготовлення. Упаковки абсорбуючих виробів у різних конфігураціях зазвичай використовують застосовуючи в різних областях. Наприклад, в JP2000-247358A розкрита упаковка прокладки д,ля вбирання грудного молока, що містить комплект двох прокладок, виконаний з можливістю його вилучення зі спеціального футляра при необхідності використання однієї або двох прокладок. Відповідно до опису JP2000-247358A, ці дві прокладки складають удвічі з утворенням відкритої кромки й замкнутої кромки відповідно, потім розміщають їх таким чином, що відкрита кромка однієї прокладки розташована напроти замкнутої кромки іншої прокладки, і покривають покриваючим листом. Покритий таким чином комплект прокладок потім складають разом з покриваючим листом з розміщенням прокладок одної на одній. Складені таким чином комплекти упаковок прокладок упаковують у футляр таким чином, що кожен набір із двох прокладок для вбирання грудного молока може бути вилучений з футляра при необхідності використання однієї або двох прокладок. Етапи складання кожної з прокладок і наступного складання двох покритих прокладок здійснюють таким чином, що відкрита кромка однієї прокладки перекриває замкнуту кромку іншої прокладки. Таким чином, не тільки товщина окремої упаковки прокладок, але й загальна товщина наборів упаковок прокладок, упакованих у футлярі, може бути по суті однаковою навіть при різній товщині між відкритою кромкою й замкнутою кромкою. Таким чином, упаковки прокладок можуть бути упаковані в футлярі без утворення проміжків між парами суміжних упаковок прокладок, оскільки товщина окремих комплектів упаковок по суті однакова. Якщо пара прокладок для вбирання грудного молока упакована у виді одного комплекту, при необхідності використання тільки однієї із прокладок інша прокладка неминуче виявляється зайвою. Для належного використання цієї зайвої прокладки надалі вона повинна бути повторно покрита раніше розгорнутим покриваючим листом. Повторне покриття вимагає часу й зусиль і часто не задовольняє вимогам гігієнічності. Відповідно до вищеописаного способу виготовлення упаковки прокладок для вбирання грудного молока прокладки відповідно складають удвічі, розміщають на покриваючому листі й складають разом з покриваючим листом. Для запобігання істотного розгортання раніше складених удвічі прокладок необхідно складати окремі прокладки надзвичайно ретельно до складання їх разом з покриваючим листом таким чином, що окремі прокладки виявляються розташованими одна на одній. Однак на складеній таким чином прокладці часто залишається мітка лінії згину або складка, а прокладка стає твердою уздовж лінії згину. Через вищеописаний недолік задачею даного винаходу є створення упаковки абсорбуючих виробів та способу виготовлення такої упаковки, удосконалених таким чином, що кожен комплект двох абсорбуючих виробів може бути легко вилучений з футляра й навіть при необхідності використання тільки одного із цих двох абсорбуючих виробів, зайвий абсорбуючий виріб може бути легко збережений для наступного використання, і, крім того, на абсорбуючому виробі не залишається мітки лінії згину або складки та/або його твердість уздовж лінії згину не збільшується. Відповідно до одного аспекту даного винаходу запропонований спосіб виготовлення упаковки абсорбуючих виробів, що містить абсорбуючий виріб, який упаковано в покриваючий лист, має поздовжній напрямок і поперечний напрямок і містить внутрішній лист, повернений до тіла користувача, зовнішній лист, повернений до одягу користувача, і вологовбирну структуру, розміщену між внутрішнім і зовнішнім листами. Цей аспект даного винаходу додатково включає етапи, на яких з використанням першого абсорбуючого виробу й другого абсорбуючого виробу як упаковку абсорбуючих виробів по черзі подають перший і другий абсорбуючі вироби з рівними інтервалами на безперервне полотно покриваючого листа уздовж центральної осі, що проходить у поздовжньому напрямку й розділяє навпіл покриваючий лист по довжині між верхнім і нижнім краями, що розташовані один напроти одного в поздовжньому напрямку й проходять в поперечному напрямку; зміщують перший абсорбуючий виріб убік від центральної осі в напрямку верхнього краю й зміщують другий абсорбуючий виріб убік від центральної осі в напрямку нижнього краю; відвертають перший абсорбуючий виріб від верхнього краю в напрямку центральної осі з утворенням двох шарів, відвертають другий абсорбуючий виріб від нижнього краю в напрямку центральної осі з утворенням двох шарів; відвертають верхній край полотна покриваючого листа в напрямку центральної осі уздовж лінії згину першого абсорбуючого виробу, відвертають нижній край 1 UA 99169 C2 5 10 15 20 25 30 35 40 45 50 55 60 полотна покриваючого листа в напрямку центральної осі уздовж лінії згину другого абсорбуючого виробу; з'єднують за допомогою зв'язуючого шари покриваючого листа, які перекривають один одного в стиковій області, утвореній між кожною парою абсорбуючих виробів, першого й другого, суміжних у поперечному напрямку; і ріжуть покриваючий лист по суті посередині стикової області з одержанням кожного комплекту, який має задане число пар перших частин упаковки, що містять перший абсорбуючий виріб, і других частин упаковки, що містять другий абсорбуючий виріб. Відповідно до одного переважного варіанта реалізації цього аспекту даного винаходу розмір полотна покриваючого листа в поздовжньому напрямку по суті дорівнює розміру першого і другого абсорбуючих виробів у поздовжньому напрямку, а перший і другий абсорбуючі вироби зміщені один від одного в поздовжньому напрямку на 1/4 розміру в поздовжньому напрямку. Згідно ще одному переважному варіанту реалізації цього аспекту даного винаходу полотно покриваючого листа ріжуть з одержанням кожного комплекту, що має одну пару першого і другого абсорбуючих виробів. Згідно ще одному переважному варіанту реалізації цього аспекту даного винаходу верхній край полотна покриваючого листа відвертають у напрямку центральної осі, а нижній край відвертають у напрямку центральної осі таким чином, щоб перекривати верхній край по суті одночасно з відверненням першого абсорбуючого виробу, з одержанням таким чином першої частини упаковки абсорбуючих виробів. Після відвернення другого абсорбуючого виробу верхній край відвертають у напрямку центральної осі, а нижній край відвертають у напрямку центральної осі таким чином, щоб перекривати верхній край, з одержанням другої частини упаковки абсорбуючих виробів. Згідно ще одному переважному варіанту реалізації ще одного аспекту даного винаходу запропонована упаковка абсорбуючих виробів, що містить абсорбуючий виріб, який має поздовжній напрямок і поперечний напрямок й містить внутрішній лист, що утворює сторону, повернену до шкіри користувача, зовнішній лист, що утворює сторону, повернену до одягу користувача, вологовбирну структуру, розміщену між внутрішнім і зовнішнім листами, замкнуту кромку, утворену лінією згину, уздовж якої абсорбуючий відвертають назад з утворенням двох шарів таким чином, щоб розділяти його по довжині в поздовжньому напрямку, і складені передню й задню поверхні; покриваючий лист, що має верхній і нижній краї, що розташовані один напроти одного в поздовжньому напрямку й проходять в поперечному напрямку, першу частину, розташовану напроти зовнішнього листа, що утворює передню поверхню відверненого абсорбуючого виробу, другу частину, суміжну з першою частиною й розташовану напроти зовнішнього листа, що утворює задню поверхню, і третю частину, суміжну із другою частиною й перекриваючу першу частину; причому зазначені перша, друга й третя частини, з'єднані одна з одною уздовж зовнішніх сторін абсорбуючого виробу, якщо дивитися в поперечному напрямку за допомогою стикових областей, що проходять у поздовжньому напрямку. Згідно із даним винаходом подачу, відвернення й покриття покриваючим листом першого і другого абсорбуючих виробів можна здійснювати за допомогою послідовності етапів, завдяки чому витрати часу можуть бути зменшені в порівнянні з випадком, коли абсорбуючий виріб подають на полотно покриваючого листа після відвернення абсорбуючого виробу. Проміжок часу від відвернення абсорбуючого виробу до його покриття є досить невеликим для того щоб ретельне відвернення абсорбуючого виробу не виявлялося необхідним, завдяки чому на абсорбуючому виробі не залишається мітки лінії згину або складки та/або не відбувається збільшення твердості виробу уздовж лінії згину. Перший і другий абсорбуючі вироби безперервно подають із рівними інтервалами, потім відвертають із утворенням двох шарів і покривають покриваючим листом уздовж складених кромок відповідних абсорбуючих виробів. Також можна послідовно покривати перший або другий абсорбуючі вироби, а у випадку використання тільки одного абсорбуючого виробу зайвий абсорбуючий виріб може бути просто збережений з дотриманням вимог гігієнічності для наступного використання. Перший і другий абсорбуючі вироби розміщені із зсувом один від одного в поздовжньому напрямку на 1/4 розміру полотна покриваючого листа в поздовжньому напрямку. Завдяки такій спеціальній конфігурації абсорбуючі вироби, відвернені з утворенням двох шарів відповідно, можуть бути покриті відверненим полотном покриваючого листа з утворенням трьох шарів для забезпечення відсутності проміжків між абсорбуючими виробами й полотном покриваючого листа, а затрачувана кількість матеріалу полотна покриваючого листа може бути зменшена. Таким чином може бути зменшена вартість виготовлення. Полотно покриваючого листа ріжуть з одержанням кожного комплекту, що має одну пару абсорбуючих виробів, першого й другого, для забезпечення можливості послідовного вилучення 2 UA 99169 C2 5 10 15 20 25 30 35 40 45 50 55 60 комплектів виробу з футляра, завдяки чому можуть бути зменшені затрачувані час і зусилля в порівнянні з випадком, коли вироби послідовно вилучають з футляра. У першій частині упаковки перший абсорбуючий виріб і полотно покриваючого листа можуть бути складені по суті одночасно для усунення необхідності ретельного складання першого абсорбуючого виробу й зменшення часу, затрачуваного на виготовлення виробу. На фіг. 1 показане перспективне зображення упаковки прокладок відповідно до одного варіанта реалізації винаходу. На фіг. 2 показаний розгорнутий вид, що відповідає фіг. 1. На фіг. 3 представлене перспективне зображення упаковки абсорбуючих виробів, показаної на фіг. 1, у складеному стані. На фіг. 4 показаний перетин по лінії IV-IV, позначеній на фіг. 3. На фіг. 5 показана схема, що ілюструє спосіб виготовлення упаковки абсорбуючих виробів. На фіг. 6 показана схема, що ілюструє спосіб виготовлення першої частини упаковки абсорбуючих виробів. На фіг. 7 показана схема, що ілюструє спосіб виготовлення другої частини упаковки абсорбуючих виробів. Позначення на кресленнях 1 упаковка прокладки; 2 перша прокладка для вбирання грудного молока (перший абсорбуючий виріб); 3 друга прокладка для вбирання грудного молока (другий абсорбуючий виріб); 4 покриваючий лист; 5 внутрішній лист; 6 зовнішній лист; 9 перша частина; 10 друга частина; 11 третя частина; 17 лінія отворів; 18 періпа частина упаковки; 19 друга частина упаковки; 21 вологовбирна структура; 29 полотно покриваючого листа; 30 верхній кінець; 31 нижній кінець; 32 поперечна центральна вісь. Нижче для кращого з'ясування суті винаходу детально описана з посиланнями на прикладені креслення упаковка абсорбуючих виробів та спосіб її виготовлення згідно із даним винаходом на прикладі прокладки для вбирання грудного молока й способу виготовлення упаковки таких прокладок для вбирання грудного молока. Приклад 1 На фіг. 1 показане перспективне зображення упаковки 1 абсорбуючих прокладок із частковим розрізом для наочності. Відповідно до цього приклада упаковка 1 містить першу й другу прокладки 2, 3 для вбирання грудного молока, розташовані в поперечному напрямку X, і покриваючий лист 4, використовуваний для покриття цих прокладок 2, 3. Кожна з прокладок 2, 3 містить внутрішній лист 5, повернений до тіла користувача, і зовнішній лист 6, повернений до одягу користувача, і складена вдвічі. Кожна зі складених таким чином прокладок 2, 3 має замкнуту кромку 7, утворену уздовж складки, і відкриту кромку 8, уздовж якої відповідні половини прокладки не з'єднані одна з одною. Складені таким чином прокладки 2, 3 утворюють відповідно передні поверхні 2а, 3а, що проходять на поверненій до того, хто дивиться, стороні цього перспективного зображення, і задні поверхні 2b, 3b, що проходять на поверненій від того, хто дивиться, стороні цього перспективного зображення. Прокладки 2, 3 покриті одним безперервним покриваючим листом 4. Лист 4 складний у гри шари таким чином, щоб покривати першу й другу прокладки 2, 3 і формувати першу частину 9, другу частину 10 і 11 третю частину . Перша частина 9 містить один край 12 листа 4 і частково покриває поверхні 2а, 3а прокладок 2, 3. Друга частина 10 виконана суміжною з першою частиною 9 і повністю покриває поверхні 2b, 3b. Третя частина 11 виконана суміжною із другою частиною 10 і містить ще один край 13 листа 4 таким чином, щоб частково покривати поверхні 2а, За. Перекриття один одним краю 12 першої частини 9 і краю 13 другої частини 11 забезпечує повне покриття поверхні 2а. За цими шарами 9, 11 і формування вихідного отвору для прокладок 2, 3. 3 UA 99169 C2 5 10 15 20 25 30 35 40 45 50 55 Лист 4 містить бічні кромки 14, 15, розташовані одна напроти одної в поперечному напрямку X, і середню область 16, що проходить по суті посередині між кромками 14, 15 таким чином, що прокладки 2, 3 розташовані із проміжком двостороннєсиметрично відносно середньої області 16, розташованої між ними. Шари 9, 10, 11 з'єднані один з одним за допомогою зв'язуючого в цих бічних кромках 14, 15 й області 16 уздовж стикових областей 20а, 20b, 20с. Стикові області 20а, 20b, 20с сформовані по черзі в поздовжньому напрямку Y. Хоча відповідно до показаного варіанта реалізації для формування цих стикових областей використовують термічне зварювання, також можна формувати стикові області за допомогою підходящого адгезиву або інших добре відомих засобів. Упаковка 1 розділена стиковою областю 20с, сформованою в середній області 16, на першу частину 18 упаковки, що покриває першу прокладку для вбирання грудного молока, і другу частину 19 упаковки, що покриває другу прокладку для вбирання грудного молока. Область 16 оснащена лінією 17 отворів, що проходить у поздовжньому напрямку Y по суті посередині стикової області 20с. Лінія 17 отворів розділяє упаковку 1 на першу частину 18 упаковки, що покриває першу прокладку 2 для вбирання грудного молока, і другу частину 19 упаковки, що покриває другу прокладку 3 для вбирання грудного молока. Засоби, що забезпечують поділ упаковки 1 на першу частину 18, що покриває першу прокладку 2, і другу частину 19 упаковки, що покриває другу прокладку 3, не обмежені лінією отворів і можуть бути сформовані за допомогою інших широко використовуваних засобів. Слід зазначити, що стикова область 20с переважно розміщена на обох сторонах кожної з частин 18, 19. На фіг. 2 показаний розгорнутий вид упаковки 1, показаної на фіг. 1, після усунення стикових областей 20а, 20b, 20с, сформованих уздовж бічних кромок 14, 15 й області 16. Як показано, прокладка 2 розташована таким чином, що вона частково перекриває один край 12 першої частини 9 і перекриває частини 9, 10. Прокладка 3 розташована таким чином, що вона частково перекриває ще один край 13 третьої частини 11 і перекриває частини 10, 11. Більш конкретно, прокладки 2, 3 розташовані із проміжком у поздовжньому напрямку Y по суті симетрично відносно поперечного напрямку X. Кожна з прокладок 2, 3 містить внутрішній лист 5, що утворює сторону, повернену до шкіри користувача, зовнішній лист 6, що утворює сторону, повернену до одягу користувача, і вологовбирну структуру 21, розташовану між цими листами 5, 6. Структура 21 містить вологовбирну серцевину 22 і розповсюджуючий лист 23, що покриває серцевину 22. Листи 5, 6 виконані по суті круглої форми й однакового розміру, а структура 21 виконана також по суті круглої форми, але дещо меншого розміру, ніж листи 5, 6. Структура 21 й листи 5, 6 ламіновані один на одного з утворенням концентричних кіл, причому листи 5, 6 з'єднані один з одним уздовж їх відповідних зовнішніх граничних областей 24, у яких відсутня структура 21, за допомогою склеювання або зварювання. Кожна з прокладок 2, 3 оснащена в бічних областях, розташованих одна напроти одної в поперечному напрямку X, еластичними елементами 25, що проходять у поздовжньому напрямку Y і приєднані до неї в розтягнутому стані. При стягуванні цих елементів 25 прокладки 2, 3 приймають тривимірну форму. Більш конкретно, ці прокладки 2, 3 приймають куполоподібну форму. Прокладки 2, 3 приєднані до внутрішньої поверхні листа 4 за допомогою антиадгезійних листів 26. Кожна з прокладок 2, 3 покрита адгезивом (не показаний) на її зовнішньому листі 6 таким чином, що лист 6 може бути приєднаний з можливістю від'єднання до відповідного листа 26. Лист 26 постійно приєднаний за допомогою адгезиву (не показаний) до частини листа 4, розташованої напроти листа 6, тобто до частини 10 листа 4. Перша й друга частини 18, 19, що покривають прокладки 2, 3 відповідно, складені з положення, показаного на фіг. 1, у положення, показане на фіг. 3. Більш конкретно, частини 18, 19 складені уздовж середньої області 16 таким чином, що відповідні треті частини 11 листа 4 виявляються розташованими одна напроти одної. Кожен комплект частин 18, 19, утримуваних у такому складеному стані, розміщають у футлярі з можливістю послідовного вилучення комплектів при необхідності використання щонайменше однієї з прокладок 2,3. На фіг. 4 показаний розріз по лінії IV-IV, позначеній на фіг. 3. Як зрозуміло з фіг. 4, частина 19 розташована зверху частини 18, якщо дивитися в напрямку товщини частини 18. У частині 18 замкнута кромка 7 розташована на відносно високому рівні (праворуч на фіг. 4), якщо дивитися в поздовжньому напрямку Y, а відкрита кромка 8 розташована на відносно низькому рівні (ліворуч на фіг. 4), якщо дивитися в поздовжньому напрямку Y, через те, що в прокладці 2 кількість матеріалу серцевини 22 безперервно зменшується від найбільшого значення в центральній області в напрямку зовнішньої граничної області 24, внаслідок чого товщина 4 UA 99169 C2 5 10 15 20 25 30 35 40 45 50 55 60 складеної вдвічі прокладки 2 безперервно зменшується від найбільшого значення уздовж її замкнутої кромки 7 у напрямку відкритої кромки 8. У частині 19 кромка 8 прокладки 3 розташована на відносно високому рівні (праворуч на фіг. 4), якщо дивитися в поздовжньому напрямку Y, а кромка 7 розташована на відносно низькому рівні (ліворуч на фіг. 4), якщо дивитися в поздовжньому напрямку Y. Конфігурація прокладки 3 аналогічна конфігурації прокладки 2, і, таким чином, товщина прокладки 3 також безперервно зменшується від найбільшого значення уздовж кромки 7 у напрямку кромки 8. У частинах 18, 19, складених як показано на фіг. З, кромки 7, 8 прокладки 2 перекривають кромки 8, 7 прокладки 3. Таке почергове перекриття забезпечує по суті постійну товщину комплекту прокладок 18, 19. Після укладення таких комплектів у напрямку товщини вони можуть бути упаковані у футляр. Навіть при укладенні декількох комплектів стопа, упакована у футляр, не виявляється частково товстою, оскільки окремі комплекти мають постійну товщину. Таким чином, комплекти можуть бути упаковані у футляр без утворення значних проміжків між кожною парою суміжних комплектів. При необхідності вилучення упаковки прокладки для вбирання молока з футляра з метою використання суміжні одна з одною частини 18, 19 упаковки можуть бути затиснуті пальцями й витягнуті з їх одночасним вилученням з футляра. Частини 18, 19 з'єднані одна з одною з можливістю від'єднання уздовж лінії 17 отворів, розташованої в середній області 16. Залежно від необхідності користувача частини 18, 19 можуть бути відокремлені уздовж лінії 17 отворів з метою використання тільки однієї з них. Ще одна зайва прокладка для вбирання грудного молока може зберігатися в упакованому положенні з дотриманням вимог гігієнічності для наступного використання. При необхідності використання однієї із прокладок 2, 3 користувач може витягати прокладку 2 або 3 з відповідної частини 18 упаковки або частини 19 упаковки. Більш конкретно, край 13 на стороні третьої частини 11 може бути утриманий пальцями й витягнутий від першої частини 9 і другої частини 10 (див. фіг. 1). Шляхом витягування таким чином краю 13 стикова область 20 частини 11 може бути вивільнена, а край 12 виявляється розміщений зовні. Кромка 8 прокладки 2 або кромка 7 прокладки 3 проходять назовні за край 12. Кромки 8 або 7 можуть бути утримані однією рукою, а край 12 - іншою рукою для від'єднання їх один від одного. Таким чином, стикові області 20 на першій і другій частинах 9, 10 також вивільняються, внаслідок чого прокладка для вбирання грудного молока може бути відділена від покриваючого листа 4. Лист 26 залишається з'єднаним за допомогою зв'язуючого з листом 4, а прокладка для вбирання грудного молока відокремлюється від листа 26. Область покритої адгезивом прокладки для вбирання грудного молока, покрита листом 26, виявляється розташованою зовні й може бути використана для закріплення прокладки для вбирання грудного молока на одязі користувача, наприклад, на бюстгальтері. На фіг. 5 показана схема, що ілюструє спосіб виготовлення частин 18, 19. Прокладки 2, 3 подають із рівними інтервалами на безперервне полотно 29 покриваючого листа й упаковують при складанні полотна 29 покриваючого листа. Полотно 29, що проходить у поперечному напрямку X, транспортують у напрямку, зазначеному стрілкою А, за допомогою конвеєрної стрічки (не показана). Верхні й нижні краї 30, 31 полотна 29 розташовані один напроти одного в поздовжньому напрямку Y і проходять у поперечному напрямку X, а поперечна центральна вісь 32 проходить у поперечному напрямку X посередині між краями 30, 31. Розмір від краю 30 до краю 31 полотна 29 вибирають дещо менше розміру H відповідних прокладок 2, 3 у поздовжньому напрямку Y. На першому етапі першу й другу прокладки 2(і), 3(і) для вбирання грудного молока подають на полотно 29 таким чином, що обидві бічні області відповідних прокладок, оснащені еластичними елементами 25, послідовно виявляються розміщеними напроти аналогічних бічних областей суміжних прокладок у поперечному напрямку X. Коли ці прокладки 2(і), 3(і) подають таким чином, що зазначені бічні області відповідних прокладок, оснащені еластичними елементами 25, послідовно виявляються розміщеними напроти аналогічних бічних областей суміжних прокладок у поздовжньому напрямку Y, ці прокладки 2(і), 3(і) можуть бути 0 повернені на кут 90 C до подачі на полотно 29. На другому етапі прокладку 2(іі) подають із зсувом від поперечної центральної осі 32 у напрямку верхнього краю 30 на 1/4 її розміру H при вимірюванні в поздовжньому напрямку Y. Прокладку 3(іі) подають із зсувом від поперечної центральної осі 32 у напрямку нижнього краю 31 на 1/4 її розміру H при вимірюванні в поздовжньому напрямку Y. Прокладки 2(іі), 3 (іі) мають однакову форму й розмір, внаслідок чого величина зсуву цих прокладок від осі 32 також є однаковою. Прокладки 2(іі), 3(іі) по черзі подають на полотно 29. Таким чином, прокладки 2, 3 описують зиґзаґоподібну форму. 5 UA 99169 C2 5 10 15 20 25 30 35 40 45 50 55 60 Відповідні зовнішні листи 6 прокладок 2, 3 оснащені областями адгезиву, що склеює при натисненні, за допомогою яких щонайменше одна прокладка може бути тимчасово закріплена на одязі користувача. Листи 26 постійно приєднують до полотна 29 за допомогою адгезиву для захисту зазначених областей адгезиву, що склеює при натисненні, перед використанням прокладок для вбирання грудного молока. На третьому етапі зміщену наверх прокладку 2(ііі) відвертають від верхнього краю 30 у напрямку поперечної центральної осі 32 з утворенням двох шарів і формуванням замкнутої кромки 7, утвореної уздовж лінії складання, і відкритої кромки 8. Зміщену вниз прокладку З(ііі) потім відвертають від нижнього краю 31 у напрямку поперечної центральної осі 32 з утворенням двох шарів і формуванням замкнутої кромки 7, утвореної уздовж лінії складання, і відкритої кромки 8. На четвертому етапі край 30 полотна 29 відвертають у напрямку поперечної центральної осі 32 разом із прокладкою 2(iv) з формуванням першої лінії 27 згину, що проходить уздовж замкнутої кромки 7. Полотно 29 відвертають від його нижнього краю 31 у напрямку поперечної центральної осі 32 разом із прокладкою 3(iv) з формуванням другої лінії 28 згину, що проходить уздовж замкнутої кромки 7. Хоча відповідно до вищеописаного третього й четвертого етапів складання прокладок 2(ііі), 3(ііі) і складання полотна 29 виконують окремо, вони можуть бути виконані одночасно. На фіг. 6 показана схема, що ілюструє спосіб складання прокладки 2 і покриття її полотном 29. Як зрозуміло з фіг. 6А, верхній край 30 полотна 29 відвертають по суті одночасно зі складанням прокладки 2. Безпосередньо після складання прокладки 2 і відвернення верхнього краю 30 полотна 29 нижній край 31 полотна 29 відвертають таким чином, що він перекриває верхній край 30. Таким чином, прокладка 2 і полотно 29 можуть бути складені по суті одночасно з метою зменшення кількості етапів й, відповідно, часу, затрачуваного на виготовлення. На фіг. 7 проілюстрований спосіб складання прокладки 3 і покриття її полотном 29. На відміну від прокладки 2, показаної на фіг. 6, складання прокладки 3 і складання полотна 29 не можуть бути виконані одночасно. Через те, що верхній край 30 полотна 29, показаний на фіг. 6, граничить із верхнім краєм 30 полотна 29, показаним на фіг. 7, край 30 полотна 29, що відповідає прокладці 3, також відвертають із метою покриття прокладки 2. Внаслідок цього край 30 полотна 29 виявляється відвернутим від нижнього краю 31, що відповідає прокладкам 2, 3. Для усунення цього недоліку край 30 повинен бути відвернутий після складання прокладки 3. Як показано на фіг. 7А, прокладку 3 складають, після чого край 30 полотна 29 відвертають на передню поверхню За. Складання прокладки 3 і складання полотна 29 виконують послідовно й по суті без затримки, причому край 30 полотна 29 перекриває прокладку 3 таким чином, щоб здавлювати її в напрямку від передньої поверхні 3а. Після відвернення таким чином краю 30 край 31 полотна 29 відвертають на край 30, як показано на фіг. 7В. На п'ятому етапі, показаному на фіг. 5, після складання полотна 29 між прокладками 2(v), 3(v) формують стикову область 20 і з'єднують частини полотна 29 за допомогою термічного зварювання. Потім упаковку ріжуть уздовж лінії 33 відрізу для одержання кожного комплекту прокладок 2(v), 3(v). Крім того, між прокладками 2(v), 3(v) формують лінію 17 отворів. Шляхом відрізання полотна 29, що покриває прокладки, уздовж лінії 33 відрізу одержують частини 18, 19 упаковки. Частини 18, 19 упаковки з'єднані одна з одною з можливістю від'єднання з формуванням одного комплекту. Лінія 33 відрізу проходить у поздовжньому напрямку Y по суті посередині стикової області 20, якщо дивитися в поперечному напрямку X. При відрізанні уздовж лінії 33 стикова область виявляється розділеною на стикову область 20а і стикову область 20b. Шляхом відрізання уздовж ліній 33 полотно 29 розділяють на окремі листи 4, верхній край 30 розділяють на бічні краї 12 частин 18,19, а нижній край 31 розділяють на ще одні бічні краї 13 частин 18, 19. Відповідно до вищеописаного способу безпосередньо після складання прокладок 2, 3 або одночасно з ним ці прокладки 2, 3 можуть бути покриті полотном 29. Таким чином, немає необхідності ретельно складати першу й другу прокладки для вбирання грудного молока, що має місце в рівні техніки. Завдяки цьому на прокладці для вбирання грудного молока не залишаються помітними мітки лінії згину або складки, а твердість уздовж лінії згину не збільшується. Таким чином, небажане подразнення шкіри користувача внаслідок контакту з такою складкою та/або внаслідок збільшеної жорсткості може бути ефективно зменшено. Шляхом по суті одночасного складання прокладок 2, 3 може бути зменшений проміжок часу від складання прокладки до її покриття полотном 29, а такі недоліки як утворення складок або збільшення твердості прокладки можуть бути додатково відвернені. Хоча одночасне складання прокладки 2 і полотна 29 не є істотним, бажано складати полотно 29 таким чином, щоб обмежити розгортання складеної прокладки для вбирання грудного молока. 6 UA 99169 C2 5 10 15 20 25 30 35 Як показано на фіг. 5, прокладки 2, 3 можуть бути розміщені з зсувом одна відносно одної в поздовжньому напрямку Y для забезпечення розміщення кромки 7 прокладки 2 і кромки 8 прокладки 3 на прямій у поперечному напрямку X при складанні цих прокладок удвічі відповідно. Після розміщення прокладок 2, 3 на прямій полотно 29 може бути відвернене з утворенням трьох шарів від країв 30, 31 для покриття прокладок 2, 3. У цьому положенні полотно 29 приходить у контакт із кромкою 7 і кромкою 8 прокладок 2, З по суті без утворення проміжку між протилежними краями в поздовжньому напрямку Y. Полотно 29 може бути використане без одержання зайвих частин, що дозволяє відповідно зменшити вартість виготовлення. Розмір полотна 29 у поздовжньому напрямку Y вибирають дещо більше розміру прокладок 2, 3 у поздовжньому напрямку Y. Таким чином, полотно 29 може бути складене з утворенням трьох шарів для забезпечення перекриття один одним її країв 30, 31 і надійного покриття прокладок 2, 3. У ще одному варіанті реалізації розмір полотна 29 у поздовжньому напрямку Y може дорівнювати розміру прокладок 2, 3 у поздовжньому напрямку Y. У цьому випадку краї 30, 31 полотна 29 не перекривають один одного при відверненні полотна 29 уздовж складених удвічі прокладок 2, 3. З метою усунення пов'язаного із цим недоліку ці краї 30, 31 можуть бути з'єднані за допомогою підходящих засобів, таких як адгезивна стрічка. Довжина полотна 29 у поздовжньому напрямку Y може бути обрана підходящим чином залежно від різних параметрів, наприклад, товщини прокладки для вбирання грудного молока. Хоча, відповідно до показаного варіанта реалізації, краї 30, 31, що перекривають один одного, не з'єднані один з одним, можна з'єднати ці краї 30, 31 за допомогою зв'язуючого для запобігання невимушеного розкриття вихідних отворів прокладок 2, 3. Хоча відповідно до показаного варіанта реалізації частини 18, 19 з'єднані одна з одною з можливістю роз'єднання за допомогою лінії 17 отворів, ці дві частини можуть бути спочатку відділеними одна від одної. Більш конкретно, замість оснащення середньої області 16 лінією 17 частини 18, 19 можуть бути відрізані одна від одної в області 16 таким чином, щоб забезпечити послідовне вилучення прокладок 2, 3 для їхнього використання. У цьому випадку частини 18 або 19 складають кожен комплект. Також можна формувати кожен комплект щонайменше трьома прокладками для вбирання грудного молока, з'єднаними одна з одною з можливістю роз'єднання. Кількість цих прокладок може бути обрана підходящим чином. Внутрішній лист 5 виконаний переважно вологопроникним і може бути сформований, наприклад, нетканим матеріалом, обробленим для додання йому гідрофільних властивостей. Зовнішній лист 6 виконаний переважно вологонепроникним і може бути сформований, наприклад, плівкою на основі каучуку. Серцевина 22 може містити, наприклад, суміш пульпи пушка і надпоглинаючих полімерних часток, а покриваючий лист 4 може бути сформований, наприклад, плівкою на основі каучуку. Для цих складових частин можуть бути використані різні матеріали, використовувані у відповідній галузі техніки. ФОРМУЛА ВИНАХОДУ 40 45 50 55 1. Спосіб виготовлення упаковки абсорбуючих виробів, що містить абсорбуючий виріб, який покритий покриваючим листом, має поздовжній напрямок і поперечний напрямок і містить внутрішній лист, повернений до тіла користувача, зовнішній лист, повернений до одягу користувача, і вологовбирну структуру, розміщену між внутрішнім і зовнішнім листами, при цьому зазначений спосіб включає етапи, на яких використовуючи перший абсорбуючий виріб і другий абсорбуючий виріб в упаковці абсорбуючих виробів, по черзі подають перший і другий абсорбуючі вироби з рівними інтервалами на безперервне полотно покриваючого листа уздовж центральної осі, що проходить у поздовжньому напрямку й розділяє навпіл покриваючий лист по довжині між верхнім і нижнім краями, розташованими один напроти одного в поздовжньому напрямку й такими, що проходять в поперечному напрямку; зміщують перший абсорбуючий виріб убік від центральної осі в напрямку верхнього краю і зміщують другий абсорбуючий виріб убік від центральної осі в напрямку нижнього краю; відвертають перший абсорбуючий виріб від верхнього краю в напрямку центральної осі з утворенням двох шарів, відвертають другий абсорбуючий виріб від нижнього краю в напрямку центральної осі з утворенням двох шарів; відвертають верхній край полотна покриваючого листа в напрямку центральної осі уздовж лінії згину першого абсорбуючого виробу, відвертають нижній край полотна покриваючого листа в напрямку центральної осі уздовж лінії згину другого абсорбуючого виробу; 7 UA 99169 C2 5 10 15 20 25 30 35 з'єднують за допомогою зв'язуючого шари покриваючого листа, що перекривають один одний в стиковій області, утвореній між кожною парою першого і другого абсорбуючих виробів, суміжних у поперечному напрямку; і ріжуть покриваючий лист по суті посередині стикової області з одержанням кожного комплекту, який має задане число пар перших частин упаковки, що містять перший абсорбуючий виріб, і других частин упаковки, що містять другий абсорбуючий виріб. 2. Спосіб за п. 1, відповідно до якого розмір полотна покриваючого листа в поздовжньому напрямку по суті дорівнює розміру першого і другого абсорбуючих виробів у поздовжньому напрямку, а перший і другий абсорбуючі вироби зміщені один від одного в поздовжньому напрямку на 1/4 їх розміру в поздовжньому напрямку. 3. Спосіб за п. 1 або 2, відповідно до якого полотно покриваючого листа ріжуть із одержанням кожного комплекту, що має одну пару першого і другого абсорбуючих виробів. 4. Спосіб за пп. 1-3, відповідно до якого верхній край полотна покриваючого листа відвертають у напрямку центральної осі, а нижній край відвертають у напрямку центральної осі таким чином, щоб перекривати верхній край по суті одночасно з відверненням першого абсорбуючого виробу, з одержанням таким чином першої частини упаковки абсорбуючих виробів; а після відвернення другого абсорбуючого виробу верхній край відвертають у напрямку центральної осі, а нижній край відвертають у напрямку центральної осі таким чином, щоб перекривати верхній край, з одержанням другої частини упаковки абсорбуючих виробів. 5. Упаковка абсорбуючих виробів, одержана зазначеним у пп. 1-4 способом виготовлення такої упаковки абсорбуючих виробів, що містить абсорбуючий виріб, що має поздовжній напрямок і поперечний напрямок й містить внутрішній лист, що утворює сторону, повернену до шкіри користувача, зовнішній лист, що утворює сторону, повернену до одягу користувача, вологовбирну структуру, розміщену між внутрішнім і зовнішнім листами, замкнуту кромку, утворену лінією згину, уздовж якої абсорбуючий виріб відвертають із утворенням двох шарів таким чином, щоб розділяти його по довжині в поздовжньому напрямку, і складені передню й задню поверхні; покриваючий лист, що має верхній і нижній краї, що розташовані один напроти одного в поздовжньому напрямку й проходять в поперечному напрямку, першу частину, розташовану напроти зовнішнього листа, що утворює передню поверхню відверненого абсорбуючого виробу, другу частину, суміжну з першою частиною й розташовану напроти зовнішнього листа, що утворює задню поверхню, і третю частину, що є суміжною із другою частиною й перекриває першу частину, причому зазначені перша, друга й третя частини з'єднані одна з одною уздовж зовнішніх сторін абсорбуючого виробу, якщо дивитися в поперечному напрямку, за допомогою стикових областей, що проходять у поздовжньому напрямку. 8 UA 99169 C2 9 UA 99169 C2 10 UA 99169 C2 11 UA 99169 C2 12 UA 99169 C2 Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 13
