Кришка консервної банки
Формула / Реферат

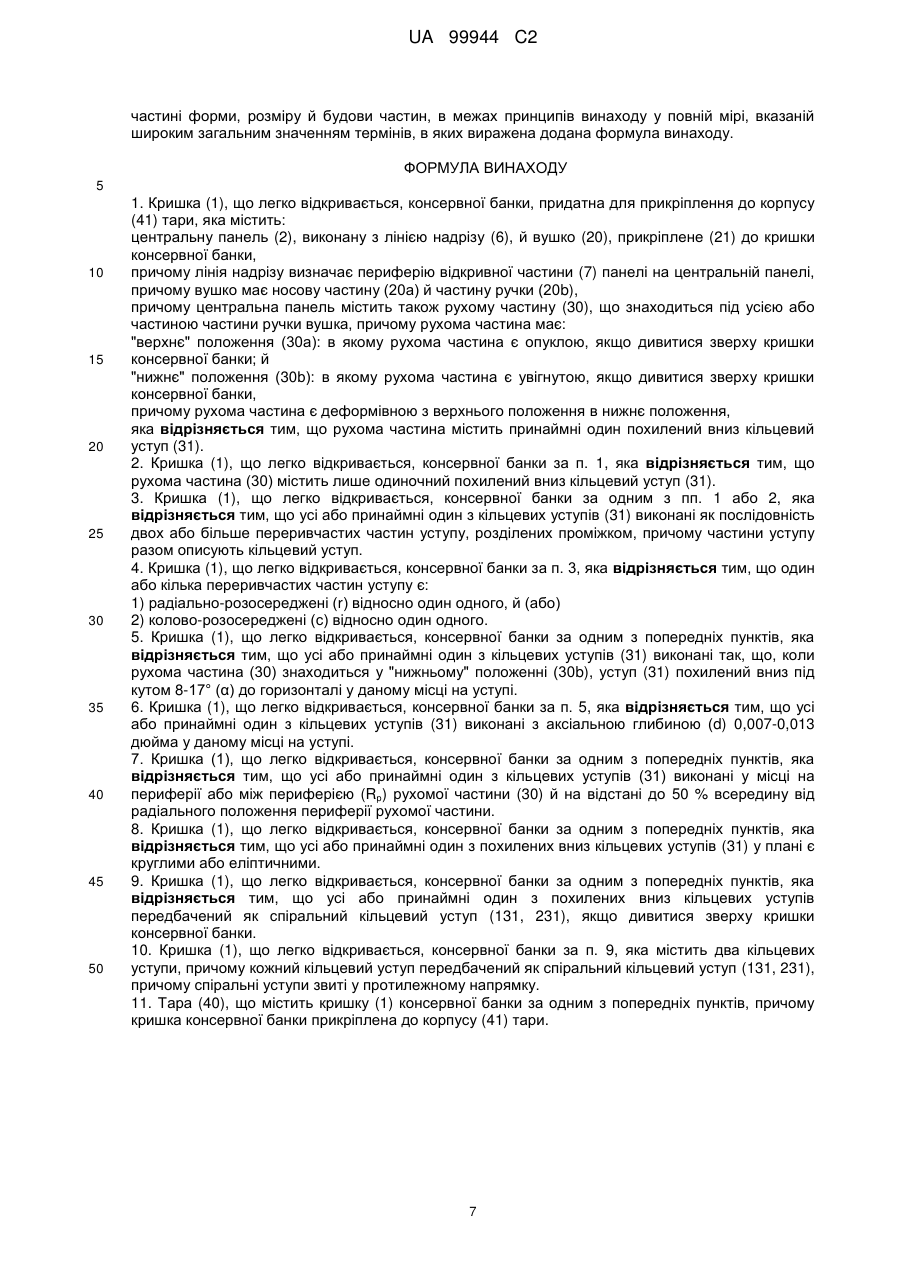

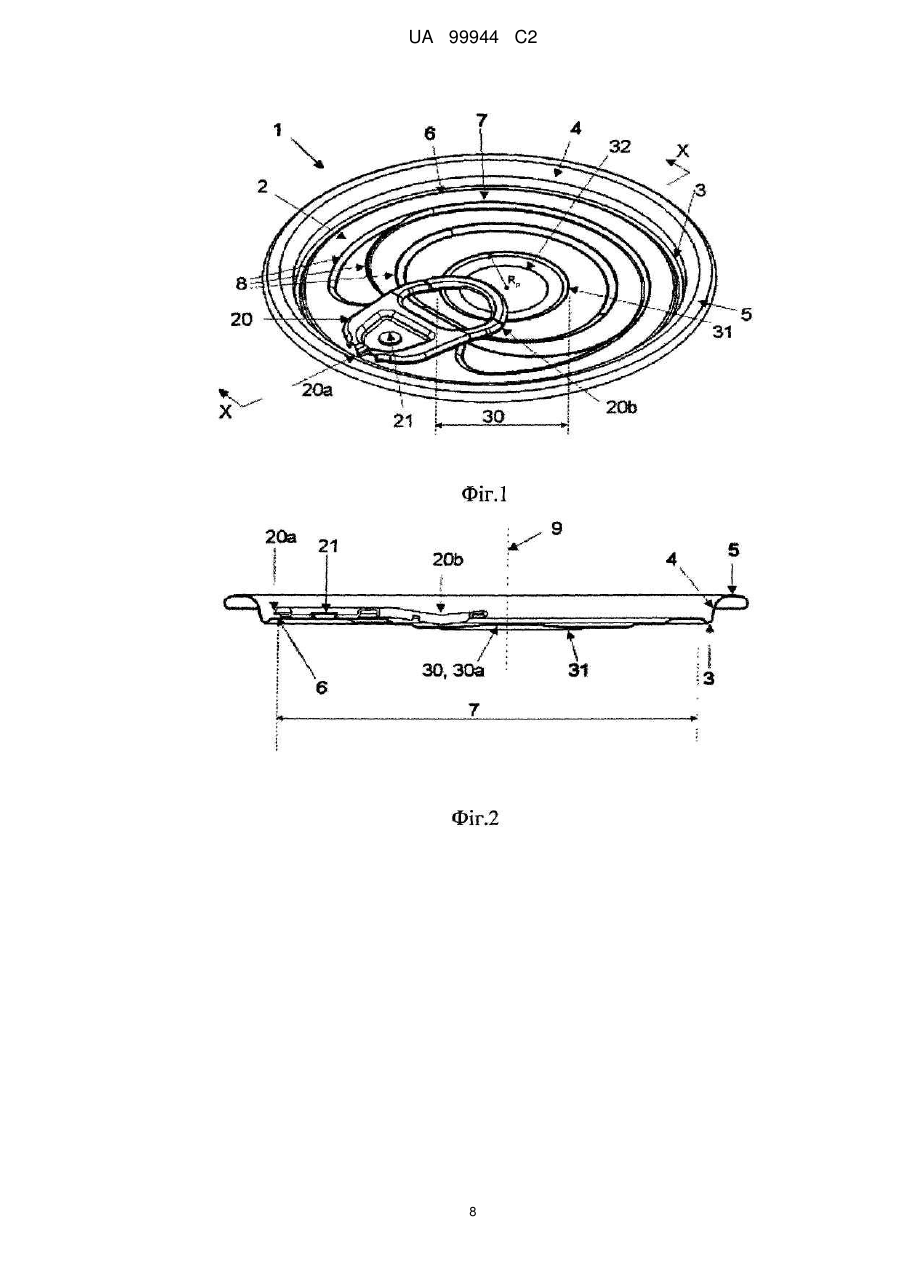

1. Кришка (1), що легко відкривається, консервної банки, придатна для прикріплення до корпусу (41) тари, яка містить:
центральну панель (2), виконану з лінією надрізу (6), й вушко (20), прикріплене (21) до кришки консервної банки,
причому лінія надрізу визначає периферію відкривної частини (7) панелі на центральній панелі, причому вушко має носову частину (20а) й частину ручки (20b),
причому центральна панель містить також рухому частину (30), що знаходиться під усією або частиною частини ручки вушка, причому рухома частина має:
"верхнє" положення (30а): в якому рухома частина є опуклою, якщо дивитися зверху кришки консервної банки; й
"нижнє" положення (30b): в якому рухома частина є увігнутою, якщо дивитися зверху кришки консервної банки,
причому рухома частина є деформівною з верхнього положення в нижнє положення,
яка відрізняється тим, що рухома частина містить принаймні один похилений вниз кільцевий уступ (31).
2. Кришка (1), що легко відкривається, консервної банки за п. 1, яка відрізняється тим, що рухома частина (30) містить лише одиночний похилений вниз кільцевий уступ (31).

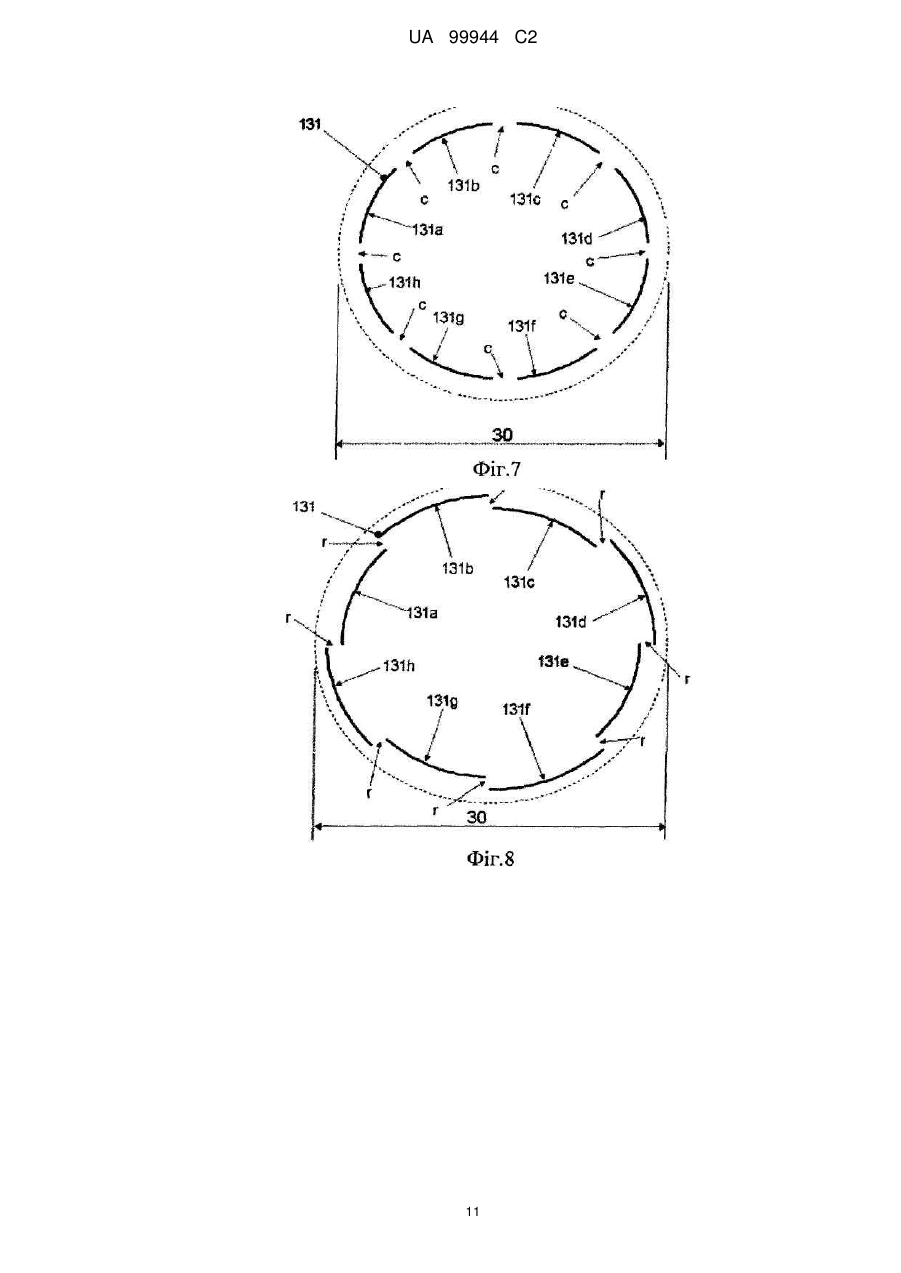

3. Кришка (1), що легко відкривається, консервної банки за одним з пп. 1 або 2, яка відрізняється тим, що усі або принаймні один з кільцевих уступів (31) виконані як послідовність двох або більше переривчастих частин уступу, розділених проміжком, причому частини уступу разом описують кільцевий уступ.
4. Кришка (1), що легко відкривається, консервної банки за п. 3, яка відрізняється тим, що один або кілька переривчастих частин уступу є:
1) радіально-розосереджені (r) відносно один одного, й (або)
2) колово-розосереджені (с) відносно один одного.

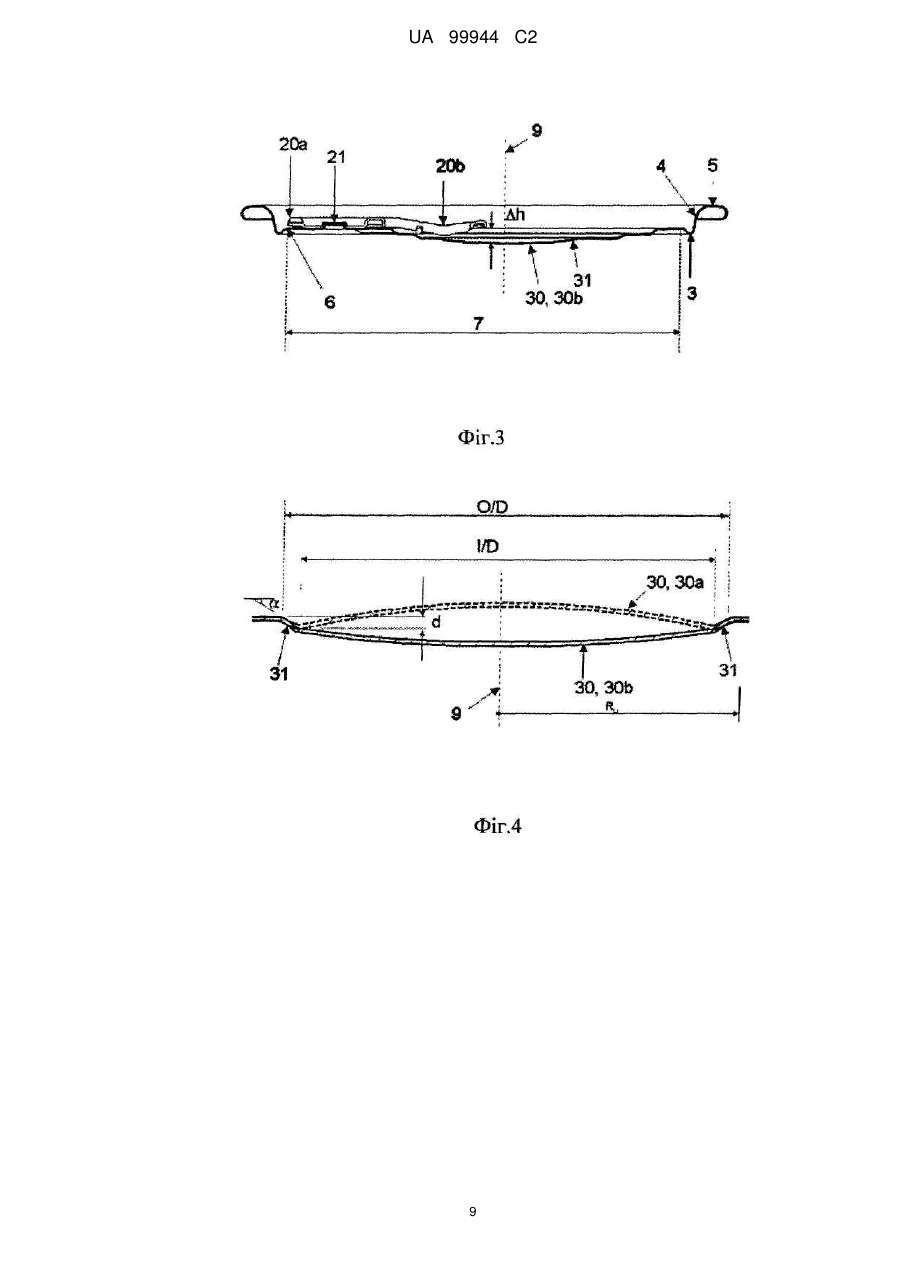

5. Кришка (1), що легко відкривається, консервної банки за одним з попередніх пунктів, яка відрізняється тим, що усі або принаймні один з кільцевих уступів (31) виконані так, що, коли рухома частина (30) знаходиться у "нижньому" положенні (30b), уступ (31) похилений вниз під кутом 8-17° (α) до горизонталі у даному місці на уступі.
6. Кришка (1), що легко відкривається, консервної банки за п. 5, яка відрізняється тим, що усі або принаймні один з кільцевих уступів (31) виконані з аксіальною глибиною (d) 0,007-0,013 дюйма у даному місці на уступі.
7. Кришка (1), що легко відкривається, консервної банки за одним з попередніх пунктів, яка відрізняється тим, що усі або принаймні один з кільцевих уступів (31) виконані у місці на периферії або між периферією (Rp) рухомої частини (30) й на відстані до 50 % всередину від радіального положення периферії рухомої частини.
8. Кришка (1), що легко відкривається, консервної банки за одним з попередніх пунктів, яка відрізняється тим, що усі або принаймні один з похилених вниз кільцевих уступів (31) у плані є круглими або еліптичними.

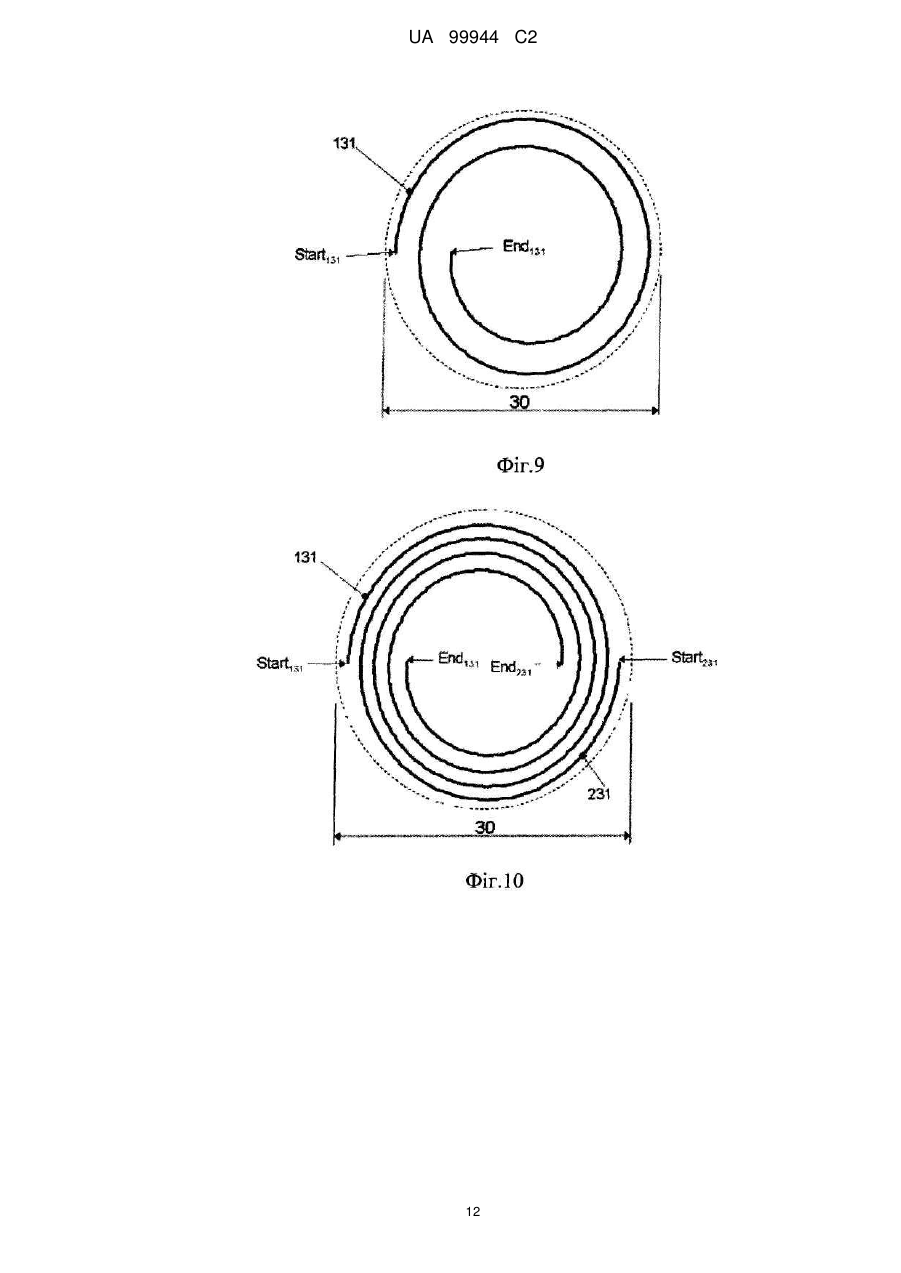

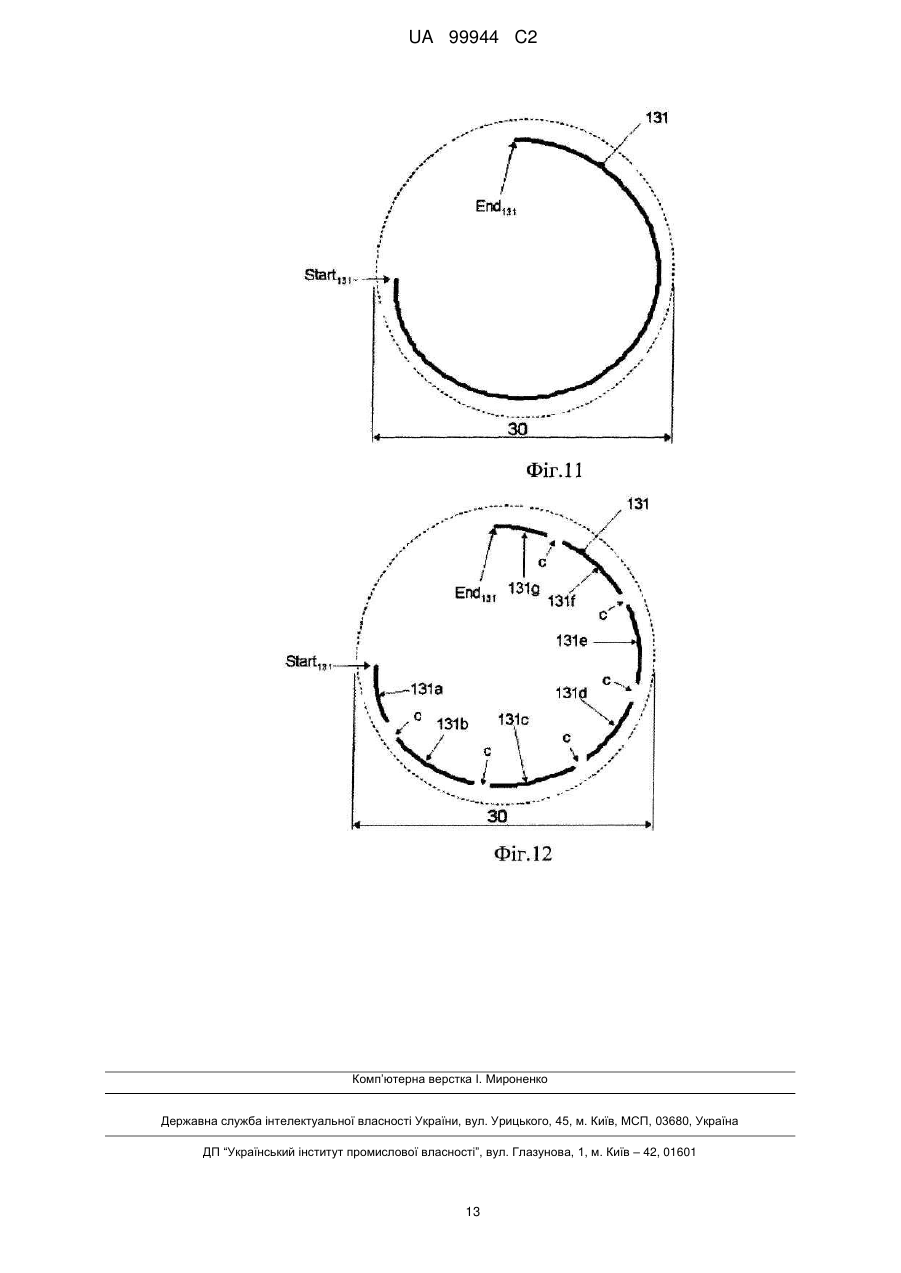

9. Кришка (1), що легко відкривається, консервної банки за одним з попередніх пунктів, яка відрізняється тим, що усі або принаймні один з похилених вниз кільцевих уступів передбачений як спіральний кільцевий уступ (131, 231), якщо дивитися зверху кришка консервної банки.
10. Кришка (1), що легко відкривається, консервної банки за п. 9, яка містить два кільцевих уступи, причому кожний кільцевий уступ передбачений як спіральний кільцевий уступ (131, 231), причому спіральні уступи звиті у протилежному напрямку.

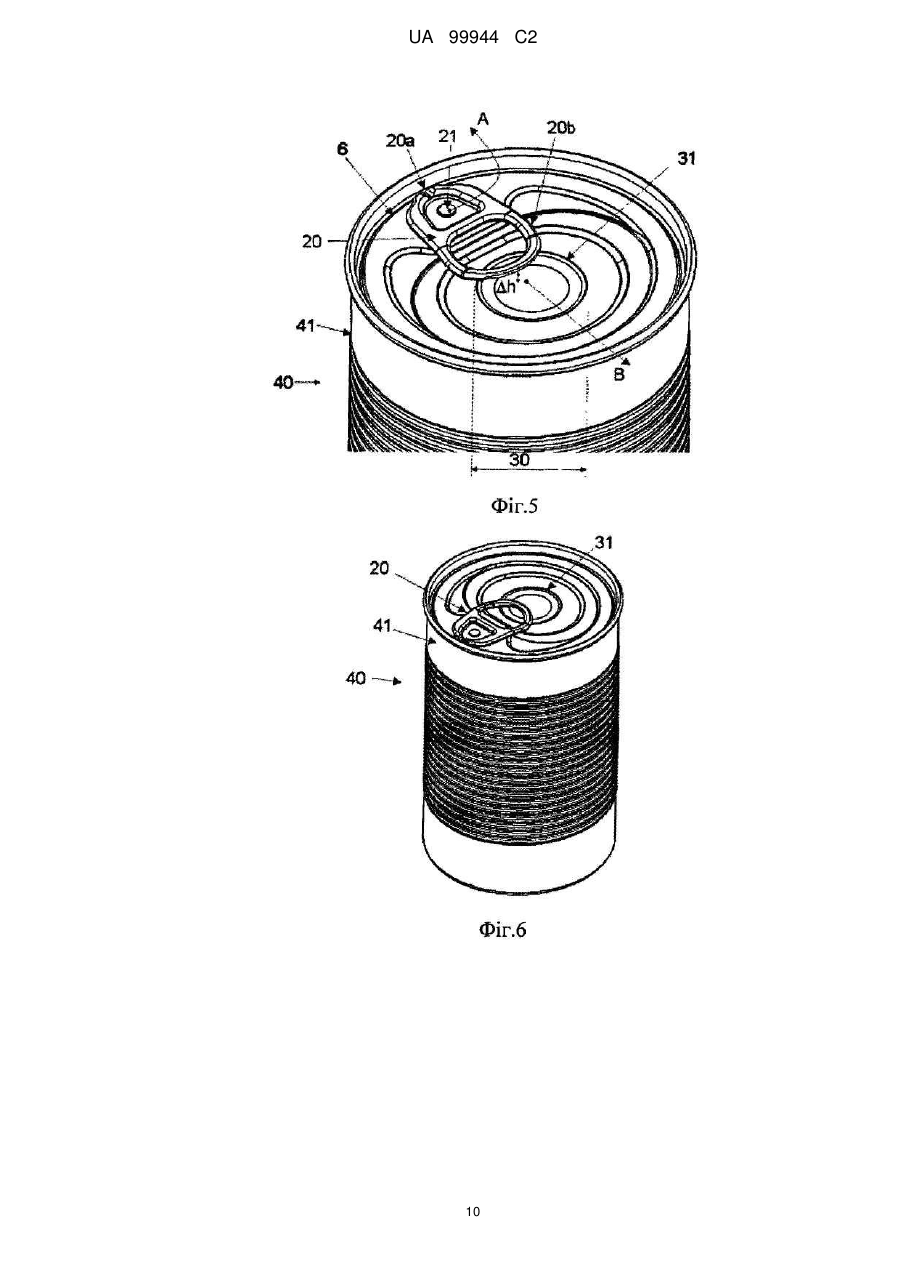

11. Тара (40), що містить кришку (1) консервної банки за одним з попередніх пунктів, причому кришка консервної банки прикріплена до корпусу (41) тари.
Текст
Реферат: Винахід належить до кришки (1) консервної банки, яка забезпечує кращий для споживача доступ за допомогою вушка. Ще один аспект цього винаходу стосується тари, яка містить кришку (1) консервної банки. Кришка (1) консервної банки містить рухому частину (30), що знаходиться під усією або частиною ручки (20b) кришки консервної банки, причому рухома частина є деформівною з "верхнього" положення (30а) в "нижнє" положення (30b) для забезпечення кращого доступу споживача до вушка. Кришка (1) консервної банки має один або кілька похилених вниз кільцевих уступів (31), які, як встановлено, значно збільшують зусилля, необхідне для деформування панелі з "нижнього" положення у "верхнє", що призводить до набагато більшої вірогідності того, що споживач одержить тару (40), яка містить кришку (1) консервної банки з рухомою частиною (30) у "нижньому" положенні (30b), в якому доступ до вушка полегшується. UA 99944 C2 (12) UA 99944 C2 UA 99944 C2 5 10 15 20 25 30 35 40 45 50 55 60 Технічна галузь [0001] Даний винахід відноситься до кришки консервної банки, яка забезпечує кращий для споживача доступ за допомогою вушка. Ще один аспект цього винаходу відноситься до тари, яка містить кришку консервної банки. Рівень техніки [0002] У галузі пакування у металеву тару добре відомі кришки, що легко розкриваються, для металевих консервних банок. Зазвичай кришка, що легко розкривається, консервної банки представляє собою металеву пластину, що має лінію надрізу, яка визначає зону відкриття на кришці консервної банки. На кришці консервної банки передбачене вушко, причому підняттям вушка споживач ініціює розрив лінії надрізу, а подальше витягування вушка призводить до відкриття кришки консервної банки у зоні відкриття. Історично, відкриття цих кришок, що легко розкриваються, ускладнювалося обмеженим проміжком між вушком і кришкою консервної банки, тому споживачеві було важко захопити вушко пальцями. У WO 03/104092 A (MAEIL DAIRY INDUSTRY CO., LTD) від 18.12.2003 (згодом переуступленому компанії CROWN Packaging Technology, Inc для вказівок US й ЕР) запропоновано вирішення цієї проблеми, за яким кришка консервної банки містить висувний виступ, що знаходиться під вушком. Висувний виступ відповідно до WO 03/104092 А є деформівним (може деформуватися) з верхнього положення в нижнє положення. У верхньому положенні виступу кришки консервних банок легко укладаються у стопу для транспортування (зазвичай, після прикріплення до тари), але не утворюють або утворюють малий проміжок між кришкою консервної банки і вушком. При деформуванні у нижнє положення (зазвичай після прикріплення до корпусу банки), виступ далі вивільняє проміжок між вушком і кришкою консервної банки, щоб дозволити користувачеві зачепити пальцями вушко й відкрити банку. [0003] Втім встановлено, що упродовж подальших операцій з тарою, що містить кришки консервних банок типу, описаного в WO 03/104092 А (тобто, після наповнення й стерилізації в автоклаві), може спостерігатися тенденція до того, що виступ "вискакуватиме вгору" назад у своє верхнє положення, таким чином перешкоджаючи доступу споживача до вушка. Причиною вискакування вгору міг би бути, наприклад, удар тари об іншу тару або об підлогу при падінні. Аналогічним чином, виступ міг би вискочити назад вгорупри транспортуванні на великих висотах над рівнем моря, де менший атмосферний тиск призводив би до більшої різниці тисків усередині й зовні тари. [0004] Отже, існує потреба в удосконаленій кришці, що легко відкривається, консервної банки, яка забезпечує підвищену гарантію підтримування доступу споживача до вушка. Стислий опис винаходу [0005] Відповідно, пропонується кришка, що легко відкривається, консервної банки, придатна для прикріплення до корпусу тари, яка містить: центральну панель, виконану з лінією надрізу, й вушко, прикріплене до кришки консервної банки, причому лінія надрізу визначає периферію відкривної частини панелі на центральній панелі, причому вушко має носову частину й частину ручки, причому центральна панель містить також рухому частину, що знаходиться під усією ручкою вушка або її частиною, причому рухома частина має: "верхнє" положення: в якому рухома частина є опуклою, якщо дивитися зверху кришки консервної банки; й "нижнє" положення: в якому рухома частина є увігнутою, якщо дивитися зверху кришки консервної банки, причому рухома частина є деформівною з верхнього положення в нижнє положення, яка відрізняється тим, що рухома частина містить принаймні один похилений вниз кільцевий уступ. [0006] Щоб запобігти будь-якому сумніву, термін "опуклий" означає, що уся рухома частина або її частина виступає, як правило, вгору від центральної панелі. Аналогічним чином, термін "увігнутий" означає, що уся рухома частина або її частина виступає вниз від центральної панелі. Таким чином, рухома частина не обов'язково утворює абсолютно гладко скривлену поверхню, як у лінзи камери. [0007] Зазвичай очікується, що у "нижньому" положенні між частиною ручки вушка і рухомою частиною утворюватиметься проміжок, достатній, щоб уможливити доступ пальців споживача. [0008] Для цілей цього винаходу термін "відкривна частина панелі" включає обидві з наступних типів кришки консервної банки: 1) тип, в якому відкривна частина панелі повністю відділяється від кришки консервної банки при відкритті; й (або) 1 UA 99944 C2 5 10 15 20 25 30 35 40 45 50 55 60 2) тип, в якому частина відкривної частини панелі утримується кришкою консервної банки після відкриття. [0009] У кожному випадку розривання лінії надрізу залишає отвір на кришці консервної банки, через який може виходити продукт. [0010] Кришки консервних банок типу (1) особливо поширені для харчових продуктів; наприклад, для продуктів, які представляють собою тверді великі шматки або в'язкий матеріал, який не можна легко розлити. У цих випадках бажано максимізувати розмір отвору, щоб уможливити легке вивільнення харчових продуктів. У цьому випадку носова частина вушка зазвичай знаходиться поруч із лінією надрізу, і при підйомі ручки вушка носова частина вушка розриває лінію надрізу. [0011] Кришки консервних банок типу (2) часто використовуються для банок з напоями, для яких бажаним є менший отвір, щоб дозволити пити продукт або вилити прямо з банки. Менший розмір отвору уможливлює залишення відкривної частини панелі кришкою консервної банки; наприклад, шляхом складання всередину у корпус тари. Залишення відкривної частини панелі зменшує відходи. [0012] Рухома частина може знаходитися радіально всередині або зовні лінії надрізу. Положення рухомої частини залежатиме від типу кришки консервної банки. Наприклад, якщо лінія надрізу визначає отвір, який охоплює майже усю площу центральної панелі (тобто, так звана кришка консервної банки "з повним отвором"), рухома частина й вушко виконані на відкривній частині панелі, тобто всередині лінії надрізу. Альтернативно, якщо лінія надрізу визначає отвір, який охоплює лише частину зони центральної панелі (тобто, так звана кришка консервної банки "з частковим отвором", яка використовується на банках для напоїв), може бути доцільним передбачити рухому частину й вушко зовні лінії надрізу. [0013] Переважно, рухома частина виконана як складова частина кришки консервної банки. Встановлено, що для формування рухомої частини в матеріалі кришки консервної банки вигідно використовувати прес. Простіше кажучи, наявність рухомої частини дає у результаті кришку консервної банки, яка є бістабільною. Термін "бістабільна" означає, що рухома частина може приймати один із двох різних станів: "верхнє" (опукле) положення й "нижнє" (увігнуте) положення. Однак встановлено, що впровадження пропонованого похиленого вниз кільцевого уступу придає рухомій частині додаткову жорсткість. Наслідком придання жорсткості є те, що вона збільшує зусилля, необхідне для того, щоб рухома частина "вискочила вгору" з нижнього положення в верхнє положення, у порівнянні до такої самої кришки консервної банки без кільцевого уступу. Оскільки ефект придання жорсткості через наявність кільцевого уступу збільшується, рухома частина поводиться більш як моностабільна частина у тому сенсі, що після деформування рухомої частини в своє "нижнє" (увігнуте) положення, вона чинить великий опір своєму деформуванню назад у "верхнє" (опукле) положення. Крім того, це збільшення жорсткості досягається без збільшення товщини металу, використовуваного для виготовлення кришки консервної банки. Більша товщина металу призвела б до більших витрат на матеріал. На закінчення можна зазначити, що при використанні на корпусі тари цей винахід робить тару більш здатною витримувати удари й (або) транспортування на великих висотах над рівнем моря (на яких атмосферний тиск нижчий) без повернення або вискакування рухомої частини кришки консервної банки назад у "верхнє" (опукле) положення. Тому є велика вірогідність того, що споживач одержить тару / кришку консервної банки, що забезпечує адекватний доступ пальця споживача до вушка. Доки кришка консервної банки може залишатися бістабільною, кільцевий уступ збільшує зусилля, потрібне для деформування рухомої частини назад у "верхнє" (опукле) положення, тобто, збільшує зусилля, потрібне для "вискакування вгору". [0014] Для цілей цього винаходу термін "кільцевий" означає такий, що проходить по колу принаймні 180°. [0015] Переважно, кільцевий уступ утворений як безперервний без розриву або проміжку; наприклад, описуючим форму концентричного кола, еліпса або маючим неправильну форму, якщо дивитися в плані. Втім альтернативно кільцевий уступ може виконуватися як послідовність двох або більше переривчастих частин уступу, розділених проміжком, причому частини уступу разом описують кільцевий уступ. Переважно, одна або кілька переривчастих частин уступу є радіально розосереджені відносно одна одної. Переважніше, переривчасті частини уступу є колово-розосереджені відносно одна одної; наприклад, кільцевий уступ може складатися з кількох переривчастих частин уступу, які разом мають загальну форму кола, з кільцевими проміжками у "колі", відповідальними за переривчастий характер кільцевого уступу. Сполучення радіальних і кільцевих проміжків можна використовуватися для відділення кожної з переривчастих частин уступу. Переважно, кільцевий уступ - чи то безперервний, чи то переривчастий - виконаний для зайняття практично спільної площини. За наявності кількох 2 UA 99944 C2 5 10 15 20 25 кільцевих уступів, що знаходяться один всередині іншого, кожний кільцевий уступ переважно виконаний для зайняття своєї власної відповідної площини. [0016] Хоча в рухомій частині можна виконувати два або більше кільцевих уступів, результати випробувань, представлені нижче у таблиці 1, продемонстрували значне збільшення зусилля, необхідне для "вискакування вгору" (у порівнянні до кришки консервної банки без кільцевого уступу), при використанні лише одиночного похиленого вниз кільцевого уступу. [0017] Пропонована кришка консервної банки може виготовлятися з рухомою частиною спочатку у будь-якому положенні - "верхньому" або "нижньому". Коли кришки консервних банок транспортуються між різними місцями для пізнішого прикріплення до корпусу банки, переважно, щоб рухома частина була деформована у "верхнє" положення, оскільки при цьому кришки консервних банок легко укладаються у стопу. [0018] Для того, щоб продемонструвати ефективність кільцевого уступу, були проведені випробування з використанням двох різних конструкцій кришки консервної банки номінальним діаметром 73 мм, виготовлених з білої жерсті подвійної прокатки (ПП) товщиною 0,21 мм відповідно до технічних умов на матеріал DR550N і маючих рухому частину. Рухома частина була виконана у вигляді виступу, формованого у центральній панелі кришки консервної банки пресом. Єдині відмінності конструкції кожної кришки консервної банки полягали у тому, що у першій конструкції (конструкція 'А') виступ не мав кільцевого уступа, а у другій конструкції (конструкція 'В') виступ мав одиночний похилений вниз кільцевий уступ. Використовуваний кільцевий уступ мав вигляд безперервного концентричного кола (якщо дивитися у плані зверху кришки консервної банки). Під час випробувань був встановлений номінальний тиск, потрібний, щоб примусити виступ: 1) заскочити вниз з "верхнього" (опуклого) положення в "нижнє" (увігнуте) положення; й 2) вискочити назад вгору у "верхнє" (опукле) положення. [0019] Результати випробувань представлені у таблиці 1: Таблиця 1 Конструкція 'А': Без кільцевого Конструкція 'В': З кільцевим 30 35 40 45 50 Розрідження для "заскакування вниз" (мбар) > 1000 830 Тиск для "вискакування вгору" (мбар) 350 790 [0020] Таблиця ілюструє, що включення одиночного похиленого вниз кільцевого уступу (конструкція 'В') значно збільшує різницю тисків, потрібну, щоб примусити виступ "вискочити вгору", у порівнянні до конструкції 'А'. Крім того, він має ефект збільшення різниці тисків, необхідної, щоб примусити виступ "заскочити вниз", у порівнянні до конструкції 'А'. У цих конкретних випробуваннях кільцевий уступ забезпечив збільшення на 126 % тиску, необхідного, щоб спричинити вискакування виступу вгору. [0021] Переважно, похилений вниз кільцевий уступ є практично лінійним у поперечному перерізі. Втім, це не є суттєвою вимогою, і похилений вниз кільцевий уступ може бути й криволінійним у поперечному перерізі. [0022] Переважно, похилений вниз уступ виконаний таким чином, що коли рухома частина знаходиться у нижньому положенні, уступ похилений вниз під кутом 8-17° до горизонталі у даному місці на уступі. [0023] У ще одному варіанті здійснення встановлено, що переважно, щоб уступ був похилений вниз під кутом 8-17° до горизонталі з аксіальною глибиною 0,007-0,013 дюйма (виміряною вздовж центральної вісі кришки консервної банки) у даному місціна уступі. [0024] Якщо кільцевий уступ є криволінійним у поперечному перерізі, кут похилу уступу виміряється між найвищою й найнижчою точками для даного місця на уступі. [0025] Важлива умова щодо похиленого вниз кільцевого уступу полягає у тому, що він має знаходитися на найбільш рухомій частині або заходити на неї. Для того щоб максимально збільшити зусилля, необхідне, щоб спричинити "вискакування вгору", встановлено переважним, щоб кільцевий уступ знаходився поруч із периферією рухомої частини. Переважно, кільцевий уступ утворений у місці на периферії або між периферією рухомої частини й на відстані до 50 % радіально всередину від периферії рухомої частини. Розміщення кільцевого уступу близько до центру рухомої частини мало б недолік, який полягав би у зменшенні ефекту придання жорсткості, забезпечуваному кільцевим уступом, і спричинило б менше збільшення тиску, необхідного для вискакування вгору. 3 UA 99944 C2 5 10 15 20 25 30 35 40 45 50 55 60 [0026] Кільцевий уступ у плані переважно є круглим, оскільки така форма максимізує зусилля, необхідне, щоб спричинити вискакування рухомої частини назад вгору у "верхнє" (опукле) положення. Іншими словами, встановлено, що він забезпечує оптимальний ефект придання жорсткості. Втім для кільцевого уступу можуть використовуватися й інші профілі (наприклад, еліптичні або неправильної форми у плані). [0027] Хоча кільцевий уступ (уступи) взагалі пропонується (пропонуються) переважно у вигляді одного або кількох безперервних концентричних кіл, в одному альтернативному варіанті здійснення похилений вниз кільцевий уступ може бути передбачений як спіральний кільцевий уступ, якщо дивитися зверху. При реалізації на пропонованій рухомій частині даного винаходу цю спіраль було б точніше називати конічною гвинтовою лінією, тобто, гібрид спіралі і гвинтової лінії. У найпростішому вигляді рухома частина має одиночний спіральний кільцевий уступ. Однак можуть бути й кілька спіральних кільцевих уступів. Переважно, є два кільцевих уступи, причому кожний кільцевий уступ передбачений як спіральний кільцевий уступ, причому спіральні уступи звиті у протилежному напрямку. Незалежно від того, використовується одиночний спіральний уступ чи використовуються кілька таких уступів, ефект спірального конструктивного виконання полягатиме у тому, що рухома частина поводитиметься більш як моностабільний кінець у тому сенсі, що після деформування рухомої частини в своє "нижнє" (увігнуте) положення, вона чинитиме великий опір своєму деформуванню назад у "верхнє" (опукле) положення. [0028] Переважно, кришка консервної банки містить закатну панель, щоб уможливити закочування кінця на корпус банки відомим шляхом (наприклад, закочування подвійним закатним швом). Переважно, на периферії центральної панелі кришка консервної банки містить похилу вгору стінку, причому стінка проходить убік, утворюючи закатну панель, щоб уможливити закочування кришки консервної банки на корпус банки. [0029] У другому аспекті винаходу пропонується тара, що містить пропоновану кришку консервної банки, прикріплену до корпуса тари. Стислий опис фігур графічного матеріалу [0030] Різні варіанти винаходу описуються з посиланнями на наступні креслення: [0031] Фіг. 1 представляє собою вигляд зверху у перспективному зображенні першого варіанту здійснення пропонованої кришки консервної банки. [0032] Фіг. 2 представляє собою розріз у напрямку стрілок Х-Х кришки консервної банки на фіг. 1 з рухомою частиною у "верхньому" (опуклому) положенні. [0033] Фіг. 3 представляє собою розріз у напрямку стрілок Х-Х кришки консервної банки на фіг. 1 з рухомою частиною у "нижньому" (увігнутому) положенні. [0034] Фіг. 4 ілюструє докладний розріз рухомої частини й кільцевий уступ кришки консервної банки на фіг. 1, показуючи рухому частину в обох -«верхньому" (опуклому) й "нижньому" (увігнутому) — положеннях. [0035] Фіг. 5 представляє собою вигляд у перспективному зображенні кришки консервної банки на фіг. 1, закатаної на корпус тари. [0036] Фіг. 6 представляє собою ще один вигляд у перспективному зображенні кришки консервної банки на фіг. 1, закатаної на корпус тари. [0037] Фіг. 7 представляє собою вигляд зверху другого варіанту рухомої частини, в якому рухома частина має кільцевий уступ, що складається з колово-розосереджених переривчастих частин уступу. [0038] Фіг. 8 представляє собою вигляд зверху третього варіанту рухомої частини, в якому рухома частина має кільцевий уступ, що складається з радіально-розосереджених переривчастих частин уступу. [0039] Фіг. 9 представляє собою вигляд зверху четвертого варіанту рухомої частини, в якому рухома частина має одиночний спіральний кільцевий уступ. [0040] Фіг. 10 представляє собою вигляд зверху п'ятого варіанту здійснення рухомої частини, в якому рухома частина має два спіральних кільцевих уступи. [0041] Фіг. 11 представляє собою вигляд зверху шостого варіанту здійснення рухомої частини, яка має одиночний спіральний кільцевий уступ (схожий до показаного на фіг. 9), але який проходить по колу приблизно на 270°. [0042] Фіг. 12 представляє собою вигляд зверху сьомого варіанту здійснення рухомої частини, схожого до варіанту здійснення на фіг. 11, але в якому кільцевий уступ утворений з переривчастих частин уступу, розділених кільцевим проміжком. Варіанти здійснення винаходу [0043] Фіг. 1 ілюструє кришку (1) консервної банки. У представленому варіанті здійснення кришка 1 консервної банки виготовлена з матеріалу DR550N товщиною 0,21 мм. Кришка 1 4 UA 99944 C2 5 10 15 20 25 30 35 40 45 50 55 60 консервної банки має центральну панель 2 з зенківкою 3 на її периферії. Зенківка 3 проходить вгору у затискну стінку 4, причому затискна стінка проходить радіально назовні, утворюючи закатну панель 5. У кришці 1 консервної банки виконана кільцева лінія надрізу 6, що обмежує відкривну частину 7 панелі всередині лінії надрізу. Лінія надрізу 6 (після розривання) обмежує отвір, через який виходить продукт (не показаний), причому відкривна частина 7 панелі повністю відділяється від кришки 1 консервної банки. На центральній панелі 2 з метою підсилення центральної панелі 2 передбачені профілі 8. [0044] До центральної панелі 2 заклепкою 21 прикріплене вушко 20. Один кінець вушка 20 має носову частину 20а, що знаходиться поруч із лінією надрізу 6. Протилежний кінець вушка 20 має частину ручки 20b у вигляді кільця. [0045] На кришці 1 консервної банки у вигляді виступу 30 передбачена рухома частина. Виступ 30 утворений за допомогою преса (не показаного), що діє на матеріал кришки (1) консервної банки. Виступ 30 у плані є практично круглим і радіусу Rp - як показано на фіг. 1. [0046] Виступ 30 може перебувати у двох різних станах: в одному стані він перебуватиме у "верхньому" положенні, матиме опуклий профіль 30а, якщо дивитися зверху кришки консервної банки (див. фіг. 2 й 4); в іншому стані він перебуватиме у "нижньому" положенні, маючи увігнутий профіль 30b, якщо дивитися зверху кришки 1 консервної банки (див. фіг. 3 й 4). Щоб спричинити перехід виступу з одного стану в інший, тобто, "вискочити вгору" або "заскочити вниз", можуть використовуватися механічні засоби (не показані). Альтернативно, щоб спричинити перехід виступу з одного стану в інший, можуть використовуватися різниці тисків у банці; наприклад, якщо кришка консервної банки прикріплена до корпусу тари, для всмоктування або втягування виступу може використовуватися негативний тиск. [0047] На периферії виступу 30 передбачений похилений вниз кільцевий уступ 31, який в плані також є круглим. Як вже йшлося у стислому описі винаходу, в одному альтернативному варіанті здійснення кільцевий уступ 31 може знаходитися на певній відстані радіально всередині від периферії виступу 30, ще й досі будучи ефективним у збільшенні сили вискакування вгору у порівнянні до схожої кришки консервної банки без кільцевого уступу. [0048] У прикладі, показаному на фігурах (див. особливо фіг. 4), кільцевий уступ 31 похилений вниз під кутом 12,5° до горизонталі й має аксіальну глибину 'd' 0,010 дюйма (0,025 мм), виміряну вздовж центральної вісі 9 кришки 1 консервної банки. Ці розміри узяті, коли виступ 30 знаходиться у "нижньому" (увігнутому) положенні 30b. У представленому варіанті здійснення кільцевий уступ 31 має зовнішній діаметр O/D 0,950 дюйма (24,1 мм) і внутрішній діаметр I/D 0,860 дюйма (21,8 мм). У варіанті здійснення, представленому на фіг. 1-6, вищезазначені розміри є однаковими по усьому кільцевому уступові. [0049] Лінія 32 (див. фіг. 1) представляє собою вказівний знак, що виник унаслідок формувального процесу преса, використовуваного для утворення виступу 30. У цьому варіанті здійснення вказівний знак 32 функціонально незначний для характеристик кришки консервної банки. [0050] Після виходу з преса (не показаного) виступ 30 кришки 1 консервної банки спочатку знаходиться у "нижньому" (увігнутому) положенні 30b (як показано на фіг. 3 й 4). Однак коли кришки 1 консервних банок необхідно транспортувати між різними місцями для подальшого прикріплення до корпусу банки (наприклад, коли наповнювач прикріплює кришку консервної банки до корпусу банки), використовуватиметься механічний або інший засіб (не показаний) для прикладення до виступу 30 направленої вгору сили, щоб передтранспортуванням виступ перейшов або клацнув у "верхнє" (опукле) положення 30а (див. фіг. 2 й 4). Це обумовлюється тим, що кришка 1 консервної банки найефективніше укладається у стопу з виступом 30 у "верхньому" положенні 30а, при цьому заглиблення, утворене виступом 30, утворює простір для вушка кришки консервної банки, що лежить нижче. [0051] В одному альтернативному варіанті здійснення виступ 30 може спочатку формуватися у пресі у верхньому" (опуклому) положенні 30а (як показано на фіг. 2 й 4). Як можна бачити на фіг. 2, коли виступ 30 перебуває у цьому "верхньому" положенні, між частиною ручки 20b вушка 20 і кришкою 1 консервної банки проміжок обмежений / відсутній. Однак, як зазначалося у попередньому параграфі, у цьому стані кришки консервних банок легко укладаються у стопу, що особливо переважно при транспортуванні кришок консервних банок навалом (без упаковки). [0052] Фіг. 5 і 6 ілюструють тару 40, одержану після закочування кришки (1) консервної банки на металевий корпус 41 банки. Якщо цього ще не зроблено, перед прикріпленням кришки (1) консервної банки до корпусу 41 банки виступ 30 притискається / защепляється у "нижнє" (увігнуте) положення. Альтернативно, для всмоктування або втягування виступу в "нижнє" (увігнуте) положення може використовуватися негативний тиск у банці; наприклад, шляхом 5 UA 99944 C2 5 10 15 20 25 30 35 40 45 50 55 ретельного керування умовами наповнення й обробки. Тара 40 показана на фіг. 5 із виступом 30 у його "нижньому" (увігнутому) положенні 30b, при цьому проміжок h між частиною ручки 20b і виступом 30 дорівнює приблизно 2 мм (див. фіг. З й 5). Як вже йшлося, намір полягає у тому, що споживач має одержувати тару 40 з виступом 30, який залишається у "нижньому" (увігнутому) положенні, оскільки це максимально полегшує доступ до вушка і, відтак, забезпечує легкість відкриття. Наявність похиленого униз кільцевого уступу 31 і, відповідно, збільшення потрібної для вискакування вгору сили, надає гарантію проти "вискакування вгору" виступу 30, навіть при ударах тари 40 об сусідню тару або інші предмети, або при транспортуванні на великих висотах над рівнем моря (наприклад, на висотах приблизно 5 250 футів вище рівня моря, що є типовим для м. Денвер, США). [0053] При користуванні споживач (не показаний) бере пальцями частину ручки 20b вушка 20, щоб спочатку підняти важелем вушко вгору (у напрямку стрілки - див. фіг. 5) відносно заклепки 21, щоб примусити носову частину 20а розпочати розривання лінії надрізу 6. Після цього споживач відтягує вушко 20 назад (у напрямку стрілки В - див. фіг. 5), щоб поширити розрив решти лінії надрізу 6 і видалити відкривну частину 7 панелі з кришки 1 консервної банки. [0054] У представленому варіанті здійснення відкривна частина 7 панелі повністю відділяється від кришки 1 консервної банки й залишає після себе отвір, який охоплює майже всю площу кришки консервної банки (тобто, так звана кришка консервної банки "з повним отвором"), причому виступ 30 і вушко 20 знаходяться на цій відкривній частині панелі. Представлений варіант здійснення особливо підходить для банок, що містять харчові продукти, для яких розмір отвору і, відповідно, частини 7 необхідно максимізувати. [0055] Однак в іншому варіанті здійснення відкривна частина 7 панелі може займати лише малу частину площі кришки 1 консервної банки, і при цьому виступ 30 знаходиться зовні відкривної частини панелі й лінії надрізу 6. Цей варіант здійснення особливо підходить для банок, що містять напої, для яких бажаний відносно малий розливний отвір. [0056] Фіг. 7 представляє собою вигляд зверху кришки консервної банки, який обмежений зоною рухомої частини 30, але показує інше конструктивне виконання похиленого вниз кільцевого уступу 131. У варіанті здійснення на фіг. 7 кільцевий уступ 131 виконаний з кількох переривчастих частин уступу 131а-h, розділених кільцевим проміжком 'с' (тобто, частини уступу 131a-h є колово-розосередженими відносно одна одної). Переривчасті частини уступу разом утворюють практично кільцевий профіль, якщо дивитися зверху, причому кожна з частин уступу займає однакове радіальне положення. Разом переривчасті частини уступу 131а-h проходять повний оберт (тобто, 360°). Жирною лінією показаний шлях кожної із переривчастих частин уступу 131a-h. [0057] Варіант здійснення на фіг. 8 відрізняється від варіанту здійснення на фіг. 7 тим, що переривчасті частини уступу 131a-h є поперемінно радіально-розосередженими (див. радіальний проміжок 'r') між собою у двох різних радіальних положеннях. [0058] Фіг. 9 і 10 знову представляють собою вигляди зверху кришки 1 консервної банки, обмежені зоною рухомої частини, але які показують ще одні конструктивні виконання похиленого вниз кільцевого уступу, альтернативно представленого у варіантах здійснення на фіг. 1-8. У варіанті здійснення на фіг. 9 рухома частина 30 має похилений вниз кільцевий уступ, виконаний як одиночний спіральний кільцевий уступ 131, якщо дивитися зверху кришки консервної банки. Жирною лінією показаний шлях цього одиночного спірального кільцевого уступу 131. Точки початку й кінця кільцевого уступу позначені як Start131 й End131 відповідно. [0059] Варіант здійснення на фіг. 10 відрізняється від варіанту здійснення на фіг. 9 тим, що має два похилені вниз кільцеві уступи, виконані як окремі спіральні кільцеві уступи 131, 231, звиті у протилежному напрямку. Точки початку й кінця кожного кільцевого уступу 131, 231 позначені Start131,231 й End131,231 відповідно. [0060] У варіантах здійснення на фіг. 9 і 10 кожний спіральний кільцевий уступ 131, 231 проходить два оберти (тобто, 720°). [0061] Ще в одному альтернативному варіанті здійснення, представленому на фіг. 11, є одиночний кільцевий уступ 131 (у цьому випадку спіральний), що проходить лише 270° оберту. Останній варіант здійснення, представлений на фіг. 12, відповідає варіанту здійснення на фіг. 11, але в ньому кільцевий уступ 131 представляє собою послідовність з семи переривчастих частин уступу 131a-g, розділених кільцевим проміжком 'с', причому частини уступу разом описують кільцевий уступ 131. [0062] Втім має бути зрозумілим, що попри те, що у наведеному вище описі викладені численні характеристики й переваги цього винаходу разом із деталями структури й функції винаходу, це розкриття є лише ілюстративним, і що можливі зміни у деталях, особливо в 6 UA 99944 C2 частині форми, розміру й будови частин, в межах принципів винаходу у повній мірі, вказаній широким загальним значенням термінів, в яких виражена додана формула винаходу. ФОРМУЛА ВИНАХОДУ 5 10 15 20 25 30 35 40 45 50 1. Кришка (1), що легко відкривається, консервної банки, придатна для прикріплення до корпусу (41) тари, яка містить: центральну панель (2), виконану з лінією надрізу (6), й вушко (20), прикріплене (21) до кришки консервної банки, причому лінія надрізу визначає периферію відкривної частини (7) панелі на центральній панелі, причому вушко має носову частину (20а) й частину ручки (20b), причому центральна панель містить також рухому частину (30), що знаходиться під усією або частиною частини ручки вушка, причому рухома частина має: "верхнє" положення (30а): в якому рухома частина є опуклою, якщо дивитися зверху кришки консервної банки; й "нижнє" положення (30b): в якому рухома частина є увігнутою, якщо дивитися зверху кришки консервної банки, причому рухома частина є деформівною з верхнього положення в нижнє положення, яка відрізняється тим, що рухома частина містить принаймні один похилений вниз кільцевий уступ (31). 2. Кришка (1), що легко відкривається, консервної банки за п. 1, яка відрізняється тим, що рухома частина (30) містить лише одиночний похилений вниз кільцевий уступ (31). 3. Кришка (1), що легко відкривається, консервної банки за одним з пп. 1 або 2, яка відрізняється тим, що усі або принаймні один з кільцевих уступів (31) виконані як послідовність двох або більше переривчастих частин уступу, розділених проміжком, причому частини уступу разом описують кільцевий уступ. 4. Кришка (1), що легко відкривається, консервної банки за п. 3, яка відрізняється тим, що один або кілька переривчастих частин уступу є: 1) радіально-розосереджені (r) відносно один одного, й (або) 2) колово-розосереджені (с) відносно один одного. 5. Кришка (1), що легко відкривається, консервної банки за одним з попередніх пунктів, яка відрізняється тим, що усі або принаймні один з кільцевих уступів (31) виконані так, що, коли рухома частина (30) знаходиться у "нижньому" положенні (30b), уступ (31) похилений вниз під кутом 8-17° (α) до горизонталі у даному місці на уступі. 6. Кришка (1), що легко відкривається, консервної банки за п. 5, яка відрізняється тим, що усі або принаймні один з кільцевих уступів (31) виконані з аксіальною глибиною (d) 0,007-0,013 дюйма у даному місці на уступі. 7. Кришка (1), що легко відкривається, консервної банки за одним з попередніх пунктів, яка відрізняється тим, що усі або принаймні один з кільцевих уступів (31) виконані у місці на периферії або між периферією (Rp) рухомої частини (30) й на відстані до 50 % всередину від радіального положення периферії рухомої частини. 8. Кришка (1), що легко відкривається, консервної банки за одним з попередніх пунктів, яка відрізняється тим, що усі або принаймні один з похилених вниз кільцевих уступів (31) у плані є круглими або еліптичними. 9. Кришка (1), що легко відкривається, консервної банки за одним з попередніх пунктів, яка відрізняється тим, що усі або принаймні один з похилених вниз кільцевих уступів передбачений як спіральний кільцевий уступ (131, 231), якщо дивитися зверху кришки консервної банки. 10. Кришка (1), що легко відкривається, консервної банки за п. 9, яка містить два кільцевих уступи, причому кожний кільцевий уступ передбачений як спіральний кільцевий уступ (131, 231), причому спіральні уступи звиті у протилежному напрямку. 11. Тара (40), що містить кришку (1) консервної банки за одним з попередніх пунктів, причому кришка консервної банки прикріплена до корпусу (41) тари. 7 UA 99944 C2 8 UA 99944 C2 9 UA 99944 C2 10 UA 99944 C2 11 UA 99944 C2 12 UA 99944 C2 Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП ―Український інститут промислової власності‖, вул. Глазунова, 1, м. Київ – 42, 01601 13
ДивитисяДодаткова інформація
Назва патенту англійськоюCan end
Автори англійськоюPaillet, Laure, Helene, Marie, Dunwoody, Paul, Robert
Назва патенту російськоюКрышка консервной банки
Автори російськоюПайе Лаур Хелен Мари, Данвуди Пол Роберт
МПК / Мітки
МПК: B65D 17/40
Мітки: кришка, консервної, банки
