Ланковий ланцюг для ланцюгових конвеєрів і його горизонтальна ланцюгова ланка

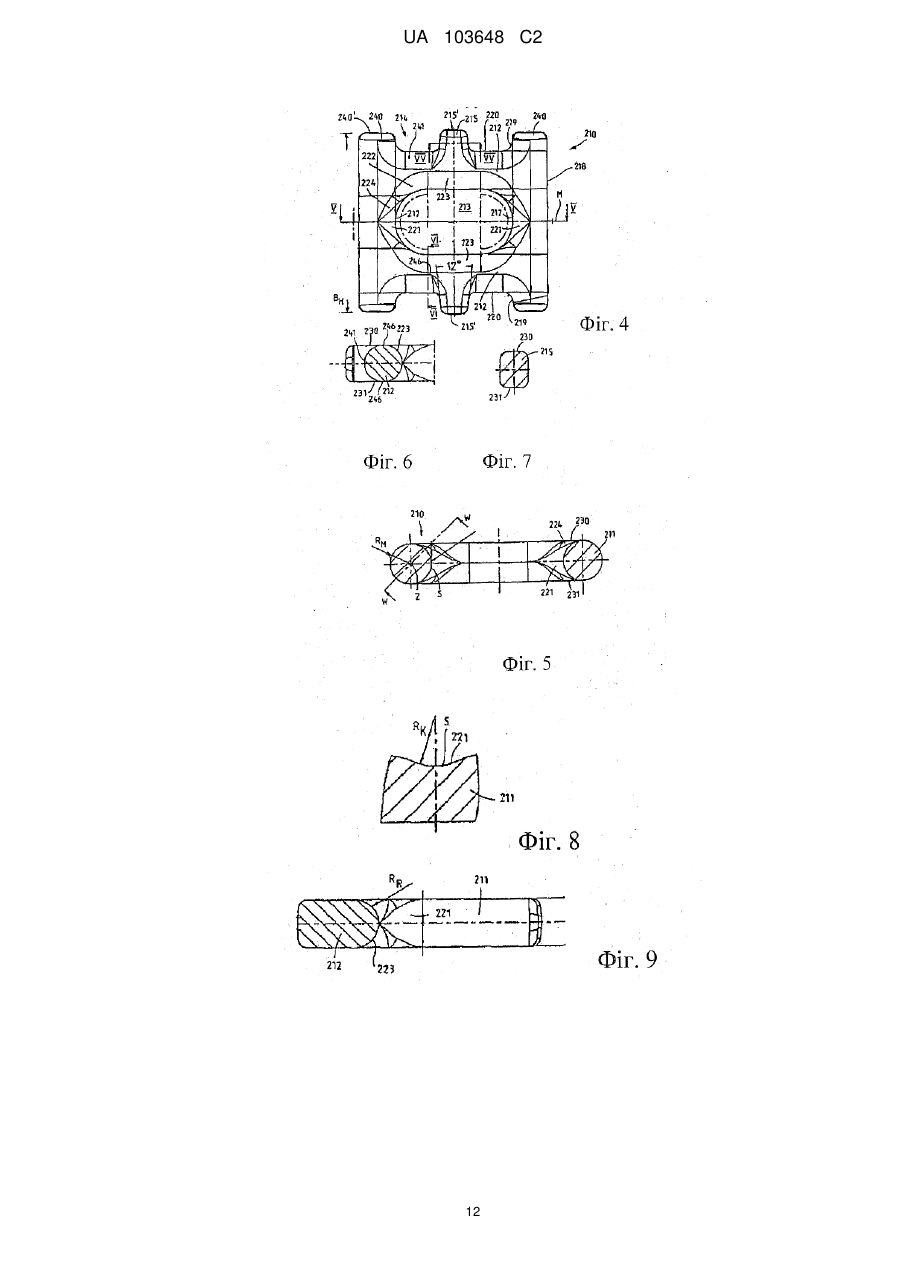

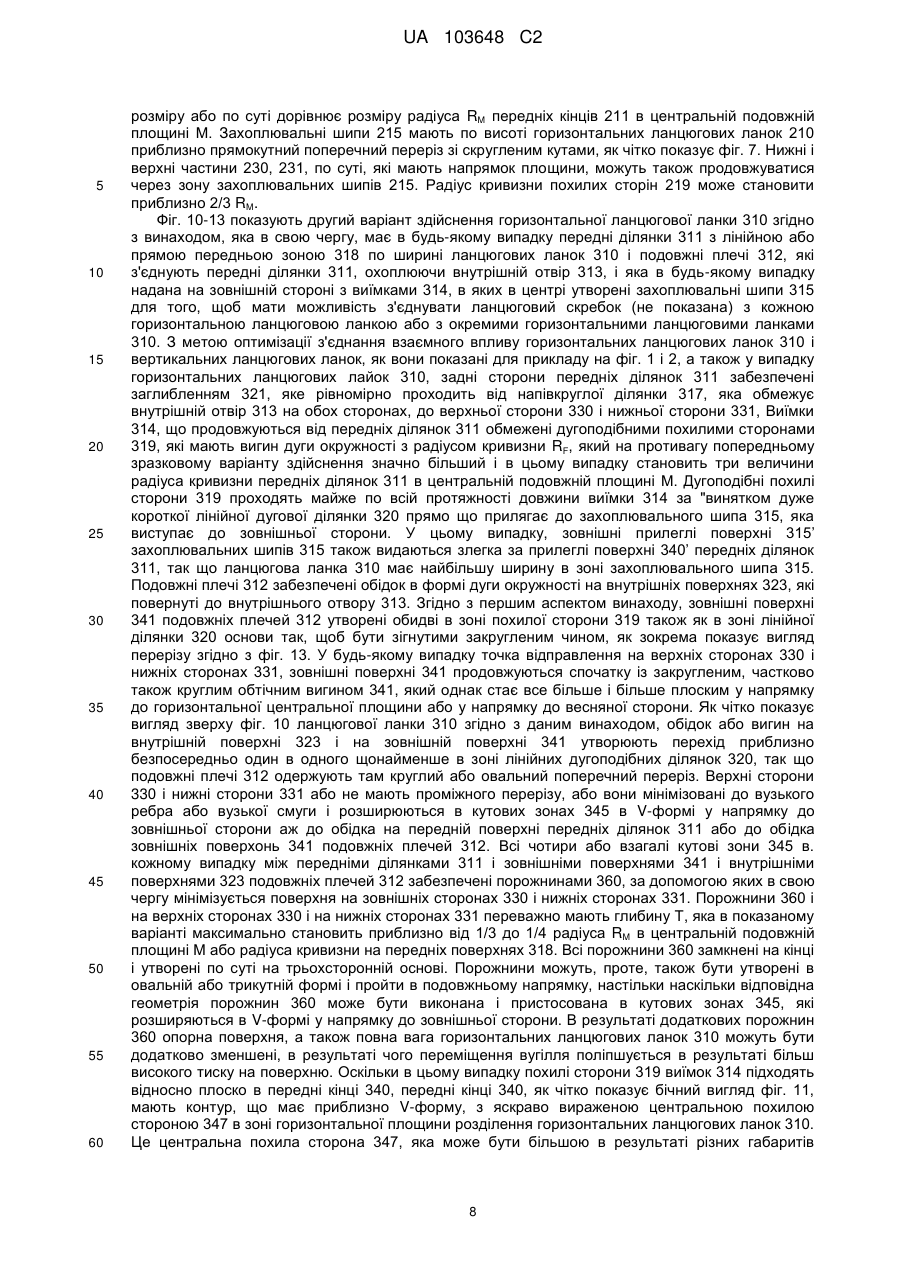

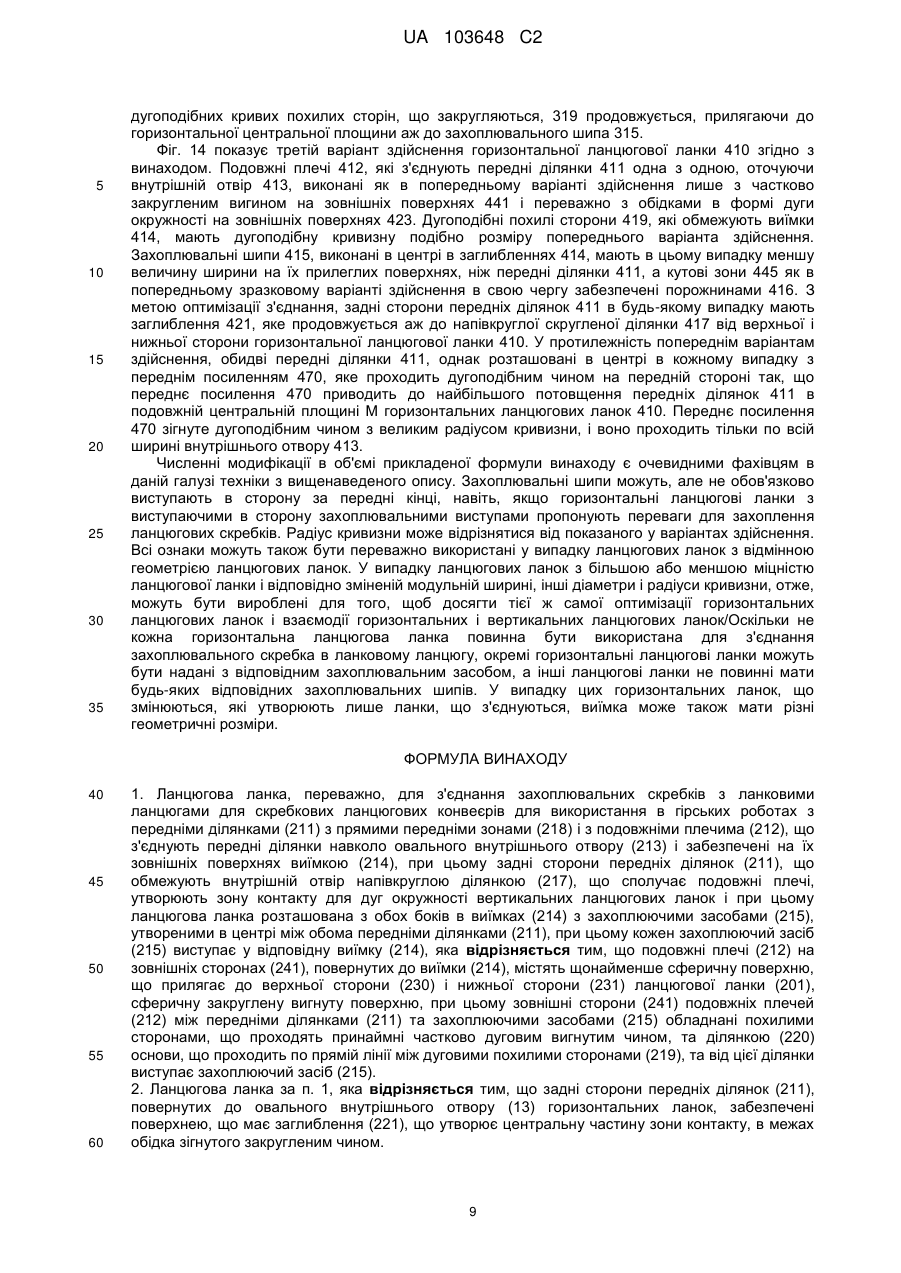

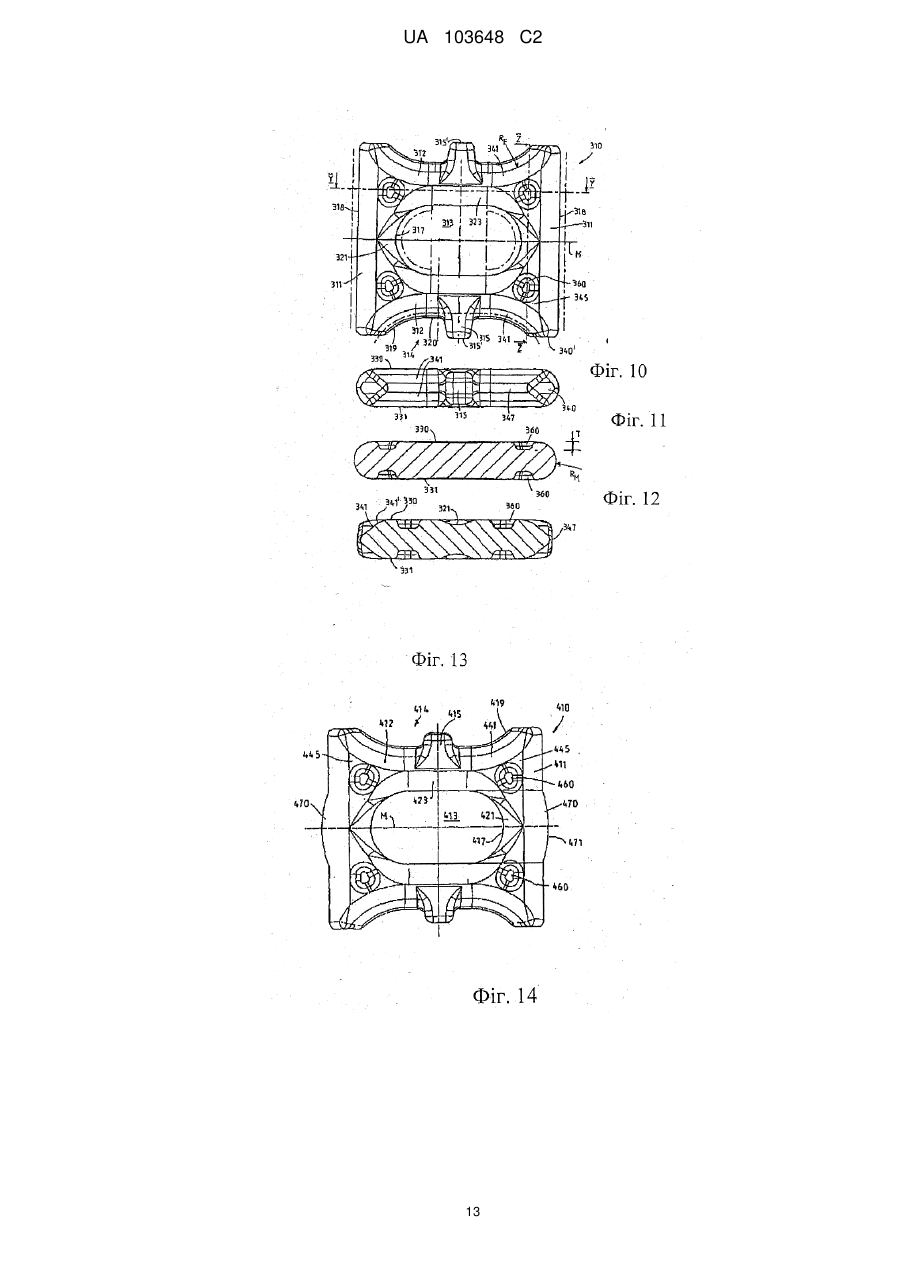

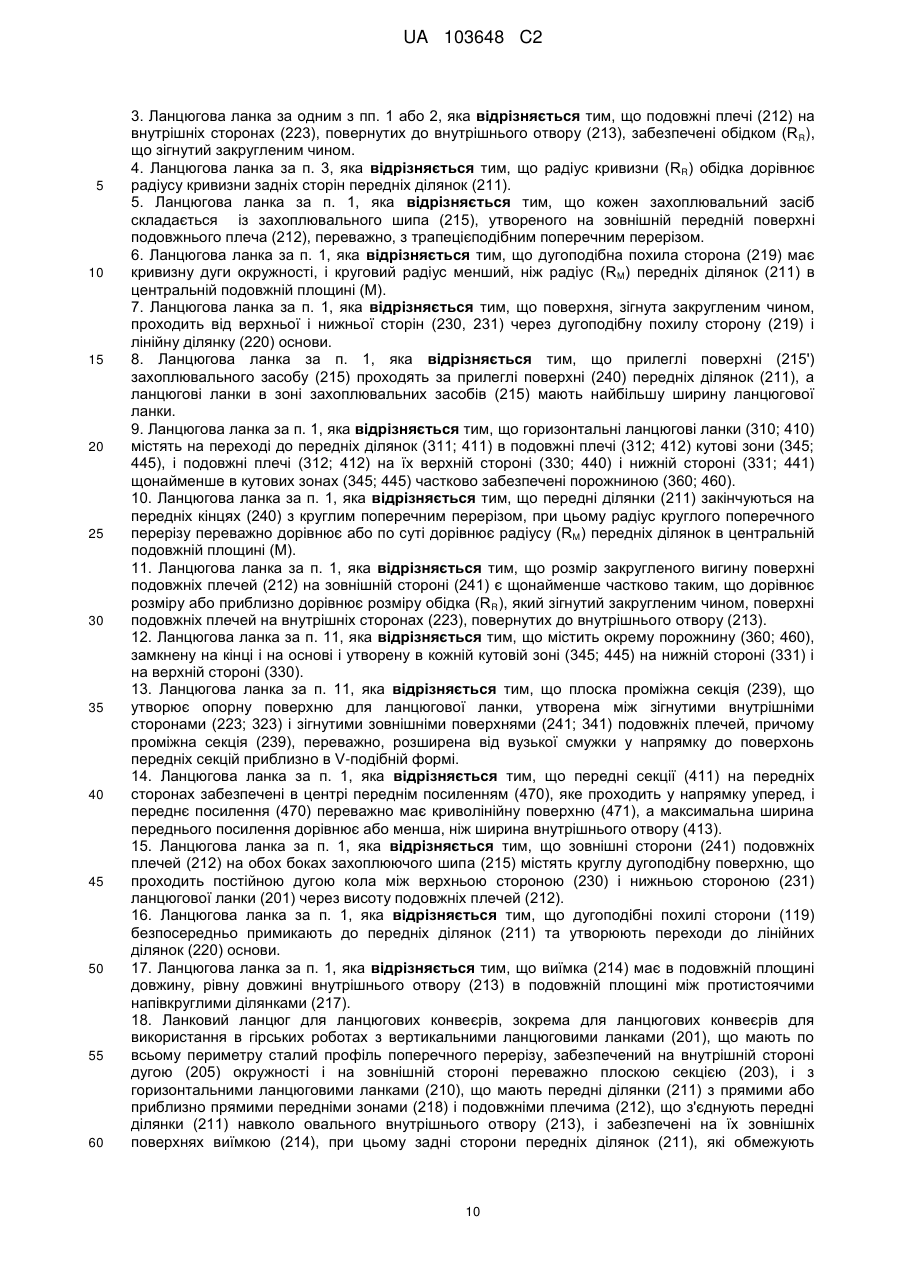

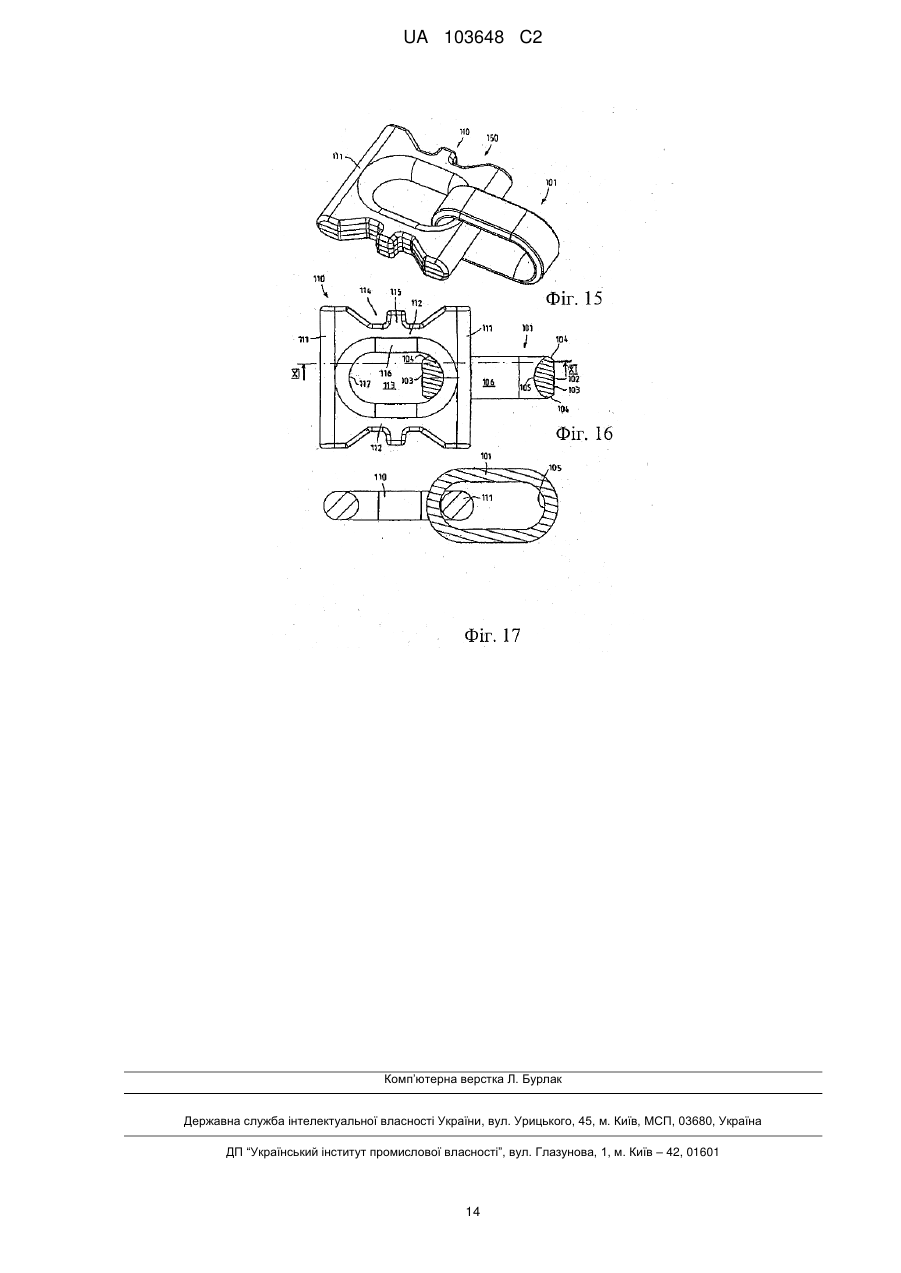

Реферат: Винахід стосується ланкового ланцюга для ланцюгових конвеєрів для використання в гірських роботах з вертикальними ланцюговими ланками, що мають сталий профіль поперечного перерізу, на внутрішній стороні з дугою окружності і на зовнішній стороні, переважно, з плоскою ділянкою, і з горизонтальними ланцюговими ланками (310), що мають передні ділянки (311), подовжні плечі (312) і овальний внутрішній отвір (313). Для забезпечення високоміцного ланкового ланцюга, подовжні плечі (312) містять щонайменше поверхню сферичної форми, що прилягає до верхньої і нижньої сторін, і/або горизонтальні ланцюгові ланки (310) містять на переході передніх ділянок (311) в подовжні плечі (312) кутові зони (345), і подовжні плечі (312) на їх верхній стороні і нижній стороні щонайменше в кутових зонах (345) частково забезпечені порожниною (360). UA 103648 C2 (12) UA 103648 C2 UA 103648 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід стосується ланкового ланцюга для ланцюгових конвеєрів, зокрема, скребкових ланцюгових конвеєрів для використання в гірській роботі, з вертикальними ланцюговими ланками, які мають по всій окружності забезпечений профіль поперечного перерізу, наданий на внутрішній стороні дугою окружності, а на зовнішній стороні - переважно плоскою секцією, і з горизонтальними ланцюговими ланками, які мають передні ділянки з прямою передньою зоною і переважно мають зовнішню ширину, яка більша зовнішньої ширини вертикальних ланцюгових ланок, і мають подовжні плечі, які з'єднують передні ділянки навколо овального внутрішнього отвору і забезпечені з виїмкою на їх зовнішніх поверхнях, в якій задні сторони передніх ділянок, що обмежують внутрішній отвір, утворюють зону контакту для дуг окружності вертикальних ланцюгових ланок і з'єднують подовжні плечі з напівкруглою ділянкою. Винахід також стосується зокрема горизонтальних ланцюгових ланок, які переважно служать для з'єднання із захоплювальними скребками ланкового ланцюга скребкових ланцюгових конвеєрів для використанні в гірській роботі, з передніми ділянками з прямими передніми зонами і з подовжніми плечима, що з'єднують передні ділянки навколо овального внутрішнього отвору, причому подовжні плечі забезпечені виїмкою на їх зовнішніх поверхнях, і задні сторони, які обмежують отвір, передніх ділянок утворюють зону контакту для дуги окружності вертикальних ланцюгових ланок і з'єднують подовжні плечі з напівкруглою ділянкою. Вихідний ланковий ланцюг відомий з публікації WO2007/110088 А1, а фіг. 15, 16 і 17 показують вихідний ланковий ланцюг 150, вертикальну ланцюгову ланку 101, горизонтальну ланцюгову ланку 110 для з'єднання захоплювального скребкового конвеєра згідно з публікацією WO2007/110088 A1. Вертикальна ланцюгова ланка 101 має по всьому периметру сталий поперечний переріз 102, як показано на фіг. 16, який обмежений на оточуючій зовнішній стороні ланцюгової ланки 101 плоскої секції 103, яка утворює перехід на обох сторонах через скоси 104 до дуги 105 окружності, що обмежує внутрішній отвір 106, який має овальний поперечний переріз, вертикальних ланцюгових ланок 101. Горизонтальні ланцюгові ланки 110, які містять штамповані частини, мають передні ділянки 111 і подовжні плечі 112, що з'єднують їх, які в свою чергу, обмежують задніми сторонами або внутрішніми сторонами овальний внутрішній отвір 113, в якому з'єднуються вертикальні ланцюгові ланки 101. Для оптимізованого з'єднання скребкового конвеєра подовжні плечі 112 забезпечені на зовнішній стороні виїмками 114 в яких по центру розташовані захоплювальні шипи 115, і на ці захоплювальні шипи 115 можуть бути закріплені скребкові ланцюги способом примусового блокування для транспортування викопних мінералів або скельної породи. Внутрішній отвір 113 обмежений круговим обідок 116 з постійною величиною закруглення, який проходить на задніх сторонах передніх ділянок 111 в кожному випадку по напівкруглій ділянці 117. Дуги 105 окружності вертикальних ланцюгових ланок 101 прилягають до цієї напівкруглої ділянки. Фіг. 17 показує в деталях контакт дуг 105 окружності і задніх сторін 107 передніх ділянок 111 y позацентровому перерізі на краю вертикальних ланцюгових ланок 101 і горизонтальних ланцюгових ланок 110. У випадку початкового ланкового ланцюга в результаті великої ширини передніх ділянок 111 горизонтальних ланцюгових ланок, лінійній спрямованості передньої сторони передніх ділянок 111 і конфігурації вертикальних ланцюгових ланок 101, що має значно меншу зовнішню ширину з приблизно напівкруглим поперечним перерізом, досягаються переважні характеристики ланкового ланцюга 150 на привідному ланцюговому колесі. В результаті цих прямих передніх зон передніх ділянок, поверхневий тиск між ними і карманами ланцюгового колеса значно зменшується в порівнянні з іншими випадками традиційних горизонтальних ланцюгових ланок з дугоподібними передніми ділянками або передніми поверхнями. Оскільки передні ділянки горизонтальних ланцюгових ланок проходять відносно далеко уперед і в сторони відповідних кишень ланцюгових ланок, навіть після більш значних показників зносу на карманах ланцюгового колеса, виробляється тільки злегка збільшений поверхневий тиск відносно початкового стану. Вертикальні ланцюгові ланки 101 з напівкруглим профілем в той же час мають невелику структуру і задовольняють високим необхідним навантаженням на поперечний переріз, щоб мати можливість витримувати навіть екстремальні навантаження, що впливають на ланцюг, які виникають при робочому використанні ланкового ланцюга в конвеєрах з високою продуктивністю. Скребки можуть бути з'єднані і захоплені способом примусового блокування через захоплювальний засіб 115 без необхідності забезпечувати додаткове закріплення. Скіс 104 на вертикальних ланцюгових ланках 101 призначений для додаткового поліпшення поворотної здатності горизонтальних і вертикальних ланцюгових ланок відносна один одного і робочих характеристик ланкового ланцюга зокрема під час подачі на ланцюгове колесо. У випадку початкових горизонтальних ланцюгових ланок 110 внутрішні поверхні, які повернуті до овального внутрішнього отвору 113, передніх ділянок 111 і подовжніх плечей 112 мають поверхню, яка містить оточуючий обідок з незмінним радіусом кривизни, в результаті чого 1 UA 103648 C2 5 10 15 20 25 30 35 40 45 50 55 60 овальний внутрішній отвір в будь-якому випадку утворює перехід через поверхню, яка зігнута закругленим чином, до верхніх і нижніх сторін передніх ділянок або подовжніх плечей. Метою даного винаходу є створення високоміцного ланкового ланцюга для використання, зокрема, у випадку скребкових ланцюгових конвеєрів, який також може бути без великих зусиль використаний у випадку великих довжин, що становлять декілька сотень метрів, без пропорційної зміни розмірів з точки зору її висоти і ваги, і яка також відрізняється характеристиками високих навантажень і експлуатаційними характеристиками горизонтальних і вертикальних ланцюгових ланок між один одним і дає можливість високої тривалості; експлуатації. Ця мета досягається ланковим ланцюгом за пунктом 1 і горизонтальною ланцюговою ланкою для ланкового ланцюга за пунктом 3 формули винаходу. Згідно з винаходом, подовжні плечі горизонтальних ланцюгових ланок розміщені на зовнішніх поверхнях, які повернуті до виїмка щонайменше прилягаючи до верхньої сторони і нижньої сторони горизонтальних ланцюгових ланок поверхнею, яка зігнута закругленим чином, і/або горизонтальні ланцюгові ланки мають кутові зони на переході передніх ділянок до подовжніх; плечей, причому подовжні плечі забезпечені частково з порожнинами в кутових зонах на їх верхній стороні і нижній стороні. Обидві ознаки можуть бути надані спільно або роздільно одна від одної на горизонтальній ланцюговій ланці. В результаті обох ознак, може бути значно зменшена не тільки опорна поверхня нижніх сторін на основі гілки конвеєра або основі поворотної гілки скребкового ланцюгового конвеєра, але також може бути зменшена загальна вага кожної горизонтальної ланцюгової ланки. В результаті мінімізації ваги, здійснюваної у випадку горизонтальних ланцюгових ланок, яка може досягати аж до приблизно 7 % в порівнянні з початковими ланцюговими ланками з тією ж самою ланцюговою геометрією, потрібна менша потужність приводу для пересування ланкового ланцюга. Зменшення в опорній поверхні, яке може навіть перевищувати 50 % в результаті критеріїв згідно з винаходом з ідентичною геометрією ланцюгової ланки має частково позитивний ефект на робочій продуктивності ланкового ланцюга, оскільки більш високий поверхневий тиск відбувається в результаті меншої опорної поверхні навіть при тому, якщо брати до уваги вагу, в результаті чого дія по переміщенню вугільного шламу та інших матеріалів, розташованих на шляху пересування зростає, а продуктивність подачі ланцюгових ланок в ланцюгові кишені на ланцюговому колесі одночасно поліпшується. Згідно з найбільш переважним варіантом здійснення, горизонтальні ланцюгові ланки можуть бути розміщені на задніх сторонах, направлених до овального внутрішнього отвору, передніх ділянок з поверхнею, яка має заглиблення в межах обідка, зігнутого закругленим чином, причому це заглиблення утворює центральну зону зони контакту. Як результат обідка, зігнутого закругленим чином, і заглиблення, яке утворене між двома бічними скругленими ділянками і утворює центральну зону, з одного боку па суті досягається більш переважна опора дуг окружності вертикальних ланцюгових ланок на відповідні поверхні контакту задніх сторін передніх ділянок, і в той же час може бути надана велика товщина матеріалу в зонах; які розташовані збоку від центральної площини на зміщенні до подовжніх плечей горизонтальних ланцюгових ланок. По причині розгортання при робочому використанні в цих зонах, які пропорціонально посилюються в конфігурації згідно з найбільш переважним варіантом здійснення винаходу, відбувається вищий знос, ніж в центральній зоні. Отже, форма поверхні утворює оптимізоване профілювання задніх сторін передніх ділянок і в такій мірі забезпечує тривалішу тривалість служби ланцюгових ланок і всього ланкового ланцюга. Зокрема, дотикання між дугами окружності, що знаходяться на вертикальних ланцюгових ланках, і зоною контакту, що знаходиться на задніх сторонах передніх ділянок, значно поліпшується модифікацією конструктивного виконання з заглибленнями. У випадку ланкового ланцюга з конфігурацією згідно з винаходом горизонтальних ланцюгових ланок є особливо, переважним, якщо профіль поперечного перерізу вертикальних ланцюгових ланок розміщений на переході плоскої секції в дугу окружності скосом, і профіль поперечного перерізу вертикальних ланцюгових ланок переважно має відношення ширини до товщини LV/DV>2. У найбільш переважній конфігурації ланкового ланцюга або горизонтальної ланцюгової ланки, заглиблення проходить зі сталим радіусом кривизни по поверхні задніх сторін передніх ділянок. Отже, сталий радіус кривизни переважно пристосовується до постійної дуги окружності на поверхні вертикальних ланцюгових ланок, взаємодіючи в зоні контакту так, що незалежно від положення точки опори вертикальних і горизонтальних ланцюгових ланок одна до одної, постійно генеруються оптимізований тиск поверхні і контактні сили. У переважному і конструктивному виконанні поверхні передніх ділянок переважно радіус кривизни заглиблення 2 UA 103648 C2 5 10 15 20 25 30 35 40 45 50 55 має округлу лінію, розташовану на центральній подовжній площині між подовжніми плечима горизонтальних ланцюгових ланок. Центральна подовжня площина також утворює, як відомо для горизонтальних ланцюгових ланок, площину симетрії, відносно якої симетрично утворені горизонтальні ланцюгові ланки. Більш переважно, щоб передні ділянки мали в центральній подовжній площині круговий поперечний переріз з певним радіусом. Цей радіус переважно повинен відповідати мінімальній товщині матеріалу горизонтальних ланцюгових ланок, які переважно виробляються як штамповані частини. Розмір радіуса або мінімальний радіус горизонтальних ланцюгових ланок в центрі симетрії передніх ділянок переважно дорівнює розміру або по суті дорівнює розміру радіуса кривизни закругленого обідка на цих поверхнях, що прилягають до заглиблення. Така конфігурація додатково гарантує поліпшене дотикання між дугами окружності, що знаходяться на вертикальних ланцюгових ланках, і задніми сторонами горизонтальних ланцюгових ланок, і мінімізує кутовий тиск, який відбувається в певній мірі в попередньому рівні техніки. Округла лінія заглиблення переважно утворює півколо навколо центральної точки передніх ділянок в центральній подовжній площині. Заглиблення, переважно, має на задній стороні передніх ділянок геометричну форму, яка виходить тим, що радіус кривизни розвертається у обертанні симетрично навколо центральної точки передніх ділянок. Оскільки горизонтальні ланцюгові лінії переважно виробляються з штампованих частин, негативним для виробництва буде те, що в основному тільки відповідно буде формуватися штамп для виробництва горизонтальних ланцюгових ланок. Для запобігання переходам з гострими краями між заглибленням, утвореним за допомогою розгорненого радіуса кривизни, і прилягаючих закруглених ободків, обідок переважно в будьякому випадку утворює перехід через проміжну круглу ділянку в заглиблення, і радіус кривизни проміжної кругової ділянки більш переважно є значно меншим, зокрема, меншим, ніж половина величини радіуса кривизни закругленого обідка. У випадку штампованих частин придатний радіус кривизни проміжної кругової ділянки може становити приблизно 6 мм. У принципі поверхневий тиск між заглибленням згідно з винаходом і дугою окружності, що знаходиться на вертикальній ланцюговій ланці, можуть також бути мінімізовані, якщо ланцюгові ланки будуть мати злегка овально зігнуті поверхні або дуги окружності з радіусом, що змінюється. У випадку особливо переважної конфігурації, заглиблення має сталий радіус кривизни, а дуги окружності вертикальних ланцюгових ланок також мають сталий радіус, в якому, більш переважно радіус кривизни дуги окружності вертикальних ланцюгових ланок переважно на від 2 до 4 мм менше радіуса кривизни заглиблення так, що, зокрема, відхилення допуску, які неминуче відбуваються під час штампування не будуть несприятливо впливати на поліпшене дотикання ділянок ланцюгових ланок, які знаходяться в контакті один з одним. У випадку горизонтальних і вертикальних ланцюгових ланок, зроблених з виточених частин, радіус кривизни заглиблення і радіус дуги окружності також можуть бути ідентичними або квазіідентичними оскільки, на відміну від штампованих частин, виробництво можливе зі значно меншими відхиленнями допусків. Найбільш переважним є забезпечення подовжніх плечей на їх внутрішній стороні, повернутій до внутрішнього отвору, обідок, який зігнутий закругленим чином, і розмір обідка або радіус обідка на задній стороні передніх ділянок і розмір обідка на внутрішніх сторонах подовжніх плечей мають однаковий розмір. Найбільш переважно заглиблення проходить по всій напівкруглій ділянці в подовжні плечі, де в результаті конфігурації поверхні, зменшується протяжність заглиблення паралельно подовжньою центральною площиною по приблизно прямій лінії у напрямку до зовнішньої сторони. Відповідне:обмеження заглиблення утворюється в результаті розвороту корпусу, відповідного радіусу кривизни заглиблення навколо центральної точки також як додатково наданий обідок. Ланковий ланцюг згідно з винаходом може містити множину вертикальних ідентичних ланцюгових ланок і два різних типи горизонтальним ланцюгових ланок, тобто, горизонтальні ланцюгові ланки, які для з'єднання скребка, і горизонтальні ланцюгові ланки, які не повинні виконувати цієї функції. Залежно від конфігурації ланкового ланцюга, отже, всі або окремі горизонтальні ланцюгові ланки на обох сторонах у виїмках можуть бути забезпечені захоплювальними засобами, які утворені в центрі між обома передніми ділянками і в будь-якому випадку виступають у відповідну виїмку. Конфігурація горизонтальних ланцюгових ланок з відповідним захоплювальним засобом, яка є найбільш переважною, додатково описана нижче в деталях. Кожен захоплювальний засіб може містити захоплювальний шип, утворений на подовжньому плечі, переважно, з трапецієподібним поперечним перерізом. 3 UA 103648 C2 5 10 15 20 25 30 35 40 45 50 55 60 Згідно з найбільш переважною конфігурацією зовнішні поверхні подовжніх плечей, які повернуті до виїмок, між передніми ділянками і захоплювальний засіб забезпечені похилими сторонами, які проходять, щонайменше частково дугоподібним зігнутим чином. Найбільш переважною є ділянка основи, яка проходить по прямій лінії, утвореній між дугоподібними похилими сторонами, і від цієї ділянки основи виступає захоплювальний засіб або захоплювальний шип. Дугоподібна похила сторона не тільки полегшує переважне виробництво горизонтальних ланцюгових ланок як відлиті деталі, але вона також одночасно приводить до додаткового зменшення в опорній поверхні і вазі без зменшення підтримуючого мінімального поперечного перерізу подовжніх плечей. Мінімальний поперечний переріз навпаки є розширюваним до більшого діапазону. Оптимізована мінімізація опорної поверхні і ваги може бути досягнута, якщо дугоподібні похилі сторони мають круговий вигин, де радіус окружності може бути меншим радіуса в центральній подовжній площині. В альтернативному варіанті дугоподібна похила сторона також має кривизну і дуги окружності, радіус окружності якого перевищує радіус в центральній подовжній площині. Додатково є переважним, щоб поверхня, яка зігнута закругленим чином, проходить від верхньої і нижньої сторони через дугоподібну похилу сторону і лінійну ділянку основи і/або через всю зовнішню поверхню подовжнього плеча за винятком зони в якій розташований захоплювальний засіб. Для поліпшення з'єднання захоплювальних елементів (ланцюгових скребків) із зубоподібним захоплювальним засобом на горизонтальних ланцюгових ланках навіть у випадку глибоко заглиблених виїмок може бути придатним, щоб прилеглі поверхні захоплювального засобу або захоплювальних шипів видавалися над прилеглими поверхнями передніх кінців передніх ділянок, а горизонтальні ланцюгові ланки в зоні захоплювального засобу мали найбільшу ширину ланцюгової ланки. Більш переважним є те, щоб передні ділянки мали кутові зони на зовнішніх сторонах на переході до подовжніх плечей і/або кінець в передніх кінцях з круговим поперечним перерізом, у якого радіус кругового поперечного, перерізу може бути однакового розміру або практично однакового розміру з радіусом в центральній подовжній площині. У випадку цієї конфігурації вага і опорна зона ланцюговим ланок переважно є невеликими. Закруглений вигин поверхні подовжніх плечей на його зовнішній стороні може тоді бути щонайменше частково однакового розміру або приблизно однакового розміру з обідок, який зігнутий, закругленим чином, поверхні подовжніх плечей на внутрішніх сторонах, які повернуті до внутрішнього отвору. У випадку конфігурації горизонтальних ланцюгових ланок з порожнинами найбільш переважною окрема порожнина, замкнена на кінці і в основі і утворена в кожній кутовій зоні на нижній стороні і на верхній стороні. Порожнина, яка є замкненою на кінці, на краю основи може бути зокрема утворена, по суті, овальною і такого, що проходить подовжньо, або з трьома сторонами, або з трьома кутами для забезпечення, по суті, плоскої зони, яка знаходячись в кутовій зоні, має порожнину з настільки великою поверхнею, наскільки це є можливим, для того, щоб мінімізувати опорну зону. Згідно з однією переважною конфігурацією, плоска проміжна ділянка, яка (спільно) утворює опорну поверхню або опорну зону для ланцюгової ланки, може бути утворена між зігнутими внутрішніми сторонами і зігнутими зовнішніми поверхнями подовжніх плечей, при цьому проміжна ділянка може переважно розширюватися від вузької смужки у напрямку до поверхонь передніх ділянок приблизно у вигляді У-форми. Порожнини можуть тоді бути утворені зокрема в зоні проміжних ділянок що розширяються в V-формі. У випадку конфігурації з порожнинами, вони в будь-якому випадку можуть мати максимальну глибину, яка становить від приблизно 1/6 до 1/2 радіуса в центральній подовжній площині. Згідно з ще однією альтернативною конфігурацією, яка може також мати перевагу у випадку іншої початкової ланцюгової ланки незалежно від порожнин і/або зовнішніх сторін, які зігнуті закругленим чином, передні ділянки на передніх сторонах можуть бути розміщені по центру з переднім посиленням, яке виступає у напрямку уперед, і переднє посилення переважно має зігнуту передню поверхню, а максимальна ширина переднього посилення має однаковий розмір або менший розмір, ніж ширина внутрішнього отвору. Додаткові переваги і конфігурації ланкового ланцюга згідно з винаходом стануть очевидними з наступного опису переважних зразкових варіантів ланцюгових ланок згідно з винаходом, показаним на кресленнях. На кресленнях показане наступне: Фіг. 1 зображує вигляд в перспективі, що показує ділянку ланкового ланцюга згідно з винаходом згідно з першим варіантом здійснення; фіг. 2 показує вигляд зверху ланкового ланцюга фіг. 1 частково в розрізі; фіг. 3 показує вигляд в перспективі горизонтальної ланцюгової ланки згідно, з винаходом, згідно з першим варіантом; фіг. 4 показує вигляд зверху горизонтальної ланцюгової ланки фіг. 3; 4 UA 103648 C2 5 10 15 20 25 30 35 40 45 50 55 60 фіг. 5 показує вигляд в розрізі вздовж лінії V-V фіг. 4; фіг. 6 показує вигляд в розрізі вздовж лінії VI-VI фіг. 4; фіг. 7 показує вигляд в розрізі вздовж лінії VV-W фіг. 4; фіг. 8 показує вигляд в розрізі, взятий вздовж лінії W-W фіг. 5; фіг. 9 показує ланцюгову ланку фіг. 4 з виглядом передньої ділянки, частково в розрізі по захоплювальному шипу; фіг. 10 показує вигляд зверху горизонтальної ланцюгової ланки згідно з другим зразковим варіантом здійснення; фіг. 11показує горизонтальну ланцюгову планку фіг. 10 на вигляді збоку; фіг.12 показує вигляд в розрізі вздовж лінії Y-Y фіг. 10; фіг. 13 показує вигляд в розрізі вздовж лінії Z-Z фіг. 10; фіг. 14 показує вигляд зверху горизонтальної ланцюгової ланки згідно з третім зразковим варіантом здійснення; фіг. 15 показує вигляд в перспективі ланцюгових ланок ланкового ланцюга згідно з публікацією WO2007/110088; фіг. 16 показує вигляд зверху простих ланцюгових ланок; і фіг. 17 показує вигляд в розрізі вздовж лінії ХХ-ХХ фіг. 16. Фіг. 1 і 2 показують дві вертикальних ланцюгових ланки 201 з ланкового ланцюга згідно з першим варіантом здійснення даного винаходу, кожна з яких зімкнений в овальному внутрішньому отворі 213 горизонтальної ланцюгової ланки 210. Ланковий ланцюг 50 згідно з винаходом може, зокрема, бути використаний для скребкових ланцюгових конвеєрів, які використовуються як забійні конвеєри при використанні в підземних гірських роботах, і у випадку, в якому горизонтальні ланцюгові ланки 210 розташовані горизонтально і обертаються з ланковим ланцюгом 250 в цьому горизонтальному напрямку, а вертикальні ланцюгові ланки обертаються відповідно перпендикулярно до нього, таким чином знаходячись у вертикальному положенні. Вертикальні ланцюгові ланки 201 мають подовжні плечі 207 і ланцюгові передні сторони 208, які проходять по всьому периметру і мають сталий поперечний переріз 202, як зокрема показано на фіг. 2. Сталий поперечний переріз 202 обмежений на зовнішній стороні подовжніх плечей 207 і ланцюгових передніх сторонах 208 плоскою секцією 203 і, у напрямку до овального внутрішнього отвору 206 подовжніми плечима 207 і ланцюговими передніми сторонами 208, що мають дугу 205 окружності, яка переважно на всій її повній протяжності радіус RV, який приблизно становить 35 мм у випадку товщини ланцюга ланцюгової ланки 42 мм х 140 мм, і який приблизно становить 27,5 мм у випадку товщини ланцюга ланцюгової ланки 34 мм х 10 мм. Дуга 205 окружності утворює перехід до плоскої ділянки 203 в кожному випадку через скіс 204, направлений під кутом нахилу приблизно 60°±2° до плоскої ділянки 203. Профіль поперечного перерізу 202 вертикальних ланцюгових ланок має ширину LV, висоту BV і товщину DV, які у випадку ланцюга 42 мм становлять приблизно LV=62 мм, ВV=102 мм і DV=30 мм, і які у випадку ланцюга 34 мм становлять приблизно LV=49 мм, ΒV=86 мм і DV=24 мм. Внутрішній отвір 206 тоді має ширину вільного просвіту приблизно 48 мм або 39 мм відповідно і вільний просвіт або подільну довжину приблизно 140 мм або 110 мм залежно від товщини ланцюга. Як показано на фіг. 1-4, горизонтальні ланцюгові ланки 210 складаються з суцільних або монолітних штампованих ланок з двома передніми ділянками 211 з прямими передніми зонами 218, розташованими під прямим кутом до напрямку руху ланкового ланцюга 250, в якому обидві передні ділянки 211 з'єднані на задній стороні через подовжні плечі 212. Горизонтальні ланцюгові ланки 210 мають дві передні ділянки 211 утворені так, щоб бути однаковими одна відносно одної, також як подовжні плечі 212, утворені так, щоб бути однаковими одне відносного одного, міняється тільки профіль поперечного перерізу приблизно постійно в межах передніх ділянок 211 і подовжніх плечей 212. Горизонтальні ланцюгові ланки 210 мають загалом приблизно прямокутну форму основи, а передня зона 218, що проходить прямо в центральній площині, і перпендикулярна напрямку руху, продовжується приблизно прямо через всю зовнішню ширину ВН горизонтальних ланцюгових ланок 210. Зовнішня ширина ВН більша, ніж зовнішня ширини BV вертикальних ланцюгових ланок 201. Відношення може переважно становити приблизно ВН/ВV=210/102 при ланцюгу 42 мм і BH/ΒV=166/86 при ланцюгу 32 мм, тим самим становлячи приблизно 2:1. Обидва подовжніх плеча 212 мають на зовнішній стороні виїмку 214 в якій по центру між обома передніми ділянками 211 утворений захоплювальний шип 215 як захоплювальний засіб примусового блокування для захоплювальних скребків (не показані), на який поміщують захоплювальні скребки, наприклад, зверху, а потім вони можуть бути заблоковані. Як без великих зусиль очевидно з фіг. 4, захоплювальний шип 215 на горизонтальній проекції має приблизно трапецієподібний поперечний переріз, і захоплювальний шип розширяється у напрямку до зовнішньої сторони подовжніх плечей з кутом приблизно 12° і 5 UA 103648 C2 5 10 15 20 25 30 35 40 45 50 55 звужується у напрямку до зовнішньої сторони відповідно. Кожна виїмка 214 має дві похилих сторони 219 округлої форми, які безпосередньо прилягають до передніх ділянок 211, які утворюють перехід до лінійних ділянок 220 основи, відносно яких виступають захоплювальні шипи в межах виїмки 214. Довжина виїмки 214 в напрямку руху ланцюга тут є такою ж, як вільний просвіт або подільна довжина (приблизно 110 мім з ланцюгом 34 мм) внутрішнього отвору 213 в зоні протилежній напівкруглим ділянкам 217 в подовжній центральній площині М, яка ділить пополам передні ділянки 211. Всі поверхні переходу нахилені під кутом приблизно 6° для того, щоб виконати ланцюгові ланки 210 згідно з винаходом як штамповані частини. Горизонтальні ланцюгові ланки 210 ланкового ланцюга 250 оптимізовані для взаємодії з вертикальними ланцюговими ланками 201 зокрема на задніх сторонах передніх ділянок 211, повернутих до внутрішнього отвору 213, ця оптимізація далі буде пояснена з додатковим посиланням на фіг. 8 і 9. Оптимізація з'єднання стосується зокрема конфігурації поверхонь задніх сторін передніх ділянок 211 і внутрішніх сторін подовжніх плечей 212 у напрямку до внутрішнього отвору 213, обмеженого ними. Як вже очевидно і зрозуміло з фіг. 3 і 4, надані задні сторони передніх ділянок 211, що безпосередньо прилягають до напівкруглих ділянок 217, спільно з якими передні ділянки 211 обмежують овальне внутрішньо отвір 213 по центру ланцюгових ланок або в горизонтальній центральній площині, з заглибленням 221, яке продовжується тут, звужуючись точковим чином або в V-формі аж до верхньої сторони 230 і нижньої сторони (231 фіг. 5) горизонтальних ланцюгових ланок 210. Заглиблення 221 має саме велике розширення в зоні горизонтальної центральної площини ланцюгових ланок, і розширення відповідно зменшується у напрямку до верхньої сторони 230 і у напрямку до нижньої сторони. Таким чином, заглиблення 221 продовжується рівномірним чином від напівкруглої ділянки 217 до верхньої сторони 230 або від напівкруглої частини 217 до нижньої сторони горизонтальних ланцюгових ланок і утворює центральну зону зони контакту, так що дуги 205 окружності вертикальних ланцюгових ланок 201 з'єднані, прилягаючи до горизонтальних ланцюгових ланкам 210, як показано на фіг. 2. Фіг. 5 показує вертикальний переріз горизонтальної ланцюгової ланки 210 в зоні вертикальної центральної подовжньої площини М. Передні ділянки 211 мають в центральній подовжній площині Μ круговий поперечний переріз з радіусом RM, який утворює мінімальну товщину матеріалу горизонтальних ланцюгових ланок і у випадку ланцюга в 42 мм становить приблизно RM=21 мм, а у випадку ланцюга в 34 мм становить приблизно RМ=16.5 мм. Вся передня зона передніх ділянок 221, які проходять прямо, перпендикулярно напрямку руху ланцюга, на передній стороні, переважно закруглена з однаковим радіусом RM, таким чином, що передня зона 218, яка закруглена однаково між верхньою стороною 230 і нижньою стороною 231 продовжується по всій передній поверхні горизонтальних ланцюгових ланок 210. Заглиблення 221 в поверхні задньої сторони передніх ділянок 211 переважно має сталий радіус кривизни RK, як це схематично вказано на фіг. 8, в якому радіус кривизни RK залежно від погрішності виробництва відповідає або діаметру закруглення кругової сторони 205 вертикальних ланцюгових ланок 201, або зокрема у випадку штампованих частин є великим на необхідний припуск приблизно від 2 до 4 мм, переважно 3 мм. Заглиблення 221 утворюється розворотом цього радіуса кривизни RK навколо центральної точки Ζ передніх ділянок 211 в подовжній центральній площині М, в результаті чого проводиться постійне звуження V-форми заглиблення 221 у напрямку до верхньої сторони 230 і нижньої сторони 231 горизонтальних ланцюгових ланок 210. Округла лінія S заглиблення 221 співпадає з поверхнею передніх ділянок 221 в подовжній центральній площині М, і вона продовжується по напівокружності навколо центральної точки Ζ передніх частин 211 в центральній подовжній площині М. На фіг. 1-4 показано, що подовжні плечі 212 забезпечені на внутрішніх сторонах 223 закругленим обідком, де величина закруглення цього обідка подовжніх сторін 223 переважно дорівнює розміру радіуса RM або діаметру закруглення на передніх зонах 218 передніх, ділянок 211. Цей обідок подовжніх сторін 223 продовжується частково до задніх частин передніх ділянок 211, як указано частковою поверхнею 222 поверхні задніх сторін при переході до подовжніх сторін 223 відповідно на фіг. 3 і 4. Отже, задня сторона передніх ділянок 211 має радіус кривизни RK, який оточений радіусом RM обідка. Для того, щоб запобігти переходу від гострої, кромки між цим обідком з діаметром RM і заглибленням 221 з радіусом кривизни RK, поверхня переходу скруглена з проміжним закругленням 224, яке становить переважно приблизно 6°. Фіг. 3 і 5 чітко показують, що заглиблення 221 і проміжне закруглення 224 проходять по задній стороні передніх ділянок 221 аж до внутрішніх сторін подовжніх плечей 212, а також звужуються точковим чином або в V-формі в цьому місці, перед тим як обідок продовжиться з величиною закруглення RR, як показано на фіг. 9, по внутрішній стороні 223 подовжніх плечей 212. 6 UA 103648 C2 5 10 15 20 25 30 35 40 45 50 55 60 Величина обідка RR подовжніх сторін 223 вказана на подовжніх плечах 212 на фіг. 9 і має переважно рівний розмір з величиною обідка RМ на передніх ділянках 211. Заглиблення 221, розташоване по центру задніх сторін передніх частин 211, з яким утворена центральна зона контактної зони горизонтальних ланцюгових ланок 210 з дугами 205 окружності вертикальних ланцюгових ланок 201, приводить, зокрема ексцентрично відносно центральної подовжньої площини М, до значно поліпшеного дотикання контактних поверхонь вертикальних ланцюгових ланок 201 і горизонтальних ланцюгових ланок 210 відносно один одного, у вигляду цього досягається оптимальне зіткнення контактних поверхонь, тобто кругового поперечного перерізу RM в центрі або центральній подовжній площині М передніх ділянок 211 з округлим вигином дуги 205 окружності, а також досягається одноманітна і згладжена опора відносного до контактних поверхонь при бічному зміщенні відносного до подовжньої площини на зовнішньому краю внутрішнього отвору вертикальних ланцюгових ланок 201. В результаті цих критеріїв відповідні крайові зони передніх ділянок 211 мають велику товщину матеріалу на задній стороні, в результаті цього тривалість служби горизонтальних ланцюгових ланок 210 також значно збільшується. Для того, щоб оптимізувати вагу горизонтальних ланцюгових ланок, з одного боку наданий відносно швидкий перехід передніх ділянок 211 до зовнішніх поверхонь через похилі сторони 219 форми дуги окружності в ділянку основи виїмок 214, що проходить лінійно, які увігнуті відносно глибоко, в результаті чого забезпечується відносно великий проріз за поперечними передніми кінцями 240 передніх ділянок 218, із іншого боку, згідно з одним аспектом даного винаходу, подовжні плечі 212 розташовані на зовнішніх поверхнях 241, які повернуті до виїмок 214, в цьому випадку з поверхнями в формі дуги окружності, які зігнуті закругленим чином, і чиї зовнішні поверхні 241 проходять з постійною дугою окружності; між верхньою стороною 230 і нижньою стороною горизонтальних ланцюговий ланок. 210 на обох сторонах захоплювальних шипів 215 по висоті подовжніх; плечей 212. Поверхня, яка зігнута в цьому випадку в формі дуги окружності, закругленим чином, на зовнішніх сторонах 241 утворена і в зоні, в якій виїмки мають лінійні ділянки 220 основ, і на тих ділянках, на яких виїмки 214 мають дугоподібну похилу сторону 219, а горизонтальна ланцюгова ланка 210 в результаті поверхні або обідка, який зігнутий закругленим чином, окружності зовнішніх поверхонь 241 подовжніх плечей 212 не тільки одержує мінімізацію поперечного перерізу, але також зокрема мінімізацію фактично плоскої верхньої сторони 230 і нижньої сторони 231 (фіг. 5). Як ясно показують фіг. 3 і 4, в результаті знаходження обідка на внутрішніх поверхнях 223 подовжніх плечей 212 і закругленого обідка на зовнішніх поверхнях 241 подовжніх плечей 212 верхня поверхня 230 і відповідно також нижня поверхня 231 частково мінімізовані у вузьку смугу, яка має лише декілька міліметрів завширшки, і в цьому випадку кутові зони 245, що розширюються в V-формі по суті з плоскою покриваючою поверхнею, утворені на переході подовжніх плечей до передніх ділянок. В результаті цього, горизонтальна ланцюгова ланка 210 лежить в робочому використанні виключно із зонами, лежачими в площині, в цьому випадку з вузькою смужкою і кутовими зонами 245, на основі конвеєра в результаті чого в результаті зменшення поверхні, яка є доступною для опори, генерується більш високий тиск поверхні, що робить більш простим для горизонтальних ланцюгових ланок 210 переміщувати вугілля або вугільний шлам. Цей поліпшений ефект переміщення має позитивний ефект для продуктивності подачі горизонтальних ланцюгових ланок 210 і, таким чином, всього ланкового ланцюга 250 в карманах ланцюгового колеса привідного ланцюгового колеса з ланковим ланцюгом згідно з винаходом, наприклад, у випадку забійного конвеєра для підземних робіт або конвеєра вироблення. У зоні, в якій обідок внутрішніх поверхонь 223 подовжніх плечей і обідок або округлий вигин зовнішніх поверхонь 241 подовжніх плечей 212 розташовані навпроти один одного, подовжнє плече має, як показано на фіг. 6, приблизний овальний поперечний переріз, з круговими обідками на внутрішніх поверхнях 223 і зовнішніх поверхнях 241 і коротка прямолінійна проміжна ділянка 246 на верхніх і нижніх сторонах 230, 231. У зоні захоплювального шипа 215 і для звернення до передніх зон 218 передніх ділянок 211 подовжні плечі 212 мають значно відмінний поперечний переріз. Для додаткового поліпшення ефекту захоплення для ланцюгових скребків, які можуть бути з'єднані з горизонтальними ланцюговими ланками 210, як пояснено у варіантах здійснення, захоплювальні шипи 215 можуть пройти з їх прилеглими поверхнями 215’ зверху прилеглих поверхонь 240’ передніх кінців 240 передніх ділянок 211, так що горизонтальна ланцюгова ланка 210 має в зоні захоплювальних шипів 215 зовнішню ширину, яка приблизно на від 2 мм до 10 мм, переважно від 5 до 7 мм більша ніж ширина ланцюгової ланки В Н на поверхнях 240’ кінців передніх ділянок 211. Передні кінці 240 мають, як показують фіг. 3 і 4, круглий поперечний переріз, де радіус круглого поперечного перерізу в зоні передніх кінців 240 переважно дорівнює 7 UA 103648 C2 5 10 15 20 25 30 35 40 45 50 55 60 розміру або по суті дорівнює розміру радіуса RM передніх кінців 211 в центральній подовжній площині М. Захоплювальні шипи 215 мають по висоті горизонтальних ланцюгових ланок 210 приблизно прямокутний поперечний переріз зі скругленим кутами, як чітко показує фіг. 7. Нижні і верхні частини 230, 231, по суті, які мають напрямок площини, можуть також продовжуватися через зону захоплювальних шипів 215. Радіус кривизни похилих сторін 219 може становити приблизно 2/3 RM. Фіг. 10-13 показують другий варіант здійснення горизонтальної ланцюгової ланки 310 згідно з винаходом, яка в свою чергу, має в будь-якому випадку передні ділянки 311 з лінійною або прямою передньою зоною 318 по ширині ланцюгових ланок 310 і подовжні плечі 312, які з'єднують передні ділянки 311, охоплюючи внутрішній отвір 313, і яка в будь-якому випадку надана на зовнішній стороні з виїмками 314, в яких в центрі утворені захоплювальні шипи 315 для того, щоб мати можливість з'єднувати ланцюговий скребок (не показана) з кожною горизонтальною ланцюговою ланкою або з окремими горизонтальними ланцюговими ланками 310. З метою оптимізації з'єднання взаємного впливу горизонтальних ланцюгових ланок 310 і вертикальних ланцюгових ланок, як вони показані для прикладу на фіг. 1 і 2, а також у випадку горизонтальних ланцюгових лайок 310, задні сторони передніх ділянок 311 забезпечені заглибленням 321, яке рівномірно проходить від напівкруглої ділянки 317, яка обмежує внутрішній отвір 313 на обох сторонах, до верхньої сторони 330 і нижньої сторони 331, Виїмки 314, що продовжуються від передніх ділянок 311 обмежені дугоподібними похилими сторонами 319, які мають вигин дуги окружності з радіусом кривизни RF, який на противагу попередньому зразковому варіанту здійснення значно більший і в цьому випадку становить три величини радіуса кривизни передніх ділянок 311 в центральній подовжній площині М. Дугоподібні похилі сторони 319 проходять майже по всій протяжності довжини виїмки 314 за "винятком дуже короткої лінійної дугової ділянки 320 прямо що прилягає до захоплювального шипа 315, яка виступає до зовнішньої сторони. У цьому випадку, зовнішні прилеглі поверхні 315’ захоплювальних шипів 315 також видаються злегка за прилеглі поверхні 340’ передніх ділянок 311, так що ланцюгова ланка 310 має найбільшу ширину в зоні захоплювального шипа 315. Подовжні плечі 312 забезпечені обідок в формі дуги окружності на внутрішніх поверхнях 323, які повернуті до внутрішнього отвору 313. Згідно з першим аспектом винаходу, зовнішні поверхні 341 подовжніх плечей 312 утворені обидві в зоні похилої сторони 319 також як в зоні лінійної ділянки 320 основи так, щоб бути зігнутими закругленим чином, як зокрема показує вигляд перерізу згідно з фіг. 13. У будь-якому випадку точка відправлення на верхніх сторонах 330 і нижніх сторонах 331, зовнішні поверхні 341 продовжуються спочатку із закругленим, частково також круглим обтічним вигином 341, який однак стає все більше і більше плоским у напрямку до горизонтальної центральної площини або у напрямку до весняної сторони. Як чітко показує вигляд зверху фіг. 10 ланцюгової ланки 310 згідно з даним винаходом, обідок або вигин на внутрішній поверхні 323 і на зовнішній поверхні 341 утворюють перехід приблизно безпосередньо один в одного щонайменше в зоні лінійних дугоподібних ділянок 320, так що подовжні плечі 312 одержують там круглий або овальний поперечний переріз. Верхні сторони 330 і нижні сторони 331 або не мають проміжного перерізу, або вони мінімізовані до вузького ребра або вузької смуги і розширюються в кутових зонах 345 в V-формі у напрямку до зовнішньої сторони аж до обідка на передній поверхні передніх ділянок 311 або до обідка зовнішніх поверхонь 341 подовжніх плечей 312. Всі чотири або взагалі кутові зони 345 в. кожному випадку між передніми ділянками 311 і зовнішніми поверхнями 341 і внутрішніми поверхнями 323 подовжніх плечей 312 забезпечені порожнинами 360, за допомогою яких в свою чергу мінімізується поверхня на зовнішніх сторонах 330 і нижніх сторонах 331. Порожнини 360 і на верхніх сторонах 330 і на нижніх сторонах 331 переважно мають глибину Т, яка в показаному варіанті максимально становить приблизно від 1/3 до 1/4 радіуса RM в центральній подовжній площині Μ або радіуса кривизни на передніх поверхнях 318. Всі порожнини 360 замкнені на кінці і утворені по суті на трьохсторонній основі. Порожнини можуть, проте, також бути утворені в овальній або трикутній формі і пройти в подовжньому напрямку, настільки наскільки відповідна геометрія порожнин 360 може бути виконана і пристосована в кутових зонах 345, які розширяються в V-формі у напрямку до зовнішньої сторони. В результаті додаткових порожнин 360 опорна поверхня, а також повна вага горизонтальних ланцюгових ланок 310 можуть бути додатково зменшені, в результаті чого переміщення вугілля поліпшується в результаті більш високого тиску на поверхню. Оскільки в цьому випадку похилі сторони 319 виїмок 314 підходять відносно плоско в передні кінці 340, передні кінці 340, як чітко показує бічний вигляд фіг. 11, мають контур, що має приблизно V-форму, з яскраво вираженою центральною похилою стороною 347 в зоні горизонтальної площини розділення горизонтальних ланцюгових ланок 310. Це центральна похила сторона 347, яка може бути більшою в результаті різних габаритів 8 UA 103648 C2 5 10 15 20 25 30 35 дугоподібних кривих похилих сторін, що закругляються, 319 продовжується, прилягаючи до горизонтальної центральної площини аж до захоплювального шипа 315. Фіг. 14 показує третій варіант здійснення горизонтальної ланцюгової ланки 410 згідно з винаходом. Подовжні плечі 412, які з'єднують передні ділянки 411 одна з одною, оточуючи внутрішній отвір 413, виконані як в попередньому варіанті здійснення лише з частково закругленим вигином на зовнішніх поверхнях 441 і переважно з обідками в формі дуги окружності на зовнішніх поверхнях 423. Дугоподібні похилі сторони 419, які обмежують виїмки 414, мають дугоподібну кривизну подібно розміру попереднього варіанта здійснення. Захоплювальні шипи 415, виконані в центрі в заглибленнях 414, мають в цьому випадку меншу величину ширини на їх прилеглих поверхнях, ніж передні ділянки 411, а кутові зони 445 як в попередньому зразковому варіанті здійснення в свою чергу забезпечені порожнинами 416. З метою оптимізації з'єднання, задні сторони передніх ділянок 411 в будь-якому випадку мають заглиблення 421, яке продовжується аж до напівкруглої скругленої ділянки 417 від верхньої і нижньої сторони горизонтальної ланцюгової ланки 410. У протилежність попереднім варіантам здійснення, обидві передні ділянки 411, однак розташовані в центрі в кожному випадку з переднім посиленням 470, яке проходить дугоподібним чином на передній стороні так, що переднє посилення 470 приводить до найбільшого потовщення передніх ділянок 411 в подовжній центральній площині Μ горизонтальних ланцюгових ланок 410. Переднє посилення 470 зігнуте дугоподібним чином з великим радіусом кривизни, і воно проходить тільки по всій ширині внутрішнього отвору 413. Численні модифікації в об'ємі прикладеної формули винаходу є очевидними фахівцям в даній галузі техніки з вищенаведеного опису. Захоплювальні шипи можуть, але не обов'язково виступають в сторону за передні кінці, навіть, якщо горизонтальні ланцюгові ланки з виступаючими в сторону захоплювальними виступами пропонують переваги для захоплення ланцюгових скребків. Радіус кривизни може відрізнятися від показаного у варіантах здійснення. Всі ознаки можуть також бути переважно використані у випадку ланцюгових ланок з відмінною геометрією ланцюгових ланок. У випадку ланцюгових ланок з більшою або меншою міцністю ланцюгової ланки і відповідно зміненій модульній ширині, інші діаметри і радіуси кривизни, отже, можуть бути вироблені для того, щоб досягти тієї ж самої оптимізації горизонтальних ланцюгових ланок і взаємодії горизонтальних і вертикальних ланцюгових ланок/Оскільки не кожна горизонтальна ланцюгова ланка повинна бути використана для з'єднання захоплювального скребка в ланковому ланцюгу, окремі горизонтальні ланцюгові ланки можуть бути надані з відповідним захоплювальним засобом, а інші ланцюгові ланки не повинні мати будь-яких відповідних захоплювальних шипів. У випадку цих горизонтальних ланок, що змінюються, які утворюють лише ланки, що з'єднуються, виїмка може також мати різні геометричні розміри. ФОРМУЛА ВИНАХОДУ 40 45 50 55 60 1. Ланцюгова ланка, переважно, для з'єднання захоплювальних скребків з ланковими ланцюгами для скребкових ланцюгових конвеєрів для використання в гірських роботах з передніми ділянками (211) з прямими передніми зонами (218) і з подовжніми плечима (212), що з'єднують передні ділянки навколо овального внутрішнього отвору (213) і забезпечені на їх зовнішніх поверхнях виїмкою (214), при цьому задні сторони передніх ділянок (211), що обмежують внутрішній отвір напівкруглою ділянкою (217), що сполучає подовжні плечі, утворюють зону контакту для дуг окружності вертикальних ланцюгових ланок і при цьому ланцюгова ланка розташована з обох боків в виїмках (214) з захоплюючими засобами (215), утвореними в центрі між обома передніми ділянками (211), при цьому кожен захоплюючий засіб (215) виступає у відповідну виїмку (214), яка відрізняється тим, що подовжні плечі (212) на зовнішніх сторонах (241), повернутих до виїмки (214), містять щонайменше сферичну поверхню, що прилягає до верхньої сторони (230) і нижньої сторони (231) ланцюгової ланки (201), сферичну закруглену вигнуту поверхню, при цьому зовнішні сторони (241) подовжніх плечей (212) між передніми ділянками (211) та захоплюючими засобами (215) обладнані похилими сторонами, що проходять принаймні частково дуговим вигнутим чином, та ділянкою (220) основи, що проходить по прямій лінії між дуговими похилими сторонами (219), та від цієї ділянки виступає захоплюючий засіб (215). 2. Ланцюгова ланка за п. 1, яка відрізняється тим, що задні сторони передніх ділянок (211), повернутих до овального внутрішнього отвору (13) горизонтальних ланок, забезпечені поверхнею, що має заглиблення (221), що утворює центральну частину зони контакту, в межах обідка зігнутого закругленим чином. 9 UA 103648 C2 5 10 15 20 25 30 35 40 45 50 55 60 3. Ланцюгова ланка за одним з пп. 1 або 2, яка відрізняється тим, що подовжні плечі (212) на внутрішніх сторонах (223), повернутих до внутрішнього отвору (213), забезпечені обідком (R R), що зігнутий закругленим чином. 4. Ланцюгова ланка за п. 3, яка відрізняється тим, що радіус кривизни (RR) обідка дорівнює радіусу кривизни задніх сторін передніх ділянок (211). 5. Ланцюгова ланка за п. 1, яка відрізняється тим, що кожен захоплювальний засіб складається із захоплювального шипа (215), утвореного на зовнішній передній поверхні подовжнього плеча (212), переважно, з трапецієподібним поперечним перерізом. 6. Ланцюгова ланка за п. 1, яка відрізняється тим, що дугоподібна похила сторона (219) має кривизну дуги окружності, і круговий радіус менший, ніж радіус (R M) передніх ділянок (211) в центральній подовжній площині (М). 7. Ланцюгова ланка за п. 1, яка відрізняється тим, що поверхня, зігнута закругленим чином, проходить від верхньої і нижньої сторін (230, 231) через дугоподібну похилу сторону (219) і лінійну ділянку (220) основи. 8. Ланцюгова ланка за п. 1, яка відрізняється тим, що прилеглі поверхні (215') захоплювального засобу (215) проходять за прилеглі поверхні (240) передніх ділянок (211), а ланцюгові ланки в зоні захоплювальних засобів (215) мають найбільшу ширину ланцюгової ланки. 9. Ланцюгова ланка за п. 1, яка відрізняється тим, що горизонтальні ланцюгові ланки (310; 410) містять на переході до передніх ділянок (311; 411) в подовжні плечі (312; 412) кутові зони (345; 445), і подовжні плечі (312; 412) на їх верхній стороні (330; 440) і нижній стороні (331; 441) щонайменше в кутових зонах (345; 445) частково забезпечені порожниною (360; 460). 10. Ланцюгова ланка за п. 1, яка відрізняється тим, що передні ділянки (211) закінчуються на передніх кінцях (240) з круглим поперечним перерізом, при цьому радіус круглого поперечного перерізу переважно дорівнює або по суті дорівнює радіусу (R M) передніх ділянок в центральній подовжній площині (М). 11. Ланцюгова ланка за п. 1, яка відрізняється тим, що розмір закругленого вигину поверхні подовжніх плечей (212) на зовнішній стороні (241) є щонайменше частково таким, що дорівнює розміру або приблизно дорівнює розміру обідка (RR), який зігнутий закругленим чином, поверхні подовжніх плечей на внутрішніх сторонах (223), повернутих до внутрішнього отвору (213). 12. Ланцюгова ланка за п. 11, яка відрізняється тим, що містить окрему порожнину (360; 460), замкнену на кінці і на основі і утворену в кожній кутовій зоні (345; 445) на нижній стороні (331) і на верхній стороні (330). 13. Ланцюгова ланка за п. 11, яка відрізняється тим, що плоска проміжна секція (239), що утворює опорну поверхню для ланцюгової ланки, утворена між зігнутими внутрішніми сторонами (223; 323) і зігнутими зовнішніми поверхнями (241; 341) подовжніх плечей, причому проміжна секція (239), переважно, розширена від вузької смужки у напрямку до поверхонь передніх секцій приблизно в V-подібній формі. 14. Ланцюгова ланка за п. 1, яка відрізняється тим, що передні секції (411) на передніх сторонах забезпечені в центрі переднім посиленням (470), яке проходить у напрямку уперед, і переднє посилення (470) переважно має криволінійну поверхню (471), а максимальна ширина переднього посилення дорівнює або менша, ніж ширина внутрішнього отвору (413). 15. Ланцюгова ланка за п. 1, яка відрізняється тим, що зовнішні сторони (241) подовжніх плечей (212) на обох боках захоплюючого шипа (215) містять круглу дугоподібну поверхню, що проходить постійною дугою кола між верхньою стороною (230) і нижньою стороною (231) ланцюгової ланки (201) через висоту подовжніх плечей (212). 16. Ланцюгова ланка за п. 1, яка відрізняється тим, що дугоподібні похилі сторони (119) безпосередньо примикають до передніх ділянок (211) та утворюють переходи до лінійних ділянок (220) основи. 17. Ланцюгова ланка за п. 1, яка відрізняється тим, що виїмка (214) має в подовжній площині довжину, рівну довжині внутрішнього отвору (213) в подовжній площині між протистоячими напівкруглими ділянками (217). 18. Ланковий ланцюг для ланцюгових конвеєрів, зокрема для ланцюгових конвеєрів для використання в гірських роботах з вертикальними ланцюговими ланками (201), що мають по всьому периметру сталий профіль поперечного перерізу, забезпечений на внутрішній стороні дугою (205) окружності і на зовнішній стороні переважно плоскою секцією (203), і з горизонтальними ланцюговими ланками (210), що мають передні ділянки (211) з прямими або приблизно прямими передніми зонами (218) і подовжніми плечима (212), що з'єднують передні ділянки (211) навколо овального внутрішнього отвору (213), і забезпечені на їх зовнішніх поверхнях виїмкою (214), при цьому задні сторони передніх ділянок (211), які обмежують 10 UA 103648 C2 5 внутрішній отвір (213), утворюють зону контакту для дуг окружності вертикальних ланцюгових ланок, який відрізняється тим, що принаймні одна горизонтальна ланцюгова ланка або всі горизонтальні ланцюгові ланки утворені у відповідності з одним з пп. 1-17, при цьому переважно вертикальні ланцюгові ланки (101) розміщені на переході плоскої секції (103) до дуги (105) окружності скосом (104), і профіль (107) поперечного перерізу вертикальних ланцюгових ланок (101), переважно, має відношення ширини до товщини L V / DV  2. 11 UA 103648 C2 12 UA 103648 C2 13 UA 103648 C2 Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 14
