Ланковий ланцюг для ланцюгових конвеєрів

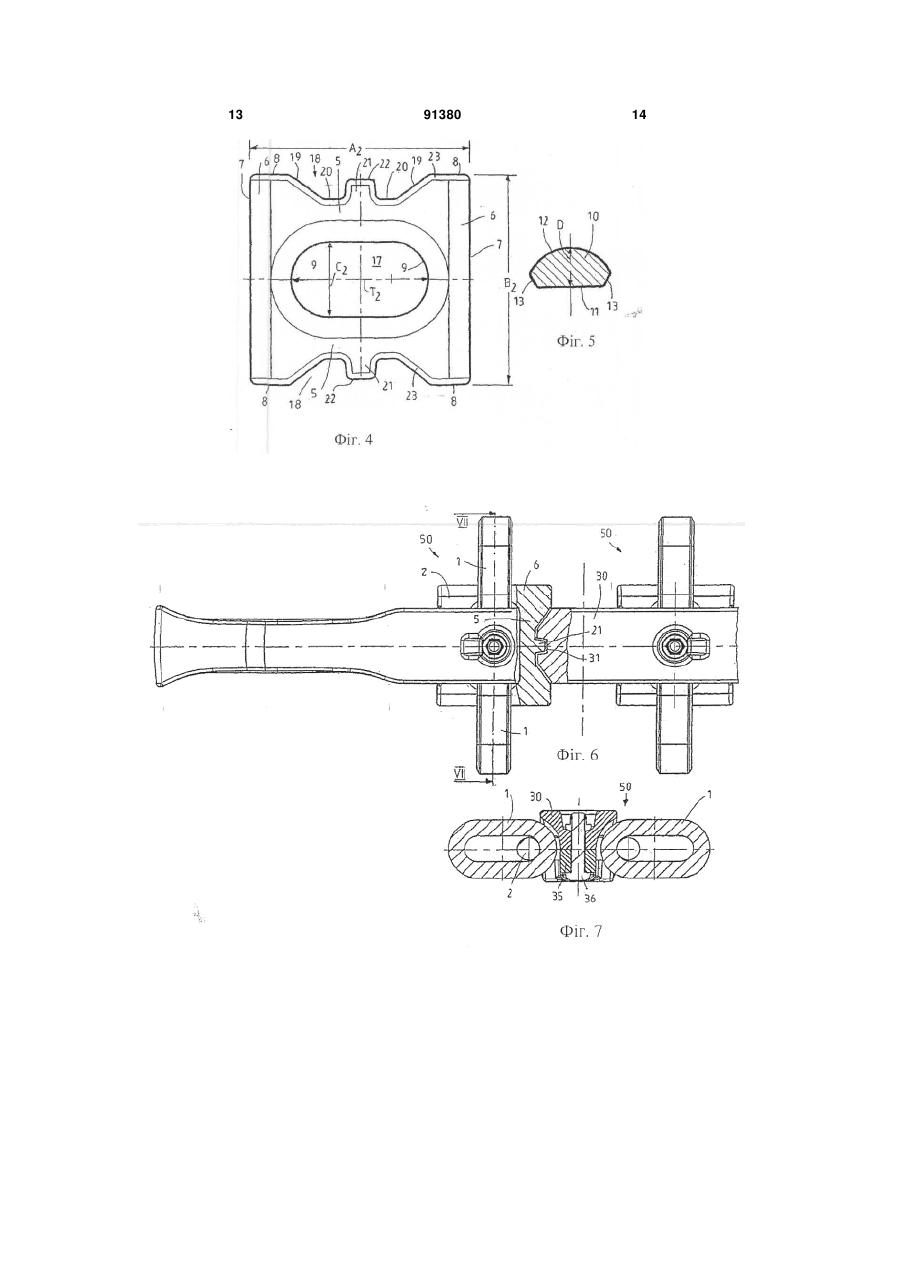

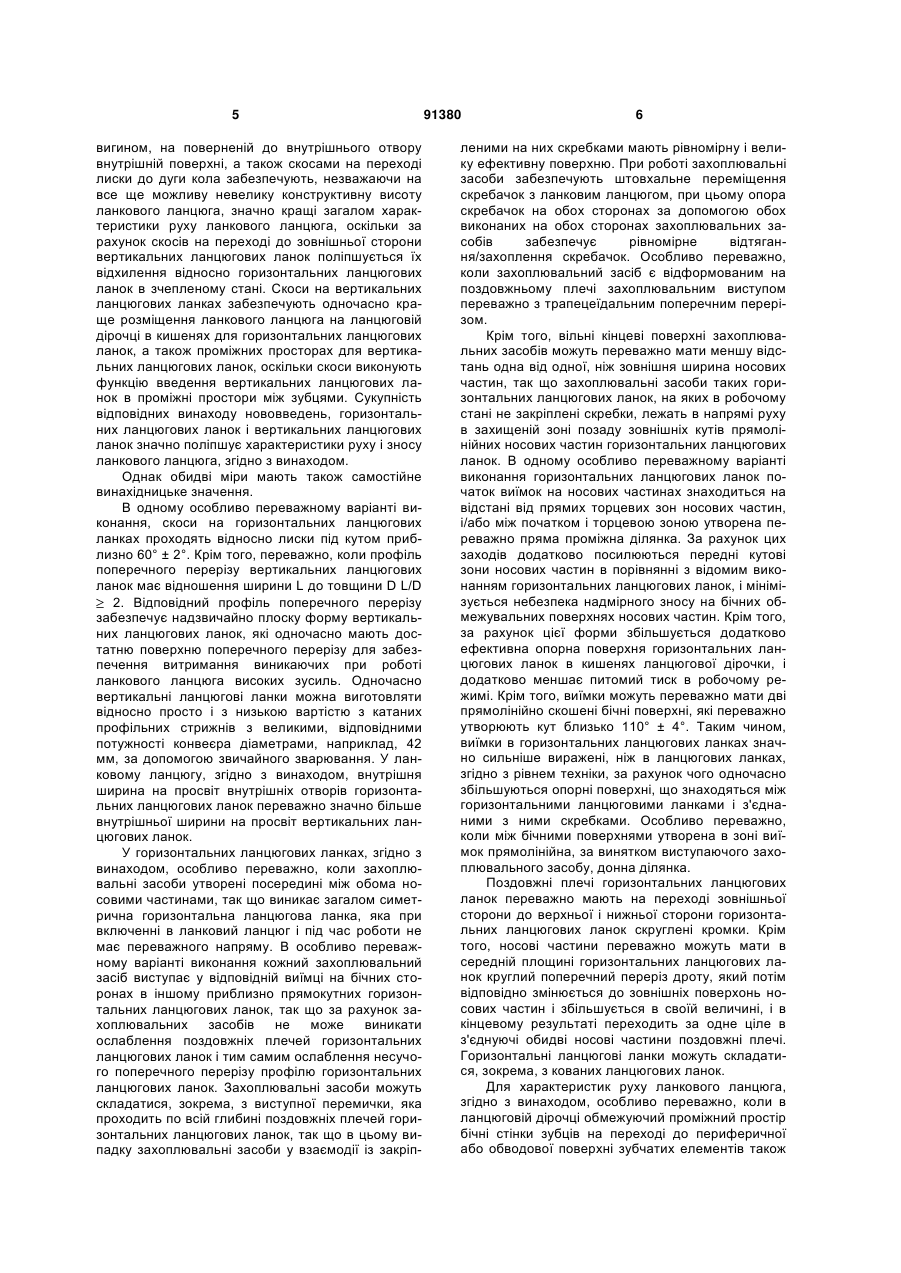

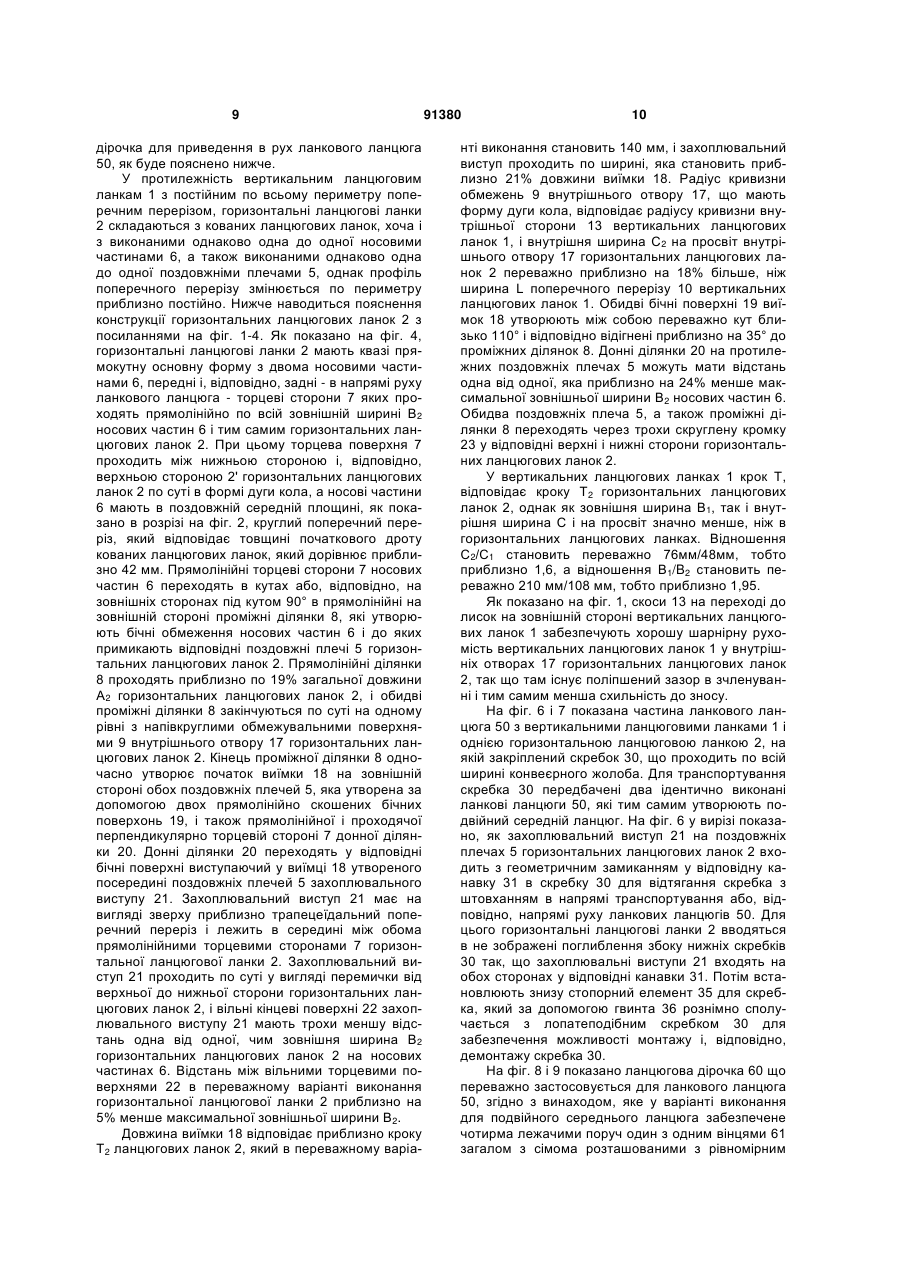

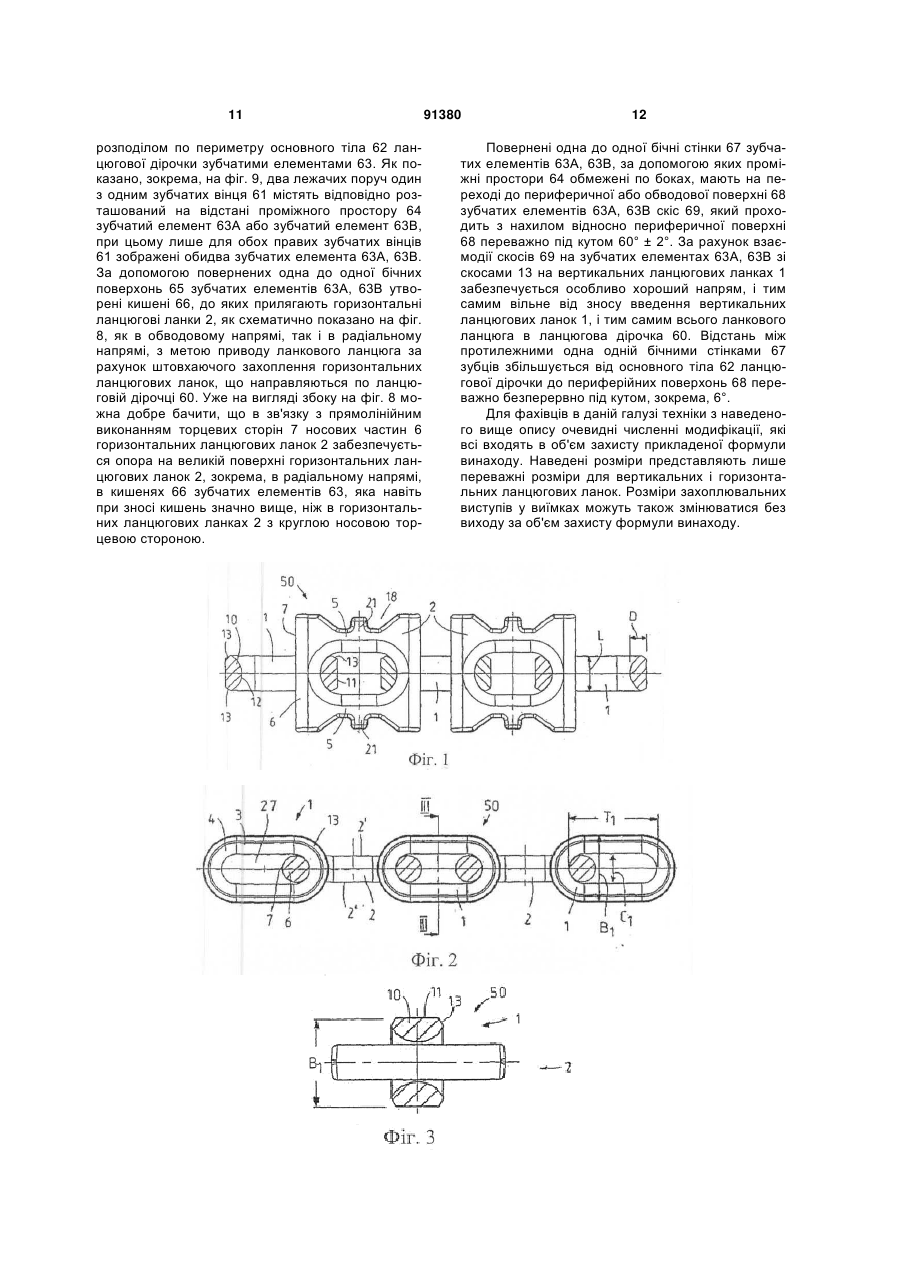

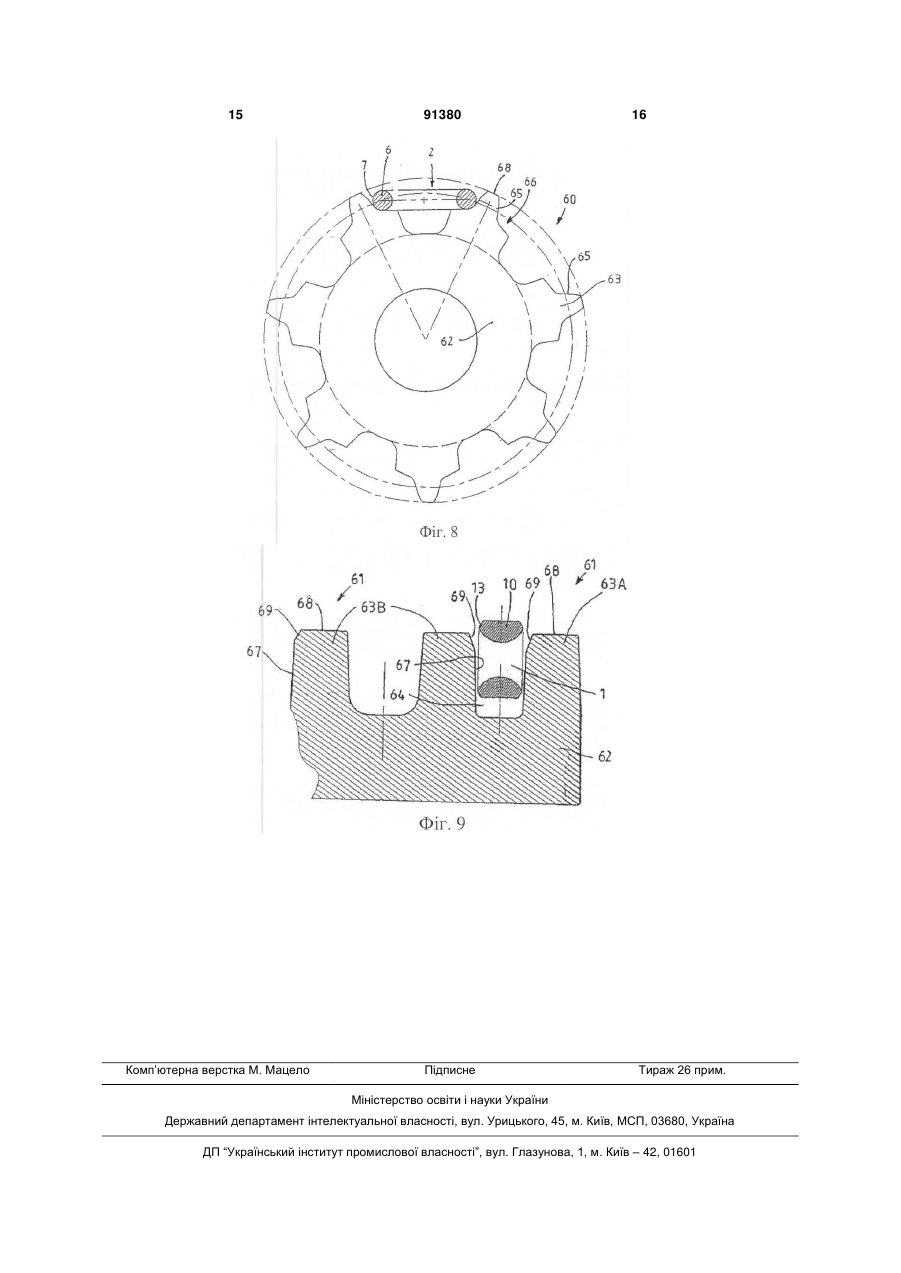

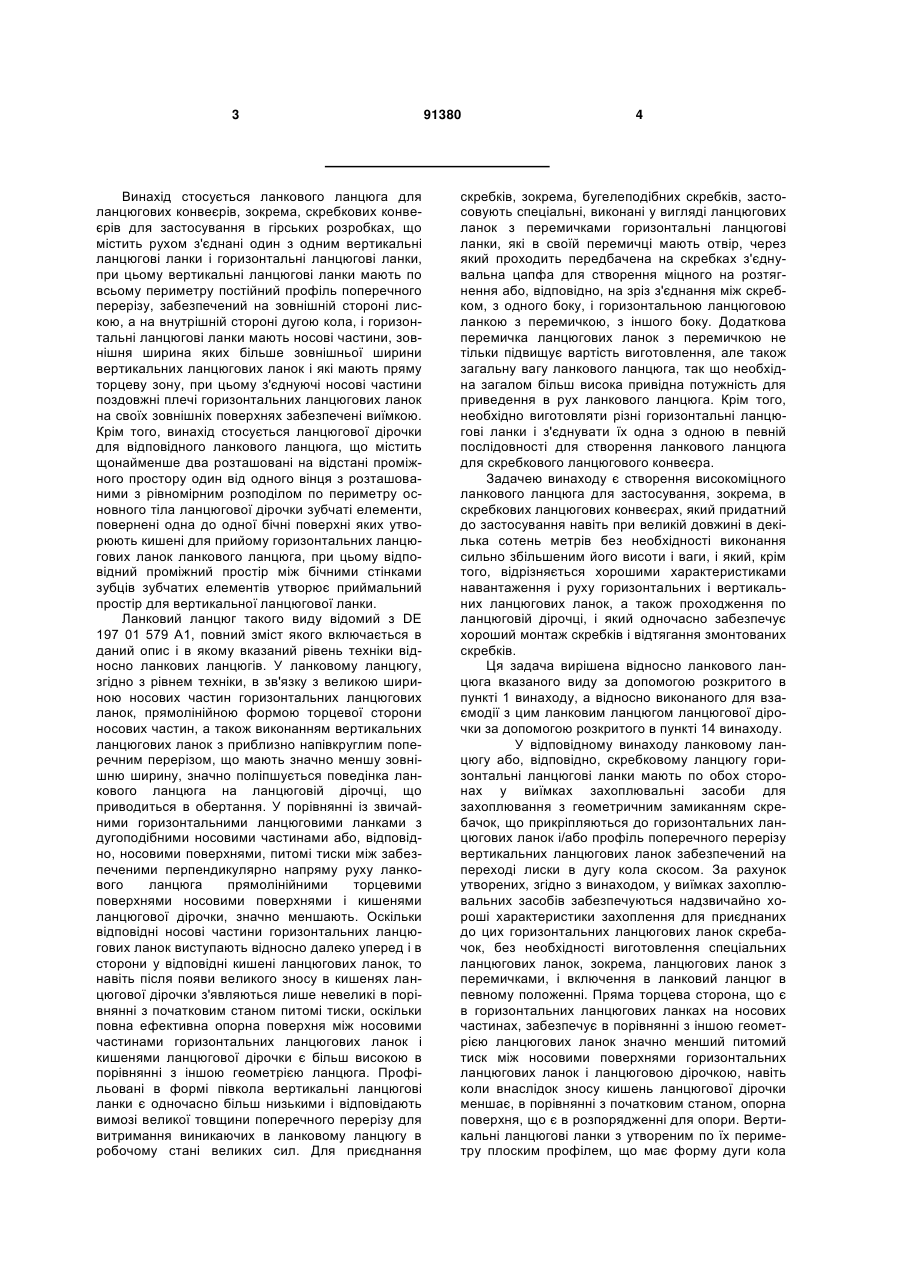

1. Ланковий ланцюг для ланцюгових конвеєрів, зокрема скребкових конвеєрів для застосування в гірничих розробках, що містить рухомо з'єднані одна з одною вертикальні ланцюгові ланки (1) і горизонтальні ланцюгові ланки (2), при цьому вертикальні ланцюгові ланки мають по всьому периметру постійний профіль поперечного перерізу, забезпечений на зовнішній стороні лискою (11), а на внутрішній стороні - дугою (12) кола, а горизонтальні ланцюгові ланки (2) мають носові частини (6), зовнішня ширина (В2) яких більша за зовнішню ширину (В1) вертикальних ланцюгових ланок і які мають пряму торцеву зону (7), при цьому з'єднуючі носові частини (6) поздовжні плечі (5) горизонтальних ланцюгових ланок (2) на своїх зовнішніх поверхнях забезпечені виїмкою (18), який відрізняється тим, що горизонтальні ланцюгові ланки (2) мають по обох сторонах у виїмках (18) захоплювальні засоби (21) для захоплювання з геометричним замиканням скребків, що прикріпляються до горизонтальних ланцюгових ланок (2). 2. Ланцюг за п. 1, який відрізняється тим, що профіль поперечного прерізу вертикальних ланцюгових ланок (1) забезпечений на переході лиски (11) в дугу (12) кола скосом (13), який переважно проходить відносно лиски (11) під кутом 60°±2°. 3. Ланцюг за п. 1 або 2, який відрізняється тим, що профіль поперечного перерізу вертикальних ланцюгових ланок (1) має відношення ширини до товщини L/D 2. 2 (19) 1 3 Винахід стосується ланкового ланцюга для ланцюгових конвеєрів, зокрема, скребкових конвеєрів для застосування в гірських розробках, що містить рухом з'єднані один з одним вертикальні ланцюгові ланки і горизонтальні ланцюгові ланки, при цьому вертикальні ланцюгові ланки мають по всьому периметру постійний профіль поперечного перерізу, забезпечений на зовнішній стороні лискою, а на внутрішній стороні дугою кола, і горизонтальні ланцюгові ланки мають носові частини, зовнішня ширина яких більше зовнішньої ширини вертикальних ланцюгових ланок і які мають пряму торцеву зону, при цьому з'єднуючі носові частини поздовжні плечі горизонтальних ланцюгових ланок на своїх зовнішніх поверхнях забезпечені виїмкою. Крім того, винахід стосується ланцюгової дірочки для відповідного ланкового ланцюга, що містить щонайменше два розташовані на відстані проміжного простору один від одного вінця з розташованими з рівномірним розподілом по периметру основного тіла ланцюгової дірочки зубчаті елементи, повернені одна до одної бічні поверхні яких утворюють кишені для прийому горизонтальних ланцюгових ланок ланкового ланцюга, при цьому відповідний проміжний простір між бічними стінками зубців зубчатих елементів утворює приймальний простір для вертикальної ланцюгової ланки. Ланковий ланцюг такого виду відомий з DE 197 01 579 А1, повний зміст якого включається в даний опис і в якому вказаний рівень техніки відносно ланкових ланцюгів. У ланковому ланцюгу, згідно з рівнем техніки, в зв'язку з великою шириною носових частин горизонтальних ланцюгових ланок, прямолінійною формою торцевої сторони носових частин, а також виконанням вертикальних ланцюгових ланок з приблизно напівкруглим поперечним перерізом, що мають значно меншу зовнішню ширину, значно поліпшується поведінка ланкового ланцюга на ланцюговій дірочці, що приводиться в обертання. У порівнянні із звичайними горизонтальними ланцюговими ланками з дугоподібними носовими частинами або, відповідно, носовими поверхнями, питомі тиски між забезпеченими перпендикулярно напряму руху ланкового ланцюга прямолінійними торцевими поверхнями носовими поверхнями і кишенями ланцюгової дірочки, значно меншають. Оскільки відповідні носові частини горизонтальних ланцюгових ланок виступають відносно далеко уперед і в сторони у відповідні кишені ланцюгових ланок, то навіть після появи великого зносу в кишенях ланцюгової дірочки з'являються лише невеликі в порівнянні з початковим станом питомі тиски, оскільки повна ефективна опорна поверхня між носовими частинами горизонтальних ланцюгових ланок і кишенями ланцюгової дірочки є більш високою в порівнянні з іншою геометрією ланцюга. Профільовані в формі півкола вертикальні ланцюгові ланки є одночасно більш низькими і відповідають вимозі великої товщини поперечного перерізу для витримання виникаючих в ланковому ланцюгу в робочому стані великих сил. Для приєднання 91380 4 скребків, зокрема, бугелеподібних скребків, застосовують спеціальні, виконані у вигляді ланцюгових ланок з перемичками горизонтальні ланцюгові ланки, які в своїй перемичці мають отвір, через який проходить передбачена на скребках з'єднувальна цапфа для створення міцного на розтягнення або, відповідно, на зріз з'єднання між скребком, з одного боку, і горизонтальною ланцюговою ланкою з перемичкою, з іншого боку. Додаткова перемичка ланцюгових ланок з перемичкою не тільки підвищує вартість виготовлення, але також загальну вагу ланкового ланцюга, так що необхідна загалом більш висока привідна потужність для приведення в рух ланкового ланцюга. Крім того, необхідно виготовляти різні горизонтальні ланцюгові ланки і з'єднувати їх одна з одною в певній послідовності для створення ланкового ланцюга для скребкового ланцюгового конвеєра. Задачею винаходу є створення високоміцного ланкового ланцюга для застосування, зокрема, в скребкових ланцюгових конвеєрах, який придатний до застосування навіть при великій довжині в декілька сотень метрів без необхідності виконання сильно збільшеним його висоти і ваги, і який, крім того, відрізняється хорошими характеристиками навантаження і руху горизонтальних і вертикальних ланцюгових ланок, а також проходження по ланцюговій дірочці, і який одночасно забезпечує хороший монтаж скребків і відтягання змонтованих скребків. Ця задача вирішена відносно ланкового ланцюга вказаного виду за допомогою розкритого в пункті 1 винаходу, а відносно виконаного для взаємодії з цим ланковим ланцюгом ланцюгової дірочки за допомогою розкритого в пункті 14 винаходу. У відповідному винаходу ланковому ланцюгу або, відповідно, скребковому ланцюгу горизонтальні ланцюгові ланки мають по обох сторонах у виїмках захоплювальні засоби для захоплювання з геометричним замиканням скребачок, що прикріпляються до горизонтальних ланцюгових ланок і/або профіль поперечного перерізу вертикальних ланцюгових ланок забезпечений на переході лиски в дугу кола скосом. За рахунок утворених, згідно з винаходом, у виїмках захоплювальних засобів забезпечуються надзвичайно хороші характеристики захоплення для приєднаних до цих горизонтальних ланцюгових ланок скребачок, без необхідності виготовлення спеціальних ланцюгових ланок, зокрема, ланцюгових ланок з перемичками, і включення в ланковий ланцюг в певному положенні. Пряма торцева сторона, що є в горизонтальних ланцюгових ланках на носових частинах, забезпечує в порівнянні з іншою геометрією ланцюгових ланок значно менший питомий тиск між носовими поверхнями горизонтальних ланцюгових ланок і ланцюговою дірочкою, навіть коли внаслідок зносу кишень ланцюгової дірочки меншає, в порівнянні з початковим станом, опорна поверхня, що є в розпорядженні для опори. Вертикальні ланцюгові ланки з утвореним по їх периметру плоским профілем, що має форму дуги кола 5 вигином, на поверненій до внутрішнього отвору внутрішній поверхні, а також скосами на переході лиски до дуги кола забезпечують, незважаючи на все ще можливу невелику конструктивну висоту ланкового ланцюга, значно кращі загалом характеристики руху ланкового ланцюга, оскільки за рахунок скосів на переході до зовнішньої сторони вертикальних ланцюгових ланок поліпшується їх відхилення відносно горизонтальних ланцюгових ланок в зчепленому стані. Скоси на вертикальних ланцюгових ланках забезпечують одночасно краще розміщення ланкового ланцюга на ланцюговій дірочці в кишенях для горизонтальних ланцюгових ланок, а також проміжних просторах для вертикальних ланцюгових ланок, оскільки скоси виконують функцію введення вертикальних ланцюгових ланок в проміжні простори між зубцями. Сукупність відповідних винаходу нововведень, горизонтальних ланцюгових ланок і вертикальних ланцюгових ланок значно поліпшує характеристики руху і зносу ланкового ланцюга, згідно з винаходом. Однак обидві міри мають також самостійне винахідницьке значення. В одному особливо переважному варіанті виконання, скоси на горизонтальних ланцюгових ланках проходять відносно лиски під кутом приблизно 60° ± 2°. Крім того, переважно, коли профіль поперечного перерізу вертикальних ланцюгових ланок має відношення ширини L до товщини D L/D 2. Відповідний профіль поперечного перерізу забезпечує надзвичайно плоску форму вертикальних ланцюгових ланок, які одночасно мають достатню поверхню поперечного перерізу для забезпечення витримання виникаючих при роботі ланкового ланцюга високих зусиль. Одночасно вертикальні ланцюгові ланки можна виготовляти відносно просто і з низькою вартістю з катаних профільних стрижнів з великими, відповідними потужності конвеєра діаметрами, наприклад, 42 мм, за допомогою звичайного зварювання.У ланковому ланцюгу, згідно з винаходом, внутрішня ширина на просвіт внутрішніх отворів горизонтальних ланцюгових ланок переважно значно більше внутрішньої ширини на просвіт вертикальних ланцюгових ланок. У горизонтальних ланцюгових ланках, згідно з винаходом, особливо переважно, коли захоплювальні засоби утворені посередині між обома носовими частинами, так що виникає загалом симетрична горизонтальна ланцюгова ланка, яка при включенні в ланковий ланцюг і під час роботи не має переважного напряму. В особливо переважному варіанті виконання кожний захоплювальний засіб виступає у відповідній виїмці на бічних сторонах в іншому приблизно прямокутних горизонтальних ланцюгових ланок, так що за рахунок захоплювальних засобів не може виникати ослаблення поздовжніх плечей горизонтальних ланцюгових ланок і тим самим ослаблення несучого поперечного перерізу профілю горизонтальних ланцюгових ланок. Захоплювальні засоби можуть складатися, зокрема, з виступної перемички, яка проходить по всій глибині поздовжніх плечей горизонтальних ланцюгових ланок, так що в цьому випадку захоплювальні засоби у взаємодії із закріп 91380 6 леними на них скребками мають рівномірну і велику ефективну поверхню. При роботі захоплювальні засоби забезпечують штовхальне переміщення скребачок з ланковим ланцюгом, при цьому опора скребачок на обох сторонах за допомогою обох виконаних на обох сторонах захоплювальних засобів забезпечує рівномірне відтягання/захоплення скребачок. Особливо переважно, коли захоплювальний засіб є відформованим на поздовжньому плечі захоплювальним виступом переважно з трапецеїдальним поперечним перерізом. Крім того, вільні кінцеві поверхні захоплювальних засобів можуть переважно мати меншу відстань одна від одної, ніж зовнішня ширина носових частин, так що захоплювальні засоби таких горизонтальних ланцюгових ланок, на яких в робочому стані не закріплені скребки, лежать в напрямі руху в захищеній зоні позаду зовнішніх кутів прямолінійних носових частин горизонтальних ланцюгових ланок. В одному особливо переважному варіанті виконання горизонтальних ланцюгових ланок початок виїмок на носових частинах знаходиться на відстані від прямих торцевих зон носових частин, і/або між початком і торцевою зоною утворена переважно пряма проміжна ділянка. За рахунок цих заходів додатково посилюються передні кутові зони носових частин в порівнянні з відомим виконанням горизонтальних ланцюгових ланок, і мінімізується небезпека надмірного зносу на бічних обмежувальних поверхнях носових частин. Крім того, за рахунок цієї форми збільшується додатково ефективна опорна поверхня горизонтальних ланцюгових ланок в кишенях ланцюгової дірочки, і додатково меншає питомий тиск в робочому режимі. Крім того, виїмки можуть переважно мати дві прямолінійно скошені бічні поверхні, які переважно утворюють кут близько 110° ± 4°. Таким чином, виїмки в горизонтальних ланцюгових ланках значно сильніше виражені, ніж в ланцюгових ланках, згідно з рівнем техніки, за рахунок чого одночасно збільшуються опорні поверхні, що знаходяться між горизонтальними ланцюговими ланками і з'єднаними з ними скребками. Особливо переважно, коли між бічними поверхнями утворена в зоні виїмок прямолінійна, за винятком виступаючого захоплювального засобу, донна ділянка. Поздовжні плечі горизонтальних ланцюгових ланок переважно мають на переході зовнішньої сторони до верхньої і нижньої сторони горизонтальних ланцюгових ланок скруглені кромки. Крім того, носові частини переважно можуть мати в середній площині горизонтальних ланцюгових ланок круглий поперечний переріз дроту, який потім відповідно змінюється до зовнішніх поверхонь носових частин і збільшується в своїй величині, і в кінцевому результаті переходить за одне ціле в з'єднуючі обидві носові частини поздовжні плечі. Горизонтальні ланцюгові ланки можуть складатися, зокрема, з кованих ланцюгових ланок. Для характеристик руху ланкового ланцюга, згідно з винаходом, особливо переважно, коли в ланцюговій дірочці обмежуючий проміжний простір бічні стінки зубців на переході до периферичної або обводової поверхні зубчатих елементів також 7 забезпечені скосами. Скоси на бічних стінках зубців можуть особливо переважно взаємодіяти зі скосами на вертикальних ланцюгових ланках і значно поліпшувати входження вертикальних ланцюгових ланок в проміжні простори і тим самим також слідуючих за ними горизонтальних ланцюгових ланок у відповідні кишені. Зрозуміло, що в одному ланцюговій дірочці можуть бути поруч один з одним декілька зубчатих вінців, зокрема, три зубчатих вінці, з яких середній зубчатий вінець виконаний у вигляді подвійного зубчатого елемента для забезпечення можливості приведення в рух за допомогою ланцюгової дірочки подвійного середнього ланцюга. У ланцюговій дірочці, згідно з винаходом, особливо переважно, коли скоси відносно периферичної поверхні проходять під кутом приблизно 60° ± 2°. Крім того, відстань між бічними стінками зубців суміжних вінців може переважно безперервно збільшуватися від основного тіла ланцюгової дірочки до периферичної поверхні або, відповідно, на початок скосу на зубчатих елементах з метою поліпшення характеристик входження вертикальних ланцюгових ланок в проміжні простори між зубцями. Інші переваги і варіанти виконання винаходу виходять також з наведеного нижче опису особливо переважного прикладу виконання ланкового ланцюга, згідно з винаходом, і ланцюгової дірочки для приведення в рух цього ланкового ланцюга, з посиланнями на прикладені креслення, на яких зображено: фіг 1 - короткий поздовжній розріз ланкового ланцюга, згідно з винаходом, на вигляді зверху, при цьому вертикальні ланцюгові ланки зображені в горизонтальному розрізі; фіг. 2 - повернений на 90° розріз ланкового ланцюга, згідно з фіг. 1, при цьому вертикальні ланцюгові ланки показані на вигляді збоку, а горизонтальні ланцюгові ланки в розрізі через їх поздовжню середню площину; фіг. 3 - розріз по лінії ІІІ-ІІІ на фіг. 2; фіг. 4 - окрема горизонтальна ланцюгова ланка, на вигляді зверху; фіг. 5 - профіль поперечного перерізу вертикальних ланцюгових ланок, в збільшеному масштабі; фіг. 6 - частковий розріз з'єднаного з горизонтальними ланцюговими ланками подвійного середнього ланцюга лопаті скребка, на вигляді зверху; фіг. 7 - розріз по лінії VII-VII на фіг. 6; фіг. 8 - ланцюгова дірочка з горизонтальною ланцюговою ланкою, що знаходиться в зачепленні з кишенею зубчатого вінця, на вигляді збоку; і фіг. 9 - горизонтальна ланцюгова ланка в проміжному просторі між; двома зображеними в розрізі зубчатими елементами ланцюгової дірочки, згідно з винаходом. Показаний на фіг. 1-3 ланковий ланцюг 50 для ланцюгового конвеєра, зокрема, скребкового ланцюгового конвеєра як лавного конвеєра для застосування в закритих гірських розробках, складається по суті з рухомо з'єднаних вертикальних ланцюгових ланок 1, а також рухомо з'єднуючих їх одна з одною горизонтальних ланцюгових ланок 2. Як вертикальні або, відповідно, стоячі ланцюгові 91380 8 ланки 1, так і горизонтальні або, відповідно, лежачі ланцюгові ланки 2 виконані у вигляді петлеподібних ланцюгових ланок з поздовжніми плечами 5 і ланцюговими носовими частинами 4 біля вертикальних ланцюгових ланок 1 або, відповідно, поздовжніми плечами 5 і носовими частинами 6 біля горизонтальних ланцюгових ланок 2. Вертикальні ланцюгові ланки 1 і горизонтальні ланцюгові ланки 2 виконані по-різному за формою і розміром, і горизонтальні ланцюгові ланки 2 складаються з однієї частини або, відповідно, суцільних, отриманих куванням елементів, в той час як вертикальні ланцюгові ланки 1 виконані з профільного дроту зі спеціальним поперечним перерізом 10 профільного дроту, який сформований в петлеподібні вертикальні ланцюгові ланки 1 і потім, після втягнення в горизонтальні ланцюгові ланки 2, з'єднані в замкнену петлеподібні вертикальні ланцюгові ланки 1 за допомогою зварювання поздовжніх плечей 3 або носових частин 4. Вертикальні ланцюгові ланки 1 мають, зокрема, за рахунок їх особливого поперечного перерізу 10 профілю загалом плоску форму, при цьому поперечний переріз 10 виконаний незмінним по всьому периметру вертикальних ланцюгових ланок 1. Поперечний переріз 10 вертикальних ланцюгових ланок 1 показаний на фіг. 5 в збільшеному масштабі. Профіль 10 поперечного перерізу проходить по всьому периметру через носові частини 4 і поздовжні плечі 3 вертикальних ланцюгових ланок 1 і містить створюючу зовнішню сторону вертикальних ланцюгових ланок 1 лиску 11, а також що проходить по всьому периметру, повернену до петлеподібного внутрішнього отвору 27 вертикальних ланцюгових ланок 1 внутрішню сторону, яка в поперечному перерізі утворює часткову ділянку дуги 12 кола. Тим самим поверхня дуги 12 кола має переважно лежачий зовні поперечного перерізу створюючий радіус, який для переважної величини вертикальних ланцюгових ланок відповідає радіусу приблизно 35 мм. З відхиленням від повного, напівкруглого поперечного перерізу відповідний винаходу поперечний переріз 10 вертикальних ланцюгових ланок 1 на переході від дуги 12 до лиски 11 передбачений явно виражений скіс 13, який проходить також по всьому периметру через ланцюгові носові частини 4 і поздовжні плечі З вертикальних ланцюгових ланок 1 і нахилений відносно лиски 11 на кут, що переважно становить 60° ± 2°. У поперечному перерізі 10 вертикальних ланцюгових ланок 1, який відносно навантажень, що сприймаються, відповідає профілю ланцюга з ланками діаметром 42 мм, відношення ширини L вертикальних ланцюгових ланок 1 до їх товщини D може становити приблизно 62 мм: 30 мм (тобто 2), при цьому скоси 13 проходять приблизно по одній третині товщини D поперечного перерізу 10 вертикальних ланцюгових ланок 1. Виконані по обох сторонах, такі, що проходять по всьому периметру скоси 13, забезпечують значне поліпшення рухомості втягнутих у внутрішні отвори 17 горизонтальних ланцюгових ланок 2 вертикальних ланцюгових ланок 1, і, крім того, поліпшують входження вертикальних ланцюгових ланок 1, і тим самим загалом ланкового ланцюга 50 в ланцюгова 9 дірочка для приведення в рух ланкового ланцюга 50, як буде пояснено нижче. У протилежність вертикальним ланцюговим ланкам 1 з постійним по всьому периметру поперечним перерізом, горизонтальні ланцюгові ланки 2 складаються з кованих ланцюгових ланок, хоча і з виконаними однаково одна до одної носовими частинами 6, а також виконаними однаково одна до одної поздовжніми плечами 5, однак профіль поперечного перерізу змінюється по периметру приблизно постійно. Нижче наводиться пояснення конструкції горизонтальних ланцюгових ланок 2 з посиланнями на фіг. 1-4. Як показано на фіг. 4, горизонтальні ланцюгові ланки 2 мають квазі прямокутну основну форму з двома носовими частинами 6, передні і, відповідно, задні - в напрямі руху ланкового ланцюга - торцеві сторони 7 яких проходять прямолінійно по всій зовнішній ширині В2 носових частин 6 і тим самим горизонтальних ланцюгових ланок 2. При цьому торцева поверхня 7 проходить між нижньою стороною і, відповідно, верхньою стороною 2' горизонтальних ланцюгових ланок 2 по суті в формі дуги кола, а носові частини 6 мають в поздовжній середній площині, як показано в розрізі на фіг. 2, круглий поперечний переріз, який відповідає товщині початкового дроту кованих ланцюгових ланок, який дорівнює приблизно 42 мм. Прямолінійні торцеві сторони 7 носових частин 6 переходять в кутах або, відповідно, на зовнішніх сторонах під кутом 90° в прямолінійні на зовнішній стороні проміжні ділянки 8, які утворюють бічні обмеження носових частин 6 і до яких примикають відповідні поздовжні плечі 5 горизонтальних ланцюгових ланок 2. Прямолінійні ділянки 8 проходять приблизно по 19% загальної довжини А2 горизонтальних ланцюгових ланок 2, і обидві проміжні ділянки 8 закінчуються по суті на одному рівні з напівкруглими обмежувальними поверхнями 9 внутрішнього отвору 17 горизонтальних ланцюгових ланок 2. Кінець проміжної ділянки 8 одночасно утворює початок виїмки 18 на зовнішній стороні обох поздовжніх плечей 5, яка утворена за допомогою двох прямолінійно скошених бічних поверхонь 19, і також прямолінійної і проходячої перпендикулярно торцевій стороні 7 донної ділянки 20. Донні ділянки 20 переходять у відповідні бічні поверхні виступаючий у виїмці 18 утвореного посередині поздовжніх плечей 5 захоплювального виступу 21. Захоплювальний виступ 21 має на вигляді зверху приблизно трапецеїдальний поперечний переріз і лежить в середині між обома прямолінійними торцевими сторонами 7 горизонтальної ланцюгової ланки 2. Захоплювальний виступ 21 проходить по суті у вигляді перемички від верхньої до нижньої сторони горизонтальних ланцюгових ланок 2, і вільні кінцеві поверхні 22 захоплювального виступу 21 мають трохи меншу відстань одна від одної, чим зовнішня ширина В2 горизонтальних ланцюгових ланок 2 на носових частинах 6. Відстань між вільними торцевими поверхнями 22 в переважному варіанті виконання горизонтальної ланцюгової ланки 2 приблизно на 5% менше максимальної зовнішньої ширини В2. Довжина виїмки 18 відповідає приблизно кроку Т2 ланцюгових ланок 2, який в переважному варіа 91380 10 нті виконання становить 140 мм, і захоплювальний виступ проходить по ширині, яка становить приблизно 21% довжини виїмки 18. Радіус кривизни обмежень 9 внутрішнього отвору 17, що мають форму дуги кола, відповідає радіусу кривизни внутрішньої сторони 13 вертикальних ланцюгових ланок 1, і внутрішня ширина С2 на просвіт внутрішнього отвору 17 горизонтальних ланцюгових ланок 2 переважно приблизно на 18% більше, ніж ширина L поперечного перерізу 10 вертикальних ланцюгових ланок 1. Обидві бічні поверхні 19 виїмок 18 утворюють між собою переважно кут близько 110° і відповідно відігнені приблизно на 35° до проміжних ділянок 8. Донні ділянки 20 на протилежних поздовжніх плечах 5 можуть мати відстань одна від одної, яка приблизно на 24% менше максимальної зовнішньої ширини В2 носових частин 6. Обидва поздовжніх плеча 5, а також проміжні ділянки 8 переходять через трохи скруглену кромку 23 у відповідні верхні і нижні сторони горизонтальних ланцюгових ланок 2. У вертикальних ланцюгових ланках 1 крок Т, відповідає кроку Т2 горизонтальних ланцюгових ланок 2, однак як зовнішня ширина В1, так і внутрішня ширина С і на просвіт значно менше, ніж в горизонтальних ланцюгових ланках. Відношення С2/С1 становить переважно 76мм/48мм, тобто приблизно 1,6, а відношення B1/B2 становить переважно 210 мм/108 мм, тобто приблизно 1,95. Як показано на фіг. 1, скоси 13 на переході до лисок на зовнішній стороні вертикальних ланцюгових ланок 1 забезпечують хорошу шарнірну рухомість вертикальних ланцюгових ланок 1 у внутрішніх отворах 17 горизонтальних ланцюгових ланок 2, так що там існує поліпшений зазор в зчленуванні і тим самим менша схильність до зносу. На фіг. 6 і 7 показана частина ланкового ланцюга 50 з вертикальними ланцюговими ланками 1 і однією горизонтальною ланцюговою ланкою 2, на якій закріплений скребок 30, що проходить по всій ширині конвеєрного жолоба. Для транспортування скребка 30 передбачені два ідентично виконані ланкові ланцюги 50, які тим самим утворюють подвійний середній ланцюг. На фіг. 6 у вирізі показано, як захоплювальний виступ 21 на поздовжніх плечах 5 горизонтальних ланцюгових ланок 2 входить з геометричним замиканням у відповідну канавку 31 в скребку 30 для відтягання скребка з штовханням в напрямі транспортування або, відповідно, напрямі руху ланкових ланцюгів 50. Для цього горизонтальні ланцюгові ланки 2 вводяться в не зображені поглиблення збоку нижніх скребків 30 так, що захоплювальні виступи 21 входять на обох сторонах у відповідні канавки 31. Потім встановлюють знизу стопорний елемент 35 для скребка, який за допомогою гвинта 36 рознімно сполучається з лопатеподібним скребком 30 для забезпечення можливості монтажу і, відповідно, демонтажу скребка 30. На фіг. 8 і 9 показано ланцюгова дірочка 60 що переважно застосовується для ланкового ланцюга 50, згідно з винаходом, яке у варіанті виконання для подвійного середнього ланцюга забезпечене чотирма лежачими поруч один з одним вінцями 61 загалом з сімома розташованими з рівномірним 11 розподілом по периметру основного тіла 62 ланцюгової дірочки зубчатими елементами 63. Як показано, зокрема, на фіг. 9, два лежачих поруч один з одним зубчатих вінця 61 містять відповідно розташований на відстані проміжного простору 64 зубчатий елемент 63А або зубчатий елемент 63В, при цьому лише для обох правих зубчатих вінців 61 зображені обидва зубчатих елемента 63А, 63В. За допомогою повернених одна до одної бічних поверхонь 65 зубчатих елементів 63А, 63В утворені кишені 66, до яких прилягають горизонтальні ланцюгові ланки 2, як схематично показано на фіг. 8, як в обводовому напрямі, так і в радіальному напрямі, з метою приводу ланкового ланцюга за рахунок штовхаючого захоплення горизонтальних ланцюгових ланок, що направляються по ланцюговій дірочці 60. Уже на вигляді збоку на фіг. 8 можна добре бачити, що в зв'язку з прямолінійним виконанням торцевих сторін 7 носових частин 6 горизонтальних ланцюгових ланок 2 забезпечується опора на великій поверхні горизонтальних ланцюгових ланок 2, зокрема, в радіальному напрямі, в кишенях 66 зубчатих елементів 63, яка навіть при зносі кишень значно вище, ніж в горизонтальних ланцюгових ланках 2 з круглою носовою торцевою стороною. 91380 12 Повернені одна до одної бічні стінки 67 зубчатих елементів 63А, 63В, за допомогою яких проміжні простори 64 обмежені по боках, мають на переході до периферичної або обводової поверхні 68 зубчатих елементів 63А, 63В скіс 69, який проходить з нахилом відносно периферичної поверхні 68 переважно під кутом 60° ± 2°. За рахунок взаємодії скосів 69 на зубчатих елементах 63А, 63В зі скосами 13 на вертикальних ланцюгових ланках 1 забезпечується особливо хороший напрям, і тим самим вільне від зносу введення вертикальних ланцюгових ланок 1, і тим самим всього ланкового ланцюга в ланцюгова дірочка 60. Відстань між протилежними одна одній бічними стінками 67 зубців збільшується від основного тіла 62 ланцюгової дірочки до периферійних поверхонь 68 переважно безперервно під кутом, зокрема, 6°. Для фахівців в даній галузі техніки з наведеного вище опису очевидні численні модифікації, які всі входять в об'єм захисту прикладеної формули винаходу. Наведені розміри представляють лише переважні розміри для вертикальних і горизонтальних ланцюгових ланок. Розміри захоплювальних виступів у виїмках можуть також змінюватися без виходу за об'єм захисту формули винаходу. 13 91380 14 15 Комп’ютерна верстка М. Мацело 91380 Підписне 16 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
