Кутова секція для ланцюгових скребкових конвеєрів

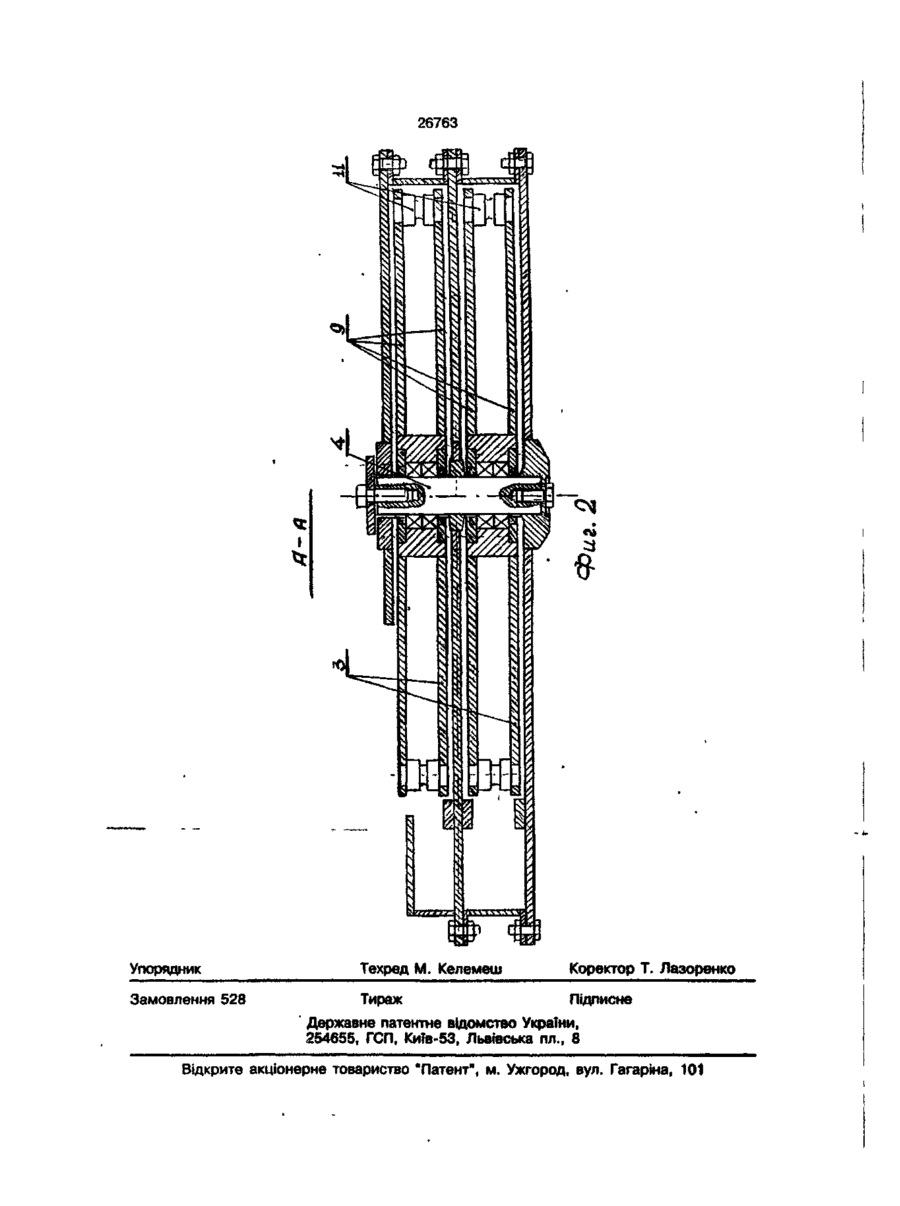

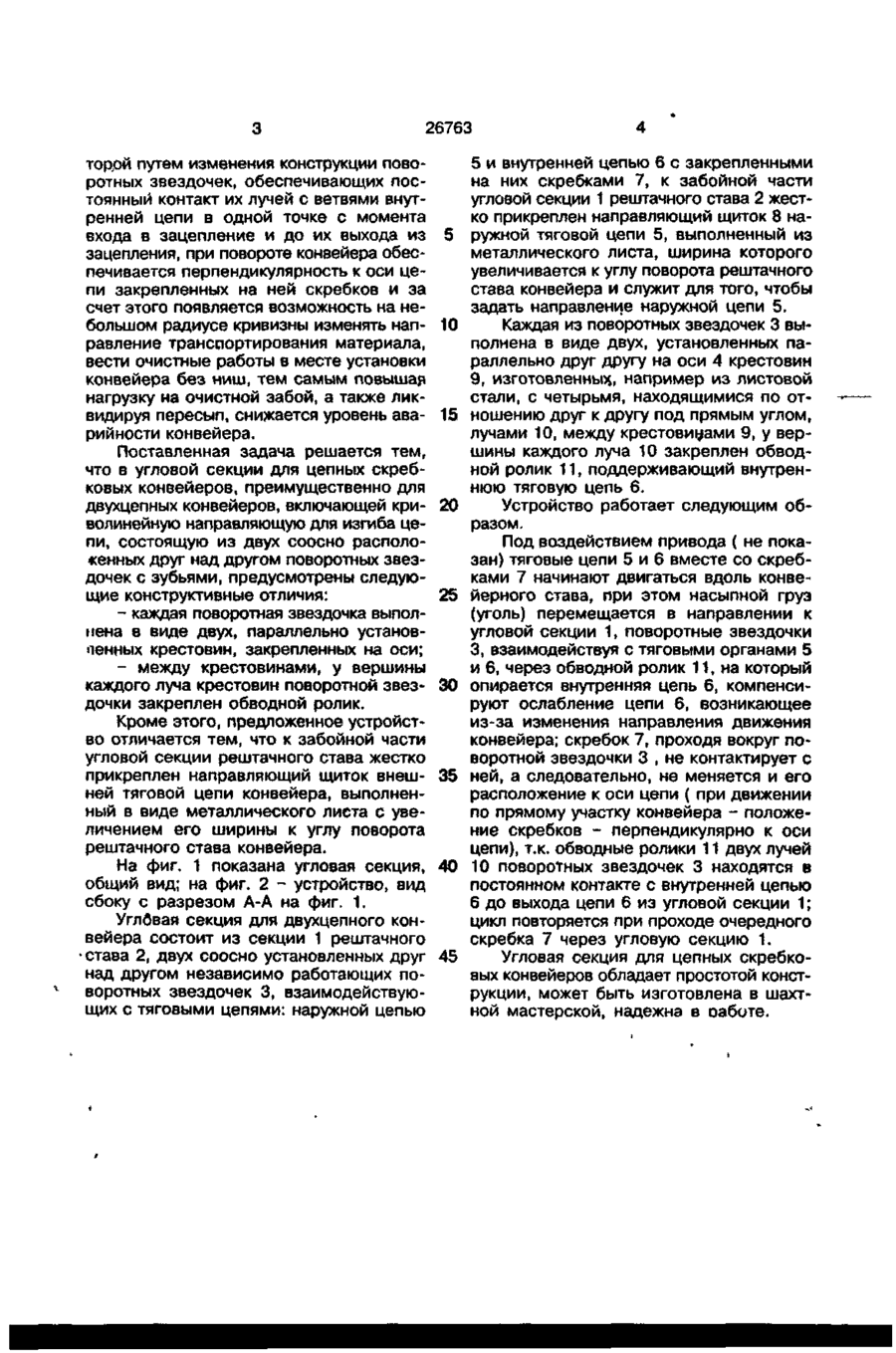

1. Угловая секция для цепных скребковых конвейеров, преимущественно для двухцепных конвейеров, включающая криволинейную направляющую для изгиба цепи, состоящую из двух соосно располо женных друг над другом поворотных звездочек, о т л и ч а ю щ а я с я тем, что каждая поворотная звездочка выполнена в виде двух закрепленных на оси параллельно установленных крестовин с четырьмя лучами, расположенными под прямым углом по отношению друг к другу, причем между крестовинами у вершины каждого из лучей закреплен обводной ролик. 2. Угловая секция по п.1, о т л и ч а ю щ а я с я тем, что к забойной части угловой секции рештачного става жестко прикреплен направляющий щиток внешней тяговой цепи конвейера, ширина которого увеличивается к углу поворота рештачного става конвейера. Изобретение относится к оборудованию для горной промышленности, а именно к угловым секциям для цепных скребковых конвейеров, преимущественно для двухцепных конвейеров, с вертикально замкнутыми ветвями цепи. Наиболее близкой по технической сущности является угловая секция для цепных скребковых конвейеров, преимущественно для двухцепных конвейеров с вертикально замкнутыми ветвями цепи, включающая криволинейную направляющую для изгиба цепи, при этом, для синхронного перемещения обеих цепей, криволинейная направляющая выполнена в виде двух соосно расположенных друг над другом звездочек с зубьями, имеющими обтекаемую форму, огибаемыми внутренними цепями конвейера. Однако конструкция устройства не позволяет изгибать конвейерный став в горизонтальной плоскости под большим углом при малом радиусе кривизны, в местах закруглений конвейерного става соединительные звенья тяговых органов воспринимают неравномерную нагрузку, в результате чего в этих местах происходит перекос грузонесущих элементов (скребков), которые отклоняются от перпендикуляра к оси цепи, происходит скольжение зубьев по боковой поверхности цепи, что приводит к повышенному износу цепи, затруднена эксплуатация устройства при остаточной деформации ветвей внутренней' цепи. В основу изобретения поставлена задача усовершенствования угловой секции для цепных скребковых конвейеров, в ко (72) Синельиіков Юрій Миколайович, Хамуляк Віктор Григорович, Чаплигін Віктор Іванович (73) Синельніков Юрій Миколайович ON о. о 26763 торрй путем изменения конструкции поворотных звездочек, обеспечивающих постоянный контакт их лучей с ветвями внутренней цепи в одной точке с момента входа в зацепление и до их выхода из зацепления, при повороте конвейера обеспечивается перпендикулярность к оси цепи закрепленных на ней скребков и за счет этого появляется возможность на небольшом радиусе кривизны изменять направление транспортирования материала, вести очистные работы в месте установки конвейера без ниш, тем самым повышая нагрузку на очистной забой, а также ликвидируя пересып, снижается уровень аварийности конвейера. Поставленная задача решается тем, что в угловой секции для цепных скребковых конвейеров, преимущественно для двухцепных конвейеров, включающей криволинейную направляющую для изгиба цепи, состоящую из двух соосно расположенных друг над другом поворотных звездочек с зубьями, предусмотрены следующие конструктивные отличия: - каждая поворотная звездочка выполнена в виде двух, параллельно установпенных крестовин, закрепленных на оси; - между крестовинами, у вершины каждого луча крестовин поворотной звездочки закреплен обводной ролик. Кроме этого, предложенное устройство отличается тем, что к забойной части угловой секции рештачного става жестко прикреплен направляющий щиток внешней тяговой цепи конвейера, выполненный в виде металлического листа с увеличением его ширины к углу поворота рештачного става конвейера. На фиг. 1 показана угловая секция, общий вид; на фиг. 2 - устройство, вид сбоку с разрезом А-А на фиг. 1. УглОвая секция для двухцепного конвейера состоит из секции 1 рештачного става 2, двух соосно установленных друг над другом независимо работающих поворотных звездочек 3, взаимодействующих с тяговыми цепями: наружной цепью 5 10 15 20 25 30 35 40 45 5 и внутренней цепью 6 с закрепленными на них скребками 7, к забойной части угловой секции 1 рештачного става 2 жестко прикреплен направляющий щиток 8 наружной тяговой цепи 5, выполненный из металлического листа, ширина которого увеличивается к углу поворота рештачного става конвейера и служит для того, чтобы задать направление наружной цепи 5. Каждая из поворотных звездочек 3 выполнена в виде двух, установленных параллельно друг другу на оси 4 крестовин 9, изготовленных, например из листовой стали, с четырьмя, находящимися по отношению друг к другу под прямым углом, лучами 10, между крестовинами 9, у вершины каждого луча 10 закреплен обводной ролик 11, поддерживающий внутреннюю тяговую цепь 6. Устройство работает следующим образом. Под воздействием привода ( не показан) тяговые цепи 5 и 6 вместе со скребками 7 начинают двигаться вдоль конвейерного става, при этом насыпной груз (уголь) перемещается в направлении к угловой секции 1, поворотные звездочки 3, взаимодействуя с тяговыми органами 5 и 6, через обводной ролик 11, на который опирается внутренняя цепь 6, компенсируют ослабление цепи 6, возникающее из-за изменения направления движения конвейера; скребок 7, проходя вокруг поворотной звездочки 3 , не контактирует с ней, а следовательно, не меняется и его расположение к оси цепи ( при движении по прямому участку конвейера - положение скребков - перпендикулярно к оси цепи), т.к. обводные ролики 11 двух лучей 10 поворотных звездочек 3 находятся в постоянном контакте с внутренней цепью 6 до выхода цепи 6 из угловой секции 1; цикл повторяется при проходе очередного скребка 7 через угловую секцию 1. Угловая секция для цепных скребковых конвейеров обладает простотой конструкции, может быть изготовлена в шахтной мастерской, надежна в оаботе. 26763 Упорядник Техред М. Келемеш Коректор Т. Лазоренко Замовлення 528 Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул. Гагаріна, 101
