Ланковий ланцюг для ланцюгових конвеєрів і горизонтальні ланки ланцюга для нього

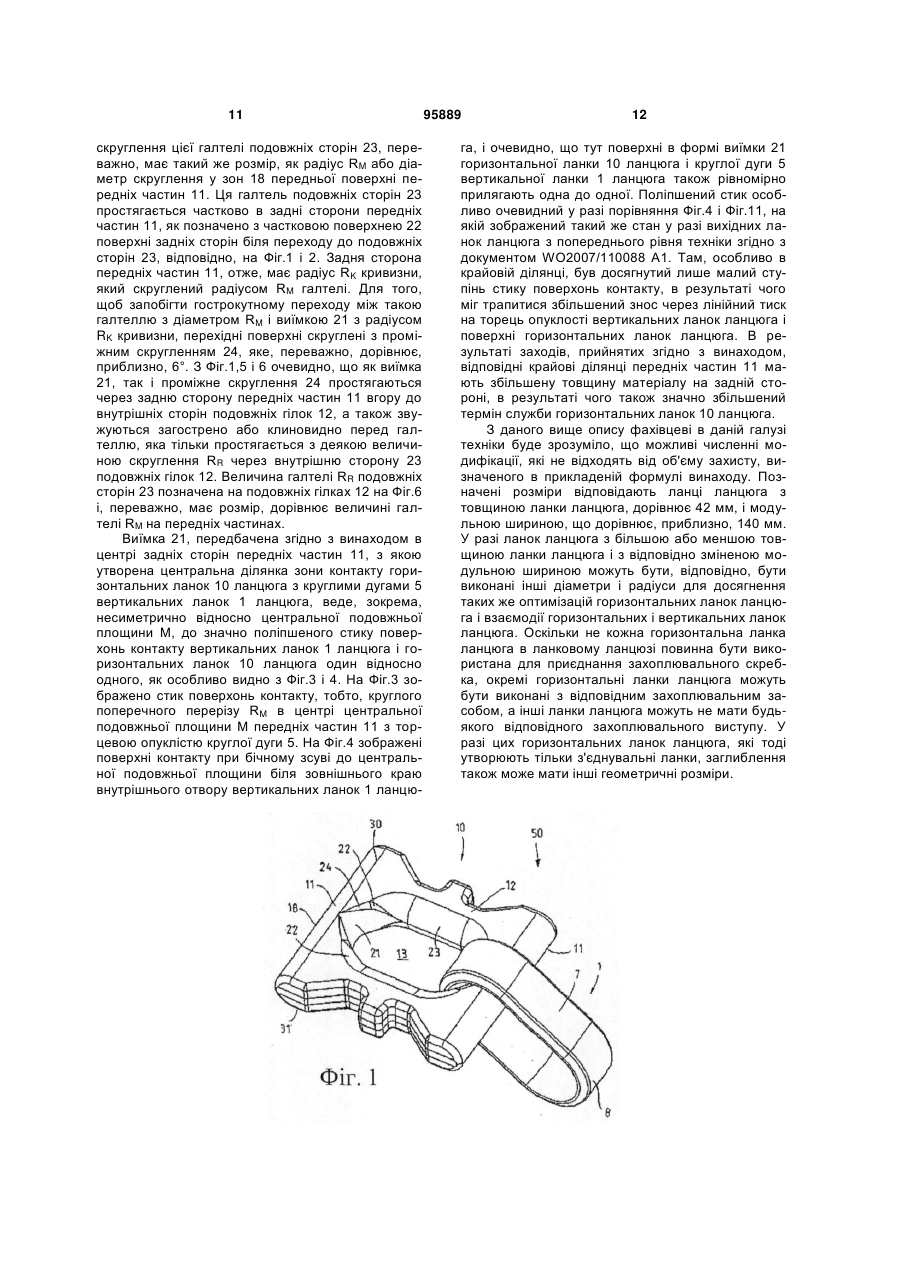

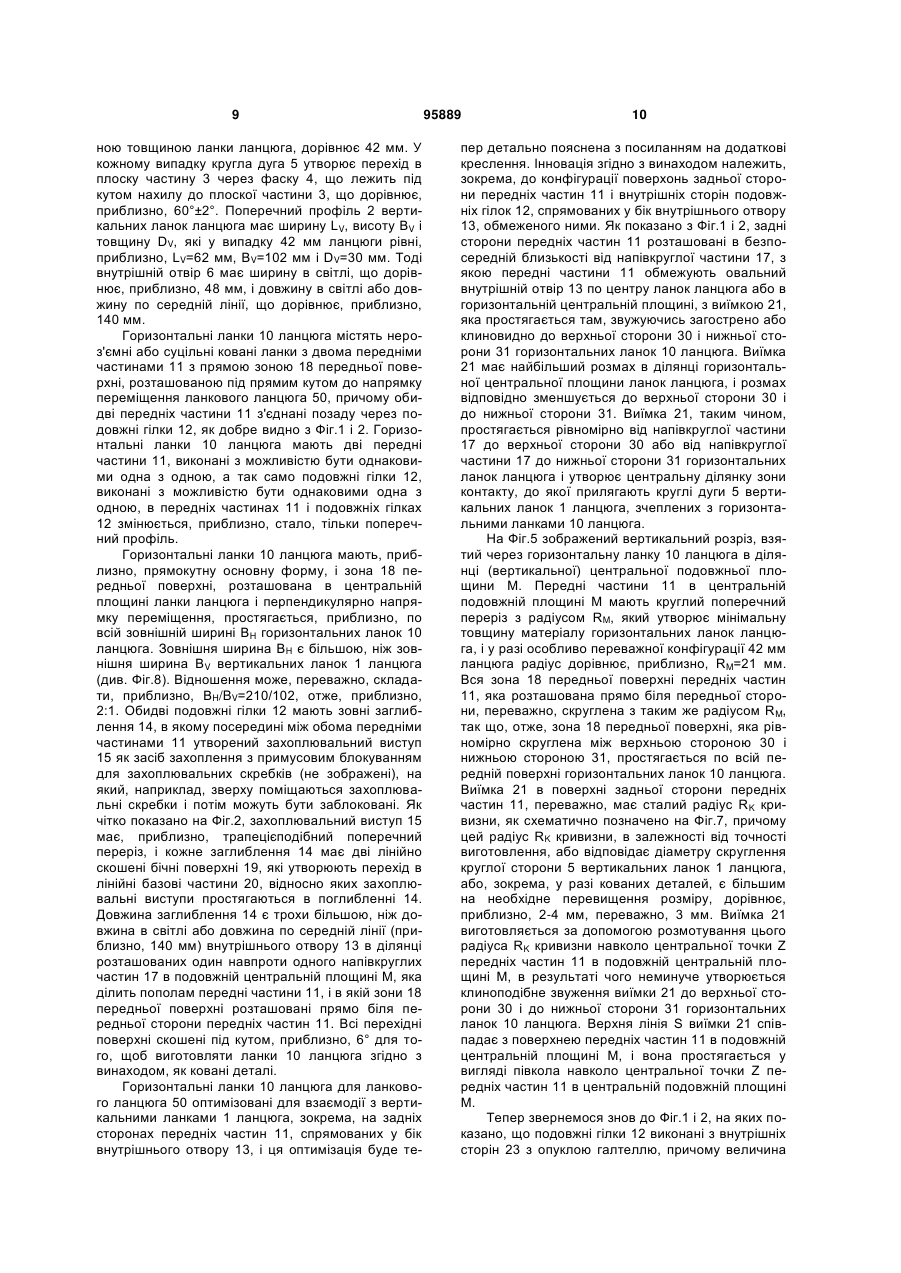

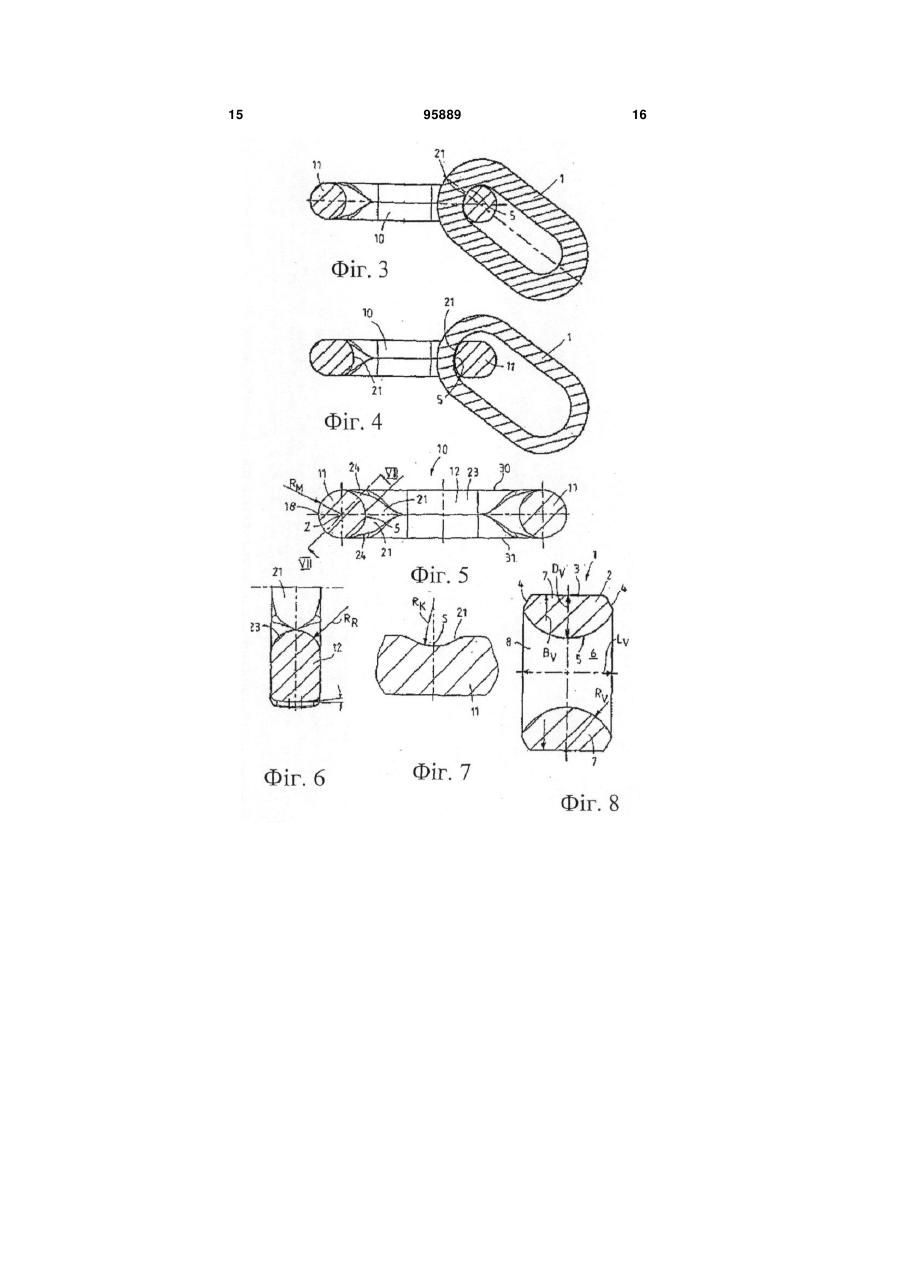

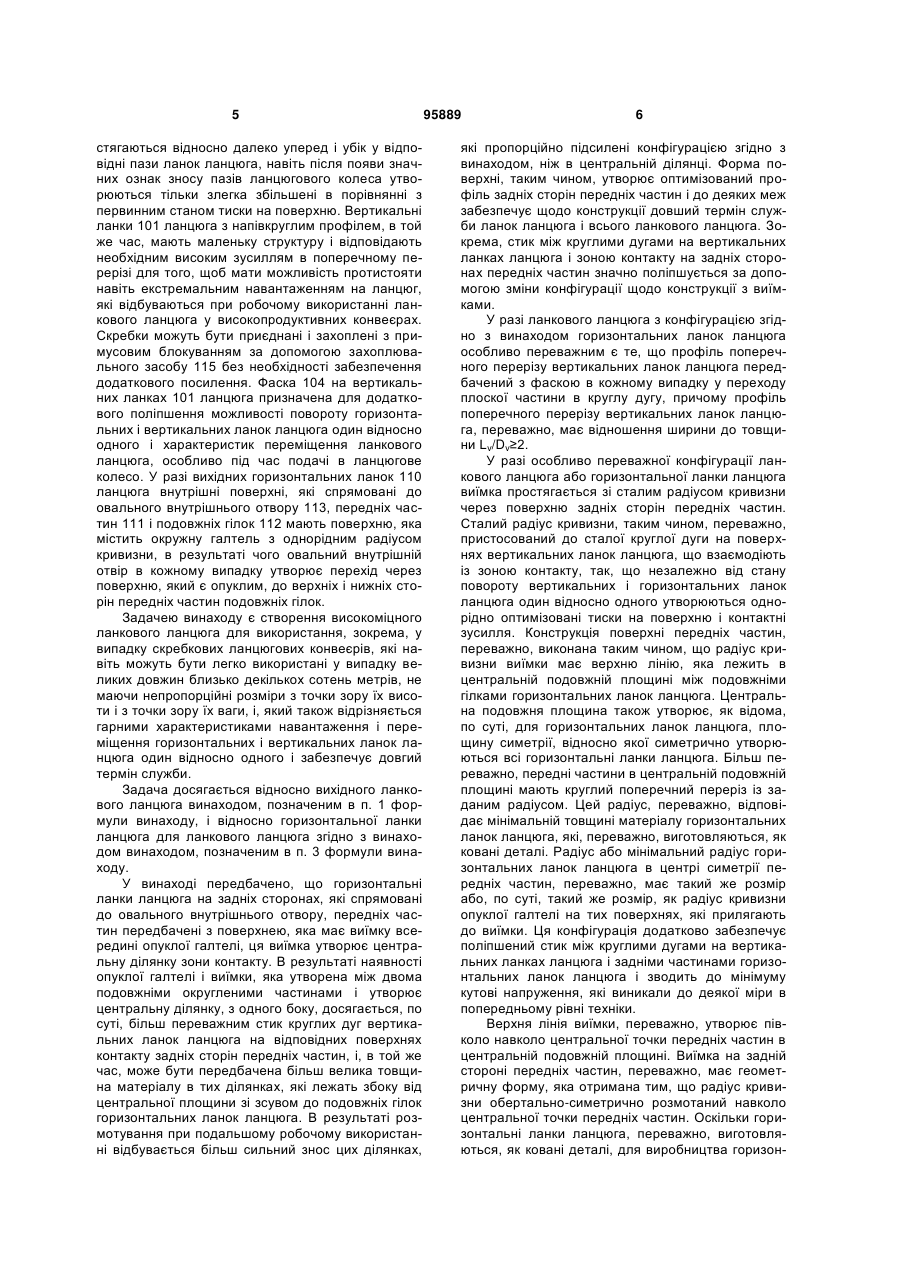

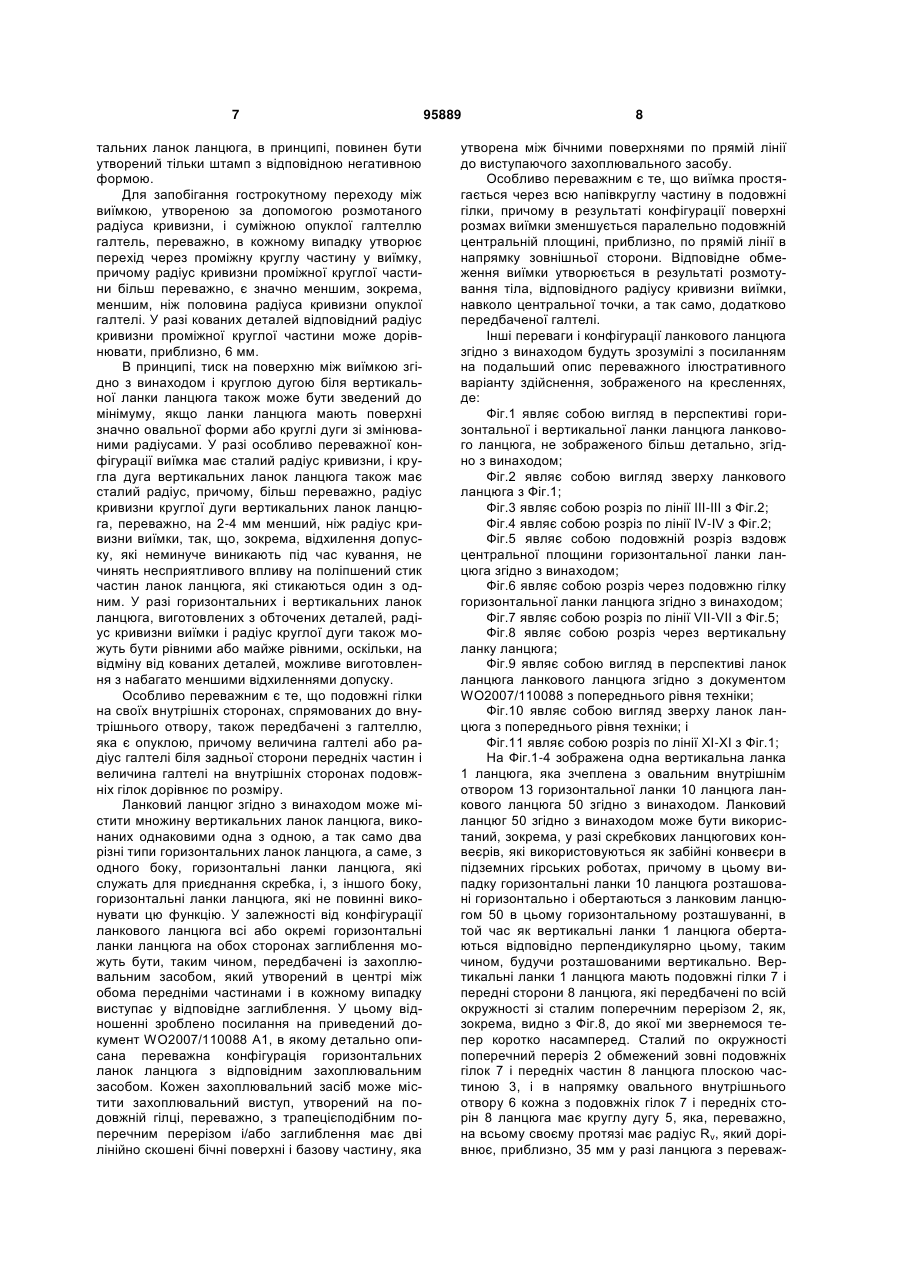

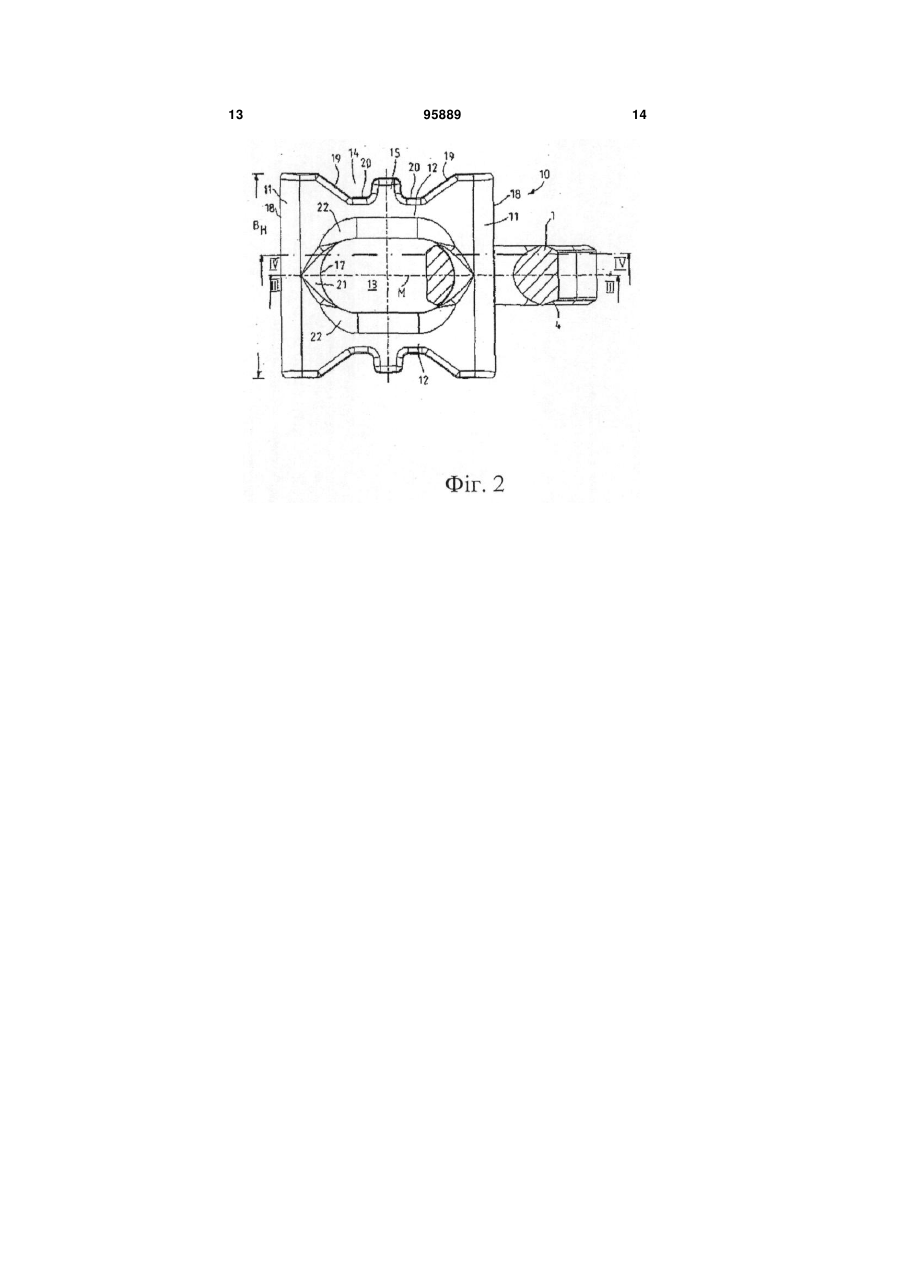

1. Ланковий ланцюг для ланцюгових конвеєрів, зокрема для скребкових ланцюгових конвеєрів для використання в гірських роботах, з вертикальними ланками (1) ланцюга, які по всій окружності мають сталий профіль поперечного перерізу, виконаний з внутрішньої сторони з круглою дугою (5) і із зовнішньої сторони, переважно, з плоскою частиною (3), і з горизонтальними ланками (10) ланцюга, які мають передні частини (11) з прямою зоною (18) передньої поверхні і подовжні гілки (12), які з'єднують передні частини (11) навколо овального внутрішнього отвору (13) і виконані на своїх зовнішніх поверхнях із заглибленням (14), причому задні сторони передніх частин (11), що обмежують внутрішній отвір (13), утворюють зону контакту для круглих дуг вертикальних ланок ланцюга, який відрізняється тим, що горизонтальні ланки ланцюга на задніх сторонах, які спрямовані до овального внутрішнього отвору (13), передніх частин (11) виконані з поверхнею, яка має виїмку (21), що утворює центральну ділянку зони контакту в опуклій галтелі. 2. Ланковий ланцюг за п. 1, який відрізняється тим, що вертикальні ланки (1) ланцюга біля переходу плоскої частини (3) в круглу дугу (5) виконані з фаскою (4), причому профіль (7) поперечного перерізу вертикальних ланок (1) ланцюга, переважно, має відношення ширини до товщини LV/DV≥2. 3. Ланка ланцюга, переважно для приєднання захоплювальних скребків до ланкових ланцюгів для скребкових ланцюгових конвеєрів для використання в гірських роботах, з передніми частинами (11) 2 (19) 1 3 95889 4 круглої частини (24), переважно, є меншим, ніж половина радіуса кривизни опуклої галтелі. 10. Ланковий ланцюг або ланка ланцюга за одним з пп. 5-9, яка відрізняється тим, що виїмка (21) має сталий радіус (RK) кривизни, і кругла дуга (5) вертикальних ланок (1) ланцюга також має сталий радіус, який переважно, приблизно, на 1-4 мм менший, ніж радіус кривизни виїмки (21). 11. Ланковий ланцюг або ланка ланцюга за одним з пп. 5-10, яка відрізняється тим, що виїмка (21) простягається через всю напівкруглу частину (17) в подовжні гілки (12). 12. Ланковий ланцюг або ланка ланцюга за одним з пп. 1-11, яка відрізняється тим, що подовжні гілки (12) на внутрішніх сторонах (23), спрямованих до внутрішнього отвору (13), виконані з галтеллю (RR), яка є опуклою, радіус кривизни якої, переважно, дорівнює по розміру радіусу кривизни задніх сторін передніх частин (11). 13. Ланковий ланцюг або ланка ланцюга за одним з пп. 1-12, яка відрізняється тим, що всі або окремі горизонтальні ланки ланцюга на обох сторонах заглиблення (14) виконані із захоплювальним засобом (15), утвореним в центрі між обома передніми частинами (11), причому кожен захоплювальний засіб (15) виступає у відповідне заглиблення (14). 14. Ланковий ланцюг або ланка ланцюга за п. 13, яка відрізняється тим, що кожен захоплювальний засіб містить захоплювальний виступ (15), утворений на подовжній гілці (12), переважно, з трапецієподібним поперечним перерізом. 15. Ланковий ланцюг або ланка ланцюга за п. 14, яка відрізняється тим, що заглиблення (14) має дві лінійно скошені бічні поверхні (19) і базову частину (20), утворену між бічними поверхнями (19) по прямій лінії до виступаючого захоплювального засобу (15). Винахід належить до ланкового ланцюга для ланцюгових конвеєрів, зокрема, для скребкових ланцюгових конвеєрів для використання в гірських роботах, з вертикальними ланками ланцюга, які по всій окружності мають сталий профіль поперечного перерізу, розташований з внутрішньої сторони з круглою дугою і із зовнішньої сторони, переважно, з плоскою частиною, і з горизонтальними ланками ланцюга, які мають передні частини з прямою зоною передньої поверхні і, переважно, мають зовнішню ширину, яка більша, ніж зовнішня ширина вертикальних ланок ланцюга, і мають подовжні гілки, які з'єднують передні частини навколо овального внутрішнього отвору і розташовані на своїх зовнішніх поверхнях із заглибленням, причому задні сторони передніх частин, що обмежують внутрішній отвір, утворюють зону контакту для круглих дуг вертикальних ланок ланцюга і приєднують подовжні гілки до напівкруглої частини. Винахід також належить, зокрема, до горизонтальних ланок ланцюга, які, переважно, служать для приєднання захоплювальних скребків, ланкових ланцюгів для скребкових ланцюгових конвеєрів для використання в гірських роботах, з передніми частинами з прямою зоною передньої поверхні і з подовжніми гілками, які з'єднують передні частини навколо овального внутрішнього отвору і розташовані на своїх зовнішніх поверхнях із заглибленням, причому задні сторони передніх частин, що обмежують внутрішній отвір, утворюють зону контакту для круглих дуг вертикальних ланок ланцюга і приєднують подовжні гілки до напівкруглої частини. У документі WO2007/110088 А1 описаний вихідний ланковий ланцюг, і на Фіг.9, 10 і 11 зображені вихідний ланковий ланцюг 150, вертикальна ланка 101 ланцюга і горизонтальна ланка 110 ланцюга для приєднання захоплювального скребка відповідно до вихідного документу WO2007/110088 А1. Вертикальна ланка 101 ланцюга має по всій окружності сталий поперечний переріз 102, як зображено на Фіг.10, що обмежений по окружності із зовнішньої сторони ланок 101 ланцюга плоскою частиною 103, яка утворює перехід на обох сторонах ланок 101 ланцюга через фаски 104 в круглу дугу 105, яка обмежує внутрішній отвір 106, що має овальний поперечний переріз. Горизонтальні ланки 110 ланцюга, які містять ковані деталі, мають передні частини 111 і подовжні гілки 112, що з'єднують їх, які, в свою чергу, обмежують своїми задніми сторонами або внутрішніми сторонами овальний внутрішній отвір 113, в якому зчеплені вертикальні ланки 101 ланцюга. Для оптимізованого приєднання скребка подовжні гілки 112 передбачені із зовнішньої сторони із заглибленням 114, в центрі якого розташовані захоплювальні виступи 115, до цих захоплювальних виступів 115 можуть бути прикріплені з примусовим блокуванням ланцюга скребка для транспортування добутих мінералів або гірської породи. Внутрішній отвір 113 обмежений окружною галтеллю 116 з рівномірною величиною скруглення, ця галтель 116 простягається на задніх сторонах передніх частин 111, в кожному випадку, через напівкруглу частину 117. Круглі дуги 105 вертикальних ланок 101 ланцюга прилягають до цієї напівкруглої частини. На Фіг.11 детально зображений контакт круглих дуг 105 і задніх сторін 107 передніх частин 111 в ексцентричній частині біля краю вертикальних ланок 101 ланцюга і горизонтальних ланок 110 ланцюга. У разі вихідного ланкового ланцюга в результаті великої ширини передніх частин 111 горизонтальних ланок ланцюга і того, що лінійний курс передньої сторони передніх частин 111 і конфігурація вертикальних ланок 101 ланцюга мають значно меншу зовнішню ширину при приблизно напівкруглому поперечному перерізі, досягаються переважні характеристики обертання ланкового ланцюга 150 у ведучого ланцюгового колеса. Завдяки прямим зонам передньої поверхні передніх частин тиски на поверхню між ними і пазами ланцюгового колеса значно зменшені в порівнянні із звичайними горизонтальним ланками ланцюга з дугоподібними передніми частинами або передніми поверхнями. Оскільки передні частини горизонтальних ланок ланцюга про 5 стягаються відносно далеко уперед і убік у відповідні пази ланок ланцюга, навіть після появи значних ознак зносу пазів ланцюгового колеса утворюються тільки злегка збільшені в порівнянні з первинним станом тиски на поверхню. Вертикальні ланки 101 ланцюга з напівкруглим профілем, в той же час, мають маленьку структуру і відповідають необхідним високим зусиллям в поперечному перерізі для того, щоб мати можливість протистояти навіть екстремальним навантаженням на ланцюг, які відбуваються при робочому використанні ланкового ланцюга у високопродуктивних конвеєрах. Скребки можуть бути приєднані і захоплені з примусовим блокуванням за допомогою захоплювального засобу 115 без необхідності забезпечення додаткового посилення. Фаска 104 на вертикальних ланках 101 ланцюга призначена для додаткового поліпшення можливості повороту горизонтальних і вертикальних ланок ланцюга один відносно одного і характеристик переміщення ланкового ланцюга, особливо під час подачі в ланцюгове колесо. У разі вихідних горизонтальних ланок 110 ланцюга внутрішні поверхні, які спрямовані до овального внутрішнього отвору 113, передніх частин 111 і подовжніх гілок 112 мають поверхню, яка містить окружну галтель з однорідним радіусом кривизни, в результаті чого овальний внутрішній отвір в кожному випадку утворює перехід через поверхню, який є опуклим, до верхніх і нижніх сторін передніх частин подовжніх гілок. Задачею винаходу є створення високоміцного ланкового ланцюга для використання, зокрема, у випадку скребкових ланцюгових конвеєрів, які навіть можуть бути легко використані у випадку великих довжин близько декількох сотень метрів, не маючи непропорційні розміри з точки зору їх висоти і з точки зору їх ваги, і, який також відрізняється гарними характеристиками навантаження і переміщення горизонтальних і вертикальних ланок ланцюга один відносно одного і забезпечує довгий термін служби. Задача досягається відносно вихідного ланкового ланцюга винаходом, позначеним в п. 1 формули винаходу, і відносно горизонтальної ланки ланцюга для ланкового ланцюга згідно з винаходом винаходом, позначеним в п. 3 формули винаходу. У винаході передбачено, що горизонтальні ланки ланцюга на задніх сторонах, які спрямовані до овального внутрішнього отвору, передніх частин передбачені з поверхнею, яка має виїмку всередині опуклої галтелі, ця виїмка утворює центральну ділянку зони контакту. В результаті наявності опуклої галтелі і виїмки, яка утворена між двома подовжніми округленими частинами і утворює центральну ділянку, з одного боку, досягається, по суті, більш переважним стик круглих дуг вертикальних ланок ланцюга на відповідних поверхнях контакту задніх сторін передніх частин, і, в той же час, може бути передбачена більш велика товщина матеріалу в тих ділянках, які лежать збоку від центральної площини зі зсувом до подовжніх гілок горизонтальних ланок ланцюга. В результаті розмотування при подальшому робочому використанні відбувається більш сильний знос цих ділянках, 95889 6 які пропорційно підсилені конфігурацією згідно з винаходом, ніж в центральній ділянці. Форма поверхні, таким чином, утворює оптимізований профіль задніх сторін передніх частин і до деяких меж забезпечує щодо конструкції довший термін служби ланок ланцюга і всього ланкового ланцюга. Зокрема, стик між круглими дугами на вертикальних ланках ланцюга і зоною контакту на задніх сторонах передніх частин значно поліпшується за допомогою зміни конфігурації щодо конструкції з виїмками. У разі ланкового ланцюга з конфігурацією згідно з винаходом горизонтальних ланок ланцюга особливо переважним є те, що профіль поперечного перерізу вертикальних ланок ланцюга передбачений з фаскою в кожному випадку у переходу плоскої частини в круглу дугу, причому профіль поперечного перерізу вертикальних ланок ланцюга, переважно, має відношення ширини до товщини Lv/Dv≥2. У разі особливо переважної конфігурації ланкового ланцюга або горизонтальної ланки ланцюга виїмка простягається зі сталим радіусом кривизни через поверхню задніх сторін передніх частин. Сталий радіус кривизни, таким чином, переважно, пристосований до сталої круглої дуги на поверхнях вертикальних ланок ланцюга, що взаємодіють із зоною контакту, так, що незалежно від стану повороту вертикальних і горизонтальних ланок ланцюга один відносно одного утворюються однорідно оптимізовані тиски на поверхню і контактні зусилля. Конструкція поверхні передніх частин, переважно, виконана таким чином, що радіус кривизни виїмки має верхню лінію, яка лежить в центральній подовжній площині між подовжніми гілками горизонтальних ланок ланцюга. Центральна подовжня площина також утворює, як відома, по суті, для горизонтальних ланок ланцюга, площину симетрії, відносно якої симетрично утворюються всі горизонтальні ланки ланцюга. Більш переважно, передні частини в центральній подовжній площині мають круглий поперечний переріз із заданим радіусом. Цей радіус, переважно, відповідає мінімальній товщині матеріалу горизонтальних ланок ланцюга, які, переважно, виготовляються, як ковані деталі. Радіус або мінімальний радіус горизонтальних ланок ланцюга в центрі симетрії передніх частин, переважно, має такий же розмір або, по суті, такий же розмір, як радіус кривизни опуклої галтелі на тих поверхнях, які прилягають до виїмки. Ця конфігурація додатково забезпечує поліпшений стик між круглими дугами на вертикальних ланках ланцюга і задніми частинами горизонтальних ланок ланцюга і зводить до мінімуму кутові напруження, які виникали до деякої міри в попередньому рівні техніки. Верхня лінія виїмки, переважно, утворює півколо навколо центральної точки передніх частин в центральній подовжній площині. Виїмка на задній стороні передніх частин, переважно, має геометричну форму, яка отримана тим, що радіус кривизни обертально-симетрично розмотаний навколо центральної точки передніх частин. Оскільки горизонтальні ланки ланцюга, переважно, виготовляються, як ковані деталі, для виробництва горизон 7 тальних ланок ланцюга, в принципі, повинен бути утворений тільки штамп з відповідною негативною формою. Для запобігання гострокутному переходу між виїмкою, утвореною за допомогою розмотаного радіуса кривизни, і суміжною опуклої галтеллю галтель, переважно, в кожному випадку утворює перехід через проміжну круглу частину у виїмку, причому радіус кривизни проміжної круглої частини більш переважно, є значно меншим, зокрема, меншим, ніж половина радіуса кривизни опуклої галтелі. У разі кованих деталей відповідний радіус кривизни проміжної круглої частини може дорівнювати, приблизно, 6 мм. В принципі, тиск на поверхню між виїмкою згідно з винаходом і круглою дугою біля вертикальної ланки ланцюга також може бути зведений до мінімуму, якщо ланки ланцюга мають поверхні значно овальної форми або круглі дуги зі змінюваними радіусами. У разі особливо переважної конфігурації виїмка має сталий радіус кривизни, і кругла дуга вертикальних ланок ланцюга також має сталий радіус, причому, більш переважно, радіус кривизни круглої дуги вертикальних ланок ланцюга, переважно, на 2-4 мм менший, ніж радіус кривизни виїмки, так, що, зокрема, відхилення допуску, які неминуче виникають під час кування, не чинять несприятливого впливу на поліпшений стик частин ланок ланцюга, які стикаються один з одним. У разі горизонтальних і вертикальних ланок ланцюга, виготовлених з обточених деталей, радіус кривизни виїмки і радіус круглої дуги також можуть бути рівними або майже рівними, оскільки, на відміну від кованих деталей, можливе виготовлення з набагато меншими відхиленнями допуску. Особливо переважним є те, що подовжні гілки на своїх внутрішніх сторонах, спрямованих до внутрішнього отвору, також передбачені з галтеллю, яка є опуклою, причому величина галтелі або радіус галтелі біля задньої сторони передніх частин і величина галтелі на внутрішніх сторонах подовжніх гілок дорівнює по розміру. Ланковий ланцюг згідно з винаходом може містити множину вертикальних ланок ланцюга, виконаних однаковими одна з одною, а так само два різні типи горизонтальних ланок ланцюга, а саме, з одного боку, горизонтальні ланки ланцюга, які служать для приєднання скребка, і, з іншого боку, горизонтальні ланки ланцюга, які не повинні виконувати цю функцію. У залежності від конфігурації ланкового ланцюга всі або окремі горизонтальні ланки ланцюга на обох сторонах заглиблення можуть бути, таким чином, передбачені із захоплювальним засобом, який утворений в центрі між обома передніми частинами і в кожному випадку виступає у відповідне заглиблення. У цьому відношенні зроблено посилання на приведений документ WO2007/110088 А1, в якому детально описана переважна конфігурація горизонтальних ланок ланцюга з відповідним захоплювальним засобом. Кожен захоплювальний засіб може містити захоплювальний виступ, утворений на подовжній гілці, переважно, з трапецієподібним поперечним перерізом і/або заглиблення має дві лінійно скошені бічні поверхні і базову частину, яка 95889 8 утворена між бічними поверхнями по прямій лінії до виступаючого захоплювального засобу. Особливо переважним є те, що виїмка простягається через всю напівкруглу частину в подовжні гілки, причому в результаті конфігурації поверхні розмах виїмки зменшується паралельно подовжній центральній площині, приблизно, по прямій лінії в напрямку зовнішньої сторони. Відповідне обмеження виїмки утворюється в результаті розмотування тіла, відповідного радіусу кривизни виїмки, навколо центральної точки, а так само, додатково передбаченої галтелі. Інші переваги і конфігурації ланкового ланцюга згідно з винаходом будуть зрозумілі з посиланням на подальший опис переважного ілюстративного варіанту здійснення, зображеного на кресленнях, де: Фіг.1 являє собою вигляд в перспективі горизонтальної і вертикальної ланки ланцюга ланкового ланцюга, не зображеного більш детально, згідно з винаходом; Фіг.2 являє собою вигляд зверху ланкового ланцюга з Фіг.1; Фіг.3 являє собою розріз по лінії ІІІ-ІІІ з Фіг.2; Фіг.4 являє собою розріз по лінії IV-IV з Фіг.2; Фіг.5 являє собою подовжній розріз вздовж центральної площини горизонтальної ланки ланцюга згідно з винаходом; Фіг.6 являє собою розріз через подовжню гілку горизонтальної ланки ланцюга згідно з винаходом; Фіг.7 являє собою розріз по лінії VII-VII з Фіг.5; Фіг.8 являє собою розріз через вертикальну ланку ланцюга; Фіг.9 являє собою вигляд в перспективі ланок ланцюга ланкового ланцюга згідно з документом WO2007/110088 з попереднього рівня техніки; Фіг.10 являє собою вигляд зверху ланок ланцюга з попереднього рівня техніки; і Фіг.11 являє собою розріз по лінії ХІ-ХІ з Фіг.1; На Фіг.1-4 зображена одна вертикальна ланка 1 ланцюга, яка зчеплена з овальним внутрішнім отвором 13 горизонтальної ланки 10 ланцюга ланкового ланцюга 50 згідно з винаходом. Ланковий ланцюг 50 згідно з винаходом може бути використаний, зокрема, у разі скребкових ланцюгових конвеєрів, які використовуються як забійні конвеєри в підземних гірських роботах, причому в цьому випадку горизонтальні ланки 10 ланцюга розташовані горизонтально і обертаються з ланковим ланцюгом 50 в цьому горизонтальному розташуванні, в той час як вертикальні ланки 1 ланцюга обертаються відповідно перпендикулярно цьому, таким чином, будучи розташованими вертикально. Вертикальні ланки 1 ланцюга мають подовжні гілки 7 і передні сторони 8 ланцюга, які передбачені по всій окружності зі сталим поперечним перерізом 2, як, зокрема, видно з Фіг.8, до якої ми звернемося тепер коротко насамперед. Сталий по окружності поперечний переріз 2 обмежений зовні подовжніх гілок 7 і передніх частин 8 ланцюга плоскою частиною 3, і в напрямку овального внутрішнього отвору 6 кожна з подовжніх гілок 7 і передніх сторін 8 ланцюга має круглу дугу 5, яка, переважно, на всьому своєму протязі має радіус Rv, який дорівнює, приблизно, 35 мм у разі ланцюга з переваж 9 ною товщиною ланки ланцюга, дорівнює 42 мм. У кожному випадку кругла дуга 5 утворює перехід в плоску частину 3 через фаску 4, що лежить під кутом нахилу до плоскої частини 3, що дорівнює, приблизно, 60°±2°. Поперечний профіль 2 вертикальних ланок ланцюга має ширину LV, висоту BV і товщину DV, які у випадку 42 мм ланцюги рівні, приблизно, LV=62 мм, BV=102 мм і DV=30 мм. Тоді внутрішній отвір 6 має ширину в світлі, що дорівнює, приблизно, 48 мм, і довжину в світлі або довжину по середній лінії, що дорівнює, приблизно, 140 мм. Горизонтальні ланки 10 ланцюга містять нероз'ємні або суцільні ковані ланки з двома передніми частинами 11 з прямою зоною 18 передньої поверхні, розташованою під прямим кутом до напрямку переміщення ланкового ланцюга 50, причому обидві передніх частини 11 з'єднані позаду через подовжні гілки 12, як добре видно з Фіг.1 і 2. Горизонтальні ланки 10 ланцюга мають дві передні частини 11, виконані з можливістю бути однаковими одна з одною, а так само подовжні гілки 12, виконані з можливістю бути однаковими одна з одною, в передніх частинах 11 і подовжніх гілках 12 змінюється, приблизно, стало, тільки поперечний профіль. Горизонтальні ланки 10 ланцюга мають, приблизно, прямокутну основну форму, і зона 18 передньої поверхні, розташована в центральній площині ланки ланцюга і перпендикулярно напрямку переміщення, простягається, приблизно, по всій зовнішній ширині ВH горизонтальних ланок 10 ланцюга. Зовнішня ширина ВH є більшою, ніж зовнішня ширина BV вертикальних ланок 1 ланцюга (див. Фіг.8). Відношення може, переважно, складати, приблизно, ВH/BV=210/102, отже, приблизно, 2:1. Обидві подовжні гілки 12 мають зовні заглиблення 14, в якому посередині між обома передніми частинами 11 утворений захоплювальний виступ 15 як засіб захоплення з примусовим блокуванням для захоплювальних скребків (не зображені), на який, наприклад, зверху поміщаються захоплювальні скребки і потім можуть бути заблоковані. Як чітко показано на Фіг.2, захоплювальний виступ 15 має, приблизно, трапецієподібний поперечний переріз, і кожне заглиблення 14 має дві лінійно скошені бічні поверхні 19, які утворюють перехід в лінійні базові частини 20, відносно яких захоплювальні виступи простягаються в поглибленні 14. Довжина заглиблення 14 є трохи більшою, ніж довжина в світлі або довжина по середній лінії (приблизно, 140 мм) внутрішнього отвору 13 в ділянці розташованих один навпроти одного напівкруглих частин 17 в подовжній центральній площині М, яка ділить пополам передні частини 11, і в якій зони 18 передньої поверхні розташовані прямо біля передньої сторони передніх частин 11. Всі перехідні поверхні скошені під кутом, приблизно, 6° для того, щоб виготовляти ланки 10 ланцюга згідно з винаходом, як ковані деталі. Горизонтальні ланки 10 ланцюга для ланкового ланцюга 50 оптимізовані для взаємодії з вертикальними ланками 1 ланцюга, зокрема, на задніх сторонах передніх частин 11, спрямованих у бік внутрішнього отвору 13, і ця оптимізація буде те 95889 10 пер детально пояснена з посиланням на додаткові креслення. Інновація згідно з винаходом належить, зокрема, до конфігурації поверхонь задньої сторони передніх частин 11 і внутрішніх сторін подовжніх гілок 12, спрямованих у бік внутрішнього отвору 13, обмеженого ними. Як показано з Фіг.1 і 2, задні сторони передніх частин 11 розташовані в безпосередній близькості від напівкруглої частини 17, з якою передні частини 11 обмежують овальний внутрішній отвір 13 по центру ланок ланцюга або в горизонтальній центральній площині, з виїмкою 21, яка простягається там, звужуючись загострено або клиновидно до верхньої сторони 30 і нижньої сторони 31 горизонтальних ланок 10 ланцюга. Виїмка 21 має найбільший розмах в ділянці горизонтальної центральної площини ланок ланцюга, і розмах відповідно зменшується до верхньої сторони 30 і до нижньої сторони 31. Виїмка 21, таким чином, простягається рівномірно від напівкруглої частини 17 до верхньої сторони 30 або від напівкруглої частини 17 до нижньої сторони 31 горизонтальних ланок ланцюга і утворює центральну ділянку зони контакту, до якої прилягають круглі дуги 5 вертикальних ланок 1 ланцюга, зчеплених з горизонтальними ланками 10 ланцюга. На Фіг.5 зображений вертикальний розріз, взятий через горизонтальну ланку 10 ланцюга в ділянці (вертикальної) центральної подовжньої площини М. Передні частини 11 в центральній подовжній площині Μ мають круглий поперечний переріз з радіусом RM, який утворює мінімальну товщину матеріалу горизонтальних ланок ланцюга, і у разі особливо переважної конфігурації 42 мм ланцюга радіус дорівнює, приблизно, RM=21 мм. Вся зона 18 передньої поверхні передніх частин 11, яка розташована прямо біля передньої сторони, переважно, скруглена з таким же радіусом RM, так що, отже, зона 18 передньої поверхні, яка рівномірно скруглена між верхньою стороною 30 і нижньою стороною 31, простягається по всій передній поверхні горизонтальних ланок 10 ланцюга. Виїмка 21 в поверхні задньої сторони передніх частин 11, переважно, має сталий радіус RK кривизни, як схематично позначено на Фіг.7, причому цей радіус RK кривизни, в залежності від точності виготовлення, або відповідає діаметру скруглення круглої сторони 5 вертикальних ланок 1 ланцюга, або, зокрема, у разі кованих деталей, є більшим на необхідне перевищення розміру, дорівнює, приблизно, 2-4 мм, переважно, 3 мм. Виїмка 21 виготовляється за допомогою розмотування цього радіуса RK кривизни навколо центральної точки Ζ передніх частин 11 в подовжній центральній площині М, в результаті чого неминуче утворюється клиноподібне звуження виїмки 21 до верхньої сторони 30 і до нижньої сторони 31 горизонтальних ланок 10 ланцюга. Верхня лінія S виїмки 21 співпадає з поверхнею передніх частин 11 в подовжній центральній площині М, і вона простягається у вигляді півкола навколо центральної точки Ζ передніх частин 11 в центральній подовжній площині М. Тепер звернемося знов до Фіг.1 і 2, на яких показано, що подовжні гілки 12 виконані з внутрішніх сторін 23 з опуклою галтеллю, причому величина 11 скруглення цієї галтелі подовжніх сторін 23, переважно, має такий же розмір, як радіус RM або діаметр скруглення у зон 18 передньої поверхні передніх частин 11. Ця галтель подовжніх сторін 23 простягається частково в задні сторони передніх частин 11, як позначено з частковою поверхнею 22 поверхні задніх сторін біля переходу до подовжніх сторін 23, відповідно, на Фіг.1 і 2. Задня сторона передніх частин 11, отже, має радіус RK кривизни, який скруглений радіусом RM галтелі. Для того, щоб запобігти гострокутному переходу між такою галтеллю з діаметром RM і виїмкою 21 з радіусом RK кривизни, перехідні поверхні скруглені з проміжним скругленням 24, яке, переважно, дорівнює, приблизно, 6°. З Фіг.1,5 і 6 очевидно, що як виїмка 21, так і проміжне скруглення 24 простягаються через задню сторону передніх частин 11 вгору до внутрішніх сторін подовжніх гілок 12, а також звужуються загострено або клиновидно перед галтеллю, яка тільки простягається з деякою величиною скруглення RR через внутрішню сторону 23 подовжніх гілок 12. Величина галтелі RR подовжніх сторін 23 позначена на подовжніх гілках 12 на Фіг.6 і, переважно, має розмір, дорівнює величині галтелі RM на передніх частинах. Виїмка 21, передбачена згідно з винаходом в центрі задніх сторін передніх частин 11, з якою утворена центральна ділянка зони контакту горизонтальних ланок 10 ланцюга з круглими дугами 5 вертикальних ланок 1 ланцюга, веде, зокрема, несиметрично відносно центральної подовжньої площини М, до значно поліпшеного стику поверхонь контакту вертикальних ланок 1 ланцюга і горизонтальних ланок 10 ланцюга один відносно одного, як особливо видно з Фіг.3 і 4. На Фіг.3 зображено стик поверхонь контакту, тобто, круглого поперечного перерізу RM в центрі центральної подовжньої площини Μ передніх частин 11 з торцевою опуклістю круглої дуги 5. На Фіг.4 зображені поверхні контакту при бічному зсуві до центральної подовжньої площини біля зовнішнього краю внутрішнього отвору вертикальних ланок 1 ланцю 95889 12 га, і очевидно, що тут поверхні в формі виїмки 21 горизонтальної ланки 10 ланцюга і круглої дуги 5 вертикальної ланки 1 ланцюга також рівномірно прилягають одна до одної. Поліпшений стик особливо очевидний у разі порівняння Фіг.4 і Фіг.11, на якій зображений такий же стан у разі вихідних ланок ланцюга з попереднього рівня техніки згідно з документом WO2007/110088 А1. Там, особливо в крайовій ділянці, був досягнутий лише малий ступінь стику поверхонь контакту, в результаті чого міг трапитися збільшений знос через лінійний тиск на торець опуклості вертикальних ланок ланцюга і поверхні горизонтальних ланок ланцюга. В результаті заходів, прийнятих згідно з винаходом, відповідні крайові ділянці передніх частин 11 мають збільшену товщину матеріалу на задній стороні, в результаті чого також значно збільшений термін служби горизонтальних ланок 10 ланцюга. З даного вище опису фахівцеві в даній галузі техніки буде зрозуміло, що можливі численні модифікації, які не відходять від об'єму захисту, визначеного в прикладеній формулі винаходу. Позначені розміри відповідають ланці ланцюга з товщиною ланки ланцюга, дорівнює 42 мм, і модульною шириною, що дорівнює, приблизно, 140 мм. У разі ланок ланцюга з більшою або меншою товщиною ланки ланцюга і з відповідно зміненою модульною шириною можуть бути, відповідно, бути виконані інші діаметри і радіуси для досягнення таких же оптимізацій горизонтальних ланок ланцюга і взаємодії горизонтальних і вертикальних ланок ланцюга. Оскільки не кожна горизонтальна ланка ланцюга в ланковому ланцюзі повинна бути використана для приєднання захоплювального скребка, окремі горизонтальні ланки ланцюга можуть бути виконані з відповідним захоплювальним засобом, а інші ланки ланцюга можуть не мати будьякого відповідного захоплювального виступу. У разі цих горизонтальних ланок ланцюга, які тоді утворюють тільки з'єднувальні ланки, заглиблення також може мати інші геометричні розміри. 13 95889 14 15 95889 16 17 Комп’ютерна верстка А. Рябко 95889 18 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
