Спосіб виготовлення обідка мундштука сигарети

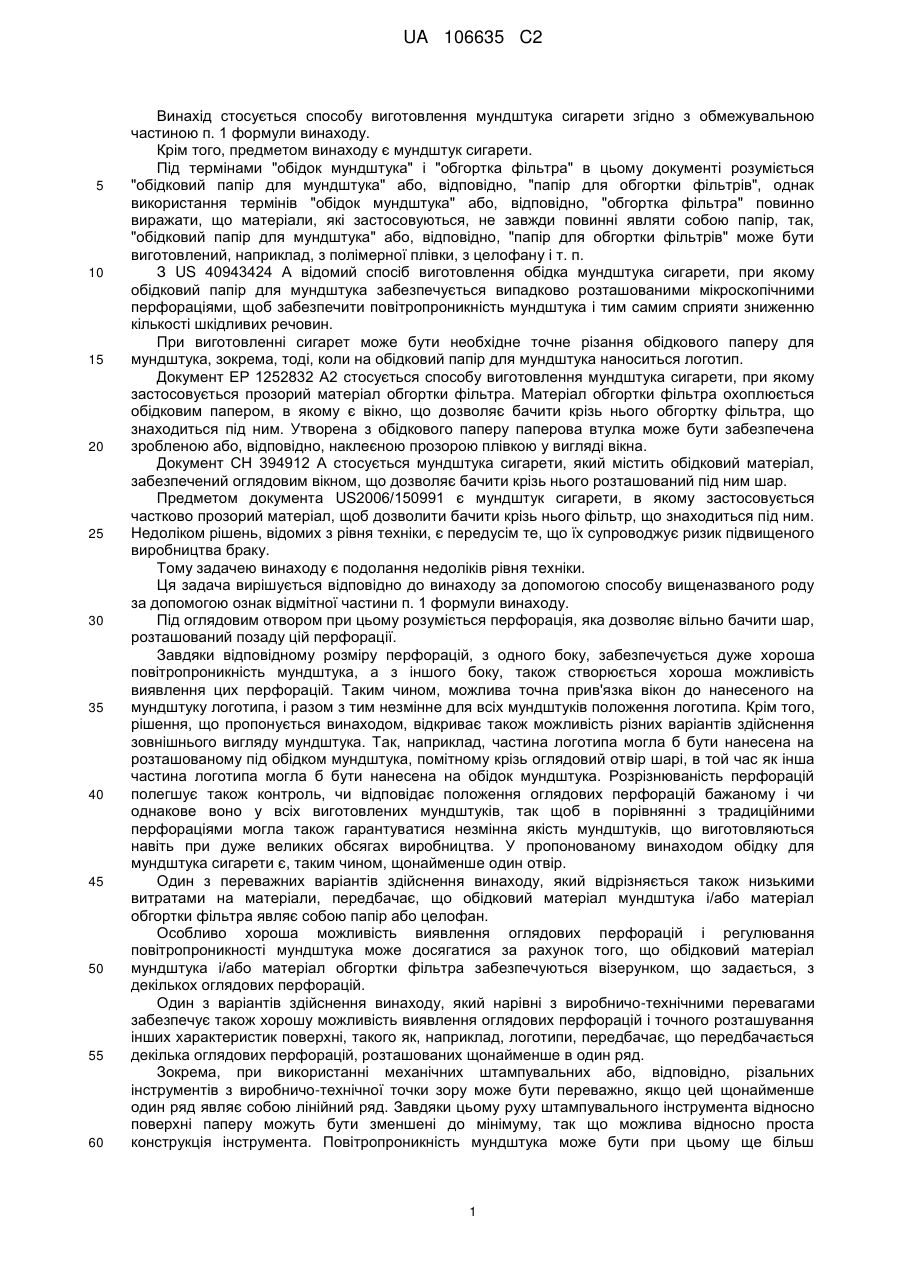

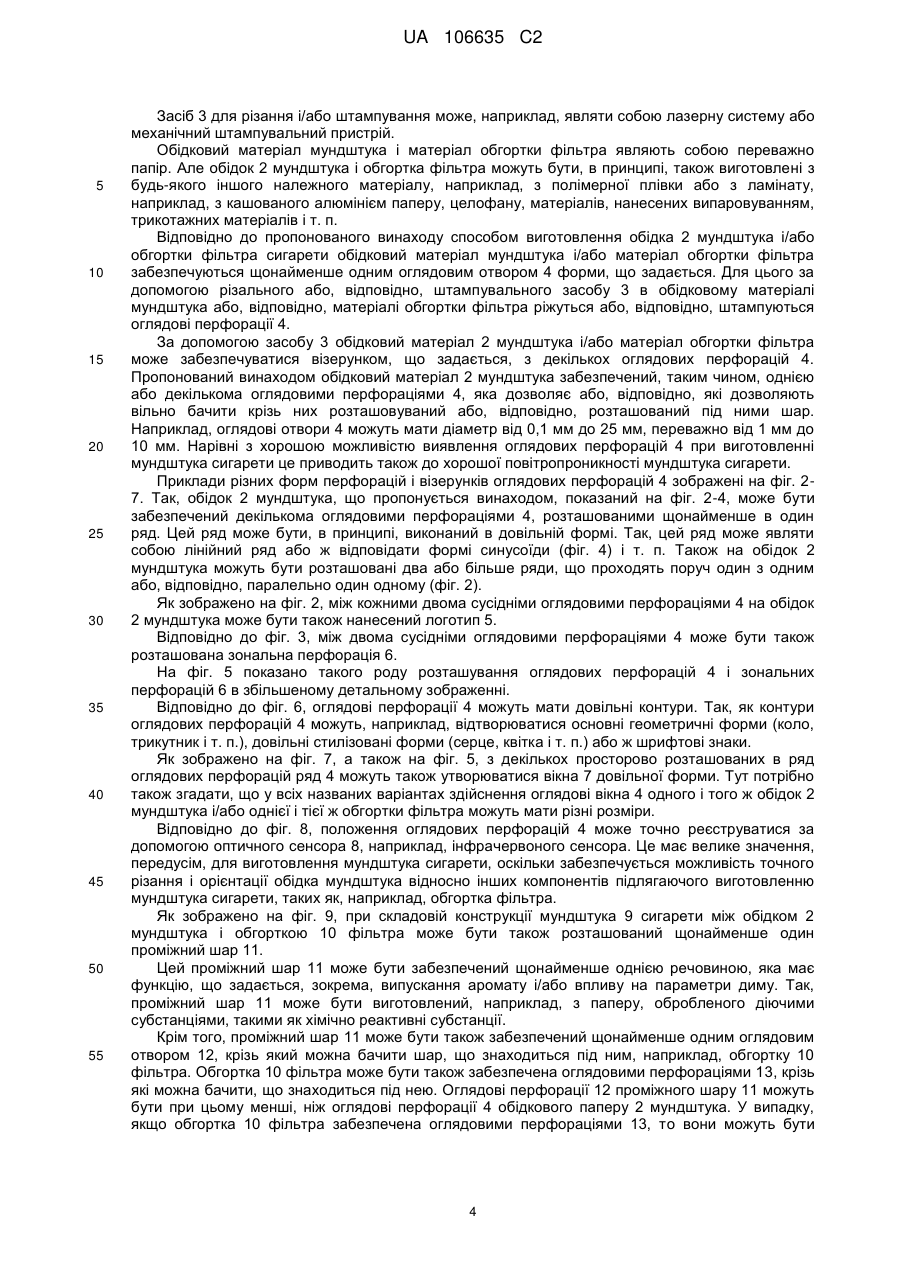

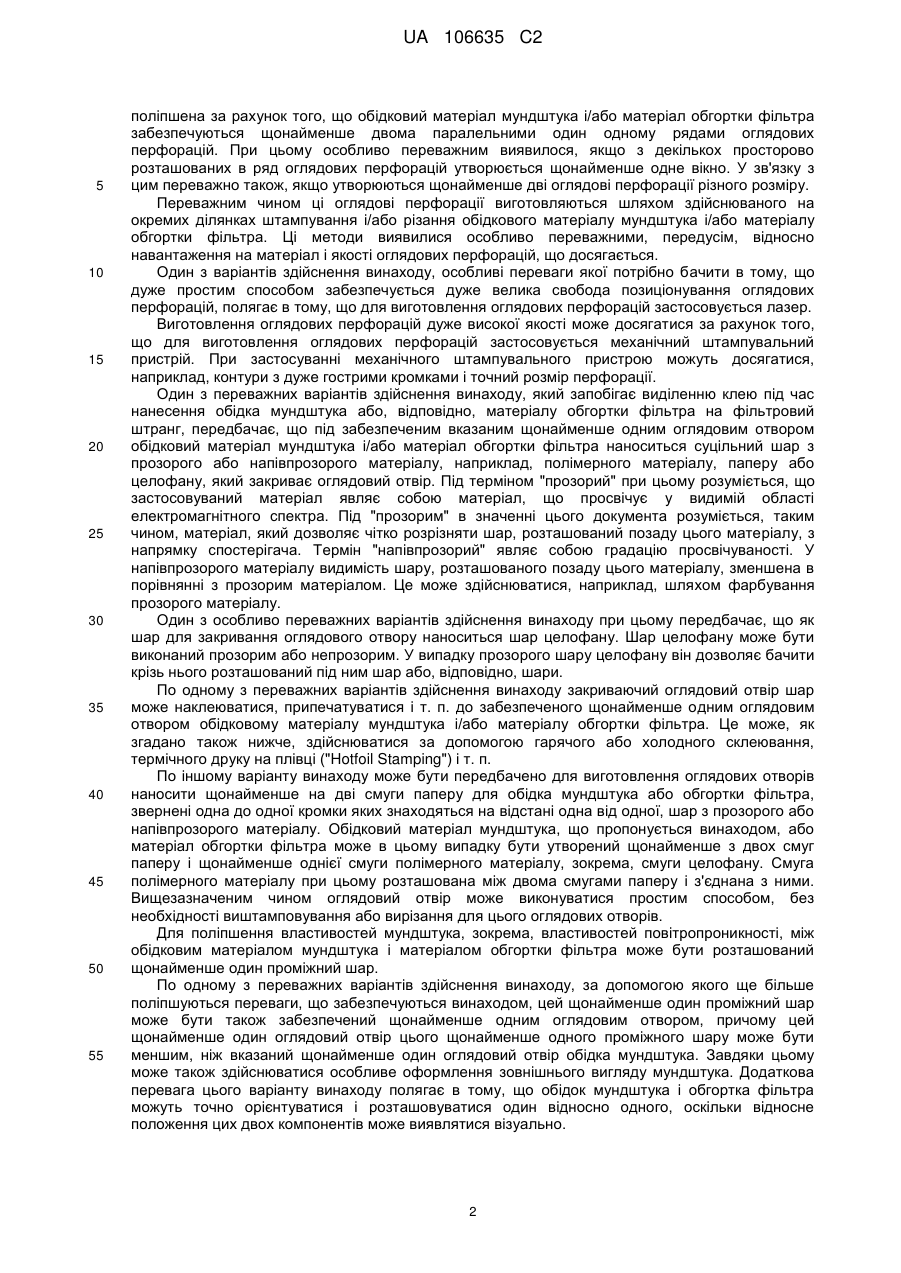

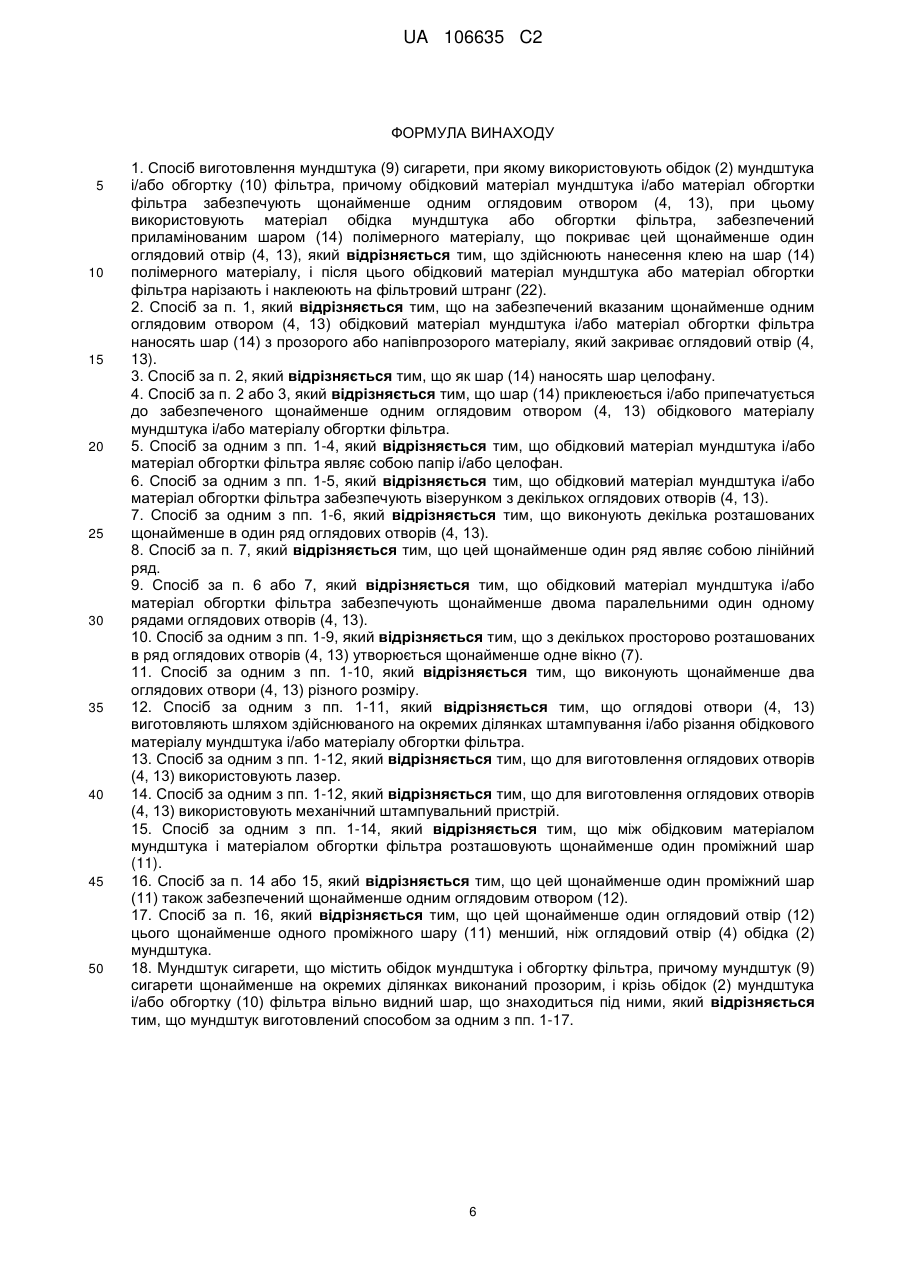

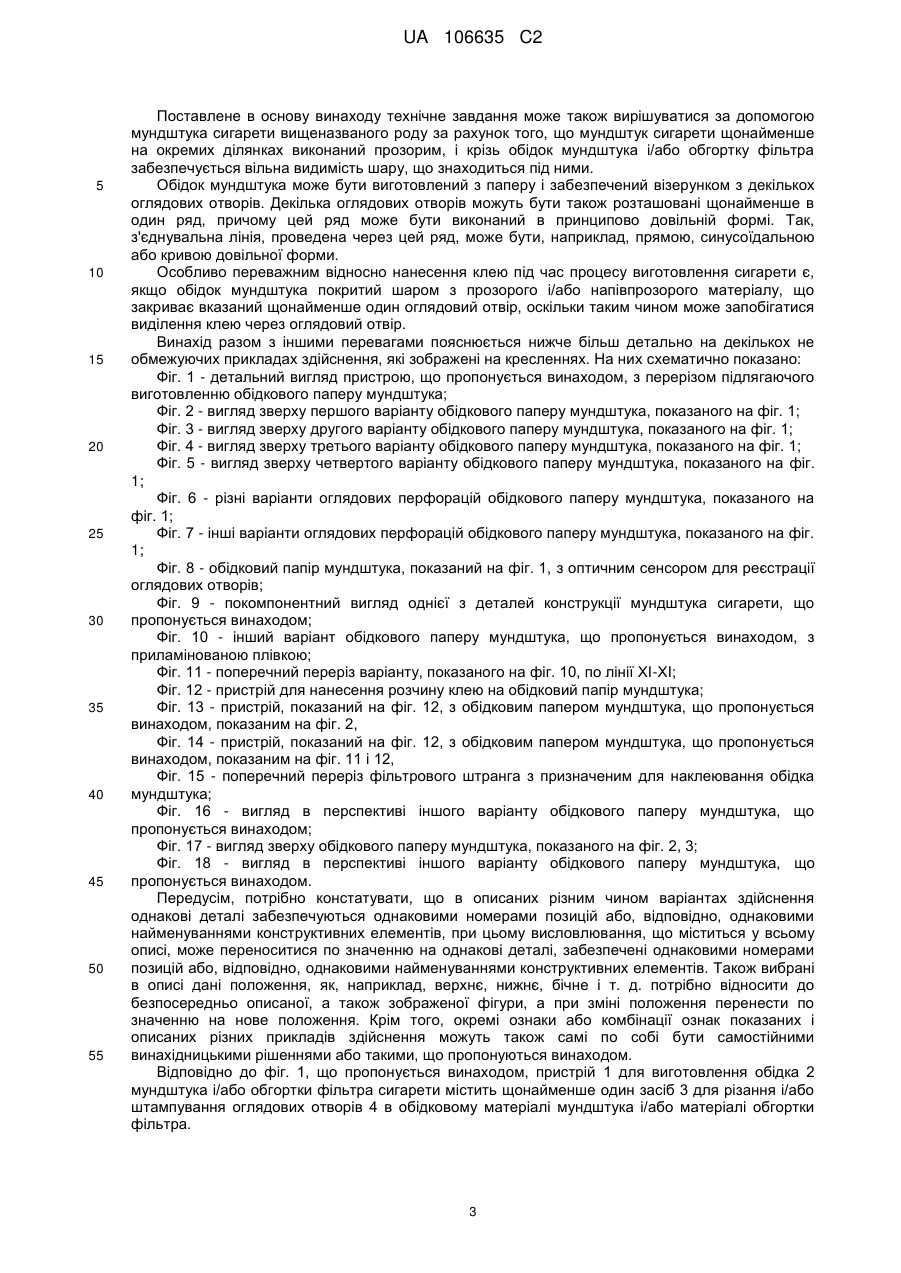

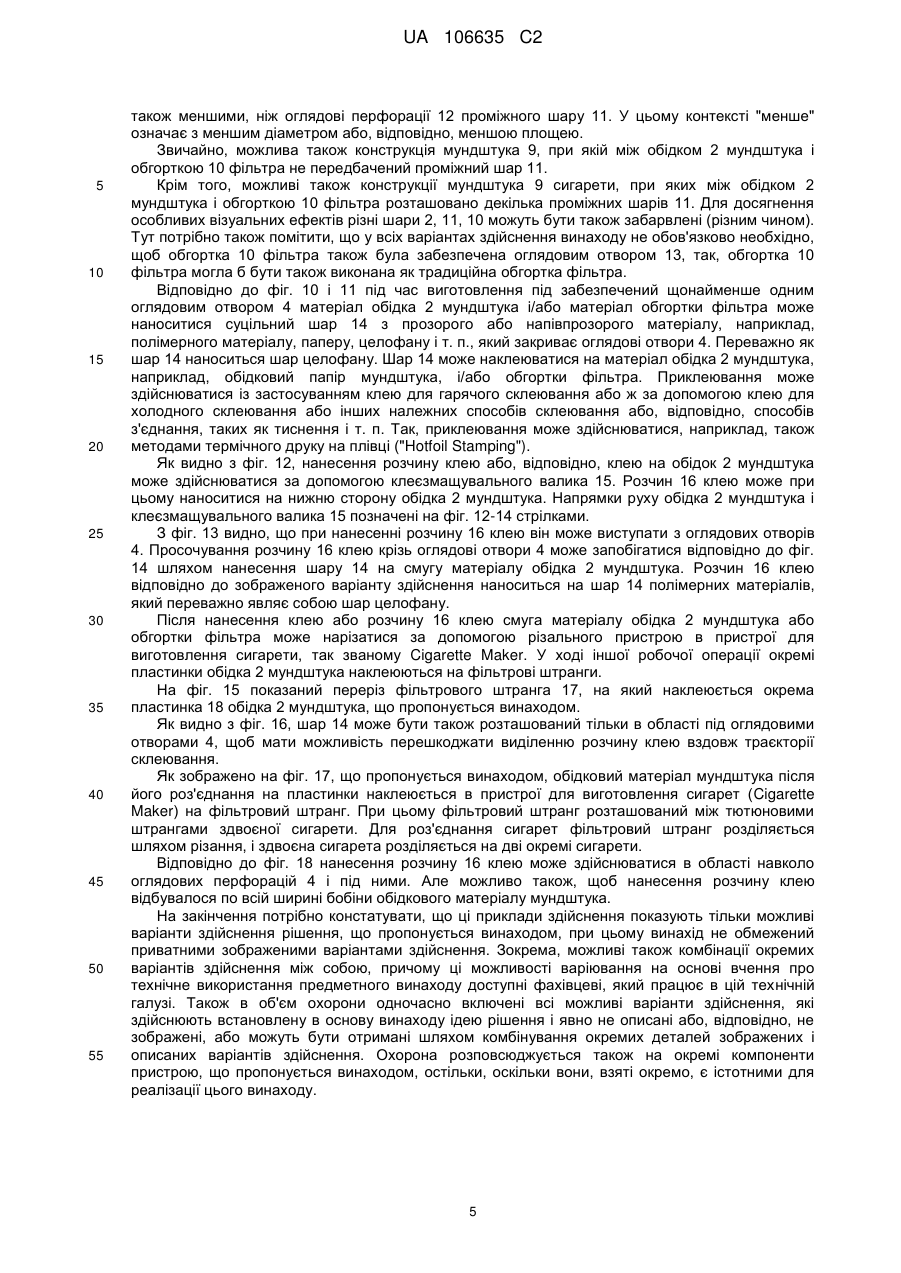

Реферат: Спосіб і пристрій для виготовлення обідка (2) мундштука і/або обгортки фільтра сигарети. Обідковий матеріал мундштука і/або матеріал обгортки фільтра забезпечуються щонайменше одним оглядовим отвором (4). UA 106635 C2 (12) UA 106635 C2 UA 106635 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід стосується способу виготовлення мундштука сигарети згідно з обмежувальною частиною п. 1 формули винаходу. Крім того, предметом винаходу є мундштук сигарети. Під термінами "обідок мундштука" і "обгортка фільтра" в цьому документі розуміється "обідковий папір для мундштука" або, відповідно, "папір для обгортки фільтрів", однак використання термінів "обідок мундштука" або, відповідно, "обгортка фільтра" повинно виражати, що матеріали, які застосовуються, не завжди повинні являти собою папір, так, "обідковий папір для мундштука" або, відповідно, "папір для обгортки фільтрів" може бути виготовлений, наприклад, з полімерної плівки, з целофану і т. п. З US 40943424 А відомий спосіб виготовлення обідка мундштука сигарети, при якому обідковий папір для мундштука забезпечується випадково розташованими мікроскопічними перфораціями, щоб забезпечити повітропроникність мундштука і тим самим сприяти зниженню кількості шкідливих речовин. При виготовленні сигарет може бути необхідне точне різання обідкового паперу для мундштука, зокрема, тоді, коли на обідковий папір для мундштука наноситься логотип. Документ ЕР 1252832 А2 стосується способу виготовлення мундштука сигарети, при якому застосовується прозорий матеріал обгортки фільтра. Матеріал обгортки фільтра охоплюється обідковим папером, в якому є вікно, що дозволяє бачити крізь нього обгортку фільтра, що знаходиться під ним. Утворена з обідкового паперу паперова втулка може бути забезпечена зробленою або, відповідно, наклеєною прозорою плівкою у вигляді вікна. Документ СН 394912 А стосується мундштука сигарети, який містить обідковий матеріал, забезпечений оглядовим вікном, що дозволяє бачити крізь нього розташований під ним шар. Предметом документа US2006/150991 є мундштук сигарети, в якому застосовується частково прозорий матеріал, щоб дозволити бачити крізь нього фільтр, що знаходиться під ним. Недоліком рішень, відомих з рівня техніки, є передусім те, що їх супроводжує ризик підвищеного виробництва браку. Тому задачею винаходу є подолання недоліків рівня техніки. Ця задача вирішується відповідно до винаходу за допомогою способу вищеназваного роду за допомогою ознак відмітної частини п. 1 формули винаходу. Під оглядовим отвором при цьому розуміється перфорація, яка дозволяє вільно бачити шар, розташований позаду цій перфорації. Завдяки відповідному розміру перфорацій, з одного боку, забезпечується дуже хороша повітропроникність мундштука, а з іншого боку, також створюється хороша можливість виявлення цих перфорацій. Таким чином, можлива точна прив'язка вікон до нанесеного на мундштуку логотипа, і разом з тим незмінне для всіх мундштуків положення логотипа. Крім того, рішення, що пропонується винаходом, відкриває також можливість різних варіантів здійснення зовнішнього вигляду мундштука. Так, наприклад, частина логотипа могла б бути нанесена на розташованому під обідком мундштука, помітному крізь оглядовий отвір шарі, в той час як інша частина логотипа могла б бути нанесена на обідок мундштука. Розрізнюваність перфорацій полегшує також контроль, чи відповідає положення оглядових перфорацій бажаному і чи однакове воно у всіх виготовлених мундштуків, так щоб в порівнянні з традиційними перфораціями могла також гарантуватися незмінна якість мундштуків, що виготовляються навіть при дуже великих обсягах виробництва. У пропонованому винаходом обідку для мундштука сигарети є, таким чином, щонайменше один отвір. Один з переважних варіантів здійснення винаходу, який відрізняється також низькими витратами на матеріали, передбачає, що обідковий матеріал мундштука і/або матеріал обгортки фільтра являє собою папір або целофан. Особливо хороша можливість виявлення оглядових перфорацій і регулювання повітропроникності мундштука може досягатися за рахунок того, що обідковий матеріал мундштука і/або матеріал обгортки фільтра забезпечуються візерунком, що задається, з декількох оглядових перфорацій. Один з варіантів здійснення винаходу, який нарівні з виробничо-технічними перевагами забезпечує також хорошу можливість виявлення оглядових перфорацій і точного розташування інших характеристик поверхні, такого як, наприклад, логотипи, передбачає, що передбачається декілька оглядових перфорацій, розташованих щонайменше в один ряд. Зокрема, при використанні механічних штампувальних або, відповідно, різальних інструментів з виробничо-технічної точки зору може бути переважно, якщо цей щонайменше один ряд являє собою лінійний ряд. Завдяки цьому руху штампувального інструмента відносно поверхні паперу можуть бути зменшені до мінімуму, так що можлива відносно проста конструкція інструмента. Повітропроникність мундштука може бути при цьому ще більш 1 UA 106635 C2 5 10 15 20 25 30 35 40 45 50 55 поліпшена за рахунок того, що обідковий матеріал мундштука і/або матеріал обгортки фільтра забезпечуються щонайменше двома паралельними один одному рядами оглядових перфорацій. При цьому особливо переважним виявилося, якщо з декількох просторово розташованих в ряд оглядових перфорацій утворюється щонайменше одне вікно. У зв'язку з цим переважно також, якщо утворюються щонайменше дві оглядові перфорації різного розміру. Переважним чином ці оглядові перфорації виготовляються шляхом здійснюваного на окремих ділянках штампування і/або різання обідкового матеріалу мундштука і/або матеріалу обгортки фільтра. Ці методи виявилися особливо переважними, передусім, відносно навантаження на матеріал і якості оглядових перфорацій, що досягається. Один з варіантів здійснення винаходу, особливі переваги якої потрібно бачити в тому, що дуже простим способом забезпечується дуже велика свобода позиціонування оглядових перфорацій, полягає в тому, що для виготовлення оглядових перфорацій застосовується лазер. Виготовлення оглядових перфорацій дуже високої якості може досягатися за рахунок того, що для виготовлення оглядових перфорацій застосовується механічний штампувальний пристрій. При застосуванні механічного штампувального пристрою можуть досягатися, наприклад, контури з дуже гострими кромками і точний розмір перфорації. Один з переважних варіантів здійснення винаходу, який запобігає виділенню клею під час нанесення обідка мундштука або, відповідно, матеріалу обгортки фільтра на фільтровий штранг, передбачає, що під забезпеченим вказаним щонайменше одним оглядовим отвором обідковий матеріал мундштука і/або матеріал обгортки фільтра наноситься суцільний шар з прозорого або напівпрозорого матеріалу, наприклад, полімерного матеріалу, паперу або целофану, який закриває оглядовий отвір. Під терміном "прозорий" при цьому розуміється, що застосовуваний матеріал являє собою матеріал, що просвічує у видимій області електромагнітного спектра. Під "прозорим" в значенні цього документа розуміється, таким чином, матеріал, який дозволяє чітко розрізняти шар, розташований позаду цього матеріалу, з напрямку спостерігача. Термін "напівпрозорий" являє собою градацію просвічуваності. У напівпрозорого матеріалу видимість шару, розташованого позаду цього матеріалу, зменшена в порівнянні з прозорим матеріалом. Це може здійснюватися, наприклад, шляхом фарбування прозорого матеріалу. Один з особливо переважних варіантів здійснення винаходу при цьому передбачає, що як шар для закривання оглядового отвору наноситься шар целофану. Шар целофану може бути виконаний прозорим або непрозорим. У випадку прозорого шару целофану він дозволяє бачити крізь нього розташований під ним шар або, відповідно, шари. По одному з переважних варіантів здійснення винаходу закриваючий оглядовий отвір шар може наклеюватися, припечатуватися і т. п. до забезпеченого щонайменше одним оглядовим отвором обідковому матеріалу мундштука і/або матеріалу обгортки фільтра. Це може, як згадано також нижче, здійснюватися за допомогою гарячого або холодного склеювання, термічного друку на плівці ("Hotfoil Stamping") і т. п. По іншому варіанту винаходу може бути передбачено для виготовлення оглядових отворів наносити щонайменше на дві смуги паперу для обідка мундштука або обгортки фільтра, звернені одна до одної кромки яких знаходяться на відстані одна від одної, шар з прозорого або напівпрозорого матеріалу. Обідковий матеріал мундштука, що пропонується винаходом, або матеріал обгортки фільтра може в цьому випадку бути утворений щонайменше з двох смуг паперу і щонайменше однієї смуги полімерного матеріалу, зокрема, смуги целофану. Смуга полімерного матеріалу при цьому розташована між двома смугами паперу і з'єднана з ними. Вищезазначеним чином оглядовий отвір може виконуватися простим способом, без необхідності виштамповування або вирізання для цього оглядових отворів. Для поліпшення властивостей мундштука, зокрема, властивостей повітропроникності, між обідковим матеріалом мундштука і матеріалом обгортки фільтра може бути розташований щонайменше один проміжний шар. По одному з переважних варіантів здійснення винаходу, за допомогою якого ще більше поліпшуються переваги, що забезпечуються винаходом, цей щонайменше один проміжний шар може бути також забезпечений щонайменше одним оглядовим отвором, причому цей щонайменше один оглядовий отвір цього щонайменше одного проміжного шару може бути меншим, ніж вказаний щонайменше один оглядовий отвір обідка мундштука. Завдяки цьому може також здійснюватися особливе оформлення зовнішнього вигляду мундштука. Додаткова перевага цього варіанту винаходу полягає в тому, що обідок мундштука і обгортка фільтра можуть точно орієнтуватися і розташовуватися один відносно одного, оскільки відносне положення цих двох компонентів може виявлятися візуально. 2 UA 106635 C2 5 10 15 20 25 30 35 40 45 50 55 Поставлене в основу винаходу технічне завдання може також вирішуватися за допомогою мундштука сигарети вищеназваного роду за рахунок того, що мундштук сигарети щонайменше на окремих ділянках виконаний прозорим, і крізь обідок мундштука і/або обгортку фільтра забезпечується вільна видимість шару, що знаходиться під ними. Обідок мундштука може бути виготовлений з паперу і забезпечений візерунком з декількох оглядових отворів. Декілька оглядових отворів можуть бути також розташовані щонайменше в один ряд, причому цей ряд може бути виконаний в принципово довільній формі. Так, з'єднувальна лінія, проведена через цей ряд, може бути, наприклад, прямою, синусоїдальною або кривою довільної форми. Особливо переважним відносно нанесення клею під час процесу виготовлення сигарети є, якщо обідок мундштука покритий шаром з прозорого і/або напівпрозорого матеріалу, що закриває вказаний щонайменше один оглядовий отвір, оскільки таким чином може запобігатися виділення клею через оглядовий отвір. Винахід разом з іншими перевагами пояснюється нижче більш детально на декількох не обмежуючих прикладах здійснення, які зображені на кресленнях. На них схематично показано: Фіг. 1 - детальний вигляд пристрою, що пропонується винаходом, з перерізом підлягаючого виготовленню обідкового паперу мундштука; Фіг. 2 - вигляд зверху першого варіанту обідкового паперу мундштука, показаного на фіг. 1; Фіг. 3 - вигляд зверху другого варіанту обідкового паперу мундштука, показаного на фіг. 1; Фіг. 4 - вигляд зверху третього варіанту обідкового паперу мундштука, показаного на фіг. 1; Фіг. 5 - вигляд зверху четвертого варіанту обідкового паперу мундштука, показаного на фіг. 1; Фіг. 6 - різні варіанти оглядових перфорацій обідкового паперу мундштука, показаного на фіг. 1; Фіг. 7 - інші варіанти оглядових перфорацій обідкового паперу мундштука, показаного на фіг. 1; Фіг. 8 - обідковий папір мундштука, показаний на фіг. 1, з оптичним сенсором для реєстрації оглядових отворів; Фіг. 9 - покомпонентний вигляд однієї з деталей конструкції мундштука сигарети, що пропонується винаходом; Фіг. 10 - інший варіант обідкового паперу мундштука, що пропонується винаходом, з приламінованою плівкою; Фіг. 11 - поперечний переріз варіанту, показаного на фіг. 10, по лінії ХІ-ХІ; Фіг. 12 - пристрій для нанесення розчину клею на обідковий папір мундштука; Фіг. 13 - пристрій, показаний на фіг. 12, з обідковим папером мундштука, що пропонується винаходом, показаним на фіг. 2, Фіг. 14 - пристрій, показаний на фіг. 12, з обідковим папером мундштука, що пропонується винаходом, показаним на фіг. 11 і 12, Фіг. 15 - поперечний переріз фільтрового штранга з призначеним для наклеювання обідка мундштука; Фіг. 16 - вигляд в перспективі іншого варіанту обідкового паперу мундштука, що пропонується винаходом; Фіг. 17 - вигляд зверху обідкового паперу мундштука, показаного на фіг. 2, 3; Фіг. 18 - вигляд в перспективі іншого варіанту обідкового паперу мундштука, що пропонується винаходом. Передусім, потрібно констатувати, що в описаних різним чином варіантах здійснення однакові деталі забезпечуються однаковими номерами позицій або, відповідно, однаковими найменуваннями конструктивних елементів, при цьому висловлювання, що міститься у всьому описі, може переноситися по значенню на однакові деталі, забезпечені однаковими номерами позицій або, відповідно, однаковими найменуваннями конструктивних елементів. Також вибрані в описі дані положення, як, наприклад, верхнє, нижнє, бічне і т. д. потрібно відносити до безпосередньо описаної, а також зображеної фігури, а при зміні положення перенести по значенню на нове положення. Крім того, окремі ознаки або комбінації ознак показаних і описаних різних прикладів здійснення можуть також самі по собі бути самостійними винахідницькими рішеннями або такими, що пропонуються винаходом. Відповідно до фіг. 1, що пропонується винаходом, пристрій 1 для виготовлення обідка 2 мундштука і/або обгортки фільтра сигарети містить щонайменше один засіб 3 для різання і/або штампування оглядових отворів 4 в обідковому матеріалі мундштука і/або матеріалі обгортки фільтра. 3 UA 106635 C2 5 10 15 20 25 30 35 40 45 50 55 Засіб 3 для різання і/або штампування може, наприклад, являти собою лазерну систему або механічний штампувальний пристрій. Обідковий матеріал мундштука і матеріал обгортки фільтра являють собою переважно папір. Але обідок 2 мундштука і обгортка фільтра можуть бути, в принципі, також виготовлені з будь-якого іншого належного матеріалу, наприклад, з полімерної плівки або з ламінату, наприклад, з кашованого алюмінієм паперу, целофану, матеріалів, нанесених випаровуванням, трикотажних матеріалів і т. п. Відповідно до пропонованого винаходу способом виготовлення обідка 2 мундштука і/або обгортки фільтра сигарети обідковий матеріал мундштука і/або матеріал обгортки фільтра забезпечуються щонайменше одним оглядовим отвором 4 форми, що задається. Для цього за допомогою різального або, відповідно, штампувального засобу 3 в обідковому матеріалі мундштука або, відповідно, матеріалі обгортки фільтра ріжуться або, відповідно, штампуються оглядові перфорації 4. За допомогою засобу 3 обідковий матеріал 2 мундштука і/або матеріал обгортки фільтра може забезпечуватися візерунком, що задається, з декількох оглядових перфорацій 4. Пропонований винаходом обідковий матеріал 2 мундштука забезпечений, таким чином, однією або декількома оглядовими перфораціями 4, яка дозволяє або, відповідно, які дозволяють вільно бачити крізь них розташовуваний або, відповідно, розташований під ними шар. Наприклад, оглядові отвори 4 можуть мати діаметр від 0,1 мм до 25 мм, переважно від 1 мм до 10 мм. Нарівні з хорошою можливістю виявлення оглядових перфорацій 4 при виготовленні мундштука сигарети це приводить також до хорошої повітропроникності мундштука сигарети. Приклади різних форм перфорацій і візерунків оглядових перфорацій 4 зображені на фіг. 27. Так, обідок 2 мундштука, що пропонується винаходом, показаний на фіг. 2-4, може бути забезпечений декількома оглядовими перфораціями 4, розташованими щонайменше в один ряд. Цей ряд може бути, в принципі, виконаний в довільній формі. Так, цей ряд може являти собою лінійний ряд або ж відповідати формі синусоїди (фіг. 4) і т. п. Також на обідок 2 мундштука можуть бути розташовані два або більше ряди, що проходять поруч один з одним або, відповідно, паралельно один одному (фіг. 2). Як зображено на фіг. 2, між кожними двома сусідніми оглядовими перфораціями 4 на обідок 2 мундштука може бути також нанесений логотип 5. Відповідно до фіг. 3, між двома сусідніми оглядовими перфораціями 4 може бути також розташована зональна перфорація 6. На фіг. 5 показано такого роду розташування оглядових перфорацій 4 і зональних перфорацій 6 в збільшеному детальному зображенні. Відповідно до фіг. 6, оглядові перфорації 4 можуть мати довільні контури. Так, як контури оглядових перфорацій 4 можуть, наприклад, відтворюватися основні геометричні форми (коло, трикутник і т. п.), довільні стилізовані форми (серце, квітка і т. п.) або ж шрифтові знаки. Як зображено на фіг. 7, а також на фіг. 5, з декількох просторово розташованих в ряд оглядових перфорацій ряд 4 можуть також утворюватися вікна 7 довільної форми. Тут потрібно також згадати, що у всіх названих варіантах здійснення оглядові вікна 4 одного і того ж обідок 2 мундштука і/або однієї і тієї ж обгортки фільтра можуть мати різні розміри. Відповідно до фіг. 8, положення оглядових перфорацій 4 може точно реєструватися за допомогою оптичного сенсора 8, наприклад, інфрачервоного сенсора. Це має велике значення, передусім, для виготовлення мундштука сигарети, оскільки забезпечується можливість точного різання і орієнтації обідка мундштука відносно інших компонентів підлягаючого виготовленню мундштука сигарети, таких як, наприклад, обгортка фільтра. Як зображено на фіг. 9, при складовій конструкції мундштука 9 сигарети між обідком 2 мундштука і обгорткою 10 фільтра може бути також розташований щонайменше один проміжний шар 11. Цей проміжний шар 11 може бути забезпечений щонайменше однією речовиною, яка має функцію, що задається, зокрема, випускання аромату і/або впливу на параметри диму. Так, проміжний шар 11 може бути виготовлений, наприклад, з паперу, обробленого діючими субстанціями, такими як хімічно реактивні субстанції. Крім того, проміжний шар 11 може бути також забезпечений щонайменше одним оглядовим отвором 12, крізь який можна бачити шар, що знаходиться під ним, наприклад, обгортку 10 фільтра. Обгортка 10 фільтра може бути також забезпечена оглядовими перфораціями 13, крізь які можна бачити, що знаходиться під нею. Оглядові перфорації 12 проміжного шару 11 можуть бути при цьому менші, ніж оглядові перфорації 4 обідкового паперу 2 мундштука. У випадку, якщо обгортка 10 фільтра забезпечена оглядовими перфораціями 13, то вони можуть бути 4 UA 106635 C2 5 10 15 20 25 30 35 40 45 50 55 також меншими, ніж оглядові перфорації 12 проміжного шару 11. У цьому контексті "менше" означає з меншим діаметром або, відповідно, меншою площею. Звичайно, можлива також конструкція мундштука 9, при якій між обідком 2 мундштука і обгорткою 10 фільтра не передбачений проміжний шар 11. Крім того, можливі також конструкції мундштука 9 сигарети, при яких між обідком 2 мундштука і обгорткою 10 фільтра розташовано декілька проміжних шарів 11. Для досягнення особливих візуальних ефектів різні шари 2, 11, 10 можуть бути також забарвлені (різним чином). Тут потрібно також помітити, що у всіх варіантах здійснення винаходу не обов'язково необхідно, щоб обгортка 10 фільтра також була забезпечена оглядовим отвором 13, так, обгортка 10 фільтра могла б бути також виконана як традиційна обгортка фільтра. Відповідно до фіг. 10 і 11 під час виготовлення під забезпечений щонайменше одним оглядовим отвором 4 матеріал обідка 2 мундштука і/або матеріал обгортки фільтра може наноситися суцільний шар 14 з прозорого або напівпрозорого матеріалу, наприклад, полімерного матеріалу, паперу, целофану і т. п., який закриває оглядові отвори 4. Переважно як шар 14 наноситься шар целофану. Шар 14 може наклеюватися на матеріал обідка 2 мундштука, наприклад, обідковий папір мундштука, і/або обгортки фільтра. Приклеювання може здійснюватися із застосуванням клею для гарячого склеювання або ж за допомогою клею для холодного склеювання або інших належних способів склеювання або, відповідно, способів з'єднання, таких як тиснення і т. п. Так, приклеювання може здійснюватися, наприклад, також методами термічного друку на плівці ("Hotfoil Stamping"). Як видно з фіг. 12, нанесення розчину клею або, відповідно, клею на обідок 2 мундштука може здійснюватися за допомогою клеєзмащувального валика 15. Розчин 16 клею може при цьому наноситися на нижню сторону обідка 2 мундштука. Напрямки руху обідка 2 мундштука і клеєзмащувального валика 15 позначені на фіг. 12-14 стрілками. З фіг. 13 видно, що при нанесенні розчину 16 клею він може виступати з оглядових отворів 4. Просочування розчину 16 клею крізь оглядові отвори 4 може запобігатися відповідно до фіг. 14 шляхом нанесення шару 14 на смугу матеріалу обідка 2 мундштука. Розчин 16 клею відповідно до зображеного варіанту здійснення наноситься на шар 14 полімерних матеріалів, який переважно являє собою шар целофану. Після нанесення клею або розчину 16 клею смуга матеріалу обідка 2 мундштука або обгортки фільтра може нарізатися за допомогою різального пристрою в пристрої для виготовлення сигарети, так званому Cigarette Maker. У ході іншої робочої операції окремі пластинки обідка 2 мундштука наклеюються на фільтрові штранги. На фіг. 15 показаний переріз фільтрового штранга 17, на який наклеюється окрема пластинка 18 обідка 2 мундштука, що пропонується винаходом. Як видно з фіг. 16, шар 14 може бути також розташований тільки в області під оглядовими отворами 4, щоб мати можливість перешкоджати виділенню розчину клею вздовж траєкторії склеювання. Як зображено на фіг. 17, що пропонується винаходом, обідковий матеріал мундштука після його роз'єднання на пластинки наклеюється в пристрої для виготовлення сигарет (Cigarette Maker) на фільтровий штранг. При цьому фільтровий штранг розташований між тютюновими штрангами здвоєної сигарети. Для роз'єднання сигарет фільтровий штранг розділяється шляхом різання, і здвоєна сигарета розділяється на дві окремі сигарети. Відповідно до фіг. 18 нанесення розчину 16 клею може здійснюватися в області навколо оглядових перфорацій 4 і під ними. Але можливо також, щоб нанесення розчину клею відбувалося по всій ширині бобіни обідкового матеріалу мундштука. На закінчення потрібно констатувати, що ці приклади здійснення показують тільки можливі варіанти здійснення рішення, що пропонується винаходом, при цьому винахід не обмежений приватними зображеними варіантами здійснення. Зокрема, можливі також комбінації окремих варіантів здійснення між собою, причому ці можливості варіювання на основі вчення про технічне використання предметного винаходу доступні фахівцеві, який працює в цій технічній галузі. Також в об'єм охорони одночасно включені всі можливі варіанти здійснення, які здійснюють встановлену в основу винаходу ідею рішення і явно не описані або, відповідно, не зображені, або можуть бути отримані шляхом комбінування окремих деталей зображених і описаних варіантів здійснення. Охорона розповсюджується також на окремі компоненти пристрою, що пропонується винаходом, остільки, оскільки вони, взяті окремо, є істотними для реалізації цього винаходу. 5 UA 106635 C2 ФОРМУЛА ВИНАХОДУ 5 10 15 20 25 30 35 40 45 50 1. Спосіб виготовлення мундштука (9) сигарети, при якому використовують обідок (2) мундштука і/або обгортку (10) фільтра, причому обідковий матеріал мундштука і/або матеріал обгортки фільтра забезпечують щонайменше одним оглядовим отвором (4, 13), при цьому використовують матеріал обідка мундштука або обгортки фільтра, забезпечений приламінованим шаром (14) полімерного матеріалу, що покриває цей щонайменше один оглядовий отвір (4, 13), який відрізняється тим, що здійснюють нанесення клею на шар (14) полімерного матеріалу, і після цього обідковий матеріал мундштука або матеріал обгортки фільтра нарізають і наклеюють на фільтровий штранг (22). 2. Спосіб за п. 1, який відрізняється тим, що на забезпечений вказаним щонайменше одним оглядовим отвором (4, 13) обідковий матеріал мундштука і/або матеріал обгортки фільтра наносять шар (14) з прозорого або напівпрозорого матеріалу, який закриває оглядовий отвір (4, 13). 3. Спосіб за п. 2, який відрізняється тим, що як шар (14) наносять шар целофану. 4. Спосіб за п. 2 або 3, який відрізняється тим, що шар (14) приклеюється і/або припечатується до забезпеченого щонайменше одним оглядовим отвором (4, 13) обідкового матеріалу мундштука і/або матеріалу обгортки фільтра. 5. Спосіб за одним з пп. 1-4, який відрізняється тим, що обідковий матеріал мундштука і/або матеріал обгортки фільтра являє собою папір і/або целофан. 6. Спосіб за одним з пп. 1-5, який відрізняється тим, що обідковий матеріал мундштука і/або матеріал обгортки фільтра забезпечують візерунком з декількох оглядових отворів (4, 13). 7. Спосіб за одним з пп. 1-6, який відрізняється тим, що виконують декілька розташованих щонайменше в один ряд оглядових отворів (4, 13). 8. Спосіб за п. 7, який відрізняється тим, що цей щонайменше один ряд являє собою лінійний ряд. 9. Спосіб за п. 6 або 7, який відрізняється тим, що обідковий матеріал мундштука і/або матеріал обгортки фільтра забезпечують щонайменше двома паралельними один одному рядами оглядових отворів (4, 13). 10. Спосіб за одним з пп. 1-9, який відрізняється тим, що з декількох просторово розташованих в ряд оглядових отворів (4, 13) утворюється щонайменше одне вікно (7). 11. Спосіб за одним з пп. 1-10, який відрізняється тим, що виконують щонайменше два оглядових отвори (4, 13) різного розміру. 12. Спосіб за одним з пп. 1-11, який відрізняється тим, що оглядові отвори (4, 13) виготовляють шляхом здійснюваного на окремих ділянках штампування і/або різання обідкового матеріалу мундштука і/або матеріалу обгортки фільтра. 13. Спосіб за одним з пп. 1-12, який відрізняється тим, що для виготовлення оглядових отворів (4, 13) використовують лазер. 14. Спосіб за одним з пп. 1-12, який відрізняється тим, що для виготовлення оглядових отворів (4, 13) використовують механічний штампувальний пристрій. 15. Спосіб за одним з пп. 1-14, який відрізняється тим, що між обідковим матеріалом мундштука і матеріалом обгортки фільтра розташовують щонайменше один проміжний шар (11). 16. Спосіб за п. 14 або 15, який відрізняється тим, що цей щонайменше один проміжний шар (11) також забезпечений щонайменше одним оглядовим отвором (12). 17. Спосіб за п. 16, який відрізняється тим, що цей щонайменше один оглядовий отвір (12) цього щонайменше одного проміжного шару (11) менший, ніж оглядовий отвір (4) обідка (2) мундштука. 18. Мундштук сигарети, що містить обідок мундштука і обгортку фільтра, причому мундштук (9) сигарети щонайменше на окремих ділянках виконаний прозорим, і крізь обідок (2) мундштука і/або обгортку (10) фільтра вільно видний шар, що знаходиться під ними, який відрізняється тим, що мундштук виготовлений способом за одним з пп. 1-17. 6 UA 106635 C2 7 UA 106635 C2 8 UA 106635 C2 9 UA 106635 C2 10 UA 106635 C2 11 UA 106635 C2 12 UA 106635 C2 13 UA 106635 C2 Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 14
