Спосіб і пристрій регулювання температури в групі кімнат будівлі

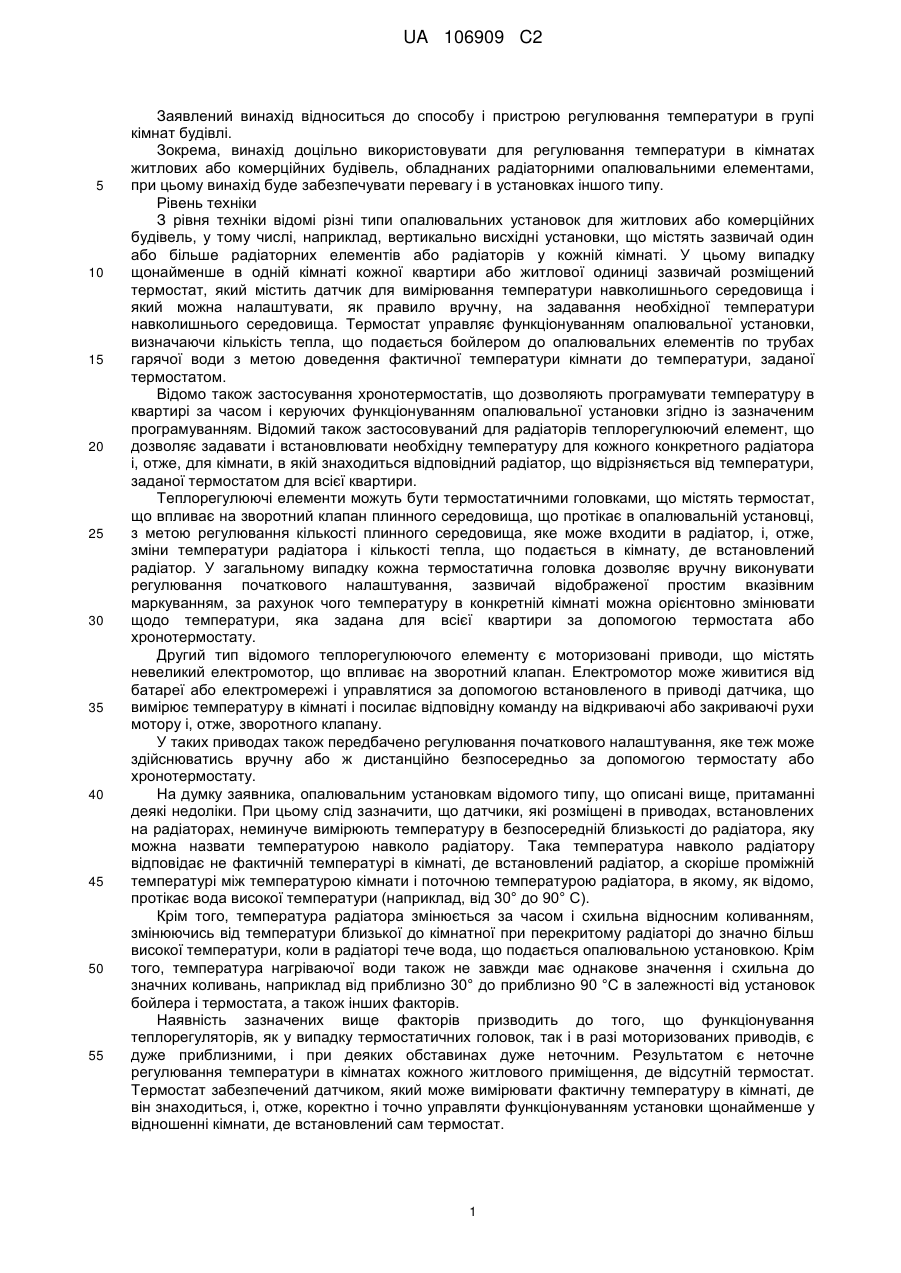

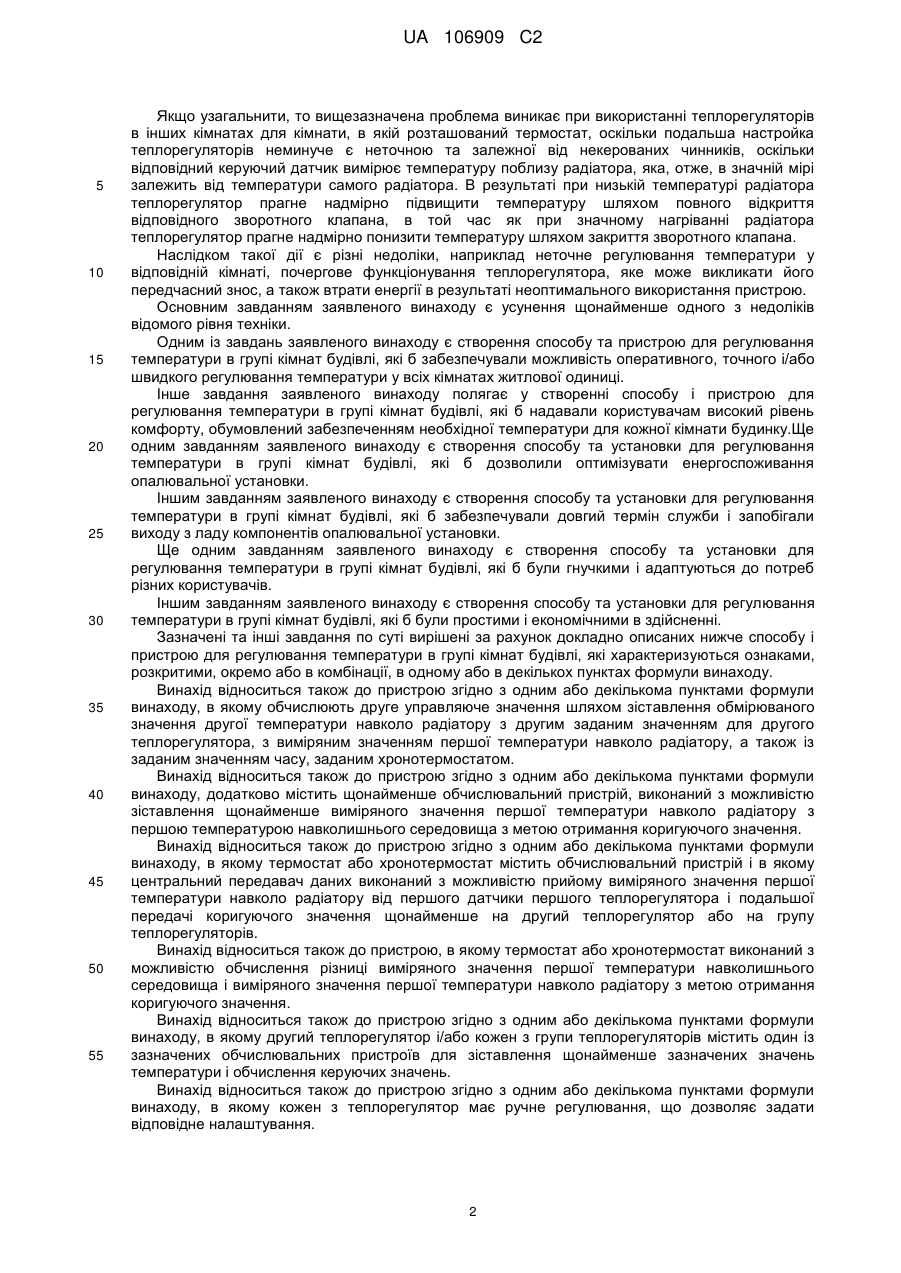

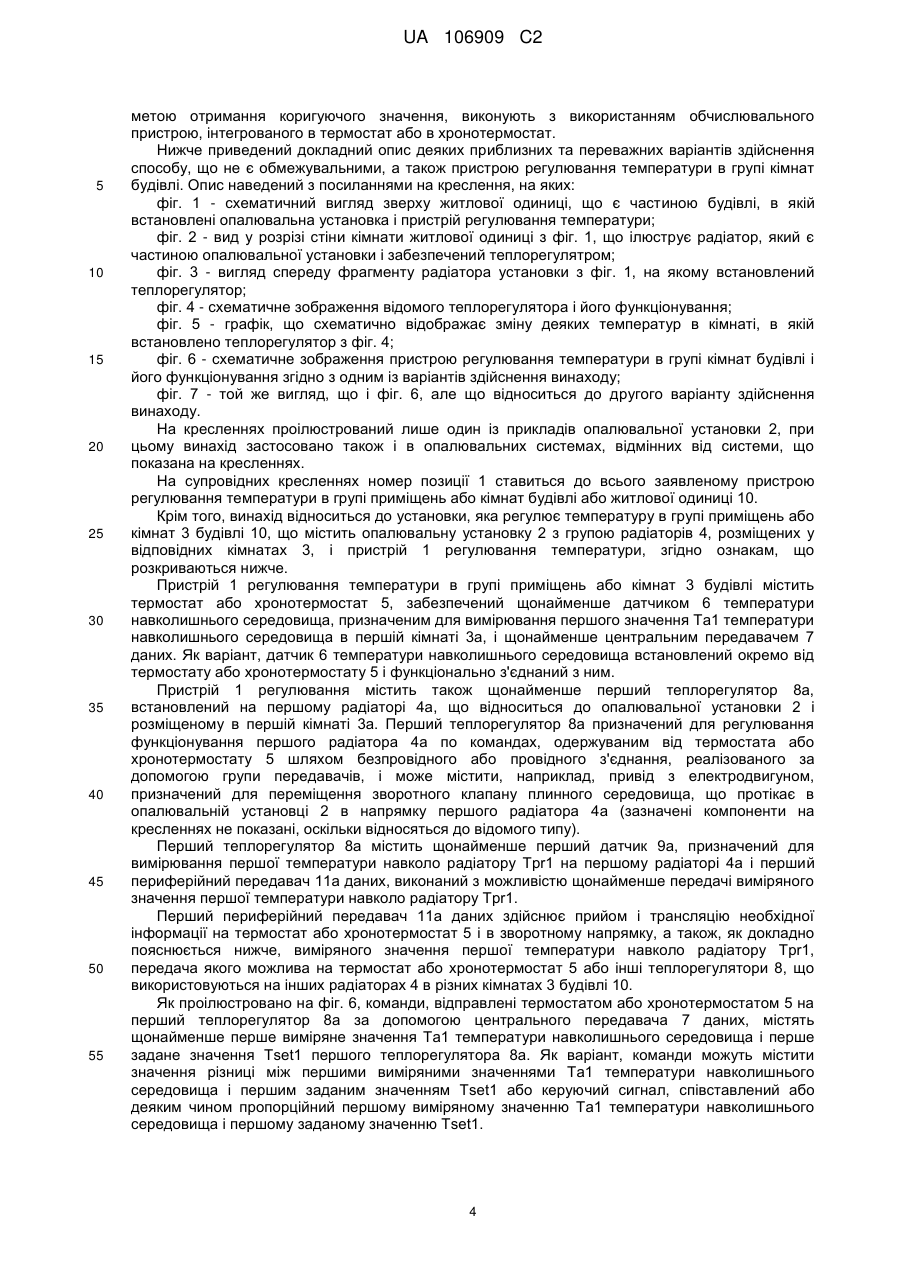

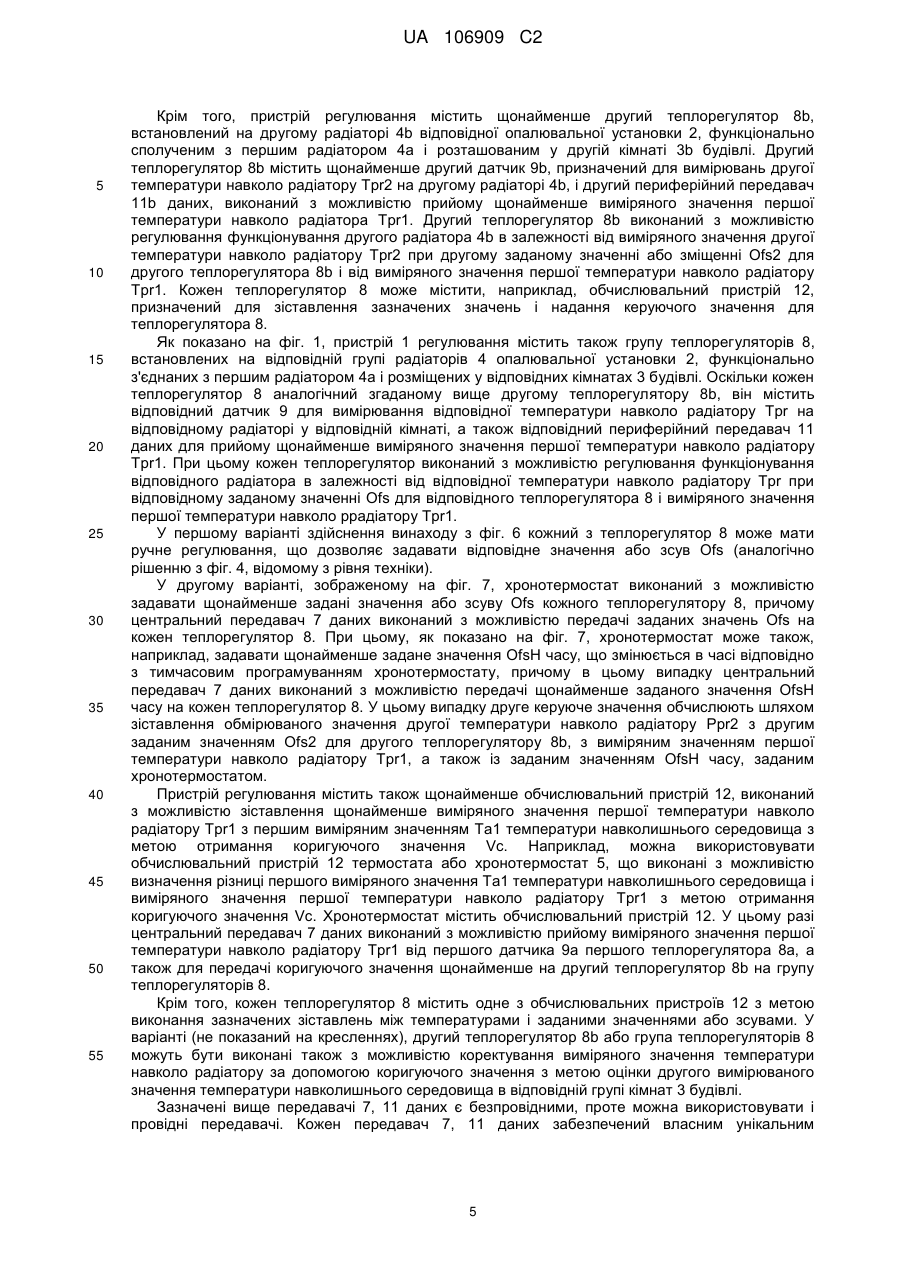

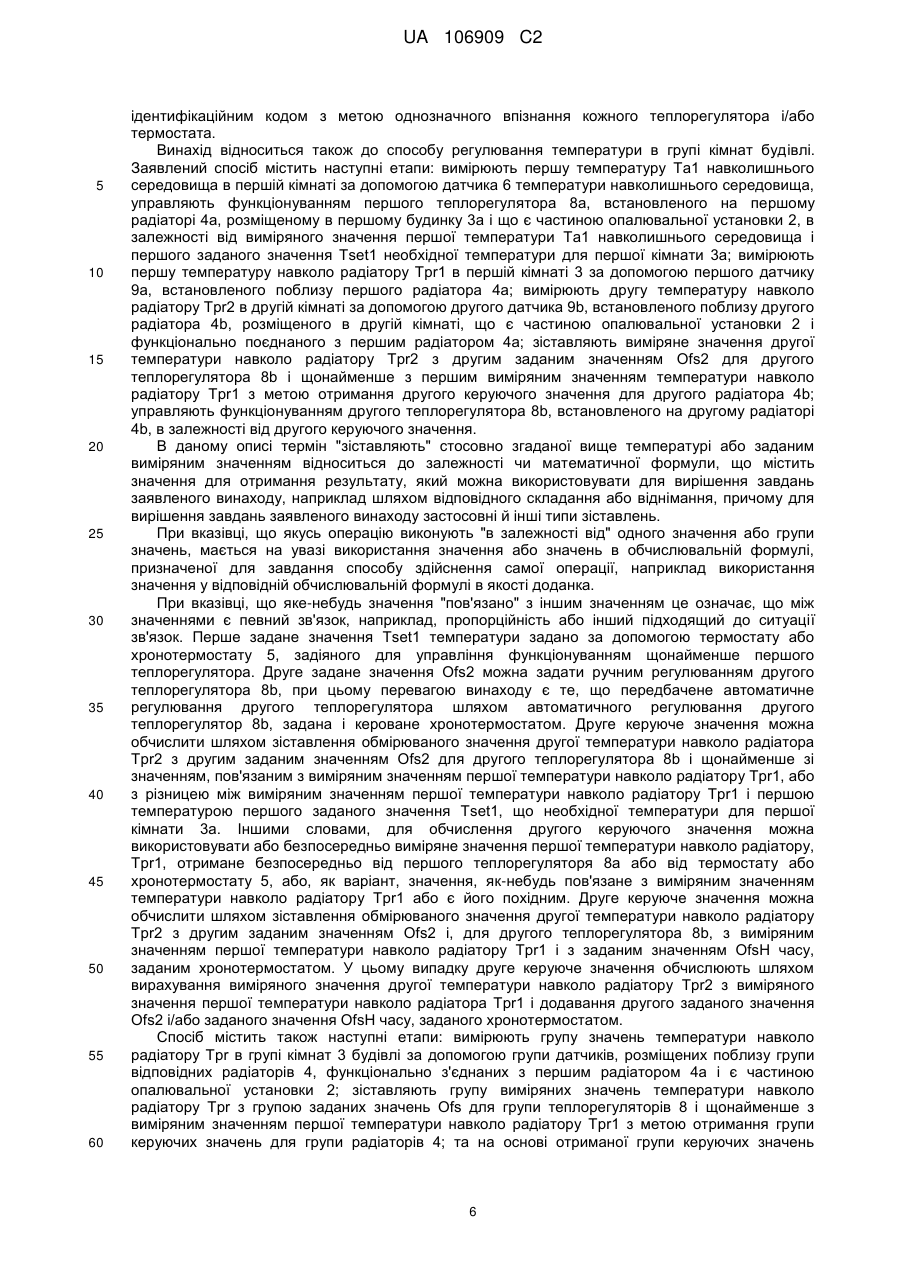

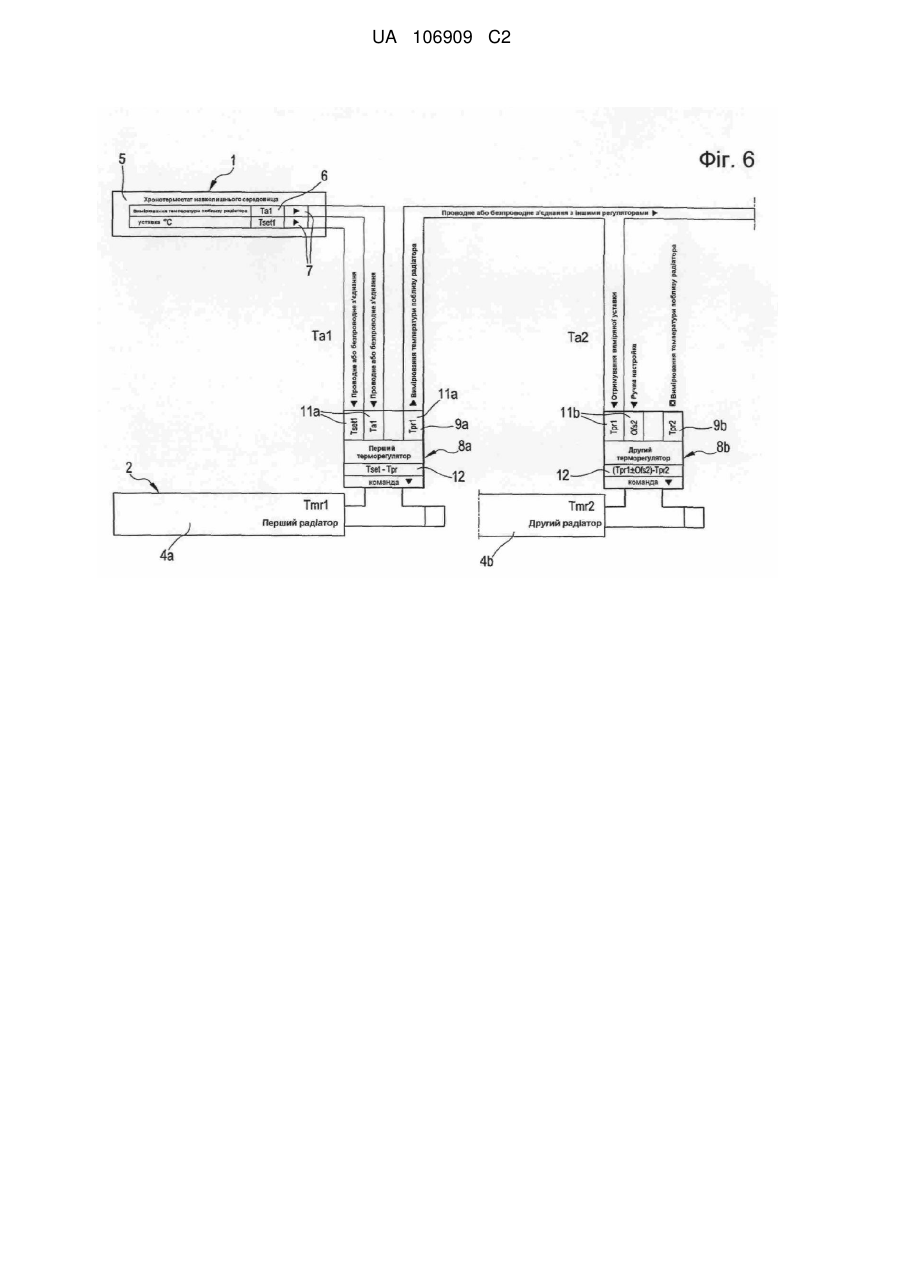

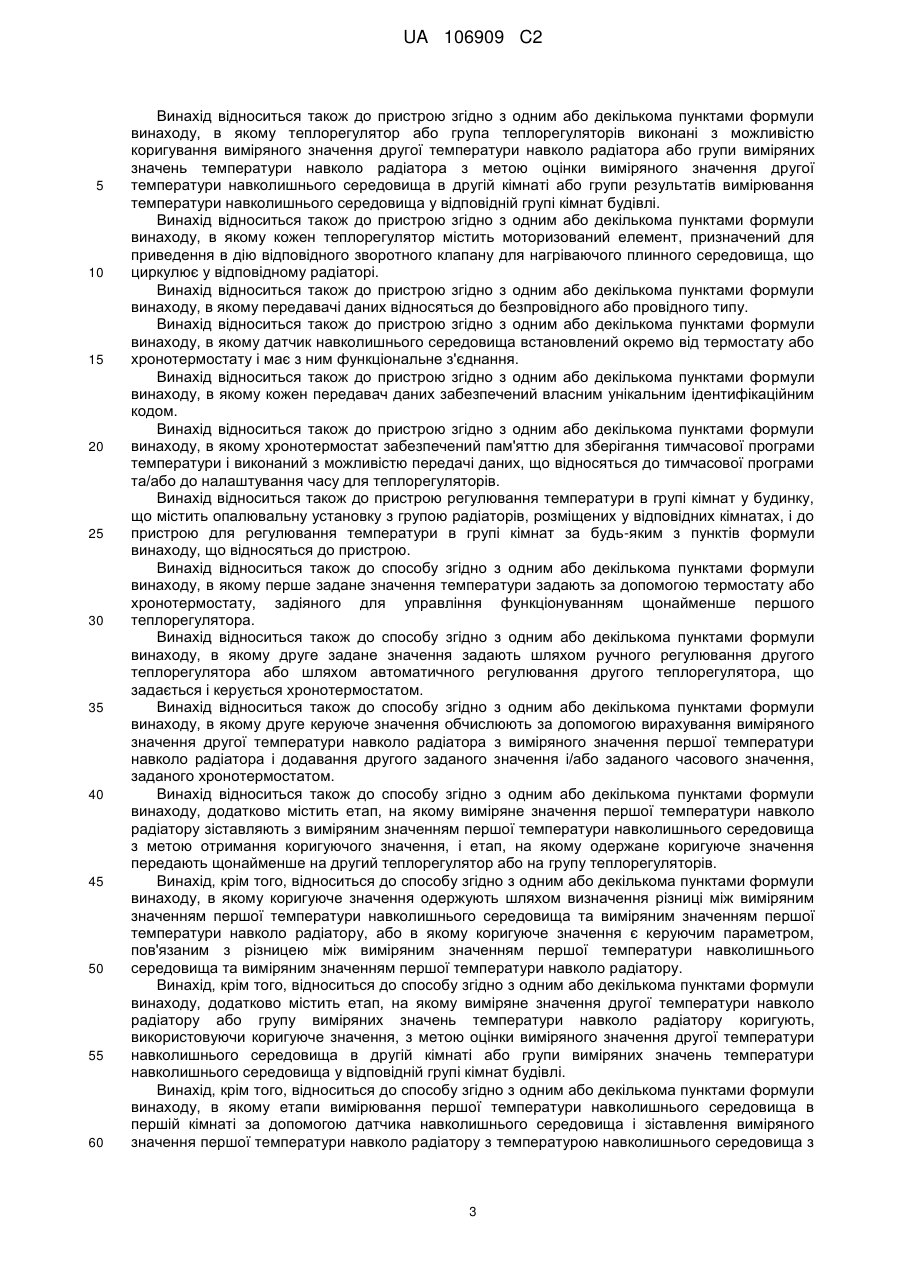

Реферат: Спосіб регулювання температури в групі кімнат (3) будівлі, що містить наступні етапи: вимірюють значення (Та1) першої температури навколишнього середовища в першій кімнаті (3а), використовуючи термостат (5), призначений для управління функціонуванням першого теплорегулятора (8а), встановленого на першому радіаторі (4а), розміщеному в першій кімнаті (3а), в залежності від виміряного значення (Та1) першої температури навколишнього середовища і першого заданого значення (Tset1) необхідної температури в першій кімнаті (3а); вимірюють першу температуру навколо радіатора (Трr1) в першій кімнаті (3а) за допомогою першого датчика (9а), встановленого поблизу першого радіатора (4а); вимірюють значення (Трr2) другої температури навколо радіатора навколишнього середовища в другій кімнаті (3b) за допомогою другого датчика (9b), встановленого поблизу другого радіатора (4b); зіставляють виміряне значення другої температури навколо радіатора (Трr2) з другим заданим значенням (Ofs2) для другого теплорегулятора (8b) і щонайменше з виміряним значенням (Трr1) першої температури навколо радіатора з метою отримання другого керуючого значення для другого радіатора (4b); управляють функціонуванням другого теплорегулятора (8b), встановленого на другому радіаторі (4b), в залежності від отриманого другого керуючого значення. UA 106909 C2 (12) UA 106909 C2 UA 106909 C2 5 10 15 20 25 30 35 40 45 50 55 Заявлений винахід відноситься до способу і пристрою регулювання температури в групі кімнат будівлі. Зокрема, винахід доцільно використовувати для регулювання температури в кімнатах житлових або комерційних будівель, обладнаних радіаторними опалювальними елементами, при цьому винахід буде забезпечувати перевагу і в установках іншого типу. Рівень техніки З рівня техніки відомі різні типи опалювальних установок для житлових або комерційних будівель, у тому числі, наприклад, вертикально висхідні установки, що містять зазвичай один або більше радіаторних елементів або радіаторів у кожній кімнаті. У цьому випадку щонайменше в одній кімнаті кожної квартири або житлової одиниці зазвичай розміщений термостат, який містить датчик для вимірювання температури навколишнього середовища і який можна налаштувати, як правило вручну, на задавання необхідної температури навколишнього середовища. Термостат управляє функціонуванням опалювальної установки, визначаючи кількість тепла, що подається бойлером до опалювальних елементів по трубах гарячої води з метою доведення фактичної температури кімнати до температури, заданої термостатом. Відомо також застосування хронотермостатів, що дозволяють програмувати температуру в квартирі за часом і керуючих функціонуванням опалювальної установки згідно із зазначеним програмуванням. Відомий також застосовуваний для радіаторів теплорегулюючий елемент, що дозволяє задавати і встановлювати необхідну температуру для кожного конкретного радіатора і, отже, для кімнати, в якій знаходиться відповідний радіатор, що відрізняється від температури, заданої термостатом для всієї квартири. Теплорегулюючі елементи можуть бути термостатичними головками, що містять термостат, що впливає на зворотний клапан плинного середовища, що протікає в опалювальній установці, з метою регулювання кількості плинного середовища, яке може входити в радіатор, і, отже, зміни температури радіатора і кількості тепла, що подається в кімнату, де встановлений радіатор. У загальному випадку кожна термостатична головка дозволяє вручну виконувати регулювання початкового налаштування, зазвичай відображеної простим вказівним маркуванням, за рахунок чого температуру в конкретній кімнаті можна орієнтовно змінювати щодо температури, яка задана для всієї квартири за допомогою термостата або хронотермостату. Другий тип відомого теплорегулюючого елементу є моторизовані приводи, що містять невеликий електромотор, що впливає на зворотний клапан. Електромотор може живитися від батареї або електромережі і управлятися за допомогою встановленого в приводі датчика, що вимірює температуру в кімнаті і посилає відповідну команду на відкриваючі або закриваючі рухи мотору і, отже, зворотного клапану. У таких приводах також передбачено регулювання початкового налаштування, яке теж може здійснюватись вручну або ж дистанційно безпосередньо за допомогою термостату або хронотермостату. На думку заявника, опалювальним установкам відомого типу, що описані вище, притаманні деякі недоліки. При цьому слід зазначити, що датчики, які розміщені в приводах, встановлених на радіаторах, неминуче вимірюють температуру в безпосередній близькості до радіатора, яку можна назвати температурою навколо радіатору. Така температура навколо радіатору відповідає не фактичній температурі в кімнаті, де встановлений радіатор, а скоріше проміжній температурі між температурою кімнати і поточною температурою радіатора, в якому, як відомо, протікає вода високої температури (наприклад, від 30° до 90° C). Крім того, температура радіатора змінюється за часом і схильна відносним коливанням, змінюючись від температури близької до кімнатної при перекритому радіаторі до значно більш високої температури, коли в радіаторі тече вода, що подається опалювальною установкою. Крім того, температура нагріваючої води також не завжди має однакове значення і схильна до значних коливань, наприклад від приблизно 30° до приблизно 90 °C в залежності від установок бойлера і термостата, а також інших факторів. Наявність зазначених вище факторів призводить до того, що функціонування теплорегуляторів, як у випадку термостатичних головок, так і в разі моторизованих приводів, є дуже приблизними, і при деяких обставинах дуже неточним. Результатом є неточне регулювання температури в кімнатах кожного житлового приміщення, де відсутній термостат. Термостат забезпечений датчиком, який може вимірювати фактичну температуру в кімнаті, де він знаходиться, і, отже, коректно і точно управляти функціонуванням установки щонайменше у відношенні кімнати, де встановлений сам термостат. 1 UA 106909 C2 5 10 15 20 25 30 35 40 45 50 55 Якщо узагальнити, то вищезазначена проблема виникає при використанні теплорегуляторів в інших кімнатах для кімнати, в якій розташований термостат, оскільки подальша настройка теплорегуляторів неминуче є неточною та залежної від некерованих чинників, оскільки відповідний керуючий датчик вимірює температуру поблизу радіатора, яка, отже, в значній мірі залежить від температури самого радіатора. В результаті при низькій температурі радіатора теплорегулятор прагне надмірно підвищити температуру шляхом повного відкриття відповідного зворотного клапана, в той час як при значному нагріванні радіатора теплорегулятор прагне надмірно понизити температуру шляхом закриття зворотного клапана. Наслідком такої дії є різні недоліки, наприклад неточне регулювання температури у відповідній кімнаті, почергове функціонування теплорегулятора, яке може викликати його передчасний знос, а також втрати енергії в результаті неоптимального використання пристрою. Основним завданням заявленого винаходу є усунення щонайменше одного з недоліків відомого рівня техніки. Одним із завдань заявленого винаходу є створення способу та пристрою для регулювання температури в групі кімнат будівлі, які б забезпечували можливість оперативного, точного і/або швидкого регулювання температури у всіх кімнатах житлової одиниці. Інше завдання заявленого винаходу полягає у створенні способу і пристрою для регулювання температури в групі кімнат будівлі, які б надавали користувачам високий рівень комфорту, обумовлений забезпеченням необхідної температури для кожної кімнати будинку.Ще одним завданням заявленого винаходу є створення способу та установки для регулювання температури в групі кімнат будівлі, які б дозволили оптимізувати енергоспоживання опалювальної установки. Іншим завданням заявленого винаходу є створення способу та установки для регулювання температури в групі кімнат будівлі, які б забезпечували довгий термін служби і запобігали виходу з ладу компонентів опалювальної установки. Ще одним завданням заявленого винаходу є створення способу та установки для регулювання температури в групі кімнат будівлі, які б були гнучкими і адаптуються до потреб різних користувачів. Іншим завданням заявленого винаходу є створення способу та установки для регулювання температури в групі кімнат будівлі, які б були простими і економічними в здійсненні. Зазначені та інші завдання по суті вирішені за рахунок докладно описаних нижче способу і пристрою для регулювання температури в групі кімнат будівлі, які характеризуються ознаками, розкритими, окремо або в комбінації, в одному або в декількох пунктах формули винаходу. Винахід відноситься також до пристрою згідно з одним або декількома пунктами формули винаходу, в якому обчислюють друге управляюче значення шляхом зіставлення обмірюваного значення другої температури навколо радіатору з другим заданим значенням для другого теплорегулятора, з виміряним значенням першої температури навколо радіатору, а також із заданим значенням часу, заданим хронотермостатом. Винахід відноситься також до пристрою згідно з одним або декількома пунктами формули винаходу, додатково містить щонайменше обчислювальний пристрій, виконаний з можливістю зіставлення щонайменше виміряного значення першої температури навколо радіатору з першою температурою навколишнього середовища з метою отримання коригуючого значення. Винахід відноситься також до пристрою згідно з одним або декількома пунктами формули винаходу, в якому термостат або хронотермостат містить обчислювальний пристрій і в якому центральний передавач даних виконаний з можливістю прийому виміряного значення першої температури навколо радіатору від першого датчики першого теплорегулятора і подальшої передачі коригуючого значення щонайменше на другий теплорегулятор або на групу теплорегуляторів. Винахід відноситься також до пристрою, в якому термостат або хронотермостат виконаний з можливістю обчислення різниці виміряного значення першої температури навколишнього середовища і виміряного значення першої температури навколо радіатору з метою отримання коригуючого значення. Винахід відноситься також до пристрою згідно з одним або декількома пунктами формули винаходу, в якому другий теплорегулятор і/або кожен з групи теплорегуляторів містить один із зазначених обчислювальних пристроїв для зіставлення щонайменше зазначених значень температури і обчислення керуючих значень. Винахід відноситься також до пристрою згідно з одним або декількома пунктами формули винаходу, в якому кожен з теплорегулятор має ручне регулювання, що дозволяє задати відповідне налаштування. 2 UA 106909 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід відноситься також до пристрою згідно з одним або декількома пунктами формули винаходу, в якому теплорегулятор або група теплорегуляторів виконані з можливістю коригування виміряного значення другої температури навколо радіатора або групи виміряних значень температури навколо радіатора з метою оцінки виміряного значення другої температури навколишнього середовища в другій кімнаті або групи результатів вимірювання температури навколишнього середовища у відповідній групі кімнат будівлі. Винахід відноситься також до пристрою згідно з одним або декількома пунктами формули винаходу, в якому кожен теплорегулятор містить моторизований елемент, призначений для приведення в дію відповідного зворотного клапану для нагріваючого плинного середовища, що циркулює у відповідному радіаторі. Винахід відноситься також до пристрою згідно з одним або декількома пунктами формули винаходу, в якому передавачі даних відносяться до безпровідного або провідного типу. Винахід відноситься також до пристрою згідно з одним або декількома пунктами формули винаходу, в якому датчик навколишнього середовища встановлений окремо від термостату або хронотермостату і має з ним функціональне з'єднання. Винахід відноситься також до пристрою згідно з одним або декількома пунктами формули винаходу, в якому кожен передавач даних забезпечений власним унікальним ідентифікаційним кодом. Винахід відноситься також до пристрою згідно з одним або декількома пунктами формули винаходу, в якому хронотермостат забезпечений пам'яттю для зберігання тимчасової програми температури і виконаний з можливістю передачі даних, що відносяться до тимчасової програми та/або до налаштування часу для теплорегуляторів. Винахід відноситься також до пристрою регулювання температури в групі кімнат у будинку, що містить опалювальну установку з групою радіаторів, розміщених у відповідних кімнатах, і до пристрою для регулювання температури в групі кімнат за будь-яким з пунктів формули винаходу, що відносяться до пристрою. Винахід відноситься також до способу згідно з одним або декількома пунктами формули винаходу, в якому перше задане значення температури задають за допомогою термостату або хронотермостату, задіяного для управління функціонуванням щонайменше першого теплорегулятора. Винахід відноситься також до способу згідно з одним або декількома пунктами формули винаходу, в якому друге задане значення задають шляхом ручного регулювання другого теплорегулятора або шляхом автоматичного регулювання другого теплорегулятора, що задається і керується хронотермостатом. Винахід відноситься також до способу згідно з одним або декількома пунктами формули винаходу, в якому друге керуюче значення обчислюють за допомогою вирахування виміряного значення другої температури навколо радіатора з виміряного значення першої температури навколо радіатора і додавання другого заданого значення і/або заданого часового значення, заданого хронотермостатом. Винахід відноситься також до способу згідно з одним або декількома пунктами формули винаходу, додатково містить етап, на якому виміряне значення першої температури навколо радіатору зіставляють з виміряним значенням першої температури навколишнього середовища з метою отримання коригуючого значення, і етап, на якому одержане коригуюче значення передають щонайменше на другий теплорегулятор або на групу теплорегуляторів. Винахід, крім того, відноситься до способу згідно з одним або декількома пунктами формули винаходу, в якому коригуюче значення одержують шляхом визначення різниці між виміряним значенням першої температури навколишнього середовища та виміряним значенням першої температури навколо радіатору, або в якому коригуюче значення є керуючим параметром, пов'язаним з різницею між виміряним значенням першої температури навколишнього середовища та виміряним значенням першої температури навколо радіатору. Винахід, крім того, відноситься до способу згідно з одним або декількома пунктами формули винаходу, додатково містить етап, на якому виміряне значення другої температури навколо радіатору або групу виміряних значень температури навколо радіатору коригують, використовуючи коригуюче значення, з метою оцінки виміряного значення другої температури навколишнього середовища в другій кімнаті або групи виміряних значень температури навколишнього середовища у відповідній групі кімнат будівлі. Винахід, крім того, відноситься до способу згідно з одним або декількома пунктами формули винаходу, в якому етапи вимірювання першої температури навколишнього середовища в першій кімнаті за допомогою датчика навколишнього середовища і зіставлення виміряного значення першої температури навколо радіатору з температурою навколишнього середовища з 3 UA 106909 C2 5 10 15 20 25 30 35 40 45 50 55 метою отримання коригуючого значення, виконують з використанням обчислювального пристрою, інтегрованого в термостат або в хронотермостат. Нижче приведений докладний опис деяких приблизних та переважних варіантів здійснення способу, що не є обмежувальними, а також пристрою регулювання температури в групі кімнат будівлі. Опис наведений з посиланнями на креслення, на яких: фіг. 1 - схематичний вигляд зверху житлової одиниці, що є частиною будівлі, в якій встановлені опалювальна установка і пристрій регулювання температури; фіг. 2 - вид у розрізі стіни кімнати житлової одиниці з фіг. 1, що ілюструє радіатор, який є частиною опалювальної установки і забезпечений теплорегулятром; фіг. 3 - вигляд спереду фрагменту радіатора установки з фіг. 1, на якому встановлений теплорегулятор; фіг. 4 - схематичне зображення відомого теплорегулятора і його функціонування; фіг. 5 - графік, що схематично відображає зміну деяких температур в кімнаті, в якій встановлено теплорегулятор з фіг. 4; фіг. 6 - схематичне зображення пристрою регулювання температури в групі кімнат будівлі і його функціонування згідно з одним із варіантів здійснення винаходу; фіг. 7 - той же вигляд, що і фіг. 6, але що відноситься до другого варіанту здійснення винаходу. На кресленнях проілюстрований лише один із прикладів опалювальної установки 2, при цьому винахід застосовано також і в опалювальних системах, відмінних від системи, що показана на кресленнях. На супровідних кресленнях номер позиції 1 ставиться до всього заявленому пристрою регулювання температури в групі приміщень або кімнат будівлі або житлової одиниці 10. Крім того, винахід відноситься до установки, яка регулює температуру в групі приміщень або кімнат 3 будівлі 10, що містить опалювальну установку 2 з групою радіаторів 4, розміщених у відповідних кімнатах 3, і пристрій 1 регулювання температури, згідно ознакам, що розкриваються нижче. Пристрій 1 регулювання температури в групі приміщень або кімнат 3 будівлі містить термостат або хронотермостат 5, забезпечений щонайменше датчиком 6 температури навколишнього середовища, призначеним для вимірювання першого значення Ta1 температури навколишнього середовища в першій кімнаті 3a, і щонайменше центральним передавачем 7 даних. Як варіант, датчик 6 температури навколишнього середовища встановлений окремо від термостату або хронотермостату 5 і функціонально з'єднаний з ним. Пристрій 1 регулювання містить також щонайменше перший теплорегулятор 8a, встановлений на першому радіаторі 4a, що відноситься до опалювальної установки 2 і розміщеному в першій кімнаті 3a. Перший теплорегулятор 8a призначений для регулювання функціонування першого радіатора 4a по командах, одержуваним від термостата або хронотермостату 5 шляхом безпровідного або провідного з'єднання, реалізованого за допомогою групи передавачів, і може містити, наприклад, привід з електродвигуном, призначений для переміщення зворотного клапану плинного середовища, що протікає в опалювальній установці 2 в напрямку першого радіатора 4a (зазначені компоненти на кресленнях не показані, оскільки відносяться до відомого типу). Перший теплорегулятор 8a містить щонайменше перший датчик 9a, призначений для вимірювання першої температури навколо радіатору Tpr1 на першому радіаторі 4a і перший периферійний передавач 11а даних, виконаний з можливістю щонайменше передачі виміряного значення першої температури навколо радіатору Tpr1. Перший периферійний передавач 11а даних здійснює прийом і трансляцію необхідної інформації на термостат або хронотермостат 5 і в зворотному напрямку, а також, як докладно пояснюється нижче, виміряного значення першої температури навколо радіатору Tpr1, передача якого можлива на термостат або хронотермостат 5 або інші теплорегулятори 8, що використовуються на інших радіаторах 4 в різних кімнатах 3 будівлі 10. Як проілюстровано на фіг. 6, команди, відправлені термостатом або хронотермостатом 5 на перший теплорегулятор 8a за допомогою центрального передавача 7 даних, містять щонайменше перше виміряне значення Ta1 температури навколишнього середовища і перше задане значення Tset1 першого теплорегулятора 8a. Як варіант, команди можуть містити значення різниці між першими виміряними значеннями Ta1 температури навколишнього середовища і першим заданим значенням Tset1 або керуючий сигнал, співставлений або деяким чином пропорційний першому виміряному значенню Ta1 температури навколишнього середовища і першому заданому значенню Tset1. 4 UA 106909 C2 5 10 15 20 25 30 35 40 45 50 55 Крім того, пристрій регулювання містить щонайменше другий теплорегулятор 8b, встановлений на другому радіаторі 4b відповідної опалювальної установки 2, функціонально сполученим з першим радіатором 4a і розташованим у другій кімнаті 3b будівлі. Другий теплорегулятор 8b містить щонайменше другий датчик 9b, призначений для вимірювань другої температури навколо радіатору Tpr2 на другому радіаторі 4b, і другий периферійний передавач 11b даних, виконаний з можливістю прийому щонайменше виміряного значення першої температури навколо радіатора Tpr1. Другий теплорегулятор 8b виконаний з можливістю регулювання функціонування другого радіатора 4b в залежності від виміряного значення другої температури навколо радіатору Tpr2 при другому заданому значенні або зміщенні Ofs2 для другого теплорегулятора 8b і від виміряного значення першої температури навколо радіатору Tpr1. Кожен теплорегулятор 8 може містити, наприклад, обчислювальний пристрій 12, призначений для зіставлення зазначених значень і надання керуючого значення для теплорегулятора 8. Як показано на фіг. 1, пристрій 1 регулювання містить також групу теплорегуляторів 8, встановлених на відповідній групі радіаторів 4 опалювальної установки 2, функціонально з'єднаних з першим радіатором 4a і розміщених у відповідних кімнатах 3 будівлі. Оскільки кожен теплорегулятор 8 аналогічний згаданому вище другому теплорегулятору 8b, він містить відповідний датчик 9 для вимірювання відповідної температури навколо радіатору Tpr на відповідному радіаторі у відповідній кімнаті, а також відповідний периферійний передавач 11 даних для прийому щонайменше виміряного значення першої температури навколо радіатору Tpr1. При цьому кожен теплорегулятор виконаний з можливістю регулювання функціонування відповідного радіатора в залежності від відповідної температури навколо радіатору Tpr при відповідному заданому значенні Ofs для відповідного теплорегулятора 8 і виміряного значення першої температури навколо ррадіатору Tpr1. У першому варіанті здійснення винаходу з фіг. 6 кожний з теплорегулятор 8 може мати ручне регулювання, що дозволяє задавати відповідне значення або зсув Ofs (аналогічно рішенню з фіг. 4, відомому з рівня техніки). У другому варіанті, зображеному на фіг. 7, хронотермостат виконаний з можливістю задавати щонайменше задані значення або зсуву Ofs кожного теплорегулятору 8, причому центральний передавач 7 даних виконаний з можливістю передачі заданих значень Ofs на кожен теплорегулятор 8. При цьому, як показано на фіг. 7, хронотермостат може також, наприклад, задавати щонайменше задане значення OfsH часу, що змінюється в часі відповідно з тимчасовим програмуванням хронотермостату, причому в цьому випадку центральний передавач 7 даних виконаний з можливістю передачі щонайменше заданого значення OfsH часу на кожен теплорегулятор 8. У цьому випадку друге керуюче значення обчислюють шляхом зіставлення обмірюваного значення другої температури навколо радіатору Ppr2 з другим заданим значенням Ofs2 для другого теплорегулятору 8b, з виміряним значенням першої температури навколо радіатору Tpr1, а також із заданим значенням OfsH часу, заданим хронотермостатом. Пристрій регулювання містить також щонайменше обчислювальний пристрій 12, виконаний з можливістю зіставлення щонайменше виміряного значення першої температури навколо радіатору Tpr1 з першим виміряним значенням Ta1 температури навколишнього середовища з метою отримання коригуючого значення Vc. Наприклад, можна використовувати обчислювальний пристрій 12 термостата або хронотермостат 5, що виконані з можливістю визначення різниці першого виміряного значення Ta1 температури навколишнього середовища і виміряного значення першої температури навколо радіатору Tpr1 з метою отримання коригуючого значення Vc. Хронотермостат містить обчислювальний пристрій 12. У цьому разі центральний передавач 7 даних виконаний з можливістю прийому виміряного значення першої температури навколо радіатору Tpr1 від першого датчика 9a першого теплорегулятора 8a, а також для передачі коригуючого значення щонайменше на другий теплорегулятор 8b на групу теплорегуляторів 8. Крім того, кожен теплорегулятор 8 містить одне з обчислювальних пристроїв 12 з метою виконання зазначених зіставлень між температурами і заданими значеннями або зсувами. У варіанті (не показаний на кресленнях), другий теплорегулятор 8b або група теплорегуляторів 8 можуть бути виконані також з можливістю коректування виміряного значення температури навколо радіатору за допомогою коригуючого значення з метою оцінки другого вимірюваного значення температури навколишнього середовища в відповідній групі кімнат 3 будівлі. Зазначені вище передавачі 7, 11 даних є безпровідними, проте можна використовувати і провідні передавачі. Кожен передавач 7, 11 даних забезпечений власним унікальним 5 UA 106909 C2 5 10 15 20 25 30 35 40 45 50 55 60 ідентифікаційним кодом з метою однозначного впізнання кожного теплорегулятора і/або термостата. Винахід відноситься також до способу регулювання температури в групі кімнат будівлі. Заявлений спосіб містить наступні етапи: вимірюють першу температуру Ta1 навколишнього середовища в першій кімнаті зa допомогою датчика 6 температури навколишнього середовища, управляють функціонуванням першого теплорегулятора 8a, встановленого на першому радіаторі 4a, розміщеному в першому будинку 3a і що є частиною опалювальної установки 2, в залежності від виміряного значення першої температури Ta1 навколишнього середовища і першого заданого значення Tset1 необхідної температури для першої кімнати 3a; вимірюють першу температуру навколо радіатору Tpr1 в першій кімнаті 3 за допомогою першого датчику 9a, встановленого поблизу першого радіатора 4a; вимірюють другу температуру навколо радіатору Tpr2 в другій кімнаті за допомогою другого датчика 9b, встановленого поблизу другого радіатора 4b, розміщеного в другій кімнаті, що є частиною опалювальної установки 2 і функціонально поєднаного з першим радіатором 4a; зіставляють виміряне значення другої температури навколо радіатору Tpr2 з другим заданим значенням Ofs2 для другого теплорегулятора 8b і щонайменше з першим виміряним значенням температури навколо радіатору Tpr1 з метою отримання другого керуючого значення для другого радіатора 4b; управляють функціонуванням другого теплорегулятора 8b, встановленого на другому радіаторі 4b, в залежності від другого керуючого значення. В даному описі термін "зіставляють" стосовно згаданої вище температурі або заданим виміряним значенням відноситься до залежності чи математичної формули, що містить значення для отримання результату, який можна використовувати для вирішення завдань заявленого винаходу, наприклад шляхом відповідного складання або віднімання, причому для вирішення завдань заявленого винаходу застосовні й інші типи зіставлень. При вказівці, що якусь операцію виконують "в залежності від" одного значення або групи значень, мається на увазі використання значення або значень в обчислювальній формулі, призначеної для завдання способу здійснення самої операції, наприклад використання значення у відповідній обчислювальній формулі в якості доданка. При вказівці, що яке-небудь значення "пов'язано" з іншим значенням це означає, що між значеннями є певний зв'язок, наприклад, пропорційність або інший підходящий до ситуації зв'язок. Перше задане значення Tset1 температури задано за допомогою термостату або хронотермостату 5, задіяного для управління функціонуванням щонайменше першого теплорегулятора. Друге задане значення Ofs2 можна задати ручним регулюванням другого теплорегулятора 8b, при цьому перевагою винаходу є те, що передбачене автоматичне регулювання другого теплорегулятора шляхом автоматичного регулювання другого теплорегулятор 8b, задана і кероване хронотермостатом. Друге керуюче значення можна обчислити шляхом зіставлення обмірюваного значення другої температури навколо радіатора Tpr2 з другим заданим значенням Ofs2 для другого теплорегулятора 8b і щонайменше зі значенням, пов'язаним з виміряним значенням першої температури навколо радіатору Tpr1, або з різницею між виміряним значенням першої температури навколо радіатору Tpr1 і першою температурою першого заданого значення Tset1, що необхідної температури для першої кімнати 3a. Іншими словами, для обчислення другого керуючого значення можна використовувати або безпосередньо виміряне значення першої температури навколо радіатору, Tpr1, отримане безпосередньо від першого теплорегуляторя 8a або від термостату або хронотермостату 5, або, як варіант, значення, як-небудь пов'язане з виміряним значенням температури навколо радіатору Tpr1 або є його похідним. Друге керуюче значення можна обчислити шляхом зіставлення обмірюваного значення другої температури навколо радіатору Tpr2 з другим заданим значенням Ofs2 і, для другого теплорегулятора 8b, з виміряним значенням першої температури навколо радіатору Tpr1 і з заданим значенням OfsH часу, заданим хронотермостатом. У цьому випадку друге керуюче значення обчислюють шляхом вирахування виміряного значення другої температури навколо радіатору Tpr2 з виміряного значення першої температури навколо радіатора Tpr1 і додавання другого заданого значення Ofs2 і/або заданого значення OfsH часу, заданого хронотермостатом. Спосіб містить також наступні етапи: вимірюють групу значень температури навколо радіатору Tpr в групі кімнат 3 будівлі за допомогою групи датчиків, розміщених поблизу групи відповідних радіаторів 4, функціонально з'єднаних з першим радіатором 4a і є частиною опалювальної установки 2; зіставляють групу виміряних значень температури навколо радіатору Tpr з групою заданих значень Ofs для групи теплорегуляторів 8 і щонайменше з виміряним значенням першої температури навколо радіатору Tpr1 з метою отримання групи керуючих значень для групи радіаторів 4; та на основі отриманої групи керуючих значень 6 UA 106909 C2 5 10 15 20 25 30 35 40 45 50 55 60 управляють функціонуванням групи теплорегуляторів 8, встановлених на групі відповідних радіаторів 4 в групі кімнат 3. Крім того, спосіб може містить етап передачі щонайменше виміряного значення першої температури навколо радіатору Tpr1 і/або коригуючого значення і/або першої температури Ta1 навколишнього середовища та/або заданого значення OfsH часу, заданого хронотермостатом, на другий теплорегулятор 8b або на групу теплорегуляторів 8 за допомогою безпровідної або провідної передавальної системи. Як варіант, спосіб може також містити етап порівняння виміряного значення першої температури навколо радіатору Tpr1 з виміряним значенням першої температури Ta1 навколишнього середовища з метою отримання коригуючого значення, а також етап передачі отриманого коригуючого значення щонайменше на другий теплорегулятор 8b або на групу теплорегуляторів 8. Коригувальне значення можна отримати шляхом визначення різниці між значенням першої температури Ta1 навколишнього середовища та виміряним значенням першої температури навколо радіатору Tpr1, або, як альтернатива, коригуюче значення може бути керуючим параметром, пов'язаним з різницею між виміряним значенням першої температури Ta1 навколишнього середовища та виміряним значенням першої температури навколо радіатору Tpr1. В іншому варіанті спосіб може також містити етап коректування виміряного значення другої температури навколо радіатору Tpr2 або групи виміряних значень температури навколо радіатору Tpr з використанням коригуючого значення, наприклад, з метою оцінки другого виміряного значення температури навколишнього середовища в другій кімнаті або групи виміряних значень температури навколишнього середовища у відповідній групі кімнат 3 будівлі. Зазначені етапи вимірювання першого значення температури Ta1 навколишнього середовища в першій кімнаті зa допомогою датчика 6 температури навколишнього середовища і порівняння виміряного значення першої температури навколо радіатору Tpr1 з температурою навколишнього середовища з метою отримання коригуючого значення, виконують за допомогою обчислювального пристрою 12, інтегрованого в термостат або хронотермостат 5. Винахід відноситься також до операційного програмного забезпечення для установки, яка регулює температуру в групі кімнат 3 будівлі, запрограмованому для здійснення етапів розкритого вище способу. Розглянемо більш детально конкретні варіанти здійснення, проілюстровані кресленнями. На фіг. 1 схематично зображена житлова одиниця 10 будівлі, в якій встановлено декілька радіаторів 4, що є частиною опалювальної установки 2, при цьому на кожному з радіаторів 4 розміщений теплорегулятор 8. Термостат або хронотермостат 5 встановлений в першій кімнаті 3a житлової одиниці. Як показано на фіг. 2, перший радіатор 4a забезпечений першим теплорегулятором 8a і закріплений у стіні першої кімнати 3a, внутрішня температура якої позначена Та, при цьому температура зовнішнього навколишнього середовища позначена Те. Радіатор отримує гарячу воду, наприклад нагріту до 80 °C, з подавального контуру опалювальної установки 2, і передає воду в контур рециркуляції, наприклад з температурою близько 65 °C. Середня температура радіатора позначена Tmr. Перший датчик 9a, розміщений в першому теплорегуляторі 8a, вимірює температуру навколо радіатору Tpr, яка є проміжною між температурою Tmr радіатора і температурою Та кімнати. Як показано на фіг. 3, теплорегулятор 8 може мати ручне налаштування заданого значення Tset, що дозволяє здійснювати місцеву зміну температури кімнати, в якій він встановлений, щодо загального налаштування, заданого на термостаті 5 для житлової одиниці. Положення, позначені на фіг. 3 номерами від 0 до 6, в загальному випадку відповідають положенням в діапазоні від повного закриття до повного відкриття зворотного клапана. Фіг. 4 схематично ілюструє конструкцію і функціонування теплорегулятору, відомого з рівня техніки і працюючого незалежно, без управління термостатом 5. Теплорегулятор або регулятор застосований для радіатора з середньою температурою Tmr, встановленого в кімнаті з температурою Та. Теплорегулятор забезпечений датчиком, що вимірює температуру навколо радіатору на радіаторі Tpr, і має ручне налаштування заданого значення Tset. Теплорегулятор регулює відкривання або закривання зворотного клапану радіатора в залежності від різниці між Tset і Tpr. Можлива зміна температури за часом при використанні пристрою з фіг. 4 показано на фіг. 5. Графік з фіг. 5 відображає зміну за часом середньої температури Tmr радіатора, температури навколо радіатору Tpr і температури Та кімнати для одного з прикладів функціонування. Припустимо, що в даному прикладі ручка теплорегулятора встановлена на певне число, якому відповідає температура Tmr радіатора 50 °C, "відрегульована" температура навколо радіатору Tpr 27 °C і температура Та навколишнього середовища 20°. Якщо всі зазначені умови 7 UA 106909 C2 5 10 15 20 25 30 35 40 45 50 55 60 будуть залишатися постійними, теплорегулятор, який має в якості заданого регулювання те ж значення, що і температура навколо радіатору Tmr, може забезпечувати підтримку необхідного значення Та температури Та навколишнього середовища. Однак, оскільки температура Tmr радіатора змінюється в залежності від коливань зовнішньої температури Тe, в реальності діяльність теплорегулятора може приводити до зворотного результату: при падінні зовнішньої температури Те температура Tmr радіатора підвищується і, відповідно, підвищується також відрегульована температура навколо радіатору Tpr, так що замість відкривання відбувається закривання клапана до тих пір, поки радіатор не охолоне, що створює безперервне чергування відкриттів і закривань, яке, шляхом скорочення подачі тепла, призводить до зниження температури Та навколишнього середовища. Якщо ж зовнішня температура Те підвищується, то температура Tmr радіатора падає і, відповідно, падає також відрегульована температура навколо радіатору Tpr, так що клапан не закривається і залишається відкритим, викликаючи підвищення температури Та навколишнього середовища. Зазначені недоліки ще більше посилюються при розміщенні радіаторів в нішах, за шторами або з використанням екранів. Фіг. 6 схематично ілюструє сам пристрій регулювання температури і його функціонування згідно з першим варіантом здійснення винаходу, в якому пристрій містить термостат 5 довкілля і групу теплорегуляторів 8. На кресленні зображений також перший радіатор 4a, встановлений в першій кімнаті 3a з температурою Ta1 і другий радіатор 4b, встановлений у другій кімнаті 3b з температурою Ta2. Радіатори 4 забезпечені відповідними теплорегуляторами. Перший теплорегулятор функціонально з'єднаний з термостатом 5 безпровідним або провідним чином. Термостат 5 надається першому теплорегулятору задане значення температури Tset1 для першої кімнати 3a і виміряне значення першої температури Ta1 навколишнього середовища, фактично виміряне в першій кімнаті 3a датчиком 6 температури навколишнього середовища. Перший теплорегулятор 8a регулює роботу першого радіатора 4a на основі отриманих даних, тобто пропорційно різниці Tset1-Ta1 (обчисленої інтегрованим обчислювальним пристроєм). Як варіант, термостат 5 може надавати першому теплорегулятору безпосередньо різницю зазначених значень або додаткове керуюче значення, пропорційне зазначеної різниці. Таким чином, функціонування першого теплорегулятор 8a здійснюється під управлінням безпосередньо термостата 5 на основі фактичної температури в першій кімнаті Ta1, що дозволяє дуже швидко і точно регулювати потрібну температуру. Згідно винаходу, перший теплорегулятор 8a вимірює першу температуру навколо радіатору Tpr1 і передає її, знову по безпровідному або провідному з'єднанню, щонайменше другому теплорегулятору, потенційно будь-якій кількості теплорегуляторів опалювальної установки 2. Другий теплорегулятор отримує виміряне значення першої температури навколо радіатору Tpr1 і, також на основі цього значення, регулює роботу другого радіатору 4b. Другий радіатор 4b має температуру Tmr2 і розміщений в кімнаті, що має температуру Ta2. Другий теплорегулятор 8b містить також ручне налаштування заданого значення або зсуву Ofs2 і забезпечений датчиком, що вимірює температуру навколо радіатору Tpr2, проміжну між температурами Tmr2 і Ta2. Таким чином, другий теплорегулятор 8b регулює роботу другого радіатора 4b, впливаючи на відповідний зворотний клапан, наприклад на основі формули (Tpr1 +/-Ofs2)-Tpr2, і, отже, використовуючи першу температуру навколо радіатору Tpr1 в якості уставки для коректування внутрішньої помилки температури навколо радіатору Tmr1, що виникає під впливом температури Tmr радіатора 2. Іншими словами, оскільки функціонуванням першого теплорегулятора 8a управляє термостат 5 і, отже, його функціонування захищене від помилки, обумовленої температурою навколо радіатору, першу температуру навколо радіатору Tpr1 можна використовувати в якості уставки або поправки, що застосовується до температур навколо радіаторів, виміряних теплорегулятором 8 у кімнатах 3, де відсутній термостат 5. Це можливо через по суті відповідності між зміною за часом температури різних радіаторів 4 в різних кімнатах 3: всі радіатори 4 отримують від опалювальної установки воду по суті однієї і тієї ж температури і, отже, за винятком невеликих варіацій, зумовлених різними зрушеннями кожного теплорегулятора, в будь-який момент часу радіатори 4 мають по суті однакову температуру Tmr (або, в кожному разі, дуже схожу температуру). Як варіант, другий теплорегулятор 8b може отримувати виміряне значення першої температури навколо радіатору Tpr1 від термостата (який, в свою чергу, отримує його від першого теплорегулятора 8a), або може отримувати пов'язане з ним значення різниці, наприклад, різниці між Tpr1 і Ta1, складаючи отриману різниця з Tpr2, або навіть отримувати від термостата 5 додатково значення, яке має зв'язок або відношення пропорційності з першою температурою навколо радіатору Tpr1. 8 UA 106909 C2 5 10 15 20 25 30 35 40 Вид з фіг. 7 аналогічний виду з фіг. 6 і відноситься до другого варіанту здійснення винаходу. Конструкція і функціонування пристрою регулювання температури тут по суті ті ж, що і в описаному вище першому варіанті здійснення, за винятком аспектів, які описані нижче. У другому варіанті здійснення замість термостату використаний хронотермостат 5. Хронотермостат 5 забезпечений пам'яттю 13, що містить задане значення або задану уставку Ofs для кожного теплорегулятора, і додатково може мати тимчасове програмування температури, наприклад, додаткове задане значення часу або зсув по часу OfsH (додатково відносно заданого значення Ofs). Передавач хронотермостату 5 виконаний також з можливістю передачі даних, що відносяться до заданих значень (Ofs2, Ofs3, Ofs4 і так далі) для кожного теплорегулятора, а також передачі даних, що відносяться до тимчасової програми (заданий час або величина зміщення OfsH) на теплорегулятор 8. Перший теплорегулятор 8a отримує від хронотермостату 5 задане значення Tset1 і фактичну температуру Ta1 першої кімнати, і регулює функціонування першого радіатора 4a на основі зазначених значень, а також на основі заданого часу або величини зсуву OfsH за формулою (Tset1 +/-OfsH)-Ta1. У зображеному варіанті відбувається передача виміряного значення першої температури навколо радіатору Tpr1 на хронотермостат 5, а потім від нього на різні теплорегулятори 8. В інших варіантах перший теплорегулятор 8a може передавати температуру безпосередньо на інші, аналогічно першому варіанту, або ж хронотермостат 5 може передавати на теплорегулятор значення різниці (Tpr1-Ta1) або інше значення, пов'язане з першою температурою навколо радіатору Tpr1. Що стосується другого теплорегулятора 8b (відноситься і до інших теплорегуляторів), регулювання функціонування другого радіатора 4b здійснюється, наприклад, на основі формули (Tpr1 +/-Ofs2 +/-OfsH)-Tpr2, тобто в цьому випадку також з використанням першої температури навколо радіатору Tpr1 в якості уставки для коректування внутрішньої помилки температури навколо радіатору Tmr1, зумовленої впливом температури Tmr радіатора 2. У першому варіанті здійснення винаходу задане значення Ofs2 надається хронотермостатом 5 і вже не встановлюється вручну, при цьому у формулі для обчислення керуючого значення приводу також додається зсув OfsH часу. Даний винахід допускає різні варіанти здійснення заявлених пристрою та способу. Запропонований винахід забезпечує одне або декілька з наступних переваг. По-перше, винахід дозволяє подолати щонайменше один з недоліків відомого рівня техніки. Крім того, винахід дозволяє оперативно, точно і швидко регулювати температуру у всіх кімнатах житлової одиниці. При цьому винахід забезпечує користувачам високу ступінь комфорту і можливість отримання необхідної температури в кожній кімнаті. Крім того, винахід дозволяє знизити енергоспоживання опалювальної установки. Винахід дозволяє збільшити термін служби компонентів установки, зменшуючи тим самим ризик поломки і необхідність в роботах з обслуговування та ремонту. Крім того, заявлені спосіб і пристрій є досить гнучкими і адаптуються до потреб різних користувачів. Винахід є простим і економічним в здійсненні. ФОРМУЛА ВИНАХОДУ 45 50 55 60 1. Спосіб регулювання температури в групі кімнат (3) будівлі, що містить наступні етапи: вимірюють значення (Та1) першої температури навколишнього середовища в першій кімнаті (3а) за допомогою датчика (6) навколишнього середовища; керують функціонуванням першого теплорегулятора (8а), встановленого на першому радіаторі (4а), розміщеному в першій кімнаті (3а), що є частиною опалювальної установки (2), в залежності від виміряного значення (Та1) першої температури навколишнього середовища і першого заданого значення (Tset1) необхідної температури в першій кімнаті (3а); вимірюють першу температуру навколо радіатора (Трr1) в першій кімнаті (3а) за допомогою першого датчика (9а), встановленого поблизу першого радіатора (4а); вимірюють значення (Трr2) другої температури навколо радіатора в другій кімнаті (3b) за допомогою другого датчика (9b), встановленого поблизу другого радіатора (4b), розміщеного в другій кімнаті (3b), що є частиною опалювальної установки (2) і функціонально поєднаного з першим радіатором (4а); для отримання другого керуючого значення для другого радіатора (4b): зіставляють виміряне значення другої температури навколо радіатора (Трr2) з другим заданим значенням (Ofs2) для другого теплорегулятора (8b), а також з виміряним значенням (Трr1) першої температури навколо радіатора (4а), або 9 UA 106909 C2 5 10 15 20 25 30 35 40 45 50 55 60 зіставляють виміряне значення другої температури навколо радіатора (Трr2) з другим заданим значенням (Ofs2) для другого теплорегулятора (8b) і щонайменше зі значенням, пов'язаним з виміряним значенням першої температури навколо радіатора (Трr1), або з коригувальним значенням, обумовленим різницею між виміряним значенням першої температури навколо радіатора (Трr1) і першим заданим значенням (Tset1) необхідної температури для першої кімнати (3а); керують функціонуванням другого теплорегулятора (8b), встановленого на другому радіаторі (4b), в залежності від отриманого другого керуючого значення. 2. Спосіб за п. 1, який відрізняється тим, що друге керуюче значення обчислюють шляхом зіставлення обмірюваного значення другої температури навколо радіатора (Трr2) з другим заданим значенням (Ofs2) для другого теплорегулятора (8b), з виміряним значенням першої температури навколо радіатора (Трr1), а також із заданим значенням (OfsH) часу, заданим хронотермостатом (5). 3. Спосіб за будь-яким з пп. 1-2, який відрізняється тим, що додатково містить наступні етапи: вимірюють групу значень (Трr) температури навколо радіатора в групі кімнат (3) будівлі (10) за допомогою групи відповідних датчиків (9), розміщених поблизу групи відповідних радіаторів (4), функціонально з'єднаних з першим радіатором (4а) і, що є частиною опалювальної установки (2); зіставляють групу виміряних значень (Трr) температури навколо радіатора з групою заданих значень (Ofs) для групи теплорегуляторів (8) і щонайменше з виміряним значенням першої температури навколо радіатора (Трr1) для отримання групи керуючих значень для групи радіаторів (4); керують функціонуванням групи теплорегуляторів (8), встановлених на групі відповідних радіаторів (4) в групі кімнат (3), на основі отриманої групи керуючих значень. 4. Спосіб за будь-яким з пп. 1-3, який відрізняється тим, що додатково містить етап, на якому передають щонайменше виміряне значення першої температури навколо радіатора (Трr1) та/або коригуюче значення і/або виміряне значення (Та1) першої температури навколишнього середовища та/або задане значення (OfsH) часу, задане хронотермостатом (5), на другий теплорегулятор (8b) або на групу теплорегуляторів (8) за допомогою безпровідних або провідних передавачів (7, 11). 5. Пристрій регулювання температури в групі кімнатах (3) будівлі (10), що містить: термостат або хронотермостат (5), забезпечений щонайменше датчиком (6) навколишнього середовища, призначеним для вимірювання значення (Та1) першої температури навколишнього середовища в першій кімнаті (3а), і щонайменше центральним передавачем (7) даних; перший теплорегулятор (8а), що встановлюється на першому радіаторі (4а) опалювальної установки (2), розміщеному в першій кімнаті (3а), причому вказаний перший теплорегулятор (8а) призначений для регулювання функціонування першого радіатора (4а) по командах, що одержуються від термостата або хронотермостата (5), і містить щонайменше перший датчик (9а), призначений для вимірювання значення першої температури навколо радіатора (Трr1) першого радіатора (4а), і перший периферійний передавач (11а) даних, причому вказаний перший периферійний передавач (11а) виконаний з можливістю щонайменше передачі виміряного значення першої температури навколо радіатора (Трr1); щонайменше другий теплорегулятор (8b), встановлюваний на другому радіаторі (4b) опалювальної установки (2), функціонально з'єднаному з першим радіатором (4а) і розміщеним у другій кімнаті (3b) будівлі (10), причому вказаний другий теплорегулятор (8b) містить щонайменше другий датчик (9b), призначений для вимірювання другої температури навколо радіатора (Трr2) другого радіатора (4b), і другий периферійний передавач (11b) даних, причому другий периферійний передавач (11b) даних виконаний з можливістю прийому щонайменше виміряного значення першої температури навколо радіатора (Трr1), причому вказаний другий теплорегулятор (8b) виконаний з можливістю регулювання функціонування другого радіатора (4b) в залежності щонайменше від виміряного значення другої температури навколо радіатора (Трr2), другого заданого значення (Ofs2) для другого теплорегулятора (8b) і виміряного значення першої температури навколо радіатора (Трr1) або значення, пов'язаного з виміряним значенням першої температури навколо радіатора (Трr1). 6. Пристрій за п. 5, який містить: групу теплорегуляторів (8), установлюваних на відповідній групі радіаторів (4) опалювальної установки (2), функціонально з'єднаних з першим радіатором (4а) і розміщених в групі відповідних кімнат (3) будівлі, причому кожен теплорегулятор (8) з групи теплорегуляторів (8) містить відповідний датчик (9), призначений для вимірювання відповідної температури навколо радіатора (Трr) біля відповідного радіатора (4) у відповідній кімнаті (3), 10 UA 106909 C2 5 10 15 20 а також відповідний периферійний передавач (11) даних, призначений для прийому щонайменше виміряного значення першої температури навколо радіатора (Трr1), причому кожен теплорегулятор (8) виконаний також з можливістю регулювання функціонування відповідного радіатора (4) залежно від відповідної температури навколо радіатора (Трr), відповідного заданого значення (Ofs) для відповідного теплорегулятора (8) і виміряного значення першої температури навколо радіатора (Трr1). 7. Пристрій за будь-яким з пп. 5 або 6, який відрізняється тим, що команди, що відправляються термостатом або хронотермостатом (5) на перший теплорегулятор за допомогою центрального передавача (7) даних, містять виміряне значення (Та1) першої температури навколишнього середовища і перше задане значення (Tset1) першого теплорегулятора (8а) або значення різниці між виміряним значенням (Та1) першої температури навколишнього середовища і першим заданим значенням (Tset1), або керуючий сигнал, пов'язаний з виміряним значенням (Та1) першої температури навколишнього середовища і першим заданим значенням (Tset1). 8. Пристрій за будь-яким з пп. 5-7, який відрізняється тим, що хронотермостат (5) виконаний з можливістю задавати щонайменше задані значення (Ofs) теплорегулятору (8), і в якому центральний передавач (7) даних виконаний з можливістю передачі заданих значень (Ofs) на кожен теплорегулятор (8), і/або в якому хронотермостат (5) виконаний також з можливістю задавати щонайменше задане значення (OfsH) часу, що змінюється за часом у відповідності з тимчасовим програмуванням хронотермостата (5), причому центральний передавач (7) даних виконаний з можливістю передачі щонайменше заданого значення (OfsH) часу на кожен теплорегулятор (8). 11 UA 106909 C2 12 UA 106909 C2 13 UA 106909 C2 Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 14
