Пристрій для регулювання температури

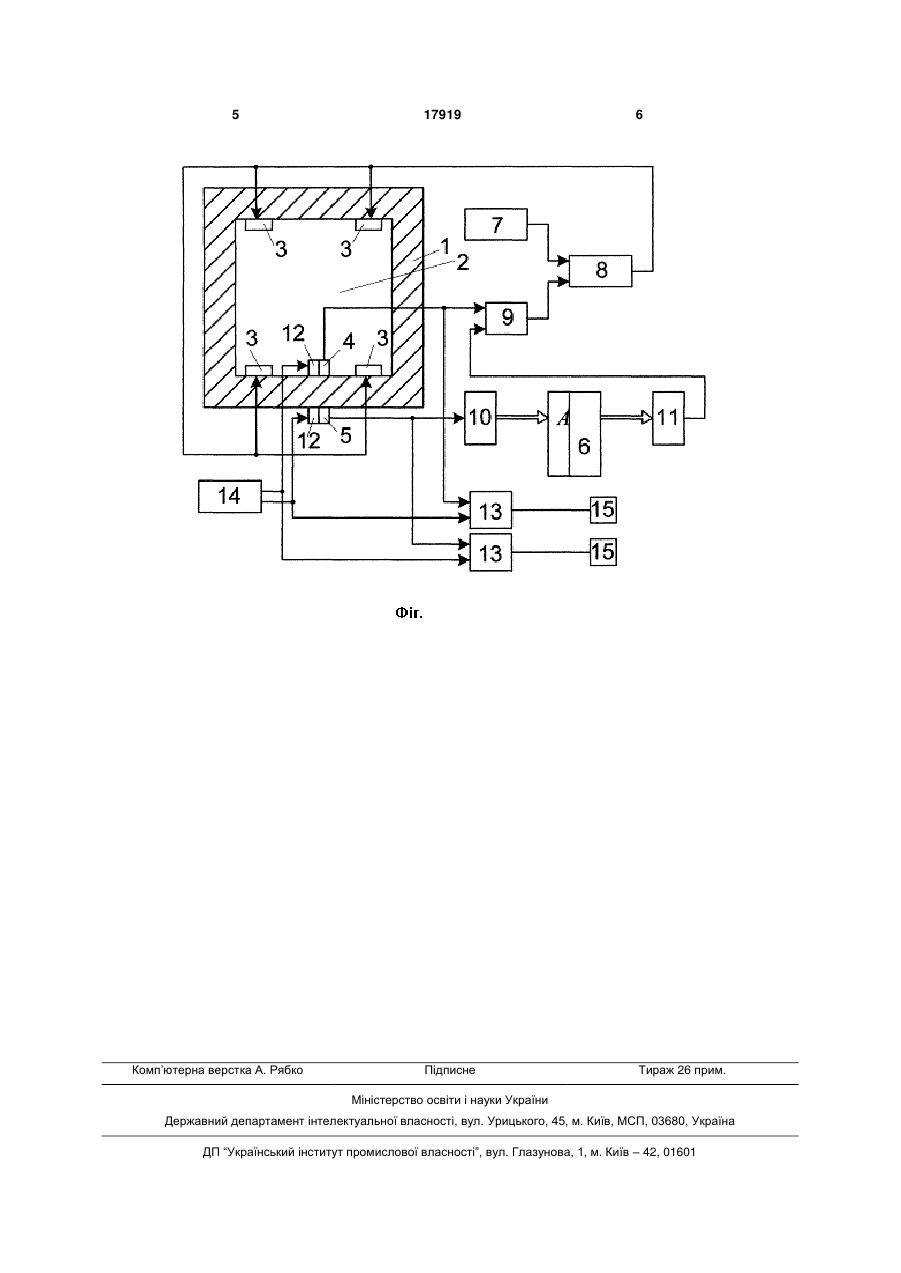

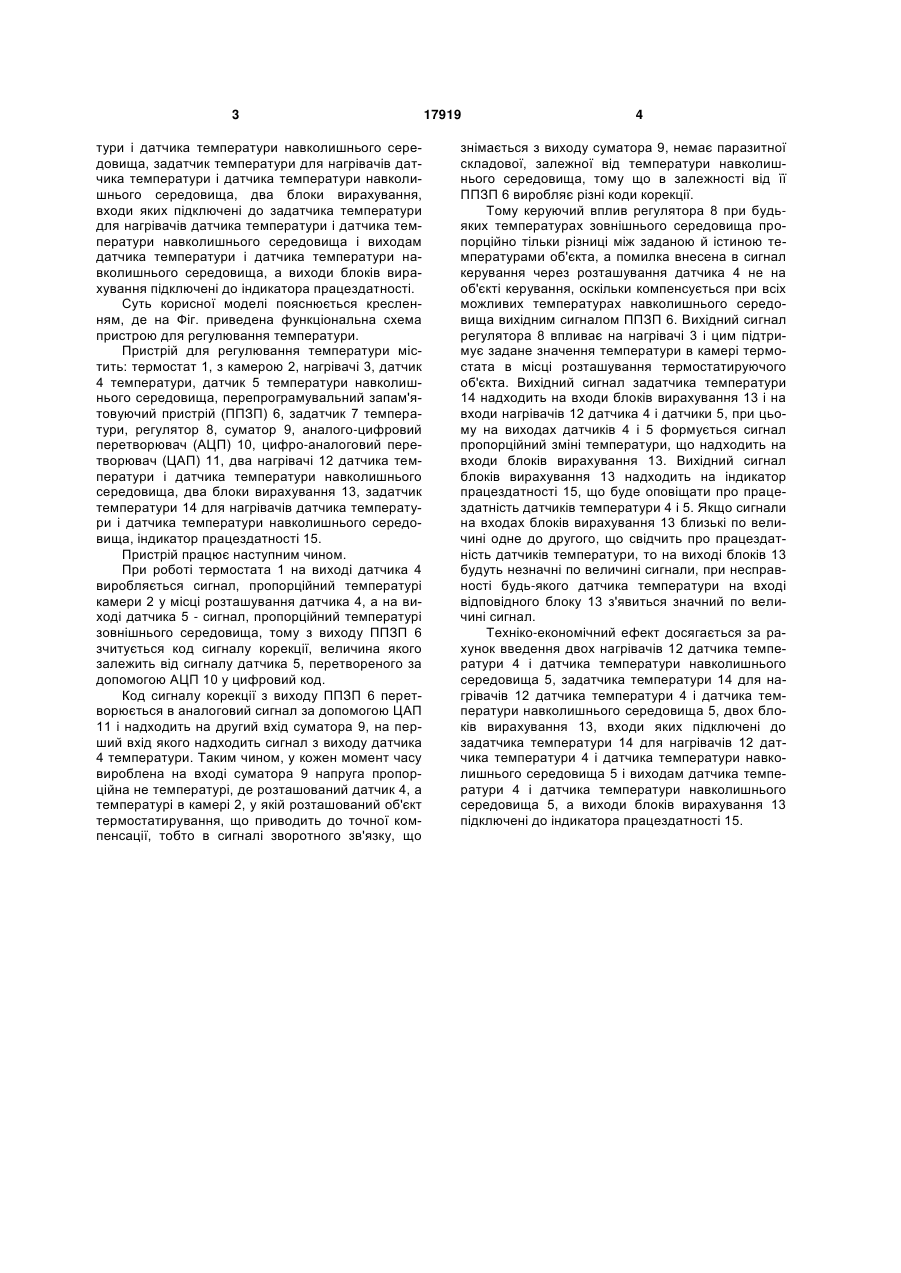

Пристрій для регулювання температури, що містить термостат з розташованими в його камері датчиком температури і нагрівачами термостата, задатчик температури, регулятор, суматор, датчик температури навколишнього середовища, розташований на нижній стінці термостата, причому датчик температури підключений до одного з входів суматора, підключеного виходом до одного з входів регулятора, інший вхід якого підключений до виходу задатчика температури, послідовно 3 тури і датчика температури навколишнього середовища, задатчик температури для нагрівачів датчика температури і датчика температури навколишнього середовища, два блоки вирахування, входи яких підключені до задатчика температури для нагрівачів датчика температури і датчика температури навколишнього середовища і виходам датчика температури і датчика температури навколишнього середовища, а виходи блоків вирахування підключені до індикатора працездатності. Суть корисної моделі пояснюється кресленням, де на Фіг. приведена функціональна схема пристрою для регулювання температури. Пристрій для регулювання температури містить: термостат 1, з камерою 2, нагрівачі 3, датчик 4 температури, датчик 5 температури навколишнього середовища, перепрограмувальний запам'ятовуючий пристрій (ППЗП) 6, задатчик 7 температури, регулятор 8, суматор 9, аналого-цифровий перетворювач (АЦП) 10, цифро-аналоговий перетворювач (ЦАП) 11, два нагрівачі 12 датчика температури і датчика температури навколишнього середовища, два блоки вирахування 13, задатчик температури 14 для нагрівачів датчика температури і датчика температури навколишнього середовища, індикатор працездатності 15. Пристрій працює наступним чином. При роботі термостата 1 на виході датчика 4 виробляється сигнал, пропорційний температурі камери 2 у місці розташування датчика 4, а на виході датчика 5 - сигнал, пропорційний температурі зовнішнього середовища, тому з виходу ППЗП 6 зчитується код сигналу корекції, величина якого залежить від сигналу датчика 5, перетвореного за допомогою АЦП 10 у цифровий код. Код сигналу корекції з виходу ППЗП 6 перетворюється в аналоговий сигнал за допомогою ЦАП 11 і надходить на другий вхід суматора 9, на перший вхід якого надходить сигнал з виходу датчика 4 температури. Таким чином, у кожен момент часу вироблена на вході суматора 9 напруга пропорційна не температурі, де розташований датчик 4, а температурі в камері 2, у якій розташований об'єкт термостатирування, що приводить до точної компенсації, тобто в сигналі зворотного зв'язку, що 17919 4 знімається з виходу суматора 9, немає паразитної складової, залежної від температури навколишнього середовища, тому що в залежності від її ППЗП 6 виробляє різні коди корекції. Тому керуючий вплив регулятора 8 при будьяких температурах зовнішнього середовища пропорційно тільки різниці між заданою й істиною температурами об'єкта, а помилка внесена в сигнал керування через розташування датчика 4 не на об'єкті керування, оскільки компенсується при всіх можливих температурах навколишнього середовища вихідним сигналом ППЗП 6. Вихідний сигнал регулятора 8 впливає на нагрівачі 3 і цим підтримує задане значення температури в камері термостата в місці розташування термостатируючого об'єкта. Вихідний сигнал задатчика температури 14 надходить на входи блоків вирахування 13 і на входи нагрівачів 12 датчика 4 і датчики 5, при цьому на виходах датчиків 4 і 5 формується сигнал пропорційний зміні температури, що надходить на входи блоків вирахування 13. Вихідний сигнал блоків вирахування 13 надходить на індикатор працездатності 15, що буде оповіщати про працездатність датчиків температури 4 і 5. Якщо сигнали на входах блоків вирахування 13 близькі по величині одне до другого, що свідчить про працездатність датчиків температури, то на виході блоків 13 будуть незначні по величині сигнали, при несправності будь-якого датчика температури на вході відповідного блоку 13 з'явиться значний по величині сигнал. Техніко-економічний ефект досягається за рахунок введення двох нагрівачів 12 датчика температури 4 і датчика температури навколишнього середовища 5, задатчика температури 14 для нагрівачів 12 датчика температури 4 і датчика температури навколишнього середовища 5, двох блоків вирахування 13, входи яких підключені до задатчика температури 14 для нагрівачів 12 датчика температури 4 і датчика температури навколишнього середовища 5 і виходам датчика температури 4 і датчика температури навколишнього середовища 5, а виходи блоків вирахування 13 підключені до індикатора працездатності 15. 5 Комп’ютерна верстка А. Рябко 17919 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
